附件3：醋酸7#变低压配电柜技术要求.docx

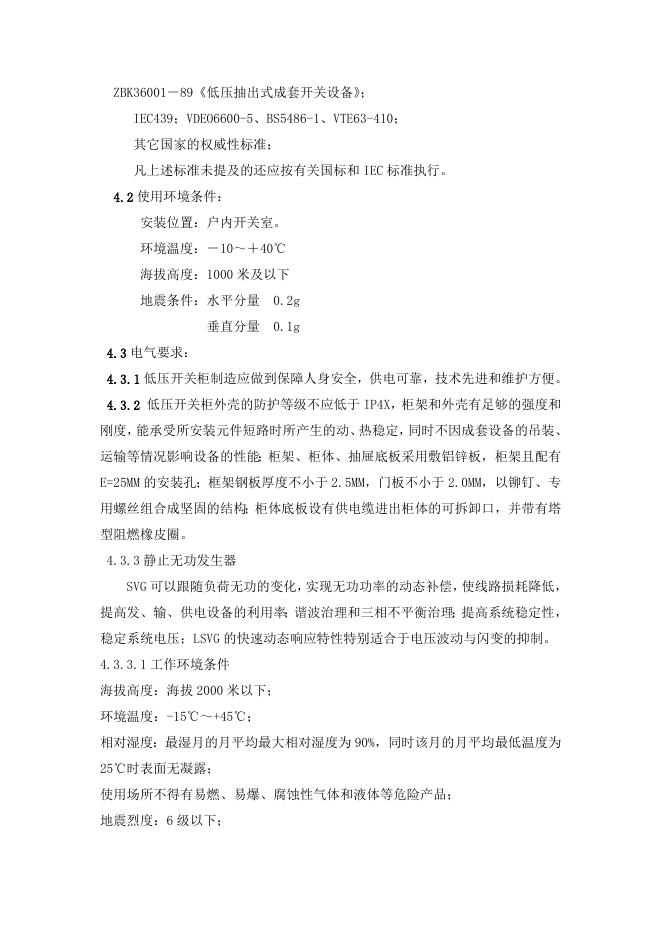

低压开关柜 技术规范书 1、工程概况： 1.1 项目名称：江苏索普（集团）有限公司醋酸 7#电房低压开关柜 1.2 安装地点：索普醋酸 7#电房 1.3 型号数量：MNS 型低压开关柜 1 台（见装置变电所“电气图纸” ） （1）开关柜 1 台。 （2）图纸目录：（见图纸） （3）原电房都是镇安电柜，厂家提供拼柜服务。 （包括附件） （4）电柜颜色和原电房相似。 2、基本要求： 2.1 生产厂应具备生产高级型低压成套开关柜的资格。 2.2 开关柜需通过型式试验（附型式试验报告），并通过 3C 认证证书。 2.3 开关柜的生产厂家必须是通过 ISO9001 质量体系认证、ISO14001 环境管理 体系证书、OHSAS18001 职业健康安全管理体系认证的生产厂家。 2.4 近三年内具有在重点工程中 300 台以上的应用业绩，同时提供相应的证明 文件。 3、供货要求： 3.1 用途：用于 0.4kV 三相五线制 50HZ 交流单母线系统。 3.2 开关柜主要类型：低压出线柜（电缆出线）。 3.3 供方应按买方提供的“电气图纸”要求加工制作，元器件的选用空开、接 触器选用施耐德品牌。 4、技术条件： 4.1 开关柜技术标准： GB7251－87《低压成套开关设备》； ZBK36001－89《低压抽出式成套开关设备》； IEC439；VDEO6600-5、BS5486-1、VTE63-410； 其它国家的权威性标准； 凡上述标准未提及的还应按有关国标和 IEC 标准执行。 4.2 使用环境条件： 安装位置：户内开关室。 环境温度：－10～＋40℃ 海拔高度：1000 米及以下 地震条件：水平分量 0.2g 垂直分量 0.1g 4.3 电气要求： 4.3.1 低压开关柜制造应做到保障人身安全，供电可靠，技术先进和维护方便。 4.3.2 低压开关柜外壳的防护等级不应低于 IP4X，柜架和外壳有足够的强度和 刚度，能承受所安装元件短路时所产生的动、热稳定，同时不因成套设备的吊装、 运输等情况影响设备的性能；柜架、柜体、抽屉底板采用敷铝锌板，柜架且配有 E=25MM 的安装孔；框架钢板厚度不小于 2.5MM，门板不小于 2.0MM，以铆钉、专 用螺丝组合成坚固的结构；柜体底板设有供电缆进出柜体的可拆卸口，并带有塔 型阻燃橡皮圈。 4.3.3 静止无功发生器 SVG 可以跟随负荷无功的变化，实现无功功率的动态补偿，使线路损耗降低， 提高发、输、供电设备的利用率；谐波治理和三相不平衡治理；提高系统稳定性， 稳定系统电压；LSVG 的快速动态响应特性特别适合于电压波动与闪变的抑制。 4.3.3.1 工作环境条件 海拔高度：海拔 2000 米以下； 环境温度：-15℃～+45℃； 相对湿度：最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃时表面无凝露； 使用场所不得有易燃、易爆、腐蚀性气体和液体等危险产品； 地震烈度：6 级以下； 污秽等级：Ⅲ级以下。 4.3.3.2 主要技术参数 a）供电要求： 额定工作电压：400V±15%（线电压） 控制电源电压：220V±10% AC 电源输入频率：50Hz±1Hz b）性能指标： 功率因数：≥0.99 无功补偿精度：连续无极可调，补偿精度不低于单套装置总容量的 1% 响应时间：≤5ms 有功损耗：≤2.5%（装置额定容量） 过载能力：120% 保护功能：过流、超温、直流侧过压、控制系统故障等 具备相序识别的功能，不受主回路 A/B/C 三相接线顺序的限制； 4.3.3 低压开关柜同类型的抽屉应有良好的互换性、通用性。柜内的母线室、断 路器室和电缆室等应分舱隔离，并有可靠的压力释放口，压力释放口不允许面向 操作人员。每柜设有一块或一组高强度阻燃型工程塑料组件（进口尼龙 66，即 聚酰胺）安装在主母线与电器室之间，用于隔离开关元件因故障引起的飞弧。 4.3.4 柜内所使用的设备及元器件，均应符合现行国际、国家或部颁技术标准， 并有合格证件，设备应有铭牌。柜内所使用的设备及元器件应选用电气接线图中 指定厂家和品牌；一次、二次铜质多股铰线全部采用阻燃型导线；柜体内铜母线 均采用镀锡处理，并在搭接部位压花，以保证接触面；柜内提供适当数量的备用 端子，每排端子有不少于 15%的备用量；接电流互感器用的端子排设计成短接型； 当柜内有两个及以上单元时，端子排按单元分开排列；指示灯和按钮从正面看绿 灯在左，红灯在右。 4.4 柜体在外涂前应先进行除油、除锈和磷化处理，钢板的内外表面应至少喷 一层防腐底漆，表面喷涂厚度不小于 50μm，表面喷涂的颜色 RAL7035。 4.5 防误功能： 开关柜防误措施应有可靠的机械联锁和电气联锁，具有试验位置的试验操作功能。 5、试验 供方应按下列规定对 0.4kV 成套装置开关柜进行试验和检验： 5.1 供方应提供具有下列项目的型式试验报告： 温升极限的验证。 介电性能验证。 短路耐受强度验证。 保护电路有效性验证。 电气间隙和爬电距离验证。 机械操作验证。 防护等级验证。 5.2 出厂试验： 产品出厂前应在供方厂内总装并进行出厂试验，供方应向需方提交出厂试 验报告，其内容包括以下项目： 检查成套装置设备应包括检查接线，进行通电操作试验。 介电试验。 防护措施和保护电路的电连续性检查。 5.3 现场验收试验： 设备在到达现场后，必须进行至少包括以下项目的现场检验和试验，以保 证供方提供的 0.4kV 成套装置开关柜能满足技术规范和实际运行的要求。 开关柜外观检查：检查其设备外壳及设备的安装工艺。 电动操作控制回路接线检查。 电容器试验。 抽屉柜操作试验。 抽屉推拉灵活方便，无卡阻碰撞现象；相同模数及功能的能抽屉互换性试验。 各开关通、断正常。 抽屉的机械联锁及电气联锁装置应动作正确可靠。 各抽屉单元指示灯显示正确，仪表显示正常。 6、 其它 1. 制造厂提供开关柜二次原理图、安装图及相关图纸和柜内主要元器件的相关资料 （不少于 6 份），备品备件等。 2. 开关柜出厂前通知卖方派员验收。 3. 厂方应免费提供现场安装服务和派员参加现场调试。 4. 合同签订生效后 40 天内具备交货条件，发货前一周通知买方，得到正式确认 后方可发货。 5. 未尽事宜，双方协商解决。 附“图纸”
