附件3：UPS不间断电源技术要求文件20KVA.docx

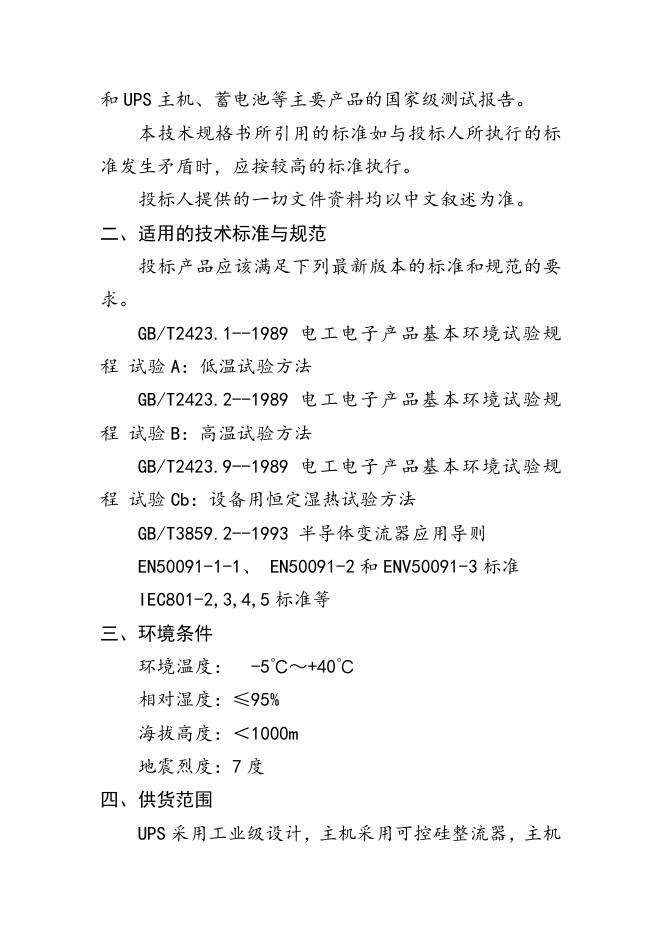

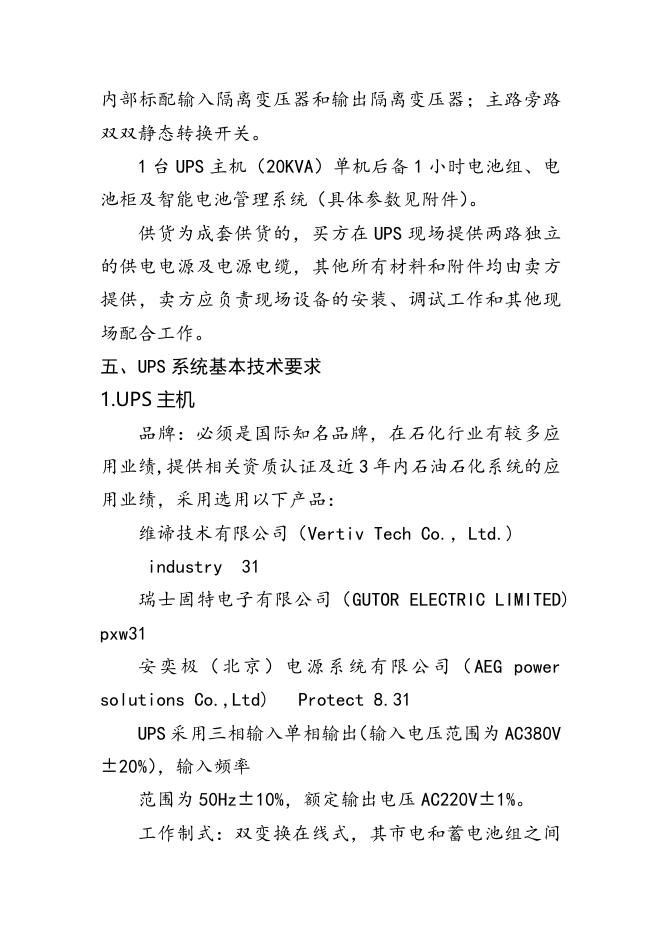

江苏索普化工股份有限公司 UPS 技术协议 一、总则 本技术规格书适用于江苏索普化工股份有限公司全 系统蒸汽平衡项目机柜间不间断电源（以下简称 UPS）的 设计、制造、采购和验收。本技术规格书提出的是最低 限度的技术要求，并未对一切技术细节作出规定，也未 充分引述有关标准和规范的条文。投标人应保证提供符 合本技术规格书和有关国际标准、国家标准的高性能的 优质产品。 投标人应对本技术规格书中所列明的各项内容和要 求逐项作出明确的响应，不能简单地应答满足或不满足。 如不按本技术规格书的要求做出应答或所提供的资料不 能满足要求，将承担被废标的风险。 如果投标产品的技术性能、指标低于或不符合本技 术规格书所提出的要求，应在投标文件的《技术规格偏 离表》中作出明确的和详细的说明。 如果投标人没有以书面形式对本技术规格书的条文 提出异议，则意味着投标人提供的产品和服务完全符合 本技术规格书的要求。如果招标方发现投标人对本技术 规格书的响应不真实，投标人将被废标或被取消中标资 格，承担退货和赔偿招标方经济损失。 投标人提供的技术文件中必须包括推荐产品的样本 和 UPS 主机、蓄电池等主要产品的国家级测试报告。 本技术规格书所引用的标准如与投标人所执行的标 准发生矛盾时，应按较高的标准执行。 投标人提供的一切文件资料均以中文叙述为准。 二、适用的技术标准与规范 投标产品应该满足下列最新版本的标准和规范的要 求。 GB/T2423.1--1989 电工电子产品基本环境试验规 程 试验 A：低温试验方法 GB/T2423.2--1989 电工电子产品基本环境试验规 程 试验 B：高温试验方法 GB/T2423.9--1989 电工电子产品基本环境试验规 程 试验 Cb：设备用恒定湿热试验方法 GB/T3859.2--1993 半导体变流器应用导则 EN50091-1-1、 EN50091-2 和 ENV50091-3 标准 IEC801-2,3,4,5 标准等 三、环境条件 环境温度： -5℃～+40℃ 相对湿度：≤95% 海拔高度：＜1000m 地震烈度：7 度 四、供货范围 UPS 采用工业级设计，主机采用可控硅整流器，主机 内部标配输入隔离变压器和输出隔离变压器；主路旁路 双双静态转换开关。 1 台 UPS 主机（20KVA）单机后备 1 小时电池组、电 池柜及智能电池管理系统（具体参数见附件） 。 供货为成套供货的，买方在 UPS 现场提供两路独立 的供电电源及电源电缆，其他所有材料和附件均由卖方 提供，卖方应负责现场设备的安装、调试工作和其他现 场配合工作。 五、UPS 系统基本技术要求 1.UPS 主机 品牌：必须是国际知名品牌，在石化行业有较多应 用业绩,提供相关资质认证及近 3 年内石油石化系统的应 用业绩，采用选用以下产品： 维谛技术有限公司（Vertiv Tech Co.，Ltd.) industry 31 瑞士固特电子有限公司（GUTOR ELECTRIC LIMITED) pxw31 安 奕 极 （ 北 京 ） 电 源 系 统 有 限 公 司 （ AEG power solutions Co.,Ltd) Protect 8.31 UPS 采用三相输入单相输出 （输入电压范围为 AC380V ±20%） ，输入频率 范围为 50Hz±10%，额定输出电压 AC220V±1%。 工作制式：双变换在线式，其市电和蓄电池组之间 的切换时间为零秒，逆变停止到自动旁路投入工作的切 换时间也为零秒。 类型：工业型，具备防雷击抗浪涌抑制，抗静电放 电功能； 输入输出隔离：UPS 必须具有内置输入输出隔离变压 器； 整流器为高可靠性的可控硅整流器，不可使用高频 IGBT 整流器； 逆变器采用 IGBT 功率模块； 必须具有“过压、短路、过载、超温”等报警功能 及事故、故障自诊断功能。 UPS 旁路电路应由自动旁路和手动检修旁路两部分 组成，而 UPS 自动旁路电路应由空气开关和静态开关组 成，采用施耐德断路器。 UPS 的电路板，逆变器等重要器件应进行防腐蚀、酸 碱性气体处理，提高电路板等器件的抗腐蚀性。 2.UPS 的通信方式 2.1 干接点通信方式 提供 6 对隔离的继电器无源接点 干接点的容量为 250 伏 5 安，它可用于触发指示灯 或蜂鸣器，提示用户 UPS 和电池的运行状态 提供下列不少于 6 个 UPS 运行状态信息： ——UPS 逆变器供电； ——电池供电； ——旁路供电（维修位置） ； ——电池低电压预报警； ——综合报警； ——完全关机。 2.2 选用 RS485 或 232 通信接口板满足 ModBus/JBUS 通讯规约，利用此板，操作人员可用 ModBus/JBUS 通讯 协议提供的 TCP/IP 地址和数据表， 对应用参数进行设置， 通过网络将 UPS 连接到一个集中管理系统。 3.UPS 的主要技术性能 3.1 UPS 应采用先进的谐波全面控制技术、UPS 的电 压谐波失真度应符合下列技术指标 带 100%线性负载时，电压总谐波失真度＜2% 带 100%非线性负载时，电压总谐波失真度＜3% 3.2 UPS 应具有良好的动态响应特性，在 0-100%负 载突变时，UPS 输出电压变化应小于±2%，且在 20ms 内 恢复到±1%。 3.3 UPS 应具有频率高速跟踪能力，频率跟踪速度 要求达到 1Hz/s 4.UPS 应具有下列基本功能 4.1 对电池的自动检测功能 蓄电池剩余后备时间的计算和预报，并在显示屏上 实时显示。 电池的在线检测应包括：电池电路测试、电池性能 测试等。 4.2 对电池的保护功能 具有电池的温度保护功能 当环境温度升高时，电池充电电压应下降；当环境 温度降低时，电池充电电压应升高。以保持电池内部化 学反应的平衡，延长电池的使用寿命。 电池类型和老化的补偿：根据电池品牌、类型和老 化程度的不同而选取不同的充电电压,以保证电池使用 在最佳状态。 具有电池的活化保养功能，即 UPS 应具有定期的电 池深放深充功能 具有电池过放保护功能 具有电池小电流慢放保护功能 冷启动：在市电停电时也能启动 UPS。 软启动：UPS 应具有软启动功能且工作平稳。 智能化节能运行，其效率应高达 98%以上。 丰富的通讯功能：有干接点、远程监控、与 PC 机连 网和遥测遥控四种通讯方式。 大屏幕中、英文显示： UPS 主输入电源的电压、电流和频率参数； UPS 旁路输入电源的电压、电流和频率参数； UPS 输出电源的电压、电流和频率参数； 电池电压、电流和充放电状态； 显示各种报警信息； 显示各种状态信息； 显示各种故障信息并提示操作人员如何处理当前故 障。 事件日志：能进行１２８条大时间记录运行过程中 发生的事件，为故障分析提供了真实的依据。 UPS 内部参数设置功能和准确的故障自诊断功能 5.UPS 主机的技术参数 序号 1 2 项目 技术指标 输入电源电压 380V-15%至 380V+20%，三相四线 功率因数 ≥0.92 频率范围 50Hz±10% 输出静态电压 220V±1% 由空载到满载，满载到空载，电压变化<± 3 动态电压 2%，且在 20ms 内恢复到±1% 4 频率跟踪范围 0.25～2Hz，步长为 0.25Hz 频率跟踪速度 1Hz/S 晶振稳定度 50Hz±0.05Hz ＜2%(带 100%线性负载) 5 线电压总谐波失真度 ＜3%(带 100%非线性负载) 6 峰值因数 7 过载能力： 3∶1 125% 10min 150% 1min ＞92% （在线模式） 8 效率 ＞98% （经济模式） 9 噪音： <55dBA 10 平均无故障时间 MTBF： ＞20 万小时 11 风扇配置 50%的冗余配置 12 旁路 具有自动静态旁路和手动检修旁路 6.与 UPS 配套的蓄电池的技术要求 电池品牌要求：德克或荷贝克，投标时须提供原厂 证明材料。 蓄电池需编号，正极线缆颜色赭色，负极蓝色。 型式：固定型阀控密封式胶体铅酸蓄电池, 免维护 保养。 后备时间：60min（在额定负载功率情况下的放电时 间） UPS 配智能电池管理系统, 采用珠海派诺或南京哈 伯自动在线监控系统，自动判断 UPS 蓄电池的在线状态， 状态判断包括但不限于充电、放电、浮充等；能显示每 节电池内阻、电压，具备通讯功能，能上传到招标方后 台监控系统。 能记录每节电池的数据：浮充电压，放电电压，内 阻值，充放电电流以及电池温度； 能图像化显示每节电池的各项参数历史曲线、单组 所有电池的充、放电曲线图，并以此判断其使用状态与 分析； 自动记录所有蓄电池组、蓄电池在每一次充、放电 时的电压曲线、电流曲线和温度曲线，以及时间记录； 第三方接口协议是 Modbus TCP 和 Webservice 协议 接口； 容量及数量：根据备用 60 分钟及 UPS 相关技术参数 进行合理配置，投标人在投标文件中必须提供电池容量 计算书（投标人必须采用电池恒功率放电表的方法来计 算电池容量）和电池放电数据曲线（或表格） 。 电池设计寿命：10 年，质保 5 年。 电池柜：高度、深度和颜色必须与 UPS 主机柜协调 一致。 电池柜用 2mm 厚冷轧钢板制作而成，必须能承受 7 级地震。电池柜为前后左右开门，电池柜的层高必须大 于 400mm，以便电池的日常维护。 电池与电池连接电缆线必须采用铜芯阻燃软电缆， 电池开关采用施耐德或者 ABB 直流断路器。 7.UPS 系统中机柜的防护等级 IP2X 六、技术资料 序号 1 技术资料名称 UPS 系统电路图 数量 文字 6份 中文 提供日期 签订合同后 15 天 备注 2 机柜外形尺寸及重量 6份 中文 签订合同后 15 天 3 平面布置图 6份 中文 签订合同后 15 天 4 基础图 6份 中文 签订合同后 15 天 5 接线图 6份 中文 签订合同后 15 天 6 安装手册 4份 中文 随货物一起提供 中英文各 7 用户使用手册 4份 随货物一起提供 2份 中英文各 8 出厂测试报告 4份 随货物一起提供 2份 调试完毕后一周内 9 调试报告 4份 中文 提供 10 UPS 原产地证明 1份 11 UPS 报关单 1份 货物开箱时提供 中文 货物开箱时提供 七、培训 1.现场培训 时间：2-4 小时 地点：UPS 现场 人数：由招标方自定 内容：UPS 原理，UPS 性能特点，UPS 操作步骤，常 见故障分析及处理 授课人：必须是 UPS 制造商派出的工程师 费用：免费 八、技术服务及备件 UPS 制造商在长三角地区应有技术服务部。 UPS 制造商在长三角地区必须有备品备件库，确保服 务及时性。 UPS 需提供安装调试。 质保期：UPS 主机质保 1 年，电池的质保期 5 年，制 造商须向直接用户提供终生技术服务的承诺书技术服务 响应时间：制造商的技术服务工程师须在 12 小时内到达 UPS 现场，24 小时内修复并正式投运。 备品备件 序号 名称 单位 数量 1 风机 只 1 与供货机器一致 2 保险 套 1 与供货机器一致 九、供货时间 供货时间为 6 月 30 日。 备注
