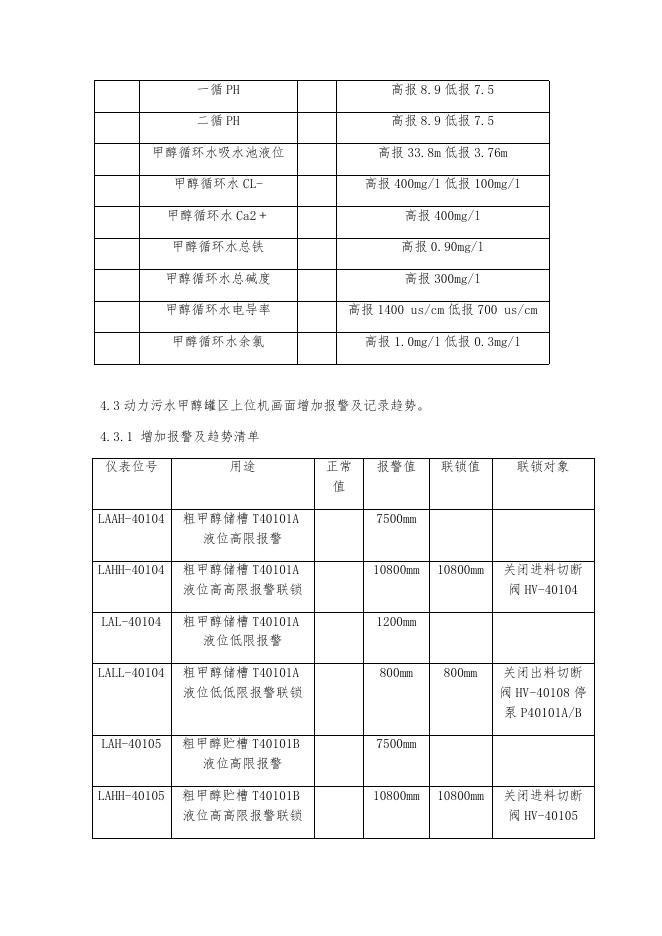

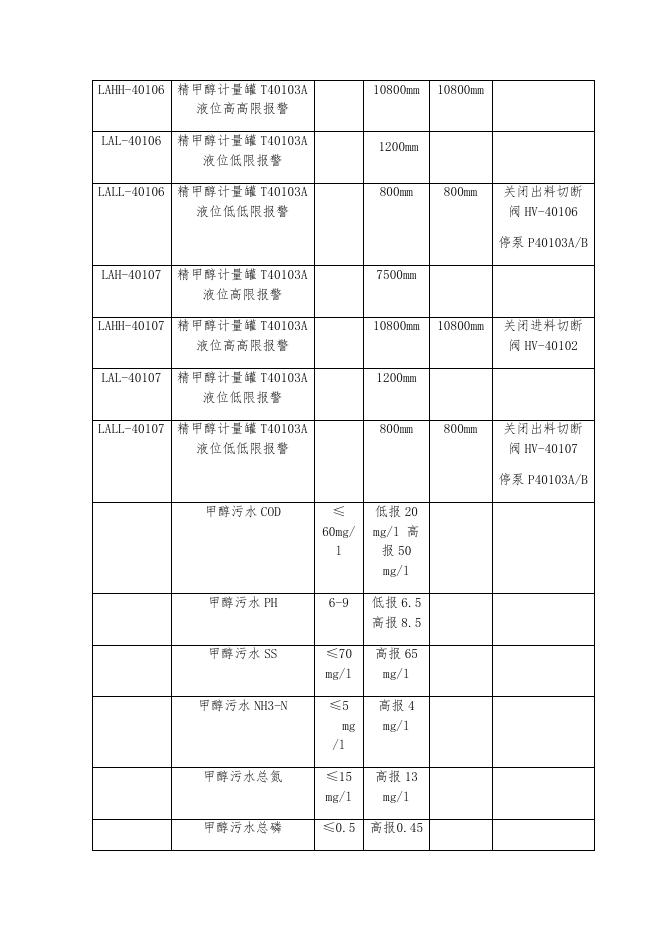

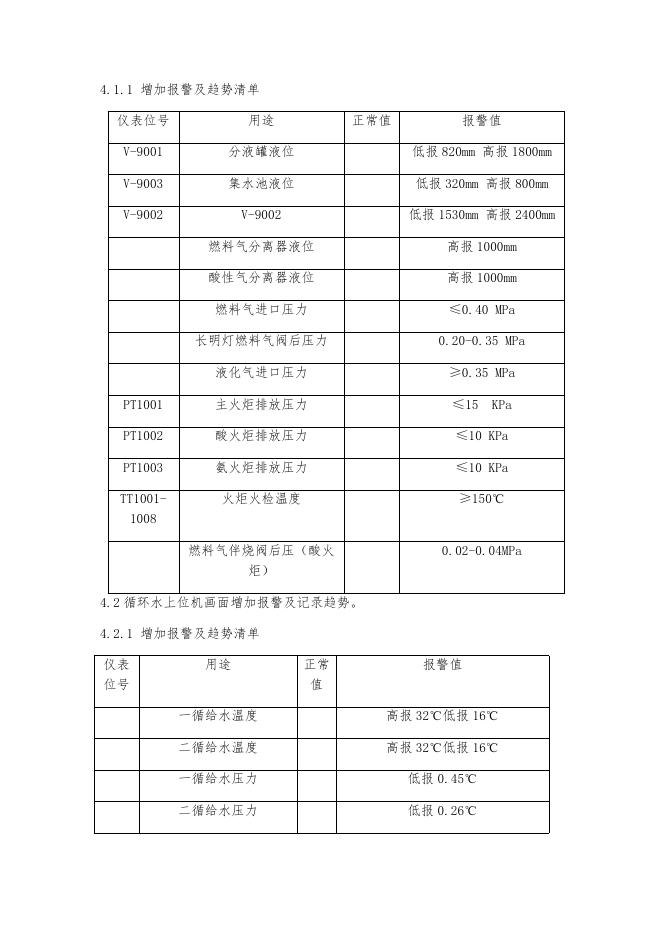

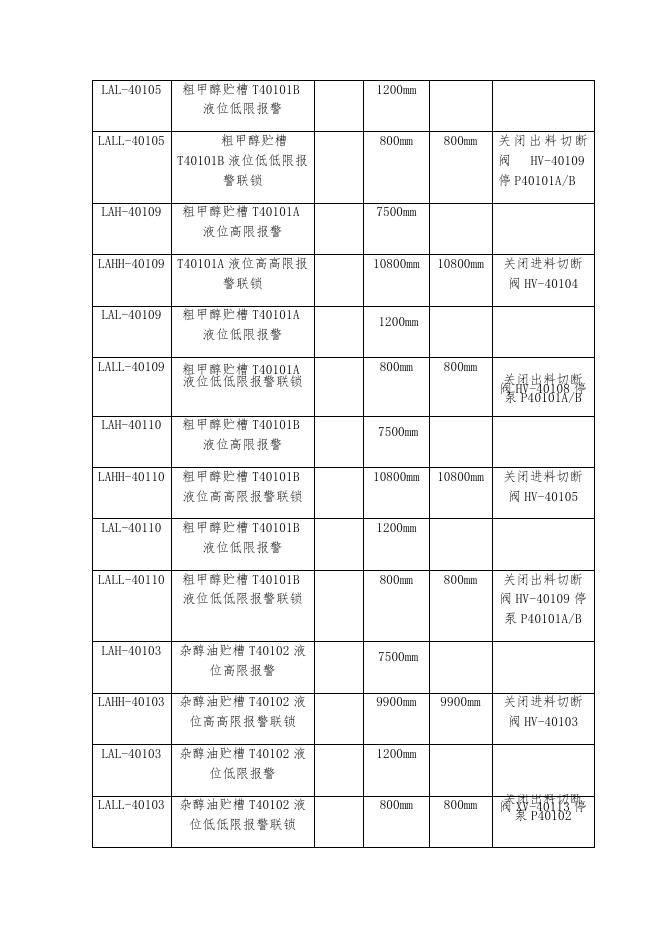

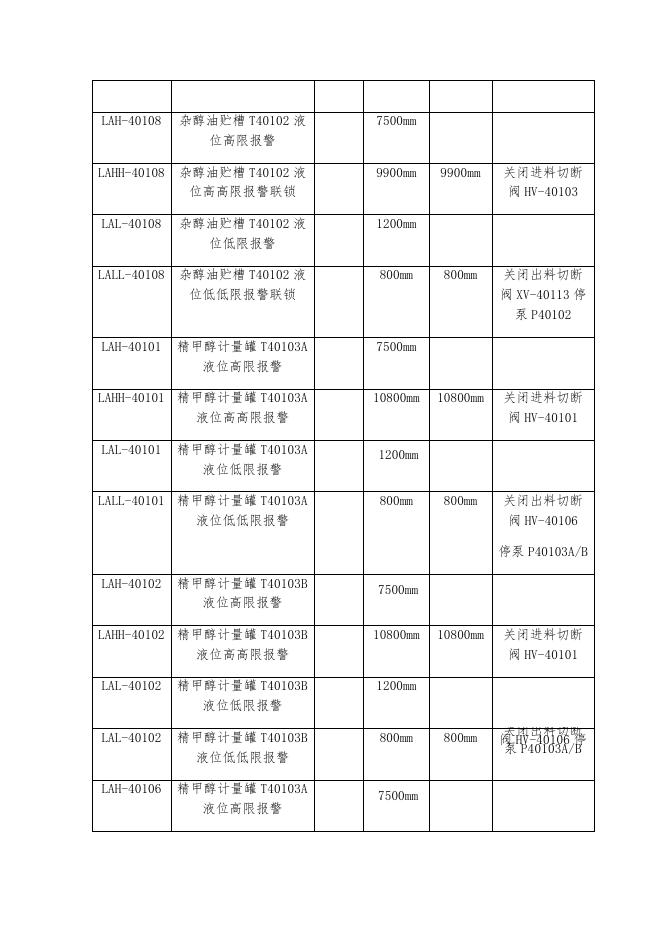

甲醇片区部分 PLC 系统检修方案 一、运输要求 序号 类别 1 甲方负责□ 2 乙方负责□ 具体填写要求 处理 PLC 现场相关问题，满足使用要求。 二、检修方案 1.项目名称 甲醇片区部分 PLC 系统检修方案 2.维修设备位号、名称、技术参数、安装位置 2.1 设备位号：火炬画面加报警及记录趋势，上位机组态软件 Wincc、PLC 是西门子 PLC200。加点 485 通讯设置至 DCS。 2.2 设备位号：循环水 Wincc 画面加报警及记录趋势，上位机组态软件 Wincc、PLC 是西门子 PLC300。 2.3 设备位号：污水甲醇罐区画面加报警及记录趋势，上位机组态软件 Wincc、PLC 是西门子 PLC300。 3.现场情况说明 污水、火炬、循环水现场控制要求提高，相关重要参数需要报警记录和趋 势，同时进行通讯设置。 4.检修要求 4.1 火炬上位机画面增加报警及记录趋势、增加 485 通讯至甲醇 DCS（通讯线已 有）。 4.1.1 增加报警及趋势清单 仪表位号 用途 正常值 报警值 V-9001 分液罐液位 低报 820mm 高报 1800mm V-9003 集水池液位 低报 320mm 高报 800mm V-9002 V-9002 低报 1530mm 高报 2400mm 燃料气分离器液位 高报 1000mm 酸性气分离器液位 高报 1000mm 燃料气进口压力 ≤0.40 MPa 长明灯燃料气阀后压力 0.20-0.35 MPa 液化气进口压力 ≥0.35 MPa PT1001 主火炬排放压力 ≤15 PT1002 酸火炬排放压力 ≤10 KPa PT1003 氨火炬排放压力 ≤10 KPa TT10011008 火炬火检温度 ≥150℃ 燃料气伴烧阀后压（酸火 炬） 0.02-0.04MPa KPa 4.2 循环水上位机画面增加报警及记录趋势。 4.2.1 增加报警及趋势清单 仪表 位号 用途 正常 值 报警值 一循给水温度 高报 32℃低报 16℃ 二循给水温度 高报 32℃低报 16℃ 一循给水压力 低报 0.45℃ 二循给水压力 低报 0.26℃ 一循 PH 高报 8.9 低报 7.5 二循 PH 高报 8.9 低报 7.5 甲醇循环水吸水池液位 高报 33.8m 低报 3.76m 甲醇循环水 CL- 高报 400mg/l 低报 100mg/l 甲醇循环水 Ca2﹢ 高报 400mg/l 甲醇循环水总铁 高报 0.90mg/l 甲醇循环水总碱度 高报 300mg/l 甲醇循环水电导率 高报 1400 us/cm 低报 700 us/cm 甲醇循环水余氯 高报 1.0mg/l 低报 0.3mg/l 4.3 动力污水甲醇罐区上位机画面增加报警及记录趋势。 4.3.1 增加报警及趋势清单 仪表位号 用途 正常 值 报警值 LAAH-40104 粗甲醇储槽 T40101A 液位高限报警 7500mm LAHH-40104 粗甲醇储槽 T40101A 液位高高限报警联锁 10800mm LAL-40104 粗甲醇储槽 T40101A 液位低限报警 1200mm LALL-40104 粗甲醇储槽 T40101A 液位低低限报警联锁 800mm LAH-40105 粗甲醇贮槽 T40101B 液位高限报警 7500mm LAHH-40105 粗甲醇贮槽 T40101B 液位高高限报警联锁 10800mm 联锁值 联锁对象 10800mm 关闭进料切断 阀 HV-40104 800mm 关闭出料切断 阀 HV-40108 停 泵 P40101A/B 10800mm 关闭进料切断 阀 HV-40105 LAL-40105 粗甲醇贮槽 T40101B 液位低限报警 1200mm LALL-40105 粗甲醇贮槽 T40101B 液位低低限报 警联锁 800mm LAH-40109 粗甲醇贮槽 T40101A 液位高限报警 7500mm LAHH-40109 T40101A 液位高高限报 警联锁 10800mm LAL-40109 粗甲醇贮槽 T40101A 液位低限报警 1200mm LALL-40109 粗甲醇贮槽 T40101A 液位低低限报警联锁 800mm LAH-40110 粗甲醇贮槽 T40101B 液位高限报警 7500mm LAHH-40110 粗甲醇贮槽 T40101B 液位高高限报警联锁 10800mm LAL-40110 粗甲醇贮槽 T40101B 液位低限报警 1200mm LALL-40110 粗甲醇贮槽 T40101B 液位低低限报警联锁 800mm LAH-40103 杂醇油贮槽 T40102 液 位高限报警 7500mm LAHH-40103 杂醇油贮槽 T40102 液 位高高限报警联锁 9900mm LAL-40103 杂醇油贮槽 T40102 液 位低限报警 1200mm LALL-40103 杂醇油贮槽 T40102 液 位低低限报警联锁 800mm 800mm 关闭出料切断 阀 HV-40109 停 P40101A/B 10800mm 关闭进料切断 阀 HV-40104 800mm 关闭出料切断 阀 HV-40108 停 泵 P40101A/B 10800mm 关闭进料切断 阀 HV-40105 800mm 关闭出料切断 阀 HV-40109 停 泵 P40101A/B 9900mm 关闭进料切断 阀 HV-40103 800mm 关闭出料切断 阀 XV-40113 停 泵 P40102 LAH-40108 杂醇油贮槽 T40102 液 位高限报警 7500mm LAHH-40108 杂醇油贮槽 T40102 液 位高高限报警联锁 9900mm LAL-40108 杂醇油贮槽 T40102 液 位低限报警 1200mm LALL-40108 杂醇油贮槽 T40102 液 位低低限报警联锁 800mm LAH-40101 精甲醇计量罐 T40103A 液位高限报警 7500mm LAHH-40101 精甲醇计量罐 T40103A 液位高高限报警 10800mm LAL-40101 精甲醇计量罐 T40103A 液位低限报警 1200mm LALL-40101 精甲醇计量罐 T40103A 液位低低限报警 800mm 9900mm 关闭进料切断 阀 HV-40103 800mm 关闭出料切断 阀 XV-40113 停 泵 P40102 10800mm 关闭进料切断 阀 HV-40101 800mm 关闭出料切断 阀 HV-40106 停泵 P40103A/B LAH-40102 精甲醇计量罐 T40103B 液位高限报警 7500mm LAHH-40102 精甲醇计量罐 T40103B 液位高高限报警 10800mm LAL-40102 精甲醇计量罐 T40103B 液位低限报警 1200mm LAL-40102 精甲醇计量罐 T40103B 液位低低限报警 800mm LAH-40106 精甲醇计量罐 T40103A 液位高限报警 7500mm 10800mm 关闭进料切断 阀 HV-40101 800mm 关闭出料切断 阀 HV-40106 停 泵 P40103A/B LAHH-40106 精甲醇计量罐 T40103A 液位高高限报警 10800mm LAL-40106 精甲醇计量罐 T40103A 液位低限报警 1200mm LALL-40106 精甲醇计量罐 T40103A 液位低低限报警 800mm 10800mm 800mm 关闭出料切断 阀 HV-40106 停泵 P40103A/B LAH-40107 精甲醇计量罐 T40103A 液位高限报警 7500mm LAHH-40107 精甲醇计量罐 T40103A 液位高高限报警 10800mm LAL-40107 精甲醇计量罐 T40103A 液位低限报警 1200mm LALL-40107 精甲醇计量罐 T40103A 液位低低限报警 800mm 10800mm 关闭进料切断 阀 HV-40102 800mm 关闭出料切断 阀 HV-40107 停泵 P40103A/B 甲醇污水 COD ≤ 60mg/ l 低报 20 mg/l 高 报 50 mg/l 甲醇污水 PH 6-9 低报 6.5 高报 8.5 甲醇污水 SS ≤70 mg/l 高报 65 mg/l 甲醇污水 NH3-N ≤5 mg /l 高报 4 mg/l 甲醇污水总氮 ≤15 mg/l 高报 13 mg/l 甲醇污水总磷 ≤0.5 高报0.45 mg/l mg/l 甲醇污水处理水量 高报 243 m3/h 低 报 171 m3/h 甲醇污水出水 BOD 高报 15 mg/l 甲醇出水硫化物 高报 0.90 mg/l 甲醇污水出水氢化物 高报 0.40 mg/l 4.4 本方案在维修厂家工程师到现场后，电仪厂负责提供相关协调工作，提供 系统型号版本及通讯方式，网络形态。 三、工期要求： 5 月 30 日前完成。 四、 验收标准 实施完成后，所有现场上位机要求增加的报警点要有记录趋势，通讯畅通。 五、质保要求 无故障运行时间不少于一年。 六、维修单位资质 进行过类似维修，并能提供业绩证明
