甲醇厂6套干气密封外协报修检修方案2022.1.5.doc

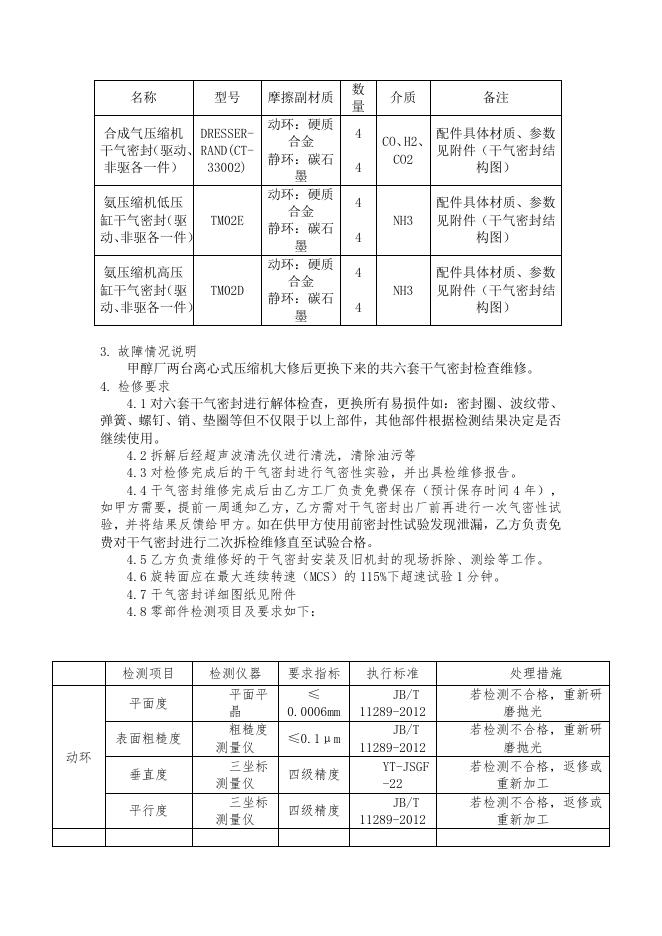

甲醇厂两台压缩机共六套干气密封外协报修检修方案 一、运输要求 序号 类别 1 甲方负责 □ 2 乙方负责  具体填写要求 / 负责干气密封来回的输运，并提供相关的包 装 二、检修方案 1. 项目名称 甲醇厂两台压缩机共六套干气密封外协报修。 2. 维修设备位号、名称、技术参数、安装位置 氨压缩机： 介 质：氨气 低压缸： 压缩机型号：MCL607 入口压力：-0.03 - 0.1 MPaG 出口压力： 0.2 - 0.5 MPaG 入口温度：-35 - 35 ℃ 出口温度：120-200 ℃ 最大连续转速：9370 密封轴径 ：171 mm r/min 跳闸转速：10307 r/min 额定转速 ：8924 r/min 静态压力 ：0.55MPaG 动态压力 ：0.55MPaG 密封平衡直径 ： 205mm 高压缸： 压缩机型号：2MCL607 入口压力：0.2 - 0.5 MPaG 出口压力：0.8 - 2.0 MPaG 入口温度：25 - 60 ºC 出口温度：90 - 130 ºC 最大连续转速：9370 r/min 密封轴径 ：171 mm 跳闸转速：10307 r/min 设计压力 ：3MPaG 静态压力 ：0.95MPaG 动态压力 ：0.55MPaG 密封平衡直径 ： 205mm 合成气压缩机： 压缩机型号：D10R5S 工作压力：783 PSIG 最大连续转速：11118 r/min 密封形式：TANDEM T-28AT 干气密封基本参数： 工作温度：284 °F 密封轴径 ：6.125” 名称 型号 合成气压缩机 DRESSER干气密封（驱动、 RAND(CT非驱各一件） 33002) 氨压缩机低压 缸干气密封（驱 TM02E 动、非驱各一件） 氨压缩机高压 缸干气密封（驱 TM02D 动、非驱各一件） 摩擦副材质 动环：硬质 合金 静环：碳石 墨 动环：硬质 合金 静环：碳石 墨 动环：硬质 合金 静环：碳石 墨 数 量 4 4 介质 备注 配件具体材质、参数 CO、H2、 见附件（干气密封结 CO2 构图） 4 NH3 配件具体材质、参数 见附件（干气密封结 构图） NH3 配件具体材质、参数 见附件（干气密封结 构图） 4 4 4 3. 故障情况说明 甲醇厂两台离心式压缩机大修后更换下来的共六套干气密封检查维修。 4. 检修要求 4.1 对六套干气密封进行解体检查，更换所有易损件如：密封圈、波纹带、 弹簧、螺钉、销、垫圈等但不仅限于以上部件，其他部件根据检测结果决定是否 继续使用。 4.2 拆解后经超声波清洗仪进行清洗，清除油污等 4.3 对检修完成后的干气密封进行气密性实验，并出具检维修报告。 4.4 干气密封维修完成后由乙方工厂负责免费保存（预计保存时间 4 年）， 如甲方需要，提前一周通知乙方，乙方需对干气密封出厂前再进行一次气密性试 验，并将结果反馈给甲方。如在供甲方使用前密封性试验发现泄漏，乙方负责免 费对干气密封进行二次拆检维修直至试验合格。 4.5 乙方负责维修好的干气密封安装及旧机封的现场拆除、测绘等工作。 4.6 旋转面应在最大连续转速（MCS）的 115%下超速试验 1 分钟。 4.7 干气密封详细图纸见附件 4.8 零部件检测项目及要求如下： 检测项目 平面度 表面粗糙度 动环 垂直度 平行度 检测仪器 要求指标 执行标准 处理措施 平面平 晶 粗糙度 测量仪 三坐标 测量仪 三坐标 测量仪 ≤ 0.0006mm JB/T 11289-2012 JB/T 11289-2012 YT-JSGF -22 JB/T 11289-2012 若检测不合格，重新研 磨抛光 若检测不合格，重新研 磨抛光 若检测不合格，返修或 重新加工 若检测不合格，返修或 重新加工 ≤0.1μm 四级精度 四级精度 平面平 晶 粗糙度 测量仪 三坐标 测量仪 ≤ 0.0006mm 平行度 三坐标 测量仪 五级精度 表面粗糙度 粗糙度 测量仪 形位公差 三坐标 测量仪 硬度 维氏硬 度计 平面度 表面粗糙度 静环 推环 垂直度 ≤0.1μm 四级精度 ≤0.1μm 按测绘图 纸设计要 求 JB/T 11289-2012 JB/T 11289-2012 YT-JSGF -22 JB/T 11289-2012 若检测不不合格，重新 研磨抛光 若检测不合格，重新研 磨抛光 若检测不合格，返修或 重新加工 若检测不合格，返修或 重新加工 YT-JSGF-22 若检测不合格，返修或 重新加工 YT-JSGF-22 若检测不合格，返修或 重新加工 YT-JSGF-22 若检测不合格，重做 连接螺 钉 O 型圈 全部重做 全部重做 形位公差 金属零 部件 表面粗糙度 外观缺陷 按测绘图 纸设计要 求 粗 糙 度 测 量 按图纸要 仪 求 无影响性 能的缺陷 三坐标测量 仪 YT-JSGF-22 YT-JSGF-22 不合格，返修或重新加 工 若检测不合格，返修或 重做 影响性能，则重做相应 零件 5. 检修过程中涉及的备件由乙方提供 5.1 乙方需检测项目不得少于以下要求： 检测项目 处理方式 探伤 检测动、静环是否有微裂纹 动压槽深度 检测合格则抛光动、静环 动、静环 平面度 检测合格则抛光动、静环，若检测不合格则研磨 表面粗糙度 检测合格则抛光动、静环，若检测不合格则研磨 金属零件 检测和清洗 进行清洗 全部辅助密封圈 过盈量 全部更换同材质辅助密封圈 弹簧 全部更换 旋转件 动平衡试验 动平衡精度 G1.0 整套密封 静压试验 要求符合试验规程 运转试验 超速试验 要求符合试验规程 要求符合试验规程 5.2 固定费用 序号 维修项目 1 常规维修 2 更换易损件 3 单价 数量 合计 试验（包括检修完成一次，供甲 方使用前一次） 4 包装、运费 固定费用总计①（必填） 5.3 变动费用 序号 名称 1 一级动环 2 二级动环 3 一级静环 4 二级静环 5 一级推环 6 二级推环 7 轴套 8 内弹簧座 9 中间套 10 外弹簧座 11 压紧套 12 后置迷宫密封腔体 13 后置迷宫 14 中间迷宫 15 卡板 维修① 单价 数量 更换① 合计 单价 数量 维修总价① 更换总价① （必填） （必填） 三、工期要求 2022 年 3 月 20 日前完成。 四、验收标准 API617-2002《石油、化工和气体工业用离心压缩机》； 合计 JB/T 11289《干气密封技术条件》； 密封泄漏量要求： 氨冷冻机压缩机低压缸试验参数及泄漏量标准如下： 氨冷冻机压缩机高压缸试验参数及泄漏量标准如下： 合成气压缩机试验参数及泄漏量标准如下： 橡胶件：JB/T7757.2-2006； 不锈钢：GB1220-2007。 密封所有更换后的零件与原零件应可做到完全互换，修复后的整套集装式密 封与原密封的装配尺寸完全一致。 修复好的干气密封由甲、乙双方在试验台架上进行初步验收，待密封安装使 用时进行最终验收。 五、质保要求 乙方对修复的质量负责，在正常操作条件下，保证干气密封连续使用寿命大 于三年，在此期间出现质量问题，乙方免费提供服务或返修。 旧干气密封拆除间隙测量及新干气密封安装调试工作包含在乙方服务范围 内。 六、维修单位资质 具有干气密封维修经验并提供至少 3 家业绩。
