甲醇厂气阀维修的外协报修检修方案2022.1.5.doc

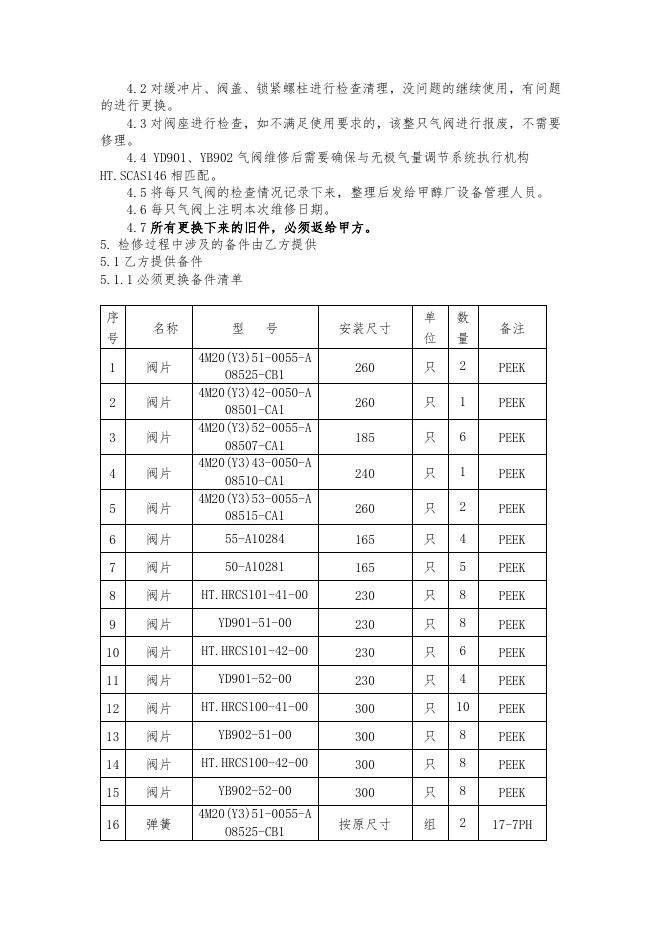

甲醇厂气阀维修外协报修检修方案 一、运输要求 序号 类别 具体填写要求 1 甲方负责 □ / 2 乙方负责  负责气阀来回的输运，并提供相关的包装 二、检修方案 1. 项目名称 甲醇厂压缩机气阀外协报修。 2. 维修设备位号、名称、技术参数、安装位置 数 外径 设备位号 名称 型号 量 （约 mm） 4M20(Y3)51-0055-AO 一级排气阀 214CLDK 2 260 8525-CB1 4M20(Y3)42-0050-A0 C15201（循 二级吸气阀 154CHK 1 260 8501-CA1 环气压缩机 4M20(Y3)52-0055-A0 4M20-8.02/ 二级排气阀 154CHK 6 185 8507-CA1 8.5-19-17. 05/18.5-61 4M20(Y3)43-0050-A0 三级吸气阀 194CKCK 1 240 .5） 8510-CA1 4M20(Y3)53-0055-A0 三级排气阀 194CKCK 2 260 8515-CA1 K15402（富 排气阀 100FD 55-A10284 4 165 氢气压缩机 2D10-6.36/ 吸气阀 100FD 50-A10281 5 165 30-56） YD901（二 一级吸气阀 HT.HRCS101-41-00 8 230 级膜渗透气 一级排气阀 YD901-51-00 8 230 压缩机 二级吸气阀 HT.HRCS101-42-00 6 230 DW-66.5/11 二级排气阀 YD901-52-00 4 230 -56） YB902（二 一级吸气阀 HT.HRCS100-41-00 10 300 级膜渗透气 一级排气阀 YB902-51-00 8 300 压缩机 二级吸气阀 HT.HRCS100-42-00 8 200 DW-100/2-1 二级排气阀 YB902-52-00 8 200 1） 3. 故障情况说明 甲醇厂 81 只气阀外送维修。 4. 检修要求 4.1 更换所有气阀阀片 PEEK（要求 PEEK 材料必须为进口材料，并附进口材 料的出厂产品质量证明书。），所有 PEEK 阀片要求有同批次阀片耐温测试报告 （报告内容包括最高温度及测试方法）。 弹簧 17-7PH、螺栓螺母 2Cr13(双螺母)、导向圈 2Cr13。 4.2 对缓冲片、阀盖、锁紧螺柱进行检查清理，没问题的继续使用，有问题 的进行更换。 4.3 对阀座进行检查，如不满足使用要求的，该整只气阀进行报废，不需要 修理。 4.4 YD901、YB902 气阀维修后需要确保与无极气量调节系统执行机构 HT.SCAS146 相匹配。 4.5 将每只气阀的检查情况记录下来，整理后发给甲醇厂设备管理人员。 4.6 每只气阀上注明本次维修日期。 4.7 所有更换下来的旧件，必须返给甲方。 5. 检修过程中涉及的备件由乙方提供 5.1 乙方提供备件 5.1.1 必须更换备件清单 序 号 名称 型 号 4M20(Y3)51-0055-A O8525-CB1 4M20(Y3)42-0050-A 08501-CA1 4M20(Y3)52-0055-A 08507-CA1 4M20(Y3)43-0050-A 08510-CA1 4M20(Y3)53-0055-A 08515-CA1 单 数 位 量 260 只 2 PEEK 260 只 1 PEEK 185 只 6 PEEK 240 只 1 PEEK 260 只 2 PEEK 安装尺寸 备注 1 阀片 2 阀片 3 阀片 4 阀片 5 阀片 6 阀片 55-A10284 165 只 4 PEEK 7 阀片 50-A10281 165 只 5 PEEK 8 阀片 HT.HRCS101-41-00 230 只 8 PEEK 9 阀片 YD901-51-00 230 只 8 PEEK 10 阀片 HT.HRCS101-42-00 230 只 6 PEEK 11 阀片 YD901-52-00 230 只 4 PEEK 12 阀片 HT.HRCS100-41-00 300 只 10 PEEK 13 阀片 YB902-51-00 300 只 8 PEEK 14 阀片 HT.HRCS100-42-00 300 只 8 PEEK 15 阀片 YB902-52-00 300 只 8 PEEK 16 弹簧 4M20(Y3)51-0055-A O8525-CB1 按原尺寸 组 2 17-7PH 4M20(Y3)42-0050-A 08501-CA1 4M20(Y3)52-0055-A 08507-CA1 4M20(Y3)43-0050-A 08510-CA1 4M20(Y3)53-0055-A 08515-CA1 按原尺寸 组 1 17-7PH 按原尺寸 组 6 17-7PH 按原尺寸 组 1 17-7PH 按原尺寸 组 2 17-7PH 55-A10284 按原尺寸 组 4 17-7PH 弹簧 50-A10281 按原尺寸 组 5 17-7PH 23 弹簧 HT.HRCS101-41-00 按原尺寸 组 8 17-7PH 24 弹簧 YD901-51-00 按原尺寸 组 8 17-7PH 25 弹簧 HT.HRCS101-42-00 按原尺寸 组 6 17-7PH 26 弹簧 YD901-52-00 按原尺寸 组 4 17-7PH 27 弹簧 HT.HRCS100-41-00 按原尺寸 组 10 17-7PH 28 弹簧 YB902-51-00 按原尺寸 组 8 17-7PH 29 弹簧 HT.HRCS100-42-00 按原尺寸 组 8 17-7PH 30 弹簧 YB902-52-00 按原尺寸 组 8 17-7PH 按原尺寸 套 2 2Cr13 按原尺寸 套 1 2Cr13 按原尺寸 套 6 2Cr13 按原尺寸 套 1 2Cr13 按原尺寸 套 2 2Cr13 17 弹簧 18 弹簧 19 弹簧 20 弹簧 21 弹簧 22 31 螺栓螺母 32 螺栓螺母 33 螺栓螺母 34 螺栓螺母 35 螺栓螺母 4M20(Y3)51-0055-A O8525-CB1 4M20(Y3)42-0050-A 08501-CA1 4M20(Y3)52-0055-A 08507-CA1 4M20(Y3)43-0050-A 08510-CA1 4M20(Y3)53-0055-A 08515-CA1 36 螺栓螺母 55-A10284 按原尺寸 套 4 2Cr13 37 螺栓螺母 50-A10281 按原尺寸 套 5 2Cr13 38 螺栓螺母 HT.HRCS101-41-00 按原尺寸 套 8 2Cr13 39 螺栓螺母 YD901-51-00 按原尺寸 套 8 2Cr13 40 螺栓螺母 HT.HRCS101-42-00 按原尺寸 套 6 2Cr13 41 螺栓螺母 YD901-52-00 按原尺寸 套 4 2Cr13 42 螺栓螺母 HT.HRCS100-41-00 按原尺寸 套 10 2Cr13 43 螺栓螺母 YB902-51-00 按原尺寸 套 8 2Cr13 44 螺栓螺母 HT.HRCS100-42-00 按原尺寸 套 8 2Cr13 45 螺栓螺母 YB902-52-00 按原尺寸 套 8 2Cr13 按原尺寸 只 2 2Cr13 按原尺寸 只 1 2Cr13 按原尺寸 只 6 2Cr13 按原尺寸 只 1 2Cr13 按原尺寸 只 2 2Cr13 4M20(Y3)51-0055-A O8525-CB1 4M20(Y3)42-0050-A 08501-CA1 4M20(Y3)52-0055-A 08507-CA1 4M20(Y3)43-0050-A 08510-CA1 4M20(Y3)53-0055-A 08515-CA1 46 导向圈 47 导向圈 48 导向圈 49 导向圈 50 导向圈 51 导向圈 55-A10284 按原尺寸 只 4 2Cr13 52 导向圈 50-A10281 按原尺寸 只 5 2Cr13 53 导向圈 HT.HRCS101-41-00 按原尺寸 只 8 2Cr13 54 导向圈 YD901-51-00 按原尺寸 只 8 2Cr13 55 导向圈 HT.HRCS101-42-00 按原尺寸 只 6 2Cr13 56 导向圈 YD901-52-00 按原尺寸 只 4 2Cr13 57 导向圈 HT.HRCS100-41-00 按原尺寸 只 10 2Cr13 58 导向圈 YB902-51-00 按原尺寸 只 8 2Cr13 59 导向圈 HT.HRCS100-42-00 按原尺寸 只 8 2Cr13 60 导向圈 YB902-52-00 按原尺寸 只 8 2Cr13 5.2 根据检修实际情况，需确认是否更换备件清单 序号 名称 1 阀盖 2 阀盖 3 阀盖 型 号 4M20(Y3)51-0055-AO8 525-CB1 4M20(Y3)42-0050-A08 501-CA1 4M20(Y3)52-0055-A08 507-CA1 安装尺寸 备注 按原尺寸 2Cr13 按原尺寸 2Cr13 按原尺寸 2Cr13 4 阀盖 5 阀盖 6 阀盖 7 4M20(Y3)43-0050-A08 510-CA1 4M20(Y3)53-0055-A08 515-CA1 按原尺寸 2Cr13 按原尺寸 2Cr13 55-A10284 按原尺寸 2Cr13 阀盖 50-A10281 按原尺寸 2Cr13 8 阀盖 HT.HRCS101-41-00 按原尺寸 2Cr13 9 阀盖 YD901-51-00 按原尺寸 2Cr13 10 阀盖 HT.HRCS101-42-00 按原尺寸 2Cr13 11 阀盖 YD901-52-00 按原尺寸 2Cr13 12 阀盖 HT.HRCS100-41-00 按原尺寸 2Cr13 13 阀盖 YB902-51-00 按原尺寸 2Cr13 14 阀盖 HT.HRCS100-42-00 按原尺寸 2Cr13 15 阀盖 YB902-52-00 按原尺寸 2Cr13 16 锁紧螺柱 按原尺寸 2Cr13 17 锁紧螺柱 按原尺寸 2Cr13 18 锁紧螺柱 按原尺寸 2Cr13 19 锁紧螺柱 按原尺寸 2Cr13 20 锁紧螺柱 按原尺寸 2Cr13 21 锁紧螺柱 55-A10284 按原尺寸 2Cr13 22 锁紧螺柱 50-A10281 按原尺寸 2Cr13 23 锁紧螺柱 HT.HRCS101-41-00 按原尺寸 2Cr13 24 锁紧螺柱 YD901-51-00 按原尺寸 2Cr13 25 锁紧螺柱 HT.HRCS101-42-00 按原尺寸 2Cr13 26 锁紧螺柱 YD901-52-00 按原尺寸 2Cr13 27 锁紧螺柱 HT.HRCS100-41-00 按原尺寸 2Cr13 28 锁紧螺柱 YB902-51-00 按原尺寸 2Cr13 4M20(Y3)51-0055-AO8 525-CB1 4M20(Y3)42-0050-A08 501-CA1 4M20(Y3)52-0055-A08 507-CA1 4M20(Y3)43-0050-A08 510-CA1 4M20(Y3)53-0055-A08 515-CA1 29 锁紧螺柱 HT.HRCS100-42-00 按原尺寸 2Cr13 30 锁紧螺柱 YB902-52-00 按原尺寸 2Cr13 31 缓冲片 按原尺寸 316 32 缓冲片 按原尺寸 316 33 缓冲片 按原尺寸 316 34 缓冲片 按原尺寸 316 35 缓冲片 按原尺寸 316 36 缓冲片 55-A10284 按原尺寸 316 37 缓冲片 50-A10281 按原尺寸 316 38 缓冲片 HT.HRCS101-41-00 按原尺寸 316 39 缓冲片 YD901-51-00 按原尺寸 316 40 缓冲片 HT.HRCS101-42-00 按原尺寸 316 41 缓冲片 YD901-52-00 按原尺寸 316 42 缓冲片 HT.HRCS100-41-00 按原尺寸 316 43 缓冲片 YB902-51-00 按原尺寸 316 44 缓冲片 HT.HRCS100-42-00 按原尺寸 316 45 缓冲片 YB902-52-00 按原尺寸 316 4M20(Y3)51-0055-AO8 525-CB1 4M20(Y3)42-0050-A08 501-CA1 4M20(Y3)52-0055-A08 507-CA1 4M20(Y3)43-0050-A08 510-CA1 4M20(Y3)53-0055-A08 515-CA1 三、工期要求 2022 年 2 月 15 日前完成。 四、验收标准 外观检查无破损、松动情况； 气阀使用后进气温度及压力符合设计要求。 五、质保要求 安装后稳定运行 8000 小时。 六、维修单位资质 具有远大同类型压缩机气阀维修经验并提供至少 3 家业绩。 具有 HRCS100 气量无级调节系统配套吸气阀维修经验并提供至少 3 家业绩。
