永林CX-604 6回路DMX调光控制器使用手册
永林CX-604 6回路DMX调光控制器使用手册

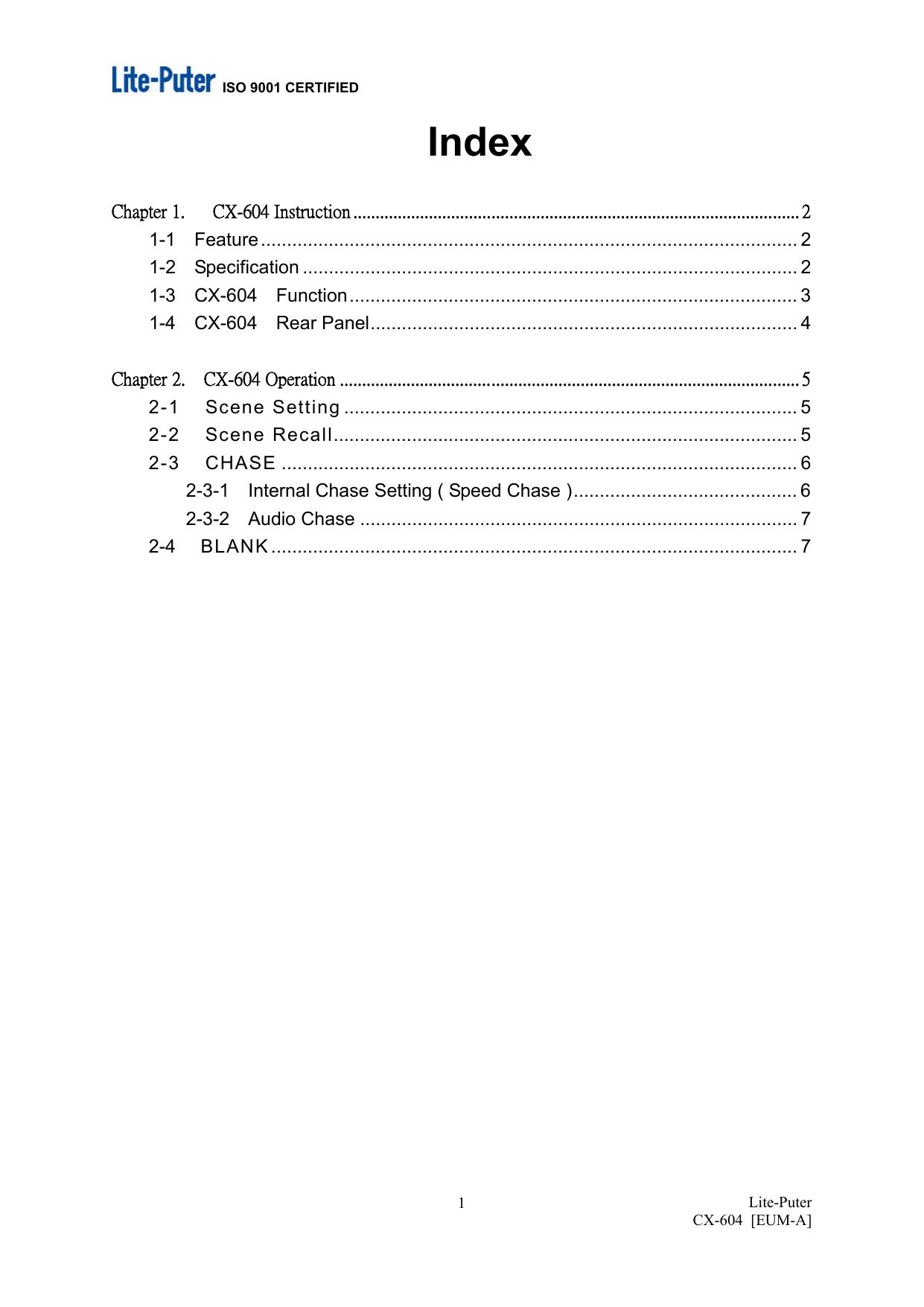

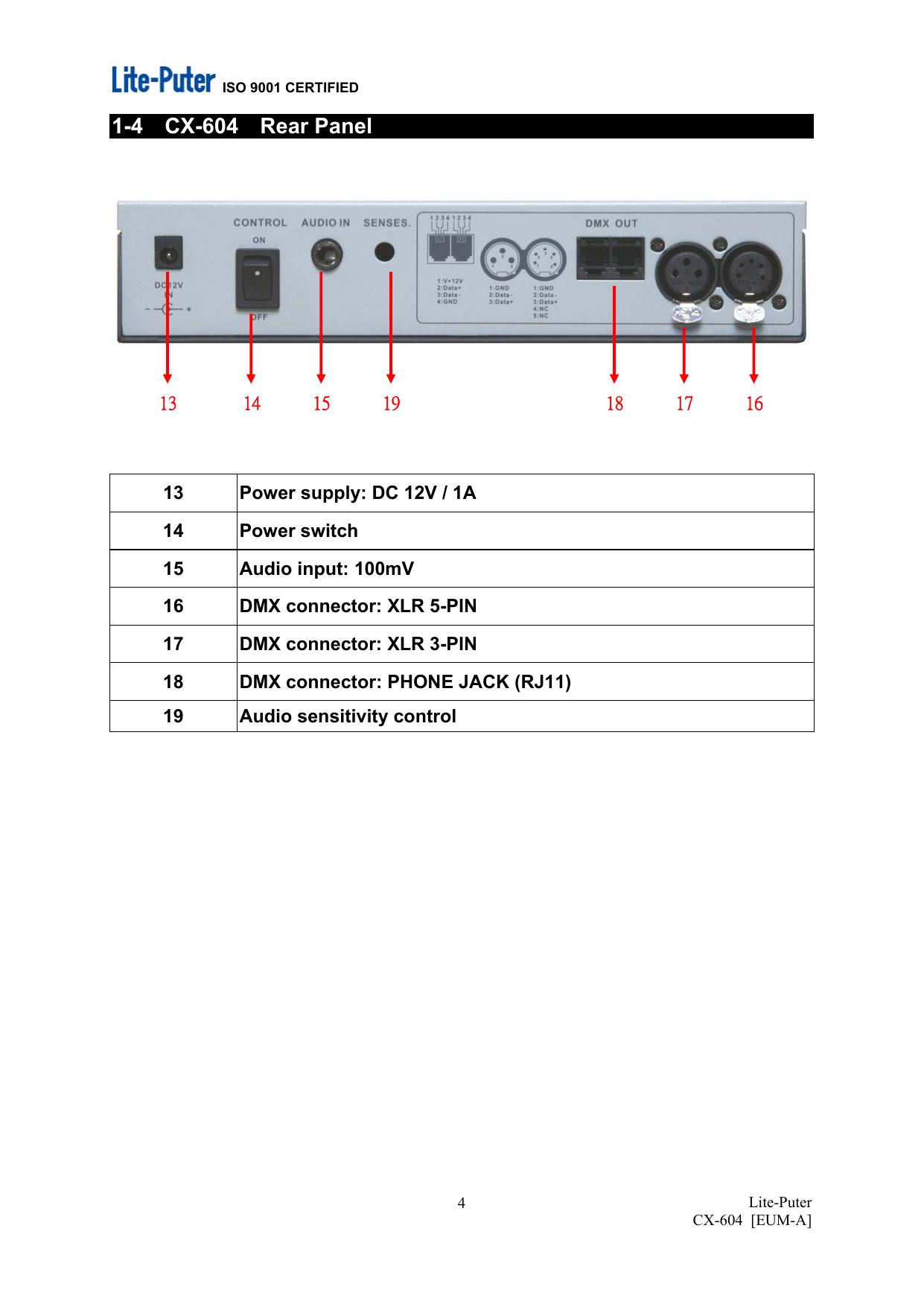

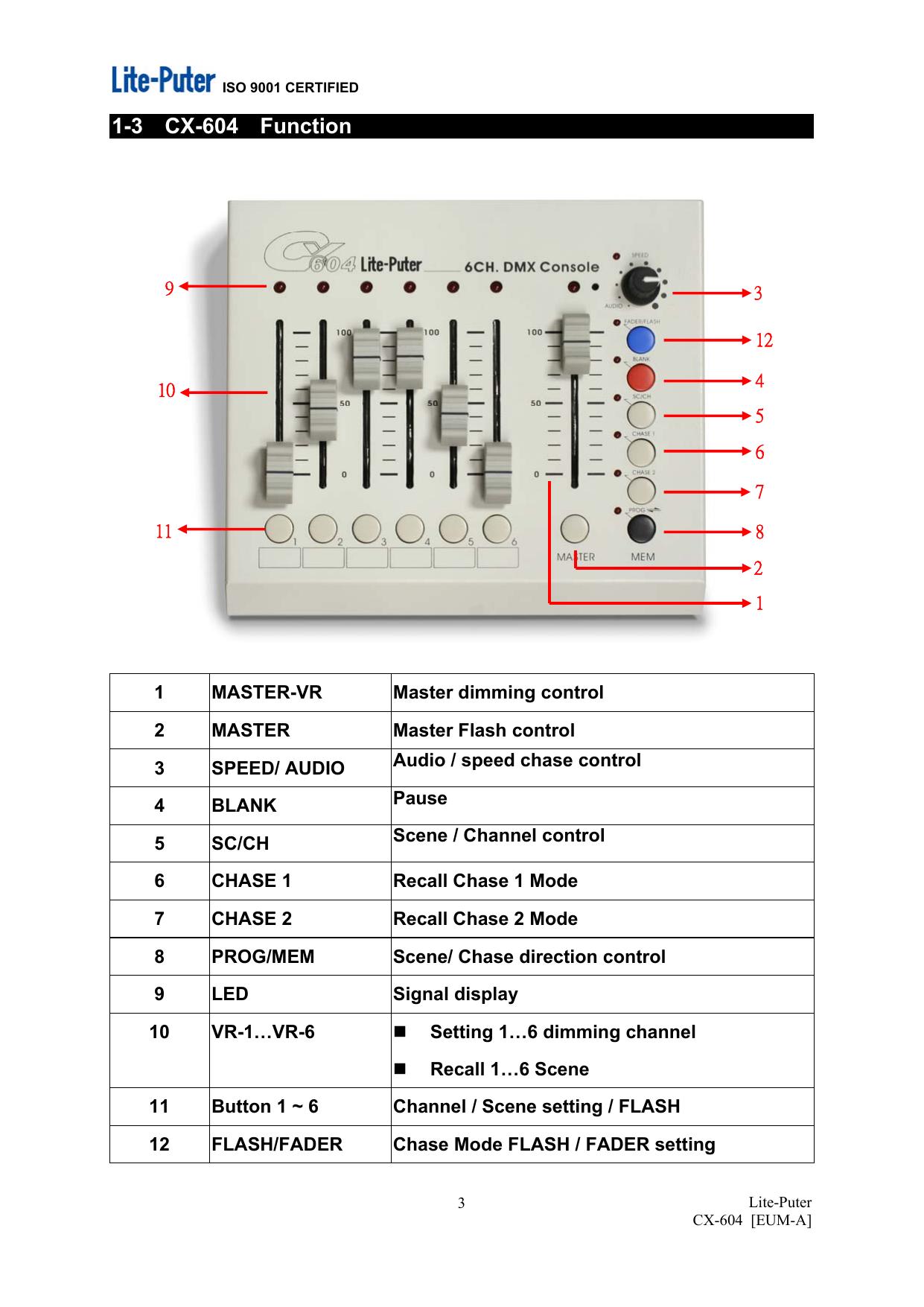

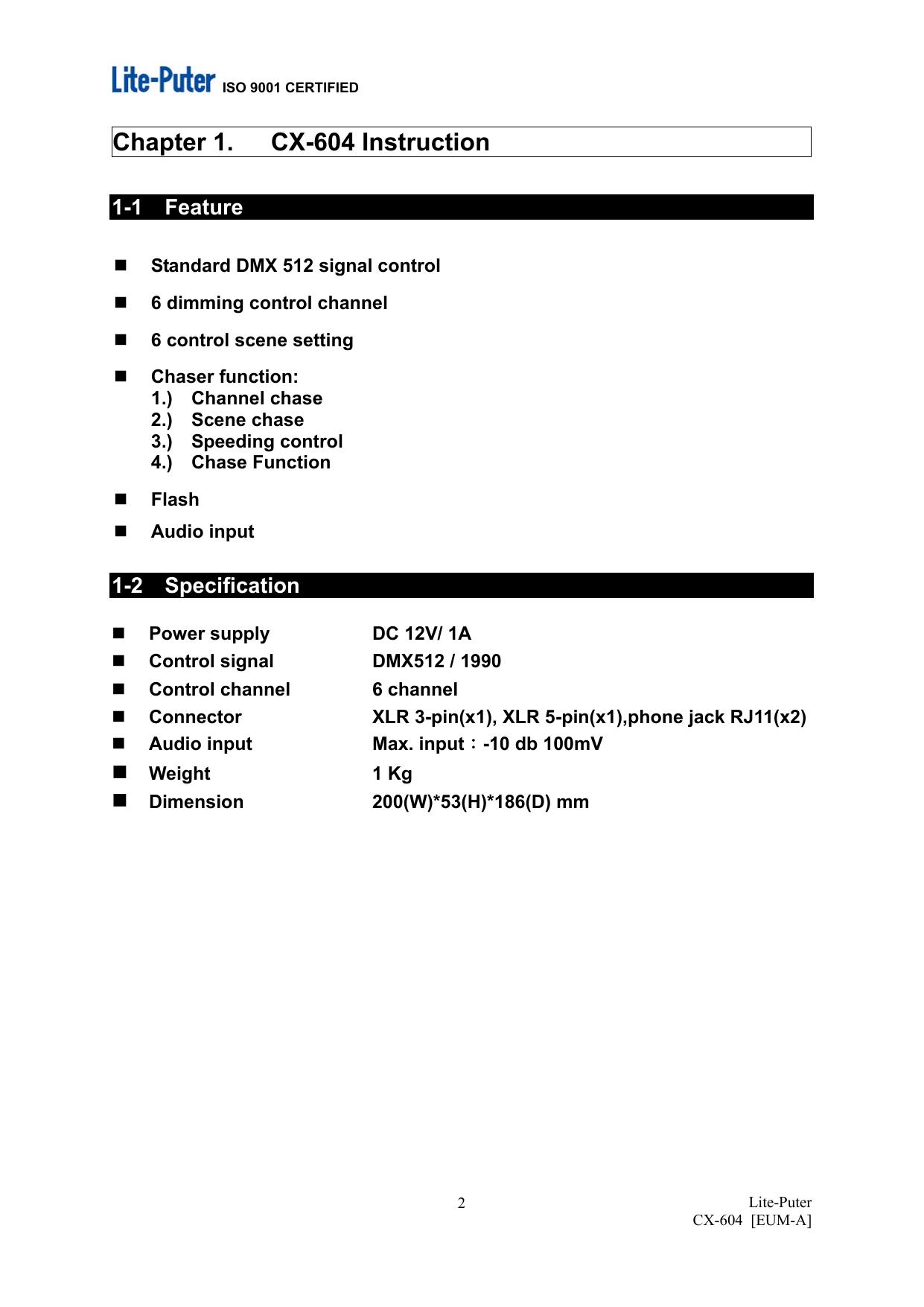

ISO 9001 CERTIFIED CX-604 6 Channel DMX Console 【User manual】 Lite-Puter Enterprise Co., Ltd. website：www.liteputer.com.tw E-mail: sales@liteputer.com.tw Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED Index Chapter 1. CX-604 Instruction .................................................................................................... 2 1-1 Feature ....................................................................................................... 2 1-2 Specification ............................................................................................... 2 1-3 CX-604 Function ...................................................................................... 3 1-4 CX-604 Rear Panel .................................................................................. 4 Chapter 2. CX-604 Operation ....................................................................................................... 5 2-1 2-2 2-3 Scene Setting ....................................................................................... 5 Scene Recall......................................................................................... 5 CHASE ................................................................................................... 6 2-3-1 Internal Chase Setting ( Speed Chase ) ........................................... 6 2-3-2 Audio Chase .................................................................................... 7 2-4 BLANK ..................................................................................................... 7 1 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED Chapter 1. 1-1 CX-604 Instruction Feature Standard DMX 512 signal control 6 dimming control channel 6 control scene setting Chaser function: 1.) Channel chase 2.) Scene chase 3.) Speeding control 4.) Chase Function Flash Audio input 1-2 Specification Power supply Control signal Control channel Connector Audio input Weight Dimension DC 12V/ 1A DMX512 / 1990 6 channel XLR 3-pin(x1), XLR 5-pin(x1),phone jack RJ11(x2) Max. input：-10 db 100mV 1 Kg 200(W)*53(H)*186(D) mm 2 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 1-3 CX-604 Function 9 3 12 4 10 5 6 7 11 8 2 1 1 MASTER-VR Master dimming control 2 MASTER Master Flash control 3 SPEED/ AUDIO Audio / speed chase control 4 BLANK Pause 5 SC/CH Scene / Channel control 6 CHASE 1 Recall Chase 1 Mode 7 CHASE 2 Recall Chase 2 Mode 8 PROG/MEM Scene/ Chase direction control 9 LED Signal display 10 VR-1…VR-6 Setting 1…6 dimming channel Recall 1…6 Scene 11 Button 1 ~ 6 Channel / Scene setting / FLASH 12 FLASH/FADER Chase Mode FLASH / FADER setting 3 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 1-4 CX-604 Rear Panel 13 14 15 19 18 13 Power supply: DC 12V / 1A 14 Power switch 15 Audio input: 100mV 16 DMX connector: XLR 5-PIN 17 DMX connector: XLR 3-PIN 18 DMX connector: PHONE JACK (RJ11) 19 Audio sensitivity control 4 17 16 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED Chapter 2. CX-604 Operation 2-1 Scene Setting Select【CH】mode, and move the fader to set the dimming value press【PROG】+【1~6】 to save control scene. STEP-1 press【SC / CH】to select the control channel LED : off Æ in CH mode LED : on Æ in SC mode STEP-2 move【MASTER-VR】to the top STEP-3 move【VR-1 … VR-6】to dimming STEP-4 press【PROG】+【1…6】to confirm and save the selection 1.) When MASTER-VR in 100%, and the VR-1…VR-6 in 50% of dimming value, the SCENE total output dimming value will be 50%. 2.) When MASTER-VR in 50 %, and the VR-1…VR-6 in 50% of dimming value, the SCENE total output dimming value will be 25%. 2-2 Scene Recall Refer to 2-1 to set up the dimming value of SC-1…SC-6, use the following function to recall the scene. A: 0%…100% VR control STEP-1 press【SC / CH】key to select【SC】mode. (LED ”on”) STEP-2 press【VR-1…VR-6】 Ex : to recall SC-2, adjust the【VR-2】, to recall scene 2 by dimming B: FLASH STEP-1 press【SC / CH】to select【SC】mode. (LED ”on”) STEP-2 press【1…6】 EX : to recall SCENE 2, press【2】,and scene 2 switch to 100% full, and release the key to off the function. 5 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 2-3 CHASE (1) Internal chase setting (Speed Chase) (2) Audio input control (AUDIO) 2-3-1 Internal Chase Setting ( Speed Chase ) 2 mode of chase setting: (1) in【CH】mode : Chase by CH mode (2) in【SC】mode : Chase by SC mode 【CH】mode STEP-1 press【SC/CH】, to select the channel. (LED ”off”) Led : ● on ○ off STEP-2 to select the chase. 1. press【CHASE 1】: CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● repeat 2. press【CHASE 2】： CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● repeat 3. press【CHASE 1】+【CHASE 2】： CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 ● ● ● ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● ● ● ● ○ ○ ○ ● ● repeat STEP-3 to adjust the speeding of chase, press【SPEED】to adjust. STEP-4 press【PROG】to change the chase direction 6 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 【SC】mode STEP-1 press【SC/CH】, to select the SC mode STEP-2 to select press【CHASE 1】：to execute the SC-1…SC-3 chase. press【CHASE 2】：to execute the SC-4…SC-6 chase. press【CHASE 1】+【CHASE 2】：to execute the SC-1…SC-6 chase. STEP-3 move【VR-1…VR-6】 Select【CHASE 1】: move【VR-1…VR-3】, ”SC-1…SC-3” to execute ”Chase” mode move【VR-4…VR-6】, ”SC-4…SC-6” to execute ”Dimming” mode Select【CHASE 2】: move【VR-1…VR-3】, ”SC-1…SC-3” to execute ”Dimming” mode move【VR-4…VR-6】, ”SC-4…SC-6” to execute ”Chase” mode select【CHASE 1】+【CHASE 2】: move【VR-1…VR-6】, ”SC-1…SC-6” to execute ”chase” mode The dimming value control by MASTER-VR for above chase setting, (please refer 2-1 / STEP-2) STEP-4 Chase speeding, select the【SPEED】to control STEP-5 Press【PROG】to change the chase direction 2-3-2 Audio Chase STEP-1 turn【SPEED】key to the bottom and feel “ click “ which appointed to audio. 2-4 BLANK press【BLANK】for pause, and press once again back to the normal mode. 7 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 目錄 第一章 1-1 1-2 1-3 1-4 CX-604 介紹 ................................................................................................................... 9 特 點 ................................................................................................................................ 9 規 格 ................................................................................................................................ 9 CX-604 操作面板功能簡介 ......................................................................................... 10 CX-604 背板功能簡介 ................................................................................................. 11 第二章 CX-604 操作說明 ........................................................................................................ 12 2-1 場 景 (SCENE)的 設 定 ............................................................................................ 12 2-2 場 景 (SCENE)的 呼 叫 ............................................................................................ 12 2-3 跳 機 (CHASE) .......................................................................................................... 13 2-3-1 內定跳機 ( Speed Chase ) ................................................................................ 13 2-3-2 音控跳機 (Audio Chase) .................................................................................. 14 2-4 暫 停 輸 出 (BLANK) ............................................................................................... 14 8 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 第一章 CX-604 介紹 1-1 特 點 標準 DMX512 控制信號 可控制 6 個可調光的迴路 可設定 6 組可調光的場景 跳機功能： 1.迴路跳機 2.場景跳機 3.可調整跳機速度 4.可轉換跳機方向 可即時使某一迴路全亮(FLASH) 可接音樂訊號作同步控制 1-2 規 格 電源供應 調光數位訊號/輸出 數位訊號輸出迴路數 數位訊號連接頭 音控訊號輸入 重量 外觀尺寸 DC 12V/ 1A DMX512 / 1990 6 迴路 XLR 3-pin(x1), XLR 5-pin(x1),phone jack RJ11(x2) 外部輸入最大值：-10 db 100mV 1 Kg 200(W)*53(H)*186(D) mm 9 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED CX-604 操作面板功能簡介 1-3 9 3 12 4 10 5 6 7 11 8 2 1 1 MASTER-VR 總迴路調光 VR 2 MASTER 總迴路調光 按鍵 3 SPEED/ AUDIO 跳機速度 / 音控 VR 4 BLANK 暫停輸出 5 SC/CH 場景 / 迴路 選擇鍵 6 CHASE 1 跳機模式 1 選擇鍵 7 CHASE 2 跳機模式 2 選擇鍵 8 PROG/MEM 場景設定/ 跳機方向 選擇鍵 (前進/後退) 9 LED 信號顯示 10 VR-1…VR-6 設定 1…6 迴路的調光值 VR 呼叫 1…6 場景的調光值 VR 11 Button 1 ~ 6 場景設定 / FLASH 功能 選擇鍵 12 FLASH/FADER 跳機 FLASH/FADER 設定 選擇鍵 10 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 1-4 CX-604 背板功能簡介 13 14 15 19 18 13 電源輸入：DC 12V / 1A ( 內正外負 ) 14 電源開關 15 音控訊號輸入：外部聲音輸入：100mV 16 DMX 信號輸出連接頭：XLR 5-PIN 17 DMX 信號輸出連接頭：XLR 3-PIN 18 DMX 信號輸出連接頭：PHONE JACK RJ11 19 音控靈敏度調整鈕 11 17 16 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 第二章 CX-604 操作說明 2-1 場 景 (SCENE)的 設 定 首先要先進入【CH】的模式下，設定各個迴路的亮度值後， 按下【PROG】+【1~6】，即可將 SCENE 的資料儲存起來。 STEP-1：按下【SC / CH】，選擇至 CH 的模式下。 LED：不亮 Æ 進入 CH 的模式 LED：亮紅燈 Æ 進入 SC 的模式 STEP-2：將【MASTER-VR】推至最頂端。 STEP-3：推動【VR-1 … VR-6】設定 1…6 迴路的調光值。 STEP-4：確認此 SCENE 的迴路調光值正確無誤後，同時按下【PROG】+【1…6】。 假設我們要設定第 1 組 SCENE，即可同時按下【PROG】+【1】，則第 1 組 SCENE 的資料將會被儲存；依上述的方法以此類推，則可繼續設定 SC-2…SC-6 的調光記憶。 1.) 當 MASTER-VR 推到最頂端(100%)時，VR-1…VR-6 推到 50%， 則 SCENE 的總輸出迴路亮度為 50%，以此類推… 2.) 當 MASTER-VR 推到最頂端( 50%)時，VR-1…VR-6 推到 50%， 則 SCENE 的總輸出迴路亮度為 25%，以此類推… 2-2 場 景 (SCENE)的 呼 叫 依 2-1 的方法，設定好場景 SC-1…SC-6 後，可依以下 2 種方式呼叫出設定好的場景。 方法 一：以 0%…100% 的 “調光” 方式輸出： STEP-1：按下【SC / CH】，選擇進入【SC】的模式。(LED”亮紅燈”) STEP-2：按下【VR-1…VR-6】 假設要呼叫 SC-2 時，推動【VR-2】，則 SC-2 將以調光的方式呈現出來。 方法 二：以 “FLASH” 方式輸出： STEP-1：按下【SC / CH】，選擇進入【SC】的模式。(LED 燈”亮紅燈”) STEP-2：按下【1…6】。 假設要呼叫 SCENE 2 時，則按下【2】 ，則 SC-2 將以 100%全亮輸出，放開即不輸出。 12 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 跳 機 (CHASE) 2-3 2-3-1 內定跳機 ( Speed Chase ) 跳機的模式有二： (1) 在【CH】的模式下：以 CH 為單位元的跳機方式。 (2) 在【SC】的模式下：以 SC 為單位元的跳機方式。 在【CH】的模式下 STEP-1：按下【SC/CH】，選擇 CH 的模式。(LED 燈呈現”不亮”) STEP-2：確定跳機方式。跳機方式有三： 4. 圖形表示 ● 燈亮 ○ 燈滅 按下【CHASE 1】：跳機方式如下 CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ● 依序循環… 5. 按下【CHASE 2】：跳機方式如下 CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ○ ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● 依序循環… 6. 按下【CHASE 1】+【CHASE 2】：跳機方式如下 CH. 1 2 3 4 5 6 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 ● ● ● ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● ● ● ○ ○ ○ ○ ● ● ● ● ○ ○ ○ ● ● 依序循環… STEP-3：再決定跳機速度，順著【SPEED】上的白色指標，以順時鐘的方向旋轉，(指 標愈往順時針方向，速度愈快)。 STEP-4：如果要改變跳機方式則可按下【PROG】 13 Lite-Puter CX-604 [EUM-A] ISO 9001 CERTIFIED 在【SC】的模式下： STEP-1：按下【SC/CH】，選擇 SC 的模式。 STEP-2：確定要執行那一組跳機。 按下【CHASE 1】：執行 SC-1…SC-3 的迴路跳機 按下【CHASE 2】：執行 SC-4…SC-6 的迴路跳機 按下【CHASE 1】+【CHASE 2】：執行 SC-1…SC-6 的迴路跳機 STEP-3：推動【VR-1…VR-6】。 當按下【CHASE 1】時 推動【VR-1…VR-3】，”SC-1…SC-3” 執行 ”跳機” 模式， 推動【VR-4…VR-6】，”SC-4…SC-6” 執行 ”背景光” 模式。 當按下【CHASE 2】時 推動【VR-1…VR-3】，”SC-1…SC-3” 執行 ”背景光” 模式。 推動【VR-4…VR-6】，”SC-4…SC-6” 執行 ”跳機” 模式。 當同時按下【CHASE 1】與【CHASE 2】， 推動【VR-1…VR-6】，”SC-1…SC-6” 執行 ”跳機” 模式。 以上跳機與背景光的亮度受控於 MASTER-VR 的控制。(請參考 2-1 的 STEP-2) STEP-4：決定跳機速度，順著【SPEED】上的白色指標，以順時鐘的方向旋轉，(指 標愈往順時針方向，速度愈快)。 STEP-5：如果要改變跳機方向(前進 / 後退)，則可按下【PROG】。 2-3-2 音控跳機 (Audio Chase) STEP-1：順著【SPEED】上的白色指標，以逆時鐘的方向旋轉到底，感覺到有一”喀” 的聲響即進入音控控制。此時接受音樂控制訊號。內藏式麥克風，另外可以接獲 Line 信 號輸入 ( 100mV) STEP-2：其他設定方式同 2-3-1 節所述。 2-4 暫 停 輸 出 (BLANK) 按下【BLANK】，即可暫停輸出，再按一次即可恢復原來的輸出狀態。 14 Lite-Puter CX-604 [EUM-A]
