飞利浦HTL3120/93回音璧扬声器使用说明书
飞利浦HTL3120/93回音璧扬声器使用说明书

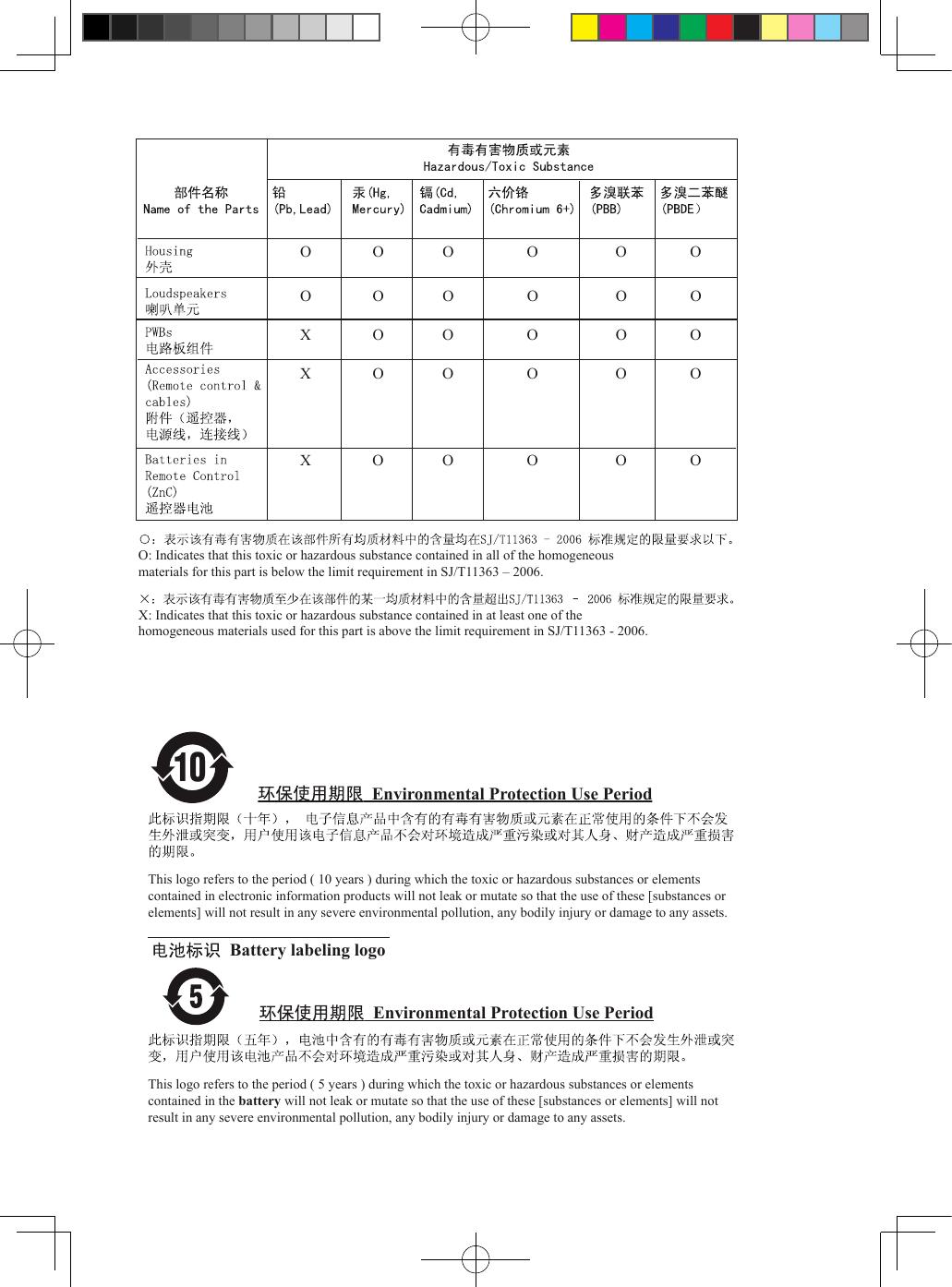

Always there to help you Register your product and get support at www.philips.com/welcome Question? Contact Philips User manual 用户手册 HTL3120 O O O O O O O O O O O O X O O O O O X O O O O O X O O O O O O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T11363 – 2006. X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T11363 - 2006. 10 Environmental Protection Use Period This logo refers to the period ( 10 years ) during which the toxic or hazardous substances or elements contained in electronic information products will not leak or mutate so that the use of these [substances or elements] will not result in any severe environmental pollution, any bodily injury or damage to any assets. Battery labeling logo Environmental Protection Use Period This logo refers to the period ( 5 years ) during which the toxic or hazardous substances or elements contained in the battery will not leak or mutate so that the use of these [substances or elements] will not result in any severe environmental pollution, any bodily injury or damage to any assets. 1 重要信息 2 2 2 2 3 2 您的回音璧 3 3 3 5 3 连接和设置 6 6 6 6 4 使用回音璧 8 8 8 9 9 9 10 10 5 壁挂安装 10 6 产品规格 11 7 故障种类和处理方法 12 安全 爱护产品 爱护环境 帮助和支持 主装置 遥控器 接口 连接至电视 通过 HDMI 连接数字设备 连接电视或其他设备的音频 调节音量 选择声音 MP3 播放器 USB 存储设备 通过蓝牙播放音频 自动待机 应用出厂设置 简体中文 目录 ZH-CN 1 1 重要信息 请在使用本产品之前阅读并理解所有说 明。 因未遵守说明而造成的损坏不在保修 范围内。 安全 小心触电或发生火灾！ • 切勿让本产品及附件与雨或水接触。 切勿将液体容器（如花瓶）置于产品旁 边。 如果有液体溅到本产品表面或内 部，请立即断开其电源。 请与 Philips 客户服务中心联系，对产品进行检查后 再行使用。 • 切勿将本产品和附件放置在靠近明火或 其它热源的地方，包括阳光直射处。 • 切勿将物体插入本产品的通风槽或其 它开口。 • 将电源插头或设备耦合器用作断电设备 时，该断电设备应可以随时使用。 • 在雷电天气之前，应断开本产品的电 源。 • 断开电源线时，应始终握住插头，而不 能拉电缆。 小心短路或起火！ • 在将本产品连接到电源插座上之前，请 确保电源电压与产品背面或底部印刷的 电压值相匹配。 如果电压不同，切勿 将产品连接到电源插座上。 小心受伤或损坏本回音璧！ • 切勿将本产品或任何物体放在电源线或 其它电子设备上面。 • 如果在低于 5°C 的温度下运送了本产 品，请先拆开产品的包装并等待其温度 达到室温，再将其连接至电源插座。 • 本产品的部件可能由玻璃制造。 请小 心处理，以免受到伤害或造成损坏。 小心过热！ • 切勿将本产品安装在封闭的空间内。 务必在产品周围留出至少 4 英寸的空 间以便通风。 确保窗帘或其它物体不 会遮挡产品上的通风槽。 小心污染！ 2 ZH-CN • 请勿混合使用电池（旧电池与新电池或 碳电池与碱性电池等等）。 • 电池安装不正确会有爆炸危险。 只能 用相同或相当的型号更换。 • 如果电池电量耗尽或遥控器长时间不 用，请取下电池。 • 电池含有化学物质，因此应适当地进 行处理。 吞咽电池的危险！ • 产品/遥控器可能包含纽扣式/按钮式电 池，容易被吞咽。 始终将电池放在儿 童接触不到的地方！ 如不慎吞咽，电 池可能导致严重受伤或死亡。 摄入后 2 小时内可能发生严重的内部烧伤。 • 如果您怀疑电池不慎被吞咽或位于体内 的任何部位，请立即就医。 • 更换电池时，请务必将所有新旧电池 放在儿童接触不到的地方。 更换电池 后，确保电池仓完全紧闭。 • 如果电池仓无法完全紧闭，请不要继续 使用产品。 放在儿童接触不到的地方 并联系制造商。 此款 II 类设备具有双重绝缘，不提供保护 接地。 爱护产品 只能用微细纤维清洁布清洁本产品。 爱护环境 本产品采用可回收利用的高性能材料和组 件制造而成。 切勿将本产品与其它生活垃圾一起处理。 请自行了解当地关于分类收集电子、电气 产品及电池的规定。 正确弃置这些产品有 帮助和支持 2 您的回音璧 感谢您的惠顾，欢迎光临 Philips！ 为了 您能充分享受 Philips 提供的支持，请在 www.philips.com/welcome 注册您的回音 璧。 简体中文 助于避免对环境和人体健康造成潜在的负 面影响。 本产品所含的电池不能与一般的生活垃圾 一同弃置。 请自行了解当地关于分类收集电池的规 定。 正确弃置电池有助于避免对环境和人 类健康造成潜在的负面影响。 关于您所在地区回收中心的更多信息，请 访问 www.recycle.philips.com。 主装置 本节包括主装置的概述。 飞利浦提供广泛的在线支持。 请访问我们 的网站：www.philips.com/support，以 便： • 下载用户手册和快速入门指南 • 观看视频教程（仅限于选定的型号） • 查找常见问题 (FAQ) 的答案 • 通过电子邮件向我们发送问题 • 与支持代表聊天。 请按照网站上的说明选择您的语言，然后 输入您的产品型号。 或者，您可以联系您所在国家/地区的飞利 浦客户服务中心。 在联系飞利浦之前，请 记下产品的型号和序列号。 您可在产品的 背面或底部找到此信息。 a bc d a (待机-开机/待机指示灯) 打开回音璧或将其切换至待机模 式。 • 当回音璧处于待机状态时，待机指 示灯变成红色。 • b VOLUME +增大或减小音量。 c SOURCE 选择回音璧的输入源或蓝牙模式。 d 显示面板 遥控器 本部分包括遥控器的概述。 ZH-CN 3 将来源切换至 HDMI IN 1 连接。 d OPTICAL 将音频来源切换至光纤连接。 1 2 3 4 23 5 22 6 e AUDIO-IN 将音频源切换至 MP3 连接（3.5 毫米 插孔）。 f Bluetooth 切换至蓝牙模式。 g (重复) 在 USB 模式下，选择或关闭随机/重 复(重复当前曲目，重复所有曲目）播 放模式。 h / (上一频道/下一频道) 在 USB 模式和蓝牙模式下，跳至上 一首或下一首曲目（仅适用于支持 AVRCP 的蓝牙设备）。 21 20 7 19 8 18 9 17 16 15 14 13 10 12 11 i SOUND 选择声音模式。 j DIM 设置回音璧显示面板的亮度。 k AUTO VOL 打开或关闭自动音量。 l NIGHT MODE 打开或关闭夜间模式。 m BASS +/增大或减小低音。 n TREBLE +/增大或减小高音。 a (待机-开机) 打开回音璧或将其切换至待机模 式。 • 在启用 EasyLink 后，按住至少三 秒钟，所有已连接的 HDMI CEC 兼 容设备都将切换为待机状态。 • b HDMI ARC 将来源切换至 HDMI ARC 连接。 只 有在通过 HDMI ARC 将回音璧连接至 兼容 HDMI ARC 的电视时才能选择 HDMI ARC。 c HDMI 1 4 ZH-CN o AUDIO SYNC +/增大或减小音频延迟。 p +/- (音量) 增大或减小音量。 q (静音) 静音或恢复音量。 r SURR 选择环绕声或立体声。 s (播放/暂停) 在 USB 模式和蓝牙模式下，播放、暂 停或继续播放（仅适用于支持 AVRCP 的蓝牙设备）。 背面插口 t USB 切换到 USB 模式。 简体中文 u AUX 将音频来源切换至 AUX 连接。 v COAX 将音频来源切换至同轴连接。 w HDMI 2 将来源切换至 HDMI IN 2 连接。 接口 本节包括回音璧上可用接口的概述。 侧面插口 a AUDIO IN-AUX 连接至电视或模拟设备的模拟音频输 出插孔。 b DIGITAL IN-OPTICAL 连接至电视或数字设备的光学音频输 出插孔。 c DIGITAL IN-COAXIAL 连接至电视或数字设备的同轴音频输 出插孔。 d TO TV-HDMI OUT (ARC) 连接至电视的 HDMI 输入插孔。 e HDMI IN 1 / HDMI IN 2 连接至数字设备上的 HDMI 输出。 a AUDIO-IN MP3 播放器的音频输入（3.5 毫米插 孔）。 b f AC MAINS~ 连接至电源。 (USB) USB 存储设备的音频输入。 ZH-CN 5 2 3 连接和设置 本节将帮助您将回音璧连接至电视和其他 设备，然后进行设置。 有关回音璧和附件基本连接的详细信息， 请参阅快速入门指南。 注 在电视上，请打开 HDMI-CEC 操作。 有关详细信息，请参阅电视用户手册。 注 •• 如果电视不兼容于 HDMI ARC，则连接音频线缆 以通过回音璧收听电视音频。 (请参见第 6 页的 ' 连接电视或其他设备的音频') •• 如果您的电视具有 DVI 接口，则可使用 HDMI/ DVI 适配器连接至电视。 但是，某些功能可能不 可用。 •• 有关标识和电源功率，请参阅产品背面或底部的 型号铭牌。 •• 在建立或更改任何连接之前，请确保所有设备均 已与电源插座断开连接。 连接至电视 将回音璧连接至电视。 您可以通过回音璧 收听电视节目的音频。 使用回音璧和电视 提供的最佳品质连接。 通过 HDMI 连接数字设备 通过单一 HDMI 连接将数字设备（例如机 顶盒、DVD/蓝光光盘播放机或游戏控制 台）连接至回音璧。 使用此方法连接设备 并播放文件或玩游戏时， • 电视会自动显示视频，并且 • 音频自动在回音璧上播放。 1 通过 HDMI (ARC) 连接电视 您的回音璧支持带音频回传通道 (ARC) 功 能的 HDMI。 如果您的电视兼容 HDMI ARC，则可使用一根 HDMI 线缆通过回音 璧收听电视音频。 2 3 使用高速 HDMI 线缆将数字设备上 的 HDMI OUT 接口连接至回音璧上的 HDMI IN 1/2。 通过 HDMI OUT (ARC) 将回音璧连接 至电视。 • 如果电视与 HDMI CEC 不兼容，请 在电视上选择正确的视频输入。 在连接的设备上，打开 HDMI-CEC 操 作。 有关详情，请参阅设备的用户手 册。 TV 连接电视或其他设备的音频 1 6 使用高速 HDMI 线缆，将回音璧上的 HDMI OUT (ARC) 接口连接至电视上 的 HDMI ARC 接口。 • 电视上的 HDMI ARC 接口的标记 可能有所不同。 有关详细信息，请 参阅电视用户手册。 ZH-CN 通过回音璧扬声器播放电视或其他设备的 音频。 使用电视、回音璧和其他设备提供的最佳 品质连接。 •• 当通过 HDMI ARC 连接回音璧和电视时，则无 需使用音频连接。 (请参见第 6 页的 '通过 HDMI (ARC) 连接电视') 方案 1：通过数字光纤线缆连接音 频 方案 3：通过模拟音频电缆连接音 频 基本质量音频 1 使用模拟电缆，将回音璧上的 AUX 接 口连接至电视或其他设备上的 AUDIO OUT 接口。 DVD 最佳质量音频 TV 1 使用光纤线缆，将回音璧上的 OPTICAL 接口连接至电视或其他设备 上的 OPTICAL OUT 接口。 • 数字光纤连接器可能标记为 SPDIF 或 SPDIF OUT。 方案 2：通过数字同轴线缆连接音 频 良好质量音频 1 使用同轴线缆，将回音璧上的 COAXIAL 接口连接至电视或其他设备 上的 COAXIAL/DIGITAL OUT 接口。 • 数字同轴连接器可能标记为 DIGITAL AUDIO OUT。 ZH-CN 7 简体中文 注 • 4 使用回音璧 本节旨在帮助您使用回音璧从连接的设备 播放音频。 开始之前 • 根据快速入门指南和本用户手册中所 述，建立必要连接。 • 将回音璧切换至适合其他设备的正确 来源。 调节音量 1 按 +/- (音量) 可增大或减小音量。 • 要静音，请按 (静音)。 • 要恢复声音，请再次按 (静音) 或 按 +/- (音量)。 选择声音 本节将帮助您选择适合于视频或音乐的声 音。 OWN ：根据您的喜好个性化声 音。 环绕声模式 环绕声模式可为您带来醉人的音频体验。 1 按 SURR 可从显示面板中选择声音选 项。 • AUtO ：根据播放的媒体智能选择 最佳环绕声模式。 • OFF ：双声道立体声。 非常适合 于聆听音乐。 • SURR ：多声道环绕声输出。 均衡器 更改回音璧的高频（高音）和低频（低 音）设置。 1 按 TREBLE +/- 或 BASS +/- 可更改 频率。 自动音量调衡 切换至不同来源时，请打开自动音量调 衡，以保持音量恒定。 1 按 AUTO VOL 开启或关闭自动音量。 声音模式 同步画面和声音 根据您的视频或音乐需求选择预定义声音 模式。 如果音频和视频不同步，请延迟音频以匹 配视频。 1 8 按 SOUND 可从显示面板中选择声音 选项。 • AUtO ：基于声音流自动选择声音 设置。 • OFF ：体验电影和音乐的原始音 效，而不增加音效。 • POWEr ：享受令人震撼的街机音 效，适合动作类视频和响亮的聚 会。 • HIGH ：通过增加音效，为枯燥的 电影和音乐增添趣味。 • CLEAr ：聆听音乐中的每一丝细节 和电影中的清晰语音。 • dEEP ：轻松舒适地聆听每一句话 语，享受美妙音乐。 ZH-CN 1 按 AUDIO SYNC +/- 将音频与视频同 步。 夜间模式 使用夜间模式，可在播放音乐时，自动降 低音量，达到安静聆听的效果。 夜间模式 仅适用于杜比数字音轨。 1 按 NIGHT MODE 开启或关闭夜间模 式。 注 注 •• 如果自动音量设置为开启，您将无法启用夜间 模式。 •• 本产品可能不兼容某些类型的 USB 存储设备。 •• 如果您使用 USB 延长线、USB 集线器或 USB 多 功能阅读器，则可能无法识别 USB 存储设备。 连接 MP3 播放器以播放您的音频文件或 音乐。 所需组件 • 一个 MP3 播放器。 • 一根 3.5 毫米立体声音频线缆。 1 2 3 使用 3.5 毫米立体声音频线缆， 将 MP3 播放器连接至回音璧上的 AUDIO-IN 接口。 按遥控器上的 AUDIO-IN。 按 MP3 播放器上的按钮选择和播放音 频文件或音乐。 简体中文 MP3 播放器 •• 不支持数码相机 PTP 协议。 •• 不要在读取文件时移除 USB 存储设备。 •• 不支持受 DRM 保护的音乐文件（MP3、WMA）。 •• 支持 USB 端口：5 伏 ，1 安。 通过蓝牙播放音频 通过蓝牙，将回音璧与蓝牙设备（例如 iPad、iPhone、iPod touch、Android 手机 或笔记本电脑）相连接，然后便可以通过 回音璧扬声器来聆听存储在设备上的音频 文件。 所需组件 • 支持 A2DP、AVRCP 蓝牙规格并具有 蓝牙版本 3.0 + EDR 的蓝牙设备。 • 回音璧与蓝牙设备之间的操作范围约为 10 米（30 英尺）。 USB 存储设备 1 欣赏音乐 USB 存储设备中音乐，例如 MP3 播放器和 USB 闪存等等。 2 所需组件 • 格式为 FAT 文件系统并符合海量存储 类的 USB 存储设备。 • USB 存储设备中的 MP3 或 WMA 文件 1 2 3 将 USB 存储设备连接至回音璧。 按遥控器上的 USB。 3 使用遥控器控制播放。 按钮 / (重复) 操作 播放、暂停或继续播放。 跳至上一个或下一个曲目。 选择或关闭重复/随机播放模 式。 按遥控器上的 Bluetooth 可将回音璧 切换至蓝牙模式。 »» 显示面板上会显示 bt，并闪烁。 在蓝牙设备上，开启蓝牙，搜索并选 择 Philips HTL3120 以开始连接（有关 如何启用蓝牙功能，请参阅蓝牙设备用 户手册）。 »» 连接期间，显示面板上的 bt 会闪 烁。 请稍候，直到听到回音璧发出蜂鸣音。 »» 蓝牙连接成功后，显示面板上会显 示 bt 而不会闪烁。 »» 如果连接失败，显示面板上的 bt 会 持续闪烁。 4 选择并播放蓝牙设备上的音频文件或 音乐。 • 播放期间，如有通话接入，音乐播 放会暂停。 通话结束后恢复播放。 • 如果蓝牙设备支持 AVRCP 规格， 您可以按遥控器上的 / 跳至某 首曲目，或按 暂停/继续播放。 ZH-CN 9 5 要退出蓝牙功能，请选择其他来源。 • 切换回蓝牙模式后，蓝牙连接仍会 处于活动状态。 注 •• 音乐传输可能因设备与回音璧之间的障碍物而中 断，如墙、设备的金属外壳或附近以相同频率工 作的其它设备。 •• 如果要将回音璧与其他蓝牙设备连接，按住遥控 器上的 Bluetooth 可断开当前连接的蓝牙设备。 •• 飞利浦不保证可与所有蓝牙设备完全兼容。 自动待机 播放所连接设备中的媒体时，如果满足以 下条件，回音璧会自动切换至待机模式： • 29 分钟未按任何按钮，且 • 未播放所连接设备中的音频/视频。 5 壁挂安装 注 •• Koninklijke Philips Electronics N.V. 对由于安装 不当而造成的事故、人身伤害或损失不负任何责 任。 如果您有任何疑问，请联系您所在国家/地区 的 Philips 客户服务。 •• 壁装之前，确保墙壁可支持回音璧的重量。 •• 壁装之前，您不必移除回音璧底部的三个橡胶脚 垫，否则橡胶脚垫无法装回。 螺钉长度/直径 根据安装此回音璧的墙壁类型，请确保使 用具有合适长度和直径的螺钉。 3.5-4mm 4mm 应用出厂设置 您可以将回音璧重置为出厂时设定的默认 设置。 1 10 在 AUX 模式下，在三秒内按下 VOL-（音量减）、BASS-（低音减） 和 Treble-（高音减）。 »» 恢复出厂设定完成后，回音璧将自 动关闭并重启。 ZH-CN > 25mm 有关如何壁装回音璧的信息，请参阅快速 入门指南。 注 •• 规格和设计如有更改，恕不另行通知。 功放器 • • • • 总输出功率：120 瓦 RMS（+/0.5dB，30% THD）/96 瓦 RMS（+/0.5 dB，10% THD） 频率响应：20 赫兹 - 20 千赫 / ±3 dB 信噪比：> 65 dB (CCIR) /（A 加权） 输入灵敏度： • AUX：750 毫瓦 • AUDIO-IN ：400 毫伏 蓝牙 •• •• 蓝牙规格：A2DP、AVRCP 蓝牙版本：3.0 + EDR 主装置 •• •• •• • • •• •• 电源：约 110-240 伏，50/60 赫兹 功耗：25 瓦 待机功耗：≤ 0.5 瓦 扬声器阻抗：8 欧姆 扬声器驱动器：4 x 3 英寸低音扬声器 尺寸（宽x高x厚）： 995 x 94 x 102.5 毫米 重量：3.5 千克 遥控器电池 • 2 节 1.5 伏 AAA-R03 音频 • S/PDIF 数字音频输入 • 同轴：IEC 60958-3 • 光纤：TOSLINK USB • • • • • • • 兼容性：高速 USB (2.0) 类别支持：USB 海量存储类 (MSC) 文件系统：FAT16、FAT32 支持 MP3 和 WMA 文件格式 采样频率： • MP3：8 千赫、11 千赫、 12 千赫、16 千赫、22 千赫、 24 千赫、32 千赫、44.1 千赫、 48 千赫 • WMA：44.1 千赫、48 千赫 固定比特率： • MP3：8 kbps-320 kbps • WMA：32 kbps-192 kbps 版本: • WMA：V7、V8、V9 ZH-CN 11 简体中文 6 产品规格 7 故障种类和处 理方法 警告 •• 存在触电危险。 切勿拆下本产品的外壳。 为保证保修的有效性，切勿尝试自行维修 本产品。 如果在使用本产品时遇到问题，请在申请 服务之前检查以下事项。 如果仍遇到问 题，请在 www.philips.com/support 页面上 获得支持。 主装置 回音璧上的按钮不工作。 • 将回音璧的电源断开几分钟，然后重 新连接。 声音 回音璧扬声器没有声音。 • 使用音频线缆将回音璧连接至电视或其 他设备。 然而，在以下情况下，您无 需单独的音频连接： • 回音璧和电视通过 HDMI ARC 进 行连接，或 • 当设备连接至回音璧上的 HDMI IN 接口时。 • 将回音璧重置为出厂设置。 • 在遥控器上，选择正确的音频输入。 • 确保没有将回音璧静音。 声音失真或有回声。 • 如果您通过回音璧播放电视的音频，请 确保将电视静音。 音频和视频不同步。 • 按 AUDIO SYNC +/- 将音频与视频同 步。 12 ZH-CN 蓝牙 设备无法连接回音璧。 • 设备不支持回音璧所需的兼容规格。 • 您尚未启用设备的蓝牙功能。 有关如 何启用该功能，请参阅设备的用户手 册。 • 设备未正确连接。 正确连接设备。 • 回音璧已连接另一台蓝牙设备。 断开 连接的设备，然后重试。 播放所连接蓝牙设备中的音频时音质较 差。 • 蓝牙接收质量较差。 将设备移近回音 璧，或移除设备和回音璧之间的任何 障碍物。 所连接的蓝牙设备时断时续。 • 蓝牙接收质量较差。 将设备移近回音 璧，或移除设备和回音璧之间的任何 障碍物。 • 关闭蓝牙设备的 Wi-Fi 功能以避免干 扰。 • 对于某些蓝牙设备，为节省电量可能会 自动禁用蓝牙连接。 这并不表示回音 璧有任何故障。 Specifications are subject to change without notice © 2013 Koninklijke Philips Electronics N.V. All rights reserved. HTL3120_93_UM_V1.0
