电仪厂30kW（含）以下电机年度维保方案2021.6.24.docx

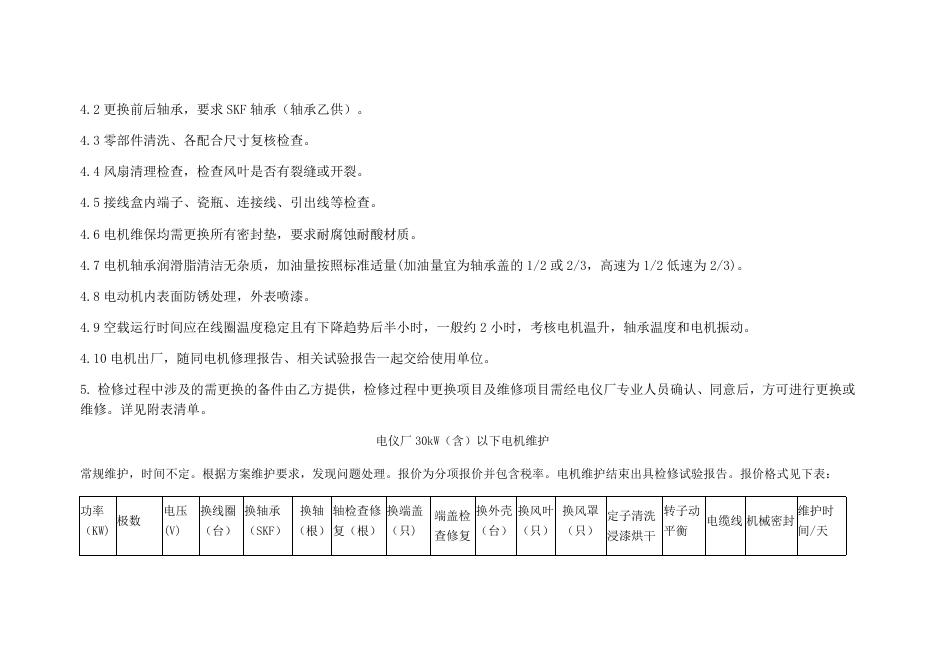

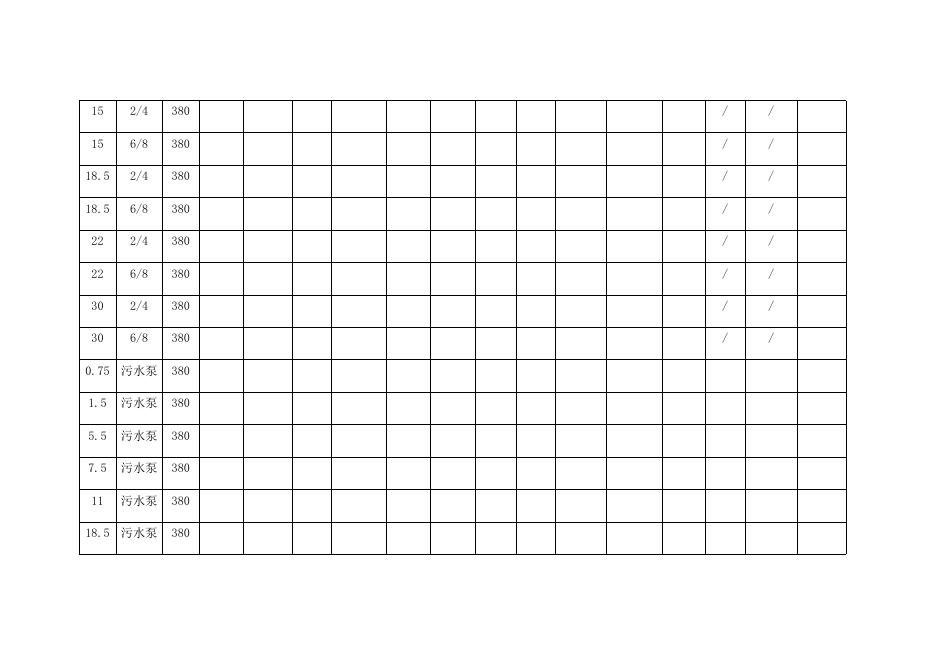

电仪厂 30kW（含）以下电机送外年度维保方案 一、运输要求 序号 类别 具体填写要求 1 乙方负责 修理单位派运车辆必须有防震垫，在运输过程中应固定牢靠（底座、转子及整 机），确保运输过程中不会受到外力损伤。 二、检修方案 1.项目名称 电仪厂 30kW（含）以下电机送外年度维保 2.维修设备位号、名称、技术参数、安装位置 详见附表清单。 3.故障情况说明 考虑 30kW（含）以下电机出现故障急修情况较多。因生产原因时间紧，需在最快时间响应，申请该批电机按照年度维修合同，提前落 实单位，缩短流程，及时送外维修。 4.检修内容 4.1 定子绕组清洗保养、绝缘处理。转子常规检查、修复。 4.2 更换前后轴承，要求 SKF 轴承（轴承乙供）。 4.3 零部件清洗、各配合尺寸复核检查。 4.4 风扇清理检查，检查风叶是否有裂缝或开裂。 4.5 接线盒内端子、瓷瓶、连接线、引出线等检查。 4.6 电机维保均需更换所有密封垫，要求耐腐蚀耐酸材质。 4.7 电机轴承润滑脂清洁无杂质，加油量按照标准适量(加油量宜为轴承盖的 1/2 或 2/3，高速为 1/2 低速为 2/3)。 4.8 电动机内表面防锈处理，外表喷漆。 4.9 空载运行时间应在线圈温度稳定且有下降趋势后半小时，一般约 2 小时，考核电机温升，轴承温度和电机振动。 4.10 电机出厂，随同电机修理报告、相关试验报告一起交给使用单位。 5. 检修过程中涉及的需更换的备件由乙方提供，检修过程中更换项目及维修项目需经电仪厂专业人员确认、同意后，方可进行更换或 维修。详见附表清单。 电仪厂 30kW（含）以下电机维护 常规维护，时间不定。根据方案维护要求，发现问题处理。报价为分项报价并包含税率。电机维护结束出具检修试验报告。报价格式见下表： 功率 （KW) 极数 电压 (V) 换线圈 换轴承 换轴 轴检查修 换端盖 端盖检 换外壳 换风叶 换风罩 定子清洗 转子动 维护时 电缆线 机械密封 （台） （SKF） （根） 复（根） （只) 查修复 （台） （只） （只） 浸漆烘干 平衡 间/天 （只） （台） 0.75 2/4/6 380 / / / 1.1 2/4/6 380 / / / 1.5 2/4/6 380 / / / 2.2 2/4/6 380 / / / 3 2/4/6 380 / / / 4 2/4/6 380 / / / 5.5 2/4 380 / / / 5.5 6/8 380 / / / 7.5 2/4 380 / / / 7.5 6/8 380 / / / 11 2/4 380 / / / 11 6/8 380 / / / 15 2/4 380 / / 15 6/8 380 / / 18.5 2/4 380 / / 18.5 6/8 380 / / 22 2/4 380 / / 22 6/8 380 / / 30 2/4 380 / / 30 6/8 380 / / 0.75 污水泵 380 1.5 污水泵 380 5.5 污水泵 380 7.5 污水泵 380 11 污水泵 380 18.5 污水泵 380 二、工期要求 维修时长 2-3 天，急修电机需 24 小时内响应提电机。 三、验收标准 1、电机空试检查。 2、绝缘电阻： 绝缘＞20MΩ；直流电阻： 相互间差别及相对变化不得大于最小值的 2%。 3、线圈温度： 正常情况外壳＜40℃。 4、轴承温度： 红外线测温仪检测电机轴承温度＜环境温度+5℃。带载定子温度和轴承温度和以前正常运行温度比较，相差不超过 5 ℃。 5、振动：出厂水平、垂直及轴向均＜1.5mm/s，带载振动 2.8 以内符合标准。 6、空载指标：电机空载电流不超过额定电流的 20%-30%，三相电流不平衡值＜5%；空载运行电压为电机额定电压。 7、额定负载下运行不超过额定电流。 8、运行无异常声响。 四、结算方式 单次维修单次结算。 五、质保要求 质保一年。 六、合同期限 2021.7.1-2023.6.30
