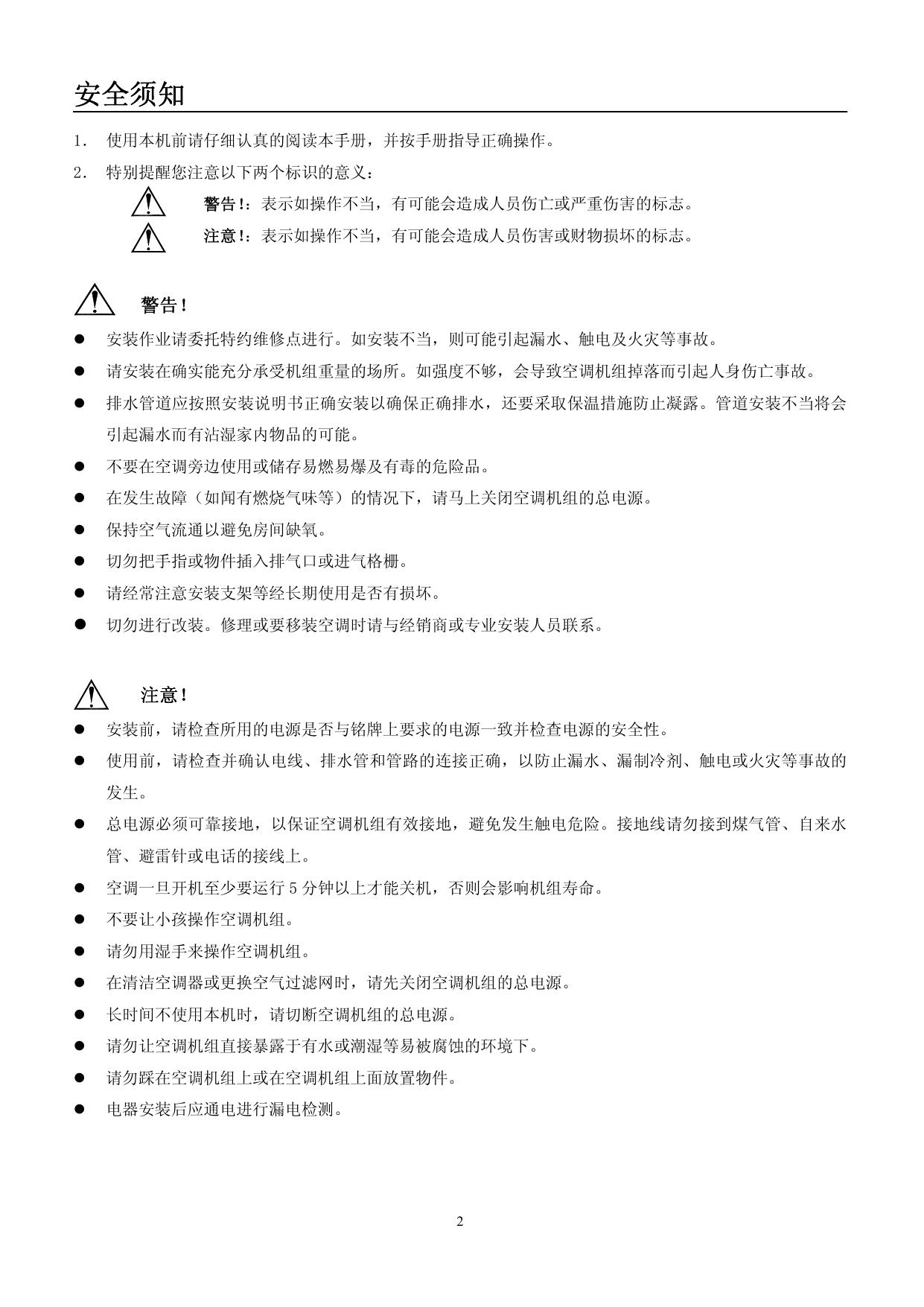

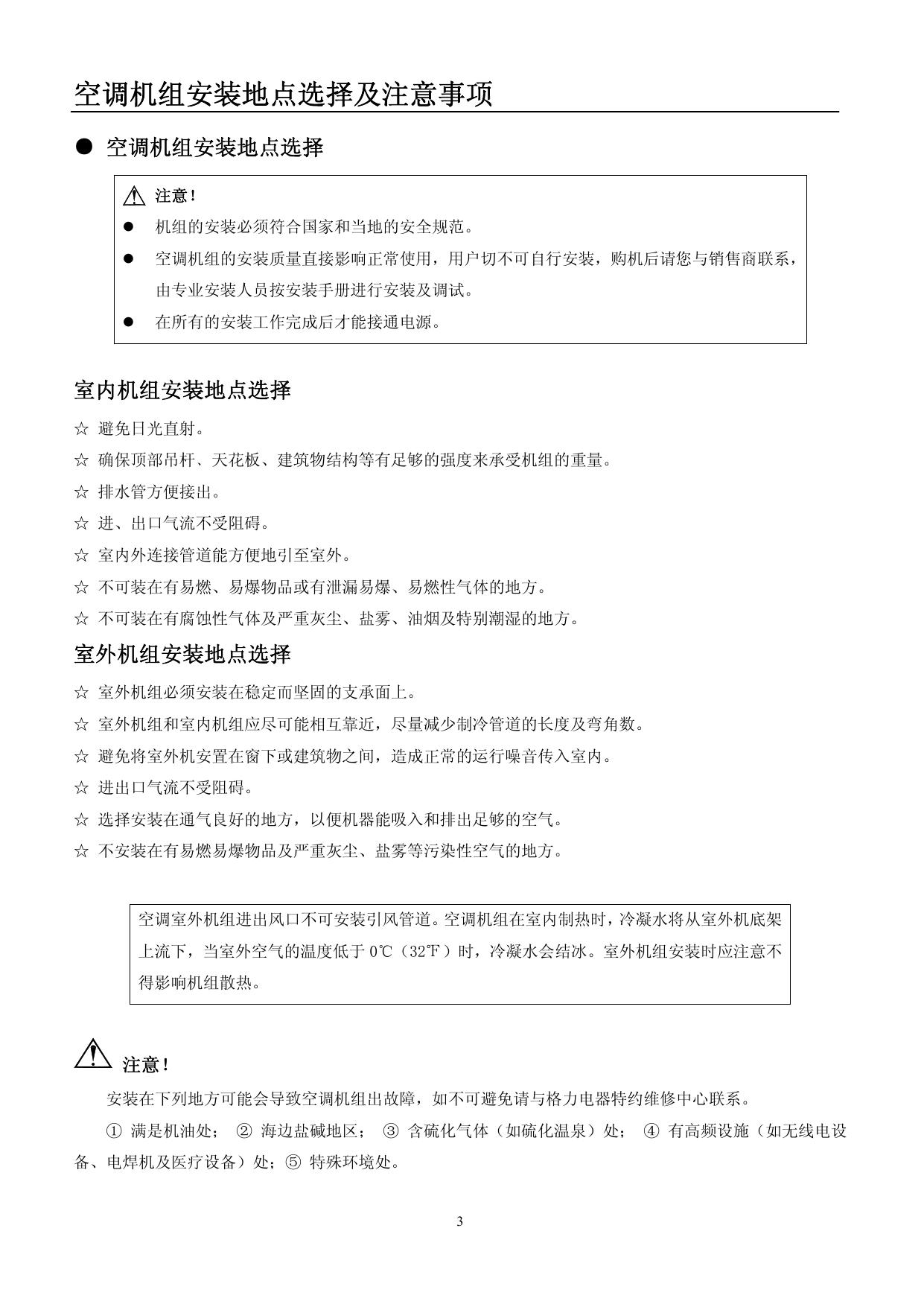

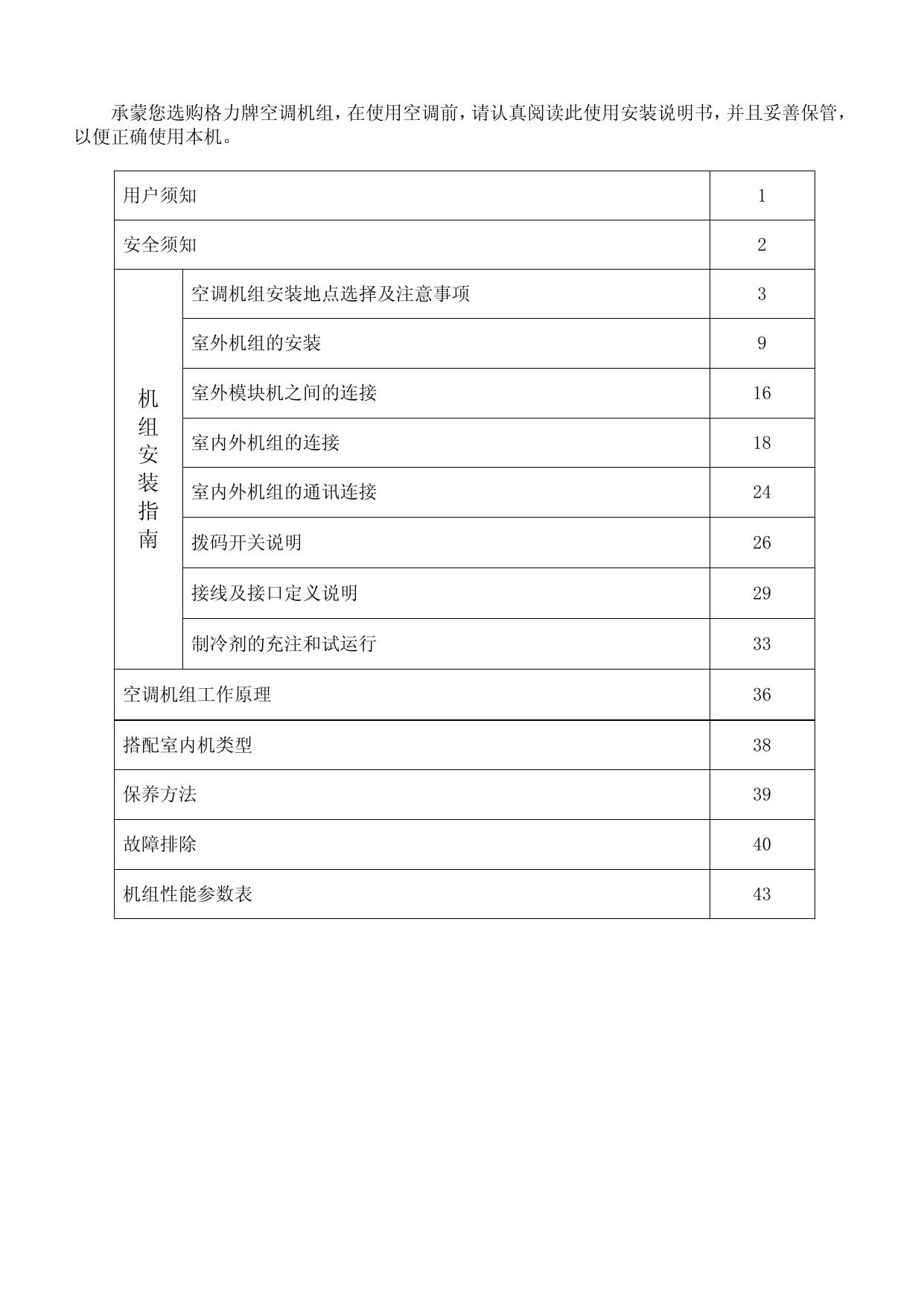

直流变频多联模块化空调机组 安装使用说明书 本说明书适用下列室外机组： 单机机组 GMV(L)-Pdm224W/Na-N1 GMV(L)-Pdm280W/Na-N1 GMV(L)-Pdm335W/Na-N1 GMV(L)-Pdm400W/Na-N1 以及模块化并联机组 GMV(L)-Pdm450W2/Na-N1 ~~~ GMV(L)-Pdm1570W4/Na-N1 安装使用前请仔细阅读本说明书 承蒙您选购格力牌空调机组，在使用空调前，请认真阅读此使用安装说明书，并且妥善保管， 以便正确使用本机。 用户须知 1 安全须知 2 机 组 安 装 指 南 空调机组安装地点选择及注意事项 3 室外机组的安装 9 室外模块机之间的连接 16 室内外机组的连接 18 室内外机组的通讯连接 24 拨码开关说明 26 接线及接口定义说明 29 制冷剂的充注和试运行 33 空调机组工作原理 36 搭配室内机类型 38 保养方法 39 故障排除 40 机组性能参数表 43 用户须知 ☆ 使用时，同时运行的室内机总容量不得大于室外机容量。否则，会导致各室内机制冷（制 热）量不足。 ☆ 每一台室内机根据机组容量需安装一空气开关（或熔断器），所有室内机需安装一总空气开 关。每一台室内机空气开关作为对应室内机短路保护及异常过载用，平时处于合上状态。 而总开关作为所有室内机统一供电用，统一给所有室内机供电或切断电源。 ☆ 为了使空调机组启动顺利， 应在开始运行前 8 小时就把空调机组的总电源开关预先打在 “开” 状态。 ☆ 每台室内机接收停机信号后，该室内机的风机将继续工作 20～70 秒以利用换热器的余冷或 余热，也为下一次使用做准备工作，这是正常现象。 ☆ 当室内机选择的运行模式和室外机运行模式冲突时，五秒钟后室内机故障灯闪烁或线控器 显示操作冲突，室内机停机，此时可将室内机转换运行模式至与室外机运行模式不冲突即 可恢复正常。制冷模式和除湿模式不冲突，送风和任何模式均不冲突。 ☆ 在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于 20 厘米，否 则可能导致机组通讯不正常。 1 安全须知 1． 使用本机前请仔细认真的阅读本手册，并按手册指导正确操作。 2． 特别提醒您注意以下两个标识的意义： 警告！：表示如操作不当，有可能会造成人员伤亡或严重伤害的标志。 注意！：表示如操作不当，有可能会造成人员伤害或财物损坏的标志。 警告！ z 安装作业请委托特约维修点进行。如安装不当，则可能引起漏水、触电及火灾等事故。 z 请安装在确实能充分承受机组重量的场所。如强度不够，会导致空调机组掉落而引起人身伤亡事故。 z 排水管道应按照安装说明书正确安装以确保正确排水，还要采取保温措施防止凝露。管道安装不当将会 引起漏水而有沾湿家内物品的可能。 z 不要在空调旁边使用或储存易燃易爆及有毒的危险品。 z 在发生故障（如闻有燃烧气味等）的情况下，请马上关闭空调机组的总电源。 z 保持空气流通以避免房间缺氧。 z 切勿把手指或物件插入排气口或进气格栅。 z 请经常注意安装支架等经长期使用是否有损坏。 z 切勿进行改装。修理或要移装空调时请与经销商或专业安装人员联系。 注意！ z 安装前，请检查所用的电源是否与铭牌上要求的电源一致并检查电源的安全性。 z 使用前，请检查并确认电线、排水管和管路的连接正确，以防止漏水、漏制冷剂、触电或火灾等事故的 发生。 z 总电源必须可靠接地，以保证空调机组有效接地，避免发生触电危险。接地线请勿接到煤气管、自来水 管、避雷针或电话的接线上。 z 空调一旦开机至少要运行 5 分钟以上才能关机，否则会影响机组寿命。 z 不要让小孩操作空调机组。 z 请勿用湿手来操作空调机组。 z 在清洁空调器或更换空气过滤网时，请先关闭空调机组的总电源。 z 长时间不使用本机时，请切断空调机组的总电源。 z 请勿让空调机组直接暴露于有水或潮湿等易被腐蚀的环境下。 z 请勿踩在空调机组上或在空调机组上面放置物件。 z 电器安装后应通电进行漏电检测。 2 空调机组安装地点选择及注意事项 ● 空调机组安装地点选择 注意！ z 机组的安装必须符合国家和当地的安全规范。 z 空调机组的安装质量直接影响正常使用，用户切不可自行安装，购机后请您与销售商联系， 由专业安装人员按安装手册进行安装及调试。 z 在所有的安装工作完成后才能接通电源。 室内机组安装地点选择 ☆ 避免日光直射。 ☆ 确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量。 ☆ 排水管方便接出。 ☆ 进、出口气流不受阻碍。 ☆ 室内外连接管道能方便地引至室外。 ☆ 不可装在有易燃、易爆物品或有泄漏易爆、易燃性气体的地方。 ☆ 不可装在有腐蚀性气体及严重灰尘、盐雾、油烟及特别潮湿的地方。 室外机组安装地点选择 ☆ 室外机组必须安装在稳定而坚固的支承面上。 ☆ 室外机组和室内机组应尽可能相互靠近，尽量减少制冷管道的长度及弯角数。 ☆ 避免将室外机安置在窗下或建筑物之间，造成正常的运行噪音传入室内。 ☆ 进出口气流不受阻碍。 ☆ 选择安装在通气良好的地方，以便机器能吸入和排出足够的空气。 ☆ 不安装在有易燃易爆物品及严重灰尘、盐雾等污染性空气的地方。 空调室外机组进出风口不可安装引风管道。空调机组在室内制热时，冷凝水将从室外机底架 上流下，当室外空气的温度低于 0℃（32℉）时，冷凝水会结冰。室外机组安装时应注意不 得影响机组散热。 注意！ 安装在下列地方可能会导致空调机组出故障，如不可避免请与格力电器特约维修中心联系。 ① 满是机油处； ② 海边盐碱地区； ③ 含硫化气体（如硫化温泉）处； ④ 有高频设施（如无线电设 备、电焊机及医疗设备）处；⑤ 特殊环境处。 3 空调机组安装地点选择及注意事项 ● 电线布置 ☆ 按国家布线规则进行安装。 ☆ 电源一定要使用额定电压及空调机组专用电路。 ☆ 请不要用力拉动电源线。 ☆ 所有电器安装务必由专业人士按当地法律、规章和本说明书进行。 ☆ 电源软线线径应足够大，电源软线和连接线损坏必须用专用的软线来更换。 ☆ 接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。固定线路中必须备有足够容量的 漏电保护开关和空气开关（可参考下表）。空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载 都得到保护。 GMV(L)- Pdm280W/Na-N1 空气开 关容量 32A 推荐导线（截面 mm2×根数） 6.0×5 GMV(L)- Pdm400W/Na-N1 40A 10.0m×5 6.0×5+6.0×5 GMV(L)- Pdm504W2/Na-N1 6.0×5+6.0×5 6.0×5+6.0×5 10.0×5+10.0× 5 10.0×5+10.0× 5 6.0×5+6.0× 5+10.0×5 10.0×5+10.0× 5+10.0×5 10.0×5+10.0× 5+10.0×5 6.0×5+6.0×5 +10.0×5+10.0 ×5 6.0×5+6.0×5 +10.0×5+10.0 ×5 10.0×5+10.0× 5+10.0× 5+10.0×5 10.0×5+10.0× 5+10.0× 5+10.0×5 GMV(L)- Pdm615W2/Na-N1 63A 63A GMV(L)- Pdm730W2/Na-N1 80A GMV(L)- Pdm850W3/Na-N1 100A GMV(L)- Pdm950W3/Na-N1 125A GMV(L)-Pdm1065W3/Na-N1 125A GMV(L)-Pdm1180W3/Na-N1 125A GMV(L)-Pdm1300W4/Na-N1 160A GMV(L)-Pdm1405W4/Na-N1 160A GMV(L)-Pdm1520W4/Na-N1 160A GMV(L)- Pdm224W/Na-N1 空气开 关容量 32A 推荐导线（截面 mm2×根数） 6.0×5 GMV(L)- Pdm335W/Na-N1 40A 10.0m×5 GMV(L)- Pdm450W2/Na-N1 GMV(L)- Pdm560W2/Na-N1 63A 63A GMV(L)- Pdm670W2/Na-N1 80A GMV(L)- Pdm785W2/Na-N1 80A GMV(L)- Pdm900W3/Na-N1 100A GMV(L)-Pdm1005W3/Na-N1 125A GMV(L)-Pdm1130W3/Na-N1 125A GMV(L)-Pdm1235W4/Na-N1 160A GMV(L)-Pdm1350W4/Na-N1 160A GMV(L)-Pdm1456W4/Na-N1 160A GMV(L)-Pdm1570W4/Na-N1 160A 使用机型 使用机型 6.0×5+10.0×5 10.0×5+10.0× 5 6.0×5+6.0× 5+6.0×5 6.0×5+10.0× 5+10.0×5 10.0×5+10.0× 5+10.0×5 10.0×5+10.0× 5+10.0×5 6.0×5+6.0×5 +10.0×5+10.0 ×5 10.0×5+10.0× 5+10.0×5+10.0 ×5 10.0×5+10.0× 5+10.0×5+10.0 ×5 如上参数中的独立模块：GMV(L)-Pdm224W/Na-N1~GMV(L)-Pdm400W/Na-N1 所对应空气开关容量和推荐导线是指单独一 个模块单元所需参数。延伸机型 GMV(L)-Pdm450W2/Na-N1~GMV(L)-Pdm1570W4/Na-N1 的空气开关容量及推荐导线截面是指 接能切断总模块的空气开关和总电源线的参数。具体各个模块的空开容量及导线仍以独立模块单元规格为准。导线截面积适用 于最长 15 米的距离范围，如距离超过 15 米，必须相应的增大导线截面积以免电流过载烧断导线或造成火灾。 ☆ 电源线连接 4 空调机组安装地点选择及注意事项 ☆ 模块化机型组合及空气开关选型列表 产品型号 QF 容 量(A) 机组 A QFA 容量 (A) 机组 B QFB 容量 (A) 机组 C QFC 容 量(A) 机组 D QFD 容量 (A) GMV(L)Pdm224W/Na-N1 32 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm280W/Na-N1 32 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm335W/Na-N1 40 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm400W/Na-N1 40 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm450W2/Na-N1 63 GMV(L)-Pdm224 W/Na-N1 32 GMV(L)-Pdm224 W/Na-N1 32 --------- --- --------- --- GMV-Pdm504W2/ Na-N1 63 GMV(L)-Pdm224 W/Na-N1 32 GMV(L)-Pdm280 W/Na-N1 32 --------- --- --------- --- GMV-Pdm560W2/ Na-N1 63 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)-Pdm280 W/Na-N1 32 --------- --- --------- --- GMV-Pdm615W2/ Na-N1 63 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)Pdm335W/Na-N1 50 --------- --- --------- --- GMV-Pdm670W2/ Na-N1 80 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 --------- --- --------- --- GMV-Pdm730W2/ Na-N1 80 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 --------- --- --------- --- GMV-Pdm785W2/ Na-N1 80 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 --------- --- --------- --- GMV-Pdm850W3/ Na-N1 100 GMV(L)Pdm280W/Na-N1 32 GMV(L)Pdm280W/Na-N1 32 GMV(L)Pdm280W/Na-N1 32 --------- --- GMV-Pdm900W3/ Na-N1 100 GMV(L)Pdm280W/Na-N1 32 GMV(L)Pdm280W/Na-N1 32 GMV(L)Pdm335W/Na-N1 40 --------- --- GMV-Pdm950W3/ Na-N1 125 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 --------- --- GMV-Pdm1005W3 /Na-N1 125 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 --------- --- GMV-Pdm1065W3 /Na-N1 125 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 --------- --- GMV-Pdm1130W3 /Na-N1 125 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 --------- --- GMV-Pdm1180W3 /Na-N1 125 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 --------- --- GMV-Pdm1235W4 /Na-N1 160 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV-Pdm1300W4 /Na-N1 160 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV-Pdm13505W 3/Na-N1 160 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)-Pdm280 W/Na-N1 32 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV-Pdm1405W4 /Na-N1 160 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV-Pdm1456W4 /Na-N1 160 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV-Pdm1520W4 /Na-N1 160 GMV(L)Pdm335W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV-Pdm1570W4 /Na-N1 160 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 GMV(L)Pdm400W/Na-N1 40 5 空调机组安装地点选择及注意事项 ☆ 模块化机型组合及电源线选型列表(线径默认单位为 mm2；所有导线均需为 5 芯) 产品型号 电源 线1 线径 机组 A A 线 径 机组 B B 线 径 机组 C C 线 径 机组 D D 线 径 GMV(L)Pdm224W/Na-N1 6.0 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm280W/Na-N1 6.0 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm335W/Na-N1 10.0 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm400W/Na-N1 10.0 --------- --- --------- --- --------- --- --------- --- GMV(L)Pdm450W2/Na-N1 16.0 GMV(L)Pdm224W/Na-N1 6.0 GMV(L)Pdm224W/Na-N1 6.0 --------- --- --------- --- GMV-Pdm504W2/ Na-N1 16.0 GMV(L)-Pdm224 W/Na-N1 6.0 GMV(L)-Pdm280W /Na-N1 6.0 --------- --- --------- --- GMV-Pdm560W2/ Na-N1 16.0 GMV(L)-Pdm280 W/Na-N1 6.0 GMV(L)-Pdm280W /Na-N1 6.0 --------- --- --------- --- GMV-Pdm615W2/ Na-N1 25.0 GMV(L)-Pdm280 W/Na-N1 6.0 GMV(L)Pdm335W/Na-N1 10.0 --------- --- --------- --- GMV-Pdm670W2/ Na-N1 25.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 --------- --- --------- --- GMV-Pdm730W2/ Na-N1 25.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 --------- --- --------- --- GMV-Pdm785W2/ Na-N1 25.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 --------- --- --------- --- GMV-Pdm850W3/ Na-N1 35.0 GMV(L)-Pdm280 W/Na-N1 6.0 GMV(L)-Pdm280W /Na-N1 6.0 GMV(L)Pdm280W/Na-N1 6.0 --------- --- GMV-Pdm900W2/ Na-N1 35.0 GMV(L)-Pdm280 W/Na-N1 6.0 GMV(L)-Pdm280W /Na-N1 6.0 GMV(L)Pdm335W/Na-N1 10.0 --------- --- GMV-Pdm950W3/ Na-N1 35.0 GMV(L)-Pdm280 W/Na-N1 6.0 GMV(L)-Pdm335W /Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 --------- --- GMV-Pdm1005W3 /Na-N1 35.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 --------- --- GMV-Pdm1065W3 /Na-N1 35.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 --------- --- GMV-Pdm1130W3 /Na-N1 35.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 --------- --- GMV-Pdm1180W3 /Na-N1 35.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 --------- --- GMV-Pdm1235W4 /Na-N1 50.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10. 0 GMV-Pdm1300W4 /Na-N1 50.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 GMV-Pdm1350W4 /Na-N1 50.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm280W/Na-N1 6.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 GMV-Pdm1405W4 /Na-N1 50.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 GMV-Pdm1456W4 /Na-N1 50.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 GMV-Pdm1520W4 /Na-N1 50.0 GMV(L)Pdm335W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 GMV-Pdm1570W4 /Na-N1 50.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10.0 GMV(L)Pdm400W/Na-N1 10. 0 6 空调机组安装地点选择及注意事项 注： （1）空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护，应选用“D”型断路器。 （2）以上选型的条件：电源线规格是指 BV 单芯线（2～4 根）穿塑料管时敷设且使用环境温度为 40℃时 所选用的规格，空气开关为温度 40℃时所使用。如果现场实际安装条件有所改变，请按照厂家提供的电 源线、空气开关规格书，酌情选择使用。 （3）空开的额定值应大于机组工作的最大电流，不应大于下级线径的载流量； （4）一些特殊情况下考虑到空气开关安装的环境变化是要考虑降容使用的，如并列安装，散热不佳或使 用环境温度较高等 （5）线径的载流量与敷设方式、环境温度、导线的材料或耐热等级有一定关系，但上述情况发生变化时， 需对线径的选择重新确认。 ☆ 室内机电源规格 表 A:如下断路器指的是对应同一系统所有内机接总电源的断路器容量 室内机合计容量 断路器容量（A） 电源线最小截面积（mm2） 接地线最小截面积（mm2） 10A 以下 10 1.5 1.5 20～10A 20 2.5 2.5 32～20A 32 4.0 4.0 40~32A 40 6.0 6.0 50~40A 50 10.0 10.0 63~50A 63 16.0 16.0 80~63A 80 35.0 16.0 100~80A 100 35.0 16.0 125~100A 125 50.0 25.0 注：具体参数请根据客户当地国家国情及法律规定进行具体修订。 表 B:每一台室内机单独安装断路器的容量及电源线的规格。注意室内机的断路器是作为对应室内机短路保护 及异常过载用，平时处于合上状态。所有断路器终端须统一接到一个总电源开关，用于切断所有内机电源。 室内机型号 断路器容量（A） 接地线最小截面积（mm2） 电源线最小截面积（mm2） 壁挂机 10 1.0 1.0 风管机（纯热泵或单冷） 10 1.0 1.0 天井机（纯热泵或单冷） 10 1.0 1.0 单面出风天井机 10 1.0 1.0 柜机 10 1.0 1.0 7 空调机组安装地点选择及注意事项 如果内机选择带辅助电加热的，则须根据辅助电加热的容量大小选择断路器容量，以下是须特别配置的断路 器的机型 断路器容量（A） 接地线最小截面积（mm2） 电源线最小截面积（mm2） 22、28、32、36 风管机 10 1.0 1.0 40、45、50 风管机 13 1.5 1.5 56、63、71、80 风管机 20 2.5 2.5 90、100、112、125、140 风管 13 1.5 1.5 机 28、36、45、50 天井机 10 1.0 1.0 56、63、71 天井机 13 1.5 1.5 80、90、112、125 天井机 13 1.5 1.5 22、25、28、32、36 超薄风管 10 1.0 1.0 机 超薄风管 40、45、50 13 1.5 1.5 56、63、71 超薄风管 16 2.5 2.5 室内机型号（带辅电） ● 接地要求 ☆ 空调机组为Ⅰ类电器，请务必采取可靠接地措施。 ☆ 空调机组内的黄绿双色线为接地线，切不可移作它用，更不可将其剪断。不能用自攻螺钉固定。否则，将 带来触电危险。 ☆ 接地电阻，应符合国家标准 GB17790 的要求。 ☆ 用户电源必须提供可靠接地端。请不要把接地线接到下列地方： ① 自来水管； ② 煤气管； ③ 排污管； ④ 专业人士认为不可靠的其它地方。 ● 注意噪声 ☆ 把空调机组安装在通风良好的地方，否则会降低工作能力或增加噪声。 ☆ 把空调机组牢靠安装在能充分支承其重量的底架上，否则会引起振动和噪声。 ☆ 安装室外机组时，应使热风或噪声不干扰邻居。 ☆ 室外机组的出风口附近不要堆放障碍物，否则会降低工作能力或增加噪声。 ☆ 空调机组若在使用中出现异常声音，请立即与销售商联系。 ● 安装用附件 各室内机和室外机安装用附件请参阅各自包装箱内的装箱单。 8 室外机组的安装 ● 室外机安装注意事项 为了使机组良好运行，安装位置的选择必须遵循以下原则： ☆ 安装室外机应该使室外机排出的空气不会回流并且在机器的周围留出足够的维修空间； ☆ 安装点必须通风良好，以使机器能吸入和排出足够的空气。确保机器进风和出风没有障碍，若有障碍请移 开阻挡空气进、出风的障碍物； ☆ 安装处足以承受室外机的重量，并能隔音及震动。并保证机组的出风和噪音不影响邻居； ☆ 室外机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤钣金件，以防日后生锈； ☆ 尽量避免阳光直射； ☆ 安装处必须能排出雨水和化霜形成的水； ☆ 安装处必须保证机器不会被埋在雪中，不受垃圾和油雾的影响； ☆ 室外机组安装应采用橡胶减震垫或弹簧减震器等，以满足噪声及振动要求； ☆ 安装尺寸应符合本说明书安装要求，室外机组必须固定在安装处； ☆ 机组安装应由专业人员进行。 ● 室外机安装 产品安装尺寸示意 1 GMV(L)-Pdm224W/Na-N1、GMV(L)-Pdm280W/Na-N1 外形 （机组图片仅供参考，请以实物为准） 9 室外机组的安装 2 GMV(L)-Pdm335W/Na-N1、GMV(L)-Pdm400W/Na-N1 外形 （机组图片仅供参考，请以实物为准） 3. 室外机安装孔位 GMV(L)-Pdm224W/Na-N1、GMV(L)-Pdm280W/Na-N1 室外机安装孔位 10 室外机组的安装 GMV(L)-Pdm335W/Na-N1、GMV(L)-Pdm400W/Na-N1 室外机安装孔位 4. 室外机安装空间要求 4.1 单台室外机组的安装空间 a.GMV(L)-Pdm224W/Na-N1、GMV(L)-Pdm280W/Na-N1、GMV(L)-Pdm335W/Na-N1、GMV(L)-Pdm400W/Na-N1 室外机基本安装空间尺寸要求 (a) 11 室外机组的安装 b. GMV(L)-Pdm450W2/Na-N1、GMV(L)-Pdm504W2/Na-N1、GMV(L)-Pdm560W2/Na-N1、GMV(L)-Pdm615W2/Na-N1、 GMV(L)-Pdm670W2/Na-N1、GMV(L)-Pdm730W2/Na-N1、GMV(L)-Pdm785W2/Na-N1 室外机基本安装空间尺寸要求 出风口 出风口 电器盒、出管方向在此面 电器盒、出管方向在此面 (b) c. GMV(L)-Pdm850W3/Na-N1 、 GMV(L)-Pdm900W3/Na-N1 、 GMV(L)-Pdm950W3/Na-N1 、 GMV(L)-Pdm1005W3/Na-N1 、 GMV(L)-Pdm1065W3/Na-N1、GMV(L)-Pdm1130W3/Na-N1、GMV(L)-Pdm1180W3/Na-N1 室外机基本安装空间尺寸要求 d. GMV(L)-Pdm1235W4/Na-N1 、 GMV(L)-Pdm1300W4/Na-N1 、 GMV(L)-Pdm1350W4/Na-N1 、 GMV(L)-Pdm1405W4/Na-N1 、 GMV(L)-Pdm1456W4/Na-N1 、GMV(L)-Pdm1520W4/Na-N1、GMV(L)-Pdm1570W4/Na-N1 室外机基本安装空间尺寸要求 出风口 出风口 电器盒、出管方向在此面 (c) 电器盒、出管方向在此面 (d) 12 室外机组的安装 对于室外机的四侧均有墙壁包围的情况，按照上述的最基本空间要求； 对于室外机的前侧与左侧（或右侧）是开放空间的情况： 对墙壁的高度没有限制 对于机器顶部存在顶墙（挡风类障碍物）的情况，原则上要求机器顶部距顶墙 3000mm 以上。若机器前、后、 左、右侧的周围空间都是开放空间，要求机器顶部距顶墙 1500mm 以上。如果尺寸不足 1500mm，或者是机器周 围的空间非开放空间，则需要接一根回风管以保持流畅的通风。 4.2 多台室外机组的安装空间 为保持通风流畅，要保证机组的顶部开放，无挡风类障碍物。 对于室外机组的前侧与左侧（或右侧）是开放空间的情况： 机组按相同方向安装 对墙壁的高度没有限制 后侧 前侧 后侧 前侧 最多四台机器并排 与旁边一台外机距离 机组背对背安装 对墙壁的高度没有限制 前侧 后侧 后侧 前侧 最多四台机器并排 与旁边一台外机距离 13 室外机组的安装 对于室外机组的周围均有墙壁的情况： 建议机组按相同方向安装。 对墙壁的高度没有限制 后侧 前侧 后侧 前侧 最多四台机器并排 4.3 外机安装时考虑季节风的因素 正确 正确 不正确 防护罩 新风吸入口 新风吸入口 一侧（后侧） 一侧（后侧） 新风吸入口 一侧（后侧） 新风吸入口 一侧（后侧） 在这种情况下，化霜时间会延长 4.4 外机安装时考虑雪的因素 为防止积雪盖住送风口和回风口，要求使用一个送风口防护罩和回风口防护罩以及一个较高的地基底座。 正确 不正确 送风口防护罩 （安装现场提供） 季节风 季节风 回风口防护罩 （安装现场提供） 底座高度要考虑到积雪 14 室外机组的安装 ●电气接线 注意: ☆ 室外机电源和室内机电源可以为统一供电，也可以分开供电，但各室内机电源必须为统一供电。 ☆ 必须安装可切断整个系统电源的断路器。 电源线的连接： 1. 线缆穿过橡胶圈。 2. 把电源线接到标有“L1，L2，L3，N”的端子及接地螺钉上。 3. 用压线夹把线缆夹紧固定。 配线（通讯）的连接： 1. 打开室外机电器盒盖。 2. 把配线（通讯）从侧板过线孔穿入，再通过电器盒的橡胶圈。 3. 把配线（通讯）插到室外机电路板上的四位针座 CN46 或 CN28 内。 4. 用线扎把配线（通讯）扎紧固定。 5. 将接线盖板安装回原处，拧紧螺丝，将面板盖回。 15 室外模块机之间的连接 室外并联模块机之间的连接有以下三种需要做的安装连接过程： z 模块机之间的气侧并联连接； z 模块机之间的液侧并联连接； z 模块机之间的油平衡并联连接。 1． 室外模块机之间的气侧、液侧并联连接采用模块连接组件进行连接，可从下表中的选取： 型号 名称 图示 ML01-液管 单台室外机模块 对应组件 ML01 ML01-气管 模块机之间的连接需要根据总容量选取相应管径的铜管将模块连接组件相应管径连接起来，因此焊接模 块连接组件时，可能存在割管现象，这是正常的；同时会有相应的连接管长度需要安装人员根据实际情况进 行设计的情况。 如果需要割管请用切管器在不同接管尺寸的中部切开，并去除毛刺。如下图所示： 从中间切开 2． 室外模块机之间连接配管尺寸 室外机为单模块机时，气管和液管连接配管尺寸根据下表选择； 室外机为双模块或者三模块以上并联时，室外模块机与模块连接组件 ML01 之间的配管尺寸根据下表选 择，并相应选择 ML01 模块连接端的尺寸（可能存在割管现象，这是正常的，割管后去除毛刺）： 单模块容量 气管(mm） 液管(mm) C≤280 φ22.2 φ9.52 280
