铱泰ETCR6500钳形电流表使用说明书

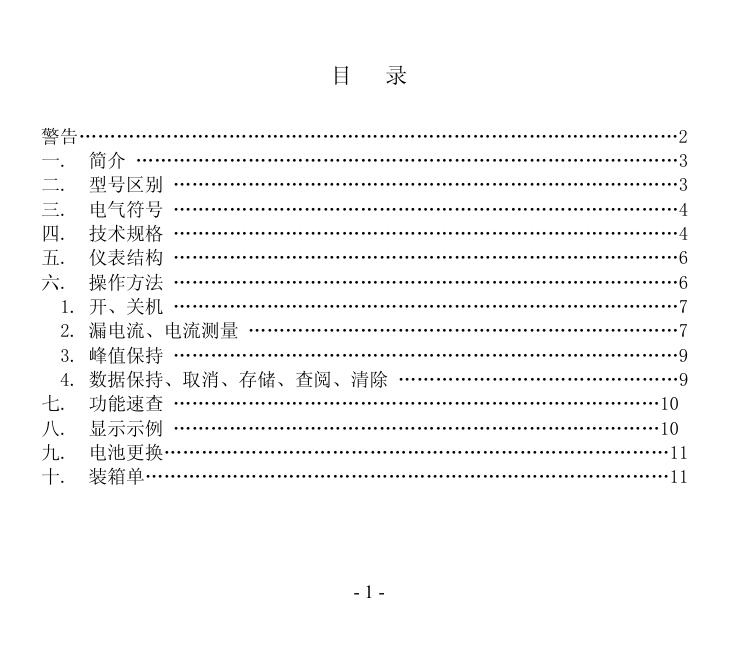

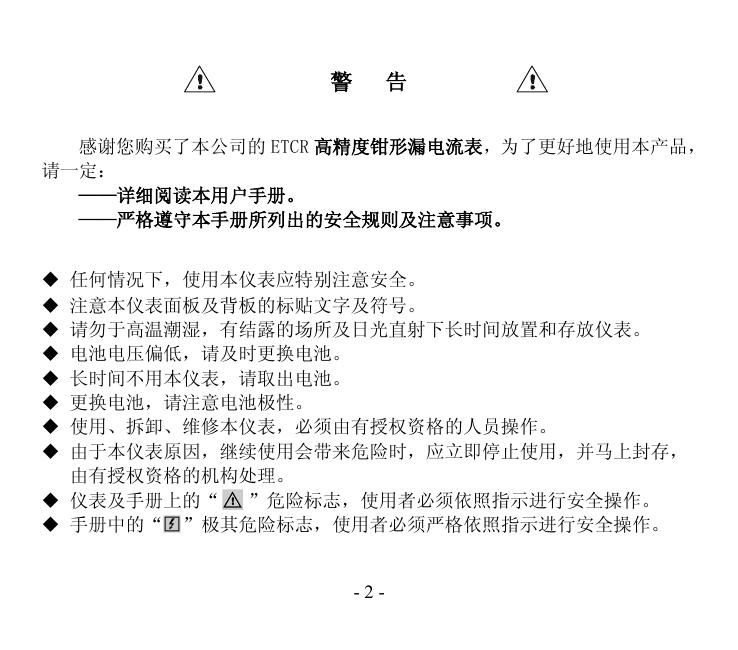

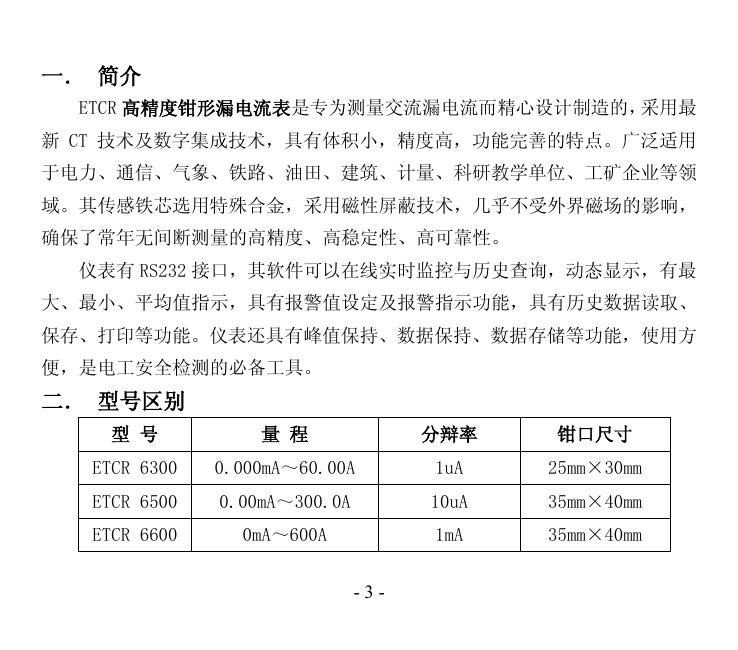

目 录 警告……………………………………………………………………………………2 一. 简介 ……………………………………………………………………………3 二. 型号区别 ………………………………………………………………………3 三. 电气符号 ………………………………………………………………………4 四. 技术规格 ………………………………………………………………………4 五. 仪表结构 ………………………………………………………………………6 六. 操作方法 ………………………………………………………………………6 1. 开、关机 ………………………………………………………………………7 2. 漏电流、电流测量 ……………………………………………………………7 3. 峰值保持 ………………………………………………………………………9 4. 数据保持、取消、存储、查阅、清除 ………………………………………9 七. 功能速查 ……………………………………………………………………10 八. 显示示例 ……………………………………………………………………10 九. 电池更换………………………………………………………………………11 十. 装箱单…………………………………………………………………………11 -1- 警 告 感谢您购买了本公司的 ETCR 高精度钳形漏电流表，为了更好地使用本产品， 请一定： ——详细阅读本用户手册。 ——严格遵守本手册所列出的安全规则及注意事项。 u u u u u u u u 任何情况下，使用本仪表应特别注意安全。 注意本仪表面板及背板的标贴文字及符号。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。 电池电压偏低，请及时更换电池。 长时间不用本仪表，请取出电池。 更换电池，请注意电池极性。 使用、拆卸、维修本仪表，必须由有授权资格的人员操作。 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存， 由有授权资格的机构处理。 u 仪表及手册上的“ ”危险标志，使用者必须依照指示进行安全操作。 u 手册中的“ ”极其危险标志，使用者必须严格依照指示进行安全操作。 -2- 一． 简介 ETCR 高精度钳形漏电流表是专为测量交流漏电流而精心设计制造的，采用最 新 CT 技术及数字集成技术，具有体积小，精度高，功能完善的特点。广泛适用 于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领 域。其传感铁芯选用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响， 确保了常年无间断测量的高精度、高稳定性、高可靠性。 仪表有 RS232 接口，其软件可以在线实时监控与历史查询，动态显示，有最 大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、 保存、打印等功能。仪表还具有峰值保持、数据保持、数据存储等功能，使用方 便，是电工安全检测的必备工具。 二． 型号区别 型 号 量 程 分辩率 钳口尺寸 ETCR 6300 0.000mA～60.00A 1uA 25mm×30mm ETCR 6500 0.00mA～300.0A 10uA 35mm×40mm ETCR 6600 0mA～600A 1mA 35mm×40mm -3- 三． 电气符号 极其危险！操作者必须严格遵守安全规则，否则有电击危险， 造成人身伤害或伤亡事故。 危险！操作者必须严格遵守安全规则，否则有电击危险，造成 人身伤害或伤亡事故。 警告！必须严格遵守安全规则，否则造成人身伤害或设备损坏。 双重绝缘 交流（AC） 直流（DC） 四． 技术规格 功 能 电 源 测试方式 显示模式 仪表尺寸 LCD 尺寸 交流漏电流测量，交流电流测量，在线交流电流测量 锌锰干电池 6F22 9V 钳形 CT，积分方式 4 位 LCD 显示 高宽厚：约 175mm×70mm×38mm 35mm×21.5mm；显示域：32mm×15mm 采样速率 约 2 次/秒 频 换 50Hz、60Hz 自动识别 全自动切换 率 档 -4- 测量精度 （23℃±3 ℃，70%RH 以下） 线路电压 RS232 接口 数据存储 0～60A: ±1.5%±5dgt 60A～200A: ±2%±5dgt 200A～300A: ±3%±5dgt 300A～600A: ±4%±5dgt AC600V 以下线路测试 具有 RS232 接口，存储数据可以上传电脑，软件监控 99 组，闪烁显示“FULL”符号表示存储已满 峰值保持 峰值捕获保持功能，测试中长按 HOLD 不放手显示峰值 数据保持 数据保持功能： “DH”符号显示 溢出显示 自动关机 超量程溢出功能： “OL”符号显示 开机约 5 分钟后，仪表自动关机，以降低电池消耗 当电池电压降到约 7.2V 时，电池电压低符号“ ”显 示，提醒更换电池。 约 120g（含电池） 约 5mW 0℃～40℃； 80%rh 以下 -10℃～60℃；70%rh 以下 AC2kV/rms (铁心与盒之间) 电池电压 仪表质量 额定功率 工作温湿度 存放温湿度 绝缘强度 -5- 适合安规 IEC1010-1、IEC1010-2-032、污染等 2、CAT Ⅲ(600V) 五． 仪表结构 1. 2. 3. 4. 5. 6. 7. 8. 9. 钳头 仪表上盖 扳机（控制钳头开合） HOLD 键（组合键） POWER 键（组合键） LCD 显示器 RS232 接口，数据上传电脑 仪表下盖 电池盖板 六．操作方法 1．开、关机 按 POWER 键开机，LCD 显示，再按 POWER 键关机。仪表开机约 5 分钟后 LCD 闪烁，提示将自动关机， 闪烁 30 秒后正式关机，以降低电池消耗。若 LCD -6- 闪烁时按 POWER 键，仪表将持续工作 5 分种。若开机后 LCD 显示较暗，可 能电池电压太低，请更换电池。 2．漏电流、电流测量 有高压，极其危险！必须由经培训并取得授权资格的人员 操作，操作者必须严格遵守安全规则，否则有电击的危险， 造成人身伤害或伤亡事故。 危险！不能用于测量超过上量限的电流。否则有电击危险， 造成人身伤害或设备损坏。 1）打开仪表电源。 2）按下板机打开钳头，钳住被测量导线。 （注意钳头必须充分闭合） 把火线、零线一齐钳住即测量电器设备的漏电流。（需注 意 2 根） 把地线钳住即测量电器设备该接地线的漏电流。（需注意 单根） 把主线钳住即测量该主线路的总电流。 （需注意单根） -7- （参考图例） -8- 注意！为了安全，测量大电流时，在确认已正确操作测 试完毕后，请将仪表移离被测导线。 3）读取 LCD 显示数据。如显示“OL A”符号，则被测线路电流超出了本 仪表的最高上量限，请选用更高量限的仪表进行测试。 不易读取的场所，请使用数据保持功能。若[DH]标志显 示，必须先解除数据保持状态，然后再进行测试。 3．峰值保持 测试中按住 HOLD 键不放（超过 3 秒） ，出现“PEHd”符号，仪表自动捕获 显示此时间段内线路的电流峰值，松手则返回测试状态。 4．数据保持、取消、存储、查阅、清除 1）测试过程中短按 HOLD 键（不超过 3 秒） ，显示“DH”符号，保持当前 测试数据，并自动编号存储，再短按 HOLD 键取消保持，仪表继续测量， 若存储数据达到 99 组，再按 HOLD 键则仪表闪烁显示“FULL”符号， 表示存储数据已满，按 HOLD 键取消“FULL”闪烁，返回测量模式。 2）按住 HOLD+POWER 键，进入数据查阅模式，自动显示存储的第 1 组数据， 再按 HOLD 键循环翻阅所存数据，无存储数据显示“null”,按 POWER 键退出数据查阅模式。 3）进入数据查阅模式，长按 HOLD 键（超过 3 秒） ，可清除存储的所有数 据，当仪表显示“dEL”符号，表示清除完毕，然后自动返回测试状态。 -9- 七．功能速查 POWER 键 短按 开机/关机/退出 HOLD 键 短按 数据保持/解除/存储 HOLD 键 长按超 3 秒不放 峰值保持（测量模式下） HOLD 键 长按 3 秒 数据清除（查阅模式下） HOLD 键 + POWER 键 数据查阅/翻阅（HOLD 键） 八．显示示例 1.---被测漏电流为 0.25mA 2.---电池电量不足，请更换电池 3.---被测漏电流为 5.00mA ---保持测量数据 ---自动存储为 03 组数据 - 10 - 4. ---查阅所存储的第 03 组数据 九． 电池更换 警告！电池盖板没有盖好的情况下不能进行测试，否者有 危险。 注意电池极性，否则损坏仪表。 电池电量不足，请及时更换。 长时间不使用仪表，请取出电池。 1）当电池电电量不足时，仪表显示电池电压低符号，请更换电池。 2）按 POWER 键关机，确认仪表处于关机状态，打开电池盖板，注意电池型 号，换上全新合格的电池，盖好电池盖板。 十． 装箱单 钳表 1台 数据软件/RS232 专用通讯线 1套 电池（6F22 9V） 1个 包装盒/用户手册/保修卡/合格证 - 11 - 1套 广州市铱泰电子科技有限公司 地 址：广州市白云区嘉禾彭上致富路 4 号 F 栋 3 楼 邮 编：510440 网 址：www.etcr.cc 传 真：020-62199550 销售直线：020-62199551 62199552 62199553 62199554 售后服务：020-62199557 技术支持：020-62199558 62199559 - 12 -
