工程勘察设计数字化交付标准

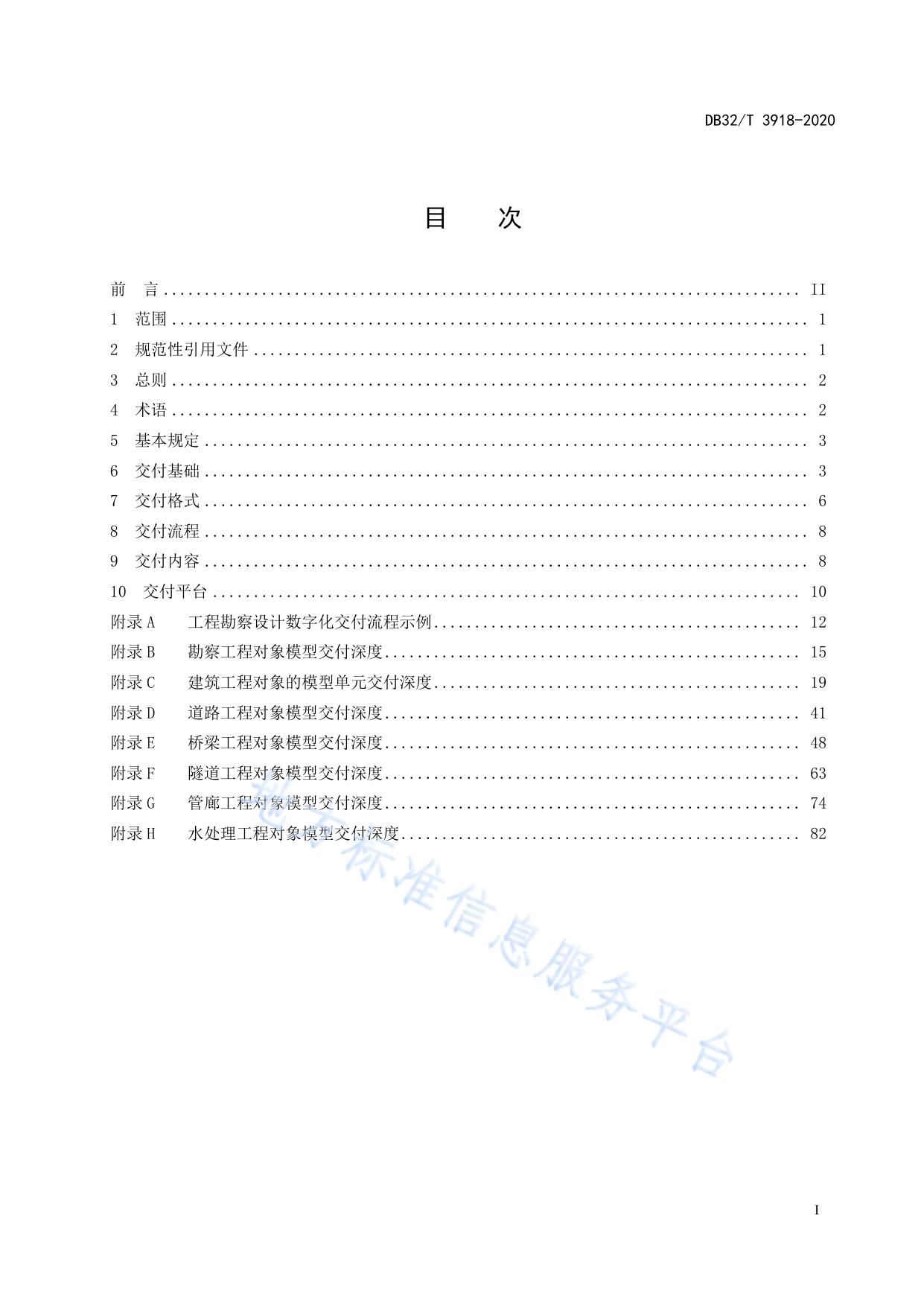

ICS 03.120.20 A 00 DB32 江 苏 省 地 方 标 准 DB 32/T 3918—2020 工程勘察设计数字化交付标准 Digital delivery standard for engineering survey and design 2020 - 12 - 21 发布 2021 - 05 - 01 实施 江苏省市场监督管理局 江苏省住房和城乡建设厅 发 布 DB32/T 3918-2020 目 次 前 言 .............................................................................. II 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 总则 .............................................................................. 2 4 术语 .............................................................................. 2 5 基本规定 .......................................................................... 3 6 交付基础 .......................................................................... 3 7 交付格式 .......................................................................... 6 8 交付流程 .......................................................................... 8 9 交付内容 .......................................................................... 8 10 交付平台 ........................................................................ 10 附录 A 工程勘察设计数字化交付流程示例 ............................................. 12 附录 B 勘察工程对象模型交付深度 ................................................... 15 附录 C 建筑工程对象的模型单元交付深度 ............................................. 19 附录 D 道路工程对象模型交付深度 ................................................... 41 附录 E 桥梁工程对象模型交付深度 ................................................... 48 附录 F 隧道工程对象模型交付深度 ................................................... 63 附录 G 管廊工程对象模型交付深度 ................................................... 74 附录 H 水处理工程对象模型交付深度 ................................................. 82 I DB32/T 3918-2020 前 言 本标准按照GB/T1.1-2009给出的规则起草。 本标准由江苏省住房和城乡建设厅提出并归口。 本标准主要起草单位：江苏省勘察设计行业协会、中衡设计集团股份有限公司、东南大学建筑设计 研究院有限公司、无锡市政设计研究院有限公司、江苏省地质工程勘察院、中通服咨询设计研究院有限 公司、苏交科集团股份有限公司。 本标准主要起草人：倪梅仙、刘宇红、张谨、黄文胜、马少亭、谭东林、杨律磊、孙世龙、吴大江、 任治军、贲庆国、俞智贤、张琪峰、向华、代振坤、蔡小莹、靳兵、罗荣彪、许一鸣。 II DB32/T 3918-2020 工程勘察设计数字化交付标准 1 范围 本标准规定了江苏省工程勘察设计数字交付的总则、术语、基本规定、交付基础、交付 格式、交付流程、交付内容、交付平台。 本标准适用于江苏省各类工程勘察设计的数字化成果交付。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本 适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 《建筑信息模型设计交付标准》 GB/T 51301-2018 《江苏省民用建筑信息模型设计应用标准》DGJ32/TJ 210-2016 1 DB32/T 3918-2020 3 总则 3.1 为构建工程勘察设计领域的数字化交付体系，落实国家数字化、信息化发展战略，推 动数字化交付在工程勘察设计领域的进程，制定本标准。 3.2 本标准适用于江苏省各类工程勘察设计的数字化成果交付及各参与方之间和参与方内 部信息传递的过程。 3.3 本标准规定的数字化交付，以 BIM 成果为主导，兼顾二维表达方式。 3.4 工程勘察设计数字化交付及相关活动，除应符合本标准外，尚应符合国家、行业和江 苏省现行相关标准的规定。 4 术语 4.1 数字化 digitization 用可以度量的数字组成复杂多变的信息，建立数字模型，通过计算机对事物进行模拟与 计算。 4.2 工程勘察设计数字化 digitization of engineering survey and design 通过计算机网络、信息技术，实现工程勘察设计的数字化生产、交付与管理。 4.3 数字化交付 digital delivery 交付方与接收方通过数字化表达、结构化数据、BIM等方式，进行电子文件的传递。 4.4 交付物 deliverable 交付方与接收方互相约定内容的电子文件，根据工程的不同类别与所处阶段确定交付物 的格式、内容及深度。 4.5 结构化数据 structured data 通常指可以用二维表结构进行逻辑表达和实现的数据，严格地遵循数据格式与长度规 范，主要通过关系型数据库进行存储和管理。 4.6 电子文件 electronic file 在数字设备及环境中生成，以数字形式存储于相关载体。电子文件分为电子技术文件与 数字签章，两者共同构成工程的电子文件。 4.7 电子技术文件 electronic technical file 工程勘察设计图纸、变更、审图回复等相关电子文件及BIM成果文件。 4.8 数字签章 digital seal 是利用图像处理技术在电子文件中，将签名、印章以电子形式用于识别签名人身份或企、 事业身份的数据信息，且带有数字证书的电子签章。 4.9 建筑信息模型（BIM） building information model 2 DB32/T 3918-2020 全生命期工程项目或其组成部分物理特性、功能特性及管理要素的共享数字化表达。简 称“BIM”。以模型为载体，集合构件各种信息的电子文件，构件信息包括几何信息与非几 何信息。 4.10 交付平台 delivery platform 以数字化远程同步功能为基础，以数字交付文件数据为驱动，以数据库技术为存储媒介， 对工程勘察设计数字化文件进行交付为目的管理型平台。 4.11 交付方 delivery party 交付物的创建方或者移交方，对交付物的内容负责。 4.12 接收方 receiving party 交付物的使用方、审批方。可以是勘察设计单位、建设单位，也可以是政府相关审批机 构。 4.13 模型单元 model unit 建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表达。 4.14 模型精细度 level of model definition 建筑信息模型中所容纳的模型单元丰富程度的衡量指标。 4.15 几何表达精度 level of geometric detail 模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。 4.16 信息深度 level of information detail 模型单元承载属性信息详细程度的衡量指标。 4.17 工程全生命期 life cycle of engineering 工程从计划建设到使用过程终止所经历的所有阶段的总称，包括但不限于策划、立项、 设计、招投标、施工、审批、验收、运营、维护、改造、拆除等环节。 5 基本规定 5.1 数字化交付应通过信息化技术实施，应有利于提高工程项目信息的管理和共享；并应 通过数字签章实施工程勘察设计文件的签署、盖章。 5.2 数字化交付应贯彻“工程项目全生命期信息管理和共享”的基本理念，提供的数字化 成果必须真实、准确。 5.3 数字化交付单位宜采用与业务系统相衔接的交付平台，实现数字化文件从形成到归档、 保管、利用的全过程管理。 6 交付基础 6.1 数据格式分类 6.1.1 数字化交付的数据格式应包括结构化数据、源文件、电子图片等。 3 DB32/T 3918-2020 6.1.2 数据格式的选定应基于以下因素： 1 数据用途； 2 数据级别； 3 模型精细度； 4 数据寿命； 5 相应数据格式标准。 6.1.3 数据质量管理应符合下列规定： 1 确立明确的质量管理目标，规范数据交付管理流程，通过对数据交付主要过程进 行监控和分析，采取必要的改进措施，确保数据交付的质量。 2 数据交付质量管理方案应作为工程整体质量方案的一部分。 3 数据质量评估应符合表4.1.3的要求。 表 6.1.3 数据质量评估表 质量要求 关联性 说明 业务环境下数据的价值－数据保存的必要性，数据支持的业务活动范围。 互用数据的定义清晰明确－数据的创建方和使用方采用相同的编码和术语表述同一含义的 清晰度 一致性。 数据在不同的地理位置、应用场景、使用人员等访问环境下的可访问性，数据访问的难易 可用性 程度。 数据来源不同、类型相同时的兼容性－如果同一种类型的数据来源不同，数据所采用的创 兼容性 建方式，宜采用同样的方式进行创建。数据的拷贝或版本管理状况，分辨原生和衍生拷贝 的方法。 不同来源的数据的一致性，要求特定对象的数据在名称、属性和关系方面保持一致性的程 一致性 度。 完整性 可用的需求的数据数量，应尽量提供全部必需的数据。 时间性 随时间推移，需要时数据的可用性、数据及时更新的程度。 准确性 数据与实际情况的一致程度。 6.2 工程勘察数字化交付基础 6.2.1 工程勘察数字化交付方应根据工程勘察专业特点，对数据进行结构化分解，结构化 数据应能全面、准确描述工程勘察过程、成果、及工程勘察手段。结构化数据应包括但不限 于： 1 地理信息数据：地理数据包括空间位置、属性特征以及时态特征三个部分。 2 工程钻探数据：与工程钻探相关的进尺数据、地层描述数据、钻探属性数据； 3 工程物探数据：包括物探方法、特征指标、反演结论等； 4 原位测试数据：包括静力触探试验、孔内原位试验、现场原体试验等数据； 5 水文地质数据：包括水文地质方法、试验条件、参数等； 6 室内试验数据：包括试验数据、试验条件、属性特征、特征指标等数据； 7 其他相关数据：与工程勘察相关的其他数据。 4 DB32/T 3918-2020 6.2.2 工程勘察数据结构分解宜满足工程勘察成果数字化模型构建的需求，应满足交付平 台的数据识别、转换与翻译的需求。 6.2.3 交付方应在满足工程勘察数据结构分解基础上，在工程勘察过程中采用恰当的软件 或者系统，对勘察过程数据进行数字化采集，满足数字化交付的可追溯要求。工程勘察过程 采集的数据应包括： 1 勘察任务或合同要求、勘察纲要及评审数据； 2 未经加工的原始数据及与之对应的时间、空间属性数据； 3 与岩土工程评价相关的过程数据； 4 与成品质量评价相关的数据。 6.2.4 工程勘察数字化成果文件，宜包含但不限于以下内容： 1 相关执行标准规定的平面图、剖面图、计算表（书）和文字报告； 2 与前款严格一致并满足数字化交付要求的勘察数据包。勘察数据包宜包括但不限 于以下内容： 1) 工程属性数据：与工程相关的地理属性、坐标系统、高程系统、抗震指标等数 据； 2) 地层数据：勘探孔数据、剖面数据、地下水数据等。 3) 试验数据：主要指原位测试和室内试验成果数据及根据地层数据进行统计 计 算分析的结果数据； 4) 工程评价数据：与岩土工程评价结论相关的水土腐蚀性评价、地基基础方案、 工程建议等。 5) 质量评价数据：与工程阶段相适应的评审或审查意见。 3 具备条件的情况下，宜包括三维地质模型。三维地质模型宜根据接收方要求格式 提交。 6.3 工程设计数字化交付基础 6.3.1 工程设计数字化交付方应根据设计行业、专业的特点，对数据进行结构化分解，结 构化数据应能全面、准确描述工程设计过程和成品的有效信息。结构化数据应包括但不限于； 1 项目信息数据：包括项目名称、地址、规模、范围、设计内容、设计依据等。 2 现状信息数据：包括场地信息、高程信息、场地地质、现状建（构）筑物、现状 地面道路、现状桥梁、现状隧道、现状地下轨道交通、现状管（杆）线、现状地铁站、现状 河道（湖泊）、现状铁路、现状文物、现状林木、现状农田、现状村落等。 3 规划信息数据：包括规划地面道路、规划地形高程、规划隧道、规划桥梁、规划 综合管廊、规划轨道交通、规划给排水、规划用地、规划水系、规划防汛、规划电力通信燃 气热力等。 4 专业设计信息数据：包括建筑工程、市政公用工程等工程项目类型包含的所有子 专业设计信息，包括但不限于： 1） 建筑专业数据：主要包括技术标准、经济指标、建筑功能、建筑主体形状、位 置、工艺工法、建筑构造部件、建筑装饰构件、建筑材料、建筑节能数据等。 2） 结构专业数据：主要包括技术标准、结构基础数据、结构类型、形式、材料、 规格、结构计算书等。 3） 机电专业数据：主要包括技术标准、设计参数、设备名称、设备外形尺寸、设 备参数、设备节能数据等。 4） 市政给排水专业数据：主要包括技术标准、工艺流程、设备型号尺寸、设备参 5 DB32/T 3918-2020 数、管道（沟）类型材质尺寸、管道位置标高等。 5） 道路专业数据：主要包括技术标准、设计参数、总体设计方案、节点方案、横 断面设计等。 6） 桥梁专业数据：主要包括技术标准、结构类型、总体布置、上下部结构方案、 附属设施设计、计算书等。 7） 隧道专业数据：主要包括技术标准、总体布置、施工方法等。 8） 管廊专业数据：主要包括技术标准、总体布置方案、管道支墩尺寸材质、缆线 支架型号位置、节点井种类及位置、入廊管线布置方案等。 6.3.2 工程设计的结构化数据宜满足工程设计成果数字化模型构建的需求，应满足交付平 台的数据识别、转换与翻译的需求。 6.3.3 采用数字化交付的工程设计文件，应采用数字化设计手段，对工程设计对象进行全 面准确描述。 6.3.4 交付方应在进行工程设计数据结构化基础上，采用恰当的软件或者系统，对设计过 程数据进行留存，满足数字化交付的可追溯要求。工程设计过程的结构化数据主要包括但不 限于： 1 设计任务或合同要求、设计评审数据； 2 设计过程中交互的过程数据及与之对应的时间、空间属性数据； 3 记录并保留与设计评价相关的过程数据； 4 与成品质量评价相关的数据。 6.3.5 工程设计各阶段的数字化交付成果应符合下列规定： 1 方案设计阶段数字化设计成果应包括设计说明书、总平面图纸、重要节点方案设 计图、建设方和有关主管部门要求的其他文件，宜包括BIM成果文件。 2 初步设计阶段数字化设计成果应包括设计说明书、有关专业设计图纸、建设方和 有关主管部门要求的其他文件，宜包括主要设备与材料表、设计计算书、工程概算书和BIM 成果文件。 3 施工图设计阶段数字化设计成果应包括相关专业设计说明书、设计图纸、设计计 算书、专项设计文件、建设方和有关主管部门要求的其他文件，宜包括工程预算书、BIM成 果文件。 7 交付格式 7.1 电子技术文件 7.1.1 工程勘察设计数字化的电子技术文件应符合下列规定： 1 数字化交付文件应能充分表达专业交付信息。 2 数字化交付文件应符合国家、江苏省设计规范、技术规程强制性条文及主要应执 行条文。 3 数字化交付文件应基于统一的信息共享和传递方式，应保证数据传递的准确性、 完整性和有效性。 4 数字化交付文件结构应具有开放性和可扩展性。 7.1.2 工程勘察设计数字化的电子技术文件类别可包括： 1 模型交付物：包括原始模型、轻量化模型、格式转换模型等内容，交付形式为电 子文件。 2 图纸交付物：包括设计图纸和由模型产生的图纸，交付形式为电子文件。 6 DB32/T 3918-2020 3 报告、文档交付物：包括明细表、净空分析报告、碰撞检测报告、性能化分析报 告、BIM 实施规划等内容，交付形式为电子文件。 4 效果表达交付物：包括视频、图像等内容，交付形式为电子文件。 7.2 文件命名 5.2.1 电子技术文件的命名应简明且易于辨识。同一工程的各不同类型文件之间的文件命 名规则应一致。 7.2.1 宜使用汉字、英文字符、数字、半角下划线“_”和半角连字符“-”的组合。各字 符之间、符号之间、字符与符号之间均不宜留空格。 7.2.2 电子文件夹的名称宜由顺序码、项目名称、分区或系统、设计阶段、文件夹类型和 描述依次组成。 1 顺序码宜采用文件夹管理的编码，可自定义。 2 项目简称宜采用识别项目的简要称号，可采用英文或拼音，项目简称不宜空缺; 3 分区或系统应简述项目子项，局部或系统，应使用汉字、英文字符、数字的组合; 4 文件夹类型宜符合表5.2.3的规定 表 7.2.3 文件夹类型 文件夹类型 文件夹类型(英文) 内含文件主要使用范围 工作中 Work in progress 仍在设计中的设计文件 共享 Shared 专业设计完成的文件,但仅限于工 程参与方内部协同 已经设计完成的文件,用于工程参 出版 Published 与方之间的协同 存档 Archived 外部参考 Incoming 设计阶段交付完成后的文件 来源于工程参与方外部的参考性 文件 资源 Resources 应用在项目中的资源库中的文件 7.3 数字签章 7.3.1 工程勘察设计数字化文件的数字签章应符合下列规定： 1 数字签章的使用应符合法律法规，经过数字签章的数字化文件应能有效表现所载 内容，权利人可随时调取查用。 2 数字签章应能识别勘察设计数字化文件被篡改、被编辑，应能验证勘察设计数字 化文件唯一性，确保可追溯原设计人信息。 3 数字签章应采取技术措施保障交付物的安全，主要包括但不限于： 1） 通过数字签名技术保障著作权人确认过的数字化文件的内容、形式不被篡改； 2） 通过网络技术保障各个交付环节的文件能够自由传输，确保勘察设计数字化 文件能被接受方输出，并满足使用要求； 3） 通过验证技术确保著作权人身份真实、文件内容真实，保护著作权人的知识 产权。 7 DB32/T 3918-2020 4 经数字签章后的勘察设计数字化文件在输出、传输、利用、存贮过程中，应确保 无信息丢失、无内容不一致。数字签章的任何改动，以及文件内容和形式的任何改动能够被 发现，保障数字化文件的完整性。 7.3.2 勘察设计数字化文件的数字签章使用，应符合下列规定： 1 数字签章的勘察设计文件范围应满足现行勘察设计文件编制深度规定的内容，应 包括： 1） 勘察设计项目的成果文件。包括：BIM成果文件、二维数字化图纸、说明书 等。BIM成果文件可包括其关联生成的其他设计交付成果。 2） 勘察设计项目的依据性文件。包括：分析报告、计算书等； 3） 勘察设计项目的属性数据。包括：项目信息、签章信息、元数据、配置文件 等。 2 勘察设计文件使用的数字签章类型范围，包括法人印章、出图章、注册工程师注 册章、个人签章等，使用数字签章类型范围应满足勘察设计文件编制深度规定。 3 勘察设计文件变更的，应重新进行数字签章。 4 数字签章应属于数字签章人专有、且由数字签章人控制。 5 数字签章的印模、颜色要求应符合法规要求，个人签章应字迹清楚、图样清晰。 7.3.3 勘察设计文件的数字签章应通过信息化管理系统实施。勘察设计企业可结合工程勘 察设计全过程质量管控信息化软件集成应用数字签章。项目管理机构可结合信息化管理平台 集成管控数字签章。 8 交付流程 8.1 工程勘察设计数字化交付流程，按类型可划分为勘察设计节点专业间交付流程、合同 交付流程、特定交付物交付流程等；按方式可划分为模型交付流程、二维数字化图纸交付流 程等；按阶段可划分为方案设计阶段、初步设计阶段、施工图设计阶段、深化设计阶段、施 工建造阶段、竣工移交阶段等的交付流程。 8.2 交付流程应符合勘察设计不同类型、不同方式、不同阶段的特点与要求。 8.3 项目全阶段数字化交付流程、项目方案及初步设计阶段数字化交付流程、施工图设计 阶段数字化交付流程可参照本标准附录 A。 9 交付内容 9.1 一般规定 9.1.1 数字化交付表达应符合国家、行业及地方对勘察设计文件编制深度的规定，确保工 程设计阶段设计文件的质量和完整性。 9.1.2 数字化交付物应符合政府职能部门管理规定。项目建设方或其他合约方的数字化交 付内容要求可参照本标准执行。 9.1.3 数字化交付应明确各交付物类型，包括图纸、模型、与项目相关的重要文档文件和 依据性文件、效果表达文件、规范交付内容与交付深度等，使交付物符合各相关方需求。 9.1.4 数字化交付中的模型交付深度可按本标准附录 B～附录 H 的规定执行，并应符合国 家、行业及地方的建设工程模型交付相关标准的规定。 9.2 数字化图纸 8 DB32/T 3918-2020 9.2.1 数字化图纸内容、制图应符合国家、行业及地方的建设工程相关的编制深度、及二 维图纸制图标准的规定。表达内容应符合本标准“4 交付基础”的要求，表达方式应符合本 标准“5.1 电子技术文件”的要求；图纸图签及印章的表达与使用应符合本标准“5.2 数字 签章”的要求。 9.2.2 模型导出的数字化图纸应符合以下规定： 1 由模型导出的数字化图纸应符合符合国家、行业及地方的建设工程相关的模型交 付标准，以及本标准“7.2.1”规定。 2 由模型导出的数字化图纸必须与模型中设计信息保持一致，且模型中应保留对应 的图纸视图； 3 由模型导出的数字化图纸宜与模型关联，表达精度应符合国家相关标准的规定， 详细信息可查询模型； 4 由模型导出的平面图、立面图、剖面图、三维视图的视图命名和编码应统一； 5 由模型导出的图纸宜采用模型投影视图表达方式，不宜采用简化图例方式； 6 图纸交付物内容在满足国家、行业及地方的法规、标准、规范的基础上，宜包括 体现模型技术特点的内容，如：轴测图、轴测尺寸标注图及三维标注等。 9.3 数字化模型 9.3.1 数字化模型应由模型单元组成, 分为项目级、功能级、构件级和零件级四个层级。 9.3.2 数字化模型应满足下列基本要求： 1 模型单元应符合模型精细度等级要求； 2 模型单元应符合几何表达精度等级要求； 3 模型单元应符合信息深度等级要求。 9.3.3 模型精细度基本等级划分应符合表 7.3.1 规定。 表 9.3.1 模型精细度基本等级划分 包含的最小模型单 等级 英文名 代号 元 1.0 级模型精细度 Level of Model Definition 1.0 LOD 1.0 项目级模型单元 2.0 级模型精细度 Level of Model Definition 2.0 LOD 2.0 功能级模型单元 3.0 级模型精细度 Level of Model Definition 3.0 LOD 3.0 构件级模型单元 4.0 级模型精细度 Level of Model Definition 4.0 LOD 4.0 零件级模型单元 9.3.4 模型几何精度划分应符合表 7.3.2 规定。 表 9.3.2 模型几何精度划分 等级 英文名 代号 1 级几何表达精度 Level 1 of geometric detail G1 包含的最小模型单元 满足二维化或者符号化识别需求 的几何表达精度 满足空间占位、主要颜色等粗略 2 级几何表达精度 Level 2 of geometric detail G2 识别需求的几何表达精度 3 级几何表达精度 Level 3 of geometric detail G3 满足建造安装流程、采购等精细 9 DB32/T 3918-2020 识别需求的几何表达精度 满足高精度渲染展示、产品管理、 4 级几何表达精度 Level 4 of geometric detail G4 制造加工准备等高精度识别需求 的几何表达精度 9.3.5 模型信息深度等级划分应符合表 7.3.3 规定。 表 9.3.3 模型信息深度等级划分 等级 英文名 代号 1 级信息深度 Level 1 of information detail N1 包含的最小模型单元 宜包含模型单元的身份描述、项 目信息、组织角色等信息 宜包含和补充 N1 等级信息，增加 2 级信息深度 Level 2 of information detail N2 实体系统关系、组成及材质，性 能或属性等信息 宜包含和补充 N2 等级信息，增加 3 级信息深度 Level 3 of information detail N3 生产信息、安装信息 宜包含和补充 N3 等级信息，增加 4 级信息深度 Level 4 of information detail N4 资产信息和维护信息 9.3.6 1 2 3 4 设计阶段数字化交付模型精细度宜符合下列规定： 方案设计阶段模型精细度等级不宜低于 LOD1.0； 初步设计阶段模型精细度等级不宜低于 LOD2.0； 施工图设计阶段模型精细度等级不宜低于 LOD3.0。 深化设计阶段模型精细度等级不宜低于 LOD3.0。 10 交付平台 10.1 功能要求 10.1.1 交付平台应满足工程全生命期各交付节点的交付要求。 10.1.2 交付平台应制定详细的数据安全保障措施和安全协议，保证文件与数据的存储与传 输安全，为信息访问和使用提供安全保障。 10.1.3 交付平台宜根据使用场景和用途，考虑网页端、桌面端及移动端等多种终端的应用 模式，并应满足工程全生命期各阶段模型精细度及加载速度的要求。 10.1.4 交付平台应支持常用格式的数据、文档和 BIM 模型。 10.1.5 交付平台应能建立和维护数据、文档和 BIM 模型之间的关联关系。 10.1.6 交付平台应支持文件名、编码等对象信息的浏览、检索。 10.1.7 交付平台的交付文件中应包含已证明为使用人独有、可查询、可追溯、防篡改的数 字签章。数字签章应符合本标准“5.2”的规定。 10.1.8 交付平台中数字签章文件的合法性接受政府职能部门或政府职能部门认可的认证 机构的监督。 10.1.9 交付平台宜对相关方的知识产权进行保护。 10 DB32/T 3918-2020 10.2 接口要求 10.2.1 交付平台应具有开放的标准接口和成熟的对外服务引擎。 10.2.2 交付平台应能够与主流的工程设计软件和项目管理软件兼容，可接收、存储不同类 型的文档、数据和 BIM 模型。 10.2.3 交付平台宜具备多参与方协同及与其他项目相关方平台对接的功能。 11 DB32/T 3918-2020 附录 A 工程勘察设计数字化交付流程示例 A.0.1 工程勘察设计数字化交付流程示例，参见图A.0.1-1、图A.0.1-2、图A.0.1-3。 图 A.0.1-1 项目全阶段数字化交付流程示例图 注：此流程图参考《上海市建筑信息模型设计交付表达通用导则》 12 DB32/T 3918-2020 图 A.0.1-2 项目方案、初步设计阶段数字化交付流程示例图 注：此流程图参考《上海市建筑信息模型设计交付表达通用导则》 13 DB32/T 3918-2020 图 A.0.1-3 项目施工图设计阶段数字化交付流程示例图 注：此流程图参考《上海市建筑信息模型设计交付表达通用导则》 14 DB32/T 3918-2020 附录 B 勘察工程对象模型交付深度 B.0.1 工程勘察数字化交付应保证数据信息源头的准确性和可靠性，信息传递和提取应保 证数据链条的完整性和统一性。 B.0.2 工程勘察数字化交付成果目录结构可参考表 B.0.2。 表 B.0.2 目录 1 目录 2 工程勘察成果交付目录结构 目录 3 目录 4 备注 文字报告 勘察报告文档 附图、表 相关图件和表格 工程属性数据 地理信息数据 工程钻探数据 勘察报告 工程物探数据 勘察评价信息 原位测试数据 水文地质数据 工程目录 室内试验数据 其他相关数据 策划信息 勘察方案数据 过程控制信息 现场作业数据 勘察纲要、合同 过程控制 大纲评审数据 校审信息 成品校审数据 交换信息 勘察模型 交付相关专业数据包 几何模型数据 BIM 模型 属性模型数据 B.0.3 工程勘察数字化交付的勘察数据内容可包括但不限于表 B.0.3 所列内容。 表 B.0.3 分类 勘察数据明细表 内容 工程属性数据 工程名称、工程概况、建筑结构设计条件 地理信息数据 坐标系、高程系、场地周边环境条件、地形地物、场地类别、场地抗震指标 钻孔基本信息（钻孔编号、钻孔坐标(m,m) 、开工时间、竣工时间、钻探人员、孔 工程钻探数据 口高程(m)） 钻孔地质信息（岩土体分层、钻孔地下水位(m)、地层描述、回次属性） 15 DB32/T 3918-2020 分类 内容 地层编号、岩性名称、典型描述（颜色、密实度、稠度、湿度、风化程度） 、岩土 标准地层数据 物理力学指标、桩基设计参数建议值、地基承载力特征值、抗震设计参数 物探方法、试验编号、试验点坐标(m) 试验点深度(m)、特征指标（电阻率、波速 工程物探数据 等与试验方法相关的指标） 、反演结论 通用信息：试验类型、试验过程数据、试验参数、试验结论 抽水试验：涌水量、水位降深、含水层性质、厚度、影响半径、渗透系数、导水系 数、压力传导系数、给水度等 水文地质数据 压水试验：压入耗水量、各压力段值、试验水头、透水率等 注水（渗水）试验：注入流量、试验水头、性状系数、渗透系数 连通试验：试验方法、指示剂类型、时间、含量 地下水示踪试验：地下水流向、流速、弥散系数 通用信息：试验编号、试验点坐标(m) 试验点深度(m) 孔内原位测试数据：标贯击数、圆锥动力触探（轻型、重型、超重型）击数 静力触探试验数据：单桥静探比贯入阻力、双桥静探锥尖阻力、双桥静探侧壁摩阻 力、双桥静探摩阻比、双桥静探孔隙水压力 原位测试数据 波速试验数据：分层纵波波速、分层横波波速 十字板试验数据：十字板剪切强度 扁铲试验数据：侧胀模型、侧压力系数、基床系数 旁压试验数据：旁压模量 通用信息：取样编号、取样顶深度、取样底深度 土工试验物理性质指标：含水率、可塑性、密度、透水性等 室内试验数据 土工试验力学性质指标：压缩性、抗剪强度、侧压力系数、泊松比、灵敏度等 岩石试验物理性质指标：密度、孔隙率、吸水率、饱和系数 岩石试验力学性质指标：抗压强度、抗剪强度、抗拉强度、抗弯强度、弹性模量 分析位置信息：编号、取样点坐标(m)、取样点深度(m) 水、土腐蚀性评价 腐蚀环境信息 腐蚀指标数据、腐蚀类型、腐蚀等级 剖面编号 剖面数据 钻孔编号列表 剖面图数据交换文件 16 DB32/T 3918-2020 分类 内容 天然地基方案 地基基础方案 桩基方案 地基处理方案 基坑支护建议 地下水控制建议 技术建议 基坑开挖建议 施工监测建议 B.0.4 工程勘察模型交付深度应从几何和属性两大类信息维度进行约定。工程勘察模型精 细度可分为 3 个等级区间，分别为 GLOD1.0、GLOD2.0 和 GLOD3.0。 B.0.5 工程勘察模型精细度与工程阶段的对应关系应满足表 B.0.5。 表 B.0.5 工程勘察模型精度与工程阶段对应表 等级 内容 勘察阶段 GLOD1.0 初步反应建设场地及其周边的地表与工程地质信息 可研阶段勘察 准确表达建设场地及其周边地表信息，初步反映场地内地质 GLOD2.0 初步勘察 条件和岩土参数，为工程设计提供初步建议 准确表达建设场地及其周边环境的地上和地下综合信息，查 GLOD3.0 明场地岩土条件，为工程设计、施工和不良地质作用的防治、 详细勘察 后期运营维护等提供资料支撑 B.0.6 工程勘察模型交付深度应满足表 B.0.6。 表 B.0.6 工程勘察模型交付深度 精度等级 分类 信息内容 GLOD1.0 GLOD2.0 GLOD3.0 ★ ★ ★ ★ ★ ★ ☆ ★ ★ ☆ ★ 建设场地地表高程、地 地表模型 表建构筑物、周边环境 等信息 地层岩性信息、地下空 地层模型 间信息、设计参数、 钻孔模型 钻孔地质信息、钻孔 通过原位测试、室内试 属性参数模型 验、物探等手段取得的 参数信息 ☆ （可采用经验数 据、区间估值等信 息表达） 17 DB32/T 3918-2020 建（构）筑物地下工 地下空间、基础、施工 程、基础方案的信息 设备机械过程预演等 - - ☆ 注：表中“★”表示应具备信息；“☆”表示宜具备信息；“-”表示可不具备信息。 18 DB32/T 3918-2020 附录 C 建筑工程对象的模型单元交付深度 C.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 C.0.2 场地工程对象模型单元交付深度应符合表 C.0.2 的规定。 地形（现状） 道路（现状） 停车场（现状） 道路（新建） 停车场（新建） 广场 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 C.0.2 场地工程对象模型单元交付深度 - G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 道路铺面 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 道路路缘与排水沟 - - G2/N3 G3/N3 G3/N4 道路附件 - - G1/N3 G3/N3 G3/N4 道路照明 - - G1/N3 G3/N3 G3/N4 车辆收费系统 - - G1/N3 G3/N3 N4 停车场路面 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 停车场路肩和排水沟 - - G2/N3 G3/N3 G3/N4 停车场附件 - - G1/N3 G3/N3 G3/N4 停车场照明 - - G1/N3 G3/N3 G3/N4 外部停车控制设备 - - G1/N3 G2/N3 G3/N4 道路铺面 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 道路路缘与排水沟 - G2/N2 G2/N3 G3/N3 G3/N4 道路附件 - - G1/N3 G3/N3 G3/N4 道路照明 - - G1/N3 G3/N3 G3/N4 车辆收费系统 - - G1/N3 G3/N3 G3/N4 停车场路面 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 停车场路肩和排水沟 - G2/N2 G2/N3 G3/N3 G3/N4 停车场附件 - - G1/N3 G3/N3 G3/N4 停车场照明 - - G1/N3 G3/N3 G3/N4 外部停车控制设备 - - G1/N3 G2/N3 G3/N4 - G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 人行道 - G2/N2 G1/N3 G3/N3 G3/N4 人行道附属设施 - - G1/N3 G3/N3 G3/N4 - G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 人行道 室外活动区 19 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 种植灌溉 - G1/N2 G1/N3 G3/N3 G3/N4 草坪 G1/N1 G1/N2 G1/N3 G3/N3 G3/N4 植物 G1/N1 G1/N2 G1/N3 G3/N3 G3/N4 种植配件 - - G3/N3 G3/N3 G3/N4 景观照明 - - G2/N3 G3/N3 G3/N4 园林景观活动 - - G1/N3 G3/N3 N4 消防栓 - - G1/N3 G3/N3 G3/N4 排水口 - - G1/N3 G3/N3 G3/N4 室外喷泉 - - G1/N3 G3/N3 G3/N4 围墙和大门 - - G1/N3 G2/N3 G3/N4 室外家具 - - G1/N3 G2/N3 G3/N4 室外标志牌 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 旗杆 - - G2/N3 G3/N3 G3/N4 覆盖与遮蔽 - - G2/N3 G3/N3 G3/N4 外部气体照明 - - G1/N3 G3/N3 G3/N4 现场设备 - - G1/N3 G3/N3 G3/N4 挡土墙 - G2/N2 G3/N3 G4/N3 G4/N4 场地桥梁 - G2/N2 G2/N3 G3/N3 G3/N4 现场检查设备 - - G1/N3 G3/N3 G3/N4 场地特制品 - - G1/N3 G3/N3 G3/N4 管道 - - G3/N3 G3/N3 G3/N4 管道管配件和连接件 - - G2/N3 G3/N3 G3/N4 阀门 - - G2/N3 G3/N3 G3/N4 仪表 - - G2/N3 G3/N3 G3/N4 构筑物 - - G2/N3 G3/N3 G3/N4 设备 - - G3/N3 G3/N3 G3/N4 设备接口 - - G2/N3 G3/N3 G3/N4 室外消防设备 - - G2/N3 G3/N3 G3/N4 安装附件 - - G2/N3 G3/N3 G3/N4 园林景观（新建） 场地附属设施 C.0.3 建筑工程对象模型单元交付深度应符合表 C.0.3 的规定。 20 DB32/T 3918-2020 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 C.0.3 建筑工程对象模型单元交付深度 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 保温层 - G2/N2 G2/N3 G3/N3 N4 其他构造层 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G2/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G2/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G2/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 安装构件 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 框材/嵌板 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 通风百叶/观察窗 - - G1/N3 G3/N3 N4 把手 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 保温层 - G2/N2 G2/N3 G3/N3 N4 防水层 - - G1/N3 G3/N3 N4 保护层 - - G1/N3 G3/N3 N4 檐口 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G2/N3 N4 密封材料 - - G1/N3 G2/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 保温层 - G2/N2 G2/N3 G3/N3 N4 防水层 - - G2/N3 G3/N3 N4 建筑外墙 建筑内墙 建筑柱 门/窗 屋顶 楼/地面 21 楼梯 运输系统 坡道/台阶 散水与明沟 竣工移交 初步设计 顶棚 深化设计 方案设计 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 嵌板 G2/N1 G2/N2 G3/N3 G4/N3 G4/N4 主要支撑构件 - G2/N2 G2/N3 G3/N3 N4 支撑构件配件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 板材 G2/N1 G2/N2 G3/N3 G4/N3 G4/N4 主要支撑构件 - G2/N2 G2/N3 G3/N3 N4 支撑构件配件 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G3/N3 N4 梯段/平台/梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 栏杆/栏板 G1/N1 G1/N1 G2/N3 G3/N3 G3/N4 防滑条 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G2/N3 N4 主要设备 G1/N1 G1/N2 G2/N3 G3/N3 G3/N4 附属配件 - - G1/N3 G2/N3 G3/N4 安装构件 - - G1/N3 G2/N3 G3/N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G2/N3 G3/N3 N4 栏杆/栏板 G1/N1 G1/N1 G2/N3 G3/N3 G3/N4 防滑条 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G3/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G2/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 工程对象 幕墙 施工图设计 DB32/T 3918-2020 22 竣工移交 初步设计 安装构件 - - G1/N3 G3/N3 N4 扶手 G2/N1 G2/N2 G3/N3 G4/N3 G4/N4 栏板/护栏 G2/N1 G2/N2 G3/N3 G4/N3 G4/N4 主要支撑构件 G2/N1 G2/N2 G2/N3 G3/N3 N4 支撑构件配件 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G3/N3 N4 基层/面层/板材 G2/N1 G2/N2 G3/N3 G4/N3 G4/N4 主要支撑构件 - G2/N2 G2/N3 G3/N3 N4 支撑构件配件 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G3/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G2/N3 N4 密封材料 - - G1/N3 G2/N3 N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G1/N3 G3/N3 N4 配筋 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G2/N3 N4 密封材料 - - G1/N3 G2/N3 N4 填充物 - - G1/N3 G2/N3 N4 盖缝板 - - G1/N3 G3/N3 N4 安装构件 - - G1/N3 G2/N3 N4 密封材料 - - G1/N3 G2/N3 N4 基层/面层/嵌板 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 支撑构件/龙骨 - - G1/N3 G3/N3 N4 其他构造层 - - G1/N3 G3/N3 N4 装饰物 - - G1/N3 G3/N3 N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 栏杆 雨篷 阳台、露台 压顶 变形缝 室内构造 23 竣工移交 初步设计 安装构件 - - G1/N3 G3/N3 N4 密封材料 - - G1/N3 G2/N3 N4 设备 G2/N1 G2/N2 G2/N3 G2/N3 G3/N4 安装构件 - - G1/N3 G3/N3 N4 设备接口及配件 - - G1/N3 G3/N3 G3/N4 指示标志 - - G1/N3 G3/N3 G3/N4 家具 G1/N1 G1/N2 G2/N3 G2/N3 G3/N4 安装构件 - - G1/N3 G3/N3 N4 绿植/水景 G1/N1 G2/N2 G2/N3 G2/N3 G3/N4 陈设/装饰物 G1/N1 G1/N2 G2/N3 G3/N3 G3/N4 安装构件 - - G1/N3 G3/N3 N4 孔洞 - - G2/N3 G3/N3 G3/N4 保护层 - - G1/N3 G3/N3 G3/N4 预埋件 - - G1/N3 G3/N3 G3/N4 密封材料 - - G1/N3 G3/N3 G3/N4 基层/面层 - - G2/N3 G3/N3 G3/N4 其他构造层 - - G1/N3 G3/N3 G3/N4 安装构件 - - G1/N3 G3/N3 G3/N4 配筋 - - G1/N3 G3/N3 G3/N4 防水层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 保护层 - G2/N2 G2/N3 G3/N3 N4 其他构造层 - - G1/N3 G3/N3 N4 配筋 - - G2/N3 G3/N3 N4 安装构件 - - G2/N3 G3/N3 N4 密封材料 - - G2/N3 G3/N3 N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 装饰设备/灯具 家具 室内绿化与内庭 设备安装孔洞 各类设备基础 地下防水构造 C.0.4 结构工程对象模型单元交付深度应符合表 C.0.4 的规定。 表 C.0.4 结构工程对象模型单元交付深度 24 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 独立基础 - G2/N1 G2/N2 G3/N3 G3/N4 条形基础 - G2/N1 G2/N2 G3/N3 G3/N4 筏板基础 - G2/N1 G2/N2 G3/N3 G3/N4 桩基础 - G2/N1 G2/N2 G3/N3 G3/N4 防水板 - G1 G2/N2 G3/N3 G3/N4 承台 - G2/N1 G2/N2 G3/N3 G3/N4 锚杆 - G1 G2/N2 G3/N3 G3/N4 挡土墙 - G2/N1 G2/N2 G3/N3 G3/N4 混凝土梁 - G2/N1 G2/N2 G3/N3 G3/N4 混凝土板 - G2/N1 G2/N2 G3/N3 G3/N4 混凝土柱 - G2/N1 G2/N2 G3/N3 G3/N4 混凝土墙 - G2/N1 G2/N2 G3/N3 G3/N4 节点 - - G1 G3/N3 G3/N4 钢梁 - G2/N1 G2/N2 G3/N3 G3/N4 钢柱 - G2/N1 G2/N2 G3/N3 G3/N4 钢骨梁 - G2/N1 G2/N2 G3/N3 G3/N4 钢骨柱 - G2/N1 G2/N2 G3/N3 G3/N4 钢结构杆件 - G2/N1 G2/N2 G3/N3 G3/N4 钢檩条 - G2/N1 G2/N2 G3/N3 G3/N4 拉索 - G1 G2/N1 G2/N2 G3/N4 楼承板 - G2/N1 G2/N2 G3/N3 G3/N4 钢支撑 - G2/N1 G2/N2 G3/N3 G3/N4 节点 - - G1 G3/N3 G3/N4 木结构 - - G1 G2/N1 G2/N2 G3/N4 砌体结构 - - G2/N1 G2/N2 G3/N3 G3/N4 楼梯坡道 - - G1 G2/N2 G3/N3 G3/N4 基础 混凝土结构 钢结构 C.0.5 给水排水系统工程对象模型单元交付深度应符合表 C.0.5-1 和表 C.0.5-2 的规定。 表 C.0.5-1 给水排水系统交付深度 25 方案设计 初步设计 施工图设计 深化设计 竣工移交 生活给水系统 N1 N1 N2 N3 N4 热水系统 N1 N1 N2 N3 N4 直饮水系统 - N1 N2 N3 N4 污水、废水系统 N1 N1 N2 N3 N4 雨水系统 N1 N1 N2 N3 N4 中水处理系统 - N1 N2 N3 N4 中水供水系统 N1 N1 N2 N3 N4 冷却循环水系统 N1 N1 N2 N3 N4 游泳池循环水系统 N1 N1 N2 N3 N4 水景循环系统 - N1 N2 N3 N4 室外消火栓系统 N1 N1 N2 N3 N4 室内消火栓系统 N1 N1 N2 N3 N4 自动喷水灭火系统 N1 N1 N2 N3 N4 雨淋自动喷水灭火系统 N1 N1 N2 N3 N4 N1 N1 N2 N3 N4 - N1 N2 N3 N4 N1 N1 N2 N3 N4 固定消防炮灭火系统 N1 N1 N2 N3 N4 水喷雾灭火系统 N1 N1 N2 N3 N4 细水雾灭火系统 - N1 N2 N3 N4 气体灭火系统 - N1 N2 N3 N4 泡沬灭火系统 N1 N1 N2 N3 N4 消防器材 - N1 N2 N3 N4 深化设计 竣工移交 DB32/T 3918-2020 系统 给水系统 排水系统 中水系统 循环水系统 防火幕冷却防护水幕（开式） 系统 窗玻璃冷却防护水幕（闭式） 系统 消防系统 大空间智能型主动喷水灭火系 统 施工图设计 初步设计 工程对象 方案设计 表 C.0.5-2 给水排水工程对象模型单元交付深度 26 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 水箱 N1 G2/N1 G2/N2 G3/N3 G3/N4 加压设备 N1 G2/N1 G2/N2 G3/N3 G3/N4 热水器 N1 G1/N1 G2/N2 G3/N3 G3/N4 换热器 N1 G1/N1 G2/N2 G3/N3 G3/N4 太阳能集热设备 N1 N1 G1/N2 G3/N3 G3/N4 热水机组 - G1/N1 G1/N2 G3/N3 G3/N4 热泵机组 - G1/N1 G1/N2 G3/N3 G3/N4 提升设备 N1 G1/N1 G2/N2 G3/N3 G3/N4 隔油设施 N1 G1/N1 G2/N2 G3/N3 G3/N4 软化水设备 - N1 G1/N2 G3/N3 G3/N4 过滤设备 - N1 G1/N2 G3/N3 G3/N4 膜处理设备 - N1 G1/N2 G3/N3 G3/N4 地下水有毒物质去除设备 - N1 G1/N2 G3/N3 G3/N4 消毒设备 N1 N1 G1/N2 G3/N3 G3/N4 - N1 G2/N1 G2/N2 G3/N3 G3/N4 消防水泵 N1 G2/N1 G2/N2 G3/N3 G3/N4 高位消防水箱 N1 G2/N1 G2/N2 G3/N3 G3/N4 稳压泵 N1 G2/N1 G2/N2 G3/N3 G3/N4 消防增压稳压给水设备 N1 G2/N1 G2/N2 G3/N3 G3/N4 消防水泵接合器 - G1/N1 G1/N2 G3/N3 G3/N4 消火栓 - G2/N1 G2/N2 G3/N3 G3/N4 喷头 - N1 G2/N2 G3/N3 G3/N4 报警阀组 - G2/N1 G2/N2 G3/N3 G3/N4 水流指示器 - G2/N1 G2/N2 G3/N3 G3/N4 试水装置 - N1 G2/N2 G3/N3 G3/N4 减压孔板 - N1 G2/N2 G3/N3 G3/N4 - G1/N1 G1/N2 G3/N3 G3/N4 固定消防炮 - G1/N1 G1/N2 G3/N3 G3/N4 细水雾灭火设备 - N1 G1/N2 G3/N3 G3/N4 气体灭火设备 - N1 G1/N2 G3/N3 G3/N4 供水设备 加热储热设备 排水设备 水处理设备 冷却塔 消防设备 大空间智能型主动喷水灭 火装置 27 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 泡沬灭火设备 - N1 G1/N2 G3/N3 G3/N4 消防器材 - N1 G1/N2 G3/N3 G3/N4 消防水池 N1 N1 N2 N3 N4 管道 - G1/N1 G2/N2 G3/N3 G3/N4 阀门 - - G2/N2 G3/N3 G3/N4 仪表 - - G2/N2 G3/N3 G3/N4 过滤器 - - G2/N2 G3/N3 G3/N4 旋流防止器 - - G2/N2 G3/N3 G3/N4 吸水喇叭口 - - G2/N2 G3/N3 G3/N4 波纹补偿器 - - G2/N2 G3/N3 G3/N4 可曲挠橡胶接头 - - G2/N2 G3/N3 G3/N4 金属软管 - - G2/N2 G3/N3 G3/N4 存水弯 - - G2/N2 G3/N3 G3/N4 清扫口 - - G2/N2 G3/N3 G3/N4 检查口 - - G2/N2 G3/N3 G3/N4 通气帽 - - G2/N2 G3/N3 G3/N4 雨水斗 - G1/N1 G2/N2 G3/N3 G3/N4 套管 - - G2/N2 G3/N3 G3/N4 支吊架 - - N1 G3/N3 G3/N4 卫浴装置 - N1 G1/N1 G2/N2 G3/N3 G3/N4 构筑物 - - - G2/N2 G3/N3 G3/N4 管道和管道附件 C.0.6 暖通空调系统工程对象模型单元交付深度应分别符合表 C.0.6-1 和 C.0.6-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 C.0.6-1 暖通空调系统交付深度 热源系统 N1 N1 N2 N3 N4 散热器供暖系统 N1 N1 N2 N3 N4 热水辐射供暖系统 N1 N1 N2 N3 N4 电热供暖系统 N1 N1 N2 N3 N4 系统 供暖系统 28 DB32/T 3918-2020 户式燃气炉、 N1 N1 N2 N3 N4 机械排风系统 N1 N1 N2 N3 N4 机械送风系统 N1 N1 N2 N3 N4 事故通风系统 N1 N1 N2 N3 N4 防排烟系统 N1 N1 N2 N3 N4 排油烟系统 N1 N1 N2 N3 N4 冷热源系统 N1 N1 N2 N3 N4 全空气调节系统 N1 N1 N2 N3 N4 蒸发冷却空调系统 N1 N1 N2 N3 N4 多联式空调系统 N1 N1 N2 N3 N4 直接膨胀式空调系统 N1 N1 N2 N3 N4 风机盘管加新风系统 N1 N1 N2 N3 N4 温湿度独立控制系统 N1 N1 N2 N3 N4 除尘系统 N1 N1 N2 N3 N4 气体净化系统 N1 N1 N2 N3 N4 抑尘及真空清扫系统 N1 N1 N2 N3 N4 户式空气源热泵供暖系统 通风系统 空气调节系统 除尘与有害气体净 化系统 冷热源设备 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 C.0.6-2 暖通空调工程对象模型单元交付深度 冷水机组 N1 G2/N1 G2/N2 G3/N3 G4/N4 溴化锂吸收式机组 N1 G2/N1 G2/N2 G3/N3 G4/N4 换热设备 N1 G2/N1 G2/N2 G3/N3 G4/N4 热泵 N1 G2/N1 G2/N2 G3/N3 G4/N4 锅炉 N1 G2/N1 G2/N2 G3/N3 G4/N4 单元式热水设备 N1 G2/N1 G2/N2 G3/N3 G4/N4 蓄热蓄冷装置 N1 G2/N1 G2/N2 G3/N3 G4/N4 冷却塔 - G2/N1 G2/N2 G3/N3 G4/N4 水泵 - G2/N1 G2/N2 G3/N3 G4/N4 膨胀水箱 - G1/N1 G2/N2 G3/N3 G4/N4 自动补水定压装置 - G1/N1 G2/N2 G3/N3 G4/N4 水系统设备 29 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 软化水器 - G1/N1 G2/N2 G3/N3 G4/N4 集分水器 - G1/N1 G2/N2 G3/N3 G4/N4 散热器 - G1/N1 G2/N2 G3/N3 G4/N4 暖风机 - G1/N1 G2/N2 G3/N3 G4/N4 热空气幕 - G1/N1 G2/N2 G3/N3 G4/N4 空气加热器 - G1/N1 G2/N2 G3/N3 G4/N4 风机 - G1/N1 G2/N2 G3/N3 G4/N4 通风、除尘及防排烟 换气扇 - G1/N1 G2/N2 G3/N3 G4/N4 设备 风幕 - G1/N1 G2/N2 G3/N3 G4/N4 除尘器 - G1/N1 G2/N2 G3/N3 G4/N4 组合式空调机组 - G1/N1 G2/N2 G3/N3 G4/N4 新风热交换器 - G1/N1 G2/N2 G3/N3 G4/N4 新风处理机组 - G1/N1 G2/N2 G3/N3 G4/N4 风机盘管 - G1/N1 G2/N2 G3/N3 G4/N4 变风量末端 - G1/N1 G2/N2 G3/N3 G4/N4 多联式空调机组 - G1/N1 G2/N2 G3/N3 G4/N4 房间空调器 - G1/N1 G2/N2 G3/N3 G4/N4 单元式空调机 - G1/N1 G2/N2 G3/N3 G4/N4 冷冻除湿机组 - G1/N1 G2/N2 G3/N3 G4/N4 加湿器 - G1/N1 G2/N2 G3/N3 G4/N4 精密空调机 - G1/N1 G2/N2 G3/N3 G4/N4 空气净化装置 - G1/N1 G2/N2 G3/N3 G4/N4 管道 - G1/N1 G2/N2 G3/N3 G4/N4 风管 - G1/N1 G2/N2 G3/N3 G4/N4 阀门 - G1/N1 G2/N2 G3/N3 G4/N4 集气罐 - G1/N1 G2/N2 G3/N3 G4/N4 热量表 - G1/N1 G2/N2 G3/N3 G4/N4 消声器 - G1/N1 G2/N2 G3/N3 G4/N4 补偿器 - G1/N1 G2/N2 G3/N3 G4/N4 仪表 - G1/N1 G2/N2 G3/N3 G4/N4 供暖设备 空气调节设备 管路及管路附件 30 风道末端 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 管道支撑件 - G1/N1 G2/N2 G3/N3 G4/N4 设备隔振 - G1/N1 G2/N2 G3/N3 G4/N4 其他 - - - - - 风口 - G1/N1 G2/N2 G3/N3 G4/N4 C.0.7 电气系统工程对象模型单元交付深度应分别符合表 C.0.7-1 和 C.0.7-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 C.0.7-1 电气系统交付深度 供电要求 N1 N1 N2 N3 N4 电源 N1 N1 N2 N3 N4 高压供配电系统 N1 N1 N2 N3 N4 低压供配电系统 N1 N1 N2 N3 N4 10(6)kV 电力继电保护 - N1 N2 N3 N4 电气测量 - N1 N2 N3 N4 自备应急电源系统 N1 N1 N2 N3 N4 配变电所机房要求 - N1 N2 N3 N4 电气照明系统 - N1 N2 N3 N4 电气照明配电系统 - N1 N2 N3 N4 电气照明控制系统 - N1 N2 N3 N4 消防应急照明和疏散指示系统 - N1 N2 N3 N4 防雷与接地系统 - N1 N2 N3 N4 特殊场所接地安全防护 - N1 N2 N3 N4 系统 供配电系统 电气照明 防雷与接地系统 配变电所 配变电所布置 - G1/N1 G2/N2 G3/N3 竣工移交 深化设计 施工图设计 初步设计 工程对象 方案设计 表 C.0.7-2 电气工程对象模型单元交付深度 G3/N4 31 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 10(6)kV 配电装置 N1 G2/N2 G2/N2 G3/N3 G3/N4 配电变压器 N1 G2/N2 G2/N2 G3/N3 G3/N4 低压配电装置 - G2/N2 G2/N2 G3/N3 G3/N4 电力电容器装置 - G2/N2 G2/N2 G3/N3 G3/N4 直流屏、信号屏 - G2/N2 G2/N2 G3/N3 G3/N4 自备应急柴油发电机组 N1 G2/N2 G2/N2 G3/N3 G3/N4 应急电源装置(EPS) - - G2/N2 G3/N3 G3/N4 不间断电源装置(UPS) - - G2/N2 G3/N3 G3/N4 低压电器 - - G2/N2 G3/N3 G3/N4 低压配电线路 - - N2 N3 N4 低压配电系统的电击防护 - - N2 N3 N4 成套控制装置 - - G2/N2 G3/N3 G3/N4 电气系统器件 - - N2 N3 N4 照明光源 - - N2 N3 N4 照明灯具 - - G2/N2 G3/N3 G3/N4 照明供电设备 - - G2/N2 G3/N3 G3/N4 照明配电线路 - - N2 N3 N4 照明控制设备 - - G2/N2 G3/N3 G3/N4 照明控制线路 - - N2 N3 N4 - - G2/N2 G3/N3 G3/N4 消防应急照明线路 - - N2 N3 N4 防雷接闪器 - - G2/N2 G3/N3 G3/N4 防雷引下线 - - N2 N3 N4 建筑物防雷、接地和 接地网 - - N2 N3 N4 特殊场所的安全防护 防雷击电磁脉冲 - - N2 N3 N4 - - N2 N3 N4 自备应急电源 低压配电 电气照明 消防应急照明和疏散指示 设备 通用电力设备接地及等电 位联结 配电线路及 线槽布线 - - G2/N2 G3/N3 G3/N4 线路敷设 电缆桥架布线 - - G2/N2 G3/N3 G3/N4 32 竣工移交 初步设计 封闭式母线布线 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管≥D70 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管≤D50 - - N2 N3 N4 电缆电线敷设器材支吊架 - - N2 G3/N3 G3/N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 C.0.8 智能化系统工程对象模型单元交付深度应符合表 C.0.8-1 和 C.0.8-2 的规定。 施工图设计 深化设计 竣工移交 信息化应用系统 - - N1 N2 N3 N4 智能化集成系统 - N1 N1 N2 N3 N4 通信接入系统 - N1 N2 N3 N4 电话交换系统 - N1 N2 N3 N4 信息网络系统 - N1 N2 N3 N4 综合布线系统 - N1 N2 N3 N4 室内移动通信覆盖系统 - N1 N2 N3 N4 卫星通信系统 - N1 N2 N3 N4 - N1 N2 N3 N4 广播系统 - N1 N2 N3 N4 会议系统 - N1 N2 N3 N4 信息导引及发布系统 - N1 N2 N3 N4 时钟系统 - N1 N2 N3 N4 建筑设备监控系统 - N1 N2 N3 N4 建筑能效监控系统 - N1 N2 N3 N4 火灾报警控制系统 - N1 N2 N3 N4 消防专用电话系统 - N1 N2 N3 N4 消防应急广播系统 - N1 N2 N3 N4 方案设计 初步设计 表 C.0.8-1 智能化系统交付深度 系统 信息设施系统 有线电视及卫星电视接收 系统 建筑设备管理系统 火灾自动报警控制 系统 33 施工图设计 深化设计 竣工移交 - N1 N2 N3 N4 消防电源监控系统 - N1 N2 N3 N4 电气火灾自动报警系统 - N1 N2 N3 N4 防火门监控系统 - N1 N2 N3 N4 安全防范综合管理系统 - N1 N2 N3 N4 入侵报警系统 - N1 N2 N3 N4 视频安防监控系统 - N1 N2 N3 N4 出入口控制系统 - N1 N2 N3 N4 电子巡查管理系统 - N1 N2 N3 N4 访客对讲系统 - N1 N2 N3 N4 停车库（场）管理系统 - N1 N2 N3 N4 应急联动系统设备 - N1 N2 N3 N4 方案设计 初步设计 DB32/T 3918-2020 系统 消防应急照明和疏散指示 系统 公共安全系统 竣工移交 初步设计 深化设计 方案设计 通信接入系统设备 - - G2/N2 G3/N3 G3/N4 电话交换系统设备 - - G2/N2 G3/N3 G3/N4 信息网络系统设备 - - G2/N2 G3/N3 G3/N4 综合布线系统设备 - - G2/N2 G3/N3 G3/N4 室内移动通信覆盖系统设备 - - G2/N2 G3/N3 G3/N4 卫星通信系统设备 - - G2/N2 G3/N3 G3/N4 - - G2/N2 G3/N3 G3/N4 广播系统设备 - - G2/N2 G3/N3 G3/N4 会议系统设备 - - G2/N2 G3/N3 G3/N4 信息导引及发布系统设备 - - G2/N2 G3/N3 G3/N4 时钟系统设备 - - G2/N2 G3/N3 G3/N4 工程对象 信息设施系统 施工图设计 表 C.0.8-2 智能化工程对象模型单元交付深度 有线电视及卫星电视接收系统 设备 34 竣工移交 初步设计 建筑设备监控系统设备 - - G2/N2 G3/N3 G3/N4 建筑能效监控系统设备 - - G2/N2 G3/N3 G3/N4 火灾报警控制系统设备 - N1 G2/N2 G3/N3 G3/N4 消防专用电话系统设备 - N1 G2/N2 G3/N3 G3/N4 消防应急广播系统设备 - N1 G2/N2 G3/N3 G3/N4 - N1 G2/N2 G3/N3 G3/N4 消防电源监控系统设备 - N1 G2/N2 G3/N3 G3/N4 电气火灾自动报警系统设备 - N1 G2/N2 G3/N3 G3/N4 防火门监控系统设备 - N1 G2/N2 G3/N3 G3/N4 安全防范综合管理系统设备 - - G2/N2 G3/N3 G3/N4 入侵报警系统设备 - - G2/N2 G3/N3 G3/N4 视频安防监控系统设备 - - G2/N2 G3/N3 G3/N4 出入口控制系统设备 - - G2/N2 G3/N3 G3/N4 电子巡查管理系统设备 - - G2/N2 G3/N3 G3/N4 访客对讲系统设备 - - G2/N2 G3/N3 G3/N4 停车库（场）管理系统设备 - - G2/N2 G3/N3 G3/N4 应急联动系统设备 - - G2/N2 G3/N3 G3/N4 信息中心设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 数字程控交换机系统设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 通信系统总配线设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 消防监控中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 安防监控中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 智能化系统设备总控室 N1 G1/N1 G2/N2 G3/N3 G3/N4 通信接入系统设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 有线电视前端设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 应急指挥中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 弱电间(电信间) - N1 G2/N2 G3/N3 G3/N4 智能化系统线路 - - N2 N3 N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 建筑设备管理系统 火灾自动报警控制 消防应急照明和疏散指示系统 系统 公共安全系统 机房工程 智能化系统线路及敷 设备 35 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管材≥D70 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管材≤D50 - - N2 N3 N4 电缆电线敷设器材支吊架 - - N2 G4/N3 G3/N4 - - - N2 N3 N4 设器材 智能化系统器件 竣工移交 初步设计 电缆桥架 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 表 C.0.9 动力系统工程对象模型单元交付深度应分别符合表 C.0.9-1 和表 C.0.9-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 C.0.9-1 动力系统交付深度 热水系统 N1 N2 N3 N3 N4 蒸汽系统 N1 N2 N3 N3 N4 凝结水系统 N1 N1 N2 N3 N4 汽轮机系统 N1 N2 N3 N3 N4 水处理系统（锅炉房） N1 N1 N2 N3 N4 烟风系统（锅炉房） N1 N1 N2 N3 N4 排污系统（锅炉房） N1 N1 N2 N3 N4 天然气系统 N1 N1 N2 N3 N4 人工煤气系统 N1 N1 N2 N3 N4 液化石油气系统 N1 N1 N2 N3 N4 燃料油系统（柴油、重油等） N1 N1 N2 N3 N4 导热油系统 N1 N1 N2 N3 N4 N1 N1 N2 N3 N4 - N1 N1 N2 N3 N4 压缩空气系统 N1 N1 N2 N3 N4 氧气系统 N1 N1 N2 N3 N4 氮气系统 N1 N1 N2 N3 N4 二氧化碳系统 N1 N1 N2 N3 N4 系统 热力系统 燃气系统 油系统 工业油系统（液压油、齿轮油、 润滑油等） 燃煤系统 气体系统 36 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 氢气系统 N1 N1 N2 N3 N4 乙炔系统 N1 N1 N2 N3 N4 氩气系统 N1 N1 N2 N3 N4 其他气体系统（含混合气） N1 N1 N2 N3 N4 - N1 N1 N2 N3 N4 系统 真空系统 锅炉 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 C.0.9-2 动力工程对象模型单元交付深度 燃气锅炉 N1 G2/N2 G3/N3 G3/N3 G4/N4 燃油锅炉 N1 G2/N2 G3/N3 G3/N3 G4/N4 燃煤锅炉 N1 G2/N2 G3/N3 G3/N3 G4/N4 余热锅炉 N1 G2/N2 G3/N3 G3/N3 G4/N4 N1 G2/N1 G2/N2 G3/N3 G4/N4 燃气热水器 N1 G2/N1 G2/N2 G3/N3 G4/N4 汽轮机 N1 G2/N2 G3/N3 G3/N3 G4/N4 凝汽器 N1 G2/N1 G2/N2 G3/N3 G4/N4 润滑油装置 - G2/N1 G2/N2 G3/N3 G4/N4 减温减压装置 - G2/N1 G2/N2 G3/N3 G4/N4 冷却装置 - G2/N1 G2/N2 G3/N3 G4/N4 抽真空装置 - G2/N1 G2/N2 G3/N3 G4/N4 起重机 - G2/N1 G2/N2 G3/N3 G4/N4 燃料器 N1 G2/N1 G2/N2 G3/N3 G4/N4 鼓风机 N1 G2/N1 G2/N2 G3/N3 G4/N4 引风机 N1 G2/N1 G2/N2 G3/N3 G4/N4 空气预热器 - G2/N1 G2/N2 G3/N3 G4/N4 省煤器 - G2/N1 G2/N2 G3/N3 G4/N4 除尘器 - G2/N1 G2/N2 G3/N3 G4/N4 导热油炉 （有机载体炉） 汽轮机及辅助设备 锅炉燃烧与烟风设备 37 给水与水处理设备 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 烟囱 N1 G2/N1 G2/N2 G3/N3 G4/N4 脱硫装置 N1 G2/N1 G2/N2 G3/N3 G4/N4 脱硝装置 N1 G2/N1 G2/N2 G3/N3 G4/N4 补水泵 - G2/N1 G2/N2 G3/N3 G4/N4 水箱 - G2/N1 G2/N2 G3/N3 G4/N4 软水器 - G2/N1 G2/N2 G3/N3 G4/N4 加药装置 - G2/N1 G2/N2 G3/N3 G4/N4 除氧器 - G2/N1 G2/N2 G3/N3 G4/N4 补水定压装置 - G2/N1 G2/N2 G3/N3 G4/N4 水表 - G1/N1 G2/N2 G3/N3 G4/N4 排污扩容器 - G1/N1 G2/N2 G3/N3 G4/N4 换热器 N1 G2/N1 G2/N2 G3/N3 G4/N4 分集水器 - G2/N1 G2/N2 G3/N3 G4/N4 水过滤器 - G2/N1 G2/N2 G3/N3 G4/N4 循环水泵 - G2/N1 G2/N2 G3/N3 G4/N4 凝结水泵 - G2/N1 G2/N2 G3/N3 G4/N4 疏水箱 - G2/N1 G2/N2 G3/N3 G4/N4 疏水扩容器 - G2/N1 G2/N2 G3/N3 G4/N4 疏水泵 N1 G2/N1 G2/N2 G3/N3 G4/N4 给煤期 N1 G2/N1 G2/N2 G3/N3 G4/N4 磨煤机 N1 G2/N1 G2/N2 G3/N3 G4/N4 原煤仓 N1 G2/N1 G2/N2 G3/N3 G4/N4 煤粉仓 N1 G2/N1 G2/N2 G3/N3 G4/N4 带式输送机 N1 G2/N1 G2/N2 G3/N3 G4/N4 调压装置 N1 G2/N1 G2/N2 G3/N3 G4/N4 燃气过滤器 - G1/N1 G2/N2 G3/N3 G4/N4 电加热器 - G1/N1 G2/N2 G3/N3 G4/N4 燃气流量计 - G1/N1 G2/N2 G3/N3 G4/N4 燃气表 - G1/N1 G2/N2 G3/N3 G4/N4 热水和蒸汽输配设备 供煤设备 供燃气设备 38 供油设备 高纯气体制备设备 气体供应设备 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 燃油过滤器 - G1/N1 G2/N2 G3/N3 G4/N4 油加热器 - G1/N1 G2/N2 G3/N3 G4/N4 油流量计 - G1/N1 G2/N2 G3/N3 G4/N4 储油箱 - G2/N1 G2/N2 G3/N3 G4/N4 供油泵 - G2/N1 G2/N2 G3/N3 G4/N4 注油泵 N1 G2/N1 G2/N2 G3/N3 G4/N4 膨胀罐 - G2/N1 G2/N2 G3/N3 G4/N4 储存罐 - G2/N1 G2/N2 G3/N3 G4/N4 污油罐 - G2/N1 G2/N2 G3/N3 G4/N4 气体流量计 - G1/N1 G2/N2 G3/N3 G4/N4 冷却器 - G1/N1 G2/N2 G3/N3 G4/N4 干燥器 - G1/N1 G2/N2 G3/N3 G4/N4 过滤器 - G1/N1 G2/N2 G3/N3 G4/N4 气水分离器 - G1/N1 G2/N2 G3/N3 G4/N4 分解炉 - G1/N1 G2/N2 G3/N3 G4/N4 储罐 N1 G2/N1 G2/N2 G3/N3 G4/N4 空气压缩机 N1 G2/N1 G2/N2 G3/N3 G4/N4 除油过滤器 - G1/N1 G2/N2 G3/N3 G4/N4 高压气瓶 N1 G2/N1 G2/N2 G3/N3 G4/N4 减压装置 - G1/N1 G2/N2 G3/N3 G4/N4 汇流总管 - G1/N1 G2/N2 G3/N3 G4/N4 低温液体储罐 N1 G2/N1 G2/N2 G3/N3 G4/N4 汽化器 - G1/N1 G2/N2 G3/N3 G4/N4 真空泵 N1 G1/N1 G2/N2 G3/N3 G4/N4 真空罐 - G1/N1 G2/N2 G3/N3 G4/N4 油水分离器 - G2/N2 G3/N3 G4/N4 G4/N4 消声器 - G1/N1 G2/N2 G3/N3 G4/N4 管道 - G1/N1 G2/N2 G3/N3 G4/N4 阀门 - G1/N1 G2/N2 G3/N3 G4/N4 真空管道设备 管路及管路附件 39 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 热量表 - G1/N1 G2/N2 G3/N3 G4/N4 补偿器 - G1/N1 G2/N2 G3/N3 G4/N4 仪表 - G1/N1 G2/N2 G3/N3 G4/N4 管道支撑件 - G1/N1 G2/N2 G3/N3 G4/N4 阻火器 - G1/N1 G2/N2 G3/N3 G4/N4 设备隔振 - G1/N1 G2/N2 G3/N3 G4/N4 其他 - G1/N1 G2/N2 G3/N3 G4/N4 40 DB32/T 3918-2020 附录 D 道路工程对象模型交付深度 D.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 D.0.2 场地工程对象模型单元交付深度应符合表 D.0.2-1 和表 D.0.2-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.2-1 场地工程系统交付深度 地形 N2 N2 N2 N3 N4 地质 N2 N2 N2 N3 N4 水文 N2 N2 N2 N3 N4 场地现状 N2 N2 N2 N3 N4 场地规划 N2 N2 N2 N3 N4 系统 场地系统 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.2-2 场地工程对象模型单元交付深度 场地地形 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地层结构 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 水文地质 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 水文 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状建（构）筑物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状桥梁 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状地下轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状隧道 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状铁路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状市政管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状文物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状林木 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状农作物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划七线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划城市工程管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划用地 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 工程对象 地形 地质 水文 场地现状 场地规划 41 DB32/T 3918-2020 规划水系 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 D.0.3 路线系统模型单元交付深度应符合表 D.0.3-1 和 D.0.3-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.3-1 路线系统交付深度 线路平面 N2 N3 N3 N4 N4 线路纵面 N2 N3 N3 N4 N4 里程 N1 N2 N3 N4 N4 横断面 N2 N3 N3 N4 N4 系统 路线系统 线路平面 线路纵面 里程 横断面 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.3-2 路线工程模型单元交付深度 平面直线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 平面圆曲线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 平面缓和曲线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 纵面直线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 纵面圆曲线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 纵面抛物线段 G2/N2 G3/N2 G3/N3 G3/N4 G3/N4 里程段 N1 N2 N3 N3 N4 机动车道 N2 N2 N3 N3 N4 非机动车道 N2 N2 N3 N3 N4 人行道 N2 N2 N3 N3 N4 绿化带 N2 N2 N3 N3 N4 中间分隔带 N2 N2 N3 N3 N4 两侧分隔带 N2 N2 N3 N3 N4 路肩 N2 N2 N3 N3 N4 D.0.4 路面系统模型单元交付深度应符合表 D.0.4-1 和 D.0.4-2 的规定。 42 DB32/T 3918-2020 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.4-1 路面系统交付深度 路面结构 N2 N3 N4 N4 N4 缘石 N2 N2 N2 N2 N2 系统 路面系统 路面结构 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.4-2 路面工程模型单元交付深度 沥青混凝土层 G1/N2 G2/N3 G3/N4 G3/N4 G3/N4 水泥混凝土层 G1/N2 G2/N3 G3/N4 G3/N4 G3/N4 砌块层 G1/N2 G2/N2 G2/N4 G2/N4 G2/N4 砂浆层 G1/N2 G2/N2 G2/N2 G2/N2 G2/N2 无机结合料稳定层 G1/N2 G2/N2 G3/N4 G3/N4 G3/N4 粒料层 G1/N2 G2/N2 G3/N4 G3/N4 G3/N4 封层 G1/N2 G2/N3 G2/N4 G2/N4 G2/N4 透层 G1/N2 G1/N3 G1/N4 G1/N4 G1/N4 黏层 G1/N2 G1/N3 G1/N3 G1/N3 G1/N3 缘石 G1/N2 G2/N2 G3/N3 G3/N3 G3/N3 缘石垫块 G1/N2 G2/N2 G3/N3 G3/N3 G3/N3 缘石 D.0.5 路基系统模型单元交付深度应符合表 D.0.5-1 和 D.0.5-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 路基结构 N1 N2 N2 N3 N3 地基加固 N2 N3 N4 N4 N4 支护结构 N2 N2 N2 N3 N3 深化设计 竣工移交 表 D.0.5-1 路基系统交付深度 系统 路基系统 施工图设计 初步设计 工程对象 方案设计 表 D.0.5-2 路基工程模型单元交付深度 43 路基结构 地基加固 支挡防护 公用构件 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 路床 G1/N1 G2/N3 G2/N3 G3/N4 G3/N4 路堤填筑体 G1/N1 G2/N3 G2/N3 G3/N4 G3/N4 边坡 G1/N1 G2/N3 G2/N3 G3/N4 G3/N4 垫层 G1/N1 G2/N2 G3/N3 G3/N3 G3/N3 袋装砂井 G1/N1 G2/N2 G2/N3 G2/N3 G2/N3 塑料排水板 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 粒料桩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N3 加固土桩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N3 灰土挤密桩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N3 水泥粉煤灰碎石桩 G1/N1 G2/N2 G2/N3 G2/N3 G2/N3 压实地基 G1/N1 G2/N3 G2/N3 G2/N3 G2/N3 强夯地基 G1/N1 G2/N3 G2/N4 G2/N3 G2/N3 植物防护体 G1/N1 G1/N3 G2/N3 G2/N4 G2/N4 骨架 G1/N1 G2/N3 G2/N3 G2/N4 G2/N4 喷护防护体 G1/N1 G2/N3 G3/N3 G3/N4 G3/N4 重力式挡土墙 G1/N1 G2/N3 G3/N3 G3/N4 G3/N4 薄壁式挡土墙 G1/N1 G2/N3 G3/N3 G3/N4 G3/N4 锚杆挡土墙 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 锚定板挡土墙 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 加筋挡土墙 G1/N1 G2/N3 G3/N3 G3/N4 G3/N4 桩板式挡土墙 G1/N1 G2/N3 G3/N3 G3/N4 G3/N4 锚杆 G1/N1 G2/N3 G2/N3 G2/N3 G2/N3 土工布 G1/N1 G1/N3 G2/N3 G2/N4 G2/N4 土工膜 G1/N1 G1/N3 G2/N3 G2/N4 G2/N4 支护结构变形缝 G1/N1 G1/N3 G1/N3 G1/N4 G1/N4 粒料反滤层 G1/N1 G2/N3 G2/N3 G2/N4 G2/N4 泄水管 G1/N1 G1/N3 G1/N3 G1/N4 G1/N4 基础 G1/N1 G2/N3 G3/N3 G3/N3 G3/N3 D.0.6 排水系统模型单元交付深度应符合表 D.0.6-1 和 D.0.6-2 的规定。 44 DB32/T 3918-2020 施工图设计 深化设计 竣工移交 排水系统 初步设计 系统 方案设计 表 D.0.6-1 排水系统交付深度 N2 N2 N3 N3 N3 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.6-2 排水工程模型单元交付深度 排水管 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管井 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 雨水口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 排水沟 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 渗（盲）沟 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 粒料反滤层 G1/N2 G2/N3 G3/N3 G3/N3 G3/N4 排水设施 D.0.7 交安系统模型单元交付深度应符合表 D.0.7-1 和 D.0.7-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.7-1 交安系统交付深度 交通标志 N1 N2 N3 N4 N4 交通标线 N1 N2 N3 N3 N4 防护设施 N1 N2 N3 N4 N4 系统 交安系统 交通标志 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.7-2 交安工程模型单元交付深度 标志牌 G2/N1 G2/N3 G2/N3 G2/N4 G2/N4 支撑杆件 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 基础 N1 G2/N2 G3/N3 G3/N3 G3/N4 标线 G2/N2 G2/N2 G2/N3 G2/N4 G2/N4 突起路标 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 交通标线 45 DB32/T 3918-2020 轮廓标 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 波形梁护栏 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 混凝土护栏 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 栏杆 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 隔离栅 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 声屏障 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 防眩板 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 泄水管 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 基础 N1 G2/N2 G3/N3 G3/N3 G3/N4 防护设施 D.0.8 照明系统模型单元交付深度应符合表 D.0.8-1 节 D.0.8-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 D.0.8-1 照明系统交付深度 照明设施 N1 N2 N3 N3 N4 配电设施 N1 N2 N3 N3 N4 系统 照明系统 照明设施 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.8-2 照明工程模型单元交付深度 灯具 G1/N1 G2/N2 G2/N3 G2/N3 G3/N4 灯杆 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 基础 N1 G2/N2 G3/N3 G3/N3 G3/N4 箱式变电站 G1/N1 G2/N2 G2/N3 G2/N3 G3/N4 供电线缆 G1/N1 G2/N2 G2/N3 G3/N3 G3/N4 接线井 G1/N1 G2/N2 G2/N3 G3/N3 G3/N4 基础 N1 G2/N2 G3/N3 G3/N3 G3/N4 配电设施 D.0.9 景观系统模型单元交付深度应符合表 D.0.9-2 和 D.0.9-2 的规定。 表 D.0.9-1 景观系统交付深度 46 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 街具 N1 N2 N2 N3 N4 绿化 N2 N2 N2 N3 N4 系统 景观系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 D.0.9-2 景观工程模型单元交付深度 路铭牌 G1/N1 G2/N2 G2/N2 G2/N3 G3/N4 公共休息设施 G1/N1 G2/N2 G2/N2 G2/N3 G3/N4 广告灯箱 G1/N1 G2/N2 G2/N2 G2/N3 G3/N4 垃圾箱 G1/N1 G2/N2 G2/N2 G2/N3 G3/N4 绿带 G1/N1 G2/N2 G2/N2 G2/N3 G3/N4 树池 G1/N1 G2/N2 G2/N3 G3/N3 G3/N4 街具? 绿化 47 DB32/T 3918-2020 附录 E 桥梁工程对象模型交付深度 E.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 E.0.2 场地工程对象模型单元交付深度应符合表 E.0.2-1 和表 E.0.2-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 E .0.2-1 场地工程系统交付深度 地形 N2 N2 N2 N3 N4 地质 N2 N2 N2 N3 N4 水文 N2 N2 N2 N3 N4 场地现状 N2 N2 N2 N3 N4 场地规划 N2 N2 N2 N3 N4 系统 场地系统 地形 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E .0.2-2 场地工程对象模型单元交付深度 场地地形 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地层结构 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 水文地质 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 水文 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状建（构）筑物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状桥梁 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状地下轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状隧道 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状铁路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状市政管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状文物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状林木 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状农作物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划七线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地质 水文 场地现状 场地规划 48 DB32/T 3918-2020 规划轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划城市工程管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划用地 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 规划水系 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 E.0.3 梁式桥—上部结构系统工程对象模型单元交付深度应符合表 E.0.3-1 和 E.0.3-2 的规定。 梁式桥—上部结构 N3/N4 N3/N4 竣工移交 N3 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.3-1 梁式桥—上部结构系统交付深度 N4 混凝土梁 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.3-2 梁式桥—上部结构工程模型单元交付深度 T梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 小箱梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 空心板梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 实心板梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 箱梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 钢板梁 G1/N1 G2/N2 G4/N3 G4/N3 G4/N4 钢箱梁 G1/N1 G2/N2 G4/N3 G4/N3 G4/N4 钢桁梁 G1/N1 G2/N2 G4/N3 G4/N3 G4/N4 钢板组合梁 G1/N1 G2/N2 G4/N3 G4/N3 G4/N4 钢箱组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢桁架组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 波形钢腹板组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土横梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 钢横梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 混凝土横隔板 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 钢横隔板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 主梁 钢梁 钢-砼组合梁 横梁 纵、横向联系 横隔板 钢平联（钢桥、组合 平联 桥） 49 桥面系 钢桥面系 G1/N1 G2/N2 G3/N3 G3/N3 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 G3/N4 E.0.4 梁式桥—下部结构系统工程对象模型单元交付深度应符合表 E.0.4-1 和 E.0.4-2 的规定。 梁式桥—下部结构 N3/N4 N3/N4 竣工移交 N3 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.4-1 梁式桥—下部结构系统交付深度 N4 桥墩 盖梁 竣工移交 深化设计 混凝土盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢结构盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-砼组合柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 系梁 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 台帽 台帽 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 台身 U 型台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 实体式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 肋板式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 墩柱 桥台 施工图设计 工程对象 初步设计 方案设计 表 E.0.4-2 梁式桥—下部结构工程模型单元交付深度 基础 E.0.5 梁式桥—预应力系统工程对象模型单元交付深度应符合表 E.0.5-1 和 E.0.5-2 的规定。 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 梁式桥—预应力 初步设计 系统 方案设计 表 E.0.5-1 梁式桥—预应力系统交付深度 N4 表 E.0.5-2 梁式桥—预应力工程模型单元交付深度 50 预应力系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 钢绞线 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 波纹管 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 锚具 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 E.0.6 梁式桥—支撑系统工程对象模型单元交付深度应符合表 E.0.6-1 和 E.0.6-2 的规定。 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 梁式桥—支撑 初步设计 系统 方案设计 表 E.0.6-1 梁式桥—支撑系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.6-2 梁式桥—支撑工程模型单元交付深度 梁底契块 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 支座 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 支座垫石 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 阻尼器 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 支撑系统 E.0.7 梁式桥—附属结构工程对象模型单元交付深度应符合表 E.0.7-1 和 E.0.7-2 的规定。 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 梁式桥—附属结构 初步设计 系统 方案设计 表 E.0.7-1 梁式桥—附属结构系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.7-2 梁式桥—附属结构工程模型单元交付深度 防撞护栏 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 桥头搭板 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 附属结构系统 51 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 桥面铺装 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 桥梁伸缩缝 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 栏杆 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 桥面人行道 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 声屏障 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 防抛网 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 抗震挡块 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 桥梁分隔带 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 护坡 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 防雷接地设施 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 预埋管线设施 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 桥铭牌 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 E.0.8 梁式桥—细部构造系统工程对象模型单元交付深度应符合表 E.0.8-1 和 E.0.8-2 的规定。 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 梁式桥—细部构造 初步设计 系统 方案设计 表 E.0.8-1 梁式桥—细部构造系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.8-2 梁式桥—细部构造工程模型单元交付深度 加劲肋（钢梁、钢N1 G3/N2 G3/N3 G4/N3 G4/N4 N1 G3/N2 G3/N3 G4/N3 G4/N4 N1 G3/N2 G3/N3 G4/N3 G4/N4 N1 G3/N2 G3/N3 G4/N3 G4/N4 砼组合梁） 连接件（钢-砼组合 梁） 梁式桥—细部构造 齿块（砼梁、钢-砼 组合梁） 槽口（砼梁、钢-砼 组合梁） 52 DB32/T 3918-2020 E.0.9 拱式桥—上部结构系统工程对象模型单元交付深度应符合表 E.0.9-1 和 E.0.9-2 的规定。 拱式桥—上部结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.9-1 拱式桥—上部结构系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.9-2 拱式桥—上部结构工程模型单元交付深度 板拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 肋拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 箱型拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢管拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桁架拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 刚架拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱上侧墙 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱上填料 G1/N1 G2/N2 G3/N3 G3/N3 G4/N4 护拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 腹拱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 立柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 底梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱座 拱座 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 横撑 横撑 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 纵梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桥面板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 吊杆 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 锚具 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 系杆 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 拱圈 实腹式 拱上建筑 空腹式 桥面系 吊杆 系杆 53 锚具 G1/N1 G2/N2 G3/N3 G4/N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 G4/N4 E.0.10 拱式桥—下部结构系统工程对象模型单元交付深度应符合表 E.0.10-1 和 E.0.10-2 的规定。 拱式桥—下部结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.10-1 拱式桥—下部结构系统交付深度 N4 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 E.0.10-2 拱式桥—下部结构工程模型单元交付深度 混凝土盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢结构盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-砼组合柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 系梁 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 台帽 台帽 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 U 型台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 实体式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 肋板式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 工程对象 盖梁 桥墩 墩柱 桥台 台身 基础 拱式桥—预应力系统属于共用系统，参见 E.0.5 梁式桥-预应力系统相关内容。 拱式桥—支撑系统属于共用系统，参见 E.0.6 梁式桥-支撑系统相关内容。 拱式桥—附属结构系统属于共用系统，参见 E.0.7 梁式桥-附属结构系统相关内容。 梁式桥—细部构造系统工程对象模型单元交付深度应符合表 E.0.14-1 和 E.0.14-2 的规定。 系统 初步设计 施工图设计 深化设计 竣工移交 表 E.0.14-1 拱式桥—细部构造系统交付深度 方案设计 E.0.11 E.0.12 E.0.13 E.0.14 拱式桥—细部构造 N1 N2 N3 N3/N4 N4 54 DB32/T 3918-2020 竣工移交 深化设计 施工图设计 系统 初步设计 方案设计 表 E.0.14-2 拱式桥—细部构造工程模型单元交付深度 拱桥吊杆上锚固点 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱桥吊杆下锚固点 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱铰 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 加劲肋 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 连接件 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 齿块 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 槽口 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 拱式桥—细部构造 E.0.15 斜拉桥—上部结构系统工程对象模型单元交付深度应符合表 E.0.15-1 和 E.0.15-2 的规定。 斜拉桥—上部结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.15-1 斜拉桥—上部结构系统交付深度 N4 混凝土梁 钢梁 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.15-2 斜拉桥—上部结构工程模型单元交付深度 箱梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢板梁 G1/N1 G3/N2 G4/N3 G4/N3 G4/N4 钢箱梁 G1/N1 G3/N2 G4/N3 G4/N3 G4/N4 钢桁梁 G1/N1 G3/N2 G4/N3 G4/N3 G4/N4 钢板组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢箱组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢桁架组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 波形钢腹板组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 主梁 钢-砼组合梁 纵、横向联系 横梁 55 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 混凝土横隔板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢横隔板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 横隔板 钢平联（钢桥、组合 平联 桥） 桥面系 钢桥面系 E.0.16 斜拉桥—下部结构系统工程对象模型单元交付深度应符合表 E.0.16-1 和 E.0.16-2 的规定。 斜拉桥—下部结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.16-1 斜拉桥—下部结构系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.16-2 斜拉桥—下部结构工程模型单元交付深度 混凝土盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢结构盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-砼组合柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 系梁 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 台帽 台帽 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 U 型台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 实体式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 肋板式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 盖梁 桥墩 墩柱 桥台 台身 基础 E.0.17 斜拉桥—塔柱结构系统工程对象模型单元交付深度应符合表 E.0.17-1 和 E.0.17-2 的规定。 56 DB32/T 3918-2020 斜拉桥—塔柱结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.17-1 斜拉桥—塔柱结构结构系统交付深度 N4 塔柱 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.17-2 斜拉桥—塔柱结构工程模型单元交付深度 混凝土塔柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-混凝土组合塔柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢系梁（钢箱梁） G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 塔柱结构 基础 E.0.18 斜拉桥—斜拉索系统工程对象模型单元交付深度应符合表 E.0.18-1 和 E.0.18-2 的规定。 N2 N3 N3/N4 竣工移交 N2 深化设计 施工图设计 斜拉桥—斜拉索 初步设计 系统 方案设计 表 E.0.18-1 斜拉桥—斜拉索系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.18-2 斜拉桥—斜拉索工程模型单元交付深度 斜拉索索体 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 斜拉索锚具 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 斜拉索 E.0.19 E.0.20 E.0.21 E.0.22 斜拉桥—预应力系统属于共用系统，参见 E.0.5 梁式桥-预应力系统相关内容。 斜拉桥—支撑系统属于共用系统，参见 E.0.6 梁式桥-支撑系统相关内容。 斜拉桥—附属结构系统属于共用系统，参见 E.0.7 梁式桥-附属结构系统相关内容。 斜拉桥—细部构造系统工程对象模型单元交付深度应符合表 E.0.22-1 和 E.0.22-2 的规定。 表 E.0.22-1 斜拉桥—细部构造系统交付深度 57 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 斜拉桥—细部构造 初步设计 系统 方案设计 DB32/T 3918-2020 N4 竣工移交 深化设计 施工图设计 系统 初步设计 方案设计 表 E.0.22-2 斜拉桥—细部构造工程模型单元交付深度 齿块(混凝土梁、钢-砼组合 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 连接件（钢-砼组合梁） G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 斜拉塔柱上锚固点 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 斜拉索梁上锚固点 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 梁) 槽口（混凝土梁、钢-砼组 合梁） 斜拉桥—细部构造 加劲肋（钢梁、钢-砼组合 梁） E.0.23 悬索桥—上部结构系统工程对象模型单元交付深度应符合表 E.0.23-1 和 E.0.23-2 的规定。 悬索桥—上部结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.23-1 悬索桥—上部结构系统交付深度 N4 混凝土梁 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.23-2 悬索桥—上部结构工程模型单元交付深度 箱梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢箱梁 G2/N1 G3/N2 G4/N3 G4/N3 G4/N4 钢桁梁 G2/N1 G3/N2 G4/N3 G4/N3 G4/N4 钢板组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢箱组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢梁 主梁 钢-砼组合梁 58 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 钢桁架组合梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土横隔板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢横隔板 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 横梁 纵、横向联系 横隔板 钢平联（钢桥、组合 平联 桥） 桥面系 钢桥面系 E.0.24 悬索桥—下部结构系统工程对象模型单元交付深度应符合表 E.0.24-1 和 E.0.24-2 的规定。 竣工移交 初步设计 下部结构 N2 N2 N3/N4 N3/N4 N4 锚固结构 N2 N2 N3/N4 N3/N4 N4 系统 深化设计 方案设计 施工图设计 表 E.0.24-1 悬索桥—下部结构系统交付深度 悬索桥—下部结构 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.24-2 悬索桥—下部结构工程模型单元交付深度 混凝土盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢结构盖梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-砼组合柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 系梁 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 台帽 台帽 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 U 型台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 实体式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 肋板式台身 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 盖梁 桥墩 墩柱 桥台 台身 基础 59 桩基 G1/N1 G2/N2 G3/N3 G4/N3 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 G4/N4 E.0.25 悬索桥—塔柱结构系统工程对象模型单元交付深度应符合表 E.0.25-1 和 E.0.25-2 的规定。 悬索桥—塔柱结构 N3/N4 N3/N4 竣工移交 N2 深化设计 N2 施工图设计 初步设计 系统 方案设计 表 E.0.25-1 悬索桥—塔柱结构结构系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.25-2 悬索桥—塔柱结构工程模型单元交付深度 混凝土塔柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢-混凝土组合塔柱 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 混凝土系梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢系梁（钢箱梁） G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 承台 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 塔柱 塔柱结构 基础 E.0.26 悬索桥—缆索结构系统工程对象模型单元交付深度应符合表 E.0.26-1 和 E.0.26-2 的规定。 N2 N3 N3/N4 竣工移交 N2 深化设计 施工图设计 悬索桥—缆索结构 初步设计 系统 方案设计 表 E.0.26-1 悬索桥—缆索结构系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.26-2 悬索桥—悬索工程模型单元交付深度 主缆 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 吊杆 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 缆索结构 60 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 索夹 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 索鞍 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 E.0.27 悬索桥—锚锭结构系统工程对象模型单元交付深度应符合表 E.0.27-1 和 E.0.27-2 的规定。 施工图设计 N2 N2 N3 N3/N4 N4 锚体 N2 N2 N3 N3/N4 N4 锚固系统 N2 N2 N3 N3/N4 N4 自锚式端横梁 N2 N2 N3 N3/N4 N4 竣工移交 初步设计 基础 系统 深化设计 方案设计 表 E.0.27-1 悬索桥—锚锭结构系统交付深度 悬索桥-锚锭系统 基础 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 E.0.27-2 悬索桥—锚锭工程模型单元交付深度 扩大基础 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 箱形基础 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 桩基 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 散索鞍支墩 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 锚块 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 后浇段 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 锚室 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 型钢 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 钢绞线 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 端横梁 G1/N1 G2/N2 G3/N3 G4/N3 G4/N4 锚体 锚固系统 自锚式端横梁 E.0.28 E.0.29 E.0.30 E.0.31 悬索桥—预应力系统属于共用系统，参见 E.0.5 梁式桥-预应力系统相关内容。 悬索桥—支撑系统属于共用系统，参见 E.0.6 梁式桥-支撑系统相关内容。 悬索桥—附属结构系统属于共用系统，参见 E.0.7 梁式桥-附属结构系统相关内容。 悬索桥—细部构造系统工程对象模型单元交付深度应符合表 E.0.31-1 和 E.0.31-2 的规定。 表 E.0.31-1 悬索桥—细部构造系统交付深度 61 系统 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 悬索桥—细部构造 N1 N2 N3 N3/N4 N4 竣工移交 深化设计 施工图设计 系统 初步设计 方案设计 表 E.0.31-2 悬索桥—细部构造工程模型单元交付深度 吊索锚座 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 索股锚头 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 G1/N1 G3/N2 G3/N3 G4/N3 G4/N4 加劲肋（钢梁、钢-混凝 土组合梁） 悬索桥—细部构造 连接件（钢-混凝土组合 梁） 齿块（钢梁、钢-混凝土 组合梁） 槽口 62 DB32/T 3918-2020 附录 F 隧道工程对象模型交付深度 F.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 F.0.2 场地工程对象模型单元交付深度应符合表 F.0.2-1 和表 F.0.2-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 F.0.2-1 场地工程系统交付深度 地形 N2 N2 N2 N3 N4 地质 N2 N2 N2 N3 N4 水文 N2 N2 N2 N3 N4 场地现状 N2 N2 N2 N3 N4 场地规划 N2 N2 N2 N3 N4 系统 场地系统 地形 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.2-2 场地工程对象模型单元交付深度 场地地形 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地层结构 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 水文地质 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 水文 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状建（构）筑物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状桥梁 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状地下轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状隧道 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状铁路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状市政管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状文物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状林木 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状农作物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划七线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地质 水文 场地现状 场地规划 63 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 规划道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划城市工程管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划用地 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 规划水系 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 F.0.3 道路系统工程对象模型单元交付深度应符合表 F.0.3-1 和 F.0.3-2 的规定。 N2 N3 N3/N4 竣工移交 N1 深化设计 施工图设计 道路系统 初步设计 系统 方案设计 表 F.0.3-1 道路系统交付深度 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.3-2 道路工程模型单元交付深度 机动车道 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 非机动车道 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 辅路 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 绿化带 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 人行道 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 分隔带 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 硬路肩 N1 G1/N2 G2/N3 G3/N4 G3/N4 土路肩 N1 G1/N2 G2/N3 G3/N4 G3/N4 栏杆 N1 G1/N2 G2/N3 G3/N4 G3/N4 侧平石 N1 G1/N2 G2/N3 G3/N4 G3/N4 侧石 N1 G1/N2 G2/N3 G3/N4 G3/N4 缘石 N1 G1/N2 G2/N3 G3/N4 G3/N4 面层 G1/N1 G2/N2 G2/N3 G3/N4 G3/N4 基层 N1 G1/N2 G2/N3 G3/N4 G3/N4 横断面组成 道路系统 路面结构 64 交通标线 交通标志 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 底基层 N1 G1/N2 G2/N3 G3/N4 G3/N4 垫层 N1 G1/N2 G2/N3 G3/N4 G3/N4 指示标线 G1/N1 G1/N2 G2/N3 G3/N4 G3/N4 禁止标线 G1/N1 G1/N2 G2/N3 G3/N4 G3/N4 警告标线 G1/N1 G1/N2 G2/N3 G3/N4 G3/N4 标志牌 G1/N1 G1/N2 G2/N3 G3/N4 G3/N4 支撑杆件 G1/N1 G1/N2 G2/N3 G3/N4 G3/N4 基础 N1 G1/N2 G2/N3 G3/N4 G3/N4 F.0.4 建筑系统工程对象模型单元交付深度应符合表 F.0.4-1 和 F.0.4-2 的规定。 施工图设计 N1 N2 N3 N3/N4 N4 明挖段内部结构 N1 N2 N3 N3/N4 N4 矿山段 N1 N2 N3 N3/N4 N4 沉管段 N1 N2 N3 N3/N4 N4 工作井 N1 N2 N3 N3/N4 N4 设备用房 N1 N2 N3 N3/N4 N4 风塔 N1 N2 N3 N3/N4 N4 管理用房 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 盾构段 系统 深化设计 方案设计 表 F.0.4-1 建筑系统交付深度 建筑系统 竣工移交 初步设计 板开洞 N1 -/N2 G3/N3 G3/N4 G3/N4 墙开洞 N1 -/N2 G3/N3 G3/N4 G3/N4 防火门 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 防火卷帘 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 工程对象 深化设计 方案设计 施工图设计 表 F.0.4-2 建筑工程模型单元交付深度 盾构段、明挖段 建筑构件级模 主体、矿山段、 型 沉管段 65 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 侧墙装饰材料 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 顶部防火内衬 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 设备安装孔洞 N1 N2 G2/N3 G2/N4 G2/N4 变形缝 N1 N2 G2/N3 G2/N4 G2/N4 墙 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 板 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 建筑柱 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 工作井、 板开洞 N1 N2 G2/N3 G2/N4 G2/N4 设备用房、 墙开洞 N1 N2 G2/N3 G2/N4 G2/N4 风塔、 门 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 管理用房 窗 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 坡道 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 台阶 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 散水 G1/N1 G2/N2 G2/N3 G2/N4 G2/N4 F.0.5 结构系统工程对象模型单元交付深度应符合表 F.0.5-1 和 F.0.5-2 的规定。 施工图设计 N1 N2 N3 N3/N4 N4 明挖段隧道基坑 N1 N2 N3 N3/N4 N4 明挖段内部结构 N1 N2 N3 N3/N4 N4 矿山段 N1 N2 N3 N3/N4 N4 结构系统 沉管段 N1 N2 N3 N3/N4 N4 设备用房 N1 N2 N3 N3/N4 N4 设备用房 N1 N2 N3 N3/N4 N4 风塔 N1 N2 N3 N3/N4 N4 管理用房 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 盾构段 系统 深化设计 方案设计 表 F.0.5-1 结构系统交付深度 66 DB32/T 3918-2020 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.5-2 结构工程模型单元交付深度 衬砌圆环 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 管片分块 N1 N2 G3/N3 G4/N4 G4/N4 口型件 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 π型件 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 车道板 G1/N1 G2/N2 G3/N3 G4/N4 G4/N4 烟道板 N1 N2 G3/N3 G3/N4 G4/N4 牛腿 N1 N2 G3/N3 G3/N4 G4/N4 墙 N1 N2 G3/N3 G3/N4 G4/N4 梁 N1 N2 G3/N3 G3/N4 G4/N4 柱 N1 N2 G3/N3 G3/N4 G4/N4 设备箱孔 N1 N2 G3/N3 G3/N4 G4/N4 预留孔洞 N1 N2 G3/N3 G3/N4 G4/N4 倒角 N1 N2 G3/N3 G3/N4 G4/N4 楼梯 N1 N2 G3/N3 G3/N4 G4/N4 找坡层 N1 N2 G3/N3 G3/N4 G4/N4 围护桩 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 止水帷幕 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 支撑 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 围檩 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 放坡 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 基坑 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 板 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 墙 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 梁 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 明挖段内部结 柱 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 构 设备箱孔 N1 N2 G3/N3 G3/N4 G4/N4 倒角 N1 N2 G3/N3 G3/N4 G4/N4 垫层 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 楼梯 N1 N2 G3/N3 G3/N4 G4/N4 结构模型 盾构段 明挖隧道基坑 结构系统 67 竣工移交 初步设计 找坡层 N1 N2 G3/N3 G3/N4 G4/N4 大管棚 N1 N2 G3/N3 G4/N4 G4/N4 超前小导管 N1 N2 G3/N3 G4/N4 G4/N4 锁脚锚杆 N1 N2 G3/N3 G3/N4 G4/N4 喷射混凝土 N1 N2 G3/N3 G3/N4 G4/N4 钢架 N1 N2 G3/N3 G3/N4 G4/N4 钢板 N1 N2 G3/N3 G3/N4 G4/N4 角钢 N1 N2 G3/N3 G3/N4 G4/N4 U 型筋 N1 N2 G3/N3 G3/N4 G4/N4 斜筋 N1 N2 G3/N3 G3/N4 G4/N4 8 字筋 N1 N2 G3/N3 G3/N4 G4/N4 初期支护箍筋 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 二次衬砌 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 二次衬砌主筋 N1 N2 G3/N3 G3/N4 G4/N4 二次衬砌箍筋 N1 N2 G3/N3 G3/N4 G4/N4 N1 N2 G3/N3 G3/N4 G4/N4 电缆沟 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 水沟 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 路面面层 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 路面基层 N1 N2 G3/N3 G3/N4 G4/N4 路面垫层 N1 N2 G3/N3 G3/N4 G4/N4 隧底填充 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 洞门 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 明洞 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 边仰坡 N1 N2 G3/N3 G3/N4 G4/N4 回填 N1 N2 G3/N3 G3/N4 G4/N4 管节 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 防锚层 N1 N2 G3/N3 G3/N4 G4/N4 护边块 N1 N2 G3/N3 G3/N4 G4/N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 矿山段 二次衬砌纵向连接 筋 沉管段 68 竣工移交 初步设计 钢端封门 N1 N2 G3/N3 G3/N4 G4/N4 端钢壳 N1 N2 G3/N3 G3/N4 G4/N4 钢牛腿 N1 N2 G3/N3 G3/N4 G4/N4 钢枕梁 N1 N2 G3/N3 G3/N4 G4/N4 止水带 N1 N2 G3/N3 G3/N4 G4/N4 竖向剪切键 N1 N2 G3/N3 G3/N4 G4/N4 水平剪切键 N1 N2 G3/N3 G3/N4 G4/N4 鼻托梁 N1 N2 G3/N3 G3/N4 G4/N4 橡胶支座 N1 N2 G3/N3 G3/N4 G4/N4 连接键 N1 N2 G3/N3 G3/N4 G4/N4 导向装置 N1 N2 G3/N3 G3/N4 G4/N4 预埋件 N1 N2 G3/N3 G3/N4 G4/N4 灌砂孔 N1 N2 G3/N3 G3/N4 G4/N4 基槽 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 干坞基坑围护 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 钢坞门 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 F.0.6 通风系统工程对象模型单元交付深度应符合表 F.0.6-1 和 F.0.6-2 的规定。 施工图设计 N1 N2 N3 N3/N4 N4 变频多联系统 N1 N2 N3 N3/N4 N4 空调 空调水系统 N1 N2 N3 N3/N4 N4 空调送风系统 N1 N2 N3 N3/N4 N4 通风系统 空调回风系统 N1 N2 N3 N3/N4 N4 送风系统 N1 N2 N3 N3/N4 N4 排风系统 N1 N2 N3 N3/N4 N4 排烟系统 N1 N2 N3 N3/N4 N4 补风系统 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 分体空调 系统 深化设计 方案设计 表 F.0.6-1 通风系统交付深度 通风 排烟 69 DB32/T 3918-2020 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.6-2 通风工程模型单元交付深度 风机 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 空调 G1/N1 G2/N2 G3/N3 G3/N4 G4/N4 风管 G1/N1 G2/N2 G3/N3 G3/N4 G3/N4 风阀 N1 N2 G3/N3 G3/N4 G4/N4 消声器 N1 N2 G3/N3 G3/N4 G4/N4 风管配件 N1 N2 G3/N3 G3/N4 G3/N4 通风系统 F.0.7 给排水系统工程对象模型单元交付深度应符合表 F.0.7-1 和 F.0.7-2 的规定。 施工图设计 N1 N2 N3 N3/N4 N4 泡沫-水喷雾系统 N1 N2 N3 N3/N4 N4 水喷雾系统 N1 N2 N3 N3/N4 N4 泡沫消火栓 N1 N2 N3 N3/N4 N4 雨水系统 N1 N2 N3 N3/N4 N4 废水系统 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 消火栓系统 系统 深化设计 方案设计 表 F.0.7-1 给排水系统交付深度 消防给水 给排水系统 排水 给排水系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.7-2 给排水工程模型单元交付深度 水泵 N1 G2/N2 G3/N3 G3/N4 G4/N4 阀门 N1 G2/N2 G3/N3 G3/N4 G4/N4 消火栓 N1 G2/N2 G3/N3 G3/N4 G4/N4 灭火器 N1 G2/N2 G3/N3 G3/N4 G4/N4 自动灭火控制阀箱 N1 G2/N2 G3/N3 G3/N4 G4/N4 水泵接合器 N1 G2/N2 G3/N3 G3/N4 G4/N4 喷头 N1 G2/N2 G3/N3 G3/N4 G4/N4 70 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 固定泡沫灭火装置 N1 G2/N2 G3/N3 G3/N4 G4/N4 管道配件 N1 G2/N2 G3/N3 G3/N4 G3/N4 排水横截沟 N1 G2/N2 G3/N3 G3/N4 G3/N4 管道 N1 G2/N2 G3/N3 G3/N4 G3/N4 F.0.8 供电与照明系统工程对象模型单元交付深度应符合表 F.0.8-1 和 F.0.8-2 的规定。 施工图设计 N1 N2 N3 N3/N4 N4 照明 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 供配电 系统 深化设计 方案设计 表 F.0.8-1 供电与照明系统交付深度 供电与照明 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.8-2 供电与照明工程模型单元交付深度 高压配电柜 N1 G2/N2 G3/N3 G3/N4 G4/N4 变压器 N1 N2 G3/N3 G3/N4 G4/N4 低压配电柜 N1 G2/N2 G3/N3 G3/N4 G4/N4 动力配电柜/箱 N1 G2/N2 G3/N3 G3/N4 G4/N4 照明配电箱/柜 N1 G2/N2 G3/N3 G3/N4 G4/N4 设备控制箱 N1 G2/N2 G3/N3 G3/N4 G4/N4 照明灯具 N1 G2/N2 G3/N3 G3/N4 G4/N4 动力电缆 N1 N2 G3/N3 G3/N4 G3/N4 控制电缆 N1 N2 G3/N3 G3/N4 G3/N4 电缆桥架 N1 G2/N2 G3/N3 G3/N4 G3/N4 供电与照明系统 F.0.9 监控系统工程对象模型单元交付深度应符合表 F .0.9-1 和 F.0.9-2 的规定。 表 F.0.9-1 监控系统交付深度 71 施工图设计 N1 N2 N3 N3/N4 N4 交通监控系统 N1 N2 N3 N3/N4 N4 设备监控系统 N1 N2 N3 N3/N4 N4 广播系统 N1 N2 N3 N3/N4 N4 监控系统 电话系统 N1 N2 N3 N3/N4 N4 无线对讲系统 N1 N2 N3 N3/N4 N4 火灾报警系统 N1 N2 N3 N3/N4 N4 管线 N1 N2 N3 N3/N4 N4 机房设备 N1 N2 N3 N3/N4 N4 竣工移交 初步设计 视频监控系统 系统 深化设计 方案设计 DB32/T 3918-2020 监控系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 F.0.9-2 监控工程模型单元交付深度 机房机柜 N1 G2/N2 G3/N3 G3/N4 G4/N4 工作站 N1 N2 G3/N3 G3/N4 G4/N4 显示大屏 N1 G2/N2 G3/N3 G3/N4 G4/N4 弱电配电柜 N1 G2/N2 G3/N3 G3/N4 G4/N4 弱电桥架 N1 G2/N2 G3/N3 G3/N4 G3/N4 隧道内非标机箱 N1 N2 G3/N3 G3/N4 G4/N4 视频监控系统设备 N1 G2/N2 G3/N3 G3/N4 G4/N4 交通监控系统设备 N1 N2 G3/N3 G3/N4 G4/N4 设备监控系统设备 N1 N2 G3/N3 G3/N4 G4/N4 广播系统设备 N1 N2 G3/N3 G3/N4 G4/N4 电话系统设备 N1 N2 G3/N3 G3/N4 G4/N4 无线对讲系统设备 N1 N2 G3/N3 G3/N4 G4/N4 机房控制器 N1 N2 G3/N3 G3/N4 G4/N4 火灾报警系统设备 N1 N2 G3/N3 G3/N4 G4/N4 金属线槽 N1 N2 G3/N3 G3/N4 G3/N4 线缆 N1 N2 G3/N3 G3/N4 G3/N4 UPS N1 N2 G3/N3 G3/N4 G4/N4 72 DB32/T 3918-2020 73 DB32/T 3918-2020 附录 G 管廊工程对象模型交付深度 G.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 G.0.2 场地工程对象模型单元交付深度应符合表 G.0.2-1 和表 G.0.2-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 G.0.2-1 场地工程系统交付深度 地形 N2 N2 N2 N3 N4 地质 N2 N2 N2 N3 N4 水文 N2 N2 N2 N3 N4 场地现状 N2 N2 N2 N3 N4 场地规划 N2 N2 N2 N3 N4 系统 场地系统 地形 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 G.0.2-2 场地工程对象模型单元交付深度 场地地形 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地层结构 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 水文地质 - G2/N2 G2/N2 G2/N3 G2/N4 水文 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状建（构）筑物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状桥梁 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状地下轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状隧道 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状铁路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状市政管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状文物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状林木 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 现状农作物 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划七线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划道路 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 地质 水文 场地现状 场地规划 74 DB32/T 3918-2020 规划轨道交通设施 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划城市工程管线 G2/N2 G2/N2 G2/N2 G2/N3 G2/N4 规划用地 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 规划水系 G1/N2 G1/N2 G1/N2 G1/N3 G1/N4 G.0.3 工艺系统工程对象模型单元交付深度应符合表 G.0.3-1 和 G.0.3-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 G.0.3-1 工艺系统交付深度 地形系统 N2 N2 N3 N3 N4 廊外管线系统 N1 N2 N3 N3 N4 道路系统 N1 N2 N3 N3 N4 定位系统 N1 N2 N3 N3 N4 标准段系统 N1 N2 N3 N3 N4 节点井系统 N1 N2 N3 N3 N4 系统 场地系统 总体布置系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 G.0.3-2 工艺工程模型单元交付深度 场地 地形 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 廊外管线 廊外管线 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 机动车道 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 非机动车道 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 辅路 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 绿化带 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 人行道 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 分隔带 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 定位 G1/N1 G1/N2 G1/N3 G1/N3 G1/N4 墙 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 板 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 板开洞 - G2/N2 G3/N3 G3/N3 G3/N4 墙开洞 - G2/N2 G3/N3 G3/N3 G3/N4 场地系统 道路 定位 总体布置系统 标准段 75 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 管道支墩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 缆线支架 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 墙 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 板 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 板开洞 - G2/N2 G3/N3 G3/N3 G3/N4 墙开洞 - G2/N2 G3/N3 G3/N3 G3/N4 通风口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 吊装口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 逃生口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管线分支口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管廊交叉口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 人员出入口 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 端部井 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 分变电所 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 节点井 G.0.4 土建系统工程对象模型单元交付深度应符合表 G.0.4-1 和 G.0.4-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 G.0.4-1 土建系统交付深度 内围护系统 N1 N1 N2 N3 N4 装饰系统 - N1 N2 N3 N4 其他系统 - N1 N2 N3 N4 现浇标准段系统 N1 N1 N2 N3 N4 通风口系统 N1 N1 N2 N3 N4 吊装口系统 N1 N1 N2 N3 N4 逃生口系统 N1 N1 N2 N3 N4 管线分支口系统 N1 N1 N2 N3 N4 管廊交叉口系统 N1 N1 N2 N3 N4 人员出入口系统 N1 N1 N2 N3 N4 端部井系统 N1 N1 N2 N3 N4 系统 建筑系统 结构系统 76 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 分变电所系统 N1 N1 N2 N3 N4 预制段系统 - N1 N2 N3 N4 顶管系统 - N1 N2 N3 N4 工程桩系统 - N1 N2 N3 N4 外围护系统 N1 N2 N2 N3 N4 支撑系统 N1 N2 N2 N3 N4 土石方系统 - N1 N2 N3 N4 地基处理系统 - N1 N2 N3 N4 系统 基坑系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 G.0.4-2 土建工程模型单元交付深度 门 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 窗 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 栏杆 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 - - G2/N2 G3/N3 G3/N3 G3/N4 板 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 墙 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 现浇段舱体、 柱 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 节点井、预制 倒角 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 段 垫层 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 楼梯 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 找坡层 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他组件 - G2/N2 G3/N3 G3/N3 G3/N4 管片 - G2/N2 G3/N3 G3/N3 G3/N4 预应力筋 - G2/N2 G3/N3 G3/N3 G3/N4 防水层 - G2/N2 G3/N3 G3/N3 G3/N4 工程桩 - - G2/N2 G3/N3 G3/N3 G3/N4 外围护 钻孔桩 G1/N1 G1/N2 G1/N3 G1/N3 G1/N4 内围护 建筑系统 装饰 结构系统 顶管 基坑系统 77 支撑 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 工法桩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 工法桩型钢 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 拉森钢板桩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 止水帷幕 - G2/N2 G3/N3 G3/N3 G3/N4 水平钢支撑 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 水平砼支撑 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 格构柱 - G2/N2 G3/N3 G3/N3 G3/N4 围檩 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 冠梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 - - N2 G1/N3 G3/N3 G3/N4 基坑 - G2/N2 G3/N3 G3/N3 G3/N4 放坡 - G2/N2 G3/N3 G3/N3 G3/N4 桩 - G2/N2 G3/N3 G3/N3 G3/N4 换填 - N2 G1/N3 G3/N3 G3/N4 土石方 地基处理 G.0.5 附属设施系统工程对象模型单元交付深度应符合表 G.0.5-1 和 G.0.5-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 G.0.5-1 附属系统交付深度 - N1 N2 N2 N3 N4 灭火器系统 N1 N2 N2 N3 N4 水灭火系统 N1 N2 N2 N3 N4 气体灭火系统 - N2 N2 N3 N4 泡沫灭火系统 N1 N2 N2 N3 N4 干粉灭火系统 N1 N2 N2 N3 N4 排风系统 N1 N2 N2 N3 N4 送风系统 N1 N2 N2 N3 N4 防排烟系统 N1 N2 N2 N3 N4 供电系统 N1 N2 N2 N3 N4 配电系统 N1 N2 N2 N3 N4 系统 排水系统 消防系统 通风系统 供配电系统 78 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 防雷与接地系统 N1 N2 N2 N3 N4 常规照明系统 N1 N2 N2 N3 N4 应急照明系统 N1 N2 N2 N3 N4 入廊设备监测系统 N1 N1 N2 N3 N4 环境监测系统 N1 N1 N2 N3 N4 安防监测系统 N1 N1 N2 N3 N4 通讯系统 N1 N1 N2 N3 N4 火灾报警系统 N1 N1 N2 N3 N4 可燃气体报警系统 N1 N1 N2 N3 N4 消防设施监控系统 N1 N1 N2 N3 N4 其他系统 - N1 N2 N3 N4 导向标识 N1 N1 N2 N3 N4 功能标识 N1 N1 N2 N3 N4 管线标识 N1 N1 N2 N3 N4 警示标示 N1 N1 N2 N3 N4 系统 照明系统 监控与报警系统 标识系统 排水系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 G.0.5-2 附属工程模型单元交付深度 水泵 - G1/N1 G2/N2 G3/N3 G3/N4 阀门 - G1/N1 G2/N2 G3/N3 G3/N4 水泵接合器 - G1/N1 G2/N2 G3/N3 G3/N4 排水横沟 - G1/N1 G2/N2 G3/N3 G3/N4 管道 N1 G2/N1 G2/N2 G3/N3 G3/N4 管道配件 - G1/N1 G2/N2 G3/N3 G3/N4 灭火器 - N1 G2/N2 G3/N3 G3/N4 喷头 - N1 G2/N2 G3/N3 G3/N4 自动灭火控制阀箱 - N1 G2/N2 G3/N3 G3/N4 喷头 - N1 G2/N2 G3/N3 G3/N4 自动灭火控制阀箱 - N1 G2/N2 G3/N3 G3/N4 排水系统 灭火器系统 水灭火系统 消防系统 气体灭火系统 79 通风系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 泡沫灭火系统 固定泡沫灭火装置 - N1 G2/N2 G3/N3 G3/N4 干粉灭火系统 超细干粉装置 - N1 G2/N2 G3/N3 G3/N4 风机 N1 G2/N1 G2/N2 G3/N3 G3/N4 排风系统 风管 - N1 G2/N2 G3/N3 G3/N4 送风系统 风阀 - N1 G2/N2 G3/N3 G3/N4 防排烟系统 消声器 - N1 G2/N2 G3/N3 G3/N4 风管配件 - N1 G2/N2 G3/N3 G3/N4 高压配电柜 - N1 G2/N2 G3/N3 G3/N4 变压器 - N1 G2/N2 G3/N3 G3/N4 低压配电柜 - N1 G2/N2 G3/N3 G3/N4 动力配电柜/箱 - N1 G2/N2 G3/N3 G3/N4 设备控制箱 - N1 G2/N2 G3/N3 G3/N4 动力电缆 - N1 G2/N2 G3/N3 G3/N4 控制电缆 - N1 G2/N2 G3/N3 G3/N4 电缆桥架 - N1 G2/N2 G3/N3 G3/N4 常规照明系统 照明配电柜/箱 - N1 G2/N2 G3/N3 G3/N4 应急照明系统 照明灯具 - N1 G2/N2 G3/N3 G3/N4 入廊设备检测系统 摄像机 - N1 G2/N2 G3/N3 G3/N4 环境监测系统 网络交换机 - N1 G2/N2 G3/N3 G3/N4 视频箱 - N1 G2/N2 G3/N3 G3/N4 功率放大器 - N1 G2/N2 G3/N3 G3/N4 扬声器 - N1 G2/N2 G3/N3 G3/N4 电话 - N1 G2/N2 G3/N3 G3/N4 电话箱 - N1 G2/N2 G3/N3 G3/N4 标志牌 - N1 G2/N2 G3/N3 G3/N4 供电系统 供配电系统 配电系统 防雷与接地系统 照明系统 安防监测系统 监控与报警 消防设施监控系统 系统 通讯系统 导向标识 功能标识 标识系统 管线标识 警示标识 80 DB32/T 3918-2020 G.0.6 入廊管线系统工程对象模型单元交付深度应符合表 G.0.6-1 和 G.0.6-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 G.0.6-1 入廊管线系统交付深度 雨水管道系统 N1 N2 N2 N3 N4 污水管道系统 N1 N2 N2 N3 N4 给水管道系统 N1 N2 N2 N3 N4 再生水管道系统 N2 N2 N2 N3 N4 燃气管道系统 N1 N2 N2 N3 N4 热力管道系统 N1 N2 N2 N3 N4 雨水管道系统 N1 N2 N2 N3 N4 污水管道系统 N1 N2 N2 N3 N4 电力管线系统 N1 N2 N2 N3 N4 通信管线系统 N1 N2 N2 N3 N4 系统 重力管道系统 压力管道系统 缆线管线系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 G.0.6-2 入廊管线工程模型单元交付深度 雨水系统 管道 N1 G1/N1 G2/N2 G3/N3 G3/N4 污水系统 管道附件 N1 G1/N1 G2/N2 G3/N3 G3/N4 各压力管道 管道 N1 G1/N1 G2/N2 G3/N3 G3/N4 系统 管道附件 N1 G1/N1 G2/N2 G3/N3 G3/N4 电力系统 缆线管线 N1 G1/N1 G2/N2 G3/N3 G3/N4 通信系统 管线附件 N1 G1/N1 G2/N2 G3/N3 G3/N4 重力管道系统 压力管道系统 缆线管线系统 81 DB32/T 3918-2020 附录 H 水处理工程对象模型交付深度 H.0.1 模型精细度为 LOD1.0 的模型单元可不区分构造层次。 H.0.2 场地工程对象模型单元交付深度应符合表 H.0.2 的规定。 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.2 场地工程对象模型单元交付深度 位置 G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 场地边界 G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 地形 G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 高程 G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 - G2/N2 G2/N2 G2/N2 G2/N2 给水管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 污水管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 雨水管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 再生水管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 燃气管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 热力管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 电力线（地埋、架空） G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 通信线（地埋、架空） G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 其他管线 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 建构筑物（现状及规划） G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 道路（现状及规划） G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 绿化 G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 水系（现状及规划） G2/N1 G2/N2 G2/N2 G2/N2 G2/N2 场地位置 场地地质 周边管线 周边环境 H.0.3 总图工程对象模型单元交付深度应符合表 H.0.3-1 和 H.0.3-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 H.0.3-1 总图系统交付深度 路面系统 N1 N2 N3 N3 N3 路基系统 - N2 N3 N3 N3 系统 场地及道路 82 施工图设计 深化设计 竣工移交 雨污水系统 - N2 N3 N3 N3 照明系统 - N2 N3 N3 N3 配电系统 - N2 N3 N4 N4 各压力管道系统 - N2 N3 N3 N4 智能化系统 - N2 N3 N3 N4 绿化、景观 — - N2 N3 N3 N3 其他设施 — - N2 N3 N3 N4 方案设计 初步设计 DB32/T 3918-2020 系统 室外管网 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.3-2 总图模型单元交付深度 路面结构 G1/N1 G2/N2 G3/N3 G3/N3 G3/ N3 缘石 - G2/N2 G3/N3 G3/N3 G3/N3 路基结构 - G2/N2 G2/N3 G3/N3 G3/N3 地基加固 - G2/N2 G2/N3 G3/N3 G3/N3 支挡防护 - G2/N2 G2/N3 G3/N3 G3/N4 公用构件 - G2/N2 G2/N3 G3/N3 G3/N3 排水管 - G2/N2 G2/N3 G3/N3 G3/N3 检查井 - G2/N2 G3/N3 G3/N3 G3/N34 雨水口 - G2/N2 G3/N3 G3/N3 G3/N3 排水沟渠 - G2/N2 G3/N3 G3/N3 G3/N3 灯具 - G2/N2 G3/N3 G3/N3 G3/N3 灯杆 - G2/N2 G3/N3 G3/N3 G3/N3 基础 - G2/N2 G3/N3 G3/N3 G3/N3 箱式变电站 - G2/N2 G3/N3 G3/N3 G3/N4 供电线缆 - G2/N2 G2/N3 G3/N3 G3/N3 接线井 - G2/N2 G3/N3 G3/N3 G3/N3 基础 - G2/N2 G3/N3 G3/N3 G3/N3 各压力管道 管道 - G2/N2 G2/N3 G3/N3 G3/N3 系统 管道管件 - G2/N2 G3/N3 G3/N3 G3/N3 路面系统 场地及道路 路基系统 雨污水系统 照明系统 室外管网 配电系统 83 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 管道附件 - G2/N2 G3/N3 G3/N3 G3/N4 阀门井 - G2/N2 G3/N3 G3/N3 G3/N3 缆线管线 - G2/N2 G2/N3 G3/N3 G3/N3 管线附件 - G2/N2 G3/N3 G3/N3 G3/N4 灌溉系统 - G1/N2 G2/N3 G3/N3 G3/N3 草坪 G1/N1 G1/N2 G1/N3 G3/N3 G3/N3 植物 - G1/N2 G1/N3 G3/N3 G3/N3 景观水池 - - G3/N3 G3/N3 G3/N3 围墙和大门 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 室外标志牌 - G2/N2 G3/N3 G3/N3 G3/N3 现场设备 - - G3/N3 G3/N3 G3/N4 挡土墙 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 场地桥梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 智能化系统 绿化、景观 其他设施 H.0.4 建筑工程对象模型单元交付深度应符合表 H.0.4 的规定。 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.4 建筑工程对象模型单元交付深度 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 保温层 - - G2/N3 G3/N3 G3/N4 其他构造层 - - G1/N3 G3/N3 G3/N4 配筋 - - G1/N3 G3/N3 G3/N4 安装构件 - - G1/N3 G3/N3 G3/N4 密封材料 - - G1/N3 G2/N3 G3/N4 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他构造层 - - G2/N3 G3/N3 G3/N4 安装构件 - - G1N3 G3/N3 G3/N4 配筋 - - G2N3 G2/N3 G3/N4 密封材料 - - G1/N3 G2/N3 G3/N4 建筑外墙 建筑内墙 84 建筑柱 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N 安装构件 - - G1/N3 G2/N3 G3/N 配筋 - - G2/N3 G2N3 G3/N 框材/嵌板 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 通风百叶/观察窗 - - G3/N3 G3/N3 G3/N3 把手 - - G3/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G3/N3 G3/N3 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 保温层 - - G3/N3 G3/N3 G3/N3 防水层 - - G3/N3 G3/N3 G3/N3 保护层 - - G3/N3 G3/N3 G3/N3 檐口 - - G3/N3 G3/N3 G3/N3 配筋 - - G2/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 保温层 - - G3/N3 G3/N3 G3/N3 防水层 - - G3/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 嵌板 G2/N1 G2/N2 G3/N3 G4/N3 G3/N3 主要支撑构件 - G2/N2 G3/N3 G3/N3 G3/N3 支撑构件配件 - - G3/N3 G3/N3 G3/N3 密封材料 - - G3/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 板材 G2/N1 G2/N2 G3/N3 G4/N3 G3/N3 主要支撑构件 - G2/N2 G3/N3 G3/N3 G3/N3 支撑构件配件 - - G3/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 门/窗 屋顶 楼/地面 幕墙 天花板 85 - - G1N3 G2/N3 G3/N3 梯段/平台/梁 G1/N1 G2/N2 G3/N3 G3/N3 G3/N3 栏杆/栏板 G1/N1 G1/N1 G3/N3 G3/N3 G3/N3 防滑条 - - G3/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 其他构造层 - - G3/N3 G3/N3 G3/N3 栏杆/栏板 G1/N1 G1/N2 G3/N3 G3/N3 G3/N3 防滑条 - - G3/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 - G1/N3 G2/N3 G3/N3 密封材料 竣工移交 初步设计 坡道/台阶 深化设计 方案设计 密封材料 工程对象 楼梯 施工图设计 DB32/T 3918-2020 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 其他构造层 - - G3/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 扶手 G2/N1 G2/N2 G3/N3 G4/N3 G3/N3 栏板/护栏 G2/N1 G2/N2 G3/N3 G4/N3 G3/N3 主要支撑构件 G2/N1 G2/N2 G2/N3 G3/N3 G3/N3 支撑构件配件 - - G1/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 基层/面层/板材 G2/N1 G2/N2 G3/N3 G4/N3 G3/N3 主要支撑构件 - G2/N2 G2/N3 G3/N3 G3/N3 支撑构件配件 - - G1/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 散水与明沟 栏杆 雨篷 阳台、露台 86 竣工移交 初步设计 深化设计 方案设计 其他构造层 - - G1/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 基层/面层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 其他构造层 - - G1/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 填充物 - - G1/N3 G2/N3 G3/N3 盖缝板 - - G1/N3 G2N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 基层/面层/嵌板 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 支撑构件/龙骨 - - G1/N3 G3/N3 G3/N3 其他构造层 - - G1/N3 G3/N3 G3/N3 装饰物 - - G1/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 设备 G2/N1 G2/N2 G2/N3 G2/N3 G3/N4 安装构件 - - G1/N3 G2/N3 G3/N3 设备接口及配件 - - G1/N3 G3/N3 G3/N3 指示标志 - - G1/N3 G3/N3 G3/N3 家具 G1/N1 G1/N2 G2/N3 G2/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 孔洞 - G2/N2 G2/N3 G3/N3 G3/N3 保护层 - - G1/N3 G3/N3 G3/N3 预埋件 - - G1/N3 G3/N3 G3/N3 密封材料 - - G1/N3 G2/N3 G3/N3 工程对象 压顶 施工图设计 DB32/T 3918-2020 变形缝 室内构造 装饰设备/灯具 家具 设备安装孔洞 87 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 基层/面层 - G1/N2 G2/N3 G3/N3 G3/N3 其他构造层 - - G1/N3 G3/N3 G3/N3 安装构件 - - G1/N3 G2/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 防水层 G2/N1 G2/N2 G3/N3 G3/N3 G3/N3 保护层 - G2/N2 G2/N3 G3/N3 G3/N3 其他构造层 - - G1/N3 G3/N3 G3/N3 配筋 - - G1/N3 G2/N3 G3/N3 安装构件 - - G2/N3 G2/N3 G3/N3 密封材料 - - G2/N3 G2/N3 G3/N3 各类设备基础 地下防水构造 H.0.5 结构工程对象模型单元交付深度应符合表 H.0.5 的规定。 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.5 结构工程对象模型单元交付深度 独立基础 - G2/N1 G2/N2 G3/N3 G3/N3 条形基础 - G2/N1 G2/N2 G3/N3 G3/N3 筏板基础 - G2/N1 G2/N2 G3/N3 G3/N3 粧基础 - G2/N1 G2/N2 G3/N3 G3/N3 防水板 - G1/N1 G2/N2 G3/N3 G3/N3 承台 - G2/N1 G2/N2 G3/N3 G3/N3 锚杆 - G1/N1 G2/N2 G3/N3 G3/N3 挡土墙 - G2/N1 G2/N2 G3/N3 G3/N3 混凝土梁 - G2/N1 G2/N2 G3/N3 G3/N3 混凝土板 - G2/N1 G2/N2 G3/N3 G3/N3 混凝土柱 - G2/N1 G2/N2 G3/N3 G3/N3 混凝土墙 - G2/N2 G2/N2 G3/N3 G3/N3 节点 - - G1 G3/N3 G3/N3 基础 混凝土结构 88 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 钢梁 - G2/N1 G2/N2 G3/N3 G3/N3 钢柱 - G2/N1 G2/N2 G3/N3 G3/N3 钢骨梁 - G2/N1 G2/N2 G3/N3 G3/N3 钢骨柱 - G2/N1 G2/N2 G3/N3 G3/N3 钢结构杆件 - G2/N1 G2/N2 G3/N3 G3/N3 钢檩条 - G2/N1 G2/N2 G3/N3 G3/N3 拉索 - G1/N1 G2/N1 G2/N2 G3/N3 楼承板 - G2/N1 G2/N2 G3/N3 G3/N3 钢支撑 - G2/N1 G2/N2 G3/N3 G3/N3 节点 - - G1/N1 G3/N3 G3/N3 木结构 - - G1/N1 G2/N1 G2/N2 G3/N3 砌体结构 - - G2/N1 G2/N2 G3/N3 G3/N3 楼梯坡道 - - G1/N1 G2/N2 G3/N3 G3/N3 钢结构 H.0.6 工艺系统工程对象模型单元交付深度应符合表 H.0.6-1 和 H.0.6-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 H.0.6-1 工艺系统交付深度 水处理设备 N2 N2 N3 N3 N4 曝气设备 N2 N2 N3 N3 N4 加药设备 N2 N2 N3 N3 N4 泵 N1 N2 N3 N3 N4 起重设备 N1 N2 N3 N3 N4 滤料，填料及投料 N1 N2 N3 N3 N4 配套材料 - N2 N3 N3 N4 工艺水管 N2 N2 N3 N3 N4 工艺泥管 N2 N2 N3 N3 N4 工艺药管 N2 N2 N3 N3 N4 工艺气管 N2 N2 N3 N3 N4 系统 工艺设备 工艺材料 工艺管线 89 DB32/T 3918-2020 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.6-2 工艺工程模型单元交付深度 过滤设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 污泥脱水和干化装置 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 滗水设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 排泥与沉砂设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 固液分离设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 混合设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 闸门设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 鼓风机 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 空压机 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 转盘 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 表曝机 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 曝气头 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 曝气管 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他设备 G1/N2 G2/N2 G3/N3 G3/N3 G3/N4 溶药设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 投加设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 计量泵 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 药物储存设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 紫外消毒设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 臭氧发生器 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 其他设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 电动葫芦、龙门吊、行吊等 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 G2/N2 G3/N3 G3/N3 G3/N4 G2/N2 G3/N3 G3/N3 G3/N4 水处理设备 曝气设备 工艺设备 加药设备 泵 起重设备 滤料，填料及 工艺材料 离心泵、潜污泵、污泥螺杆 泵、轴流泵、混流泵等 石英砂滤料、无烟煤滤料、 陶瓷滤料、沸石滤料、活性 G1/N1 投料 炭、填料等 配套材料 盖板 - 90 工艺水管 工艺泥管 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 套管 - G2/N2 G3/N3 G3/N3 G3/N4 其他 - G2/N2 G3/N3 G3/N3 G3/N4 管线 G1/N2 G2/N2 G2/N2 G2/N2 G2/N2 管道附件 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 管道管件 - G2/N2 G2/N2 G2/N2 G2/N2 管线 G1/N2 G2/N2 G2/N2 G2/N2 G2/N2 管道附件 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 管道管件 - G2/N2 G2/N2 G2/N2 G2/N2 管线 G1/N2 G2/N2 G2/N2 G2/N2 G2/N2 管道附件 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 管道管件 - G2/N2 G2/N2 G2/N2 G2/N2 管线 G1/N2 G2/N2 G2/N2 G2/N2 G2/N2 管道附件 G1/N1 G2/N2 G2/N2 G2/N2 G2/N2 管道管件 - G2/N2 G2/N2 G2/N2 G2/N2 工艺管线 工艺药管 工艺气管 H.0.7 给排水系统工程对象模型单元交付深度应符合表 H.0.7-1 和 H.0.7-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 H.0.7-1 给排水系统交付深度 生活给水系统 N1 N1 N2 N3 N4 热水系统 N1 N1 N2 N3 N4 直饮水系统 - N1 N2 N3 N4 污水、废水系统 N1 N1 N2 N3 N4 雨水系统 N1 N1 N2 N3 N4 中水处理系统 - N1 N2 N3 N4 中水供水系统 N1 N1 N2 N3 N4 冷却循环水系统 N1 N1 N2 N3 N4 水景循环系统 - N1 N2 N3 N4 室外消火栓系统 N1 N1 N2 N3 N4 室内消火栓系统 N1 N1 N2 N3 N4 系统 给水系统 排水系统 中水系统 循环水系统 消防系统 91 DB32/T 3918-2020 自动喷水灭火系统 N1 N1 N2 N3 N4 气体灭火系统 - N1 N2 N3 N4 泡沬灭火系统 N1 N1 N2 N3 N4 消防器材 - N1 N2 N3 N4 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.7-2 给排水工程对象模型单元交付深度 水箱 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 加压设备 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 热水器 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 换热器 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 太阳能集热设备 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 热水机组 - G1/N1 G2/N2 G3/N3 G3/N4 热泵机组 - G1/N1 G2/N2 G3/N3 G3/N4 提升设备 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 隔油设施 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 软化水设备 - G1/N1 G2/N2 G3/N3 G3/N4 过滤设备 - G1/N1 G2/N2 G3/N3 G3/N4 膜处理设备 - G1/N1 - G3/N3 G3/N4 地下水有毒物质去除设备 - G1/N1 G2/N2 G3/N3 G3/N4 消毒设备 G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 - G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 消防水泵 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 高位消防水箱 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 稳压泵 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 消防增压稳压给水设备 G1/N1 G2/N1 G2/N2 G3/N3 G3/N4 消防水泵接合器 - G1/N1 G2/N2 G3/N3 G3/N4 消火栓 - G2/N1 G2/N2 G3/N3 G3/N4 喷头 - G1/N1 G2/N2 G3/N3 G3/N4 报警阀组 - G2/N1 G2/N2 G3/N3 G3/N4 供水设备 加热贮热设备 排水设备 给水处理设备 冷却塔 消防设备 92 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 DB32/T 3918-2020 水流指示器 - G2/N1 G2/N2 G3/N3 G3/N4 试水装置 - G1/N1 G2/N2 G3/N3 G3/N4 减压孔板 - G1/N1 G2/N2 G3/N3 G3/N4 - G1/N1 G2/N2 G3/N3 G3/N4 固定消防炮 - G1/N1 G2/N2 G3/N3 G3/N4 细水雾灭火设备 - G1/N1 G2/N2 G3/N3 G3/N4 气体灭火设备 - G1/N1 G2/N2 G3/N3 G3/N4 泡沬灭火设备 - G1/N1 G2/N2 G3/N3 G3/N4 消防器材 - G1/N1 G2/N2 G3/N3 G3/N4 管道 - G1/N1 G2/N2 G3/N3 G3/N4 阀门 - - G2/N2 G3/N3 G3/N4 仪表 - - G2/N2 G3/N3 G3/N4 过滤器 - - G2/N2 G3/N3 G3/N4 旋流防止器 - - G2/N2 G3/N3 G3/N4 吸水喇叭口 - - G2/N2 G3/N3 G3/N4 波纹补偿器 - - G2/N2 G3/N3 G3/N4 可曲挠橡胶接头 - - G2/N2 G3/N3 G3/N4 金属软管 - - G2/N2 G3/N3 G3/N4 存水弯 - - G2/N2 G3/N3 G3/N4 清扫口 - - G2/N2 G3/N3 G3/N4 检查口 - - G2/N2 G3/N3 G3/N4 通气帽 - - G2/N2 G3/N3 G3/N4 雨水斗 - G1/N1 G2/N2 G3/N3 G3/N4 套管 - - G2/N2 G3/N3 G3/N4 支吊架 - - G1/N1 G3/N3 G3/N4 卫浴装置 - G1/N1 G1/N1 G2/N2 G3/N3 G3/N4 构筑物 - - - G2/N2 G3/N3 G3/N4 大空间智能型主动喷水灭 火装置 管道和管道附件 H.0.8 电气系统工程对象模型单元交付深度应符合表 H.0.8-1 和 H.0.8-2 的规定。 表 H.0.8-1 电气系统交付深度 93 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 供电要求 N1 N1 N2 N3 N4 电源 N1 N1 N2 N3 N4 高压供配电系统 N1 N1 N2 N3 N4 低压供配电系统 N1 N1 N2 N3 N4 10(6)kV 电力继电保护 - N1 N2 N3 N4 电气测量 - N1 N2 N3 N4 自备应急电源系统 N1 N1 N2 N3 N4 配变电所机房要求 - N1 N2 N3 N4 电气照明系统 - N1 N2 N3 N4 电气照明配电系统 - N1 N2 N3 N4 电气照明控制系统 - N1 N2 N3 N4 消防应急照明和疏散指示系统 - N1 N2 N3 N4 防雷与接地系统 - N1 N2 N3 N4 特殊场所接地安全防护 - N1 N2 N3 N4 系统 供配电系统 电气照明 防雷与接地系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.8-2 电气工程对象模型单元交付深度 配变电所布置 - G1/N1 G2/N2 G3/N3 G3/N4 10(6)kV 配电装置 N1 G2/N2 G2/N2 G3/N3 G3/N4 配电变压器 N1 G2/N2 G2/N2 G3/N3 G3/N4 低压配电装置 - G2/N2 G2/N2 G3/N3 G3/N4 电力电容器装置 - G2/N2 G2/N2 G3/N3 G3/N4 直流屏、信号屏 - G2/N2 G2/N2 G3/N3 G3/N4 自备应急柴油发电机组 N1 G2/N2 G2/N2 G3/N3 G3/N4 不间断电源装置(UPS) - - G2/N2 G3/N3 G3/N4 低压电器 - - G2/N2 G3/N3 G3/N4 低压配电线路 - - N2 N3 N4 配变电所 自备应急电源 低压配电 94 方案设计 初步设计 施工图设计 深化设计 竣工移交 DB32/T 3918-2020 低压配电系统的电击防护 - - N2 N3 N4 成套控制装置 - - G2/N2 G3/N3 G3/N4 电气系统器件 - - N2 N3 N4 照明光源 - - N2 N3 N4 照明灯具 - - G2/N2 G3/N3 G3/N4 照明供电设备 - - G2/N2 G3/N3 G3/N4 照明配电线路 - - N2 N3 N4 照明控制设备 - - G2/N2 G3/N3 G3/N4 照明控制线路 - - N2 N3 N4 - - G2/N2 G3/N3 G3/N4 消防应急照明线路 - - N2 N3 N4 防雷接闪器 - - G2/N2 G3/N3 G3/N4 防雷引下线 - - N2 N3 N4 接地网 - - N2 N3 N4 防雷击电磁脉冲 - - N2 N3 N4 - - N2 N3 N4 线槽布线 - - G2/N2 G3/N3 G3/N4 电缆桥架布线 - - G2/N2 G3/N3 G3/N4 封闭式母线布线 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管≥D70 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管≤D50 - - N2 N3 N4 电缆电线敷设器材支吊架 - - N2 G3/N3 G3/N4 工程对象 电气照明 消防应急照明和疏散指示 设备 建筑物防雷、接地 和特殊场所的安全防 护 通用电力设备接地及等电 位联结 配电线路及线路敷设 H.0.9 智能化系统工程对象模型单元交付深度应符合表 H.0.9-1 和 H.0.9-2 的规定。 表 H.0.9-1 智能化系统交付深度 95 施工图设计 深化设计 竣工移交 信息化应用系统 - - N1 N2 N3 N4 智能化集成系统 - N1 N1 N2 N3 N4 通信接入系统 - N1 N2 N3 N4 电话交換系统 - N1 N2 N3 N4 信息网络系统 - N1 N2 N3 N4 综合布线系统 - N1 N2 N3 N4 室内移动通信覆盖系统 - N1 N2 N3 N4 卫星通信系统 - N1 N2 N3 N4 - N1 N2 N3 N4 广播系统 - N1 N2 N3 N4 会议系统 - N1 N2 N3 N4 信息导引及发布系统 - N1 N2 N3 N4 时钟系统 - N1 N2 N3 N4 建筑设备监控系统 - N1 N2 N3 N4 建筑能效监控系统 - N1 N2 N3 N4 电力监控系统 - N1 N2 N3 N4 智能照明控制系统 - N1 N2 N3 N4 电梯管理系统 - N1 N2 N3 N4 火灾报警控制系统 - N1 N2 N3 N4 消防专用电话系统 - N1 N2 N3 N4 消防应急广播系统 - N1 N2 N3 N4 - N1 N2 N3 N4 消防电源监控系统 - N1 N2 N3 N4 电气火灾自动报警系统 - N1 N2 N3 N4 防火门监控系统 - N1 N2 N3 N4 安全防范综合管理系统 - N1 N2 N3 N4 入侵报警系统 - N1 N2 N3 N4 视频安防监控系统 - N1 N2 N3 N4 方案设计 初步设计 DB32/T 3918-2020 系统 有线电视及卫星电视接收 信息设施系统 系统设备 建筑设备管理系统 火灾自动报警控制 消防应急照明和疏散指示 系统 系统 公共安全系统 96 施工图设计 深化设计 竣工移交 出入口控制系统 - N1 N2 N3 N4 访客对讲系统 - N1 N2 N3 N4 停车库场管理系统 - N1 N2 N3 N4 方案设计 初步设计 DB32/T 3918-2020 系统 竣工移交 初步设计 深化设计 方案设计 通信接入系统设备 - - G2/N2 G3/N3 G3/N4 电话交换系统设备 - - G2/N2 G3/N3 G3/N4 信息网络系统设备 - - G2/N2 G3/N3 G3/N4 综合布线系统设备 - - G2/N2 G3/N3 G3/N4 室内移动通信覆盖系统设备 - - G2/N2 G3/N3 G3/N4 卫星通信系统设备 - - G2/N2 G3/N3 G3/N4 - - G2/N2 G3/N3 G3/N4 广播系统设备 - - G2/N2 G3/N3 G3/N4 会议系统设备 - - G2/N2 G3/N3 G3/N4 信息导引及发布系统设备 - - G2/N2 G3/N3 G3/N4 时钟系统设备 - - G2/N2 G3/N3 G3/N4 建筑设备监控系统设备 - - G2/N2 G3/N3 G3/N4 建筑能效监控系统设备 - - G2/N2 G3/N3 G3/N4 电力监控系统设备 - - G2/N2 G3/N3 G3/N4 智能照明控制系统设备 - - G2/N2 G3/N3 G3/N4 工程对象 信息设施系统 施工图设计 表 H.0.9-2 智能化工程对象模型单元交付深度 有线电视及卫星电视接收系统 设备 建筑设备管理系统 97 竣工移交 初步设计 电梯管理系统设备 - - G2/N2 G3/N3 G3/N4 火灾报警控制系统设备 - N1 G2/N2 G3/N3 G3/N4 消防专用电话系统设备 - N1 G2/N2 G3/N3 G3/N4 消防应急广播系统设备 - N1 G2/N2 G3/N3 G3/N4 - N1 G2/N2 G3/N3 G3/N4 消防电源监控系统设备 - N1 G2/N2 G3/N3 G3/N4 电气火灾自动报警系统设备 - N1 G2/N2 G3/N3 G3/N4 防火门监控系统设备 - N1 G2/N2 G3/N3 G3/N4 安全防范综合管理系统设备 - - G2/N2 G3/N3 G3/N4 入侵报警系统设备 - - G2/N2 G3/N3 G3/N4 视频安防监控系统设备 - - G2/N2 G3/N3 G3/N4 出入口控制系统设备 - - G2/N2 G3/N3 G3/N4 访客对讲系统设备 - - G2/N2 G3/N3 G3/N4 停车库（场）管理系统设备 - - G2/N2 G3/N3 G3/N4 信息中心设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 数字程控交换机系统设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 通信系统总配线设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 消防监控中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 安防监控中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 智能化系统设备总控室 N1 G1/N1 G2/N2 G3/N3 G3/N4 通信接入系统设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 有线电视前端设备机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 应急指挥中心机房 N1 G1/N1 G2/N2 G3/N3 G3/N4 弱电间(电信间) - N1 G2/N2 G3/N3 G3/N4 智能化系统线路 - - N2 N3 N4 智能化系统线路及 电缆桥架 - - G2/N2 G3/N3 G3/N4 敷设器材 电线、电缆配线管材≥D70 - - G2/N2 G3/N3 G3/N4 电线、电缆配线管材≤D50 - - N2 N3 N4 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 火灾自动报警控制 消防应急照明和疏散指示系统 系统 综合安防系统 机房工程 设备 98 - - N2 G4/N3 G3/N4 - - - N2 N3 N4 智能化系统器件 竣工移交 初步设计 电缆电线敷设器材支吊架 工程对象 深化设计 方案设计 施工图设计 DB32/T 3918-2020 H.0.10 暖通系统工程对象模型单元交付深度应符合表 H.0.10-1 和 H.0.10-2 的规定。 方案设计 初步设计 施工图设计 深化设计 竣工移交 表 H.0.10-1 暖通系统交付深度 供暖系统 N1 N2 N3 N3 N4 热源系统 N1 N2 N3 N3 N4 通风系统 - N2 N3 N3 N4 空调系统 - N2 N3 N3 N4 防排烟系统 N1 N2 N3 N3 N4 除臭系统 N1 N2 N3 N3 N4 系统 供暖系统 竣工移交 深化设计 施工图设计 工程对象 初步设计 方案设计 表 H.0.10-2 暖通工程对象模型单元交付深度 设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管道 - G2/N2 G3/N3 G3/N3 G3/N3 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 设备 - G2/N2 G3/N3 G3/N3 G3/N4 管道 - G2/N2 G3/N3 G3/N3 G3/N3 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 设备 - G2/N2 G3/N3 G3/N3 G3/N4 管道 - G2/N2 G3/N3 G3/N3 G3/N3 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 热源系统 通风系统 空调系统 防排烟系统 99 DB32/T 3918-2020 除臭系统 管道 - G2/N2 G3/N3 G3/N3 G3/N3 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 设备 G1/N1 G2/N2 G3/N3 G3/N3 G3/N4 管道 - G2/N2 G3/N3 G3/N3 G3/N3 管件及附件 - G2/N2 G3/N3 G3/N3 G3/N3 _________________________________ 100
