焊王ZX7-400C逆变直流手工焊机使用说明书

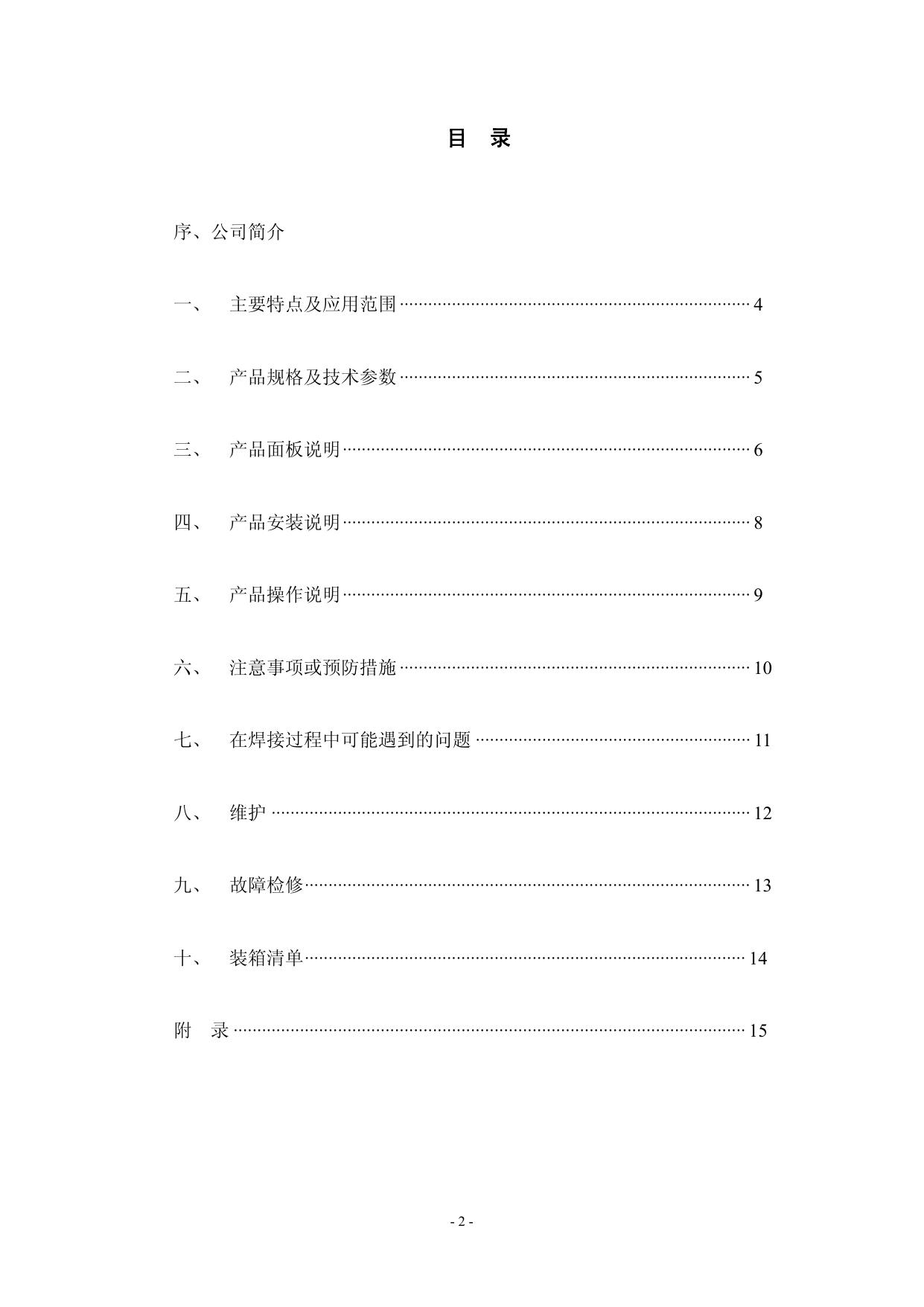

欢迎您使用“焊王”焊机产品！在使用本机之前，请仔细阅读本 说明书，并妥善保存，以备查询。 警告：本机内有危险电压，非专业人员请勿打开机盖！ ~~~ ~~~ ~~~公司简介 ~~~~~~~~ ~~~~~~~~~~~ 本公司是集焊接切割设备开发设计、生产制造、销售及售后技术 服务为一体的专业公司，已通过德国 TUVISO9001 质量体系认证， 认证号码为：781005111。我公司始终贯彻“追求卓越，品质第一” 的企业宗旨，在本行业中位居前列，销售及售后服务网络已遍及全国。 本公司拥有下述几大类产品系列，各系列产品通过国家安全认证 （CQC），年生产销售万台焊接切割设备。 本公司生产的“焊王”牌产品现有系列： ﹡储能螺柱焊机系列 ﹡空气等离子切割机系列 ﹡直流氩弧焊机系列 ﹡埋弧焊机系列 ﹡交直流氩弧焊机系列 ﹡数控电阻焊机系列 ﹡气保护焊机系列 ﹡焊接自动化专机 ﹡直流手工焊机系列 ﹡焊接辅助专用设备系列 本公司将继续沿着产品专业化、通用化、系列化方向发展，使产 品的使用性能及可靠性接近或达到国际先进水平。 -1- 目 录 序、公司简介 一、 主要特点及应用范围 ·········································································· 4 二、 产品规格及技术参数 ·········································································· 5 三、 产品面板说明······················································································ 6 四、 产品安装说明······················································································ 8 五、 产品操作说明······················································································ 9 六、 注意事项或预防措施 ·········································································· 10 七、 在焊接过程中可能遇到的问题 ·························································· 11 八、 维护 ····································································································· 12 九、 故障检修······························································································ 13 十、 装箱清单····························································································· 14 附 录 ············································································································ 15 -2- 安全警告! 在弧焊机切割过程中,可能会给您和他人造成伤害,在焊接或切割时作好防 护.详细情况请参考符合生产商事故预防要求的操作人员安全防护指南. 触电———可能会导致死亡! ．按照应用标准,安装好接地装置。 ．在皮肤祼露、戴有湿手套或穿着湿衣服时，禁止接触带电部件或电焊条。 ．确保您和地面及工作间是绝缘状态。 ．确认您的工位是安全状态。 烟气———可能会有害健康！ ．让头部保持在烟气之外。 ．在弧焊时，使用通风或抽气装置，避免吸入烟气。 弧光辐射———可能会损坏您的眼睛，灼伤皮肤！ ．使用合适的焊接面罩和滤光镜，穿上防护服，以保护您的眼睛和身体。 ．用合适的面罩或帘保护旁观者，以免受伤害。 火灾 ．焊接火花可能会导致失火，请确认焊接工位附近无易燃、易爆物。 噪音———过度的噪音对人的听力有害！ ．保护您的耳朵,使用耳朵护罩或戴上其他听力保护物。 ．警告旁观者，噪音会对其听觉造成潜在伤害。 故障———遇到困难时，寻求专业人士的帮助！ ．如您在安装和操作过程中遇到困难，请按本手册的有关内容进行排查。 ．如您阅读后仍不能完全理解，或按本手册指引仍不能解决问题，您应立 即与您的供应商或本公司的服务中心取得联系，录求专业人士的帮助。 警 告！ 使 用 本 设 备 需 加 装 漏 电 保 护 开 关 ！！！ -3- 一、主要特点及应用范围 逆变式弧焊设备的出现得益于逆变电源理论和器件的出现。逆变弧焊电源是先 将 50/60Hz 的工频交流整流为直流，然后利用大功率功率器件 MOSFET 场效应 管将直流电转换为高频（如 100KHz 或更高）。再降压整流，通过脉宽调制技术 （PWM）输出大功率直流源，由于采用开关电源逆变技术，使焊机主变压器、 电抗器的重量、体积大幅度下降，效率提高 30%。逆变焊机的问世被专家誉为焊 机产业的一次革命。 逆变式手弧焊机可提供更强、更集中、更为平稳的电弧，在进行短路熔滴过 渡时，焊条与工件发生短路后，其反应更加迅速。此外，此类电源可加装电弧调 节功能，这意味着可设计成不同的动态特性的焊机，对动态特性进行调节，使电 弧更软或更硬。 逆变式手工弧焊的特点：高效、节能、轻便、且具有良好的动态特性，电弧 稳定，溶池容易控制。较高的空载电压和较好的能量推力补偿，用途广泛。可焊 接不锈钢、合金钢、碳钢和其他有色金属。该焊机可使用各种不同规格和材质的 焊条，包括酸性、碱性等焊条。可用于高空作业，野外作业，室内外装修等，与 国外同类产品相比具有体积小、重量轻、安装简便，操作容易等特点。 欢迎各界朋友使用本公司产品，并提出宝贵建议，我们致力于将产品和服务 做得尽善尽美。 警 告！ 本设备主要用于工业行业。在室内环境，本设备可能会产生无线电 干扰，使用人员应作好充分预防措施。 -4- 二、产品规格及技术参数 型 ZX7-250C ZX7-300C ZX7-400C 三相 380V±15% 三相 380V±15% 三相 380V±15% 50/60 50/60 50/60 额定输入容量(KVA) 6.4 12 18 空载电压(V) 54 67 67 输出电流调节(A) 20-250 20-300 40-400 额定工作电压(V) 20 32 36 0-60 0-60 0-60 负载持续率(%) 60 60 60 空载损耗(W) 40 40 40 效 率(%) 85 85 85 功率因数 0.93 0.93 0.93 绝缘等级 F F F IP21S IP21S IP21S 20 20 28 490*200*350 530*200*350 560*300*510 参 号 数 电源电压（V） 频率(Hz) 推力调节(A) 外壳防护等级 重 量(Kg) 外形尺寸(mm) -5- 三、产品面板说明 ZX7-250C 面板说明图 1 ZX -250C Q.C 7 Inverter 逆变直流手工弧焊机 1 异常指示灯 2 表头显示 3 电源开关 4 焊接电流 5 推力电流 6 负极输出端 7 正极输出端 8 电源输入端 9 风 扇 10 接地线 2 3 40 10 0 60 100 20 焊接电流 20 30 50 60 4 160 02 0 22 50 19 130    焊 王 R 推力电流 5 6 7 INPUT AC-380V 8 9 10 -6- ZX7-400C 面板说明图 1 2 3 4 R E W O P 5 Q.C R 40 10 0 100 150    焊 王 30 推力电流 zx c 0 0 4 - 焊接电流 20 50 60 40 250 4 0 350 00 30 200 Inverter 7 1 电源开关 2 焊接电流 3 异常指示灯 4 推力电流 5 表头显示 6 负极输出端 7 正极输出端 8 电源输入端 9 风 扇 10 接地线 逆变直流手工弧焊机 6 7 8 T U P N I AC-380V 9 10 -7- 四、产品安装说明 本焊机具有电源电压补偿功能，当电源电压在额定电压的±15%范围内变化 时，仍可正常工作而不影响使用。 当使用较长电缆线时，为减少电压下降，建议选用更大截面的电缆；如果连 接电缆过长，可能会对焊机的起弧性能及系统其他性能产生较大的影响，如高频 起弧性能减弱或系统不能正常工作。所以我们建议您使用推荐的配置长度。 1、确认焊机通风口未被覆盖和堵塞，以免冷却系统失败。 2、将机壳用导电截面积不小于 6mm2的导线可靠接地，方法是自焊机背面的 接螺丝处连接到接地装置，或确认电源插座的接地端已可靠的单独接地。 为了确保安全，也可同时使用两种方法。 3、按照下图正确地连接焊钳和地线。先确认电缆与焊钳和快速插头已可靠连 接，将快速插头插到焊机极性为“-”的 快速插座上，并顺时针用力旋紧。 安装简图 配电箱 4、将回路电缆的快速插头插到焊机 面板极性为“+”的快速插座上， 输入电缆 并顺时针用力旋紧，另一端的地线 钳夹住工件。 5、要注意接线的极性，一般直流焊机 ZX -250C Q.C 7 Inverter 逆变直流手工弧焊机 的接线方式有两种：正接法和反接法； 30 40 10 0 20 250 60 100 20 50 60 0 220 正接法：焊枪接负极，工件接正极； 160 19 130 焊接电流 推力电流    焊 王 R 接地线 反接法：工件接负极，焊枪接正极。 焊接时根据工件工艺要求而选定，如 果选择不当将出现电弧不稳定，飞溅 大及粘焊条等现象，遇此情况可以 调换快速插头以改变极性。 6、根据焊机的输入电压等级将电源线接到相应电压等级的配电箱上，切勿接 错电压。同时保证供电电压的误差在允许范围内。 如果工件与焊机距离太远（50-100 米），所用的二次线（把线和地 线比较长，这样选择导线截面积时应适当的大一些，以减少电缆 上的电压压降。 -8- 五、产品操作说明 1、 将置于面板上的电源打至“ON”的位置，表头屏幕显示设定电流值，同时机器内的冷 却风扇应马上开始工作。 2、 根据焊接工件的厚度、焊条的直径、工位和工艺需要，确定合适的焊接电流及推力电流。 3、 将焊条夹在焊钳上，现机器已在手工焊模式下并处于待机状态。 平焊工艺时焊条规格使用电流一览表 焊条规格 Φ2.5 Φ3.2 Φ4.0 Φ5.0 焊接电流 70-100A 110-140A 170-220A 230-280A 4、 “推力电流”调节旋钮是用来调节焊接性能,在立焊及仰焊时,与”焊接电流调节旋钮”配合 使用.可达到非常理想的焊接效果。 . 警 告： 所有的连接操作都应在确认电源已切断的情况下进行.正确的顺序是先将焊线及 地线连接到焊机上,确认连接可靠、无松动后，最后再将电源插头插到电源上。 -9- 六、注意事项或预防措施 1、 环境 1）焊接操作应在一个相对干燥的环境下进行，空气湿度一般不应超过 90%。 2）周围温度应在-10℃至 40℃之间。 3）避免在日光下或雨中进行焊接，不要让水渗进焊机内。 4）避免在灰尘区或含有腐蚀性气体环境下进行焊接工作。 2、 安全要点 本焊机内已安装有过压、过流及过热保护电路，当电网电压、输出电流及机 内温度超过设定的标准后，焊机将自动停止工作；但过度的使用仍会导致焊 机的损坏，所以您仍需注意以下事项： 1）确保通风良好！ 本焊机是小型焊机，在操作时，有较大的工作电流通过，自然通风不能满足 焊机冷却要求，故机内安装风扇来有效地冷却焊机以使其工作平稳。使用人 员应确认通风处未被覆盖或堵塞，焊机和周围物体的距离应不小于 0.3 米,用 户应一直注意保持良好的通风,这对于焊机更好的工作和保证更长的使用寿 命是非常重要的。 2）禁止过载！ 使用人员应记得随时观察最大的允许负载电流（相对可选定的负载持续率）， 保持焊接电流不超过最大的允许负载电流。电流过载将会明显地缩短焊机的 使用寿命，甚至可能烧毁焊机。 3）禁止电压过高！ 电源电压列在“主要性能参数”表中，在一般情况下，焊机内的电压自动补 偿电路将保证焊接电流保持在允许的范围。如果电源电压超过允许值，将会 损坏焊机，使用人员应充分了解此种情况，并采取相应的预防措施。 4）每个焊机的后面都附有一个接地螺丝，并标有接地标记。在使用前，选用 一根截面大于 6mm 2的电缆线，将焊机外壳可靠接地，以释放静电或防止由 于漏电可能发生的事故。 5）如果焊机工作时超过标准负载持续率，焊机可能突然进入保护状态而中止工 作，这表示焊机超出标准负载持续率，过度热触发了温控开关，使焊机停止工作。 在这种情况下，您不必拔下电源插头，以便冷却风扇可持续工作对焊机进行冷却。 当温度降至标准范围，可以重新开始焊接。 - 10 - 七、在焊接过程中可能遇到的问题 此处所列举的现象可能与您所使用的配件、焊接材料、环境因素、供电情况有 关，请设法改善环境，避免此类情况发生。 A、起弧困难，并易断弧： 1、确认您所使用的焊条质量良好。质量差的焊条可能达不到高质量要求； 2、没有经过干燥处理的焊条同样不易起弧，并造成电弧不稳定，使焊接缺陷增 多，焊接质量变差。 3、如果使用加长电缆会使输出端的电压下降过多，建议您尽量缩短电缆长度。 B、输出电流达不到额定值： 供电电压偏离额定值将导致输出电流值与调定值不符；供电电压低于额定值 时，焊机的最大输出电流也可能低于额定值。 C、焊机使用过程中电流不能保持稳定： 此种情况可能与下因素在关： 1、电网电压发生变化； 2、来自电网或其他用电设备的严重干扰。 D、飞溅过大 1、可能电流调得太大，而焊条的直径太小； 2、输出端的极性接反，在正常的工艺下应使用正极性焊接，即焊条应连接至电 源的负极，而工件应连接在电源正极，请将极性调换一下。 - 11 - 八、维 护 1、定期用干燥清洁的压缩空气吹去灰尘，如果焊机在浓烟和空气污染严重的环 境下使用，应每天给焊机除尘。 2、压缩空气的压力应在一个合理水平以免损坏焊机内在小元件。 3、定期检查焊机内部电路连接情况，确认线路连接正确，连接头牢固（特别是 插入接头或元件），如果发现有生锈和松脱，应用沙纸打磨掉生锈层基氧化膜， 重新连接，并加以坚固。 4、避免水或水汽进入焊机内部，如果出现此种状况，应对焊机内部进行了干燥 处理。随后，用兆欧表测量焊机的绝缘情况。只有证实没有异常情况，才可 继续焊接工作。 5、如果长时间不用焊机，应将焊机放回原包装箱并存放在干燥的环境中。 - 12 - 九、故障检修 注意：下列操作要求操作者必须具有足够的电气方面的专业知识和 全面的安全常识，操作者应持有能证明其能力和知识的有效资格证件。 在进行检修前，我们建议您首先与本公司取得联系，并取得认可。 ZX7-300C、ZX7-400C 故障及排除方法 故 障 排 表头无显示 1、 确认空气开关闭合。 风机不旋转 2、 输入电缆线有电输入。 无焊接输出 3、 辅助电源变压器是否损坏。 表头无显示 风机旋转正常 无焊接输出 除 1、 辅助电源变压器是否损坏。 2、 控制板上的辅助电源部分出故障。（与经销商或厂家联系） 1、 检查机内各种接插线是否接触不良。 2、 输出端连接处有断路或接触不良。 3、 逆变电路故障（异常指示灯亮） 请拔掉其中一个逆变器板上直流供电接插线和连接主变压器的 接插线后重新开机： 如果异常指示灯不亮则故障在此逆变器上，否则故障在另一个逆 显示正常 风机旋转正常 无焊接输出 变器上。接下来关掉电源把有故障逆变器的直流供电接插线插上 （连接主变压器的接插线不插再重新开机）： （1）如果异常指示灯不亮则故障在中板； a 可能是中板变压器损坏，可用电桥测量主变压器初级电感及 Q 值， 分别测量每个变压器。 如果电感量或 Q 值很小，更换之 b 可能是中板的整流管个别损坏，更换之 （2）如果异常指示灯亮则故障在 TIG300-NB-A（逆变板），板上个 别逆变场效应管坏，用同种型号的场效应管更换之。 4、反馈电路故障（异常指示灯亮），与经销商或者厂家联系。 注意事项：因产品不断完善更新，制造者保留更改权利。 - 13 - 九、装箱清单 ZX7-300C 装箱清单 序号 物品名称 规格/型号 单位 数量 1 快速插头 35-50 个 2 2 地线钳 300A 个 1 3 说明书 ZX7-C 系列 本 1 4 保修卡 焊王 张 1 ZX7-400C 装箱清单 序号 物品名称 规格/型号 单位 数量 1 快速插头 35-50 个 2 2 地线钳 500A 个 1 3 说明书 ZX7-C 系列 本 1 4 保修卡 焊王 张 1 - 14 - ZX7-400C 整机方框图 IN 3～380V S1 空气开关 4 4 2 S25VB 2 整流桥*3 1 2 3 4 5 6 7 CN401-403 ZX7400C电容板 CN404 CN407 1 2 3 4 5 6 7 CN301 CN? 1 2 3 4 5 6 7 CON7 CN? CN315 CN? CN314 1 2 3 4 5 6 7 CN313 1 2 3 4 5 6 7 CN312 CON7 NetLabel1 3 NetLabel2 2 NetLabel3 1 CON7 CN311 CN302 CN201 主变压器初级 ZX7-400C逆变板-A ZX7-400C逆变板-B CN201 主变压器初级 ZX7-400C整流板-A ZX7-400C整流板-B NetLabel4 4 NetLabel5 3 NetLabel6 2 NetLabel7 1 CN? CON4 NetLabel 8 4 NetLabel9 3 NetLabel10 2 NetLabel11 1 CN? CON4 2 1 Port CN301 Port 铜连接件 Port Port R? R-2 电抗器 Port Port + OUT - - 15 - S2 1 2 3 CN306 TIG300C控制板 CN305 遥控电位器 NetLabel1 1 NetLabel2 2 NetLabel3 3 S25VB 2 W-1 CN307 CN304 SW1-2 W3 7 6 5 4 3 2 1 Port S3 4 S25VB 推力电位器 保护灯 CN303 W2 电流电位器 遥控转换 开关 1 2 3 4 5 6 7 Port Port T1 AC 220V 工频变压器 LED? LED CN308 NetLabel8 4 NetLabel9 3 NetLabel10 2 NetLabel11 1 四芯航空插座 NetLabel4 4 NetLabel5 3 NetLabel6 2 NetLabel7 1 1 2 3 4 3 2 1 1 2 1 2 3 4 2 1 1 2 3 + 风机 数显表头 2 1 1 2 3 A - BT? BT 1 2 3 2 1 1 2 3 4 1 3 1 3 1 3 ZX7-300C 整机方框图 IN 3～380V 空气开关 4 2 S25VB 整流桥*3 1 2 3 4 5 6 7 CN401-403 1 2 3 ZX7300C电容板 CN404 CN314 CN315 CN407 CN313 1 2 3 4 5 6 7 CN312 ZX7300C控制板 CN311 CN302 CN307 CN306 3 2 1 CN301 2 1 CN? CON2 1 2 3 4 5 6 7 CON4 CN101 热敏开关 CN? CON2 ZX7300C逆变板 CN103 ZX7300C整流板 主变压器初级 1 2 3 4 5 6 7 S1 2 S25VB 2 S25VB W-1 1 2 CN305 1 2 3 4 Port 4 4 推力电位器 保护灯 CN304 Port Port 电抗器 分流器 Port Port - + OUT - 16 - S2 S3 T1 工频变压器 LED? LED CN303 W2 电流电位器 ZX7300C整机方框图 1 2 Port Port + 风机 CN308 4 3 2 1 1 2 3 AC 220V 1 2 3 4 4 3 2 1 1 2 3 - 数显表头 2 1 1 2 3 A BT? BT 2 1 1 2 3 2 1 1 2 3 4 1 3 1 3 1 3
