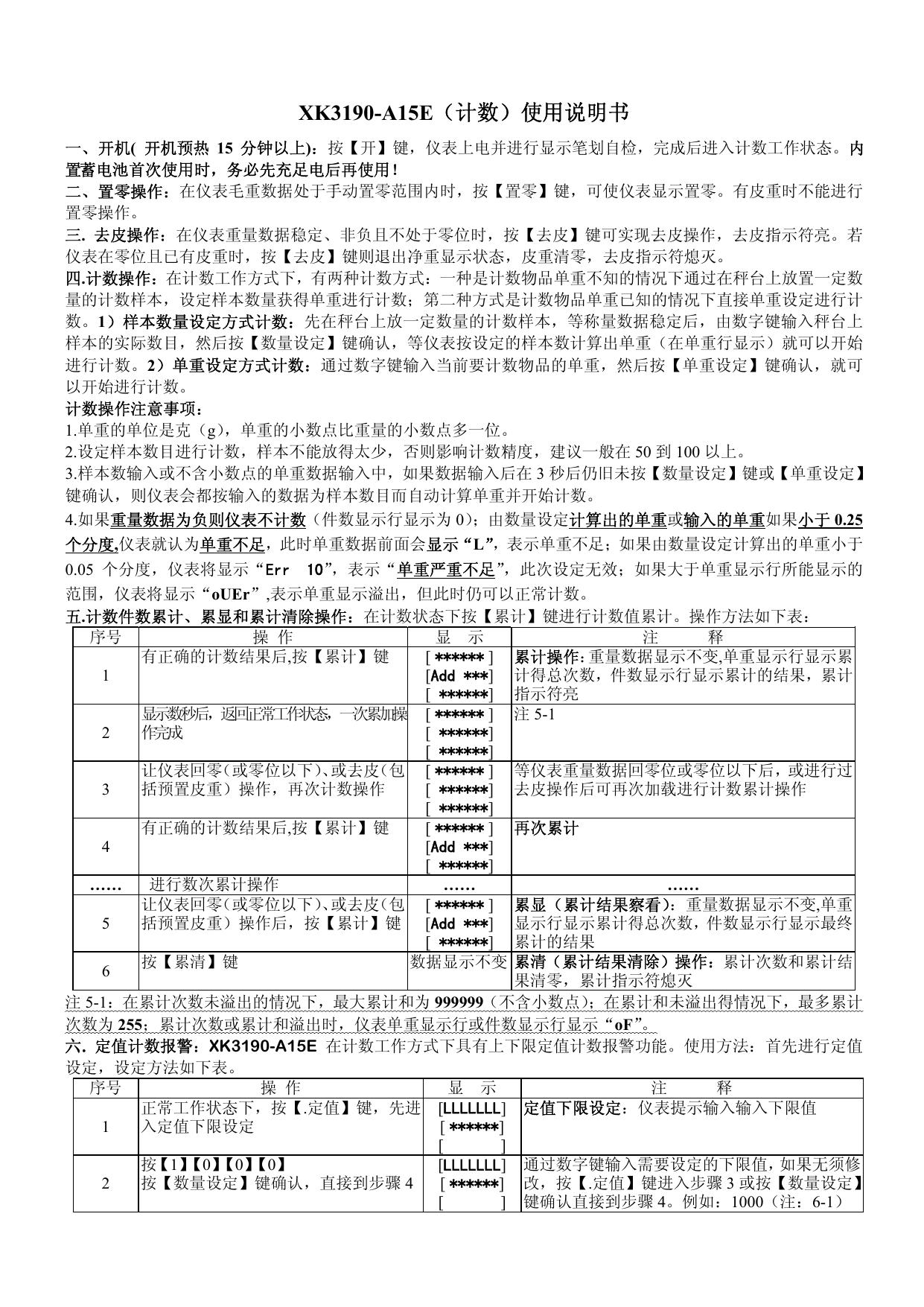

XK3190 － A15E 称 重 显 示 器 使用说明书 2010 年 07 月版 XK3190-A15E（计数）使用说明书 一、开机( 开机预热 15 分钟以上)：按【开】键，仪表上电并进行显示笔划自检，完成后进入计数工作状态。内 置蓄电池首次使用时，务必先充足电后再使用！ 二、置零操作：在仪表毛重数据处于手动置零范围内时，按【置零】键，可使仪表显示置零。有皮重时不能进行 置零操作。 三. 去皮操作：在仪表重量数据稳定、非负且不处于零位时，按【去皮】键可实现去皮操作，去皮指示符亮。若 仪表在零位且已有皮重时，按【去皮】键则退出净重显示状态，皮重清零，去皮指示符熄灭。 四.计数操作：在计数工作方式下，有两种计数方式：一种是计数物品单重不知的情况下通过在秤台上放置一定数 量的计数样本，设定样本数量获得单重进行计数；第二种方式是计数物品单重已知的情况下直接单重设定进行计 数。1）样本数量设定方式计数：先在秤台上放一定数量的计数样本，等称量数据稳定后，由数字键输入秤台上 样本的实际数目，然后按【数量设定】键确认，等仪表按设定的样本数计算出单重（在单重行显示）就可以开始 进行计数。2）单重设定方式计数：通过数字键输入当前要计数物品的单重，然后按【单重设定】键确认，就可 以开始进行计数。 计数操作注意事项： 1.单重的单位是克（g），单重的小数点比重量的小数点多一位。 2.设定样本数目进行计数，样本不能放得太少，否则影响计数精度，建议一般在 50 到 100 以上。 3.样本数输入或不含小数点的单重数据输入中，如果数据输入后在 3 秒后仍旧未按【数量设定】键或【单重设定】 键确认，则仪表会都按输入的数据为样本数目而自动计算单重并开始计数。 4.如果重量数据为负则仪表不计数（件数显示行显示为 0） ；由数量设定计算出的单重或输入的单重如果小于 0.25 个分度,仪表就认为单重不足，此时单重数据前面会显示“L”，表示单重不足；如果由数量设定计算出的单重小于 0.05 个分度，仪表将显示“Err 10”，表示“单重严重不足” ，此次设定无效；如果大于单重显示行所能显示的 范围，仪表将显示“oUEr”,表示单重显示溢出，但此时仍可以正常计数。 五.计数件数累计、累显和累计清除操作：在计数状态下按【累计】键进行计数值累计。操作方法如下表： 序号 操 作 显 示 注 释 有正确的计数结果后,按【累计】键 [ ****** ] 累计操作：重量数据显示不变,单重显示行显示累 1 [Add ***] 计得总次数，件数显示行显示累计的结果，累计 [ ******] 指示符亮 显示数秒后，返回正常工作状态，一次累加操 [ ****** ] 注 5-1 2 作完成 [ ******] [ ******] 让仪表回零（或零位以下） 、或去皮（包 [ ****** ] 等仪表重量数据回零位或零位以下后，或进行过 3 括预置皮重）操作，再次计数操作 [ ******] 去皮操作后可再次加载进行计数累计操作 [ ******] 有正确的计数结果后,按【累计】键 [ ****** ] 再次累计 4 [Add ***] [ ******] …… 进行数次累计操作 …… …… 让仪表回零（或零位以下） 、或去皮（包 [ ****** ] 累显（累计结果察看）：重量数据显示不变,单重 5 括预置皮重）操作后，按【累计】键 [Add ***] 显示行显示累计得总次数，件数显示行显示最终 [ ******] 累计的结果 按【累清】键 数据显示不变 累清（累计结果清除）操作：累计次数和累计结 6 果清零，累计指示符熄灭 注 5-1：在累计次数未溢出的情况下，最大累计和为 999999（不含小数点）；在累计和未溢出得情况下，最多累计 次数为 255；累计次数或累计和溢出时，仪表单重显示行或件数显示行显示“oF”。 六. 定值计数报警：XK3190-A15E 在计数工作方式下具有上下限定值计数报警功能。使用方法：首先进行定值 设定，设定方法如下表。 序号 操 作 显 示 注 释 正常工作状态下，按【.定值】键，先进 [LLLLLLL] 定值下限设定：仪表提示输入输入下限值 1 入定值下限设定 [ ******] [ ] 按【1】【0】【0】【0】 [LLLLLLL] 通过数字键输入需要设定的下限值，如果无须修 2 按【数量设定】键确认，直接到步骤 4 [ ******] 改，按【.定值】键进入步骤 3 或按【数量设定】 [ ] 键确认直接到步骤 4。例如：1000（注：6-1） 3 定值报警上限设定：按【2】 【0】 【0】 【0】 [HHHHHHH] 按【数量设定】键确认 [ ******] [ ] 返回正常工作状态 定值报警上限设定：仪表提示输入上限值。通过 数字键输入需要设定的上限值，如果无须修改， 按【数量设定】键确认或按【.定值】键进入步 骤 3。例如：2000（注：6-2） [ ******] [ ******] [ ******] 定值报警定值设定好后，就可以按照仪表所设置的报警方式进行报警。 注 6-1：如果下限定值设置为 0，无论上限定值设置为任何数值，定值报警功能都将被禁止。 注 6-2：XK3190-A15E 定值报警分单点定值报警和两点（上下限）定值报警。如果单点定值报警，则上限定值 必须设置为 0；两点（上下限）定值报警时，上限定值一定要大于下限，否则会在使用报警时出现错误。注意， 在计数值为 0 时无论选用何种报警方式都不进行报警。 七.预置皮重：XK3190-A15E 在计数工作方式下可以进行预置皮重操作。方法为：在计数工作状态下，将【数量 设定】键 + 【去皮】键同时按下，仪表显示：“[PrESEt ] [ ******] [ ]” 提示输入预置的皮重值。通过数字键输入预置的皮重值，按【数量设定】键确认，仪表返回正常计数状态， 重量显示行显示以预置皮重为皮重的净重数据，去皮指示符亮。若仪表原来处于去皮状态，如果预置皮重设为 0， 则会退出去皮状态，去皮指示符熄灭。 八．信息提示：信息提示：XK3190-A15E 仪表信息提示内容含义如下表所示： 信息显示 信息含义 处理方式 [Err 01] 一般由于传感器故障引起，请检查传 模拟信号严重偏负 [ ******] 感器和传感器连线。 [ ******] [Err 02] 一般由于传感器故障引起，请检查传 模拟信号太大或传感器故障 [ ******] 感器和传感器连线。 [ ******] [Err 03] 1．如果仪表属未标定仪表，重新标定 [ ******] 2．减少称台上加载的物品，使仪表在 重量数据超过满量程。 [ ******] 正常量程内工作； 3．重新设定仪表满量程 [Err 23] 首先检查仪表主板上的存储芯片和相 内存故障 [ ******] 关电路，看是否有短路或开路，若正 [ ******] 确请更换存储芯片。 九．蓄电池的使用 一）.只要电源线接上交流 220V，即对电池充电。注意:接电池的线头绝对不能接反（红线为+，黑线为－），否则 将烧坏仪表。 内置蓄电池首次使用时，务必先充足电后再使用！ 二）仪表显示屏左下角四个 LED 指示灯为电池电量指示符，能实时反映随机配置的蓄电池电量，每用掉一部分电 量，LED 指示符就会熄灭一位，如果四个 LED 指示灯全部熄灭，表明蓄电池已欠压，需要立即充电。充电时如果 仪表处于开机状态，仪表的四个 LED 指示灯会由少到多的移动，表示当前处于充电中；如果电池已充满，四个 LED 指示灯一会全熄灭，一会全亮，表示提示用户电池已充电结束。 三）.在电池已欠压状态下，仪表仍旧能正常工作半个小时到 1 小时左右，当用到电池极限电量时仍未充电，仪表 将自动关机。此后若仍未充电而继续强行使用，仪表将在开机大约 15 秒后强制性关机。 三）.仪表首次使用时，请先对蓄电池进行充电，建议充电时间为 24 小时以上，以保证电池进入安全、稳定的工 作状态。 四）.使用中建议当电池欠压后尽量立即进行充电，以免长时间在欠压状态下工作损坏电池和缩短电池使用寿命； 建议每次充电时间 12 小时以上。若长期不用，应注意每隔 2 个月应对电池充电一次，建议每次充电时间 20 -~24 小时以上，以弥补电池自损耗引起电量不足，防止电池损坏，延长蓄电池的使用寿命。 注：上述电池充电时间，均为交流电为 220V 时，如交流电低于 220V，电池充电时间还需延长。 4
