昆仑海岸KSH 系列 智能操作器说明书

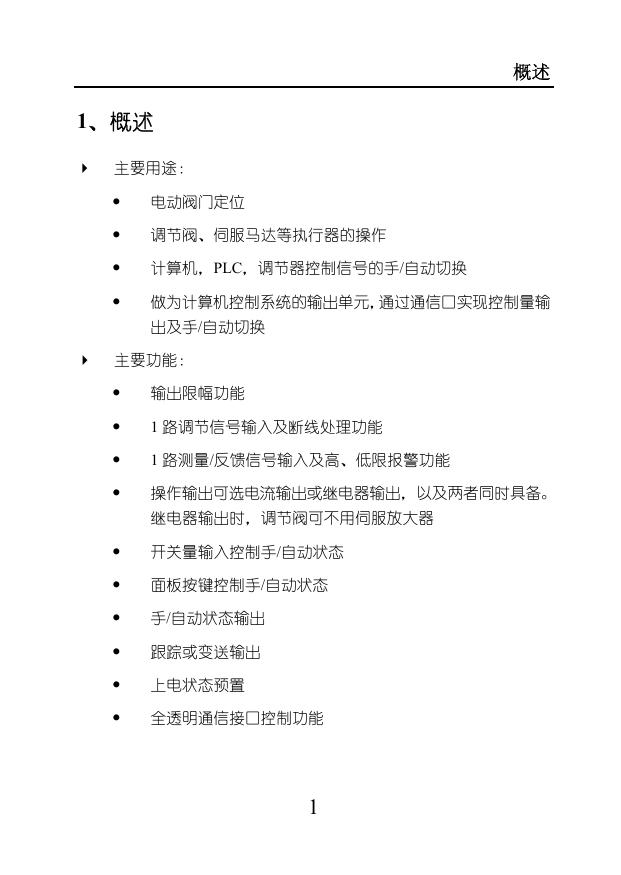

目 录 1、概述………………………………………………….. 1 2、型号规格……………………………….……………. 3 3、技术规格……………………………….……………. 6 3.1 基本技术规格…………………………………………………… 6 3.2 选配件技术规格………………………………………………… 7 4、安装与接线………………………………………….. 9 5、参数一览表………………………………………….. 11 6、操作……………….…………………………………. 15 6.1 面板及按键说明………………………………………………… 15 6.2 参数设置说明………...…………………………………………. 16 6.3 报警设定值的设置方法……...…………………………………. 17 6.4 密码设置方法……………...……………………………………. 17 6.5 其它参数的设置方法………...…………………………………. 18 7、功能及相应参数说明………….……………………. 19 7.1 输入、输出信号说明…………………………………………… 19 7.1.1 测量/反馈输入………..…………………………………… 19 7.1.2 调节输入………..…………………………………………. 21 7.1.3 开关量输入控制………..…………………………………. 21 7.1.4 电流操作输出……………………………………………... 22 7.1.5 继电器操作输出………..…………………………………. 22 7.1.6 手/自动状态输出………..………………………………… 24 7.1.7 跟踪(变送)输出………..………………………………. 24 7.1.8 光柱显示………..…………………………………………. 25 7.1.9 报警………..………………………………………………. 25 7.1.10 输出限幅功能……………………………………………. 26 7.2 手/自动状态切换…...…………………………………………… 26 7.3 上电状态……….…...…………………………………………… 27 7.4 通信接口……….…...…………………………………………… 28 8、调校……………………………………..…………… 30 9、抗干扰措施……………………………..…………… 32 概述 1、概述 主要用途: 电动阀门定位 调节阀、伺服马达等执行器的操作 计算机,PLC,调节器控制信号的手/自动切换 做为计算机控制系统的输出单元,通过通信口实现控制量输 出及手/自动切换 主要功能: 输出限幅功能 1 路调节信号输入及断线处理功能 1 路测量/反馈信号输入及高、低限报警功能 操作输出可选电流输出或继电器输出,以及两者同时具备。 继电器输出时,调节阀可不用伺服放大器 开关量输入控制手/自动状态 面板按键控制手/自动状态 手/自动状态输出 跟踪或变送输出 上电状态预置 全透明通信接口控制功能 1 概述 主要特点: 测量误差小于 0.2%F.S,并具备调校,数字滤波功能,可帮 助减小传感器、变送器的误差,有效提高系统的测量、控制 精度 测量/反馈输入适用于电压、电流、热电阻、热电偶、mV、 电位器、远传压力表等信号类型 全透明、高速、高效的网络化通信接口,实现计算机与仪表 间完全的数据传送和控制。独有的控制权转移功能使计算机 可以直接控制仪表的报警输出和变送输出。读取一次测量数 据的时间小于 10ms 提供测试软件,组态软件和应用软件技术支持 KSH 系列仪表采用单片机嵌入式组合设计,硬件扩充性强,软件 平台灵活,可以扩展开关量输入、定时、程序顺序控制等,不局限于 标准功能。可按实际需要组合,以实现最佳性能。 2 型号规格 2、型号规格 1 2 3 4 5 6 7 8 9 10 11 12 KSH / — T B S D K G V 1: 表示外形尺寸 A:80(W)×160(H)×125(L) G:80(W)×80(H)×250(L) 2:面板形式 S:竖式带光柱 F:方形无光柱 3:测量/反馈输入信号 E:热电偶输入,K、E、T、S 分度可选择 R:热电阻输入,Pt100 I: 直流电流输入,4mA ~20mA、0mA ~10mA、0mA ~20mA 可 选择 V:直流电压输入,1V~5V、0V~5V 可选择 W:500Ω~ 1kΩ电位器 4:调节输入信号 I: 直流电流输入,4mA~20mA、0mA~10mA、0mA~20mA 可 选择 V:直流电压输入,1V~5V、0V~5V 可选择 3 型号规格 5:操作输出信号 I: 直流电流输出,4mA~20mA、0mA~10mA、0mA~20mA 可 选择 R:继电器输出 Q:直流电流输出和继电器输出同时具备 6:报警点数量 T0:无报警 T1~T2:1 ~ 2 点报警 7:外供电源 B0:无外供电源 B1:外供 24V DC B2:外供 12V DC B3:外供精密电压源 B4:外供精密恒流源 B5:其它 8:通信接口 S0:无通信接口 S1:RS 232 接口 S2:RS 485 接口 S3:RS 422 接口 4 型号规格 9:开关量输入控制 D0:无开关量输入控制 D1:有开关量输入控制 10:手/自动状态输出 K0:无输出 K1:有输出 11:跟踪/变送输出 G0:无输出 G1:直流电流输出,4mA~20mA、0mA~10mA、0mA~20mA 可 选择 G2:直流电压输出:1V~5V、0V~5V 可选择 12:仪表电源 V0:220V AC V1:24V DC V2:12V DC V3:其它 5 技术规格 3、技术规格 3.1 基本技术规格 电 源:220V AC 供电的仪表:220V±10%,功耗小于 7VA; 24V DC 供电的仪表:24V±10%,功耗小于 5VA; 12V DC 供电的仪表:9V~20V,功耗小于 5VA 其它电源规格以随机说明书为准 工作环境:0℃~50℃,湿度低于 90%R.H 宽温范围的仪表需在订货时注明 显示范围:-1999~9999,小数点位置可设定 显示颜色:红色或按定货要求 显示分辨力:1/10000 测量/反馈输入信号类型:电压、电流、热电阻、热电偶、 电位器共 5 种,其中 电 压:1V~5V DC,0V~5V DC 可通过设定选择 电 流:4mA~20mA,0mA~10mA,0mA~20mA 可通过设定选择 热电阻:Pt100 热电偶:K,E,T、S 可通过设定选择 其它输入信号或分度号需在订货时注明 调节输入信号类型:电压、电流 基本误差:小于±0.2%F.S 测量分辨力:1/60000,16 位 A/D 转换器 测量控制周期:0.4 秒 6 技术规格 电流操作输出: 4mA~20mA,0mA~10mA,0mA~20mA 直流电流输出,通过 设定选择,负载能力大于 600Ω 输出分辨力:1/1000,误差小于±0.5% F.S 或:1/4000,误差小于±0.2% F.S(订货时注明) 继电器操作输出:触点容量 220V AC,3A 3.2 选配件技术规格 报警输出:触点容量 220V AC,3A 跟踪(变送)输出: 4mA~20mA,0mA~10mA,0mA~20mA 直流电流输出,通 过设定选择。负载能力大于 600Ω 1V~5V,0V~5V,0V~10V 直流电压输出,需订货时注明 输出分辨力:1/1000,误差小于±0.5% F.S 或:1/4000,误差小于±0.2% F.S(订货时注明) 通信接口 RS232、RS485、RS422 标准,在订货时注明 仪表地址 0~99 可设定 通信速率 2400、4800、9600、19200 通过设定选择,低于 2400 的速率需在订货时注明 仪表收到计算机命令到发出相应数据的回答延迟: 以“#”为定界符的命令,回答延迟小于 500μs;其它命令 的回答延迟小于 100ms 7 技术规格 配套测试软件,提供组态软件和应用软件技术支持 外供电源 普通电源:用于给变送器供电,输出值与标称值的误差小 于±5%,负载能力大于 50mA 精密电源:用于给压力、荷重等传感器供电,输出值与标 称值的误差小于 0.2%,负载能力大于 40mA 24V DC,12V DC,5V DC 或其它规格,需在订货时注明 开关量输入控制:无源触点开关 手/自动状态输出:触点容量 220V AC,3A 8 安装与接线 4、安装与接线 为确保安全,接线必须在断电后进行。 交流供电的仪表,其 端是电源滤波器的公共端,有高压, 只能接大地,禁止与仪表其它端子接在一起。 本说明书给出的为基本接线图,受端子数量的限制,当仪表功能 与基本接线图冲突时,接线图以随机说明为准。 A—S 规格 80×160 尺寸的仪表 外形尺寸 开孔尺寸 9 安装与接线 接线端子图 G—F 规格 80×80 尺寸的仪表: 外形尺寸 开孔尺寸 接线端子图 10 参数一览表 5、参数一览表 该表列出了仪表的基本参数和与选配件相关的参数,与选配件相 关的参数只有该台仪表有相应的选配件时才会出现。 “说明”一栏是该参数在本说明书的章节。 “地址” 一栏是计算机读或设置该参数时的地址。无通信功能的 仪表与此无关。 “取值范围”一栏是该参数的设置范围以及用符号表示的参数内 容与数值的关系。无通信功能的仪表与此无关。 第 1 组参数 符号 名称 内容 地址 取值范围 说明 AH 第 1 报警点设定值 00H -1999~9999 7.1.9 AL 第 2 报警点设定值 01H -1999~9999 7.1.9 第 2 组参数 符号 报警设定值 密码、调校、数字滤波 名称 内容 地址 取值范围 说明 oA 密码 10H 0~9999 6.4 iA1 测量/反馈输入零点修正 11H -1999~9999 8 Fi1 测量/反馈输入满度修正 12H 0.500~1.500 8 Ftr1 测量/反馈输入数字滤波 13H 1 ~ 20 8 iA2 调节输入零点修正 14H -1999~9999 8 11 参数一览表 Fi2 调节输入满度修正 15H 0.500~1.500 8 Ftr2 调节输入数字滤波 16H 1 ~ 20 8 第 3 组参数 符号 测量、显示、限幅 名称 内容 地址 取值范围 说明 it1 测量/反馈输入信号选择 20H 0~9 7.1.1 测量/反馈输入小数点位置 21H 注1 7.1.1 id1 u-r1 测量/反馈输入量程下限 22H -1999~9999 7.1.1 F-r1 测量/反馈输入量程上限 23H -1999~9999 7.1.1 it2 调节输入信号选择 24H 0~4 7.1.2 od 操作输出显示小数点位置 25H 注1 7.1.2 ou-r 操作输出显示下限 26H 0~9999 7.1.2 oF-r 操作输出显示上限 27H 0~9999 7.1.2 ot 电流操作输出信号选择 28H 0~2 7.1.4 outL 操作输出下限限幅 29H -6.3~100.0 7.1.10 outH 操作输出上限限幅 2AH 0~106.3 7.1.10 btcH 光柱显示内容选择 2FH 0,1 7.1.8 12 参数一览表 第 4 组参数 符号 报警组态、操作输出 名称 内容 地址 取值范围 说明 ALo1 第 1 报警点报警方式 30H 注2 7.1.9 ALo2 第 2 报警点报警方式 31H 注2 7.1.9 HYA1 第 1 报警点灵敏度 34H 0~8000 7.1.9 HYA2 第 2 报警点灵敏度 35H 0~8000 7.1.9 AcE 自动方式选择 38H 注3 7.2 AtA 上电状态选择 39H 0~2 7.3 ncF 执行器动作灵敏度 3AH 0.1~10.0 7.1.5 AF 点控范围 3BH 0.1~10.0 7.1.5 AF-d 点控步距 3CH 4~200 7.1.5 AF-c 点控周期 3DH 1 ~ 10 7.1.5 名称 内容 地址 取值范围 说明 Add 仪表通信地址 40H 0 ~ 99 7.4 bAud 通信速率 41H 注4 7.4 ctd 报警输出控制权选择 44H 注3 7.4 ctA 操作输出控制权选择 45H 注3 7.4 第 5 组参数 符号 13 参数一览表 Li 冷端补偿修正值 47H 0~2.000 7.1.1 oA1 报警设定密码选择 48H 注3 6.2 Aerc 调节输入断线处理 49H 注3 7.2 Hen 开入控制选择 4AH 注3 7.1.3 Hout 上电手动值 4BH -1999~9999 7.3 bc 跟踪/变送选择 4CH 0~2 7.1.7 bP 跟踪/变送输出信号选择 4DH 0~2 7.1.7 注 1:0 ~ 3 顺序对应 注 2:0 对应 . , ,1 对应 注 3:0 对应 OFF,1 对应 ON。 14 . , 。 . , . 。 操作 6、操作 6.1 面板及按键说明 ①:测量/反馈显示窗 ⑤:手动调节键 ②:操作输出显示窗 ⑥:参数设置键 ③:手动/自动切换键 ⑦:测量/反馈报警指示灯 ④:A:自动状态指示灯 M:手动状态指示灯 ⑧:开/关指示灯 ⑨:光柱显示窗 功 能 名 称 明 ① 测量/反馈显示窗 y 显示测量值/反馈值 ② 操作输出显示窗 y 手动状态下显示操作器输出值;自动 状态下显示来自计算机或其它外部控 制设备的调节输入信号,若操作输出 与调节输入的信号类型不一致,则操 作器将对调节输入信号自动进行变换 ⑨ 测量/反馈光柱 显示窗 y 作为测量/反馈信号的模拟显示 显 示 说 窗 15 操作 ④ 手动/自动指示灯 y A:自动状态时亮;M:手动状态时亮 ⑦ 报警指示灯 y 测量或反馈报警状态指示 ⑧ 开/关指示灯 y 开/关动作状态指示 指 示 灯 ③ 手动/自动切换键 作 ⑤ 手动调节键 增加键 减小键 操 作 键 为手/自动切换 y 在设置状态下, 键有两个功能: 设置确认功能和在本组参数中切换显 示参数的功能 操 键 y 在控制状态下, 操作键 y 在手动状态下, 为手动输出的增 加键, 为手动输出的减小键。在 自动状态下,该手动调节键无效 y 在设置状态下,手动调节键可修改参 数的设置数值或设置类型 y 在控制状态下, 键按住 2 秒以上 则进入设置状态。在控制状态下 键无效 ⑥ 参数设置键 和 y 在设置状态下, 键按住 2 秒以上 可进入下一组参数或返回控制状态。 按 1 次可显示 在设置状态下, 当前参数值,再继续按此键,则改变 修改位 6.2 参数设置说明 仪表的参数被分为若干组,每个参数所在的组在第 5 章《参数一 览表》中列出。 16 操作 第 2 组及以后的参数受密码控制,未设置密码时不能进入。 第 1 组参数是否受密码控制可以通过设置 参数选择。 设置为 OFF 时,不受密码控制;设置为 ON 时,若未设置密码,虽然 可以进入、修改,但不能存入。 进入设置状态后,若 1 分钟以上不进行按键操作,仪表将自动退 出设置状态。 6.3 报警设定值的设置方法 报警设定值在第 1 组参数,无报警功能的仪表没有该组参数。 ① 按住设置键 2 秒以上不松开,进入设置状态,仪表显示 第 1 个参数的符号 ② 按 键可以顺序选择本组其它参数 ③ 按 键调出当前参数的原设定值,闪烁位为修正位 键移动修改位, ④ 通过 键增值、 键减值,将参数 修改为需要的值 ⑤ 按 键存入修改好的参数,并转到下一参数。若为本组最 后 1 个参数,则按 键后将退出设置状态 重复② ~ ⑤步,可设置本组的其它参数。 ★ 如果修改后的参数不能存入,是因为 参数被设置为 ON,使本组参数受密码控制,应先设置密码。 6.4 密码设置方法 当仪表处于测量状态或第 1 组参数符号显示状态时,可进行密码 设置。 17 操作 ① 按住设置键 ② 按 不松开,直到显示 键进入修改状态,在 , , 键的配合下将 其修改为 1111 ③ 按 键,密码设置完成 ★ 密码在仪表上电时或 1 分钟以上无按键操作时,将自动清零。 6.5 其它参数的设置方法 ① 首先按 6.4 的方法设置密码 ② 第 2 组参数因为是密码参数所在组,密码设置完成后,按 键可选择本组的各参数 ③ 其它组的参数,通过按住设置键 不松开,顺序进入各参 数组,仪表显示该组第 1 个有效参数的符号 ④ 进入需要设置的参数所在组后,按 键顺序循环选择本组 需设置的参数 ⑤ 按 ⑥ 通过 键调出当前参数的原设定值,闪烁位为修改位 键移动修改位, 键增值, 键减值,将参数 修改为需要的值 ★ 以符号形式表示参数值的参数,在修改时,闪烁位应处于末位。 ⑦ 按 键存入修改好的参数,并转到下一参数 重复④ ~ ⑦步,可设置本组的其它参数。 退出设置 :在显示参数符号时,按住设置键 到退出参数的设置状态。 18 不松开,直 功能及相应参数说明 7、功能及相应参数说明 7.1 输入、输出信号说明 7.1.1 测量/反馈输入 测量输入是指将被调参数的测量信号作为测量显示,可直接观察 到操作器的控制效果。 反馈输入是指将执行器的运动位置反馈信号作为输入,可直接观 察执行器的受控效果。 当操作器的操作输出为继电器,则只能用做反馈输入,仪表根据 设置阀门位置和反馈输入的偏差通过继电器进行开/关控制。 测量/反馈输入分为热电阻(Pt100) ,热电偶(K、E、T、S),电 位器(500Ω~1kΩ),直流电流(4mA~20mA,0mA~10mA,0mA~20mA), 直流电压(1V~5V,0V~5V)5 类,在订货时已明确输入类型,虽然通 参数设置时能调出全部的信号种类,但只有与仪表型号相符 过 的才有效。 测量/反馈输入的相关参数: (it1)—— 输入信号选择。应与仪表型号及实际输入信号 一致 输入信号选择 仪表显示符号 4mA~20mA DC 电流 0mA~10mA DC 0mA~20mA DC 电压 1V~5V DC 电压或电位器 0V~5V DC 19 功能及相应参数说明 K型 E型 热电偶 T型 S型 热电阻 Pt100 (id1)—— 工程量显示的小数点位置 热电阻输入时:只能选择为 000.0 热电偶输入时:选择为 0000.时,显示分辨力为1℃; 选择为 000.0 时,显示分辨力为 0.1℃,但显 示不能超过 1000℃。 其它信号输入时:根据需要选择 (u-r1)—— 电流、电压输入时的测量范围下限 (F-r1)—— 电流、电压输入时的测量范围上限 ★ 当输入为热电阻或热电偶时,无须设置测量范围上、下限参 数。但有变送输出功能时必须设定。 (Li)—— 冷端补偿修正参数 仅对热电偶输入有效。增加该参数,补偿的温度增加;减小该参 数,补偿的温度减小。设置为 0 时无补偿。 该参数出厂设置为 1.000,补偿精度±0.2℃。 测量的结果还受 第 8 章调校。 , 20 和 参数影响,详见 功能及相应参数说明 7.1.2 调节输入 当操作器处于“自动”状态时,操作输出与调节输入一致并在操 作输出显示窗显示。当调节输入信号与操作输出信号的类型不同时, 仪表自动进行变换。 调节输入的相关参数: (it2)—— 调节输入信号选择。应与仪表型号及实际输入 信号一致 (od)—— 操作输出显示的小数点位置 (ou-r)—— 操作输出信号下限(0%)所对应的显示值 (oF-r)—— 操作输出信号上限(100%)所对应的显示 值 显示还受 , 和 参数影响,详见第 8 章 调校。 7.1.3 开关量输入控制 该功能为选择功能,在订货时指定。 该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭 合时操作器为自动状态,断开时为手动状态。 该功能可以通过设置 参数选择是否有效。 设置为 ON 时,该功能有效,操作器的手/自动状态只受开 关量输入控制,不受面板按键控制。 设置为 OFF 时,该功能无效。 21 功能及相应参数说明 7.1.4 电流操作输出 操作输出类型为 I(电流输出)或 Q(电流,继电器同时输出) 的仪表具备该功能。 通过 输出。 (ot)参数选择 4mA~20mA,0mA~10mA 或 0mA~20mA 输出受限幅控制。详见 7.1.10。 7.1.5 继电器操作输出 操作输出类型为 R(继电器输出)或 Q(电流,继电器同时输出) 的仪表具备该功能。 使用继电器操作输出时,测量/反馈输入必须是执行器的位置反馈 输入。 仪表根据手动或自动给定的执行器开度位置与实际位置反馈输入 的偏差控制“开”或“关”继电器,使实际位置与给定位置一致。 继电器操作输出的仪表应按 0~100.0%设置测量/反馈输入的显示 参数和操作输出的显示参数: = = 000.0 = = 000.0 = = 100.0 下列 4 个参数与继电器操作输出相关,应根据需要设置: (ncF)—— 执行器动作灵敏度 防止执行器在给定值附近频繁动作。当执行器的实际开度位置与 给定值的偏差小于 设置的范围时,操作器不对执行器进行操作。 参数的取值范围为 0.1~10.0,通常取 1.0~2.0,对应定位精 22 功能及相应参数说明 度 1%~2% 。 (AF)—— 点控范围 ,但小于 当执行器的实际开度位置与给定值的偏差大于 时,操作器对执行器进行点控,当偏差大于 时,操作器对执 行器连续控制。 应根据执行器的动作特性确定该参数。在应用时,可改变给定开 度位置,使之与实际位置的偏差大于 的 3 倍以上,观察执行器第 1 次停止时的所处位置,若距给定位置较远,则应减小 若超过给定值,则应增大 的设定值, 的设定值,应使执行器第 1 次停止时的 位置与给定值尽量接近。 的取值范围为 0.1~10.0,通常取 3.0~5.0 。 (AF-d)—— 点控步距 操作器对执行器发出点控信号时,一次点控信号的持续时间通过 参数设置。 应根据执行器的全程动作时间和动作灵敏度确定,太小执行器来 不及动作,太大容易振荡。可在应用时进行调整,在不振荡的条件下 取较大的值。 的取值范围为 2ms~200ms,一般取 100ms。 (AF-c)—— 点控周期 操作器从发出第 1 个点控信号开始到发出第 2 个点控信号之间的 参数设置。 时间间隔定义为点控周期,通过 23 功能及相应参数说明 的取值范围为 1~10,表示 0.2 秒到 2 秒,一般取 5(1 秒) 动作示意图: 给定 ncF 位置 ncF d AF 实际位置 负偏差 开 点动开 不动作 AF 点动关 实际位置 正偏差 关 输出受限幅控制。详见 7.1.10。 7.1.6 手/自动状态输出 该功能为选择功能,在订货时指定。 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于 手动时断开。 7.1.7 跟踪(变送)输出 该功能为选择功能,在订货时指定。 有两个参数与该功能相关: (bc)—— 跟踪/变送选择 设置为 0 时为测量/反馈输入的变送输出,量程按 和 ; 设置为 1 时为调节输入的变送输出,量程按 和 ; 设置为 2 时为跟踪输出,反映了操作输出的大小,提供给调节设 备,实现手动与自动的无平衡,无扰动的切换。 24 功能及相应参数说明 (bP)—— 输出信号选择 可选择 4mA~20mA、0mA~10mA 或 0mA~20mA。电压输出的仪 表,1V~5V 时应选择 4mA~20mA;0V~5V 时应选择 0mA~20mA。 7.1.8 光柱显示 有光柱显示的仪表可通过参数选择光柱显示内容。 (btcH)—— 光柱显示内容选择 设置为 0000 时,光柱显示测量/反馈输入;设置为 0001 时,光柱 显示操作输出。 7.1.9 报警 该功能为选择功能,在订货时指定。 报警对测量/反馈输入有效,与下列 6 个参数相关: (AH)—— 第 1 报警设定值 (AL)—— 第 2 报警设定值 (ALo1)—— 第 1 报警报警方式选择 (ALo2)—— 第 2 报警报警方式选择 报警方式可选择上限报警(用 表示)。 表示)或下限报警(用 (HYA1)—— 第 1 报警报警灵敏度 (HYA2)—— 第 2 报警报警灵敏度 用于防止测量值在设定值附近波动时造成报警继电器频繁动作。 25 功能及相应参数说明 上限报警示意图 下限报警示意图 7.1.10 输出限幅功能 在某些应用中,需要限制阀门的开度范围,可通过下面 2 个参数 设置: (outL)—— 下限限幅 设置范围(-6.3~100.0)%,出厂设置为 0 。 (outH)—— 上限限幅 设置范围(0.0~100.0)%,出厂设置为 100.0 。 7.2 手/自动状态切换 ① 无开关量输入控制手/自动状态的仪表,通过面板的 键进 行手、自动切换。在某些应用中禁止切换到自动方式,可将 参 数设置为 OFF。 26 功能及相应参数说明 (AcE)—— 自动方式许可 设置为 ON 时允许切换到自动;设置为 OFF 时,禁止切换到自动。 出厂设置为 ON。 ② 有开关量输入控制手/自动状态的仪表,当 参数设置为 ON 时,手/自动状态由开关量输入控制。 ③ 当调节输入信号为 4mA~20mA 时,若信号小于 1mA,仪表认 为调节输入信号断线,自动切换到手动状态,并按设置的上电手动值 输出,测量/反馈显示窗显示“ ”提示,按 键恢复正常显 示。该功能的实现与下述 2 个参数相关: (AErc)—— 调节输入断线处理许可 设置为 ON 时该功能有效;设置为 OFF 时该功能无效。出厂设置 为 OFF。 (Hout)—— 上电手动值。详见 7.3。 ④ 有通信接口的仪表,当操作输出的控制权转移到计算机时,不 能进行手/自动转换。此时手动或自动指示灯闪烁。 7.3 上电状态 操作器上电后的状态与下列两个参数相关: (AtA)—— 上电状态选择 设置为 0000 时:上电后初始状态为手动,按 设置为 0001 时:上电后为自动。 设置为 0002 时:上电后保持掉电时的工作状态。 27 设置值输出。 功能及相应参数说明 (Hout)—— 上电手动值 有通信接口的仪表,当操作输出的控制权转移到计算机后,上电 状态仍为计算机控制,初始输出为 0 。 设置为 ON,调节输入信号为 若调节输入断线处理参数 4mA~20mA,并且上电时小于 1mA,则测量/反馈显示窗显示 “ ”提示,按 键恢复正常显示 7.4 通信接口 该功能为选择功能,在订货时指定。 仪表提供丰富的命令集,全透明操作,计算机能完全地掌握仪表 的运行状态,并能完全地进行控制。 通信功能的基本性能及命令详解见《2002 版通信协议》 下列 4 个参数与通信功能相关: (Add)—— 仪表通信地址。取值范围 0~99,出厂设置为 1。 (bAud)—— 通信速率 可选择 2400、4800、9600、19.20k,出厂设置为 9600。 (ctd)—— 报警输出的控制权选择。 设置为 OFF 时由仪表控制;设置为 ON 时由计算机控制。 28 功能及相应参数说明 (ctA)—— 操作输出的控制权选择 设置为 OFF 时由仪表控制;设置为 ON 时由计算机控制。此时面 板上的“M”灯或“A”灯闪烁。 与操作器相关的通信命令: 读仪表版本号:#AA99 读测量/反馈输入:#AA 读调节通道输入:#AA01 读开关量输入状态:#AA0002 读开关量输出状态:#AA0003 读仪表参数:$AABB 设置仪表参数:%AABB(data) 控制操作输出:&AA(data) 控制报警输出:&AABB(data) 读仪表参数符号:′AABB 读当前操作输出量:#AA0001 回答:= (data) “data”表示当前操作输出量值及操作器的手、自动状态。操作 输出量用百分数表示,范围为 -6.3% ~ +106.3%,由“+” 、“-”、“ . 小 数点”,4 位输出量值组成。 “data”的最后 1 位为 A(41H)表示操作器为自动状态。 “data”的最后 1 位为 M(4DH)表示操作器为手动状态。 29 调校 8、调校 操作器的测量/反馈输入和调节输入均有独立的零点、满度修正和 数字滤波功能。 测量/反馈输入的零点和满度修正用于修正输入信号的误差和对 执行器的反馈信号进行标定。 调节输入的零点和满度修正用于修正调节输入的误差。 仪表出厂时处于不修正状态, = = 0, = = 1.000,对仪表进行修正时应先将零点修正和满度修正参数恢复到出厂 状态。 零点修正参数: (iA1)—— 测量/反馈输入零点修正 (iA2)—— 调节输入零点修正 修正后的值 = 修正前的值 + ( ) 满度修正参数: (Fi1)—— 测量/反馈输入满度修正。 (Fi2)—— 调节输入满度修正。 修正后的值 = 修正前的值 × ( ) 满度修正应在零点修正后进行。 例:执行器反馈输入对应仪表显示 0—100.0%, 当执行器处于全关位置时仪表显示 0.9,则将 - 0.9,修正后仪表将显示 0.0。 30 设置为 调校 当执行器处于全开位置时仪表显示 98.3,则将 100.0 98.3 设置为 = 1.017,修正后仪表将显示 100.0。 数字滤波用于克服各种原因造成的显示波动和跳变,取值范围为 1~20,取值越大,滤波作用越强。但对输入信号的反映越慢。出厂设 置为 1。 (Ftr1)—— 测量/反馈输入数字滤波值 当输入为反馈输入时,设置值不要大于 3,否则可能造成执行器 振荡。 (Ftr2)—— 调节输入数字滤波值 31 抗干扰措施 9、抗干扰措施 当仪表发现较大的波动或跳动时,一般是由于干扰太强造成,采 取下列措施能减小或消除干拢。 仪表输入信号电缆采用屏蔽电缆,屏蔽层接大地或接到仪表 输入地端。并尽量与 100V 以上的动力线分开 仪表供电与感性负载(如交流接触器)供电尽量分开 错误接法 C — 0.033μF/1000V 正确接法 R — 100Ω 1/2W 在感性负载的控制接点并联 RC 火花吸收电路 适当设置仪表的数字滤波时间常数 32
