VAISALA HMT120温度变送器説明书

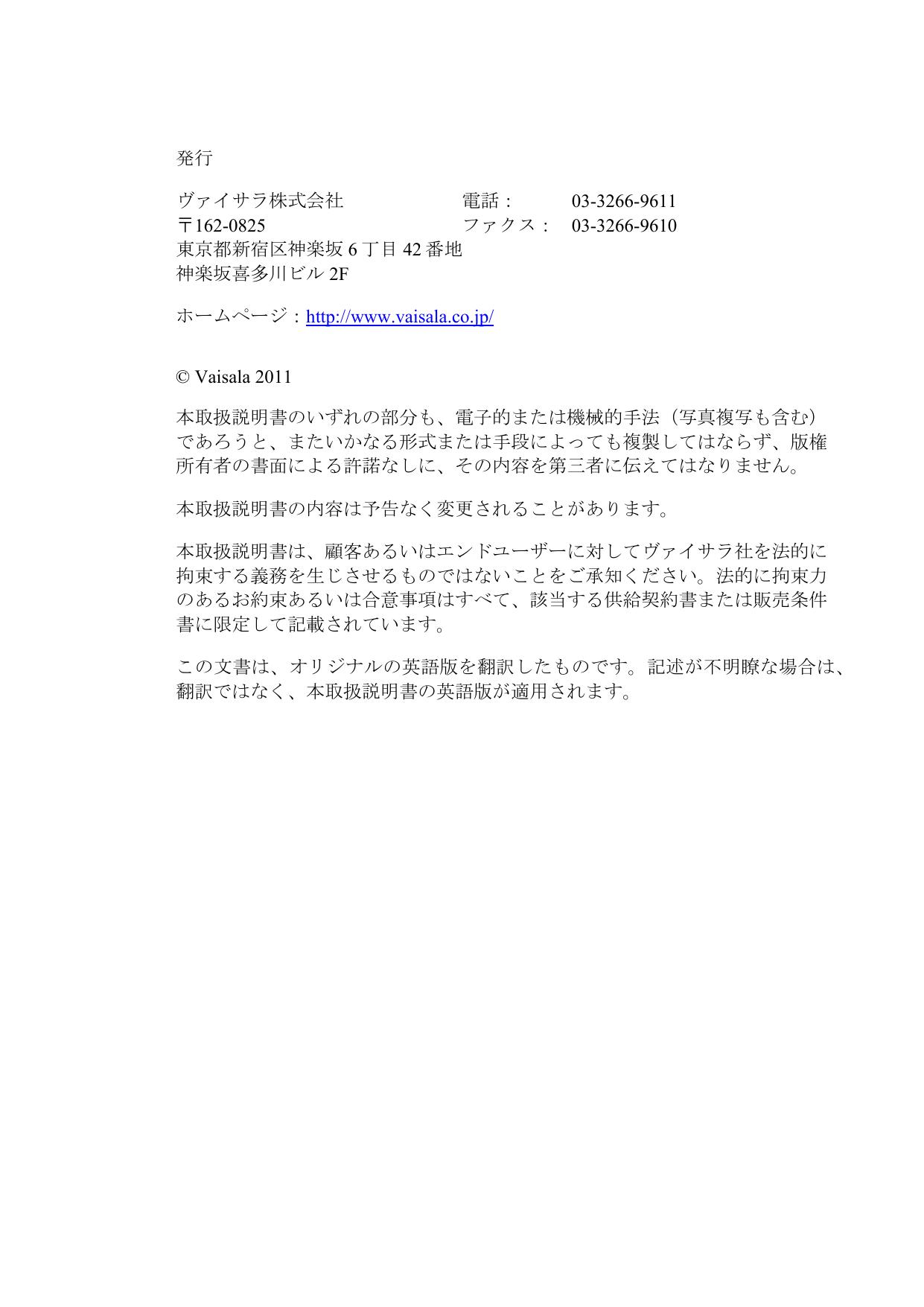

取扱説明書 Vaisala HUMICAP® 湿度温度変換器 HMT120 シリーズ M211244JA-A 発行 ヴァイサラ株式会社 電話： 03-3266-9611 ファクス： 03-3266-9610 〒162-0825 東京都新宿区神楽坂 6 丁目 42 番地 神楽坂喜多川ビル 2F ホームページ：http://www.vaisala.co.jp/ © Vaisala 2011 本取扱説明書のいずれの部分も、電子的または機械的手法（写真複写も含む） であろうと、またいかなる形式または手段によっても複製してはならず、版権 所有者の書面による許諾なしに、その内容を第三者に伝えてはなりません。 本取扱説明書の内容は予告なく変更されることがあります。 本取扱説明書は、顧客あるいはエンドユーザーに対してヴァイサラ社を法的に 拘束する義務を生じさせるものではないことをご承知ください。法的に拘束力 のあるお約束あるいは合意事項はすべて、該当する供給契約書または販売条件 書に限定して記載されています。 この文書は、オリジナルの英語版を翻訳したものです。記述が不明瞭な場合は、 翻訳ではなく、本取扱説明書の英語版が適用されます。 ________________________________________________________________________________ 目次 第1章 一般情報.......................................................................................................... 7 この取扱説明書について............................................................ 7 取扱説明書の内容 ................................................................. 7 バージョン情報 ..................................................................... 8 関連マニュアル ..................................................................... 8 本書の表記について.............................................................. 8 安全 ............................................................................................ 9 ESD 保護 .................................................................................... 9 リサイクル ................................................................................. 9 規制の適合 ............................................................................... 10 特許に関する注意..................................................................... 10 商標 .......................................................................................... 10 ライセンス契約 ........................................................................ 10 保証 .......................................................................................... 11 第2章 製品概要........................................................................................................ 13 湿度温度変換器 HMT120 の概要 ............................................. 13 アクセサリー....................................................................... 14 固定およびリモートプローブモデル .................................. 14 オプションのディスプレイ ................................................. 14 交換可能なプローブ............................................................ 15 一定出力プローブ ............................................................... 15 変換器の部品....................................................................... 16 第3章 設置 ............................................................................................................... 17 取り付け ................................................................................... 17 壁面への取り付け ............................................................... 17 レインシールドを使用した設置.......................................... 18 ラジエーションシールドを使用した設置 ........................... 19 ダクト取り付けキット ........................................................ 20 ダクト取り付けキットを使用したプローブの 組み立て......................................................................... 21 ダクト取り付けキットの穴あけ手順 ............................. 21 プローブ取り付けフランジ ................................................. 22 プローブ取り付けクランプ ................................................. 23 配線 .......................................................................................... 24 VAISALA ________________________________________________________________________ 1 取扱説明書 _______________________________________________________________________ 第4章 操作 ...............................................................................................................27 サービスポートの使用..............................................................27 USB ケーブル用ドライバーのインストール.......................28 端末アプリケーションの設定..............................................29 シリアルコマンド一覧..............................................................31 機器の情報と状態.....................................................................32 機器情報の表示 ...................................................................32 使用可能な測定項目の設定/表示 .........................................33 校正日の設定/表示...............................................................34 校正情報の設定/表示 ...........................................................34 アナログ出力状態の表示.....................................................35 システム情報の表示 ............................................................36 ファームウェアバージョンの表示 ......................................36 シリアルライン出力コマンド...................................................36 連続出力の開始 ...................................................................36 連続出力の停止 ...................................................................37 出力間隔の設定/表示 ...........................................................37 1 回分の指示値の出力 .........................................................37 校正コマンド ............................................................................38 湿度測定の校正 ...................................................................38 プローブ RH の工場校正の復元 ..........................................39 温度測定の校正 ...................................................................39 プローブ T の工場校正の復元 .............................................40 アナログ出力の校正 ............................................................40 シリアルライン操作の設定 ......................................................41 シリアルライン設定の設定/表示 .........................................41 端末エコーの設定/表示 .......................................................41 シリアルインターフェースモードの設定/表示 ...................42 測定パラメーターの設定 ..........................................................42 環境パラメーターの設定/表示.............................................42 アナログ出力の設定 .................................................................43 アナログ出力エラーレベルの設定/表示 ..............................43 アナログ出力項目およびスケーリングの設定/表示 ............44 アナログ出力のテスト ........................................................45 その他のコマンド.....................................................................46 表示対象の項目の設定/表示 ................................................46 出力書式の設定/表示 ...........................................................47 コマンド一覧の表示 ............................................................48 アクティブエラーの表示.....................................................48 変更された設定の保存 ........................................................49 保存した設定の復元 ............................................................49 変換器のリセット................................................................50 工場設定の復元 ...................................................................50 出力単位の設定/表示 ...........................................................51 2 ____________________________________________________________________M211244JA-A ________________________________________________________________________________ 第5章 メンテナンス ................................................................................................ 53 HUMICAP® センサの交換 ........................................................ 53 固定およびリモートプローブモデル .................................. 53 プローブの取り外しと取り付け............................................... 54 固定プローブモデル............................................................ 54 リモートプローブモデル..................................................... 55 校正と調整 ............................................................................... 56 HMT120 のプッシュボタンによる校正 .............................. 56 湿度温度調整....................................................................... 57 HM70 を使用した調整 ........................................................ 60 校正済み基準プローブを使用した 現場チェックと調整....................................................... 61 校正器を使用した 1 点調整 ........................................... 62 校正器を使用した 2 点調整 ........................................... 63 LiCl-NaCl による調整..................................................... 64 校正済み基準プローブを使用した温度の 現場チェックと調整....................................................... 65 HMI41 を使用した調整 ....................................................... 66 校正器の接続と機能の選択............................................ 67 オフセット調整とゲイン調整 ........................................ 68 HMI41 を基準器として使用する方法 ....................... 69 HMI41 を端末として使用する方法 ........................... 70 トラブルシューティング ............................................... 71 アナログ出力のテスト ............................................................. 71 第6章 トラブルシューティング .............................................................................. 73 エラーコード............................................................................ 73 一般的な問題の解決 ................................................................. 75 アナログ出力のエラー通知 ...................................................... 76 技術サポート............................................................................ 76 第7章 技術データ .................................................................................................... 77 仕様 .......................................................................................... 77 オプションとアクセサリー ...................................................... 79 変換器の寸法............................................................................ 80 VAISALA ________________________________________________________________________ 3 取扱説明書 _______________________________________________________________________ 付録 A 計算式............................................................................................................83 露点温度 ...................................................................................84 露点/霜点温度 ...........................................................................84 混合比 .......................................................................................85 絶対湿度 ...................................................................................85 エンタルピー ............................................................................85 飽和水蒸気圧 ............................................................................86 水蒸気圧 ...................................................................................87 索引 ...............................................................................................................89 4 ____________________________________________________________________M211244JA-A ________________________________________________________________________________ 図のリスト 図1 図2 図3 図4 図5 図6 図7 図8 図9 図 10 図 11 図 12 図 13 図 14 図 15 図 16 図 17 図 18 図 19 図 20 図 21 図 22 HMT120 の部品 ............................................................................. 16 HMT120 の壁面への取り付け........................................................ 17 レインシールドを使用した HMT120 の設置 ................................. 18 ラジエーションシールドを使用したプローブの設置 .................... 19 ダクト取り付けキットを使用したプローブの設置........................ 20 ダクト取り付けキットを使用したプローブの組み立て ................ 21 穴あけ手順 ..................................................................................... 21 オプションのプローブ取り付けフランジ ...................................... 22 オプションのプローブ取り付けクランプ ...................................... 23 HMT120 の部品ボード................................................................... 24 分離電流ループの配線 ................................................................... 25 PuTTY 端末アプリケーション....................................................... 30 湿度プローブの取り外し（固定プローブモデル）........................ 54 湿度プローブの取り外し（リモートプローブモデル） ................ 55 調整ボタン ..................................................................................... 56 MI70 プローブとケーブルのコネクターポートの位置 .................. 60 MI70 調整メニューの例 ................................................................. 62 MI70 調整モードのグラフ表示の例 ............................................... 62 HMI41 の校正コネクターの位置.................................................... 66 HMT120 出力電流の測定 ............................................................... 72 固定プローブモデルの寸法（mm（インチ）） ............................ 80 リモートプローブモデルの寸法（mm（インチ）） ..................... 81 VAISALA ________________________________________________________________________ 5 取扱説明書 _______________________________________________________________________ 表のリスト 表1 表2 表3 表4 表5 表6 表7 表8 表9 表 10 表 11 表 12 表 13 表 14 取扱説明書の改訂.............................................................................8 関連マニュアル ................................................................................8 配線表.............................................................................................25 シリアルインターフェースの初期設定 ..........................................29 シリアルポートコマンド................................................................31 調整時の一般的な問題と対策 ........................................................71 エラーコードおよびテキスト ........................................................74 トラブルシューティング表 ............................................................75 相対湿度測定の仕様 .......................................................................77 温度測定の仕様 ..............................................................................77 使用環境の仕様 ..............................................................................78 電源と出力 .....................................................................................78 機械的仕様 .....................................................................................78 オプションとアクセサリー ............................................................79 6 ____________________________________________________________________M211244JA-A 第 1 章____________________________________________________________________ 一般情報 第1章 一般情報 この章では、この取扱説明書と HMT120 の一般的情報を説明します。 この取扱説明書について この取扱説明書は、湿度温度変換器 HMT120 の設置、操作、メン テナンスについて説明しています。 取扱説明書の内容 この説明書は、下記の章で構成されています。 - 第 1 章「一般情報」：この取扱説明書と HMT120 の一般的情報 を説明します。 - 第 2 章「製品概要」：Vaisala 湿度温度変換器 HMT120 につい ての一般情報を説明しています。 - 第 3 章「設置」：Vaisala 湿度温度変換器 HMT120 の設置に関 する情報を説明しています。 - 第 4 章「操作」：HMT120 の操作に必要な事項について説明し ています。 - 第 5 章「メンテナンス」：製品の基本的なメンテナンスに必要 な事項を説明しています。 - 第 6 章「トラブルシューティング」：エラーメッセージおよび アナログ出力エラー時の動作について説明し、一般的な問題と その推定される原因と対策を紹介しています。また、技術サ ポートの連絡先情報を示します。 - 第 7 章「技術データ」：製品の技術データを示しています。 - 付録 A「計算式」：出力項目の計算に使用される計算式につい て説明しています。 - 索引 VAISALA ________________________________________________________________________ 7 取扱説明書 _______________________________________________________________________ バージョン情報 表1 取扱説明書の改訂 マニュアル番号 M211244JA-A 説明 2010 年 11 月。初版。 関連マニュアル 表2 関連マニュアル マニュアル番号 M210185JA M210297JA M210316JA M211060JA マニュアルの名称 湿度校正器 HMK15 取扱説明書 ハンディータイプ湿度温度計 HM70 取扱説明書 HMI41 指示計および HMP41/45/46 プローブ操作 説明書 HMP60/110 プローブ取扱説明書 本書の表記について この取扱説明書全体を通じて、安全に注意を払うべき重要事項を 以下のように示しています。 警告 警告は重大な危険があることを報せています。本書をよく読んで 慎重に指示に従って頂かないと、傷害を受ける、あるいは死亡に 至りかねない危険があります。 注意 注意は潜在的な危険性があることを示します。本書をよく読んで 慎重に指示に従っていただかないと、製品が破損する、あるいは 重要なデータが失われることがあります。 注記 注記はこの製品の使用に関する重要な情報を強調しています。 8 ____________________________________________________________________M211244JA-A 第 1 章____________________________________________________________________ 一般情報 安全 納品された湿度温度変換器 HMT120 は、工場からの出荷時に安全 検査が行われ、合格しています。下記の事項に注意してください。 注意 ユニットを改造しないでください。不適切な改造は、製品に損傷 を与え、故障するおそれがあります。 ESD 保護 静電気放電は、電気回路の損傷、または潜在的損傷の原因になる 可能性があります。ヴァイサラ製品は、通常の使用条件下で発生 する静電気放電に対しては、十分な対策が講じられています。た だし、何らかの物体を機器筐体内部で接触させた場合や取り外し た場合、または機器筐体内部に挿入した場合、静電気放電によっ て本製品が損傷する可能性があります。 高電圧の静電気放電を防ぐため、次の点に注意してください。 - 静電気放電の影響を受けるものを扱う際は、適切に接地され静 電気放電保護された作業台に載せてください。これが不可能な 場合は、基板に接触する前に、取扱作業者自信が筐体に触れて 接地してください。導電性のリストストラップコードを身に付 けて接続コードで作業者自身をアースしてください。これらの いずれもできない場合は、基板に触れる前に、触れていない方 の手で装置筐体の導電性のある金属部分に触れてください。 - 基板を扱う際は、常に端の部分を持ち、部品の接点に触れない ようにしてください。 リサイクル リサイクル可能な材料はすべてリサイクルしてください。 バッテリーおよびユニット製品は法定規則に従って廃棄してくだ さい。通常の家庭廃棄物と一緒に処理しないでください。 VAISALA ________________________________________________________________________ 9 取扱説明書 _______________________________________________________________________ 規制の適合 Vaisala HUMICAP® 湿度温度変換器 HMT120 シリーズは、以下の EU 指令の条項に適合しています。 - EMC 指令（2004/108/EC） 適合は、以下の基準への準拠によって示されています。 - EN 61326-1：計測、制御、および試験所用の電気機器 － EMC 要求事項 － 工業立地での使用 - EN 55022 + Am1：情報技術機器 － 無線妨害特性 － 限度値およ び測定方法 特許に関する注意 HMT120 は次の特許および対応する各国の権利によって保護され ています。 フィンランド特許番号 98861、フランス特許番号 6650303、 ドイツ特許番号 69418174、日本特許番号 3585973、英国特許番号 0665303、米国特許番号 5607564 商標 HUMICAP® は Vaisala Oyj の登録商標です。 ライセンス契約 ソフトウェアに対する権利は、すべてヴァイサラ社または第三者 によって保持されています。お客様は、適用可能な供給契約また はソフトウェアライセンス契約が定める範囲に限り、当該ソフト ウェアを使用できます。 10 ___________________________________________________________________M211244JA-A 第 1 章____________________________________________________________________ 一般情報 保証 特定の製品については、ヴァイサラ社は通常 1 年間の保証を提供 します。詳しい情報および標準的な保証条件については、次の当 社ホームページをご参照ください。 www.vaisala.co.jp/services/warranty.html 特定の製品については、ヴァイサラ社は通常 1 年間の保証を提供 します。通常の損耗、例外的な条件下での使用、過失的な取り扱 いまたは据え付け、もしくは許可を受けない改造に起因する損傷 に対しては、上記保証は無効です。各製品の保証の詳細について は、適用される供給契約または販売条件を参照してください。 VAISALA _______________________________________________________________________ 11 取扱説明書 _______________________________________________________________________ このページは白紙です。 12 ___________________________________________________________________M211244JA-A 第 2 章____________________________________________________________________ 製品概要 第2章 製品概要 Vaisala HUMICAP® 湿度温度変換器 HMT120 シリーズをご購入い ただき、ありがとうございます。この章では、本製品の特徴につ いて説明しています。 ヴァイサラの相対湿度測定機器は、換気から厳しい条件下でのプ ロセス制御まで、幅広い用途に対応できます。ヴァイサラの相対 湿度測定機器の詳細については、ヴァイサラ製品販売店にご連絡 いただくか、www.vaisala.co.jp を参照してください。 湿度温度変換器 HMT120 の概要 Vaisala HUMICAP® 湿度温度変換器 HMT120 シリーズは、相対湿 度および温度を測定し、アナログ電流ループ出力に変換します。 露点（Td）などのその他の測定項目は、機器の設定に従って、 基本的な RH 値および T 値から計算したものを出力できます。 HMT120 は 10 ～ 30 VDC（RL < 500 Ω の場合は 20 ～ 30 VDC）の 外部ループ電圧供給を受け、公称 4 ～ 20 mA の範囲で 2 つのアナ ログ電流信号を出力します。 HMT120 変換器では出力項目を設定できます。出力できる測定項 目は、一度に 2 つまでに制限されています。この 2 つの測定項目 は任意の出力（ディスプレイ、サービスポート、およびアナログ 電流ループ出力）で自由に使用できます。 使用可能な測定項目は、RH、T、Td、Td/f、a、x、h、Tw、pws、 および pw です。 出力項目は、注文時に工場で初期設定されます。工場出荷時に事 前設定されたこれらの測定項目は、必要に応じて、後でサービス ポート経由で変更できます。 VAISALA _______________________________________________________________________ 13 取扱説明書 _______________________________________________________________________ HMT120T および HMT120H モデルは単一パラメーターの変換器で す。HMT120T の出力項目は温度のみです。HMT120H の出力には、 湿度に関連する測定項目（RH、Td、Td/f、a、x、h、Tw、pws、 および pw）のいずれか 1 つを設定できます。 アクセサリー オプションで以下のアクセサリーを使用できます。 - ダクト取り付けキット - 取り付けキット付きレインシールド - レイン/ラジエーションシールド取り付けキット（ポール取り付 け用） - プローブ取り付けフランジ - プローブ取り付けクランプ - 一定出力プローブ（HMP110REF、一定の RH および T 値を 出力） 固定およびリモートプローブモデル HMT120 は、変換器のハウジングに直接取り付けた固定プローブ、 またはさまざまなケーブル長（3、5、10 m）のリモートプローブ と共に使用できます。どの延長ケーブルもつなぎあわせて、ケー ブルの到達距離を簡単に伸ばすことができます。79 ページの 「オプションとアクセサリー」を参照してください。 オプションのディスプレイ HMT120 ではオプションで、解像度 128x64 ピクセルのグラフィカ ル LCD ディスプレイ付きも選択できます。ディスプレイには、選 択（注文時に明示）したパラメーターの測定結果が、選択した単 位で表示されます。パラメーターはディスプレイ上の 2 つの別々 の行に同時に表示されます。 14 ___________________________________________________________________M211244JA-A 第 2 章____________________________________________________________________ 製品概要 交換可能なプローブ HMT120 変換器で使用される HMP110 相対湿度プローブは交換可 能です。プローブは簡単に取り外して、新しいものに交換でき、 変換器を調整する必要もありません。ヴァイサラから新しいプ ローブの購入する際に、以下のいずれかを選択できます。 - 新しいプローブを注文し、現在のプローブを保持する。 - 新しいプローブを注文し、古いプローブをヴァイサラに返送す る（交換プローブ）。 注記 HMT120 変換器で使用できるプローブは、互換性のあるデジタル 出力（VDIGI モード）が可能なプローブのみです。注文コードの 最初の文字が「V」であるプローブには互換性があります。注文 コードは、プローブに記載されています。 一定出力プローブ 一定出力プローブはテスト用アクセサリで、変換器の機能と、制 御システムまでの測定信号の接続をチェックするために使用でき ます。一定出力プローブは、湿度と温度を測定せず、代わりに湿 度と温度の一定の指示値を出力します。 一定出力プローブから出力される値は、注文時に指定します。出 力される値は、プローブ本体の追加ラベルに記載されています。 一定出力プローブを使用する手順は、テスト中に元のプローブと 交換するだけです。 注記 1. 通常のプローブを変換器から取り外します。 2. 一定出力プローブを変換器に接続します。 3. 使用するすべての出力（アナログ、ディスプレイ、シリアル ライン）が正しい測定値を示していることを確認します。 4. 出力を確認したら、一定出力プローブを取り外し、元のプ ローブを再接続します。 プローブを交換すると、変換器が短時間の間、エラー状態になり ます。これは正常な動作です。 VAISALA _______________________________________________________________________ 15 取扱説明書 _______________________________________________________________________ 変換器の部品 下記の図 1 に、HMT120 の主要な機器構成を示しています。図の 左側は、ディスプレイなしのリモートプローブモデルです。右側 はオプションのディスプレイ付きの固定プローブモデルです。 番号と矢印は、変換器の主な部品を示しています。 1007-001 図1 HMT120 の部品 以下の番号は 上記の図 1 に対応しています。 1 2 = = 3 4 5 = = = 変換器筐体 ケーブルブッシング：ケーブルグランド、ケーブルグロ メット、または導管取り付け具 プローブケーブル HMP110 プローブ プラスチックグリッドフィルター アクセサリーとその注文番号については、79 ページの「オプ ションとアクセサリー」を参照してください。 16 ___________________________________________________________________M211244JA-A 第 3 章_______________________________________________________________________ 設置 第3章 設置 取り付け 壁面への取り付け 1. 変換器のハウジング底部にある解放ボタンを押して、 HMT120 のカバーを開き、カバーの底部をゆっくりと手前に 引きます。 2. 湿度温度変換器 HMT120 の配置が正しいことを確認し、最大 4 本のねじ（同梱されていません）で壁面に直接取り付けます。 91 78 92 1011-149 図2 HMT120 の壁面への取り付け VAISALA _______________________________________________________________________ 17 取扱説明書 _______________________________________________________________________ 注記 固定ねじは、壁面の材質（木材、石材など）に適したサイズと種 類を選んでください。4 本のねじをすべて使用することを強くお 勧めしますが、HMT120 筐体の固定用の穴は薄いプラスチック膜 であらかじめ覆われているため、ねじを 4 本使用しなくても筐体 の侵入保護（IP）等級は損なわれません。固定ねじの直径は通 常、3.5～4 mm です。 レインシールドを使用した設置 レインシールド付きの取り付けキットには金属製取り付けプレー トと変換器用のレインシールドが含まれています。ヴァイサラ注 文コードは、215109 です。 1 3 2 1011-150 図3 レインシールドを使用した HMT120 の設置 1. 金属製取り付けプレートを壁面またはポールにねじで締め付 けます（上記の図 3 を参照）。取り付けプレートの矢印に注 意してください。矢印が示す方向を上にして、取り付けプ レートを取り付けます。 2. HMT120 フレームにねじ用の穴をあけ、湿度温度変換器 HMT120 を金属製取り付けプレートに 4 本の（M4）ねじで 締め付けます。 3. レインシールドを金属製取り付けプレートに 2 本の（M6） 取り付けねじで締め付けます。 18 ___________________________________________________________________M211244JA-A 第 3 章_______________________________________________________________________ 設置 ラジエーションシールドを使用した設置 プローブ取り付けキット付きの DTR502 には、レイン/ラジエー ションシールド DTR502 と湿度プローブ用のプラスチック製設置 サポートが含まれています。ヴァイサラ注文コードは、DTR502B です。DTR502 シールドをすでにお持ちで、プローブ用の設置サ ポートのみ必要な場合は、ヴァイサラ注文コード 210623 でご注文 いただけます。 1. 2. 3. プローブを設置サポートに 2 本のケーブルタイ（下記の図 4 の項目 3 と 4）で固定します。 サポートをラジエーションシールドに挿入し、プラスチック 製ナット（図 4 の項目 2）を締めて取り付けます。 U ボルトとサポートアームを使用して、ラジエーションシー ルドとプローブのアセンブリ全体をポールマスト（直径： 30～60 mm/1.2～2.3"）に取り付けます。図 4 を参照してくだ さい。 1 6 2 5 3 4 0505-248 図4 ラジエーションシールドを使用したプローブの設置 以下の番号は 上記の図 4 に対応しています。 1 2 3, 4 5 6 = = = = = DTR502 プラスチック製ナット ケーブルタイ アダプター DRW212054（設置サポート） プローブ VAISALA _______________________________________________________________________ 19 取扱説明書 _______________________________________________________________________ ダクト取り付けキット ダクト取り付けキットには、フランジ付きのプラスチック製パイ プ（ヴァイサラ注文コード：215619）が含まれています。ダクト 取り付けキットを使用してプローブを設置するには、まずダクト 壁面に穴をあけます。プローブをダクト取り付けキットに組み付 け、プローブの先端を穴から挿入し、フランジをダクト壁面に 4 本のねじで取り付けます。詳細については、21 ページを参照して ください。 24 1 L 0505-176 図5 ダクト取り付けキットを使用したプローブの設置 以下の説明は 上記の図 5 に対応しています。 1 = 締めねじ 距離 L を調整し、締めねじで所定の位置に固定できます。 20 ___________________________________________________________________M211244JA-A 第 3 章_______________________________________________________________________ 設置 ダクト取り付けキットを使用したプローブの組み立て 1 2 3 0505-177 図6 ダクト取り付けキットを使用したプローブの組み立て 以下の番号は 上記の図 6 に対応しています。 1 2 3 = = = HMP110 ダクト取り付けキット プローブケーブル 1. ダクト取り付けキットのプラスチック製パイプにプローブ ケーブルを挿入します。 2. プローブケーブルを HMP110 湿度プローブに取り付けます。 3. プローブアセンブリをダクトに取り付けます。 ダクト取り付けキットの穴あけ手順 .2 Ø3 42 4 Ø2 3 2 1 0505-178 図7 穴あけ手順 VAISALA _______________________________________________________________________ 21 取扱説明書 _______________________________________________________________________ 以下の番号は 上記の図 7 に対応しています。 1 2 3 = = = 取り付けねじ 締めねじ ダクト取り付けキットのプラスチック製パイプに組み 付けられた HMP110 以下の手順で、ダクト取り付けキット用の穴をダクトにあけます。 1. 24 mm のドリルビットを使用して、湿度プローブのダクト壁 面に穴をあけます。 2. その穴の周りに、ダクト取り付けキットの取り付けねじ用の 穴を、各辺が 42 mm の正方形になるように配置します。 3.2 mm のドリルビットを使用して、取り付けねじ （ST4.2×16-C-Z DIN 7981 ねじ 4 本）用の穴をあけます。 プローブ取り付けフランジ プローブ取り付けフランジ（ヴァイサラ注文コード：226061）は、 12 mm 径のプローブ用の汎用取り付けフランジです。壁を通した 設置の際に HMP110 プローブを保持するために使用できます。 注記 フランジと共に提供される同軸シリコンプラグは、HMT120 のプ ローブケーブルには使用しません。 0911-109 図8 オプションのプローブ取り付けフランジ 22 ___________________________________________________________________M211244JA-A 第 3 章_______________________________________________________________________ 設置 プローブ取り付けクランプ オプションの取り付けクランプ（ヴァイサラ注文コード： 226067）を使用すると、プローブを測定環境の壁面に簡単に設置 できます。校正の際は、下側のねじを緩めるだけで、プローブを 取り外すことができます。 プローブ全体を測定環境に設置すると、センサへの熱伝導を防止 できるので、この設置方法をお勧めします。 1001-138 図9 注意 オプションのプローブ取り付けクランプ プローブ取り付けクランプを電導性のある壁面へ取り付けないで ください。電源への通電の可能性や制御されていない地電流ルー プが原因で、測定誤差が生じたり、HMT120 変換器が損傷したり する恐れがあります。 VAISALA _______________________________________________________________________ 23 取扱説明書 _______________________________________________________________________ 配線 1 3 C A L RH T ADJ 2 + - 4 SHLD SERVICE PORT CH1CH1+ CH2CH2+ 5 1011-151 図 10 HMT120 の部品ボード 以下の番号は 上記の図 10 に対応しています。 1 2 3 4 5 = = = = = オプションの LCD ディスプレイ 調整ボタン インジケータ LED サービスポート フィールド配線端子 1. 変換器の底部にある解放ボタンを押して、変換器のカバーを 開きます。 2. 変換器底部の選択したケーブルグランド/導管取り付け具ま たは変換器背面のゴムグロメットから、信号線を挿入します。 24 ___________________________________________________________________M211244JA-A 第 3 章_______________________________________________________________________ 設置 3. 注記 25 ページの 図 11 および 表 3 に示すように配線します。適 切な信号線のサイズは、0.5 mm2 および 1.5 mm2 です。 電流出力で 2 チャンネル出力が必要な場合、両方のチャンネルに 専用の電源が必要です。CH1 はメイン出力であり、常に電源供 給が必要です。CH2 のみが接続されている場合、変換器は機能 しません。 4. カバーをわずかに傾けたまま、筐体ベースの上部にある固定 用留め金に取り付けてから、ロックされるまでカバーの下部 を前方にしっかりと押して閉じます。これで変換器の使用準 備が整いました。 1011-152 図 11 分離電流ループの配線 表3 配線表 端子 1 2 3 4 5 電流出力（2 線式、CH2 分離） ケーブルシールド（オプション） CH1-（信号および電源 -） CH1+（信号および電源 +） CH2-（信号および電源 -） CH2+（信号および電源 +） 配線表の 1 列目の番号 1～5 は 上記の図 11 の番号に対応して います。 VAISALA _______________________________________________________________________ 25 取扱説明書 _______________________________________________________________________ このページは白紙です。 26 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 第4章 操作 この章では、HMT120 の操作に必要な事項について説明してい ます。 サービスポートの使用 HMT120 のマザーボードには、保守用の 8 ピン RJ-45 コネクター があります。サービスポートは RS-232 の信号レベルを使用しま す。ヴァイサラでは、変換器を PC に接続するためのオプション の USB ケーブル（ヴァイサラ注文番号 219685）を提供してい ます。 注記 サービスポートは、校正などで一時的に使用するためのもので す。永続的な設置にはアナログ出力を使用してください。 PC をサービスポートに接続すると、接地ループの可能性があるた め、誤ったアナログ出力が発生する場合があります。サービス ポートは保守用にのみ使用し、保守作業後は PC を切り離してく ださい。 また、ケーブルは変換器に動作電力を供給できるので、変換器を 操作するためにねじ端子に配線を接続する必要はありません。 以前に HMT120 の USB ケーブルを使用したことがない場合は、 ケーブルに付属のドライバーをインストールしてください。詳し い手順については、下記の「USB ケーブル用ドライバーのインス トール」を参照してください。 VAISALA _______________________________________________________________________ 27 取扱説明書 _______________________________________________________________________ USB ケーブル用ドライバーのインストール USB ケーブルを使用する前に、付属の USB ドライバーを PC に インストールする必要があります。USB ドライバーをインストー ルする際は、画面に表示されるセキュリティに関する通知に同意 する必要があります。ドライバーは、Windows 2000、Windows XP、 Windows Server 2003 および Windows Vista に対応しています。 1. USB ケーブルが接続されていないことを確認します。接続 されている場合は、取り外してください。 2. ケーブルに同梱のメディアを挿入するか、www.vaisala.co.jp からドライバーをダウンロードします。 3. USB ドライバーのインストールプログラム（setup.exe）を実 行し、初期設定をそのまま使用してインストールします。 ドライバーのインストールには数分かかる場合があります。 4. ドライバーのインストール後、USB ケーブルを PC の USB ポートに接続します。新しいデバイス（USB ケーブル）が Windows によって検出されます。ドライバーは Windows に よって自動的に使用されます。 5. インストールによって USB ケーブル用の COM ポートが予 約されます。Windows のスタートメニューにインストールさ れている Vaisala USB Instrument Finder プログラムを使用し て、ポート番号とケーブルの状態を確認します。 個々のケーブルは Windows によって異なるデバイスとして認識さ れ、新しい COM ポートが予約されます。端末プログラムの設定 では必ず正しいポートを使用してください。 通常の使用ではドライバーをアンインストールする必要はありま せん。ただし、ドライバーのファイルとすべての Vaisala USB ケーブルデバイスを削除する場合は、Windows のコントロールパ ネルのプログラムの追加と削除（Windows Vista の場合はプログラ ムと機能）から Vaisala USB Instrument Driver をアンインストー ルすることで削除できます。 28 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 端末アプリケーションの設定 HMT120 のシリアルインターフェースの初期設定を 表 4 に示し ます。 表4 シリアルインターフェースの初期設定 特性 ボーレート パリティ データビット ストップビット フロー制御 値 19200 None 8 1 None Windows 用の PuTTY 端末アプリケーション（www.vaisala.co.jp か らダウンロード可能）と USB シリアルインターフェースケーブル を使用して HMT120 に接続する手順を以下に示します。 1. USB ケーブルで PC を HMT120 のサービスポートに接続し ます。 2. PuTTY アプリケーションを起動します。 3. Serial 設定カテゴリーを選択し、Serial line to connect to フィールドで正しい COM ポートを選択していることを確認 します。 注：Windows のスタートメニューにインストールされている Vaisala USB Instrument Finder プログラムを使用して、どの ポートを USB ケーブルが使用しているか確認できます。 4. 接続の他のシリアル設定が正しいことを確認し、必要に応じ て変更します。特に変更する理由がない限り、Flow control は None に設定します。 5. Open ボタンをクリックして接続ウィンドウを開き、シリア ルラインの使用を開始します。 注：選択したシリアルポートを PuTTY で開けない場合、代 わりにエラーメッセージが表示されます。この場合、PuTTY を再起動して設定を確認します。 VAISALA _______________________________________________________________________ 29 取扱説明書 _______________________________________________________________________ 6. シリアルラインで入力している内容を確認する場合は、 Terminal カテゴリーで Local echo 設定を調整する必要があ ります。セッションの実行中に設定画面にアクセスするには、 セッションウィンドウでマウスを右クリックし、ポップアッ プメニューから Change Settings... を選択します。 0807-004 図 12 PuTTY 端末アプリケーション 30 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 シリアルコマンド一覧 どのコマンドも大文字と小文字を区別しません。 は、コンピュータのキーボードの Enter キーを押すことを表 します。コマンドの入力を開始する前に、 を 1 回入力してコ マンドバッファを消去してください。 パラメーターを変更し、その変更を保存する場合は、SAVE コ マンドを使用します。 表5 シリアルポートコマンド コマンド ? ACAL AERR AOUT ASEL ATEST CALCS CDATE CRH CRHCLR CT CTCLR CTEXT DSEL ECHO ENV ERRS FORM FRESTORE HELP INTV R RESET RESTORE S SAVE SEND SERI SMODE SYSTEM UNIT VERS 説明 変換器の情報を表示します アナログ出力を校正します アナログ出力エラーレベルを設定または表示します アナログ出力状態を表示します アナログ出力項目およびスケーリングを設定または表示します アナログ出力をテストします 測定項目を設定または表示します 校正日を設定または表示します プローブ RH を校正します プローブ RH を工場校正に戻します プローブ T を校正します プローブ T を工場校正に戻します 校正情報を設定または表示します 表示対象の項目を設定または表示します 端末のエコーモードを設定または表示します 環境パラメーターを設定または表示します アクティブエラーを表示します 出力書式を設定または表示します 変換器のすべての設定を工場初期値に戻します 使用可能なコマンドの一覧を表示します 連続出力間隔を設定または表示します 連続出力を開始します 変換器をリセットします 前回保存された設定に戻します 連続出力を停止します 変更された設定をフラッシュメモリーに保存します 指示値を 1 回分出力します サービスポートの設定（初期設定：19200 N 8 1）を設定また は表示します シリアルインターフェースモードを設定します 変換器の情報とビルド日を表示します 出力単位を設定または表示します 変換器のファームウェアバージョンを表示します VAISALA _______________________________________________________________________ 31 取扱説明書 _______________________________________________________________________ 機器の情報と状態 機器情報の表示 ? コマンドは機器情報の一覧を出力します。 ? 例： >? Device Name SW Name SW model SW version Serial number Unit Ch1 Status Ch2 Status Probe name Probe SW Probe SW date Probe SN > : : : : : : : : : : : : HMT120 HMT120/130 HMT120 0.9.3.389 "F2220101" METRIC ON ON "HMP110" "1.01.1" "" "F0740011" 32 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 使用可能な測定項目の設定/表示 CALCS コマンドは、HMT120 で測定される項目の略号を表示し ます。また、このコマンドを使用して、計測したい測定項目を選 択できます。CALCS コマンドで設定した測定項目のみ、異なる 出力向けに選択できます（DSEL、ASEL、および FORM コマン ドを参照）。DSEL、ASEL、および FORM の測定項目は、 CALCS と一致している必要があります。 CALCS [q1 q2] 記号の意味は次のとおりです。 q1、q2 = 使用可能な測定項目のパラメーター（RH、T、 TD、TDF、A、X、H、TW、PWS、PW）のいずれ か 2 つ。 例： >calcs RH Td > calcs td t > 注記 単一パラメーターの変換器 HMT120H および HMT120T の測定項 目は 1 つのみです（HMT120T では T、HMT120H では、RH、 TD、TDF、A、X、H、TW、PWS、PW）。 VAISALA _______________________________________________________________________ 33 取扱説明書 _______________________________________________________________________ 校正日の設定/表示 CDATE コマンドを使用すると、校正日フィールドを表示または 設定できます（ここでの校正は、HMT120 のアナログ出力の校正 を意味します）。 CDATE [date] 記号の意味は次のとおりです。 date yyyy-mm-dd 書式の校正日 = 例： >cdate Calibrated > : "NOT SET" >cdate 2009-06-22 Calibrated > : "2009-06-22" 校正情報の設定/表示 CTEXT コマンドを使用すると、校正情報フィールドを表示また は設定できます（ここでの校正は、HMT120 のアナログ出力の校 正を意味します）。 CTEXT [location] 記号の意味は次のとおりです。 location = 自由に定義する文字列（通常は校正場所を示す） 例： >ctext Calib. info: "VAISALA HELSINKI" > >ctext "Calibration lab 2" Calib. info: "Calibration lab 2" > 34 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 アナログ出力状態の表示 AOUT コマンドは以下の情報を表示します。 - Analog out mode は、チャンネルの出力モード （0 ～ 10 V など）です。 - Error level は、変換器でエラーが発生した際にアナログ出 力が設定されるレベルです。 - Status は、チャンネルの現在の状態を示します。以下の状 態があります。 - ON：通常測定動作。 - OFF：ASEL コマンドを使用しているチャンネルに項目が 選択されていない。44 ページの「アナログ出力項目およ びスケーリングの設定/表示」を参照してください。 - ERROR：変換器エラー。チャンネルはエラーレベルに設 定されます。 - TEST：ATEST コマンドを使用して、アナログ出力をテ スト中。45 ページの「アナログ出力のテスト」を参照し てください。 AOUT 例： >aout *** ANALOG OUTPUT 1 Ch1 Analog out mode Ch1 Notification Ch1 Error level Ch1 Status Ch1 Quantity RH lo RH hi RH Current *** ANALOG OUTPUT 2 Ch2 Analog out mode Ch2 Notification Ch2 Error level Ch2 Status Ch2 Quantity T lo T hi T Current > *** : 4_20MA : ON : 3.6 : ON : RH : 0 : 100 : 23.32 % : 7.73 mA *** : 4_20MA : ON : 3.6 : ON : T : -60 : 100 : 23.66 'C : 12.37 mA VAISALA _______________________________________________________________________ 35 取扱説明書 _______________________________________________________________________ システム情報の表示 SYSTEM 例： >system Device Name SW Name SW model SW version Serial number > : : : : : HMT120 HMT120/130 HMT120 1.0.0.500 A1234567 ファームウェアバージョンの表示 VERS 例： >vers HMT120 / 0.1.0.103 > シリアルライン出力コマンド 連続出力の開始 R コマンドを使用すると、測定値を ASCII テキストとしてシリア ルラインへの連続出力を開始できます。出力には、現在選択され ているアナログ出力項目の指示値が常に含まれます。 R [X] 例： >r RH= 25.10% T= 24.77'C RH= 25.12% T= 24.96'C … INTV コマンドで設定された間隔で、結果が連続出力されます。 出力を停止するには、S コマンドを入力します。 出力データの書式は FORM コマンドで定義できます。パラメー ター X を使用すると、変換器は、選択されている測定項目に関係 なく、事前に定義された書式で RH と T の値を出力します。 36 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 連続出力の停止 S コマンドを使用すると、測定値の連続出力が停止できます。 S 出力間隔の設定/表示 INTV コマンドを使用すると、シリアルライン測定メッセージの 出力間隔（R コマンドまたは RUN モードの使用時に適用）を表 示または設定できます。最小出力間隔は 1 秒です。このコマンド はアナログ出力の動作には影響を与えません。 INTV [n xxx] 記号の意味は次のとおりです。 n xxx = = 1 ～ 255 の範囲の時間間隔 時間の単位 = "S"、"MIN"、または "H" 例： >intv Value Unit > : 1 : S >intv 3 min Value Unit > : 3 : MIN 1 回分の指示値の出力 SEND コマンドを使用すると、変換器から測定指示値を 1 回分出 力できます。 SEND [X] 例： >send RH= 25.12 % T= 24.91 'C > パラメーター X を使用すると、変換器は、選択されている測定 項目に関係なく、事前に定義された書式で RH と T の値を出力 します。 VAISALA _______________________________________________________________________ 37 取扱説明書 _______________________________________________________________________ 校正コマンド 校正に関連するシリアルコマンドについて以下に説明します。実 際の校正手順については、56 ページの「校正と調整」を参照して ください。 湿度測定の校正 CRH コマンドを使用すると、1 点または 2 点湿度（RH）校正を 実施できます。 CRH 1 点校正を実施する場合、RH が 50% 未満の単一湿度基準にプ ローブを配置する必要があります。コマンドを実行し、測定が安 定してから、基準の正確な RH を入力します。2 点目に進まずに、 ESC キーを押してコマンドを終了します（下の例を参照）。値を 更新するには、値を入力せずに ENTER を押します。 2 点校正の場合、最初の点では湿度基準の RH が 35% 未満、2 点 目では RH が 50% を超えている必要があります。 例 1：1 点校正 >crh RH: 11.29915720 Ref1 ? 11.3 Press ENTER to continue or ESC to exit OK > 例 2：2 点校正 >crh RH: 11.29915720 Ref1 ? 11.3 Press ENTER to continue or ESC to exit RH: 75.04306440 Ref2 ? 75 OK > 例 3：校正なし、値の更新のみ >crh RH: 20.28000200 Ref1 ? RH: 20.14000000 Ref1 ? Calibration terminated with ESC > 38 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 プローブ RH の工場校正の復元 CRHCLR を使用すると、プローブ RH を工場校正に戻すことがで きます。 CRHCLR 例： >crhclr OK > 温度測定の校正 CT コマンドを使用すると、1 点または 2 点温度（T）校正を実施 できます。 CT 1 点校正を実施する場合、単一の温度基準にプローブを配置する 必要があります。コマンドを実行し、測定が安定してから、温度 基準の正確な温度を入力します。2 点目に進まずに、ESC キーを 押してコマンドを終了します。値を更新するには、値を入力せず に ENTER を押します。 2 点校正の場合、2 つ目の基準点が最初の点よりも 20 ºC 以上温度 が高い必要があります。2 点目の測定指示値は、この要件が満た されると表示されます。 例 1：1 点校正 >ct T 21.9827 Ref1 ? 22 Press ENTER to continue or ESC to exit OK > 例 2：2 点校正 >ct T 22.0007 Ref1 ? 22 Press ENTER to continue or ESC to exit T 44.9847 Ref2 ? 45 OK > 例 3：校正なし、値の更新のみ >ct T 22.0007 Ref1 ? T 22.0145 Ref1 ? Calibration terminated with ESC > VAISALA _______________________________________________________________________ 39 取扱説明書 _______________________________________________________________________ プローブ T の工場校正の復元 CTCLR を使用すると、プローブ T を工場校正に戻すことができ ます。 CTCLR 例： >ctclr OK > アナログ出力の校正 ACAL コマンドを使用すると、アナログ電流ループ出力を校正で きます。 ACAL このコマンドを実行すると、変換器の CH1 アナログ出力が下限値 （4 mA）に設定されます。出力を測定し、測定値を入力します。 下限値の入力後、上限値（20 mA）も測定し入力する必要があり ます。CH2 についても同じ手順を繰り返します。 測定値を入力すると、計算された係数が出力されます。 例： >acal Ch1 I1 (mA) ? 5.60 Ch1 I2 (mA) ? 18.40 -1.40562890E+03 a0 1.41171900E+03 a1 OK Ch2 I1 (mA) ? 5.60 Ch2 I2 (mA) ? 18.40 -1.40562890E+03 a0 1.41171900E+03 a1 OK > 注記 所定の安定化時間が経過すると、「?」が表示されます。「?」が 表示された後でのみ、値を入力してください。「?」が表示される 前に入力した値は破棄されます。 40 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 シリアルライン操作の設定 シリアルライン設定の設定/表示 SERI コマンドを使用すると、シリアルライン設定を表示または 設定できます。設定の変更後、SAVE コマンドを使用して、変更 を保存します。新しい設定は、変換器をリセットまたは電源投入 したときに有効になります。 SERI [b p d s] 記号の意味は次のとおりです。 b p d s = = = = ボーレート（9600、19200、38400、76800、115200） パリティ（n = なし、e = 偶数、o = 奇数） データビット（7 または 8） ストップビット（1 または 2） 例： >seri Baud P D S > : 19200 N 8 1 >seri 9600 e 7 1 Baud rate : 9600 Parity : E Data bits : 7 Stop bits : 1 >save Saving settings...done > 端末エコーの設定/表示 ECHO コマンドを使用すると、端末のエコー状態を表示または設 定できます。 ECHO [ON/OFF] 例： >echo COM1 Echo > : OFF >echo on COM1 Echo > : ON VAISALA _______________________________________________________________________ 41 取扱説明書 _______________________________________________________________________ シリアルインターフェースモードの 設定/表示 SMODE コマンドを使用すると、シリアルインターフェースモー ドを表示または設定できます。シリアルインターフェースモード の新しい設定を保存するために、別途 SAVE コマンドを実行する 必要はありません。 SMODE [STOP/RUN] STOP モード時：コマンドを実行したときのみ出力され、任意の コマンドを使用できます。 RUN モード時：自動的に出力され、S コマンドのみ使用できます。 例： >smode stop Output mode > : STOP 測定パラメーターの設定 環境パラメーターの設定/表示 ENV コマンドを使用すると、環境補正値を表示または設定できま す。HMT120 では、周囲気圧に対して湿度測定を補正できます。 ENV コマンドで設定された値は永続的な値であり、再起動しても 保持されます。 ENV [x.xxxx] 記号の意味は次のとおりです。 x.xxxx = 測定環境での絶対気圧。初期値は 1.013 です。 圧力の単位はバールです。 42 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 例： >env Pressure (bar) > : 1.013 >env 0.980 Pressure (bar) : 0.98 >save Saving settings...done > 注記 Vaisala Humidity Calculator（Vaisala 温度計算ソフト）を使用する と、圧力変化の露点への影響をシミュレーションできます。 Humidity Calculator は以下から入手できます。 www.vaisala.co.jp/humiditycalculator アナログ出力の設定 アナログ出力エラーレベルの設定/表示 AERR コマンドを使用すると、アナログ出力のエラーレベルを表 示または設定できます。 AERR [level1 level2] 記号の意味は次のとおりです。 level1 level2 = アナログ出力チャンネルのエラーレベル 例： >aerr Ch1 Error level Ch2 Error level > : 3.6 : 3.6 >aerr 3.85 3.86 Ch1 Error level Ch2 Error level > : 3.85 : 3.86 VAISALA _______________________________________________________________________ 43 取扱説明書 _______________________________________________________________________ アナログ出力項目およびスケーリングの 設定/表示 CALCS コマンドで測定項目を定義した後、ASEL コマンドを使用 して、アナログチャンネルで出力される測定項目および使用され るスケーリングを設定または表示できます。スケーリングの制限 値を入力していない場合、初期設定値が使用されます。有効な測 定項目は、RH、T、TD、TDF、A、X、H、TW、PWS、PW、およ び NONE です。パラメーター NONE を使用すると、アナログ出 力が無効になり、強制的にエラーレベルが出力されます。 ASEL [q1 q2] [lo1 hi1 lo2 hi2] 記号の意味は次のとおりです。 q1 q2 lo1 lo2 hi1 hi2 = アナログ出力チャンネルの測定項目 = スケーリングの下限値 = スケーリングの上限値 単一パラメーターの変換器の場合、構文は以下のとおりです。 ASEL [q] [lo hi] 記号の意味は次のとおりです。 q lo hi = アナログ出力チャンネルの測定項目 = スケーリングの下限値 = スケーリングの上限値 例： >asel Ch1 Quantity RH lo RH hi Ch2 Quantity T lo T hi > : : : : : : RH 0 100 T -60 100 >asel rh td Ch1 Quantity RH lo RH hi Ch2 Quantity Td lo Td hi > : : : : : : RH 0 100 TD -40 60 44 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 >asel t td 0 60 -20 60 Ch1 Quantity : T T lo : 0 T hi : 60 Ch2 Quantity : TD Td lo : -20 Td hi : 60 > >asel rh none Ch1 Quantity RH lo RH hi Ch2 Quantity > : : : : >asel none none Ch1 Quantity Ch2 Quantity > : NONE : NONE RH 0 100 NONE アナログ出力のテスト ATEST コマンドを使用すると、アナログ出力をテストできます。 ATEST コマンドは、指定した値を強制的に出力します。その後、 その値は校正済みのマルチメーターで測定できます。 ATEST コマンドはアナログ出力のみに影響を与えるので、測定機 能は無効になりません。パラメーターなしで ATEST を実行する と、テストモードが終了し、測定が続行されます。また、通常の 測定状態では現在のアナログ出力レベルが示されます。 ATEST [val1 val2] 記号の意味は次のとおりです。 val1 val2 = アナログチャンネルの出力値（mA） 例： >atest CH1: 3.800000 CH2: 3.800000 > >atest 3.9 3.9 CH1: 3.900000 CH2: 3.900000 > VAISALA _______________________________________________________________________ 45 取扱説明書 _______________________________________________________________________ その他のコマンド 表示対象の項目の設定/表示 CALCS コマンドで測定項目を定義した後、DSEL コマンドを使用 して、表示対象の項目を表示または設定できます。パラメーター の数で表示モード（1 行モードまたは 2 行モード）が判断されま す。測定項目を 1 つ指定した場合、ディスプレイは 1 行モードに 切り替わります。測定項目を 2 つ指定した場合、2 行モードが使 用されます。有効な測定項目は、RH、T、TD、TDF、A、X、H、 TW、PWS、および PW です。 DSEL [q1 q2] 記号の意味は次のとおりです。 q1 q2 = 変換器のディスプレイに表示される測定項目 単一パラメーターの変換器の場合、構文は以下のとおりです。 DSEL [q] 記号の意味は次のとおりです。 q = 変換器のディスプレイに表示される測定項目 例： >dsel 1. quantity 2. quantity > : RH : T >dsel rh t 1. quantity 2. quantity > : RH : T >dsel t 1. quantity > : T 46 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 出力書式の設定/表示 CALCS コマンドで測定項目を定義した後、FORM コマンドを使 用して、SEND および R コマンドの出力書式を設定できます。 FORM 記号の意味は次のとおりです。 format = 以下のフィールドで構成される書式文字列： “” 文字列定数 x.y 桁数。x は整数部分の桁数で、y は小数 部分の桁数です。 Ux 単位領域桁数。U...U の書式もサポート しています。 Q 測定項目名（rh、t、td など） #t または \t タブ #r または \r キャリッジリターン #n または \n ラインフィード（改行） 注 1. 測定項目は x.y および Ux 修飾子の後に指定する必要があります。 注 2. パラメーター間には空白文字が必要です。#r#n または \r\n はサポートされ ていません。 注 3. 最大文字数は 80 文字です。 注 4. Ux パラメーターを使用しない場合、単位は表示されません。 例： >form "RH= " 3.2 U2 rh #r #n >send RH= 32.16 % > >form "t=" 4.1 U3 t \t "rh=" 3.2 U2 rh \r \n >send t= 22.5 'C rh= 29.12 % > >form "t=" 4.1 U3 t \t "rh=" rh \r \n >send t= 22.3 'C rh= 29.5 % > >form 3.2 UUU "RH=" rh \t "T=" t \r \n >send RH= 27.99 % T= 23.34 'C > VAISALA _______________________________________________________________________ 47 取扱説明書 _______________________________________________________________________ >form 3.3 rh " " t \r \n >send 26.740 23.660 > >form "->" "RH=" 3.2 U2 rh " " "T=" 3.1 U3 t #r #n >send ->RH= 27.79 % T= 23.4 'C > コマンド一覧の表示 HELP コマンドを使用すると、使用可能なコマンドの一覧を表示 できます。 HELP アクティブエラーの表示 ERRS コマンドを使用すると、現在アクティブなエラーコードが 表示されます。アクティブエラーのトラブルシューティングにつ いては、74 ページの 表 7 を参照してください。 ERRS 例（アクティブエラーなし）： >errs No errors. > 48 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 変更された設定の保存 SAVE コマンドを使用すると、変更された設定が変換器のフラッ シュメモリーに保存されます。ほとんどの設定は保存する必要が あり、保存していない場合、変更はリセットしたときや電源を 切ったときに失われます。 注記 SMODE コマンドは、新しいシリアルモードをすぐに保存するの で、別途 SAVE コマンドを実行する必要はありません。 プローブ校正コマンド（CRH、CT、CRHCLR、CTCLR）も、 パラメーターをプローブのメモリーに自動的に保存するので、 別途 SAVE コマンドを実行する必要はありません。 SAVE 例： >save Saving settings...done > 保存した設定の復元 RESTORE コマンドを使用すると、保存されている設定を変換器 のフラッシュメモリーから RAM に復元できます。保存されてい ない変更はすべて失われます。 RESTORE 例： >restore Restoring default settings...done > VAISALA _______________________________________________________________________ 49 取扱説明書 _______________________________________________________________________ 変換器のリセット RESET コマンドを使用すると、変換器をリセットできます。 リセットまたは電源投入時、変換器は、SMODE コマンドで設定 されたシリアルモードになります。 リセット後、設定がフラッシュメモリーから読み込まれます。 その設定は SAVE コマンドで変更できます。 RESET 例（シリアルモード STOP に設定した変換器でリセット時に変換 器のソフトウェアバージョンを出力）： >reset HMT120 / 0.1.0.001 Type "help" for command list > 工場設定の復元 FRESTORE コマンドを使用すると、変換器を工場設定に戻すこ とができます。ユーザーが実施した校正による補正を含め、すべ てのユーザー設定が失われます。変換器は工場校正設定に戻りま す。ただし、これは変換器の工場設定に戻すだけであり、交換可 能なプローブ部は工場設定に戻すわけではありません（39 ページ の「プローブ RH の工場校正の復元」および 40 ページの「プロー ブ T の工場校正の復元」を参照）。 FRESTORE 例： >frestore Restoring factory defaults...done > 50 ___________________________________________________________________M211244JA-A 第 4 章_______________________________________________________________________ 操作 出力単位の設定/表示 UNIT コマンドを使用すると、出力単位（メートル系または非 メートル系）を選択できます。 UNIT [METRIC/NON_METRIC] 例： >unit Unit > : METRIC >unit non_metric Unit > : NON_METRIC VAISALA _______________________________________________________________________ 51 取扱説明書 _______________________________________________________________________ このページは白紙です。 52 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 第5章 メンテナンス この章では、製品の基本的なメンテナンスに必要な事項を説明し ています。 HUMICAP® センサの交換 固定およびリモートプローブモデル 1. フィルターを取り外します（プラスチック製グリッドまたは 焼結ステンレス鋼）。 2. 不具合のあるセンサを取り外し、新しいセンサを挿入します。 3. プローブを再度校正します。 4. センサの寿命を最大限に延ばし、その高速な応答性を確保す るため、汚れたフィルターを交換します。フィルターの清掃 は行わないでください。 VAISALA _______________________________________________________________________ 53 取扱説明書 _______________________________________________________________________ プローブの取り外しと取り付け 固定プローブモデル 以下の手順で、プローブを取り外して交換します。 1. 金属製の固定用ブッシングを反時計回りに慎重に回して、 緩めます。 2. プローブをゆっくりと下向きに引き抜き、変換器から取り外 します。 3. 新しいプローブを変換器の 4 ピン M8 パネルコネクターに取 り付けます（正しい向きのみ取り付け可能）。 4. 固定用ブッシングを時計回りに回して、M8 パネルコネク ターに締め付けます。 2 3 1 1011-153 図 13 湿度プローブの取り外し（固定プローブモデル） 以下の番号は 上記の図 13 に対応しています。 1 2 3 = = = 固定用ブッシング ホルダーブッシング（プローブに永続的に取り付け） HMP110 プローブ 54 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス リモートプローブモデル 1. プローブケーブルの端にあるプローブを固定している小さな スリーブを外し、プローブを引き抜きます。 2. プローブを交換し、小さなスリーブを元どおり取り付け、 プローブを所定の位置にしっかりと固定します。 1 2 3 1011-154 図 14 湿度プローブの取り外し（リモートプローブモデル） 以下の番号は 上記の図 14 に対応しています。 1 2 3 = = = プローブケーブル プローブをケーブルに固定するスリーブ HMP110 プローブ VAISALA _______________________________________________________________________ 55 取扱説明書 _______________________________________________________________________ 校正と調整 マザーボード上のプッシュボタン、シリアルラインコマンド、 またはハンディタイプ湿度計の HM70 や HMI41 を使用して、 HMT120 を校正および調整します。 飽和塩法で校正を行う場合は、校正器キットが必要です。HMK15 湿度校正器と測定済みの証明書付き塩類は、ヴァイサラから入手 できます。詳細については、ヴァイサラ製品販売店までお問い合 わせください。 また、ヴァイサラサービスセンターでは、湿度および温度の認定 校正サービスを提供しています。連絡先については、76 ページを 参照してください。 HMP110 プローブを取り外して、新しいプローブに交換すること もできます。別の HMT120 変換器本体がある場合には、その変換 器を使用して古いプローブを調整できます。 注記 以降のページで説明するように RH フィールドの校正と調整は、 化学汚染などの特殊な環境による影響を最小限に抑えるために、 特定の調整範囲に制限されています。化学物質の暴露などにより プローブが調整/トリミングの範囲を超えた場合、校正を完了でき ません。その場合、プローブを交換するか、ヴァイサラサービス センターまでお問い合わせください。 HMT120 のプッシュボタンによる校正 1011-155 図 15 調整ボタン 56 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 変換器にある調整ボタンを使用して、HMT120 の校正と調整を実 施できます。2 点湿度調整を実施する場合、2 つの相対湿度基準 （11% RH（LiCl）と 75% RH（NaCl）の飽和塩点など）を使用し ます。2 つの湿度基準点は、30% RH 以上相対湿度が異なる必要が あります。また、2 つの温度基準点には、30 °C 以上の温度差が必 要です。 注記 プッシュボタンによる校正では、変換器出力は、変換器の実 際の設定に関係なく、初期設定である CH1 の相対湿度（範囲は 0 ～ 100% RH）と CH2 の温度（範囲は -40 ～ 60 °C）です。この 場合の出力は、ディスプレイ出力とアナログ電流出力の両方を意 味します。 湿度温度調整 湿度または温度の調整を行うには、次の手順を実行します （1 点校正と 2 点校正の両方に同じ手順が適用されます）。 注記 1. 変換器カバーを開けます。ADJ、+、- と記された 3 つのボ タンを確認できます。HMT120 のマザーボードには、この他 に緑と赤の 2 つのインジケータ LED があります。 2. ADJ ボタンを押し、緑のインジケータ LED がゆっくり点滅 （サイクル時間：800 ms）するまで押し続けます。 3. HMT120 変換器が RH 校正状態になっています。アナログ出 力とオプションのディスプレイには、実際の RH 測定値が引 き続き示されます。 RH 調整を実施しない場合、もう一度 ADJ ボタンを押します。 緑のインジケータ LED が消灯し、赤のインジケータ LED がゆっ くりと点滅（サイクル時間：800 ms）し始め、T 校正状態である ことが示されます。手順 7 以降の指示に従って、作業を続行し ます。 4. 注記 フィルターを取り外して低湿側の基準チャンバー（たとえば、 LiCl：11 ％ RH）の測定孔にプローブを挿入し、低湿オフ セット調整を行います。 状態が安定するまでは、調整ボタンに触れないでください。安定 するまで、約 30 分かかります。 VAISALA _______________________________________________________________________ 57 取扱説明書 _______________________________________________________________________ 5. 注記 - または + ボタンを少なくとも 1 回押して、Iout 電流が正しい ことを確認します。必要に応じて－ または + ボタンを使用 して調整を行い、もう一度 ADJ ボタンを押します。緑の インジケータ LED の点滅が速くなります（サイクル時間： 400 ms）。 2 点 RH 調整を実施しない場合、もう一度 ADJ ボタンを押しま す。緑のインジケータ LED が消灯し、赤のインジケータ LED が ゆっくりと点滅（サイクル時間：800 ms）し始め、T 校正状態で あることが示されます。手順 7 以降の指示に従って、作業を続行 します。 1 点校正を 50% RH を超える相対湿度で実施した場合、オフセッ ト調整の代わりにゲイン調整が行われます。 注記 6. プローブを高湿側の基準チャンバー（たとえば、湿度校正器 HMK15 の NaCl：75 % RH チャンバー）に挿入し、高湿ゲ イン調整を行います。この際、- または + ボタンを使用して、 Iout 電流が正しいことを確認します（値が正しい場合でも、 少なくとも 1 回はいずれかのボタンを押す必要があります）。 RH 校正を終了するには、ADJ ボタンを押します。緑の LED が消灯し、赤のインジケータ LED がゆっくり点滅（サイク ル時間：800 ms）し始めます。 7. HMT120 変換器が T 校正状態になっています。アナログ出力 とオプションのディスプレイには、実際の T 測定値が引き続 き示されます。 T 調整を実施しない場合、もう一度 ADJ ボタンを押します。 赤のインジケータ LED が消灯し、変換器は通常モードに戻り ます。これで、校正手順は完了です。 8. 注記 プローブを既知の基準温度内に挿入し（HMK15 湿度校正器 を使用していない場合）、温度指示値が安定するまで待ち ます。 状態が安定するまでは、調整ボタンに触れないでください。 58 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 9. 注記 2 点 T 調整を実施しない場合、もう一度 ADJ ボタンを押しま す。赤のインジケータ LED が消灯し、変換器は通常モードに 戻ります。これで、校正手順は完了です。 10. 注記 - または + ボタンを使用し、Iout 電流が正しいことを確認する ことで温度オフセット調整を行います（値が正しい場合でも、 少なくとも 1 回はいずれかのボタンを押す必要があります）。 ADJ ボタンを押します。赤のインジケータ LED の点滅が速 くなります（サイクル時間：400 ms）。 プローブを別の基準温度内に挿入します。 状態が安定するまでは、調整ボタンに触れないでください。 11. - または + ボタンを使用し、Iout 電流が正しいことを確認する ことで温度ゲイン調整を行います（値が正しい場合でも、少 なくとも 1 回はいずれかのボタンを押す必要があります）。 12. もう一度 ADJ ボタンを押します。赤のインジケータ LED が 消灯し、変換器は通常モードに戻ります。これで、校正手順 は完了です。 注記 校正エラーが発生した場合、両方の LED が非常に速い速度 （サイクル時間：200 ms）で 2 秒間交互に点滅し、その後変 換器は通常モードに戻ります。 注記 HMT120 変換器をディスプレイオプション付きで使用している場 合、校正時にディスプレイに次のテキストが表示されます。 「Probe cal: RH 1」（プローブ校正：RH 1）：緑の LED がゆっ くり点滅することに対応 「Probe cal: RH 2」（プローブ校正：RH 2）：緑の LED が速く 点滅することに対応 「Probe cal: T 1」（プローブ校正：T 1）：赤の LED がゆっくり 点滅することに対応 「Probe cal: T 2」（プローブ校正：T 2）：赤の LED が速く点滅 することに対応 「Probe cal: Error」（プローブ校正：エラー）：両方の LED が 交互に非常に早く点滅することに対応 VAISALA _______________________________________________________________________ 59 取扱説明書 _______________________________________________________________________ HM70 を使用した調整 HM70 ハンディタイプ湿度温度計を使用して、HMT120 の相対湿 度測定を確認および調整できます。HM70 接続ケーブルが必要で す。ヴァイサラ注文コードは、211339 です。 調整方法には、校正済みの基準プローブを使用した現場チェック と調整、校正器を使用した 1 点調整、校正器を使用した 2 点調整、 LiCl-NaCl による調整の 4 種類があります。 いずれの方法も以下の手順 7 までを行い、その後は選択した方法 に従って調整を続けます。 0505-351 図 16 MI70 プローブとケーブルのコネクターポートの位置 1. HM70 接続ケーブル（211339）を HMT120 マザーボードの SERVICE PORT コネクターに接続します（24 ページの 図 10 を 参照）。 2. 接続ケーブルのもう一方の端を、指示計の底部にある HM70 コネクターポートのいずれかに接続します（上記の図 16 を 参照）。 3. 両方の機器の電源をオンにします（HMT120 の電源を常時 オンにしている場合は、HM70 の電源のみをオンにします）。 4. 指示計に変換器の指示値が表示されていることを確認しま す。変換器の指示値は、接続ケーブルが接続されているポー トに応じて、ディスプレイの上段または中段に表示されます。 60 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス HMT120 マザーボード上の ADJ ボタンを押し、調整モードを 開始します。HMT120 のマザーボードにある LED はどちら も消灯のままで、テキスト「Starting adjustment mode for HMP110（HMP110 ノチョウセイヲカイシシマス）」が MI70 のディスプレイに表示されます。 5. 注記 オプションのディスプレイ付きの HMT120 変換器を使用してい る場合、HMT120 のディスプレイ上段にテキスト「MI70 adjustment mode」が表示されます。 注記 これ以降、HMT120 の調整ボタンが無効になり、調整は MI70 指 示計を使用して実施されます。HMT120 ディスプレイとアナログ 出力には、MI70 調整モードでの実際の RH/T 測定値が引き続き 示されます。MI70 を操作する場合、ボタンを素早く押さないで ください。校正に失敗する場合があります。ボタンを続けて押す 場合は、1 秒待ってから押してください。 6. OK を押して調整を開始します。 7. 必要に応じて、環境設定を確認します。環境設定が不要 の場合は、NO（イイエ）を押します。RH adjustment または T adjustment を選択します。目的の調整方法の指示に従って 作業を続けます。 校正済み基準プローブを使用した現場チェックと調整 73 ページの手順 1 ～ 7 を実施してから、以下の作業を進めます。 8. プローブが同じ条件下にあること確認し、指示値が安定 するまで待ちます。これには、30 分以上かかる場合があ ります。プローブの近くにいる場合、その方向に息がか からないようにします。 9. ADJUST（チョウセイ）を押して、調整を続けます。 10. MI70 の調整メニューから To same as RHI/II（RHI/II トオナジ）を 選択し、SELECT（エラブ）を押します（HMP70 シリーズの プローブが接続されているポートを MI70 が自動的に認識 します）。 11. YES（ハイ）を押して調整を確定します。 12. 調整が完了します。BACK（モドル）と EXIT（オワリ）を押し て基本表示に戻ります。 13. MI70 の電源をオフにし、接続ケーブルを外します。 VAISALA _______________________________________________________________________ 61 取扱説明書 _______________________________________________________________________ 校正器を使用した 1 点調整 1 つの基準条件のみで変換器を調整する場合、基準条件が測定環 境を代表していることに注意してください。ここでは、MI70 指示 計は、変換器の RH 指示値を表示および設定するための端末とし てのみ使用します。 73 ページの手順 1 ～ 7 を実施してから、以下の作業を進めます。 8. 変換器のプローブからフィルターを取り外し、プローブ の先端を基準条件に挿入します。 9. ADJUST（チョウセイ）を押して、調整を続けます。 10. MI70 の調整メニューから 1-point adjustment（1-ポイントチョウ セイ）を選択し、SELECT（エラブ）を押します。 0505-185 図 17 11. MI70 調整メニューの例 基準条件で指示値が安定したら、 READY（OK） を押します。 これには、30 分以上かかる場合があります。GRAPH （グラフ）表示から安定状態を確認できます。 0505-186 図 18 MI70 調整モードのグラフ表示の例 12. 矢印ボタンで正しい基準値を入力します。OK を押します。 13. YES（ハイ）を押して調整を確定します。 14. 調整が完了します。BACK（モドル）と EXIT（オワリ）を押し て基本表示に戻ります。 15. MI70 の電源をオフにし、接続ケーブルを外します。 62 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 校正器を使用した 2 点調整 2 つの基準湿度は、50% 以上異なる必要があることに注意してく ださい。ここでは、MI70 指示計は、変換器の RH 指示値を表示お よび設定するための端末としてのみ使用します。 73 ページの手順 1 ～ 7 を実施してから、以下の作業を進めます。 8. 変換器のプローブからフィルターを取り外し、プローブ の先端を低湿基準条件に挿入します。 9. ADJUST（チョウセイ）を押して、調整を続けます。 10. MI70 の調整メニューから 2-point adjustment（2-ポイントチョ ウセイ）を選択し、SELECT（エラブ）を押します。 11. 最初の基準条件で指示値が安定したら（30 分以上かかる 場合があります）、READY（OK）を押します。GRAPH （グラフ）表示から安定状態を確認できます。 12. 矢印ボタンで、最初の条件に対する正しい基準値を入力 します。OK を押します。 13. 最初の基準条件からプローブを取り出し、プローブの先 端を高湿基準条件に挿入します。 14. 2 つ目の基準条件で指示値が安定したら（30 分以上かか る場合があります）、READY（OK）を押します。GRAPH （グラフ）表示から安定状態を確認できます。 15. 矢印ボタンで、2 つ目の条件に対する正しい基準値を入力 します。OK を押します。 16. YES（ハイ）を押して調整を確認します（NO（イイエ） を押すと調整モード表示に戻り、変更が行われません）。 2 つの基準条件の差が 50% RH 未満の場合、調整は実施さ れません。 17. 調整が完了します。BACK（モドル）と EXIT（オワリ）を押し て基本表示に戻ります。 18. MI70 の電源をオフにし、接続ケーブルを外します。 VAISALA _______________________________________________________________________ 63 取扱説明書 _______________________________________________________________________ LiCl-NaCl による調整 この調整は、11.3% RH（LiCl）と 75.5% RH（NaCl）の相対湿度 基準を使用して実施します。 73 ページの手順 1 ～ 7 を実施してから、以下の作業を進めます。 8. 変換器のプローブからフィルターを取り外し、プローブ の先端を LiCl ソルトチャンバーに挿入します。 9. ADJUST（チョウセイ）を押して、調整を続けます。 10. MI70 の調整メニューから LiCl-NaCl autom. を選択し、SELECT （エラブ）を押します。基準に関する注意が表示されたら、 OK を押して同意します。 11. LiCl ソルトチャンバーでの指示値が安定したら（30 分以 上かかる場合があります）、READY（OK）を押します。 GRAPH（グラフ）表示から安定状態を確認できます。 12. LiCl ソルトチャンバーからプローブを取り出し、プロー ブの先端を NaCl ソルトチャンバーに挿入します。 13. NaCl ソルトチャンバーでの指示値が安定したら（30 分以 上かかる場合があります）、READY（OK）を押します。 GRAPH（グラフ）表示から安定状態を確認できます。 14. YES（ハイ）を押して調整を確認します（NO（イイエ）を押す と調整モード表示に戻り、変更が行われません）。 15. 調整が完了します。BACK（モドル）と EXIT（オワリ）を押し て基本表示に戻ります。 16. MI70 の電源をオフにし、接続ケーブルを外します。 64 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 校正済み基準プローブを使用した温度の現場チェックと 調整 73 ページの手順 1 ～ 7 を実施してから、以下の作業を進めます。 8. プローブが同じ条件下にあること確認し、指示値が安定 するまで待ちます（30 分以上かかる場合があります）。 プローブの近くにいる場合、その方向に息がかからない ようにします。 9. ADJUST（チョウセイ）を押して、調整を続けます。 10. To same as TII/I（TII/I トオナジ）を押し、SELECT（エラブ）を押し ます。（MI70 は、HMP70 シリーズのプローブが接続され ているポートを常に認識します）。 11. 注記 YES（ハイ）を押して確認します。 基準プローブと HMT120 の温度差が大きすぎると、調整は実施 されません（HM70 により通知されます）。HMT120 の T 調整 に使用可能な予備は、ユニットの初期温度校正によって異なり ます。 12. 調整が完了します。BACK（モドル）と EXIT（オワリ）を押し て基本表示に戻ります。 13. MI70 の電源をオフにし、校正ケーブルを MI70 と変換器 から外します。 VAISALA _______________________________________________________________________ 65 取扱説明書 _______________________________________________________________________ HMI41 を使用した調整 HMI41 指示計と HMP41/45/46 プローブを使用して、HMT120 の相 対湿度測定を確認および調整できます。HMI41 接続ケーブルが必 要です。ヴァイサラ注文コードは、25917ZZ です。 調整モードは、オフセット（低湿側）1 点調整、ゲイン（高湿 側）1 点調整、2 点調整の 3 種類を使用できます。いずれのモード でも、HMI41 は、（変換器が空調チャンネルに取り付けられてい る場合などに）基準器として使用したり、変換器の RH 指示値を 表示および設定する端末として使用したりできます。 オフセット調整およびゲイン調整は同じ手順で実施され、内部の 計算のみ異なります。基準湿度が 65% RH 未満の場合は、オフ セット調整を選択し、基準湿度が 65% RH 以上の場合は、ゲイン 調整を選択します。これらの調整方法よりも 2 点調整は正確であ り、オフセットとゲイン両方の補正が含まれています。2 点調整 を実施する場合、50% RH 以上湿度が異なる 2 つの測定点が必要 です。 一般的な指示に従って HMI41 を HMT120 に接続し、HMI41 の校 正器機能を選択してから、選択した調整方法に従って作業を続け ます。 1 3 2 0505-187 図 19 HMI41 の校正コネクターの位置 以下の番号は 上記の図 19 に対応しています。 1 2 3 = = = HMI41 指示計 EXT コネクター 25917ZZ 接続ケーブル 66 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス 校正器の接続と機能の選択 1. HMI41 の校正機能を選択するには、ディスプレイになんら かのテキストが表示されるまで ON/OFF ボタンを押します。次 に、ON/OFF ボタンを放し、1～2 秒以内に、ENTER と MODE の 両方のボタンを、次の表示が現れるまで押します。 2. 数秒後、表示が次のように変わります。 °C set 基本設定（表示単位、自動電源オフ機能、表示項目、および 圧力）を変更する必要がある場合、HMI41 の取扱説明書を参 照してください。変更しない場合、次の表示が現れるまで ENTER を繰り返し押します。 set HMT120 を校正するには、▲（数字が増加）および▼（数字 が減少）ボタンで「3」を選択し ENTER を押します。 3. 次に、ボーレートがディスプレイに表示されます。HMT120 シリーズでは、ボーレート 19200（HMI41 のディスプレイ では 19.2）を使用します。HMI41 のディスプレイに表示さ れたボーレートが正しくない場合、▲および▼ボタンで変更 します。ボーレートが正しい場合、ENTER を押します。シリ アル通信設定表示が現れます。HMT120 シリーズの正しい設 定は N, 8, 1 です。必要に応じて、▲および▼ボタンで正し い設定に変更し、ENTER を押して、ON/OFF を押します。 これらの設定は HMI41 のメモリーに保存されます。HMI41 を次 回電源投入したときに、これらのシリアルライン設定を使用する デジタル変換器の校正器として自動的に起動します。これらの設 定を行った後、選択した調整方法の指示に従って調整を続けます。 VAISALA _______________________________________________________________________ 67 取扱説明書 _______________________________________________________________________ オフセット調整とゲイン調整 オフセット調整とゲイン調整は（内部の計算が異なるだけで）同 じ手順で実施されるので、この項は両方の方法に適用できます。 4. HMI41 接続ケーブル（25917ZZ）を HMT120 のマザーボード の SERVICE PORT コネクターに接続します（24 ページの 図 10 参照）。 5. 接続ケーブルのもう一方の端を、HMI41 指示計の底部にあ る EXT コネクターに接続します（66 ページの 図 19 参照）。 6. 両方の機器の電源をオンにします。次のように表示されるま で待ちます。 RH 7. ▲および▼ボタンを使用して、適切な調整モードを選択しま す。湿度が 65% RH 未満の場合は、オフセット調整を選択し、 湿度が 65% RH 以上の場合は、ゲイン調整を選択します。 RH RH または ENTER を押して選択を確認します。次のような表示が現れ ます。 RH 注記 % オプションのディスプレイ付きの HMT120 変換器を使用してい る場合、HMT120 のディスプレイ上段にテキスト「HMI41 adjustment mode」が表示されます。 以下の項では、オフセット調整とゲイン調整を実施する 2 つの異 なる方法について説明します。 68 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス HMI41 を基準器として使用する方法 正しい湿度値を表示するために、HMI41 の湿度プローブを使用し ます（基準プローブを事前に調整していることを確認してくださ い）。すでに説明したように、ケーブルを接続し、適切な調整方 法を選択したら、以下の指示に従って作業を続けます。 8. 次のような表示が現れます。 RH % 1 行目の数字は変換器の指示値を示し、2 行目の数字は基準 プローブの指示値を示します。 9. 指示値が安定するまで待ちます（30 分以上かかる場合があ ります）。必要に応じて、2 つの指示値の差を表示させるこ ともできます。HOLD を押すと次のような表示が現れます。 RH % 1 行目の数字は、変換器の指示値と HMI41 の基準プローブ の指示値との差を示します。2 行目の数字は、基準プローブ の指示値を示します。HOLD をもう一度押すと、前の表示に 戻ります。 10. 指示値が安定したら、ENTER を押して、調整を確定します。 ENTER を押すと、変換器の指示値が基準プローブの指示値に 修正されます。調整に成功すると、次の表示が現れます。 RH 11. データが変換器のメモリーに保存されます。調整に失敗する と、次の表示が現れます。 RH この場合、再度調整を実施します。調整の成否に関係なく、 HMI41 は選択した調整モードの表示に戻ります。 12. 調整に成功したら、HMI41 の電源をオフにし、ケーブルを 外します。 VAISALA _______________________________________________________________________ 69 取扱説明書 _______________________________________________________________________ HMI41 を端末として使用する方法 HMI41 は、変換器の RH 指示値を手動で表示および設定するため の端末としても使用できます。 8. 次のような表示が現れます。 RH % 1 行目の数字は変換器の指示値を示し、2 行目の数字は HMI41 プローブの指示値を示します。 9. 指示値が安定するまで待ち、MODE を押します。次の表示 が現れます。 RH % set ここでは、HMI41 は、湿度指示値を設定するための端末 としてのみ機能します。1 行目の数字は点滅し、2 行目の 数字は変換器の指示値を示します。 10. ここで、▲および▼ボタンを使用して、点滅している指 示値を正しい値（塩溶液の平衡 RH など）に設定できます。 ENTER を押して調整を確定します。調整に成功すると、次 の表示が現れます。 RH 11. データが変換器のメモリーに保存されます。調整に失敗 すると、次の表示が現れます。 RH この場合、再度調整を実施します。調整の成否に関係な く、HMI41 は選択した調整モードの表示に戻ります。 12. 調整に成功したら、HMI41 の電源をオフにし、ケーブル を外します。 70 ___________________________________________________________________M211244JA-A 第 5 章________________________________________________________________ メンテナンス トラブルシューティング 表 6 に、HMI41 を使用した調整の際に表示される可能性のあるエ ラーメッセージの概要を示します。 表6 調整時の一般的な問題と対策 エラーメッセージ RH 推定される原因 基準湿度の差が小さすぎ る（50% RH 未満）場合 などに、このメッセージ が表示されることがあり ます。 調整時に、HMI41 が変 換器と通信しようとした 場合に、このエラーメッ セージが表示されること があります。 接続ケーブルが適切につ ながれていないか、 HMI41 と変換器のシリ アルライン設定が対応し ていません。 対策 調整を再度実施します。 しばらく待ちます。 校正ケーブルの接続を確 認します。HMI41 メモ リーのシリアルライン設 定が変換器のシリアルラ イン設定に対応している ことを確認します。 アナログ出力のテスト HMT120 には、アナログ出力をテストするソフトウェア機能が組 み込まれています。出力をテストするには、以下の手順を実行し ます。 1. 変換器が調整モードではないこと確認します。 2. + 調整ボタンを押します（56 ページの 図 15 を参照）。 これによって、出力電流レベルがアナログ出力範囲の最大値 （公称 20 mA）に設定されます。+ 調整ボタンを押した後、 約 30 秒間この出力レベルが維持されます。 3. - 調整ボタンを押します（56 ページの 図 15 を参照）。 これによって、出力電流レベルがアナログ出力範囲の最小値 （公称 4 mA）に設定されます。- 調整ボタンを押した後、約 30 秒間この出力レベルが維持されます。 VAISALA _______________________________________________________________________ 71 取扱説明書 _______________________________________________________________________ HMT120 のアナログ出力電流は、ねじ端子から配線を外さなくて も、部品ボード上の関連する + 端子とテストポイント（CH1 また は CH2）の間で低インピーダンスのマルチメーターを使用するこ とで測定できます。下の 1011-157 図 20 を参照してください。 1011-157 図 20 注記 HMT120 出力電流の測定 オプションのディスプレイ付きの HMT120 変換器を使用して いる場合、アナログ出力のテスト時に次のテキストがディスプ レイに表示されます。 「Analog output test high」（アナログ出力テスト高）：20 mA の電流出力に対応 「Analog output test low」（アナログ出力テスト低）：4 mA の電流出力に対応 72 ___________________________________________________________________M211244JA-A 第 6 章_______________________________________________________ トラブルシューティング 第6章 トラブルシューティング この章では、エラーメッセージおよびアナログ出力エラー時の動 作について説明し、一般的な問題とその推定される原因と対策を 紹介しています。また、技術サポートの連絡先情報を示します。 エラーコード HMT120 のソフトウェアには、フラッシュメモリーおよびプログ ラムメモリーのチェックサム、プローブの通信状態チェック、プ ローブのチェックサム、動作電圧チェック、発振器障害チェック などの各種の自己診断機能が含まれています。 ソフトウェアは、起動時に工場設定/ユーザー設定のチェックサム、 プログラムメモリーチェックサム、および発振器障害状態を チェックします。その他のチェックは作動時に実施されます。 使用されるエラーコードを次の表に示します。 VAISALA _______________________________________________________________________ 73 取扱説明書 _______________________________________________________________________ 表7 コード 1 2 3 4 5 6 7 8 9 10 11 12 13 14 エラーコードおよびテキスト 説明 プローブ T 測定エラー プローブ RH 測定エラー プローブ通信エラー プローブチェックサムエラー プローブメッセージ書式エラー プログラムのフラッシュメモリーの チェックサムエラー 現在の設定のチェックサムエラー （RAM） 工場フラッシュメモリーが初期化さ れていない ユーザーフラッシュメモリーが初期 化されていない 電圧が低すぎて、正しく動作しない 測定利用不可 発振器の障害ビットがオン アナログ出力項目が無効 表示項目が無効 エラーテキスト Probe T meas Probe RA meas Probe communication Probe checksum Probe message form Program code checksum Settings checksum Factory defaults empty User defaults empty Voltage too low Measurements not available HW fault 1 Analog output quantity invalid Display quantity invalid エラーテキストを表示するには、シリアルインターフェース経由 で ERRS コマンドを使用します。オプションのディスプレイ付き の HMT120 変換器を使用している場合、エラーコードは 「ERR:Code-1[.Code-2][.Code-n]」の書式でディスプレイに表示さ れます。エラーが複数ある場合、各エラーコードがドットで区切 られて表示されます。 74 ___________________________________________________________________M211244JA-A 第 6 章_______________________________________________________ トラブルシューティング 一般的な問題の解決 ERRS コマンドを使用して、シリアルインターフェース経由でエ ラーメッセージを確認できます。73 ページの「エラーコード」を 参照してください。エラーが解消されない場合は、ヴァイサラ技 術サポートにお問い合わせください。 表8 トラブルシューティング表 問題またはメッセージ 考えられる原因と解決策 測定できず、以下のいずれかのエ - センサが破損しているか存在しません。プ ラーが発生する。 ローブフィルターを開いて、確認します。 - Probe RH measurement error - 校正が完了していません。プローブを校正 - Probe T measurement error します。 - 変換器の電源電圧を確認します。 変換器がプローブと通信できず、 - プローブの変換器への取り付け状態を確認 以下のいずれかのエラーが発生 します。 する。 - リモートプローブの場合、接続ケーブルも - Probe communication error 確認します。 - Probe checksum error - 必要に応じてプローブを交換します。 - Probe message form error - Measurements not available シリアルラインコマンドが実行で - コマンドを入力ミスしているか不明なコ マンドです。コマンドの構文とパラメー きず、「Unknown command」が ターを確認します。 出力される。 シリアルラインに接続できず、モ 以下の手順を実行して、接続します。 ジュールの現在のシリアル設定が 1. 端末設定を 19200 8 N 1（変換器の初期 設定）に設定します。 不明である。 2. 変換器のサービスポートに接続します。 2. 変換器の電源を入れ、シリアルラインで 5 回以上「Z」と入力します。 4. 変換器が初期設定でオンライン状態になり ます。 5. SERI コマンドを使用して必要なシリアル 設定を行い、SAVE コマンドを使用してそ の設定を保存します。 以下のいずれかのエラーが発生 内部エラーです。以下の手順を実行します。 する。 1. モジュールをリセットするか、電源を一旦 - Current settings checksum error 切って、再度電源を入れます。エラーが解 - Default settings checksum error 消したか確認します。 2. FRESTORE コマンドを使用して、 モジュールを工場設定に戻します。 再度確認します。 3. エラーが解消されない場合、ヴァイサラ サービスセンターにお問い合わせくだ さい。 VAISALA _______________________________________________________________________ 75 取扱説明書 _______________________________________________________________________ 問題またはメッセージ 以下のいずれかのエラーが発生 する。 - Program checksum error - Factory flash defaults checksum error - Factory flash not initialized - Oscillator fault bit active 以下のいずれかのエラーが発生 する。 - Analog output quantity invalid - Display quantity invalid 考えられる原因と解決策 変換器の故障です。ヴァイサラサービスセン ターにお問合わせください。 「アナログ出力項目が無効」エラーの場合、 ASEL コマンドで正しい出力項目（CALCS コマンドで設定）を選択します。「表示項目 が無効」エラーの場合、DSEL コマンドで正 しい表示項目を選択します。 アナログ出力のエラー通知 エラーによって変換器が動作不能である場合、アナログ出力がエ ラーレベルに設定されます。 エラー状態での出力電流の初期設定値は 3.6 mA です。エラー電流 値は、AERR コマンドを使用してシリアルインターフェース経由で 変更できます。43 ページの「アナログ出力エラーレベルの設定/ 表示」を参照してください。 技術サポート 技術的な質問は、ヴァイサラ技術サポートへ E-メール （aftersales.asia@vaisala.com）でお問い合わせください。 ヴァイサラサービスセンターの連絡先情報については、 www.vaisala.co.jp/services/servicecenters.html を参照してください。 76 ___________________________________________________________________M211244JA-A 第 7 章__________________________________________________________________ 技術データ 第7章 技術データ この章では、製品の技術データを示しています。 仕様 表9 相対湿度測定の仕様 特性 測定範囲 精度（非直線性、ヒステリシス、 再現性を含む）： -0 ～ +40 °C（+32 ～ +104 °F） の場合 -40 ～ 0 °C および +40 ～ +80 °C （-40 ～ +32 °F および +104 ～ +176 °F）の場合 工場校正の不確かさ （+20 °C（+68 °F）） 湿度センサ 表 10 説明/値 0 ～ 100 %RH ±1.7 %RH（0 ～ 90 % RH） ±2.5 %RH（90 ～ 100 % RH） ±3.0 %RH（0 ～ 90 % RH） ±4.0% RH（90 ～ 100% RH） ±1.5 % RH HUMICAP® 180R 温度測定の仕様 特性 測定範囲 温度範囲全域での精度： +15 ～ +25 °C（+59 ～ +77 °F） の場合 0 ～ +15 °C および +25 ～ +40 °C （+32 ～ +59 °F および +77 ～ +104 °F）の場合 -40 ～ 0 °C および +40 ～ +80 °C （-40 ～ +32 °F および +104 ～ +176 °F）の場合 温度センサ 説明/値 -40 ～ +80 °C（-40 ～ +176 °F） ±0.2 °C（±0.36 °F） ±0.25 °C（±0.45 °F） ±0.4 °C（±0.72 °F） Pt1000 RTD 1/3 Class B IEC 751 VAISALA _______________________________________________________________________ 77 取扱説明書 _______________________________________________________________________ 表 11 使用環境の仕様 特性 動作温度範囲 変換器本体、ディスプレイなし 変換器本体、ディスプレイ付き HMP110 プローブ 保管温度範囲 電磁適合性 説明/値 -40 ～ +60 °C（-40 ～ +140 °F） -20 ～ +60 °C（-4 ～ +140 °F） -40 ～ +80 °C（-40 ～ +176 °F） -50 ～ +70 °C（-58 ～ +158 °F） EN 61326-1:2006（計測、制御、 および試験所用の電気機器－EMC 要求事項 － イミュニティ試験の基 本要件）に適合。 EN 55022:2006 + Am 1:2007（情報 技術機器－無線妨害特性－限度値 および測定方法）Class B に適合。 表 12 電源と出力 特性 2 線出力信号 外部ループ電圧 説明/値 4 ～ 20 mA（ループ電源） 10 ～ 30 VDC（RL = 0 Ω） 20 ～ 30 VDC（RL < 500 Ω） 周囲温度 +20 °C での校正後にアナロ フルスケール出力電流の ±0.1% グ出力が原因で発生する最大追加 誤差 アナログ出力の温度依存性 フルスケール出力電流の ±0.005 %/°C 表 13 機械的仕様 特性 材質 変換器の筐体 ディスプレイウィンドウ プローブ本体 プローブグリッドフィルター ハウジング等級 接続 電流ループ出力 プローブインターフェース プローブケーブル長 ディスプレイ（オプション） 重量（壁面取り付けモデル、 プローブを含む） 重量（10 m ケーブルモデル） 説明/値 PBT プラスチック PC プラスチック クロムめっきのアルミニウム クロムめっきの ABS プラスチック IP65（NEMA 4） ねじ端子、0.5 ～ 1.5 mm² 4 ピン M8 メスパネルコネクター 3 m、5 m、10 m。ケーブルは最大 50 m までつなぎあわせることが 可能 解像度 128 x 64 でバックライト付 きのフルグラフィックスモノクロ ディスプレイ 270 g 540 g 78 ___________________________________________________________________M211244JA-A 第 7 章__________________________________________________________________ 技術データ オプションとアクセサリー 表 14 オプションとアクセサリー 説明 HMT120 用 HMP110 プローブ HMT120 用 HMP110R 交換プローブ HMT120 用 HMP110T プローブ （温度のみ） 一定出力プローブ 湿度センサ プローブ取り付けフランジ プローブ取り付けクランプ、10 個 センサ保護 プラスチックグリッドフィルター 薄膜付きプラスチックグリッド フィルター 焼結ステンレス鋼フィルター プローブケーブル 3 m プローブケーブル 5 m プローブケーブル 10 m ラジエーションシールド DTR502 用プローブ取り付けキット 取り付けキット付きレインシールド ダクト取り付けキット HMI41 接続ケーブル HM70 接続ケーブル PC 用サービスケーブル、USB 注文コード HMP110 – 別の注文フォーム HMP110R – 別の注文フォーム HMP110T – 別の注文フォーム HMP110REF – 別の注文フォーム Humicap180R 226061 226067 DRW010522SP DRW010525 HM46670SP HMT120Z300 HMT120Z500 HMT120Z1000 DTR502B 210623 215109 215619 25917ZZ 211339 219685 VAISALA _______________________________________________________________________ 79 取扱説明書 _______________________________________________________________________ 変換器の寸法 1011-158 図 21 固定プローブモデルの寸法（mm（インチ）） 80 ___________________________________________________________________M211244JA-A 第 7 章__________________________________________________________________ 技術データ 1011-159 図 22 リモートプローブモデルの寸法（mm（インチ）） VAISALA _______________________________________________________________________ 81 取扱説明書 _______________________________________________________________________ このページは白紙です。 82 ___________________________________________________________________M211244JA-A 付録 A ______________________________________________________________________計算式 付録 A 計算式 この付録では、出力項目の計算に使用される計算式について説明 しています。 HMT120 変換器は、HMP110 プローブから相対湿度と温度を受信 します。これらの値から、通常大気圧における露点、霜点、絶対 湿度、混合比、エンタルピー、湿球温度、飽和水蒸気圧、水蒸気 圧を以下の式を使用して計算します。 記号 Td Pw Pws RH x p a T h Tw Tdf = = = = = = = = = = = 露点温度（°C） 水蒸気圧（hPa） 飽和水蒸気圧（hPa） 相対湿度（%） 混合比（g/kg） 大気圧（hPa） 絶対湿度（g/m3） 温度（°C） エンタルピー（kJ/kg） 湿球温度（°C） 露点/霜点温度（°C） VAISALA _______________________________________________________________________ 83 取扱説明書 _______________________________________________________________________ 露点温度 湿った空気サンプルの露点温度（Td）は、サンプルを冷却し、 液体の水に対して飽和状態に達したときの温度です。 露点温度は次の式を使用して計算されます。 Td Tn m P log w A C 1 (1) Pw は水蒸気圧です（下記の式を参照）。パラメーター A、m、お よび Tn には、次の表のような温度依存性があります。 T A 6.119866 6.1078 5.9987 5.8493 6.2301 ～ 0 °C 0 ～ 50 °C 50 ～ 100 °C 100 ～ 150 °C 150 °C ～ m 7.926104 7.5000 7.3313 7.2756 7.3033 Tn 250.4138 237.30 229.10 225.00 230.00 露点/霜点温度 露点/霜点温度は、露点が 0 °C 未満の場合、霜点計算式が使用さ れます。霜点は、空気が氷表面上の水蒸気に対して飽和する温度 です。 Td 0 Tdf Td Td 0 Tdf Tn m P log w A 1 C (2) Pw は水蒸気圧です（下記の式を参照）。パラメーター A、m、お よび Tn には、次の表のような温度依存性があります。 Td ～ 0 °C A 6.1134 m 9.7911 Tn 273.47 84 ___________________________________________________________________M211244JA-A 付録 A ______________________________________________________________________計算式 混合比 混合比（乾燥気体質量に対する水蒸気質量の割合）は次の式を使 用して計算されます。 x B Pw p-Pw g / kg (3) 記号の意味は次のとおりです。 B = 621.9907 g/kg B の値は気体の種類によって異なります。空気の場合、 621.9907 g/kg が有効な値です。 絶対湿度 絶対湿度は、一定の体積に含まれる水蒸気の質量として定義され ます。理想気体の性質を仮定した場合、絶対湿度は次の式を使用 して計算されます。 a C Pw T 273.15 g / m 3 (4) 記号の意味は次のとおりです。 C = 216.679 gK/J エンタルピー エンタルピーは、熱力学系の内部エネルギーの合計です。 混合比から次の式を使用して計算されます。 h T (1.01 0.00189 x) 2.5 x kJ / kg (5) VAISALA _______________________________________________________________________ 85 取扱説明書 _______________________________________________________________________ 飽和水蒸気圧 飽和水蒸気圧は（Pws）、液体の水を含む密閉されたチャンバー内 の平衡水蒸気圧です。これは温度だけの関数であり、水蒸気状態 で存在できる水の最大量を示します。 飽和水蒸気圧 Pws は次の 2 つの式（6 および 7）を使用して計算さ れます。 3 T C iT i i o hPa (6) 記号の意味は次のとおりです。 T Ci C0 C1 C2 C3 = = = = = = 温度（K） 係数 0.49313580 -0.46094296 * 10-2 0.13746454 * 10-4 -0.12743214 * 10-7 3 ln Pws bi i b4 ln (7) i 1 記号の意味は次のとおりです。 bi b-1 b0 b1 b2 b3 b4 = = = = = = = 係数 -0.58002206 * 104 0.13914993 * 101 -0.48640239 * 10-1 0.41764768 * 10-4 -0.14452093 * 10-7 6.5459673 86 ___________________________________________________________________M211244JA-A 付録 A ______________________________________________________________________計算式 水蒸気圧 水蒸気圧は、空気またはその他の気体に含まれる水の蒸気圧を意 味します。水蒸気には分圧 Pw があり、これは気体の全圧の一部 です。 水蒸気圧は次の式を使用して計算されます。 Pw RH Pws 100 hPa (8) VAISALA _______________________________________________________________________ 87 取扱説明書 _______________________________________________________________________ このページは白紙です。 88 ___________________________________________________________________M211244JA-A 付録 A _______________________________________________________________________ 索引 索引 エ H HM70 HMI41 HMT120 一般情報 概要 校正 仕様 寸法 製品概要 調整 リセット HMT120H HMT120T HUMICAP® 概要 交換 8, 56, 60, 65, 79 8, 56, 66, 67, 68, 69, 70, 71, 79 7 13 56 77 80 13 56 50 14 14 13 53 L LCD ディスプレイ 29 U USB ケーブル ドライバーのインストール 28 ア アクセサリー アクティブエラー 表示 アナログ出力 校正 設定 テスト アナログ出力エラーレベル 設定 表示 アナログ出力のエラー通知 アナログ出力状態 表示 アナログ出力項目およびスケーリング 設定 表示 73 オ オプション 温度測定 校正 14, 16, 79 39 カ 環境パラメーター 設定 表示 42 42 キ 機器情報 技術サポート 技術データ 32 76 77 コ 14, 24 P PuTTY エラーコード 14, 79 48 71 40 43 45 43 43 76 35 44 44 交換可能なプローブ 工場設定 復元 校正コマンド 校正情報 設定 表示 固定およびリモートプローブモデル コマンド その他 コマンド一覧 表示 15 50 38 34 34 14 46 48 サ サービスポート 27 シ 指示値の出力 1 回分 システム情報 表示 湿度温度変換器 概要 湿度測定 校正 37 36 13 38 VAISALA _______________________________________________________________________ 89 取扱説明書 _______________________________________________________________________ 出力間隔 設定 表示 出力項目 出力書式 設定 表示 出力単位 設定 表示 シリアルインターフェースモード 設定 表示 シリアルコマンド シリアルライン出力コマンド シリアルライン操作 設定 シリアルライン設定 設定 表示 ハ 37 37 13 47 47 51 51 42 42 31 36 41 41 41 セ 設定 復元 保存 49 49 ファームウェアバージョン 表示 部品 部品ボード プローブ RH 工場校正の復元 プローブ T 工場校正の復元 プローブ取り付けクランプ プローブ取り付けフランジ 36 16 24 39 40 23 22 ヘ 50 ホ 11 メ メンテナンス ラ 42 ラジエーションシールド 設置 53 19 リ 29 41 41 ト トラブルシューティング 取り付け ダクト 46 46 フ 33 33 タ 端末アプリケーションの設定 端末エコー 設定 表示 表示対象の項目 設定 表示 保証 27 24 ヒ 変換器 リセット ソ 操作 測定項目 使用可能な項目の表示 設定 測定パラメーター 設定 配線 73 17 20 リサイクル 9 レ レインシールド 設置 連続出力 開始 停止 18 36 37 90 ___________________________________________________________________M211244JA-A www.vaisala.co.jp *M211244JA*
