鹰垦SLB18.5变频器说明书

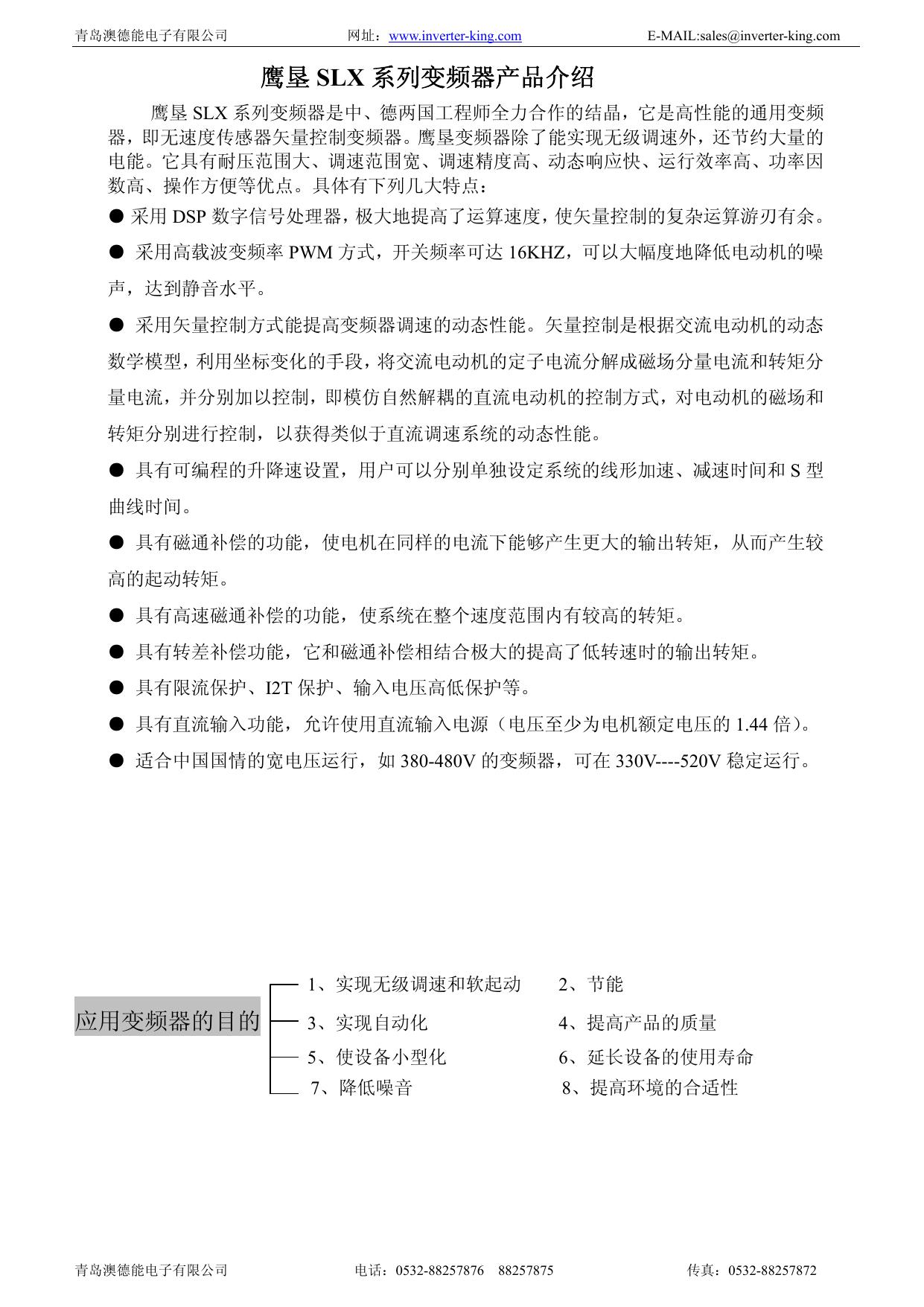

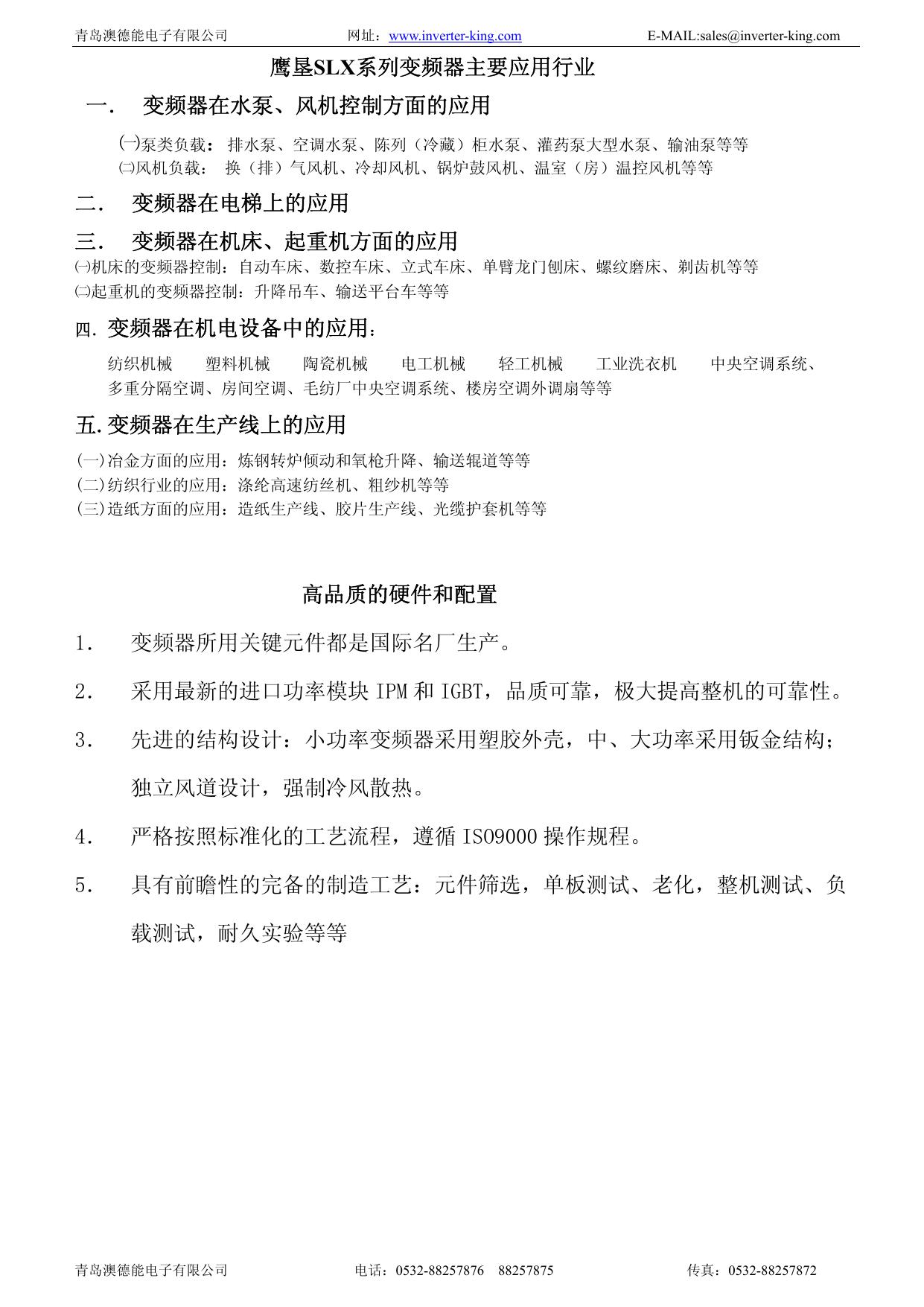

青岛澳德能电子有限公司 网址：www.inverter-king.com 产 品 样 E-MAIL:sales@inverter-king.com 册 SLX 系列高性能通用变频器 青岛澳德能电子有限公司 Qingdao Aodeneng Electronics Co.,Ltd. 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 鹰垦 SLX 系列变频器产品介绍 鹰垦 SLX 系列变频器是中、德两国工程师全力合作的结晶，它是高性能的通用变频 器，即无速度传感器矢量控制变频器。鹰垦变频器除了能实现无级调速外，还节约大量的 电能。它具有耐压范围大、调速范围宽、调速精度高、动态响应快、运行效率高、功率因 数高、操作方便等优点。具体有下列几大特点： ● 采用 DSP 数字信号处理器，极大地提高了运算速度，使矢量控制的复杂运算游刃有余。 ● 采用高载波变频率 PWM 方式，开关频率可达 16KHZ，可以大幅度地降低电动机的噪 声，达到静音水平。 ● 采用矢量控制方式能提高变频器调速的动态性能。矢量控制是根据交流电动机的动态 数学模型，利用坐标变化的手段，将交流电动机的定子电流分解成磁场分量电流和转矩分 量电流，并分别加以控制，即模仿自然解耦的直流电动机的控制方式，对电动机的磁场和 转矩分别进行控制，以获得类似于直流调速系统的动态性能。 ● 具有可编程的升降速设置，用户可以分别单独设定系统的线形加速、减速时间和 S 型 曲线时间。 ● 具有磁通补偿的功能，使电机在同样的电流下能够产生更大的输出转矩，从而产生较 高的起动转矩。 ● 具有高速磁通补偿的功能，使系统在整个速度范围内有较高的转矩。 ● 具有转差补偿功能，它和磁通补偿相结合极大的提高了低转速时的输出转矩。 ● 具有限流保护、I2T 保护、输入电压高低保护等。 ● 具有直流输入功能，允许使用直流输入电源（电压至少为电机额定电压的 1.44 倍）。 ● 适合中国国情的宽电压运行，如 380-480V 的变频器，可在 330V----520V 稳定运行。 应用变频器的目的 青岛澳德能电子有限公司 1、实现无级调速和软起动 2、节能 3、实现自动化 4、提高产品的质量 5、使设备小型化 6、延长设备的使用寿命 7、降低噪音 8、提高环境的合适性 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 鹰垦SLX系列变频器主要应用行业 一． 变频器在水泵、风机控制方面的应用 ㈠泵类负载：排水泵、空调水泵、陈列（冷藏）柜水泵、灌药泵大型水泵、输油泵等等 ㈡风机负载： 换（排）气风机、冷却风机、锅炉鼓风机、温室（房）温控风机等等 二． 变频器在电梯上的应用 三． 变频器在机床、起重机方面的应用 ㈠机床的变频器控制：自动车床、数控车床、立式车床、单臂龙门刨床、螺纹磨床、剃齿机等等 ㈡起重机的变频器控制：升降吊车、输送平台车等等 四．变频器在机电设备中的应用： 纺织机械 塑料机械 陶瓷机械 电工机械 轻工机械 工业洗衣机 多重分隔空调、房间空调、毛纺厂中央空调系统、楼房空调外调扇等等 中央空调系统、 五.变频器在生产线上的应用 (一)冶金方面的应用：炼钢转炉倾动和氧枪升降、输送辊道等等 (二)纺织行业的应用：涤纶高速纺丝机、粗纱机等等 (三)造纸方面的应用：造纸生产线、胶片生产线、光缆护套机等等 高品质的硬件和配置 1． 变频器所用关键元件都是国际名厂生产。 2． 采用最新的进口功率模块 IPM 和 IGBT，品质可靠，极大提高整机的可靠性。 3． 先进的结构设计：小功率变频器采用塑胶外壳，中、大功率采用钣金结构； 独立风道设计，强制冷风散热。 4． 严格按照标准化的工艺流程，遵循 ISO9000 操作规程。 5． 具有前瞻性的完备的制造工艺：元件筛选，单板测试、老化，整机测试、负 载测试，耐久实验等等 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 变频器的型号说明 SLA—1.2/1.5--3.6A-IP30-PID 高性能(无速度 选配件有 PID、 传感器)矢量控 Dynamic 等 制型变频器 防护等级 IP30、IP66 适配电动机功率 机箱形式，分 A、 变频器额 B、C、M 四种 定电流 鹰垦SLX系列变频器输出电流规范 380V-480V SLX 系列变频器 型 适配电机 (KW) 号 SLA0.75 SLA1.5 SLA2.2 SLA3.7 SLA5.5 SLB7.5 SLB10 SLB11 SLB15 SLB18.5 SLB22 SLC30 SLC37 SLC45 SLC55 SLC75 SLC100 青岛澳德能电子有限公司 普通环境温度(40℃) 连续输出电流 外 形 尺 寸 机型 过载电流(A) （单位 mm） 普通负载(A) 0.75 2.0 3 1.5 3.7 4.7 2.2 5 6.3 3.7 8.2 9 5.5 11 13.4 7.5 15 A 302×148×185 B 432×239×228 C 813×293×290 19.0 10 20 25 11 23 28.6 15 32 38.4 18.5 37 48 22 45 51.1 30 55 70.0 37 75 90 45 90 104 55 110 139 75 140 178 100 170 216 电话：0532-88257876 （高×宽×厚） 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com SLX 系列变频器的电气特性 1．输入电压： 380～480Vac （低压-15%～高压+10%） 2．输入频率：48~62Hz 3．输出电压：0-380V（480V）（输出电压不会超过输入电压） 3相 4．输出频率：频率范围： 0～200Hz 精 度： 0.1% 线 性 度： 最大频率的 0.2% 5. 保护等级： IP30 (NEMA1) 6. 环境参数：贮藏温度：-20～70℃ 运行温度：0～40℃（与负载有关） 相对湿度：5～95% 不冷凝 海 拔：0～1000m 7. 控制面板：①▲(增加/正转) ②▼(减少/反转) ③ESC（取消/退出）④←（确认）⑤◎（停车/复位） 8. 控制端：①数字量输入：+5V和DIG COM：5Vdc电源，40mA最大电流 D1~D4和EN端数字量输入：高电平 3~5Vdc，低电平0~2Vdc ②模拟量输入：Vref和AN COM：+5Vdc电源，5mA最大电流 IN+和IN-：差模输入：0~5V；0~10V；0~20mA；4~20 mA； 共模输入：±25Vdc 对AN COM（模拟量输入参考地） ③继电器输出：2组带有公共点的常开/常闭输出触点 触点电流（阻性负载） 5A @ 250Vac ；5A @ 30Vdc 触点电流 (感性负载) 2A @ 250Vac ；2A @ 30Vdc 9. 用户可以调整的参数： ①Motor Voltage（电机电压）: 200～900V（输出电压不能超过输入电压） ②Motor Current（电机电流）: 20～150%系统最大连续输出电流 ③Motor Frequency（电机频率）: 30～200Hz ④Motor Speed（电机转速）: 500～60倍的电机频率,单位rpm ⑤Min Frequency（最小频率）: 0～195Hz ⑥Max Frequency（最大频率）: 5～200Hz ⑦Acceleration time（加速时间）: 0.5秒～600秒 ⑧Deceleration time（减速时间）: 0.5秒～600秒 ⑨S time（S形曲线时间） ：0.01～40秒 ⑩Flux Plus（磁通补偿）: 0～150% ⑾Slip Comp（滑差补偿）: 0～150%的电机转差 ⑿直流抱闸: 0～50% 系统额定电流 ⒀载波频率: 2～16KHz ⒁限流保护: 20～110%系统正常连续输出电流 ⒂I2t（电机过载保护）: 20～110% 系统正常连续输出电流 ⒃I2t Zero Hz（零速时I2t的保护值） ：20～110% 系统正常连续输出电流 2 2 ⒄I t cnr Hz（I t保护值的切换点）: 2～200Hz ⒅Drive Stopping（系统停车）: 可控停车；自由停车；直流制动；动态制动 ⒆Auto Restart（自动重起动）: 自动重起动次数：0～20 复 位 时 间：0.1～20分钟 ⒇References（系统给定速度基准的设定）: 模拟量输入；操作面板给定；预置速度；电动电位器 10．下列功能可被激活或禁止： ①Menu Profect（菜单保护）②Reverse Direction（反向运行）③Hige Speed Flux Plus（高速磁通补偿） ④DC Input（直流输入） ⑤Reset by Power Failure（上电复位）⑥Dynamic Braking(动态制动) ⑦Power Failure Ride Through（忽略电源故障） 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 外形尺寸和安装尺寸： 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com INVERTOR-KING 增加 正转 电位器调速 复位 减小 反转 确认 退出 停车 变频王 系列安装尺寸 INVERT O R-KING 增加 正转 青岛澳德能电子有限公司 复位 减小 反转 确认 退出 电 位器 调速 停车 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com SLX 系列标准接线图 制动电阻(选配) MC BUS R R 380V(-15%) S S 480V(+10% T T BR 三相电源 U U V V W 本机遥控 可(选 +5V 2 D1 3 D2 4 D3 5 D4 6 EN E 7 DIG COM PE 13 ) 1 W RL1 14 15 16 RL2 17 18 8 SCN 9 Vref 100～10K 的 可调电位器 10 IN+ 11 IN12 AN COM 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 M 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 供电电源、变频器、电机的基本接线图 三相电源 380V±15 KM1 50/60Hz QF L1 U L2 V L3 W M KM2 停车 复/位 运行 本机遥控 可(选 电动机 1 +5V 2 D1 13 3 D2 ) RL1 14 4 D3 15 5 D4 16 6 EN RL2 7 DIG COM 17 18 8 SCN 9 Vref 100～10K 的 可调电位器 10 IN+ 11 IN12 AN COM 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com SLX 系列变频器的电气特性 1.输入电压： 380～480Vac （低压-15%～高压+25%） 3相 2.输入频率：48~62Hz 3.输出电压： 0—380V（480V）（输出电压不会超过输入电压） 4．输出频率： 频率范围： 0～200Hz 精 度： 0.1% 线 性 度： 最大频率的0.2% 5.保护等级： IP30 (NEMA1) 6.环境参数： 贮藏温度：-20～70℃ 运行温度：0～40℃（与负载有关）相对湿度：5～95% 不冷凝 海 拔：0～1000m 7.控制面板： ①▲(增加/正转) ②▼(减少/反转)③ESC（取消/退出）④←（确认）⑤◎（停车/复位） 8.控制端子： ①数字量输入： +5V和DIG COM 5Vdc电源，40mA最大电流 D1~D4和EN端数字量输入 高电平 3~5Vdc，低电平0~2Vdc ②模拟量输入： Vref和AN COM +5Vdc电源，5mA最大电流 IN+和IN差模输入： 0~5V；0~10V；0~20mA；4~20 mA； 共模输入： +25Vdc 对AN COM（模拟量输入参考地） ③继电器输出： 2组带有公共点的常开/常闭输出触点 触点电流（阻性负载） 5A @ 250Vac ；5A @ 30Vdc 触点电流 (感性负载) 2A @ 250Vac ；2A @ 30Vdc 9.用户可以调整的参数： ①Motor Voltage（电机电压）: 200～600V输出电压不能超过输入电压 ②Motor Current（电机电流）: 20～150%系统最大连续输出电流 ③Motor Frequency（电机频率）: 30～200Hz ④Motor Speed（电机转速）: 500～60倍的电机频率,单位rpm ⑤Min Frequency（最小频率）: 0～195Hz ⑥Max Frequency（最大频率）: 5～200Hz ⑦Acceleration time（加速时间）: 0.5秒～600秒 ⑧Deceleration time（减速时间）: 0.5秒～600秒 ⑨S time（S形曲线时间） ：0.01～40秒 ⑩Flux Plus（磁通补偿）: 0～150% ⑾Slip Comp（滑差补偿）: 0～150%的电机转差 ⑿直流抱闸: 0～50% 系统额定电流 ⒀载波频率: 2～16KHz ⒁限流保护: 20～110%系统正常连续输出电流 2 ⒂I t（电机过载保护）: 20～110% 系统正常连续输出电流 ⒃I2t Zero Hz（零速时I2t的保护值） ：20～110% 系统正常连续输出电流 2 2 ⒄I t cnr Hz（I t保护值的切换点）: 2～200Hz ⒅Drive Stopping（系统停车）: 可控停车；自由停车；直流制动；动态制动 ⒆Auto Restart（自动重起动）: 自动重起动次数：0～20 复 位 时 间：0.1～20分钟 ⒇References（系统给定速度基准的设定）: 模拟量输入；操作面板给定；预置速度；电动电位器 10．下列功能可被激活或禁止： ①Menu Profect（菜单保护）②Reverse Direction（反向运行）③Hige Speed Flux Plus（高速磁通补偿） ④DC Input（直流输入）⑤Reset by Power Failure（上电复位）⑥Dynamic Braking(动态制动) ⑦Power Failure Ride Through（忽略电源故障） 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872 青岛澳德能电子有限公司 网址：www.inverter-king.com E-MAIL:sales@inverter-king.com 感恩、敬业、协作、创新 ——www.inverter-king.com—— 青岛澳德能电子有限公司 Qingdao Aodeneng Electronics Co.,Ltd. 联系电话：0532-88257876 88257879 88257875 传真号码：0532-88257872 通讯地址：青岛市四方区淮阳路 23 甲-10 邮政编码：266044 青岛澳德能电子有限公司 电话：0532-88257876 88257875 传真：0532-88257872
