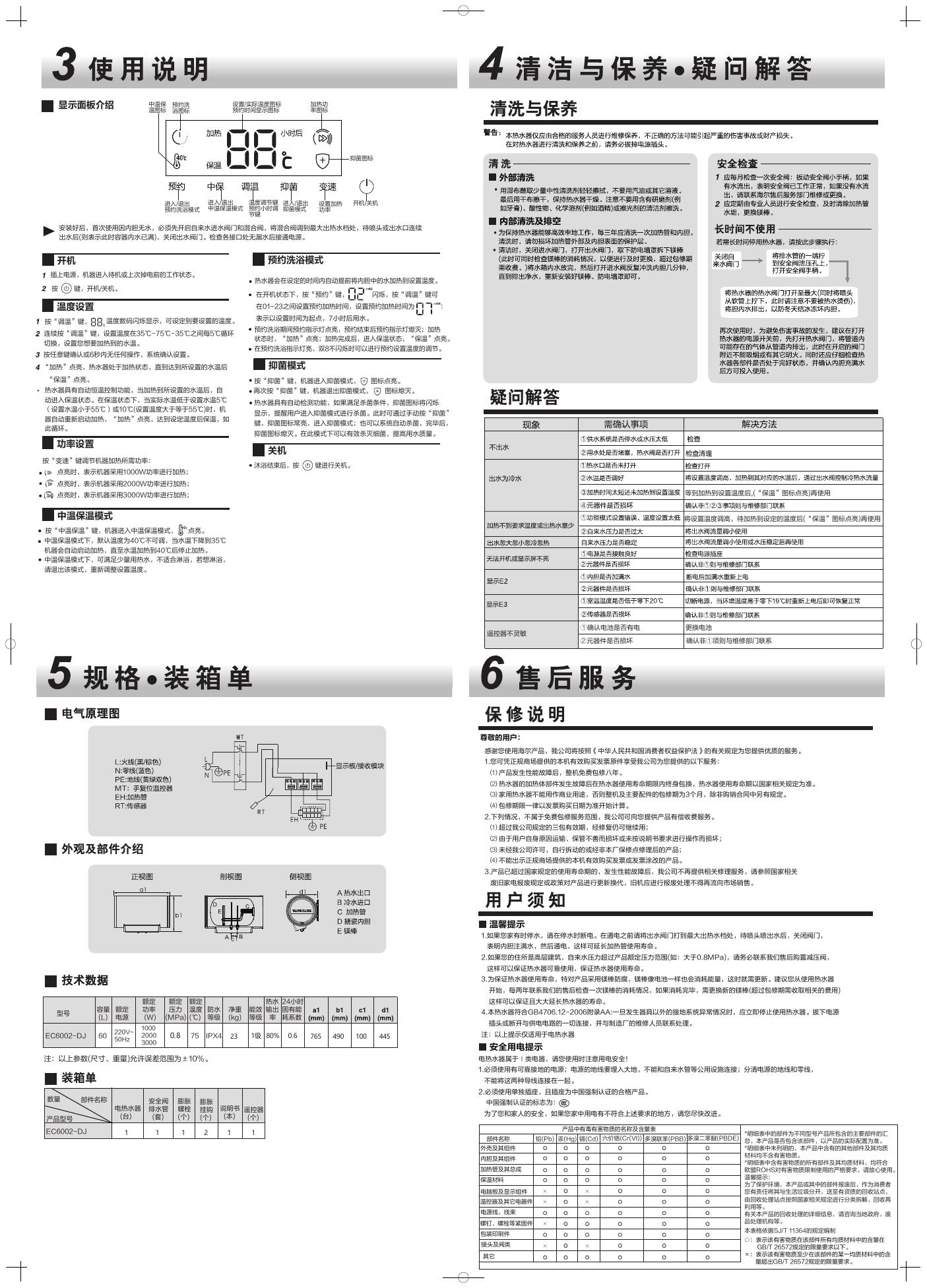

海尔Haier 电热水器 EC6002-DJ 说明书.pdf

海尔家用电热水器使用说明书好服务扫出来扫描二维码智享科技魅力型号：ＥＣ６００２－ＤＪ发现热水器有异常或闻到焦臭味的情况下，请立即切断电源，并与服务中心联系。本标识是海尔热水器公司“安全预警”专用标识，内部使用了本公司的专利技术(中国发明专利ZL01135300.7) ，在确保您安全洗浴的同时，时刻监测您家庭的地线是否带电。如本标识点亮，则表示您家的地线已经带电，应即刻停止使用并拔掉电源插头，同时切记不要触及家中任何电器的外壳，并马上联系售后部门 (售后服务电话:4006 999 999)或物业公司，由专业电工进行系统检测直至本标识熄灭。务必使用220V/50Hz的独立电源。为了确保安全，热水器应使用独立插座(禁止使用多功能插座)，并进行可靠接地，且插座质量应符合国家标准，严禁在无可靠接地的情况下使用热水器。用测电笔测量火线、零线是否接反。由于此款电热水器功率较大，为保证本机的正常工作及家庭的用电安全，在安装时必须采用与本机插头(16A)相匹配的电源插座。请勿使用破损的电源线和电源插座。及时清洁电源插头与插座上的灰尘。检查电表，电线直径是否符合热水器的额定电流，必要时请有资质的电工检查线路。禁止用湿手触碰插头，避免热水器、插头、插座被水淋湿。若因意外被浸湿后，再次使用前必须经本公司指定的专业人员检验确认，以防触电。请将热水器安装于坚实、牢固的墙壁上。使用前请仔细阅读本说明书本公司保留说明书解释权产品外观请以实物为准阅后请与发票一并妥善保存如遇产品技术或软件升级，恕不另行通知本产品只适合在中国大陆销售和使用该系列电热水器执行国家标准： GB4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》不要将热水器落地安装，不要将热水器安装于无法排水的地方。禁止在热水器附近放置易燃易爆物品。安装或维修时，严禁带电操作。非专业维修人员请勿擅自修理、维护、拆卸或改造热水器。尊敬的海尔用户：感谢您选择、使用海尔产品。我们承诺：合格证您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务： Certiﬁcate of Quality “1”：送货安装服务一次就好 “5”：五项组合服务：检验员：【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。严禁将热水器安装在室外。注意不要被热水烫伤禁止触摸供给热水的阀门和管道务必在使用前试探确认水温，合适后再使用。严禁将热水器安装在能够结冰的环境中，结冰会导致容器和水管破裂，造成烫伤和漏水。天气寒冷时，长时间不用热水器，为防止热水器内部水结冰损坏内胆，请按清洁与保养章节的介绍，排出热水器的储水。请勿将热水器的热水直接作为饮用水或类似用途使用。【C】一站式通检，对用户家其他电器逐一通检保养。【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。体现海尔真诚、贴心的服务，海尔友情提醒您：海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或青岛经济技术开发区有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导地址：青岛经济技术开发区海尔工业园在线报修地址：http://service.haier.com 售后服务热线：4006 999 999 网址：www.haier.com 价格标准手册》,也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不儿童洗浴时必须在成人的指导下进行。按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。海尔，期待您的参与！如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com, 如果电源软线损坏，为避免危险，必须由制造厂或维修部或专职人员来更换。若长时间停用热水器，请切断电源，并按照清洁与保养章节的介绍，排出热水器中的储水。版次：2017年第1版专用号：0040505661 厂家代码：V 13026 在线安装、报修。必须由本公司售后部门所属的安装人员或其指定的安装人员进行安装。热水器采用挂墙式安装。确定热水器安装位置。如(图一)所示尺寸用冲击钻在墙上钻三个直径为12mm，其中两个深95mm（上部）的孔，一个深65mm（下部）的孔。将膨胀挂钩、膨胀螺栓插入对应的墙孔中，并使其固定。抬起热水器，将热水器背面的挂墙架挂在挂钩及螺栓上。将平垫片、热水器背面连线及螺母依次安装到螺栓上 (图二)，并拧紧螺母。６０Ｌ（ｍｍ）（ｍｍ）确保挂墙架可靠的挂在挂钩上才能松手，防止热水器坠落，造成人身伤害或财产损失。将安全阀与其中一弯头预装，参照安全阀上箭头的方向（箭头指向水流方向），安装到位。另一弯头安装在出水管上。参照安全阀上箭头的方向(箭头指向水流方向)，将接口为G1/2的安全阀安装到进水管的弯头上。将排水管的一端拧到安全阀的泄压孔上，另一端接到下水道口处。可根据实际情况截短或接长排水管。连接安全阀的排水管应保持以连续向下方式倾斜安装在无霜的环境中。安装注意事项为防止意外情况的发生，必须安装本公司所提供的软管、喷头等附件，不得自己更换或替代，如果附件损坏，必须通知我公司维修部进行维修，使用我公司提供的附件更换。热水器应安装在室内。严禁将热水器安装在0℃以下能够结冰的环境中，结冰会导致容器和水管破裂，造成烫伤和漏水。管路热水器通电加热时，安全阀泄压孔会有少量水滴流出，这是因水箱受热膨胀所致，属正常现象，以此来降低水箱内水压。泄压孔应保持与大气相通，切勿将其堵塞。应集中布置，热水出口离热水使用点不宜太远。如果超过8m，应对热水管进行保温处理，以减少热量的损失。安装热水器时应预留一定空间(右侧至少300mm)，方便日后的维修保养。若热水器安装时嵌于扣板内，则右侧扣板应可活动，便于维修时拆卸塑料盖。热水器的安装位置，应选择便于使用、维修和有地漏的地方。在水箱或水管泄漏时，不会对附近或下层设施造成破坏。尽量避免安装在坐便器、浴缸、洗脸盆、门框上部，以免让用户产生压抑或不安全感。将遥控器自上而下插入支架内选择适合的位置放置。挂热水器的墙壁应坚固牢靠，能承受4倍加满水后热水器的重量。若非承重墙或空心砖墙，必须采取相应的保护措施，如加装注：1.遥控器上按键与控制面板上的同名按键使用方法相同。 2.“功能”键同“抑菌”按键。 3.按“用水模式”键，机器将在变速(1档/2档/3档)/预约/中保间切换。支架、使用穿墙螺钉、装背板等。进出水管切勿接反。安全阀应按指定位置安装，不可私自改动，安全阀的泄压孔应保持与大气相通，切勿将其堵塞。确保自来水进水压力不小于0.05MPa，最大压力不超过0.8MPa。热水器电源插座应安装在不会被水淋湿的干燥处，并最好配有防水盒，以免影响机器的正常工作。在确认机内已注满水，各接头无漏水和电源符合要求后，才可通电加热。使用注意事项热水器内胆充满水之前，切勿接通电源，以免损坏机器。使用前应将水温调整到适合的温度，以防烫伤。在热水够用的情况下，尽量调低设定温度，这样可以减少热损耗、高温腐蚀和结垢，延长热水器使用寿命。本热水器为封闭式，可以通过管道向多处供水，如：浴室浴缸、浴室喷头、厨房。请不要将汽油等易燃物品放置在热水器附近，否则可能会引起火灾等事故。６热水器出水时出现白色浑浊现象属于正常,这是由于水中溶解的空气受热膨胀后压力降低，溢出产生气泡(类似啤酒的泡沫)，无污染，无害。遥控器电池耗尽后，请参照遥控器背面所标识开关的方向用一元硬币拧开。取下纽扣电池，并更换标准的同规格纽扣电池，按原样安装好。请保证电池正极向上。盖上电池盖。注：用完后的电池，不得将其存放在高温区域或投入火中，防止爆裂。请按国家相关规定进行处理。热水器有限公司功能用水模式显示面板介绍中温保温图标设置/实际温度图标预约时间显示图标预约洗浴图标加热功率图标抑菌图标进入/退出温度调节键进入/退出中温保温模式预约小时调抑菌模式节键进入/退出预约洗浴模式设置加热功率开机/关机安装好后，首次使用因内胆无水，必须先开启自来水进水阀门和混合阀，将混合阀调到最大出热水档处，待喷头或出水口连续出水后(则表示此时容器内水已满)，关闭出水阀门。检查各接口处无漏水后接通电源。预约洗浴模式开机插上电源，机器进入待机或上次掉电前的工作状态。按热水器会在设定的时间内自动提前将内胆中的水加热到设置温度。键，开机/关机。在开机状态下，按“预约”键，温度设置按“调温”键，闪烁，按“调温”键可在01~23之间设置预约加热时间，设置预约加热时间为表示以设置时间为起点，7小时后用水。温度数码闪烁显示，可设定到要设置的温度。连续按“调温”键，设置温度在35℃-75℃-35℃之间每5℃循环切换，设置您想要加热到的水温。按任意键确认或6秒内无任何操作，系统确认设置。：预约洗浴期间预约指示灯点亮，预约结束后预约指示灯熄灭；加热状态时，“加热”点亮；加热完成后，进入保温状态，“保温”点亮。在预约洗浴指示灯亮，双8不闪烁时可以进行预约设置温度的调节。抑菌模式 “加热”点亮，热水器处于加热状态，直到达到所设置的水温后 “保温”点亮。按“抑菌”键，机器进入抑菌模式，热水器具有自动恒温控制功能，当加热到所设置的水温后，自动进入保温状态。在保温状态下，当实际水温低于设置水温5℃ （设置水温小于55℃）或10℃(设置温度大于等于55℃)时，机器自动重新启动加热，“加热”点亮，达到设定温度后保温，如此循环。再次按“抑菌”键，机器退出抑菌模式，图标点亮。图标熄灭。热水器具有自动检测功能，如果满足杀菌条件，抑菌图标将闪烁显示，提醒用户进入抑菌模式进行杀菌。此时可通过手动按“抑菌” 键，抑菌图标常亮，进入抑菌模式；也可以系统自动杀菌，完毕后，抑菌图标熄灭。在此模式下可以有效杀灭细菌，提高用水质量。功率设置关机按“变速”键调节机器加热所需功率：沐浴结束后，按点亮时，表示机器采用1000W功率进行加热；键进行关机。点亮时，表示机器采用2000W功率进行加热；点亮时，表示机器采用3000W功率进行加热；等到加热到设置温度后,(“保温”图标点亮)再使用中温保温模式将设置温度调高，待加热到设定的温度后(“保温”图标点亮)再使用按“中温保温”键，机器进入中温保温模式，点亮。中温保温模式下，默认温度为40℃不可调，当水温下降到35℃ 机器会自动启动加热，直至水温加热到40℃后停止加热。中温保温模式下，可满足少量用热水，不适合淋浴，若想淋浴，请退出该模式，重新调整设置温度。遥控器不灵敏 ①确认电池是否有电更换电池 ②元器件是否损坏确认非①项则与维修部门联系尊敬的用户：感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。 1.您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务： ⑴ 产品发生性能故障后，整机免费包修八年。 ⑵ 热水器的加热体部件发生故障后在热水器使用寿命期限内终身包换，热水器使用寿命期以国家相关规定为准。 ⑶ 家用热水器不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。 ⑷ 包修期限一律以发票购买日期为准开始计算。 2.下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。 ⑴ 超过我公司规定的三包有效期，经修复仍可继续用； ⑵ 由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏； ⑶ 未经我公司许可，自行拆动的或经非本厂保修点修理后的产品； ⑷ 不能出示正规商场提供的本机有效购买发票或发票涂改的产品。 3.产品已超过国家规定的使用寿命期的，发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新换代，旧机应进行报废处理不得再流向市场销售。温馨提示 1.如果您家有时停水，请在停水时断电。在通电之前请将出水阀门打到最大出热水档处，待喷头喷出水后，关闭阀门，表明内胆注满水，然后通电，这样可延长加热管使用寿命。 2.如果您的住所是高层建筑，自来水压力超过产品额定压力范围(如：大于0.8MPa)，请务必联系我们售后购置减压阀，这样可以保证热水器可靠使用，保证热水器使用寿命。 3.为保证热水器使用寿命，特对产品采用镁棒防腐，镁棒像电池一样也会消耗能量，这时就需更新。建议您从使用热水器开始，每两年联系我们的售后检查一次镁棒的消耗情况，如果消耗完毕，需更换新的镁棒(超过包修期需收取相关的费用) 容量额定 (L) 电源型号 EC6002-DJ 60 220V~ 50Hz 额定功率 (W) 额定额定压力温度防水 (MPa) (℃) 等级 1000 2000 3000 ０．８ 75 IPX4 净重 (kg) 热水 24小时能效输出固有能等级率耗系数２３１级８０％０．６这样可以保证且大大延长热水器的寿命。 4.本热水器符合GB4706.12-2006附录AA:一旦发生器具以外的接地系统异常情况时，应立即停止使用热水器。拔下电源插头或断开与供电电路的一切连接，并与制造厂的维修人员联系处理。７６５４９０１００４４５注：以上提示仅适用于电热水器安全用电提示注：以上参数(尺寸、重量)允许误差范围为±10%。电热水器属于Ⅰ类电器，请您使用时注意用电安全！ 1.必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。数量 2.必须使用单独插座，且插座为中国强制认证的合格产品。部件名称产品型号 EC6002-DJ 电热水器 (台) 安全阀排水管 (套) 膨胀螺栓 (个) 膨胀挂钩 (个) １１１２说明书遥控器 (本) (个) １１中国强制认证的标志为：为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进。产品中有毒有害物质的名称及含量表 *明细表中的部件为不同型号产品所包含的主要部件的汇铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯(PBB) 多溴二苯醚(PBDE) 总，本产品是否包含该部件，以产品的实际配置为准。 ○ ○ ○ ○ ○ ○ *明细表中未列明的，本产品中含有的其他部件及其均质材料均不含有害物质。 ○ ○ ○ ○ ○ ○ 内胆及其组件 *明细表中含有害物质的所有部件及其均质材料，均符合加热管及其总成 ○ ○ ○ ○ ○ ○ 欧盟ROHS对有害物质限制使用的严格要求，请放心使用。温馨提示： ○ ○ ○ ○ ○ ○ 保温材料为了保护环境，本产品或其中的部件报废后，作为消费者 ○ ○ ○ ○ × × 电脑板及显示组件您有责任将其与生活垃圾分开，送至有资质的回收站点，由回收处理站点按照国家相关规定进行分类拆解、回收再 ○ ○ ○ ○ × × 温控器及其它电器件利用等。电源线、线束 ○ ○ ○ ○ ○ ○ 有关本产品的回收处理的详细信息，请咨询当地政府，废品处理机构等。 × 螺钉、螺栓等紧固件 ○ ○ ○ ○ ○ 部件名称外壳及其组件包装印刷件 ○ ○ ○ ○ ○ ○ 接头及阀类 × ○ × ○ ○ ○ 其它 ○ ○ ○ ○ ○ ○ 本表格依据SJ/T 11364的规定编制 ○：表示该有害物质在该部件所有均质材料中的含量在 GB/T 26572规定的限量要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
