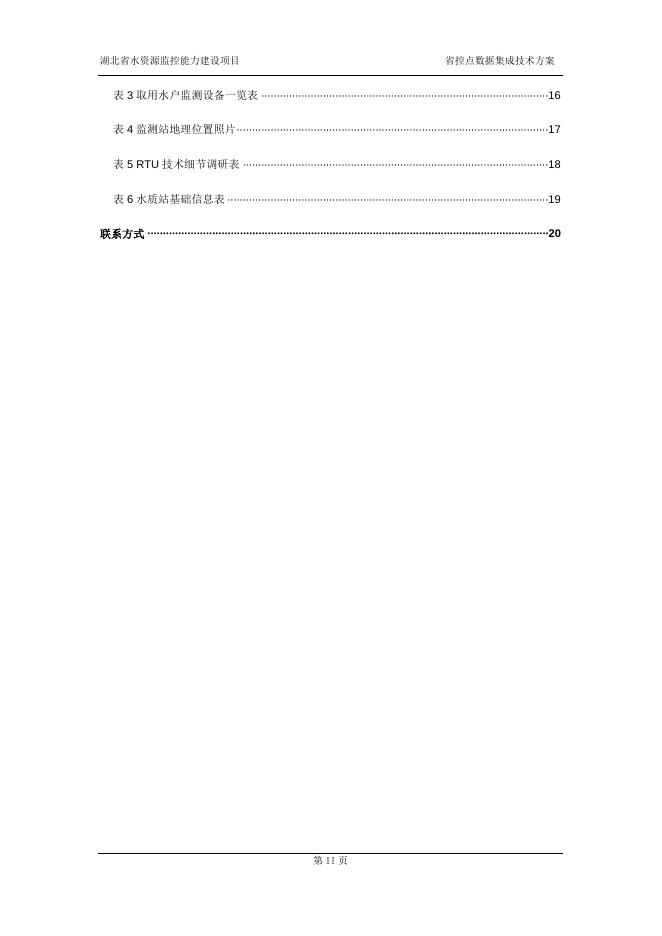

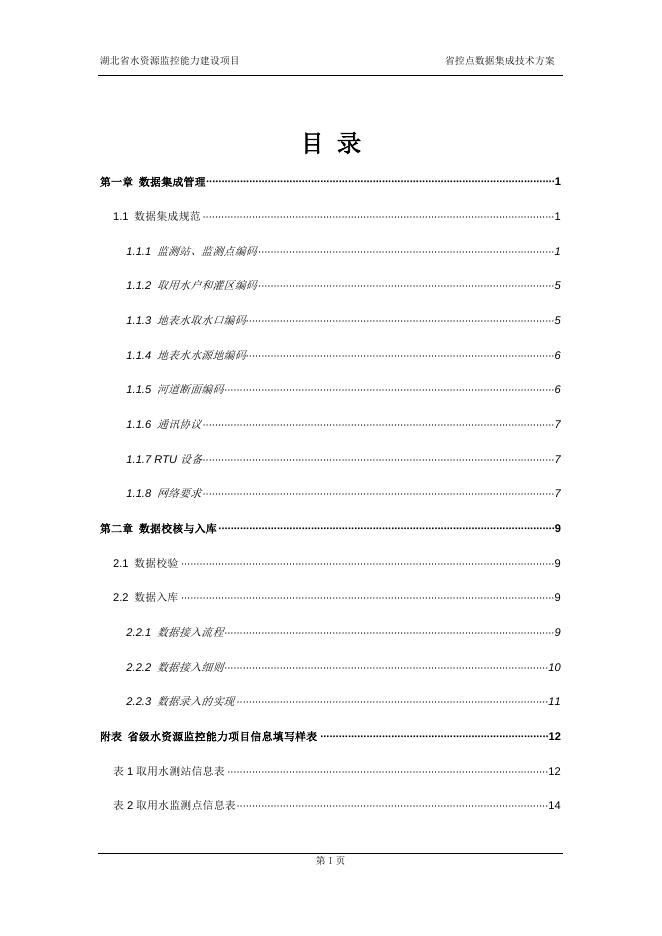

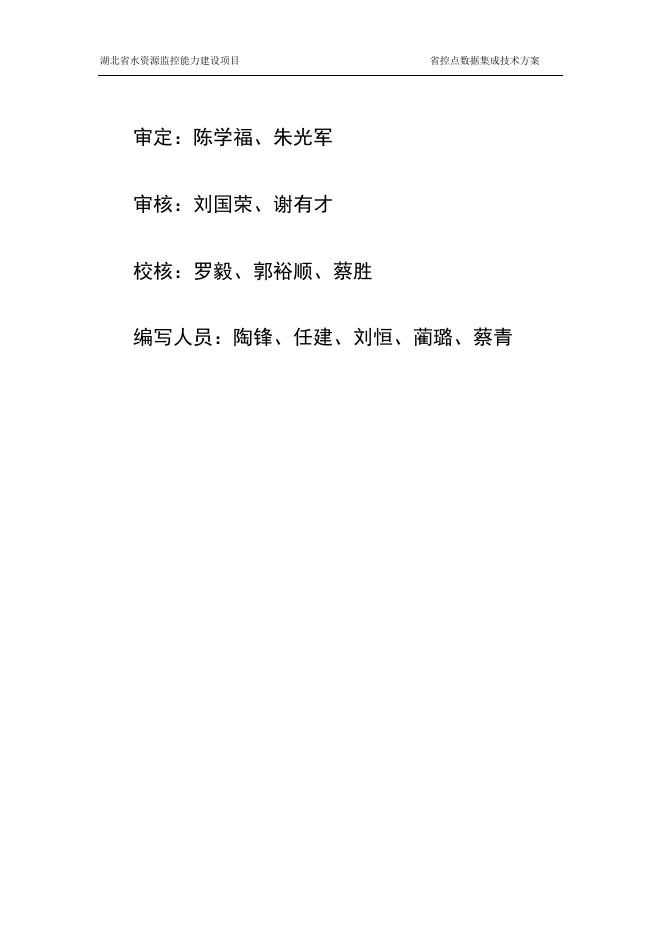

湖北省水资源监控能力建设项目 省控点数据集成技术方案 湖北省水资源监控能力建设项目 省控点数据集成 技术方案 项目组织单位：湖北省水利厅 方案编制单位：湖北省水利厅信息中心 方案编制日期：二〇一五年一月 湖北省水资源监控能力建设项目 省控点数据集成技术方案 审定：陈学福、朱光军 审核：刘国荣、谢有才 校核：罗毅、郭裕顺、蔡胜 编写人员：陶锋、任建、刘恒、蔺璐、蔡青 湖北省水资源监控能力建设项目 省控点数据集成技术方案 目 录 第一章 数据集成管理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1 1.1 数据集成规范 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1 1.1.1 监测站、监测点编码 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1 1.1.2 取用水户和灌区编码 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5 1.1.3 地表水取水口编码∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5 1.1.4 地表水水源地编码∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6 1.1.5 河道断面编码 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6 1.1.6 通讯协议 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 1.1.7 RTU 设备 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 1.1.8 网络要求 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 第二章 数据校核与入库 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9 2.1 数据校验 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9 2.2 数据入库 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9 2.2.1 数据接入流程 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9 2.2.2 数据接入细则 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10 2.2.3 数据录入的实现 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11 附表 省级水资源监控能力项目信息填写样表 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12 表 1 取用水测站信息表 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12 表 2 取用水监测点信息表∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙14 第I页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 表 3 取用水户监测设备一览表 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16 表 4 监测站地理位置照片∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙17 表 5 RTU 技术细节调研表 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18 表 6 水质站基础信息表 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19 联系方式 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20 第 II 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 第一章 数据集成管理 1.1 数据集成规范 监测站、监测点、取用水户、灌区、地表水取水口、地表水水源地、河道断 面的编码遵循标准规范：《国家水资源监控能力建设项目标准信息分类及编码规 定 SZY102-2013》 ；通讯协议需要遵循的标准规范是《国家水资源监控能力建设 项目标准监测数据传输规约 SZY206-2013》。 1.1.1 监测站、监测点编码 监测站和监测点关系：取用水户以测站为单位，测站以 RTU 为单位，一个 取用水户可以建立多个测站，一个测站接入多个测点。一个 RTU 代表一个测站， 一个 RTU 可以连接多个测量传感器，每个传感器相当于一个测点，测站和测点 的编码由各施工方按照编码规则制定。 取用水测站代码由 10 位数字表示。代码格式为 PPRRCCNNNN。PPRRCC 为 6 位数字，是取用水测站所在县级行政区划代码。NNNN 为 4 位数字和大写 英文字母的组合，表示取用水测站在该行政区中的顺序编号，优先采用 0001～ 9999 的数字字符，当阿拉伯数字不足以表达时，可按照 A、B、C...的顺序使用 大写英文字母（其中字母 I、O、Z 舍弃不用）。 取用水监测点代码由 13 位数字和大写英文字母的组合码表示，代码格式为 PPRRCCNNNNTTT。PPRRCCNNNN 为 10 位数字和大写英文字母的组合，表 示监测点对应的取用水测站代码，TTT 为 3 位数字，表示监测点在对应的取用 水测站中的顺序编号，取值 001～999。 由于建设国控级取用水测站共 344 个，部分编码已经占用，所以省控级取 用水测站编码需要参照《省控点取用水测站编码范围表》进行编写。如表所示。 表 1 取用水测站可用编码情况表 城市名称 武汉市 序号 1 行政区 划 420101 区县 市辖区 第1页 已使用编码 范围 0004 可以使用编码范围 0005-9999 湖北省水资源监控能力建设项目 城市名称 武汉市 序号 2 3 4 省控点数据集成技术方案 区县 行政区 划 江岸区 江汉区 硚口区 420102 420103 420104 汉阳区 武昌区 420105 420106 青山区 洪山区 东西湖区 汉南区 蔡甸区 江夏区 黄陂区 新洲区 市辖区 黄石港区 西塞山区 下陆区 铁山区 阳新县 大冶市 市辖区 茅箭区 张湾区 郧 县 郧西县 竹山县 竹溪县 房 县 丹江口市 市辖区 西陵区 伍家岗区 点军区 虎亭区 夷陵区 远安县 420107 420111 420112 420113 420114 420115 420116 420117 420201 420202 420203 420204 420205 420222 420281 420301 420302 420303 420321 420322 420323 420324 420325 420381 420501 420502 420503 420504 420505 420506 420525 5 6 7 黄石市 十堰市 宜昌市 8 9 10 11 12 13 14 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 第2页 已使用编码 范围 0008(0004 没有使用) 0005 0005 0013(0010、 0011 没有使 用) 0004 0016(0015 没有使用) 0009 0007 暂无 0001 0003 0002 0011 暂无 0011 0014 暂无 暂无 0001 暂无 暂无 0003 0002 0002 0001 0002 0002 0002 0003 暂无 0004 暂无 0001 暂无 暂无 0001 可以使用编码范围 0009-9999 0006-9999 0006-9999 0014-9999 0005-9999 0017-9999 0010-9999 0008-9999 0001-9999 0002-9999 0004-9999 0003-9999 0012-9999 0001-9999 0012-9999 0015-9999 0001-9999 0001-9999 0002-9999 0001-9999 0001-9999 0004-9999 0003-9999 0003-9999 0002-9999 0003-9999 0003-9999 0003-9999 0004-9999 0001-9999 0005-9999 0001-9999 0002-9999 0001-9999 0001-9999 0002-9999 湖北省水资源监控能力建设项目 城市名称 宜昌市 襄阳市 鄂州市 荆门市 孝感市 荆州市 省控点数据集成技术方案 序号 8 9 10 11 12 13 14 1 2 3 4 5 6 7 8 9 10 1 2 3 4 1 2 3 4 5 6 1 2 3 4 5 6 7 区县 兴山县 秭归县 长阳土家族自治县 五峰土家族自治县 宜都市 当阳市 枝江市 市辖区 襄城区 樊城区 襄阳区 南漳县 谷城县 保康县 老河口市 枣阳市 宜城市 市辖区 梁子湖区 华容区 鄂城区 市辖区 东宝区 掇刀区 京山县 沙洋县 钟祥市 市辖区 孝南区 孝昌县 大悟县 云梦县 应城市 安陆市 行政区 划 420526 420527 420528 420529 420581 420582 420583 420601 420602 420606 420607 420624 420625 420626 420682 420683 420684 420701 420702 420703 420704 420801 420802 420804 420821 420822 420881 420901 420902 420921 420922 420923 420981 420982 8 1 2 3 汉川市 市辖区 沙市区 荆州区 420984 421001 421002 421003 第3页 已使用编码 范围 0003 0002 0001 暂无 0004 0001 0003 暂无 0011 0007 暂无 0002 0001 暂无 0002 0003 0001 暂无 暂无 暂无 0013 暂无 0005 0002 0001 0001 0002 暂无 暂无 0001 0005 暂无 0010 0001 0020(0001、 0017 没有使 用) 暂无 0006 0001 可以使用编码范围 0004-9999 0003-9999 0002-9999 0001-9999 0005-9999 0002-9999 0004-9999 0001-9999 0012-9999 0008-9999 0001-9999 0003-9999 0002-9999 0001-9999 0003-9999 0004-9999 0002-9999 0001-9999 0001-9999 0001-9999 0014-9999 0001-9999 0006-9999 0003-9999 0002-9999 0002-9999 0003-9999 0001-9999 0001-9999 0002-9999 0006-9999 0001-9999 0011-9999 0002-9999 0021-9999 0001-9999 0007-9999 0002-9999 湖北省水资源监控能力建设项目 城市名称 荆州市 黄冈市 咸宁市 随州市 恩施土家族 苗族自治州 仙桃市 潜江市 天门市 省控点数据集成技术方案 序号 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 区县 公安县 监利县 江陵县 石首市 洪湖市 松滋市 市辖区 黄州区 团风县 红安县 罗田县 英山县 浠水县 蕲春县 黄梅县 麻城市 行政区 划 421022 421023 421024 421081 421083 421087 421101 421102 421121 421122 421123 421124 421125 421126 421127 421181 11 1 2 3 4 5 6 7 1 2 3 1 2 3 4 5 6 7 8 1 1 1 武穴市 市辖区 咸安区 嘉鱼县 通城县 崇阳县 通山县 赤壁市 市辖区 曾都区 广水市 恩施市 利川市 建始县 巴东县 宣恩县 咸丰县 来凤县 鹤峰县 \ \ \ 421182 421201 421202 421221 421222 421223 421224 421281 421301 421302 421381 422801 422802 422822 422823 422825 422826 422827 422828 429004 429005 429006 第4页 已使用编码 范围 0002 0001 0002 0001 0002 0001 暂无 0004 0002 0001 0001 0004 0002 0002 0003 0004 0005(0003、 0004 没有使 用) 暂无 0010 0005 0002 0006 0002 0010 暂无 0003 0007 0001 0003 0001 0001 0001 0001 0002 0002 0001 0003 0002 可以使用编码范围 0003-9999 0002-9999 0003-9999 0002-9999 0003-9999 0002-9999 0001-9999 0005-9999 0003-9999 0002-9999 0002-9999 0005-9999 0003-9999 0003-9999 0004-9999 0005-9999 0006-9999 0001-9999 0011-9999 0006-9999 0003-9999 0007-9999 0003-9999 0011-9999 0001-9999 0004-9999 0008-9999 0002-9999 0004-9999 0002-9999 0002-9999 0002-9999 0002-9999 0003-9999 0003-9999 0002-9999 0004-9999 0003-9999 湖北省水资源监控能力建设项目 城市名称 神农架林区 序号 1 省控点数据集成技术方案 行政区 划 429021 区县 \ 已使用编码 范围 暂无 可以使用编码范围 0001-9999 1.1.2 取用水户和灌区编码 (1) 取用水户 按 GB 11714-1997 的规定执行，由 9 位数字和大写英文字母的组合码表 示。 非法人单位涉水组织机构代码按照 GB 11714-1997 第 3 章的规定编制， 由 9 位数字和大写英文字母的组合码表示，代码格式为 AAAPPNNNM。其 中 AAA 为 3 位字母，取“PDY”；PP 为 2 位数字，表示非法人单位涉水组 织机构所在省级行政区划的代码， NNN 为 3 位数字或大写英文字母，表示 同一省级行政区划内的非法人单位涉水组织机构的顺序编号，从 001 起顺序 编号，数字不足以满足要求时应按顺序使用大写英文字母；M 为一位校验码， 具体按 GB 11714-1997 第 2.1.2 条的公式计算。 (2) 灌区 灌区代码采用第一次全国水利普查的编码成果，由 12 位数字表示，其代 码格式为 PPRRCCNNNNNN； PPRRCC 为 6 位数字，是灌区所在县级行政区划代码。跨行政区的灌区， 采用上一级行政区划代码；跨省级行政区的对象，约定使用 888888； NNNNNN 为 6 位数字，是灌区在所属行政区中的顺序编号，取值范围 为 000001~999999。 1.1.3 地表水取水口编码 地表水取水口代码采用第一次全国水利普查的编码成果，由12位数字表示， 其代码格式为PPRRCCNNNNNN。 PPRRCC为6位数字，是地表水取水口所在县级行政区划代码。 第5页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 NNNNNN 为 6 位数字，是地表水取水口在所属行政区中的顺序编号，取值范围 为 000001~999999。 1.1.4 地表水水源地编码 地表水水源地采用第一次全国水利普查的编码成果，由12位数字表示，其代 码格式为PPRRCCNNNNNN。 PPRRCC为6位数字，是地表水水源地所在县级行政区划代码。跨行政区的水 源地，采用上一级行政区划代码；跨省级行政区的对象，约定使用888888。 NNNNNN 为 6 位数字，表示地表水水源地在该行政区中的顺序编号，取值范围 为 000001~999999。 1.1.5 河道断面编码 河道断面由16位大写英文字母和数字的组合码表示，其代码格式为 BTFFFFFFFFFYNNNY。BTFFFFFFFFF为12位数字和大写英文字母的组合码，对应河 道断面所在的河流代码。NNN为3位数字表示该区域（流域，水系）内某个河道断 面的编号。Y为1位数字，表示断面位置代码，具体见下表。 表 2 断面位置代码名称表 代码 名称 1 上游河段横断面 2 中游河段横断面 3 下游河段横断面 4 上游河段纵断面 5 中游河段纵断面 6 下游河段纵断面 9 其他 第6页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 1.1.6 通讯协议 监测站与数据监测中心通讯的传输规约：《水资源监测数据传输规约》 （SZY206-2012）。 1.1.7 RTU 设备 设备选型必须通过水利部水资源相关监测要求和指定单位相关检测，其中 DTU 模块必须支持一发多收，能够同时向市、省两级接收平台发送数据。同时 需要注意 RTU 的在线时间和上报频率，应该避免出现 RTU 长时间在线或者出 现在线时间太短的情况。按照通讯规约的要求，RTU 可以采用常在线模式和需 要上报时再连接的模式。为了方便用户配置 RTU 参数，要求采用需要上报时再 连接模式 RTU 设备的在线时间不能短于 5 分钟。同时，RTU 设备与中心站建立 链接时，能够自动补发未能成功发送到中心站的自报数据，并且用书面形式告知 业主 RTU 能够补发的自报数据的天数。 1.1.8 网络要求 RTU 设备内插入的 sim 卡运营商必须是中国移动，并且能够通过运营商配 置后通过 VPN 专线接入到省级现有接收平台。 各个施工方可以购买武汉或者所在市的移动 sim 卡。共分为两种方案，直接 接入省厅网络方案和通过各地市自建网络再接入省厅网络方案。 方案一：直接接入省厅网络 施工方统一在武汉市购买移动 sim 卡，将数据通过 VPN 专线接入省级接收 平台。 省级平台接入 IP：172.16.101.5；端口号：9093（通过移动运营商 VPN 连 接） 省内 GPRS-VPN APN ID：WHHBSWSZYJ.HB 办理方式 第7页 APN 号：374 湖北省水资源监控能力建设项目 省控点数据集成技术方案 与武汉中国移动签订相关业务合作协议，统一由武汉移动开卡并加入省水利 厅 GPRS-VPN 专网 APN。实体号卡，邮寄配送。 收费期 收费期自业务正式开始使用之日起计算，乙方正式开始向甲方收费，并预存 一年费用。 收费项目 专用 SIM 卡制卡费：免费； GPRS 卡通信费用为：流量套餐 30 M/月、资费 11 元/月、超出部门资费 0.01 元/KB 方案二：通过各地市自建网络再接入省厅网络 自建网络: 新增 2M 传输专线，700 元/月 省级平台接入 IP：172.16.101.5；端口号：9093（通过移动运营商 VPN 连 接） 新增 GPRS-VPN APN ID：申请新增（免费） 自购路由器，搭建 GRE 加密通道。 办理方式 与当地中国移动签订相关业务合作协议，由当地移动开卡并申请 GPRS-VPN 专网 APN，新增专线接入服务器。 收费期 收费期自业务正式开始使用之日起计算，乙方正式开始向甲方收费，并预存 一年费用。 收费项目 专用 SIM 卡制卡费：免费； 第8页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 GPRS 卡通信费用为：流量套餐 30 M/月、资费 11 元/月、超出部门资费 0.01 元/KB。 第9页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 第二章 数据校核与入库 2.1 数据校验 检测数据格式是否符合规范，各站点编码是否符合规则。定期查看上报的数 据是否正常抽取入库。 2.2 数据入库 数据入库包括数据接入流程、数据接入细则以及数据录入的实现。 2.2.1 数据接入流程 为保障我省水资源省级监控点数据顺利接入到现有省级平台，需要各个施工 方配合完成以下工作。 第一、各施工方在施工前请提交《XX 市水资源省级监控点数据集成接入计 划》。 该计划包括：网络环境接入方案、各测站及测点编码、《省级水资源监控能 力项目信息填写样表》（见附表，以下简称《样表》），计划提交湖北省水资源监 控能力建设项目办审核，审核通过后，各个施工方才可按照相应网络环境及编码 规则实施。 第二、填写《省级水资源监控能力项目信息表》并登录“湖北省水资源管理 系统监测信息服务平台”进行基础信息录入。 在实施的过程中，对于取用水监控体系（取水口和灌区自动监测站）和市界 监控体系（自动监测站），安装一个监测点，填写一份《省级水资源监控能力项 目信息表》的表 1 至表 5（以下简称信息表），将《信息表》提交给湖北省水资 源监控能力建设项目办审核，在“湖北省水资源管理系统监测信息服务平台” （以 下简称“监测信息平台”）进行测站和监测点基础信息的录入；对于重要水源地 巡测任务和水功能区巡测任务，需要填写信息表的表 6，将《信息表》提交给湖 北省水资源监控能力建设项目办审核。审核通过后，然后再进行下一个监测点的 第 10 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 实施工作。 第三、各施工方在施工完成后，需要提供《信息表》的电子文档和纸质文档。 第四、施工方与接收平台的建设方进行测试联调。 各个施工方需预先准备联调测试设备，与省级接收平台的建设方西安山脉进 行通讯协议的报文上报和指令下发的相关测试工作，进行测试联调以后，才能发 送到省级平台，进行正常的数据接收和上报。 2.2.2 数据接入细则 施工方需要提供的资料是《XX 市水资源省级监控点数据集成接入计划》、 《信息表》，并在“湖北省水资源管理系统监测信息服务平台”录入测站和监测 点基础信息。以武汉市为例。 (1) 提交《武汉市水资源省级监控点数据集成接入计划》 《计划》包括武汉市水资源省级监控点的网络环境；各个测站和测点的编码， 以取用水为例。需要进行取用水测站和取用水监测点进行命名和编码。例如：取 用水测站名称为：武钢苗圃 1 号站，取用水测站编码为：4201010001；取用水 监测点名称为：武钢苗圃 1 号站一号点，取用水测站编码为：4201010001001； 省控点可用编码参看 1.1.1 表 1 取用水测站可用编码情况表。《省级水资源监控 能力项目信息样表》 ，参看附表。《计划》提交给提交湖北省水资源监控能力建设 项目办进行审核，待审核通过后，施工方可以根据相应网络环境及编码规则实施， 并且按照《计划》中的《样表》进行基础信息的填写。 (2) 填写《信息表》 《信息表》共分为 6 个子表，主要分为《表 1 取用水测站信息表》 、 《表 2 取 用水监测点信息表》 、 《表 3 取用水户监测设备一览表》 、《监测站地理位置照片》、 《RTU 技术细节调研表》和《水质站基础信息表》 。表格的填写参看样表。 (3) 录入基本信息 进入“监测信息平台”（http://219.140.162.169:3379/ucp/main.htm），用户 第 11 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 名密码以武汉市为例，用户名为 WH，密码为 123456，详细用户名密码届时会 进行公布。进入基础信息的录入。信息录入界面如下图。 图 1 取用水测站基础信息录入界面 (4) 监测数据上报 各个施工方将数据传送到省级平台时，需要填写《RTU 技术细节调研表》 （见 附表）。并且联系西安山脉的工程师（见联系方式） ，进行测试联调，一方面测试 网络情况，确保网络通畅，另外一方面联调自报报文，下发测试指令进行联调， 确保数据上报正常。西安山脉的工程师对测试联调结果进行记录，形成《XXX 联调记录》 ，确保数据能够成功上报后，各个施工方才能将数据上报给省级平台。 2.2.3 数据录入的实现 数据的录入主要包括两个方面：基础数据（取用水测站基本信息、取用水监 测点基本信息、工况基本信息）和监测数据通过配置 TI 任务从监测信息服务平 台数据库抽取到水资源汇聚库、然后进入水资源综合业务库；基础数据中的关系 数据通过收集整理后，统一导入数据库。 第 12 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 附表 省级水资源监控能力项目信息填写样表 表 1 取用水测站信息表 长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝集团第四工程有限公司二江 1 号站取用水测站基本信息表 (以 RTU 为测站单位) 序号 名称 1 监测站编码 4205020003 必填 2 取用水测站名称 长江葛洲坝集团第四工程有限公司二江 必填 3 取用水测站类别 地表水取水站 必填 4 取用水户名称 长江葛洲坝集团第四工程有限公司 必填 5 取用水户编码 PDY420058 必填 取用水户归属行政层级 给取用水户颁发取水许可证机关的行政层级代码，若有多个颁证机关，填写其中最高的层级 6 代码 内 容 备注 代码，如省、市、县均有，则填写省级行政区划代码 7 所在地 测站代表点所在地县级以下详细地址（XX 县 XX 街道 XX 号） 8 联系人 9 基面类型 54 年黄海高程系 10 基面高程 221 11 修正基值 1.03 联系人姓名 联系人电话 第 13 页 所在单位 必填 必填 必填 湖北省水资源监控能力建设项目 省控点数据集成技术方案 12 修正参数 用于确定将相对水位根据修正基值修正到基面高程的公式的参数 13 测井类型 专用井 14 测井地面高程 221 15 设站年月 76.5 必填 16 管理单位名称 宜昌市水务局 必填 17 经度 111°16′53″ 必填 18 纬度 30°44′12″ 必填 19 RTU 设备编码 BE1322SM58N-011K2 必填 20 关联监测点名称 长江葛洲坝第四工程有限公司二江 1 号站一号点 必填 21 是否为行政区界断面 □是 所在的取水测站 必填 □否 22 断面名称 如为断面的测站必填 23 断面编码 如为断面的测站必填 24 行政区界断面级别 25 上游行政区代码 如为断面的测站必填 26 下游行政区代码 如为断面的测站必填 27 是否为灌区所在的取 水测站 □省际行政区界断面 □市际行政区界断面 □是 □否 □县际行政区界断面 如为断面的测站必填 必填 28 关联灌区名称 如为灌区的测站必填 29 关联灌区编码 如为灌区的测站必填 第 14 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 30 灌区类型 31 灌区面积 32 灌区规模 33 灌区所在管理单位 34 通讯模块信息 □水库灌区 □引水灌区 □提水灌区 □井灌区 如为灌区的测站必填 □混合灌区 如为灌区的测站必填 灌区范围内总灌溉面积，计量单位为万亩，计至两位小数 如为灌区的测站必填 □大型（灌溉面积30万亩以上）□中型（灌溉面积1～30万亩）□小型（灌溉面积1万亩以下） 如为灌区的测站必填 SIM 引示号 1381223321 VPN IP SIM 卡 PIN 121212112 通信运营商 移动 必填 备注：联系人为取用水测站具体位置的联系人、联系电话与所在单位 表 2 取用水监测点信息表 长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝第四工程有限公司二江 1 号站取用水测站长江葛洲坝第四工程有限公司二江 1 号站一号点取用水监测点基本信息表 序号 名称 内 1 监测点编码 4205020003001 必填 2 监测点名称 长江葛洲坝第四工程有限公司二江 1 号站一号点 必填 3 监测点地址 测站代表点所在地县级以下详细地址（XX 县 XX 街道 XX 号+设备具体位置） 必填 4 所属测站名称 长江葛洲坝第四工程有限公司二江 1 号站 必填 第 15 页 容 备注 湖北省水资源监控能力建设项目 省控点数据集成技术方案 5 所属测站编码 4205020003 6 关联地表水取水口名称 必填 7 地表水取水口编码 必填 8 关联水源地名称 必填 9 水源地编码 必填 10 所属 RTU 设备编码 BE1322SM58N-011K2 必填 11 所属取用水户名称 长江葛洲坝集团第四工程有限公司 必填 12 所属取用水户编码 PDY420058 必填 13 监测项目 流量 必填 14 监测类型 直接监测 必填 15 水源类型 河道 必填 16 取水管信息 17 经度 111°16′53″ 必填 18 纬度 30°44′12″ 必填 材质 无缝钢管 必填 管径 30MM 型号 必填 备注：1.监测项目：水位、水量 2.监测类型：直接监测、间接监测 3.水源类型：地表水:河道、水库、湖泊、其他地表水；地下水：浅层水、承压水、地热水、矿泉水、岩溶水、 其他地下水 第 16 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 表 3 取用水户监测设备一览表 长江葛洲坝集团第四工程有限公司取用水户监测设备一览表 序号 名称 型号 编号 单位 数量 备注 1 流量计 LGVH0021 2001 个 1 必填 2 RTU W5100N-G 001 个 1 必填 3 DTU 通讯模块 cvg2100N-G 001 个 1 必填 4 太阳能及充电控制器 TYN230-G 0023 块 1 必填 5 蓄电池 XDC310-F 012 块 2 必填 6 信号及电源避雷器 BLZ003-1 1011 套 1 必填 7 水位计 8 ……………… 9 承建方签字：____________ 监理签字：____________ 甲方签字：__________ 第 17 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 表 4 监测站地理位置照片 长江葛洲坝集团第四工程有限公司取用水户长江葛洲坝集团第四工程有限公司二江 1 号站取用水监测站地理位置照片 地图经纬度照片 地标参照物照片 第 18 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 表 5 RTU 技术细节调研表 公司名称 XXXXX 公司 问题 答案 说明 贵公司承建哪几个地市？ 必填 贵公司的 RTU 是哪个厂家生产的？ 必填 贵公司的 RTU 是否遵循 szy206 通信协议？ 必填 贵公司的测站有几种类型？ 必填 测站类型分别是哪些？ 必填 每种类型测站上报数据内容分别是什么？ 必填 每种类型测站上报数据内容分别是什么？(报文内容示例) 必填 第 19 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 表 6 水质站基础信息表 *填报单位： *填报时间 *填报人： * 水质站编码 * 水质站名称 * 经度 * 纬度 * 所在区县级行政区 设站年月 * 具体地址 * 监测方式 □自动 □人工 □自动人工相结合 * 管理单位名称 管理单位组织机构码 * 监测单位 * 水资源三级分区 * 水域类型 □河流 □湖泊 □水库 * 所在河流名称 * 所在河流编码 * 代表河长 * 所在水系 * 所在湖泊 * 所在湖泊编码 * 代表面积 * 所在水库 * 所在水库编码 * 代表库容 距河口距离（KM） 汛期开始时间 汛期结束时间 * 所在河道断面 * 所在河道断面编码 * 边界站标志 □省界 □地（市）界 □区县界 * 水源地站标志 □是 □否 * 所在水源地 * 所在水源地编码 * 所在水功能区 * 所在水功能区编码 第 20 页 湖北省水资源监控能力建设项目 省控点数据集成技术方案 联系方式 任建(西安山脉) tel: 18191330405 qq:77074173 闻畏(东华软件)tel: 15927614346 qq: 306080117 邮箱: 306080117@qq.com 胡俊(北京慧图)tel :18507161023 qq: 874305595 邮箱: 874305595@qq.com 第 21 页 邮箱: 77074173@qq.com
