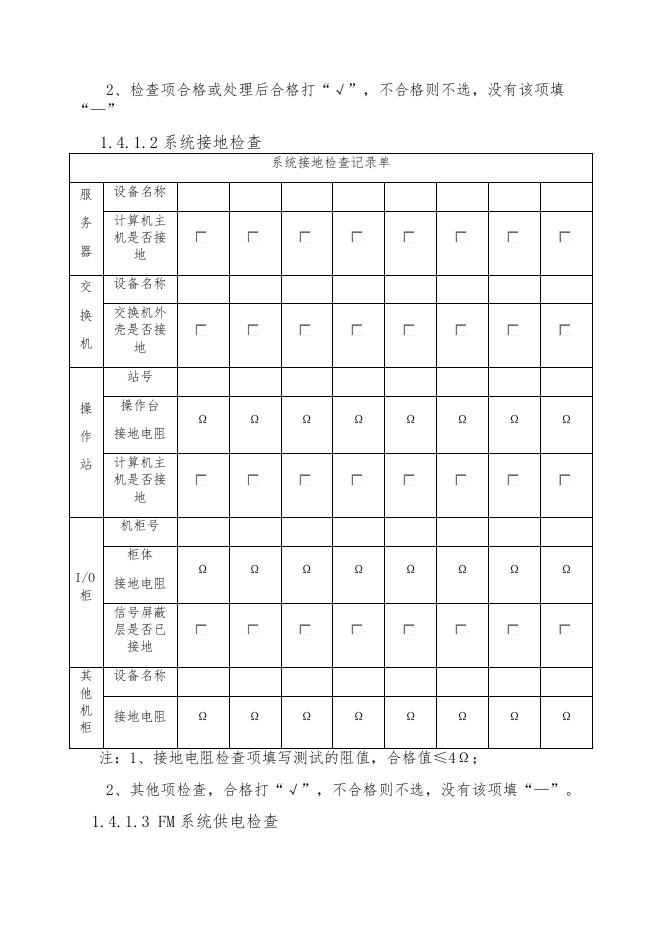

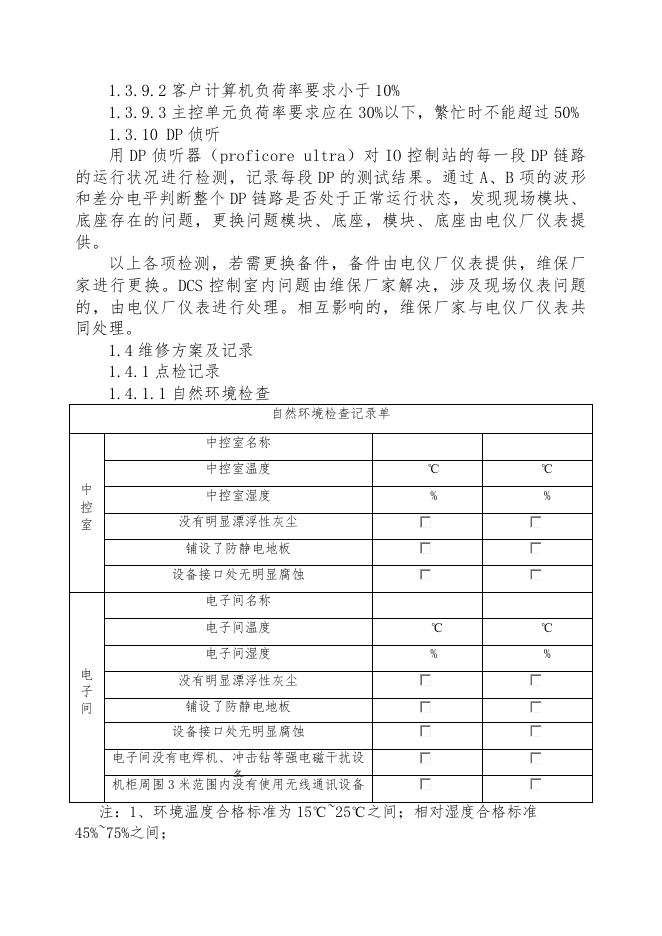

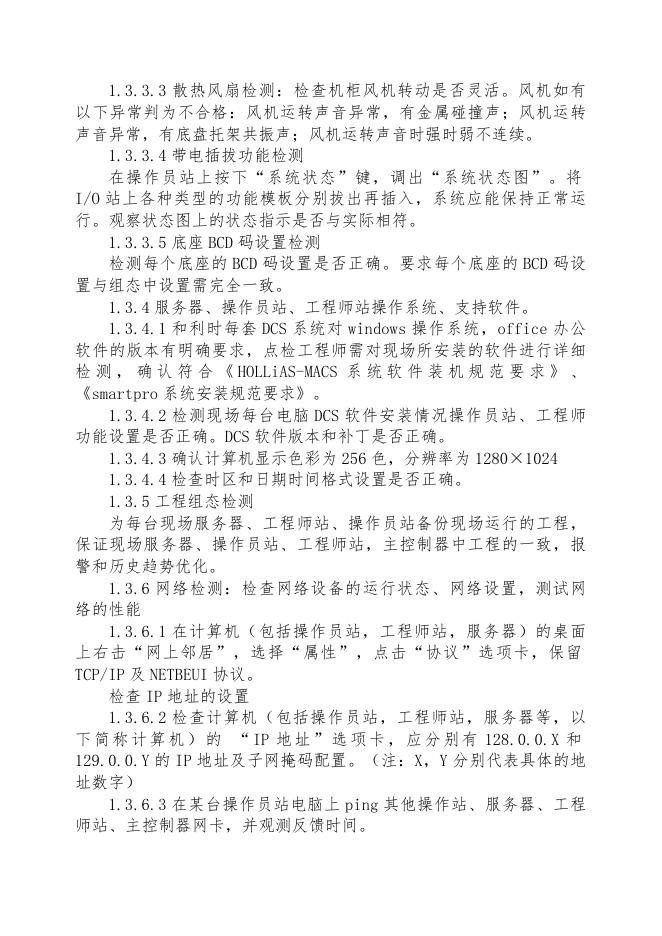

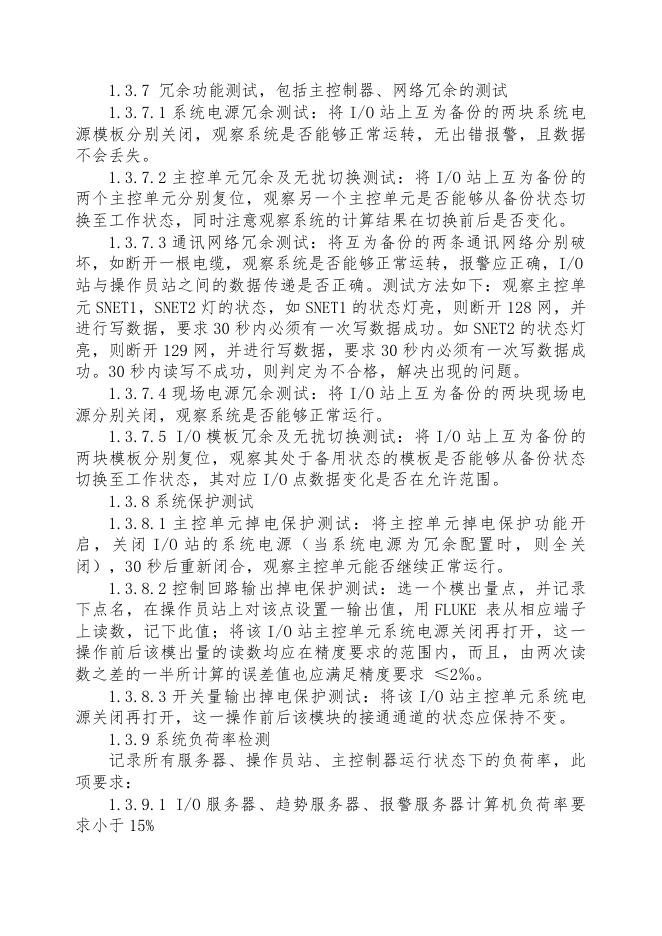

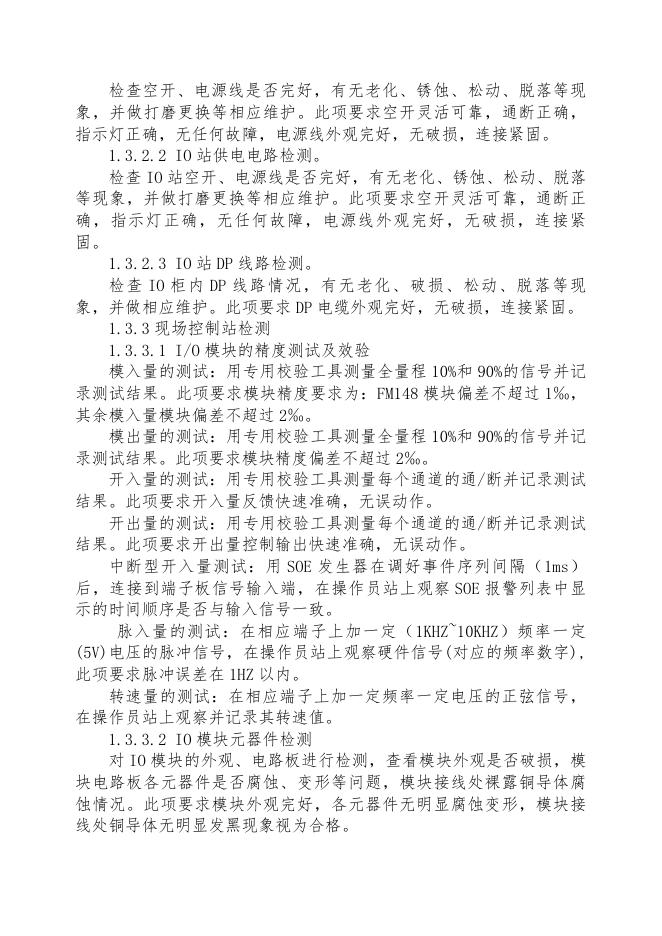

和利时 DCS 系统维保方案 一、项目名称 热电、硫回收、醋酸乙酯、碳回收和利时 DCS 系统维保 二、情况说明 维修及保养内容如下： 1.1 维修设备技术参数 和利时 DCS 控制系统 HOLLiAS MACS，(热电及硫回收，醋酸乙 酯，碳回收) 1.2 故障情况说明（或报修说明） 在工业现场，电子元器件的性能参数会因为温度、湿度的变化产 生改变，导致精度下降、信号漂移等问题；控制站的电源、模块、机 笼以及操作站等部件内可能存在不同程度的积灰，影响各部件之间的 接触；系统的接地线与接地铜条之间，由于长时间的氧化等原因，可 能导致接地电阻有所变化，影响系统接地性能；以上现象均存在不同 程度的安全隐患。利用生产装置检修的停车期间，对 DCS 系统进行全 面的点检，来减少非计划性停机事件，消除现场潜在隐患，提高系统 稳定性，降低事故发生率，保证 DCS 系统长期、安全、稳定运行。 1.3 维修详细工作量说明 1.3.1 系统接地检测 1.3.1.1 接地体的接地电阻检查。要求此项电阻在 4 欧姆以下。 1.3.1.2 用万用表检查机柜各点与机柜接地端是否存在电位，应 是等电位。 1.3.1.3 采用接地电阻测试仪，对机柜、盘台到接地体间的接线 电阻进行检查，接地导线的线阻应小于 1Ω。 1.3.1.4 服务器、操作站、工程师站、网络设备等的接地检查。 服务器、操作站、工程师站清单： 序号 名称 型号 数量 1 服务器 ML370 2 2 工程师站 HP7700/DELL 3400 2/2 3 操作员站 HP7700/DELL 3500 9/9 操作站互联检测台数：热电 9 台；醋酸乙酯：4 台；碳回收：4 台。 1.3.1.5 检查接地线的接头有无松动、氧化脱落等现象。 1.3.2 线路检测 1.3.2.1 操作员站供电电路检测。 检查空开、电源线是否完好，有无老化、锈蚀、松动、脱落等现 象，并做打磨更换等相应维护。此项要求空开灵活可靠，通断正确， 指示灯正确，无任何故障，电源线外观完好，无破损，连接紧固。 1.3.2.2 IO 站供电电路检测。 检查 IO 站空开、电源线是否完好，有无老化、锈蚀、松动、脱落 等现象，并做打磨更换等相应维护。此项要求空开灵活可靠，通断正 确，指示灯正确，无任何故障，电源线外观完好，无破损，连接紧 固。 1.3.2.3 IO 站 DP 线路检测。 检查 IO 柜内 DP 线路情况，有无老化、破损、松动、脱落等现 象，并做相应维护。此项要求 DP 电缆外观完好，无破损，连接紧固。 1.3.3 现场控制站检测 1.3.3.1 I/O 模块的精度测试及效验 模入量的测试：用专用校验工具测量全量程 10%和 90%的信号并记 录测试结果。此项要求模块精度要求为：FM148 模块偏差不超过 1‰， 其余模入量模块偏差不超过 2‰。 模出量的测试：用专用校验工具测量全量程 10%和 90%的信号并记 录测试结果。此项要求模块精度偏差不超过 2‰。 开入量的测试：用专用校验工具测量每个通道的通/断并记录测试 结果。此项要求开入量反馈快速准确，无误动作。 开出量的测试：用专用校验工具测量每个通道的通/断并记录测试 结果。此项要求开出量控制输出快速准确，无误动作。 中断型开入量测试：用 SOE 发生器在调好事件序列间隔（1ms） 后，连接到端子板信号输入端，在操作员站上观察 SOE 报警列表中显 示的时间顺序是否与输入信号一致。 脉入量的测试：在相应端子上加一定（1KHZ~10KHZ）频率一定 (5V)电压的脉冲信号，在操作员站上观察硬件信号(对应的频率数字), 此项要求脉冲误差在 1HZ 以内。 转速量的测试：在相应端子上加一定频率一定电压的正弦信号， 在操作员站上观察并记录其转速值。 1.3.3.2 IO 模块元器件检测 对 IO 模块的外观、电路板进行检测，查看模块外观是否破损，模 块电路板各元器件是否腐蚀、变形等问题，模块接线处裸露铜导体腐 蚀情况。此项要求模块外观完好，各元器件无明显腐蚀变形，模块接 线处铜导体无明显发黑现象视为合格。 1.3.3.3 散热风扇检测：检查机柜风机转动是否灵活。风机如有 以下异常判为不合格：风机运转声音异常，有金属碰撞声；风机运转 声音异常，有底盘托架共振声；风机运转声音时强时弱不连续。 1.3.3.4 带电插拔功能检测 在操作员站上按下“系统状态”键，调出“系统状态图”。将 I/O 站上各种类型的功能模板分别拔出再插入，系统应能保持正常运 行。观察状态图上的状态指示是否与实际相符。 1.3.3.5 底座 BCD 码设置检测 检测每个底座的 BCD 码设置是否正确。要求每个底座的 BCD 码设 置与组态中设置需完全一致。 1.3.4 服务器、操作员站、工程师站操作系统、支持软件。 1.3.4.1 和利时每套 DCS 系统对 windows 操作系统，office 办公 软件的版本有明确要求，点检工程师需对现场所安装的软件进行详细 检 测 ， 确 认 符 合 《 HOLLiAS-MACS 系 统 软 件 装 机 规 范 要 求 》 、 《smartpro 系统安装规范要求》。 1.3.4.2 检测现场每台电脑 DCS 软件安装情况操作员站、工程师 功能设置是否正确。DCS 软件版本和补丁是否正确。 1.3.4.3 确认计算机显示色彩为 256 色，分辨率为 1280×1024 1.3.4.4 检查时区和日期时间格式设置是否正确。 1.3.5 工程组态检测 为每台现场服务器、工程师站、操作员站备份现场运行的工程， 保证现场服务器、操作员站、工程师站，主控制器中工程的一致，报 警和历史趋势优化。 1.3.6 网络检测：检查网络设备的运行状态、网络设置，测试网 络的性能 1.3.6.1 在计算机（包括操作员站，工程师站，服务器）的桌面 上右击“网上邻居”，选择“属性”，点击“协议”选项卡，保留 TCP/IP 及 NETBEUI 协议。 检查 IP 地址的设置 1.3.6.2 检查计算机（包括操作员站，工程师站，服务器等，以 下 简 称 计 算 机 ） 的 “ IP 地 址 ” 选 项 卡 ， 应 分 别 有 128.0.0.X 和 129.0.0.Y 的 IP 地址及子网掩码配置。（注：X，Y 分别代表具体的地 址数字） 1.3.6.3 在某台操作员站电脑上 ping 其他操作站、服务器、工程 师站、主控制器网卡，并观测反馈时间。 1.3.7 冗余功能测试，包括主控制器、网络冗余的测试 1.3.7.1 系统电源冗余测试：将 I/O 站上互为备份的两块系统电 源模板分别关闭，观察系统是否能够正常运转，无出错报警，且数据 不会丢失。 1.3.7.2 主控单元冗余及无扰切换测试：将 I/O 站上互为备份的 两个主控单元分别复位，观察另一个主控单元是否能够从备份状态切 换至工作状态，同时注意观察系统的计算结果在切换前后是否变化。 1.3.7.3 通讯网络冗余测试：将互为备份的两条通讯网络分别破 坏，如断开一根电缆，观察系统是否能够正常运转，报警应正确，I/O 站与操作员站之间的数据传递是否正确。测试方法如下：观察主控单 元 SNET1，SNET2 灯的状态，如 SNET1 的状态灯亮，则断开 128 网，并 进行写数据，要求 30 秒内必须有一次写数据成功。如 SNET2 的状态灯 亮，则断开 129 网，并进行写数据，要求 30 秒内必须有一次写数据成 功。30 秒内读写不成功，则判定为不合格，解决出现的问题。 1.3.7.4 现场电源冗余测试：将 I/O 站上互为备份的两块现场电 源分别关闭，观察系统是否能够正常运行。 1.3.7.5 I/O 模板冗余及无扰切换测试：将 I/O 站上互为备份的 两块模板分别复位，观察其处于备用状态的模板是否能够从备份状态 切换至工作状态，其对应 I/O 点数据变化是否在允许范围。 1.3.8 系统保护测试 1.3.8.1 主控单元掉电保护测试：将主控单元掉电保护功能开 启 ， 关 闭 I/O 站 的 系 统 电 源 （ 当 系 统 电 源 为 冗 余 配 置 时 ， 则 全 关 闭），30 秒后重新闭合，观察主控单元能否继续正常运行。 1.3.8.2 控制回路输出掉电保护测试：选一个模出量点，并记录 下点名，在操作员站上对该点设置一输出值，用 FLUKE 表从相应端子 上读数，记下此值；将该 I/O 站主控单元系统电源关闭再打开，这一 操作前后该模出量的读数均应在精度要求的范围内，而且，由两次读 数之差的一半所计算的误差值也应满足精度要求 ≤2‰。 1.3.8.3 开关量输出掉电保护测试：将该 I/O 站主控单元系统电 源关闭再打开，这一操作前后该模块的接通通道的状态应保持不变。 1.3.9 系统负荷率检测 记录所有服务器、操作员站、主控制器运行状态下的负荷率，此 项要求： 1.3.9.1 I/O 服务器、趋势服务器、报警服务器计算机负荷率要 求小于 15% 1.3.9.2 客户计算机负荷率要求小于 10% 1.3.9.3 主控单元负荷率要求应在 30%以下，繁忙时不能超过 50% 1.3.10 DP 侦听 用 DP 侦听器（proficore ultra）对 IO 控制站的每一段 DP 链路 的运行状况进行检测，记录每段 DP 的测试结果。通过 A、B 项的波形 和差分电平判断整个 DP 链路是否处于正常运行状态，发现现场模块、 底座存在的问题，更换问题模块、底座，模块、底座由电仪厂仪表提 供。 以上各项检测，若需更换备件，备件由电仪厂仪表提供，维保厂 家进行更换。DCS 控制室内问题由维保厂家解决，涉及现场仪表问题 的，由电仪厂仪表进行处理。相互影响的，维保厂家与电仪厂仪表共 同处理。 1.4 维修方案及记录 1.4.1 点检记录 1.4.1.1 自然环境检查 自然环境检查记录单 中控室名称 中 控 室 中控室温度 ℃ ℃ 中控室湿度 % % 电子间温度 ℃ ℃ 电子间湿度 % % 没有明显漂浮性灰尘 铺设了防静电地板 设备接口处无明显腐蚀 电子间名称 电 子 间 没有明显漂浮性灰尘 铺设了防静电地板 设备接口处无明显腐蚀 电子间没有电焊机、冲击钻等强电磁干扰设 备 机柜周围 3 米范围内没有使用无线通讯设备 注：1、环境温度合格标准为 15℃~25℃之间；相对湿度合格标准 45%~75%之间； 2、检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—” 1.4.1.2 系统接地检查 系统接地检查记录单 服 设备名称 务 器 计算机主 机是否接 地 交 设备名称 换 交换机外 壳是否接 地 机 站号 操 操作台 作 接地电阻 站 计算机主 机是否接 地 Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω 机柜号 柜体 I/O 柜 接地电阻 信号屏蔽 层是否已 接地 其 他 机 柜 设备名称 接地电阻 注：1、接地电阻检查项填写测试的阻值，合格值≤4Ω； 2、其他项检查，合格打“√”，不合格则不选，没有该项填“—”。 1.4.1.3 FM 系统供电检查 FM 系统供电检查记录单 配 配电柜为双路供电，且双路供电中有一路为 UPS 电 电源切换试验中，操作站主机没有重起现象 柜 配电柜到各机柜盘台电缆绝缘层无老化、开裂、松动、脱落现象 供 接线端子和空开上的标识都准确无误 电 接线端子的接线紧固无松动、表面无氧化现象 站号 安装、接线牢固 查询电源分配器 短路指示灯未亮 冗余功能正常 机笼 L1 进线电 压 机笼 L2 进线电 压 控 1#电源电压 制 2#电源电压 柜 供 1、2#电源冗余 电压 电 3#电源电压 4#电源电压 3、4#电源冗余 电压 5#电源电压 6#电源电压 5、6#电源冗余 电压 1#查询电源电压 2#查询电源电压 1、2#查询电源 冗余电压 操 作 站 供 电 站号 UPS 供电 AC220V 供电电 压 注：1、机笼进线电压和操作站供电电压合格范围为 198~242V。 2、控制柜电源电压合格范围为 21.6~26.6V（43.2~52.8V）； 3、检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—”。 1.4.1.4 设备清灰 设备清灰记录单 服 务 设备名称/编 号 器 是否清灰 交 设备名称/编 号 换 机 是否清灰 光 纤 收 发 器 设备名称/编 号 操 站号 是否清灰 作 是否清灰 站 站号 I/O 柜 是否清灰 滤网已更换 风扇已更换 其 他 机 柜 设备名称 是否清灰 注：若某选项已清灰，在该选项打“√”，否则不选，没有该项填“—” 1.4.1.5MACSV 服务器、工程师站、操作站检查 MACSV 服务器、工程师站、操作站检查记录单 站号 DELL 主机硬件检测合格 接插件已插紧，螺丝已 紧固 服务器阵列指示灯显示 正常 硬 件 检 测 CPU 温度 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ 硬盘温度 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ 主板温度 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ 显卡温度 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ 负荷 % % % % % % % % 物理内存使用率 % % % % % % % % 系统盘可用空间 G G G G G G G G 程序盘可用空间 G G G G G G G G 服务器历史盘可用空间 G G G G G G G G 网络协议已正确配置 软 件 设 置 电源已正确设置 时区和日期的格式 已正确设置 系统还原、防火墙、 自动更新、屏保已关闭 “Computer browser” “windows time”服务 已禁用 网卡流量控制已设置为 “Disabled” 设备驱动安装完整 工程师站 Codesys 日志 已设置 注：1、温度标准：硬盘＜40℃，CPU＜65℃，主板＜65℃，显卡＜ 70℃； 2、硬盘可用空间标准：系统盘（C 盘）＞5G； 3、SNET A/B 应设置为只保留工业以太网协议，MNET A/B 应设置共享 TCP/IP 地址为：130.0.0.* / 131.0.0.*； 4、电源设置：电源方案—一直开着，关闭显示器—从不，关闭硬盘—从 不，系统待机—从不； 5、时区和日期的格式设置为 YYYY-MM-DD，HH-MM-DD； 6、服务器负荷小于 15%；操作站、工程师站负荷小于 10%；物理内存使 用率小于 50%； 7、 检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—”。 1.4.1.6 FM 系统控制站检查 FM 系统控制站检查记录单 站号 以太网线卡扣卡牢 机笼地址拨码开关已正确设 置 安装 检查 底座地址拨码开关已正确设 置 端子接线已做紧固处理 线缆已做标识处理 上下堵头已做紧固处理 A 机 TEST 801 测试结果正常 B 机 TEST 801 测试结果正常 主控 单元 检查 A 机掉电保护功能正常 B 机掉电保护功能正常 冗余功能正常 % 负荷 % % % % % % 指示灯显示正常 AO 模块自保持功能正常 模块 检测 DO 模块自保持功能正常 模块精度已做测试校正 所有连接器已紧固处理 端子 板 指示灯状态正确 熔丝完好 冷端补偿模块工作正常 注： 1、主控负荷应≤30%； 2、模块精度检测详见附录 1； 3、检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—”。 FM 系统 DP 网络检测 FM 系统 DP 网络检测记录单 % 站号 第三方 DP 通讯设备通 过 DP 重复器接入系统 结 构 检 查 37、38 端子上未接入 非 DP 通讯的电缆 DP 重复器拨码已正确 设置 西门子 DP 重复器已接 地 DP 电缆屏蔽已接地 第一段线路 阻抗（+） 第一段线路 阻抗（-） 线 路 电 阻 测 试 第二段线路 阻抗（+） 第二段线路 阻抗（-） 第三段线路 阻抗（+） 第三段线路 阻抗（-） 网 络 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 处理前 Ω Ω Ω Ω Ω Ω Ω Ω 处理后 Ω Ω Ω Ω Ω Ω Ω Ω 静态电平为 1.1V 质 量 B-A 电压在 4~8V 之间 检 测 B-A 波形为规则方波 B-A 最高电压与最低电 压之差小于 0.5V 注：1、线路阻抗合格值＜3Ω； 2、DP 侦听细节报告详见附录 2； 3、检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—”。 网络检测 网络检测记录单 交换机、网卡、光纤收发器指示灯显示正常 网线为预制网线且卡扣完好 基本 交换机、网卡、光纤收发器、光纤盒接口处无锈蚀现象 检查 系统未使用 D-LINK 网卡 服务器和操作站网络冗余功能正常 服务器和控制站网络冗余功能正常 站号 操作 站响 应时 间检 测 控制 站响 应时 间检 主 I/O 网段 ms ms ms ms ms ms 服务器 网段 ms ms ms ms ms ms 从 I/O 网段 ms ms ms ms ms ms 服务器 网段 ms ms ms ms ms ms 趋势 网段 ms ms ms ms ms ms 服务器 网段 ms ms ms ms ms ms 主 I/O 网段 ms ms ms ms ms ms 服务器 网段 ms ms ms ms ms ms 站号 测 从 I/O 网段 ms ms ms ms ms ms 服务器 网段 ms ms ms ms ms ms 注：1、响应时间填写：记录测试实际时间，出现“Requset timed out”时填写“超时”； 2、检查项合格或处理后合格打“√”，不合格则不选，没有该项填 “—”。 1.5 工期要求 检修时间满足要求（15 天左右，在 2020 年大修期间进行检修、 维保，时间 2020 年 5 月 5 日左右） 1.6 验收标准： 点检依据文件： 《DCS 系统点检技术协议》 《HOLLIAS-MACS 硬件 FM 系列使用手册》 《HOLLIAS-MACS 系统安装手册》 杭州和利时自动化有限公司对 DCS 系统的各项要求、标准。维保 后，在线工作正常，无故障运行至少 2 年。 1.7 安全注意事项 维保厂家必须进行公司、电仪厂、现场岗位安全教育，并考核合 格后才能进入施工现场。维保前办理施工作业证，动火证等相关票 证。穿戴好劳动防护用品。 1.8 环保要求 1.8.1 更换下的卡件、底板等集中交电仪厂维修人员，电仪厂维 修相关人员进行收集存放。 1.8.2 严禁擅自携带含易燃、易爆、有毒、放射性、腐蚀性等危 险品进入工作场所。 1.8.3 不得向现场随便丢弃各种废物废料。
