比亚迪F3R轿车使用手册

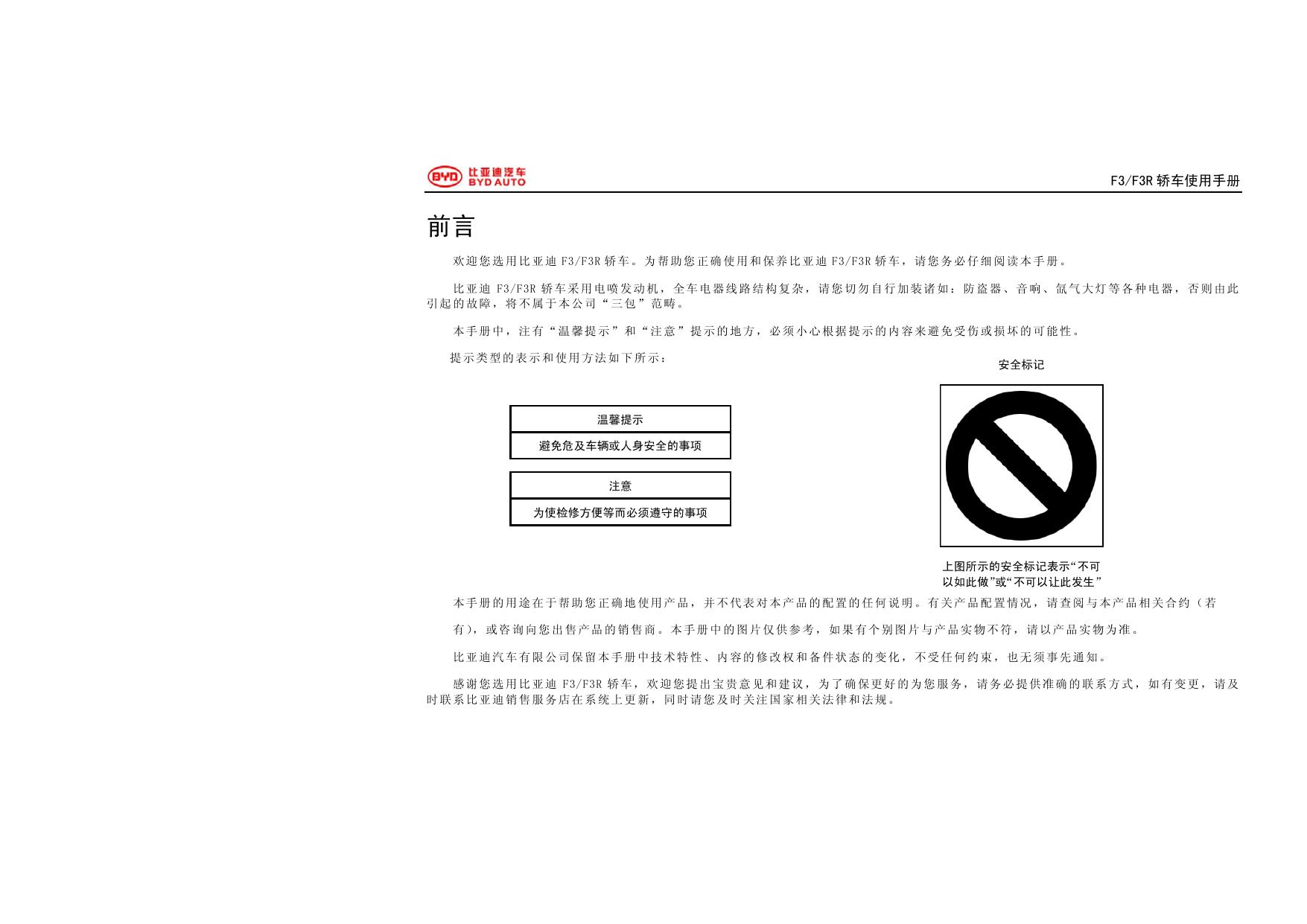

F3/F3R 轿车使用手册 比亚迪 F3/F3R 轿车使用手册 F3/F3R 轿车使用手册 前言 欢 迎 您 选 用 比 亚 迪 F3/F3R 轿 车 。 为 帮 助 您 正 确 使 用 和 保 养 比 亚 迪 F3/F3R 轿 车 ， 请 您 务 必 仔 细 阅 读 本 手 册 。 比 亚 迪 F3/F3R 轿 车 采 用 电 喷 发 动 机 ， 全 车 电 器 线 路 结 构 复 杂 ， 请 您 切 勿 自 行 加 装 诸 如 ： 防 盗 器 、 音 响 、 氙 气 大 灯 等 各 种 电 器 ， 否 则 由 此 引起的故障，将不属于本公司“三包”范畴。 本手册中，注有“温馨提示”和“注意”提示的地方，必须小心根据提示的内容来避免受伤或损坏的可能性。 提示类型的表示和使用方法如下所示： 安全标记 温馨提示 避免危及车辆或人身安全的事项 注意 为使检修方便等而必须遵守的事项 上图所示的安全标记表示“不可 以如此做”或“不可以让此发生” 本手册的用途在于帮助您正确地使用产品，并不代表对本产品的配置的任何说明。有关产品配置情况，请查阅与本产品相关合约（若 有 ）， 或 咨 询 向 您 出 售 产 品 的 销 售 商 。 本 手 册 中 的 图 片 仅 供 参 考 ， 如 果 有 个 别 图 片 与 产 品 实 物 不 符 ， 请 以 产 品 实 物 为 准 。 比亚迪汽车有限公司保留本手册中技术特性、内容的修改权和备件状态的变化，不受任何约束，也无须事先通知。 感 谢 您 选 用 比 亚 迪 F3/F3R 轿 车 ， 欢 迎 您 提 出 宝 贵 意 见 和 建 议 ， 为 了 确 保 更 好 的 为 您 服 务 ， 请 务 必 提 供 准 确 的 联 系 方 式 ， 如 有 变 更 ， 请 及 时联系比亚迪销售服务店在系统上更新，同时请您及时关注国家相关法律和法规。 F3/F3R 轿车使用手册 用 车 交 流 请 登 陆 比 亚 迪 汽 车 俱 乐 部 “ 迪 车 会 论 坛 ”： http://club.bydauto.com/bbs/ F3/F3R 轿车使用手册 目录 比亚迪 F3/F3R 轿车整车参数和车辆识别…………………………………………………1 1 仪器和控制器的操作 2 3 4 5 6 7 8 1 仪表板外观………………………………………………………………………………5 2 钥匙和车门 ……………………………………………………………………………14 3 座椅、安全带、转向盘和后视镜 ……………………………………………………32 4 照明、刮水器和除雾器、车速投影仪 ………………………………………………46 5 仪表和保养提示指示灯 ………………………………………………………………53 6 点火开关和驻车制动器 ………………………………………………………………61 7 两用燃料车辆简介 ……………………………………………………………………63 8 汽车音响系统 …………………………………………………………………………66 9 空调系统 ………………………………………………………………………………85 10 其他设备 ………………………………………………………………………………97 比亚迪F3/F3R轿车驾驶要领 ………………………………………………………105 启动和驾驶…………………………………………………………………………………114 发生紧急故障时 …………………………………………………………………………120 车身外部保养 ……………………………………………………………………………131 保养须知……………………………………………………………………………………136 自行保养 1 前言……………………………………………………………………………………147 2 发动机和底盘…………………………………………………………………………153 3 电器部件………………………………………………………………………………165 部件规格……………………………………………………………………………………170 F3/F3R 轿车使用手册 比亚迪F3系列轿车整车参数 产品型号名称 长 ㎜（毫米） 外形尺寸 QCJ7150A系列 4533 宽 ㎜（毫米） 1705 高 ㎜（毫米） 1490 轴距 轮距 QCJ7160A系列 前 后 ㎜（毫米） 2600 ㎜（毫米） 1480 ㎜（毫米） 1460 整备质量 ㎏（公斤） 1200（两用燃料车1275） 满载质量 ㎏（公斤） 1575（两用燃料车1650） 轮胎规格 1200（两用燃料车1275） 1575（两用燃料车1650） 195/60 R15 接近角 °（度） 17．7 离去角 °（度） 18．9 前悬 ㎜（毫米） 933 后悬 ㎜（毫米） 1000 乘员数 最高车速 5 km/h（公里/小时） 发动机型号 170 发动机型式 发动机排量 发动机额定功率 最大爬坡度 170 DA4G18 4G15S BYD473QB 直列四缸 16气门 水冷 顶置凸轮轴 ml(毫升) kW（千瓦) ﹪ 1584 1488 73．5 78 79 ≥30 1 F3/F3R 轿车使用手册 比亚迪F3R系列轿车整车参数 外形尺 寸 产品型号名称 长 ㎜（毫米） QCJ7161A系列 宽 ㎜（毫米） 1705 高 ㎜（毫米） 1490 轴距 ㎜（毫米） 轮距 前 ㎜（毫米） 后 ㎜（毫米） 2600 1480 1460 整备质量 ㎏（公斤） 1170 满载质量 ㎏（公斤） 1545 轮胎规格 1170 1545 195/60 R15 接近角 °（度） 17．7 离去角 °（度） 28．8 前悬 ㎜（毫米） 933 后悬 ㎜（毫米） 792 乘员数 5 最高车速 km/h（公里/小时） 发动机型号 170 发动机额定功率 大 4G15S BYD473QB 直列四缸 16气门 水冷 顶置凸轮轴 发动机排量 最 170 DA4G18 发动机型式 2 QCJ7151A系列 4325 爬 ml(毫 1584 kW（千瓦) 73．5 坡 度 1488 78 ≥30 79 F3/F3R 轿车使用手册 比亚迪F3/F3R轿车车辆识别 车辆识别号 上图所示为油标指示牌，被贴在加油口盖内侧。 1 2 3 4 1、 发动机冷却液指示牌 2、 空调系统警示牌 3、 冷却风扇警示牌 车辆的识别号被分别贴在如图所示1的发动机舱 4、 天然气标准指示牌 内和仪表板的左上侧。这是比亚迪F3/F3R轿车的 车辆识别号。用于车主登记。制造厂铭牌2上也标 有车辆识别号。 3 F3/F3R 轿车使用手册 上图所示为儿童保护装置指示牌，被贴在后侧车 发动机编号（4G1 系列发动机） 门内，儿童保护锁下方。 发动机编号标明在如图所示的发动机气缸体上。 上图所示为轮胎气压指示牌，被贴在左前门锁环 发动机编号（473 系列发动机） 下部。 发动机编号标明在如图所示的发动机气缸体上。 4 天然气气瓶警示牌 F3/F3R 轿车使用手册 章节 1-1 仪器和控制器的操作 仪表板外观 仪表板外观 ………………………………………………………………………………6 组合仪表外观……………………………………………………………………………11 组合仪表上的指示标记…………………………………………………………………13 5 F3/F3R 轿车使用手册 仪表板外观(手动档) 1．侧除霜风口 2．侧通风口 3．组合仪表总成 4．中央出风口 5．前室内灯及开关总成（装有时） 6．玻璃升降器开关（装有时） 7．右置物盒 8．杯托（装有时） 9．中央置物盒（装有时） 10．后烟灰缸（装有时） 11．驻车手柄 12．换档操纵手柄 13．左小置物盒 14．发动机罩内控扣手 15．门窗锁定开关（装有时） 16．中控门锁开关（装有时） 6 F3/F3R 轿车使用手册 仪表板外观(手动档) 1．侧除霜风口 2．侧通风口 3．组合仪表总成 4．中央出风口 5．前室内灯及开关总成（装有时） 6．玻璃升降器开关（装有时） 7．右置物盒 8．中央通道（装有时） 9．驻车手柄 10．换档操纵手柄 11．左小置物盒 12．发动机罩内控扣手 13．门窗锁定开关（装有时） 14．中控门锁开关（装有时） 7 F3/F3R 轿车使用手册 仪表板外观(自动档) 1．侧除霜风口 2．侧通风口 3．组合仪表总成 4．中央出风口 5．前室内灯及开关总成（装有时） 6．玻璃升降器开关（装有时） 7．右置物盒 8．杯托（装有时） 9．中央置物盒 10．后烟灰缸 11．驻车手柄 12．换档操纵手柄 13．左小置物盒 14．发动机罩内控扣手 15．门窗锁定开关（装有时） 16．中控门锁锁定开关（装有时） 8 F3/F3R 轿车使用手册 手动空调控制器 1．左组合开关（灯光控制） 2．右组合开关（雨刮/洗涤控制） 3．紧急告警灯开关 4．汽车音响 5．电子钟（装有时） 6．手动空调控制器 7．小置物盒 8．前烟灰缸 9．点烟器总成 10．后除霜开关（装有时） 11．点火开关总成 12．转向管柱调节机构 13．防盗警示灯（装有时） 14．电动外后视镜开关（装有时） 15．后雾灯开关 16．副驾驶员喇叭开关（装有时） 17．倒车雷达开关（装有时） 9 F3/F3R 轿车使用手册 自动空调控制器（装有时） 1．左组合开关（灯光） 2．右组合开关（雨刮、洗涤） 3．倒车雷达开关 4．汽车音响 5．电子钟 6．紧急灯开关 7．自动空调控制器 8．小置物盒 9．前烟灰缸 10．点烟器总成 11．后除霜开关（装有时） 12．点火开关总成 13．转向管柱调节机构 14．防盗警示灯（装有时） 15．电动外后视镜开关（装有时） 16．后雾灯开关 10 F3/F3R 轿车使用手册 组合仪表外观（自发光仪表） 1．转速表 2．车速表 3．冷却液温度表 4．燃油表 5．里程表 6.自动档指示灯(仅限自动档车) 11 F3/F3R 轿车使用手册 组合仪表外观（黄绿光仪表） 1．转速表 2．车速表 4．燃油表 5．里程表 12 3．冷却液温度表 F3/F3R 轿车使用手册 组合仪表上的指示标记 制动系统警告灯 * 车门未关提示灯 * 驻车档指示灯 （仅自动档） 安全带提示灯 * SRS故障指示灯* 倒车档指示灯 （仅自动档） 充电系统警告灯 * 位置灯指示灯 空档指示灯 （仅自动档） 低机油压力指示灯 * 前照灯远光指示灯 D档指示灯 （仅自动档） 发动机故障指示灯* 转向指示及紧急告警灯 3档指示灯 （仅自动档） 低燃油位提示灯 * 前雾灯指示灯 2档指示灯 （仅自动档） 后雾灯指示灯 L档指示灯 （仅自动档） ABS系统故障指示灯* (装有ABS时) 发动机冷却液温度高 警告灯 具有“*”的指示标记是保养提示指示灯。有关细节，可参看章节1-5的“保养提示指示灯和警告蜂鸣器” 13 F3/F3R 轿车使用手册 章节 1-2 仪器和控制器的操作 钥匙和车门 钥匙 ……………………………………………………………………………………15 侧车门 …………………………………………………………………………………16 遥控器 …………………………………………………………………………………18 电动门窗 ………………………………………………………………………………21 行李箱盖 ………………………………………………………………………………23 后背门 …………………………………………………………………………………24 发动机罩 ………………………………………………………………………………25 车身防盗系统 …………………………………………………………………………26 燃油箱盖 ………………………………………………………………………………30 电动天窗 ………………………………………………………………………………31 14 F3/F3R 轿车使用手册 钥匙 若钥匙遗失或需要一个备用钥匙时，可联系比亚 迪汽车销售服务店复制钥匙。 如果钥匙被锁在车内而又未带备用钥匙，必须要 打破车窗而进入车厢时，建议打破最小的车窗， 这样在修复时费用最少。打碎玻璃时须特别注意， 不要被碎玻璃割伤。 车辆带有2把钥匙，它可以打开所有的车锁。 温馨提示 装有防盗系统的车辆，车门具有自动锁定功 能。为防止将钥匙锁在车内，建议随身携带 一把钥匙作为备用。 15 F3/F3R 轿车使用手册 侧车门 用车门内扣手锁止按钮的开锁和锁定 用驾驶员侧中控门锁开关的开锁和锁定（装有时） 拨动锁钮（图中阴影部分）。 按开关（图中阴影部分）。 开锁：将锁钮向后拉。 开锁：向下按开关的后侧（有小凹坑）。 锁定：将锁钮向前推。 锁定：向下按开关的前侧（有小凸起）。 开锁：将钥匙顺时针转动。 如果需要从外侧锁定车门时，在关闭车门之前， 用中控门锁开关，可以实现所有的车门同时开锁 锁定：将钥匙逆时针转动。 将锁钮设定在锁定的位置。当在关闭左、右前车 和锁定。 用钥匙开锁和锁定 将钥匙插入钥匙孔并转动。 门时，必须提起外侧的外拉手手柄。 装有中控门锁时，开锁和锁定驾驶员侧车门，其 他车门可同时开锁和锁定。 注意不要将钥匙锁在车中。 即使内扣手锁止按钮处于锁定位置，驾驶员侧车 门也可以从内侧打开。 16 F3/F3R 轿车使用手册 车门的自动锁定和开锁（装有时） 后车门儿童保护锁 当车速超过约2Okm/h（公里/小时）时，所有车门 将自动锁定。 将点火钥匙从“ON”位置旋转到“ACC”或“LOCK” 位置时，所有车门自动开锁。 可以取消这些系统。有关细节，可参看本章节的 “可选择功能的设定方法”。 如图所示，将锁杆拨至“LOCK”位置，儿童保护 锁锁定。 当儿童保护锁处于锁定状态时，不能利用车门内 扣手手柄打开后车门。只要有小孩在车中时，我 们建议您使用这个功能。 温馨提示 驾驶之前，特别是有小孩在车中时，须确认 车门被关闭并锁定。正确使用安全带并锁定 车门，有助于防止驾驶员和乘客在发生事故 时被甩出车外。同时也能防止车门意外打开。 17 F3/F3R 轿车使用手册 遥控器（装有时） 如果遥控器不能正常操作车门，或不能在正常距 1．指示灯 离内操作，或遥控器上的指示灯发暗或者不亮， 2．闭锁按钮 请检查： 3．解锁按钮 4．寻车按钮 ●检查附近有无干扰遥控器正常操作的无线电台 或无线电发送机。 ●电池可能已用尽。检查遥控器内的电池。更换 遥控器用于在离开车辆约1m（米）的范围之内， 电池，可参看本章节“更换遥控器电池”。 锁定或开启所有的车门。 如果遥控器遗失或损坏， 须尽快与比亚迪汽车销 操作任一按钮,可缓慢而有效地按按钮。此时,指 示灯闪烁一次。 使用遥控器应遵守下列说明以防止损坏： ●不要将遥控器放在诸如仪表板之类有高温可能 的地方。 ●不要擅自拆卸。 ●避免敲击或摔打。 ●避免液体进入。 18 售服务店联系处理，以避免发生被盗或意外事故。 F3/F3R 轿车使用手册 闭锁按钮 解锁按钮 寻车按钮 按钮按下一次，动作执行一次；若按钮持续按下， 按钮按下一次，动作执行一次；若按钮持续按下， 在任何时间按住寻车按钮 1.5 秒或更长时间，报 动作不会重复执行。如需再次执行，需松开后重 动作不会重复执行。如想再次执行，需松开后重 警器间歇性鸣响并且转向信号灯闪烁。报警可持 新操作。 新操作。 续 30 秒钟，中途要停止报警鸣响，可以按解锁按 锁车：按闭锁按钮，所有的门锁电机同时执行一 解锁：按解锁按钮，所有的车门同时执行一次开 次闭锁动作，转向信号灯闪烁一次。 锁动作，转向信号灯闪烁两次。若车辆处于防盗 钮一次或再按一次寻车按钮。 （故在车辆行驶时请 不要按此按钮）。 状态时，按此按钮解锁，转向信号灯闪烁三次。 钥匙在点火开关上，则不能用闭锁按钮锁定车门。 当钥匙在点火开关上，也能用解锁按钮解锁。若 当钥匙不在点火开关上时，若有任何一扇车门没 有被有效关闭，按下遥控器闭锁按钮，四门（F3R 车型为五门）锁电机执行一次锁门动作，此时蜂 处于防盗模式的报警启动状态时，将点火钥匙插 入点火开关，按解锁按钮可以退出防盗状态，并 打开所有车门。 鸣器将长鸣一声，但不会进入防盗状态。 使用遥控器解锁时，后室内灯和点火钥匙提醒灯 当四门（F3R 车型为五门）已锁定但未进入防盗状 态时，此时按闭锁按钮，四门（F3R 车型为五门） （装有时）都将点亮约 30 秒然后熄灭。(此功能 可选，细节参看“可选择功能的设定方法”。) 门锁电机执行一次锁门动作。 使用遥控器解锁后，在 30 秒之内可以将门打开， 寻车：当车辆处于防盗状态下，按闭锁按钮，将 听到一声长鸣且转向信号灯闪烁约 15 秒。(当无 如果在这段时间内没有开门，则所有的车门将被 重新自动锁定。 法确认自己车辆位置时，可使用此功能寻找车辆 具体位置。)寻车状态时再按一次闭锁按钮，则重 取消防盗状态：当车辆处于防盗（含防盗报警启 新再进入一次寻车状态。 动）状态时，按解锁按钮，所有的车门同时执行 一次开锁动作，转向信号灯闪烁三次，同时取消 报警解除：当车辆处于防盗模式的报警启动状态， 防盗状态。 按闭锁按钮，无论门锁是否被打开，所有的门锁 电机同时执行一次闭锁动作，同时解除报警。此 时车辆仍处于防盗状态。 19 F3/F3R 轿车使用手册 更换遥控器电池 更换时，须使用CR2016锂电池或同等品，建议您 去比亚迪汽车销售服务店进行更换。 注意 按以下这些程序更换遥控器电池： ◆确认遥控器电池正负极安装正确。 ◆不要用湿手更换电池，防止生锈 ◆不要触摸或移动遥控器中的任何部件，否 则将影响正确的操作。 3.正极面（+）朝上装入新的遥控器电池。注意盖 ◆当插入遥控器电池时注意不要弄弯电极， 紧遥控器。 不得在遥控器盒里粘附灰尘或油脂类物 更换电池之后，检查遥控器是否操作正常。如果 质。 遥控器仍然不能正常操作，请联系比亚迪汽车销 ◆盖紧遥控器盖。 售服务店。 1.用一个平口螺丝刀或类似工具打开遥控器。 温馨提示 请妥善存放换下的遥控器电池或组件，以免小 孩误食。 注意 须根据当地的法规处理已用完的电池。 2.卸下没电的遥控器电池。 20 F3/F3R 轿车使用手册 遥控器的规格 电动门窗（装有时） 频率范围：314.9-315.1MHz 车门上的开关都可以操作门窗。 发射功率：≤5500μV/m（场强） 杂散发射限值：≤610μV/m 点火钥匙必须在“ON”档。 占用带宽：≤300kHz 注意 ◆不得擅自更改发射频率、加大发射功率（包 括额外加装发射频率放大器），不得擅自 外接天线或改用其它发射天线。 ◆使用时不得对各种合法的无线电通信业务 产生有害干扰；一旦发现有干扰现象时， 应立即停止使用，并采取措施消除干扰后 方可继续使用。 ◆不得在飞机和机场附近使用。 驾驶员侧门窗的操作： 驾驶员侧门窗的自动下降操作：将开关完全按下， 然后释放。驾驶员侧门窗玻璃将完全打开。需要 使用驾驶员侧车门上的开关，可以控制所有车门 使门窗玻璃在中途停止时，可轻轻向上抬起开关， 门窗。 然后释放。 正常操作：只要按住开关，门窗玻璃就升降。 打开：将开关轻轻按下。 关闭：将开关轻轻抬起。 21 F3/F3R 轿车使用手册 温馨提示 ◆本电动门窗不带防夹功能，使用时请注意 安全！ ◆当有车中有小孩时，为防止他们意外的使 用电动门窗开关，须按下驾驶员侧门窗锁 定开关。 ◆在离开车辆时，请确认取下点火钥匙。 乘客侧门窗的操作：可使用任何乘客侧车门上的 开关或驾驶员侧车门上的开关来控制乘客侧门窗 玻璃。 ◆本车电动门窗电机具备过热断电功能，如 频繁使用造成短暂不工作为正常现象，若 长时间不工作，可与比亚迪汽车销售服务 店联系处理。 只要按住开关，门窗玻璃就升降。 打开：将开关按下。 关闭：将开关抬起。 如果按下驾驶员侧车门的门窗锁定开关，则乘客 侧的门窗将不能操作。 F3车型 22 F3/F3R 轿车使用手册 行李箱盖（F3车型） 行李箱内控扣手（F3车型） 从驾驶员座位位置打开行李箱盖，向上拉行李箱 要从外侧打开行李箱盖，将钥匙插入行李箱盖锁 内控扣手，行李箱锁即可自动开启。 并顺时针转动，即可解锁。 取消行李箱内控扣手功能 装载行李时的注意事项，可参看第2章节的“行李 装载的注意事项”。 要关闭行李箱盖，将其拉下并向下按。关闭行李 F3R车型 箱盖之后，试着向上拉以确认其被紧紧关闭。 温馨提示 在驾驶中，须保持行李箱盖的关闭。这样不 但可以防止行李被甩出，还可以防止废气进 入车厢。 关闭行李箱盖之后，插入钥匙并逆时针转动，行 李箱内控扣手开锁失效，此时只能用钥匙解锁。 23 F3/F3R 轿车使用手册 后背门（F3R车型） 打开后背门 装载行李时的注意事项，可参看第2章节的“行李 装载的注意事项”。 要关闭后背门，将其拉下并向下按。关闭后背门 之后，试着向上拉以确认其被紧紧关闭。 温馨提示 在驾驶中，须保持后背门的关闭。这样不但 可以防止行李被甩出，还可以防止废气进入 车厢。 1、插入钥匙顺时针旋转，或按遥控器的解锁按钮 取消后备门外拉手功能 （此时其余车门也处于打开状态），即可解锁； 2、用外拉手打开后背门。 关闭后备门之后，插入钥匙并逆时针转动，外拉 手开锁失效，此时只能用钥匙解锁。 24 F3/F3R 轿车使用手册 发动机罩 打开发动机罩 1．向外拉起发动机罩内控扣手，发动机罩将轻微 向上弹起。 2．在车辆的前方，向上拉起发动机罩锁辅助拉手 并提起发动机罩。 3．打开发动机罩，将发动机罩撑杆插入图示槽中。 关闭发动机罩之前，须检查有无工具、抹布等遗 忘在发动机舱内，将发动机罩撑杆回位至卡座里。 温馨提示 温馨提示 将发动机罩撑杆插入槽中之后，须确认发动 驾驶之前，须确认发动机罩的关闭以及被紧 机罩撑杆牢固支撑，防止发动机罩落下砸伤 紧锁定。否则，在驾驶中，发动机罩可能突 人员。 然打开而发生事故。 然后放下发动机罩并确认是否锁定在其位置上。 必要时，可轻轻按一下前边缘将其锁定。 25 F3/F3R 轿车使用手册 车身防盗系统(装有时) 用于防止车辆被盗。当汽车进入防盗状态后，在 探测到以下情况时，系统将发出警报： ●任何车门被打开。 ●点火开关被转到“ON”档。 手动设定功能 1 秒钟左右，防盗即被设定，防盗警示灯（图中阴 影部分）也开始缓慢闪烁。 遥控器用来手动设定车身防盗系统。 当任何一扇门被打开时，按闭锁按钮报警器会长 按一下遥控器的闭锁按钮来设定防盗状态，这时， 转向信号灯闪烁一次，所有车门都被锁定。 鸣一声，无法设定防盗状态,此时请按以下步骤操 作： ●断开后重接蓄电池或防盗控制器。 ●关闭所有车门 ●插入点火钥匙。 ●重新设定防盗系统 如果有人试图损坏或闯入到车内，系统会使转向 信号灯闪烁并发出警报。 26 F3/F3R 轿车使用手册 自动设定功能 取消车辆的防盗状态 启动防盗报警 这是一项可选择功能。如果要使用该功能，则需 按遥控器的解锁按钮，所有车门被执行一次开锁 当防盗系统检测到以下异常情况时，通过闪烁信 要改变功能方式，参看“可选择功能的设定方 动作，即取消防盗状态。 号灯并发出报警音约 30 秒来报警。 系统将会告知车况如下： ●任何车门被打开 ●若车身防盗系统尚未启动，则转向信号灯闪烁 ●插入点火钥匙 法”。 如果在取下钥匙并关上车门后，30 秒内不操作遥 控器，则在保持车辆现有状态的情况下，车辆自 动设定防盗状态。此状态下，将钥匙插入点火开 两次。 ●重接蓄电池或防盗控制器 关时转向灯闪烁以示报警，但报警器不响；当点 ●若车身防盗系统已启动，则转向信号灯闪烁三 火钥匙打到“ON”档，自动解除防盗状态（只限 次，防盗警示灯将快速闪烁，当点火开关转到 此状态进入防盗模式的解锁）；同样可以按解锁按 “ON”档后，指示灯将熄灭。 钮解除防盗状态。 取消车身防盗状态时，即使不打开车门，后室内 重新启动报警 报警停止之后，在以下情况下，报警将再次启动： 灯和点火钥匙提醒灯（装有时）都将发亮约 30 秒 然后熄灭（两灯延时时间可更改，详细情况参看 “可选择功能的设定方法”）。 如无法用遥控器取消防盗状态时，可使用钥匙取 消防盗状态，在将车门开锁之后的 15 秒内，点火 开关由“ ACC”档转到 “ON”档十次，防盗状态 将被取消。 ●任何车门被打开 ●钥匙插入点火开关 发出警报音并闪烁转向信号灯 30 秒，然后停 15 秒，这样连续循环三次。此循环可以更改，详情 参看“可选择功能的设定方法”。 取消防盗模式后，如果在 30 秒内任何一扇门都未 打开，所有车门都将再次自动锁定，并且重新进 入防盗状态。 27 F3/F3R 轿车使用手册 重新设置防盗系统 可选择功能的设定方法 ●启动报警 9 次循环 如果车身防盗系统不处于上面所述的状态，报警 可选择的车身防盗系统功能。 同理，可以选择更改为启动报警 9 次循环。当此 循环结束后停止。停止后，在自动设定功能选中 时，将自动设定防盗系统。 停止报警 当防盗报警时，可按闭锁按钮停止报警，但车身 项功能选定时，默认的启动报警 3 次循环和启动 ●自动设定功能 相关细节参看“更改可选功能步骤”。 报警 6 次循环将被自动取消。当启动报警 6 次循 环和启动报警 9 次循环都被取消时，则还原为默 认的启动报警 3 次循环。 ●自动锁定和开锁 ●上车延迟时间为 15 秒 防盗系统仍处于设定状态。 相关细节参看“更改可选功能步骤”。 当防盗报警时，按解锁按钮可停止报警，并会同 ●车上照明系统 用遥控器将所有车门解锁时，后室内灯和点火钥 时取消防盗功能的设定。 有关细节，可参看本章节的“后室内灯”和“点 火钥匙提醒灯（装有时）”。 ●启动报警 6 次循环 当车辆启动车身防盗报警时，发出警报并闪烁转 向信号灯 30 秒，然后停 15 秒为一个循环。自动 设定默认为报警 3 次循环，但可以选择更改为报 警 6 次循环。 当设定报警 6 次循环后，则启动报警 3 次循环和 启动报警 9 次循环将被自动取消。当启动报警 6 次循环和启动报警 9 次循环都被取消时，则还原 为默认的启动报警 3 次循环。 28 匙提醒灯（装有时）保持点亮约 15 秒钟(默认为 30 秒)。当此项功能选定时， 上车延迟时间为 30 秒将被自动取消。 ●上车延迟时间为 30 秒 用遥控器将所有车门解锁时，后室内灯和点火钥 匙提醒灯（装有时）保持点亮约 30 秒钟。此项功 能为系统默认选定功能。 如想选定此项功能， 一定要取消上车延迟时间为 15 秒，此功能才有效。如果延时 15 秒和延时 30 秒都选中时，系统将自动设定为上车延时 15 秒。 F3/F3R 轿车使用手册 更改可选功能步骤： 1．检查车身防盗系统是否被取消。 2．关紧所有车门。 3．将钥匙插入点火开关。 4．在 10 秒钟之内重复打开并关闭驾驶员车门 2 次。（关→开→关→开→关）。 5．将点火开关从“ACC”档转到“ON”档，重复 3 次。（ACC→ON→ACC→ON→ACC→ON→ACC） 此时防盗指示灯将点亮。 6．参考下表，按遥控器的闭锁按钮并确认指示灯 7．在做到下述任何一项时，可完成功能设定。 按闭锁按 钮的次数 所选择的功能 ●将点火开关转到“ON”位置 ●关闭驾驶员车门 30 秒钟以上 按一次 自动设定功能 按二次 自动车门锁定和开锁 按三次 上车照明系统 按四次 启动报警 6 次循环 有关此功能的更详细情况，可询问比亚迪汽车销 按五次 启动报警 9 次循环 售服务店。 按六次 上车延迟时间 15 秒 按七次 上车延迟时间 30 秒 按八次 振动灵敏度设定（有此功能 ●再按一下遥控器的闭锁按钮 时可选） 闪烁。 可以通过按闭锁按钮来查询门锁状态是处于开还 是关。 当功能处于选定状态时，转向信号灯闪烁一次并 可听到一次蜂鸣声；如想更改为取消状态，打开 任意车门后关闭，若转向信号灯闪烁两次并听到 两次蜂鸣声，表示该功能已被取消。如未成功， 则重新打开再关闭车门。由取消状态转为设定状 态。 29 F3/F3R 轿车使用手册 燃油箱盖 这表示燃油箱盖在车辆的左侧。 1．油箱盖内控扣手拉起，可打开燃油箱盖。 2．取下油箱口盖时，可慢慢将油箱口盖做逆时针 方向旋转，然后稍停一下取出。将盖取下之后， 加注燃油时，须关闭发动机。 把它挂在盖架上。 温馨提示 在打开盖时您可能会听到一声轻微的“嗖”声， ◆在加燃油时，应遵守加油站的规定，以防 这不是反常现象。安装时，将盖作顺时针方向旋 止产生火花或明火。引起火灾。 转，直至听到“咔嗒”声为止。 ◆打开燃油箱盖时，不要马上将盖取下。在 炎热天气，如果突然将燃油箱盖取下，压 力下的燃油将从加注口喷出而造成人员 温馨提示 ◆为了防止在不测事故时燃油的溢出，须确 认拧紧油箱口盖。 受伤。 ◆更换油箱口盖时，须使用纯正的比亚迪 F3/F3R轿车原装油箱口盖。它可以调节燃 油箱的压力。 30 F3/F3R 轿车使用手册 电动天窗(装有时) 操作天窗时，可使用前室内灯旁边的开关。 点火钥匙必须在“ON”的位置。 温馨提示 ◆车辆在行驶中，所有乘客的头、手和身体 的其他部分须离开打开的车顶。否则，当 天窗护板可以用手打开或关闭。 滑动操作 打开：按开关的“SLIDE”侧。 天窗护板将和车顶一起打开。 关闭：按“SLIDE”对面一侧的开关。 车辆紧急制动或遇到不测事故时，将导致 严重受伤。 ◆在关闭天窗之前，需排除乘客的头、颈或 手被夹住的可能，否则会造成严重受伤。 ◆在点火钥匙仍插入的情况下，不要让任何 乘员（特别是小孩）单独留在车中。否则， 他/她可能会使用天窗开关并可能被卡住 滑动操作示意图 作为关闭时的预防措施，天窗在完全关闭之前将 在车顶。无人照看的乘客（特别是小孩）， 停止在半关闭的位置。因此，须释放开关后再按 可能发生严重的不测事故。 一次将天窗完全关闭。 倾斜操作 向上倾斜：按开关的“UP”侧。 下降：按“UP”对面一侧的开关。 可以在任何需要的位置停止电动天窗。天窗随着 开关的按下而移动，开关的释放而停止。 倾斜操作示意图 31 F3/F3R 轿车使用手册 章节 1-3 仪器和控制器的操作 座椅、安全带、转向盘和后视镜 座椅 ……………………………………………………………………………………33 前座椅 …………………………………………………………………………………33 后座椅 …………………………………………………………………………………34 安全带 …………………………………………………………………………………35 驾驶员SRS空气囊和前座乘客SRS空气囊 ………………………………………37 转向盘 …………………………………………………………………………………44 电动外后视镜 …………………………………………………………………………44 车内后视镜 ……………………………………………………………………………45 32 F3/F3R 轿车使用手册 座椅 前座椅 车辆在行驶中，车中所有乘客都必须将座位靠背 调节前座椅 垂直向上，背部靠住座椅靠背并且正确使用安全 温馨提示 带。 ◆车辆在行驶中不得进行调节，这是因为一 旦座椅产生不可预测的移动将导致驾驶 温馨提示 员对车辆失去控制。 ◆车中乘客没有正确坐好之前，不得驾驶 ◆在调节座位时，注意不要让座椅撞到后排 车辆。不允许坐在折叠的座椅靠背上部 乘客或行李。 或者车内部所放行李、物品之间，以免 车辆在紧急制动或发生碰撞时受到严重 ◆座椅位置调节完毕之后，须前后滑动，确 伤害。 认座椅锁定在位置上。 ◆在行驶中，不允许乘客站起或在座椅间 ◆调节完座椅靠背，将身体向后倚以确认座 移动，以免在紧急制动或发生碰撞时受 椅靠背被锁定在位置上。 到严重伤害。 ◆不要在座椅下放置物体，这会影响座椅锁 定机构或者意外地将座椅位置调节杆推 温馨提示 ◆驾驶员和乘客坐直并背靠座椅靠背时， 安全带能在碰撞事故中提供最大的保 护。如果斜靠在座椅上，腰部安全带可 能会滑过臀部而直接向腹部施加压力。 ◆在发生前方碰撞事故时，座椅过分倾斜 将增加人员受伤的危险性。 1. 座椅前后位置调节杆 握住调节杆 1 的中间并向上拉，把座位前后滑动 到所需要的位置后（使脚踏板、转向盘和仪表板 控制器都位于驾驶员容易控制的范围之内），松 向上方，造成座椅突然移动，导致驾驶员 对车辆失去控制。 ◆调节座椅时，手不要放在座椅下边或靠近 运作部件，以免手或手指被轧伤。 开调节杆 1。 2. 座椅靠背角度调节杆 向上拉调节杆2，把座椅靠背倾斜至所需要的角 度，松开调节杆2。 33 F3/F3R 轿车使用手册 后座椅 折叠后座椅(F3车型，装有时) 折叠后座椅（F3R车型） 折叠后座椅中间扶手(F3车型，装有时) 向上拉后排靠背开锁手柄将座椅靠背开锁，并将 向上拉后排靠背开锁拉带将座椅靠背开锁，并将 要使用后座椅中间扶手时 , 如上所示将后座椅 它向下折叠。 它向下折叠。 中间扶手拉出 . 这样可以将行李箱扩大至前座椅靠背。装载行李 这样可以将行李箱扩大至前座椅靠背。装载行李 时的注意事项，可参看第2章节的“行李装载的注 时的注意事项，可参看第2章节的“行李装载的注 意事项”。 意事项”。 如果需要，每个座椅靠背都可以分开折叠。 F3R车型折叠后座椅无中央扶手。 温馨提示 在车辆行驶中，车中乘客必须坐在座椅上，正确 扣好安全带。否则在紧急制动或发生碰撞事故 时，车中人员将更容易受到严重的身体伤害甚至 整体式后座椅(F3车型，装有时) 整体式后座椅不能折叠。 34 可能危及生命。 F3/F3R 轿车使用手册 安全带 安全带的注意事项： 使用安全带时，遵守以下说明： 温馨提示 ·比亚迪公司极力强调：凡车上的驾驶员和乘 ·在同一时间安全带只能由一个人单独使用。不 将后座椅靠背恢复至直立位置时，为了防止 客，不论何时，均宜扣好安全带。不这样做将增 得二人或二人以上共用一副安全带——即使是小 人员在发生事故或紧急制动时受伤， 须遵 加在事故中受伤或严重受伤的可能性。 孩也不行。 ·车辆配备的安全带是为成人设计的，要正确佩 ·避免将座椅靠背过度倾斜。座椅靠背在直立向 带安全带需要达到一定的年龄。 上的位置时，安全带所起的保护作用最大。（可 守下列预防措施： ◆前后推拉后座椅靠背的上部，确认座椅 靠背被紧紧锁定，并且看不到座椅靠背 上部的按钮中的红色标记，否则将会妨 碍安全带的正确操作。 ◆确认安全带没有扭曲或卡在座椅靠背的 里面。并将其放在正确的位置以备使用。 参看座椅调节的说明。） ·小孩必须安排坐在后排座位，同时必须扣好安 全带进行保护。根据事故统计，在后排座位受到 ·须注意，不得损坏安全带的带子或硬件。须注 正确保护的小孩比在前排座位时安全。 意，不得让它们在座位或车门里卡住或夹住。 ·如果小孩不得不坐在前排座位时，必须正确扣 ·定期检查安全带。检查有无切痕、磨损和松弛 好安全带。如果在发生事故时但没有正确扣好安 的部件。须更换已经损坏的部件。不得拆下或改 全带，SRS空气囊的迅速展开力将造成小孩的严重 装系统。 受伤甚至可能危及生命。 ·须保持安全带干净和干燥。如果需要进行清 ·不论是前排座椅还是后座椅，都不要让小孩站 洗，使用中性肥皂水或微温的水。严禁用漂白剂、 起或跪在上面。在紧急制动或发生碰撞时，未被 染料液或研磨清洗剂——这类物质将使安全带受 保护的小孩将受到严重的伤害甚至可能危及生 到严重的削弱。（可参看第 5 章节的“内部清 命。同样，也不要让小孩坐在腿上，这不能得到 洁”。) 充分的保护。 ·如果发生了严重的撞车事故，则须更换安全带 温馨提示 装置（包括螺栓）。即使损坏并不明显，仍须更 换整个装置。 安全带是为成人设计的，不适合儿童体型。建 议儿童乘车必须坐在后排。 35 F3/F3R 轿车使用手册 3 点式安全带 安全带的长度，可以根据乘客的体形和座椅的位 具有高低调节装置的安全带（装有时） 置而自动调整。 在紧急制动或受到撞击时，收缩器将锁住安全 带。如果向前倾斜过快，也会锁住。缓慢而平稳 的动作，可使安全带伸长，便于自由活动。 如果无法从收缩器中拉出安全带，只要将安全带 紧拉一下，然后把它释放。这样，就可以顺利地 从收缩器中拉出安全带。 当后方乘客肩部安全带完全伸展后，将它稍微收 按需要调节座椅并笔直地坐在座位上，背靠座 椅。需要扣紧安全带时，可将安全带从收缩器中 拉出，将带头插入带扣。 缩，安全带就被锁定在那个位置并不能再伸展。 要将安全带再次释放，把它充分缩回，然后再一 将高低调节装置的位置调节至适合身体尺寸。 次把它拉出。 提升：将高低调节装置向上滑移即可。 2点式安全带 温馨提示 ◆将带头插入后，须确认带头和带扣牢固锁定， 安全带没有扭曲。 ◆带扣中不要插入硬币、回形针等物件， 以防 止阻碍带头和带扣的正确连接。 ◆如果安全带的功能不正常，立刻通知比亚迪 笔直坐在座位上，背靠座椅，需要扣紧安全带时， 汽车销售服务店。安全带来修复之前，不要 可将安全带拉出，将带头插入带扣。 使用该座位，它不能对乘客或儿童起保护作 带头插入带扣后，会听到一声咔嗒声。 36 用。 下降：按下高低调节装置的调节按钮并将高低调 节装置向下滑移。 调节完毕之后，确认高低调节装置被锁定在位置 上。 F3/F3R 轿车使用手册 调节腰部和肩部安全带的位置 要松开安全带时，按带扣上的松开按钮即可，安 全带会自动收缩。 须将腰部安全带尽可能保持在低至臀部的位置— —不能扣在腰部位置。然后通过闩板，把肩部部 分向上拉，将安全带调节至适当的位置。 驾驶员SRS空气囊和前座乘客SRS空气囊 （装有时） 如果安全带不能顺畅地自动收缩，则应拉出检查， 看是否有结头或扭曲。确认安全带收缩时没有扭 SRS 空 气 囊 系 统 是 座 椅 安 全 带 的 辅 助 装 置 （Supplemental Restraint System，即SRS是乘 曲。 员辅助保护装置的意思），是对座椅安全带的补 温馨提示 温馨提示 ◆高于腰部位置的安全带和松弛的安全带，在发 须确认肩部安全带穿过肩膀的中心。安全带须离 生碰撞或其它意外事故时，由于安全带会滑到 开颈部远一些，但不得让安全带从肩膀上脱落。 腰部下面而导致严重受伤。须尽可能将安全带 否则，在发生不测事故时，将减低安全带所起的 保持在低至腰部的位置。 保护作用，并在碰撞事故中导致人员严重受伤。 充，本SRS空气囊系统可在较严重的正面碰撞事故 中，对驾乘人员的头部和胸部提供额外的保护， ◆为了安全起见，肩部安全带不得放在手臂的下 方。 减少伤亡。 SRS空气囊系统不能取代安全带，它是汽车整个被 动安全保护体系的一个组成部分。请注意，只有 与系好的安全带一起配合工作，才能使SRS空气囊 系统发挥最大保护作用。因此，为了您及您家人 的安全，请特别注意本部分的“注意”和“温馨 提示”。 37 F3/F3R 轿车使用手册 系统组件 温馨提示 ◆在汽车行驶过程中，请一直使用安全带！ ◆请保持正确坐姿，这样才能发挥安全带和 SRS空气囊系统的最大保护作用！ ◆对于小孩，汽车后座椅是安全位置！ ◆不得私自拆装SRS空气囊部件！ SRS空气囊系统由电子控制单元监控，并且具有自 诊断功能，通过仪表盘上的警告灯指示系统状态： SRS空气囊系统主要包括以下组件，位置如图所 示。 ●每次打开点火开关后，SRS空气囊警告灯点亮5 秒钟左右，然后熄灭并持续5秒钟以上，表示系 1．SRS警告灯 2．前排乘员SRS空气囊组件（SRS空气囊和充气装 置） 3．SRS空气囊ECU（电子控制单元） 统正常。 这个警告灯系统用于监控SRS空气囊ECU、碰撞传 感器、充气装置、警告灯、接线和电源。（有关 细节，可参看章节1-5的“保养提示指示灯和警告 蜂鸣器”。） 4．驾驶员SRS空气囊组件（SRS空气囊和充气装置） 5．碰撞传感器 SRS空气囊ECU包括一个安全传感器和SRS空气囊 传感器。 SRS空气囊警告灯（装有时） 38 注意 F3/F3R 轿车使用手册 若出现下列情况，表示SRS空气囊系统存在故 面碰撞事故时，SRS空气囊系统将被触发；在发生 展开的气袋中，其向前冲的惯性得到缓冲，从而 障： 特殊碰撞事故时，SRS空气囊系统可能被触发。 减少了驾乘人员的头部、颈部和胸部受伤的程度。 ◆打开点火开关后，警告灯不亮。 在发生轻微的正面碰撞和侧面碰撞事故，或车尾 经过专门开发的SRS空气囊的气袋，展开后受到驾 碰撞，或翻车时，SRS空气囊系统一般不会触发。 乘人员身体的挤压时，吸收冲击能量，能使气体 在这种情况下，驾乘人员通过正确方式系上安全 以一定速率排出，减轻气袋对驾乘人员的作用力， 带即可受到保护。 进一步对减缓驾乘人员的伤害。事故结束后，展 ◆打开点火开关，5秒钟之后警告灯不熄灭或 熄灭后又重新闪烁并点亮。 ◆关闭点火开关后，警告灯又点亮。 ◆汽车行驶过程中，警告灯点亮或闪烁。 开的气袋基本完全排气，不会遮挡前方视线。 SRS空气囊系统触发的决定性因素是：碰撞时产生 并由电子控制单元（ECU）获得的减速度曲线与设 气袋展开可在若干分之一秒内高速完成，从而能 定值之间进行全面智能比较和判断。如果碰撞时 在事故中为驾乘人员提供额外保护。 产生并被测到的汽车减速度等信号低于ECU内预 先设定的相关参照值，则SRS空气囊就不会被触 温馨提示 如果出现警告灯点亮指示SRS空气囊系统有 故障，应尽快到比亚迪汽车销售服务店检查。 否则，将影响在发生事故时SRS空气囊系统发 挥其正常功能或全部功能！ 发，尽管汽车可能已经在事故中严重变形。 气袋展开时会有较大响声，一般不会造成伤害（但 不排除导致耳鸣或暂时性失聪的可能，会很快恢 复）。SRS空气囊作用产生的气体可能会有气味， 比亚迪汽车使用的SRS空气囊系统ECU在设定时已 影响食欲，但不会造成乘员中毒。SRS空气囊作用 充分考虑到国内常见的各种误用和道路状况。但 后，会释放少量烟雾，属于正常现象，不表明汽 由于发生撞车事故的原因及形态千变万化，为了 车发生火情，无需担心。 您的安全，请严格遵守此使用说明书来正确使用 汽车，避免误用，否则无法保证SRS空气囊起到预 想的效果。 SRS空气囊的保护过程 SRS空气囊触发条件 SRS空气囊不会展开的状况 SRS空气囊系统一旦触发，气体立即充入气袋，并 SRS空气囊设计触发条件如下：当发生较严重的正 在驾乘人员面前迅速膨胀、充满。驾乘人员陷入 39 F3/F3R 轿车使用手册 部分状况下，SRS 空气囊可能不展开。举例如上图。 SRS空气囊可能展开的状况 40 F3/F3R 轿车使用手册 ●如果发生以上状况，SRS空气囊可能展开。举例 如上图。 ●如果车辆受到来自底部的严重冲击力时，SRS空 气囊可能展开。 41 F3/F3R 轿车使用手册 注意 ◆禁止让儿童／老弱人员／孕妇乘坐在前乘 销售服务店进行。如果在该日期之前更换 客座椅上，同时建议，孕妇乘车应使用安 过 SRS 空气囊系统某部件，维修手册上应 挂、轮胎尺寸、保险杠、底盘和原厂配备 全带，并请与医生联系，听取医生的意见。 有记录。 设备的任何改变，都会对 SRS 空气囊系统 腰部安全带应系妥当，系得越下越好，最 产生不利影响。并且，不能将 SRS 空气囊 好在臀部，而不能系在腰间。否则 SRS 空 系统的任何部件挪用在其他车型上，否则 气囊展开时可能会由于 SRS 空气囊的展开 可能导致 SRS 空气囊系统失效，造成人身 而导致人员严重受伤。 ◆SRS 空气囊是为指定车型开发匹配的，对悬 伤害。 ◆汽车行驶过程的任何时候，请系好安全带 ◆在驾驶员及前排乘员和 SRS 空气囊作用范 围之间不得有其他人员、动物或物体。成 并保持正确坐姿。如果您没有系上安全带， 人怀抱儿童坐于前排对于儿童是非常危险 行驶期间身体向前靠或坐姿不正确，那么 的。 在发生使 SRS 空气囊系统触发的事故时， 会加剧您受伤的危险性。 ◆对驾驶员来说，胸部与方向盘保持至少 25 厘米的距离非常重要，这样才能在该系统 触发时为驾驶员提供最有效的保护。也就 是说，前座椅和头枕必须总是根据每个乘 员身材进行调整，并且，对驾驶员来说胳 膊只处于略弯曲接近伸直状态。 ◆转向盘的饰盖表面以及仪表板右边 SRS 空 气囊位置附近的表面上，不得粘贴、蒙上 任何物品，或做其他装饰处理。这两处只 允许用干燥或稍浸湿的抹布清洁，并不允 许用力敲打这两处。 ◆诸如电话支架、杯子、烟灰缸等任何附件 绝不允许安装在 SRS 空气囊的饰盖上或其 作用范围之内。否则在发生使 SRS 空气囊 触发的事故时会加剧受伤的危险性。 ◆SRS 空气囊系统的所有组成部件均不允许 进行任何改动，包括相应标签。 ◆对 SRS 空气囊的任何操作，包括因修理其 他部分（如拆卸方向盘）而进行的该系统 部件的拆装工作，只允许由比亚迪汽车销 售服务店完成。 ◆自制造之日起（汽车合格证和维修手册上 标有生产日期），请务必在 15 年内更换 SRS 空气囊系统，更换工作必须由比亚迪汽车 42 ◆SRS 空气囊只能提供一次性事故防护功能。 一旦 SRS 空气囊被触发或损坏，则必须更 换该系统。 ◆在转让汽车时，请将所有随车资料交给新 车主。 ◆在对汽车或 SRS 空气囊系统的各部件进行 报废处理时，请遵守与此有关的安全规定 和报废程序。比亚迪汽车销售服务店熟悉 这些规定，维修手册上有详尽的报废程序 说明。 ◆SRS 空气囊系统对其周围的电磁干扰和电 磁骚扰有较强的抗干扰和抗骚扰能力。但 为避免意外，请勿在超出国家允许的电磁 环境下使用汽车。 ◆虽然 SRS 空气囊系统充分考虑到国内常见 的各种误用和道路状况，但为避免意外， 切勿使汽车底部发生严重撞击，或在恶劣 的道路环境下粗暴驾驶。 F3/F3R 轿车使用手册 其他事项 ●请仔细阅读本手册，如果您想转让汽车或拆毁， 请告知新车主或拆毁车的单位，您的汽车配备 了 SRS 空气囊系统，并建议他们仔细阅读本手 册。 ●SRS 空气囊系统发生作用后，应避免直接接触 SRS 空气囊模块组件（否则可能烫伤或引起身体 不适），由比亚迪汽车销售服务店进行拆卸处 理。一旦 SRS 空气囊系统发生作用，应及时更 换新的 SRS 空气囊系统。 ●SRS 空气囊系统仅在较重的正面碰撞时才发生 作用，SRS 空气囊系统没有触发并不等于 SRS 空 出现下列情况时，须立刻与比亚迪汽车销售服务 气囊系统本身存在问题，不正常的修理或不修 店联系。 理汽车的破损件都会影响 SRS 空气囊系统的正 常工作。 ●SRS空气囊已经充气。 ●车辆的前方（图示阴影部分）遇到事故时，不 足以引起SRS空气囊展开。 ●转向盘饰盖表面或前方乘客SRS空气囊盖（图示 阴影部分）已经刮破、裂开或有其它损坏。 43 F3/F3R 轿车使用手册 转向盘 电动外后视镜（装有时） 要改变转向盘的角度时，可握住转向盘，将转向 利用位于仪表台下护板上的电动外后视镜控制器 管柱调节杆向下按，然后倾斜转向盘至合适的角 调节电动外后视镜，以使驾驶员方便、准确地了 度，最后将杆恢复至原位。 解车外道路、交通信息，从而能够安全行驶。 电动外后视镜控制器（装有时） 用此开关调节外后视镜。 1．选择开关1——用于选择需要调节的外后视镜。 按开关至“L”（左）或“R”（右）。 温馨提示 温馨提示 ◆车辆在行驶中，不得调节转向盘。这样做有 可能使驾驶员错误地操纵车辆，发生意外事 车辆在行驶中，不得调节外后视镜。这样做有 故。 可能使驾驶员错误地操纵车辆，发生意外事 故。 ◆调节转向盘之后，将它上下移动以确认被牢 固锁定。 2．控制开关2——用于调节外后视镜的角度。 根据所需要的观测范围及角度，按住方向控制 开关，调节其到所需的位置。 当钥匙在“ACC”档或“ON”档时，可以调节。 注意 如果电动外后视镜被冰冻住，不要操作控制 器或刮后视镜的表面，须用喷雾式除冰器除 去后视镜表面的冰。 44 F3/F3R 轿车使用手册 车内后视镜 内后视镜带有方向显示功能(装有时) 将后视镜调节至刚好可以通过后视镜看到车辆的 后部。 启动条件：点火开关于 ACC/ON 档位置。 在夜间行车时，朝自己的方向拨拉杆以减弱后方 车辆大灯的眩目照射。 白天驾驶——杆在 2 的位置 在这个位置上，后视镜中的反射具有较好的清晰 度。 夜间驾驶——杆在 1 的位置 须记住，为了减少眩光，则会降低一些后视清晰 度。 45 F3/F3R 轿车使用手册 章节 1-4 仪器和控制器的操作 照明、刮水器和除雾器、车速投影仪 前照灯和转向信号灯……………………………………………………………………47 高位制动灯………………………………………………………………………………48 紧急告警灯………………………………………………………………………………48 前雾灯……………………………………………………………………………………49 后雾灯……………………………………………………………………………………49 后室内灯…………………………………………………………………………………49 点火钥匙提醒灯…………………………………………………………………………50 前室内灯…………………………………………………………………………………50 前阅读灯…………………………………………………………………………………51 前挡风玻璃刮水器和洗涤液……………………………………………………………51 后挡风玻璃除霜器………………………………………………………………………52 车速投影仪………………………………………………………………………………52 46 F3/F3R 轿车使用手册 前照灯和转向信号灯 灯光提示蜂鸣器 当前照灯旋钮在位置1时，如果取下点火钥匙并打 开驾驶员侧车门，蜂鸣器将提醒关闭灯光。 转向信号灯 要发出转向信号时，把左组合开关手柄向上（右 前照灯（无自动灯光控制系统时） 转向）或向下（左转向）拨至位置1。 旋转左组合开关顶端的调光旋钮，打开下列灯光： 点火钥匙必须在“ON”档位置。 位置1——前位置灯、后位置灯、牌照灯、组合仪 远、近光灯———旋转左组合开关顶端的调光旋 表背光灯和组合仪表上的位置灯指示灯（绿色） 钮至前照灯档。使用近光时，把开关手柄拨向位 均处于打开状态。 置2。使用远光时，把开关手柄拨向位置1，此时 位置2——前照灯和上述所有的灯。 注意 车辆转弯以后，此手柄会自动复位；但在变换车 道时，需用手将手柄恢复原位。 远、近光灯均为点亮状态，并且组合仪表上的远 如果组合仪表上的转向信号指示灯（绿色）的闪 光指示灯（蓝色）处于打开状态。 烁比平时快，则表示前面或后面的转向信号灯灯 远光灯闪烁——把左组合开关手柄拨向位置3，远 泡可能被烧毁。 光灯点亮；释放左组合开关手柄，远光闪烁关闭。 为了防止蓄电池放电，在发动机没有运转时， 不要长时间开启灯光。 组合仪表上的远光指示灯（蓝色）指示远光灯闪 烁处于工作状态。 将调光旋钮位于“OFF”档，也可以使远光灯闪烁。 47 F3/F3R 轿车使用手册 在车辆进入黑暗的地方时，调光旋钮在位置3可以 高位制动灯（装有时） 保证灯光及时地自动开启。 踩下制动踏板时，该灯与后制动灯同时点亮，来 警告车辆处于制动状态，防止意外事故发生。 紧急告警灯 前照灯（装有自动灯光控制系统时） 旋转左组合开关顶端的调光旋钮，打开下列灯光： 位置1——前位置灯、后位置灯、牌照灯、组合仪 表背光灯和组合仪表上的位置灯指示灯（绿色） 均处于打开状态。 光照强度传感器位于驾驶员侧仪表板的顶部，如 上图箭头所指位置。 要打开紧急告警灯时，按下此开关。 不要在仪表板上述区域放置任何物体，和/或在挡 所有转向信号灯都闪烁发亮。要将其关闭，再按 风玻璃上述区域粘贴任何物体而阻挡传感器。 一下此开关。 车辆不得不停在可能会引起交通事故的地点时， 位置2——前照灯和上述所有的灯。 须点亮紧急告警灯来警告其他驾驶员注意。 位置3（“AUTO”）——前照灯和上述所有的灯（同 尽可能将车停在远离道路的地方。 位置2）。 根据周围环境的明暗，这些灯自动点亮或熄灭。 48 当紧急灯点亮时，转向信号灯开关不起作用。 F3/F3R 轿车使用手册 前雾灯（装有时） 后雾灯 后室内灯 在下列3种情况下按一下此开关即可打开后雾灯： 需要点亮后室内灯时，可拨动开关手柄。 ●当前雾灯（装有时）打开时——在小灯或前照 后室内灯开关具有以下位置： 要打开前雾灯，先旋转左组合开关的调光旋钮至 位置灯或前照灯的位置，再旋转前雾灯开关旋钮 （图中阴影部分）至“ON”档。 组合仪表上的前雾灯指示灯将指示前雾灯处于打 开状态。 灯打开时，按一下后雾灯开关，后雾灯点亮。 “ON”——保持灯一直点亮。 ●当前雾灯（装有时）关闭时——在前照灯打开 时，按一下后雾灯开关，后雾灯点亮。 ●无前雾灯时——在前照灯打开时，按一下后雾 灯开关，后雾灯点亮。 “OFF”——灯熄灭。 “DOOR”——任一车门打开时，此灯点亮；所有 车门都关闭后，此灯熄灭。 当左组合开关的调光旋钮、前雾灯开关旋钮均旋 至“OFF”档时，后雾灯将自动熄灭。 当后雾灯点亮时，后雾灯开关会发亮，组合仪表 上的后雾灯指示灯将指示后雾灯处于打开状态。 49 F3/F3R 轿车使用手册 点火钥匙提醒灯（装有时） 上车照明系统 前室内灯（装有电动天窗的车型） 当后室内灯开关在“DOOR”位置时，只要打开任 一车门，后室内灯就会点亮。当所有的车门关闭 之后，后室内灯将保持点亮约30秒钟后自动熄灭。 在下列2种情况下，后室内灯和点火钥匙提醒灯将 立刻熄灭。 ●当点火钥匙在“ON”档时所有的车门被关闭。 ●用无线遥控器关闭所有的车门并锁定。 用无线遥控器将所有的车门同时开锁时，后室内 为便于看到点火开关，当任何一扇车门被打开时 点火钥匙提醒灯点亮。 所有车门关闭之后，点火钥匙提醒灯将保持点亮 约30秒钟后自动熄灭。 50 灯和点火钥匙提醒灯将点亮约30秒钟后自动熄 灭。 可以选择打开或关闭此功能。可参看章节1-2的 “可选择功能的设定方法”。 要打开前室内灯，将此开关按下；要关闭前室内 灯，再按一次开关，开关弹起表明前室内灯已关 闭。 F3/F3R 轿车使用手册 前阅读灯（无电动天窗的车型---装有时） 前挡风玻璃刮水器和洗涤液 仅对挡风玻璃作一次刮扫时，把右组合开关向上 拨动并释放。 要喷射洗涤液，把右组合开关向上拨动并释放。 在喷射了洗涤液之后，刮水器还将工作2次。 有关加洗涤液的细节，可参看章节7-3的“加洗涤 液” 在结冰的天气，使用洗涤液之前先对挡风玻璃进 需要点亮前阅读灯时，可将开关滑移。 行加温除霜。这样可以防止洗涤液冻在挡风玻璃 上而影响视线。 前阅读灯开关有以下位置： （位置 3）——前阅读灯一直点亮。 要打开前挡风玻璃刮水器时，将右组合开关拨至 所需要的设定位置。 （位置 2）——关闭前阅读灯。 （位置 1）——任一车门打开时，此灯点 亮。所有车门关闭后，此灯熄灭（同后室内灯）。 钥匙必须在“ON”的位置。 右组合开关的位置 刮水器动作 注意 位置1 间歇 前挡风玻璃在干燥的状态时，不得使用刮水 位置2 慢 位置3 快 器，否则会刮伤玻璃。 51 F3/F3R 轿车使用手册 后挡风玻璃除霜器（装有时） 钥匙必须在“ON”档。 高行驶的安全性。 后挡风玻璃内侧的细电热丝将迅速使后挡风玻璃 表面清晰，同时后除霜开关的指示灯将发亮，指 示除霜器在工作中。 再按一次开关，可关闭除霜器。 装有自动空调控制器时，除霜器工作约l5分钟之 后，除霜器将自动关闭。 当后风窗表面清晰后，须确认将除霜器关闭。长 适用于装有手动空调控制器的车辆 启动条件： 时间开着除霜器将导致蓄电池放电，特别是停停 点火开关处于“ON”档位置；电源按钮按下位置； 走走的驾驶中，更是如此。除霜器不是为了干燥 车辆处于行驶状态，有车速输入。 雨滴和融雪而设计的。 主要技术参数： 注意 项目 参数 单位 电，当发动机停止时关闭后除霜开关。 工作电压 DC：＋9～＋15 V ◆ 在清洁后车窗的内侧时，注意不要刮伤或 工作温度 －30～70 ℃ 储存温度 －40～80 ℃ 测量范围 0～199 km/h 测量误差 ＋5% 外型尺寸 80×54×46 ◆ 装有手动空调控制器：为了防止蓄电池放 损坏电热丝或接头。 车速投影仪（装有时） 适用于装有自动空调控制器的车辆 启动车速投影仪时，可以把车速信息投射到驾驶 要对后挡风玻璃进行除雾或除霜时，按下后除霜 员面前的前挡风玻璃的太阳膜上，因而使驾驶员 开关（图中阴影部分）。 在读车速的同时把眼睛继续盯在行驶路面上，提 52 mm F3/F3R 轿车使用手册 章节 1-5 仪器和控制器的操作 仪表和保养提示指示灯 燃油表……………………………………………………………………………………54 发动机冷却液温度表……………………………………………………………………54 转速表……………………………………………………………………………………55 里程表、双短距离里程表………………………………………………………………55 保养提示指示灯和警告蜂鸣器…………………………………………………………56 53 F3/F3R 轿车使用手册 燃油表 发动机冷却液温度表 液温度表的指针回到“C”也不表示发生故障。 注意 ◆不要取下发动机冷却系统中的节温器，否 则将导致发动机过冷。节温器是用来控制 冷却液的流动，使发动机的温度保持在规 定的范围以内。 ◆过热的发动机，不得进行持续行驶。可参 看第 4 章节的“如果车辆过热”。 当点火钥匙转到“ON”档时，该表自行检测，并 当点火钥匙转到“ON”档时，该表指示出发动机 指示燃油箱中大概的燃油存量。 冷却液的温度。发动机的工作温度将随着天气和 发动机负荷量的变化而变化。 接近加满——燃油表指针指示在“F”位置。 如果指针指在红色区，表示发动机温度太高，发 接近用完——燃油表指针指示在“E”位置。 动机冷却液温度高报警灯点亮，须停车并使发动 燃油保持在油箱的l/4以上是合理的。 机降温。 在制动、加速、转弯或坡路行驶时，燃油箱中的 在下列工作条件下，发动机可能会产生过热现象， 燃油会晃动，燃油表指针会轻微摆动，或低燃油 例如： 位提示灯会比平时早些点亮。 如果燃油位接近“E”时，或低燃油位提示灯点亮 时，须尽快加注燃油。 当点火钥匙转到“START”档时，即使燃油表的指 ●在炎热的天气进行长途爬坡。 ●在停停走走的交通状态，打开空调的同时让发 动机长时间的空转。 ●拖曳挂车时。 针回到“E”也不表示发生故障。 当点火钥匙转到“START”档时，即使发动机冷却 54 F3/F3R 轿车使用手册 转速表 里程表、双短距离里程表 液晶显示屏显示下列信息： 1．里程表1——显示车辆已行驶的总里程数。 2．双短距离里程表2——显示将短距离里程表设 定为零以后的行驶里程数。 可以用一个短距离里程表来计算燃油(TRIP A)，用另一个来测定每次行驶的里程数(TRIP B)。 3．短距离里程表归零钮3——将双短距离里程表 调整至零、改变仪表液晶屏的显示。 转速表用rpm（每分钟转数）来指示发动机的转速。 驾驶中用它来选择正确的换档时间，防止发动机 加载减速和超速运转。 发动机运转过快的状态下驾驶车辆，将导致发动 机过度磨损并浪费燃油。 当点火钥匙转到“START”档时，即使转速表的指 要将短距离里程表调整至零时，先使仪表液晶 屏显示出该短距离里程表（TRIP A/ TRIP B） 的读数，然后按住该钮直至仪表液晶屏显示为 零为止。 要变换仪表的显示时，迅速按下并释放该钮。每 按一次，仪表将循环显示“里程表——短距离里 程表（TRIP A）——短距离里程表（TRIP B）”。 针回到底位也不表示发生故障。 注意 不要让指针进入红色区（图中阴影部分）， 这可能使发动机严重损坏。 55 F3/F3R 轿车使用手册 保养提示指示灯和警告蜂鸣器 如果指示器点亮或蜂鸣器鸣响…… 应该如此做 （a） 如果没有使用驻车制动器,则立刻停车并与比亚迪汽车销售服务店联系。 （b） 扣紧驾驶员的安全带。 （c） 停车并检查。 （d） 停车并检查。 （e） 将车辆送到比亚迪汽车销售服务店。 （f） 尽快给燃油箱中加注燃油。 将车辆送到比亚迪汽车销售服务店。如果制动系统警告灯 （g） (装有时) 56 汽车销售服务店联系。 也点亮了,则立即停车并与比亚迪 F3/F3R 轿车使用手册 如果指示器点亮或蜂鸣器鸣响…… （h） 应该如此做 检查并关好所有车门。 立刻将车辆送到比亚迪汽车销售服务店。 （i） （装有时） （j） 钥匙提示蜂鸣器 取下钥匙。 （k） 灯光提示蜂鸣器 关闭灯光。 57 F3/F3R 轿车使用手册 （a）制动系统警告灯 当点火钥匙在“ON”档时，此灯在下列情况下点 亮。 温馨提示 如果发生任何一种下列情况，立刻将车辆停 在安全的地方并与比亚迪汽车销售服务店联 系。 ● 制动液液位低时。 ● 停车并拉起驻车制动器手柄时。 ◆发动机在运转中，即使释放了驻车制动器， 如果在低制动液位的状态下，持续进行正常 驾驶是很危险的。 此灯点亮用于提示蓄电池处于放电状态。 点火钥匙在“ON”档时，此警告灯会点亮。正常 情况下，发动机启动后，此警告灯熄灭。 此灯也不熄灭。 在这种情况下，制动器可能工作不正常， 温馨提示 （c）充电系统警告灯 制动距离将变长。应及时停车进行检查。 注意 如果在驾驶中此灯点亮，表示充电系统或者发电 机皮带断裂等故障。请将车辆驶离道路停在安全 ◆ABS系统故障指示灯点亮的同时，制动系统 地点，立刻停止运转发动机并与比亚迪汽车销售 警告灯仍然点亮。 服务店联系。 在下列情况由比亚迪汽车销售服务店检查车辆： 在这种情况下，制动时不但防抱死制动系 统不起作用，而且车辆也将变得极端地不 ●当点火钥匙在“ON”档时，即使使用了驻车制 稳定。 （d）低机油压力指示灯 动器，此指示灯也不点亮。 此灯点亮用于警告机油压力过低。 ●当点火钥匙在“ON”档时，即使释放了驻车制 动器，此指示灯也不熄灭。 在操作中警告灯短暂点亮不表示有问题。 （b）安全带提示灯 此灯点亮用于提醒驾驶员系好座位安全带。 在行驶中，如果此灯闪烁或保持点亮状态，须驶 离道路将车辆停放在安全地点，并立刻停止运转 发动机，向比亚迪汽车销售服务店请求帮助。 一旦点火钥匙被转到“ON”档或“START”档，如 果驾驶员的座位安全带未系好，那么提示灯点亮。 当发动机空转时，此指示灯可能会偶尔闪烁点亮 除非驾驶员系好安全带，否则提示灯持续点亮。 或在紧急制动后短暂点亮。当发动机渐渐加速时 如果此指示灯熄灭，则没有关系。 当机油液位非常低时，此指示灯也将点亮。但此 指示灯不是用于指示低机油液位的，机油液位必 58 F3/F3R 轿车使用手册 须用机油尺进行检查。 当ABS系统故障指示灯点亮时（制动指示灯熄灭）， （h）车门未关提示灯 ABS系统不工作，但是制动系统仍将正常工作。由 注意 不要在低机油压力指示灯点亮的状态下驾驶 于ABS系统不工作，所以在紧急制动或在较滑的路 面上制动时车轮会被抱死。 如果发生任何一种下列情况，则表示此指示灯系 统监控的部件中发生故障，须尽快与比亚迪汽车 销售服务店联系检查车辆： （e）发动机故障指示灯 提示灯将保持在点亮状态，直至所有的车门完全 关闭为止。 车辆——即使是一小段距离。否则将毁坏发 动机。 无论点火钥匙在什么档位，只要车门未关好，此 ●当点火钥匙被转到“ON”档时，此指示灯不亮 （i）SRS故障指示灯（装有时） 当点火钥匙转到“ON”档时，此指示灯立即点亮。 约5秒钟后，此指示灯熄灭。这表示SRS空气囊系 统工作正常。 或持续发亮。 此指示灯在发动机电喷系统发生故障时或污染物 排放超标时点亮。 ●行驶中此指示灯点亮。 此灯点亮，须尽快通知比亚迪汽车销售服务店检 在操作中此指示灯短暂地点亮不表示有问题。 指示灯系统用于监控SRS空气囊ECU、碰撞传感器、 充气装置、故障指示灯、接线和电源。 如果发生任何一种下列情况，则表示由指示灯系 查/修理车辆。 统监控的部件中某处发生故障。须尽快与比亚迪 汽车销售服务店联系检查车辆： （f）低燃油位提示灯 温馨提示 当燃油箱中的燃油接近用完时此提示灯点亮。此 时须尽快加注燃油。 在斜坡行驶或转弯时，由于燃油箱中燃油液位的 晃动，低燃油位提示灯可能较通常早些点亮。 （g）ABS系统故障指示灯（装有时） 当点火钥匙转到“ON”档时，此指示灯立即点亮。 ◆如果制动系统警告灯点亮的同时，ABS系统 故障指示灯也点亮，立刻将车辆停在安全 的地方并与比亚迪汽车销售服务店联系。 ◆在这种情况下，制动时不但防抱死制动系 统不起作用，而且车辆也将变得极端地不 稳定。 ●当点火钥匙转到“ON”档时，此灯不亮或持续 点亮。 ●行驶中此灯点亮或闪烁。 （j）钥匙提示蜂鸣器 当点火钥匙在“ACC”或“LOCK”时打开驾驶员车 门，蜂鸣器鸣响以提示取下钥匙。 如果ABS系统工作正常，则几秒钟后此指示灯会熄 灭。此后，如果系统发生故障，此灯将再次点亮。 （k)灯光提示蜂鸣器 如果位置灯或前照灯在打开的状态下，将点火钥 59 F3/F3R 轿车使用手册 匙从点火开关上取下并打开驾驶员车门时，蜂鸣 器鸣响以提示关闭灯光。 检查保养提示指示灯 1．拉起驻车制动器手柄。 制动系统警告灯将点亮。 2．打开一扇车门。 车门未关提示灯将点亮。 3．关好所有车门。 车门未关提示灯熄灭。 4．将点火钥匙转到“ON”档，但不启动发动机。 除车门未关提示灯之外，所有的保养提示指示 灯都将点亮。几秒钟后，ABS系统故障指示灯 （装有时）、SRS故障指示灯（装有时）熄灭。 如果有任何一个保养提示指示灯或警告蜂鸣器没 有按以上所述进行工作，须尽快到比亚迪汽车销 售服务店进行检查。 60 注意 如果在行驶中仪表板上红色警告灯（如：充 电系统警告灯、制动系统警告灯、低机油压 力指示灯、发动机冷却液温度高报警灯等） 点亮，应尽快停车，根据使用手册中的说明 检查车辆，必要时请与比亚迪汽车销售服务 店联系。 F3/F3R 轿车使用手册 章节 1-6 仪器和控制器的操作 点火开关和驻车制动器 装有转向盘自锁机构的点火开关………………………………………………………62 驻车制动器………………………………………………………………………………62 61 F3/F3R 轿车使用手册 装有转向盘自锁机构的点火开关 驻车制动器 如果钥匙在“ACC”或“LOCK”档时打开驾驶员车 停车时，紧紧拉上驻车制动器来避免车辆滑动。 门，蜂鸣器将提醒驾驶员取下钥匙。 必 须 把 钥 匙 按 入 才 能 将 钥 匙 从 “ ACC ” 档 转 到 “LOCK”档。 当点火开关转到“START”、“ON”档时，转速表、 燃油表或发动机冷却液温度表的指针回到底位或 轻微摆动不表示发生故障。 “START”——启动发动机。释放后钥匙将回到 “ON”档。 启动发动机时，钥匙好象被卡在“LOCK”档上。 要将它释放，首先须确认钥匙被全部插入，然后 在转动钥匙的同时轻摇转向盘。 有关启动的方法，可参看第3章节。 持力，先踩制动踏板并将其保持到拉起驻车制动 器为止。 “ON”——发动机运行以及所有的附属电器设备 供电。这是正常的驾驶位置。 注意 发动机不运转时，不允许将钥匙保持在“ON” “ACC”——收音机等附属设备可以操作，但发动 机停止运转。 “LOCK”——发动机停止并且转向盘被锁定。只 有在这个位置上才能取下钥匙。 设定：拉起驻车制动器手柄。为了得到较好的保 释放：轻轻拉起驻车制动手柄（l），按入锁定释 放钮（2），然后放下（3）。 档，以防止蓄电池的放电。 为了提示驻车制动器已被设定，组合仪表上的制 动系统警告灯点亮直至将驻车制动器释放。 温馨提示 驾驶之前，须确认驻车制动器充分释放以及 制动系统警告灯熄灭。 62 F3/F3R 轿车使用手册 章节 1-7 仪器和控制器的操作 两用燃料车车辆简介 两用燃料车燃料供给系统结构简介 …………………………………………64 两用燃料车车辆燃料转换操作说明 ………………………………………64 63 F3/F3R 轿车使用手册 两用燃料车燃料供给系统结构简介 两用燃料车是在保留了 F3 轿车供油系统不变 两用燃料车燃料转换操作说明 时，为保证发动机能够使用天然气继续工作，天 多点顺序喷射天然气系统燃料转换开关 然气系统中设置了使用天然气直接启动的功能。 a. 天然气启动 的基础上，增加一套多点顺序喷射天然气系统而 将燃料转换开关按至”G“位置，检查气量显 成。 示开关是否显示。打开点火钥匙到 ON 档，控制器 多点顺序喷射天然气系统主要由储气系统、 启动，此时汽油工作灯点亮，燃气工作灯闪烁； 供给系统及控制系统三部分组成： 储气系统：主要由加气口、加气口三通、天 将转换开关从“G”位置按至汽油位置，再按回” 然气瓶、天然气瓶瓶口阀、高压管路及其接头等 G“位置，此时天然气和汽油工作指示灯均点亮； 部件组成。 启动发动机，发动机即使用天然气启动和工作。 供给系统：主要由减压器、低压管路、高频 注意 通常情况下，建议使用汽油启动，不建议使用天 电磁阀组、成型气管等组成。 控制系统：主要由燃气控制器总成、点火时 间调节器、转换开关等部件组成。 1、天然气指示灯 2、天然气转换开关 3、汽油指示灯 4、天然气气量显示 然气启动。当发动机水温高于 60℃时，才可使用 天然气直接启动，否则，会损坏减压器。 b.汽油启动 先将转换开关按至汽油位置，按正常驾驶操 天然气量显示由 4 个绿灯和一个红灯组成， 每个绿灯大约表示气量的 1/4，红灯点亮时表示气 量不足。 （1）两用燃料车启动 为保护减压器及使汽油系统处于正常的状 态，转换开关在任何位置时，均使用汽油启动。 当汽油系统出现故障，发动机无法使用汽油工作 64 作程序启动。 （2）燃料转换 a.由天然气转换为汽油 将燃料转换开关从”G“位置直接按至汽油 位置，这时天然气电磁阀关闭，燃油泵继电器闭 合，燃油泵通电工作。发动机以汽油为燃料进行 工作。 F3/F3R 轿车使用手册 b.由汽油转换为天然气 先将燃料转换开关从汽油位置转换到”G“位 置，此时发动机仍以汽油为燃料运转，转换开关 上汽油指示灯点亮。踩下油门踏板，使发动机转 速升高到 2000rpm 以上，松开油门踏板，当发动 机转速下降到 2000rpm 以下时，系统即转换为天 然气工作状态，同时转换开关上天然气指示灯亮， 转换开关上汽油指示灯熄灭。 注意 在进行燃料转换时，会出现燃料供给的过渡期， 此时发动机可能会出现转速下降或轻微停顿的现 象。为避免燃料转换时发动机熄火，应在发动机 中高速工况下进行转换，同时不要在交通堵塞、 上下坡、转弯或视线不佳的地方进行。 65 F3/F3R 轿车使用手册 章节 1-8 仪器和控制器的操作 汽车音响系统 收音机的使用 ………………………………………………………………………67 CD机的使用 …………………………………………………………………………71 多媒体播放器的使用 ………………………………………………………………79 车载GPS功能概述 ……………………………………………………………………84 66 F3/F3R 轿车使用手册 收音机的使用（装有时） 功能与特点 1． AM/FM 收音机 2． 2×6W 最大输出功率 3． 支持音频输入 4． 带电子钟显示 主要技术参数 项目 参数 单位 工作电压 DC：11～16 V 最大输出功率 6W×2 W 最大工作电流 1.5 A FM 频率范围 87.5～108.0 MHZ AM 频率范围 522～1620 KHZ 67 F3/F3R 轿车使用手册 收音机面板功能说明 68 F3/F3R 轿车使用手册 收音机面板功能说明 电源开关/音量控制旋钮：电源开关和音量控制器 平衡控制旋钮：可调节车辆左/右前门上扬声器的 组合在一起，顺时针旋动按钮，先接通电源，继 响度，建议在使用时把它调到中间定位位置上。 而随着顺时针旋转角度的增大音量随之增大，反 之则音量减小。若最大限度逆时针旋转旋钮，则 电源关闭。 调幅/调频按钮：置开关在调幅或调频位置时，即 接受开关所示位置的波段。按下按钮为调频波段， 音调控制旋钮：可调节你需要的音调平衡，顺时 针旋转时高音增强，反之，低音丰富 音频输入插口：当插入外部音频设备时，即转换 播放外部音频设备中的音乐。 弹起为调幅波段。 调时按钮：长按 HR 按钮，可以调节小时。 时间/频率转换按钮：收音时按下此按钮显示时 调分按钮：长按 MIN 按钮，可以调节分钟；短按 间，弹起时显示频率，放音时只显示时间。 可以使分钟置零。 手动调谐旋钮：调节手动调谐旋钮，可任意选择 波段内某一频率的电台广播。 69 F3/F3R 轿车使用手册 收音机故障排除指南 序号 70 故障现象 故障原因分析 解决方法 1．汽车点火开关未打开 1．请将点火锁匙转动至 ACC 或 ON 处 2．电线连接不正确 2．检查接线是否正确 1 没有电源或没有声音 2 FM 立体声和单声道广播噪声大 电台过远或信号过于微弱 选择具有更高信号电平的其它电台 3 预选电台消失，无法记忆 电池电缆连接不正确 检查接线是否正确 F3/F3R 轿车使用手册 CD 机的使用（装有时） 主要技术参数 功能与特点 1．可播放 CD 2．内设 AM/FM 收音机 3．25W×4 最大输出功率 4．支持音频输入 项目 参数 单位 工作电压 DC：11～16 V 最大输出功率 25W×4 W 最大工作电流 10 A FM 频率范围 87.5～108.0 MHZ AM 频率范围 522～1620 KHZ 71 F3/F3R 轿车使用手册 使用说明 多媒体 CD 音响系统是比亚迪汽车有限公司自行开发的车载 CD 系列产品之 一，播放 CD/MP3 音乐收听 AM/FM 广播，都能符合您的要求。先进的创新设计， 人性化的使用界面，让您成为时代潮流的领先者。 主要特点有： 多媒体 CD 音响系统可播放 CD、CD-R（刻录有 CD 格式）光盘；MP3 音频输入； 内设 AM/FM 立体收音机；30W×4 最大输出功率。 3）带透明或半透明刻录区域的光盘 注意事项： 2.擦拭光盘注意事项： 4）贴有胶带、标签的光盘 使用光盘注意事项： 1.不要使用下列类型的光盘，否则会损坏播放机或使光盘插入 / 弹出功能不 起作用。    1）不可使用直径非 12cm 的光盘 72 2）劣质或已变形的光盘  1）取放光碟时，不要用手接触存储数 2）光盘清洁时，应用软布由内朝外 据的表面 擦拭 F3/F3R 轿车使用手册 3.定期（ 每 5000 公里清洗一次）到服务店或购买比亚迪专用清洗碟对 CD 机 3）铅笔或钢笔的侧面磨擦光盘内、外缘， 进行清洗； 除去新光盘周边碎屑 疑难问题解答 一、CD 无法播放光盘 1） 检查所使用的碟片是否规格与 CD 机所属状态相符，应使用 12 厘米的 正版 CD 光盘； 使用 CD 机注意事项： 2） 1.CD 机内不可同时使用两张光盘，不可将除了 CD 以外的其它物品放入或带入 CD 机内（硬币、名片等）； 检查所使用的碟片是否刮花，出现透光、油污，如“是”，应更换正 版新碟。 二、CD 不能播放声音 泡沫 ” 1）检查 CD 机系统是否处于静音状态，如“是” ，按控制面板“ 键关闭静音设置； 2）检查扬声器连接线束是否已脱，如果“是”，重新连接； 3）检查扬声器是否损坏，如果“是” ，更换新的扬声器。如果以上三种现 象均正常的情况下，一般为某一组扬声器与车体短路所致。 三、CD 播放时某扬声器没有声音 1)带有泡沫或杂物的光盘 2）碟口插入银行卡、硬币等异物 2. 多媒体 CD 音响系统可播放 CD、CD-R（刻录有 CD 格式）光盘； 出现此现象时应检查 CD 机系统设置是否出现错误。解决方法：进入声道 转换设置，将以下 ：BAS（低音）TRE（高音）BAL（左右平衡）FAD（前后平 衡）四种模式按标准设置（BAS 0；TRE 0； BAL 0； FAD 0），然后退出 设置，则声音恢复正常。 四、CD 机 FM/AM 收音效果差 1）检查车辆所处的环境是否有强电磁场的干扰或地下比较封闭的场所； 2）电台是否会在规定时间内停台，导致没有电台信号。  VCD 碟片  CD 碟片  刻录碟片 （只能为 CD 格式音乐） 73 F3/F3R 轿车使用手册 CD 机面板功能说明 74 F3/F3R 轿车使用手册 CD 机面板使用说明 外部音频设备的播放模式。如此时无外部音频设 收音调谐/光碟选曲键： 备，显示屏显示 “NO AUX”并返回按键之前的播 电源/音量调节旋钮：通过旋转旋钮,可调节音量 ●CD 模式：按下可以向前或向后选择曲目，长按 放模式。 高低；按动旋钮，可开/关机。 则执行快进或快退，松开恢复正常放音。 在 CD 机开机状态下插入外部音频设备，系统将自 音频调节/手动调节旋钮：按下旋钮，可实现从“低 动切换为外部音频设备播放模式。 音（BAS）-高音（TRE）-左右声道（BAL）-前后 ●收音模式：按下约 0.5 秒则执行向上或向下单 步搜索上/下一个有信号的电台。 声道（FRD）“各模式间的依次循环；在某一音频 光碟播放/暂停键： 模式下，通过旋钮的左右旋转来进行调节。 自动存储电台键：收音模式下，短按可存台预览， ●CD 模式：光碟播放/暂停。 注意 长按可自动搜台，并自动锁定搜索到的电台。 ◆ CD 模式： 是指机器处于 CD 播放状态。 CD 切换键：在非 CD 模式播放时，按下按键切换到 CD 模式，播放 CD 碟片。 ●收音模式：长按约 2 秒以上可存入当前电台， 按下约 0.5 秒可以收听已存电台。 ◆ 收音模式：是指机器处于收音状态。 曲目重复播放键： AM 收音选择键：在非 AM 模式播放时，按下按键切 ●CD 模式：曲目重复播放。再次按下关闭先前操 换到“AM”收音功能，有“AM1”、“AM2”频段选 作。 择。 ●收音模式：长按约 2 秒以上可存入当前电台， FM 收音选择键：在非 FM 模式播放时，按下按键切 按下约 0.5 秒可以收听已存电台。 换到“FM”收音功能，有“FM1” 、“FM2”、“FM3” 频段选择。 十秒整碟预览键： 音频输入切换键：将音频线的一端插进外部音频 ●CD 模式：曲目扫描，依次播放每首曲目头 10 秒 设备（如 MP3），另一端插进 AUX 输入孔，打开 CD 钟。 机电源，按 AUX 按钮，保证外部音频设备为开机 状态，就可以通过 CD 机播放外部音频设备中的歌 曲。 ●收音模式：长按约 2 秒以上可存入当前电台， 按下约 0.5 秒可以收听已存电台。 在其他播放模式下按下 AUX 按钮，则自动切换为 75 F3/F3R 轿车使用手册 曲目随机播放键： 转向盘音响控制开关的使用（装有时） ●CD 模式：曲目随机播放。再次按下关闭先前操 的电台。 下一曲/向后搜索电台键： 作。 ●CD 模式：按下可向下选曲目。 ●收音模式：长按约 2 秒以上可存入当前电台， ●收音模式：按下可向后搜索一个有信号的电台。 按下约 0.5 秒可以收听已存电台。 碟盒上一碟键： ●收音模式：长按约 2 秒以上可存入当前电台， 按下约 0.5 秒可以收听已存电台。 碟盒下一碟键： ●CD 模式：在 CD 播放时，按下停止播放,并显示 光盘歌曲数目和总时间。再按“光碟播放/暂停键” 可重新播放。 ●收音模式：长按约 2 秒以上可存入当前电台， 当 CD 机工作时，通过转向盘音响控制开关可以控 按下约 0.5 秒可以收听已存电台。 制 CD 机的播放。 静音键：按下静音，再次按下取消静音设置。 静音键：按下静音，再次按下取消静音设置。 音量控制键：可调节音量高低。向上按“+”可提 高音量。向下按 “—”可降低音量。 上一曲/向前搜索电台键： ●CD 模式：按下可向上选曲目。 ●收音模式：按下可向前搜索一个有信号 76 F3/F3R 轿车使用手册 CD 碟盒的使用（装有时） 盒下一碟键”时，CD 碟盒中的下一张碟片被导入 并播放。如果您选择的是碟片中的一个空槽，CD 注意 按“EJECT”键取碟时，8 秒钟内不要再按此键。 碟盒在检测出该空槽后，会试图导入下一个槽中 的碟片。并如此继续下去，直到找到碟片，将其 导入并开始播放。 若不慎碟盒卡死，请按碟盒下方的标签指示，拔 动复位开关（图中阴影） 。 若 CD 碟盒正在播放碟片时，将另一碟片装入 CD 机内，系统将停止 CD 碟盒的播放，并开始 CD 机 的播放。此时，如按下“CD 切换键”，可再次选 CD 碟盒安装在后行李箱内。 当 CD 碟盒正常工作时，按碟盒上的“EJECT”按 钮，碟片盒从 CD 碟盒弹出。将碟片装入碟片盒内 （光面朝上），检查无误后将碟片盒装入 CD 盒内。 择 CD 碟盒，并将从停止处继续播放。利用“CD 切 换键”，可对 CD 机和 CD 碟盒播放模式进行切换。 当用 CD 机播放碟片时，将碟片退出，音响将自动 切换至 CD 碟盒。并从上次停止的位置开始播放。 如 CD 碟盒内未装入碟片。系统检测出碟盒没有碟 连续按下“CD 切换键”，当显示屏显示“CDC”字 片，显示屏将显示“NO DISC”字样，系统将自动 样时，系统开始播放第一张碟片，到达碟片终点 切换到其他模式。 时，碟盒中的下一张碟片被导入并开始播放。最 后一张碟片播放完毕后，系统回到第一张碟片继 续播放。 若欲选择不同的碟片，可按下“碟盒上一碟键” 或“碟盒下一碟键”。当您按下“碟盒上一碟键” 其他播放功能请参考 CD 机面板功能说明和 CD 机 的操作说明。 如主机没连接 CD 碟盒，系统将取消 CD 碟盒操作 模式。 时，CD 碟盒中的上一张碟片被导入播放。按下“碟 77 F3/F3R 轿车使用手册 CD 机故障排除指南 序号 1 2 78 故障现象 没有电源或没有声音 光碟已装入，却没声音 故障原因分析 解决方法 1．汽车点火开关未打开 1．请将点火锁匙转动至 ACC 或 ON 处 2．电线连接不正确 2．检查接线是否正确 1．碟放反了 1．将光碟按正确方向放好 2．光碟脏或严重划伤 2．将光碟擦干净或更换新碟 1．CD 机安装不牢固 1．重新牢固固定 CD 机 2．光碟脏或有划伤 2．清洗或更换光碟 3 因振动而出现跳音现象 4 预选电台消失，无法记忆 电池电缆连接不正确 检查接线是否正确 5 FM 立体声或单声道广播噪声大 电台过远或信号过于微弱 选择具有更高信号电平的其它电台 F3/F3R 轿车使用手册 多媒体播放器的使用（装有时） 功能与特点 1．6.5 寸 16:9 TFT 液晶显示屏； 2．可播放 CD 3．内设 AM/FM 收音机。 4．25W×4 最大输出功率。 主要技术参数 项目 参数 工作电压 DC：11~16 单位 V 最大输出功率 25W×4 W 视频系统 NTSC 5．手动伸缩式结构，可手动调节观赏角度。 FM 频率范围 87.5~108.0 MHZ 6．可外置 GPS 导航系统。 AM 频率范围 522~1620 KHZ 79 F3/F3R 轿车使用手册 多媒体播放器面板功能说明 80 F3/F3R 轿车使用手册 多媒体播放器面板按键使用说明 模式。再次按下可恢复当前模式。长按约 3 秒后， 将重新显示。 “GPS”会重新启动。 电源/音量调节旋钮：按下旋钮，可实现开/关机。 通过旋转旋钮，可调节音量的大小。 调节视觉角度键： 调节液晶显示屏视觉角度。滑 AM 收音选择键：按下转换为“AM”收音模式，有 屏动作范围依次为“初始位置—10º 角—20º 角— “AM1”－“AM2”频段选择 30º 角”。 音频调节/手动调频旋钮：按下旋钮，可转换为声 频调节模式，可实现从“低音（BAS）—高音（TRE） FM 收音选择键：按下切换到“FM”收音功能，有 屏滑动按键：按下显示屏滑落，此时屏幕不显示。 —左右声道（BAL）—前后声道（FRD）”各模式间 “FM1”—“FM2”—“FM3”频段选择。 再次按下恢复原位。 的依次循环。当转换为某一模式时，可通过旋钮 的左右旋转来进行调节。在收音模式时，可以通 过旋转旋钮向上或向下单步选台。 光碟选曲/收音调谐键： ●光碟播放模式： 可以向前或向后选择曲目，按 住不放则执行快进和快倒，松开恢复正常播放。 ●收音模式：可执行向前或向后搜索一个有信号 的电台。 功能切换键：按下可实现 VCD/CDC 功能切换。在 “GPS”功能下，按下可恢复 VCD/CDC 当前状态。 电台自动搜索键：在收音模式下，短按执行存台 预览，长按可自动搜所有信号的电台，搜索完毕 后会自动储存搜到的电台。 GPS 功能切换键：按下可由当前模式转换为“GPS” VCD/CDC 切换键：按下可执行 VCD/CDC 模式之间的 切换。 上一碟/声道选择键： ●VCD 播放模式：按下可执行左右声道和立体声的 切换。 ●CDC 播放模式：按下可将碟盒中的上一碟导入并 进行播放。 下一碟键：在 CDC 播放模式下，按下可将碟盒中 的下一碟导入并进行播放。 光碟播放/暂停键： 在播放光碟时，按下暂停播 放，再按继续播放。 屏效调节/关屏键：按下约 0.5 秒，显示屏上显示 出屏效调节模式时，通过触摸屏进行调节。长按 约 2 秒，可将显示屏电源关闭。再次按下显示屏 81 F3/F3R 轿车使用手册 注意 温馨提示 ◆ 注意驾驶安全，驾驶时请不要操作本机。 更换碟片时，按下屏滑动按键，当屏幕滑落 后，将碟片（印有卷标面朝上）插入碟片槽。 ◆ 显示屏滑动时，不能把手放在显示屏内 侧。 碟片吸入后，再次按屏滑动按键，屏幕收回 后，开始播放运行。 ◆ 出碟时,不能再按“OPEN”显示屏滑动按 键，避免显示屏回收时损坏光碟，应取出 光碟后再按。 ◆ 不能用力挤压液晶显示屏,避免显示屏 破裂。如果显示屏破裂，因液晶属于有害 物质，接触时应谨慎处理。 温馨提示 ◆ 不要使用带有粘性标签的 CD 碟片。标签 可能发生卷起， 导致 CD 碟片夹在 CD 机中。 ◆ 请勿使用形状不规则碟片或 8cm 碟片。 本机可播放用 CD-R 刻录的 CD 光碟，但不 可播放重复擦写的 CD-RW 光碟。 82 如果察觉播放器出现问题，应立即关闭电 源。若播放器出现诸如冒烟或异味等情况 时，切勿继续使用，请与比亚迪汽车销售服 务店联系，切勿擅自进行修理。 F3/F3R 轿车使用手册 多媒体播放器故障排除指南（装有时） 序号 1 2 故障现象 没有电源或没有声音 光碟已装入，却没声音 故障原因分析 解决方法 1．汽车点火开关未打开 1．请将车锁匙转动至 ACC 或 ON 处 2．电线连接不正确 2．检查接线是否正确 3．保险丝熔断 3．检查线路并更换指定规格保险丝 1．碟放反了 1．将光碟按正确方向放好 2．光碟脏或严重划伤 2．将光碟擦干净或更换新碟 1．播放器安装不牢固 1．重新牢固固定多媒体播放器。 2．光碟脏或有划伤 2．清洗或更换光碟 3 因振动画面出现跳动或出现跳音现象 4 预选电台消失，无法记忆 电池电缆连接不正确 检查接线是否正确 5 FM 立体声或单声道广播噪声大 电台过远或信号过于微弱 选择具有更高信号电平的其它电台 83 F3/F3R 轿车使用手册 扬声器 车载 GPS 功能概述（装有时） 3．综合信息查询 扬声器 2SP：由 2 个低音扬声器组成。 车载 GPS 主要可实现以下功能： ●可以根据单位名称查询它的地理位置； 扬声器 4SP：由 2 个高音扬声器、2 个低音扬声器 1．路线规划与导航 ●可以查询某个位置周边的其他单位。 ●GPS 定位：经纬度、海拔高度、目标所在地图位 4．地图缩放与漫游 组成。 扬声器 6SP：由 2 个高音扬声器、4 个低音扬声器 置显示、行进速度、目的地距离等； ●丰富的电子地图信息，内含全国 34 个省会级城 组成。 ●可以同时设置多个目的地，系统能在几秒内为 市详细地图和全国背景地图，背景地图详细到全 用户选择最优路线； 国所有乡镇、交通干线、河流；地图可精确到 50 米范围内的建筑物、细小胡同等； ●采用高效的智能路线规划算法，解决了立交桥、 单行线、禁行线、高架路、辅路等复杂道路的路 ●触摸式操作，方便地图的漫游与缩放； 线规划问题； ●实时在电子地图中显示车辆的当前位置； ●通过语音提示和屏幕显示告诉用户如何到达目 的地； ●导航统计信息详实：包括总里程/ 时程，预计 ●地图采用 SD 卡存储，方便更新地图数据。 5．卫星导航与自主导航相结合 到达时间、尚需要行驶时间/距离、已行驶时间/ 系统可提供高精度的卫星导航。当车辆驶入接收 距离等。 不到 GPS 卫星数据的区域（如隧道、高楼大厦之 2．偏航自动规划 间等）时，利用陀螺仪和速度传感器来推算当前 的汽车位置，以实现自主导航。 当用户行车路线错误或因为临时道路堵塞、禁行 等情况，使车辆行驶路线偏离规划路线时，系统 会为用户自动重新规划行驶路线，使用户能尽快 的到达目的地； 84 F3/F3R 轿车使用手册 章节 1-9 仪器和控制器的操作 空调系统 手动空调系统 控制面板 ……………………………………………………………………………86 出风口模式选择旋钮的设定 ………………………………………………………88 操作要领 ……………………………………………………………………………88 自动空调系统 控制面板 ……………………………………………………………………………90 出风口模式选择旋钮的设定 ………………………………………………………93 操作要领 ……………………………………………………………………………93 侧通风口 ………………………………………………………………………………95 检查并更换空调滤网 …………………………………………………………………95 85 F3/F3R 轿车使用手册 手动空调系统（装有时）—— ——控制面板 1．内外循环模式选择拨杆 2．“A/C”开关 3．冷\暖风档旋钮 4．鼓风机调速旋钮 5．出风口模式选择旋钮 6．空调负离子发生器（装有时） 86 F3/F3R 轿车使用手册 鼓风机调速旋钮 2．上下通风——气流来自于仪表板中央通风口、 内外循环模式选择拨杆 侧通风口和空调箱体下通风口。 转动该旋旋钮调节鼓风机风扇速度——顺时针方 向增强风速，逆时针方向减弱风速。同时在空调 3．下部通风———气流主要来自于空调箱体下通 面板上显示树叶状图标（装有空调负离子发生器 风口。 时） 4．前挡风玻璃除霜、除雾和下通风——气流主要 冷\暖风档旋钮 转动该旋钮调节温度——顺时针方向升温，逆时 针方向降温。 来自于挡风玻璃通风口和空调箱体下通风口。 和内外循环模式选择拨杆在外循环位置时一起使 用。 5．前挡风玻璃除霜、除雾——气流主要来自于挡 风玻璃通风口。 和内外循环模式选择拨杆在外循环位置时一 起使用。 移动拨杆选择气流源。 1．内循环——使车内的空气进行再循环。 2．外循环——把外界空气引入车内。 “A/C”开关 要打开空调系统时，先调鼓风机调速旋钮，再按 “A/C”开关。“A/C”开关发亮。要关闭空调系 出风口模式选择旋钮 统时，将其再按一次或关闭鼓风机调速旋钮。 转动该旋钮选择气流通风口方向。 1．上部通风——气流主要来自于仪表板中央通风 口和侧通风口。 87 F3/F3R 轿车使用手册 出风口模式选择旋钮的设定 操作要领 ●要使在炎热的太阳光下停放后的车辆迅速冷却下来，打开 车窗驾驶数分钟。 ●确认挡风玻璃前方的通风盖板没有被堵塞（例如，树叶或 积雪）。 ●在潮湿的天气，冷气不要吹在挡风玻璃上。由于挡风玻璃 外侧和内侧的温差，将引起挡风玻璃起雾。 ●须保持前排座椅的下面空敞，以使车内空气得到充分的循 环。 ●寒冷天气，须将鼓风机转速设定至高转速一分钟来清除进 气通道的积雪或湿气，这样可以减少车窗起雾。 ●在肮脏的道路上行驶时，关闭所有的车窗。如果在关闭车 窗之后，由车辆扬起的灰尘仍然进入车内，则建议将内外循 环模式选择拨杆暂时设定在内循环，并使鼓风机工作。 88 F3/F3R 轿车使用手册 暖气 空调 除雾 为了得到最佳的采暖效果，将空调系统设定至： 为了得到最佳的制冷效果，将空调系统设定至： 前挡风玻璃内侧 鼓风机转速——除“0”以外的任意设定 鼓风机转速——除“0”以外的任意设定 温度——指向温暖（红色区） 温度——指向寒冷（蓝色区） 进气——外循环（外界空气） 进气——外循环（外界空气） 气流——下部通风 气流——上部通风 空调A/C——关闭 空调A/C——打开 为了得到最佳的除雾效果，将空调系统设定至： 鼓风机转速——除“0”以外的任意设定 温度——指向温暖（红色区）来升温 指向寒冷（蓝色区）来降温 进气——外循环（外界空气） 气流——前挡风玻璃除霜、除雾 ●为了进行快速升温，打开内循环数分钟。为了 不使车窗起雾，车厢升温之后，打开外循环。 空调A/C——打开 ●要快速降温，将内外循环模式选择拨杆拨到内 循环数分钟。 ●按下“A/C”开关，进行除湿升温。 通风 除霜 ●在前挡风玻璃除霜或除雾的同时，选择前挡风 为了得到最佳的通风效果，将空调系统设定至： 前挡风玻璃外侧 玻璃除霜、除雾和下通风模式，使车厢升温。 鼓风机转速——除“0”以外的任意设定 为了得到最佳的除霜效果，将空调系统设定至： 温度——指向寒冷（蓝色区） 鼓风机转速——除“0”以外的任意设定 进气——外循环（外界空气） 温度——指向温暖（红色区） 气流——上部通风 进气——外循环（外界空气） 空调A/C——关闭 气流——前挡风玻璃除霜、除雾 空调A/C——关闭 ● 挡风玻璃除霜时要使车厢升温，可选择前挡 风玻璃除霜、除雾和下通风模式。 89 F3/F3R 轿车使用手册 自动空调系统（装有时）—— ——控制面板 1．鼓风机调速按钮 2．“OUTSIDE TEMP”钮 3．空调温度调节按钮 4．自动模式按钮 5．“OFF”钮 6．内外循环模式选择按钮 7．出风口模式选择按钮 8．后除霜开关（装有时） 9．前除霜开关 10．“A/C”开关 90 F3/F3R 轿车使用手册 自动模式按钮 “OUTSlDE TEMP”钮 空调的自动操作，可按下自动模式按钮。指示灯 按“OUTSIDE TEMP”钮，在设定温度和室外温度 发亮，表示已选择自动操作状态。 之间进行转换。 （有关细节，可参看章节l-9的“外 界温度显示器”。） 在自动操作的状态中，空调装置将根据温度来选 择最适合的鼓风机风扇转速和气流。 如果要选择自己设定，可以用手动控制。 “OFF”钮 按此钮关闭空调系统。 要关闭自动操作时，可按“OFF”钮、鼓风机调速 按钮或内外循环模式选择按钮。 后除霜开关按钮 出风口模式选择按钮 鼓风机调速按钮 当按下此钮时，指示灯亮，系统进行入后除霜模 按“∧”（增加）或“∨”（减少）钮调节鼓风 式。再按一次此钮，指示灯熄灭，系统后除霜模 机风扇的转速。同时在空调面板上显示树叶状图 式关闭。 标（装有空调负离子发生器时）。 在自动操作时，除非需要其它的鼓风机风扇转速， 否则不需要调节风扇转速。 空调温度调节按钮 要提高温度，按“∧”侧，要降低温度，按“∨” 侧。 当调节至最冷时，显示“MAX.COLD”，调节至最 热时，显示“MAX.HOT”。 按出风口模式选择按钮选择气流通风口方向。 在自动操作时，除非需要其它的气流方式，否则 不需要调节气流。 1．上部通风——气流主要来自于仪表板中央通风 口和侧通风口。 2．上下通风——气流来自于仪表板中央通风口、 侧通风口和空调箱体下通风口。 3．下部通风——气流主要来自于空调箱体下通风 口。 4．前挡风玻璃除霜、除雾和下通风——气流主要 来自于挡风玻璃通风口和空调箱体下通风口。 91 F3/F3R 轿车使用手册 前除霜开关 内外循环模式选择按钮 “A/C”开关 当按下此钮时，指示灯亮，气流主要来自于前挡 要打开空调系统时，按“A/C”开关。“A/C”开 风玻璃通风口。再按一次此钮，指示灯熄灭，恢 关指示灯发亮。要关闭空调系统时，将“A/C”开 复到上一次的气流设定。 关再按一次。 注：当没有打开鼓风机时，按下“A/C” 按钮不 能打开空调系统。 按该钮选择气流源。 1．内循环——使车内的空气进行再循环。 2．外循环——把外界空气引入车内。 92 F3/F3R 轿车使用手册 出风口模式选择按钮设定 操作要领 ●要使在炎热的太阳光下停放后的车辆迅速冷却下来，打开 车窗驾驶数分钟。 ●确认挡风玻璃前方的通风盖板没有被堵塞（例如，树叶或 积雪）。 ●在潮湿的气候，冷气不要吹在挡风玻璃上。由于挡风玻璃 外侧和内侧的温差，将引起挡风玻璃起雾。 ●须保持前排座椅的下面空敞，以使车内的空气得到充分的 循环。 ●寒冷天气，须将鼓风机转速设定至高转速一分钟来清除进 气通道的积雪或湿气。这样可以减少车窗起雾。 ●如果在肮脏的道路上跟在别的车辆后面行驶时，或在有风 和灰尘的情况下驾驶时，建议将内外循环模式选择按钮暂时 设定在内循环，并使鼓风机工作。 93 F3/F3R 轿车使用手册 暖气 空调 通风 为了得到最佳的采暖效果，将空调系统设定至： 为了得到最佳的制冷效果，将空调系统设定至： 为了得到最佳的通风效果，将空调系统手动设定 对于自动操作 对于自动操作 至： 鼓风机风扇转速——设定至需要的鼓风机风 按下自动模式按钮。 按下自动模式按钮。 扇转速 温度——设定至需要的温度 温度——设定至需要的温度 温度——设定至需要的温度 进气——外循环（外界空气） 进气——外循环（外界空气） 进气——外循环（外界空气） 空调A/C——关闭 对于手动操作 空调A/C——关闭 对于手动操作 风扇转速——设定至需要的鼓风机风扇转速 风扇转速——设定至需要的鼓风机风扇转速 温度——指向低温 温度——指向高温 进气——外循环（外界空气） 进气——外循环（外界空气） 气流——上部通风 气流——下部通风 空调A/C——开 空调A/C——关闭 ●要快速降温，将内外循环模式按钮设置为内循 ●为了进行快速升温，选择内循环空气数分钟。 为了不使车窗起雾，车厢升温之后，选择外循 环空气。 ●在前挡风玻璃除霜或除雾的同时，选择前挡风 玻璃除霜、除雾和下通风模式，使车厢升温。 94 气流——上部通风 环数分钟。 F3/F3R 轿车使用手册 侧通风口 检查并更换空调滤网 如果气流控制不满意，检查侧通风口，侧通风口 空调滤网位于如图所示的置物盒后侧。 1．按右置物盒的两侧解开挂钩并取下右置物盒。 可能如图所示被打开或关闭了。 空调滤网可以防止灰尘通过空调通风口进入车 内。 经过长时间的使用，空调滤网将被堵塞。如果感 到空调或暖气的气流工作效率很低，或车窗很容 易起雾，则须更换滤网。 为保证空调系统工作良好，须根据保养计划来检 查并更换空调滤网。（可参看第6章节的“比亚迪 保养计划”） 95 F3/F3R 轿车使用手册 重新安装右置物盒 2．如图所示从滤网的出口处取出滤网骨架。 3．从滤网骨架中取出滤网。 4．检查滤网的表面。 如果肮脏，则须更换。 在安装滤网和滤网骨架时，保持箭头向上。 提示 空调滤网须正确安装在其位置上。在取下空 调滤网的状态下使用空调，将降低防尘作用 并影响空调性能。 96 按右置物盒的两侧并关闭右置物盒。 F3/F3R 轿车使用手册 章节 1-10 仪器和控制器的操作 其他设备 电子钟…………………………………………………………………………………98 外界温度显示器………………………………………………………………………98 点烟器和烟灰缸………………………………………………………………………98 右置物盒………………………………………………………………………………99 左小置物盒……………………………………………………………………………99 中央置物盒 …………………………………………………………………………100 倒车雷达系统 ………………………………………………………………………102 后遮阳器 ……………………………………………………………………………104 97 F3/F3R 轿车使用手册 电子钟 外界温度显示器（装有自动空调系统） 点烟器和前烟灰缸 调整时针：将“H”钮按下。 当按下“OUTSlDE TEMP”钮时，外界温度表指示 后烟灰缸（装有时） 调整分针：将“M”钮按下。 外界空气的摄氏温度。 电子钟采用12小时制。 钥匙必须在“ON”位置。 如果需要快速调整整数时间，可按“:00”钮。不 再按一次该钮关闭显示器。 论电子钟显示任何时间，均回到1:00。 当空调系统打开时，按一次“OUTSIDE TEMP”钮 如果时钟的电源被切断，则时间显示将自动设定 指示外界温度。按“OUTSIDE TEMP”或“TEMP” 为1:00（1点钟）。 钮使显示回到空调温度。 98 F3/F3R 轿车使用手册 点烟器 右置物盒 中控面板小置物盒 要打开右置物盒，请按图示拉动手柄。 要使用置物盒，请向下拉动扣手。 要使用点烟器时，请将其按下，待点烟器自动弹 出之后即可使用。 如果发动机处于停机状态，则点火钥匙必须在 “ACC”的位置。 请勿将点烟器按入不放。 烟灰缸 要使用烟灰缸时，将其拉出。 香烟吸完之后，须将烟蒂彻底熄灭在烟灰缸中以 防止点燃其它烟蒂而引起火灾。烟灰缸用完之后， 将它完全推回原位。 左小置物盒 前方：要将烟灰盒取下时，按下锁定弹簧片然后 将其取出。 后方：要将烟灰缸取下时，夹住烟灰缸的两侧然 后将其取出。 温馨提示 为减少在驾驶时发生不测事故或紧急制动时 人员受伤的可能性，烟灰缸用完之后，须将 其完全关闭。 要使用左小置物盒，请向下拉动扣手。 99 F3/F3R 轿车使用手册 中央置物盒（双层，装有时） 中央置物盒（单层，装有时） 要打开中央置物盒，请先向上拉锁定扣手，然后 要打开中央置物盒，请先向上拉锁定扣手，然后 抬起中央置物盒盖。 抬起中央置物盒盖。 温馨提示 为减少在发生不测事故或紧急制动时人员受 伤的可能性，车辆行驶时须保持中央置物盒 的关闭。 100 F3/F3R 轿车使用手册 中央置物盒（装有时） 中央置物盒（装有时） 杯托 杯托用于稳妥地放置杯子或饮料罐。 101 F3/F3R 轿车使用手册 倒车雷达系统（F3装有时） 自动空调控制面板 这种系统通过指示灯和蜂鸣器来警示驾驶员车辆 和障碍物之间的距离。 车辆倒车时，倒车雷达系统通过指示灯和蜂鸣器 来提示驾驶员车辆和障碍物之间的大致距离。这 种系统利用传感器来探测障碍物。 A 所示的距离 手动空调控制面板 mm(毫米) 指示灯 蜂鸣器 约 l,000-750 闪烁 间断鸣响 当点火钥匙在“ON”档、换挡手柄在倒车档位置、 约 750-500 闪烁 快速间断鸣响 倒车雷达开关打开时，此系统处于工作状态。 约 500 或少于 500 点亮 持续鸣响 打开：按入开关。 指示灯点亮并且蜂鸣器鸣响。 关闭：再按一次开关。 102 F3/F3R 轿车使用手册 倒车雷达系统（F3R装有时） 这种系统通过指示灯和蜂鸣器来警告提示驾驶员 车辆和障碍物之间的距离。 A 所示的距离 mm(毫米) 车辆倒车时，倒车雷达系统通过指示灯和蜂鸣器 打开：按入开关。 来提示驾驶员车辆和障碍物之间的大致距离。这 种系统利用传感器来探测障碍物。 当点火钥匙在“ON”档、换挡手柄在倒车档位置， 倒车雷达开关打开时，此系统处于工作状态。 指示灯 蜂鸣器 约 l,000-750 闪烁 间断鸣响 约 750-500 闪烁 快速间断鸣响 约 500 或少于 500 点亮 持续鸣响 指示灯点亮并且蜂鸣器鸣响。 感知范围 关闭：再按一次开关。 传感器的感知范围，即能感知的A的最大值约为 l,00Omm（毫米） 感知范围有限，所以驾驶之前须检查车辆的周围 并缓慢起步行驶。 温馨提示 不要在用于探测障碍物的传感器部件上粘贴 附件或其他物体，否则会妨碍系统正确工作 并可能造成不测事故。 103 F3/F3R 轿车使用手册 下列情况，系统也许不能正常工作。 当有下列物体接近传感器时，系统也许不能工作。 ●传感器上粘有冰、雪、泥浆等物。 ●金属导线、绳索或较薄的物体 ●在高温或低温环境下长时间停车之后。 ●棉花、雪片或有吸收性的物体 ●在崎岖不平的道路、泥泞道路或草深的道路上 ●较小的物体 后遮阳帘（装有时） 行驶时。 ●有尖锐边缘的物体 ●在其他车辆的喇叭、摩托车的发动机或任何能 产生超声波的物体附近。 ●在大雨中行驶或有水溅到车辆上。 ●高而凸出的物体 下列情况，须委托比亚迪汽车销售服务店检查系 统。 ●安装有双通道无线电天线或缓冲棒。 ●保险杠凹陷。 要升起后遮阳帘，拉遮阳帘的扣环并把它挂在支 ●车辆重心倾斜。 ●指示灯持续发亮而蜂鸣器不响。 ●用手遮盖传感器。 架上。要降下后遮阳帘，轻拉扣环将遮阳帘脱钩， 然后慢慢放低。 ●过于接近物体。 ●重重地敲打传感器。 注意 请遵守下列规定，否则会造成损坏或失效； ◆不要在后遮阳帘附近放置物品，以阻碍收 放。 ◆不要在遮阳帘上放置物品。 104 F3/F3R 轿车使用手册 章节 2 比亚迪F3/F3R轿车驾驶要领 磨合期 …………………………………………………………………………………106 燃油 ……………………………………………………………………………………106 燃油关闭系统 …………………………………………………………………………107 三元催化净化器 ………………………………………………………………………107 发动机排气警告 ………………………………………………………………………108 机油的消耗 ……………………………………………………………………………108 两用燃料车充气与停放 ………………………………………………………………109 换档操纵 ………………………………………………………………………………109 制动系统 ………………………………………………………………………………111 制动摩擦片报警片 ……………………………………………………………………113 行李装载的注意事项 …………………………………………………………………113 悬架和底盘 ……………………………………………………………………………113 105 F3/F3R 轿车使用手册 磨合期 燃油 如果发动机发生爆震 正确地选择燃油是充分发挥发动机性能的基础， 在使用所推荐的燃油的情况下，如果感到有严重 也是控制排放及保护相关元器件的关键。 爆震，或者在行驶时听到有规律的爆震声，则须 平稳驾驶，避免高速驾驶。 F3/F3R系列车辆不需要很复杂的磨合。但在最初 的2,000km（公里）之内，建议遵守以下的简单要 领，不但可以节省燃油，还可以延长车辆的使用 寿命： 和比亚迪汽车销售服务店联系。 由于使用了不适当的燃油而造成的发动机损坏或 排放超标，不在比亚迪F3/F3R轿车的保修范围之 但是，偶尔会在加速或爬坡时听到短暂而且轻微 内。 的爆震声。这是正常的，不必担心。 ●在启动和驾驶时，避免油门全开。 燃油类型 ●避免超速运转发动机。 只能使用93号（含）以上无铅汽油。 ●在最初的300km（公里）之内，避免紧急制动。 为了防止加油站出错，车辆上装备有一个较小的 ●不要以单一的速度长时间地进行快速或慢速行 驶。 燃油箱开口。无铅燃油加油泵上的专用喷嘴与之 相匹配，而含铅汽油加油泵上的较大型的标准喷 嘴则不能使用。 ●在最初的2000km（公里）之内，不要拖曳其他 车 辆。 注意 ◆不得使用含铅汽油。使用含铅汽油，将导致三 元 催化净化器失去功效并且造成排气污染控 制装置功能失常，同时也增加保养费用。 106 燃油箱额定容量 50L F3/F3R 轿车使用手册 燃油系统关闭 三元催化净化器 注意 大量未燃尽的混合气流入三元催化净化器，将 在事故中，当发动机停止转动，发动机控制系统 造成三元催化净化器过热并发生火灾。为了防 将停止向发动机提供燃油以使燃油泄漏的危险性 止产生这种以及其它的危险，须遵守以下预防 降至最低。燃油泵停止工作后，要重新启动发动 措施： 机时，可将点火开关转到“ACC”或“LOCK”，然 后重新启动。 ◆只能使用93号（含）以上无铅汽油 ◆不要在燃油位极低的状态下驾驶车辆；缺少燃 油的运转将造成发动机缺火，增加三元催化净 化器的过度负荷。 温馨提示 在重新启动发动机之前，须检查车辆下面的地面。 如果发现有液体泄漏在地面上，则表示燃油系统 ◆不要让发动机以高怠速运转超过10分钟或低怠 速运转超过20分钟。 有泄漏并且需要修理。在这种场合，不要重新启 动发动机。 三元催化净化器是一种被安装在排气系统中的排 气污染净化装置。 ◆避免超速运转发动机 ◆不要推车启动或拉车启动。 目的是有效净化排气中的污染物质。 温馨提示 ◆在发动机运转中，人员和易燃物质须远离排气 管。因排气管排出的是高热气体。 ◆在草地上、树叶、纸张或碎布(特别是夏季有麦 ◆车辆在行驶中，不得关闭点火开关。 ◆须保持发动机的良好运转状态，如发动机的电 气系统、电子点火系统或燃油系统的功能失常， 将造成三元催化净化器异常高温。 ◆如果发动机难于启动或经常停止转动，须立刻 检查。 秸)等容易引起燃烧的地面上，避免进行驾驶， 严禁怠速运转或停驻车辆。 ◆为保证三元催化净化器和整个排气污染控制装 置的正常工作，必须按比亚迪F3/F3R轿车保养 须知进行车辆的定期检查。（可参看章节6） 107 F3/F3R 轿车使用手册 由于新发动机的活塞、活塞环和气缸壁没有经过 发动机排气警告 机油的消耗 磨合，因此将消耗更多的机油。 机油的消耗 温馨提示 ◆避免吸入发动机排出的废气。 ◆须确认排气系统没有泄漏或者连接部分没有松 旷。须经常检查排气系统。如果驾车与某物发 生了碰撞，或发现排气音有变化，须立刻检查。 ◆不要在车库内或封闭的地点长时间运转发动 机，发动机排出的废气无法逸散将可能造成严 重的危险。 ◆不要在发动机运转的状态下，长时间停车。如 果不得不如此，须将车辆停在敞开的地方，并 调节空调系统至外循环模式，使外界空气流入 车辆。 ◆驾驶中，须关闭行李箱盖。打开的或是未紧闭 的行李箱盖、车尾门将导致排气被吸入车内。 ◆为了使车辆的通风系统工作正常，须保持挡风 玻璃前面的进气栅格中没有积雪、树叶或其它 障碍物。 ◆如果在车厢内闻到了废气味，须打开车窗，同 时立即查明废气进入位置。 机油的功能 判断机油的消耗量时，须注意，由于机油变稀而 机油的主要功能是对发动机内部进行润滑和冷 用。 例如，如果车辆反复进行短距离行驶，消耗了正 常的机油量，这样即使行驶l，000km（公里）或 机油的消耗 以上，而量油尺显示的机油位没有下降。这是因 发动机在正常的工作状态中需要消耗一些机油。 为机油已渐渐地被燃油和蒸气所稀释，因此造成 正常情况下，发动机消耗机油的原因如下。 油位没有下降。 ●机油用于润滑活塞、活塞环和气缸。当活塞在 车辆在高速行驶过程中，例如在高速公路上行驶， 气缸中向下移动时，将在气缸壁上留下一层薄 稀释的成分将蒸发。因此高速行驶后，会发现机 油膜。车辆减速时，产生的高负压将一些机油 油有过度消耗的现象，这属于正常现象。 吸入燃烧室。这部分机油和残留在气缸壁上的 机油位检查的重要性 油膜一样，在燃烧的过程中被高温的燃烧气体 燃烧。 车辆正常保养的重点之一，是将机油位保持在最 佳油位上，这样才不会削弱机油的功能。因此， ●机油也用于润滑进气门导杆。这部分机油将和 进气一起被吸入燃烧室并燃烧。高温废气同样 定期检查机油位是很重要的。我们建议您在每次 加油时，要检查一次机油位。 会燃烧用于润滑排气门导杆的机油。 机油的消耗量与机油的粘度、机油的质量以及驾 驶中的车辆状况有关。 注意 如果没有定期检查机油位，发动机将可能由于缺 少机油而发生严重故障。 高速行驶以及频繁地加速和减速，将增加机油的 消耗。 108 难以正确地判断出真实的油位。 却，并且对发动机保持正常工作状态起到保养作 有关机油位检查的细节，可参看章节7-2中的“检 F3/F3R 轿车使用手册 查机油油位”。 注意 两用燃料车充气与停放 ◆ 天然气储气瓶安装在车辆行李箱内，是专门 为储存天然气而设计的高压容器，其工作压力为 20MPa，水容积 60L，每次最多可充装天然气约 的专业人员。充装完毕，在确认充气枪与加 气口完全脱开后再启动车辆。 ◆ 换档操纵 充装天然气的人员必须为天然气加气站 使用不符合标准的天然气，可能引起天 手动变速器 为使运行平稳，在所有的前进档位上都采用全同 然气供气系统及车辆排气系统过早损坏，甚 步器式换档结构。手动变速器设有换档互锁装 13 m 3（常温常压下）。由于气温、加气站等差异， 至会导致天然气系统不能正常运行。 置，以免由第五档直接换至倒档。换档时，一定 充装的容量可能会不同。 ◆ （1）充气 a.汽车进入充气位置后要停放好车辆，关闭 点火开关。 b.取下加气口防尘罩，插入充气枪插头，开 始充气。 c.充气结束后，拔出充气枪插头，然后装上 加气口防尘罩。 d.充气时，应严格执行充气操作安全规程， 天然气储气瓶充满后，压力不得超过 20MPa。所充 装 的 天 然 气 必 须 经 过 净 化 处 理 ， 符 合 GB 18047-2000《车用压缩天然气》标准。 e.充气时，车辆附近不得有明火。 充气过程属于加压过程，储气瓶表面温 要将离合踏板踩到底，在不换档时，不要将脚放 度会有所升高，属正常现象。 （2）车辆的存放 a.短期入库停车时，必须关闭点火开关、天 在离合踏板上，否则会加速离合器的磨损。 1 然气储气瓶瓶口阀，且车库内须有防火、防爆等 3 5 N 安全设施。 b.车辆长期停放时，应将气瓶内天然气耗 2 4 R 尽，然后按照汽油车的停放规定对车辆进行存放。 c.我公司规定储气瓶检验周期应遵循产品 出厂时所附储气瓶合格证的有关规定，若与车辆 或加气站所在地规定不一致，请以车辆所在地或 加气站有关规定为准。 只有完全停车后，才可换至倒车档。在车辆开动 时换至倒车档会损坏变速器。踩下离合踏板后， 在换至倒车档之前，在空档位置停留数秒钟，这 样可避免齿轮之间彼此“碾磨”。 109 F3/F3R 轿车使用手册 解除按钮 减速时，选择较低档位可从发动机处获得额外的 同时组合仪表中转速表和车速表之间也有自动档 制动力。这种附加制动力有助于保持安全速度， 指示灯，可以显示换档操作杆处于哪个档位上。 在下坡时，可防止制动器过热。 换档操作杆的位置 警告： 换档操作杆可处于七个档位，启动发动机时，换 在湿滑路面行驶时，急加速和急减速均会导致车 档操作杆必须处于驻车档(P)或空档(N)的位置。 辆失控。一旦发生撞车事故将会对您造成伤害。 当您在 D、3、2、L、N 或 R 的位置上停车时，必 在湿滑路面驾驶时，应格外小心。 须用力踩下制动踏板，并且将您的脚从加速踏板 若在完成所有上述操作后，仍未能将换档操作杆 自动变速器（AT） 上移开。 自驻车档排出，则应参见 “换档锁定解除”。 为排入驻车档，必须按下解除按钮。为避免损坏 您的比亚迪 F3/F3R 车辆自动变速器共有四个前进 驻车档(P)—在此位置，变速器采用机械方式锁 变速器，必须在车辆完全停止后排入驻车档。 档位，由电子系统控制，故可平稳换档，还设有 温馨提示 “锁止式”液力变矩器，以节省燃油。 P R N 在发动机没有运转情况下，如您需要排出驻车档， 可将点火开关置于“ON”档，踩下制动踏板，按 下换档操作杆前的解除按钮即可。 倒车档(R)—关于自驻车档排入倒车档的操作方 法，请参见驻车档一项的说明。欲自空档排入倒 车档时，必须在车辆完全停止后方可进行。从空 定。关闭或启动发动机前一般应处于此档。启动 档排入倒车档之前，应按下解除按钮。 发动机后为了从此档排出，必须踩下制动踏板， D 3 2 110 L 并将脚从加速踏板上移开，按下换档操作杆前的 空档(N)—当需要重新启动发动机，或者需要暂时 解除按钮，可排出此档位。 停车而让发动机怠速运转时，可使用空档。无论 出于什么原因，只要驾驶员离开驾驶位，就必须 F3/F3R 轿车使用手册 排入驻车档。在将换档操作杆自空档排入其他档 L 档(L)—欲由第二档换至 L 档时，需要按下换档 制动系统 位时，必须踩下制动踏板。 操作杆前部的解除按钮。换档操作杆处于此档位 制动系统是一种交叉的液压系统，形成两个独立 时，变速器被锁定在 1 档。 的回路系统，一回路接前右与后左制动器，另一 回路接前左和后右制动器。任一回路失效时，则 另一回路仍然能起制动作用，而且制动距离也将 驾驶档(D)—正常驾驶时使用此档位。变速器会依 换档锁定解除 据控制系统中设定的模式自动选择合适的前进 当利用常规的方法(踩下制动踏板及按压解除按 档。当发动机处于冷态时，您可能会感觉到变速 钮)不能把换档操作杆自驻车档排出时，需使用此 器以较快的速度升档，这有助于发动机快速升温。 增加。 温馨提示 不要在只有一个制动系统工作的情况下驾驶车 装置。 辆。须立刻将失效的制动系统修复。 1．关闭发动机，施加驻车制动。 驾驶档(3)—在该档位，车辆将强制运行在 3 档及 2．将钥匙从点火开关上取下。 以下档位。在山陵地带下坡时应使用 3 档，以提 3．再按下换档操作杆上的解除按钮的同时，按下 高发动机制动效果。在间歇性驾驶的路况中，使 P 档解除按钮，将换档操作杆自驻车档换至空档。 统提供助力。如果车辆行驶过程中发动机熄火， 用 3 档还可以防止变速器在 3 档与 4 档间循环换 4．踩下制动踏板，重新启动发动机。 可用比正常的踏板力大很多的制动踏板力使车辆 真空助力器 停止。 档。 第二档(2)—若欲排入 2 档，应按下换档操作杆前 部的解除按钮。在这个档位，变速器被锁定在 2 档。上坡时，2 档可以提供较大的动力；下坡时， 真空助力器是利用发动机的进气负压来给制动系 P 档 解 除 按 钮 温馨提示 ◆如果发动机熄火，不要反复踩制动踏板。因为， 每踩一次踏板就会消耗一部分真空压力。 ◆即使完全丧失真空助力，制动器仍然有效。但 踩制动踏板的力度要大些，较正常情况要大很 则可提高发动机制动效果。在易滑路面上或较厚 的积雪中启动车辆时，使用 2 档可以减少车轮滑 如果您需用换档锁定解除，表明车辆存在问题。 转。 应该去比亚迪汽车销售服务店检查车辆。 多。制动距离也将增加。 ◆严禁车辆在发动机熄火状态下滑行。 111 F3/F3R 轿车使用手册 防抱死制动系统（具有“ABS”警告灯） 防抱死制动系统是用于在紧急制动或在打滑的路 ●在防抱死制动系统工作的最后，制动踏板可能 车辆装备有盘鼓式驻车制动器。这种类型的制动 面上制动时防止车轮抱死。这有助于在上述情况 下保证车辆稳定性和转向性能。 踩 ABS 制动踏板的有效方法：当防抱死制动系统 在发挥作用时，将会感到制动踏板的脉动并能听 到噪音。在这种情况下，只要更用力地踩住制动 踏板就可以使防抱死制动系统工作，在紧急制动 温馨提示 不要过高估计防抱死制动系统：虽然防抱死制动 系统有助于保持车辆的控制，但是遵守所有应注 意的事项以及保持适当的车速和前车之间的安全 距离进行驾驶仍然是非常重要的，因为即使防抱 死制动系统起作用，对于车辆的稳定和转向盘的 操作也是有限的。 时不要反复踩制动踏板，这将造成制动距离增加。 车辆加速至5千米/小时以上时，防抱死制动系统 进入工作状态。车辆减速至5千米/小时以下时， 防抱死制动系统停止工作。 下雨天在附着系数低的路面上踩制动踏板将易于 激活防抱死制动系统。 当发动机启动时或车辆刚启动后，可能会听到发 动机舱中有咔嗒声或防抱死制动系统泵电机的声 在雨天高速驾驶时，如果轮胎防滑性能超过了允 许能力或发生车轮空转，防抱死制动系统不能保 持车辆的控制。 防抱死制动系统不是用于缩短制动距离的：时常 保持适当的车速以及和前车之间的安全距离进行 驾驶。在下列情况下，与没有装备防抱死制动系 统的车辆相比，可能需要更长的制动距离： ◆在崎岖不平的、铺满石子或积雪覆盖的道路上 行驶。 音持续数秒钟，这表示防抱死制动系统在自行校 ◆安装了车轮防滑链的行驶。 验，不表示存在故障。 ◆在表面有坑或在表面高低不平的道路上行驶。 当防抱死制动系统在工作时，可能发生下列情况。 所有4个车轮上安装轮胎的尺寸和气压应符合原 车要求：防抱死制动系统利用速度传感器来测定 每个车轮的转动速度以得到车辆的行驶速度。使 用了其他非指定的轮胎将不能测定准确的转动速 度，而造成制动距离增加。 这并不表示系统有故障： ●会听到防抱死制动系统的操作并感到制动踏板 的脉动和车身以及转向盘的振动。即使将车辆停 止以后仍会听到发动机舱内的防抱死制动系统 泵电机声。 112 盘鼓式驻车制动器（装有时） 会向前移动一点。 系统需要定期检查、调整。 F3/F3R 轿车使用手册 制动摩擦块报警片 行李装载的注意事项 悬架和底盘 当装载行李或货物时，须遵守以下说明： ●尽可能将行李或货物装在行李箱里，须确认所 有的物件已固定牢靠。 温馨提示 不要使用提升工具、隔片、弹簧等物件改装悬架/ 底盘。这将严重影响操纵性能而导致车辆失去控 制。 ●须注意保持车辆的平衡，尽可能将重物放置在 前方以保持平衡。 ●为了更节省燃油，不要装载不必要的重物 盘式制动器上的制动摩擦块报警片将在制动摩擦 块磨损至需要更换时，发出报警声。 如果在驾驶中听到尖叫声或摩擦噪音时，须立刻 委托就近的比亚迪汽车销售服务店检查和更换制 动摩擦块。 不要在发生报警声的状态下持续驾驶车辆。 113 F3/F3R 轿车使用手册 章节 3 启动和驾驶 启动发动机之前………………………………………………………………………115 发动机的启动方法……………………………………………………………………115 开车前的安全检查……………………………………………………………………115 两用燃料车驾驶注意事项……………………………………………………………116 各种情况下的驾驶要领………………………………………………………………117 冬天驾驶要领…………………………………………………………………………118 拖曳挂车………………………………………………………………………………118 如何节省燃油并延长车辆的使用寿命………………………………………………119 114 F3/F3R 轿车使用手册 启动发动机之前 1. 进入车内之前，须检查车辆四周的情况。 自动档： 如果发动机熄火…… 2. 调节座位位置、座垫高度、座位靠背角度、 1. 解除车身防盗系统。 按正常启动的程序，再进行一次启动。 2. 检查驻车制动器。 如果发动机不能启动…… 3. 关闭所有不需要的灯和附属设备。 可参看第4章节的“如果车辆不能启动”。 4. 将换档操作杆置于 “P”档。如果车辆在移 注意 动中需要再启动发动机时，也可将换档操作 ◆发动机的启动操作，每次不要超过5秒钟，否则 头枕高度和转向盘角度。 3. 调节车辆内后视镜和外后视镜。 4. 锁定所有的车门。 5. 扣好安全带。 杆置于“N”档 ，如果换档操作杆处于其他 一旦使用无线遥控器按“LOCK”设定了车身防盗 系统，启动发动机前必须按“UNLOCK” 解除该系 统,否则不能启动发动机。 发动机的启动方法 （a） 启动之前 ◆不要超速运转发动机。 5. 将制动踏板踩到底并保持住直到发动机启 动。 1. 解除车身防盗系统。 2. 检查驻车制动器。 3. 关闭所有不需要的灯和附属设备。 查发动机。 的步骤。 将换档操作杆置于空档。 5. 将离合踏板踩到底并保持住直到发动机启 开车前的安全检查 在车辆出发之前，最好对车辆进行一次安全检查。 数分钟的检查，将有助于行驶安全和享受驾驶的 正常启动 发动机中的电控多点燃油喷射系统，将自动控制 用于启动的正确的空燃比。可按以下程序进行发 动机启动。 4. ◆如果发动机难于启动或时常失速，则须立刻检 （b）启动发动机 启动发动机之前，须确认已进行“(a)启动之前” 手动档： 可能会造成启动机和线路系统过热。 位置时，启动机将不能运转。 乐趣。进行检查，只要基本熟悉车辆的各部分即 可，也可以至比亚迪汽车销售服务店代为检查。 温馨提示 如果是在封闭的车库进行这项检查，则应确保车 将点火开关转至“START” 来启动发动机。发动 库通风良好。发动机排出的废气是有毒的。 机启动后，将钥匙释放。 动。 115 F3/F3R 轿车使用手册 发动机启动前的检查 车辆外部 轮胎：用胎压计检查胎压，并仔细检查轮胎是否 存在切口、损坏或过度磨损。 车轮螺母：确认没有螺母松脱或遗失。 冷却液液位：确认冷却液液位正确。( 可参看章 其他不正常现象：检查是否有松脱的部分和渗漏， 节7-2 的说明。) 听听是否有不正常的噪音。 蓄电池和电缆：检查接头有无腐蚀或松脱， 盒子 有无裂痕。检查电缆和连接是否良好。 电线：检查有无损坏、松脱或连接脱开。 则是正常的。) 两用燃料车驾驶注意事项 （1）为保证发动机的使用寿命，请在车辆使 燃油管：检查管路是否有泄漏和连接松脱。 温馨提示 渗漏：车辆停止以后，检查车底是否有燃油、机 油、水或其它液体渗漏。( 因开空调而产生的水 如果一切正常，则可轻松享受驾驶乐趣。 用汽油行驶 8000 公里后再使用天然气。 不要在车里堆满各种儿童玩具，这样虽然便于儿 童玩耍，但会留下安全隐患，特别是在出现紧急 （2）启动发动机前，应首先观察汽油表，检 查油箱内的汽油量。 制动或碰撞等情况时，这些玩具不仅会影响行车 照明：确认大灯、制动灯、小灯、转向信号灯和 安全，而且很可能变成伤害孩子的凶器。 其他照明设备全部正常工作。检查大灯灯光强度。 （3）当使用天然气作为燃料时，应注意观察 气量显示开关所指示的气量。当红灯点亮时，车 辆仍可行驶约 10 公里，但此时应及时到加气站充 车辆内部 发动机启动之后 备用轮胎、千斤顶和车轮螺母扳手：检查轮胎压 排气系统：听有无漏气。如有任何漏气，应立刻 力并确认备有千斤顶和车轮螺母扳手。 维修。 安全带：检查带扣是否能扣紧。确认安全带没有 机油油位：停止发动机，将车辆停在平坦地面， 磨损或擦伤。 用机油尺检查油位。（可参看章节 7-2 的说明。） 仪表和控制器：特别要确认保养提示指示灯、仪 在驾驶中 装天然气。 （4）两用燃料车在行驶中如发现有轻微天然 气泄漏，应立即靠边停车，关闭点火开关和天然 气储气瓶瓶口阀，待天然气挥发、确保安全后， 再转用汽油将车辆驶至比亚迪汽车销售服务店进 行维修； （5）车辆长期燃用天然气时，每行驶 1000km 表照明和除霜系统工作正常。 制动器：确认踏板具有足够的自由行程。 仪表：确认保养提示指示灯及速度表工作正常。 应转至使用汽油 1 小时，以防止燃油供给系统失 发动机室内部 制动器：在安全的地方，确认在制动时制动器不 效。 备用保险丝：确认备有各类保险丝。 116 偏向任何一方。 F3/F3R 轿车使用手册 注意 ◆ 油箱内应保存有一定量的汽油，即汽油 表指针在1小格以上位置，避免因缺少汽油烧 坏燃油泵。 ◆ 严禁用户私自排放天然气或拆换天然气 系统零部件！ 各种情况下的驾驶要领 ●在逆风时应缓慢行驶。这样便于控制车辆。 ●驶上街边的镶边石时应缓慢行驶，并尽可能保 持正确的角度。避免在具有高而尖锐边缘的物 体上或其他道路障碍物上行驶。否则将导致轮 胎发生诸如炸裂之类的严重损坏。 启动之前 ●在经过颠簸路面或坎坷不平的道路时要减慢车 速。否则，冲击将严重损坏轮胎或车轮。 启动车辆之前，除了完成上述汽油车启动前 的检查之外，还应对天然气系统专用装置进行检 查 检查储气瓶、管路及接头处是否有泄漏或天 然气供给系统中有无异常现象，如有泄漏、管路 ●清洗车辆或驶入深水区将浸湿制动器。检查它 ◆驾驶之前，须确认驻车制动器被充分释放，驻 车制动提示灯熄灭。 ◆发动机在运转中，不要离开车辆。 ◆行驶中不要将脚搁在制动踏板上。这会引起制 动器过热、磨损和燃油的浪费。 ◆进行长距离下陡坡行驶时，应减速并换入低速 档。须记住，如果踩制动器次数过多，就会产 生过热的现象而无法正常工作。 们是否被浸湿，先要确认周围是否安全，然后轻 ◆加速、换高档、换低档或是在光滑的路面制动 踩制动踏板。如果没有感到正常的制动力，则制 时，都应小心。急剧的加速或发动机制动，都 动器可能进水了。要使其干燥，可以在使用驻车 将导致车辆打滑或跑偏。 制动器的情况下，小心驾驶的同时轻踩制动踏板。 ◆如果制动器潮湿，则需要一段较长的制动距离， 损坏及天然气供给系统等异常现象，应及时联系 注意 比亚迪汽车销售服务店进行修复。检查燃料转换 车辆在潮湿的路面上行驶时，应避免驶经积水量 开关是否正常工作。 温馨提示 并且在使用制动器时，车辆可能跑偏。同样， 驻车制动器也不能牢靠制动车辆。 过多的路面。大量的水进入发动机室， 将导致发 动机或电气部件受到损坏。 ◆车辆在行使中请不要将头、手伸出窗外，避免 发生交通事故，危及生命，特别是车中有小孩 时请随时保持警惕。 ◆若在行驶中发生交通事故，请及时联系比亚迪 汽车销售服务店。 117 F3/F3R 轿车使用手册 为这可能会损坏车辆的油漆。 拖曳挂车之前，须确认挂车的拖曳能力，可和当 地比亚迪汽车销售服务店联系，并确认挂车的拖 冬天驾驶要领 驻车制动器有可能被冻住，请不要使用。 曳能力在规定的范围之内。 确认冷却液具有正确的防冻保护作用。 停车时，将换档操作杆设定在空档并挡住后车轮。 拖曳能力是水平路面上测定的。如果驾驶到高山 不要使用驻车制动器，否则驻车制动器的四周将 区，则须记住，发动机功率和它的拖曳能力将降 被积水或积雪冻住，而导致驻车制动器难于释放。 低。 只能使用比亚迪汽车销售服务店指定的冷却液， 必须根据环境温度选择合适的冷却液型号加注到 冷却系统中。 避免档泥板的下方积有冰雪。 使用不适当的冷却液将损坏发动机冷却系统。 检查蓄电池和电缆状况 寒冷的天气会使任何蓄电池的能量降低，因此， 蓄电池应保持有充分的电量以用于冬季启动。 确认机油的粘度适合冬季驾驶。 关于推荐的机油粘度，可参看章节7-2。 避免车门锁被冰雪冻结。 温馨提示 挡泥板的下方积有冰雪，会造成转向困难。在严 ◆拖曳挂车不要超过拖钩的最大额定重量，否则 寒的冬季驾驶时，应时常停车，检查挡泥板下是 将可能引发事故而造成严重的人员伤害 否积有冰雪。 ◆由于可能增加制动距离，在拖曳挂车时，须增 加车间距离。避免紧急制动，以防止由于打滑而 根据驾驶地点的不同建议携带必要的紧急用具。 轮胎防滑链、车窗刮刀、一袋沙或盐、信号闪光 装置、小铲、连接电缆等。 拖曳挂车 比亚迪F3/F3R轿车主要是为了运载乘客而设计 产生车辆碰撞事故。 轮胎 确保轮胎具有适当的气压。可参看章节7-2的说 明。 磨合程序 在车门锁孔内，喷入一些除冰剂或甘油，以防结 的。拖曳挂车，将在操纵、性能、制动、耐久以 ●比亚迪公司建议新车或更换新传动系统部件 冰。 及经济性等各方面产生不良影响。驾驶的安全和 （发动机、变速器、差速器、车轮轴承、传动 舒适，完全依靠设备的正确使用和小心驾驶的习 轴等）的车辆，在最初的2000km之内，不要拖 惯。为了自己和他人的安全，车辆不要过载或拖 曳挂车。 使用含有抗冻剂的清洁液。 这类产品在比亚迪汽车销售服务店均有供应。 注意 不要将抗冻剂或其它代用品当作清洁液使用，因 118 车。比亚迪不提供由于因商业目的而进行拖车所 造成的损坏或故障的保证。 保养 重量限制 如果拖曳挂车，由于车辆增加了负荷量，因此需 要更频繁地加以保养。 F3/F3R 轿车使用手册 配合交通信号灯进行驾驶，即可将停车的次数 如何节省燃油并延长车辆的使用寿命 节省燃油是简单轻松的。这也有助于延长车辆的 使用寿命。以下是一些节省燃油费和维修费的要 减到最少，或利用无交通灯的通行大道行驶。 温馨提示 与前车应保持适当的行驶距离来避免紧急制 下坡时，严禁关闭发动机。发动机关闭，则动力 动。这也将减少制动器的磨损。 转向和真空助力器将不发挥作用，影响转向及制 动效果。 ●尽可能避开交通繁忙或交通堵塞的地区。 领： ●脚不要放在离合踏板或制动踏板上。这将引起 ●保持正确的轮胎气压。轮胎气压不足将导致轮 看第 6 章）。 过早的磨损、过热和消耗更多燃油。 胎磨损和浪费燃油。可参看章节7-2的说明。 ●在高速公路上应保持适当的车速。 ●不要在车辆上装载不需要的重量。过多的重量， 将增加发动机的负荷，导致消耗更多燃油。 选择合适的车速行驶可节省燃油 ●避免长时间预热空转。发动机运转平稳后即可 ●前轮应保持正确的定位。避免碰撞路边侧石， 开始驾驶，但要平稳。须注意，在寒冷天气发 在崎岖路面上要缓慢驾驶。前轮定位不准，不 动机的预热时间要长一些。 仅会引起轮胎的过快磨损，还会使发动机增加 负荷 , 同时增加燃油消耗。 ●缓慢而稳定的加速。避免急加速启动。 ●车辆底盘应保持洁净，没有泥浆等物。这不但 ●避免发动机长时间空转。如果在交通通畅的地 可以减轻车身的重量，也可防止腐蚀。 区要长时间等人，最好关闭发动机。 ●调整车辆并使之保持在最佳的工作状态。肮脏 ●避免发动机加载减速或超速运转。应根据行车 的路面条件来选择合适的档位。 ●避免连续不断的加速和减速。停停走走的驾驶 方式将浪费燃油。 的空气滤清器滤芯、不当的气门间隙、肮脏的火 花塞、肮脏的机油和润滑油、未调整好的制动器 等等，均会影响发动机的性能并浪费燃油。为了 使所有的部件都保持较长的使用寿命，降低运行 费用，则须进行定期保养。如果经常在恶劣的条 ●避免不必要的停车或制动。保持平稳的车速。 件下行驶，则应对车辆进行更频繁的保养（可参 119 F3/F3R 轿车使用手册 章节 4 发生紧急故障时 如果车辆不能启动 ……………………………………………………………………121 如果在驾驶中，发动机熄火 …………………………………………………………123 如果车辆过热 …………………………………………………………………………124 如果轮胎泄气 …………………………………………………………………………124 如果车辆被陷住了 ……………………………………………………………………129 如果车辆需要拖曳 ……………………………………………………………………129 120 F3/F3R 轿车使用手册 如果车辆不能启动 （a）简单检查 如果启动机带动发动机以正常转速转动，但发动 （b）启动溢油发动机 进行这些检查之前，须确认是否按照第3章节“发 机不能运转： 如果发动机不能启动，则可能由于反复启动而导 动机的启动方法”中说明的正确启动程序启动， 并检查燃油是否充足。同时，要检查使用备用钥 匙时是否也可启动发动机。如果可以启动，则原 致发动机溢油。 1．将点火钥匙转到“ACC”或“LOCK”，然后再 重新启动发动机。 时将钥匙转到“START”，将钥匙和油门踏板保持 钥匙可能已经损坏。须委托比亚迪汽车销售服务 2．如果发动机不能启动，则可能由于反复启动而 店检查钥匙。如果所有的钥匙都不能用，则钥匙 导致发动机溢油。有关细节，可参看“（b） 或点火开关可能发生故障，请与比亚迪汽车销售 启动溢油发动机”。 服务店联系（可参看章节l-2的“钥匙”）。 1．检查蓄电池接头是否拧紧和清洁。 2．如果蓄电池接头无异常，则打开后室内灯。如 果室内灯不亮或光线暗淡，则表示蓄电池电量用 完，可采用跨接方式启动。可参看“（c）跨接启 动”中的说明。 这种位置15秒钟后释放，然后在脚离开油门踏板 的状态下再次启动发动机。 如果启动了15秒钟，发动机仍不能启动时，则将 3．如果发动机仍然不能启动，就需要进行调整或 如果发动机不能转动或转动过慢 如果发生这种情况，则在全力踩住油门踏板的同 钥匙释放，等数分钟后，再试一次。 修理。请与比亚迪汽车销售服务店联系。 如果发动机仍不能启动，就需要进行调整或修 理。与比亚迪汽车销售服务店联系请求帮助。 注意 启动溢油发动机，总时间不要超过 30 秒钟。否则 将造成启动机和线路系统过热。 如果室内灯已点亮，但发动机不能启动，则须维 修或调整相关部件。请与比亚迪汽车销售服务店 联系。 注意 不要拉车或拖车启动。否则当发动机启动时可能 会损坏车辆或引起碰撞。同时会导致三元催化净 化器过热而引起火灾。 121 F3/F3R 轿车使用手册 （c）跨接启动 跨接启动程序 为避免人员的严重受伤以及因蓄电池爆炸、硫酸 1．如果充电用蓄电池安装在另一辆车上时，须确 液的腐蚀、电气的燃烧而造成车辆损坏或电器配 认车辆没有接触，关闭所有不需要的灯和附属 件等的损坏，必须严格遵守以下说明。 设备。 如果不明白该如何按程序进行，强烈建议向比亚 迪汽车销售服务店请求帮助。 2．如果充电用蓄电池的车辆发动机没有运转，可 将它启动并运转数分钟，在跨接启动中，轻轻 踩下油门踏板，以 2O00rpm（转/分钟）的转速 温馨提示 运转发动机。 ◆蓄电池中含有带腐蚀性的硫酸液。因此，在跨 接启动时，须戴上护目镜，避免硫酸溅到皮肤、 衣服或车身上。 ◆如果由于不小心，硫酸溅到身上或眼睛里，须 立刻用大量清水清洗患部，然后立刻去医院医 治。如果可能，在赴医院途中，继续用浸有清 水的海绵或净布清洗患部。 ◆如果附近有明火或火花，蓄电池放出的气体， 将发生爆炸。在进行跨接启动时，必须使用标 准型的跨接电缆，且严禁抽烟或点燃火柴。 注意 充电用蓄电池必须是12V（伏）的蓄电池。在确认 充电用蓄电池规格正确之前，不要进行跨接启动。 122 3．按a，b，c，d的顺序，连接电缆。 a．将正极（红色）跨接电缆的夹子连接至放完 d．将负极（黑色）跨接电缆另一端的夹子连 电的蓄电池正极接头（+）。 接至放完电蓄电池车辆的一个可搭铁的稳固 b．将正极（红色）跨接电缆另一端的夹子连接 至充电用蓄电池的正极接头（+）。 c．将负极（黑色）跨接电缆的夹子连接至充电 用蓄电池的负极接头（-）。 金属固定点上。 F3/F3R 轿车使用手册 如果在驾驶中，发动机熄火 连接点如下图所示： 4．按正常方式，启动发动机。启动之后，轻踩油 如果在驾驶中，发动机熄火…… 门踏板，使发动机以2000rpm（转/分钟）的转 速运转数分钟。 1．须减慢车速，小心地将车驶离道路至安全的地 点。 5．按完全相反的程序，小心拆除电缆：先拆除负 极电缆再拆除正极电缆。 如果蓄电池放电原因不明显（例如，灯仍然发亮）， 则需由比亚迪汽车销售服务店检查。 2．打开紧急闪光灯开关。 3．将点火钥匙转到“ACC”或“LOCK”，再试一 次启动发动机。 如果发动机不能启动，可参看“如果车辆不能启 动”。 温馨提示 跨接启动发动机的连接 如果发动机熄火，则制动器和转向器的助力装置 不工作，因此，转向和制动将比正常工作时困难。 在跨接启动发动机时，不要将连接电缆靠近发 动机的任何运动部件。 温馨提示 在进行连接时，为避免人员严重受伤，身体不要 靠着蓄电池，或不小心将跨接电缆或夹子接触到 除正确的蓄电池接头或接地点以外的任何其他物 体。 123 F3/F3R 轿车使用手册 如果车辆过热 如果轮胎泄气 如果发动机冷却液温度表指示过热，或发现动力 温馨提示 1. 须减慢车速，小心地将车驶离道路交通繁忙的 损失、或听到很响的爆震音或砰砰噪音，则表示 发动机在运转中，手和衣服须与转动中的风扇和 路段，并停靠在安全地点。避免停在高速公路的 发动机可能过热，应按以下程序处理： 发动机传动皮带保持一定的距离。 中央分叉道上，将车停在坚实平坦的地面上。 1．将车辆安全地驶离交通繁忙的路段，并停靠在 安全地点，停车并打开紧急闪光灯开关，将换 挡操纵手柄置于空挡，并拉上驻车手柄，如果 2. 关闭发动机并打开紧急闪光灯开关。 4．如果冷却液泄漏，应立刻停止发动机，与比亚 迪汽车销售服务店联系请求帮助。 在使用空调，则把它关闭。 5．如果没有明显的泄漏，则检查冷却液溢水壶。 2．如果冷却液或蒸气从散热器或溢水壶喷出，则 如果已经干枯，则在发动机运转的状态下，往 停止发动机，待蒸气消退后打开发动机罩。如 溢水壶中加入冷却液，加至上、下限刻度线之 果没有冷却液或蒸气喷出，则保持发动机在运 间。 4. 车上的所有人员都须下车到远离交通的地点。 5. 详细阅读以下说明 温馨提示 转状态并确认冷却风扇处于工作状态。如果没 温馨提示 有，则关闭点火开关。 3. 拉上驻车手柄并将换挡操纵手柄置于空档。 用千斤顶将车辆顶起时，为了减少人员严重受伤 的可能性，一定要遵守以下各项： 发动机和散热器在高温状态下，严禁取下散热器 温馨提示 为了避免人员受伤，须保持发动机罩关闭的状态， 盖，受压力而喷出的高温蒸气和液体会造成严重 伤害。 直至没有蒸气为止。蒸气或冷却液的流出表示具 有很高的压力。 辆下面 ，否则可能造成人员受伤。 适刻度。严重的冷却液流失表明系统中有泄 液泄漏。但是，如果有水滴来自使用中的空调， 漏，则须立刻通知比亚迪汽车销售服务店进行 则是正常现象。 检查。 124 ◆不要将身体的任何部分置于由千斤顶顶起的车 6．发动机冷却液温度下降到正常温度后，再次检 查溢水壶中的冷却液液位。必要时，再加到合 3．检查散热器、软管和车辆下面有无明显的冷却 ◆遵守千斤顶顶起时的说明。 ◆当车辆被千斤顶顶起时，不得启动或运转发动 机。 F3/F3R 轿车使用手册 需要的工具和备用轮胎 ◆将车辆停在平坦、坚实的地面上，拉上驻车手 柄并将换挡操纵手柄置于空档。如果需要，须 在被更换轮胎的对角线方向的轮胎下面放置挡 块。 ◆确认将千斤顶设置在正确的顶起点上。千斤顶 的位置不正确而顶起车辆将损坏车辆或导致车 辆从千斤顶上落下并造成人员受伤。 ◆当车辆仅由千斤顶支承时，人员不得进入车辆 下面。 ◆只有在更换轮胎时，才能使用千斤顶将车辆顶 起。 1.取出需要的工具和备用轮胎。 ◆如果车中有人，严禁顶起车辆。 要取下备用轮胎，拧松螺栓并取下，然后从车中 取出备用轮胎。 A. 工具包 ◆在提升车辆时，不要在千斤顶的上面或下面放 收藏备用轮胎时，然后按上述取下步骤的相反顺 B. 备用轮胎 置任何物体。 ◆只要将车辆顶起至能够取下和更换轮胎的高度 在紧急状态下，需要自己维修时，必须熟悉千斤 序固定轮胎，以防止在碰撞事故或紧急制动时轮 胎飞向前方。 顶以及各种工具的使用方法和它们的存放位置。 即可。 注意 不得使用泄气轮胎继续驾驶车辆。即使是行驶一 小段距离，也将导致轮胎损坏到不能维修的地步。 125 F3/F3R 轿车使用手册 挡住车轮 拧松车轮螺母 将千斤顶定位 ２．在用千斤顶顶起时，在泄气轮胎的对角线方 3．拧松泄气轮胎所有的车轮螺母。 4．如图示将千斤顶放在正确的顶起点。 在顶起车辆之前，先拧松车轮螺母。 确认千斤顶放在平坦而稳固的地面上。 向的轮胎下面放置挡块，以防止车辆滑动。 在挡住车轮时，将车轮挡块放在前车轮的前面或 后车轮的后面。 逆时针转动车轮螺母将其拧松。为了得到最大的 扭转力矩，应如上图所示把扳手套入螺母，使扳 手握柄位于右方，握住扳手握柄的端头向上拉。 注意不要让扳手从螺母中滑出来。 不要将螺母拆下——只要拧松约一圈半即可。 温馨提示 不要在螺栓或螺母上使用机油或润滑油。螺母会 因此而松动造成车轮脱落，从而引起严重事故。 126 F3/F3R 轿车使用手册 顶起车辆 更换车轮 5．确认车内没有人之后，将车辆顶起到可以安装 备用轮胎的高度为止。 安装车轮之前，须用钢丝刷等刷去安装表面的所 金属面对金属面很好地接触，则将导致车轮螺母 须注意，安装备用轮胎要比取下泄气轮胎需要更 大的离地距离。 6．拆下车轮螺母并更换轮胎。 有腐蚀物。安装车轮时，如果不能使安装表面的 的松动而造成在驾驶中车轮脱落。 立刻换下泄气轮胎放在一边。 将备用轮胎滚到安装位置，螺栓对准车轮孔，然 后举起车轮，直至最上面的螺栓穿过车轮孔，转 要顶起车辆时，将千斤顶摇杆插入千斤顶的连接 动轮胎并向后推至其它螺栓都穿过车轮孔为止。 架孔内，同时将轮胎螺母扳手握柄上的孔套在千 斤顶摇杆尾部上，在顺时针方向旋转。当千斤顶 接触至车辆并开始上升时，再次检查千斤顶是否 在正确的位置。 温馨提示 当车辆仅由千斤顶支承时，人员不得进入车辆下 面。 127 F3/F3R 轿车使用手册 重新安装车轮螺母 车轮更换之后 降下车辆 9．检查更换后的轮胎气压。 调节轮胎气压至第8章节的规定值。如果气压值比 规定值要低，请尽快充气，使气压达到正确气压 值。 不要忘记安装轮胎气门嘴盖，否则灰尘和湿气将 进入气门芯而可能引起漏气。如果遗失了气门嘴 盖，须尽快补装。 10．将所有的工具，千斤顶和泄气轮胎妥善收藏。 7．用手指重新安装所有的车轮螺母。 8．将车辆完全下降，并拧紧车轮螺母。 重新安装车轮螺母(锥形端朝内)时，先用手将车 逆时针旋转千斤顶手柄使车辆下降；只能使用车 轮螺母尽量拧紧，向轮内侧推动车轮，确认能否 轮螺母扳手来拧紧螺母。不要用其它工具或除手 再拧紧一些。 以外的任何杠杆工具，确认扳手紧套在螺母上。 温馨提示 而松动造成车轮脱落，从而引起严重事故。如果 在螺栓或螺母上有机油或润滑油，须将它们清除 干净。 泄气轮胎。 温馨提示 按上图所示的顺序，依次拧紧螺母，每次拧紧一 点。重复这样的过程直至将全部螺母都拧紧。 包内，同时泄气轮胎固定在存放的位置，以减少 在碰撞或紧急制动时人员受伤的可能性。 温馨提示 ◆将车辆下降时，须确认所有人员已经离开，不 会由于车辆降至地面而受伤。 ◆更换车轮之后必须马上使用103N·ｍ的扭力扳 手拧紧车轮螺母。否则，螺母会因此而松动造 成车轮脱落，从而引起严重事故。 128 扭紧至第8章节规定的扭矩值，须由技术人员维修 驾驶之前，须确认所有的工具和千斤顶放在工具 不要在螺栓或螺母上使用机油或润滑油，这样做 会造成螺母被过度拧紧并损坏螺栓。螺母会因此 更换车轮后，须使用扭力扳手，尽快将车轮螺母 F3/F3R 轿车使用手册 如果车辆被陷住了 如果车辆需要拖曳 如果车辆被陷在雪地、泥地、沙地等地方时，需 拖曳车辆时，使用适当的拖曳设备，则可保证车 要试着前后推动车辆使之脱离。 辆不受损坏。 温馨提示 驾驶被陷车辆时，如果在车辆的附近有人或物体， 不要用前后推动车辆的方法使之移动。在推动车 辆时，车辆会因此脱离困陷而突然向前或向后移 动，从而造成周围的人受伤或物体受损 。 如果拖曳方法不对，则将损坏车辆。虽然，大多 数的拖车人员都熟悉正确的拖曳方法，但都有可 能出错。为了避免车辆受到损坏，确认遵守下列 预防措施。 拖曳的预防措施： 所有的拖曳都要使用安全链系统，并遵守国家/省 市和当地的法律。与地面接触的车轮和车轴必须 具有良好的状态，如果已经损坏，则须使用拖曳 台车。 注意 自动档车不允许采用从后方拖曳的方式拖车。 129 F3/F3R 轿车使用手册 紧急拖曳 驾驶员必须坐在车中驾驶车辆和操作制动器 用这样的拖曳方法，只有在硬路面上才能低速拖 曳一小段距离。同时车轮、车轴、传动系统、转 向盘和制动器都必须处于良好状态。 温馨提示 拖曳车辆时须注意。避免急剧启动或不稳定的驾 驶操作，这些都将对紧急拖车挂钩和拖车缆或链 产生极大的作用力。挂钩和拖车缆或链可能会断 裂，而造成人员严重受伤或车辆损坏。 如果需要拖曳车辆，建议委托比亚迪汽车销售服 务店代为处理。 注意 ◆只能使用专门用于拖曳车辆的缆或链。将缆或 链紧紧系在拖车挂钩上。 如果在发生紧急故障时无法找到拖车公司，则可 将拖车缆或链套在车辆下部的一个紧急拖车挂钩 ◆只能使用规定的拖车挂钩，否则将损坏车辆。 上，将车辆临时拖曳。拖曳车辆时须非常小心。 ◆不要在四轮着地的情况下从后方拖曳车辆，否 则会严重损坏变速器。 自动档车采用临时拖曳方法时必须将变速器档位 排入“N”档，速度不能超过30KM/h，拖曳距离不 能超过10KM。 130 拖曳之前，释放驻车手柄并将换挡操纵手柄置于 空档。点火钥匙必须在“ACC”或 “ON”档位置。 F3/F3R 轿车使用手册 章节 5 车身外部保养 漆面保养提示 …………………………………………………………………………132 洗车和打蜡 ……………………………………………………………………………133 内部清洁 ………………………………………………………………………………134 131 F3/F3R 轿车使用手册 漆面保养提示 在车辆使用养护中要注意以下几点： 用清洁剂清洗，不可随意使用刀片刮或用汽油消 一次)到汽车专业美容店进行养护，及时恢复车身 （1）车辆使用前、中、后，要及时地清除车体上 除，以免伤害漆面。 漆面的亮丽光泽度。 的灰尘，尽量减少车身静电对灰尘的吸附。 （6）注意不要用带有油污的脏手触摸车身漆面或 （2）雨后及时冲洗。雨后车身上的雨渍会逐渐缩 用油抹布随意擦洗漆面，不要将粘有油污的工具 小，使雨水酸性物质的浓度逐渐增大，如果不尽 或含有有机溶剂的擦布置于车身上，以免产生化 快用清水冲洗雨渍，久而久之就会损害漆面。 学反应。 （3）洗车时，应待发动机冷却后进行，不要在烈 （7）漆面若无明显划痕，不要轻易进行二次喷漆， 日或高温下清洗车辆，以免洗洁剂被烘干而留下 以防止漆色不合或结合不好。 痕迹。平常自己动手冲洗车辆要用专用洗涤剂中 （8）车辆长期停驶，应停在车库或通风良好的地 性活水，不得使用碱性大的洗衣粉、肥皂水和洗 方，冬天应用专用车身罩覆盖。临时停放时，要 涤灵，以防洗掉漆面中的油脂，加速漆面老化。 选择阴凉的地方。 如在洗车场洗车，应防止洗车人员使用脱蜡洗涤 （9）防止对车身漆膜进行强烈冲击、磕碰和划痕。 剂，以免漆面受到伤害。特别是行驶在沿海或污 如发现漆面有伤痕、凹陷或脱落应及时进行修 染严重地区的车辆，应坚持每天冲洗一次。 补，最好是到专业的美容店修补。 （4）擦洗车辆要用干净、柔软的擦布或海绵，防 （10）对镀光金属件的清洗，应使用炭精清洗剂， 止混入金属屑和沙粒，勿用干布、干毛巾、干海 定期对其上蜡进行保护。 绵擦车，以免留下划痕。擦拭时，应顺着水流的 （11）对车身装饰件的清洗，要用质量较好的洗 方向自上而下轻轻地擦拭，不得画圈和横向擦拭。 涤剂，上蜡时不要擦抹过重，以免穿透漆层。 （5）对一些特殊的腐蚀性极强的痕迹（如沥青、 鸟粪、昆虫等），要及时清除。对此，必须用专 132 不定期对漆面进行上蜡保护并定期(每季度 F3/F3R 轿车使用手册 洗车和打蜡 比亚迪F3/F3R轿车的清洗 按照正常洗车方法，清洗车辆。 要用力擦——用肥皂水和清水去除脏物。 （3）充分冲洗——肥皂水干了会形成斑纹。在热 天洗车后，必须正确地用清水将各部分冲洗干 在以下情况，将引起油漆层的剥落或导致车身和 净。 注意 不要使用有机物（汽油、煤油、挥发油或强力溶 剂）清洗车辆，这类物质对人体有害，也会损坏 油漆表面。 零件腐蚀，须立刻清洗车辆： （4）为了防止留有水迹，须用干净的软毛巾将车 ●在沿海一带行驶时 ●在撒有防冻剂的路面上行驶时 身抹干。不能用力擦或按压——否则会擦伤油 自动洗车站 漆面。 可以在自动洗车站洗车，但须注意，某些类型的 ●在粘有煤焦油、树脂、鸟粪和死昆虫时 塑料车轮装饰件：塑料车轮装饰件很容易被有机 物损伤。如果有任何有机物溅到装饰件上，一定 ●在含有大量烟尘、煤灰、灰尘、铁屑或化学物 要用水将其洗去并检查装饰件是否被损伤。 质的地区内行驶时 温馨提示 ●车辆被尘埃和泥浆显著弄脏时 比亚迪F3/F3R轿车的手工清洗 不要安装遭受严重损坏的塑料车轮装饰件。否则 当车辆在移动中车轮装饰件可能会飞离车轮而造 刷子，未经过滤的冲洗水或机器自定的冲洗程序， 将擦伤油漆面。油漆面的擦伤，将降低油漆面的 耐久性和它的光泽，尤其是对深色的车辆，洗车 站的人员，会告诉你哪种洗车程序对车辆的油漆 面最为安全。 比亚迪F3/F3R轿车的打蜡 成事故。 为了保持车辆的抛光光洁如新，建议将车身抛光 在阴凉处，等到车身摸上去不热了，再清洗车辆。 和打蜡。 温馨提示 清洗地板下面或底盘时，须注意不要让手受伤。 （1）用水管将松动的脏物冲掉，将车辆底部和车 轮凹陷部的所有泥浆或道路盐碱全部冲掉。 （2）用中性洗车剂清洗车辆，洗车剂的混合应根 据制造厂的说明进行。用软布浸上清洁液，不 铝质车轮：只能使用中性肥皂水或中性洗涤剂。 每月一次或如果车身表面不能很好地抗水时，须 塑料保险杠：保险杠正面相对柔软，清洗时必须 进行打蜡。 小心，不得使用含有磨料的清洗剂擦洗，以免保 险杠被磨料磨伤。 （1）进行打蜡之前，一定要先洗车和擦干车身， 即使是使用清洁剂和车蜡的合成物也须如此。 路面沥青：用松节油或标有不会损坏油漆面的清 洁剂进行清洗。 （2）采用优质的抛光剂和车蜡。如果车身的抛光 已严重风化，使用和车蜡分开的汽车清洁抛光 133 F3/F3R 轿车使用手册 内部清洁 剂。仔细遵守制造厂商的说明以及预防措施。镀 铬面和油漆面一样要抛光和打蜡。 （3）在大范围的接触面上，当水不但不形成水珠 还余留在表面时，要重新将车辆打蜡。 温馨提示 注意 清洗车辆时，不要让水流到地板里，水可能会进 ◆不能采用染色剂或漂白剂清洗安全带带扣—— 入地毯（垫席）上面或下面的音响组件或其它电 这会使安全带的强度减弱。 器组件而引起功能失常；并且可能引起车身腐蚀。 ◆安全带未干之前，不得使用。 注意 如果车辆被重新油漆并且被停放在高温的油漆上 地毯 门窗 蜡工作间中，须取下车辆的塑料保险杠，高热将 损坏保险杠。 使用优质的泡沫型洗涤剂清洗地毯。 门窗可以用普通家庭用的任何清洁剂来清洗。 先用吸尘器尽可能将灰尘吸干净，有几种类型的 泡沫洗涤剂可以使用。一些是装在喷雾罐中的， 注意 另一些是粉末或液体，与水混合来产生泡沫。用 在清洁后车窗的内侧时，注意不要擦伤或损坏电 浸有泡沫的海棉或刷子清洗地毯。按圆圈的方式 热丝或接头。 擦洗。 不要使用清水——尽可能保持地毯干燥。阅读洗 涤剂的说明并严格遵守。 空调控制板、汽车音响、仪表板、控制面板和开 关用潮湿的软布来清洁。 将一块干净的软布在水中或微温的水中浸湿，然 后把灰尘轻轻拭去。 安全带 安全带可以用中性肥皂和水或微温的水来清洗。 使用海绵或软布，在清洗中，须检查安全带带扣 有无过度磨损、磨破或切痕。 134 F3/F3R 轿车使用手册 注意 注意 ◆不得使用有机物质（溶剂、煤油、酒精、汽油 ◆如果用中性清洁剂不能将脏物洗去，可使用不 等）或酸碱溶液。这类化学物质将会导致表面变 含有机溶剂的清洁剂清洗。 色、沾污或剥落。 ◆绝对不要使用诸如挥发油、酒精或汽油、或酸 ◆如果使用清洁剂或抛光剂，须确认它们的组成 成分中未含上述物质。 ◆如果使用新型的液体洗车剂，不得将液体溅到 车辆的内部表面。液体中可能含有上述成分。用 碱溶液等有机物质清洗皮革。这些物质将造成 皮革褪色。 ◆使用尼龙刷子或人造纤维布等将会刮坏皮革表 面良好的纹路。 上述方法，迅速将所有溅出液体清洗干净。 ◆肮脏的皮革饰件将会产生霉菌。须特别注意避 免油污，要经常保持饰件的清洁。 车身内部的皮革饰件 皮革饰件可以使用用于羊毛织品的中性清洁剂进 行清洗。 ◆长时间暴露在阳光下面将造成皮革的表面硬化 或收缩。因此须将车辆停放在阴凉的地方，特别 是在夏季。 ◆在炎热的夏季，由于车辆内部的温度容易升高， 可以使用沾有5%用于羊毛织品的中性清洁剂溶液 因此要避免在饰件上放置由乙烯塑料或塑料或 的软布擦拭灰尘。然后用一块干净的湿布将残留 含蜡的材料所做成的物品。这些物品在高温的 的清洁剂彻底擦干净。 环境下将粘住皮革。 洗净之后或是皮革的任何部分弄湿了，用干净的 软布擦干。让皮革处于通风阴凉的地方使之干燥。 ◆对皮革饰件不正确的清洗将造成褪色或产生斑 点。 如果对车辆的清洗有任何疑问，可以咨询当地比 亚迪汽车销售服务店。 135 F3/F3R 轿车使用手册 章节 6 保养须知 保养……………………………………………………………………………………137 车辆需要维修吗 ……………………………………………………………………137 比亚迪F3/F3R轿车保养计划…………………………………………………………138 两用燃料车的维护保养………………………………………………………………144 136 F3/F3R 轿车使用手册 保养 车辆需要维修吗？ 定期保养是非常重要的 何处可以得到保养？ 比亚迪公司极力主张根据以下的保养计划进行比 在当地比亚迪汽车销售服务店进行保养是最理想 亚迪F3/F3R轿车的保养，定期保养有助于： 的。比亚迪汽车销售服务店的售后服务人员，均 注意车辆的性能、声音的变化以及用于指示需要 检修的直观预兆,一些重要情况如下：  为通过比亚迪公司培训、考核的专业人员。他们  节省燃油  延长车辆使用寿命 发动机抖动、不稳定；动力性显著降低或有 异常的发动机噪音 会收到有关技术的会刊、保养要领和比亚迪汽车 销售服务店内部培训计划等最新的服务情报，以  的。） 便您的车辆得到更好更专业的保养服务。  享受驾驶乐趣  行车安全、稳定  符合保修规定  符合政府规定 比亚迪汽车销售服务店花了大量的资金，配备了 各种比亚迪汽车专用的工具和维修设备，这将为  排气声音有变化  轮胎泄气；转弯时，过度的轮胎噪音；不均 您有效节省时间和费用，更快更好地为您服务 比亚迪汽车销售服务店可以对您的车辆进行所有 匀的轮胎磨损  的保养计划——可靠而又经济。 注意 车辆底部漏水（使用空调后的滴水是正常 在平坦地面上直线行驶或制动中，车辆偏向 一侧 驾驶员本人可以做哪些保养项目？  悬架系统有关的异常噪音 中的规定定期到比亚迪汽车销售服务店进行车 只要具备一些机械常识且备有基本的汽车工具，  制动效果丧失或制动疲软 辆保养。 许多保养项目都可以由驾驶员本人简单地完成。 如何进行的简单说明，可参看第7章节。  发动机冷却液温度持续偏高 注意，部分保养作业需要专用工具和专业技术。  发动机故障灯亮（车辆启动后） 请按照《比亚迪F3/F3R轿车保养及保修手册》 比亚迪F3/F3R轿车是经济型驾驶和保养的车辆， 许多以前需要的保养项目，已经不再需要。为了 确保车辆以最佳的行驶效率行驶，须按保养计划 进行保养。 这些项目须由比亚迪汽车销售服务店的专业售后 服务人员进行，他们能对车辆的保养进行记录。 这个记录在您的车辆获取保修服务时将非常重 如果发现以上情况，请勿再驾驶车辆应尽快联系 比亚迪汽车销售服务店，车辆需要调整或修理。 要。 137 F3/F3R 轿车使用手册 比亚迪F3/F3R轿车保养计划 比亚迪F3/F3R轿车保养计划是用于保证行车稳定、 保养计划 安全以及经济，减少故障发生。 比亚迪F3/F3R轿车须按照正常保养计划表进行保养（可参看“保养计划”） 保养的间隔，请参看保养计划表，根据里程表的读 数或时间间隔而定，以先到者为准。 对于已经超过保养计划表中最后期限（73000km或 42个月）的保养项目，也应在同样的时间间隔里进 行保养。 每个项目的保养间隔，均记载在保养计划中。 如果主要是在下列一种或一种以上的特殊条件下操作车辆，则某些保养计划项目需要更频繁的进行。 A．路面状况 B．行驶状况 1. 在崎岖、泥泞或融雪路面上行驶 1. 拖曳挂车，使用野营挂车或车顶托架 2. 在多尘路面上行驶 2. 在8km以内，进行反复短距离的行驶以及外 界气温在零度以下。 3. 长期空转或低速行驶，诸如警车、出租汽车 等 138 F3/F3R 轿车使用手册 保养计划表 保养操作: I=必要时进行检查、修正或更换；R=更换、改变或润滑；C=清洗。 强保：车辆首次走合保养，具体要求和检查的项目请见《比亚迪汽车保养及保修手册》首次走合保养； 保养时间间隔 里程表读数或月数，以先到者为准 ×1，000km(公里) 3 8 13 18 23 28 33 38 43 48 53 58 63 68 73 月数 强保 3 6 9 12 15 18 21 24 27 30 33 36 39 42 保养项目 发动机基本部件(BYD473系列发动机) 1 检查传动皮带有无裂纹、飞屑、磨损状况并调整其张紧度 I I 2 检查曲轴箱油气控制系统是否正常 I I I I I I I I 4 检查冷却水管有无损伤，并确认接管部是否锁紧 I I I I R R R 6 更换机油 7 更换机油滤清器滤芯 一般使用条件 R：每隔6个月或5，000km 严酷使用条件 R：每隔3，000km 一般使用条件 R：每隔6个月或5，000km 严酷使用条件 I R I R：每隔3，000km 8 检查发动机怠速 I 9 检查点火正时 I 10 检查曲轴箱通气软管 I I I 3 检查更换火花塞 5 更换发动机冷却液 R I I I I I I I I I 11 检查气门间隙 I I I I I I I I I I I I I 12 检查排气管接头是否漏气 I I I I I I I 13 节气门体 C C C C C C C 14 喷油嘴 C C C C C C C 139 F3/F3R 轿车使用手册 保养时间间隔 里程表读数或月数，以先到者为准 ×1，000km(公里) 3 8 13 18 23 28 33 38 43 48 53 58 63 68 73 月数 强保 3 6 9 12 15 18 21 24 27 30 33 36 39 42 保养项目 发动机基本部件(4G1系列发动机) 1 检查传动皮带有无裂纹、飞屑、磨损状况并调整其张紧度 I I 2 检查点火电缆有无损伤 3 更换发动机正时皮带 一般使用条件 I I I I I I I I I I I 严酷使用条件 I I I I 6 检查冷却水管有无损伤，并确认接管部是否锁紧 I I I I R R R 7 更换发动机冷却液 一般使用条件 I I R I R：每隔6个月或5，000km 严酷使用条件 R：每隔3，000km 一般使用条件 R：每隔6个月或5，000km 严酷使用条件 R：每隔3，000km 10 检查发动机怠速 I 11 检查点火正时 I 12 检查曲轴箱通气软管 R I 5 检查更换火花塞 9 更换机油滤清器滤芯 R R：每隔70，000km 4 检查曲轴箱油气控制系统是否正常 8 更换机油 I I I I I I 13 检查气门间隙 I I I I I I I I I I I I I I I I 14 检查排气管接头是否漏气 I I I I I I I 15 节气门体 C C C C C C C 16 喷油嘴 C C C C C C C 140 F3/F3R 轿车使用手册 保养时间间隔 保养项目 里程表读数或月数，以先到者为准 ×1，000km(公里) 3 8 13 18 23 28 33 38 43 48 53 58 63 68 73 月数 强保 3 6 9 12 15 18 21 24 27 30 33 36 39 42 I I I I I I I I I I I I I I 传动系及发动机附件 1 检查空气滤清器滤芯是否堵塞和损伤 2 更换空气滤清器滤芯 一般使用条件 严酷使用条件 I：视需要缩短周期 一般使用条件 R：每5000公里 严酷使用条件 R：视需要缩短周期 3 检查溢水壶内发动机冷却液液面高度 I I I I I I I I 4 检查手动变速箱齿轮油液面 I I I I I I I I 5 更换手动变速箱内的齿轮油 6 检查更换自动变速箱油 一般使用条件 I R R 严酷使用条件 R R R：视需要缩短周期 一般使用条件 R：每8万公里 严酷使用条件 I：每1年或2万公里 R：每4万公里 7 检查氧传感器 I I I I I I I 8 检查三元催化器 I I I I I I I 141 F3/F3R 轿车使用手册 保养时间间隔 保养项目 里程表读数或月数，以先到者为准 ×1，000km(公里) 3 8 13 18 23 28 33 38 43 48 53 58 63 68 73 月数 强保 3 6 9 12 15 18 21 24 27 30 33 36 39 42 燃油和排气净化控制系统 9 汽油滤清器 10 燃油箱盖、燃油管和接头 R R I R R I 11 活性炭罐 R R I R I I I I I I I I I I I I I I I 底盘和车身 12 制动踏板和驻车制动器 I 13 制动摩擦块和制动盘 I 14 制动液 I I I I I I R I I I I I R I I I I I R I I I 15 制动系统管路和软管 I I I I I I I 16 助力转向液 I R I R I R I 17 转向盘、拉杆 I I I I I I I 18 传动轴防尘罩 I I I I I I I I 19 球销和防尘罩 I 20 前后悬架装置 I I I I I I I I I I I I 21 轮胎和充气压力 I I I I I I I 22 检查前轮定位、后轮定位 I I I I I I I 23 检查车轮轴承有无游隙 I I I I I I I I I I I I I I I I I I I I 24 冷气或暖气系统 I I I I I I I I 25 空调空气过滤器 I R R R R R R R 26 空调/冷气装置的制冷剂 I I I I I I I 27 检查SRS空气囊系统 I I I I I I I 28 检查车身损坏情况 142 每年 F3/F3R 轿车使用手册 备注： “严酷使用条件”规格，仅适用于在严酷使用条件下使用的汽车。严酷使用条件包括下列各项： （1） 在多尘地区行驶，或汽车经常暴露在含盐分的空气中或海边； （2） 在凹凸不平的道路、有积水的道路或山路上行驶； （3） 在寒冷地区行驶； （4） 在寒冷季节中，发动机长时间怠速运转或经常短距离行驶； （5） 频繁使用制动器、经常急刹车； （6） 作为牵引拖车； （7） 作为出租汽车或营运车使用； （8） 在32℃以上的温度下，在交通拥挤的市区行驶时间超过总行驶时间的50%； （9） 在30℃以上的温度下，以120公里∕小时或更高车速行驶的时间超过总行驶时间的50%； （10） 超负荷行驶。 143 F3/F3R 轿车使用手册 两用燃料车的维护保养 ① 天然气电磁阀是天然气供给系统的重要 部件，应定期到比亚迪汽车销售服务店检查电磁 阀芯。使用中若发现不能打开或漏气，应到比亚 迪汽车销售服务店检查和修理，故障排除后方可 注意 ◆ 天然气系统保养检修应到比亚迪汽车销 售服务店由专业人员进行，严禁非专业修 理人员拆装、维修天然气系统。 ◆ 严禁用明火方式检查有无天然气泄漏。 正常使用。 ② 减压器滤网须每 60000 公里更换一次。 ③ 车辆每 20000 公里更换一次火花塞。 例行保养 车辆除了按规定对汽油部分进行例行保养 ④ 驾驶人员应经常保持空气滤清器滤芯的 外，还必须按附表 1（天然气系统保养内容）中规 清洁。如滤清器滤芯较脏或损坏，会使进气质量 定保养内容进行强制性例行保养。为方便起见， 下降，将影响天然气在气缸内的正常燃烧。 汽油/天然气部分例行保养时间应尽量保持同步。 ⑤ 每半年应到比亚迪汽车销售服务店对天 然气供给系统全面检修一次，并按要求检查调整 整个天然气转换系统。 ⑥ 天然气储气瓶应按照国家劳动部《气瓶 安全检查规定》的要求，定期进行检测，不合格 时应及时更换，检验后填写检测卡。检查在劳动 部门指定的单位或部门进行。 ⑦ 驾驶人员应将车辆在运行过程中出现的 故障做好记录，以便专业维修人员能够更好地检 修车辆。 144 F3/F3R 轿车使用手册 附表 1 两用燃料车天然气系统保养计划 保养操作： 里程表读数或月数，以先到者为准 保养时间间隔 ⅹ1000km 5 10 20 30 40 50 60 70 80 90 100 3 6 12 18 24 30 36 42 48 54 60 天然气系统各管路有无泄漏 J.G J.G J.G J.G J.G J.G J.G J.G J.G J.G J.G 天然气各零部件有无松动 J.N J.N J.N J.N J.N J.N J.N J.N J.N J.N J.N 保养项目 月数 加气口三通 J 减压器滤网 G 减压器调压膜片 J.T.G 减压器稳压膜片 J.T.G 减压器（中间体） C 高压柱塞 J.T.G 高压阀座 J.T.G AEB 型高频电磁阀组 C OMVL 型高频电磁阀组 C 高频电磁阀组电磁阀芯 J.T.G 高频电磁阀组电磁阀芯弹簧 J.T.G 发动机内部积碳 火花塞 C G G C G G G 145 F3/F3R 轿车使用手册 节气门 C 系统工作参数 J.T C J.T 天然气瓶 146 C C J.T C C J.T 按车辆所在地方的要求进行 J：检查 T：调整 G：更换 N：按规定力矩拧紧 C：清洗 J.N 检查、按规定力矩拧紧 J.T.G：检查、调整，必要时更换 J.T：检查和调整 J.G：检查、必要时更换 C C J.T C C J.T F3/F3R 轿车使用手册 章节 7-1 自行保养 前言 发动机舱外观…………………………………………………………………………148 保险丝位置……………………………………………………………………………149 自行保养的注意事项…………………………………………………………………150 千斤顶的定位…………………………………………………………………………151 147 F3/F3R 轿车使用手册 发动机舱外观 148 1. 配电盒总成 2. 机油位量油尺 3. 发动机冷却液溢水壶 4. 机油加油盖 5. 蓄电池 6. 散热器 7. 散热器风扇 8. 冷凝器 9. 洗涤液壶 F3/F3R 轿车使用手册 保险丝位置 1 各保险丝所保护的电器件名称请参看章节 8“保险 丝与继电器”。 149 F3/F3R 轿车使用手册 自行保养的注意事项 如果要自己进行保养，须按照本章节的正确程序 进行。 须注意，不正确或不完全的保养作业，都将引起 操作问题。 本章节只是针对自己能够进行的较容易的保养作 业进行说明。正如第 6 章节中所述，其中仍然有 些项目必须由合格的技术人员用专用工具进行保 养。 作业时须特别注意，防止发生偶然的受伤事故。 要遵守以下需特别注意的预防措施。 温馨提示 ◆车辆在只使用随车附带的千斤顶顶起时，人员 ◆发动机在运转中，手、衣服和工具须远离运转 不要爬入车辆下面；若需要进入车辆下面进行作 中的风扇和发动机传动皮带( 最好取下戒指、手 业，一定要使用专用汽车千斤顶或其它牢固的支 表和领带等物)。 柱支撑。 ◆刚行驶完毕的车辆，发动机舱——发动机、散 ◆无论是在车辆上面或下面作业时，都须使用护 热器、排气管道、助力转向液储存罐和火花塞罩 目镜，以防止受到落下或倒下的物件以及溅入的 等的温度很高，因此须小心， 切勿触摸 。注意： 液体等的伤害。 火花塞、机油和其他液体的温度也很高，切勿接 触。 ◆已使用过的机油中含有潜在的污染物质 ，会 引起诸如皮肤炎症和皮肤癌症等皮肤疾病，因此 ◆如果发动机温度很高，则不要取下散热器盖或 须注意，避免长期或经常接触这类机油。当皮肤 拧松放泄塞，以防止受到灼伤。 上粘有已使用过的机油时，可以用肥皂和清水进 行清洗。 ◆不要在发动机舱中遗留诸如纸张或布片之类 的易燃物体。 ◆不要将已用过的机油存放在小孩能接触到的 地方。 ◆如果要在散热器风扇或散热器罩边上工作时， 须确认已关闭点火开关。点火开关打开时，如果 ◆使用安全而且令人满意的方法处理已用过的 发动机冷却液温度升高和/或空调打开时，散热 机油和滤清器，不得将已用过的机油和滤清器丢 器风扇将自动开始转动。 在生活垃圾、下水道或地面上。您可以向比亚迪 汽车销售服务店咨询有关再利用或处理的方法。 ◆在燃油箱或蓄电池附近，不要抽烟，以免产生 明火引起燃烧。 ◆由于制动液会伤害眼睛并损坏油漆面，因此在 加注制动液时须小心，如果皮肤接触应立即用肥 ◆处理蓄电池时，须特别小心，蓄电池中含有腐 皂水进行清洗，如果液体溅入眼睛，须立刻用清 蚀性的硫酸液。 水冲洗眼睛，如果眼睛仍然感到不适，则须去医 院检查。 ◆玻璃清洗液、转向液、制动液都不属于易燃易 150 F3/F3R 轿车使用手册 千斤顶的定位 爆物品，属于一般可燃物，应远离火源。 注意 ◆记住，蓄电池和点火线圈带有高电流或高电压， 须注意由于意外事故而导致短路。 ◆如果冷却液溢出，须用水把它冲洗干净，以防 止损坏部件或油漆面 ◆不要让脏物或任何其他物体掉入火花塞孔。 ◆只能使用规定类型的火花塞。使用其它类型的 火花塞，将导致发动机受到损坏，丧失性能或 发生无线电干扰。 ◆不要加注过量的助力转向液——否则在车辆启 动时会有助力转向液溢出。 ◆如果制动液溢出，须用水把它冲洗干净，以防 止损坏部件或油漆面。 ◆不要在拆掉空气滤清器的状态下驾驶车辆，否 则将导致发动机的过度磨损，同时回火也将造成 发动机舱起火。 ◆须注意，不要让刮水器支架擦伤玻璃面。 ◆关闭发动机罩时，检查有无工具、布块等遗忘 在发动机舱。 当用千斤顶顶起车辆时，请按章节 4 中千斤顶的 定位所示将千斤顶放在正确的位置。 千斤顶顶起车辆时，须遵守以下的规定来减少人 员受伤的可能性： ●避免吸入发动机排出的废气。废气中含有一氧 化碳，这是一种无色、无味的气体。它将导致失 去知觉甚至可能危及生命。 ●不要让身体的任何部分置于由千斤顶顶起的车 辆下面。否则可能造成人员受伤。 ●当车辆由千斤顶顶起时，不要启动或运转发动 机。 ●将车辆停在平坦的地面，确认拉起驻车制动器 手柄，如有必要，挡住顶起点对面的车轮。 ●确认将千斤顶放在正确的顶起点上。利用不正 确的顶起点来顶起车辆，将损坏车辆或使车辆从 千斤顶上翻落而造成人员受伤。 ●当车辆仅由千斤顶支撑时，不要进入车辆的下 面；若需要进入车辆下面进行作业，一定要使用 汽车千斤顶或其它牢固的支柱支撑。 ●车中有人时不要顶起车辆。 ●在顶起车辆时，不要在千斤顶的上面或下面放 置任何物体。 151 F3/F3R 轿车使用手册 注意 确认将千斤顶妥善收藏，否则将损坏车辆。 152 F3/F3R 轿车使用手册 章节 7-2 自行保养 发动机和底盘 润滑系统的保养 ……………………………………………………………………154 冷却系统的保养 ………………………………………………………………………157 皮带的维护 ……………………………………………………………………………158 曲轴箱强制通风阀（PCV阀）的维护 ………………………………………………159 空气滤清器的保养 ……………………………………………………………………159 汽油滤清器的保养 ……………………………………………………………………159 燃油系统的维护 ………………………………………………………………………159 三元催化净化器的维护 ………………………………………………………………160 动力转向液检查 ………………………………………………………………………160 制动液检查 ……………………………………………………………………………161 检查轮胎气压 …………………………………………………………………………161 检查和更换轮胎 ………………………………………………………………………162 轮换轮胎 ………………………………………………………………………………163 更换车轮 ………………………………………………………………………………164 铝质车轮的注意事项 …………………………………………………………………164 153 F3/F3R 轿车使用手册 润滑系统的保养 检查机油油位 高位 低位 发动机在工作温度时，关闭发动机，用机油尺检 机油的加注和更换 查油位。 车辆在沥青或水泥路面行驶每5000km更换一次； 1. 要得到准确的读数，需将车辆停在平坦地面上。 关闭发动机后等待数分钟，让机油汇集到发动 机的底部。 加油 太满 正确 在路况恶劣的沙土路面要经常检查，视油质情况 经常更换，但在5000km范围内至少更换一次。 更换机油时，预热发动机10min后，停机打开加油 2. 拔出机油尺，用棉布将其端部擦干净。 盖（如下图），拧开发动机油底壳上的放油螺塞。 3. 重新将机油尺插到底。 放尽后，拧紧放油螺塞。从加油口加入新机油（473 4. 拔出机油尺，检查油位。油位必须处于上下限 机型加注3.4L，4G1机型加注3.0L），拧上加油盖。 标记之间。 4G1系列发动机油尺 加油盖 如果油位低于或略高于低油位线时，则须在发动 机中加注相同型号品牌的机油。 低位 高位 取下加油盖，每次加少量的机油，检查机油尺。 我们建议加注机油时使用漏斗。 当油位达到正确范围后，安装加油盖，并拧紧。 加油 正确 机 油 尺 太满 注意 ◆注意不要将机油溅到车辆部件上。 473系列发动机油尺 ◆避免机油加注过多，否则发动机将受到损坏。 启动发动机运行5min，检查放油螺塞处（如下图） 是否漏油，然后停机并等5min后检查油面高度， ◆机油加注完毕后，再次检查机油尺上的油位。 不足时补充到机油尺的正确范围内。在出车前和 每行驶（300～500）km后，应检查机油油位。 154 F3/F3R 轿车使用手册 机油的选择 5．如果油位低于下限标记，应从油尺导管中加入 使用经比亚迪汽车销售服务店认可的润滑油（具 ATF，使之达到 HOT 上下限标记之间。并且添加 体润滑油型号请参见第8章保养规格）。 ATF 时移动换档操作杆使其从 P-R-N-D 来回移动 使 ATF 充满液力变矩器和管路。 自动变速箱油检查 在发动机正常运转一段时间后，可检查自动变速 箱油（以下简称 ATF）油面高度。 1．将车辆运转 15 分钟左右，使变速箱内油温达 到 70~80℃，车辆停放在水平的地面上；移动换档 放油螺塞 操作杆使其在 P-R-N-D-3-2-L 各档位都运转一次， 最后将换档操作杆置于 N 档，施加驻车制动。 4G1系列发动机放油螺塞 2．从变速箱内拔出量油尺（如下图所示），并用 布擦拭干净。 温馨提示 热机状态下机油尺上“HOT”线是衡量 ATF 油位 的标准，冷机状态下机油尺上“COLD”线仅作 参考。 慢慢并小心地添加 ATF，注意不要使其溢出。应 立即清除溢出的油液。溢出的油液会损坏发动机 部件。 6．确定将量油尺全部插回变速箱油尺导管中。 放油螺塞 自动变速箱油选择 3．确定将量油尺全部插入变速箱油尺导管中。 473系列发动机放油螺塞 4．取出量油尺，检查油位。 使用经比亚迪汽车销售服务店认可的ATF（ATF具 体型号请参见第8章保养规格）。 155 F3/F3R 轿车使用手册 自动变速箱油更换 认证的变速箱油（具体型号请参见第 8 章），作为 将注油螺堵装回并拧紧。 临时代用品。 应依照定期保养表中规定的行驶时间与里程数更 换 ATF。此时，要将变速箱中的油液全部排出， 然后，再注入新的 ATF。 注油螺堵 变速器注油螺堵(DABS15-41) 手动变速箱油的液面位置 应依照定期保养表中规定的行驶时间与里程数更 换变速箱油。此时，应将变速箱中的油液全部排 出，然后，再注入新的变速箱油。 放油螺堵 注意 变速箱油中不能含有水，以防止变速箱内零件 如果您不知道如何添加自动变速箱油，请与比亚 的锈蚀。 迪汽车销售服务店联系。 如果您不知道如何检查油位和添加油液，请与比 手动变速箱油检查 亚迪汽车销售服务店联系。 将车辆停放在水平地面上，检查变速箱油的油面 高度。卸下变速箱油注油螺堵，用手指小心地触 摸螺栓孔内的油位。此时，油面应达到螺栓孔的 边缘。否则，应添加比亚迪汽车原厂手动变速箱 油(以下简称 MTF)，直至其自注入口溢出，然后， 变速器注油螺堵(BYD5T-14) 如果购买不到比亚迪汽车原厂 MTF， 建议使用 API 156 F3/F3R 轿车使用手册 手动变速箱油更换 每 10000km（除磨合阶段外）检查一次变速箱油， 必要时更换。更换变速箱油时，预热发动机约 10min，停机后拧下变速箱壳体上的放油螺堵将变 速箱油放出，然后拧紧放油螺堵。添加变速箱油 时应从变速箱加注口(注油螺堵口)中加入，直至其 自注入口溢出，拧紧注油螺堵。 冷却系统的保养 检查发动机冷却液液位 在发动机冷机状态下，查看溢水壶。溢水壶中的 冷却液液位在“MAX”和“MIN”标记线之间，则 符合要求。如果液位低，须加注冷却液。（有关 冷却液的类型，可参看以下所述的“冷却液类型 选择”） 放油螺堵 机油滤清器的更换 机油滤清器每行驶 5000km 应更换一次。安装时拧 变速器放油螺堵(DABS15-41) 紧力矩为 12 N·m。 发动机机油压力指示系统的检查 在正常情况下，当点火开关转到“ON”位置，机 油压力指示灯亮；启动发动机，此时机油压力指 示灯如自动熄灭，表示机油压力正常。如果机油 压力指示灯不熄灭，表示发动机机油压力不正常， 应立即停机检查发动机内的机油量是否充足。 变速器放油螺堵(BYD5T-14) 溢水壶中的冷却液液位将随发动机的温度变化而 变化。但是，如果液位在“MIN”线或以下，则须 157 F3/F3R 轿车使用手册 皮带的维护 加注冷却液。使液位达到“MIN”线和“MAX”线 之间。 冷却液类型的选择 多楔皮带用于驱动发电机、水泵和压缩机，应经 发动机用冷却液应采用乙二醇型发动机冷却液， 常对皮带进行检查、调整。 其冰点应比使用地区的最低气温低5℃，不同牌号 多楔皮带张紧力不足或损坏，将引起发动机过热 在加注冷却液后，如果冷却液液位在短时间内下 降，则系统可能有泄漏。须检查散热器、软管、 的冷却液不能混用，严禁使用假冒伪劣的冷却液， 严禁使用河水、井水等硬水 散热器盖和放水阀。 和发电量减少。 调整方法 停止发动机运行，松开发电机下部的固定螺栓和 使用不适当的冷却液将损坏发动机冷却系统。 上部的调整螺钉，向外推动发电机，使多楔皮带 达到规定要求，再按规定力矩拧紧调整螺钉。 检查散热器和冷凝器 如果上述任何一种部件已经非常脏或不能确定它 们的状况，需将车辆送到比亚迪汽车销售服务店。 测量张紧力(多楔皮带施加大约98N的压力，多楔 皮带下压量应在（6～9）mm范围内)。 温馨提示 为了防止被灼伤，当发动机热态的时候，注意不 要触摸散热器或冷凝器。 放水阀 如果没有发现泄漏，则须到比亚迪汽车销售服务 店进行检查维修。 注意 为防止灼伤，当发动机热态的时候，不要取下散 热器盖。 158 注意 为了防止散热器和冷凝器损坏，不要自行操作。 测量点 外观检查 检查多楔皮带有无裂纹、磨损和纤维布起层等损 坏现象，必要时请及时进行更换。 F3/F3R 轿车使用手册 曲轴箱强制通风阀（PCV 阀）的维护 燃油系统的维护 PCV阀由阀体、阀门、阀盖、弹簧组成，不可分解。 在燃油系统进行任何维护之前，必须遵守下述注 9、燃油管如有裂纹、损坏或过度折弯，请及时更 其主要作用是将曲轴箱内的气体通过PCV阀导入 意事项： 换。 进气歧管。每行驶5000km应将其卸下，由维修人 1、拆开蓄电池负极导线。 10、如燃油管的连接为快速接头，如接头损坏禁 员进行清洗、检查。若阀门有卡死或不通气现象 的必须更换新阀。 2、禁止吸烟，在作业区附近设置“禁止吸烟”标 止使用。 牌。 空气滤清器的保养 空气滤清器用于过滤进入气缸的空气，如果空气 11、从燃油箱上取下燃油泵，暴露于空气中时， 3、必须放有便于使用的CO2灭火器。 严禁给燃油泵通电，以免产生火花，引起火灾。 4、必须在通风良好的场所，并远离明火进行作业。 燃油蒸发排放系统用来收集油箱换气时排出的燃 滤清器滤清不良，将加速发动机的磨损、缩短使 油蒸气，使之不排入大气，以保护环境。请定期 用寿命。空气滤清器滤芯太脏会影响发动机进 5、为了使燃油箱内的燃油蒸气卸压，应在加油口 气，导致进气不足，功率降低。 处拆下加油口盖，然后再装上。 空气滤清器的滤芯应经常拆下来进行清洁，在沥 6、即使在发动机停止运行后，燃油管仍然处于高 青路上每行驶5000km更换一次，在沙土路上视需 压状态，如立即松开或拆开燃油管，则在松开或 要缩短周期。 拆开处会造成喷油的危险。因 汽油滤清器的保养 此，在松开或拆开燃油管之前，应确认是否已卸 检查燃油蒸发排放系统的管路和气孔是否通畅， 各种管路均不得漏气，以保证系统工作正常。 压。 正常情况下，车辆每行驶10000km需更换汽油滤清 器。如果燃油太脏时，应更频繁更换汽油滤清器， 7、当拆下燃油管路时，会有少量的燃油溢出。因 以免影响供油或造成喷油器堵塞。 此，应找空容器置于汽油滤清器之下或用废布包 住汽油滤清器，以使流出的燃油流入空容器内， 汽油滤清器更换应在通风良好的地方，严禁烟火。 或被废布吸收。将吸油后的废布放入指定的容器 内。 8、燃油管应正确连接并紧固。 159 F3/F3R 轿车使用手册 三元催化净化器的维护 发动机排气系统装备有三元催化净化器，其作用 动力转向液检查 器之前的排气歧管与消音器连接部分不漏气。 是对发动机的排气进行后处理，三元催化净化器 可以有效的净化排气中的有害气体。优良的发动 机管理系统既可保持发动机的正常运转，又可以 应经常检查动力转向贮油罐的液面高度，动力转 向液应依照保养计划中规定的行驶时间与里程数 7）禁止采用强行推车或拖车的方式启动发动机， 如蓄电池电力不足，请使用辅助蓄电池启动发动 进行检查、更换。检查液位的工作应在发动机冷 却后进行。查看贮油罐上下液位刻度线，液位应 保证三元催化净化器高效率的工作，同时也能防 机。 处于上限液位(MAX)和下限液位(MIN)之间。若低 止三元催化净化器过热，并延长三元催化净化器 8）请勿在发动机运转时拆下任何火花塞或高压阻 于下限液位，应添加动力转向液至要求范围。 的使用寿命。 尼线的方式做系统点火功能诊断。 三元催化净化器极易在发动机工作时因过热而损 9）请勿在发动机怠速运行非常不稳定时或长时间 坏。为保护三元催化净化器，驾驶员应注意下列 不能启动发动机时强行运转发动机。 事项： 10）在发动机性能大幅度下降或发动机运转不正 1）只可使用 93 号及以上牌号的合格无铅汽油。 常时，如供油系统或点火系统工作不正常，应立 2）供油系统管路的良好耐压性（不低于 0.3Mpa） 即停机。如不能立刻停机，应减速并尽快与比亚 及防泄漏特性。 迪汽车销售服务店联系进行检查维修。 动力转向液的液面降低意味着系统可能漏液，应 经常查看液面位置，并尽快检查该系统。 3）防止缺缸燃烧的现象。 4）防止烧机油。 5）油量不足时请勿使用，否则燃油耗尽可能会导 致燃油泵的损坏。 6）防止排气系统漏气，特别是保证三元催化净化 160 注意 只可使用美孚ATF DEXRON®-Ⅲ传动液作为动力转 F3/F3R 轿车使用手册 向油液，使用其他型号或品牌的动力转向液将会 数进行检查、更换。 损坏动力转向系统。 慢慢并小心地添加动力转向液，注意不要使其溢 请务必使用比亚迪汽车原厂制动液，或装在标有 出，如有溢出应立即清除溢出的油液。否则溢出 DOT3 或 DOT4 的密闭容器内的同等级产品（更 的油液会损坏发动机舱内的零部件。 如果您不知道如何检查液位和添加油液，请与比 换时请按照制动储液壶盖上的标号进行添加，不 同型号的制动液不能混合使用）。 亚迪汽车销售服务店联系。 必须每两星期或至少每个月，检查一次轮胎气压。 不要忘了检查备用轮胎的气压。 不正确的轮胎气压会造成耗油、降低驾驶的舒适 性、降低轮胎寿命并降低行车的安全性。 如果轮胎需要经常充气，则需委托比亚迪汽车销 液 位 应 处 于 储 液 罐 罐 壁 上 的 下 限 (MIN) 与 上 限 注意 章节。 售服务店进行检查。 (MAX)标记之间。如果液位处于或者低于下限(MIN) 请不要将方向盘转到极限位置，并将其锁定在该 处，否则会损坏动力转向泵。 标记，则需要检查制动系统。检查制动系统是否 有渗漏以及制动磨擦片是否有磨损。 制动液检查 请每月检查制动主缸储液罐内的液位。 制动液应依照保养计划中规定的行驶时间与里程 检查轮胎气压 将轮胎气压保持在正确的范围。 温馨提示 建议使用的冷态轮胎气压和轮胎尺寸，可参看第8 保持轮胎气压正确。否则，会发生以下情况并造 161 F3/F3R 轿车使用手册 成严重受伤的事故。 低胎压（充气不足） ◆过度磨损 ◆不正常磨损 ◆难以控制 ◆轮胎过热而造成漏气 ●只有在轮胎冷态时才可以检查轮胎气压。如果 按胎面磨耗指示标记来检查轮胎胎面花纹的磨损 车辆至少已经停车三个小时，或行驶不超过 程度。如果轮胎花纹高度已磨损到指示标记，则 1.5km（公里）的状态下，才能得到正确的冷态 须更换轮胎。 轮胎气压读数。 ●须使用胎压表。用经验来判断轮胎气压可能会 有失误。另外，轮胎气压虽然只差数磅，都会 降低乘座性和驾驶性。 ●行驶之后不要将轮胎放气或减少轮胎气压。行 驶之后的轮胎气压较高是正常的。 ◆轮胎沿口密封性能减弱 ●确认安装上轮胎气门嘴盖，没有气门嘴盖，灰 ◆车轮变形和/或轮胎分离 高胎压（过度充气） 尘或湿气将进入气门芯并导致漏气。如果气门 嘴盖遗失，须立刻装上新品。 ◆难以控制 ◆轮胎花纹的中央过度磨损 ◆道路的坚硬部分造成轮胎损坏的可能性较大 比亚迪F3/F3R轿车的轮胎，胎面花纹沟槽内沿周 向等距离地设置不少于4个能正常观察到的胎面 磨耗标志，其高度为1.6mm。轮胎两侧胎肩处模刻 处指明胎面磨耗标志位置的标记，以指示何时需 要更换轮胎。当胎面花纹深度磨耗至 1.6mm时， 检查和更换轮胎 在检查轮胎气压时，须遵守以下说明： 162 检查轮胎 则应更换轮胎。胎面越薄，发生打滑和爆胎的危 F3/F3R 轿车使用手册 险性就越大。 如果发现诸如割伤、断裂、露出帘布层的较深裂 驾驶、乘坐、速度表 / 里程表的标定、离地间隙 以及车身和轮胎或防滑链之间的间距。 温馨提示 缝或膨胀等轮胎损伤，则表示轮胎内部有损伤， 需进行更换。 请遵守下列事项。否则，会引发造成严重受伤的 事故。 如果轮胎经常漏气或由于割伤和其它损伤的大小 以及位置的原因而不能将其正确修复则需更换轮 ◆车辆上不要混用子午线轮胎、带束斜线轮胎或 胎。检查有无铁钉、石子或其它尖锐物体刺入轮 斜纹帘布层轮胎，否则会引起典型的操纵危险 胎，如果不能确定，可与比亚迪汽车销售服务店 而导致车辆失去控制。 联系。 如果在行驶时发生漏气，不要继续行驶。即使是 行驶一小段距离都会造成轮胎产生不可修复的损 伤。 任何轮胎如果已经超过5年，则即使没有显著损坏 也必须由专业的技术人员进行检查。 我们建议您每行驶 10OOOkm（公里）进行轮胎换 ◆不要使用厂商推荐尺寸以外的其它轮胎。否则 位。但是，轮胎换位最适当的时间将根据驾驶员 会引起典型的操纵危险而导致车辆失去控制。 平时的驾驶习惯和路面条件而定。请按上图要求 绝对不要在比亚迪F3/F3R轿车上使用旧轮胎。 使用来历不明的轮胎是十分危险的。 坏。不正确的轮胎气压、不适当的车轮定位、失 换两个前轮胎或两个后轮胎。 磨耗。 更换轮胎的步骤，可参看第4章节的“如果轮胎泄 备胎不参与轮胎换位。 气”。 更换轮胎后，须保持车轮的平衡。 更换轮胎 相同或大于已安装的普通轮胎承载能力的轮胎。 进行轮胎换位时，须检查有无不均匀的磨耗和损 去平衡的车轮或频繁的制动，都将造成轮胎异常 这些同样适用于备用轮胎和贮藏的轮胎。 更换轮胎时要使用具有相同尺寸、结构以及具有 进行轮胎换位。 我们建议您须同时更换四个轮胎，或至少同时更 即使轮胎没有用过或不经常使用，但由于老化， 也会导致轮胎劣化。 为了使轮胎磨损均匀以及延长轮胎的使用寿命， 不平衡的车轮，将影响车辆的操作和轮胎的使用 寿命。在正常使用中，车轮也会失去平衡。因此 须不定期地检查，使车轮保持平衡。 轮胎防滑链的选择 使用正确尺寸的轮胎防滑链。 防滑链的使用规则根据地点或道路类型的不同而 发生变化，因此，在安装防滑链之前须确认当地 的规则。 轮胎的交替使用（轮胎换位） 使用任何其它尺寸或类型的轮胎，都将严重影响 163 F3/F3R 轿车使用手册 防滑链的安装 将防滑链尽可能紧地安装在前轮胎上。不要在后 如果车轮有弯曲、裂纹或严重腐蚀之类的损坏， 则须更换车轮。 ●安装了铝合金车轮的车辆，在最初的 轮胎上使用轮胎防滑链。驾驶0.5～1.0km( 公里 ) 之后，将防滑链再一次装紧。 将防滑链安装在轮胎上时，须注意遵守防滑链制 造厂的说明。 如果使用了车轮罩，则将被防滑链带擦伤，因此 安装防滑链之前，须取下车轮罩。 如果不更换已损坏的车轮，则轮胎可能会脱离车 l60Okm( 公里 )以后，须检查车轮螺母是否扭 轮或导致车辆失去控制。 紧。 车轮的选择 ●安装和拆卸轮胎时应使用专用的轮胎装拆机, 更换车轮时，须注意要保证被更换的车轮具有和 避免损伤铝轮表面以保证良好的外观及气密性, 原车车轮相同的负荷能力、直径、宽度和偏置距。 重新装拆轮胎后应进行动平衡检测并采用比亚 迪专用平衡块配重,若平衡不良会造成异常振 比亚迪汽车销售服务店可以正确地更换车轮。 温馨提示 ◆使用防滑链时，行驶速度不得超过50km/h（公 铝合金车轮的注意事项 不同尺寸或类型的车轮将给操作、车轮和轴承的 动和轮胎异常磨损。 ●如果轮换、修理或更换了轮胎，则在行驶 里/小时）或防滑链制造厂规定的极限速度中较 寿命、制动器的冷却、速度表/里程表的标定、制 l600km( 公里 ) 之后 , 检查车轮螺母是否扭 低的速度。 动性能、大灯照准、保险杠高度、车辆离地高度 紧。 以及轮胎或防滑链与车身和底盘的间隔带来不利 ◆须小心驾驶，注意隆起物、孔洞和急转弯， 这 ●在使用车轮防滑链时，注意不要损坏铝合金车 的影响。 些都将造成车辆跳越。 轮。 不要用旧车轮来更换，因为这些车轮可能已经经 ◆使用防滑链时，避免急转弯或车轮制动抱死， 过处理或行驶过很多的里程，会在没有警告的情 这些可能会给车辆的操作带来不利的影响。 况下发生故障。同样，被校直的弯曲车轮具有结 ◆驾驶安装有防滑链的车辆时须小心，在进入转 弯之前要减速，以避免失去对车辆的控制，否 构上的损坏，因此也不要使用。不要在泄气车轮 中使用专为无内胎轮胎而设计的内胎。 由于会引起典型的操纵危险而导致车辆失去控 无损坏。如果发现损坏，须立刻更换，切勿修 理，使用修理过的车轮将导致严重事故。 ●应保持铝车轮表面清洁，当泥浆等杂物长时间 制，因此不要使用厂商推荐尺寸以外的车轮。否 附着，将会造成表面斑痕。清洗时建议使用清 则，会引发造成严重受伤甚至可能危及生命的事 水和一般中性洗涤剂。切勿使用化学药剂洗涤。 故。 164 ●和所有的车辆一样，须定期检查铝合金车轮有 温馨提示 则将发生事故。 更换车轮 ●只能使用铝合金车轮专用车轮螺母和扳手。 F3/F3R 轿车使用手册 章节 7-3 自行保养 电器部件 检查蓄电池状况………………………………………………………………………166 检查和更换保险丝……………………………………………………………………168 加洗涤液………………………………………………………………………………169 165 F3/F3R 轿车使用手册 检查蓄电池状况 注意事项 紧急措施 温馨提示 蓄电池的注意事项： 蓄电池过充电会产生可燃性和爆炸性的氢 气。 ◆如果电解液溅入眼睛，须立刻用大量清水 冲洗，然后立刻就医。如果可能，在赴医 院途中，继续用浸清水的海绵或净布清洗 眼睛。 ◆在蓄电池附近使用工具时，防止产生电 火花。 ◆不要在蓄电池附近抽烟和点火。 电解液中含有毒性和腐蚀性的硫酸。 ◆如果电解液溅在皮肤上，须立刻充分清洗 皮肤。如果感觉到疼痛或灼伤，则须立刻 就医。 ◆如果电解液溅到衣服上，可能会渗入而接 触皮肤。须立刻脱去衣服，如果有必要， ◆防止电解液接触到眼睛、皮肤或衣服。 ◆不要误饮电解液。 ◆在蓄电池附近工作时，需带安全护目 镜。 ◆不要让小孩靠近蓄电池。 166 须按前面所述的方法处理。 ◆如果意外的喝了电解液，须喝大量的清水 或牛奶。并服用含氧化镁的牛奶、打碎的 生鸡蛋或植物油。然后立刻紧急就医。 F3/F3R 轿车使用手册 检查蓄电池外部 检查蓄电池内部 根据蓄电池外壳上的说明和蓄电池电量状态指示 器（装有时）可查看蓄电池的内部状态。 注意 注意 ◆进行保养之前，须确认发动机和所有附属 ◆在电线未断开时给蓄电池充电，可能会严 用电设备都已关闭。 重损坏车辆的电子控制单元、电器设备。 在将蓄电池连接到充电器上之前，应先拆 ◆检查蓄电池时，须首先取下负极柱（“-” 下蓄电池电线。 标记）上的接地电缆，检查完毕后将它安 检查蓄电池有无腐蚀或极柱接线松动、裂纹或蓄 电池固定压板松动。 a．如果蓄电池已被腐蚀，须用温水和小苏打水的 混合溶液进行清洗。在极柱外部涂润滑脂以防 止进一步的腐蚀。 ◆在发动机停止运转的情况下，长时间使用 装。 车辆用电设备，可能会使蓄电池过度放 ◆须注意，使用工具时不要引起短路。 ◆清洗蓄电池时，注意不要让清洗液进入蓄 电池壳体内。 电，导致车辆无法启动，甚至永久损坏蓄 电池。 ◆不要在发动机停止运转情况下长时间使用 车辆用电设备，如音响系统、灯光系统等。 b．如果极柱接线连接松动，须适当拧紧螺母。 c．将蓄电池压板的固定螺栓/螺母拧紧至能够保 持蓄电池固定在其位置上即可。过度拧紧将损 温馨提示 当蓄电池电解液不足时，需更换蓄电池，请 不要自行加注电解液。 ◆离开车辆时，请确定车门已经关好，并已 经关闭所有用电设备（如灯光等） 。 坏蓄电池壳体。 167 F3/F3R 轿车使用手册 检查和更换保险丝 如果无法确定保险丝是否已被烧毁，则可用好的 保险丝，更换可能有问题的保险丝。 如果保险丝已经被烧毁，须将新的保险丝装入插 座。 只能安装保险盒盖上规定的安培数的保险丝。 如果没有备用保险丝，紧急场合下，可拔出在普 通驾驶时属于可有可无的“29．室内灯”保险丝， 如果具有相同的额定安培数则可代替使用。 如果没有相同安培数的保险丝，则须采用安培数 较低的保险丝，但尽可能做到与额定安培数一样。 A型 C型 如果使用了安培数比规定值要低的保险丝，则可 能再次被烧毁，但这并不表示有问题。须尽快用 如果前照灯或其它电器部件不工作，须检查保险 正确的保险丝更换，然后将代用保险丝装回原来 丝。如果保险丝已被烧毁，则须更换。 的插座。 保险丝的位置，可参看章节7－1的“保险丝位 如果新换的保险丝又立刻烧毁，则电气系统可能 置”。 存在问题。须尽快由比亚迪汽车销售服务店检修。 将点火开关关闭，垂直地拔出可能有问题的保险 最好能购买一套备用的保险丝，放在车中以供紧 丝进行检查。 急时使用。 查明哪一个保险丝发生问题。保险丝盒的盖子上， 标明了每个保险丝的电路名称。每条电路的控制 功能可参看本手册第8章节。 B型 可用拨出工具，拔出A型保险丝。拔出工具的位置 如第8章节“发动机室”图中19“拔片器”。 168 温馨提示 绝对不要使用高于额定安培数的保险丝，或 任何其它物体代替保险丝，否则将引起严重 的损坏并可能造成火灾。 F3/F3R 轿车使用手册 加洗涤液 注意 不要使用发动机抗冻剂或其它代用品，以免 损坏车辆的油漆层。 如果有洗涤器不工作，则洗涤壶可能已经空了。 须检查液位表上的洗涤液位。如果洗涤液位低于 “LOW”，需补加洗涤液。 加洗涤液之前，拨出洗涤液漏斗并把它挂在发动 机罩支撑杆的支架上。 可使用清水作为洗涤液。但在寒冷地区，气温在 零度以下时，须使用含有防冻剂的洗涤液。这类 产品在比亚迪汽车销售服务店和大多数汽车零件 商店都有出售。和水的混合比率，可根据制造厂 的说明。 洗涤壶加注完洗涤液之后，需保证将漏斗放回到 原来的位置。 169 F3/F3R 轿车使用手册 章节 8 部件规格 保养规格………………………………………………………………………………171 保险丝和继电器………………………………………………………………………172 170 F3/F3R 轿车使用手册 保养规格 保养项目 发动机机油粘度等级(SAE 等级标准) 参考值 5W—30(-30℃以上\北方冬季) 15W—40(-15℃以上\北方夏季及南方全年) 发动机机油等级(API 等级标准) SG 级或以上 发动机机油用量(4G1 系列) 3(L) 发动机机油用量(473 系列) 3.3(L) 手动变速箱油(SAE 等级标准) 75W—90(北方冬季) 80W—90(北方夏季及南方全年) 手动变速箱油(API 等级标准) 自动变速箱油型号 手动变速箱油用量(DABS15-41 系列) GL-4 级或以上 MITSUBISHI ATF SPⅢ 2.1(L) 手动变速箱油用量(BYD5T-14 系列) 1.6(L) 自动变速箱油用量 6.5(L) 冷却液型号 乙二醇型 -40 号（北方冬季） 乙二醇型 -25 号（南方全年及北方夏季） 冷却液用量(4G1 系列) 6.8(L) 冷却液用量(473 系列) 6.8(L) 制动液型号、用量 DOT3、0.8-1L 转向液型号、用量 美孚 ATF DEXRON®-Ⅲ传动液、 1L 轮胎尺寸 195/60 R15 轮胎气压 210 KPa 车轮螺母力矩 103 N·m 备注：以上润滑油及冷却液加注量仅供参考，具体加注量根据章节7-2所述方法确定 171 F3/F3R 轿车使用手册 保险丝和继电器 配电盒（发动机室内） 19．拔片器 20．左前远光（10A） 继电器： 1．A/C 电磁离合器 2．前大灯 7．3 号风扇 8．空位 9．电喇叭 10．2 号风扇 11．空位 12．1 号风扇 37．空位 37．AT 继电器（AT 车） 38．电喷主继电器 保险丝： 3．备用保险丝（10A） 4．备用保险丝（15A） 5．备用保险丝（20A） 6．备用保险丝（25A） 13．空位 14．电子风扇（30A） 15．空位（德尔福 ABS 系统） 15．2#ABS（25A） （博世 ABS 系统） 16．ABS（60A）（德尔福 ABS 系统） 16．1#ABS（40A） （博世 ABS 系统） 17．备用保险丝（30A） 18．备用保险丝（7.5A） 172 21．右前远光（10A） 22．右前近光（10A） 23．左前近光（10A） 24．空位 25．空位 26．前大灯熔断器（40A） 27．空位 28．电喷（15A）-德尔福系统 28．电喷（30A）-联电系统或三菱系统（AT 车） 29．室内灯（15A） 30．点火开关 2 号电源（30A） 31．空位 32．电喇叭（10A） 33．警示灯（10A） 34．空位 35．空位 35．空位 35．AT（25A）（AT 车） 36．主电源（100A） F3/F3R 轿车使用手册 14．前雾灯（15A） 15．后雾灯（10A） 16．启动电源（7.5A） 17．空调（10A） 18．2#点火（20A） 19．除霜补偿（10A） 20．大灯控制系统（5A） 21．点烟器（15A） 22．暖风（40A） 23．后窗除霜（30A） 24．1#门窗电源（30A） 接线盒（仪表台板左下方） 保险丝： 1．空位 2．车载 ECU（10A） 3．仪表（10A） 4．电动座椅保险丝（25A） 5．空位 6．空位 7．车载诊断系统（7.5A） 8．雨刮（20A） 9．小灯（15A） 10．制动灯（15A） 11．车门（25A） 12．2#门窗电源（30A） 13．1#点火开关电源（25A） 173
