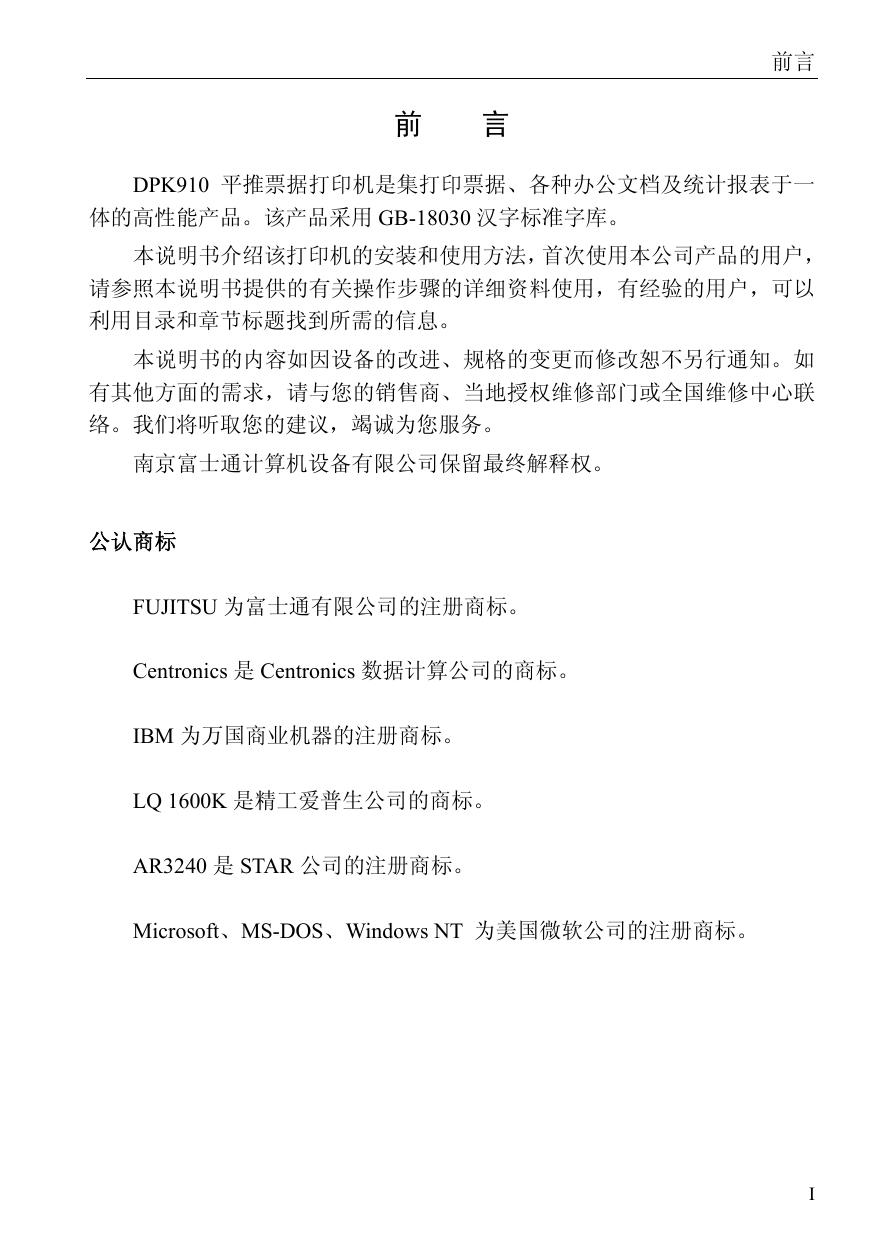

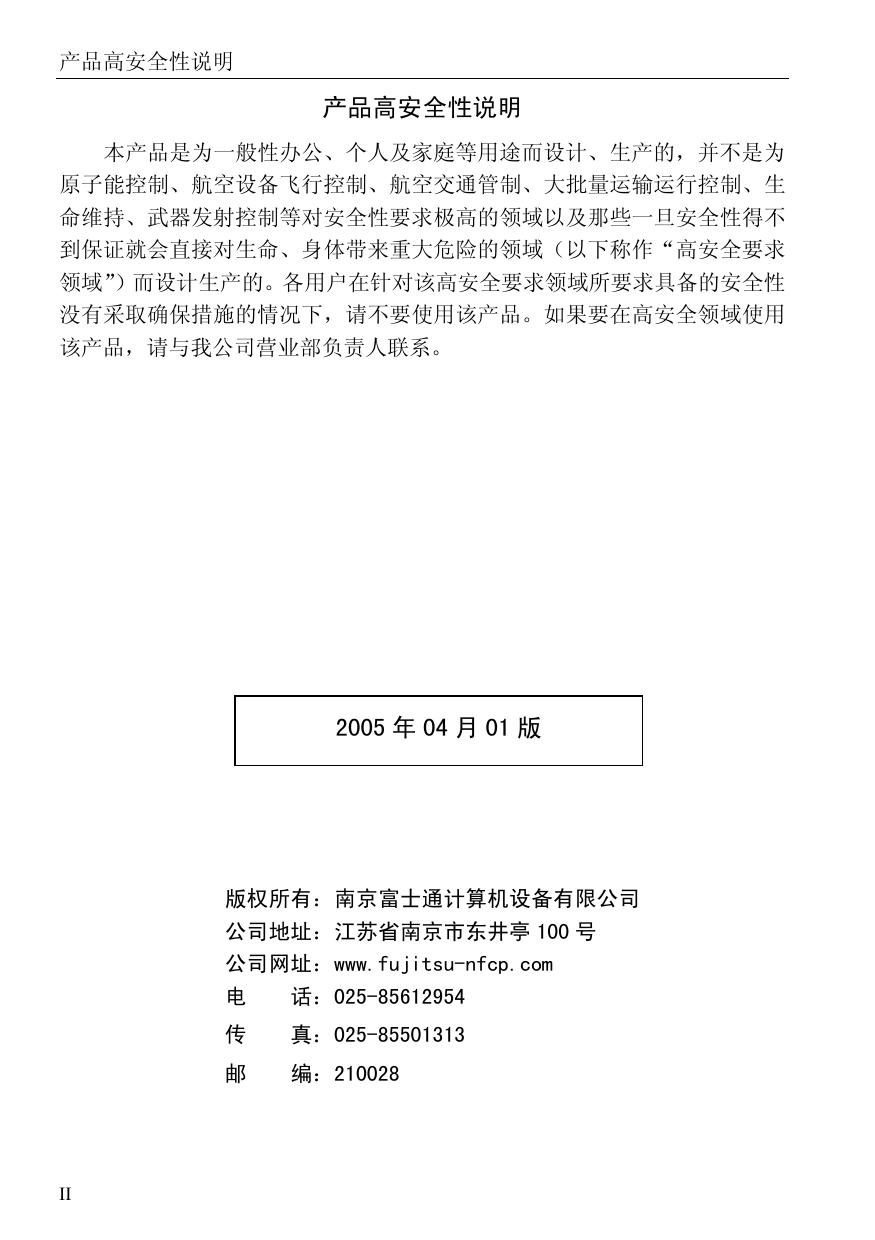

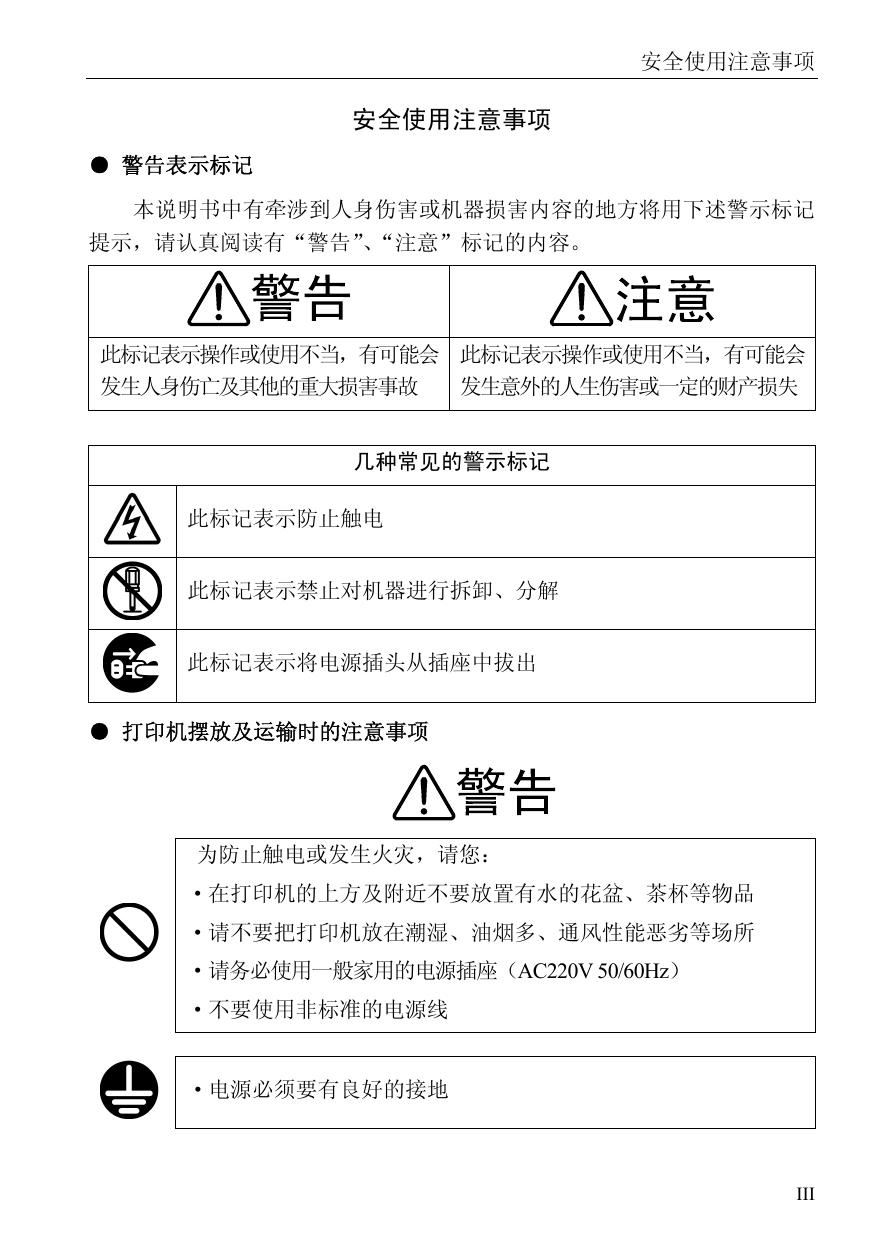

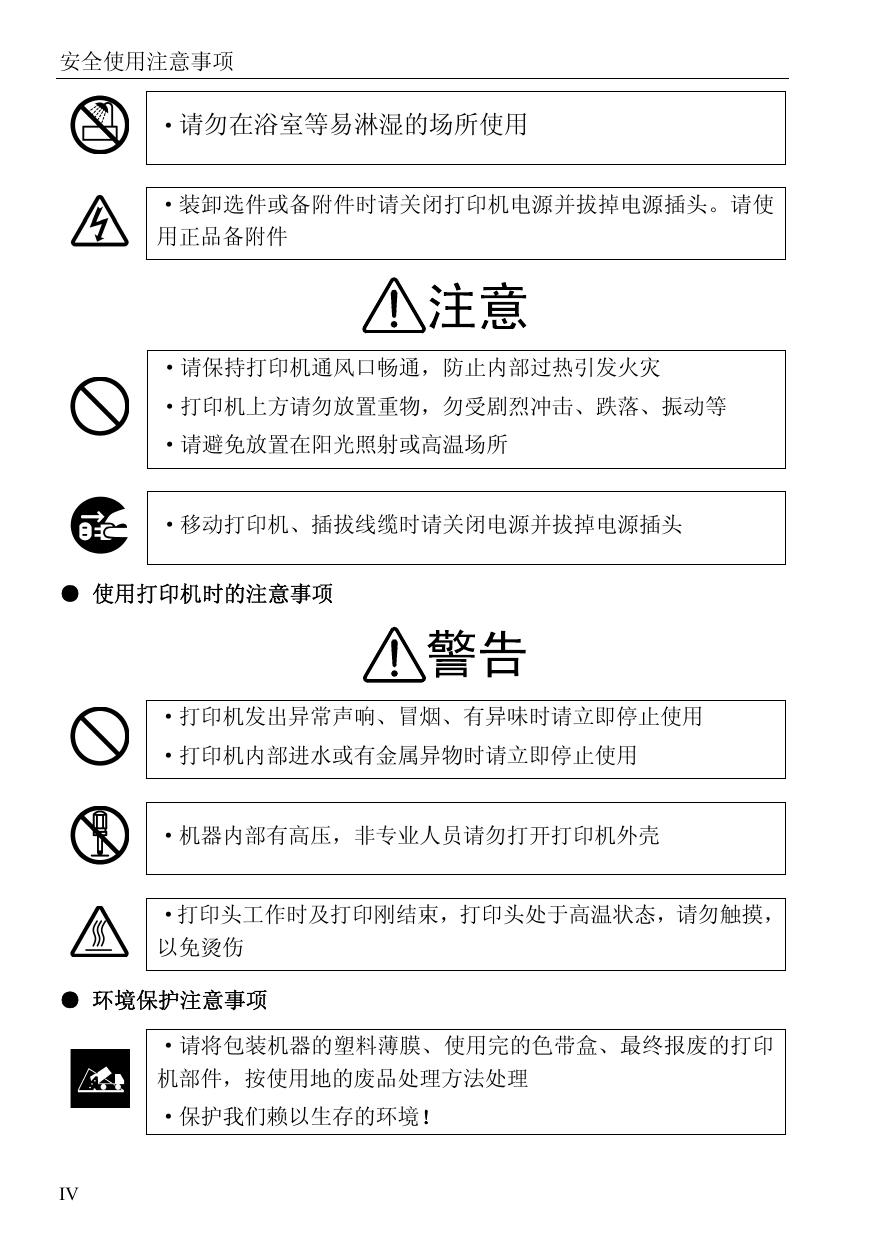

DPK910 平推票据打印机 使用说明书 南京富士通计算机设备有限公司 前言 前 言 DPK910 平推票据打印机是集打印票据、各种办公文档及统计报表于一 体的高性能产品。该产品采用 GB-18030 汉字标准字库。 本说明书介绍该打印机的安装和使用方法，首次使用本公司产品的用户， 请参照本说明书提供的有关操作步骤的详细资料使用，有经验的用户，可以 利用目录和章节标题找到所需的信息。 本说明书的内容如因设备的改进、规格的变更而修改恕不另行通知。如 有其他方面的需求，请与您的销售商、当地授权维修部门或全国维修中心联 络。我们将听取您的建议，竭诚为您服务。 南京富士通计算机设备有限公司保留最终解释权。 公认商标 FUJITSU 为富士通有限公司的注册商标。 Centronics 是 Centronics 数据计算公司的商标。 IBM 为万国商业机器的注册商标。 LQ 1600K 是精工爱普生公司的商标。 AR3240 是 STAR 公司的注册商标。 Microsoft、MS-DOS、Windows NT 为美国微软公司的注册商标。 I 产品高安全性说明 产品高安全性说明 本产品是为一般性办公、个人及家庭等用途而设计、生产的，并不是为 原子能控制、航空设备飞行控制、航空交通管制、大批量运输运行控制、生 命维持、武器发射控制等对安全性要求极高的领域以及那些一旦安全性得不 到保证就会直接对生命、身体带来重大危险的领域（以下称作“高安全要求 领域”）而设计生产的。各用户在针对该高安全要求领域所要求具备的安全性 没有采取确保措施的情况下，请不要使用该产品。如果要在高安全领域使用 该产品，请与我公司营业部负责人联系。 2005 年 04 月 01 版 版权所有：南京富士通计算机设备有限公司 公司地址：江苏省南京市东井亭 100 号 公司网址：www.fujitsu-nfcp.com 电 话：025-85612954 II 传 真：025-85501313 邮 编：210028 安全使用注意事项 安全使用注意事项 ● 警告表示标记 本说明书中有牵涉到人身伤害或机器损害内容的地方将用下述警示标记 提示，请认真阅读有“警告”、“注意”标记的内容。 此标记表示操作或使用不当，有可能会 此标记表示操作或使用不当，有可能会 发生人身伤亡及其他的重大损害事故 发生意外的人生伤害或一定的财产损失 几种常见的警示标记 此标记表示防止触电 此标记表示禁止对机器进行拆卸、分解 此标记表示将电源插头从插座中拔出 ● 打印机摆放及运输时的注意事项 为防止触电或发生火灾，请您： ·在打印机的上方及附近不要放置有水的花盆、茶杯等物品 ·请不要把打印机放在潮湿、油烟多、通风性能恶劣等场所 ·请务必使用一般家用的电源插座（AC220V 50/60Hz） ·不要使用非标准的电源线 ·电源必须要有良好的接地 III 安全使用注意事项 ·请勿在浴室等易淋湿的场所使用 ·装卸选件或备附件时请关闭打印机电源并拔掉电源插头。请使 用正品备附件 ·请保持打印机通风口畅通，防止内部过热引发火灾 ·打印机上方请勿放置重物，勿受剧烈冲击、跌落、振动等 ·请避免放置在阳光照射或高温场所 ·移动打印机、插拔线缆时请关闭电源并拔掉电源插头 ● 使用打印机时的注意事项 ·打印机发出异常声响、冒烟、有异味时请立即停止使用 ·打印机内部进水或有金属异物时请立即停止使用 ·机器内部有高压，非专业人员请勿打开打印机外壳 ·打印头工作时及打印刚结束，打印头处于高温状态，请勿触摸， 以免烫伤 ● 环境保护注意事项 ·请将包装机器的塑料薄膜、使用完的色带盒、最终报废的打印 机部件，按使用地的废品处理方法处理 ·保护我们赖以生存的环境！ IV 目录 前 言 ........................................................ I 产品高安全性说明................................................ II 安全使用注意事项............................................... III 第一章 DPK910 打印机简介 ........................................ 1 1.1 DPK910 打印机的主要特点 .................................... 1 1.2 主要技术指标............................................... 2 第二章 打印机的组成及附件....................................... 3 2.1 DPK910 打印机的组成 ........................................ 3 2.2 各部件的名称及功能......................................... 4 2.3 打印机附件清单............................................. 5 第三章 打印机的安装方法......................................... 6 3.1 拆卸运输用固定件........................................... 6 3.2 安装单页纸引出台........................................... 6 3.3 安装打印色带盒............................................. 7 3.4 色带盒的拆卸方法........................................... 9 3.5 连接接口线缆............................................... 9 3.6 连接电源线................................................ 10 第四章 打印纸的使用............................................ 11 4.1 单页纸的使用.............................................. 11 4.1.1 手动进纸方式......................................... 11 4.1.2 自动进纸方式......................................... 12 4.2 连页纸的使用.............................................. 13 4.2.1 连页纸的安装......................................... 13 4.2.2 连页纸的撕纸功能 ...................................... 15 4.3 拷贝手柄的设定............................................. 16 4.4 打印中的注意事项 .......................................... 17 4.5 打印纸的规格.............................................. 17 4.5.1 手动操作中使用的纸张................................. 18 4.5.2 连页纸............................................... 20 第五章 打印机的使用方法........................................ 25 5.1 打开/关闭电源............................................. 25 5.2 操作面板说明.............................................. 25 5.3 操作面板指示灯的作用...................................... 26 目录 5.4 操作面板按键的一般使用方法 ................................26 5.5 操作面板按键的特殊用法 ....................................27 5.6 仿真切换 ..................................................28 5.6.1 面板快速切换仿真 .....................................28 5.6.2 设置菜单中的切换仿真 .................................28 5.7 打印机的设置 ..............................................29 5.7.1 进入设置模式 .........................................29 5.7.2 设置模式概述 .........................................29 5.7.3 打印机的菜单设置要点 .................................30 5.7.4 菜单项目 .............................................31 5.8 恢复缺省值 ................................................45 5.8.1 恢复上电缺省值 .......................................45 5.8.2 恢复出厂缺省值 .......................................45 5.8.3 恢复[菜单]中的出厂缺省值 .............................45 5.9 打印自检 ..................................................46 5.10 打印十六进制代码表 .......................................46 5.11 打印首行的调整 ...........................................47 5.12 打印竖线正逆调整 .........................................48 第六章 打印机联机设置 ..........................................49 6.1 软件的安装和卸载 ..........................................49 6.2 使用说明 ..................................................49 6.2.1 程序启动 .............................................49 6.2.2 设置打印机 ...........................................50 6.2.3 打印机的特殊模式 .....................................51 6.2.4 程序配置 .............................................51 6.2.5 其它 .................................................51 第七章 简单故障的排除 ..........................................53 第一章 第一章 DPK910 打印机简介 DPK910 打印机简介 DPK910 24 针平推票据打印机是集打印票据、各种办公文档及统计报表 于一体的高性能产品。 1.1 DPK910 打印机的主要特点 1. 性能优良 ·印字品质优良：24针打印头，0.2mm针径，字体清晰 ·打印宽度136列，高精度打印定位 ·打印速度快：高速汉字225字符/秒，高速英文360字符/秒 ·复写能力强：高复写模式下可打印7页复写纸 ·长寿命，高可靠性：MTBF10000小时 整机寿命500万行 长寿命色带，可打1200万字 ·打印头寿命长：日本富士通打印头，寿命为3亿次/针 2. 操作简便 ·进纸方式：灵活的多种进纸方式，操作更加人性化 ·打印厚度：手动调节纸张厚度 ·操作面板：显示明确，操作方便 通过面板可以快速实现仿真切换，清除缓存等功能 ·联机设置：通过联机设置软件可以在电脑上对打印机的各项参数进 行设置,方便快捷 3. 多种仿真功能 ·带有OKI5320、LQ1600K+、IBM2390仿真及税票设置，适合不同用户 操作环境 4. 能使用多种打印纸 ·各类票据、单页纸、复写纸、连页纸、明信片、复写传票等 ·最短打印长度70mm 5. 升级方便 ·独特的软件智能在线升级技术，软件升级更新更加方便 1 DPK910 24 GB-18030 / 0.2 mm 90 181 2448 180 LQ-1600K+ OKI-5320 5 IBM2390 38 -20 60 30 80 RH 5 95 RH AC 198-264V 46-52Hz 15W 1W 57dB A MTBF 10000 3 1200 ANK ANK 13Kg 595mm 0.65mm 2 × 295mm × 210.5mm ) 第二章 第二章 打印机的组成及附件 打印机的组成及附件 打开打印机包装箱后，请取出装箱清单，按装箱清单核对所列内容，若 发现部件缺少时，请及时与销售商联系，避免正常使用时带来不必要的困难。 2.1 DPK910 打印机的组成 本机的外形及部件名称如下图所示。 拷贝手柄 走纸切换手柄 观察窗 电源开关 可移动导纸架 打印辊手柄 单页纸引出台 并行接口 打印头 抽板 链式输纸器 操作面板 电源插座 3 第二章 2.2 No 4 打印机的组成及附件 各部件的名称及功能 名 称 使 用 功 能 1 打印辊手柄 手动送纸时使用 2 操作面板 装有打印操作所用的各种按键开关和打印机状态指 示灯 3 单页纸引出台 使用单页纸时作为纸张的导向和支撑平台 4 抽板 使用单页纸时用于增加单页纸引出台的支撑长度 5 打印头 打印机的关键部件 6 可移动导纸架 使用单页纸时，指定起始打印位置 7 走纸切换手柄 选择单页纸或连页纸送入方式的控制手柄 8 拷贝手柄 按照所使用的打印纸的厚度来设定控制手柄 9 观察窗 减少打印机的噪音，安装或更换色带盒时应将其打开 10 电源开关 打印机的电源开关 11 电源插座 连接电源线缆的接口 12 并行接口 打印机与电脑连接的并行接口，需安装线缆后使用 13 链式输纸器 使用连页纸打印时，打印机输送连页纸用 第二章 2.3 打印机的组成及附件 打印机附件清单 名 称 外 形 使用方法 数量 电源线缆 打印机的供电线 缆 1根 单页纸引出台 使用单页纸时 作为纸张的导 1个 向和支撑平台 打印辊手柄 安装在打印机上， 1个 手动送纸时使用 色带盒 安装在打印机上， 打印字迹转淡时 1个 应及时更换新的 色带盒 使用说明书 本说明书向用户 提供使用方法说 明 1本 随机光盘 本光盘向用户提 供驱动程序及联 机设置软件 1片 说明书 备注：根据销售商及客户的要求，产品出厂时，所配附件与本表所列部品 会有差异时，应以装箱清单所列部品及数量为准，恕不另行通知。 ※ 本打印机不包括联机线缆，联机线缆请另行购买。 5 第三章 打印机的安装方法 第三章 打印机的安装方法 打开打印机包装后按以下步骤进行打印机的安装与调试。 3.1 拆卸运输用固定件 打开打印机的观察窗，取下运输用固定纸板，将打印头向左侧移动一段 距离，取下运输用减震块。 运输用减震块 运输用固定纸板 3.2 安装单页纸引出台 按图示，将单页纸引出台两端的滑槽顺着打印机两边的导向滑块按照箭 头方向推入，注意要推到位（听到咔哒声）。 导向滑块 （左右对称） 单页纸引出台 6 单页纸引出台滑槽 （左右对称） 第三章 3.3 打印机的安装方法 安装打印色带盒 1) 关闭打印机电源（电源开关置于“○”侧） ，打开观察窗，将拷贝手柄置于 。 最高档（E 档） 2) 把打印头移动到前上导纸板缺口的中央位置。 拷贝手柄置于 E 档 电源开关置于“○”侧 前上导纸板缺口 3) 使用新色带时，将色带盒前部的离合插销及带芯挡片拔去。 离合插销 旋钮 色带导向架 带芯挡片 7 第三章 打印机的安装方法 4) 将色带导向架插在打印头下方两侧的两个定位轴上（插到位） ，使色带从打 印头和导纸板之间通过。 定位轴 色带导向架 5) 将色带盒上的旋钮按箭头方向旋转起来避免色带松弛。 6) 将色带盒左、右定位柱装入色带盒固定支架的相应缺口处，推动色带盒上方， 使色带盒两侧的弹性卡扣卡入固定支架。 色带盒 固定支架 弹性卡扣 定位柱 7) 左右移动打印头，确认色带转动正常，并位于打印头的正下方。 8) 关上观察窗。 ·禁止将色带盒上的旋钮按箭头相反的方向旋转，否则色带易被 卡住而不能旋转! ·打印刚结束，打印头处于高温状态，请勿触摸，以免烫伤! 8 第三章 3.4 打印机的安装方法 色带盒的拆卸方法 1) 关闭打印机电源（电源开关置于“○”侧） ，打开观察窗，将拷贝手柄置于 。 最高档（E 档） 2) 把打印头移动到前上导纸板缺口的中央位置。 3) 使色带盒两侧的弹性卡扣脱离固定支架，取出色带盒。 4) 将色带导向架从打印头下方两侧的两个定位轴上取下。 3.5 连接接口线缆 1) 关闭打印机和电脑主机的电源开关。 2) 注意该线缆两端的接头具有方向性，按图将线缆接头接到打印机上。固定并 行接口时，请将打印机上的接口固定环卡入线缆接头上的两个缺口内。固定 串行接口时，请旋紧线缆接头上的螺钉。 螺钉 串口(选件) 固定环 USB 接口(选件) 并口(标配) 3) 把接口电缆的另一端接到主机上。 ·并行接口为标准配置，USB 接口和串行接口可根据需要选配。 ·禁止带电插拔接口电缆！否则可能造成打印机和电脑接口损毁！ 9 第三章 3.6 打印机的安装方法 连接电源线 1) 关闭打印机电源（电源开关置于“○”侧） 。 2) 把电源线相应的插头插入打印机的电源插座内，然后接通 AC 220V 电源。 OFF 状态 电源插座 10 第四章 第四章 4.1 打印纸的使用 打印纸的使用 单页纸的使用 使用单页纸时，单页纸的进纸方式有两种：手动进纸和自动进纸。 (参见 5.7.4.4 节) 4.1.1 手动进纸方式 1) 确认连页纸没有在定位状态或已回到后退位置上。 2) 将走纸切换手柄拨向单页纸标志一侧。 3) 根据纸张厚度设定拷贝手柄。(详见 4.3 项) 4) 移动可动导纸板，使纸张的打印开始位置对准基准标志，单页纸引出 台上有刻度，作为左右调纸的参考。 拷贝手柄 走纸切换手柄 单页纸标志 可动导纸板 5) 将单页纸放在单页纸引出台上，沿着可动导纸板侧壁将纸的前端插入 至打印机内部。 （不要使用前面变形的纸） 6) 按下 【装纸/卸纸】 键，纸张将自动送到打印位置。 11 第四章 打印纸的使用 抽板 单页纸 （如果单页纸较长，可将抽板抽出，增加单页纸引出台的长度） 4.1.2 自动进纸方式 1) 至 5) 同 4.1.1 手动进纸方式。 6) 将单页纸放在打印机进纸平台上，沿着可动导纸板将纸的前端插入至打 印机内部，纸张将自动送到打印位置。 （不要使用前面变形的纸） 。 ·吸入打印纸后，可用打印辊手柄来对准打印位置，但有时会造成 换行故障或打印纸堵塞现象。 ·纸张的左端必须比开始打印的位置再向左一点，否则容易引起故 障，如打印头堵塞等。 ·信封中盖等打印纸的左上端有 R 或 C 切口的纸，应把切口部分移 到打印开始位置标志的左侧。 基准标志 基准标志 ○ ·不要使用含有金属钉书钉、线夹等装订的纸。 12 × 第四章 4.2 4.2.1 打印纸的使用 连页纸的使用 连页纸的安装 1) 将走纸切换手柄拨向连页纸标志一侧。 2) 根据纸张厚度设定拷贝手柄。(详见 4.3 项) 连页纸标志 拷贝手柄 走纸切换手柄 3) 把输纸器下部的锁定杆向上提起解除锁定的同时，移动到大约纸张宽度 的位置上，并把导向件移动到中间位置。外壳上有刻度可作为纸张定位 的参考。 输纸器 导向件 压纸板 锁定杆 刻度 13 第四章 打印纸的使用 4) 打开输纸器的压纸板，把连页纸放入。定位后关上左右压纸板。先压下 左侧输纸器的锁定杆锁定左侧，然后移动右侧输纸器至能把纸张轻轻拉 平的位置上锁定。 连页纸 5) 按下【装纸/卸纸】键，纸张将自动送到打印位置。 ·纸张不应松弛，或过于拉紧而引起纸孔的变形。 ·吸入打印纸后，可用打印辊手柄调整纸张来对准打印位置，但有 时会造成换行故障或打印纸堵塞现象。 14 第四章 打印纸的使用 4.2.2 连页纸的撕纸功能 本打印机提供了2种撕纸方式：自动撕纸和手动撕纸。（参见5.7.4.4节） ·自动撕纸方式时，在打印结束后打印机自动将连页纸送到撕纸位置，用户 这时可以向上将连页纸沿着观察窗的下边缘撕去。然后按任意键连页纸返回到首 行位置。 ·手动撕纸方式时，在打印结束后，按【装纸/卸纸】按键，打印机将连页纸 送到撕纸位置，用户这时可以向上将连页纸沿着观察窗的下边缘撕去。然后按任 意键连页纸返回到首行位置。 15 第四章 打印纸的使用 4.3 拷贝手柄的设定 为了达到最好的打印效果，拷贝手柄应设定在与纸张厚度相对应的位置 上。若拷贝手柄位置设定不当，容易产生以下现象： ·打印不清楚或漏打，打印错位； ·色带盒内的色带脱落或松弛，损伤色带； ·打印纸的左右端表面损伤，打印纸弄脏； ·打印头损毁。 下面给出设定标准： 纸 张 种 类 总厚度为 0.06~0.10mm 的纸 总厚度为 0.11~0.15mm 的纸 总厚度为 0.16~0.20mm 的纸 总厚度为 0.21~0.25mm 的纸 总厚度为 0.26~0.30mm 的纸 纸厚调节手柄的位置 1 2 3 4 5 7 A B C D E 〇 〇 〇 〇 〇 总厚度为 0.31~0.35mm 的纸 总厚度为 0.36~0.40mm 的纸 总厚度为 0.41~0.45mm 的纸 总厚度为 0.46~0.50mm 的纸 总厚度为 0.51~0.55mm 的纸 总厚度为 0.56~0.60mm 的纸 〇 〇 〇 〇 〇 〇 总厚度为 0.61~0.65mm 的纸 〇 更换色带盒时 〇 ·不适当的纸厚选择将造成打印头损毁！ 16 6 第四章 4.4 打印纸的使用 打印中的注意事项 1. 打印过程中缺纸时，打印机停止打印，并且【电源/缺纸】指示灯闪 烁。请加入打印纸。 2. 连续打印时，若出现打印速度减慢，并不是故障现象。这是因为打印 头过热，打印机自动将打印一行时间延长到三行时间来完成，从而降 低打印头的温度。 3. 打印错位、漏打、污染打印纸等现象，可能是错误设定拷贝手柄引起 的，请检查拷贝手柄的设定是否正确。 4. 打印字迹淡薄时，请更换新色带。 5. 联机状态下，按下【换行/换页】键可在高速及正常打印方式间转换。 6. 5列(1/10英寸间距字符时)以下的连续打印或空格操作不要连续进行 5分钟以上。 7. 不要连续进行3分钟以上的换行操作。 8. 打印过程中纸张堵塞时，应按下列顺序解除。 ① 迅速置于脱机状态，并停止打印机操作； ② 关掉电源； ③ 旋转打印辊手柄，把堵塞的纸往回退，直至将堵塞的纸张退出 打印机。 9. 1英寸以上的反向改行容易引起故障或纸张堵塞，请勿使用。 10.在连页纸的退纸操作进行两次情况下(一张纸的长度为11英寸时)，注 意退纸动作会容易引起纸张堵塞。 4.5 打印纸的规格 以下说明本打印机可以使用的纸张规格。使用本书指出的纸张规格以外 的打印纸时，需要认真确认之后才可以使用。 17 第四章 4.5.1 打印纸的使用 手动操作中使用的纸张 手动操作中使用的纸张有单页纸、复写纸等。 1） 纸张尺寸及打印区域 A A 涂浆糊装订 L 打印区域 B B L 打印区域 C D W 单页纸示意图 C W D 复写纸示意图 单位：mm 18 项目 符号 一般单页用纸 明信片 信封 长度 L 70～364 100，148，200 —— 宽度 W 75～400 100，148，200 —— 上端空白 A 4.73以上 4.73以上 7.38以上 下端空白 B 4.73以上 4.73以上 7.38以上 左端空白 C 3以上 5.08以上 12以上 右端空白 D 5.08以上 5.08以上 12以上 第四章 打印纸的使用 2） 纸张厚度 纸张种类 份数 连量（Kg） 一般用纸 1 40～135 2 34,43,55,(70) 3 34,43,(55,70) 4 34,(43,55,70) 括号内数值为最 5 34(43,55) 底层副本的厚度 6 34(43,55) 7 34(43,55) 复写纸 备注 注：1.连量是以1000张四六开的纸的重量来表示。 2.纸张厚度最小不能低于0.07毫米。 3.纸张总厚度不能超过0.65毫米。 4.份数包括首张在内。 3） 纸张形态 ·请不要使用有皱纹、变形的纸张； ·不要使用中间夹复写纸的单页用纸； ·使用涂浆糊装订的复写纸； ·只可使用没有折痕的明信片； ·不要使用涂浆糊部位发硬或起皱的纸。 ·薄纸上高密度打印时，由于纸张弯曲而可能造成打印不规则的现 象，请给予注意。 19 第四章 4.5.2 打印纸的使用 连页纸 1） 纸张尺寸及打印区域 送纸方向 打印区域 A A 打印区域 T F D 20 E C B Y 第四章 打印纸的使用 单位：mm 项目 符号 一般用纸 长度 T 101.6以上 宽度 Y 101.6～400 纵向留空 A 4.73以上 横向留空 B 5.08以上 最后打印 C 5.08以上 最后留空 D 4.73以上 E 75.6以上 ·A 值可以从 4.73mm 开始打印，但是为了避免由于点分页线引起的 换行失效，故应从折迭线前后留出 16.93mm(18.55mm)空白。 ·F 区域内可以打印，但容易引起换行失效现象。 ·最后一页的打印区域比其他页的打印区域窄（D 值） 。请注意。 21 第四章 打印纸的使用 2） 复写份数 纸张种类 份数 连量（Kg） 一般用纸 1 40～135 2 34,43,55,(70) 3 34,43,(55,70) 4 34,(43,55,70) 5 34(43,55) 6 34(43,55) 7 34(43,55) 2 34,43,55,(70) 3 34,43,(55,70) 4 34,(43,55,70) 5 34(43,55) 6 34(43,55) 7 34(43,55) 备注 无碳纸 有碳纸 注：1.连量是以1000张四六开的纸的重量来表示。 2.纸张总厚度不能超过0.65毫米。 3.份数包括首张在内。 22 括号内数值为最 底层副本的厚度 第四章 打印纸的使用 3） 装订方法 从下表中选择连页纸的装订方法。 装订方法 外观 份数 备注 1寸以下 不会失去纸的柔软性； 黑边涂浆糊 2，3 不易出现层次； 浆糊要交错的涂。 2，3 打 印 面 3寸以下 和订纸器 1寸以下 点涂浆糊 3寸以下 份数越多越容易出现层次； 订纸器 从打印面上装订，避免打印 面上出现碎纸片 2，3 23 第四章 打印纸的使用 4） 点分页线的加入法 单份纸的点分页线中，切口与非切口之比为3：1。但是对横向点分 页线两端的C部，按下表尺寸来做。 垂直分页线 A B C D 水平分页线 E 符号 项目 长度 A 非切口 1mm B 切口 3mm C 端边非切口 1mm 以上 D 打印禁止区域 56mm 以上 E 打印禁止长度 6mm 以上 禁止打印区域 可以打印区域 （交界有切口） （交界无切口） 对复写纸也需要同样注意，并预 先确认后再使用。 ·在上述禁止打印区域中，也不要移动在不打印状态中的打印头。 5） 纸张形态 ·使用没有皱折，没有变形的纸。 ·使用已折叠的纸时展平折叠部分后凸起部分应满足下图的要求。 1mm以 下 24 第五章 第五章 5.1 打印机的使用方法 打印机的使用方法 打开/关闭电源 将打印机电源开关打到 I 状态，即为打开电源开关。 将打印机电源开关打到 O 状态，即为关闭电源开关。 电源开关 OFF 状态 5.2 操作面板说明 打印机操作面板是反映打印机工作状况的信息窗口，也是进行打印机设 置、调整及相关操作的重要工具。 在该面板上共有五个状态指示灯和四个控制按键，它们有着不同的使用 方法和含义。 25 第五章 5.3 打印机的使用方法 操作面板指示灯的作用 打印机操作面板共有五个状态指示灯，含义分别表示如下： 指示灯 状态 功能说明 绿 处于 LQ1600K+仿真方式 灭 处于 OKI 5320 仿真方式 【联机】 绿 打印机处于联机等待状态 【高速打印】 绿 处于高速打印状态 绿 单页纸退出时，按亮灯箭头所指方向退纸 【仿真】 【送出方向】 闪烁 灭 单页纸、连页纸均按箭头所指相反方向退纸 红 电源开关为 ON 状态，电源已接通 【电源／缺纸】 闪烁 灭 5.4 打印机处于待取纸状态，提示用户取纸 表示打印机缺纸，或纸张没有安装到位 电源开关为 OFF 状态，或电源未接通 操作面板按键的一般使用方法 打印机操作面板上的四个控制按键，通过单独使用或组合使用将执行不 同的动作，其动作含义分别表示如下： 按键名称 【联机】 【换行/换页】 【送出方向】 状态 功能说明 脱机 向联机状态转换 联机 向脱机状态转换 脱机 有纸时，按一次换一行，持续按住超过 5 次换行动 作后，将执行换页动作 联机 进行高速打印和标准打印的相互转换 脱机 无效 联机 改变退纸方向，送纸方向指示灯随之变化 1.缺纸状况下，按下此键，把纸张送到打印起始位 置，准备打印 【装纸/卸纸】 26 脱机 2.有纸状况下，按下此键，把纸张从打印机中退出 来（退出长度：单页为 17 英寸，连页为 11 英寸。 打印纸超出该长度时，退纸动作停止）。 第五章 按键名称 状态 打印机的使用方法 功能说明 单页打印方式，不起作用 【装纸/卸纸】 联机 连页打印方式，按一次将纸张送到撕纸位置，再按 一次时将回到原来位置 【联机】＋ 【换行/换页】 脱机 清除打印机缓存内的所有数据 联机 同联机键的功能 【联机】+ 【送出方向】 脱机 进入仿真选择的快速切换（参见 5.6 ） 联机 同送出方向键的功能 【送出方向】+ 脱机 【换行/换页】 联机 纸张按▲进行正向 1/180 英寸的微换行动作 【送出方向】+ 脱机 【装纸/卸纸】 联机 纸张按▼进行反向 1/180 英寸的微换行动作 5.5 同送出方向键的功能 同送出方向键的功能 操作面板按键的特殊用法 打印机操作面板上的四个控制按键，通过与电源开关的同时使用，将执 行一些与打印机调试有关的动作（注意：以下描述内容是指按住指定按键的 同时打开电源开关，直到打印机发出“嘟”声后方可松开按键）。 按键名称 状态 功能说明 【装纸/卸纸】 关机 进入打印机的设置方式（参见 5.7 ） 【换行/换页】 关机 打印机的自检打印（参见 5.9 ） 【联机】＋ 【装纸/卸纸】 脱机 打印首行的调整（参见 5.11 ） 【送出方向】+ 关机 【换行/换页】 向打印机发送的数据，将以十六进制代码的形式打 印，通常用于程序调试(参见 5.10 ) 【装纸/卸纸】+ 关机 【换行/换页】 打印竖线正逆调整（参见 5.12 ） 【换行/换页】+ 【送出方向】+ 关机 【装纸/卸纸】 初始化：将打印机内部的各项参数恢复到出厂时缺 省值（参见 5.8 ） 27 第五章 5.6 打印机的使用方法 仿真切换 DPK910打印机可以在四种打印方式下工作：LQ1600K+、OKI5320、IBM2390 仿真和税票设置。 出厂设置为：LQ1600K+打印方式。用户根据自己的需要，可以进行仿真 的切换，切换方式有二种：面板切换、设置菜单切换。 5.6.1 面板快速切换仿真 1. 确认打印机为脱机状态（如果打印机为联机状态，按【联机】键使 打印机处于脱机状态）； 2. 同时按下【联机】+【送出方向】键，打印机蜂鸣器响一声后，进行 仿真切换，同时保存所切换后的仿真并回到正常状态。 注：1.以上打印方式的切换，其相关参数均以打印机设置内容的参数为 准（参见5.7）。 2.以上打印方式的切换，只可以在LQ1600K+和OKI5320仿真之间进行 切换；与其他仿真之间的切换请在打印机的设置菜单中进行。 5.6.2 设置菜单中的切换仿真 1. 2. 进入设置模式(参见5.7.1) 打印机进入设置模式后会打出下列<<功能>>菜单 保存退出 菜单 硬件 自检 十六进制 正逆调整 3. 4. 缺省值 清单 LQ+ EML OKI5320 SHUI < 仿 真 >按【换行/换页】键将导纸板移到
