澳德思RUS-11AS(R)/220V系列电压切换模块说明书

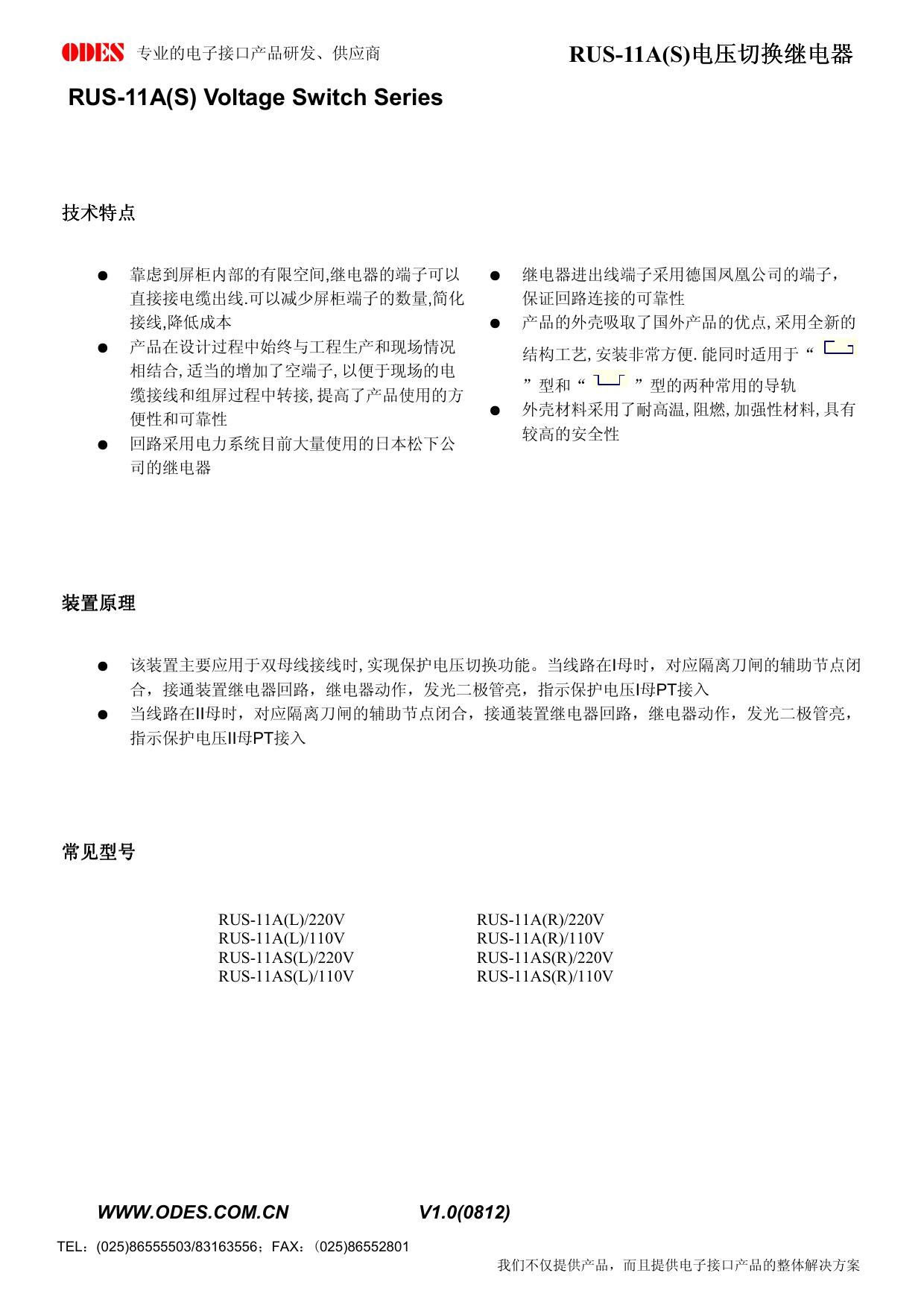

RUS-11A(S)电压切换继电器 电压切换继电器 专业的电子接口产品研发、供应商 RUS-11A(S) Voltage Switch Series ● ● ● 电力工程的实际使用过程中,电压切换回路在 双母线的接线系统中是必不可少的回路.目前 电力工程中常采用电压切换箱来解决,这种方 式在工程使用中有以下几个问题:1由于采用电 压切换箱,工程成本高.2工程接线复杂.3工程 使用过程中扩展困难. 本公司结合数年的工程实际经验,设计RUS系 列电压切换继电器,使工程组屏优化的同时大 大降低了工程的生产成本.继电器直接安装于 屏柜的导轨上. 本继电器可直接用于电压切换回路;也可以用 于工程中已采用电压切换箱,但接点仍然不够 的情况下扩展接点. 技术参数 ● ● ● ● ● 额定输入电压:直流220V/110V。（定货注明） 输出接点容量:信号回路接点载流容量2VA 电压回路接点载流容量 2A 回路接点断弧容量 60VA 电压切换回路接点断弧容量60VA 动作时间：10ms 动作电压：50％可靠动作 环境温度：工作：-20℃～+55℃ 存贮：-20℃～+70℃ ● ● 绝缘电阻：继电器的电源和接点之间：电源与 外壳之间以及接点与外壳之间用开路电压500V 的兆欧表测量绝缘电阻，正常试验大气压条件 下各等级的各回路绝缘电阻100＞MΩ 介质强度:继电器的电源和接点之间：电源与外 壳之间以及接点与外壳之间能承受频率为 50Hz,电压为2000V历时1分钟的工频耐压试 验，无击穿、无闪络及无元器件损坏现象 规格型号 典型型号 RUS -11 -A /L 电源切换装置系列型号 RUS=电压切换继电器型号 功能定义 11=继电器用于双母线切换 A=继电器不含技量切换回路 S=双位置带复归线圈 L=安装在左侧导轨槽 R=安装在右侧导轨槽 WWW.ODES.COM.CN V1.0(0812) TEL：(025)86555503/83163556；FAX：(025)86552801 我们不仅提供产品，而且提供电子接口产品的整体解决方案 RUS-11A(S)电压切换继电器 电压切换继电器 专业的电子接口产品研发、供应商 RUS-11A(S) Voltage Switch Series 技术特点 ● ● ● 靠虑到屏柜内部的有限空间,继电器的端子可以 直接接电缆出线.可以减少屏柜端子的数量,简化 接线,降低成本 产品在设计过程中始终与工程生产和现场情况 相结合,适当的增加了空端子,以便于现场的电 缆接线和组屏过程中转接,提高了产品使用的方 便性和可靠性 回路采用电力系统目前大量使用的日本松下公 司的继电器 ● ● 继电器进出线端子采用德国凤凰公司的端子， 保证回路连接的可靠性 产品的外壳吸取了国外产品的优点,采用全新的 结构工艺,安装非常方便.能同时适用于“ ● ”型和“ ”型的两种常用的导轨 外壳材料采用了耐高温,阻燃,加强性材料,具有 较高的安全性 装置原理 ● ● 该装置主要应用于双母线接线时,实现保护电压切换功能。当线路在I母时，对应隔离刀闸的辅助节点闭 合，接通装置继电器回路，继电器动作，发光二极管亮，指示保护电压I母PT接入 当线路在II母时，对应隔离刀闸的辅助节点闭合，接通装置继电器回路，继电器动作，发光二极管亮， 指示保护电压II母PT接入 常见型号 RUS-11A(L)/220V RUS-11A(L)/110V RUS-11AS(L)/220V RUS-11AS(L)/110V WWW.ODES.COM.CN RUS-11A(R)/220V RUS-11A(R)/110V RUS-11AS(R)/220V RUS-11AS(R)/110V V1.0(0812) TEL：(025)86555503/83163556；FAX：(025)86552801 我们不仅提供产品，而且提供电子接口产品的整体解决方案
