菲斯塔使用说明书.pdf

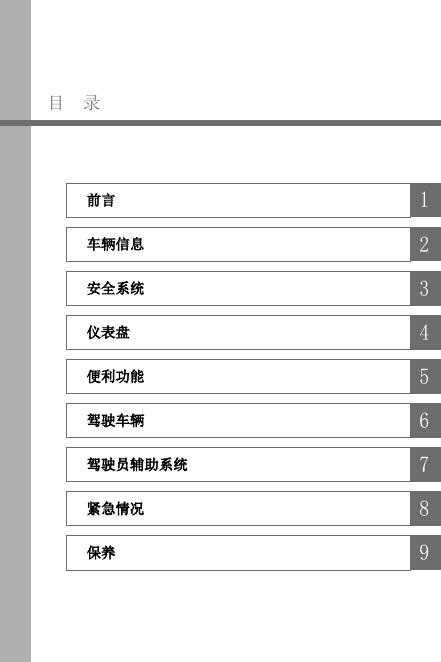

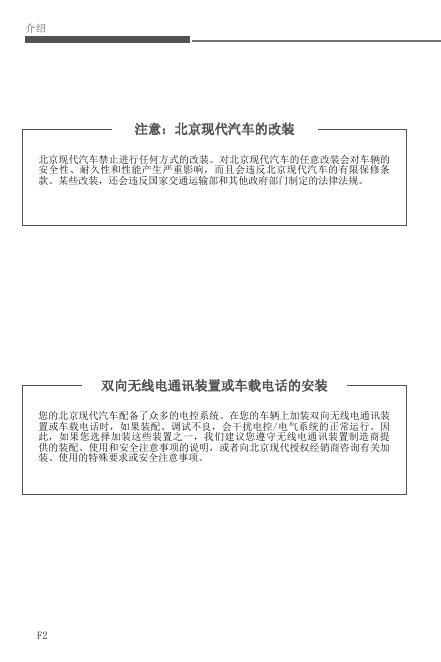

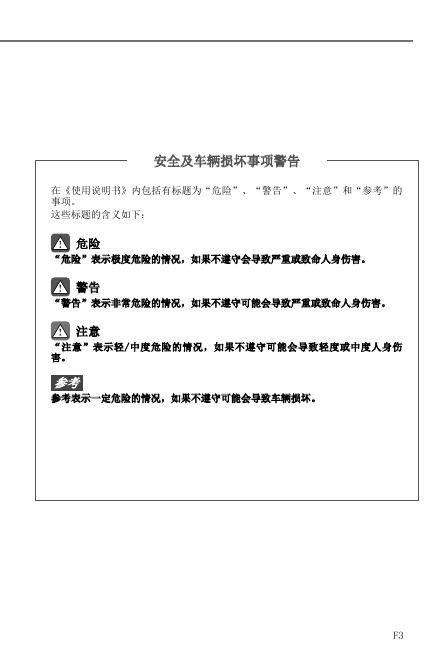

使用说明书 功能 维护保养 规格和技术参数 本使用说明书内记载的所有内容是出版本《使用说明书》当时 的最新信息。北京现代汽车公司保留随时变更设计的权利，以 便北京现代汽车持续不断地改进汽车产品的政策、策略得以延 续和实现。 在本使用说明书内记载的内容，包括标配项目和选配项目的概 述、解释和使用说明等，适用于本车型的所有款式车辆。 因此，您可能会发现您的北京现代汽车没有配备在本《使用说 明书》记载内容中的部分功能、系统或装置。 介绍 注意：北京现代汽车的改装 北京现代汽车禁止进行任何方式的改装。对北京现代汽车的任意改装会对车辆的 安全性、耐久性和性能产生严重影响，而且会违反北京现代汽车的有限保修条 款。某些改装，还会违反国家交通运输部和其他政府部门制定的法律法规。 双向无线电通讯装置或车载电话的安装 您的北京现代汽车配备了众多的电控系统。在您的车辆上加装双向无线电通讯装 置或车载电话时，如果装配、调试不良，会干扰电控/电气系统的正常运行。因 此，如果您选择加装这些装置之一，我们建议您遵守无线电通讯装置制造商提 供的装配、使用和安全注意事项的说明，或者向北京现代授权经销商咨询有关加 装、使用的特殊要求或安全注意事项。 F2 安全及车辆损坏事项警告 在《使用说明书》内包括有标题为“危险”、“警告”、“注意”和“参考”的 事项。 这些标题的含义如下： 危险 “危险”表示极度危险的情况，如果不遵守会导致严重或致命人身伤害。 警告 “警告”表示非常危险的情况，如果不遵守可能会导致严重或致命人身伤害。 注意 “注意”表示轻/中度危险的情况，如果不遵守可能会导致轻度或中度人身伤 害。 参考 参考表示一定危险的情况，如果不遵守可能会导致车辆损坏。 F3 目 录 前言 1 车辆信息 2 安全系统 3 仪表盘 4 便利功能 5 驾驶车辆 6 驾驶员辅助系统 7 紧急情况 8 保养 9 1. 前言 前言.........................................................1-2 北京现代汽车公司.............................................1-2 如何使用本使用说明书.........................................1-3 安全信息.....................................................1-3 燃油规格.....................................................1-4 汽油发动机 ........................................................1-4 车辆改装.....................................................1-7 车辆磨合程序.................................................1-7 车辆数据收集和事件数据记录仪.................................1-8 1 前言 前言 感谢并恭喜您选择捷北京现代汽车。欢迎您正式成为日益发展的北京现代车辆的 尊贵车主。 北京现代汽车公司为拥有优秀的技术人员和品质卓越的车辆而感到自豪。 本使用说明书将向您详细介绍您的北京现代汽车配备的各种系统、功能和正确的 操作方法。您应熟悉您的北京现代汽车配备的各种功能，而且要掌握车辆正确的 操控方法，以便于您随时畅享您的北京现代新车。因此，请您在开始畅享您的北 京现代新车之前，仔细阅读本《使用说明书》的内容。 本使用说明书向您提供了本车辆操作安全性、行驶安全性、交通安全性有关的重 要信息和说明，以便于您熟悉安全操控车辆。 本使用说明书还向您提供了能保持本车辆设计安全性和使用寿命的车辆维护保养 信息。北京现代汽车公司建议您将本车辆所有维护保养和维修工作交由北京现代 授权经销商进行。北京现代授权经销商已经准备好为您的北京现代汽车提供高品 质服务、车辆维护和任何其他您所需要的帮助。 本使用说明书是北京现代汽车不可分割的重要组成部分，您必须确保本使用说明 书始终陪伴您的北京现代汽车，以便您能及时查阅所需信息。当您转售您的北京 现代汽车时，应将本使用说明书一并转交给下一位车主，以便下一位车主也能熟 悉北京现代汽车的重要操控、安全和维护保养等信息。 北 京 现 代 汽 车 公 司 注意 使用不符合北京现代汽车公司规定的劣质燃油和润滑油会导致发动机和变速器的 严重损坏。您必须使用高品质燃油、润滑油。有关燃油、润滑油的规格信息，请 参考本使用说明书第2章“车辆信息”第12页“推荐油液型号和容量”部分。 版权归2022年北京现代汽车公司所有，所有权利均予保留。未经北京现代汽车公 司书面许可，不得以任何形式或方式翻印、传播全部或部分内容。 1-2 01 如何使用本使用说明书 我们希望帮助您在驾驶中获得最大的乐趣，而本使用说明书可以向您提供方方面 面的帮助。因此，我们建议您务必详细阅读本使用说明书的全部内容，尤其是各 种警告、注意、参考事项，以将事故危险性降到最低。 本使用说明书内配合插图和说明，帮助您更佳熟悉您的北京现代汽车。您仔细阅 读本使用说明书，就会熟悉本车辆的各种功能、重要安全信息和各种路况下的驾 驶技巧。 在目录中提供了整本使用说明书的总体布局。在索引中，将本使用说明书内的所 有项目以英文字母次序进行了排列，您可以从中快速找到所需信息的章节和页 数。 章节：本使用说明书分为9个章节和1个索引。在每个章节首页的目录中均列出了 主题目和所在页数，便于您查找需要查阅的内容。 安全信息 您和他人的安全是最重要的。在本使用说明书内提供了各种安全注意事项和安全 操作规程。这些信息会提醒您可能对您或他人造成伤害，或者可能造成车辆损坏 的潜在危险性。 在车辆上提供的安全标签和在本使用说明书内提供的安全信息说明了这些潜在危 险性，并说明了如何避免或降低危险性。 在本使用说明书内提供的各种警告和指示均为确保您和他人的安全。如果不遵守 这些各种安全警告和指示，会导致严重或致命的人身伤害。 在本使用说明书中使用了“危险”、“警告”、“注意”和“参考”标志词和安 全警告标志。 此标志为安全警告标志，用于警告您潜在的人身伤害、车辆损坏危险性。 请遵守所有在此标志下的安全警告信息，以免发生严重或致命人身伤害， 或财产损失事件。《安全警告标志》标记在“危险”、“警告”和“注 意”标志词的前方。 危险 “危险”表示极度危险的情况，如果不 遵守会导致严重或致命人身伤害。 警告 “警告”表示非常危险的情况，如果不 遵守可能会导致严重或致命人身伤害。 注意 “注意”表示轻/中度危险的情况，如 果不遵守可能会导致轻度或中度人身伤 害。 参考 参考表示一定危险的情况，如果不遵守 可能会导致车辆损坏。 1-3 前言 燃油规格 汽油发动机 无铅 为了确保车辆的最佳性能，我们建议您使用RON(研究法辛烷值)的辛烷值为92/ AKI(抗爆指数)87或更高的无铅汽油。(禁止使用甲醇混合燃油) 您的北京现代汽车仅在使用高品质无铅汽油才能发挥最佳性能，并将废气排放量 和火花塞积碳量降到最低。 注意 禁止使用有铅汽油。使用有铅汽油对催化转化器有害，并且会损坏发动机控制系 统的氧传感器，这些会严重影响到废气排放控制。 禁止在燃油箱内填加非指定燃油系统清洁剂(详细信息，请咨询北京现代授权经销 商)。 警告 • 加燃油时，加油枪自动关断，并不表示加油操作“完全结束”。 • 必须检查确认燃油箱盖是否安装牢固，以免在发生事故时燃油泄漏。 1-4 01 含乙醇和甲醇的汽油 乙醇汽油(酒精汽油)是乙醇(也称粮谷酒精)和汽油的混合燃油。在市场上，也有 含甲醇(也称木精)的汽油或乙醇汽油代替有铅或无铅汽油进行销售。 本车辆禁止使用乙醇浓度超过10%±2%的乙醇汽油(酒精汽油)，也禁止使用含甲醇 的汽油或乙醇汽油。如果使用这2种燃油之一，均会导致车辆性能下降，而且会损 坏发动机的燃油系统、电控系统和废气排放控制系统。 如果发现任何车辆驾驶性能问题，请立即停用任何含甲醇/乙醇的混合汽油。 车辆制造商的保修范围不包括因使用下列燃油而导致的车辆损坏或驾驶性能故 障。这些燃油包括： 1. 使用乙醇浓度超过10%±2%的乙醇汽油(酒精汽油)。 2. 使用含有甲醇成分的汽油或乙醇汽油(酒精汽油)。 3. 使用含铅汽油或含铅乙醇汽油(酒精汽油)。 注意 禁止使用含有甲醇的乙醇汽油(酒精汽油)，停用能损害车辆驾驶性能的任何乙醇 汽油(酒精汽油)产品。 其它燃料 如果使用下列燃料添加剂： - 硅酮燃料添加剂； - MMT(含锰(Mn))燃料添加剂； - 铁基(Fe)燃料添加剂； - 含其它金属的燃料添加剂， 会造成发动机气缸失火、加速不良、发动机熄火、催化转化器损坏、发动机异常 腐蚀等，并导致发动机损坏，从而缩短动力传动系统的使用寿命。 参考 因使用这些燃料而导致的燃油系统损坏或车辆性能故障，不在新车有限保修范围 内。 1-5 前言 使用甲基叔丁基乙醚(MTBE) 北京现代汽车公司建议避免在车辆上使用甲基叔丁基乙醚(MTBE)含量超过15.0%体 积(含氧量为2.7%重量)的燃油。 甲基叔丁基乙醚(MTBE)含量超过15.0%体积(含氧量为2.7%重量)的燃油会降低车辆 性能，导致气阻或起动困难。 注意 您的新车有限保修不包含由于使用含甲醇的汽油或甲基叔丁基乙醚(MTBE)体积含 量超过15.0%(含氧量为2.7%重量)的汽油导致的燃油系统损坏和车辆性能故障。 禁止使用甲醇汽油 您的北京现代汽车禁止使用含甲醇(木精)的汽油。如果使用这种燃油，会降低发 动机的性能，损坏发动机控制系统、燃油系统和废气排放控制系统的部件。 燃料添加剂 北京现代汽车公司建议您使用RON(研究法辛烷值)的辛烷值为92/AKI(抗爆指数)87 或更高的无铅汽油。 如果没有使用高品质汽油，也没有定期添加燃油添加剂，会导致发动机起动困 难、发动机运转不稳等故障。建议按照定期保养时间表中的规定定期向燃油箱中 添加规定量燃料添加剂(请参考第9章“定期保养时间表”)。 可以从北京现代授权经销商处购买燃油添加剂，并获得有关燃油添加剂的使用信 息。禁止混合其它燃油添加剂。 如果您要在国外驾驶车辆，请注意以下几点： • 遵守所有有关注册登记及安全保障方面的法规。 • 确认燃油是否符合北京现代汽车公司规定规格。 1-6 01 车辆改装 • 您的北京现代汽车禁止进行任何形式的改装。否则，会影响车辆性能、安全性 和耐久性，还会违反国家的有关车辆安全的法律法规。 此外，因任何改装导致的车辆损坏、车辆性能故障等，不在新车有限保修范围 内。 • 如果附加使用非授权电子/电气设备，可能会导致车辆操控性能异常、电子/电 气电路损坏、蓄电池电能消耗量增大等不良影响，甚至可能会引发车辆火灾事 故。因此，为了您和他人及车辆的安全，禁止在车辆上附加使用非授权电子/电 气设备。 车辆磨合程序 车辆驾驶最初1,000公里(600英里)行驶里程内，请遵守下列几项简单的安全注意 事项，这会有利于增强车辆性能和经济性，并能延长使用寿命。 • 不要高速空转发动机。 • 驾驶车辆时，避免急加速。 • 驾驶车辆时，不论车速快慢，不要长时间保持相同的车速。车辆在磨合期间， 最好能经历各种发动机转速，以便充分磨合发动机和车辆各系统。 • 除非是紧急情况，否则请尽量避免紧急制动，让制动器正常发挥作用。 • 在最初的2,000公里内禁止拖动挂车。 • 随着车辆的磨合进程，燃油经济性和发动机性能可能会发生变化，这种情况在 行驶里程约6,000公里后才能逐渐稳定下来。在车辆磨合过程中，发动机的机油 消耗量可能更大。 1-7 前言 车辆数据采集和事件数据记录器 (如有配备) 此车辆配备了事件数据记录器（EDR）。EDR的主要目的是在某些碰撞或接近碰撞 或类似碰撞的情况下（如空气囊展开或撞上道路障碍物）记录有助于了解车辆系 统性能的数据。 EDR用于记录以下数据： 车辆中各种系统的运行情况； 司机、乘客安全带是否扣好/系好； 驾驶员踩下油门和/或制动踏板的距离（如果有）；而且，车开得有多快 为了在EDR中记录车速，从源信息中收集4个车轮的速度数据。 EDR记录超过触发阈值的事件。触发阈值是指在150ms内超过8km/h的纵向/横向 δ-V的变化。如果不可逆约束系统被激活，该事件将记录在EDR中，并且不会被覆 盖。换句话说，如果不可逆约束系统未激活，则可以在EDR中重写它。 要读取EDR记录的数据，需要特殊设备，并且需要访问车辆或EDR。通过连接OBD接 口或直接连接EDR终端可以读取数据。 要获取EDR中的数据，请咨询北京现代授权经销商以获取必要的信息。 车辆数据采集和事件数据记录器 （如有配备） 此车辆配备了事件数据记录器（EDR）。EDR的主要目的是在某些碰撞或接近碰撞 或类似碰撞的情况下（如空气囊展开或撞上道路障碍物）记录有助于了解车辆系 统性能的数据。 EDR用于记录以下数据： 车辆中各种系统的运行情况； 司机、乘客安全带是否扣好/系好； 驾驶员踩下油门和/或制动踏板的距离（如果有）；而且， 车开得有多快 为了在EDR中记录车速，从源信息中收集4个车轮的速度数据。 EDR最多可记录3个事件。EDR记录超过触发阈值的事件。触发阈值是指在150ms内 超过8km/h的纵向/横向δ-V的变化。如果不可逆约束系统被激活，该事件将记录 在EDR中，并且不会被覆盖。换句话说，在不可逆约束系统未激活的情况下，可在 EDR中对其进行重写。 要读取EDR记录的数据，需要特殊设备，并且需要访问车辆或EDR。通过连接OBD接 口或直接连接EDR终端可以读取数据。 要获取EDR中的数据，请咨询北京现代授经销商以获取必要的信息。 1-8 2. 车辆信息 外装总揽(I)................................................. 2-2 外装总揽(II)................................................ 2-4 内装总揽 (I)................................................ 2-6 内装总揽(II)................................................ 2-8 发动机舱................................................... 2-10 发动机..................................................... 2-10 参数....................................................... 2-11 灯泡瓦数................................................... 2-12 轮胎和车轮................................................. 2-13 车轮定位................................................... 2-14 制动器信息................................................. 2-14 空调系统................................................... 2-15 轮胎负荷指数和速度等级..................................... 2-15 重量和容量................................................. 2-15 推荐油液型号和容量......................................... 2-16 推荐SAE粘度指数.................................................. 2-17 车辆识别码(VIN)............................................ 2-18 车辆合格证标签............................................. 2-19 轮胎规格和轮胎气压标签..................................... 2-19 发动机号码................................................. 2-19 空调压缩机标签............................................. 2-19 制冷剂标签................................................. 2-20 推荐电子标识(RFID)标签位置................................. 2-20 2 车辆信息 外装总揽(I) █前视图 ●[FL] 实际形状可能与图示不同。 OSQC012001 1. 机舱盖 6. 前挡风玻璃雨刮器片 2. 大灯 7. 门窗 3. 轮胎和车轮 8. 前雷达传感器 4. 外后视镜 5. 天窗 2-2 02 █前视图 ●[N]系列 实际形状可能与图示不同。 OSQCN011001 1. 机舱盖 6. 前挡风玻璃雨刮器片 2. 大灯 7. 门窗 3. 轮胎和车轮 8. 前雷达传感器 4. 外后视镜 5. 天窗 2-3 车辆信息 外装总揽(II) █后视图 实际形状可能与图示不同。 OSQC011002 1. 车门 5. 高位制动灯 2. 燃油加油口门 6. 天线 3. 后组合灯 7. 后视摄像头 4. 行李箱盖 2-4 02 █后视图 ●[N]系列 实际形状可能与图示不同。 OSQCN011002 1. 车门 5. 高位制动灯 2. 燃油加油口门 6. 天线 3. 后组合灯 7. 后视摄像头 4. 行李箱盖 2-5 车辆信息 内装总揽 (I) █类型[A] 实际形状可能与图示不同。 OSQC011003 1. 车门内侧手柄 10. 方向盘 2. 外后视镜折叠/展开开关 11. 方向盘倾斜/伸缩调整杆 3. 外后视镜控制开关 12. 灯光/转向信号控制开关 4. 电动门窗锁止开关 13. 雨刮器/喷水器控制开关 5. 电动门窗开关 14. 机舱盖释放杆 6. [ESC OFF]按钮 15. 燃油加油口门释放杆 7. [TPMS]开关 16. 行李箱盖释放杆 8. 大灯水平调整开关 17. 座椅 9. [ISG OFF]按钮 2-6 02 █类型[B] 实际形状可能与图示不同。 OSQCN011003 1. 车门内侧手柄 10. 方向盘 2. 外后视镜折叠/展开开关 11. 方向盘倾斜/伸缩调整杆 3. 外后视镜控制开关 12. 灯光/转向信号控制开关 4. 电动门窗锁止开关 13. 雨刮器/喷水器控制开关 5. 电动门窗开关 14. 机舱盖释放杆 6. [ESC OFF]按钮 15. 燃油加油口门释放杆 7. [TPMS]开关 16. 行李箱盖释放杆 8. 大灯水平调整开关 17. 座椅 9. 怠速停止&起动(ISG) 2-7 车辆信息 内装总揽(II) █类型[A] 实际形状可能与图示不同。 OSQC011004 1. 仪表盘 8. 手套箱 2. 驾驶位正面气囊 9. 变速器变速杆 3. 发动机起动按钮 10. 驾驶模式按钮 4. 信息娱乐系统 11. 电控驻车制动器(EPB)开关 5. 危险警告灯开关 12. 自动驻车(AUTO HOLD)按钮 6. 手动暖风&空调控制系统 13. 泊车安全按钮 自动暖风&空调控制系统 7. 副驾驶正面气囊 2-8 14. 门锁开关 02 █类型[B] 实际形状可能与图示不同。 OSQCN011004 1. 仪表盘 8. 手套箱 2. 驾驶位正面气囊 9. 变速器换档按钮 3. 发动机起动按钮 10. 驾驶模式按钮 4. 信息娱乐系统 11. 电控驻车制动器(EPB)开关 5. 危险警告灯开关 12. 自动驻车(AUTO HOLD)按钮 6. 手动暖风&空调控制系统 13. 泊车安全按钮 自动暖风&空调控制系统 14. 门锁开关 7. 副驾驶正面气囊 2-9 车辆信息 发动机舱 车辆的实际发动机舱配置可能与图示有差别。 OSQC091001 1. 发动机冷却液箱 5. 发动机机油加油口盖 2. 制动油/离合器油储油罐 6. 挡风玻璃清洗液储液箱 3. 空气滤清器 7. 保险丝盒 4. 发动机机油油尺 8. 蓄电池 9. 散热器盖 发动机 项目 排量 cc BH7153CAAS / BH7154CAAS / BH7155CAAS 1,497 缸径×冲程 毫米 75.6 × 83.4 点火顺序 1-3-4-2 气缸数量 4个、直排 2-10 02 参数 型号名称 BH7153CAAS BH7154CAAS 最高车速(km/h) 220 功率(kw) 147 全长(mm) 4690 全宽(mm) 1790 全高(mm) 1425 轴距(mm) 2700 BH7155CAAS 前轮距(mm)_ 1553 1549 后轮距(mm)_ 1566 1562 总质量(kg) 1860 轴荷(kg) 983/877 整备质量(kg) 1363,1385 1413 1420 最大爬坡度(%) 30 车轮动平衡 夹式：7.5g max；黏贴式：12.5g max 制动踏板自由间隙 3-8mm 0.12-0.32in) 驱动形式 前置前驱,两驱 最大扭矩/转速(N·m/rpm) 253/2200-4000 * 天线软质部分，车门外把手，室外后视镜不计入车辆外廓尺寸（位置图片请参考 2-2,2-3） 2-11 车辆信息 灯泡瓦数 灯泡 灯泡类型 瓦数 LED LED 日间行车灯(DRL)/示宽灯 LED LED 转向信号灯 LED LED 侧面转向灯(外后视镜) LED LED 制动灯 P21W/5W 21 尾灯 W5W 5 制动灯 LED LED 远光灯 大灯 前 近光灯 类型[A] 类型[B] 后 车内 2-12 LED LED 雾灯 尾灯 P21W/LED 21/LED 转向信号灯 P21W 21 牌照灯 W5W 5 倒车灯 LED LED 高位制动灯 LED LED 阅读灯 W10W 10 内顶灯 花彩 8 行李箱灯 花彩 5 02 轮胎和车轮 BH7153CAAS / BH7154CAAS / BH7155CAAS 轮胎气压psi(kpa) 项目 全尺寸轮胎 小型备胎 轮胎规格 车轮规格 正常负荷*1 最大负荷 前 前 后 后 225/45 R17 7.0J×17 34 (235) 34 (235) 225/40 R18 7.5J×18 36 (250) 36 (250) T125/80 D16 4.0B×16 60 (420) 60 (420) 车轮螺栓扭矩 kgf·m (lbf·ft, N·m) 11~13 (79~94,107~127) *1 : 正常负荷最多3人 参考 • 如果预计将遭遇到较冷温度环境，允许在标准轮胎气压的基础上增加20kPa(3psi)的 压力。通常温度每下降7℃(12℉)时，轮胎气压损失约为7kPa(1psi)。如果预计将遭 遇到极端温度变化，按需要复查轮胎气压，以保持轮胎气压正常。 • 海拔高度越高，大气压力就越低。因此，如果计划在高海拔地区驾驶车辆，应提前检 查轮胎气压。按需要调整轮胎气压(每单位海拔高度轮胎气压变化量：+10kPa/1公里 (+2.4psi/1英里))。 注意 更换轮胎时，使用与车辆提供的原厂轮胎尺寸相同的轮胎来更换。使用不同尺寸的轮胎 会损坏相关部件或导致车辆不能正常运行。 2-13 车辆信息 车轮定位 - [FL] BH7153CAAS、BH7154CAAS 项目 前 17英寸 后 18英寸 17英寸 18英寸 -0.44 ± 0.5 -0.55 ± 0.5 -1.13 ± 0.5 -1.28 ± 0.5 车轮外倾角 4.97 ± 0.5 - 前束(总计) 0.1 ± 0.2 (总计) 0.05 ± 0.1 (单独) 0.2 ± 0.2 (总计) 0.1± 0.1 (单独) 主销内倾角 13.34 ± 0.5 - 主销后倾角(至地面) - [N]系列 BH7155CAAS 前 后 18英寸 18英寸 车轮外倾角 -0.55 ± 0.5 -1.28 ± 0.5 主销后倾角(至地面) 4.82 ± 0.5 - 前束(总计) 0.1 ± 0.1 (总计) 0.05 ± 0.05 (单独) 0.2 ± 0.1 (总计) 0.1 ± 0.05 (单独) 主销内倾角 13.34 ± 0.5 - 项目 制动器信息 BH7153CAAS / BH7154CAAS / BH7155CAAS 制动踏板全部行程 135毫米 2-14 制动盘规格 (毫米) 前16”/后15” (EPB) ø 300×28t / ø 284×10t 02 空调系统 项目 制冷剂 g 压缩机润滑油 g 容积重量 型号 550 ± 25g R-134a 100 ± 10g FD46XG 请向北京现代授权经销商咨询详细信息。 轮胎负荷指数和速度等级 BH7153CAAS / BH7154CAAS / BH7155CAAS 负荷指数 项目 轮胎规格 车轮规格 速度等级 LI*1 kg SS*2 km/h 225/45 R17 7.0J×17 91 615 V 240 225/40 R18 7.5J×18 92 630 W/Y 270-300 小型备胎 T125/80 D16 4.0B×16 97 730 M 130 全尺寸轮胎 车轮螺栓扭矩 kgf·m (lbf·ft, N·m) 11~13 (79~94,107~127) *1 LI :负荷指数 *2 SS：速度等级 重量和容量 BH7153CAAS / BH7154CAAS / BH7155CAAS 项目 DCT 总体车重 公斤 行李箱容量 升 1860 475 DCT：双离合变速器 2-15 车辆信息 推荐油液型号和容量 为获得良好的发动机、动力传动系统的性能和耐久性，仅能使用品质合格的油液。使用 正确的油液，亦有助于提高发动机效率，从而提高燃油经济性。 在本车辆上推荐使用油液的型号和容量，请参考下表。 油液 容量 型号 4.8 l SAE 0W-20, API SN PLUS/SP 或 ILSAC GF-6 *1 发动机机油(排放 和填充) 推荐 Smartstream G1.5 T-GDi 双离合变速器油 Smartstream G1.5 T-GDi 1.6 ~ 1.7 l API GL4, SAE 70W(北京现代纯正变 速器油) - SK :HK D DCTF TGO-10 PLUS - H.K SHELL :SPIRAX S6 GHDE 70W DCTF PLUS 冷却液 Smartstream G1.5 T-GDi 6.9 l 防冻剂和水的混合物(铝制散热器用 磷酸盐基乙二醇冷却液) 制动油/离合器油 燃油 *1 : 请参考推荐SAE粘度指数。需要等级发动机机油。如果使用 了较低等级发动机机油(包括半合成矿物油)，必须按恶劣驾驶条件下保养规定更换发动机 机油和发动机机油滤清器。 *2 : 为了保持最佳制动性能和ABS/ESC系统的控制性能，请使用规定规格制动油。(标准：SAE J1704 DOT-4 LV、ISO4925 CLASS-6和FMVSS116 DOT-4) 2-16 02 推荐SAE粘度指数 注意 在检查油液状态或排放油液之前，必须清洁油液加注口/盖、排放螺塞、量尺的周围污 染物。尤其是车辆经常在多尘、多沙和未铺砌的道路上行驶时，此项清洁工作特别重 要。清洁油液加注口/盖、排放螺塞、量尺区域，可预防灰尘、砂砾等侵入发动机及动 力传动系统移动机构而导致损坏。 发动机机油的粘度(密度)影响燃油经济性和寒冷温度下的操控性(发动机起动及发动机 机油流动能力)。粘度较低的发动机机油可使发动机省油且在寒冷温度下的性能较好； 粘度较高的发动机机油则适用于高温环境，提供良好的润滑效果。如果使用推荐粘度之 外的机油，可能会导致发动机损坏。 选用机油时，确认您的车辆在下次更换机油前要运行的环境温度范围。 从表中选择推荐的机油粘度。 SAE粘度指数适用温度范围 温度 汽油发动机 机油*1 °C (°F) -30 -20 -10 Smart stream G1.5 T-GDi -10 0 0 20 10 40 20 60 30 80 40 50 100 120 0W-20 *1 : 如果使用了较低等级发动机机油(包括半合成矿物油)，必须按恶劣驾驶条件下保养规定更 换发动机机油和发动机机油滤清器。 2-17 车辆信息 车辆识别码(VIN) █车辆识别码(VIN) █车辆识别码(VIN)标签(如有配备) OSQC011020 OSQC088003 使用车辆识别码(VIN)可在政府部门注册 您的车辆，并处理车辆所属权有关的所有 法律事务。 此号码冲印在发动机舱内发动机后方的车 辆框架上。 在仪表板顶部的附着板件上也刻印有车辆 识别码(VIN)，从车外透过挡风玻璃可轻 易看到此板件上的车辆识别码(VIN)。 OSQC091014 使用北京现代授权诊断设备可从ECU上找 到VIN。将诊断设备连接到室内保险丝盒 上的OBD连接器上，有关更详细信息请联 络北京现代授权经销商。 ECU车辆识别代码信息的工具，型号，购 买地点，方式等内容，请参考北京现代维 修技术信息网站（bhmc.atsw.cn)。 2-18 02 车辆合格证标签 发动机号码 █Smartstream G1.5 T-GDi OSQC011021 OSQC011023 车辆合格证标签位于驾驶位(或副驾驶位) 侧中央立柱上。在此标签上也标有车辆识 别码(VIN)。 如图所示，发动机号码冲印在发动机缸体 上。 轮胎规格和轮胎气压标签 空调压缩机标签 OSQC011026 OSQC011022 您的新车配套轮胎是为了提供最佳车辆驾 驶性能而选用。 轮胎标签位于驾驶位侧中央立柱上，标有 您车辆的推荐轮胎气压。 空调压缩机标签上标有您车辆配备的压缩 机型号、供应商配件号、生产编号，以及 制冷剂(1)和压缩机润滑油(2)的规格。 2-19 车辆信息 制冷剂标签 OSQC011024 制冷剂标签上提供有制冷剂类型和制冷剂 容量信息。 制冷剂标签位于机舱盖内板上。 推荐电子标识(RFID)标签位置 OSQC011025 电子标识(RFID)标签应粘贴在车辆挡风玻 璃内侧的推荐位置。请确保粘贴的位置不 妨碍驾驶员的视线。 2-20 3. 安全系统 在此章节里，提供有关如何保护驾驶员和乘员的信息。说明如何正常使用座椅和安全带以及 气囊系统如何工作的信息。此外，此章节还说明了如何适当保护您车辆内的婴幼儿和儿童的 信息。 重要安全注意事项............................................ 3-2 始终佩戴好安全带.................................................. 3-2 保护所有儿童...................................................... 3-2 气囊危险警告...................................................... 3-2 驾驶员注意力分散.................................................. 3-2 控制车速.......................................................... 3-2 保持车辆安全状态.................................................. 3-2 座椅........................................................ 3-3 安全注意事项...................................................... 3-4 前座椅............................................................ 3-5 后座椅........................................................... 3-10 头枕............................................................. 3-12 座椅加热器....................................................... 3-15 座椅安全带................................................. 3-19 安全带安全注意事项............................................... 3-19 安全带警告灯..................................................... 3-20 安全带乘员保护系统............................................... 3-21 安全带拉紧器(驾驶位和副驾驶)..................................... 3-23 安全带附加安全注意事项........................................... 3-25 安全带保护....................................................... 3-27 儿童保护系统(CRS).......................................... 3-28 推荐：儿童应始终乘坐在后座椅上................................... 3-28 选购儿童保护座椅(CRS)............................................ 3-29 安装儿童保护座椅(CRS)............................................ 3-30 气囊 - 辅助保护系统........................................ 3-39 气囊在哪里?...................................................... 3-41 气囊系统如何工作?................................................ 3-44 气囊展开后会出现什么............................................. 3-47 为什么我的气囊在碰撞中没有展开?.................................. 3-49 辅助保护系统维护................................................. 3-55 补充安全注意事项................................................. 3-56 气囊警告标签..................................................... 3-56 3 安全系统 重要安全注意事项 您可在本章节和本手册内找到许多安全 注意事项和推荐内容，本章节内的安全 注意事项是最重要的事项。 始终佩戴好安全带 安全带是所有类型事故中的最佳保护装 置。气囊只是辅助安全带的辅助保护系 统，而不能取代安全带的保护功能。即 使车辆配备气囊系统，您和乘员仍必须 佩戴好安全带。 保护所有儿童 13岁以下的儿童都应适当乘坐在车辆后 座椅上，不要坐在前座椅上，婴幼儿和 较小儿童应接受适当儿童保护座椅的保 护，较大儿童应借助胯部/肩部安全带 使用儿童垫高椅，直到他们能在不使用 儿童垫高椅的情况下适当佩戴安全带为 止。 气囊危险警告 气囊虽然能挽救乘员的生命，但是在一 定条件下也能导致严重或致命人身伤害 危险，尤其是乘员乘坐的位置距离气囊 过近，或者乘员没有接受适当保护系统 的正确保护时。气囊展开时对婴幼儿、 较小儿童和矮小成人造成的伤害危险性 最大。因此，必须始终遵守在使用说明 书内记载的所有安全警告事项和说明。 驾驶员将视线和注意力从道路上移开， 或者双手脱离方向盘，专注于驾驶之外 的事物时，会导致驾驶员注意力分散。 为了杜绝驾驶员注意力分散的危险情况 和避免事故的发生，必须遵守下列安全 注意事项： • 一定要在车辆驻车或安全停车状态 下，操作移动设备(如MP3播放器、 手机、导航装置等)。 • 仅能在法律和条件许可的安全使用 条件下使用移动设备， 驾驶期间禁止发短信或邮件。大多 数国家在法律上规定，禁止驾驶员 在驾驶期间收发短信。部分国家和 城市法律规定，禁止驾驶员在驾驶 期间使用手持电话。 • 驾驶期间禁止使用移动设备，以防 分散驾驶注意力。您对您车辆乘员 和路人负有安全责任，应始终要安 全驾驶，将手放在方向盘上，并保 持视线和注意力集中在道路上。 控制车速 车速过高是导致发生碰撞事故和严重或 致命人身伤害的主要因素。通常，车速 越高，危险性就越大，但在车速较低的 状态也能发生严重伤害事故。因此，无 论最大车速限制如何，严禁以超过能保 证当前安全状态车速的速度驾驶车辆。 驾驶员注意力分散 保持车辆安全状态 驾驶员注意力分散会导致危险情况，并 有潜在的死亡危险，尤其对没有经验的 驾驶员而言更是如此。驾驶期间首要考 虑的是确保安全，驾驶员应清楚了解一 系列的潜在注意力分散因素，如困倦、 拿取物品、吃东西、个人装扮、与其他 乘员聊天或操作手机等。 车辆轮胎爆胎或存在故障很危险。为了 降低发生此类问题的几率，驾车前检查 和确认轮胎良好和气压符合标准，按规 定完成所有的定期保养。 3-2 03 座椅 实际车辆配置可能与图示有所不同。 OSQC031001 驾驶位座椅 (1) 座椅向前和向后调整 (2) 座椅靠背角度调整 (3) 座椅高度调整 副驾驶座椅 (1) 座椅向前和向后调整 (2) 座椅靠背角度调整 (3) 座椅高度调整 3-3 安全系统 安全注意事项 气囊 调整好座椅位置，使驾驶员和乘员乘坐 在安全舒适的位置，这可在车辆发生事 故时，安全带和气囊一起确保驾驶员和 乘员的安全方面发挥重要作用。 您乘坐车辆时必须采用正确的方式，以 降低气囊展开所造成的二次伤害危险 性。如果乘坐位置离气囊太近，会增大 气囊展开时受伤害的几率。将您的座椅 尽量向后移动到既能远离正面气囊展开 范围，但仍能保持正常车辆操控的位 置。 警告 请勿使用降低座椅和乘员之间摩擦力的 坐垫。否则，当车辆发生事故或紧急制 动时，乘员的臀部可能从胯部安全带下 方滑出。从而乘员因得不到安全带的正 常保护，而导致严重或致命人身伤害。 3-4 警告 为了避免气囊展开导致严重或致命人身 伤害的危险性，请遵守下列安全注意事 项： • 在保持车辆操控能力前提下，尽可 能向后调整驾驶位座椅。 • 尽量向后调整副驾驶座椅。 • 双手在3点钟和9点钟位置从外向内 握住方向盘边缘，以最小化手和胳 膊受伤的危险性。 • 禁止在驾驶员与气囊之间放置任何 物品或站立人员。 • 禁止副驾驶乘员将腿翘起放在仪表 板上，或弯腿靠在仪表板上，以最 小化腿脚受伤的危险性。 03 座椅安全带 前座椅 驾驶车辆前必须佩戴好安全带。 乘员应始终直立乘坐并接受保护系统 的正确保护，婴幼儿和较小儿童必须 接受适当儿童保护座椅的保护，不适 合使用增高垫的较大儿童和成人必须 配备好安全带。 可以使用座垫外侧的控制杆或控制开 关调整前座椅位置。驾驶前，调整座 椅位置到便于控制方向盘、踏板和仪 表板上控制开关的适当位置。 警告 调整安全带时遵循下列安全注意事项： • 禁止2人或以上乘员共用一条安全 带。 • 车辆行驶期间应保持座椅靠背在直 立位置，使胯部安全带舒适放低绕 过臀部。 • 禁止儿童或小婴儿坐在乘员膝盖 上。 • 禁止安全带横过您的颈部或跨过锐 利边缘，也禁止变更肩部安全带远 离乘员身体。 • 不要使安全带被卡住或夹紧。 警告 调整座椅位置时，请遵守下列安全注 意事项： • 车辆行驶时，严禁调整座椅位置。 否则，座椅会意外移动，导致车辆 失控，而引发意外事故。 • 不要在前座椅底部放置物品。驾驶 员足部区域的松动物品会干扰脚踏 板的操作，而引发意外事故。 • 不要让任何物品干扰座椅靠背的正 常位置和正常锁定。 • 禁止将气体打火机放在底板或座椅 上。否则，在座椅移动时，气体打 火机会破损并且气体会喷出，而引 发火灾。 • 取出座椅下方或座椅与中央控制台 之间夹住的小物品时要特别注意， 避免座椅机构的尖锐边缘割伤或损 伤您的手。 • 如果后座椅上有乘员乘坐，调整前 座椅位置时要小心。 • 调整后确定座椅锁定在适当位置。 否则，座椅会意外移动，而引发意 外事故。 3-5 安全系统 注意 为了避免造成伤害，请遵循下列安全注意 事项： • 在佩戴好安全带的状态，禁止调整座椅 位置。否则，如果向前移动座椅，可能 导致腹部所受压力过大。 • 座椅移动期间，避免座椅机械装置夹住 手或手指。 座椅位置(4)是座椅座垫从最下位置向上 移动33毫米的位置。 必须在驾驶车辆前调整座椅位置，并检查 确定座椅牢固锁定。 手动调整(如有配备) 指定座椅位置 OSQC031002 OGB037051 OCN7C090024 上面显示的座椅靠背角度21°(座椅位置 (1))与座椅位置195毫米(座椅位置2)是北 京现代汽车提供的指定位置。 座椅位置(2)是座椅从最前位置向后移动 195毫米的位置。 座椅位置(3)是座椅从最后位置向前移动 45.5毫米的位置。 3-6 座椅向前和向后调整 要向前/向后移动座椅，按照下述操作： 1. 向上拉起座椅滑动调整杆并握住。 2. 滑动座椅到理想位置。 3. 释放调整杆，确定座椅锁定在理想位 置。在释放座椅滑动调整杆状态，试着 前后移动座椅。如果座椅移动，表明没 有正确锁定。 03 OSQC031003 安全带必须舒适绕在臀部和胸部，以便提 供正确的保护。座椅靠背越倾斜，肩部安 全带越不能发挥其保护作用，因为肩部安 全带不能舒适绕过身体的胸部，会与您的 身体之间存在间隔。 因为坐姿不当，当发生事故时，乘员会被 抛起撞在安全带上，导致颈部伤害或其它 伤害。 座椅靠背越倾斜，乘员臀部从胯部安全带 下部滑出或乘员颈部撞到肩部安全带的几 率就越大。 座椅靠背角度调整 要倾斜调整座椅靠背，按照下述操作： 1. 身体稍微前倾，并提起座椅靠背倾斜调 整杆。 2. 把身体小心地向后倚靠在座椅靠背上， 并调整座椅靠背到理想位置。 3. 释放调整杆，并确定座椅靠背锁定在正 确位置。(调整杆必须返回至原位，以 便座椅靠背锁定。) 座椅靠背倾斜 车辆行驶中，乘坐在靠背倾斜的座椅上是 很危险的。即使佩戴好安全带，如果座椅 靠背处于倾斜状态，极大地降低保护系统 (安全带和气囊)的乘员保护作用。 OSQC031004 座椅高度(驾驶位座椅) • 向下推动调整杆几次降低座椅高度。 • 向上拉动调整杆几次升高座椅高度。 警告 车辆行驶中，禁止乘坐在座椅靠背倾斜的 座椅上。 在座椅靠背倾斜的情况下乘车会增大碰撞 事故或紧急制动中乘员受到严重或致命伤 害的几率。 驾驶员和乘员应始终靠后乘坐在座椅上， 正确佩戴好安全带并保持座椅靠背处于直 立位置。 3-7 安全系统 电动调整(如有配备) 警告 禁止将无人照看的儿童单独留在车内。儿 童可能意外操作座椅调整开关移动座椅， 这可能会导致儿童被座椅机械装置夹住。 注意 为了防止座椅损坏： • 当座椅前/后移动至尽可能远的位置 时，停止调整座椅。 • 发动机停止时，调整座椅的时间不要超 过必要时间。否则会导致蓄电池无谓放 电。 • 不要同时操作2个或以上座椅调整开 关，否则会导致电气故障。 OSQC031005 向前和向后调整 要向前/向后移动座椅，按照下述操作： 1. 向前/向后推动控制开关。 2. 一旦座椅到达理想位置，释放开关。 OSQC031006 座椅靠背角度调整 要倾斜调整座椅靠背，按照下述操作： 1. 向前/向后推动控制开关。 2. 一旦座椅靠背到达理想位置，释放开 关。 3-8 03 座椅靠背倾斜 车辆行驶时，坐在靠背倾斜的座椅上很危 险。即使佩戴好安全带，如果座椅靠背处 于倾斜状态，会极大地降低保护系统(安 全带和/或气囊)的保护作用。 警告 车辆行驶时，禁止乘坐在座椅靠背倾斜的 座椅上。 在座椅靠背倾斜的情况下乘车会增大碰撞 事故或紧急制动中乘员受到严重或致命伤 害的几率。 驾驶员和乘员应始终靠后乘坐在座椅上， 正确佩戴好安全带并保持座椅靠背处于直 立位置。 安全带束带必须舒适绕在胯部和胸部，以 便提供正确的保护。座椅靠背越倾斜，肩 部安全带越不能发挥其保护作用，因为肩 部安全带不能舒适绕过身体的胸部，会与 您的身体之间存在间隔。因为坐姿不当， 当发生事故时，乘员会被抛起撞在安全带 上，导致颈部伤害或其它伤害。 座椅靠背越倾斜，乘员臀部从胯部安全带 下部滑出或乘员颈部撞到肩部安全带的几 率就越大。 OSQC031007 A：座垫倾斜调整，B：座椅高度调整 座椅高度调整 调整座椅高度： 向上拉动控制开关的后部，可升高座椅； 向下推动控制开关的后部，可降低座椅。 一旦座椅到达理想位置，释放开关。 座垫倾斜(如有配备) 调整座垫前部的角度： 向上拉动控制开关的前部，可升高座垫前 部；向下推动控制开关的前部，可降低座 垫前部。一旦座椅到达理想位置，释放开 关。 3-9 安全系统 后座椅 后座椅靠背折叠和展开(如有配备) 可折叠后座椅靠背，以便装载长物品或增 大车辆行李箱容量。 警告 • 车辆行驶中禁止乘员乘坐在向下折叠 的座椅靠背顶部。这不是合适的就坐位 置，而且不适合使用安全带。一旦发生 事故或紧急制动，可能导致严重或致命 人身伤害。 • 在向下折叠的座椅靠背上装载的物品高 度不能高于前座椅靠背的顶部。否则当 车辆紧急制动时，物品会向前滑动，造 成乘员严重伤害或车辆损坏。 OSQC031008 3. 拉起座椅靠背顶部的座椅靠背折叠杆 (1)。 OSQC031009 OSQC031030 向前下方折叠后座椅靠背： 1. 将前座椅靠背置于直立位置，如有必要 向前滑动前座椅。 2. 将后座椅头枕降低至最低位置。 3-10 4. 向前下方折叠座椅靠背。 5. 要使用后座椅，提起后座椅靠背并向 后推动。牢固推动座椅靠背直至发出咔 嗒声锁定。确定座椅靠背锁定在正确位 置。 03 警告 扶手(如有配备) 将后座椅靠背从折叠位置返回到直立位置 时，抓住座椅靠背顶部并缓慢将其移动到 直立位置。推动座椅靠背的顶部，确定座 椅靠背牢固锁定在直立位置。如果座椅靠 背没有锁定，一旦车辆紧急制动或发生碰 撞事故，因座椅靠背松动而使行李箱内的 物品向前冲击乘员，导致严重或致命人身 伤害。 警告 不要在后座椅上放置物品。因为这些物品 不能牢固固定，当车辆发生碰撞事故时， 物品会被抛出冲击乘员造成严重伤害甚至 死亡。 OSQC031028 扶手位于后座椅的中央。要使用扶手，从 座椅靠背上向下拉下扶手。 警告 无论是装货还是卸货，一定要停止发动 机，把变速杆挂入“P(驻车)”档并牢固 啮合驻车制动器。如果不采取这些措施， 一旦不经意将变速杆挂入其它档位，车辆 会意外移动。 3-11 安全系统 头枕 参考 车辆的前座椅和后座椅都配备了可调式头 枕。头枕不仅能为乘员提供舒适的乘坐环 境，更重要的是在发生事故时，尤其是发 生追尾碰撞事故时，能保护乘员的颈椎， 防止颈椎、颈部、脊椎和其它部位受到伤 害。 为了防止头枕损坏，禁止敲击或硬拉动头 枕。 警告 为了避免事故中导致严重或致命人身伤害 的危险性，调整头枕位置时，请遵守下列 安全注意事项： • 驾驶车辆前，一定要把所有乘员乘坐的 座椅头枕调整到适当位置。 ODN8039067L • 调整头枕位置，使头枕的中间部位与乘 员的眼睛上部同高。 • 车辆行驶期间，严禁调整驾驶员座椅头 枕的位置。 • 调整头枕位置，使其尽可能接近乘员的 头部，禁止使用能使乘员的身体远离座 椅靠背的座垫等。 • 调整头枕位置后，确定头枕牢固锁定在 适当位置。 3-12 注意 在后座椅上没有乘员乘坐时，将后座椅头 枕降低至最低位置。如果后座椅头枕过 高，会影响驾驶员的车辆后方视野。 03 参考 前座椅头枕 ODH033105L OHI038136 驾驶员和副驾驶座椅上配备了可调式头 枕，确保乘员安全及舒适。 在头枕和座椅均在升高位置状态，如果向 前倾斜座椅靠背，头枕可能碰在遮阳板或 车顶内衬上。 OSQC031010 上下调整高度 要升高头枕： 1. 向上拉起至理想位置(1)。 要降低头枕： 1. 按住头枕导管上的释放按钮(2)。 2. 降低头枕至理想位置(3)。 3-13 安全系统 ■类型[A] ■类型[A] OSQC031011 ■类型[B] OSQC031013 ■类型[B] OSQC031012 OSQC031014 拆卸/安装 要拆卸头枕，按照下述操作： 1. 操纵座椅靠背倾斜调整杆或开关(1)将 座椅靠背向后倾斜(2)至理想位置。 2. 升高头枕至极限位置。 3. 按住头枕释放按钮(3)，并向上拉出头 枕(4)。 要安装头枕，按照下述操作： 1. 将座椅靠背向后倾斜至理想位置。 2. 按住头枕释放按钮(1)，并将头枕杆(2) 插入至头枕导管孔内。 3. 调整头枕位置至适当高度。 4. 操纵座椅靠背倾斜调整或开关(3)将座 椅靠背(4)调整至理想位置。 警告 禁止任何人乘坐在拆下头枕或翻转头枕的 座椅上。 3-14 警告 安装并适当调整头枕位置后，确定头枕牢 固锁定在适当位置。 03 后座椅头枕 座椅加热器 座椅加热器(如有配备) 座椅加热器在寒冷季节加热座椅。 警告 ODH033106L * ：如有配备 在后座椅的所有就坐位置配备了头枕，确 保乘员安全及舒适。 即使座椅加热器在低温状态，也可能导致 人员严重烧伤，尤其是长时间使用时。 如果座椅太热，乘员可以感觉到，按照需 要可以关闭座椅加热器。 对于皮肤不能感受温度变化或不能感觉到 疼痛的人群应保持高度谨慎，尤其是下述 人群乘坐时： • 婴幼儿、儿童、老人、伤残人士或医院 门诊病人。 • 有敏感皮肤或易烧伤的人群。 • 疲劳人群。 • 醉酒人群。 • 服食易瞌睡药物的人群。 警告 OSQC031031 座椅加热器工作时，不要在座椅上放置毛 毯、座椅垫等隔热物品。否则，会造成座 椅加热温度过高，会导致人员灼伤或座椅 损坏。 上下调整高度 要升高头枕： 1. 向上拉起至理想位置(1)。 要降低头枕： 1. 按住头枕导管上的释放按钮(2)。 2. 降低头枕至理想位置(3)。 3-15 安全系统 参考 ■类型[B] 为了防止座椅加热器和座椅损坏： • 清洁座椅时，不要使用涂料稀释剂、 苯、酒精或汽油等溶剂。 • 不要在配备加热器的座椅上放置沉重或 尖锐物品。 • 禁止更换座套。否则会损坏座椅加热 器。 ■类型[A] OSQC051123 OSQC051037 OSQC031033 发动机运转期间，按下2个座椅加热开关 之一，加热驾驶位座椅或副驾驶座椅。 在温暖季节或不需要座椅加热器工作的 环境下，保持座椅加热开关位于“关闭 (OFF)”位置。 OSQC031033 3-16 03 • 手动温度控制 每次移动座椅加热开关时，座椅温度设 置变化如下： - 前座椅 关闭 温1档 前座椅通风(如有配备) 温2档 此时，您可手动按动加热开关设置座椅温 度。但是，会很快再次返回至自动温度控 制模式。 • 无论何时将点火开关转至[ON]位置， 座椅加热器都默认在“关闭(OFF)”位 置。但是，如果设置启用了自动舒适控 制功能，会根据车外温度，自动接通和 关闭驾驶位座椅加热器。 • 自动舒适控制(驾驶位座椅) 发动机运转时，座椅加热器根据车外温 度自动控制座椅的温度。如果按下座椅 加热开关，必须手动控制座椅加热器。 要使用此功能，在信息娱乐系统显示屏 上的设置菜单中设置启用此功能。 OSQC051037 OSQC031032 信息 信息娱乐系统软件更新后，信息娱乐系统 可能会有变化。相关信息请参考信息娱乐 系统使用手册或快速入门指南。 通风座椅系统通过座垫和座椅靠背表面上 的小通风孔鼓风来冷却前座椅。不需要座 椅通风功能工作的环境下，保持座椅通风 开关位于“关闭(OFF)”位置。发动机运 转期间，按下座椅通风开关冷却驾驶位座 椅。 3-17 安全系统 • 每次移动座椅通风开关时，座椅温度设 置变化如下： 关闭 冷1档 冷2档 • 将点火开关转至[ON]位置时，通风座椅 默认在“关闭(OFF)”状态。但是，如 果设置启用了自动舒适控制功能，会根 据车外温度，自动接通和关闭驾驶位座 椅通风功能。 • 自动舒适控制(驾驶位座椅) 发动机运转时，根据室外温度，通风座 椅自动控制座椅温度。如果按下座椅通 风开关，必须手动控制座椅加热器。要 使用此功能，在信息娱乐系统显示屏上 的设置菜单中设置启用此功能。 信息 信息娱乐系统软件更新后，信息娱乐系统 可能会有变化。相关信息请参考信息娱乐 系统使用手册或快速入门指南。 3-18 参考 为了防止座椅通风功能损坏： • 仅在暖风&空调控制系统运行状态，使 用座椅通风功能。如果在暖风&空调控 制系统停止状态长时间使用座椅通风功 能，会导致座椅通风功能故障。 • 清洁座椅时，不要使用涂料稀释剂、 苯、酒精或汽油等溶剂。 • 避免液体喷溅到前座椅和座椅靠背表面 上。否则，会因通风孔堵塞，使通风座 椅不能正常工作。 • 不要在座椅下部放置物品，如塑料袋、 报纸等。否则，会因进气口堵塞，使通 风座椅不能正常工作。 • 禁止更换座套。否则会损坏座椅通风系 统。 • 如果通风座椅不工作，重新起动车辆。 如果没有变化，请北京现代授权经销商 检查车辆。 03 座椅安全带 在下述内容中说明如何正确使用安全带， 以及使用安全带时禁止操作事项和安全注 意事项。 安全带安全注意事项 驾驶车辆前，驾驶员一定要佩戴好安全 带，并确定所有乘员都佩戴好安全带。气 囊(如有配备)的设计是辅助安全带起保护 作用，而不是替代安全带的保护装置，大 多数国家要求所有车辆乘员必须佩戴好安 全带。 警告 车辆行驶时，所有乘员必须佩戴好安全 带。使用安全带时，请遵守下列安全注意 事项： • 未满13岁的儿童必须乘坐在后座椅上。 • 禁止儿童乘坐在副驾驶座椅上。如果13 岁或以上的儿童必须乘坐在副驾驶座椅 上，将副驾驶座椅移动到最后位置，并 且必须将儿童始终正确约束在座椅上。 • 禁止将婴幼儿或儿童抱坐在乘员膝盖 上。 • 车辆行驶期间，禁止坐在座椅靠背倾斜 的座椅上。 • 禁止2人或以上儿童共享座椅或安全 带。 • 禁止将肩部安全带束带佩戴在胳膊下方 或置于身后。 • 禁止用安全带固定易碎物品。如果紧急 制动或受到冲击，安全带会损坏物品。 • 禁止使用扭曲的安全带。安全带束带扭 曲时，一旦发生事故，不能正常保护乘 员。 • 安全带束带或部件损坏时，禁止使用安 全带。 • 禁止将安全带卡扣扣入其它扣环内。 • 驾驶车辆时，不要解开安全带。否则， 可能造成车辆失控，而引发意外事故， 导致严重或致命人身伤害。 • 确定扣环内没有干扰安全带锁止机构的 杂物。如果扣环内有杂物，会导致扣环 锁止机构不能正常锁止，无法安全佩戴 安全带。 • 禁止私自改装或加装任何安全带系统。 否则，可能导致安全带调整机构不能正 确消除松弛部分，或者阻碍消除安全带 松弛的调整操作。 警告 安全带损坏或安全带总成不能正常工作 时，必须更换损坏的部件： • 安全带束带磨损、污染或损坏。 • 零部件损坏。 • 如果在佩戴好安全带的状态，车辆发生 了事故，即使安全带束带或总成无明显 损坏也要更换。 3-19 安全系统 安全带警告灯 安全带警告 ■仪表盘(驾驶位座椅和副驾驶座椅) 1GQA2083 驾驶位安全带警告灯 驾驶位安全带警告灯作为提示驾驶员的 装置，每次将发动机起动/停止按钮转至 [ON]位置时，无论是否佩戴驾驶位安全 带，驾驶位安全带警告灯都要亮约6秒 钟，同时发出警报声约6秒钟。此时，如 果没有佩戴安全带，发出警报声约6秒 钟。 如果在将发动机起动/停止按钮转至[ON] 位置时没有佩戴安全带，或者安全带在将 发动机起动/停止按钮转至[ON]位置后被 解开，对应的安全带警告灯亮，直至佩戴 好安全带。 如果在没有佩戴安全带状态开始驾驶车 辆，或在以20km/h以下的速度驾驶车辆时 解开安全带，对应安全带警告灯持续亮直 至佩戴好安全带。 如果在没有佩戴安全带状态持续驾驶车 辆，或在以20km/h以上的速度驾驶车辆 时解开安全带，安全带警报声响约100秒 钟，并且对应的警告灯闪烁。 3-20 副驾驶安全带警告灯 副驾驶安全带警告灯作为提示副驾驶乘员 的装置，每次将发动机起动/停止按钮转 至[ON]位置时，无论是否佩戴安全带，副 驾驶安全带警告灯都要亮约6秒钟。 如果在将发动机起动/停止按钮转至[ON] 位置时没有佩戴安全带，或者安全带在将 发动机起动/停止按钮转至[ON]位置后被 解开，对应的安全带警告灯亮，直至佩戴 好安全带。 如果在没有佩戴安全带状态开始驾驶车 辆，或在以20km/h以下的速度驾驶车辆时 解开安全带，对应安全带警告灯持续亮直 至佩戴好安全带。 如果在没有佩戴安全带状态持续驾驶车 辆，或在以20km/h以上的速度驾驶车辆 时解开安全带，安全带警报声响约100秒 钟，并且对应的警告灯闪烁。 信息 • 即使副驾驶座椅上没有乘员乘坐，副驾 驶安全带警告灯仍闪烁或亮约6秒钟。 • 在副驾驶座椅上放置物品时，副驾驶安 全带警告功能工作。 03 肩/胯部安全带 安全带乘员保护系统 警告 OHI038140 OHI038182L 如果安全带束带的位置不良，会增大发生 事故时乘员受到严重伤害的危险性。调整 安全带时，请遵守下列安全注意事项： • 佩戴胯部安全带时，尽量降低绕过臀 部，而不是腰部，确保胯部安全带舒 适。这可在发生碰撞时，您的强壮骨盆 部位承受碰撞冲击力，以此能降低受到 内伤的几率。 • 如图所示，将一条胳膊置于肩部安全带 下方，而将另一条胳膊置于肩部安全带 上方。 • 一定要将肩部安全带固定锚锁定在适当 高度位置。 • 禁止肩部安全带绕过您的颈部或脸部。 佩戴好安全带： 从卷带器中拉出安全带，并将金属卡扣 (1)插入扣环(2)。当发出一声“咔嗒”声 响时表示卡扣锁入到扣环中。 OHI038137 应将胯部安全带(1)部分绕过您的臀部， 将肩部安全带(2)部分绕过您的胸部。 用手调整胯部安全带位置后，安全带自动 调整至正确长度，从而能适贴地围绕在您 的臀部周围。如果您缓慢轻松前倾，安全 带会伸长使您能活动。 如果紧急制动或受到冲击，安全带会锁 定。如果您前倾得太快，安全带也会锁 定。 3-21 安全系统 参考 后中央座椅安全带 如果不能从卷带器中平滑拉出安全带，稳 固拉动安全带并释放。 释放后，可以平滑拉出安全带。 OSQC031029 使用后中央座椅安全带时，必须使用 有“CENTER”标记的扣环。 OHI038142 解开安全带： 按下锁止扣环上的释放按钮(1)。 解开安全带时，安全带自动收回到卷带器 中。如果安全带没有自动收回到卷带器 中，检查安全带是否打结，然后重试。 3-22 信息 如果不能从卷带器中拉出安全带，稳固拉 动安全带并释放。释放后，可以平滑拉出 安全带。 03 安全带拉紧器(驾驶位和副驾驶) OHI038143L 您车辆配备了驾驶位和副驾驶安全带拉紧 器。配备此拉紧器的目的是，为了在发生 一定程度的正面碰撞事故时确保安全带紧 固乘员的身体。当发生正面碰撞事故，其 严重性达到一定程度时，安全带拉紧器会 与气囊一起启动工作。 如果车辆紧急制动或乘员身体快速前倾， 安全带卷带器会锁定。 在一定程度的正面碰撞中，安全带拉紧器 启动，拉动安全带紧固乘员的身体。 安全带拉紧器启动时，如果安全带拉紧器 系统检测到驾驶位或副驾驶安全带的张力 过大，卷带拉紧器内的负荷限制器释放受 影响安全带上的一些压力。 警告 • 始终正确坐在座位上并佩戴好安全带。 • 禁止使用松动或扭曲的安全带。安全带 束带松动或扭曲时，一旦发生事故，不 能正常保护乘员。 • 禁止在扣环附近放置物品。否则，会给 扣环的操作带来不利影响，可能导致扣 环不能正常固定安全带。 • 安全带拉紧器启动或发生意外事故后， 一定要更换安全带拉紧器。 • 禁止私自检查、维修或更换安全带拉紧 器。必须将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商 进行。 • 禁止敲击安全带总成。 警告 在安全带拉紧器启动后，几分钟内不要接 触此部件。因车辆发生碰撞事故等导致 安全带拉紧器启动时，其部件的温度会很 高，不注意会导致烧伤。 注意 如果对车身前端区域进行车身修理作业， 可能导致安全带拉紧器系统故障。因此， 我们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 3-23 安全系统 参考 OHI038175L 安全带拉紧器系统主要包括以下部件，它 们的位置如上图所示： (1) 辅助保护系统气囊警告灯 (2) 卷带拉紧器(前) (3) 辅助保护系统控制模块 参考 因为辅助保护系统气囊的传感器与安全带 拉紧器系统相连接，所以将点火开关转至 [ON]位置时，仪表盘上的辅助保护系统气 囊警告灯亮约6秒钟，然后熄灭。 如果安全带拉紧器系统不能正常工作，即 使辅助保护系统的气囊系统没有故障，辅 助保护系统气囊警告灯也会保持亮。如果 辅助保护系统气囊警告灯不亮、或者持续 亮、或者在车辆行驶中亮，我们建议您尽 快将安全带拉紧器系统或辅助保护气囊系 统有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 3-24 • 安全带拉紧器会在一定的正面碰撞、侧 面碰撞事故中启动。 • 安全带拉紧器启动时，会发出很大的响 声，而且在车内看到烟雾、灰尘。这些 烟雾、灰尘是正常操作产生的，并无危 险。 • 尽管这些烟雾、灰尘无毒，但如果长 时间接触可能会引起皮肤过敏和呼吸不 适。因此，一旦发生事故而安全带拉紧 器启动，立即彻底清洗所有暴露在外的 皮肤。 03 安全带附加安全注意事项 怀孕期间使用安全带 孕妇一定要使用安全带。保护腹中胎儿的 最佳方法是，始终佩戴好安全带，以此保 护自己和胎儿。 孕妇应始终佩戴肩部-胯部安全带。肩部 安全带要绕过您的胸部，定位在您的乳房 之间，并远离您的颈部。将胯部安全带置 于您的腹部下方，使其能适贴地绕过您的 臀部和盆骨，位于腹部圆形部位下方。 警告 • 车辆紧急制动或发生事故时，孕妇或病 人的腹部更容易受到撞击。如果您在怀 孕期间乘坐的车辆发生交通事故，请立 即就医。 • 为了避免事故中未出生胎儿受到严重或 致命伤害的危险，禁止孕妇将安全带的 胯部安全带部分绕过腹中胎儿所在的腹 部或其上方。 儿童使用安全带 婴幼儿和较小儿童 多数国家制定有车载儿童保护系统有关的 法规，规定儿童乘坐车辆时必须使用符合 法规要求的包括儿童增高垫在内的儿童保 护装置(儿童保护座椅)。不同国家对可使 用安全带替代儿童保护座椅的儿童年龄有 不同规定。因此您必须了解国家专门规 定，及您驾车所在国家专门规定，必须在 车辆后座椅上正确放置和安装婴幼儿和儿 童保护座椅。详细信息请参考本章的“儿 童保护系统”部分。 警告 一定要使用适合儿童身高和体重的儿童保 护座椅，以此能适当保护婴幼儿和小儿 童。 为了避免儿童和乘员受到严重或致命伤 害，车辆行驶期间禁止将儿童抱坐在膝盖 上或臂弯里。否则，事故中产生的猛烈冲 击力会使儿童脱离您的怀抱，撞击在内饰 上。 乘坐在后座椅上接受符合国家安全标准规 定的儿童保护座椅正确保护的较小儿童能 在事故中受到最佳保护，避免受到伤害。 购买儿童保护座椅前，确定要购买的儿童 保护座椅有证明符合国家安全标准的标 签。儿童保护座椅必须适合儿童的身高和 体重。检查儿童保护座椅标签中的相关信 息，请参考本章的“儿童保护系统”部 分。 3-25 安全系统 较大儿童的保护 受伤人员的安全带使用 如果儿童小于13岁并且已大到无法使用儿 童增高垫，就必须始终乘坐在后座椅上， 并使用有效的胯部/肩部安全带。安全带 应横跨过大腿上部并适贴地绕过肩部和胸 部，安全保护儿童。要频繁检查安全带定 位状态，因儿童的蠕动会使安全带偏离正 确位置。如果儿童接受后座椅上正确儿童 保护座椅的保护，则能在事故中给儿童提 供最佳安全保护。 如果较大儿童(大于13岁)必须乘坐在前座 椅上，则这些儿童必须接受有效胯部/肩 部安全带的正确保护，并把座椅移动到最 后位置。 如果肩部安全带部分轻微接触儿童的颈部 或脸部，可试着将儿童移向车辆中央。如 果肩部安全带还接触到儿童的脸部或颈 部，就必须就坐在后座椅上安装的适当增 高垫上。 转送伤员时应使用安全带， 具体事宜谨遵医嘱。 警告 • 一定要确定较大儿童佩戴好安全带并已 经适当调整。 • 禁止肩部安全带接触儿童的颈部或脸 部。 • 禁止两人或以上儿童共用一条安全带。 3-26 一人一条安全带 禁止两人(包括儿童)共用一条安全带，否 则在发生意外时会增大受伤严重性。 禁止躺卧 车辆行驶时，坐在靠背倾斜的座椅上很危 险。即使佩戴好安全带，如果座椅靠背处 于倾斜状态，极大地降低保护系统(安全 带和气囊)的乘员保护作用。 安全带束带必须舒适绕在胯部和胸部，以 便提供正确的保护。因为坐姿不当，在发 生事故时，乘员会被抛起撞在安全带上， 导致颈部伤害或其它伤害。 座椅靠背越倾斜，乘员臀部从胯部安全带 下部滑出或乘员颈部撞到肩部安全带的几 率就越大。 警告 • 车辆行驶时，禁止乘坐在座椅靠背倾斜 的座椅上。 • 在座椅靠背倾斜的情况下乘车会增大碰 撞事故或紧急制动中乘员受到严重或致 命伤害的几率。 • 驾驶员和乘员应始终靠后乘坐在座椅 上，正确佩戴好安全带并保持座椅靠背 处于直立位置。 • 驾驶员和乘员必须始终紧靠在座椅靠背 上乘坐，保持座椅靠背处于直立位置并 正确佩戴好安全带。 03 安全带保护 禁止分解或改装安全带系统。另外，确定 安全带及安全带硬件没有被座椅铰链、车 门或其它滥用操作损坏。 定期检查 要求定期检查所有安全带的各种磨损或损 坏情况，尽快更换损坏的部件。 保持安全带清洁干燥 安全带要保持清洁干燥。如果安全带脏 污，请使用温和肥皂溶液和温水清洗。不 要使用漂白粉、染剂、强性洗涤剂或磨 料，因为这可能使安全带的纤维成分受损 和变弱。 更换安全带时 如果车辆发生了交通事故，应更换整个安 全带总成或组件。即使没有发现损坏，也 要更换。更详细信息请联络北京现代授权 经销商。 3-27 安全系统 儿童保护系统(CRS) 推荐：儿童应始终乘坐在后座椅 上 警告 一定要使儿童乘坐在后座椅上接受正确保 护，除非停用副驾驶正面气囊。 所有年龄段的儿童乘坐在后座椅上接受保 护时安全性都较高。乘坐在副驾驶座椅上 的儿童会受到展开气囊的强力冲撞，导致 严重或致命人身伤害。 不满13岁的儿童乘坐车辆时，必须乘坐在 后座椅上，并且必须正确启用保护装置， 这可以最小化在事故、紧急制动或突然移 动中受伤的几率。根据事故统计，在正确 启用保护装置的前提下，让儿童乘坐在后 座椅上会比乘坐在前座椅上能受到更好的 保护。大到不能使用儿童保护座椅的儿童 必须使用提供的安全带。 多数国家制定了儿童保护座椅法规，要求 儿童应乘坐在批准的儿童保护座椅中。不 同国家对可使用安全带替代儿童保护座椅 的儿童年龄或身高/体重限制有不同的法 律规定，所以您应了解国家的专门规定， 以及您驾驶车辆所在国家的专门规定。 3-28 必须在车辆后座椅上正确放置和安装儿童 保护座椅。必须使用符合国家安全标准规 定的商售儿童保护座椅。 儿童保护系统通常设计为使用胯部安全带 或胯部/肩部安全带的胯部安全带部分， 或使用车辆后座椅上的顶部固定锚和/或 ISOFIX固定锚牢固固定在车辆座椅上。 儿童保护座椅(CRS)始终安装在后座 椅上 婴幼儿和较小儿童必须接受适当脸朝后或 脸朝前儿童保护座椅的保护，这些儿童 保护座椅必须适当牢固固定在车辆后座椅 上。仔细阅读并遵守儿童保护座椅制造商 提供的儿童保护座椅安装和使用说明。 警告 • 严格遵守儿童保护座椅制造商的儿童保 护座椅安装和使用说明。 • 一定要使儿童接受儿童保护座椅的适当 保护。 • 禁止使用“挂”在座椅靠背上的婴幼儿 携带装置或儿童安全座椅，因为在事故 中这些装置不能提供足够的安全保护。 • 发生事故后，我们建议您将儿童保护系 统、安全带、ISOFIX固定锚和顶部拴带 固定锚有关的所有检查、维修和更换工 作交由北京现代授权经销商进行。 03 选购儿童保护座椅(CRS) 为您的孩子选购儿童保护座椅时，一定要 遵守下列事项： • 确定要购买的儿童保护座椅有证明符合 国家安全标准的标签。 • 选择符合您孩子身高和体重的儿童保护 座椅，能在儿童保护座椅标签或说明书 中找到此类信息。 • 选择适合车辆座位(适合儿童保护座椅 安装的位置)的儿童保护座椅。 • 仔细阅读并遵守儿童保护座椅制造商提 供的儿童保护座椅安装和使用说明，以 及所有安全注意事项。 儿童保护座椅类型 儿童保护座椅主要有三种类型：脸朝后儿 童保护座椅、脸朝前儿童保护座椅和增高 垫。这些类型均根据儿童的年龄、身高和 体重进行分类。 OSQC031015 脸朝后儿童保护座椅 脸朝后儿童保护座椅的靠背始终约束婴幼 儿的背部来提供保护。儿童保护座椅的护 带系统将儿童牢固固定在儿童保护座椅 内，当发生碰撞事故时，一直保持婴幼儿 处于儿童保护座椅的保护中，以此降低作 用在婴幼儿脆弱的颈部和脊椎上的作用 力。 所有不满1岁的婴幼儿都必须乘坐在脸朝 后儿童保护座椅中。脸朝后儿童保护座椅 有不同类型：婴幼儿专用儿童保护座椅， 仅能使用脸朝后儿童保护座椅；可变换3 合1儿童保护座椅，通常在脸朝后位置上 有身高和体重限制，以此允许驾驶员长期 保持孩子在脸朝后乘坐状态。 只要儿童符合儿童保护座椅制造商规定的 身高和体重限制范围，就应一直使用脸朝 后儿童保护座椅。 3-29 安全系统 安装儿童保护座椅(CRS) 警告 安装儿童保护座椅时： 一定要仔细阅读并遵守儿童保护座椅制造 商提供的使用说明。 如果不遵守安全警告和说明，发生事故时 会导致严重或致命人身伤害。 OSQC031016 脸朝前儿童保护座椅 脸朝前儿童保护座椅利用护带约束儿童的 身体。使用护带保持儿童处于脸朝前儿童 保护座椅中，直到儿童达到儿童保护座椅 制造商规定的最高身高或体重限制为止。 一旦儿童大到不能使用脸朝前儿童保护座 椅时，应为您的孩子准备增高垫。 增高垫 增高垫是设计来提高车辆安全带系统佩戴 合适度的保护系统。利用增高垫能将安全 带佩戴在适当位置，以便安全带正确佩戴 在孩子身体的较强壮部位上。您的孩子应 一直使用增高垫，直至孩子大到不用增高 垫也能接受安全带的正确保护。 为了能正确佩戴安全带，必须使胯部安全 带适贴绕过大腿上部，而不是腹部。肩部 安全带应适贴绕过肩部和胸部，而不是绕 过颈部或脸部。不满13岁的儿童乘坐时， 必须正确启用保护装置，这可以最小化在 事故、紧急制动或车辆突然移动中受伤害 的几率。 3-30 警告 如果车辆头枕妨碍儿童保护座椅的正确安 装，应调整影响头枕的位置，或者完全拆 除头枕。 车主选择适当儿童保护座椅，并确定儿童 保护座椅适合车辆后座椅，应根据儿童保 护座椅制造商的说明安装儿童保护座椅。 要正确安装儿童保护座椅，有三个基本步 骤： • 将儿童保护座椅正确固定在车辆上。 必须使用胯部安全带，或者胯部/肩部 安全带的胯部安全带部分，或者使用 ISOFIX顶部拴带固定锚和/或ISOFIX固 定锚和/或腿撑，牢固固定儿童保护座 椅。 03 • 确定牢固固定儿童保护座椅。在车 辆上安装儿童保护座椅后，试着向 前/后/左/右推动儿童保护座椅，加以 确认儿童保护座椅牢固固定在车辆座椅 上。如果使用安全带固定儿童保护座 椅，应尽可能拉紧安全带束带进行固 定，但左右方向会稍微移动。 安装儿童保护座椅时，调整车辆座椅( 上/下/前/后)，使儿童能以舒适方式使 用儿童保护座椅。 将儿童牢固在儿童保护座椅内。遵守儿 • 将儿童牢固在儿童保护座椅内。 童保护座椅制造商的使用说明，使用儿 童保护座椅上的护带将儿童牢固固定在 儿童保护座椅内。 注意 密闭车辆内的儿童保护座椅可能会变得非 常热。为了避免灼伤，将儿童安置在儿童 保护座椅内前，检查就坐表面、金属件的 温度。 用于儿童保护座椅的ISOFIX固定锚和 顶部拴带固定锚(ISOFIX固定锚系统) ISOFIX系统在车辆行驶期间和发生事故 时，牢固固定儿童保护座椅。此系统使儿 童保护座椅的安装更容易，并降低儿童保 护座椅的安装不良可能性。ISOFIX系统使 用车辆上的固定锚和儿童保护座椅上的固 定器进行连接，ISOFIX系统消除了使用安 全带将儿童保护座椅固定在后座椅上的需 要。 ISOFIX固定锚是在车辆上装配的金属棒 环。在每个ISOFIX就坐位置装配有两个下 部固定锚，并在儿童保护座椅上提供下部 固定器。 要在您车辆上使用ISOFIX系统，您必须选 用配备ISOFIX固定器的儿童保护座椅。( 按照ECE-R44或ECE-R129法规规定，如果 有车辆专门批准或通用批准，仅能使用 ISOFIX固定型儿童保护座椅。) 儿童保护座椅制造商为您提供了配备 ISOFIX固定锚所需固定器的儿童保护座椅 使用方法说明。 3-31 安全系统 ODH033067 在后座椅的左/右外侧就坐位置提供了 ISOFIX固定锚，它们的位置如图所示。中 央后座椅就坐位置没有提供ISOFIX固定 锚。 警告 不要试图在后中央座位上使用ISOFIX固定 锚安装儿童保护座椅，没有为此座位提供 ISOFIX固定锚。如果使用外侧座椅固定锚 在后中央座位上安装儿童保护座椅，会损 坏ISOFIX固定锚。 3-32 OSQC031017 [A]：ISOFIX固定锚位置指示器 [B]：ISOFIX固定锚 ISOFIX固定锚符号位于左右后座椅座垫 上，用于识别您车辆内ISOFIX固定锚的位 置(参考图内箭头)。 两后外侧座椅上，除了在后座椅背面配备 了对应的顶部固定锚外，还配备了一对 ISOFIX固定锚。 (需要使用连接到后座椅背面的顶部固定 锚来额外固定有ECE-R44或ECE-R129通用 批准的儿童保护座椅。) ISOFIX固定锚位于后左侧/后右侧座椅的 座椅靠背与座垫之间。 要使用ISOFIX固定锚，按下ISOFIX固定锚 盖的上部。 03 使用“ISOFIX固定锚系统”紧固儿童 保护座椅 执行下列操作，在后左侧/后右侧座椅上 安装ISOFIX-兼容儿童保护座椅： 1. 把安全带扣环放置在远离ISOFIX固定锚 的位置。 2. 清除在儿童保护座椅与ISOFIX固定锚之 间妨碍牢固连接的其它物体。 3. 将儿童保护座椅置于车辆座椅上，根据 儿童保护座椅制造商提供的说明，将儿 童保护座椅连接到ISOFIX固定锚上。 4. 遵守儿童保护座椅制造商的儿童保护座 椅上ISOFIX固定器到ISOFIX固定锚的正 确安装和连接说明。 警告 使用ISOFIX系统时，请遵守下列安全注意 事项： • 仔细阅读并遵守随儿童保护座椅提供的 所有安装说明。 • 必须扣好所有不使用的后座椅安全带， 并完全收回儿童保护座椅后方的安全 带束带，以防儿童碰触或抓握玩耍。如 果肩部安全带束带缠绕在儿童的颈部周 围，且安全带变紧，会导致儿童窒息。 • 禁止在一个固定锚上装配两个或以上的 儿童保护座椅。否则，可能会导致固定 锚松动或破裂。 • 发生事故后，我们建议您一定要请北京 现代授权经销商检查ISOFIX系统。因为 事故会损坏ISOFIX系统，导致ISOFIX系 统不能牢固固定儿童保护座椅。 3-33 安全系统 使用“顶部拴带固定锚”系统紧固儿 童保护座椅 OSQC031018 儿童保护座椅顶部拴带固定锚位于后窗台 上。 OSQC031036 1. 将儿童保护座椅的拴带置于座椅靠背上 方。 对于配备可调整头枕的车辆来说，把顶 部拴带置于头枕下方和头枕两柱之间， 否则把顶部拴带置于座椅靠背顶部上 方。 2. 按照您的儿童保护座椅制造商提供的使 用说明将顶部拴带紧固在顶部拴带固定 锚上，将儿童保护座椅牢固固定在座椅 上。 3-34 警告 连接顶部栓带时，请遵守下列安全注意事 项： • 仔细阅读并遵守随儿童保护座椅提供的 所有安装说明。 • 禁止在一个ISOFIX顶部栓带固定锚上装 配两个或以上的儿童保护座椅。否则， 可能会导致固定锚松动或破裂。 • 禁止将顶部拴带系在正确顶部拴带固定 锚以外的其它部件上。否侧不能正确稳 固儿童保护座椅。 • 儿童保护座椅固定锚设计为仅经得起正 确装配的儿童保护座椅施加的负载。 禁止将它们用于成人安全带或系带的固 定方面，也禁止用来在车辆上固定任何 物品或设备。 03 根据联合国法规，安全带&ISOFIX固定型儿童保护座椅(CRS)对车辆各座位的适 用性 (车辆用户和儿童保护座椅(CRS)制造商使用的信息) • 是：适用于指定儿童保护座椅分类的装配。 • 否：不适用于指定儿童保护座椅分类的装配。 • “-”：不可用 儿童保护座椅分类 座位 1 2 3 - - - 是 是 是1) F, R F, R F, R i-Size CRS ISOFIX CRF： F2，F2X， R1，R2 - - 否 是 否 是 新生儿睡篮 (ISOFIX横向 CRS) ISOFIX CRF： L1，L2 - - 否 否 否 否 ISOFIX婴幼 儿*CRS (*：ISOFIX婴儿 CRS) ISOFIX CRF： R1 - - 否 是 R 否 是 R ISOFIX CRF： F2，F2X， R2，R2X - - 否 是 F, R 否 是 F, R ISOFIX幼童 CRS–大尺寸* (*：非儿童增 高垫) ISOFIX CRF： F3，R3 - - 否 是 F， R2) 否 是 F， R2) 增高垫-减宽型 ISO CRF： B2 - - 否 是3) 否 是3) 增高垫-全宽型 ISO CRF： B3 - - 否 是3) 否 是3) 通用安全带固定型儿童保 护座椅 ISOFIX幼童 CRS–小尺寸 4 5 座位 6 F：脸朝前 R：脸朝后 OCN7030068L 3-35 安全系统 座椅编号 车内位置 座椅编号 车内位置 1 前左 4 2排左侧 2 前中央 5 2排中央 3 前右 6 2排右侧 参考1)： 5号就坐位置不适用于配备腿撑型儿童保护座椅的装配。 参考2)： ISOFIX幼童型脸朝后大型儿童保护座椅装配。 - 驾驶位座椅：应将座椅移至中间位置。(1号就坐位置) - 副驾驶座椅：应将座椅移至最前位置。(3号就坐位置) 参考3)： 要安装增高垫，应拆卸座椅头枕。 * 除非禁用副驾驶正面气囊，否则严禁在副驾驶座椅上安装脸朝后儿童保护座椅。 * 半通用或车辆专用儿童保护座椅(ISOFIX或安全带固定型)请参考儿童保护座椅使用手 册记录的车辆列表。 3-36 03 使用胯/肩部安全带牢固固定儿童保 护座椅 不使用ISOFIX系统时，所有儿童保护座椅 必须使用胯/肩部安全带的胯部安全带部 分牢固固定在车辆后座椅上。 OHI038146 2. 把胯/肩部安全带卡扣卡入到扣环内， 直到听到“咔嗒”声为止。 信息 OHI038145 使用胯/肩部安全带安装儿童保护座椅 执行下列操作，在后座椅上安装儿童保护 座椅： 1. 把儿童保护座椅放置在后座椅上，并 按照儿童保护座椅制造商的说明，使胯 部/肩部安全带环绕或穿过儿童保护座 椅，确认安全带束带没有扭结。确认安 全带束带没有扭曲。 必须正确定位扣环释放按钮，以便在紧急 情况下迅速操作。 信息 使用后中央座椅安全带时，请参考本章节 的“后中央座椅安全带”部分。 OHI038183L 3. 向下按动儿童保护座椅，将肩部安全带 束带的松弛部分收回到卷带器内，尽可 能紧地收回安全带束带，以此完全消除 松弛部分。 4. 推拉儿童保护座椅，确认安全带牢固固 定儿童保护座椅。 如果儿童保护座椅制造商建议顶部拴带和 胯部/肩部安全带配合使用，请参考3-35 页。 要拆卸儿童保护座椅，按下扣环上的释放 按钮后，拉出儿童保护座椅的胯部/肩部 安全带使安全带完全收缩。 3-37 安全系统 安全带固定型儿童保护座椅对各座位的适用性 根据ECE法规的，“通用”类安全带固定型儿童保护座椅对车辆各座位的适用性，请使 用有官方批准并且适宜儿童的儿童保护座椅。 使用儿童保护座椅时，参考下表。 量组 座位 副驾驶 后外侧 后中央 0：10kg以下 (0 - 9个月) X U U 0+：13kg以下 (0 - 2岁) X U U I：9kg~18kg (9个月- 4岁) X U U II & III：15kg~36kg (4 - 12岁) X U U U： 适用于批准本量组内使用的“通用”类儿童保护座椅 UF：适用于批准本量组内使用的脸朝前“通用”类儿童保护座椅 X： 座椅位置不适合本量组儿童。 3-38 03 气囊 - 辅助保护系统 实际车辆内的气囊配置可能与图示不同。 OSQC031019 1. 驾驶位正面气囊 2. 副驾驶正面气囊 3. 侧气囊 4. 侧气帘* * ：如有配备 3-39 安全系统 本车辆在驾驶位和副驾驶上配备了辅助保护气囊系统。 正面气囊设计为辅助三点式安全带起保护作用。为使气囊提供保护作用，在车辆行驶期 间必须佩戴好安全带。 如果没有佩戴安全带，会在发生事故时导致严重伤害甚至死亡。气囊只是辅助安全带的 装置，不能取代安全带的作用。气囊也不是在所有的碰撞事故中都展开，在某些事故 中，只有安全带能保护您。 警告 气囊安全注意事项 每次旅程、每个时间、每个人都必须佩戴好安全带，安装好儿童保护座椅。即使配备气 囊，如果您在气囊展开时没有正确佩戴好安全带或根本没有佩戴安全带，仍会导致严重 或致命人身伤害。 禁止在前座椅上安装儿童保护座椅或增高垫来安置婴幼儿或儿童。否则，气囊展开时会 强力撞击婴幼儿或儿童，导致严重或致命人身伤害。 未满13岁的儿童必须乘坐在后座椅上。对任何年龄段的儿童而言，后座位是最安全的就 坐位置。如果13岁或以上的儿童必须乘坐在前座椅上，必须接受安全带的正确保护，并 将前座椅尽量向后移到远离正面气囊的展开范围。 所有乘员必须乘坐在靠背直立的座椅上，并且坐在座垫中央、紧靠靠背保持直立坐姿， 佩戴好安全带，舒适伸展腿部，脚踏在底板上，直至车辆停车和停止发动机。如果乘员 在车辆碰撞中脱离正确位置，猛然展开的气囊会强力撞击乘员，导致严重或致命人身伤 害。 您和乘员必须避开气囊展开范围就坐，不要倚靠在接近气囊的位置，也不要倚靠在车门 或底板控制台上。 将您的座椅尽量向后移动到既能远离正面气囊展开范围，但仍能保持正常车辆操控的位 置。 3-40 03 气囊在哪里? 驾驶位和副驾驶正面气囊 气囊系统包括安装在方向盘中央的驾驶位 正面气囊和安装在副驾驶前手套箱上方仪 表板内的副驾驶正面气囊。 在气囊安装部位的装饰盖上压印了“AIR BAG”字母。 安装辅助保护系统的目的是，在发生严重 性达到一定程度的正面碰撞时，给驾驶位 和副驾驶乘员提供安全带系统安全保护外 的附加保护。 ■驾驶位正面气囊 警告 OSQC031020 ■副驾驶正面气囊 OSQC031021 您的车辆在驾驶位和副驾驶就坐位置配备 了辅助保护系统(SRS)和胯部/肩部安全 带。 为了避免正面气囊展开导致严重或致命人 身伤害的危险性，请遵守下列安全注意事 项： • 必须始终佩戴好安全带，以帮助乘员保 持正确的就坐状态。 • 将您的座椅尽量向后移动到既能远离正 面气囊展开范围，但仍能保持正常车辆 操控的位置。 • 不要倚靠在车门或中央控制台上。 • 副驾驶乘员不要将腿翘起放在仪表板 上。 • 禁止在接近气囊装配位置的方向盘、仪 表板、挡风玻璃和副驾驶前仪表板附近 附加或粘贴任何物品(仪表板罩、手机 架、杯架、空气芳香剂、贴纸等)。当 车辆发生严重碰撞气囊展开时，这些物 品会被展开的气囊撞飞，导致严重或致 命人身伤害。 • 禁止在前挡风玻璃和内后视镜上附加或 加装任何物品。 3-41 安全系统 侧气囊 侧气囊不是在所有的侧面碰撞或侧翻事故 中都展开。 ■前座椅 警告 OSQC031022 OSQC031035 在车辆前座椅的靠背外侧安装了侧气囊。 安装它的目的是，给驾驶员和副驾驶乘员 提供安全带以外的额外保护。 当车辆发生一定程度的侧面碰撞时，侧气 囊才展开，它的展开取决于碰撞严重程 度。 3-42 为了避免侧气囊展开导致严重或致命人身 伤害的危险性，请遵守下列安全注意事 项： • 必须始终佩戴好安全带，以帮助乘员保 持正确的就坐状态。 • 禁止乘员倚靠在车门上或将胳膊伸出车 窗外，也禁止在车门与座椅之间放置任 何物品。 • 双手在9点钟和3点钟位置握住方向盘边 缘，以最小化手和胳膊的受伤机率。 • 不要使用任何附加的座套，使用座套会 降低或阻碍系统效果。 • 禁止在气囊上方或气囊和您之间放置物 品。也不要在气囊展开的周围区域附着 物品，如在车门、侧面门窗玻璃、前后 立柱上。 03 • 切勿在车门和座椅之间放置物品，否 则，这些物品在侧气囊展开时会变成危 险抛射物。 • 禁止在侧气囊装配位置或附近安装任何 附件。 • 不要在侧气囊标签与座垫之间放置物 品。当车辆发生严重碰撞气囊展开时， 这些物品会被展开的气囊撞飞，导致严 重或致命人身伤害。 • 点火开关在[ON]位置时不要撞击车门， 否则会导致侧气囊展开。 • 如果损坏座椅或座椅套，请北京现代授 权经销商检修系统。 侧气帘(如有配备) OCN7C030006 OSQC031034 侧气帘位于两侧的前后车门上方车顶内衬 内。 配备侧气帘的目的是，在发生一定程度的 侧面碰撞时，帮助保护前座乘员和后外侧 座椅乘员的头部。 当车辆发生一定程度的侧面碰撞时，侧气 帘才展开，它的展开取决于碰撞严重程 度。 侧气帘不是在所有的侧面碰撞或侧翻事故 中都展开。 3-43 安全系统 警告 为了避免侧气帘展开导致严重或致命人身 伤害的危险性，请遵守下列安全注意事 项： • 乘员必须佩戴好安全带，以帮助乘员保 持正确就坐状态。 • 尽量远离车门牢固固定儿童保护座椅。 • 不要在气囊装配部位上放置任何物品。 也不要在气囊展开的周围区域附着物 品，如在车门、侧面门窗玻璃、前后立 柱、车顶边梁上。 • 不要挂衣服之外的物品，尤其是坚硬或 易碎物品。否则，发生事故或气囊展开 时，导致严重或致命人身伤害。 • 禁止乘员倚靠在车门上或将胳膊伸出车 窗外，也禁止在车门与座椅之间放置任 何物品。 • 严禁私自维修或拆装侧气帘。我们建 议您将气囊系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 气囊系统如何工作? OSQC031038 辅助保护系统包含下列部件： (1) 驾驶位正面气囊总成* (2) 副驾驶正面气囊总成* (3) 侧气囊总成* (4) 侧气帘总成* (5) 卷带拉紧器总成* (6) 气囊警告灯* (7) 辅助保护系统控制模块(SRSCM)* (8) 正面碰撞传感器* (9) 侧面碰撞传感器* * ：如有配备 车辆点火开关在[ON]位置时，或奖点火开 关转至[OFF]位置后3分钟内，辅助保护系 统控制模块(SRSCM)持续监测所有辅助保 护系统部件的状态，以检测车辆是否发生 了碰撞事故，并判定其碰撞严重程度是否 需要展开气囊或启动安全带拉紧器。 3-44 03 辅助保护系统警告灯 仪表盘上的辅助保护系统气囊警告灯显示 如图所示气囊符号。辅助保护系统诊断气 囊电气系统是否存在故障，并通过此警告 灯指示气囊系统存在的潜在问题，包括正 面气囊、侧气囊和侧气帘。 警告 如果辅助保护系统存在故障，即使发生碰 撞事故，气囊不能正常展开，从而增大乘 员严重或致命人身伤害的危险性。 如果出现下列任何情况，说明辅助保护系 统存在故障： • 当点火开关转至[ON]位置时，警告灯没 有执行亮约3~6秒钟后熄灭的控制。 • 警告灯在亮约3~6秒钟后不熄灭。 • 警告灯在车辆行驶中亮。 • 警告灯在发动机运转时闪烁。 如果出现上述任意情况，我们建议您尽快 将辅助保护系统有关的所有检查、维修和 更换工作交由北京现代授权经销商进行。 在正面碰撞中，传感器检测车辆的减速 度。如果减速度超过规定界限，辅助保护 系统控制模块在规定时间内展开正面气 囊。 正面气囊设计的目的是，主要在安全带不 能提供足够保护的正面碰撞事故中辅助保 护驾驶位和副驾驶乘员。侧气囊在发生侧 面碰撞事故时展开，针对乘员人体上部提 供保护。 • 气囊仅在点火开关位于[ON]位置时或奖 点火开关转至[OFF]位置后3分钟内工作 (必要时能展开)。 • 气囊在一定的正面或侧面碰撞中展开， 以免乘员受到严重或致命人身伤害。 • 通常，气囊根据碰撞传感器检测并传 输的碰撞严重性和方向信号决定是否展 开。这两种因素决定传感器是否发出气 囊展开的电子信号。 • 正面气囊瞬时完全展开并放气。在事故 中，几乎不能看清气囊的展开操作。只 能在碰撞后看到从储存室伸出的放气后 的气囊。 3-45 安全系统 • 为了有助于提供保护，气囊必须迅速展 开。气囊在乘员碰撞到车体前的极短时 间内在乘员与车体之间展开，气囊展开 速度越快越能减少乘员受到严重或致命 伤害的危险性。因此，气囊展开瞬时高 速是设计制造气囊的必要条件。 但是，气囊高速展开也会造成某些人身 伤害，包括体表擦伤、碰伤或骨折等， 这是因为气囊高度膨胀强力撞击所致。 • 甚至在某些情况下，乘员会被正在展开 的气囊撞击，从而受到致命伤害，尤其 是乘员特别靠近气囊乘坐时。 您乘坐车辆时必须采用正确的方式，以降 低气囊展开所造成的二次伤害危险性。乘 坐位置越接近气囊，危险越大。气囊需要 展开空间，建议驾驶员在维持车辆控制的 情况下尽可能靠后乘坐，尽量使胸部与方 向盘中央之间保持远距离。 ■驾驶位正面气囊(1) ODN8039077L 当辅助保护系统控制模块(SRSCM)检测到 车辆正面碰撞严重性达到一定程度时，自 动展开正面气囊。 ■驾驶位正面气囊(2) ODN8039078L 气囊展开时，装饰盖内侧模压裂缝会在气 囊膨胀压力作用下被撕开，气囊通过撕开 口膨出展开。装饰盖进一步打开，气囊膨 出完全展开。 完全展开的气囊结合正确佩戴的安全带能 减缓驾驶位或副驾驶乘员的前冲运动，以 此降低头部和胸部的受伤几率。 3-46 03 气囊展开后会出现什么 ■驾驶位正面气囊(3) 正面气囊或侧气囊展开后，会迅速放气， 以便气囊不阻碍驾驶员透过挡风玻璃的前 方视野，也不阻碍驾驶员控制方向盘的能 力，侧气帘展开后会保持一定时间的膨胀 状态。 警告 ODN8039079L ■副驾驶正面气囊 ODN8039080L 气囊展开后，请遵守下列安全注意事项： • 在车辆发生碰撞事故后，立即打开车门 和车窗，以缩短浸在气囊展开时所释放 的烟雾及粉尘中的时间。 • 气囊展开后，不要立即触摸气囊储存区 内部件，因为展开的气囊部件的温度会 非常高。 • 一定要用冷水和温性肥皂彻底清洗所有 暴露的皮肤。 • 气囊展开后，我们建议您立即将气囊系 统有关的所有检查、维修或更换工作交 由北京现代授权经销商进行。气囊总成 设计为只能使用一次。 气囊完全展开后立即放气，使驾驶员能够 维持前方视野，并能执行转向操作或其它 控制。 警告 为了防止物品在副驾驶正面气囊展开时变 成危险抛射物： • 不要在装配副驾驶正面气囊的手套箱上 方仪表板顶部附加或粘贴任何物品(杯 架、空气芳香剂等)。 • 安装液态空气芳香剂时，不要把它放到 仪表盘附近或仪表板上面。 3-47 安全系统 气囊展开时的响声和烟雾 气囊展开时，会发出巨大响声，紧随着车 内的空气中会有烟雾及粉尘。这是正常现 象，是由气囊气体发生器引爆所致。气囊 展开后，您可能因为胸部紧贴气囊和安全 带而感觉呼吸不适，更会闻到令人不舒服 的烟雾及粉尘味道。对某些人群，粉尘会 加重哮喘等。如果您在气囊展开后感觉呼 吸困难，请立刻就医。 尽管烟雾、粉尘无毒，但可能会导致皮 肤、眼睛、鼻子、咽喉等的刺激。如果出 现这种情况，立即用冷水冲洗。如果症状 仍存在，请立即就医。 禁止在副驾驶座椅上安装儿童保护座 椅 OTLC035120 禁止在副驾驶座椅上安装儿童保护座椅。 因为气囊展开时会强力冲撞儿童或儿童保 护座椅，会导致儿童严重受伤甚至死亡。 警告 • 非常危险!禁止在配备正面气囊的座椅 上装配脸朝后儿童保护座椅！ • 禁止在配备正面主动式气囊的座椅上装 配脸朝后儿童保护座椅。否则，可能会 导致儿童严重或致命人身伤害。 • 禁止在副驾驶座椅上安装儿童保护座 椅，否则副驾驶气囊展开时会导致儿童 受到严重或致命人身伤害。 3-48 03 为什么我的气囊在碰撞中没有展 开? 气囊碰撞传感器 在某些类型的碰撞事故中，即使气囊展开 也无法提供额外保护。如车辆后部发生碰 撞或连环碰撞事故中的第二次、第三次碰 撞，或者低速碰撞等。车辆损坏仅表示吸 收了碰撞能量，而不表示是否应展开气 囊。 警告 为了避免气囊意外展开导致严重或致命人 身伤害的危险性，请遵守下列安全注意事 项： • 禁止敲击或任何物体撞击装配气囊、碰 撞传感器的部位。 • 禁止修理碰撞传感器装配部位及其周 围区域。如果碰撞传感器的装配位置、 角度发生改变，气囊在不应该展开时展 开，或在应该展开时不展开。 • 禁止安装保险杠保护装置或用非正品部 件更换保险杠，否则会给车辆的碰撞和 气囊展开功能带来不利影响。 • 拖车时将点火开关置于[LOCK/OFF]或 [ACC]位置，以免气囊意外展开。 • 我们建议您将辅助保护系统气囊有关的 所有检查、维修或更换工作交由北京现 代授权经销商进行。 3-49 安全系统 OSQC031023/OSQC031025/OSQC031024/OSQCN31026 1. 辅助保护系统控制模块* 2. 正面碰撞传感器* 3. 侧面碰撞传感器(B-立柱)* * ：如有配备 3-50 03 OSQCN031023/OSQCN031025/OSQCN031024/OSQCN031026 1. 辅助保护系统控制模块* 2. 正面碰撞传感器* 3. 侧面碰撞传感器(B-立柱)* * ：如有配备 3-51 安全系统 气囊展开条件 OSQC038035 正面气囊 正面碰撞时，正面气囊根据正面碰撞的严 重程度决定是否展开。 OSQC031039 OSQC031035 3-52 侧气囊和侧气帘(如有配备) 侧面碰撞传感器检测到碰撞时，根据侧面 碰撞的严重程度判定侧气囊、侧气帘是否 展开。 尽管驾驶位正面气囊和副驾驶正面气囊设 计为仅在车辆受到正面碰撞时展开，但它 们仍会在其它类型碰撞中正面碰撞传感器 检测到一定程度的碰撞能量时展开。尽管 侧气囊、侧气帘设计为仅在车辆受到侧面 碰撞时展开，但它们也会在其它类型碰撞 中侧面碰撞传感器检测到一定程度的碰撞 能量时展开。如果车辆的底盘碰刮在道路 上的凸起物上，可能会使气囊展开。因 此，在未经人工精加工的公路、不设计为 车辆行驶的地面上驾驶车辆时请小心，防 止气囊意外展开。 03 气囊不展开条件 OSQC031040 OSQC038038 在某些低速碰撞中，气囊可能不展开。气 囊设计为在这些情况下不展开。因为在低 速碰撞中，安全带能提供足够的保护，而 即使气囊展开也不能提供额外保护。 正面气囊设计为在车辆侧面碰撞中不展 开。因为在车辆侧面发生碰撞时，由于撞 击惯性力的作用，乘员的身体会向碰撞方 向移动，因此即使正面气囊展开也无法提 供任何保护。 此时，根据侧面碰撞的严重程度，侧气囊 和侧气帘可能会展开。 OSQC038039 正面气囊设计为在车辆后部发生碰撞时不 展开。因为在车辆后部发生碰撞时，在撞 击惯性力的作用下，乘员的身体会向后移 动，因此即使正面气囊展开也不能提供任 何保护。 ODH033076 车辆发生成角度的碰撞时，在撞击惯性力 的作用下，乘员的身体会向气囊不能提供 保护的方向移动，因此碰撞传感器可能不 会发出任何气囊展开的信号。 3-53 安全系统 信息 • 车辆未配备侧翻传感器 如果车辆配备了侧气囊和/或侧气帘， 车辆因侧面碰撞而侧翻时，侧气囊和/ 或侧气帘可能会展开。 OSQC038041 在发生碰撞的一刹那，驾驶员通常会采取 紧急制动措施。这种紧急制动有效降低车 辆的前部高度，导致车辆的前部“钻撞” 在某个离地间隙较高的车辆底部。气囊在 这种“钻撞”情况中不展开，因为“钻 撞”碰撞在很大程度上减少了传感器检测 到的碰撞能量。 OSQC031027 如果车辆与电线杆、树干等物体发生碰 撞，在这些碰撞中，碰撞点集中在某个小 区域，而且碰撞能量被车辆的结构吸收， 所以气囊可能不展开。 OLF034057 正面气囊在侧翻事故中不展开，因为即使 正面气囊展开也无法给乘员提供附加保 护。 3-54 03 辅助保护系统维护 辅助保护系统无需进行维护保养。因此， 您不需要私自维护任何辅助保护系统部 件。如果辅助保护系统气囊警告灯在车辆 点火开关转至[ON]位置时不亮，或者警告 灯持续亮，我们建议您立即将此系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 我们建议您将辅助保护系统有关的拆装、 维修、更换工作和方向盘、副驾驶前仪表 板、前座椅、车顶侧梁等有关的所有工作 交由北京现代授权经销商进行。辅助保护 系统的不正确维修操作会导致严重或致命 人身伤害。 警告 为了避免严重或致命人身伤害的危险性， 请遵守下列安全注意事项： • 禁止改装、拆除任何辅助保护系统部 件、电路等，包括在气囊总成盖上附着 任何标签、任何形式的车身结构改造 等。 • 禁止在装配驾驶位正面气囊的方向盘、 装配副驾驶正面气囊的手套箱上方仪表 板顶部附加或放置任何物品。 • 使用沾水柔软布清洁气囊总成盖，不 要使用有机溶剂或清洁剂。切勿使用溶 剂或清洗剂，溶剂或清洗剂会严重影响 气囊总成盖的功能和系统的正常展开功 能。 • 气囊展开后，我们建议您将辅助保护系 统有关的所有检查、维修或更换工作交 由北京现代授权经销商进行。 • 报废车辆或任何气囊系统部件时，必 须遵守规定安全注意事项。有关必要信 息，请咨询北京现代授权经销商。如果 不遵循这些安全注意事项，会增大人身 伤害的机率。 3-55 安全系统 补充安全注意事项 车辆行驶中乘员不要离开座位。 在车辆发生碰撞事故或紧急制动时，没有 佩戴安全带的乘员可能会被抛掷撞击其他 乘员或撞在车辆内饰上，甚至被甩出车 外。 不要在安全带上附加任何附件。 在安全带系统上附加任何宣称能提高乘员 舒适性的附件，或对安全带系统进行任何 改变，都会严重影响安全带的乘员保护作 用，这会增大在碰撞事故中严重人身伤害 几率。 禁止改装前座椅。 如果对前座椅进行任何改装，会干扰辅助 保护系统检测部件的检测功能或侧气囊的 展开功能。 不要在前座椅下放置物品。 在前座椅下放置物品会干扰辅助保护系统 检测部件的检测功能，且会损坏气囊系统 的线束。 不要碰撞车门。 如果在点火开关位于[ON]位置时碰撞车 门，可能会导致气囊展开。 配备气囊的车辆附加设备或改装 如果您对车辆进行改变车架、保险杠、前 端模块、侧面金属板等结构的改装，或改 变车辆高度的改装，会严重影响气囊系统 的正常运行。 3-56 气囊警告标签 OCN7C030013 OTLC035120 为了警告驾驶员和乘员气囊系统的潜在危 险性，在车辆上粘贴有气囊警告标签。 一定要仔细阅读并熟悉在使用说明书内描 述的车辆配备气囊系统有关的所有信息。 4. 仪表盘 仪表盘...................................................... 4-2 仪表盘控制........................................................ 4-3 仪表.............................................................. 4-3 变速器档位指示灯.................................................. 4-7 警告灯和指示灯.................................................... 4-7 [LCD]显示器显示信息.............................................. 4-18 [LCD]显示器................................................ 4-24 [LCD]显示器控制.................................................. 4-24 [LCD]显示器显示模式.............................................. 4-25 用户设置模式..................................................... 4-27 行车电脑......................................................... 4-34 4 仪表盘 仪表盘 实际车辆配备的仪表盘可能与图示不同。 详细信息请参考本章的“仪表”部分。 OSQC041001 1. 转速表 2. 车速表 3. 发动机冷却液温度表 4-2 4. 燃油表 5. 警告灯和指示灯 6. [LCD]显示器(包括行车电脑) 04 仪表盘控制 仪表板照明灯 仪表 车速表 OSQC041002 OCN7040005 当点火开关在[ON]位置时，可在[LCD]显 示屏上的用户设置模式中调节仪表板照明 灯亮度(“灯光→照明灯”)。当车辆的示 宽灯或大灯“ON”时，同时调整车内开关 照明灯和氛围灯的强度。 如果车辆配备附加导航，请参考独立提供 的信息娱乐系统手册。 车速表指示车辆的行驶速度，车速表标准 显示单位为公里每小时(km/h)。 警告 为了确保行车安全，必须在车辆停车状 态，操作仪表盘显示屏上的用户设置模式 变更各功能设置。否则，会造成车辆失 控，而引发事故，从而导致严重或致命人 身伤害或财产损失。 • 显示仪表板照明灯的亮度。 4-3 仪表盘 转速表 发动机冷却液温度表 OCN7040007 OTM040010 转速表指示发动机每分钟的转数(RPM)。 利用转速表显示的转速正确选择换档点， 以免发动机在高速时低速档行驶，而发动 机在低速时高速档行驶。 发动机冷却液温度表显示点火开关在[ON] 位置或发动机运转时的发动机冷却液的温 度。 参考 如果仪表指针指示超过正常工作温度范 围，而移向“[120]或[H]”位置，表示发 动机温度过高，这会导致发动机损坏。 发动机温度过高时，禁止继续驾驶车辆。 如果您的车辆发动机有过热迹象，请参考 第8章的“发动机过热”部分。 不要使发动机转速表指针进入红色区域。 否则，会严重损坏发动机。 参考 警告 发动机热态时，严禁拆卸散热器盖和冷却 液箱盖。否则，发动机冷却液会在压力作 用下喷出，这会导致人身严重烫伤。向冷 却液箱内加注冷却液前，必须等到发动机 充分冷却至环境温度。 4-4 04 燃油表 警告 燃油耗尽会使车辆乘员处在危险处境。 如果燃油量不足警告灯亮，或者燃油表指 针指示接近“[0]或[E(空)]”位置，必须 尽快补充燃油。 参考 如果燃油量不足，严禁驾车。如果燃油耗 尽，发动机就会关闭，而且会损坏催化转 化器。 OCN7040011 燃油表指示燃油箱中剩余的大约燃油量。 信息 • 燃油箱容量规格请参考在第2章的“燃 油箱容量”规格部分。 • 车辆上除了燃油表外，还配备有作为补 充功能的燃油量不足警告灯。燃油箱接 近空时，燃油量不足警告灯会亮。 • 在斜坡或弯道上，由于燃油箱内的燃油 向一侧移动，燃油表指针可能发生波动 或燃油量不足警告灯比平时提早亮。 车外温度表 车外温度表指示当前车外温度。 - 温度显示范围： - 40°C~60°C 在显示屏上显示的车外温度可能不像普通 温度计那样立即改变，从而避免驾驶员混 淆。 4-5 仪表盘 里程表 续航里程 OTM040019 OCN7040016 里程表显示车辆已行驶的总里程。使用里 程表的显示值确定执行定期保养的时期。 • 续航里程是使用剩余燃油可行驶的估计 里程。 • 如果估计里程小于1公里(1英里)，行 车电脑会将续航里程显示为“---”符 号。 信息 • 如果车辆没有在平坦地面上或中断蓄电 池电源，续航里程功能不能正常运行。 • 续航里程可能与实际行驶里程不同，因 为续航里程是可行驶里程估计值。 • 如果车辆加油量不足6升(1.6加仑)，行 车电脑不能识别填加了燃油。 • 续航里程可以随驾驶状态、驾驶习惯和 车辆状态会有明显的变化。 4-6 04 变速器档位指示灯 双离合变速器档位指示灯 警告灯和指示灯 信息 起动发动机后，确认所有警告灯都熄灭。 如果哪一个警告灯持续亮(驻车制动警告 灯在啮合驻车制动器时亮)，表示哪个系 统可能存在故障。 气囊警告灯 OCN7040013 此指示灯显示选择的档位。 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约6秒钟后熄灭。 • 气囊系统存在故障时。 • 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 安全带警告灯 此警告灯告知驾驶员没有佩戴安全带。 详细信息请参考第3章的“安全带”部 分。 4-7 仪表盘 驻车制动&制动油量不足 警告灯 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 警告灯亮约3秒钟。 - 如果啮合驻车制动器，此警告灯保持 亮。 • 啮合驻车制动器时。 • 储油罐内的制动油量不足时。 - 如果此警告灯在释放驻车制动器的状 态下亮，表示储油罐内的制动油量不 足。 双管路类型制动系统 在您的车辆上配置了双管路类型制动系 统，这意味着，车辆以两个车轮为一组设 有制动管路。如果其中一个制动管路出现 故障不能使用，仍然可以使用另一个制动 管路进行制动，而且保证车辆左右侧均有 制动力。 如果要在一个制动管路存在故障的状态下 停车，必须增大制动踏板的行程，以提高 制动压力。 当仅使用一个制动管路进行制动时，制动 停车距离会比正常时远。 如果在行驶中制动系统发生故障，为确保 安全，应立即将档位挂到低速档，加大发 动机制动功能，并尽快安全停车。 如果储油罐内的制动油量不足： 1. 小心驾驶车辆到最近的安全地方停车。 2. 立即关闭发动机，检查制动油量，按 (请参考第9章的“制动 需要补充制动油(请参考第9章的“制动 油”部分)。补充制动油后，检查制动 油”部分)。 系统所有部件密封性是否良好。如果发 现制动油泄漏、警告灯持续亮或制动系 统工作异常，禁止驾驶车辆。我们建议 您将此系统有关的所有检查、维修或更 换工作交由北京现代授权经销商进行。 驻车制动&制动油量不足警告灯 如果在此警告灯亮的状态下，继续驾驶车 辆非常危险。如果驻车制动&制动油量不 足警告灯在释放驻车制动器的状态下亮， 表示储油罐内的制动油量不足。 在此状态下，我们建议您将此系统有关的 所有检查、维修和更换工作交由北京现代 授权经销商进行。 4-8 警告 04 防抱死制动系统(ABS) 警告灯 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 防抱死制动系统(ABS)存在故障时(即使 防抱死制动系统(ABS)存在故障，行车 制动系统在仍然正常运行)。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 电控制动力分配(EBD)系统 警告灯 在行驶中，这两个警告灯同时亮： • 防抱死制动系统(ABS)和行车制动系统 均不能正常运行时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 警告 电控制动力分配(EBD)系统警告灯 如果[ABS]警告灯和驻车制动&制动油量不 足警告灯同时亮，说明制动系统工作异 常。 在这种情况下，应避免高速驾驶和紧急制 动。 我们建议您尽快将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 信息 电控制动力分配(EBD)系统警告灯 当[ABS]警告灯亮，或者[ABS]警告灯和驻 车制动&制动油量不足警告灯同时亮时， 车速表、里程表或小计里程表可能不工 作。此外，[MDPS]警告灯也可能亮，并且 转向操纵力可能增大或减小。 在此状态下，我们建议您尽快将此系统有 关的所有检查、维修和更换工作交由北京 现代授权经销商进行。 4-9 仪表盘 电控驻车制动器(EPB)警告灯 自动驻车(AUTO HOLD)指示灯 (如有配备) 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 电控驻车制动器(EPB)系统存在故障 时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 此指示灯亮： • [白色]：按下[AUTO HOLD]按钮启动自 动驻车(AUTO HOLD)功能时。 • [绿色]：在自动驻车(AUTO HOLD)功能 启动状态，踩下制动踏板完全停车时。 • [黄色]：自动驻车(AUTO HOLD)系统存 在故障时。 • 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 详细信息请参考第6章的“自动驻车(AUTO HOLD)”部分。 信息 因电子稳定控制(ESC)系统存在故障而 [ESC]警告灯亮时，电控驻车制动器(EPB) 警告灯也可能亮，这不表示电控驻车制动 器(EPB)系统存在故障。 电机驱动动力转向(MDPS)系统 警告灯 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 电机驱动动力转向(MDPS)系统存在故障 时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 4-10 04 发动机故障警告灯(MIL) 正面安全警告灯(如有配备) 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 废气排放控制系统存在故障时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 正面防撞辅助(FCA)系统存在故障时。 在此状态下，我们建议您将此系统有关的 所有检查、维修和更换工作交由北京现代 授权经销商进行。 详细信息请参考第7章的“正面防撞辅助 (FCA)”部分。 参考 • 如果在发动机故障警告灯(MIL)亮时继 续驾驶车辆，会损坏废气排放控制系 统，并会严重影响车辆性能和燃油经济 性。 • 如果因发动机缺机油而启动强化发动机 保护功能，就会限制发动机动力输出。 如果这种情况重复发生，就会控制发动 机故障警告灯亮。 注意 如果发动机故障警告灯(MIL)亮，说明催 化转化器系统可能发生了问题，这可能会 限制发动机动力输出，并且发动机性能会 降低。 在此状态下，我们建议您尽快将此系统有 关的所有检查、维修和更换工作交由北京 现代授权经销商进行。 车道安全警告灯(如有配备) 此警告灯亮： • [绿色]：满足车道保持辅助(LKA)功能 运行条件时。 • [白色]：不满足车道保持辅助(LKA)功 能运行条件时。 • [黄色]：车道保持辅助(LKA)系统存在 故障时。 在此状态下，我们建议您将此系统有关的 所有检查、维修和更换工作交由北京现代 授权经销商进行。 详细信息请参考第7章的“车道保持辅助 (LKA)”部分。 4-11 仪表盘 充电系统警告灯 此警告灯亮： • 交流发电机或充电系统存在故障时。 如果交流发电机或充电系统存在故障，执 行下列操作： 1. 小心驾驶车辆到最近的安全地方停车。 2. 关闭发动机，检查交流发电机驱动皮带 的松紧度和皮带是否断裂。 如果驱动皮带没有问题，说明充电系统 存在故障。 在此状态下，我们建议您尽快将此系统 有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 发动机机油压力警告灯 此警告灯亮： • 发动机机油压力低时。 如果发动机机油压力低： 1. 小心驾驶车辆到最近的安全地方停车。 (请参 2. 关闭发动机，检查发动机机油量(请参 考第9章的“发动机机油”部分)。如果 考第9章的“发动机机油”部分)。 发动机机油量不足，按需要补充发动机 机油。 如果警告灯在补充发动机机油后仍亮， 或者没有可用的机油，我们建议您将此 系统有关的所有检查、维修和更换工作 交由北京现代授权经销商进行。 如果在机油压力警告灯亮的状态保持发 动机运转，会导致发动机严重损坏。 4-12 信息 如果因发动机缺机油导致发动机机油压力 低，发动机机油压力低警告灯亮。此时会 启动强化发动机保护功能，限制发动机的 动力输出。如果发动机机油压力恢复到正 常压力，发动机机油压力低警告灯就会熄 灭，并关闭强化发动机保护功能。 参考 如果发动机机油压力低警告灯亮后不立即 关闭发动机，会导致发动机严重损坏。 04 燃油量不足警告灯 排气系统(GPF)警告灯 (汽油发动机, 如有配备) 此警告灯亮： • 燃油箱接近空时。必须尽快补充燃油。 此警告灯亮： • 积累的碳烟颗粒量达到一定界限时。 • 此警告灯亮时，在下述条件下驾车，警 告灯就会熄灭。 -  以大于80km/h(50 mph)的车速驾驶车 辆30分钟(档位3档以上，发动机转速 在1500~4000rpm之间)以上时 如果此警告灯仍然亮或闪烁(此时会在 [LCD]显示屏上显示警告信息)，我们建议 您尽快将汽油颗粒过滤器(GPF)系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 参考 在燃油量不足警告灯亮，或者燃油表指针 指示“0”位置的状态下，如果继续驾驶 车辆，会造成发动机熄火，这会导致催化 转化器损坏。 参考 如果在[GPF]警告灯闪烁状态继续长时间 驾驶车辆，会导致汽油颗粒过滤器(GPF) 系统损坏，而且会增大燃油消耗量。 4-13 仪表盘 主警告灯 轮胎气压低警告灯 此警告灯亮： • 下列任何系统存在故障时： - 正面防撞辅助(FCA)系统故障(如有配 备) - 正面防撞辅助(FCA)雷达被遮挡(如有 配备) - 盲区防撞辅助(BCA)系统故障(如有配 备) - 盲区防撞辅助(BCA)雷达被遮挡(如有 配备) - 远光灯辅助(HBA)系统故障(如有配 备) - 智能巡航控制(SCC)系统故障(如有配 备) - 智能巡航控制(SCC)雷达被遮挡(如有 配备) 要识别发出警告的详细信息，请察看在 [LCD]显示屏上显示的内容。 此警告灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此警告灯亮约3秒钟后熄灭。 • 一个或多个轮胎气压明显不足时。 详细信息请参考第8章的“轮胎气压监测 系统(TPMS)”部分。 此警告灯保持闪烁，或以3秒钟间隔重复 ON/OFF闪烁： • 轮胎气压监测系统(TPMS)存在故障时。 在此状态下，我们建议您尽快将此系统 有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 详细信息请参考第8章的“轮胎气压监测 系统(TPMS)”部分。 警告 安全停车 • 轮胎气压监测系统(TPMS)不能向您提供由 外部因素导致的严重轮胎损坏和突发轮胎 损坏警告。 • 如果您感觉车辆不稳定，立即将脚从加 速踏板上移开，稍微施力逐渐踩下制动踏 板，将车辆缓慢驾驶到脱离公路的安全地 方停车。 4-14 04 电子稳定控制(ESC)指示灯 电子稳定控制(ESC)关闭指示 灯 此指示灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此指示灯亮约3秒钟后熄灭。 • 电子稳定控制(ESC)系统存在故障时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 此指示灯亮： • 将点火开关或发动机起动/停止按钮转 至[ON]位置时。 - 此指示灯亮约3秒钟后熄灭。 • 按下[ESC OFF]按钮，关闭电子稳定控 制(ESC)功能时。 详细信息请参考第6章的“电子稳定控制 (ESC)”部分。 此指示灯闪烁： • 电子稳定控制(ESC)功能处于控制状态 时。 详细信息请参考第6章的“电子稳定控制 (ESC)”部分。 4-15 仪表盘 钥匙防盗指示灯 (未配备智能钥匙)(如有配备) 此指示灯亮： • 点火开关在[ON]位置期间，车辆认证点 火开关钥匙上的钥匙防盗系统时。 - 此时，可以起动发动机。 - 此指示灯在起动发动机后熄灭。 此指示灯闪烁： • 钥匙防盗系统存在故障时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 钥匙防盗指示灯 (配备智能钥匙)(如有配备) 此指示灯最多亮30秒钟： • 发动机起动/停止按钮在[ACC]或[ON]位 置期间，在车内搜索到智能钥匙时。 - 此时，可以起动发动机。 - 此指示灯在起动发动机后熄灭。 此指示灯闪烁几秒钟： • 智能钥匙不在车内时。 - 此时，不能起动发动机。 4-16 此指示灯亮2秒钟后熄灭： • 虽然智能钥匙在车内，但是发动机起 动/停止按钮在[ON]位置期间，没有检 测到智能钥匙时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 此指示灯闪烁： • 钥匙防盗系统存在故障时。 在此状态下，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京 现代授权经销商进行。 转向信号指示灯 此指示灯闪烁： • 操作转向信号灯操纵杆，打开转向信号 灯时。 如果出现下列任何情况，说明转向信号系 统可能存在故障。 - 转向信号指示灯不闪烁，而保持亮的 状态。 - 转向信号指示灯闪烁频率加快。 - 转向信号指示灯不亮。 如果出现上述任意情况，我们建议您将此 系统有关的所有检查、维修和更换工作交 由北京现代品牌授权经销商进行。 04 远光灯指示灯 灯光[ON]指示灯 此指示灯亮： • 灯光开关在大灯位置，并且灯光控制杆 在远光灯位置时。 • 将灯光控制杆拉入闪光-超车位置时。 此指示灯亮： • 接通示宽灯或大灯时。 远光灯辅助(HBA)指示灯(如有 配备) 此指示灯亮： 灯光开关在自动灯光(AUTO)位置，并且灯 光控制杆在远光灯位置时。 • [白色]：远光灯辅助(HBA)功能在待机 状态时。 • [绿色]：远光灯辅助(HBA)功能在控制 状态时。 当您车辆检测到迎面驶来车辆或前导车的 灯光时，远光灯辅助功能自动控制远光灯 与近光灯之间切换。 详细信息请参考第7章的“远光灯辅助 (HBA)”部分。 后雾灯指示灯 此指示灯亮： • 接通后雾灯时。 巡航控制指示灯 此指示灯亮： • 启动巡航控制(CC)功能时。 详细信息请参考第6章的“巡航控制 (CC)”部分。 4-17 仪表盘 动感(SPORT)驾驶模式指示灯 (如有配备) 此指示灯亮： • 选择“动感(SPORT)”驾驶模式时。 详细信息请参考第6章的“驾驶模式集成 控制系统”部分。 经济(ECO)驾驶模式指示灯(如 有配备) 此指示灯亮： • 选择“经济(ECO)”驾驶模式时。 详细信息请参考第6章的“驾驶模式集成 控制系统”部分。 智能(SMART)驾驶模式指示灯 (如有配备) SMART 此指示灯亮： • 选择“智能(SMART)”驾驶模式时。 详细信息请参考第6章的“驾驶模式集成 控制系统”部分。 4-18 [LCD]显示器显示信息 智能钥匙不在车内 (智能钥匙系统) 发动机起动/停止按钮在[ACC]或[ON]位置 和打开或关闭车门时，如果在车内没有检 测到智能钥匙，就会显示此警告信息。当 关闭车门时，如果在车内没有检测到智能 钥匙，就会发出警报声。 要起动车辆，一定要携带好智能钥匙。 未检测到智能钥匙 (智能钥匙系统) 按下发动机起动/停止按钮时，如果没有 检测到智能钥匙，就会显示此警告信息。 请用智能钥匙按起动键 (智能钥匙系统) 在显示“未检测到智能钥匙”的警告信息 时，如果按下发动机起动/停止按钮，就 会显示此警告信息。 此时，钥匙防盗指示灯闪烁。 请再次按下起动键 (智能钥匙系统) 按下发动机起动/停止按钮时，如果发动 机没有起动，就会显示此警告信息。 在此状态下，再次按下发动机起动/停止 按钮起动发动机。 如果此警告信息在每次按下发动机起动/ 停止按钮时均显示，我们建议您将此系统 有关的所有检查、维修和更换工作交由北 京现代授权经销商进行。 04 智能钥匙电量低 (智能钥匙系统) 请再次按下起动键 (智能钥匙系统) 将发动机起动/停止按钮转至[OFF]位置 时，如果检测到智能钥匙电量不足，就会 显示此警告信息。 按下发动机起动/停止按钮时，如果发动 机没有起动，就会显示此警告信息。 在此状态下，再次按下发动机起动/停止 按钮起动发动机。 如果此警告信息在每次按下发动机起动/ 停止按钮时均显示，我们建议您将此系统 有关的所有检查、维修和更换工作交由北 京现代授权经销商进行。 挂入[P]档 (智能钥匙系统和自动变速器/智能变 速器) 如果档位不在“P(驻车)”档的状态下， 试图关闭发动机，就会显示此警告信息。 此时，如果按下发动机起动/停止按钮， 就会转至[ACC]位置(如果再按下发动机起 动/停止按钮一次，将转至[ON]位置)。 踩下制动踏板起动发动机 (智能钥匙系统和自动变速器/智能变 速器) 请检查制动开关保险丝 (智能钥匙系统和自动变速器) 如果制动开关保险丝熔断，就会显示此警 告信息。 更换新品制动开关保险丝。如果没有可更 换的新品制动开关保险丝，发动机起动/ 停止按钮在[ACC]位置时，按住发动机起 动/停止按钮10秒钟以上，就能起动发动 机。 如果在没有踩下制动踏板的状态下，重复 按下发动机起动/停止按钮，使发动机起 动/停止按钮转至[ACC]位置2次，就会显 示此警告信息。 此时，可通过踩下制动踏板起动车辆。 挂入[P]或[N]档起动发动机 (智能钥匙系统和自动变速器) 踩下离合器踏板起动发动机 (智能钥匙系统) 如果档位不在“P(驻车)”档或“N(空 档)”档的状态下，试图起动发动机，就 会显示此警告信息。 如果在没有踩下制动踏板的状态下，重复 按下发动机起动/停止按钮，将发动机起 动/停止按钮置于[ACC]位置2次，就会显 示此警告信息。 此时，可通过踩下制动踏板起动车辆。 档位在“N(空档)”档时可以起动发动 机。但是为了您的安全，我们建议您档位 在“P(驻车)”档时起动发动机。 信息 4-19 仪表盘 外部电气设备导致蓄电池放电 (如有配备) 天窗未关警告灯(如有配备) 如果在车辆驻车期间因任何非原厂电气设 备(如行车记录仪等)耗电，而导致蓄电池 放电，就会显示此警告信息。请注意，不 要使蓄电池过度放电。 如果在拆除非原厂电气设备的状态下，仍 然显示此警告信息，我们建议您将此系统 有关的所有检查、维修和更换工作交由北 京现代授权经销商进行。 车门、机舱盖、行李箱盖未关警告灯 OSQC041004 如果在天窗处于打开状态下关闭发动机， 就会显示此警告信息。 驾驶员离开车辆时，检查确认天窗在完全 关闭状态。 OSQC041003 如果车门、机舱盖或行李箱盖处于打开状 态，就会显示此警告信息。 注意 驾驶车辆前，应确认车门/机舱盖/行李箱 盖完全关闭。确认仪表盘上没有显示车 门/机舱盖/行李箱盖未关警告灯或警告信 息。 4-20 04 仪表板照明灯 灯光模式 OSQC041002 OTLC048645 当点火开关在[ON]位置时，可在[LCD]显 示屏上的用户设置模式中调节仪表板照明 灯亮度(“灯光→照明灯”)。当车辆的示 宽灯或大灯“ON”时，可调整车内开关照 明灯和氛围灯的强度。 如果车辆配备附加导航，请参考独立提供 的信息娱乐系统手册。 此信息显示利用灯光控制开关控制的外部 灯光控制模式。 雨刮器模式 信息 信息娱乐系统软件更新后，信息娱乐系统 会发生变化。相关信息请参考信息娱乐系 统使用手册或快速入门指南。 ONU057061CN 此指示灯显示利用雨刮器控制杆控制的雨 刮器速度控制模式。 方向盘加热器关闭(如有配备) 如果关闭方向盘加热器，就会显示此警告 信息。 详细信息请参考第5章的“方向盘加热 器”部分。 4-21 仪表盘 燃油量不足 如果燃油箱接近空，就会显示此警告信 息。 显示此警告信息时，仪表盘上的燃油量不 足警告灯也点亮。 请您尽快寻找最近的加油站补充燃油。 发动机过热(如有配备) 当发动机冷却液温度超过120°C时，就会 显示此警告信息。这说明发动机温度过 高，这可能会导致发动机损坏。 如果您的车辆发动机有过热迹象，请参考 第8章的“发动机过热”部分。 检查转向信号灯(如有配备) 如果转向信号灯工作异常，就会显示此警 告信息。 此时可能需要更换转向信号灯灯泡。 必须更换相同瓦数和相同型号的新灯泡。 检查制动灯(如有配备) 如果制动灯工作异常，就会显示此警告信 息。此时可能需要更换转向信号灯灯泡。 必须更换相同瓦数和相同型号的新灯泡。 检查高位制动灯(如有配备) 如果高位制动灯工作异常，就会显示此警 告信息。此时可能需要更换转向信号灯灯 泡。 必须更换相同瓦数和相同型号的新灯泡。 4-22 检查正面防撞辅助(FCA)系统 (如有配备) 如果正面防撞辅助(FCA)系统存在故障， 就会显示此警告信息。我们建议您将此系 统有关的所有检查、维修或更换工作交由 北京现代授权经销商进行。 详细信息请参考第6章的“正面防撞辅助 (FCA)”部分。 检查车道保持辅助(LKA)系统 (如有配备) 如果车道保持辅助(LKA)系统存在故障， 就会显示此警告信息。我们建议您将此系 统有关的所有检查、维修或更换工作交由 北京现代授权经销商进行。 详细信息请参考第6章的“车道保持辅助 (LKA)”部分。 检查盲点碰撞预警(BCW)系统 (如有配备) 如果盲点碰撞预警(BCW)系统存在故障， 就会显示此警告信息。我们建议您将此系 统有关的所有检查、维修或更换工作交由 北京现代授权经销商进行。 详细信息请参考第6章的“盲点碰撞预警 (BCW)”部分。 04 检查驾驶员注意力提示(DAW)系统 (如有配备) 如果驾驶员注意力提示(DAW)系统存在故 障，就会显示此警告信息。我们建议您将 此系统有关的所有检查、维修或更换工作 交由北京现代授权经销商进行。 详细信息请参考第7章的“驾驶员注意力 提示(DAW)”部分。 检查远光灯辅助(HBA)系统 (如有配备) 如果远光辅助(HBA)系统存在故障，就会 显示此警告信息。我们建议您将此系统有 关的所有检查、维修或更换工作交由北京 现代授权经销商进行。 详细信息请参考第5章的“远光灯辅助 (HBA)”部分。 检查智能巡航控制(SCC)系统 (如有配备) 如果智能巡航控制(SCC)系统存在故障， 就会显示此警告信息。我们建议您将此系 统有关的所有检查、维修或更换工作交由 北京现代授权经销商进行。 详细信息请参考第7章的“智能巡航控制 (SCC)”部分。 4-23 仪表盘 [LCD]显示器 [LCD]显示器控制 OKUC041011 使用控制开关可切换[LCD]显示器显示的模式。 (1) ：模式(MODE)按钮，用于切换显示的模式。 (2) 、 ：移动(MOVE)按钮，用于转换显示的项目。 (3) [OK]：选择/初始化(SELECT/RESET)按钮，用于设置或初始化所选择的项目。 信息 配备信息娱乐系统时，仅信息娱乐系统支持用户设置模式，而仪表盘不支持用户设置模 式。 4-24 04 [LCD]显示器显示模式 模式 符号 说明 行车电脑 此模式显示小计里程、油耗等驾驶信息。 详细信息请参考本章的“行车电脑”部分。 分路段导航 (TBT) 此模式显示实际车辆导航的状态。 驾驶辅助 - 车道保持辅助/智能巡航控制/车道跟踪辅助/高 速公路驾驶辅助 仪表盘主题选择 - 在此模式，可以选择仪表盘的图形样式和设置。 - 主题[A]/主题[B]/主题[C]/3D 用户设置 在此模式，您可以设置或变更门锁控制、灯光控制等 的设置。 警告灯 - 此模式显示灯光故障等有关的各种警告信息。 - 轮胎气压信息 根据车辆上应用功能的不同，提供的信息有所不同。 4-25 仪表盘 行车电脑组 驾驶辅助组 ODN8C040007 OSQC071028 行车电脑组显示车辆驾驶参数相关信息， 包括油耗、小计里程表和车速信息。 详细信息请参考本章的“行车电脑”部 分。 LKA/SCC/LFA 此组显示车道保持辅助(LKA)功能、智能 巡航控制(SCC)功能和车道跟踪辅助(LFA) 功能的运行状态。 详细信息请参考第7章的各系统信息。 分路段导航(TBT)组 OCN7060149 此组显示实际车辆导航的状态。 4-26 04 主警告灯 用户设置模式 OCN7C050026 OCN7C040023 此警告灯告知驾驶员以下情况： - 正面防撞辅助(FCA)系统故障 (如有配备) - 正面防撞辅助(FCA)雷达被遮挡 (如有配备) - 盲点碰撞预警(BCW)系统故障 (如有配备) - 盲点碰撞预警(BCW)系统雷达被遮挡 (如有配备) - 灯光故障(如有配备) - 远光灯辅助(HBA)系统故障 (如有配备) - 智能巡航控制(SCC)系统故障 (如有配备) - 轮胎气压监测系统(TPMS)故障 (如有配备) 如果发生上述1个或以上的警告情况，主 警告灯亮。 在[LCD]显示屏上的用户设置图标( )旁 边会显示主警告灯( )图标。 当排除所有警告情况时，主警示灯熄灭， 并且主警告灯图标也会关闭。 在此模式，您可以设置或变更仪表盘、门 锁控制、灯光控制等的设置。 1. 驾驶员辅助 2. 车门 3. 灯光 4. 声音 5. 便利 6. 保养提示 7. 其它 8. 语言 9. 初始化 根据车辆上应用功能的不同，提供的信息 有所不同。 4-27 仪表盘 请挂入[P-档]和啮合驻车制动器，然后操 作设置模式 如果您在驾车时试图操作用户设置模式， 就会显示此警告信息。 • 自动变速器/智能变速器 为了确保行车安全，要操作用户设置模 式变更各功能设置，必须安全停车，并 将档位挂入“P(驻车)”档和牢固啮合 驻车制动器。 • 手动变速器 为了确保行车安全，请在啮合驻车制动 器后，操作用户设置模式变更各功能设 置。 各功能有关的详细信息请参考本车主手册 内的相关内容。 信息 • 配备信息娱乐系统时，仅信息娱乐系统 支持用户设置模式，而仪表盘不支持用 户设置模式。 • 信息娱乐系统软件更新后，信息娱乐系 统会发生变化。相关信息请参考信息娱 乐系统使用手册或快速入门指南。 4-28 04 1. 驾驶员辅助 项目 说明 驾驶辅助 • 高速公路驾驶辅助(HDA)：在高速公路上驾车时，高速公路驾驶辅助 (HDA)功能帮助驾驶员保持设定的速度恒速行驶，与前方车辆保持安 全车距，并且将车辆保持在本车道内行驶。 详细信息请参考第7章的“高速公路驾驶辅助(HDA)”部分。 • 高速公路自动变速：在高速公路上驾车时，在进入安全区/弯道区时 自动减速至安全速度，并且根据高速公路设置的限速调整车速。 详细信息请参考第7章的“基于导航的智能巡航控制(NSCC)”部分。 警告时间 警告音量 设置或变更驾驶员辅助系统的警告时间。 • 普通/较慢 设置或变更驾驶员辅助系统的警告音量。 • 高/中/低 • 前方车辆出发提示 设置启用或停用前方车辆出发提示功能。 驾驶员注意力 • 注意驾驶警告 提示(DAW) 设置启用或停用驾驶员注意力提示(DAW)功能。 详细信息请参考第7章的“驾驶员注意力提示(DAW)”部分。 设置或变更正面防撞辅助(FCA)功能设置。 前方安全 • 防撞辅助/碰撞警告/关闭 详细信息请参考第7章的“正面防撞辅助(FCA)”部分。 设置或变更车道保持辅助(LKA)功能设置。 车道安全 • 车道保持辅助/车道偏离警告/关闭 详细信息请参考第7章的“车道保持辅助(LKA)”部分。 • 安全下车警告(SEW) 设置启用或停用安全下车警告(SEW)功能。 详细信息请参考第7章的“安全下车警告(SEW)系统”部分。 盲点安全 • 防撞辅助/碰撞警告/关闭 详细信息请参考第7章的“盲点碰撞预警(BCW)或盲点防撞辅助(FCA)” 部分。 • 后方交叉交通安全 泊车安全 设置启用或停用后方交叉防撞辅助(RCCA)功能。 详细信息请参考第7章的“后方交叉防撞辅助(RCCA)”部分。 4-29 仪表盘 2. 车门 项目 说明 • 换档联动：将自动变速器的档位从“P(驻车)”档挂入“R(倒车)” 档、“N(空档)”档或“D(前进)”档时，自动闭锁所有门锁。(仅在 发动机运转时) 自动门锁 闭锁 • 车速联动：当车速超过15km/h(9.3mph)时，自动闭锁所有门锁。 • 停用：停用自动门锁闭锁功能。 • 挂入[P-档]联动：将自动变速器的档位挂入“P(驻车)”档时，自动 开锁所有门锁。(仅在发动机运转时) 自动门锁 • 拔出钥匙/车辆[OFF]联动：拔出点火开关钥匙或将发动机起动/停止 开锁 按钮转至[OFF]位置时，自动开锁所有门锁。 • 停用：停用自动门锁开锁功能。 设置启用或停用喇叭反馈功能。启用喇叭反馈功能时，按下遥控钥匙上 喇叭反馈 的门锁闭锁按钮闭锁所有门锁后，如果在4秒钟内再次按下门锁闭锁按 钮，喇叭声响1次，表示所有门锁已经闭锁(配备遥控钥匙时)。 设置启用或停用智能行李箱盖功能。 智能行李箱盖 详细信息请参考第5章的“智能行李箱盖”部分。 4-30 04 3. 灯光 项目 说明 • 关闭：停用转向灯一触闪光功能。 转向灯一触 • 3闪、5闪、7闪：向上/向下轻微移动转向信号操纵杆时，转向信号灯 闪烁3次、5次或7次。 闪光 详细信息请参考第5章的“灯光”部分。 • 设置启用或停用大灯护送功能。 大灯护送功能 详细信息请参考第5章的“灯光”部分。 • 设置启用或停用远光灯辅助(HBA)功能。 远光灯辅助 详细信息请参考第5章的“远光灯辅助(HBA)”部分。 4. 声音 项目 说明 仪表盘语音 设置或变更仪表盘上的语音引导时的音量。 引导音量 ※ 仅在车辆配备SMK/BLE/WPC/天窗之一时，此功能有效。 迎宾声 设置启用或停用迎宾声功能。 5. 便利 项目 后排乘员 警报 说明 设置启用或停用后排乘员警报(ROA)功能。 • 门锁开锁联动：当门锁开锁时，自动控制外后视镜展开和迎宾灯亮。 迎宾后视镜/ • 驾驶员靠近联动：当携带智能钥匙靠近车辆时，自动控制外后视镜展 迎宾灯 开和迎宾灯亮。 详细信息请参考5章的“迎宾系统”部分。 无线充电 设置启用或停用前排无线充电功能。 系统 详细信息请参考第5章的“智能手机无线充电系统”部分。 设置启用或停用雨刮器/灯光控制模式显示功能。 雨刮器/ 灯光控制模 在此功能启用状态，每当操作开关变更雨刮器或灯光运行模式时，在 式显示 [LCD]显示屏上显示当前雨刮器/灯光的控制状态。 4-31 仪表盘 6. 保养提示 项目 保养提示 说明 设置启用或停用保养提示功能。 信息 要使用保养提示功能，请咨询北京现代授权经销商。 如果启用保养提示功能，并调整了保养周期的时间和里程，每次起动发动机时会在下列 情况下显示相关信息。 - 保养 ：显示此信息，告知驾驶员车辆需要保养的剩余里程和天数。 - 需要保养 ：当保养周期的里程或天数已达到或过去时，就会显示此信息。 信息 在下列任何条件下，保养周期的里程和天数可能不正确。 - 拆装了蓄电池正极/负极电缆时。 - 关闭保险丝开关时。 - 蓄电池亏电时。 4-32 04 7. 其它 项目 说明 • 关闭：无论加油多少，平均油耗显示值均不会自动初始化。 • 点火后：车辆在点火开关或发动机起动停止按钮[OFF]状态保持4小时 以上时，就会自动初始化平均油耗显示值。 油耗初始化 • 加油后：加油超过6升后，车速超过1km/h时，会自动初始化平均油耗 显示值。 详细信息请参考本章的“行车电脑”部分。 油耗单位 设置或变更油耗显示单位(km/L、L/100km)。 8. 语言(如有配备) 项目 语言 说明 选择显示的语言。您能选择信息娱乐系统显示的语言(如有配备)。 9. 初始化 项目 说明 初始化 您可以初始化用户设置模式菜单内容。 在用户设置模式菜单中，除了显示语言和保养提示功能设置值外，将其 余的所有内容初始化至出厂设置值。 4-33 仪表盘 行车电脑 行车电脑是显示驾驶相关信息的微机控制 式驾驶员信息仪表。 信息 如果分离蓄电池电缆，在行车电脑内储存 的某些驾驶信息会被初始化(如平均车速 等)。 行车电脑模式 OKUC041011 油耗 • 平均油耗 • 瞬时油耗 要变换行车电脑显示模式，拨动方向盘上 的“ 、 ” 开关。 油耗 累计信息 • 小计里程表 • 平均油耗 • 行车时间 行驶信息 • 小计里程表 • 平均油耗 • 行车时间 怠速自动停止(如有配备) 智能切换(如有配备) 4-34 ODN8C040010 平均油耗(1) • 使用从最后平均油耗初始化后的总行驶 里程和燃油消耗量计算平均油耗。 • 可手动和自动初始化平均油耗显示值。 04 手动初始化 累计信息显示 要手动初始化平均油耗显示值，在平均油 耗显示模式下，按住方向盘上的[OK]按钮 持续1秒钟以上。 自动初始化 要在加油后自动初始化平均油耗显示值， 在[LCD]显示屏上的用户设置模式中选 择“油耗初始化”项。 - 点火后：车辆在点火开关或发动机起 动/停止按钮[OFF]状态保持4个小时以 上时，会自动初始化平均油耗显示值。 - 加油后：加油超过6升(1.6加仑)后，车 速超过1km/h时，会自动初始化平均油 耗显示值。 信息 将发动机起动/停止按钮转至[ON]位置 后，如果车辆行驶距离不足300米，平均 油耗可能不准确。 瞬时油耗(2) • 车速超过10km/h时，此模式显示最后几 秒钟内的瞬时油耗。 OTLC048659 此模式显示累计的小计里程(1)、平均油 耗(2)和行车时间(3)。 此信息是从最后1次累计信息初始化后开 始累计计算。 要手动初始化累计信息显示值，在显示累 计信息时，按住方向盘上的[OK]按钮。此 时，小计里程、平均油耗和累计行车时间 会同时被初始化。 只要发动机运转，就会累计计算驾驶信息 (如车辆遇到交通拥挤或遇红灯停车等待 等)。 信息 重新计算平均油耗前，自最后一个点火周 期开始车辆必须至少行驶300米。 4-35 仪表盘 行驶信息显示 怠速自动停止 ODN8C040012 OCN7C040030 此模式显示累计的小计里程(1)、平均油 耗(2)和行车时间(3)。 此信息是根据每个点火周期进行计算。在 发动机起动/停止按钮[OFF]状态保持4个 小时以上时，会初始化行驶信息显示值。 要手动初始化，在显示驾驶信息时，按住 方向盘上的[OK]按钮。此时，小计里程、 平均油耗和累计时间会同时被初始化。 只要发动机运转，就会累计计算行驶信息 (如车辆遇到交通拥挤或遇红灯停车等待 等)。 此信息显示发动机在怠速停止&起动功能 控制下自动停止的累计时间。 信息 重新计算平均油耗前，自最后一个点火周 期开始车辆必须至少行驶300米。 4-36 5. 便利功能 进入车辆.................................................... 5-3 遥控钥匙.......................................................... 5-3 进入车辆.................................................... 5-6 智能钥匙.......................................................... 5-6 遥控门窗关闭功能................................................. 5-10 BlueLink蓝牙钥匙................................................. 5-12 钥匙防盗系统..................................................... 5-19 门锁....................................................... 5-20 从车外操作门锁................................................... 5-20 从车内操作门锁................................................... 5-21 自动门锁闭锁/开锁功能............................................ 5-23 后车门儿童安全锁................................................. 5-24 安全下车警告(SEW)................................................ 5-24 防盗警报系统............................................... 5-26 方向盘..................................................... 5-27 电机驱动动力转向(MDPS)........................................... 5-27 方向盘倾斜&伸缩 ................................................. 5-28 方向盘加热器..................................................... 5-28 喇叭............................................................. 5-29 后视镜..................................................... 5-30 内后视镜......................................................... 5-30 外后视镜......................................................... 5-31 门窗....................................................... 5-34 电动门窗......................................................... 5-34 宽型天窗 .................................................. 5-38 电动遮光板操作................................................... 5-39 天窗倾斜打开/关闭操作............................................ 5-39 天窗滑动打开/关闭操作............................................ 5-40 天窗系统初始化................................................... 5-41 天窗未关警告..................................................... 5-42 机舱盖..................................................... 5-43 行李箱盖................................................... 5-45 自动打开式智能行李箱盖........................................... 5-46 燃油加油口门............................................... 5-49 灯光....................................................... 5-51 车外灯........................................................... 5-51 迎宾系统......................................................... 5-59 车内灯光......................................................... 5-59 5 雨刮器和喷水器............................................. 5-62 挡风玻璃雨刮器................................................... 5-62 挡风玻璃喷水器................................................... 5-63 手动暖风&空调控制系统...................................... 5-64 暖风和制冷....................................................... 5-65 暖风&制冷功能操作................................................ 5-69 暖风&空调系统保养................................................ 5-72 自动暖风&空调控制系统...................................... 5-74 自动暖风和制冷控制............................................... 5-75 手动暖风和制冷控制............................................... 5-76 暖风&制冷功能操作................................................ 5-82 暖风&空调系统保养................................................ 5-84 挡风玻璃除霜和除雾......................................... 5-86 手动暖风&空调控制系统............................................ 5-86 自动暖风&空调控制系统............................................ 5-87 除雾逻辑 ........................................................ 5-88 暖风&空调控制附加功能...................................... 5-90 天窗联动空气外循环............................................... 5-90 5-91 5 储存箱..................................................... 底板控制台储物箱................................................. 5-91 手套箱........................................................... 5-91 车内装置................................................... 5-92 杯架............................................................. 5-92 遮阳板........................................................... 5-93 电源插座......................................................... 5-93 [USB]充电接口.................................................... 5-94 智能手机无线充电系统............................................. 5-95 时钟............................................................. 5-96 衣帽钩........................................................... 5-97 信息娱乐系统............................................... 5-98 [USB]接口........................................................ 5-98 天线............................................................. 5-98 方向盘上音响控制................................................. 5-99 信息娱乐系统.................................................... 5-100 语音识别........................................................ 5-100 Bluetooth® wireless Technology免提按钮.......................... 5-100 汽车收音机如何工作.............................................. 5-101 05 进入车辆 遥控钥匙(如有配备) 警告 禁止将钥匙和无人照看的儿童单独留在车 内。无人照看的儿童可能会将钥匙插入到 点火开关内，并可能操作电动门窗或其它 控制装置，甚至使车辆移动，从而导致严 重或致命人身伤害。 开锁 OPDE046001 您的北京现代汽车配备遥控钥匙，您可以 使用遥控钥匙闭锁或开锁车门(和行李箱 盖)。 1. 门锁闭锁 2. 门锁开锁 3. 行李箱盖开锁 闭锁 要闭锁： 1. 关闭所有车门、机舱盖和行李箱盖。 2. 按下遥控钥匙上的门锁闭锁按钮(1)。 3. 所有门锁将闭锁，危险警告灯闪烁。 如果在[LCD]显示屏上的用户设置模式 中设置启用“便利→迎宾后视镜/迎宾 灯→门锁开锁联动”功能，外后视镜 详细信息请参考第4章 会 自 动 折 叠 。详 的“[LCD]显示器”部分。 4. 通过检查车门内侧门锁按钮位置，确定 车门是否闭锁。 要开锁： 1. 按下遥控钥匙上的门锁开锁按钮(2)。 2. 所 有 门 锁 将 开 锁 ， 危 险 警 告 灯 闪 烁 2 次。如果在[LCD]显示屏上的用户设置 模式中设置启用“便利→迎宾后视镜/ 迎宾灯→门锁开锁联动”功能，外后视 详细信息请参考第4章 镜会自动展开。详细信息请参考第4章 的“[LCD]显示器”部分。 信息 开锁所有车门后，除非在30秒钟内打开任 何车门，否则车门会自动闭锁。 行李箱盖开锁 要开锁： 1. 按住遥控钥匙上的行李箱盖开锁按钮 (3)持续1秒钟以上。 2. 危险警告灯闪烁2次。一旦行李箱盖打 开后关闭，行李箱盖会自动闭锁。 信息 • 开锁行李箱盖后，如果在一定时间内 没有打开行李箱盖，行李箱盖会自动闭 锁。 • 在按钮上写有单词“HOLD”，提醒您必 须按住按钮持续1秒钟以上。 5-3 便利功能 起动 遥控钥匙注意事项 详细信息请参考第6章的“点火开关”部 分。 如果发生下列任一情况，遥控钥匙不工 作： • 点火开关钥匙在点火开关内。 • 超出操作距离极限(约10米(30英尺))。 • 遥控钥匙电池电量不足。 • 信号可能受其它车辆或物体阻碍。 • 天气极冷。 • 遥控钥匙接近无线电台或飞机场等能干 扰遥控钥匙正常操作的无线电发射机。 遥控钥匙不能正常工作时，利用机械钥匙 开锁和闭锁车门。如果遥控钥匙存在任何 故障，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 如果遥控钥匙与您的移动电话靠的很近， 移动电话的正常操作信号会干扰遥控钥匙 的信号。 这在打电话、接电话、发短信和/或发送/ 接收电子邮件时更为严重。 因此，不要将遥控钥匙和手机一同放在同 一口袋里，确保两个设备之间保持充足的 距离。 参考 请遵守下列安全注意事项，以免损坏遥控 钥匙： • 将遥控钥匙存放在远离任何液体和热源 的阴凉干燥的地方。如果遥控钥匙暴露 在潮湿(液体进入)或高温环境下，可能 会导致遥控钥匙内部电路发生故障，而 且这种情况不在车辆有限保修范围内。 • 避免掉落或抛掷遥控钥匙。 • 严禁将遥控钥匙暴露在极端温度环境 下。 机械钥匙 信息 OPDE046003 如果遥控钥匙不能正常工作，可使用机械 钥匙闭锁或开锁车门。 要展开钥匙，按下释放按钮，钥匙会自动 展开。 要折叠钥匙，按住释放按钮，并手动折叠 钥匙至原位。 参考 禁止在没有按住释放按钮的状态下，强制 折叠钥匙。否则会损坏遥控钥匙。 5-4 没有经过负责承诺的一方当事人明确批准 而进行的变更或改装作业会导致用户丧失 操作设备的权力。如果因为执行了没有经 过负责承诺的一方当事人明确批准的变更 或改装作业而导致遥控系统失效，这不在 您车辆制造商的保修范围内。 05 参考 警告 遥控钥匙要远离阻碍电磁波传递到钥匙表 面上的磁性物质。 电池更换 此产品内置有纽扣类型电池。 如果误食纽扣类型锂电池，可在2小时内 导致严重或致命人身伤害。严禁儿童接触 蓄电池。 如果您怀疑误食了电池或电池在身体内的 任何部位，请立即就医。 信息 如果电池报废不当，会污染环境 和危害人类健康。请按照当地法 规处理电池。 OPD046002 电池型号：CR2032 1. 在槽中插入纤细工具并轻轻地撬开遥控 钥匙盖。 2. 拆卸旧电池并插入新电池。确定电池位 置正确。 3. 重新安装遥控钥匙后盖。 如果怀疑遥控钥匙损坏或您感觉遥控钥匙 不能正常工作，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 5-5 便利功能 进入车辆 闭锁 智能钥匙(如有配备) OCN7C050022 OSQC048001 您的北京现代汽车配备智能钥匙，您可以 使用智能钥匙闭锁或开锁车门(和行李箱 盖)，甚至可以起动发动机。 1. 门锁闭锁 2. 门锁开锁 3. 行李箱盖开锁 要闭锁： 1. 关闭所有车门、机舱盖和行李箱盖。 2. 携带智能钥匙。 3. 按下车门外侧手柄按钮或按下智能钥匙 上的门锁闭锁按钮(1)。 4. 所有门锁将闭锁，危险警告灯闪烁。 如果在[LCD]显示屏上的用户设置模式 中设置启用“便利→迎宾后视镜/迎宾 灯→门锁开锁联动”功能，外后视镜 会自动折叠。详细信息请参考第4章 的“[LCD]显示器”部分。 5. 通过拉动车门外侧手柄，确定门锁牢固 闭锁。 信息 车门外侧手柄按钮仅在智能钥匙距离车门 外侧手柄0.7~1米(28~40英寸)范围内时工 作。 5-6 05 出现下列情况时，即使按下车门外侧手柄 按钮，车门也不闭锁，并且警报声响3秒 钟。 • 智能钥匙在车内时。 • 发动机起动/停止按钮在[ACC]或[ON]位 置时。 • 行李箱盖除外的任意车门处于打开状 态。 开锁 警告 禁止将智能钥匙及无人照看的儿童留在车 内。无人照看的儿童能按下发动机起动/ 停止按钮，并可能操作电动门窗或其它控 制装置，甚至使车辆移动，从而导致严重 或致命人身伤害。 OSQC048001 要开锁： 1. 携带智能钥匙。 2. 按下车门外侧手柄按钮或按下智能钥匙 上的门锁开锁按钮(2)。 3. 所 有 门 锁 将 开 锁 。 危 险 警 告 灯 闪 烁 2 次。如果在[LCD]显示屏上的用户设置 模式中设置启用“便利→迎宾后视镜/ 迎宾灯→门锁开锁联动”功能，外后视 详细信息请参考第4章 镜会自动展开。详细信息请参考第4章 的“[LCD]显示器”部分。 参考 如果智能钥匙保持静态一定时间，智能钥 匙就会关闭响应功能。此时，您可以晃动 智能钥匙，恢复智能钥匙功能。 5-7 便利功能 行李箱盖开锁 起动 要开锁： 1. 携带智能钥匙。 2. 按下车内行李箱盖标志按钮，或者按住 智能钥匙上的行李箱盖开锁按钮(3)持 续1秒钟以上。 3. 危险警告灯闪烁2次。 一旦行李箱盖打开后关闭，行李箱盖会自 动闭锁。 无需插入钥匙就能起动发动机。详细信息 详细信息 请参考第6章的“发动机起动/停止按钮” 部分。 信息 开锁行李箱盖后，如果在30秒内没有打开 行李箱盖，行李箱盖会自动闭锁。 5-8 参考 请遵守下列安全注意事项，以免损坏智能 钥匙： • 将智能钥匙存放在远离任何液体和热源 的阴凉干燥的地方。如果智能钥匙暴露 在潮湿(液体进入)或高温环境下，可能 会导致智能钥匙内部电路发生故障，而 且这种情况不在车辆有限保修范围内。 • 避免掉落或抛掷智能钥匙。 • 严禁将智能钥匙暴露在极端温度环境 下。 05 参考 丢失智能钥匙 您离开车辆时要随身携带好智能钥匙。如 果将智能钥匙遗留在车辆附近，可能导致 车辆蓄电池过度放电。 每辆车最多能注册2把智能钥匙。如果您 丢失在车辆上注册的智能钥匙，我们建议 您立即将车辆和剩余的智能钥匙一并交给 北京现代授权经销商配齐智能钥匙和进行 重新注册。 必要时，将车辆拖吊至经销商处。 机械钥匙 如果智能钥匙不能正常工作，您可使用机 械钥匙闭锁或开锁车门。 OPD046045 按住释放按钮(1)并拔出机械钥匙(2)。将 机械钥匙插入在车门钥匙锁筒内。 要重新安装机械钥匙，将机械钥匙插进钥 匙孔内，并推动直至听到咔嗒声。 智能钥匙注意事项 如果发生下列任一情况，智能钥匙不工 作： • 智能钥匙接近无线电台或飞机场等能干 扰智能钥匙正常操作的无线电发射机。 • 智能钥匙靠近移动双向无线电通信系统 或手机。 • 有人在您的车辆附近操作其它车辆智能 钥匙。 智能钥匙不能正常工作时，利用机械钥匙 开锁和闭锁车门。如果智能钥匙存在故 障，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 如果智能钥匙与您的手机靠的很近，您手 机的正常操作信号会干扰遥控钥匙的信 号。 这在打电话、接电话、发短信和/或发送/ 接收电子邮件时更为严重。 因此，不要将智能钥匙和手机一同放在同 一口袋里，确保两个设备之间保持充足的 距离。 5-9 便利功能 信息 遥控门窗关闭功能(如有配备) 没有经过负责承诺的一方当事人明确批准 而进行的变更或改装作业会导致用户丧失 操作设备的权力。如果因为执行了没有经 过负责承诺的一方当事人明确批准的变更 或改装作业而导致遥控系统失效，这不在 您车辆制造商的保修范围内。 参考 智能钥匙周围不应有能干扰无线电波传递 到智能钥匙上的磁性物质。 OPDE046001 在发动机关闭状态，按住智能钥匙上的门 锁闭锁按钮(1)3秒钟以上，可以控制门窗 移动。按住门锁闭锁按钮时，门窗就会上 升，释放门锁闭锁按钮时，门窗就会停止 移动。门窗完全关闭时，危险警告灯闪烁 3次。 信息 • 如果在此操作过程中驾驶员远离车辆至 超出范围，遥控门窗关闭功能可能会突 然停止。因此，门窗移动时，驾驶员必 须待在车辆附近。 • 如果因某种阻力使任意门窗的移动操作 受到阻碍时，此门窗就会停止移动，因 某种阻力使任意门窗的移动操作受到阻 碍时。而其他门窗则继续移动。因此， 驾驶员应确保所有门窗均处于关闭状 态，并看到危险警告灯闪烁3次。 5-10 05 电池更换 如果智能钥匙不能正常工作，请更换新电 池。 警告 此产品内置有纽扣类型电池。 如果误食纽扣类型锂电池，可在2小时内 导致严重或致命人身伤害。严禁儿童接触 蓄电池。 如果您怀疑误食了电池或电池在身体内的 任何部位，请立即就医。 信息 如果电池报废不当，会污染环境 和危害人类健康。请按照当地法 规处理电池。 OPDE046046 将一字型螺丝刀插入盖上的孔中，并顺时 针转动，拆下智能钥匙的盖。 电池型号：CR2032 1. 拆卸机械钥匙。 2. 使用细长工具撬开智能钥匙后盖。 3. 拆卸旧电池并插入新电池。确定电池位 置正确。 4. 重新安装智能钥匙后盖。 如果怀疑智能钥匙损坏或您感觉智能钥匙 不能正常工作，我们建议您将此系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 5-11 便利功能 BlueLink蓝牙钥匙(如有配备) BlueLink应用程序安装 如果您想使用蓝牙钥匙服务，首先应该 安装Bluelink应用程序。苹果和安卓用 户可在应用商城搜索“BlueLink”并下 载该应用程序。应用程序使用详情请参 考“BlueLink”应用程序手册。可按照如 下所示在应用程序菜单中找出该手册： ‘Menu[ 菜单] → Help[帮助] → Online Manual[电子手册]’，使用应用程序前请 熟读电子手册。为了使用Bluelink蓝牙钥 匙，首先您需要打开您手机的蓝牙功能。 • 信息 - iPhone用户请在苹果App Store中下载 Blue Link应用程序。 - 安卓系统手机用户请在百度手机 助手，9 1手机娱乐门户， 安卓市 场，360手机助手，华为应用市场， 小 米应用商店，vivo应用商店，魅族应用 商店中下载。（下载应用程序的商城后 续会添加或修改） - 您可以通过手机制造商的客户服务中 心，获取如何打开手机蓝牙功能的信 息。 数字钥匙注册 OSQC051016 OSQC051017 • 注意 如果您购买了二手车，您应该确认并删 除已注册的数字钥匙。此外，请告知客 户服务中心或经销商您购买二手车的情 况。 OSQC051019 OSQC051020 5-12 05 1. 用智能钥匙启动车辆电源，并将其放置 在车内。 2. 如图所示按下AVNT屏幕上的按钮： 全 部菜单(或设置)→蓝牙钥匙→设备注册 3. 打开车主智能手机上的 “BlueLink” 应用程序，登录并进入数字钥匙注册界 面。 4. 第一次扫描AVNT屏幕上的二维码后， 手机设备登录到车辆的过程将会开始。 5. 车辆和智能手机数据注册到数字钥匙中 心后，第二次扫描AVNT屏幕上的二维码 即可进入校准智能手机的过程，需要保 持扫描二维码5秒钟。 6. 如果注册完成，AVNT屏幕上会显示“注 册及校准已完成”。 • 注意 - 如果注册进行时，手机蓝牙断开，或无 法扫描二维码(例如手机相机故障)，注 册过程将会被取消。 - 如果注册进行时，在AVNT屏幕上操作了 除注册外的其他功能，注册过程将会被 取消。 - 如果注册进行时，关闭了车辆电源，注 册过程将会被取消。 - 如果智能钥匙不在车辆内，则无法开始 注册。 • 信息 - 如果车主在已经注册了两个数字钥匙的 情况下按下“注册设备”按钮，屏幕上 将会提示“您已经注册了数字钥匙，如 需重新注册，请先删除当前设备”。 - 注册数字钥匙时，一台车辆可以用同一 个ID注册并使用两部智能手机。 - 如想要使用除已注册的两部智能手机 外的另一部智能手机(更换智能手机)， 则需要删除已注册的两个设备，并重新 注册。 - 除车主外，数字钥匙最多可共享给三个 (每人最多使用两部手机)。 数字钥匙 共享请参考BlueLink数字钥匙应用程序 上的“ 电子手册[Online Manual]”。 - 仅车主的帐户才可注册数字钥匙。 5-13 便利功能 数字钥匙注册 • 信息 - 如因车辆维修导致已注册的数字钥匙信 息被删除，应删除车主智能手机方的数 字钥匙。 - 详细方法请参考“BlueLink”应用程序 上的“ 电子手册[Online Manual]”。 • 注意 当您删除已注册的数字钥匙时，两台手 机设备的数字钥匙将会被同时删除。 OSQC051021 数字钥匙初始化 OSQC051022 OSQC051023 1. 用智能钥匙或数字钥匙(车主)启动车辆 电源，并将其放置在车内。 2. 按照如下所示按下AVNT屏幕上的按钮： 如果无钥匙操作间歇性不工作，请调整 智能手机的位置、方向后重试。 - 如果选择了车主手机， AVNT 屏幕会 显示“您将删除所有设备”，仍要继 续吗?”。 - 如果选择了用户手机， AVNT 屏幕会 显示“您将删除选择的设备”，仍要 继续吗?”。 3. 完成删除程序后， AVNT屏幕上显示[设 备已删除]。 1. 用智能钥匙或数字钥匙(车主)启动车辆 电源，并将其放置在车内。 2. 按照如下所示按下AVNT屏幕上的按钮： 如果智能钥匙不在车辆内，则无法开始 注册。 3. 完成初始化程序后，AVNT屏幕上显示[ 初始化成功]。 5-14 05 使用数字钥匙近程控制 数字钥匙连接: 1. 在“BlueLink”应用程序中如果设置为 自动连接，当使用者手持智能手机靠近 已登录的车辆时，数字钥匙将会自动连 接。如果上一次使用时，使用者手动断 开连接，则需要手动重新连接。 2. 连接成功后，应用程序屏幕右上角会出 )。 现已连接图标( 3. 详细方法请参考“BlueLink”应用程序 上的“电子手册[Online Manual]”。 • 信息 - 如果车辆和智能手机在关闭引擎几小时 后仍保持通信，则自动断开连接。 - 当车辆和两部以上的智能手机处在可连 接范围内时，如果其中一部智能手机已 连接车辆，另一部智能手机则无法进行 连接。如果您需要连接一个特定的智能 手机，则需要断开已经连接上的智能手 机。 • 注意 为了防止车辆的持续放电，当车辆锁车 开始放置7天后处于低电压的话会暂时 断掉整车的电源，此时需要按一下无钥 匙进入按键或者使用车辆钥匙解锁，即 可连接并使用数字钥匙 数字钥匙近程控制： 打开“BlueLink”应用程序，按下车门上 锁/解锁、车窗升降、闪灯&鸣笛(27秒)、 闪灯(27秒)、解锁后备箱或近程启动/关 闭引擎按钮后，会有反馈动画显示控制车 辆的成功与否。近程控制功能在下列情况 下可能将不工作： - 车辆处于ACC、ON或者引擎启动状态 - 任意车门、后备箱或者引擎盖打开的情 况下 • 信息 - 如果同一账户下登录了多台车辆，可 在“BlueLink”应用程序的车辆目录中 可以选择您想连接的车辆。 - 由于包括车主在内的4名驾驶员可以共 享数字钥匙，如果几位用户同时尝试连 接车辆使用数字钥匙时，则仅允许第一 位连接上车辆的智能手机使用数字钥 匙。如果您想更换连接手机使用数字钥 匙，您应该首先断开已连接上的智能手 机。 • 注意 - 您必须完成校准步骤后才能使用数字钥 匙启动车辆，详细信息请参考“数字钥 匙注册”。 - 如果车窗膜为金属材质，可能会导致蓝 牙连接不良或数字钥匙性能下降。 - 近程控制后，驾驶员(控制用户)需要确 认车门上锁状态后离开车辆。 - 仅在可能范围内才能连接、并且进行近 程控制，如果超出范围，连接可能会断 开，近程控制也无法完成。 - 如果手机的数字钥匙与车辆连接上的情 况下，但手机远离车辆时，近程控制可 能无法完成。 - 如果在手机移动数据使用受限、蓝牙设 备较多或存在金属或混凝土等障碍物的 情况下使用近程控制，可能会造成延时 或可操作距离减小。尤其在手遮住智能 手机，或者手机放置在其他会造成频率 干扰的设备旁边的情况下，可能会导致 数字钥匙性能不良。 - 在连接数字钥匙后，如果智能手机因耗 电而关机，下车后将无法使用车门上锁 等车辆控制功能。因此，您需要注意您 的手机耗电情况。 5-15 便利功能 数字钥匙引擎近程启动： - 当将车门锁上、行李箱盖和引擎盖都关 闭，并且变速杆置于P(驻车) 档状态 时，按下“BlueLink”应用程序上的引 擎启动按钮后，车辆的危险警告灯将会 闪烁，并且应用程序上将会显示引擎已 启动的反馈图标，由此知晓引擎启动已 成功。 - 按下“BlueLink”应用程序上的关闭引 擎按钮，可以关闭近程启动。 - 如果您带着连接上数字钥匙的手机进入 车辆， AVNT屏幕亮起，则表示车辆已 由近程启动状态变为一般启动状态。 • 信息 - 如果车辆是一般启动状态，则无法通过 按下“BlueLink”应用程序上的关闭引 擎按钮停止车辆。 - 如果您在设置的启动时间（1~10分）内 没有上车，引擎将自动关闭。 • 注意 - 您必须完成校准步骤后才能使用数字钥 匙启动车辆，详细信息请参考“数字钥 匙注册”。 获取车辆状况： 您可以通过BlueLink应用程序查看车辆状 况。 - 显示内容：总行驶里程、剩余燃油量、 可行驶里程、车辆状态(如车门开/关、 上锁/解锁和引擎状态等)。 • 信息 根 据 获 取 车 辆 状 况 时 间 的 不 同，BlueLink应用程序显示的车辆状况 可能与实际状况不符。 5-16 数字钥匙无钥匙操作： 您可以通过选择“BlueLink”应用程序上 的“Menu[菜单] → 数字钥匙环境设定” 来启用无钥匙操作。 车门上锁/解锁、后备箱解锁： 如果您拿着智能手机并且连接数字钥匙的 情况下按下车门、行李箱盖上的按钮， 可执行上锁、解锁动作。如果不能正常工 作，可能是智能手机和车辆之间的通信不 良，请调整智能手机的位置后重试。 出现下列情况时，车门无法上锁，并且警 报声响3秒钟： - 数字钥匙、智能钥匙在车内 - 车辆电源处于ACC或者ON的状态 - 任意车门处于打开状态 启动引擎并行驶： 请您拿着智能手机并且连接数字钥匙的情 况下上车，踩下制动器，按下车辆引擎启 动按钮来进行启动。如果不能正常启动车 辆，可能是智能手机和车辆之间的通信不 良，请调整智能手机的位置，将智能手机 靠近AVNT重试。 • 注意 - 您必须完成校准步骤后才能使用数字钥 匙启动车辆，详细信息请参考“数字钥 匙注册”。 - 因周围环境及手机性能的原因，无钥匙 操作的距离会有所不同，请注意使用。 05 • 参考 - 如果打开了“BlueLink”应用程序上的 语音提示功能，您可以通过声音或震动 来获取控制失败信息。 - 因智能手机制造商的硬件特征不同， 每个智能手机的蓝牙通信特征也不同。 为确保车辆与智能手机蓝牙通信顺畅， 请参考以下内容： • 在注册数字钥匙时， 请参 考“BlueLink”应用程序上的“电子 手册[Online Manual]”，进行手机 校准。 • 如果无钥匙操作间歇性不工作，请调 整智能手机的位置、方向后重试。 更换智能手机 现有的数字钥匙无法在新的智能手机上使 用。需要完成以下步骤，可以再次使用数 字钥匙。 1. 在新的智能手机上安装“BlueLink”应 用程序并登录。 2. 重新进行数字钥匙注册。(车主) 3. 重新从车主获取数字钥匙 (车辆权限被 分享者) • 注意 - 切勿将已注册数字钥匙的智能手机留在 车内，请随身携带。 - 如果您丢失了已注册数字钥匙的智能手 机，应该立即用智能钥匙在数字钥匙菜 单中删除已注册的数字钥匙。 - 删除后需要重新进行数字钥匙注册。 - 如果在已经注册了蓝牙钥匙，但是没有 携带智能手机或者没有连接的情况下， )图标。 AVNT画面上会显示( - 如果您购买的是二手车，您应该在数字 钥匙设备列表菜单里，确认并删除之前 用户已注册的数字钥匙。删除过程中需 要携带智能钥匙） - 当智能手机的蓝牙通信状况不佳时，数 字钥匙可能无法正常动作。 - 请注意误触碰数字钥匙(智能手机)上的 近程控制按钮的情况。 • 注意 下列情况下，智能手机的数字钥匙可能无 法工作： - 智能手机上的“BlueLink”应用程序被 删除 - 智能手机的网络/GPS被关闭(飞行模式) - 智能手机蓝牙功能未激活 - “BlueLink”应用程序的登录账号信息 已过期(需要重新登录) 5-17 便利功能 - 当您试图用注册的智能手机以外的其他 智能手机登录相同的账户 - 检测到智能手机系统root或应用程序被 黑客入侵 - 智能手机电池或车辆蓄电池亏电 - 智能手机熄屏状态或“BlueLink”应用 程序在后台运行时(根据特定型号或智 能手机制造商和操作系统类型而定) - 智能手机壳为金属或厚材料 - 智能手机和金属物体同时放在包内时， 会造成干扰或连接中断 - 障碍物或人的身体会造成干扰 旧型智能手机的数字钥匙功能可能不能正 常工作 提示设备是否激活 您可以通过选择“BlueLink”应用程序上 的“Menu[菜单] → 蓝牙钥匙环境设定” 来启用自动车窗关闭功能。当用户关闭引 擎、锁车、断开蓝牙钥匙一定时间后，未 关闭的车窗将会自动关闭。 • 注意 公司服务器分析车辆运行数据，并发送监 控所需数据至政府服务器。 迎宾灯功能 您可以通过选择“BlueLink”应用程序上 的“Menu[菜单] → 蓝牙钥匙环境设定” 来启用迎宾灯功能。当用户与车辆连接蓝 牙钥匙后，从远处走近车辆，迎宾灯功能 将会被激活。 • 信息 - 锁车后15秒内不会触发迎宾灯动作 - 您可以通过手机制造商的客户服务中 心，获取如何打开手机蓝牙功能的信 息。 5-18 数字钥匙初始化 可以将车辆个性化与已注册的蓝牙钥匙进 行联动，当用户连接后，会根据个性化配 置文件进行动作。最大支持两名（驾驶者 1，驾驶者2）用户进行联动。 旧型智能手机的数字钥匙功能可能不能正 常工作 05 钥匙防盗系统 钥匙防盗系统可有效防止您的车辆被盗。 如果使用不当编码的钥匙(或其它设备)， 会导致发动机燃油系统不能工作。 将点火开关置于[ON]位置时，钥匙防盗系 统指示灯短暂亮后熄灭。如果此指示灯开 始闪烁，说明系统没有识别到有效的钥匙 编码。 将点火开关置于[LOCK]/[OFF]位置后，再 次将点火开关置于[ON]位置。 如果钥匙附近有另一把钥匙防盗系统钥匙 或其它金属物品(如钥匙链)，系统可能不 能识别您的钥匙编码。金属会干扰发射器 信号的正常发射，导致发动机不能起动。 如果系统重复不能识别钥匙编码，我们建 议您将此系统有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 禁止改装此系统，或者在此系统上加装任 何其它装置。否则会发生电气故障，导致 车辆不能正常运行。 警告 为了防止车辆被盗，不要把备份钥匙放在 车内。您的钥匙防盗系统口令是客户唯一 口令，属于机密信息。 参考 钥匙中的发射器是钥匙防盗系统中的一个 重要部件，该发射器能提供若干年的无故 障服务。但您应避免使其暴露在湿气、静 电环境中，并避免进行粗暴操作。否则会 导致钥匙防盗系统发生故障。 5-19 便利功能 门锁 从车外操作门锁 机械钥匙 信息 • 用机械钥匙闭锁车门时，一定要意识到 只能闭锁/开锁驾驶位车门。 • 使用机械钥匙闭锁驾驶位车门时，如要 闭锁所有车门，利用中央控制门锁操纵 开关闭锁所有车门，并使用驾驶位车门 内侧手柄打开车门下车，然后关闭车门 并用机械钥匙闭锁驾驶位车门。 • 请参考第5章的“从车内操作门锁”部 分，从车内闭锁车门。 OSQC048002 1. 使用机械钥匙按压盖下的控制杆(1)。 2. 不要将机械钥匙从盖孔中拔出，在推 动控制杆的同时，将其缓慢推向车辆后 方，取下孔盖板。 3. 拆卸盖板后，使用机械钥匙仅能操作驾 驶位门锁闭锁或开锁。 4. 向车后方向转动钥匙可闭锁车门；向车 前方向转动钥匙可开锁车门。 如果在驾驶位车门上用机械钥匙操作门锁 开锁/闭锁，仅驾驶位门锁开锁/闭锁。 门锁一旦开锁，可通过拉动车门外侧手柄 打开车门。 关闭车门时，用手推动车门。确定车门牢 固关闭。 5-20 信息 • 在拆卸车门外侧手柄盖板后，请注意不 要将其丢失和划伤。 • 如果因锁筒冻结而不能操作门锁时，轻 拍或间接加热(利用手温等)锁筒解冻。 • 不要对车门和车门手柄施加过大力量。 否则，会导致车门或车门手柄损坏。 05 智能钥匙 从车内操作门锁 使用门锁机械操纵钮 OSQC048001 在随身携带智能钥匙的状态，按下车门外 侧手柄按钮或按下智能钥匙上的门锁闭锁 按钮，可闭锁车门。 在随身携带智能钥匙的状态，按下车门外 侧手柄按钮或按下智能钥匙上的门锁开锁 按钮，可开锁车门。 车门一旦开锁，可通过拉动车门外侧手柄 打开车门。 关闭车门时，用手推动车门。确定车门牢 固关闭。 信息 • 在寒冷潮湿的气候里，车门锁和车门机 械装置会由于冻结而不能正常运行。 • 如果用车钥匙或门锁开关快速连续地进 行多次门锁闭锁/开锁交替操作，系统 会暂时停止操作，以保护电路并避免损 坏系统部件。 OSQC048004 在门锁闭锁状态，拉动车门内侧手柄时， 门锁开锁，并且车门打开。 如果任何车门处于打开状态，即使按下中 央控制门锁操纵开关，车门也不会闭锁。 信息 如果电动门锁在您位于车内时失效，使用 下列一种或多种方法脱离车辆： • 在同时拉动车门手柄的情况下，重复操 作门锁开锁功能(电动和手动)。 • 操作其余前/后门锁、车门内侧手柄。 • 降下前门窗，从车外用机械钥匙开锁车 门。 5-21 便利功能 使用中央控制门锁操纵开关 警告 • 车辆行驶中，车门必须始终在完全关闭 和闭锁状态。如果车门在开锁状态，一 旦发生事故，乘员可能被甩出车外。 • 车辆行驶中，禁止拉动驾驶位或副驾驶 车门内侧手柄。 警告 OSQC051011 OSQCN051011 • 按下门锁闭锁( )按钮时，所有门锁闭 锁。 - 如果钥匙在点火开关内且任何车门在 打开状态，即使按下中央控制门锁闭 锁按钮，车门也不会闭锁。 - 如果任何车门在打开状态，即使按下 中央控制门锁闭锁按钮，车门也不会 闭锁。 • 按下门锁开锁( )按钮时，所有门锁开 锁。 • 车门指示灯 当车辆的所有门锁闭锁后，驾驶位车门 和副驾驶车门上的指示灯亮。如果任何 车门在开锁状态，此指示灯熄灭。 5-22 禁止将老年人、儿童或宠物单独留在车 内。密闭车辆的温度会迅速升高，这会导 致无人照看的老年人、儿童或宠物由于无 法脱离车辆而导致严重或致命人身伤害。 此外，儿童会模仿大人操作车辆内的设 备，从而引发意外事故；或者因不法分子 侵入而遭遇到意外伤害。 05 警告 一定要确保车辆安全。 如果在车门开锁状态离开车辆，可能会导 致车辆被盗，或者他人进入车内隐藏，使 您处在危险处境中。 为了确保安全，踩下制动踏板，将档位挂 入“P(驻车)”档，并牢固啮合驻车制动 器；关闭所有门窗、天窗，并将点火开关 转至[LOCK]/[OFF]位置，然后随身携带好 车辆钥匙下车；牢固关闭车门并闭锁。 警告 自动门锁闭锁/开锁功能 碰撞联动自动开锁 车辆发生碰撞事故导致气囊展开时，所有 门锁自动开锁。 车速联动自动闭锁 车速超过15km/h(9mph)时，所有门锁自动 闭锁。 在[LCD]显示屏上的用户设置模式中可以 详 启用或停用自动门锁闭锁/开锁功能。详 细信息请参考第4章的“[LCD]显示器”部 分。如果车辆配备附加导航，请参考专门 提供的信息娱乐系统使用手册。 在酷寒或酷热环境下，如果长时间呆在车 内，存在严重或致命人身伤害的危险性。 在车内有人时，禁止从车外闭锁车辆。 警告 如果在机动车等物体接近车辆时打开车 门，会导致严重人身伤害或车辆损坏。因 此，在打开车门时要小心，必须仔细观察 要打开车门侧是否有汽车、摩托车、自行 车、行人等接近。 5-23 便利功能 后车门儿童安全锁 安全下车警告(SEW)(如有配备) OSQC048003 ODN8059017 儿童安全锁是防止后座椅上的儿童意外打 开后车门的安全装置。 车内有儿童乘坐时，始终将后车门儿童安 全锁置于闭锁位置。 儿童安全锁位于各后车门边缘。儿童安全 锁在闭锁位置时，即使拉动车门内侧手 柄，后车门也不会打开。 要闭锁儿童安全锁，把钥匙(或螺丝刀) (1)插入儿童安全锁孔内，并转动到闭锁 位置。 需要从车内打开后车门时，将儿童安全锁 置于开锁位置。 1. 停车后，当检测到在盲点内有车辆驶近 时，安全下车警告(SEW)功能发出碰撞 危险预警，警告乘员不要打开车门。 2. 要启用此功能 - 在仪表盘显示屏上的用户设置模式中 选择“驾驶员辅助→盲点安全→安全 下车警告”项，可以设置启用此功 能。如果车辆配备附加导航，请参考 专门提供的信息娱乐系统使用手册。 警告 车辆行驶中，如果儿童意外打开车门，会 被甩出车外，导致严重或致命人身伤害。 因此，车内有儿童乘坐时，始终将后车门 儿童安全锁置于闭锁位置。 5-24 05 注意 • 如果在车辆盲点内停有车辆或存在任何 障碍物，安全下车警告(SEW)功能可能 不能正常运行。 • 如果与本车道间隔1个车道外车道内有 车辆高速驶近，或者本车道相邻车道内 的后方车辆高速驶近时，安全下车警告 (SEW)功能可能不能正常运行。 • 如果目标车辆从本车辆后方高速驶近， 安全下车警告(SEW)功能可能延迟启动 控制，或者可能不能正常运行。 • 如果盲点碰撞预警(BCW)功能或盲点防 撞辅助(BCA)功能如下进行控制，安全 下车警告(SEW)功能不会运行: - 当盲点碰撞预警(BCW)功能或盲点防 撞辅助(BCA)功能显示警告信息时。 - 当盲点碰撞预警(BCW)功能或盲点防 撞辅助(BCA)功能的传感器或其周围 被杂质等遮挡时 - 当盲点碰撞预警(BCW)功能或盲点防 撞辅助(BCA)功能无法发出碰撞危险 预警或预警错误时。 此系统有关的详细信息，请参考第6章 的“盲点碰撞预警(BCW)功能”或“盲点 防撞辅助(BCA)功能”的安全注意事项和 功能限制部分内容。 警告 • 安全下车预警(SEW)功能并不能对所有 接近各车门的物体做出响应。 • 驾驶员和乘员对下车时发生的事故负有 责任。下车前，必须始终仔细观察车辆 周围环境。 5-25 便利功能 防盗警报系统 此系统有助于保护车辆和车辆内的贵重物 品。如果发生下列任一情况，警报喇叭 响，并且危险警告灯持续闪烁： - 在不使用遥控钥匙或智能钥匙的情况下 打开车门。 - 在不使用遥控钥匙或智能钥匙的情况下 打开行李箱盖。 - 打开机舱盖时。 警报持续30秒钟后，警报系统会初始化。 要关闭防盗警报系统，使用遥控钥匙或智 能钥匙开锁车门。 闭锁车门和行李箱盖30秒钟后，防盗警报 系统自动进入警戒状态。要启动防盗警报 系统，必须从车辆外部使用遥控钥匙或智 能钥匙闭锁车门和行李箱盖，或在携带智 能钥匙的状态下，通过按下车门外侧手柄 按钮闭锁车门和行李箱盖。 危险警告灯闪烁和警报声响1次，指示防 盗警报系统进入警戒状态。 启动防盗警报系统后，如果在不使用智能 钥匙的状态下，打开任何车门、行李箱盖 或机舱盖，会发出警报。 如果机舱盖、行李箱盖或任何车门没有完 全关闭，防盗警报系统不能启动进入警戒 状态。如果防盗警报系统没有启动，请检 查机舱盖、行李箱盖或任何车门是否在打 开状态。 禁止改装此系统，或者在此系统上加装任 何其它装置。 5-26 信息 • 请在所有乘员均完全离开车辆状态闭锁 车门。如果在车内有乘员状态操作防盗 警报系统进入警戒状态，当车内乘员试 图离开车辆时，就会触发防盗警报系统 发出警报。 • 如果没有使用遥控钥匙或智能钥匙解除 车辆警戒，使用机械钥匙打开车门，将 点火开关置于[ON]位置(遥控钥匙)，起 动发动机并等待30秒钟。 • 当解除警戒状态后，如果在30秒钟内没 有打开任何车门或行李箱盖，系统会重 新进入警戒状态。 05 方向盘 电机驱动动力转向(MDPS) 电机驱动动力转向(MDPS)系统辅助驾驶员 进行车辆转向操作。如果发动机关闭或 动力转向系统失效，仍可进行车辆转向操 作，但需要较大的转向操纵力。 方向盘转向操纵力在车速加快时变大，而 在车速减慢时变小，目的是能进行较好的 方向盘控制。 在正常的车辆操作中，如果您发现转向操 作所需力量有变化，我们建议您将此系统 有关的所有检查、维修和更换工作交由北 京现代授权经销商进行。 参考 如果电机驱动动力转向系统不能正常运 行，仪表盘上的警告灯(( 行，仪表盘上的警告灯 ) 亮。此时， 方向盘可能会变得难以操纵。在此状态 下，我们建议您尽快将此系统有关的所有 检查、维修和更换工作交由北京现代授权 经销商进行。 信息 车辆正常运行期间，可能会出现下列症 状： • 将点火开关转至[ON]位置时，电机驱动 动力转向(MDPS)系统执行自诊断，此时 在短时间内方向盘操纵力可能会变得很 大。诊断结束时，方向盘恢复到正常状 态。 • 如果蓄电池电压低，方向盘的转向操纵 力会增大。但这是暂时现象，一旦蓄电 池充满电，就会恢复到正常状态。 • 在将点火开关转至[ON]或[LOCK/OFF]位 置时，[MDPS]继电器会发出咔嗒声。 • 车辆停止或低速行驶时，会听到电机运 转声音。 • 在低温状态操纵方向盘时，会发出异常 噪声。当温度升高时，噪音就会消失， 这是正常现象。 • 车辆静止时，如果持续将方向盘转到 极左位置或极右位置，方向盘操纵力增 大，这不是系统故障。经过一定时间 后，方向盘操纵力会恢复至正常状态。 5-27 便利功能 方向盘倾斜&伸缩 注意 调整方向盘高度时，请不要用力推拉，否 则会损坏固定夹。 警告 驾驶车辆期间，禁止调整方向盘的位置。 否则，会造成转向失控，而引发事故，从 而导致严重或致命人身伤害。 方向盘加热器(如有配备) ■类型[A] 信息 调整后，有时锁止释放杆可能不能立即锁 止方向盘。 这种现象不是故障，而是两个齿轮没有正 确啮合而出现的临时现象。此时，再次稍 微移动调整方向盘，就能锁止方向盘。 OSQC051037 ■类型[B] OSQC051026 执行下列操作，改变方向盘角度和高度： 1. 向下拉下锁止释放杆(1)。 2. 调整方向盘到理想角度(2)和理想高度 (3)。把方向盘的角度调整到使其朝向 驾驶员的胸部，而不是朝向脸部。确定 驾驶员能看到仪表盘上的警告灯和仪 表。 3. 向上拉起锁止释放杆把方向盘锁定在适 当位置。 上下推动方向盘确定方向盘牢固锁定。 5-28 OSQC051123 点火开关在[ON]位置时或发动机运转时， 按下方向盘加热按钮加热方向盘。显示屏 按键上的指示灯亮。 05 要关闭方向盘加热器，再次按下显示屏里 的方向盘加热按键，按键上的指示灯熄 灭。 • 无论何时将点火开关转至[ON]位置， 方向盘加热器默认在“关闭(OFF)”位 置。当但是，如果启用自动舒适控制功 能，方向盘加热器根据车外温度自动接 通和关闭。 • 自动舒适控制(驾驶位座椅)(如有配备) 发动机运转时，方向盘加热器根据车外 温度自动控制方向盘温度。此时，如果 按下方向盘加热按钮，方向盘加热器就 会转至手动控制模式。 要使用此功能，在信息娱乐系统显示屏 详细 上的设置菜单中设置启用此功能。详细 信息请参考您车辆专门提供的手册。 信息 方向盘加热器在接通约30分钟后自动关 闭。 喇叭 OSQC051012 按动方向盘上的喇叭标志区域(如图)，喇 叭就会发出声音。仅在按动此位置时喇叭 才响。 参考 禁止重击或用拳头敲击喇叭开关，也不要 用尖锐物品按动喇叭开关。 参考 禁止在方向盘上安装任何套圈或附件。否 则，这些方向盘套、附件会导致方向盘加 热器损坏。 5-29 便利功能 后视镜 内后视镜 日间/夜间后视镜(如有配备) 驾驶车辆起步之前，调整内后视镜的位置 到后窗视野的中央位置。 警告 确认不会阻碍您的视线。不要在后座椅、 行李箱区域放置会干扰后窗视野的物品。 警告 为了防止在发生事故或气囊展开时，被后 视镜造成严重人身伤害，禁止改装内后视 镜和禁止安装广角反光镜。 警告 严禁在车辆行驶中调整后视镜的位置。否 则，可能造成车辆失控，而引发意外事 故，导致严重或致命人身伤害。 参考 清洁后视镜时，使用纸巾或相似物质沾上 玻璃清洁剂进行清洁。不要把玻璃清洁剂 直接喷射到后视镜上，这会导致液态清洁 剂进入后视镜壳内。 5-30 OSQC048009 [A]：调整杆, [B] :日间, [C] :夜间 驾车起步之前，根据日间/夜间驾驶环 境，日间/夜间后视镜调整杆不在驾驶环 境的位置时，进行调整。 即将在夜间行驶时，向后拉动日间/夜间 后视镜调整杆，这可以降低后方车辆大灯 灯光的眩光。 记住，内后视镜在夜间模式时，会降低后 方视野的清晰度。 05 电子感应后视镜(ECM) (如有配备) 外后视镜 OSQC048010 OSQC051013 在夜间或低光线驾驶条件下，电子感应后 视镜自动控制后方车辆大灯的眩光。 发动机运转时，通过装配在后视镜内的传 感器自动控制眩光。传感器检测车辆周 围的光线强度，并自动调整后视镜的反射 率，以此降低后方车辆大灯的眩光。将变 速杆挂入“R(倒档)”档时，后视镜自动 转至最亮状态，以提高驾驶员的车辆后方 视野。 必须在驾车起步之前调整外后视镜的位 置。 您车辆配备了左侧和右侧外后视镜。 可以利用远程控制开关远程调整外后视镜 的位置。 在进入自动洗车机或驶过狭窄街道之前， 可以折叠外后视镜，以防损坏。 当车速高于15km/h时，外后视镜不能折 叠。 警告 • 左侧和右侧外后视镜均为凸镜。从镜子 中看到的物体距离比实际距离近。 • 变更车道时，通过内后视镜或直接目视 观察与后方车辆之间的实际距离。 5-31 便利功能 警告 外后视镜位置调整 驾驶车辆期间，禁止调整外后视镜的位 置，更不能折叠外后视镜。否则，可能造 成车辆失控，而引发意外事故，导致严重 或致命人身伤害。 参考 • 当在后视镜镜面上结冰时，禁止采用刮 除的方法，否则会损坏镜面。 • 如果外后视镜冻结，禁止施力进行调 整。喷射允许的除冰剂(切勿使用散热 器防冻剂)，或者使用海绵或软布沾热 水来解冻，或者把车辆停放在温暖的地 方，使冰自然融化。 OSQC048011 1. 向左侧或右侧移动外后视镜选择开关 (1)，选择所有调整的左侧(L)或右侧 (R)外后视镜。 2. 利用外后视镜位置调整开关(2)，向上/ 向下/向左/向右偏转调整所选择外后视 镜镜片的位置。 参考 • 后视镜镜片在到达最大调整角度时停止 移动，但在按下调整开关状态，电机仍 会持续通电运转。因此，按下调整开关 的时间不要超过必要时间，否则会损坏 调整电机。 • 禁止直接用手掰动调整外后视镜镜片的 位置。否则，会导致调整电机损坏。 5-32 05 外后视镜折叠/展开 OSQC048012 手动型(如有配备) 要折叠或展开外后视镜，抓住外后视镜壳 向车后方向掰动折叠或向车前方向掰动展 开。 • 如果在[LCD]显示屏上用户设置模式中 设置启用“便利→迎宾后视镜/迎宾灯 →门锁开锁联动”功能，外后视镜将按 照下述方式自动折叠或展开： - 使用智能钥匙上的门锁闭锁或门锁开 锁按钮闭锁或开锁车门时，外后视镜 会自动折叠或展开。 - 使用车门外侧手柄按钮闭锁或开锁车 门时，外后视镜会自动折叠或展开。 • 在用户设置模式中选择“便利→迎宾 后视镜/迎宾灯→门锁开锁联动”和“ 便利→迎宾后视镜/迎宾灯→驾驶员靠 近”项。 如果车辆配备附加导航，请参考专门提供 的信息娱乐系统使用手册。 参考 电动型外后视镜即使在点火开关位于 [OFF]位置时也能操作。但是，为了避免 不必要的蓄电池放电，在发动机不运转 时，调整外后视镜的时间不要超过必要的 时间。 参考 禁止直接用手掰动电动型外后视镜。否 则，会导致调整电机损坏。 OSQC048013 电动型(如有配备) 按下外后视镜折叠/展开按钮折叠或展开 外后视镜。当车速高于15km/h时，即使按 下此开关，外后视镜也不会折叠。但是， 如果外后视镜在折叠状态，按下此开关 时，外后视镜能展开。 5-33 便利功能 门窗 电动门窗 OSQC048014 (1) 驾驶位电动门窗控制开关 (2) 副驾驶电动门窗控制开关 (3) 后左电动门窗控制开关 5-34 (4) 后右电动门窗控制开关 (5) 门窗的打开和关闭 (6) 自动电动门窗 (7) 电动门窗锁止开关 05 要升高或降低门窗，必须将点火开关置于 [ON]位置。在各车门上均配有一个控制门 窗的电动门窗控制开关。在驾驶位车门上 配备有能阻止后座乘员操作后门窗的电动 门窗锁止开关。将点火开关置于[ACC]或 [OFF]位置后的3分钟内，可以继续操作电 动门窗。但是，如果前车门处于打开状 态，则即使在这3分钟的时间内也不能操 作电动门窗。 门窗的打开和关闭 警告 车辆行驶时，禁止将头、胳膊或身体的任 意部位伸出门窗外。否则，可能会导致严 重或致命人身伤害。 信息 • 在寒冷潮湿的气候里，电动门窗可能会 由于冻结而不能正常工作。 • 如果在后门窗或天窗(如有配备)处于打 开(或部分打开)的状态下驾驶车辆，可 能会出现风震或脉动噪声。此风噪声是 正常现象，采取下列措施可以降低或消 除噪声。如果在一个或两个后门窗打开 状态出现噪音，把2个前门窗打开约2.5 厘米(1英寸)。 如果在天窗打开状态出现噪声，稍微关 闭天窗。 OCN7050082 要打开： 向下按下电动门窗控制开关至第一止动位 置(5)并保持，门窗下降。在门窗移动过 程中，要停在理想位置，释放开关。 要关闭： 向上拉起电动门窗控制开关至第一止动位 置(5)并保持，门窗上升。在门窗移动过 程中，要停在理想位置，释放开关。 自动门窗上升/下降(如有配备) 短暂拉起或按下电动门窗控制开关至第二 止动位置(6)并释放，门窗就会自动完全 关闭或打开。在门窗移动过程中，要停在 理想位置，再次短暂拉起或按下电动门窗 控制开关。 5-35 便利功能 电动门窗系统初始化 自动反向操作(如有配备) 如果电动门窗系统不能正常运行，必须如 下述执行电动门窗系统初始化程序。 1. 将点火开关置于[ON]位置。 2. 拉起电动门窗关闭开关完全关闭门窗， 并在门窗完全关闭后持续拉起开关1秒 钟以上。 在执行电动门窗系统初始化程序后，如果 电动门窗系统仍然不能正常运行，我们建 议您将此系统有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 OLF044032 警告 初始化电动门窗系统时，不能启动自动反 向操作功能。关闭门窗前，一定要确保身 体部位或其它物体都处于安全位置，以免 造成人身伤害或车辆损坏。 如果门窗在自动关闭期间检测到障碍物， 门窗会停止移动，并自动下降约30厘米 (12英寸)，以便清除障碍物。 如果在持续拉起电动门窗控制开关关闭门 窗期间检测到阻力，门窗会停止上升操 作，并自动下降约2.5厘米(1英寸)。 门窗在自动反向操作功能控制下自动下降 后，如果在5秒钟内再次持续拉起电动门 窗控制开关，门窗自动反向操作功能不工 作。 信息 门窗的自动反向操作功能仅在通过完全上 拉开关到第二止动位置使用“自动上升” 功能时起作用。 警告 关闭门窗前，一定要确保身体部位或其它 物体都处于安全位置，以免造成人身伤害 或车辆损坏。 如果门窗玻璃与上部窗框之间夹住的物体 直径小于4毫米(0.16英寸)，自动门窗反 向操作功能不会检测到阻力，而且门窗不 会停止，也不会反向操作。 5-36 05 参考 参考 不要在门窗上安装附件。否则，自动反向 操作功能可能不能正常运行。 • 为了预防损坏电动门窗系统，切勿同时 打开或关闭2个以上的门窗。这样做也 确保了保险丝的使用寿命。 • 不要试图同时朝相反方向操作驾驶位车 门上的主开关和个别门窗控制开关。否 则门窗会停止，并且不能打开或关闭。 电动门窗锁止按钮 警告 OSQC048016 驾驶员可以通过按下电动门窗锁止开关来 停用后车门上的电动门窗控制开关。 按下电动门窗锁止开关时： • 使用驾驶位车门上的主控制开关可以操 作所有电动门窗。 • 使用副驾驶车门上的控制开关可以操作 副驾驶电动门窗。 • 使用后车门上的控制开关不能操作后电 动门窗。 • 禁止在发动机运转时把钥匙及无人照看 的儿童单独留在车内。 • 禁止把无人照看的儿童单独留在车内。 即使非常小的儿童也会由于不慎而导致 车辆移动或被缠入门窗内，伤及自己及 他人。 • 关闭门窗前，一定要重复检查并确定所 有人的胳膊、手、头和其它阻碍物都处 于安全位置。 • 禁止儿童玩耍电动门窗系统。保持驾 驶位车门上的电动门窗锁止开关在“锁 止”(按下)位置。如果儿童意外操作门 窗，可能会导致严重或致命人身伤害。 • 车辆行驶时，禁止将头、胳膊或身体的 任意部位伸出门窗外。 5-37 便利功能 宽型天窗(如有配备) 警告 OSQC048017 如果您的车辆配备天窗，您可以使用车顶 控制台上的天窗控制开关滑动或倾斜操作 天窗。 只能在点火开关在[ON]位置时打开、关闭 或倾斜操作天窗。 将点火开关转至[ACC]或[OFF]位置后的3 分钟内，可以继续操作天窗。 但是，如果前车门处于打开状态，则即使 在这3分钟的时间内也不能操作天窗。 参考 在车顶上安装有行李架横梁或装载行李物 品时，禁止操作天窗。 5-38 • 车辆行驶中禁止操作天窗或遮光板。否 则会造成车辆失控和发生事故，导致严 重伤害甚至死亡或财产损失。 • 使用天窗前，一定要确保头和其它身体 部位或物体都处于安全位置。 • 车辆行驶中不要把头、胳膊或身体的任 意部位伸出天窗外，以免人员受到严重 伤害甚至死亡。 • 发动机运转时，禁止将钥匙和无人照看 的儿童单独留在车内。无人照看的儿童 可能操作天窗，而引发意外事故，导致 严重或致命人身伤害。 • 严禁坐在车顶上。否则，会导致严重或 致命人身伤害。 05 电动遮光板操作 天窗倾斜打开/关闭操作 OSQC051014 OSQC048020 使用电动遮光板阻挡从天窗玻璃直射进来 的阳光。 - 向后拉动天窗控制杆至第一个止动位置 时，电动遮光板自动滑动打开。 - 向前推动天窗控制杆至第一个止动位置 时，电动遮光板自动关闭。但是，如果 天窗玻璃在打开状态，首先天窗玻璃关 闭。 要使移动的电动遮光板停在任何位置，向 任何方向操作天窗控制杆。 • 向上推动天窗控制杆时，天窗玻璃倾斜 打开。但是，如果电动遮光板在关闭状 态，首先电动遮光板打开。 • 在天窗玻璃倾斜打开状态，向前或向 上推动天窗控制杆时，天窗玻璃自动关 闭。 要使移动的天窗玻璃停在任何位置，向任 何方向操作天窗控制杆。 参考 禁止用手推拉电动遮光板。否则，会导致 电动遮光板系统故障或遮光板损坏。 信息 在电动遮光板上形成的皱褶是由材料特性 所致，属于正常现象。 5-39 便利功能 自动反向操作 天窗滑动打开/关闭操作 OSQC051015 ODH043039 • 向后拉动天窗控制杆至第一个止动位置 时，天窗玻璃滑动打开。但是，如果电 动遮光板在关闭状态，首先电动遮光板 打开。 向前推动天窗控制杆至第一止动位置 时，天窗玻璃关闭。但是，如果天窗玻 璃在关闭状态，电动遮光板关闭。 • 向前推动或向后拉动天窗控制杆至第二 止动位置时，电动遮光板和天窗玻璃自 动操作(自动滑动功能)。 要使移动的天窗玻璃停在任何位置，向 任何方向操作天窗控制杆。 如果电动遮光板或天窗玻璃在自动关闭期 间检测到障碍物的阻力，电动遮光板或 天窗玻璃会停止当前操作，并自动反向操 作，然后停在某个位置，以便清除障碍 物。 如果电动遮光板或天窗玻璃与天窗窗框之 间夹住微小或很软的障碍物，自动反向操 作功能检测不到阻力或根本不检测阻力， 因而不会启动控制。 5-40 警告 • 在操作天窗之前，必须确保任何乘员身 体或任何物品均处于安全位置。否则， 乘员身体或物体可能会被卡住，从而导 致人身伤害或车辆损坏。 • 禁止以人体、物品等为对象测试天窗系 统的自动反向操作功能。电动遮光板或 天窗玻璃会启动反向操作功能，但同时 存在人身伤害或物品损坏的危险性。 05 参考 • 天窗操作到完全打开、关闭或倾斜打开 位置后，不要持续操作天窗控制杆。否 则，会损坏天窗电机、系统部件。 • 如果连续进行天窗滑动打开/关闭、倾 斜打开/关闭等操作，可能会导致天窗 电机或系统故障。 • 定期清除天窗导轨上的杂质或灰尘。 • 天窗与车顶板之间积聚的灰尘会导致 发出噪声，定期使用干净抹布并清除灰 尘。 • 在天窗上覆盖冰雪时，禁止强行打开天 窗，否则会损坏电机等天窗部件。在寒 冷潮湿的环境，天窗系统可能不能正常 工作。 • 洗车或淋雨后，切勿立即打开天窗，或 者在打开天窗玻璃的状态驾驶。否则， 水会进入至车内而会弄湿内饰。 • 驾驶车辆时，禁止将货物伸出天窗外。 否则，车辆紧急制动时，可能会导致车 辆损坏。 天窗系统初始化 OSQC048022 在某些情况下，需要执行天窗系统初始化 程序。需要初始化天窗系统的情况包括： • 拆装12V蓄电池或亏电蓄电池充电时。 • 更换或拆装天窗系统有关的保险丝时。 • 天窗一键式自动打开/关闭操作功能异 常时。 警告 车辆行驶时，禁止将头部、胳膊等任何身 体部位或物体伸出至天窗外。否则，车辆 紧急制动时，会导致严重人身伤害或车辆 损坏。 5-41 便利功能 天窗系统初始化程序： 1. 建议在发动机运转状态执行天窗系统 初始化程序。将档位挂入“P(驻车)” 档，并起动发动机。 2. 确认电动遮光板和天窗玻璃在完全关状 态。如果电动遮光板和天窗玻璃在打开 状态，向前推动天窗控制杆并保持，直 至电动遮光板和天窗玻璃完全关闭。 3. 在电动遮光板和天窗玻璃完全关闭状 态，释放天窗控制杆。 4. 再次向前推动天窗控制杆并保持，直至 电动遮光板和天窗玻璃轻微移动为止。 然后释放天窗控制杆。 5. 再次向前推动天窗控制杆并保持，直至 电动遮光板和天窗玻璃滑动打开和关闭 操作结束。在此操作结束之前，不要释 放天窗控制杆。 如果在此操作过程中释放天窗控制杆， 必须从步骤2开始重新执行初始化程 序。 信息 在拆装蓄电池，或者亏电蓄电池进行充 电，或者更换天窗保险丝后，如果不执行 天窗系统初始化程序，天窗系统不能正常 工作。 5-42 天窗未关警告(如有配备) OCN7040018 如果驾驶员在天窗没有完全关闭的状态关 闭发动机，警报声响几秒钟，并在仪表盘 [LCD]显示屏上显示天窗未关警告信息。 驾驶员离开车辆时，检查确认天窗在完全 关闭状态。 注意 离开车辆时，必须确认天窗在完全关闭状 态。 如果天窗在打开状态，雨水、雪等会进入 至车内而弄湿内饰。如果天窗在打开状 态，当无人看管车辆时，可能会发生车辆 被盗事件。 05 机舱盖 机舱盖打开操作 OCN7050035 OSQC048023 1. 驻车并啮合驻车制动器。 2. 拉起机舱盖释放杆，开锁机舱盖碰锁。 机舱盖会轻微砰然打开。 5. 用支撑杆(3)支撑打开的机舱盖。 警告 支撑杆 • 车辆驾驶后，发动机舱和支撑杆会很 热。手拿支撑杆时，应抓住橡胶包裹部 分，以免灼伤。 • 无论何时检查发动机舱，都必须把支撑 杆完全插入到机舱盖上的支撑杆孔内， 以防止机舱盖掉落而砸伤您。 OSQC051027 3. 在车辆前方，稍微抬起机舱盖，并向上 抬起机舱盖中央内侧的第二挂钩(1)， 并举升机舱盖(2)。 4. 拉出机舱盖的支撑杆。 5-43 便利功能 机舱盖关闭操作 1. 关闭机舱盖前，检查下列内容： • 必须正确安装发动机舱内所有填充口 盖。 • 必须拿出发动机舱内所有的手套、抹 布、可燃材料和工具等无关物品。 2. 把支撑杆牢固卡入到固定夹内，以免发 出咔嗒声噪声。 3. 降低机舱盖至半程位置(距离关闭位置 约30厘米)并按下以便牢固锁定。再次 确定机舱盖牢固关闭。 如果机舱盖略微升起，表明没有牢固锁 定。重新打开并用力关闭机舱盖。 5-44 警告 • 关闭机舱盖前，确定已除去机舱盖接触 区域的所有物品。 • 驾驶车辆之前，重复检查确定机舱盖牢 固锁定。确定仪表盘上没有显示机舱盖 打开警告灯或信息。在机舱盖打开状态 驾驶车辆，会完全挡住视野，导致发生 事故。 • 机舱盖在用支撑杆支起的状态下，禁止 驾驶车辆。因为这样会完全挡住驾驶员 的前方视野，从而会引发事故，而且机 舱盖会掉落而损坏车辆。 05 行李箱盖 行李箱盖打开操作 ■车内 1. 配备自动变速器/智能变速器的车辆， 将变速杆挂入“P(驻车)”档，配备手 动变速器的车辆，将变速杆挂入[1]档 或“R(倒车)”档，并牢固啮合驻车制 动器。 ■车外 OSQC048027 - 在车内，拉起行李箱盖开锁操纵 杆。 3. 提起行李箱盖。 行李箱盖关闭操作 OSQC061019 2. 执行下列操作之一： • 按下遥控钥匙或智能钥匙上的行李箱盖 开锁按钮1秒钟以上。 • 配备智能钥匙的车辆: - 此时，如果所有门锁开锁，与智能钥 匙携带与否无关，按下行李箱盖外侧 手柄按钮时，行李箱盖打开。 - 无论所有车门还是任何车门在闭锁状 态，只要携带智能钥匙，就能使用行 李箱盖外侧手柄按钮打开行李箱盖。 降低行李箱盖至关闭位置，然后向下压下 直到行李箱盖牢固闭锁。一定要试探性地 向上提起行李箱盖进行检查，确定行李箱 盖牢固锁止。 警告 车辆行驶期间，行李箱盖应始终保持完全 关闭状态。如果行李箱盖在打开或微开状 态，含有一氧化碳(CO)的有毒废气会进入 车内，导致严重或致命人身伤害。 信息 为了避免损坏行李箱盖升降杆及其硬件， 驾驶车辆前一定要牢固关闭行李箱盖。 参考 在寒冷潮湿的气候里，行李箱盖碰锁和行 李箱盖机械装置会由于冻结而不能正常操 作。 5-45 便利功能 自动打开式智能行李箱盖(如有配 备) 1. 设置 要启用自动打开式智能行李箱盖功能，在 [LCD]显示屏上的用户设置模式中选择智 能行李箱盖功能。 详细信息请参考本章的“[LCD]显示器” 部分。如果车辆配备附加导航，请参考专 门提供的信息娱乐系统使用手册。 OSQC051039 配备智能钥匙的车辆，可利用自动打开式 智能行李箱盖系统打开行李箱盖。 如何使用自动打开式智能行李箱盖功 能 满足下列所有条件时，可在不碰触任何启 动装置的状态下打开行李箱盖。 • 所有车门关闭并闭锁15秒钟后。 • 智能钥匙位于检测区域内超过3秒钟。 信息 在下列任何条件下，自动打开式智能行李 箱盖功能不工作： • 在关闭并闭锁车门后15秒钟内，检测 到智能钥匙，并且持续检测到智能钥匙 时。 • 在关闭并闭锁车门后15秒钟内，在距离 前车门手柄1.5米范围内检测到智能钥 匙时。(配备迎宾灯功能) • 车门没有关闭或闭锁时。 • 智能钥匙在车内时。 5-46 OSQC051040 2. 智能钥匙检测和警报阶段 如果您携带智能钥匙进入检测区域内(车 后50～100厘米范围)，危险警告灯闪烁并 且警报声响，警告您检测到智能钥匙并且 行李箱盖即将打开。 05 信息 如果不想打开行李箱盖，禁止接近检测区 域。如果您意外进入检测区域并且危险 警告灯和蜂鸣器开始工作，请携带智能钥 匙离开检测区域，行李箱盖将保持关闭状 态。 如何使用智能钥匙暂停自动打开式智 能行李箱盖功能 OPDE046044 1. 门锁闭锁 2. 门锁开锁 3. 行李箱盖打开 OSQC051041 3. 自动打开 危险警告灯闪烁并且警报声响6次，然后 行李箱盖自动打开。 警告 在智能钥匙检测和警报阶段，如果按下任 何智能钥匙上的按钮，就会暂停智能行李 箱盖功能。 必须熟知在紧急状态下如何暂停智能行李 箱盖功能的方法。 • 驾驶车辆前确定已牢固关闭行李箱盖。 • 打开或关闭行李箱盖前，确定行李箱盖 周围没有人或物品。 • 在坡路上打开行李箱盖时，确定行李箱 盖内物品不会掉出。否则，会导致人身 伤害或物品损坏。 • 洗车时，停用智能行李箱盖功能。否 则，行李箱盖可能意外打开。 • 钥匙应存放在儿童接触不到的地方。如 果儿童携带智能钥匙在车后区域玩耍， 智能行李箱盖会意外打开。 5-47 便利功能 信息 • 如果按下门锁开锁按钮(2)，会暂停自 动打开式智能行李箱盖功能。但是，如 果在30秒钟内没有打开任何车门，自动 打开式智能行李箱盖功能再次进入待机 状态。 • 按下行李箱盖打开按钮(3)超过1秒钟 时，行李箱盖自动打开。 • 如果自动打开式智能行李箱盖功能不在 智能钥匙检测和警报阶段，按下门锁闭 锁按钮(1)或行李箱盖打开按钮(3)时， 不会暂停自动打开式智能行李箱盖功 能。 • 按下智能钥匙上的任何按钮暂停智能行 李箱盖功能并打开车门时，如果关闭并 闭锁所有车门，自动打开式智能行李箱 盖功能重新进入待机状态。 检测区域 OSQC048031 • 如果在距离行李箱盖50～100厘米范围 内检测到智能钥匙，自动打开式智能行 李箱盖功能工作，并且发出迎宾声。 • 在智能钥匙检测和警报阶段，如果将智 能钥匙移出至检测区域外，警报阶段立 即停止。 信息 • 在下列任何条件下，自动打开式智能行 李箱盖功能不工作： - 智能钥匙靠近无线电台或飞机场等能 干扰智能钥匙信号的无线电发射器。 - 智能钥匙靠近移动双向无线电通信系 统或手机。 - 有人在您的车辆附近操作其它车辆智 能钥匙。 • 在下列任何条件下，智能钥匙检测范围 可能缩小或增大： - 为了更换轮胎或车辆检查等，升高车 辆一侧时。 - 车辆停放在坡路上或凹凸不平的道路 上时。 5-48 05 燃油加油口门 燃油加油口门打开操作 信息 如果燃油加油口门因冻结而无法打开，推 动或轻叩燃油加油口门破开冰冻。禁止撬 动燃油加油口门。必要时，可在盖板周围 喷射指定除冰剂（禁止使用发动机冷却液 或防冻液），或者将车辆移至温暖的地方 自然解冻。 燃油加油口门关闭操作 OSQC048032 在车内，拉起燃油加油口门释放杆打开燃 油加油口门。 1. 将点火开关转至[OFF]位置。 2. 向上拉起燃油加油口门释放杆。 OSQC048033 1. 顺时针转动燃油箱盖，直至发出“咔 嗒”声。 2. 关闭燃油加油口门，直至燃油加油口门 牢固锁定。 警告 汽油为高度易燃易爆品。为了避免严重或 致命人身伤害的危险性，请严格遵守下列 安全注意事项： • 阅读并遵守加油站处的所有警告事项。 • 如果在加油站的加油机处有紧急汽油切 断装置，在加油之前一定要注意观察紧 急汽油切断的位置。 • 在接触燃油加油枪前，您的手应与燃油 加油口、加油枪或其它气体源保持一定 的安全距离，并通过接触车辆上的金属 部件完全释放静电，以消除潜在的静电 危险。在加油过程中，禁止使用手机。 3. 向外拉出燃油加油口门(1)完全打开。 4. 逆时针转动拆卸燃油箱盖(2)。因燃油 箱内的压力释放，可能会听到“嘶嘶” 声。 5. 将燃油箱盖插到燃油加油口门上。 5-49 便利功能 • 手机的电流和电磁波干扰能点燃燃油蒸 气，这会引发严重火灾事故。您一旦开 始加油操作，则不要返回至车内，也不 要碰触、摩擦或滑过织物等任何物体， 因为这些物体能产生静电。静电放电 能点燃燃油蒸气，这会引发严重火灾事 故。如果您必须进入车内，再次接触燃 油加油枪前，您的手应与燃油加油口、 加油枪或其它气体源保持一定的安全距 离，并通过接触车辆上的金属部件完全 释放静电，以消除潜在的静电危险。 • 加油前，必须将档位挂入“P(驻车)” 档，并牢固啮合驻车制动器，然后将点 火开关转至[LOCK/OFF]位置。 发动机电控系统部件产生的火花能点燃 燃油蒸气，这会引发严重火灾事故。 • 使用规定便携式燃油容器加油时，必须 将燃油容器放在地面上。燃油容器的静 电放电能点燃燃油蒸气，这会引发严重 火灾事故。一旦开始加油操作，保持与 车辆的接触状态，直至完成加油操作。 • 仅使用专门设计用来携带和储存汽油的 批准便携塑料燃油容器。 • 在加油站内尤其是在加油时，严禁使用 火柴或点烟器，禁止吸烟或将点燃的烟 留在车内。 5-50 • 加油时，禁止加油过量或加油到燃油箱 的最高位置，以防止燃油溢出。 • 如果在加油过程中起火，立即远离车 辆，并立即联系加油站工作人员和消防 队，而且必须服从他们的安全指挥。 • 如果燃油在压力作用下喷出溅在衣服 和皮肤上，存在起火和灼伤的危险。因 此，一定要小心缓慢拆卸燃油箱盖。如 果从燃油加油口喷出燃油或燃油蒸气， 或者听到嘘嘘的放气声音，则应等到此 现象完全消失后，再拆卸燃油箱盖。 • 必须检查确认燃油箱盖是否安装牢固， 以免在发生事故时燃油泄漏。 信息 必须按照在介绍章节中介绍的“燃油规 格”要求给车辆添加燃油。 参考 • 注意不要将燃油溅洒在车辆外饰上。否 则，燃油会损坏漆面。 • 如果需要更换燃油箱盖，仅能使用北 京现代纯正燃油箱盖或符合您车辆规定 的等效品。使用不正确的燃油箱盖会导 致燃油系统或废气排放控制系统严重故 障。 05 灯光 车外灯 灯光控制 OSQC048035 OSQC048034 要控制灯光，转动灯光控制杆末端的灯光 开关至下列位置之一： (1) 关闭(OFF) (2) 自动灯光(AUTO)(如有配备) (3) 示宽灯 (4) 大灯 自动灯光(AUTO)(如有配备) 灯光开关在“自动灯光(AUTO)”位置时， 示宽灯及大灯将根据车外光线的亮度自动 控制亮灭。 即使自动灯光(AUTO)功能在运行状态，在 夜间或雾天驾车时，或者驶入隧道、室内 停车场等黑暗区域时，请手动控制打开或 关闭灯光。 参考 • 切勿在仪表板上的传感器(1)上方放置 物品或将液体溅到传感器上。 • 禁止使用车窗清洁剂清洁传感器。清洁 剂会留下干扰传感器工作的遮光膜。 • 如果在挡风玻璃上粘贴太阳膜或涂上金 属涂层，自动灯光(AUTO)功能不能正常 运行。 5-51 便利功能 远光灯操作 OSQC048036 示宽灯( ) 示宽灯( 示宽灯、牌照灯和仪表板照明灯亮。 OSQC048038 要打开远光灯，向前推动灯光控制杆并释 放。灯光控制杆会返回至原位。 打开远光灯时，远光灯指示灯亮。 要关闭远光灯，向后拉动灯光控制杆并释 放。此时，近光灯亮。 警告 当迎面驶来车辆时，不要使用远光灯。远 光灯会严重影响迎面驶来车辆驾驶员的视 野。 OSQC048037 大灯(( ) 大灯 大灯、示宽灯、牌照灯和仪表板照明灯 亮。 信息 要打开大灯，必须将点火开关置于[ON]位 置。 5-52 05 功能设置 点火开关在[ON]位置时，可以设置启用或 停用远光灯辅助(HBA)功能：在用户设置 模式中选择或取消选择“用户设置→灯光 →远光灯辅助”项。如果停用此功能，远 光灯辅助(HBA)功能不能提供辅助。 重新起动发动机时，远光灯辅助(HBA)功 能保持最后设置的状态。 OSQC048039 要使远光灯闪烁，向后拉动灯光控制杆并 释放。如果将灯光控制杆向后拉动并保 持，远光灯会保持亮，直至释放灯光控制 杆。 远光灯辅助(HBA)(如有配备) OSQC048069 远光灯辅助(HBA)功能根据迎面驶来车辆 的灯光亮度和路况自动调整大灯模式(在 远光灯与近光灯之间切换)。 启动条件 1. 将灯光开关置于“自动灯光(AUTO)”位 置。 2. 将灯光控制杆向前推动至远光灯位置， 打开远光灯。 3. 远光灯辅助(HBA)( )指示灯亮。 4. 当 车 速 大 于 4 0 k m / h 时 ， 远 光 灯 辅 助 (HBA)功能自动启动。 - 在远光灯辅助(HBA)功能启动状态， 如果向前推动灯光控制杆，远光灯 辅助(HBA)功能关闭，且远光灯保持 亮。 - 在远光灯辅助(HBA)功能控制下远光 灯熄灭的状态，如果向后拉动灯光 控制杆，远光灯亮，且远光灯辅助 (HBA)功能保持启动状态。当释放灯 光控制杆时，灯光控制杆会返回至 原位，且远光灯熄灭。 - 在远光灯辅助(HBA)功能控制下远 光灯亮的状态，如果向后拉动灯光 控制杆，近光灯亮，且远光灯辅助 (HBA)功能关闭。 )位 - 如果将灯光开关转至大灯( 置，远光灯辅助(HBA)功能关闭，且 近光灯保持亮。 5-53 便利功能 在远光灯辅助(HBA)功能启动状态，当检 测到下述状态时，大灯从远光灯模式切换 至近光灯模式。 - 检测到迎面驶来车辆上的大灯灯光时。 - 检测到前方车辆的尾灯灯光时。 - 检测到前方摩托车或自行车的前照灯或 尾灯灯光时。 - 周围环境亮度大到不需要远光灯时。 - 检测到路灯或其它光线时。 - 灯光开关不在“自动灯光(AUTO)”位置 时。 - 关闭远光灯辅助(HBA)功能时。 - 车速降至25km/h以下时。 OSQC048134 警告灯和警告信息 远光灯辅助(HBA)系统不能正常运行时， 就会显示此警告信息几秒钟。警告信息熄 灭后，主警告灯( )亮。 在此状态下，我们建议您将此系统有关的 所有检查、维修和更换工作交由北京现代 授权经销商进行。 5-54 注意 在下列任何条件下，远光灯辅助(HBA)功 能不能正常运行： 1. 当迎面驶来的车辆或前方车辆的灯光较 暗时。这些情况包括： • 在迎面驶来车辆的大灯或前方车辆的尾 灯上覆盖灰尘、积雪或雨水等时。 • 迎面驶来车辆的大灯熄灭，但是雾灯亮 时。 2. 远光灯辅助(HBA)功能摄像头因外部条 件因素影响而检测受限时。这些情况包 括： • 车辆大灯损坏或没有进行适当维修时。 • 当车辆大灯没有正确对准时。 • 在狭窄弯曲道路或粗糙路面上行驶时。 • 当车辆行驶在上坡或下坡道路上时。 • 在十字路口或弯曲道路上仅看见前方车 辆的部分车体时。 • 有交通信号灯、反射信号、闪烁信号或 镜子时。 • 路面潮湿、被雪覆盖等状态不良时。 • 弯道上突然冲出一辆车时。 05 • 轮胎气压不足导致车辆倾斜或车辆被拖 吊时。 • 车道保持辅助(LKA)系统警告灯亮时 • 因为废气、烟雾、积雪等原因，导致检 测不到迎面车辆或前方车辆的灯光时。 • 前车窗上覆盖杂质如冰、灰尘、雾气或 被损坏时。 3. 前方视野不良时。这些情况包括： • 因环境能见度较低(烟雾、尘沙、大 雾、大雨、大雪等)而未能检测到迎面 驶来的车辆或前方车辆的大灯灯光时。 • 挡风玻璃能见度不良时。 • 任何液体远离远光灯辅助(HBA)控制模 块，禁止私自拆装远光灯辅助(HBA)系 统有关的部件。 • 禁止在仪表板上放置能反射光线的物品 如镜子、白纸等。如果反射光线，远光 灯辅助(HBA)功能不能正常运行。 • 远光灯辅助(HBA)功能在特定条件下不 能正常运行。此功能仅为向驾驶员提供 驾驶便利性的辅助功能。因此，驾驶员 有责任始终正确操控车辆和安全驾驶。 • 如果远光灯辅助(HBA)功能不能正常运 行，请手动控制大灯在远光灯与近光灯 之间切换。 警告 • 起动发动机后，或者前视摄像头初始化 后，约15秒钟内，远光灯辅助(HBA)功 能不会启动。 • 禁止私自拆装前视摄像头。我们建议您 将此系统有关的所有检查、维修和更换 工作交由北京现代授权经销商进行。 • 如果拆装了前视摄像头，必须执行与前 视摄像头有关的各系统校准程序。我们 建议您将各系统校准有关的所有工作交 由北京现代授权经销商进行。 • 如果更换了挡风玻璃，同样需要执行与 前视摄像头有关的各系统校准程序，并 检查各系统运行是否良好。我们建议您 将各系统校准有关的所有工作交由北京 现代授权经销商进行。 5-55 便利功能 转向信号和变更车道信号 转向信号一触闪光功能 要打开转向信号一触闪光功能，轻轻移动 转向信号控制杆并释放。变更车道信号闪 烁3次、5次或7次。 在[LCD]显示屏上的用户设置模式中可以 设置启用或停用转向信号一触闪光功能， 详 并能选择闪光次数(3闪、5闪或7闪) 。详 细信息请参考第4章的“[LCD]显示器显示 模式”部分。如果车辆配备附加导航，请 参考专门提供的信息娱乐系统使用手册。 后雾灯 OSQC048040 要打开转向信号灯，左转向时，向下拉 下转向信号控制杆至[A]位置，而右转向 时，向上提起灯光控制杆至[A]位置。要 使用变更车道信号，请轻轻移动转向信号 控制杆至[B]位置并保持。 释放转向信号控制杆时，或者车辆转向结 束时，转向信号控制杆会返回至“OFF” 位置。 如果转向信号灯不闪烁或闪烁频率异常或 持续亮，表明某个转向信号灯灯泡烧坏， 需要更换。 OSQC048041 要打开后雾灯，按照下述操作： 打开大灯，然后将雾灯开关(1)拨动至后 雾灯位置。 要关闭后雾灯，按照下述操作： • 将灯光开关转至“关闭(OFF)”位置。 • 将雾灯开关再次拨动至后雾灯位置。 5-56 05 蓄电池保护功能 大灯护送功能(如有配备) 此功能设计的目的是防止蓄电池过度放 电。灯光开关在“示宽灯”或以上位置 时，如果驾驶员关闭发动机并打开驾驶位 车门，此功能控制自动关闭示宽灯。 配备此功能的车辆，驾驶员在夜间将车辆 暂停在路边而下车时，示宽灯会自动熄 灭。 如果在关闭发动机后，将灯光开关重新转 至“示宽灯”或“自动灯光(AUTO)”位置 (如有配备)时，即使打开驾驶位车门，示 宽灯也保持亮。 必要时，关闭发动机后，先将灯光开关转 至“关闭(OFF)”位置，然后重新转至“ 示宽灯”位置。 灯光开关在“大灯”位置时，如果将点火 开关转至[ACC]或[OFF]位置，大灯(和/或 示宽灯)保持亮约5分钟。但是，如果关闭 发动机，并打开和关闭驾驶位车门，大灯 (和/或示宽灯)亮约15秒钟后熄灭。 可通过按下遥控钥匙(或智能钥匙)上的 闭锁按钮2次或将灯光开关转至“关闭 (OFF)”或自动灯光(AUTO)位置来熄灭大 灯(和/或示宽灯)。但是，如果在黑暗环 境下将灯光开关转至“自动灯光(AUTO)” 位置，大灯不会熄灭。 在[LCD]显示屏上的用户设置模式中可以 设置启用或停用大灯护送功能。 详细信息请参考第4章的“[LCD]显示器显 示模式”部分。如果车辆配备附加导航， 请参考专门提供的信息娱乐系统使用手 册。 参考 如果驾驶员从其它车门(除驾驶位车门外) 下车，就不能启动蓄电池保护功能，而且 大灯护送功能不能自动关闭。 这会导致蓄电池过度放电。为了防止蓄电 池过度放电，在离开车辆之前，使用灯光 开关手动关闭所有灯光。 5-57 便利功能 日间行车灯(DRL) 日间行车灯(DRL)可使他人能在日间尤其 是黎明后和日落前更容易地看到您车辆的 前部。 在下列任何条件下，日间行车灯(DRL)关 闭： 1. 啮合驻车制动器时。 2. 发动机停止。 大灯水平调整开关 负载状态 开关位置 仅驾驶员 0 驾驶员+副驾驶乘员 0 全部乘员(包括驾驶员) 1 全部乘员(包括驾驶员)+最 大允许负载 2 驾驶员+最大允许负载 3 警告 如果大灯水平调整系统存在任何问题，我 们建议您将此系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。禁止私自检修。 OSQC051042 要根据乘员数及行李区的负载重量调整大 灯水平光束角度，转动大灯水平调整开 关。 开关位置数字越大，大灯光束照射点越 近。要保持大灯光束在适当位置，否则大 灯灯光会使其它车辆的驾驶员目眩。 下面列出了适合各种负载的正确开关设定 例子。对于不在下表中的装载状态，调整 开关位置到最相似的状态。 5-58 05 迎宾系统(如有配备) 迎宾灯 车内灯光 大灯和示宽灯 大灯(灯光开关在“大灯”或“自动灯光 (AUTO)”位置)亮，并且关闭和闭锁所有 车门(和行李箱盖)的状态，如果执行下列 任意操作，大灯和示宽灯亮约15秒钟。 • 按下遥控钥匙或智能钥匙上的门锁开锁 按钮。 此时，如果按下门锁闭锁或门锁开锁按 钮，大灯和示宽灯立即熄灭。 在[LCD]显示屏上的用户设置模式中可以 详细信息请 设置启用或停用迎宾灯功能。详细信息请 参考第4章的“[LCD]显示器”部分。如果 车辆配备附加导航，请参考专门提供的信 息娱乐系统使用手册。 参考 在发动机关闭或存在蓄电池过度放电危险 性时，不要长时间使用车内灯光。 内顶灯自动关闭 在内顶灯亮的状态，关闭发动机，并打开 和关闭车门时，内顶灯保持亮约20分钟， 然后自动熄灭。如果车门保持在打开状 态，内顶灯在关闭发动机后保持亮约40分 钟，然后自动熄灭。此时，如果用遥控钥 匙或智能钥匙闭锁车门，防盗警报系统进 入警戒状态后，内顶灯在5秒钟后逐渐减 光熄灭。 内顶灯 当内顶灯开关位于车门控制(DOOR)位置， 并且关闭并闭锁所有车门(和行李箱盖)的 状态，如果执行下列操作之一，内顶灯亮 30秒钟。 • 按下遥控钥匙或智能钥匙上的门锁开锁 按钮时。 • 按下车门外侧手柄按钮时。 此时，如果按下门锁闭锁或门锁开锁按 钮，内顶灯立即熄灭。 5-59 便利功能 前内顶灯 ■类型[A] OSQC048044 前车门控制灯(( 前车门控制灯 )： 按下此按钮时，与车辆是否行驶无关，当 打开前车门或后车门时，前内顶灯或后内 顶灯亮。使用遥控钥匙或智能钥匙开锁所 有门锁时，只要没有打开任何车门，前内 顶灯和后内顶灯保持亮约30秒钟。当关闭 车门时，前内顶灯和后内顶灯保持亮约30 秒钟，然后逐渐减光熄灭。但是，如果将 点火开转至[ON]位置或闭锁所有门锁，前 内顶灯和后内顶灯立即熄灭。点火开关 在[ACC]或[OFF]位置时，如果打开某个 车门，前内顶灯和后内顶灯持续亮约20分 钟。 ■类型[B] 前内顶灯 ： • 按下此按钮时，打开前/后内顶灯。 ： • 按下此按钮时，关闭前/后内顶灯。 OSQC048045 (1) 前阅读灯 (2) 车门控制灯 (3) 前内顶灯亮 (4) 前内顶灯熄灭 前阅读灯： 按动透镜，可以打开或关闭阅读灯。阅读 灯会发出聚光束，以便在夜间驾驶员、副 驾驶乘员阅读或作为私人灯使用。 5-60 05 后内顶灯 行李箱灯 ■类型[A] OSQC048070 ■类型[B] OSQC051043 打开行李箱盖时，行李箱灯亮。 参考 只要打开行李箱盖，行李箱灯就亮。为了 避免不必要的蓄电池放电，使用行李箱后 牢固关闭行李箱盖。 OPD046406 后内顶灯( 后内顶灯( ): 按动此按钮，可以打开或关闭后内顶灯。 参考 发动机在关闭状态时，禁止长时间打开车 内灯光。 5-61 便利功能 雨刮器和喷水器 挡风玻璃雨刮器 点火开关在[ON]位置时，如下述操作。 OYC046403 A. 雨刮器速度控制 • MIST – 雨刮器运转1次 • OFF – 雨刮器不运转 • INT – 雨刮器间歇运转 • LO – 雨刮器低速运转 • HI – 雨刮器高速运转 B. 转动调整雨刮器间歇运转的间隔时间 C. 喷水器喷水联动雨刮器运转 5-62 MIST ：要使雨刮器运转1次，向上推动控 制杆并释放。如果保持控制杆在 此位置，雨刮器持续运转。 OFF ：雨刮器停止运转。 INT ：雨刮器按一定的间隔时间间歇运 转。在下小雨或有薄雾天气时使 用此模式。要改变间歇运转灵敏 度，转动间歇时间调整钮选择适 当的灵敏度。 LO ：雨刮器低速运转。 HI ：雨刮器高速运转。 信息 如果在挡风玻璃上有积雪或结冰，使用雨 刮器前，必须进行10分钟以上的挡风玻璃 除冰操作，直至完全除雪或除冰，确保雨 刮器正常运转。 如果在使用雨刮器或喷水器前没有完全除 雪或除冰，会损坏雨刮器或喷水器系统。 05 挡风玻璃喷水器 注意 • 为了避免喷水器泵损坏，在挡风玻璃清 洗液储液箱空时不要使用喷水器。 • 为了避免雨刮器或挡风玻璃损坏，在挡 风玻璃干燥状态不要操作雨刮器。 • 为了避免雨刮器臂及其部件损坏，禁止 手动移动雨刮器臂。 • 为了避免雨刮器和喷水器系统损坏，在 冬季必须使用防冻型挡风玻璃清洗液。 OADC046404 雨刮器控制开关在“关闭(OFF)”位置 时，向后拉动控制杆，喷水器启动向挡 风玻璃喷射清洗液，同时雨刮器运转1~3 周。当雨刮器&喷水器控制杆保持在向后 拉动位置时，喷水器和雨刮器持续运转， 直至释放控制杆。如果喷水器不工作，可 能是挡风玻璃清洗液储液箱空所致，需要 加注挡风玻璃清洗液。 警告 当车外温度低于零度时，在使用喷水器前 使用挡风玻璃除霜功能加热前挡风玻璃， 以免清洗液冻结在挡风玻璃上影响驾驶员 的视野。如果驾驶员的视野受到影响，可 能会引发意外事故，导致严重或致命人身 伤害或财产损失。 5-63 便利功能 手动暖风&空调控制系统(如有配备) OSQC051111 1. 鼓风机速度控制旋钮 2. 温度控制旋钮 3. 通风模式选择按钮 5-64 4. 前挡风玻璃除霜按钮 5. 后窗除霜器&外后视镜除霜器按钮 6. 空调控制(A/C)按钮 7. 空气内/外循环模式选择按钮 05 暖风和制冷 1. 起动发动机。 2. 将通风模式设定在理想位置。 要提高加热和制冷效果； - 暖风： - 制冷： 3. 将温度控制设定在理想温度。 4. 将空气内/外循环模式设定在“空气外 循环”模式。 5. 将鼓风机速度设定在理想速度。 6. 如果需要运行制冷系统，按下空调控制 (A/C)按钮接通制冷系统。 通风模式选择 OSQC051100 5-65 便利功能 脸部位置(B、D、F) 气流流向身体上部和脸部。此外，控制每 个通风口从而引导从通风口排出的气流方 向。 足部&脸部位置(B、D、C、E、F) 气流流向脸部和足部。 OSQC051112 按动通风模式选择按钮，可以控制从通风 系统流出的气流方向。 气流流向足部、仪表板通风口或挡风玻 璃。5个通风模式符号代表脸部位置、足 部-脸部位置、足部位置、足部-除霜位置 和除霜位置。 足部位置(A、C、D、E、F) 大部分气流流向足部，少量气流流向挡风 玻璃和侧面门窗除霜口。 足部&除霜位置(A、C、D、E、F) 大部分气流流到足部和挡风玻璃，少量气 流流到侧面门窗除霜口。 除霜位置(A、D) 大部分气流流向挡风玻璃，少量气流流向 侧面通风口。 5-66 05 仪表板通风口 温度控制 ■前 OSQC051106 ■后(如有配备) OSQC051113 顺时针转动温度控制旋钮时，设置温度升 高。 逆时针转动温度控制旋钮时，设置温度降 低。 OSQC051107 仪表板通风口 可以通过通风口调整杆向上/向下或向左/ 向右调节仪表板通风口的空气流出方向。 如果要关闭通风口，请向远离乘员的方向 推动通风口控制杆。如果要打开通风口， 请向接近乘员的方向拉动通风口控制杆。 5-67 便利功能 空气内/外循环模式 信息 我们建议您，主要使用空气外循环模式。 仅在必要时临时使用空气内循环模式。 如果在空气内循环模式长时间运行暖风系 统，而没有运行制冷系统，会在挡风玻璃 上结雾。 此外，如果在空气内循环模式长时间运行 制冷系统，因空气湿度降低，会导致车内 空气极度干燥，并且因空气不流通而产生 霉味。 OSQC051114 按下左侧按钮时，选择空气内循环(车内 空气)模式；按下右侧按钮时，选择空气 外循环(新鲜空气)模式。 空气内循环模式 当选择空气内循环模式时，车 内空气通过通风系统进行循 环，并根据选择的功能加热或 冷却。 空气外循环模式 当选择空气外循环模式时，车 外新鲜空气通过通风系统进入 车内，并根据选择的功能加热 或冷却。 5-68 警告 • 如果暖风&空调控制系统持续在空气内 循环模式运行，会引起乘员瞌睡、困倦 等，这会造成车辆失控，而引发意外事 故。 • 如果暖风&空调控制系统持续在内循环 模式运转(制冷系统关闭状态)，将导致 车内湿度增大。 • 这会导致在挡风玻璃上结雾，阻挡驾驶 员的视野。 • 禁止在车内睡觉，也不要在车辆驻车状 态长时间待在门窗关闭、暖风&空调控 制系统运行的车内。否则，因车内的二 氧化碳含量增加，可能造成二氧化碳中 毒，导致严重或致命人身伤害。 05 鼓风机速度控制 暖风&制冷功能操作 通风 1. 选择脸部 通风模式。 2. 将空气内/外循环模式设定在“空气外 循环”模式。 3. 将温度控制设定在理想温度。 4. 将鼓风机速度设定在理想速度。 暖风 OSQC051115 向右转动控制旋钮时，鼓风机速度增大， 随之气流也增大；向左转动控制旋钮时， 鼓风机速度减小，随之气流也减小。 鼓风机控制旋钮在“0”位置时，鼓风机 关闭。 参考 如果仅点火开关在[ON]位置时操作鼓风机 运转，会导致蓄电池过度放电。因此，在 发动机运转时操作鼓风机运转。 1. 选择足部 通风模式。 2. 将空气内/外循环模式设定在“空气外 循环”模式。 3. 将温度控制设定在理想温度。 4. 将鼓风机速度设定在理想速度。 5. 必要时，将温度控制设定在“最高”温 度，同时启动制冷系统运行，以便除去 进入车内空气中的湿气。 如果挡风玻璃上有雾，选择足部&除霜通 模式，或者选择前挡风玻璃除霜 风 模式。 制冷(如有配备) OSQC051116 按下空调控制(A/C)按钮(指示灯亮)时， 制冷系统启动运行。再次按下空调控制 (A/C)按钮(指示灯熄灭)时，制冷系统关 闭。 5-69 便利功能 操作要领 • 要避免车外的灰尘、难闻的烟雾等污 染空气通过通风系统进入车内，将空 气内/外循环模式设定至空气内循环模 式。当刺激物已排除，为了保持车内空 气新鲜，一定要空气内/外循环模式返 回到外循环模式。这有助于驾驶员保持 清醒的头脑和乘员的舒适性。 • 将空气内/外循环模式设定在空气外循 环模式，将鼓风机速度设定在理想速 度，将温度控制设定在期望温度，并启 动制冷系统运行，如此可以有效地消除 挡风玻璃内侧的结雾。 制冷 北京现代汽车空调系统加注了R-134a制冷 剂。 1. 起动车辆。 2. 按下空调控制(A/C)按钮。 3. 选择脸部 通风模式。 4. 将空气内/外循环模式暂时设定在“空 气内循环”模式，以便快速降低车内的 空气温度。当车内温度降至一定温度 时，将空气内/外循环模式切换至“空 气外循环”模式。 5. 将鼓风机速度设定在理想速度，将温度 控制设定在理想温度，以便保持最舒适 的车内环境。 5-70 信息 OSQC051033 根据车辆生产时国家有效的法规，为您车 辆的空调系统加注了R-134a制冷剂。您能 从附着在机舱盖内板上的标签上找到您车 辆应用的空调制冷剂规格和容量。 参考 • 只能由经过培训的合格技术员检修制冷 系统，以确保正确和安全操作。 • 应在通风良好的场所检修制冷系统。 • 禁止私自维修空调蒸发器(冷却盘管)， 也禁止将从二手车或打捞车辆上拆下的 空调蒸发器(冷却盘管)安装在您车辆上 使用。纯正MAC蒸发器应为已认证符合 SAE标准J2842(并贴上标签)。 05 信息 • 在酷热天气环境下，制冷系统运行状 态，车辆爬坡或在交通拥挤的地方行驶 时，注意密切观察水温表。制冷系统运 行会导致发动机过热。如果水温表显示 发动机过热，立即关闭制冷系统，而继 续运转鼓风机。 • 在潮湿的环境和打开门窗的状态下，如 果运行制冷系统，可能会使车内产生水 滴。水滴过多会导致电子/电气设备损 坏。所以只能在关闭门窗的状态下运行 制冷系统。 制冷系统操作要领 • 在酷热的环境下，如果车辆曾驻车在直 射阳光下，先打开车门、车窗等待，以 便车内的热空气散发到车外。 • 车内的空气充分散发后，从空气内循环 模式切换至空气外循环模式。 • 在雨天或潮湿的气候中，为了减少车窗 内侧结雾，在门窗、天窗等全部关闭状 态，启动制冷系统运行，以降低车内空 气湿度。 • 在空调系统运转期间，您有时可以注 意到空调压缩机循环工作时发动机转速 有轻微变化。这是系统运行时的正常情 况。 • 每个月必须运行制冷系统至少几分钟， 以保持最佳制冷系统性能。 • 使用制冷系统时，您可能发现在车底副 驾驶侧地面上有滴水(或水坑)现象。这 是系统运行时的正常情况。 • 如果过度操作空调，车外温度与挡风 玻璃温度之间有温度差，会导致挡风玻 璃外表面生雾，阻挡视线。在这种情况 下，选择脸部 通风模式，并把鼓风 机速度设定在较低速度。 5-71 便利功能 暖风&空调系统保养 空调滤清器 信息 • 按照定期保养时间表中的保养周期更换 空气滤清器芯。 • 如果车辆在多沙尘、崎岖的路面等恶劣 环境下行驶，必须按需要更频繁地检查 和更换空调滤清器。 • 如果通过通风系统流出的空气流量突然 减少，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授 权经销商进行。 检查空调制冷剂和压缩机润滑油量 OIK047401L [A]：空气外循环，[B]：空气内循环 [C]：空调滤清器，[D]：鼓风机 [E]：蒸发器芯，[F]：加热器芯 空调滤清器安装在手套箱后方。请根据定 期保养时间表定期更换空调滤清器。 我们建议您将空调滤清器有关的所有保 养、检查、维修和更换工作交由北京现代 授权经销商进行。如果车辆经常在多沙、 崎岖路面等恶劣环境条件下行驶，必须早 于定期保养周期检查和更换空调滤清器。 如果通过通风系统流出的空气流量突然减 少，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 5-72 如果制冷剂量不足，会降低制冷性能。如 果制冷剂量过多，也会降低制冷性能，而 且会影响制冷系统的密封性。 因此，如果发现系统运行异常，我们建议 您将此系统有关的所有检查、维修和更换 工作交由北京现代授权经销商进行。 参考 使用正确类型和数量的压缩机润滑油和制 冷剂很重要，否则，会导致压缩机损坏和 系统运行异常。为防止损坏系统，仅能由 经过培训的合格技术员检修暖风&制冷系 统。 05 ■例如 • 类型[A] 警告 本车辆加注R-134a制冷剂 因为制冷剂处于极高压力下， 只能由经过培训的合格技术员 检修空调系统。 使用规定规格和容量的制冷剂和压缩机润 滑油很重要。 否则会导致车辆损坏和人员伤害。 OSQC051050 实际车辆内的空调制冷剂标签可能与图示 不同。 空调制冷剂标签上的符号及说明如下： 1. 制冷剂型号 2. 制冷剂量 3. 压缩机润滑油型号 OSQC051033 关于空调制冷剂标签的详细位置，请参考 第2章的相关内容。 空调制冷剂标签 您能在机舱盖内板上的标签上找到您车辆 应用的空调制冷剂型号和容量。 5-73 便利功能 自动暖风&空调控制系统(如有配备) ■类型[A] ■类型[B] OSQC051101/OSQC051126 1. 2. 3. 4. 5. 6. 温度控制旋钮 鼓风机速度控制旋钮 自动控制(AUTO)按钮 空调控制(A/C)按钮 系统关闭(OFF)按钮 通风模式选择按钮 5-74 7. 8. 前挡风玻璃除霜按钮 后窗除霜器&外后视镜书窗器按钮 9. 暖风&空调控制信息按钮 10. 空气内/外循环模式选择按钮 11. 空气净化按钮 05 自动暖风和制冷控制 OSQC051102 1. 按下自动控制(AUTO)按钮。 根据设定温度自动控制通风模式、鼓风机 速度、空气内/外循环模式及制冷系统的 运行。 • 要解除自动控制模式，手动操作下列任 何控制按钮： - 通风模式选择按钮。 - 前挡风玻璃除霜按钮(再按1次按钮， 可取消前挡风玻璃除霜按钮操作。再 次在信息显示屏上显示“AUTO”符 号。) - 鼓风机速度控制旋钮。 仅手动操作的功能处于手动控制状态， 而其余的功能仍然处于自动控制状态。 • 为了您的便利，尽量使用自动控制 (AUTO)模式，使系统处于全自动控制状 态，并将温度设定为23°C。 OSQC051103 2. 转动温度控制旋钮，设定理想温度。当 温度设定至最低温度时，制冷系统会持 续运行。 5-75 便利功能 手动暖风和制冷控制 OSQC048054 信息 禁止在光照度传感器上方及其附近附加任 何物品，以确保良好的暖风&空调控制系 统的运行。 5-76 操作除自动控制(AUTO)按钮外的其它按 钮，可以手动控制暖风&制冷系统。在这 种情况下，系统根据操作按钮的顺序依次 工作。在系统处于自动控制(AUTO)状态 时，如果按下除自动控制(AUTO)按钮外的 其它任何按钮，没有手动操作的功能仍然 处于自动控制状态。 1. 起动发动机。 2. 将通风模式设定在理想位置。 为了提高暖风&制冷效率，如下选择通 风模式： - 暖风： - 制冷： 3. 将温度控制设定在理想温度。 4. 将空气内/外循环模式设定在“空气外 循环”模式。 5. 将鼓风机速度设定在理想速度。 6. 如果需要运行制冷系统，按下空调控制 (A/C)按钮接通制冷系统。 7. 按下自动控制(AUTO)按钮时，系统转为 全自动控制状态。 05 通风模式选择 OSQC051100 5-77 便利功能 足部位置(A、C、D、E、F) 大部分气流流向足部，少量气流流向挡风 玻璃和侧面门窗除霜口。 足部&除霜位置(A、C、D、E、F) 大部分气流流向足部和挡风玻璃，少量气 流流向侧面门窗除霜口和侧面通风口。 OSQC051104 按动通风模式选择按钮，可以控制从通风 系统流出的气流方向。 按动通风模式选择按钮时，按照下述顺序 切换气流方向： 脸部位置(B、D、F) 气流流向身体上部和脸部。此外，控制每 个通风口从而引导从通风口排出的气流方 向。 足部&脸部位置(B、C、D、E、F) 气流流向脸部和足部。 5-78 模块4 除霜位置(A、D) 大部分气流流向挡风玻璃，少量气流流向 侧面通风口。 05 温度控制(1) ■前 OSQC051106 ■后(如有配备) OSQC051102 转动温度控制旋钮，将车内空气温度设定 在理想温度。在[LCD]显示屏上会显示您 设定的温度。顺时针转动温度控制旋钮 时，设定温度升高；逆时针方向转动温度 控制旋钮时，设定温度降低。当转动温度 控制旋钮时，在每个增量位置，温度以 0.5°C为单位升高或降低。当设定至最低 温度时，制冷系统会持续运行。 OSQC051107 仪表板通风口 可以通过通风口调整杆向上/向下或向左/ 向右调整从仪表盘通风口流出的空气流动 方向。 如果要关闭通风口，请向远离乘员的方向 推动通风口控制杆。如果要打开通风口， 请向接近乘员的方向拉动通风口控制杆。 5-79 便利功能 空气内/外循环模式(10) 信息 我们建议您，主要使用空气外循环模式。 仅在必要时临时使用空气内循环模式。 如果在空气内循环模式长时间运行暖风系 统，而没有运行制冷系统，会在挡风玻璃 上结雾。 此外，如果在空气内循环模式长时间运行 制冷系统，因空气湿度降低，会导致车内 空气极度干燥，并且因空气不流通而产生 霉味。 OSQC051108 在暖风&空调控制器上可以改变空气内/外 循环模式。 按动空气内/外循环模式选择按钮，可以 选择空气外循环(新鲜空气)模式或空气内 循环(车内空气)模式。 空气内循环模式 当选择空气内循环模式时，车 内空气通过通风系统进行循 环，并根据选择的功能加热或 冷却。 空气外循环模式 当选择空气外循环模式时，车 外新鲜空气通过通风系统进入 车内，并根据选择的功能加热 或冷却。 5-80 警告 • 如果暖风&空调控制系统持续在空气内 循环模式运行，会引起乘员瞌睡、困倦 等，这会造成车辆失控，而引发意外事 故。 • 如果暖风&空调控制系统持续在内循环 模式运转(制冷系统关闭)，将导致车内 湿度增大。 这会导致在挡风玻璃上结雾，阻挡驾驶 员的视野。 • 禁止在车内睡觉，也不要在车辆驻车状 态长时间待在门窗关闭、暖风&空调控 制系统运行的车内。否则，因车内的二 氧化碳含量增加，可能造成二氧化碳中 毒，导致严重或致命人身伤害。 05 鼓风机速度控制(2) 空调控制(A/C)(4) OSQC051103 OSQC051125 在暖风&空调控制器上可以改变鼓风机的 速度。 要改变鼓风机速度： • 顺时针转动鼓风机速度控制旋钮时，鼓 风机速度增大；逆时针转动鼓风机速度 控制旋钮式，鼓风机速度减小。 要关闭鼓风机： • 按下系统关闭(OFF)按钮。 按下空调控制(A/C)按钮，可以手动启动 (指示灯亮)或关闭(指示灯熄灭)制冷系 统。 系统关闭(OFF)(5) 参考 如果仅点火开关在[ON]位置时操作鼓风机 运转，会导致蓄电池过度放电。因此，在 发动机运转时操作鼓风机运转。 OSQC051109 要关闭暖风&空调控制系统，按下系统关 闭(OFF)按钮。但是，当点火开关在[ON] 位置时，仍然可以手动操作空气内/外循 环模式选择按钮。 5-81 便利功能 空气净化按钮(11) 暖风&制冷功能操作 通风 1. 选择脸部 通风模式。 2. 将空气内/外循环模式设定在“空气外 循环”模式。 3. 将温度控制设定在理想温度。 4. 将鼓风机速度设定在理想速度。 暖风 OSQC051110 为了防止车外的污染空气进入车内，以保 持车内的空气清洁，按下空气净化按钮， 启动空气净化系统。 • 当空气净化功能启动时，此功能将空 气内/外循环模式切换至空气内循环模 式，并自动调整鼓风机速度和启动制冷 系统运行。 • 空气净化功能运行约5分钟，然后暖风& 空调控制系统切换至之前设定的模式。 • 空气净化功能运行期间，如果启动前挡 风玻璃除霜功能，空气净化功能的运行 模式可能会改变。 信息 空气净化功能运行时，为了获得良好的空 气净化效果，请关闭所有门窗和天窗。 5-82 1. 选择足部 通风模式。 2. 将空气内/外循环模式设定在“空气外 循环”模式。 3. 将温度控制设定在理想温度。 4. 将鼓风机速度设定在理想速度。 5. 必要时，将温度控制设定在“最高”温 度，同时启动制冷系统运行，以便除去 进入车内空气中的湿气。 如果挡风玻璃上有雾，选择足部&除霜 通风模式，或者选择前挡风玻璃除霜 模式。 操作要领 • 要避免车外的灰尘、难闻的烟雾等污 染空气通过通风系统进入车内，将空 气内/外循环模式设定至空气内循环模 式。当刺激物已排除，为了保持车内空 气新鲜，一定要空气内/外循环模式返 回到外循环模式。这有助于驾驶员保持 清醒的头脑和乘员的舒适性。 • 将空气内/外循环模式设定在空气外循 环模式，将鼓风机速度设定在理想速 度，将温度控制设定在期望温度，并启 动制冷系统运行，如此可以有效地消除 挡风玻璃内侧的结雾。 05 制冷 参考 北京现代汽车空调系统加注了R-134a制冷 剂。 1. 起动车辆。 2. 按下空调控制(A/C)按钮。 3. 选择脸部 通风模式。 4. 将空气内/外循环模式暂时设定在“空 气内循环”模式，以便快速降低车内的 空气温度。当车内温度降至一定温度 时，将空气内/外循环模式切换至“空 气外循环”模式。 5. 将鼓风机速度设定在理想速度，将温度 控制设定在理想温度，以便保持最舒适 的车内环境。 • 只能由经过培训的合格技术员检修制冷 系统，以确保正确和安全操作。 • 应在通风良好的场所检修制冷系统。 • 禁止私自维修空调蒸发器(冷却盘管)， 也禁止将从二手车或打捞车辆上拆下的 空调蒸发器(冷却盘管)安装在您车辆上 使用。纯正MAC蒸发器应为已认证符合 SAE标准J2842(并贴上标签)。 信息 信息 • 在酷热天气环境下，制冷系统运行状 态，车辆爬坡或在交通拥挤的地方行驶 时，注意密切观察水温表。制冷系统运 行会导致发动机过热。如果水温表显示 发动机过热，立即关闭制冷系统，而继 续运转鼓风机。 • 在潮湿的环境和打开门窗的状态下，如 果运行制冷系统，可能会使车内产生水 滴。水滴过多会导致电子/电气设备损 坏。所以只能在关闭门窗的状态下运行 制冷系统。 OSQC051033 根据车辆生产时国家有效的法规，为您车 辆的空调系统加注了R-134a制冷剂。您能 在发动机舱前侧的标签上找到您车辆内应 用的空调制冷剂。 5-83 便利功能 制冷系统操作要领 • 在酷热的环境下，如果车辆曾驻车在直 射阳光下，先打开车门、车窗等待，以 便车内的热空气散发到车外。 • 车内的空气充分散发后，从空气内循环 模式切换至空气外循环模式。 • 在雨天或潮湿的气候中，为了减少车窗 内侧结雾，在门窗、天窗等全部关闭状 态，启动制冷系统运行，以降低车内空 气湿度。 • 在空调系统运转期间，您有时可以注 意到空调压缩机循环工作时发动机转速 有轻微变化。这是系统运行时的正常情 况。 • 每个月必须运行制冷系统至少几分钟， 以保持最佳制冷系统性能。 • 使用制冷系统时，您可能发现在车底副 驾驶侧地面上有滴水(或水坑)现象。这 是系统运行时的正常情况。 • 如果过度操作空调，室外温度与挡风 玻璃温度之间有温度差，会导致挡风玻 璃外表面生雾，阻挡视线。在这种情况 下，选择脸部 通风模式，并把鼓风 机速度设定为较低速度。 暖风&空调系统保养 空调滤清器 OIK047401L [A]：空气外循环，[B]：空气内循环 [C]：空调滤清器，[D]：鼓风机 [E]：蒸发器芯，[F]：加热器芯 空调滤清器安装在手套箱后面，过滤从车 外通过暖风和空调系统进入车内的灰尘或 其它污染物。 如果灰尘或其它污染物积聚在滤清器内超 过一段时间，通过通风口流入的空气量 可能下降，导致即使选择空气外循环(新 鲜空气)模式，仍在挡风玻璃内侧积聚湿 气。 如果通过通风系统流出的空气流量突然减 少，我们建议您将空调滤清器有关的所有 检查、维修和更换工作交由北京现代授权 经销商进行。 信息 • 按照定期保养时间表中的保养周期更换 空气滤清器芯。 如果车辆在多沙尘、崎岖的路面等恶劣 环境下行驶，必须按需要更频繁地检查 和更换空调滤清器。 • 如果通过通风系统流出的空气流量突然 减少，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授 权经销商进行。 5-84 05 检查空调制冷剂和压缩机润滑油量 如果制冷剂量不足，会降低制冷性能。如 果制冷剂量过多，也会降低制冷性能，而 且会影响制冷系统密封性。因此，如果发 现系统运行异常，我们建议您将此系统有 关的所有检查、维修和更换工作交由北京 现代授权经销商进行。 参考 使用正确类型和数量的润滑油与制冷剂很 重要，否则，会导致压缩机损坏和系统运 行异常。为防止损坏系统，仅能由经过培 训的合格技术员检修暖风&制冷系统。 警告 本车辆加注R-134a制冷剂 制冷系统管路内的制冷剂压力 非常高，因此仅能由经过培训 的合格技术员检修制冷系统。 OSQC051033 空调制冷剂标签 您能从附着在机舱盖内板上的标签上找到 您车辆应用的空调制冷剂规格和容量。 ■例如 • 类型[A] 应使用专用设备回收所有制冷剂。 如果将制冷剂直接排放到大气中，会损害 人身健康和污染环境。如果不遵守这些安 全警告事项，会导致严重人身伤害。 OSQC051050 实际车辆内的空调制冷剂标签可能与图示 不同。 空调制冷剂标签上的符号及说明如下： 1. 制冷剂型号 2. 制冷剂量 3. 压缩机润滑油型号 关于空调制冷剂标签的详细位置，请参考 第2章的相关内容。 5-85 便利功能 挡风玻璃除霜和除雾 警告 挡风玻璃加热 在非常潮湿的环境，制冷系统运转时，不 要将通风模式设定在 或 模式。因挡 风玻璃内侧与外侧之间存在温度差，可能 会在挡风玻璃外表面结雾，这会严重影响 驾驶员的前方视野。在此状态下，将通风 模式设定在 模式，并将鼓风机速度设定 在较低速度。 • 为了获得最大除霜效果，将温度控制设 定在最高温度，并将鼓风机速度设定在 最高速度。 • 在除霜或除雾期间，如果想向足部提供 暖空气，可以将通风模式设定在足部除霜模式。 • 驾驶车辆前，清除挡风玻璃、后窗、外 后视镜及全部侧窗上的积雪和冰。 • 清除机舱盖及车颈格栅进气口处的积雪 和冰，以提高加热和除霜效果，降低挡 风玻璃内侧结雾的可能性。 5-86 手动暖风&空调控制系统 挡风玻璃内侧除雾 OSQC051117 [A]：类型[A]，[B]：类型[B] 1. 将 鼓 风 机 速 度 设 定 在 “ 0 ” 除 外 的 位 置。 2. 将温度控制设定在理想温度。 )通风模式，或者 3. 选择足部&除霜( )。 按下挡风玻璃除霜按钮( )，自 4. 如果按下挡风玻璃除霜按钮( 动控制启动制冷系统运行和自动选择空 气外循环(新鲜空气)模式。 如果没有自动控制启动制冷系统，也没有 自动选择空气外循环(新鲜空气)模式，请 手动操作相应的按钮进行调整。 05 挡风玻璃外侧除霜 自动暖风&空调控制系统 挡风玻璃内侧除雾 OSQC051118 [A]：类型[A]，[B]：类型[B] 1. 将鼓风机速度设定在最高速度(旋转至 最右)。 2. 将温度控制设定在最高温度。 )。 3. 按下挡风玻璃除霜按钮( 4. 自动控制启动制冷系统运行，并自动选 择空气外循环(新鲜空气)模式。(如有 配备) OSQC051124 1. 将鼓风机速度设定在理想速度。 2. 将温度控制设定在理想温度。 )。 3. 按下挡风玻璃除霜按钮( 4. 根据检测到的车外温度，自动控制启动 制冷系统运行，并自动选择空气外循环 (新鲜空气)模式和自动将鼓风机速度调 整至较高速度。 如果没有自动控制启动制冷系统运行，或 者没有自动选择空气外循环(新鲜空气进 入)模式和较高鼓风机速度，请手动操作 相应的按钮或旋钮进行调整。 )模式， 如果将通风模式设定在除霜( 鼓风机速度自动调整至较高速度。 5-87 便利功能 挡风玻璃外侧除霜 除雾逻辑(如有配备) 为了降低挡风玻璃内侧结雾可能性，根据 或 特定条件，如将通风模式设定在 模式等，自动控制空气内/外循环模式或 制冷系统运行。要设置启用或停用除雾逻 辑，如下进行操作： 手动暖风&空调控制系统 OSQC051124 1. 将鼓风机速度设定在最高速度。 2. 将温度控制设定在最高温度(HI)。 )。 3. 按下挡风玻璃除霜按钮( 4. 根据检测到的车外温度，自动控制启动 制冷系统运行，并自动选择空气外循环 (新鲜空气)模式。 )模式， 如果将通风模式设定在除霜( 鼓风机速度自动调整至较高速度。 5-88 1. 将点火开关置于[ON]位置。 )。 2. 按下挡风玻璃除霜按钮( 3. 按动空气内/外循环模式选择按钮在3秒 钟内至少5次。在按下挡风玻璃除霜按 钮( )后，必须在10秒钟内完成此程 序。 空气内/外循环模式选择按钮[LED]指示灯 闪烁3次，表示停用除雾逻辑。 要启用除雾逻辑，请重复上述步骤。 如果拆装蓄电池电缆或亏电蓄电池进行充 电，除雾逻辑初始化为启用状态。 05 后窗除霜器 外后视镜除霜器(如有配备) 如果车辆配备外后视镜除霜器，当您接通 后窗除霜器时，外后视镜除霜器也同时接 通。 OSQC051119 发动机运转时，除霜器加热后窗玻璃，除 去后窗玻璃内外的结霜、结雾和薄冰。 • 要启动后窗除霜器，请按下暖风&空调 控制器上的后窗除霜器按钮。当除霜器 通电时，后窗除霜器按钮指示灯亮。 • 再次按下后窗除霜器按钮时，除霜器关 闭。 信息 • 如果在后窗上积雪或结冰，应在启动后 窗除霜器前清除积雪或结冰。 • 后窗除霜器在接通约20分钟后自动关 闭，或者将点火开关转至[LOCK/OFF]位 置时关闭。 5-89 便利功能 暖风&空调控制附加功能 天窗联动空气外循环(如有配备) 打开天窗时，会自动选择空气外循环(新 鲜空气)模式。此时，如果按下空气内/外 循环模式选择按钮选择空气内循环模式， 在3分钟后重新自动切换至空气外循环模 式。当关闭天窗时，空气内/外循环模式 将返回至之前的模式。 5-90 05 储存箱 警告 底板控制台储物箱 不要在车辆内储存打火机、丙烷罐或其它 易燃/易爆物品。这些物品在车辆长时间 暴露在高温环境下时会爆炸，甚至会引发 火灾。 警告 驾驶车辆时，必须确保各种储存箱盖处于 牢固关闭状态。在车辆上装载的所有物品 都处在与车速相同的速度运动中，当您紧 急制动或急转弯时，或者车辆发生碰撞事 故时，这些物体可能会从储存箱中甩出， 撞击驾驶员、乘员，从而导致人身伤害。 参考 为了避免物品被盗而造成较大的财产损 失，不要在储存箱内存放贵重物品。 OSQC051038 要打开： 直接打开盖。 手套箱 OSQC051032 要打开： 拉动手柄(1)。 警告 手套箱使用结束后，必须牢固关闭。 如果手套箱处于打开状态，当发生事故 时，即使乘员佩戴了安全带也会导致严重 伤害。 5-91 便利功能 车内装置 杯架(如有配备) 前排 警告 ■[FL] OSQC051035 • 在杯架内存放有水杯、饮料罐等时，不 要紧急起步或紧急制动，以免存放的液 体溅出。如果热液体溅出，会烫伤您。 如果驾驶员被烫伤，在混乱瞬间会失去 对车辆的控制，从而引发意外事故。 • 车辆行驶时，不要把盛装热液体的未加 盖、不固定的杯子、瓶罐等存放在杯架 内。否则，当车辆紧急制动或发生碰撞 事故时，会导致人身伤害。 • 在杯架内，仅存放软型杯子。如果存放 坚硬物品，当发生意外事件时，可能会 导致人身伤害。 ■[N]系列 警告 禁止将饮料瓶或罐存放在阳光直射和温度 很高的车内。否则，饮料瓶或罐可能会受 热爆炸。 参考 OSQC051034 后排 OSQC051031 可以在杯架里放置杯子、小型饮料罐等。 5-92 • 驾驶车辆时，要盖好饮料瓶盖，以防止 饮料溅出。如果液体溅出，会进入到车 辆的电气/电子系统部件内，从而导致 部件损坏。 • 清洁喷溅的液体时，不要高温干燥杯 架，否则会损坏杯架。 05 遮阳板 电源插座 OIG046437 OSQC051029 要使用遮阳板，向下拉下并调整至适当位 置。 要挡住侧面门窗直射阳光，向下拉下遮阳 板，从支架(1)处脱开遮阳板并摆动遮阳 板至侧面(2)， 要使用梳妆镜，拉下遮阳板并滑动打开梳 妆镜盖(3)。 按需要向前/向后调整遮阳板位置(4，如 有配备)。可以利用票据夹(5)夹住票据。 使用完后，牢固关闭梳妆镜盖，并将遮阳 板返回至原位。 电源插座用于给手机或其它与车上的电气 系统兼容的设备提供电源。 在发动机运转时，电源插座可提供120W以 下的电功率。 警告 避免电击。不要把手指、工具等插入到电 源插座内，更不要湿手触摸电源插座。否 则，可能会引发电击事故。 警告 为确保行车安全，使用遮阳板时注意不要 阻碍驾驶员的视野。 参考 在票据夹内不要夹住过多的票据。否则， 会导致票据夹损坏。 5-93 便利功能 参考 为了防止电源插座损坏： • 只能在发动机运转时使用电源插座。使 用完后，拔出附件电源插头。如果在发 动机关闭状态长时间使用电源插座，会 导致蓄电池过度放电。 • 仅能使用12V、120W(瓦特)以下功率的 电子/电气设备。 • 在使用电源插座时，请将暖风&空调控 制系统调整至最低运行标准。 • 不使用时，请牢固关闭盖。 • 在使用电源插座时，请将暖风&空调控 制系统调整至最低运行标准。不使用 时，请牢固关闭盖。 • 尽量完全推入电源插头。如果连接不 良，会导致电源插座过热或保险丝熔 断。 • 如果电源插头连接不良，会导致电源插 座过热或保险丝熔断。可能来自设备电 池的电流流入车辆的电气/电子系统， 从而导致车辆电气/电子系统故障。 5-94 [USB]充电接口(如有配备) OSQC051046 [USB]充电接口位于驾驶位座椅与副驾驶 座椅之间的底板控制台前部。[USB]充电 接口通过[USB]数据线进行连接，为小型 电子设备的电池充电，如智能手机、平板 电脑等。 • 充电期间，在智能手机、平板电脑等电 子设备显示屏上会显示充电状态/充电 完成的信息。 • 在充电过程中，智能手机或平板电脑可 能会变热。这不表示[USB]充电系统存 在故障。 • 采用不同充电方式的智能手机或平板电 脑可能无法正常充电。此时，应使用设 备配备的专用充电器。 • [USB]充电接口仅用于给电子设备充 电。请勿将此充电接口用于在信息娱乐 系统中播放音频、多媒体等。 05 智能手机充电 智能手机无线充电系统 (如有配备) OSQC051118 [A]：充电板 在底板控制台的前部配有智能智能手机无 线充电器。 点火开关在[ON]位置，并且所有车门关闭 条件下，可以使用智能手机无线充电器。 智能手机无线充电器仅能为Qi认证智能手 机( )进行充电。仔细阅读智能手机附件 盖上的标签内容，或者访问智能手机制造 商的官网，检查本手机是否支持Qi功能。 将Qi认证智能手机放在无线充电板上时， 自动启动无线充电进程。 1. 从无线充电板上移除智能钥匙等多余物 品。否则，无线充电进程可能会中断。 将手机置于充电板中央。 2. 在仪表盘显示屏上用户设置模式中可以 设置启用或停用无线充电功能。详细信 息请参考第4章的“[LCD]显示器显示模 式”部分。 如果您的智能手机不能充电： - 轻轻变动智能手机在充电板上的位置。 - 确保橙色指示灯亮。 此时，暂时停止充电进程，并重新尝试启 动手机无线充电进程。 关闭发动机，并打开前车门时，如果智能 手机在无线充电板上，无线充电器会在 [LCD]显示屏上显示警告信息。 对于某些制造商的智能手机，即使智能手 机遗留在无线充电板上，系统可能不会发 出警告。这是由智能手机特定性能所致， 而不表示无线充电器存在故障。 5-95 便利功能 参考 • 智能手机无线充电器不支持没有通过Qi 认证的手机(( )充电。 认证的手机 • 在充电板上放置智能手机时，将智能手 机放在充电板中央，以便获得最佳充电 效率。如果智能手机偏在一侧，充电速 率会减慢，还可能造成智能手机温度升 高。 • 在某些条件下，无线充电进程可能会临 时停止，如在使用遥控钥匙或智能钥匙 起动发动机，或者控制门锁闭锁/开锁 等时。 • 某些智能手机充电时，即使智能手机充 电完成，充电指示灯也不会变为绿色。 • 智能手机无线充电板的温度过高时，无 线充电进程会暂停。当温度降至规定以 下时，重启无线充电进程。 • 当智能手机无线充电板与手机之间夹有 硬币等金属物品时，无线充电进程会停 止。 • 某些具备自保护功能的手机进行充电 时，充电速度会减慢，甚至无线充电进 程会停止。 • 如果附加在手机上的外壳很厚，可能不 能无线充电。 • 如果手机没有完全接触充电板，可能无 法正常无线充电。 • 智能手机无线充电时，如果信用卡、电 话卡、存折和火车票等带有磁性物质的 物品与智能手机放在一起，可能造成这 些物品被消磁损坏。 • 如果在充电板上放置没有配备无线充电 功能的手机或任何金属物品，可能会听 到轻微的噪声。这是由无线充电器识别 放置在充电板上的物品兼容性过程中发 出的，这不会影响车辆或手机。 信息 将点火开关转至[LOCK/OFF]位置时，无线 充电进程也会停止。 5-96 时钟 警告 驾驶车辆时，禁止调整时钟。否则会造成 车辆失控，而引发事故，从而导致严重或 致命人身伤害。 详细信息请参考专门提供的手册。 05 衣帽钩 警告 OTM048095 在此衣帽钩上禁止挂大物或重物。 OCN7050071 除了挂轻量衣服和帽子外，不要挂衣服 挂、坚硬物品等，也不要在衣服口袋里放 置沉重、尖锐或易碎物品。否则，发生事 故或侧气帘展开时，会导致严重人身伤害 或车辆损坏。 5-97 便利功能 信息娱乐系统 天线 信息 • 如果加装在零配件市场购买的[HID]大 灯，会影响车辆音响系统、电子/电气 系统的正常工作。 • 防止化妆品(如香水、化妆油)、防晒 霜、洗手液、空气清新剂等接触内饰部 件。否则，这些液体会损坏内饰或导致 内饰变色。 [USB]接口 OSQC051028 鲨鱼鳍式天线(如有配备) 鲨鱼鳍式天线接收传输数据。(如：GPS信 号等) OSQC051117 您可使用[USB]数据线在车辆[USB]接口上 连接便携式音频设备。 信息 如果连接使用以车辆电源插座电源为工作 电源的便携式音频设备，在播放期间可能 会产生噪声。如果发生这种情况，便携式 音频设备应使用自带电源工作。 5-98 05 方向盘上音响控制 OSQC051119 在方向盘上配备有音响控制开关，以提高 操作便利性。 参考 模式(MODE)( 不要同时操作多个音响远程控制按钮。 • 向上拨动音量(VOLUME)开关，增大音 量。 • 向下拨动音量(VOLUME)开关，降低音 量。 / )(3) 按动模式选择(MODE)按钮选择收音机或多 媒体模式。 音量(VOLUME)(VOL +/VOL -)(1) 搜索/预选(SEEK/PRESET)( (2) • 收音机(RADIO)模式 此开关起自动搜索(AUTO SEEK)选择开 关的作用。会保持搜索(SEEK)，直至释 放开关。 • 多媒体(MEDIA)模式 此开关起快进/快退(FF/REW)开关的作 用。 向上或向下拨动搜索/预选(SEEK/ PRESET)开关，其功能如下： • 收音机(RADIO)模式 此开关起前/后预选电台(PRESET STATION UP/DOWN)开关的作用。 • 多媒体(MEDIA)模式 此开关起前/后曲目选择(TRACK UP/ DOWN)开关的作用。 ) 向上或向下拨动搜索/预选(SEEK/PRESET) 开关超过0.8秒钟，其功能如下： 静音(MUTE)( )(4) • 按一下静音(MUTE)按钮静音。 • 再按一下静音(MUTE)按钮激活声音。 信息 音响控制开关有关的详细信息请参考专门 提供的信息娱乐系统使用手册。 5-99 便利功能 信息娱乐系统(如有配备) 如果车辆配备附加导航，请参考专门提供 的信息娱乐系统使用手册。 Bluetooth® wireless Technology 免提按钮(如有配备) 语音识别 OSQC051121 OSQC051120 信息娱乐系统的多种功能可通过语音识别 指令执行。 如果车辆配备附加导航，请参考专门提供 的信息娱乐系统使用手册。 OSQC051051 通过Bluetooth® Wireless Technology可 以使用电话免提功能。 (1) 呼叫/应答按钮 (2) 通话结束按钮 (3) 左侧麦克风 (4) 右侧麦克风 • 音响：详细信息请参考本章的“音响” 部分。 • 导航：Bluetooth® Wireless Technology 免提功能有关的详细信息 请参考专门提供的使用手册。 5-100 05 AM(MW、LW)接收 汽车收音机如何工作 FM接收 OJF045309L OJF045308L FM无线电信号是您所在城市周围的发射塔 发射的广播信号。通过您车辆的收音机天 线拦截这些信号，然后由收音机输入此信 号并将它传送给车辆的扬声器。 当您的车辆接收较强的无线电信号时，音 响系统的精确设计确保提供最好的声音播 放效果。在有些情况下，进入车内的信号 不强或不清晰。 这与某些因素有关，例如车辆与广播电台 的距离、车辆接近其它有较强信号的广播 电台、区域内有建筑物、桥或大型阻塞物 等。 AM广播信号接收距离比FM广播信号长。因 为AM无线电波是以低频率传送的，这些低 频无线电波可以追随地球曲面而不是直接 进入大气层。另外，它们能绕过遮挡物， 提供更好的信号覆盖范围。 5-101 便利功能 FM广播电台 这些原因可导致声音不良，使您认为您的 收音机存在故障。下列情况属正常现象， 并不代表收音机发生故障。这些情况包 括： OJF045310L FM广播信号是以高频率传送的，它不能弯 曲地追随地球曲面。因此，FM广播信号通 常在离信号发射塔较近的地方就开始时强 时弱。同样，FM信号易受高楼、高山或其 他遮挡物的影响。 5-102 JBM004 • 声音时高时低—当您的车辆远离广播电 台时，信号将变弱，且声音时高时低。 如发生此类现象，我们建议您选择其它 信号更强的电台。 • 颤抖/静音—FM信号弱或电台与您的收 音机之间有大阻塞物时会扰乱信号，导 致声音颤抖或静音。降低高音音量减少 此类影响，直到清除扰乱为止。 05 使用手机或双声道收音机 在车内使用手机时，音响系统可能产生噪 声。这不代表音响系统存在故障。此时， 请尽量在远离音响设备的地方使用手机。 参考 OJF045311L • 电台转换—当FM信号变弱时，开始播放 接近相同频率、信号更强的电台。因为 您车辆的收音机设计为锁定最清晰的信 号。如产生此类现象，请选择其它信号 较强的电台。 • 取消多径信号—从几个方向接收多个信 号可导致声音走样或颤抖。这是由来自 相同电台的直接或反射信号、来自两个 频率接近电台的信号导致的。如发生这 种情况，请选择其它广播电台直到这种 情况消失为止。 在车内使用手机或无线通讯设备等通信系 统时，必须装配分离式外部天线。当手机 或无线通讯设备单独使用内部天线时，会 干扰车辆的电气系统并对车辆的安全操作 产生不利影响。 警告 在加油站加油过程中不要使用手机。必须 将车辆停车在安全地方后使用手机。 5-103 便利功能 5-104 6. 驾驶车辆 驾驶前安全注意事项.......................................... 6-4 在进入车辆前 ..................................................... 6-4 起动前的注意事项 ................................................. 6-4 点火开关.................................................... 6-5 发动机起动/停止按钮 .............................................. 6-5 双离合变速器............................................... 6-10 自动变速器操作 .................................................. 6-10 双离合变速器操作 ................................................ 6-11 驻车 ............................................................ 6-16 良好驾驶习惯 .................................................... 6-16 制动系统................................................... 6-18 制动助力器 ...................................................... 6-18 盘式制动器磨损指示器 ............................................ 6-18 电控驻车制动器(EPB) ............................................. 6-19 自动驻车(AUTO HOLD) ............................................. 6-24 防抱死制动系统(ABS) ............................................. 6-28 电子稳定控制(ESC) ............................................... 6-29 车辆稳定管理(VSM) ............................................... 6-32 上坡起步辅助控制(HAC) ........................................... 6-33 低真空辅助(LVA) ................................................. 6-33 紧急制动信号(ESS) ............................................... 6-34 正确使用制动器 .................................................. 6-34 怠速停止&起动(ISG)......................................... 6-35 要启动怠速停止&起动(ISG)功能 .................................... 6-35 要关闭怠速停止&起动(ISG)功能 .................................... 6-38 怠速停止&起动(ISG)功能故障 ...................................... 6-38 蓄电池传感器停用 ................................................ 6-39 驾驶模式集成控制系统(2WD).................................. 6-40 驾驶模式 ........................................................ 6-40 6 特殊驾驶条件............................................... 6-44 危险驾驶路况 .................................................... 6-44 陷车脱困操作要领 ................................................ 6-44 平稳转弯 ........................................................ 6-45 夜间驾车 ........................................................ 6-45 雨天驾车 ........................................................ 6-45 积水区域驾驶 .................................................... 6-46 高速公路驾驶 .................................................... 6-46 冬季驾驶................................................... 6-47 积雪或结冰路况 .................................................. 6-47 冬季安全注意事项 ................................................ 6-49 牵引挂车................................................... 6-51 决定牵引挂车时 .................................................. 6-52 挂车牵引装置 .................................................... 6-54 牵引挂车驾驶 .................................................... 6-55 牵引挂车时的维护保养 ............................................ 6-58 车重....................................................... 6-59 超载 ............................................................ 6-59 6 06 警告 一氧化碳(CO)气体有毒，吸入会导致昏迷甚至死亡。 发动机排放的废气中含有无色无味一氧化碳有毒气体。 切勿吸入发动机排放的废气。 一旦您在车内闻到发动机排放废气的味道，请立即打开全部车窗，车内充分通 风。吸入一氧化碳气体会导致昏迷甚至死亡。 确认排气系统无泄漏。 车辆因维修等原因举升时，必须检查发动机排气系统。如果排气系统发出的声音 异常变化，或者车辆底部被撞击，我们建议您请北京现代授权经销商检查排气系 统。 封闭空间内不要长时间运转发动机。 在车库等封闭的空间，即使大门敞开也不要长时间运转发动机，因为这会非常危 险。在车库等封闭的空间内，起动发动机后立即驶出封闭空间，不要在发动机运 转时长时间待在封闭空间内。 车内有乘员时不要长时间怠速运转发动机。 如果车内有乘员和需要发动机较长时间怠速运转，必须将车辆置于通风良好的区 域，并将暖风&空调系统的空气内/外循环模式设置在“外循环”模式，同时将鼓 风机速度设置在较高速度，使车外的新鲜空气进入车内进行循环。 保持进气口清洁。 为确保通风系统的正常运行和车内空气的清洁，必须清除挡风玻璃前新鲜空气进 口的雪、冰、树叶等。 需要在行李箱盖打开状态驾驶车辆时： 关闭所有车窗。 打开仪表板通风口。 将暖风&空调系统空气内/外循环模式设定在“外循环”模式，将通风模式设定 在“足部”或“脸部”模式，并将鼓风机速度设定在较高速度。 6-3 驾驶车辆 驾驶前安全注意事项 在进入车辆前 • 确认所有车窗、车内后视镜与车外灯光 均清洁和无阻挡。 • 清除霜、雪或冰。 • 检查轮胎不均匀磨损、损坏等情况。 • 检查车底是否有漏油、漏水迹象。 • 若要倒车，确认车辆后方无障碍物。 起动前的注意事项 • 确保机舱盖、行李箱盖和车门安全关闭 并闭锁。 • 调整座椅和方向盘位置。 • 调整车内和外后视镜。 • 确认车辆全部灯光工作正常。 • 佩戴好安全带。检查所有乘员是否佩戴 好安全带。 • 将点火开关或发动机起动/停止按钮转 至[ON]位置，并检查仪表盘上的各种仪 表、指示灯/警告灯的状态是否正常， 以及在仪表盘显示屏上显示的信息。 • 检查所有携带物品是否正确存放和安 全。 6-4 警告 为了避免事故中严重或致命人身伤害的危 险性，请遵守下列安全注意事项： • 始终佩戴好安全带。车辆行驶时，所有 乘员都应佩戴好安全带。详细信息请参 考第3章的“安全带”部分。 • 始终要防御性驾驶。驾车时，始终要预 想或预测其他驾驶员、行人等可能粗心 大意、出错等潜在的遇险因素。 • 驾驶时集中注意力。如果驾驶员分散注 意力，会引发意外事故。 • 与前方车辆之间保持充分的安全车距。 警告 严禁酒驾、毒驾。 酒后驾驶、毒后驾驶极其危险，会引发严 重的交通事故，极大地威胁着人的生命。 高速公路车祸致死的原因中，排第一位的 就是酒后驾驶导致的。即使少量的酒精也 会影响您的反应速度、感应能力和判断 力。仅仅一杯酒，就会降低您对不断变化 的环境和紧急情况的反应能力，而且每多 喝一杯，您的反应能力就会变得更加糟 糕。 毒后驾驶也是与酒后驾驶同样的危险行 为，甚至比酒驾更加危险。 如果您饮酒或吸毒，而且酒后驾驶或毒后 驾驶，极有可能引发严重的交通事故。因 此，如果您饮酒或吸毒，不要驾驶车辆， 也不要乘坐饮酒或吸毒人员驾驶的车辆， 请选择正常驾驶员或搭乘出租车。 06 点火开关 警告 发动机起动/停止按钮(如有配备) 为了避免事故中严重或致命人身伤害的危 险性，请遵守下列安全注意事项： • 禁止让儿童或不了解车辆系统的人员碰 触点火开关或相关部件。车辆可能会意 外移动，而引发意外事故。 • 车辆行驶中不要穿过方向盘碰触发动机 起动/停止按钮或其它控制。如果手穿 过方向盘，可能会造成车辆失控，从而 引发意外事故。 OSQC061001 当打开前车门时，发动机起动/停止按钮 照明灯亮。当关闭前车门时，照明灯在30 秒钟后熄灭。(如有配备) 警告 要在紧急情况下关闭发动机： 按住发动机起动/停止按钮超过2秒钟，或 者在3秒钟内快速按动发动机起动/停止按 钮超过3次。 如果车辆仍在移动，您可以通过将档位挂 入“N(空档)”档，并按下发动机起动/停 止按钮，在不踩制动踏板的状态重新起动 发动机。 6-5 驾驶车辆 警告 • 除了紧急情况外，在车辆移动时，禁止 按下发动机起动/停止按钮。否则，发 动机会关闭，会失去转向辅助动力和制 动辅助动力，这会严重影响车辆方向控 制和制动控制，从而引发严重事故。 • 驾驶员离开座椅之前，一定要将档位挂 在“P(驻车)”档，将发动机起动/停止 按钮置于[OFF]位置，并牢固啮合驻车 制动器，然后携带好智能钥匙下车。如 果不遵守这些安全注意事项，可能会造 成车辆突然移动，而引发意外事故。 6-6 06 发动机起动/停止按钮位置 按钮位置 操作 备注 OFF 要 停 止 发 动 机 ， 将 档 位 挂 入 “ P ( 驻 打开驾驶位车门时，如果方向盘没有正 车)”档，并按下发动机起动/停止按 常锁止，就会发出警报声。 钮。 如果档位在“D(前进)”档、“R(倒 车)”档和“N(空档)”档的状态，按下 发动机起动/停止按钮，档位会自动挂 入“P(驻车)”档。 在此位置，锁住方向盘，防止车辆被 盗。 ACC 发动机起动/停止按钮在[OFF]位置时， 如果发动机起动/停止按钮在[ACC]位 在没有踩下制动踏板的状态，按下发动 置超过1小时，就会自动切断蓄电池电 机起动/停止按钮。 源，以免蓄电池无谓放电。 可以使用部分电子/电气设备。 如果方向盘没有正常开锁，发动机起 在此位置，方向盘开锁。 动/停止按钮就不工作。此时，左右晃 动方向盘释放张力，同时按下发动机起 动/停止按钮。 ON 发动机起动/停止按钮在[ACC]位置时， 如果发动机不运转，不要将发动机起 在没有踩下制动踏板的状态，按下发动 动/停止按钮长时间置于[ON]位置，以 机起动/停止按钮。 免蓄电池无谓放电。 在起动发动机之前，检查各指示灯/警 告灯的状态。 START 档位在“P(驻车)”或“N(空档)”档 如果在不踩下制动踏板的状态按动发动 时，踩下制动踏板，并按下发动机起 机起动/停止按钮，发动机不会起动， 动/停止按钮，发动机就会起动。 而发动机起动/停止按钮的状态按照如 为 了 确 保 行 车 安 全 ， 档 位 在 “ P ( 驻 下顺序进行转换： [OFF] → [ACC] → [ON] → [OFF]或 车)”档时起动发动机。 [ACC] 6-7 驾驶车辆 起动发动机 警告 • 驾车时，必须穿合适的鞋。不合适的鞋 (高跟鞋、滑雪鞋、凉鞋、拖鞋等)会影 响制动踏板、加速踏板和离合器踏板的 操作。 • 不要在踩下加速踏板状态起动发动机。 否则，车辆可能会突然移动，而引发意 外事故。 • 等待到发动机转速恢复到正常状态。如 果在发动机转速高时释放制动踏板，车 辆会突然移动。 信息 • 仅在智能钥匙位于车内时，通过按下发 动机起动/停止按钮起动发动机。 • 即使智能钥匙在车内，如果离驾驶员较 远，发动机可能不会起动。 • 当发动机起动/停止按钮在[ACC]或 [ON]位置时，如果打开任何车门，系 统搜索智能钥匙。此时，如果在车内 没有检测到智能钥匙，钥匙防盗指示 灯“ ” 闪烁，并显示“智能钥匙 不在车内”的警告信息。当所有车门关 闭时，警报声响5秒钟。请保持智能钥 匙在车内。 6-8 配备自动变速器/智能自动变速器的车 辆： 1. 携带好智能钥匙。 2. 牢固啮合驻车制动器。 3. 确定档位在“P(驻车)”档。 4. 踩下制动踏板。 5. 按下发动机起动/停止按钮。 信息 • 不要为了发动机暖机，在车辆停止状 态等待。以适度的发动机转速驾驶。 此时，应避免急加速和急减速。 • 起动发动机时，必须踩下制动踏板。在 发动机起动期间，不要踩下加速踏板。 在发动机预热期间，不要高速运转发动 机。 06 参考 紧急起动 为了防止车辆损坏： • 如果发动机在车辆行驶中熄火，严禁将 档位挂入“P(驻车)”档。 如果交通、路况等允许，您可以在车辆 仍在移动时，将档位挂入“N(空档)” 档，并按下发动机起动/停止按钮重新 起动发动机。 • 不能用推或拖车的方法起动发动机。 参考 为了防止车辆损坏： 除了制动灯保险丝熔断情况外，禁止按住 发动机起动/停止按钮超过10秒钟。 制动灯保险丝熔断时，不能正常起动发动 机。用新品保险丝更换。如果不能更换 保险丝，可在发动机起动/停止按钮位于 [ACC]位置时，按住发动机起动/停止按钮 10秒钟以上起动发动机。 为了确保行车安全，起动发动机期间，必 须踩下制动踏板。 OSQC058003 如果智能钥匙电池电量不足或智能钥匙不 能正常工作，如上图所示，用智能钥匙按 下发动机起动/停止按钮，以此可以起动 发动机。 6-9 驾驶车辆 双离合变速器(如有配备) [FL]类型 OSQC061002 换档期间，踩下制动踏板。 [A]：[LCD]显示屏 [N]系列 OSQCN061002 自动变速器操作 自动变速器配有7个前进档和1个倒档。 将变速杆或换档按钮挂在“D(前进)”档时，自动变速器自动在各前进档位之间换档。 6-10 06 双离合变速器(DCT)操作 双离合变速器配有7个前进档和1个倒档。 当变速杆位于“D(前进)”档时，自动在 各前进档位之间换档。 • 双离合变速器可视为自动换档手动变速 器。它提供如同手动变速器车辆的驾驶 感，并能提供如同全自动变速器车辆的 便利性。 • 挂入“D(前进)”档时，可以通过齿轮 自动换档，类似于传统自动变速器。但 与传统自动变速器不同的是，通过执行 器啮合离合器或挂档时，双离合变速器 车辆能感觉到(和听到)换档感觉。 • 双离合变速器采用干式双离合器，它在 驾驶期间显示较好的加速性能，和提高 燃油效率。但与传统自动变速器不同， 因为没有配备液力变矩器。相反，通过 离合器滑移从一个档位切换至下一档 位，这在车辆低速开始起步时更明显。 因此，有时换档感比传统自动变速器更 加明显，而且由于必须匹配变速器速 度与发动机速度，因此可以感觉到轻微 的振动。这些是双离合变速器的正常情 况。 • 干式离合器传输扭矩并提供直连驾驶 感，这种感觉可能与配备液力变矩器的 传统自动变速器不同。这在从停止或车 辆低速开始起步时更明显。 • 车辆低速状态下快速加速时，双离合 变速器选择正确的档位，发动机转速根 据车辆驾驶状态快速提升。这是正常现 象。 • 为了能平稳开始上坡，根据当前状态平 稳踩下加速踏板，以避免颤抖感或颠簸 感。 • 如果在车辆低速状态从加速踏板上移开 脚，会在变速器换档前感觉到强力的发 动机制动。这种发动机制动的感觉与手 动变速器车辆类似。 • 驾车下坡时，您可以将变速杆移至手动 换档模式，降档到较低档位，在不过度 使用制动踏板的情况下控制车速。 • 起动和停止发动机时，会在系统进行自 测试时听到咔嗒声。这是双离合变速器 的正常工作声音。 • 在最初的1,500公里(1000英里)行驶里 程内，驾驶员会在低速状态加速时感觉 到车辆不平稳。在磨合期内，随着车辆 持续的驾驶，新车换档质量和性能会逐 步达到最佳。 6-11 驾驶车辆 警告 为了避免严重或致命人身伤害的危险性， 请遵守下列安全注意事项： • 将档位挂入“D(前进)”档或“R(倒 车)”档前，一定要仔细观察车辆周围 有无行人，尤其是儿童。 • 离开驾驶位座椅前，一定要将档位挂 入“P(驻车)”档，并啮合驻车制动 器，然后将点火开关转至[LOCK]/[OFF] 位置。如果不执行这些预防措施，车辆 可能会意外和突然移动。 • 在湿滑路面上，不要使用发动机急速制 动(高档位换档至低档位)。否则，会造 成轮胎打滑，而引发意外事故。 参考 • 挂入“D(前进)”档或“R(倒车)”档 前，一定要完全停车。 • 驾驶车辆时，不要将变速杆挂入“N(空 档)”档。 警告 如果变速器档位不能挂入“D(前进)”档 或“R(倒车)，仪表盘上的档位指示灯 (D、R)闪烁。在此状态下，我们建议您将 此系统有关的所有检查、维修或更换工作 交由北京现代授权经销商进行。 6-12 双离合变速器(DCT)警告信息 车辆在陡坡上缓慢行驶，而检测到没有操 作制动踏板时，就会显示此警告信息。 ODN8C040015 陡坡 在坡路上行驶时： • 在坡路上必须使用行车制动器或驻车制 动器保持车辆的停车状态。 • 如果在坡路上遇到交通堵塞，车辆缓慢 向前移动时，应与前方车辆保持足够的 安全距离。在坡路上使用行车制动器保 持车辆的停车状态。 • 在坡路上，如果以踩下加速踏板的方 式保持车辆的停车状态，或者在没有应 用制动器的状态下缓慢移动，会因离合 器和变速器的温度过高而导致变速器损 坏。此时，在[LCD]显示屏上会显示此 警告信息。 • 如果通过[LCD]显示屏发出警报，必须 使用行车制动器。 • 如果忽视此警告事项，会导致变速器严 重损坏。 06 • 如果您忽视此警报事项，车辆驾驶状态 会变得更加恶劣。会出现换档生硬、换 档频繁或跳档现象。要恢复正常驾驶状 态，踩下制动踏板停车，或者把变速杆 挂入“P(驻车)”档。 • 保持发动机运转状态，冷却变速器一段 时间。 • 尽量平稳驾驶车辆。 OSQC061003 变速器温度高 • 在某些恶劣驾驶条件下，如在陡坡上 重复停止&起步驾驶，紧急起步或急加 速，或者其它恶劣的驾驶状态，会使变 速器的离合器温度迅速上升，最终会导 致变速器的离合器过热。 • 离合器过热时，会启动安全保护模式， 仪表盘上的档位指示灯闪烁，同时警 报声响。此时，在[LCD]显示屏上会显 示“变速器过热！安全停车”的警告信 息，并且可能出现驾驶不平稳现象。 • 当出现此类情况时，停车并牢固啮合驻 车制动器，将变速杆挂入“P( 驻车)” 档。保持发动机运转状态，以便使变速 器冷却。 ODN8C040017 ODN8C040018 OCN7C040029 6-13 驾驶车辆 变速器过热 • 如果车辆继续行驶，离合器的温度会达 到最高温度极限，就会在[LCD]显示屏 上显示“变速器过热！停车保持启动状 态”的警告信息。当出现此类情况时， 停止使用离合器，直至离合器冷却至正 常工作温度。 • 显示屏上的警告信息会显示一段时间， 以便变速器充分冷却。 • 当出现此类情况时，停车并牢固啮合驻 车制动器，将变速杆挂入“P( 驻车)” 档。保持发动机运转状态，以便使变速 器冷却。 • 当在显示屏上显示“变速器冷却完毕， 请继续行驶”的提示信息时，可以继续 驾驶车辆。 • 尽量平稳驾驶车辆。 如果在[LCD]显示屏上的警告信息持续闪 烁，为了确保行车安全，我们建议您尽快 将此系统有关的所有检查、维修和更换工 作交由北京现代授权经销商进行。 6-14 变速器档位 当点火开关在[ON]位置时，仪表盘上的指 示灯显示变速杆的位置。 P(驻车)档 挂入“P(驻车)”档前，一定要完全停 车。 要将档位从“P(驻车)”档挂入其它档 位，必须完全踩下制动踏板，并完全释放 加速踏板。 停止发动机前，必须把变速杆挂入“P(驻 车)”档。 警告 • 车辆行驶时，如果将档位挂入“P(驻 车)”档，会导致车辆失控。 • 完全停车后，一定要将档位挂入“P(驻 车)”档，并牢固啮合驻车制动器，然 后关闭发动机。 • 在坡路上停车时，用轮挡挡住车轮，以 免车辆溜车。 • 为了确保行车安全，除了紧急停车外， 始终将变速杆挂入“P(驻车)”档，并 牢固啮合驻车制动器。 06 R(倒车)档 使用此档位进行倒车。 参考 在挂入“R(倒车)”档或退出“R(倒车)” 档前，必须完全停止车辆。如果在车辆移 动中挂入“R(倒车)”档会损坏变速器。 N(空档)档 车轮与变速器不处于啮合状态 如果需要重新起动熄火的发动机，或者需 要车辆停车和发动机运转状态保持空档 时，请使用“N(空档)”档。如果因任意 原因需要离开车辆，将变速器挂入“P(驻 车)”档。 注意将变速杆从“N(空档)”档挂入到其 它档位时，必须完全踩下制动踏板。 警告 除非牢固踩下制动踏板，否则禁止挂档。 如果在发动机高速运转时挂档，会造成车 辆高速移动，从而引发严重事故，导致严 重人身伤害或财产损失。 D(前进)档 这是正常行驶的档位。变速器将自动地在 7个前进档位之间顺序换档，提供最省油 且最强的动力。 为了在超车或爬坡时增加动力，请完全踩 下加速踏板。变速器将自动强制降档至下 一个较低档位(或适当档位)。 驾驶模式按钮位于变速杆控制台上，允许 驾驶员从舒适(COMFORT)驾驶模式切换至 动感(SPORT)驾驶模式。 详细信息请参考本章的“驾驶模式集成控 制系统”部分。 换档锁止系统 为了确保行车安全，在双离合变速器上配 备了换档锁止系统。除非踩下制动踏板， 否则换档锁止系统会阻止变速杆从“P(驻 车)”档移到“R(倒车)”档。 要把变速杆从“P(驻车)”档移到“R(倒 车)”档，执行下列操作： 1. 踩住制动踏板。 2. 起动发动机或将点火开关置于[ON]位 置。 3. 移动变速杆。 6-15 驾驶车辆 驻车 良好驾驶习惯 一定要完全停车并继续踩下制动踏板。 将变速杆挂入“P(驻车)”档，牢固啮合 驻车制动器，并将点火开关置于[LOCK]/ [OFF]位置。下车时携带好车辆钥匙。 • 在踩下加速踏板状态，切勿将位于“P( 驻车)”档或“N(空档)”档的变速杆移 到其它档位。 • 驾驶车辆时，切勿把变速杆移到“P(驻 车)”档。 车辆必须在完全停止状态，将档位挂 入“R(倒车)”档或“D(前进)”档。 • 驾驶时不要将变速杆移至“N(空档)” 档。否则会因失去发动机制动功能，导 致发生意外，并损坏变速器。 • 驾驶车辆时，不要将脚随意闲置在制动 踏板上，即使轻踩也不行。因为，始终 存在的踏板力会导致制动器过热、制动 器早期磨损，甚至可能导致制动器突然 故障。 • 同时踩下加速踏板和制动踏板可以触 发发动机动力降低的逻辑，保证车辆减 速。释放制动踏板后，车辆将恢复加 速。 • 离开车辆时，必须啮合驻车制动器。不 要仅依靠将档位挂入“P(驻车)”档来 代替驻车制动器固定车辆的作用。 • 在光滑路面上驾驶车辆时，应保持高度 警惕。尤其是制动、加速或换档时。如 果在光滑路面上突然改变车速，会使驱 动轮失去牵引力，这会造成车辆失控， 而引发意外事故。 • 操作加速踏板时，平稳踩下和释放加速 踏板，可确保获得最佳车辆性能和燃油 经济性。 警告 在发动机运转状态停车时，注意不要长时 间踩下加速踏板。否则可能导致发动机或 废气排放控制系统过热，引起火灾。 发动机运转时，排气系统和催化转化器的 温度非常高。请注意，在发动机热态不要 触摸废气排放控制系统部件。 禁止在易燃材料如干草、纸或树叶等上方 停车或驻车。否则，排气系统的高温可能 会引燃这些易燃物，从而引发火灾。 6-16 06 警告 为了避免严重或致命人身伤害的危险性， 请遵守下列安全注意事项： • 始终佩戴好安全带。未佩戴安全带的乘 员比佩戴好安全带的乘员，在碰撞事故 中严重或致命人身伤害的比率明显高。 • 避免高速转弯或转向。 • 不要快速操作方向盘，如急速变更车道 或快速、突然转弯。 • 如果车辆在高速公路上失控，极大可能 会翻车。 • 当2个或多个车轮脱离公路时，如果驾 驶员为了返回至车道而进行过度转向操 作，通常会导致车辆失控。 • 即使车辆驶离车道，不要急速操作方 向盘，而要缓慢操控车辆返回至行车道 上。 • 北京现代汽车强烈建议您遵守所有的限 速规定。 信息 - 强制降档机制(如有配备) 为了增强车辆加速性，采用了强制降档机 制。踩下加速踏板超越压力点时，双离合 变速器将根据发动机转速降至低档。 6-17 驾驶车辆 制动系统 制动助力器 您的车辆上配有正常使用时自动进行调整 的制动电动助力器。 车辆行驶时，如果发动机熄火，制动助力 器不能工作。此时，需要比平常更大的力 量踩下制动踏板停车，制动距离会比制动 电动助力器辅助时更长。 关闭发动机后，每踩动1次制动踏板，就 会消耗掉部分储存的制动助力器动力。因 此，当制动电动助力器不工作时，不要点 踩制动踏板。 只在有必要保持湿滑路面上的转向控制时 才点踩制动踏板。 警告 请遵守下列安全注意事项： • 驾驶车辆时，不要将脚随意闲置在制动 踏板上，即使轻踩也不行。因为，始终 存在的踏板力会导致制动器过热、制动 器早期磨损，甚至可能导致制动器突然 故障，而且制动距离会增大。 • 驾车驶下长坡或陡峭山坡时，降档至较 低档位，以防持续使用制动器造成制动 器过热。制动器过热会丧失制动器固有 性能。 6-18 • 潮湿的制动器会丧失安全减速的能力， 而且在制动时车辆可能跑偏。要测试制 动器的状态，轻踏制动踏板检查制动器 受影响程度。车辆驶过深水后，以这种 方式测试制动器是否受影响。要干燥制 动器，保持安全速度，并轻踩制动踏板 加热制动器，直到制动器的性能恢复正 常为止。制动器性能恢复到正常之前， 禁止高速驾车。 盘式制动器磨损指示器 当制动块磨损到需要更换的程度时，您会 听到前制动器或后制动器部位发出高音调 噪声。您可能断续听到这种噪声，或者每 次踩下制动踏板时听到这种噪声。 请记住，某些驾驶条件或气候会导致在第 一次(或轻轻)踩制动踏板时有制动啸声， 这是正常现象并不说明制动器有故障。 参考 为避免庞大的制动器维修费，不要在制动 块已极限磨损状态继续驾驶车辆。 信息 更换制动块时，应将前桥或后桥所有制动 块整体进行更换。 06 将点火开关或发动机起动/停止 按钮转至[ON]位置(不起动发动 机)，检查驻车制动警告灯的状 态。 点火开关或发动机起动/停止按钮在[ON] 或[START]位置时，如果驻车制动器在啮 合状态，此警告灯亮。 驾驶车辆前，确认驻车制动器完全释放， 且驻车制动警告灯熄灭。 在发动机运转期间，释放驻车制动器后， 如果驻车制动警告灯仍亮，表示制动系统 存在问题。我们建议您立即将此系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 驾驶车辆时，如果发现制动系统存在故 障，必须立即停车。如果不能立即停车， 谨慎操控车辆直到安全地方停车。 电控驻车制动器(EPB) 驻车制动器啮合操作 OSQC061004 要啮合电控驻车制动器(EPB)，按照下述 操作： 1. 踩下制动踏板。 2. 向上拉起[EPB]开关。 确认驻车制动警告灯亮。 警告 驾驶车辆期间，为降低人身伤害的危险 性，除了紧急情况外，禁止操作电控驻车 制动器(EPB)。否则，可能会损坏制动系 统，而引发意外事故。 6-19 驾驶车辆 驻车制动器释放操作 信息 • 为了确保行车安全，即使点火开关在 [OFF]位置，仍能操作啮合电控驻车制 动器(EPB)，但不能释放。 • 为了确保行车安全，驾车下坡或倒车 时，踩下制动踏板，并使用[EPB]开关 手动释放电控驻车制动器(EPB)。 参考 OSQC061005 要释放电控驻车制动器(EPB)，在下列条 件下，按下[EPB]开关： • 将点火开关置于[ON]位置。 • 踩下制动踏板。 确认驻车制动警告灯熄灭。 要自动释放电控驻车制动器(EPB)，按照 下述操作： • 变速杆在“P(驻车)”档(不适用于[N] 系列)和发动机运转状态，踩下制动踏 板，并将变速杆从“P(驻车)”档挂 至“R(倒车)”档或“D(前进)”档。 • 变速杆在“N(空档)”档(不适用于[N] 系列)和发动机运转状态，踩下制动踏 板，并将变速杆从“N(空档)”档挂 至“R(倒车)”档或“D(前进)”档。 • 满足下列条件 1. 发动机运转。 2. 驾驶位车门、机舱盖和行李箱盖关 闭。 3. 变速杆在“R(倒车)”档、“D(前 进)”档时，踩下加速踏板。 确认驻车制动警告灯熄灭。 6-20 • 如果已释放电控驻车制动器(EPB)的状 态驻车制动警告灯仍亮，我们建议您将 此系统有关的所有检查、维修或更换工 作交由北京现代授权经销商进行。 • 禁止在啮合电控驻车制动(EPB)的状态 下驾驶车辆。否则，会导致制动块和制 动盘早期磨损。 在下列任何条件下，自动啮合电控驻车制 动器(EPB)： • 其它系统请求时； • 在自动驻车(AUTOHOLD)功能控制状态， 关闭发动机时。 06 警告信息 警告 ODN8C040019 无法自动解除电子驻车制动系统，请关闭 车门/机舱盖/行李箱 • 如果您在啮合电控驻车制动器(EPB)的 状态下尝试驾车起步，就会发出警报 声，并显示此警告信息。 • 如果机舱盖或行李箱盖处于打开状态， 就会发出警报声，并显示此警告信息。 • 如果车辆存在故障，可能也会发出警报 声和显示此警告信息。 如果出现此类情况，踩下制动踏板，并 按下[EPB]开关手动释放电控驻车制动器 (EPB)。 • 离开车辆或驻车时，一定要完全停止车 辆并继续踩下制动踏板。 将变速杆移至“P(驻车)”档，按下电 动驻车制动(EPB)开关啮合驻车制动， 并将点火开关置于[OFF]位置。 下车时携带好车辆钥匙。 如果车辆啮合电控驻车制动器(EPB)， 而没有将档位挂入“P(驻车)”档，车 辆可能会意外移动，而引发意外事故， 导致严重或致命人身伤害或财产损失。 • 禁止不了解车辆系统的人员碰触[EPB] 开关。如果意外释放电控驻车制动器 (EPB)，可能会引发意外事故，而导致 严重人身伤害。 • 仅在驾驶员坐在驾驶位座椅上，并牢固 踩下制动踏板状态，释放电控驻车制动 器(EPB)。 参考 • 在驻车制动器啮合状态，不要踩下加速 踏板。如果在电控驻车制动器(EPB)啮 合状态踩下加速踏板，将发出警报声和 显示警告信息。不注意可能会导致驻车 制动器损坏。 • 如果车辆在驻车制动器啮合状态行驶， 会导致制动器过热、制动器早期磨损， 甚至制动器损坏。因此，驾驶车辆前， 确认驻车制动器完全释放，且驻车制动 警告灯熄灭。 6-21 驾驶车辆 信息 • 在啮合或释放电控驻车制动器(EPB)期 间会发出咔嗒声。这是正常现象，表示 电控驻车制动器(EPB)正常工作。 • 将车辆钥匙交给泊车员或助手时，一 定要告知他们如何操作电控驻车制动器 (EPB)。 ODN8C040020 自动驻车即将解除！请踩刹车踏板 从自动驻车(AUTO HOLD)功能切换至电控 驻车制动器(EPB)的操作异常时，就会发 出警报声，并显示此警告信息。 OSQC058017 驻车制动已开启 在自动驻车(AUTO HOLD)功能控制期间， 如果啮合电控驻车制动器(EPB)，就会发 出警报声，并显示此警告信息。 6-22 06 电控驻车制动器(EPB)系统故障 OSQC061006 如果[EPB]警告灯持续亮，或者在行驶中 亮，或者在将发动机起动/停止按钮转至 [ON]位置时不亮，表示电控驻车制动器 (EPB)系统可能存在故障。 在此状态下，我们建议您将此系统有关的 所有检查、维修或更换工作交由北京现代 授权经销商进行。 因电子稳定控制(ESC)系统存在故障而 [ESC]指示灯亮时，[EPB]警告灯也亮，但 这不表示电控驻车制动器(EPB)系统存在 故障。 参考 • 如果[EPB]警告灯仍亮，我们建议您将 此系统有关的所有检查、维修或更换工 作交由北京现代授权经销商进行。 • 即使拉起[EPB]开关，驻车制动警告灯 不亮或不闪烁，说明电控驻车制动器 (EPB)没有啮合。 • 如果在[EPB]警告灯亮时驻车制动警告 灯闪烁，按下[EPB]开关后再次拉起。 此操作重复1次以上。如果[EPB]警告灯 不熄灭，我们建议您将此系统有关的所 有检查、维修或更换工作交由北京现代 授权经销商进行。 紧急制动 驾驶车辆期间，如果行车制动系统存在 故障，可通过拉起[EPB]开关进行紧急制 动。驻车制动器仅在拉起[EPB]开关期间 进行制动。 警告 除紧急情况外，驾驶车辆期间禁止操作驻 车制动器。否则，可能会损坏制动系统， 而引发严重事故。 信息 在拉起[EPB]开关进行紧急制动期间，驻 车制动警告灯亮，指示系统正在工作。 6-23 驾驶车辆 参考 自动驻车(AUTO HOLD)(如有配备) 在用电控驻车制动器(EPB)进行紧急制动 时，如果不断听到噪声或闻到烧焦味，我 们建议您将此系统有关的所有检查、维 修或更换工作交由北京现代授权经销商进 行。 驾驶员踩下制动踏板完全停车后，即使释 放制动踏板，在自动驻车(AUTO HOLD)功 能控制下，车辆仍保持静态。 要启动： 电控驻车制动器(EPB)不能释放时 如果电控驻车制动器(EPB)不能正常释 放，用平台车将车辆装运至北京现代授权 经销商检查系统。 驻车制动警告灯 将点火开关或发动机起动/停止 按钮转至[ON]位置(不起动发动 机)，检查驻车制动警告灯的状 态。 点火开关或发动机起动/停止按钮在[ON] 或[START]位置时，如果驻车制动器在啮 合状态，此警告灯亮。 驾驶车辆前，确认驻车制动器完全释放， 且驻车制动警告灯熄灭。 在发动机运转期间，释放驻车制动器后， 如果驻车制动警告灯仍亮，表示制动系统 存在问题。我们建议您立即将此系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 驾驶车辆时，如果发现制动系统存在故 障，必须立即停车。如果不能立即停车， 谨慎操控车辆直到安全地方停车。 OSQC061007 1. 在驾驶位车门、机舱盖、行李箱盖关闭 状态，踩下制动踏板，然后按下[AUTO HOLD]开关。白色[AUTO HOLD]指示灯 亮，且此功能进入待机状态。 OSQC061008 2. 踩 下 制 动 踏 板 完 全 停 车 时 ， [ A U T O HOLD]指示灯从白色变为绿色。 6-24 06 3. 此时，即使您释放制动踏板，车辆仍保 持静态。 4. 如果啮合电控驻车制动器(EPB)，就会 解除自动驻车(AUTO HOLD)功能控制。 要关闭： 要解除： 档位在“D(前进)”档或“R(倒车)”档， 踩下加速踏板时，就会解除自动驻车 (AUTO HOLD)功能控制，并且车辆起步行 驶。[AUTO HOLD]指示灯颜色由绿色变为 白色。 警告 踩下加速踏板解除自动驻车(AUTO HOLD) 功能控制时，必须仔细观察车辆周围环 境。 缓慢踩下加速踏板平稳起步。 OSQC061009 1. 踩下制动踏板。 2. 按下[AUTO HOLD]开关。 [AUTO HOLD]指示灯熄灭。 警告 为了防止车辆意外突然移动，在执行下列 操作前，必须踩下制动踏板，并关闭自动 驻车(AUTO HOLD)功能： - 驾车下坡时。 - 挂入“R(倒车)”档倒车驾驶时(仅适用 于[N]系列车辆)。 - 泊车时。 信息 • 在下列任何条件下，自动驻车(AUTO HOLD)功能不会运行： - 驾驶位车门处于打开状态时。 - 变速杆在“D(前进)”档或“N(空 档)”档，机舱盖处于打开状态时。 - 变速杆在“P(驻车)”档时。 - 变速杆在“R(倒车)”档，行李箱盖 处于打开状态时。 - 啮合电控驻车制动器(EPB)时。 - 车辆处于停止状态持续30分钟以上 时。 6-25 驾驶车辆 • 为了确保行车安全，在下列条件下，自 动驻车(AUTO HOLD)功能控制自动切换 至啮合电控驻车制动器(EPB)： - 变速杆在“D(前进)”档或“N(空 档)”档，打开驾驶位车门时。 - 打开机舱盖时。 - 变速杆在“R(倒车)”档，打开行李 箱盖时。 - 车辆在停车状态持续10分钟以上时。 - 车辆停在陡坡上时。 - 车辆多次移动时。 - 车辆停车状态累计30分钟以上时。 在此状态下，驻车制动警告灯 亮，[AUTO HOLD]指示灯从绿色变为白 色，并发出警报声和显示警告信息，告 知您电控驻车制动器(EPB)已啮合。再 次驾车起步前，踩下制动踏板，仔细观 察车辆周围环境，并使用[EPB]开关手 动释放驻车制动器。 HOLD)功能控制期 • 在自动驻车(AUTO 间，您可能听到机械噪声。这是正常工 作声音，表示系统正在工作。 警告 • 驾车起步时，缓慢踩下加速踏板。 • 为了确保行车安全，驾车下坡、倒车或 驻车时，请关闭自动驻车(AUTO HOLD) 功能。 参考 如果驾驶位车门、机舱盖或行李箱盖打 开检测功能存在问题，自动驻车(AUTO HOLD)功能不能正常运行。 如果此功能存在任何问题，我们建议您将 此系统有关的所有检查、维修或更换工作 交由北京现代授权经销商进行。 警告信息 OSQC058017 驻车制动已开启 在自动驻车(AUTO HOLD)功能控制期间， 如果啮合电控驻车制动器(EPB)，就会发 出警报声，并显示此警告信息。 6-26 06 ODN8C040020 ODN8C040022 自动驻车即将解除！请踩刹车踏板 从自动驻车(AUTO HOLD)功能切换至电控 驻车制动器(EPB)的操作异常时，就会发 出警报声，并显示此警告信息。 请踩刹车踏板，解除自动驻车 当按下[AUTO HOLD]开关关闭自动驻车 (AUTO HOLD)功能时，如果没有踩下制动 踏板，就会发出警报声，并显示此警告信 息。 参考 显示此警告信息时，自动驻车(AUTO HOLD)功能和电控驻车制动器(EPB)功能可 能不能运行。为了确保行车安全，请踩下 制动踏板。 OSQC061010 当前环境无法操作AUTO HOLD，请关闭车 门/机舱盖/行李箱 当按下[AUTO HOLD]开关时，如果驾驶位 车门、机舱盖和行李箱盖未关闭，就会发 出警报声，并显示此警告信息。 请关闭驾驶位车门、机舱盖和行李箱盖， 然后按下[AUTO HOLD]开关。 6-27 驾驶车辆 防抱死制动系统(ABS) 警告 防抱死制动系统(ABS)或电子稳定控制 (ESC)系统不能对错误操作或危险驾驶而 导致的意外事件做出响应。虽然此系统能 在紧急制动时提高车辆可控性，但是驾驶 员应负责保持与前方车辆之间的安全车 距。在不良道路上驾车时请减速慢行。在 下列任何条件下，配备防抱死制动系统 (ABS)或电子稳定控制(ESC)功能的车辆制 动距离可能比未配备这些系统的车辆长。 下列任何条件下，请减速慢行： • 在崎岖、砂石或覆盖积雪的路面上行 驶。 • 在凹凸不平的道路上行驶。 • 车辆上安装有轮胎防滑链。 不要故意高速驾驶或高速转弯等方式测 试防抱死制动系统(ABS)或电子稳定控制 (ESC)功能的车辆控制安全性能，这会危 及您或他人的安全。 防抱死制动系统(ABS)是电控制动辅助系 统(BAS)，有助于防止制动时发生车辆滑 移。防抱死制动系统(ABS)有助于驾驶员 在制动的同时进行转向操作。 6-28 使用防抱死制动系统(ABS) 为了获得紧急情况下的最佳防抱死制动系 统(ABS)效能，不要调整制动压力，也不 要点踩制动踏板，尽可能保持制动踏板踩 下状态。 在车轮可能被抱死的条件下，当踩下制动 踏板时，会听到制动器发出的噪声或感 受到相应的制动踏板反冲力。这是正常现 象，表示ABS正在处于控制状态。 防抱死制动系统(ABS)不能缩短停车所需 时间或距离。 一定要始终与前方车辆保持安全距离。 防抱死制动系统(ABS)不能防止突然改变 方向而导致的打滑现象，例如高速转弯或 突然变更车道等。总要根据路面和天气情 况以安全速度行驶。 防抱死制动系统(ABS)不能防止车辆失去 稳定性。车辆制动条件不良时，必须谨慎 驾车。方向盘转动过猛会使车辆转到对向 车道或从公路上偏出。 在松软或崎岖的路面上行驶时，使用防抱 死制动系统的停车距离要比使用常规制动 系统的停车距离长。 将点火开关置于[ON]位置后，[ABS]警告 )会持续亮约几秒钟。在这个过程 灯( 中防抱死制动系统(ABS)进行自诊断，如 果整个系统正常，警告灯熄灭。如果警告 灯持续亮，说明防抱死制动系统(ABS)存 在故障。我们建议您尽快联系北京现代授 权经销商。 06 警告 电子稳定控制(ESC) 如果[ABS]警告灯( 如果[ABS]警告灯( )持续亮，说明防抱 死制动系统(ABS)可能存在故障。制动助 力器正常工作。为避免严重或致命人身伤 害危险，我们建议您将此系统有关的所有 检查、维修或更换工作交由北京现代授权 经销商进行。 参考 在雪地、结冰路面、雨天等牵引力不良条 件下频繁使用制动器时，防抱死制动系 统(ABS)可能持续控制，导致[ABS]警告灯 ( ) 亮。在此状态下，小心驾车到安全 地方停车并关闭发动机。 重新起动发动机。如果[ABS]警告灯亮后 熄灭，说明防抱死制动系统(ABS)正常运 行。 否则，说明防抱死制动系统(ABS)存在故 障。在此状态下，我们建议您将此系统有 关的所有检查、维修或更换工作交由北京 现代授权经销商进行。 信息 当因蓄电池电量不足而跨接起动发动机 时，[ABS]警告灯(( 时，[ABS]警告灯 )可能亮。这是由于 蓄电池电压过低导致的，并不是防抱死制 动系统(ABS)存在故障。驾驶车辆前给蓄 电池重新充电。 OSQC061011 电子稳定控制(ESC)功能在车辆转弯过程 中辅助控制稳定车辆。 车辆行驶时，电子稳定控制(ESC)功能检 测您的转向意图，并检测车辆的实际转向 轨迹。 当电子稳定控制(ESC)功能判定车辆的稳 定性异常时，通过控制部分制动器的制动 压力，并通过发动机管理系统的介入， 辅助驾驶员将车辆保持在期望的行驶路线 上。此系统不能代替安全驾驶。因此，驾 驶员必须始终仔细观察路况和安全驾驶。 警告 转弯时，禁止以相对于路况而言过快的速 度驾驶车辆。因为电子稳定控制(ESC)功 能不能预防事故的发生。 转弯速度过大、突然操控车辆或在湿滑路 面上的滑水效应等，均会引发严重事故。 6-29 驾驶车辆 电子稳定控制(ESC)功能操作 电子稳定控制(ESC)功能启动条件 将点火开关或发动机起动/停止按钮转至 [ON]位置时，[ESC]指示灯和[ESC OFF] 指示灯亮约3秒钟后熄灭。电子稳定控制 (ESC)功能进入待机状态。 功能控制时 当电子稳定控制(ESC)功能处于 控制状态时，[ESC]指示灯闪 烁： • 在车轮可能被抱死的条件下，当踩下制 动踏板时，会听到制动器发出的噪声或 感受到相应的制动踏板反冲力。这是正 常现象，表示电子稳定控制(ESC)功能 正在处于控制状态。 • 在电子稳定控制(ESC)功能处于控制状 态时，发动机不会像往常一样响应加速 踏板的操作。 • 当电子稳定控制(ESC)功能启动控制 时，如果巡航控制功能在运行状态，就 会自动暂停巡航控制功能。当路面条件 允许时，就会重新启动巡航控制功能。 请参考本章稍后的“智能巡航控制系 统”(如有配备)。 • 为了脱离泥泞路况或在光滑路面上驾驶 车辆时，即使您多踩下加速踏板，发动 机转速(每分钟转数)也不会增大。这是 为了保持车辆稳定性和牵引力，不表示 出现故障。 6-30 电子稳定控制(ESC)功能关闭条件 要关闭电子稳定控制(ESC)功 能： • 状态[1] 短暂按下[ESC OFF]按钮。[ESC OFF]指 示灯亮，并显示“牵引力控制系统关闭” 的警告信息。在此状态下，电子稳定控制 (ESC)系统的牵引力控制功能(发动机管 理)关闭，而电子稳定控制(ESC)系统的制 动控制功能(制动管理)仍然工作。 • 状态[2] 按住[ESC OFF]按钮持续3秒钟以上。[ESC OFF]指示灯亮，并显示“牵引力&稳定控 制关闭”的警告信息，并且电子稳定控制 (ESC)功能关闭的警报声响起。在此状态 下，电子稳定控制(ESC)系统的牵引力控 制功能(发动机管理)和制动控制功能(制 动管理)均关闭。 如果在电子稳定控制功能关闭(ESC OFF) 状态将点火开关或发动机起动/停止按钮 置于[LOCK]/[OFF]位置，电子稳定控制 (ESC)功能保持关闭状态。重新起动发动 机时，电子稳定控制(ESC)功能自动启动 进入待机状态。 06 指示灯 参考 ■ [ESC]指示灯(闪烁) 如果在车辆上安装有型号、规格互不同的 轮胎&车轮总成，可能会导致电子稳定控 制(ESC)功能失效。因此，更换轮胎时一 定要确定所有的轮胎&车轮总成型号、规 格与原装轮胎&车轮总成相同。在车辆上 安装有型号、规格互不同的轮胎&车轮总 成时，禁止驾车。 ■ [ESC OFF]指示灯(亮) 电子稳定控制(ESC)功能关闭模式用 途 将点火开关转至[ON]位置时，[ESC]指示 灯亮，然后在电子稳定控制(ESC)功能正 常运行时熄灭。 当电子稳定控制(ESC)功能在控制状态 时，[ESC]指示灯闪烁。 如果[ESC]指示灯持续亮，表明车辆电子 稳定控制(ESC)系统存在故障。我们建议 您将此系统有关的所有检查、维修或更换 工作交由北京现代授权经销商进行。 关闭电子稳定控制(ESC)功能时，[ESC OFF]指示灯亮。 警告 电子稳定控制(ESC)功能在控制状态 时，[ESC]指示灯闪烁： 慢速驾车，禁止加速。[ESC]指示灯闪烁 时，禁止关闭电子稳定控制(ESC)功能。 否则，可能会导致车辆失控，而引发意外 事故。 驾驶时 电子稳定控制(ESC)功能关闭模式用于车 轮陷在雪地、泥泞等路况时，临时关闭电 子稳定控制(ESC)功能，以保持车轮驱动 扭矩，以便从雪地、泥泞路况等困境中摆 脱出来。 车辆行驶期间，要关闭电子稳定控制 (ESC)功能，必须行驶在平坦路面上时， 按下[ESC OFF]按钮。 参考 为了防止变速器损坏： • 当[ESC]警告灯、[ABS]警告灯和驻车制 动警告灯亮时，严禁一个车桥的车轮高 速空转。否则，会导致减速器损坏，而 且以此导致的故障不在新车有限保修范 围内。当这些警告灯亮时，降低发动机 动力，以防车轮空转。 • 在测功器上操作车辆时，必须关闭电子 稳定控制(ESC)功能([ESC OFF]指示灯 亮)。 信息 电子稳定控制(ESC)功能在关闭状态时， 不影响防抱死制动系统(ABS)或行车制动 系统的运行。 6-31 驾驶车辆 车辆稳定管理(VSM) 车辆稳定管理(VSM)功能操作 车辆稳定管理(VSM)功能担负着电子稳定 控制(ESC)功能。在湿滑、粗糙等路面(即 4个轮胎摩擦力不同)上急加速或制动时， 辅助控制以保持车辆稳定。 车辆稳定管理(VSM)启动条件 在下列条件下，车辆稳定管理(VSM)功能 启动控制： • 电子稳定控制(ESC)功能在运行状态。 • 在不同摩擦系数的路面上，以特定速度 行驶状态，防抱死制动系统(ABS)启动 控制时。 在下列条件下，车辆稳定管理(VSM)功能 不会启动： • 车辆转向时。 警告 使用车辆稳定管理(VSM)功能时，请遵守 下列安全注意事项： • 驾驶员应负责仔细观察车速和与前方车 辆之间的车距。车辆稳定管理(VSM)功 能不能代替安全驾驶。 • 禁止以相对于路况而言过快的速度驾驶 车辆。车辆稳定管理(VSM)功能不能预 防事故的发生。如果在恶劣天气、湿滑 路况、不平路面上行驶车速过快，会引 发严重事故。 功能控制时 在电子稳定控制(ESC)功能运行状态，踩 下制动踏板时，会听到制动器发出的噪声 或感受到相应的制动踏板的反冲力。这是 正常现象，表示车辆稳定管理(VSM)功能 正在处于控制状态。 信息 在下列任何条件下，车辆稳定管理(VSM) 功能不会运行： • 在陡坡、坡路路(预计有山地岔路)上行 驶时。 • 倒车行驶时。 • [ESC OFF]指示灯亮时。 [MDPS]警告灯(( )亮或闪烁时。 • [MDPS]警告灯 6-32 06 警告 如果[ESC]指示灯 ( ) 或[MDPS]警告灯 如果[ESC]指示灯( ( ) 持续亮或闪烁，表明车辆稳定管理 (VSM)系统可能存在故障。我们建议您将 此系统有关的所有检查、维修或更换工作 交由北京现代授权经销商进行。 参考 如果在车辆上安装有型号、规格互不同的 轮胎&车轮总成，可能会导致电子稳定控 制(ESC)功能失效。因此，更换轮胎时一 定要确定所有的轮胎&车轮总成型号、规 格与原装轮胎&车轮总成相同。在车辆上 安装有型号、规格互不同的轮胎&车轮总 成时，禁止驾车。 上坡起步辅助控制(HAC) 当车辆在陡峭的上坡上停车后起步时， 有向后溜车的趋势。上坡起步辅助控制 (HAC)功能通过自动控制制动器约0.5~2秒 钟，以防止车辆向后溜车，0.5~2秒钟后 或踩下加速踏板时完全释放制动器。 警告 在上坡起步时，随时准备踩下加速踏板。 上坡起步辅助控制(HAC)功能通常仅控制 0.5~ 0.5 ~2秒钟。 信息 • 档位在“P(驻车)”档或“N(空档)”档 时，上坡起步辅助控制(HAC)功能不工 作。 • 上坡起步辅助控制(HAC)功能在电子 稳定控制(ESC)功能在关闭状态时也运 行，但是在电子稳定控制(ESC)系统存 在故障时不会运行。 低真空辅助(LVA)(如有配备) 低真空辅助(LVA)功能在发动机所产生的 真空压力低时，放大液压制动力，以辅助 驾驶员的制动力。此时，您可能会听到 电机运转声音，或者感觉到制动踏板轻微 振动，就像防抱死制动系统(ABS)控制状 态。这表示液压制动辅助功能正在控制， 以维持制动力。 警告 低真空辅助(LVA)功能不能对错误操作或 危险驾驶而导致的意外事件做出响应。 6-33 驾驶车辆 紧急制动信号(ESS) 车辆紧急制动时，紧急制动信号(ESS)功 能控制制动灯闪烁，以提醒后方车辆驾驶 员。 在下列任何条件下，紧急制动信号(ESS) 功能启动控制： • 车辆紧急制动时。(车速为55km/h以上 和减速度为7m/s2以上。) • 防抱死制动系统(ABS)启动控制时。 在下列任何条件下，制动灯闪烁后转为危 险警告灯闪烁： • 车速降至40km/h以下时。 • 防抱死制动系统(ABS)停止控制时。 • 紧急制动情境结束时。 在下列任何条件下，危险警告灯熄灭： • 车辆低速行驶一定时间时。 驾驶员按下危险警告灯按钮，可以手动 关闭危险警告灯。 信息 如果已启动危险警告灯闪烁，紧急制动信 号(ESS)功能不会运行。 6-34 正确使用制动器 警告 离开车辆或驻车时，一定要完全停止车辆 并继续踩下制动踏板。将变速杆置于“P( 驻车)”档，牢固啮合驻车制动器，并将 点火开关置于[LOCK]/[OFF]位置。 车辆驻车时，如果没有啮合或没有完全啮 合驻车制动器，车辆可能会意外移动，而 引发意外事故，导致严重或致命人身伤 害。离开车辆时，必须牢固啮合驻车制动 器。 在制动器已湿状态驾驶车辆非常危险！车 辆驶过积水路面或洗车时，会弄湿制动 器。 已湿的制动器不能使车辆快速停车，而且 会导致车辆跑偏。 要弄干制动器，轻踩制动踏板直到制动器 恢复正常为止。如果制动器仍然没有恢复 至正常状态，尽快在安全地方停车。我们 建议您将制动系统有关的所有检查、维修 或更换工作交由北京现代授权经销商进 行。 驾驶车辆时，不要将脚随意闲置在制动踏 板上，即使轻踩也不行。因为，始终存在 的踏板力会导致制动器过热、制动器早期 磨损，甚至可能导致制动器突然故障。 如果在行驶中爆胎，缓慢踩下制动踏板减 速，并保持车辆直前进。当车速降至一定 的安全速度后，驶离公路到安全地方停 车。 停车时牢固踩下制动踏板，以防车辆向前 蠕动。 06 怠速停止&起动(ISG)（如有配备） 怠速停止&起动(ISG)功能在车辆停车(如 在遇到交通灯、停车标志、交通堵塞等停 车)时，自动关闭发动机，以降低燃油消 耗量。 满足自动起动(AUTO START)条件时，发动 机会自动起动。 每当起动发动机时，怠速停止&起动(ISG) 功能自动启动。 信息 当发动机在怠速停止&起动(ISG)功能控 制下自动起动时，因蓄电池电压降， 某些警告灯/指示灯(如ABS、ESC、ESC OFF、MDPS或驻车制动警告灯)会亮几秒 钟。这不表示怠速停止&起动(ISG)系统存 在故障。 要启动怠速停止&起动(ISG)功能 启动必要条件 要启动怠速停止&起动(ISG)功能，必须满 足下列条件： - 佩戴好驾驶位安全带； - 驾驶位车门和机舱盖关闭； - 制动助力器真空压力充足。 - 蓄电池电量充足； - 车外温度不过高也不过低； - 发动机冷却液温度不过低也不过高； - 系统未进入诊断模式。 6-35 驾驶车辆 自动停止(AUTO STOP) 信息 1. 车速降至0km/h。 2. 档位在“D(前进)”档或“N(空档)”档 时，踩下制动踏板。 发动机关闭时，仪表盘上的绿色[AUTO )亮。 STOP]指示灯( 信息 怠速自动停止(AUTO STOP)后，重新起步 行驶时，车速必须超过10km/h，此功能才 能重新启动运行。 OSQC061012 • 如果仪表盘上的白色[ISG]指示灯亮， 并且不满足怠速停止&起动(ISG)功能运 行条件时，怠速停止&起动(ISG)功能就 不会进行控制。 • 在满足怠速停止&起动(ISG)功能运行条 件的状态，如果黄色[ISG]指示灯亮， 我们建议您将此系统有关的所有检查、 维修和更换工作交由北京现代授权经销 商进行。 6-36 06 自动起动(AUTO START) OSQC061013 OSQC061014 要从自动停止(AUTO STOP)模式重新起动 发动机： 释放制动踏板。 发动机自动起动(AUTO START)时，仪表盘 上的[AUTO STOP]指示灯熄灭。 OGC047201 在仪表盘[LCD]显示屏上显示“怠速启停 已解除，请启动发动机”的警告信息，并 发出警报声。 在下列任何条件下，发动机会自动起动 (AUTO START)。 - 手动暖风&空调控制系统鼓风机速度为 [3]档以上时。 - 自动暖风&空调控制系统鼓风机速度为 [6]档以上时。 - 暖风&空调控制系统运行一段时间时。 - 启动挡风玻璃除霜功能时。 - 制动助力器真空压力低时。 - 蓄电池电量不足时。 - 踩下制动踏板，将档位挂入“P(驻 车)”档或“R(倒车)”档时。 - 当踩下制动踏板，打开驾驶位车门或解 开驾驶位安全带时。 仪表盘上的绿色[AUTO STOP]指示灯 )闪烁5秒钟，并在[LCD]显示屏上显 ( 示“自动起动”的提示信息。 6-37 驾驶车辆 怠速停止&起动(ISG)系统故障 在下列条件下，怠速停止&起动(ISG)功能 不能正常运行： 怠速停止&起动(ISG)功能传感器或控制系 统存在故障时。 OGC047205 在下列条件下，自动起动(AUTO START)功 能暂停。 在没有踩下制动踏板的状态，将档位 从“N(空档)”档挂入“R(倒车)”档 或“D(前进)”档时，就会在[LCD]显示屏 上显示“请踩刹车踏板启动车辆”的警告 信息。此时，踩下制动踏板，启动发动机 自动起动(AUTO START)功能。 要关闭怠速停止&起动(ISG)功能 • 要关闭怠速停止&起动(ISG)功能，按下 [ISG OFF]按钮。此时，[ISG OFF]按钮 指示灯亮。 • 要启动怠速停止&起动(ISG)功能，再次 按下[ISG OFF]按钮。此时，[ISG OFF] 按钮指示灯熄灭。 6-38 怠速停止&起动(ISG)系统存在故障时，会 出现如下情况： • 仪表盘上黄色[AUTO STOP]指示灯亮。 • [ISG OFF]按钮指示灯亮。 • SQc车型的[ISG]指示灯配有三种颜 色：[白色]、[黄色]和[绿色]。如果 仪表盘上的白色[ISG]指示灯持续亮， 表示功能正常运行。当此系统存故障 时，仪表盘上的黄色[AUTO STOP]指示 灯亮。 信息 按动[ISG OFF]按钮时，如果[ISG OFF] 按钮指示灯不熄灭，或者怠速停止&起动 (ISG)系统存在任何故障，我们建议您将 此系统有关的所有检查、维修和更换工作 交由北京现代授权经销商进行。 警告 发动机在怠速自动停止(AUTO STOP)状态 时，可以自动起动。因此，离开车辆或检 查发动机舱前，将点火开关置于[LOCK/ OFF]位置或拔出点火开关钥匙，完全关闭 发动机。 06 蓄电池传感器失效 当拆装蓄电池负极(-)端子电缆时，蓄电 池传感器进入失效状态。 此时，因为蓄电池传感器无法正确检测蓄 电池的状态，怠速停止&起动(ISG)功能 也会受到限制。因此，拆装蓄电池端子电 缆后，必须按照下述程序校准蓄电池传感 器。 蓄电池传感器校准 在点火开关[OFF]状态保持4小时以上，然 后进行发动机起动和关闭操作3~4次，完 成蓄电池传感器校准程序。 请注意，此时保持点火开关[OFF]状态， 而且拆除或完全关闭所有加装的电子/电 气设备，如导航仪、行车记录仪等。否 则，无法完成蓄电池传感器校准程序。 信息 在下列任何条件下，怠速停止&起动(ISG) 功能不能正常运行。 - 怠速停止&起动(ISG)系统存在故障时。 - 蓄电池电量在规定值以下时。 - 制动助力器真空压力低时。 在此状态下，我们建议您将怠速停止&起 动(ISG)功能有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 参考 • 仅能使用纯正北京现代[ISG]专用蓄 电池进行更换。否则，怠速停止&起动 (ISG)功能不能正常运行。 • 禁止使用普通蓄电池充电器给[ISG] 专用蓄电池充电。否则，会损坏[ISG] 专用蓄电池或导致[ISG]专用蓄电池爆 炸。 • 禁止拆卸蓄电池盖。否则，蓄电池中的 电解液可能会外泄，此电解液对人体有 害。 6-39 驾驶车辆 驾驶模式集成控制系统(2WD)(如有配备) 驾驶模式 按动驾驶模式按钮时，驾驶模式如下进行 转换。 舒适(COMFORT)驾驶模式 舒适(COMFORT)驾驶模式提供平稳且舒适 的驾驶体验。 经济(ECO)驾驶模式 OSQC061015 驾驶员可根据自己的喜好或路况选择期望 的驾驶模式。 6-40 经济(ECO)驾驶模式提高燃油效 率，提供环保驾驶体验。 燃油效率还取决于驾驶员的驾驶 习惯和路况。 • 选择经济(ECO)驾驶模式时，仪表盘上 的[ECO]指示灯亮。 • 启动经济(ECO)驾驶模式时： - 在适度踩下加速踏板时，加速响应性 会略有降低。 - 暖风&空调控制系统的性能可能会受 到限制。 - 自动变速器的换档模式会改变。 - 猛然踩下加速踏板进行强制降档时， 一些自动变速器在降档期间，发动机 的噪声可能会很大。 为了提高燃油效率而启动经济(ECO)驾驶 模式时，出现上述现象是正常的。 06 经济(ECO)驾驶模式控制限制： 在经济(ECO)驾驶模式运行期间，如果出 现下列状态，即使[ECO]指示灯没有变 化，仍会限制此功能控制。 • 冷却液温度低时: 限制此功能控制，直至发动机温度达到 正常工作温度。 • 驾车上坡时： 驾车上坡时，需要高发动机扭矩，因此 限制此功能控制，以便获得所需动力。 • 使用拨片换档开关以手动换档模式驾车 时。 根据档位限制此功能控制。 动感(SPORT)驾驶模式 动感(SPORT)驾驶模式提供动感 且稳定的驾驶体验。 如果车辆以动感(SPORT)驾驶模 式驾驶，就会降低燃油效率。 • 选择动感(SPORT)驾驶模式时，仪表盘 上的[SPORT]指示灯亮。 • 当重新起动发动机时，驾驶模式将初始 化为舒适(COMFORT)驾驶模式。此时， 如要动感(SPORT)驾驶模式驾驶，重新 手动选择动感(SPORT)驾驶模式。 • 启动动感(SPORT)驾驶模式时： - 即使释放加速踏板，发动机转速在一 定时间内还会持续增大。 - 加速时，延迟升档。 智能(SMART)驾驶模式 智能(SMART)驾驶模式利用制 动踏板的操作或方向盘的操作 习惯，判断驾驶员的驾驶习 惯(经济驾驶、动感驾驶等)， 并在经济(ECO)驾驶模式、舒 适(COMFORT)驾驶模式、动感 (SPORT)驾驶模式之间选择适当 的驾驶模式。 • 按下驾驶模式选择按钮选择智能 (SMART)驾驶模式。当启动智能(SMART) 驾驶模式时，仪表盘上的[SMART]指示 灯亮。 • 车辆在智能(SMART)驾驶模式下，关闭 发动机后重新起动时，继续保持智能 (SMART)驾驶模式。 • 智能(SMART)驾驶模式根据驾驶员的驾 驶习惯自动控制换档模式、发动机输出 扭矩等。 信息 • 当您在智能(SMART)驾驶模式下温和驾 驶时，驾驶模式会切换为经济(ECO)驾 驶模式，以提高燃油效率。然而，实际 的燃油效率可能会根据您的驾驶情况而 有所不同(如，上坡/下坡、车辆减速/ 加速等)。 • 当您在智能(SMART)驾驶模式下动态驾 驶时，如突然减速或急转弯等，驾驶模 式会切换为动感(SPORT)驾驶模式。如 果以此驾驶模式驾驶，就会降低燃油效 率。 6-41 驾驶车辆 在智能(SMART)驾驶模式下遇到的各种驾 驶状况 • 当加速踏板的操作较为温柔时，驾驶 模式在持续一段时间后自动切换至经济 (ECO)驾驶模式(您的驾驶归类为温和 型)。 • 当加速踏板的操作较为猛烈和频率较高 时，驾驶模式在持续一段时间后自动从 智能经济(SMART ECO)驾驶模式切换至 智能舒适(SMART COMFORT)驾驶模式。 • 当车辆开始上坡行驶时，在相同驾驶 条件下，驾驶模式自动切换至智能舒适 (SMART COMFORT)驾驶模式。当车辆驶 入水平路面时，驾驶模式自动恢复至智 能经济(SMART ECO)驾驶模式。 • 当急加速或方向盘的操作频率较高时( 您的驾驶模式归类为运动型)，驾驶模 式自动切换至智能动感(SMART SPORT) 驾驶模式。在此驾驶模式下，车辆以低 档位行驶，以便于急加速/急减速，并 提高发动机制动性能。 • 在智能动感(SMART SPORT)驾驶模式 下，即使释放加速踏板，您会仍感觉到 发动机制动性能。这是因为车辆持续一 段时间保持在低档位等待下一次加速。 因此，这是正常的驾驶状况，而不表示 故障。 • 驾驶模式仅在很猛烈的驾驶条件下自 动切换至智能动感(SMART SPORT)驾驶 模式。在多数正常驾驶条件下，驾驶模 式会选择智能经济(SMART ECO)驾驶模 式或智能舒适(SMART COMFORT)驾驶模 式。 6-42 智能(SMART)驾驶模式限制 在下列任何条件下，智能(SMART)驾驶 模式控制会受到限制。(在这些条件 下，[OFF]指示灯亮。) • 驾驶员手动操作变速杆或换档按钮时： 解除智能(SMART)驾驶模式。车辆行驶 时，驾驶员手动操作变速杆或换档按钮 进行换档。 • 启动巡航控制(CC)功能时：巡航控制 (CC)功能可以关闭智能(SMART)驾驶模 式。当巡航控制(CC)功能启动更高的车 速控制功能时，就会关闭智能(SMART) 驾驶模式。(巡航控制(CC)功能在待机 状态时，不能关闭智能(SMART)驾驶模 式。) • 变速器油温过高或过低：在多数正常 驾驶条件下，会启动智能(SMART)驾驶 模式控制。但是，如果变速器油温过高 或过低，因为自动变速器控制会受到限 制，因此会暂停智能(SMART)驾驶模式 控制。 06 动感增强(SPORT+)驾驶模式(如有配备) 动感增强(SPORT+)驾驶模式提供 动感且稳定的驾驶体验。 如果车辆以动感增强(SPORT+)驾 驶模式驾驶，就会降低燃油效 率。 • 选择动感增强(SPORT+)驾驶模式时，仪 表盘上的[SPORT+]指示灯亮。 • 当重新起动发动机时，驾驶模式将初始 化为舒适(COMFORT)驾驶模式。此时， 如要动感增强(SPORT+)驾驶模式驾驶， 重新手动选择动感增强(SPORT+)驾驶模 式。 • 启动动感增强(SPORT+)驾驶模式时： - 在怠速状态，转速增加。 - 即使释放加速踏板，发动机转速在 一定时间内还会持续增大。 - 加速时，延迟升档。 - 自动进入[ESC OFF]状态[1]。 参考 • 如果车辆以动感(SPORT)或动感增强 (SPORT+)驾驶模式驾驶，就会降低燃油 效率。 • 如果选择动感增强(SPORT+)驾驶模式， 就会关闭怠速停止&起动(ISG)功能和智 能巡航控制(SCC)功能。 6-43 驾驶车辆 特殊驾驶情况 危险驾驶路况 陷车脱困操作要领 当行车遇到水、雪、冰、污泥、沙地或类 似的危险路况时，请依照下列建议驾驶车 辆： • 小心驾驶并延长制动距离。 • 避免紧急制动或转向。 • 车辆陷在雪地、泥地或沙地上时，档位 使用2档，并缓慢加速，避免车轮不必 要的空转。 • 当车辆在陷在雪地、泥地或冰地上时， 把沙子、岩盐、轮胎防滑链或其它不易 滑动的物体放在车轮下，以提供牵引 力。 当车辆因陷在雪地、沙地、泥坑等，为了 摆脱困境而需要进行陷车脱困操作时， 首先应左右转动方向盘使车辆前轮周围畅 通。然后反复在“R(倒车)”档和“D(前 进)”档之间换档。 尽量避免车轮高速空转，也不要高速运转 发动机。 为了防止变速器磨损，等到车轮完全停止 后再换档。换档时释放加速踏板，然后 变速器挂档时，轻踩加速踏板。向左/向 右轮番缓慢转动车轮，可以使车辆引起摇 摆，如此使车辆脱困。 警告 在光滑路面上行驶时，如果进行变速器挂 低速档操作，会导致发生事故。因为突然 改变车辆轮胎转速会导致轮胎打滑。所以 在光滑路面上挂低速档时必须小心。 6-44 警告 在车辆停止状态车轮高速空转会导致轮胎 过热，造成轮胎损坏，会发生轮胎爆裂或 爆胎事故。这种情况非常危险，会导致严 重或致命人身伤害。因此，在车辆周围有 人或物体时，不要执行此项操作。 在操控车辆尝试摆脱困境的过程中，可能 发动机、排气系统、轮胎等温度快速升 高，不注意会引发火灾等事故。尽量避免 车轮高速空转，防止轮胎或发动机过热。 禁止车轮空转速度超过56km/h(35mph)。 06 信息 车辆因陷在泥地、雪地、沙地等而进行陷 车脱困操作之前，必须关闭电子稳定控制 (ESC)功能(如有配备)。 参考 如果陷车脱困操作失败若干次，可以用牵 引车以适当的拖车方式将陷车拖出来，以 免发动机过热和变速器、轮胎损坏。请参 考第8章的“拖吊”。 平稳转弯 车辆转弯时，尽量避免操作制动踏板或进 行换档，尤其是在湿滑的路面上。车辆转 弯时，在轻微加速的状态下转弯是最理想 的。 夜间驾驶 由于夜间驾驶的危险系数高于白天驾车， 因此请谨记下列驾车要领：由于在夜间视 线不佳，请降低车速并与其它车辆保持较 大的安全车距。 • 特别是行驶在可能没有路灯的道路上时 更要注意这一点。 • 调整后视镜的角度，减少来自其它车辆 的大灯眩光。 • 保持大灯干净并正确对准光照点。如果 大灯脏污或光照点调整不准，会使夜间 驾车能见度不良。 • 避免直接注视迎面驶来车辆的大灯灯 光。否则，会导致眼睛短暂失明，而且 这需要数秒钟才能重新适应黑暗环境。 雨天驾驶 在雨天及湿滑路面上驾驶车辆很危险。以 下是雨天或湿滑路面驾车时需注意的事 项： • 减速并确保制动距离。倾盆大雨会使视 线变差并增大制动距离，因此请务必减 速慢行。 • 关闭巡航控制系统(如有配备)。 • 在挡风玻璃上有条纹或有漏刮区域时更 换档风玻璃雨刮器片。 • 请务必确认您车辆的轮胎胎面完整。 如果车辆的轮胎胎面不完整，则在湿滑 路面进行紧急制动时会导致车辆滑移， 请参考第9章 甚至可能引发意外事故。请参考第9章 的“轮胎和车轮”部分。 • 打开车辆大灯，以便他人识别。 • 在积水路面上快速行驶会影响车辆制动 器。因此当您必须驶过积水路面时请务 必降低车速。 • 如果您认为制动器被弄湿，请在驾驶中 轻踩制动踏板直到恢复正常的制动操作 为止。 6-45 驾驶车辆 湿路滑胎 如果路面非常湿滑，而且车速很高，车辆 的轮胎可能很少部分接触路面，或者根本 不接触路面，实际处于湿路滑胎的状态。 因此，当遇到路面湿滑时，要及时减速慢 行。 湿路滑胎的危险性随胎面深度的减少而 增大。请参考第9章的“轮胎和车轮”部 分。 积水区域驾驶 除非您确认淹水高度并未超过轮毂的下 缘，否则不要驾车驶过淹水区域。驾车驶 过任何水域时都应减速慢行。由于制动性 能可能受到影响，所以需要有足够的制动 距离。 驾车驶过淹水区域后，可在车辆缓慢行驶 时数次轻踩制动踏板干燥制动器。 高速公路驾驶 轮胎 按规定调整轮胎气压。轮胎气压过低会导 致轮胎过热及轮胎故障。 禁止使用已磨损或损坏的轮胎，否则会降 低牵引力或导致制动故障。 信息 轮胎气压禁止超过轮胎上标记的最大气压 标准。 燃油、发动机冷却液及发动机机油 车辆在高速公路上高速行驶时，与以较低 速度和适当的中速行驶相比，其燃油消耗 量更大，而且效率更低。因此，在高速公 路上行驶时，应保持适当的中速，以提高 燃油经济性。 在高速公路上驾驶前，检查确定发动机冷 却液和发动机机油符合规定。 传动皮带 如果传动皮带松弛或损坏，可能导致发动 机过热。 6-46 06 冬季驾驶 冬季恶劣天气会加快轮胎磨损并会引发其 它故障。要降低冬季行车故障，必须遵守 以下建议： 雪地轮胎 参考 雪地轮胎规格、型号应与车辆的标准轮胎 相符。否则，会对您车辆的安全性及操控 性有不利影响。 夏季轮胎在干燥路面上提供最佳的驾驶性 能，根据规格有所差异。安装夏季轮胎的 车辆在冰雪路面行驶时，路面阻力会明显 减少，因此，建议使用与标准轮胎尺寸相 同的雪地轮胎，或更换为四季轮胎，或使 用雪地防滑链。 警告 在严寒温度下使用夏季轮胎会导致轮胎龟 裂，并造成永久性损坏。 积雪或结冰路况 应与前车保持适当的安全车距。 轻踩制动踏板。超速行驶、急加速、紧急 制动、急转弯等操作均潜在着极大的危险 性。减速时，充分利用发动机制动功能。 在有积雪或冰的路面上紧急制动会导致车 辆出现甩尾打滑现象。 要在深雪地驾驶车辆，有必要使用雪地轮 胎或在轮胎上安装轮胎防滑链。 始终携带紧急装备，轮胎防滑链、拖车带 或链条、闪光灯、紧急闪光灯、砂、铲 子、跨接线、车窗刮具、手套、地面铺 布、工作服、地毯等物品须随时携带。 警告 如果您要在您的车辆上安装防滑轮胎，一 定要确认它们是与原厂轮胎有相同尺寸及 负荷范围的子午线轮胎。在所有的4个车 轮上安装相同规格和型号的雪地轮胎，以 保证在各种天气条件下平衡车辆操控性。 雪地轮胎在干燥路面上提供的牵引力可能 不如原装轮胎高。建议与轮胎经销商一起 检查推荐的最大车速。 信息 不要在没有事先检查局部地区及城市法规 等可能限制使用钉齿轮胎的情况下安装钉 齿轮胎。 6-47 驾驶车辆 轮胎防滑链 警告 ■线绳型(仅适用于225/45R 17) 使用防滑链可能不利于车辆操控。 • 行驶速度不要超过30km/h或防滑链制造 商规定的速度限制，以两者中较低车速 为准。 • 小心驾驶车辆，避开颠簸、坑洞、急 转向及其它可能导致车辆弹跳的危险路 况。 • 避免急转弯、能锁止车轮的制动操作。 OSQC061018 ■织物型(仅适用于225/40R 18) • 将防滑链安装在前车轮轮胎上。注意， 在轮胎上安装轮胎防滑链能提供较大的 牵引力，但不能防止侧滑。 • 不要在没有事先检查局部地区及城市法 规等可能限制使用钉齿轮胎的情况下安 装钉齿轮胎。 OSQC061017 由于某些子午线轮胎侧围比其它类型的轮 胎薄，如果在其上装配某些类型的轮胎防 滑链，可能会损坏轮胎。因此使用推荐的 雪地轮胎代替轮胎防滑链。不要在配备铝 制车轮的车辆上安装轮胎防滑链；如果不 可避免，使用线绳型或织物防滑链。如果 必须使用轮胎防滑链，请使用北京现代纯 正品部件。安装轮胎防滑链时，仔细阅读 随轮胎防滑链提供的使用说明。由于轮胎 防滑链使用不当而导致的车辆损坏不在新 车有限保修范围内。 6-48 信息 06 轮胎防滑链的装配 装配防滑链时，请遵守制造商提供的说明 并尽量牢固装配。装配防滑链的状态，必 须慢速驾驶(小于30km/h)。如果您听到防 滑链敲击车身或底盘，应停车并重新紧 固。如果还是有声音，降低速度，直到不 再发出声音为止。回到畅通道路后，尽快 拆卸防滑链。 装配防滑链时，将车辆停在远离交通的平 坦地面上。打开危险警告灯，并在车辆后 方放置三角警示牌。装配轮胎防滑链前， 一定要将档位挂入“P(驻车)”档，牢固 啮合驻车制动器，并关闭发动机。 参考 使用轮胎防滑链时： • 防滑链的尺寸错误或装配不当会损坏车 辆制动管路、悬架、车身和车轮。 • 使用SAE“S”等级或线绳型轮胎防滑 链。 • 如果由于防滑链接触车身导致发出噪 声，重新紧固防滑链，以免与车身发生 干扰而损坏车辆。 为了避免车身损坏，驾车行驶0.5~ ~1.0 • 为了避免车身损坏，驾车行驶0.5 公里(0.3~ 公里(0.3 ~0.6英里)后，重新紧固防滑 链。 • 不要在配备铝制车轮的车辆上安装轮胎 防滑链。如果不可避免，使用线绳型防 滑链。 • 使用宽度小于12毫米(0.47英寸)的线 绳型防滑链，以免损坏轮胎防滑链连接 件。 冬季安全注意事项 使用高品质乙二醇冷却液 您车辆的冷却系统应使用高品质乙二醇冷 却液。这是唯一可防止冷却系统腐蚀、润 滑冷却液泵、防止冻结的冷却液类型。一 定要根据第9章的定期保养时间表更换或 补充冷却液。进入冬季前，测试车辆冷却 液，确保冷却液冰点足以应对冬季预期温 度。 检查蓄电池和导线 请参考第9章 冬季温度影响蓄电池性能。请参考第9章 说明，检查蓄电池和电缆。我们建议您将 说明，检查蓄电池和电缆。 蓄电池充电状态有关的所有检查工作交由 北京现代授权经销商进行。 根据需要更换“冬季用”机油 冬季期间在某些区域，请使用低粘度等级 的“冬季用”机油。详细信息请参考第9 章的相关内容。当您不确定冬季用机油类 型时，我们建议您将机油和机油滤清器的 检查、更换工作交由北京现代授权经销商 进行。 6-49 驾驶车辆 检查火花塞和点火系统 请参考第8章说明，检查火花塞。按需要 请参考第8章说明，检查火花塞。 进行更换。同时检查所有高压导线和部件 是否存在任何龟裂、磨损和损坏。 防止车锁冻结 为防止车锁冻结，向钥匙筒内喷射规定的 除冰液或甘油。当车锁开启处已被冰覆 盖，在冰上喷射规定的除冰液清除冰。车 锁内部部件冻结时，尝试使用加热的钥匙 解冻。小心使用加热的钥匙以避免造成伤 害。 车窗喷水器系统使用规定的防冻清洗液 为防止车窗喷水器冻结，按照车窗喷水器 容器说明，添加规定的车窗喷水器防冻清 洗液。北京现代授权经销商和大多数汽车 部件市场可以为您提供车窗喷水器防冻清 洗液。切勿使用发动机冷却液或其它类型 的防冻液，否则会损坏漆面。 防止驻车制动器冻结 在某些条件下，驻车制动器可能在啮合位 置冻结。在后制动器附近或周围有积雪或 积冰，或者制动器潮湿时，最有可能使驻 车制动器冻结。存在驻车制动器冻结的危 险时，将档位挂入“P(驻车)”档，并暂 时啮合驻车制动器，然后在后轮前后挡 上轮挡，以防止车辆移动。释放驻车制动 器。 6-50 切勿使冰或雪堆积在车辆底部 在某些条件下，冰雪可能会冻结在车辆底 部和挡泥板上，而干扰车辆的转向操作。 在严冬环境下驾驶时，应随时检查车辆底 部，确保前轮、转向部件等不受阻碍。 携带紧急装备 根据天气条件，驾车时应携带适当的紧急 装备。轮胎防滑链、拖车带或链、闪光 灯、紧急闪光灯、砂、铲子、跨接线、车 窗刮具、手套、地面铺布、工作服、地毯 等物品须随时携带。 不要把物品、材料遗留在发动机舱内 如果将无关的物品、材料遗留在发动机舱 内，可能这些物质会阻碍发动机的冷却， 因而导致发动机故障或引发火灾。注意， 以此所导致的车辆损坏，不在制造商的保 修范围内。 在排气管内水汽冷凝和积聚状态驾驶车辆 时 冬季，如果车辆长时间在停车和发动机运 转状态，水蒸汽在排气管内冷凝和积聚， 这会引发排气管噪声。这种现象会在车辆 中高速行驶时随着冷凝水的排出而消失。 06 牵引挂车 如果您打算使用本车辆牵引挂车，首先必 须确认牵引挂车有关的国家法律规定。 各地区的法律规定对牵引挂车、车辆或其 他类型的车辆或装备的要求有所不同。牵 引挂车前，我们建议您向北京现代授权经 销商咨询有关信息。 谨记，独立车辆的驾驶与牵引挂车的驾驶 技巧完全不同。如果牵引挂车，车辆的 操控性、耐久性和燃油经济性均会改变。 需要准备正确的装备，并且执行正确的操 控，才能完备、成功地牵引挂车驾驶。由 于牵引挂车不当而导致的车辆损坏事件不 在新车有限保修范围内。 本章包含了许多经过验证的重要的牵引车 辆提示和安全规则。这些内容对您和车内 乘员的安全至关重要。牵引挂车前，请仔 细阅读本章内容。 警告 请遵守下列安全注意事项： • 如果您使用了不正确的牵引装备或在 牵引挂车期间驾驶不当，可能会造成车 辆失控。例如，如果挂车过重，会降低 制动性能，可能导致严重或致命人身伤 害。牵引挂车驾驶时，必须遵守在本章 内所述的所有操作步骤和安全注意事 项。 • 在牵引挂车驾驶前，确保挂车总重、综 合总重(GCW)、总体车重(GVW)、总体车 桥重量(GAW)和挂车舌重均在规定范围 内。 6-51 驾驶车辆 决定牵引挂车时 决定牵引挂车时，请遵守下列安全注意事 项： • 考虑使用摇摆控制装置。摇摆控制装置 有关的详细信息请咨询挂车联结装置经 销商。 • 新车在最初的2,000公里行驶里程内， 不要进行任何挂车牵引，以便让发动机 和车辆能够正常磨合。否则，会导致发 动机或变速器严重损坏。 • 如要牵引挂车，请向北京现代授权经销 商详细咨询牵引挂车所需的详细信息， 如拖车用组件等。 • 牵引挂车驾驶时，必须始终以中速(车 速在100km/h以下)驾驶，或者以通告的 拖车限速以下驾驶。 • 在长上坡上牵引挂车驾驶时，车速必须 在70km/h以下，或者通告的拖车限速以 下，以两者中较低车速为准。 • 必须遵守下述的重量、负荷限制。 6-52 挂车重量 舌重 挂车总重 OLMB053047 挂车的最大安全重量是多少?挂车的重量 必须小于挂车制动系统限制的最大重量。 即便如此也可能还是过于沉重。这取决于 您使用挂车的方式，如车速、海拔高度、 道路等级、环境温度及车辆牵引挂车的频 率等，这些都是非常重要的必须考虑的问 题。当然，理想的挂车重量还取决于您在 挂车上配备的特殊设备。 06 舌重 警告 请遵守下列安全注意事项： • 严禁挂车后部重量大于前部重量。挂车 前部载重应占挂车重量的约60%；后部 载重应占挂车重量的约40%。 • 切勿超过挂车或挂车联结装置的最大重 量限制。如果挂车装载不当，会引发严 重事故，从而导致严重或致命人身伤害 或车辆损坏。可以用商业秤或高速公路 配备的检查称测量重量和装载量。 总体车桥重量 总体车重 OLMB053048 挂车舌重是使用挂车时非常重要的指标， 它会影响总体车重(GVW)。挂车舌重必须 在最大允许范围内，理想的挂车舌重不应 超过挂车重量的10%。 在挂车上装载所需的物品后，必须测量挂 车总重和挂车舌重，确认是否在规定范围 内。如果舌重不符合规定，将挂车内的物 品重新分布进行调整。 6-53 驾驶车辆 安全链 挂车牵引装置 应在车辆与挂车之间连接安全链。 安全链有关的详细信息请咨询拖车钩制造 商或挂车制造商。按照制造商的建议安装 安全链。确保安全链足够松弛，以便与挂 车一同转向。严禁安全链接地。 拖车钩 挂车制动器 OSQC061016 信息 如果挂车配备制动系统，确保符合国家有 关法规，并正确安装和操控。 如果挂车重量超出未配备制动系统的最大 重量限制，需要在挂车上配备独立制动系 统，并且保证其制动力足够。必须仔细阅 读并遵守挂车制动器制造商提供的安装和 使用说明，以便正确安装、调试和维护。 禁止改装您车辆的制动系统。挂车制动系 统必须与您车辆的制动系统分开配置。 拖车钩安装孔位于两侧后车轮的后底部。 警告 使用正确的拖车钩装备非常重要。因侧 风、大型车辆经过、道路崎岖等所带来的 影响，因此必须选用合适的拖车钩。请遵 守下列安全注意事项： • 安装挂车拖车钩时，需要在车身上钻孔 吗?如果您在车身上钻孔，拆卸拖车钩 后，必须把钻孔密封好。 如果没有密封，可能导致发动机有毒废 气(一氧化碳(CO)等)、道路灰尘、雨水 等进入车内。 • 您的车辆保险杠不适用于拖车钩的装 配。禁止装配任何租赁的拖车钩，或者 任何保险杠类型当拖车钩。仅能使用没 有装配在保险杠上的车架承载式拖车 钩。 • 在北京现代授权经销商处可以购买北京 现代汽车挂车拖车钩配件。 6-54 如果没有正确装配和调试制动系统，严禁 使用挂车自配制动系统。制动系统装配和 调试操作的技术性和专业性非常强，如果 装配和调试不良，会导致严重或致命人身 伤害或财产损失。因此，必须由经过相关 培训并认证合格的挂车经销商专业技术人 员才能担负挂车制动系统的装配和调试操 作。 06 牵引挂车驾驶 转向信号灯 牵引挂车驾驶不仅需要驾驶技巧，而且需 要驾驶经验。牵引挂车驾驶启程前，必须 了解使用的挂车，熟悉增加挂车重量后的 车辆操控和制动感觉。必须始终记住，现 在驾驶的车辆总长度与之前相比多出很 多，车辆的反应速度与之前相比慢的很 多。 连接挂车后，必须仔细检查确认拖车钩、 挂车平台、安全链、电子/电气线束连接 器、挂车灯光、轮胎和制动系统是否良 好。 在牵引挂车驾驶期间，随时检查确认挂车 负载安全和挂车灯光、挂车制动系统是否 正常工作。 牵引挂车驾驶时，挂车必须配备独立的灯 光和电路线束及电子/电气连接器。当操 作转向信号或变道信号时，仪表盘上的绿 色箭头转向信号指示灯闪烁的同时，挂车 转向信号灯也必须闪烁，以向后方车辆驾 驶员发出您车辆即将转向、变道或停车等 信号。 牵引挂车驾驶时，必须随时检查挂车灯光 是否正常工作。因为，当操作转向信号或 变道信号时，即使挂车转向信号灯不工 作，仪表盘上的绿色箭头转向信号指示灯 会照常闪烁，这会使驾驶员误认为已经向 后方车辆驾驶员发出了所需信号，从而可 能引发碰撞事故，导致严重或致命人身伤 害。因此，当连接挂车并连接挂车的电 子/电气线束连接器后，必须检查挂车灯 光操作状态是否良好，而且在驾驶车辆期 间必须随时检查挂车灯光是否正常工作。 安全车距 牵引挂车驾驶时，需要保持的与前方车辆 之间的安全车距，与非牵引驾驶时的安全 车距相比，需要约2倍的安全车距。这些 安全措施有助于避免紧急制动和急转向操 作情况的发生。 超车 牵引挂车驾驶时，如果需要超车，必须预 留更长的超车距离，而且因为车辆长度大 幅度增加，超车并返回至之前的车道时， 必须确保与被超车辆之间的足够长且充分 的安全距离才能返回。 警告 禁止将挂车灯光系统直接连接在您车辆的 灯光系统上。必须使用设计为挂车电子/ 电气系统的线束和连接器。否则，可能 会导致严重或致命人身伤害，或者车辆电 子/电气系统损坏。我们建议您将挂车电 子/电气系统连接有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 倒车 牵引挂车倒车驾驶时，一只手抓住方向盘 的底部。然后，要移动挂车至左侧，您的 手向左移动。要移动挂车至右侧，您的手 向右移动。倒车驾驶时，车速必须缓慢， 并且尽可能在旁人的指引下进行倒车。 转向 牵引挂车驾驶转向时，转弯角度要比平时 大。这样可以防止挂车撞在软质路肩、路 缘石、路标、树木等物体上。尽可能避免 执行不稳定操控或紧急操控。早一些打开 转向信号灯发出转向信号。 6-55 驾驶车辆 在坡路上驾驶 参考 牵引挂车驾驶车辆驶下长坡或陡坡前，必 须减速，并将档位挂入低速档。如果档 位不在低速档，可能需要频繁操作制动踏 板，这会造成制动器过热，可能会导致制 动器短暂失效。 牵引挂车驾驶车辆驶上长坡时，必须将 档位挂入低速挡，并将车速降至约70km/ h(45mph)以下，以免发动机、变速器过 热。 配备自动变速器的车辆，牵引挂车驾驶 时，如果挂车重量超过未配备挂车制动系 统的最大重量限制，必须挂“D(前进)” 档驾驶。 牵引挂车驾驶时，如果挂“D(前进)”档 驾驶，能够最大限度地降低变速器的热量 积聚量，确保变速器的使用寿命。 防止发动机和/或变速器过热： • 牵引挂车在陡坡(超过6%)上驾驶时，密 切注意发动机冷却液温度表，以确保发 动机不会过热。如果冷却液温度表指针 移至“[130]或[H(热)]”区域，必须尽 快安全停车，并在发动机怠速运转状态 进行冷却，直至发动机充分冷却后继续 驾驶。 • 牵引挂车驾驶时，如果车辆总重和挂车 重量达到最大允许值，可能会导致发动 机或变速器过热。如果发动机或变速器 过热，必须尽快安全停车，并在发动机 怠速运转状态进行冷却，直至发动机和 变速器充分冷却后继续驾驶。 • 牵引挂车驾驶时，车速会比一般车流 的速度慢很多，尤其是在上坡路段行驶 时。因此，当牵引挂车在上坡路段驾驶 时，请在右边车道驾驶，并根据牵引挂 车规定限速、坡度及挂车重量等要素选 择适当的车速。 • 配备双离合变速器的车辆，牵引挂车在 陡坡上驾驶时，可能会导致变速器内离 合器过热。如果离合器过热，会自动启 动安全保护模式，仪表盘上的档位指示 灯闪烁，同时发出警报声。 此时，在[LCD]显示屏上会显示警告信 息，并且可能出现车辆行驶不平稳症 状。如果您忽视警告事项，车辆驾驶状 态会变得更加恶劣。 要恢复正常驾驶状态，在平坦的道路上 停车，并在踩下制动踏板状态等待几分 钟，确保变速器离合器充分冷却。 6-56 06 在坡路上驻车 车辆牵引挂车时，禁止在坡路上驻车。 但是，如果迫不得已必须将车辆驻车在坡 路上，按照下述操作： 1. 驾车驶入停车区。 向路肩方向转动方向盘(下坡上顺时针 转动、上坡上逆时针转动)。 2. 配 备 自 动 变 速 器 / 双 离 合 变 速 器 的 车 辆，将档位挂入“P(驻车)”档；配备 手动变速器的车辆，将档位挂入空档。 3. 牢固啮合驻车制动器，并将点火开关转 至[OFF]位置。 4. 在挂车车轮的下坡侧挡上轮挡。 5. 起动发动机，踩住制动踏板，将档位 挂入“N(空档)”档，并释放驻车制动 器，然后缓慢释放制动踏板，直至挂车 车轮顶在轮挡上。 6. 再次踩住制动踏板，并牢固啮合驻车制 动器。 7. 配 备 自 动 变 速 器 / 双 离 合 变 速 器 的 车 辆，将档位挂入“P(驻车)”档；配备 手动变速器的车辆，在上坡上驻车时， 将档位挂入[1]档，而在下坡上驻车 时，将档位挂入“R(倒车)”档。 8. 将点火开关转至[OFF]位置，并释放制 动踏板。 警告 为了避免严重或致命人身伤害的危险性： • 如果驾驶员或乘员下车，必须始终牢固 啮合驻车制动器。否则，如果发动机在 运转状态，车辆可能会突然移动，从而 引发意外事故，导致严重或致命人身伤 害。 • 在上坡路上，严禁采用踩下加速踏板的 方式使车辆保持在停车状态。 6-57 驾驶车辆 在坡路上驻车后起步 牵引挂车时的维护保养 1. 在 驻 车 制 动 器 啮 合 、 档 位 在 “ P ( 驻 车)”档(配备自动变速器/双离合变速 器的车辆)或“N(空档)”档(配备手动 变速器的车辆)状态，牢固踩住制动踏 板，然后按照下述操作： • 起动发动机； • 挂档； • 释放驻车制动器。 2. 缓慢释放制动踏板。 3. 缓慢移动车辆，直至挂车车轮脱离轮 挡。 4. 踩住制动踏板停车，然后让乘员将轮挡 放入车上妥善存放。 如果您的车辆经常牵引挂车行驶，需要更 频繁进行维护保养。尤其要关注的项目 包括；发动机机油、自动变速器油、车桥 润滑油/润滑脂、冷却系统冷却液等。另 外，需要更加频繁检查车辆制动系统、制 动盘、制动块、制动钳和制动器转子的状 态。如果您打算牵引挂车出行，我们建议 您在出发前必须检查确认上述项目是否处 于良好状态。挂车和拖车钩等也必须按照 定期保养时间表进行定期检查和保养。牵 引挂车驾驶时，必须每天开始驾车前检查 车辆和挂车的状态，以及确认拖车钩的装 配状态，确保拖车钩牢固装配在车辆上。 检查挂车电子/电气线束和连接器的状 态，确保挂车的制动灯、转向信号灯、舷 灯、危险警告灯和倒车灯正常工作。 参考 为防止车辆损坏： • 车辆牵引挂车行驶时，车辆的负荷较 大，尤其是在炎热的夏季行驶，或者上 坡行驶时，容易导致发动机、变速器过 热。如果发动机冷却液温度表显示发动 机过热，关闭空调，并在安全地方停 车，然后在发动机运转状态等待，直至 发动机和变速器充分冷却。 • 车辆经常牵引挂车行驶时，必须更频繁 检查自动变速器油的状态。(参考：这 不适用于配备双离合变速器的车辆。) • 如果您的车辆未配备空调，必须安装冷 凝器风扇，以便在牵引挂车行驶期间提 高发动机的性能。 6-58 06 车重 驾驶位车门车身侧门框上2个标签显示车 辆设计携带的重量是多少：轮胎和装载 信息标签以及合格证标签。 在装载您的车辆前，参考车辆规格和合格 证标签，熟悉下面确定车重额定值的项 目： 基本整备重量 基本整备重量不包括乘员、物品或选装设 备。 超载 警告 您车辆的总体车桥重量额定值(GAWR)和总 车重额定值(GVWR)标记在粘附于驾驶员( 或副驾驶)门框上的合格证标签上。如果 超过重量额定值，会引发意外事故，或者 导致车辆损坏。装载物品(和人员)前可先 通过称重计算其总重量。小心避免车辆超 载。 车辆整备重量 这是您从经销商处提车时的新车重量加上 零配件市场设备重量的总和。 货物重量 此重量包括添加到基本整备重量上的所有 重量，包括物品和选装设备。 总体车桥重量(GAW) 这是每个车桥(前桥和后桥)上重量的总 和-包括车辆整备重量和所有有效载荷。 总体车桥重量额定值(GAWR) 这是单一车桥(前桥或后桥)能承载的最大 允许重量，这些数据标记在合格证标签 上。每个车桥上的总负荷不能超过它的 GAWR。 总体车重(GVW) 这是基本整备重量加上实际物品重量再加 上乘员体重的总和。 总体车重额定值(GVWR) 这是全载荷车辆最大允许重量(包括所有 选装件、设备、乘员和装载重量)。GVWR 标记在驾驶位车门车身侧门框上合格证标 签上。 6-59 驾驶车辆 6-60 7. 驾驶员辅助系统 由于信息娱乐系统软件更新，驾驶员辅助系统各功能的说明可能与使用说明书有所不同。在此 状态下，请扫描专门提供手册中的二维码了解详细信息。 驾驶安全 正面防撞辅助(FCA)(仅前视摄像头) ................................ 7-2 正面防撞辅助(FCA)(传感器融合) ................................. 7-15 车道保持辅助(LKA) ............................................. 7-31 盲点碰撞预警(BCW) ............................................. 7-37 盲点防撞辅助(BCA) ............................................. 7-47 安全下车警告(SEW) ............................................. 7-58 驾驶员注意力提示(DAW) ......................................... 7-63 巡航控制(CC) .................................................. 7-69 驾驶便利性 智能巡航控制(SCC) ............................................ 7-73 基于导航的智能巡航控制(NSCC) .................................. 7-89 车道跟踪辅助(LFA) ............................................. 7-97 高速公路驾驶辅助(HDA) ........................................ 7-101 泊车安全 后视监视器(RVM) .............................................. 7-108 后方交叉防撞辅助(RCCA) ....................................... 7-111 后泊车距离预警(PDW) .......................................... 7-121 前/后泊车距离预警(PDW) ....................................... 7-124 7 驾驶员辅助系统 正面防撞辅助(FCA) (仅前视摄像头)(如有配备) 注意 OCN7C070051 正面防撞辅助(FCA)功能设计的目的是， 帮助检测和监视前方车辆，或者检测道路 上的行人或骑行者，并显示警告信息、发 出警报声的方式，向驾驶员发出碰撞危险 预警，必要时主动采取紧急制动辅助控制 措施。 检测传感器 OSQC071001 [1]：前视摄像头 检测传感器的具体位置请见上图。 7-2 为了确保检测传感器的最佳性能，请遵守 下列安全注意事项： • 不要拆装或分解/组装检测传感器、传 感器总成，也不要冲撞传感器。 • 如果更换或维修检测传感器，我们建议 您将此系统有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 • 禁止在前挡风玻璃上附加任何配饰或 粘贴任何贴纸，也不要给前挡风玻璃着 色。 • 要特别小心，保持前视摄像头的干燥状 态。 • 不要在仪表板上放置任何会反射光线的 物品(如白纸、镜子等)。 07 正面防撞辅助(FCA)功能设置 功能设置 警告 当起动发动机时，正面防撞辅助(FCA)功 能始终进入激活状态。如果选择“关闭” 模式，驾驶员必须始终仔细观察车辆周围 环境和正确操控车辆。 注意 如果选择"碰撞警告"模式，此功能不采取 紧急制动辅助控制措施。 信息 OSQC072072 前方安全 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→前方安全”项，可以 设置启用和停用各项功能。 - 如果选择“防碰辅助”模式，正面防 撞辅助(FCA)功能根据发生碰撞的危险 性，显示警告信息和发出警报声的方 式，向驾驶员发出碰撞危险预警，并根 据碰撞危险性主动采取紧急制动辅助控 制措施。 - 如果选择“碰撞警告”模式，正面防 撞辅助(FCA)功能根据发生碰撞的危险 性，显示警告信息和发出警报声的方 式，仅向驾驶员发出碰撞危险预警，而 不采取紧急制动辅助控制措施。必要时 由驾驶员操作制动踏板减速和正确操控 车辆。 - 如果选择“关闭”模式，就会停用正面 防撞辅助(FCA)功能，仪表盘上的 警 告灯亮。 按住[ESCOFF]按钮关闭电子稳定控制 (ESC)功能时，正面防撞辅助(FCA)功能也 同时关闭。仪表盘上的 警告灯亮。 驾驶员能在设置菜单中获得正面防撞辅助 (FCA)功能的启用或停用状态信息。如果 在此功能启用状态， 警告灯保持亮， 我们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 7-3 驾驶员辅助系统 OSQC071002 OSQC072069 警告时间 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告时间”项，可以设置或变 更正面防撞辅助(FCA)功能的初始警告时 间。 车辆交付初期，警告时间设置为“普通” 模式。如果在此变更警告时间，其它驾驶 员辅助功能的警告时间也会改变。 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 正面防撞辅助(FCA)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 • 警告时间和警告音量设置适用于正面防 撞辅助(FCA)的所有功能上。 • 尽管警告时间设置为“普通”模式，当 前方车辆紧急停车时，可能仍会感觉到 初始警告时间还是过于迟缓。 • 仅当交通状况良好和驾驶速度较慢时， 将警告时间设置为“较慢”模式。 信息 起动发动机时，警告时间和警告音量将保 持最后设置的状态。 7-4 07 正面防撞辅助(FCA)功能操作 基本功能 警告和控制 正面防撞辅助(FCA)的基本功能根据发生 碰撞的危险性，发出碰撞危险预警和控制 车辆。此功能控制状态分为：“碰撞危险 预警”、“紧急制动”和“停车并终止制 动控制”。 OSQC071005 紧急制动 OSQC071004 碰撞危险预警 • 在仪表盘[LCD]显示屏上显示“注意碰 撞”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警。 • 车速在10~180km/h范围内，并检测到前 方车辆时，此功能启动控制。 • 车速在10~80km/h范围内，并检测到前 方行人或骑行者时，此功能启动控制。 • 如果选择“防撞辅助”模式，会主动采 取紧急制动辅助控制措施。 • 在仪表盘[LCD]显示屏上显示“紧急制 动”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警，并主动采取紧 急制动辅助控制措施。 • 车速在10~60km/h范围内，并检测到前 方车辆时，此功能启动控制。 • 车速在10~60km/h范围内，并检测到前 方行人或骑行者时，此功能启动控制。 • 此功能采取紧急制动辅助控制措施时， 会强力制动，以辅助防止与前方车辆、 行人或骑行者发生碰撞。 7-5 驾驶员辅助系统 OSQC071006 停车并终止制动控制 • 车辆通过此功能采取紧急制动辅助控 制措施而停车时，就会在仪表盘[LCD] 显示屏上显示“请小心驾驶”的警告信 息。 为了确保行车安全，应立即踩下制动踏 板，并仔细观察车辆周围环境。 • 通过紧急制动控制停车后，保持约2秒 钟的制动控制状态，然后解除制动控 制。 警告 使用正面防撞辅助(FCA)功能时，请遵守 下列安全注意事项： • 为了确保行车安全，在安全地方停车 后，操作用户设置模式变更功能设置。 • 在选择“防撞辅助”或“碰撞警告” 模式状态，按住[ESC OFF]按钮关闭电 子稳定控制(ESC)系统时，正面防撞辅 助(FCA)功能也会关闭。此时，即使 通过设置菜单也不能启动此功能，仪 表盘上的 警告灯亮。如果再次按下 [ESC OFF]按钮启动电子稳定控制(ESC) 系统，正面防撞辅助(FCA)功能也会启 动，并保持最后设置的模式。 7-6 • 正面防撞辅助(FCA)功能并不能对所有 情况做出响应，更不可能对所有的碰撞 危险情况做出全能回避控制。 • 驾驶员应始终保持对车辆的正确控制。 不要完全依赖正面防撞辅助(FCA)功 能。保持安全制动距离，必要时踩下制 动踏板减速或完全停车。 • 严禁以人、动物等任何物体为对象进 行正面防撞辅助(FCA)功能的测试。否 则，会导致严重或致命人身伤害或财产 损失。 • 当驾驶员为了防止碰撞而踩下制动踏板 时，正面防撞辅助(FCA)功能可能不会 启动控制。 • 根据路况和行驶条件，正面防撞辅助 (FCA)功能可能延迟向驾驶员发出碰撞 危险预警或可能根本不会向驾驶员发出 碰撞危险预警。 • 在正面防撞辅助(FCA)功能启动控制状 态，车辆可能会紧急停车，这可能会导 致车内乘员受伤或松散的物品移动。因 此，乘员必须佩戴好安全带和确保装载 的物品安全。 • 如果其它系统控制显示警告信息或发出 警报声，正面防撞辅助(FCA)功能可能 不能显示警告信息也不能发出警报声。 • 如果周围环境噪声大，可能听不到正面 防撞辅助所发出的警报声。 • 根据路面条件和周围环境条件，正面防 撞辅助(FCA)功能可能自动关闭，或者 可能不能正常启动控制，或者可能在不 必要时启动控制。 07 警告 • 即使正面防撞辅助(FCA)功能存在任何 问题，车辆的基本制动功能会正常运 行。 • 当主动采取紧急制动辅助控制措施时， 如果驾驶员用力踩下加速踏板或急转方 向盘，正面防撞辅助(FCA)功能将自动 停止紧急制动控制。 正面防撞辅助(FCA)系统故障和 功能限制 正面防撞辅助(FCA)系统故障 注意 根据前方车辆、行人状态及周围情况，正 面防撞辅助(FCA)功能的运行速度范围可 能会缩小。在某些条件下，此功能可能仅 向驾驶员发出碰撞危险预警，或者根本不 会启动控制。 信息 在即将发生碰撞的高危险条件下，驾驶员 为了防止碰撞的发生而踩下制动踏板进行 制动时，如果驾驶员的制动操纵力不足， 正面防撞辅助(FCA)功能会主动采取紧急 制动辅助控制措施。 根据仪表盘类型的不同，或者仪表盘主题 选择的不同，在仪表盘上显示的图像和颜 色会不同。 ORG3070218CN 正面防撞辅助(FCA)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查前方安全系统”的警告信息，并 且仪表盘上的 和 警告灯亮。在此状 态下，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 7-7 驾驶员辅助系统 正面防撞辅助(FCA)功能暂停 正面防撞辅助(FCA)功能限制 ORG3070219CN 如果前挡风玻璃的前视摄像头安装部位， 或传感器被积雪、雨水等异物遮挡，会降 低检测传感器的检测性能，这会导致正面 防撞辅助(FCA)功能暂停或关闭。 如果发生此类情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致摄像头视野 受限，前方安全系统已暂停”的警告信 息。 且仪表盘上的 和 警告灯亮。 当清除雨水、雪等异物时，正面防撞辅助 (FCA)功能将恢复正常运行。 清除积雪、雨水、杂质等后，如果正面防 撞辅助(FCA)功能仍然不能正常运行，我 们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 警告 • 正面防撞辅助(FCA)功能即使在仪表盘 上未显示警告信息或警告灯没有亮，也 可能不能正常运行。 • 正面防撞辅助(FCA)功能可能在某些区 域(如空旷地形等)不能正常运行，即在 起动发动机后，检测不到任何物体的地 方。 7-8 在下列任何条件下，正面防撞辅助(FCA) 功能不能正常运行： • 检测传感器或其周围受到污染或损坏 时。 • 前视摄像头附近温度过高或过低时。 • 由于在挡风玻璃上着色、贴膜或涂层、 玻璃受损或有异物(标签、飞虫等)粘在 玻璃上，污染摄像头镜头时。 • 未完全清除挡风玻璃上的湿气或结冰 时。 • 持续喷射挡风玻璃清洗液或雨刮器运转 时。 • 在大雨、大雪或浓雾天气下行驶时。 • 由于阳光刺眼影响前视摄像头视野时。 • 路灯或迎面驶来的车辆灯光反射到潮湿 路面上时，如道路上的水坑等。 • 在仪表板上面放置有物品时。 • 车辆被拖车时。 • 环境光线非常强时。 • 环境亮度非常昏暗时，如在隧道内等。 • 亮度明显变化(如进/出隧道)时。 • 环境亮度非常暗，且没有打开大灯或大 灯亮度不足时。 07 • 在雾气、烟雾或阴影中行驶时。 • 仅检测到车辆、行人或骑行者等的某一 部分时。 • 前方车辆是公共汽车、重型卡车、装载 不规则形状物体的卡车、拖车等时。 • 前方车辆没有尾灯或尾灯位置异常时。 • 环境亮度非常暗，且没有打开尾灯或尾 灯亮度不足时。 • 前车尾部小或车辆看似异常时，如车辆 倾斜、倒转或车辆侧面可见等。 • 前方车辆离地高度过低或过高时。 • 车辆、行人或骑行者突然插入到前方 时。 • 过迟检测到前方车辆时。 • 前方车辆突然被障碍物遮挡时。 • 前方车辆突然变道或突然减速时。 • 前方车辆的形状弯曲变形时。 • 前方车辆的速度过快或过慢时。 • 前方车辆回避碰撞而转到相反方向时。 • 前方有车辆，您驾驶车辆低速变道时。 • 前方车辆被雪覆盖时。 • 本车辆离开车道或返回车道时。 • 车辆不规律行驶时。 • 您在环状交叉路口，且未检测到前方车 辆时。 • 车辆绕圈行驶时。 • 前方车辆形状不规则时。 • 前方车辆上坡或下坡行驶时。 • 因行人倾斜、没有完全直立等，不能整 体检测到行人或骑行者时。 • 行人、骑行者所穿着的衣服或装备导致 很难识别时。 7-9 驾驶员辅助系统 OADAS044 上图显示了前视摄像头检测到的前方车 辆、行人和骑行者的图像。 • 前方行人、骑行者的速度过快时。 • 前方行人、骑行者较矮或身姿较低时。 • 前方行人、骑行者有行走障碍时。 • 前方行人、骑行者与车辆行驶方向交叉 时。 • 前方人、骑行者集中在一起或人山人海 时。 • 行人或骑行者穿着与背景相似时。 • 行人、骑行者与周围的相似形状结构很 难区别时。 • 驾驶车辆经过交叉路口附近的行人、骑 行者、交通标志、建筑物等时。 • 在停车场内行驶时。 • 驾驶车辆经过收费站、建筑工地、未铺 路面、不完全铺设路面、凹凸路面、减 速带等时。 7-10 • 在倾斜、弯曲的道路上行驶时。 • 驶过有树或路灯的路边时。 • 因路况不良等原因，车辆在行驶中产生 过大的振动时。 • 因重载、轮胎气压不足等原因车辆高度 变低或变高时。 • 在树木、草地、杂草丛生等狭窄道路上 行驶时。 • 存在电磁波干扰，如在强无线电波或电 噪声地区行驶时。 07 警告 • 在弯道上行驶时 OADAS006SD OADAS003SD OADAS005SD OADAS002SD OADAS001SD 在弯曲道路上行驶时，会严重影响正面 防撞辅助传感器的检测性能，正面防撞 辅助(FCA)功能可能检测不到弯曲道路 上前方的行人或骑行者、车辆。这可能 导致在必要时不发出碰撞危险预警、不 采取紧急制动辅助控制措施。 在弯道上行驶时，驾驶员必须正确操控 车辆保持安全制动距离，并在必要时踩 下制动踏板减速，以保持安全车距。 OADAS004SD 在弯曲道路上行驶时，正面防撞辅助 (FCA)功能可能会检测到相邻车道内的 车辆、行人或骑行者。 在此状态下，可能导致正面防撞辅助 (FCA)功能在不必要时发出碰撞危险预 警、采取紧急制动辅助控制措施。因 此，驾车时必须始终仔细观察车辆周围 环境和交通状况。 7-11 驾驶员辅助系统 • 变更车道时 • 在坡道上行驶时 OADAS009SD OADAS008SD OADAS007SD 在上坡/下坡道路上行驶时，会严重影 响正面防撞辅助(FCA)传感器的检测性 能，正面防撞辅助(FCA)功能可能检测 不到前方车辆、行人或骑行者。 这可能导致在不必要时发出碰撞危险预 警、采取紧急制动辅助控制措施，而在 必要时不发出碰撞危险预警、不采取紧 急制动辅助控制措施。 此外，当突然检测到前方的车辆、行人 或骑行者时，车速可能会急速下降。 在上坡或下坡道路上行驶时，始终要注 意观察前方，并在必要时踩下制动踏板 减速，以保持安全车距。 7-12 OADAS032SD [A]：本车辆 [B]：变更车道的车辆 当目标车辆从相邻车道驶入到本车道 时，正面防撞辅助(FCA)功能可能不能 立即检测到此状态，直至目标车辆完全 进入到传感器的检测范围内。当有车辆 突然变道驶入本车辆前方时，正面防撞 辅助(FCA)功能可能不能立即检测出此 车辆。因此，驾驶员必须正确操控车辆 保持安全制动距离，并在必要时踩下制 动踏板减速，以保持安全车距。 07 • 检测车辆 OSQC071055 如果前方车辆装载有朝后伸出车厢的长 货物，或者前方车辆有较高的离地高 度，一定要对前方车辆保持高度谨慎。 正面防撞辅助(FCA)功能可能无法检测 出从前方车辆车厢中延伸出来的货物。 因此，驾驶员必须正确操控车辆与最后 的物体保持安全制动距离，并在必要时 踩下制动踏板减速，以保持安全车距。 OADAS033SD [A]：本车辆 [B]：变更车道的车辆 [C]：相同车道内的车辆 当前方的车辆驶出本车道时，正面防撞 辅助(FCA)功能可能不能立即检测到出 现在本车辆前方的另一车辆。 因此，驾驶员必须正确操控车辆保持安 全制动距离，并在必要时踩下制动踏板 减速，以保持安全车距。 7-13 驾驶员辅助系统 警告 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭正面防撞辅 助(FCA)功能。 • 如果检测到形状或特征与车辆、行人 和骑行者相似的物体，正面防撞辅助 (FCA)功能可能会启动控制。 • 正面防撞辅助(FCA)功能不能对自行 车、摩托车，或者行李车、购物车、婴 儿车等小型轮式车目标进行控制。 • 正面防撞辅助(FCA)功能受到强电磁波 干扰时，可能无法正常运行。 • 起动发动机或前视摄像头初始化后，在 15秒钟内，正面防撞辅助(FCA)功能不 会启动。 7-14 07 正面防撞辅助(FCA)(传感器融合) (如有配备) 检测传感器 基本功能 ORG3070159 OSQC071001 正面防撞辅助(FCA)功能设计的目的是， 帮助检测和监视前方车辆，或者检测道路 上的行人或骑行者，并显示警告信息、发 出警报声的方式，向驾驶员发出碰撞危险 预警，必要时主动采取紧急制动辅助控制 措施。 路口转弯防撞辅助功能 OSQC071009 [1]：前视摄像头 [2]：前雷达传感器 检测传感器的具体位置请见上图。 OSQC071008 在路口左转弯时，如果存在与迎面驶来车 辆发生碰撞的高危险性，路口转弯防撞辅 助功能主动采取紧急制动辅助控制措施， 辅助驾驶员避免与迎面驶来的车辆发生碰 撞。 7-15 驾驶员辅助系统 注意 为了确保检测传感器的最佳性能，请遵守 下列安全注意事项： • 不要拆装或分解/组装检测传感器、传 感器总成，也不要冲撞传感器。 • 如果更换或维修检测传感器，我们建议 您将此系统有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 • 禁止在前挡风玻璃上附加任何配饰或 粘贴任何贴纸，也不要给前挡风玻璃着 色。 • 任何光线的反射可能会造成车辆部分功 能失效。切勿在前挡风玻璃附近放置物 品，也不要在前挡风玻璃上安装任何配 件，否则会影响暖风&空调控制系统的 除湿&除霜功能特性，从而妨碍驾驶员 辅助系统的正常运行。 • 要特别小心，保持前视摄像头的干燥状 态。 • 不要在仪表板上放置任何会反射光线的 物品(如白纸、镜子等)。 • 禁止在前雷达传感器盖周围附加牌照 框、保险杠贴纸或保险杠防撞装置等。 • 始终保持前雷达传感器及盖的清洁，避 免灰尘和杂质污染和堵塞。 擦拭车辆时，使用软布擦拭。请勿直接 朝传感器或传感器盖喷射加压水。 7-16 • 如果雷达传感器或雷达传感器周围受 到大的压力，即使在仪表盘上没有显示 正面防撞辅助(FCA)功能警告信息，也 可能无法正常运行。在此状态下，我们 建议您将此系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 • 维修或更换前雷达传感器时，仅能使用 纯正品前雷达传感器盖。禁止在前雷达 传感器盖上涂漆。 07 正面防撞辅助(FCA)功能设置 功能设置 警告 当起动发动机时，正面防撞辅助(FCA)功 能始终进入激活状态。如果选择“关闭” 模式，驾驶员必须始终仔细观察车辆周围 环境和正确操控车辆。 注意 • 如果选择"碰撞警告"模式，此功能不采 取紧急制动辅助控制措施。 • 前方安全功能设置包括“基本功能” 和“路口转弯防撞辅助”功能。 OSQC072072 前方安全 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→前方安全”项，可以 设置启用和停用各项功能。 - 如果选择“防碰辅助”模式，正面防 撞辅助(FCA)功能根据发生碰撞的危险 性，显示警告信息和发出警报声的方 式，向驾驶员发出碰撞危险预警，并根 据碰撞危险性主动采取紧急制动辅助控 制措施。 - 如果选择“碰撞警告”模式，正面防 撞辅助(FCA)功能根据发生碰撞的危险 性，显示警告信息和发出警报声的方 式，仅向驾驶员发出碰撞危险预警，而 不采取紧急制动辅助控制措施。必要时 由驾驶员操作制动踏板减速和正确操控 车辆。 - 如果选择“关闭”模式，就会停用正面 防撞辅助(FCA)功能，仪表盘上的 警 告灯亮。 信息 按住[ESCOFF]按钮关闭电子稳定控制 (ESC)功能时，正面防撞辅助(FCA)功能也 同时关闭。仪表盘上的 警告灯亮。 驾驶员能在设置菜单中获得正面防撞辅助 (FCA)功能的启用或停用状态信息。如果 在此功能启用状态， 警告灯保持亮， 我们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 7-17 驾驶员辅助系统 OSQC071002 OSQC072069 警告时间 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告时间”项，可以设置或变 更正面防撞辅助(FCA)功能的初始警告时 间。 车辆交付初期，警告时间设置为“普通” 模式。如果变更警告时间，其它驾驶员辅 助功能的警告时间也会改变。 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 正面防撞辅助(FCA)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 • 警告时间和警告音量设置适用于正面防 撞辅助(FCA)的所有功能上。 • 尽管警告时间设置为“普通”模式，当 前方车辆紧急停车时，可能仍会感觉到 初始警告时间还是过于迟缓。 • 仅当交通状况良好和驾驶速度较慢时， 将警告时间设置为“较慢”模式。 信息 起动发动机时，警告时间和警告音量将保 持最后设置的状态。 7-18 07 正面防撞辅助(FCA)功能操作 基本功能 警告和控制 正面防撞辅助(FCA)的基本功能根据发生 碰撞的危险性，发出碰撞危险预警和控制 车辆。此功能控制状态分为：“碰撞危险 预警”、“紧急制动”和“停车并终止制 动控制”。 OSQC071005 紧急制动 OSQC071004 碰撞危险预警 • 在仪表盘[LCD]显示屏上显示“注意碰 撞”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警。 • 车速在10~180km/h范围内，并检测到 前方车辆时，此功能启动控制。 • 车速在10~85km/h范围内，并检测到前 方行人或骑行者时，此功能启动控制。 • 如果选择“防撞辅助”模式，会主动采 取紧急制动辅助控制措施。 • 在仪表盘[LCD]显示屏上显示“紧急制 动”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警，而且主动采取 辅助紧急制动控制措施。 • 车速在10~75km/h范围内，并检测到前 方车辆时，此功能启动控制。 • 车速在10~65km/h范围内，而且检测到 前方行人或骑行者时，此功能启动控 制。 • 此功能采取紧急制动辅助控制措施时， 会强力制动，以辅助防止与前方车辆、 行人或骑行者发生碰撞。 7-19 驾驶员辅助系统 路口转弯防撞辅助功能 警告和控制 路口转弯防撞辅助功能根据发生碰撞的危 险性，发出碰撞危险预警和控制车辆。此 功能控制状态分为：“碰撞危险预警” 、“紧急制动”和“停车并终止制动控 制”。 OSQC071006 停车并终止制动控制 • 车辆通过此功能采取紧急制动辅助控 制措施而停车时，就会在仪表盘[LCD] 显示屏上显示“请小心驾驶”的警告信 息。 为了确保行车安全，应立即踩下制动踏 板，并仔细观察车辆周围环境。 • 通过紧急制动控制停车后，保持约2秒 钟的制动控制状态，然后解除制动控 制。 7-20 OSQC071010 碰撞危险预警 • 在仪表盘[LCD]显示屏上显示“注意碰 撞”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警。 • 车速在10~30km/h范围内，而且迎面驶 来的车辆车速在30~70km/h范围内时， 此功能启动控制。 • 如果选择“防撞辅助”模式，会主动采 取紧急制动辅助控制措施。 07 OSQC071011 OSQC071006 紧急制动 停车并终止制动控制 • 在仪表盘[LCD]显示屏上显示“紧急制 动”的警告信息，并发出警报声，向驾 驶员发出碰撞危险预警，而且主动采取 辅助紧急制动控制措施。 • 车速在10~30km/h范围内，而且迎面驶 来的车辆车速在30~70km/h范围内时， 此功能启动控制。 • 此功能采取紧急制动辅助控制措施时， 会强力制动，以辅助防止与迎面驶来的 车辆发生碰撞。 • 车辆通过此功能采取紧急制动辅助控 制措施而停车时，就会在仪表盘[LCD] 显示屏上显示“请小心驾驶”的警告信 息。 为了确保行车安全，应立即踩下制动踏 板，并仔细观察车辆周围环境。 • 通过紧急制动控制停车后，保持约2秒 钟的制动控制状态，然后解除制动控 制。 信息 车辆为左舵型(方向盘在左侧)时，仅当左 转弯时，路口转弯防撞辅助功能会启动控 制。车辆为右舵型(方向盘在右侧)时，仅 当右转弯时，路口转弯防撞辅助功能启动 控制。 7-21 驾驶员辅助系统 警告 使用正面防撞辅助(FCA)功能时，请遵守 下列安全注意事项： • 为了确保行车安全，在安全地方停车 后，操作用户设置模式变更功能设置。 • 在选择“防撞辅助”或“碰撞警告” 模式状态，按住[ESC OFF]按钮关闭电 子稳定控制(ESC)系统时，正面防撞辅 助(FCA)功能也会关闭。此时，即使通 过设置菜单也不能启动此功能，仪表盘 上的 警告灯亮。如果再次按下[ESC OFF]按钮启动电子稳定控制(ESC)系 统，正面防撞辅助(FCA)功能也会启动 并保持最后设置的模式。 • 正面防撞辅助(FCA)功能并不能对所有 情况做出响应，更不可能对所有的碰撞 危险情况做出全能回避控制。 • 驾驶员应始终保持对车辆的正确控制。 不要完全依赖正面防撞辅助(FCA)功 能。保持安全制动距离，必要时踩下制 动踏板减速或完全停车。 • 严禁以人、动物等任何物体为对象进 行正面防撞辅助(FCA)功能的测试。否 则，会导致严重或致命人身伤害或财产 损失。 • 当驾驶员为了防止碰撞而踩下制动踏板 时，正面防撞辅助(FCA)功能可能不会 启动控制。 • 根据路况和行驶条件，正面防撞辅助 (FCA)功能可能延迟向驾驶员发出碰撞 危险预警或可能根本不会向驾驶员发出 碰撞危险预警。 7-22 • 在正面防撞辅助(FCA)功能启动控制状 态，车辆可能会紧急停车，这可能会导 致车内乘员受伤或松散的物品移动。因 此，乘员必须佩戴好安全带和确保装载 的物品安全。 • 如果其它系统控制显示警告信息或发出 警报声，正面防撞辅助(FCA)功能可能 不能显示警告信息也不能发出警报声。 • 如果周围环境噪声大，可能听不到正面 防撞辅助所发出的警报声。 • 根据路面条件和周围环境条件，正面防 撞辅助(FCA)功能可能自动关闭，或者 可能不能正常启动控制，或者可能在不 必要时启动控制。 警告 • 即使正面防撞辅助(FCA)功能存在任何 问题，车辆的基本制动功能会正常运 行。 • 当主动采取紧急制动辅助控制措施时， 如果驾驶员用力踩下加速踏板或急转方 向盘，正面防撞辅助(FCA)功能将自动 停止紧急制动控制。 07 注意 • 根据前方车辆、行人或骑行者状态及 周围情况，正面防撞辅助(FCA)功能的 运行速度范围可能会缩小。在某些条件 下，此功能可能仅向驾驶员发出碰撞危 险预警，或者根本不会启动控制。 • 正面防撞辅助(FCA)功能根据迎面驶来 车辆的状态、行驶方向、车速和周围环 境情况等信息，判断碰撞危险程度，而 在满足特定条件时才会启动控制。 正面防撞辅助(FCA)系统故障和 功能限制 正面防撞辅助(FCA)系统故障 信息 在即将发生碰撞的高危险条件下，驾驶员 为了防止碰撞的发生而踩下制动踏板进行 制动时，如果驾驶员的制动操纵力不足， 正面防撞辅助(FCA)功能会主动采取紧急 制动辅助控制措施。 根据仪表盘类型的不同，或者仪表盘主题 选择的不同，在仪表盘上显示的图像和颜 色会不同。 ORG3070218CN 正面防撞辅助(FCA)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查前方安全系统”的警告信息，并且 仪表盘上的 和 警告灯亮。在此状态 下，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 7-23 驾驶员辅助系统 正面防撞辅助(FCA)功能暂停 警告 • 正面防撞辅助(FCA)功能即使在仪表盘 上未显示警告信息或警告灯没有亮，也 可能不能正常运行。 • 正面防撞辅助(FCA)功能可能在某些区 域(如空旷地形等)不能正常运行，即在 起动发动机后，检测不到任何物体的地 方。 正面防撞辅助(FCA)功能限制 ORG3070219CN ORG3070220CN 如果前挡风玻璃的前视摄像头安装部位、 前雷达传感器盖或传感器被积雪、雨水等 异物遮挡，会降低检测传感器的检测性 能，这会导致正面防撞辅助(FCA)功能暂 停或关闭。 如果发生此类情况，将会显示“外部环境 导致摄像头视野受限，前方安全系统已暂 停”或“外部环境导致雷达探测受限，前 方安全系统已暂停”的警告信息，且仪表 盘上的 和 警告灯亮。 当清除积雪、雨水、杂质等时，正面防撞 辅助(FCA)功能将恢复正常运行。 清除积雪、雨水、杂质等后，如果正面防 撞辅助(FCA)功能仍然不能正常运行，我 们建议您将此系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 7-24 在下列任何条件下，正面防撞辅助(FCA) 功能不能正常运行： • 检测传感器或其周围受到污染或损坏 时。 • 前视摄像头附近温度过高或过低时。 • 由于在挡风玻璃上着色、贴膜或涂层、 玻璃受损或有异物(标签、飞虫等)粘在 玻璃上，污染摄像头镜头时。 • 未完全清除挡风玻璃上的湿气或结冰 时。 • 持续喷射挡风玻璃清洗液或雨刮器运转 时。 • 在大雨、大雪或浓雾天气下行驶时。 • 由于阳光刺眼影响前视摄像头视野时。 • 路灯或迎面驶来的车辆灯光反射到潮湿 路面上时，如道路上的水坑等。 • 在仪表板上面放置有物品时。 07 • • • • • • • • • • • • • • • • • • 车辆被拖车时。 环境光线非常强时。 环境亮度非常昏暗时，如在隧道内等。 亮度明显变化(如进/出隧道)时。 环境亮度非常暗，且没有打开大灯或大 灯亮度不足时。 在雾气、烟雾或阴影中行驶时。 仅检测到车辆、行人或骑行者等的某一 部分时。 前方车辆是公共汽车、重型卡车、装载 不规则形状物体的卡车、拖车等时。 前方车辆没有尾灯或尾灯位置异常时。 环境亮度非常暗，且没有打开尾灯或尾 灯亮度不足时。 前车尾部小或车辆看似异常时，如车辆 倾斜、倒转或车辆侧面可见等。 前方车辆离地高度过低或过高时。 车辆、行人或骑行者突然插入到前方 时。 前雷达传感器周围的保险杠被撞坏、损 坏或前雷达传感器脱离位置时。 前雷达传感器附近温度过高或过低时。 驾车穿过隧道或铁桥时。 在车辆或建筑物很少的开阔地带行驶时 (如沙漠、草原、郊区等地区)。 车辆行驶在含有金属物质例如建筑区、 铁路等的地区时。 • 附近有能反射前雷达传感器电磁波的物 体时，如护栏、车辆等。 • 前方自行车的材质不能反射前雷达传感 器的电磁波时。 • 过迟检测到前方车辆时。 • 前方车辆突然被障碍物遮挡时。 • 前方车辆突然变道或突然减速时。 • 前方车辆的形状弯曲变形时。 • 前方车辆的速度过快或过慢时。 • 前方车辆回避碰撞而转到相反方向时。 • 前方有车辆，您驾驶车辆低速变道时。 • 前方车辆被雪覆盖时。 • 本车辆离开车道或返回车道时。 • 车辆不规律行驶时。 • 您在环状交叉路口，且未检测到前方车 辆时。 • 车辆绕圈行驶时。 • 前方车辆形状不规则时。 • 前方车辆上坡或下坡行驶时。 • 因行人倾斜、没有完全直立等，不能整 体检测到行人或骑行者时。 • 行人、骑行者所穿着的衣服或装备导致 很难识别时。 7-25 驾驶员辅助系统 OADAS044 上图显示了前视摄像头和前雷达传感器检 测到的车辆、行人和骑行者的图像。 • 前方行人、骑行者的速度过快时。 • 前方行人、骑行者较矮或身姿较低时。 • 前方行人、骑行者有行走障碍时。 • 前方行人、骑行者与车辆行驶方向交叉 时。 • 前方人、骑行者集中在一起或人山人海 时。 • 行人或骑行者穿着与背景相似时。 • 行人、骑行者与周围的相似形状结构很 难区别时。 • 驾驶车辆经过交叉路口附近的行人、骑 行者、交通标志、建筑物等时。 • 在停车场内行驶时。 • 驾驶车辆经过收费站、建筑工地、未铺 路面、不完全铺设路面、凹凸路面、减 速带等时。 7-26 • 在倾斜、弯曲的道路上行驶时。 • 驶过有树或路灯的路边时。 • 因路况不良等原因，车辆在行驶中产生 过大的振动时。 • 因重载、轮胎气压不足等原因车辆高度 变低或变高时。 • 在狭窄道路上行驶时，如在树木、草地 或杂草丛生道路上时。 • 存在电磁波干扰，例如在强无线电波或 电噪声地区行驶时。 07 警告 • 在弯道上行驶时 OADAS006SD OADAS003SD OADAS005SD OADAS002SD OADAS018SD 在弯曲道路上行驶时，会严重影响正面 防撞辅助传感器的检测性能，正面防撞 辅助(FCA)功能可能检测不到弯曲道路 上前方的行人或骑行者、车辆。这可能 导致在必要时不发出碰撞危险预警、不 采取紧急制动辅助控制措施。 在弯道上行驶时，驾驶员必须正确操控 车辆保持安全制动距离，并在必要时踩 下制动踏板减速，以保持安全车距。 OADAS019SD 在弯曲道路上行驶时，正面防撞辅助 (FCA)功能可能会检测到相邻车道内的 车辆、行人或骑行者。 在此状态下，可能导致正面防撞辅助 (FCA)功能在不必要时发出碰撞危险预 警、采取紧急制动辅助控制措施。因 此，驾车时必须始终仔细观察车辆周围 环境和交通状况。 7-27 驾驶员辅助系统 • 变更车道时 • 在坡道上行驶时 OADAS009SD OADAS007SD 在上坡/下坡道路上行驶时，会严重影 响正面防撞辅助(FCA)传感器的检测性 能，正面防撞辅助(FCA)功能可能检测 不到前方车辆、行人或骑行者。 这可能导致在不必要时发出碰撞危险预 警、采取紧急制动辅助控制措施，而在 必要时不发出碰撞危险预警、不采取紧 急制动辅助控制措施。 此外，当突然检测到前方的车辆、行人 或骑行者时，车速可能会急速下降。 在上坡或下坡道路上行驶时，始终要注 意观察前方，并在必要时踩下制动踏板 减速，以保持安全车距。 7-28 OADAS030SD OADAS011SD [A]：本车辆 [B]：变更车道的车辆 当目标车辆从相邻车道驶入到本车道 时，正面防撞辅助(FCA)功能可能不能 立即检测到此状态，直至目标车辆完全 进入到传感器的检测范围内。当有车辆 突然变道驶入本车辆前方时，正面防撞 辅助(FCA)功能可能不能立即检测出此 车辆。因此，驾驶员必须正确操控车辆 保持安全制动距离，并在必要时踩下制 动踏板减速，以保持安全车距。 07 • 检测车辆 OSQC071056 如果前方车辆装载有朝后伸出车厢的长 货物，或者前方车辆有较高的离地高 度，一定要对前方车辆保持高度谨慎。 正面防撞辅助(FCA)功能可能无法检测 出从前方车辆车厢中延伸出来的货物。 因此，驾驶员必须正确操控车辆与最后 的物体保持安全制动距离，并在必要时 踩下制动踏板减速，以保持安全车距。 OADAS031SD [A]：本车辆 [B]：变更车道的车辆 [C]：相同车道内的车辆 当前方的车辆驶出本车道时，正面防撞 辅助(FCA)功能可能不能立即检测到出 现在本车辆前方的另一车辆。因此，驾 驶员必须正确操控车辆保持安全制动距 离，并在必要时踩下制动踏板减速，以 保持安全车距。 7-29 驾驶员辅助系统 警告 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭正面防撞辅 助(FCA)功能。 • 如果检测到形状或特征与车辆、行人 和骑行者相似的物体，正面防撞辅助 (FCA)功能可能会启动控制。 • 正面防撞辅助(FCA)功能不能对自行 车、摩托车，或者行李车、购物车、婴 儿车等小型轮式车目标进行控制。 • 正面防撞辅助(FCA)功能受到强电磁波 干扰时，可能无法正常运行。 • 起动发动机或前视摄像头初始化后，在 15秒钟内，正面防撞辅助(FCA)功能不 会启动。 7-30 07 车道保持辅助(LKA)(如有配备) 车道保持辅助(LKA)功能设计的目的是， 车速在规定速度以上行驶时，帮助检测车 道线(或道路边界线)，如果车辆在未使用 转向信号灯的状态下趋于偏离本车道，此 功能向驾驶员发出碰撞危险预警，而且必 要时主动采取转向辅助控制措施，以辅助 驾驶员防止车辆偏离本车道。 车道保持辅助(LKA)功能设置 功能设置 检测传感器 OSQC072076 OSQC071001 [1]：前视摄像头 使用前视摄像头检测车道线(或道路边界 线)。 检测传感器的具体位置请见上图。 注意 前视摄像头有关的详细信息请参考第7章 的“正面防撞辅助(FCA)”部分。 车道安全 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→车道安全”项，可设 置启用或停用各项功能。 - 如果选择“车道保持辅助”模式，车 道保持辅助(LKA)功能检测到车辆趋于 偏离本车道时，主动采取转向辅助控制 措施，以辅助驾驶员防止车辆偏离本车 道。 - 如果选择“车道偏离警告”模式，车 道保持辅助(LKA)功能检测到车辆趋于 偏离本车道时，发出警报声的方式，仅 向驾驶员发出碰撞危险预警，而不控制 车辆。因此，必须由驾驶员正确操控车 辆。 - 如果选择“关闭”模式，就会停用车道 保持辅助(LKA)功能，仪表盘上的指示 灯不亮。 警告 • 如果选择“车道偏离警告”模式，此功 能不采取转向辅助控制措施。 • 当车辆行驶在车道中央时，车道保持辅 助(LKA)功能不会控制方向盘。 • 如果选择“关闭”模式，驾驶员必须始 终仔细观察车辆周围环境和正确操控车 辆。 7-31 驾驶员辅助系统 ONX4C071007 OSQC072069 车道保持辅助(LKA)功能启动和关闭(车道 驾驶辅助按钮) 发动机运转时，按住方向盘上的车道驾驶 辅助按钮，就会启动车道保持辅助(LKA) 指示灯亮。 功能，且仪表盘上的白色 再次按下此按钮时，此功能关闭。 起动发动机时，车道保持辅助(LKA)功能 将保持最后设置的状态。 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 车道保持辅助(LKA)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 如果短暂按下车道驾驶辅助按钮，将会启 动或关闭车道跟踪辅助(LFA)功能。 7-32 07 车道保持辅助(LKA)功能操作 车道保持辅助(LKA)警告和控制 车道保持辅助(LKA)功能利用车道偏离警 告(LDW)功能和车道保持辅助(LKA)功能发 出碰撞危险预警和控制车辆。 车道保持辅助(LKA) • 当车辆趋于偏离本车道时，在仪表盘上 指示灯闪烁，并主动采取转 绿色 向辅助控制措施，将车辆保持在本车道 内行驶。 • 车速在60~200km/h范围内时，车道保 持辅助(LKA)功能启动控制。 OSQC071013 车道偏离警告(LDW) • 当车辆趋于偏离本车道时，在仪表盘上 指示灯闪烁，而且车辆偏离 绿色 方向的车道线闪烁，同时发出警报声的 方式，向驾驶员发出碰撞危险预警。 • 车速在60~200km/h范围内时，车道保 持辅助(LKA)功能启动控制。 ODU2070018 未握方向盘警报 如果驾驶员双手离开方向盘几秒钟，就会 在仪表盘[LCD]显示屏上显示“请握紧方 向盘”的警告信息，并分阶段发出警报 声。 7-33 驾驶员辅助系统 警告 • 如果过紧握住方向盘或转动方向盘超过 一定角度，可能不能辅助控制方向盘。 • 车道保持辅助(LKA)功能并不能对所有 情况做出响应。驾驶员始终要担负正确 操控车辆和把车辆保持在车道内行驶的 责任。 • 根据路况和环境条件，未握方向盘警 报功能的警告信息显示可能会延迟。因 此，驾驶员在驾驶车辆时要始终握紧方 向盘。 • 如果驾驶员握住方向盘的力量过小，未 握方向盘警报功能可能识别不到驾驶员 手握住了方向盘，因而可能会显示警告 信息。 • 如果在方向盘上附加物品，未握方向盘 警报功能不能正常运行。 • 当检测到车道线(或道路边界线)时，仪 表盘[LCD]显示屏上的车道线将从灰色 变成白色，且绿色 指示灯亮。 ■未检测到车道线 OSQC071013 ■检测到车道线 信息 • 无论车辆的配置如何，均能通过仪表 盘[LCD]显示屏(用户设置模式)或信息 娱乐系统显示屏(车辆设置)设置各项功 能或变更设置。详细信息请参考第4章 的“用户设置”部分，或者信息娱乐系 统使用手册中的“车辆设置”部分。 7-34 OSQC071014 • 即使由车道保持辅助(LKA)功能辅助控 制转向，驾驶员应负责正确控制方向 盘。 • 当车道保持辅助(LKA)功能进行辅助转 向控制时，与没有辅助控制状态相比， 方向盘的操纵力可能变得更重或更轻。 07 车道保持辅助(LKA)系统故障和 功能限制 车道保持辅助(LKA)系统故障 • • • • • • • OIK071178CN 车道保持辅助(LKA)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查车道保持辅助系统”的警告信息， 指示灯亮。在此状态下， 并且黄色 我们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 • - 隔离带、树木、护栏、声障等在车道 线(或道路边界线)上投下了阴影时。 - 车道数量变化或车道合并。 路面上有2个以上车道线(或道路边界 线)时。 车道线(或道路边界线)穿行复杂，或者 施工区等替代车道线的结构时。 存在其它道路标记，如曲折车道，人行 横道标记和路面标志等时。 在交叉路口等车道线突然消失时。 车道(或路面宽度)过宽或过窄时。 无车道线而只有道路边界线时。 道路上有边界结构时，如收费站、人行 道、路缘等时。 与前车之间的车距极短，或者前方车辆 遮挡车道线(或道路边界线)时。 信息 前视摄像头功能限制有关的详细信息请参 考第7章的“正面防撞辅助(FCA)”部分。 车道保持辅助(LKA)功能限制 在下列任何条件下，车道保持辅助(LKA) 功能不能正常运行： • 车道线受到污染而很难分辨时： - 因车道线(或道路边界线)被雨水、 雪、泥等覆盖时。 - 车道线(或道路边界线)颜色与路面颜 色非常接近时。 - 路面上的标记(或道路边界线)接近车 道，或者路面上的标记(或道路边界 线)看起来与车道线(或道路边界线) 相似时。 - 车道线(或道路边界线)模糊或损坏 时。 7-35 驾驶员辅助系统 警告 使用车道保持辅助(LKA)功能时，请遵守 下列安全注意事项： • 驾驶员应始终负责正确操控车辆和安全 驾驶。禁止过度依赖此功能的控制和危 险驾驶。 • 根据路况和环境条件，车道保持辅助 (LKA)功能可能自动关闭，或者可能不 能正常启动控制。因此，驾驶员必须始 终保持警惕。 • 如果车道线的检测异常，请参考“功能 限制”部分。 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭车道保持辅 助(LKA)功能。 • 如果车速超过功能启动限速，车道保持 辅助(LKA)功能就不能采取转向辅助控 制措施。因此，如要使用此功能，驾驶 员必须遵守此功能启动限速。 • 如果其它功能控制显示警告信息或发出 警报声，车道保持辅助(LKA)功能可能 不能显示警告信息也不能发出警报声。 • 如果周围环境噪声大，可能听不到车道 保持辅助(LKA)功能所发出的警报声。 • 如果在方向盘上附加任何物品，此功能 可能不能采取转向辅助控制措施。 • 起动发动机或前视摄像头初始化后，在 15秒钟内，车道保持辅助(LKA)功能不 会启动。 7-36 • 在下列任何条件下，车道保持辅助 (LKA)功能不会运行： - 打开转向信号灯或危险警告灯时。 - 在车道保持辅助(LKA)功能控制或车 辆变道结束后，车辆还没有驶入至车 道中央时。 - 电子稳定控制(ESC)或车辆稳定管理 (VSM)系统处于控制状态时。 - 在急弯道上行驶时。 - 车速在55km/h以下或210km/h以上 时。 - 车辆紧急转向变道时。 - 车辆紧急制动时。 07 盲点碰撞预警(BCW)(如有配备) 盲点碰撞预警(BCW)功能设计的目的是， 帮助驾驶员检测盲点内的目标车辆，并显 示警告信息和发出警报声的方式，向驾驶 员发出碰撞危险预警。 OHY059002 盲点碰撞预警(BCW)功能帮助驾驶员检测 高速驶近盲点的目标车辆，必要时向驾驶 员发出碰撞危险预警。 OHY059001 盲点碰撞预警(BCW)功能帮助驾驶员检测 盲点内的目标车辆，必要时向驾驶员发出 碰撞危险预警。 注意 根据检测的目标车辆车速的不同，警告时 间会有所差异。 注意 根据本车辆车速的不同，其检测范围会有 所不同。即使在盲点内有目标车辆，如果 本车辆高速驶过，盲点碰撞预警(BCW)功 能也不会向驾驶员发出碰撞危险预警。 7-37 驾驶员辅助系统 检测传感器 注意 OSQC071015 [1]：后侧面雷达传感器 检测传感器的具体位置请见上图。 7-38 为了确保检测传感器的最佳性能，请遵守 下列安全注意事项： • 禁止随意拆装或分解/组装后侧面雷达 传感器总成，也不要撞击传感器。 • 如果更换或维修后侧面雷达传感器，我 们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商 进行。 • 如果后侧面雷达传感器或其装配位置的 周围受到冲击，即使在仪表盘上未显示 警告信息，盲点碰撞预警(BCW)功能也 可能不能正常运行。在此状态下，我们 建议您将此系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 • 维修配备后侧面雷达传感器的后保险杠 时，仅能使用纯正品部件。 • 禁止在后侧面雷达传感器周围附加牌照 框、保险杠贴纸或保险杠防撞装置等。 • 如果更换保险杠，或者后侧面雷达传感 器的周边破损或喷漆时，盲点碰撞预警 (BCW)功能可能无法正常运行。 • 如果安装了挂车、挂架等，会严重影响 后侧面雷达传感器的检测功能，或者盲 点碰撞预警(BCW)功能可能无法正常运 行。 07 盲点碰撞预警(BCW)功能设置 功能设置 OSQC071017 OSQC072073 盲点安全 发动机运转时，在设置菜单中选择“驾驶 员辅助→盲点安全”项，可以设置启用或 停用各项功能。 - 如果选择“碰撞警告”模式，盲点碰 撞预警(BCW)功能根据发生碰撞的危险 性，显示警告信息、发出警报声的方 式，仅向驾驶员发出碰撞危险预警。 - 如果选择“关闭”模式，就会停用盲点 碰撞预警(BCW)功能。 起动发动机时，如果盲点碰撞预警(BCW) 功能在“关闭”状态，就会在仪表盘 [LCD]显示屏上显示“盲点安全系统已关 闭”的警告信息。 如果盲点碰撞预警(BCW)功能从“关闭” 模式变更设置为“碰撞警告”模式，外后 视镜上的[BCW]警告灯闪烁约3秒钟。 此外，在盲点碰撞预警(BCW)功能设置 为“碰撞警告”模式状态，如果起动发动 机，外后视镜上的[BCW]警告灯闪烁约3秒 钟。 警告 • 如果选择"碰撞警告"模式，此功能不采 取紧急制动辅助控制措施。 • 如果选择“关闭”模式，驾驶员必须始 终仔细观察车辆周围环境和正确操控车 辆。 信息 起动发动机时，盲点碰撞预警(BCW)功能 将保持最后设置的状态。 7-39 驾驶员辅助系统 OSQC071002 OSQC072069 警告时间 发动机运转时，在用户设置模式中选择“ 驾驶员辅助→警告时间”项，可以设置或 变更盲点碰撞预警(BCW)功能的初始警告 时间。 车辆交付初期，警告时间设置为“普通” 模式。如果在此变更警告时间，其它驾驶 员辅助功能的警告时间也会改变。 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 盲点碰撞预警(BCW)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此改变警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 • 警告时间和警告音量设置适用于盲点碰 撞预警(BCW)的所有功能上。 • 尽管警告时间设置为“普通”模式，当 目标车辆高速驶近时，可能仍会感觉到 初始警告时间还是过于迟缓。 • 仅当交通状况良好和驾驶速度较慢时， 将警告时间设置为“较慢”模式。 7-40 07 盲点碰撞预警(BCW)功能操作 警告控制 警告 • 后侧面雷达传感器的检测范围是以标准 车道宽度为基础决定的。因此，如果车 道宽度小于标准，盲点碰撞预警(BCW) 功能可能会检测到离本车道1个车道间 隔外车道内的其它车辆，并向您发出碰 撞危险预警。与此相反，如果车道宽度 超过标准，盲点碰撞预警(BCW)功能可 能无法检测到相邻车道内的车辆，这会 导致在必要时无法向您发出碰撞危险预 警。 • 当危险警告灯亮时，基于转向信号的碰 撞危险预警功能不会启动。 OSQC072068 车辆检测 • 检测到目标车辆时，外后视镜上的 [BCW]警告灯亮，告知驾驶员在盲点内 检测到目标车辆。 • 车速在20km/h以上，而且盲点内的目标 车辆车速在10km/h以上时，盲点碰撞预 警(BCW)功能启动控制。 信息 车辆为左舵型(方向盘在左侧)时，仅当左 转向时将启动碰撞危险预警。请与左车道 内的车辆保持安全距离。车辆为右舵型( 方向盘在右侧)时，仅当右转向时将启动 碰撞危险预警。请与右车道内的车辆保持 安全距离。 碰撞危险预警 • 当操作检测到目标车辆方向的转向信号 灯[ON]时，就会启动碰撞危险预警。 • 外后视镜上的[BCW]警告灯闪烁，并发 出警报声，向驾驶员发出碰撞危险预 警。 • 当操作转向信号灯[OFF]或已经驾车驶 离原车道时，盲点碰撞预警(BCW)功能 停止碰撞危险预警，并返回至车辆检测 模式。 7-41 驾驶员辅助系统 警告 使用盲点碰撞预警(BCW)功能时，请遵守 下列安全注意事项： • 为了确保行车安全，在安全地方停车 后，操作用户设置模式变更功能设置。 • 如果其它任何功能控制显示警告信息或 发出警报声，盲点碰撞预警(BCW)功能 可能不能显示警告信息也不能发出警报 声。 • 如果周围环境噪声大，可能听不到盲点 碰撞预警(BCW)功能发出的警报声。 • 根据路况和行驶条件，盲点碰撞预警 (BCW)功能可能延迟向驾驶员发出碰撞 危险预警或可能根本不会向驾驶员发出 碰撞危险预警。 • 驾驶员应始终保持对车辆的正确控制。 不要依赖盲点碰撞预警(BCW)功能。保 持安全制动距离，必要时踩下制动踏板 减速或完全停车。 盲点碰撞预警(BCW)系统故障和功 能限制 盲点碰撞预警(BCW)系统故障 OSQC071062 盲点碰撞预警(BCW)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查盲点安全系统”的警告信息，并且 主警告灯( )亮。在此状态下，我们建议 您将此系统有关的所有检查、维修和更换 工作交由北京现代授权经销商进行。 OSQC071063 外后视镜上的[BCW]警告灯不能正常操作 时，就会在仪表盘[LCD]显示屏上显示“ 请检查后视镜警告灯”的警告信息。在此 状态下，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授权 经销商进行。 7-42 07 盲点碰撞预警(BCW)功能暂停 警告 • 盲点碰撞预警(BCW)功能即使在仪表盘 上未显示警告信息，也可能不能正常运 行。 • 盲点碰撞预警(BCW)功能在起动发动机 后检测不到任何物体的地方等某些区域 (如空旷的地形等)不能正常运行。起动 发动机后，检测传感器被异物堵塞时也 不能正常运行。 注意 ORG3070225CN 当后侧面雷达传感器或后保险杠的传感器 周围被积雪、雨水或安装的挂车、挂架等 遮挡时，会降低雷达传感器的检测性能， 这会导致盲点碰撞预警(BCW)功能暂停或 关闭。 如果发生此类情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致雷达探测受 限，盲点安全系统已暂停”的警告信息。 当清除异物或拆除挂车、挂架等，并起动 发动机时，盲点碰撞预警(BCW)功能将恢 复正常运行。 清除异物或拆除挂车、挂架等后，如果 盲点碰撞预警(BCW)功能仍然不能正常运 行，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 如果安装挂车、挂架等，必须关闭盲点碰 撞预警(BCW)功能。与此相反，如果要使 用盲点碰撞预警(BCW)功能，必须拆除挂 车、挂架等。 7-43 驾驶员辅助系统 盲点碰撞预警(BCW)功能限制 在下列任何条件下，盲点碰撞预警(BCW) 功能不能正常运行： • 大雪或大雨等恶劣天气条件时。 • 传感器上覆盖雪时。 • 后侧面雷达传感器附近温度过高或过 低。 • 在高速公路或城际高速的坡道上行驶 时。 • 道路(或周边地面)包含金属部件(如施 工区域)等异常时。 • 车辆附近有固定物体时，如隔音板、护 栏、中央分隔栏、栅栏、路灯、标志、 隧道、墙壁等(含双层结构物)。 • 在车辆或建筑物很少的开阔地带行驶时 (如沙漠、草原、郊区等地区)。 • 在狭窄道路上行驶时，如在树木、草地 或杂草丛生道路上时。 • 在多水坑等潮湿路面上行驶时。 • 后方车辆离本车辆过近，或另一辆车从 本车辆旁边驶过时。 • 目标车辆的速度过快，短时间就超过本 车辆时。 • 另一车辆超车时。 • 本车辆变更车道时。 • 本车辆在旁边车辆起步的同时起步并加 速时。 7-44 • 相邻车道内的车辆驶离本车辆两个车道 外时，或者离本车辆两个车道的车辆驶 入本车辆的相邻车道时。 • 在后侧面雷达传感器附近安装挂车或挂 架时。 • 后侧面雷达传感器被标签、保险杠保护 罩、自行车挂架等物体遮挡时。 • 后侧面雷达传感器周围的保险杠被撞 坏、损坏或雷达传感器脱离原位时。 • 因重载、轮胎气压不足等原因车辆高度 变低或变高时。 检测到下列目标时，盲点碰撞预警(BCW) 功能不能正常运行： • 检测到摩托车、自行车时。 • 检测到类似于平板挂车等车辆时。 • 检测到公共汽车、卡车等大型车辆时。 • 检测区域内有行人、动物、购物车或婴 儿车等移动物体时。 • 检测到跑车等低高度车辆时。 07 • 在并道/分岔道口上行驶时 警告 • 在弯道上行驶时 OHY059010 OHY059008 在弯道上行驶时，盲点碰撞预警(BCW) 功能可能不能正常运行。在此状态下， 此功能可能无法检测到相邻车道内的目 标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 在并道/分岔道口上行驶时，盲点碰撞 预警(BCW)功能可能不能正常运行。在 此状态下，此功能可能无法检测到相邻 车道内的目标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 • 在坡道上行驶时 OHY059009 OSQC071057 在弯道上行驶时，盲点碰撞预警(BCW) 功能可能不能正常运行。在此状态下， 此功能可能会检测到相同车道内的后方 车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 在坡道上行驶时，盲点碰撞预警(BCW) 功能可能不正常工作。在此状态下，此 功能可能无法检测到相邻车道内的目标 车辆，或者可能无法正确检测到地面或 结构物。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 7-45 驾驶员辅助系统 • 在车道高度不同的道路上行驶时 OSQC071058 在车道高度不同的道路上行驶时，盲点 碰撞预警(BCW)功能不能正常运行。在 此状态下，此功能可能无法检测到在不 同高度相邻车道(地下通道连接段、分 等交叉口等)内的目标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 警告 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭盲点碰撞预 警(BCW)功能。 • 如果盲点碰撞预警(BCW)功能受到强电 磁波干扰，可能不能正常运行。 • 起动发动机或后侧面雷达传感器初始化 后，在3秒钟内，盲点碰撞预警(BCW)功 能不会启动。 7-46 07 盲点防撞辅助(BCA) (如有配备) 盲点防撞辅助(BCA)功能设计的目的是， 帮助驾驶员检测盲点内的目标车辆，并显 示警告信息和发出警报声的方式，向驾驶 员发出碰撞危险预警。 OHY059002 盲点防撞辅助(BCA)功能帮助驾驶员检测 高速驶近盲点的目标车辆，必要时向驾驶 员发出碰撞危险预警。 OHY059001 盲点防撞辅助(BCA)功能帮助驾驶员检测 盲点内的目标车辆，必要时向驾驶员发出 碰撞危险预警。 注意 根据检测的目标车辆车速的不同，警告时 间会有所差异。 注意 根据本车辆车速的不同，其检测范围会有 所不同。即使在盲点内有目标车辆，如果 本车辆高速驶过，盲点防撞辅助(BCA)功 能也不会向驾驶员发出碰撞危险预警。 OHY059004 从停车位驶出时，如果此功能检测到存在 与盲点内驶来的车辆发生碰撞的高危险 性，就会主动采取紧急制动辅助控制措 施，以辅助驾驶员防止发生碰撞。 7-47 驾驶员辅助系统 检测传感器 盲点防撞辅助(BCA)功能设置 功能设置 OSQC072018 [1]：后侧面雷达传感器 检测传感器的具体位置请见上图。 注意 为了确保检测传感器的最佳性能，请遵守 下列安全注意事项： • 禁止随意拆装或分解/组装后侧面雷达 传感器总成，也不要撞击传感器。 • 如果后侧面雷达传感器或其装配位置的 周围受到冲击，即使在仪表盘上未显示 警告信息，盲点防撞辅助(BCA)功能也 可能不能正常运行。在此状态下，我们 建议您将此系统有关的所有检查、维修 和更换工作交由北京现代授权经销商进 行。 • 如果更换或维修后侧面雷达传感器，我 们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商 进行。 • 维修配备后侧面雷达传感器的后保险杠 时，仅能使用纯正品部件。 • 禁止在后侧面雷达传感器周围附加牌照 框、保险杠贴纸或保险杠防撞装置等。 • 如果更换保险杠，或者后侧面雷达传感 器的周边破损或喷漆时，盲点防撞辅助 (BCA)功能可能无法正常运行。 • 如果安装了挂车、挂架等，会严重影响 后侧面雷达传感器的检测功能，或者盲 点防撞辅助(BCA)功能可能无法正常运 行。 7-48 OSQC072074 盲点安全 发动机运转时，在设置菜单中选择“驾驶 员辅助→盲点安全”项，可以设置启用或 停用各项功能。 - 如果选择“防碰辅助”模式，盲点防 撞辅助(BCA)功能根据发生碰撞的危险 性，显示警告信息、发出警报声的方 式，向驾驶员发出碰撞危险预警，并根 据发生碰撞的高危险性，主动采取紧急 制动辅助控制措施。 - 如果选择“碰撞警告”模式，盲点防 撞辅助(BCA)功能根据发生碰撞的危险 性，显示警告信息、发出警报声的方 式，仅向驾驶员发出碰撞危险预警，而 不采取紧急制动辅助控制措施。 - 如果选择“关闭”模式，就会停用盲点 防撞辅助(BCA)功能。 07 OSQC071017 OSQC071002 起动发动机时，如果盲点防撞辅助(BCA) 功能在“关闭”状态，就会在仪表盘 [LCD]显示屏上显示“盲点安全系统已关 闭”的警告信息。 如果盲点防撞辅助(BCA)功能从“关闭” 模式变更设置为“防撞辅助”或“碰撞警 告”模式，外后视镜上的[BCW]警告灯闪 烁约3秒钟。 此外，在盲点防撞辅助(BCA)功能设置 为“防撞辅助”或“碰撞警告”模式的 状态，如果起动发动机，外后视镜上的 [BCW]警告灯闪烁约3秒钟。 警告时间 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告时间”项，可以设置或变更 盲点防撞辅助(BCA)的初始警告时间。 车辆交付初期，警告时间设置为“普通” 模式。如果在此变更警告时间，其它驾驶 员辅助功能的警告时间也会改变。 警告 • 如果选择"碰撞警告"模式，此功能不采 取紧急制动辅助控制措施。 • 如果选择“关闭”模式，驾驶员必须始 终仔细观察车辆周围环境和正确操控车 辆。 信息 起动发动机时，盲点防撞辅助(BCA)功能 将保持最后设置的状态。 7-49 驾驶员辅助系统 盲点防撞辅助(BCA)功能操作 警告灯 OSQC072069 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 盲点防撞辅助(BCA)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此改变警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 • 警告时间和警告音量设置适用于盲点防 撞辅助(BCA)的所有功能上。 • 尽管警告时间设置为“普通”模式，当 目标车辆高速驶近时，可能仍会感觉到 初始警告时间还是过于迟缓。 • 仅当交通状况良好和驾驶速度较慢时， 将警告时间设置为“较慢”模式。 7-50 OSQC072068 车辆检测 • 检测到目标车辆时，外后视镜上的 [BCW]警告灯亮，告知驾驶员在盲点内 检测到目标车辆。 • 车速在20km/h以上，而且盲点内的目标 车辆车速在10km/h以上时，盲点防撞辅 助(BCA)功能启动控制。 07 碰撞危险预警 • 当操作检测到目标车辆方向的转向信号 灯[ON]时，就会启动碰撞危险预警。 • 如果在设置菜单中选择“碰撞警告”模 式，当本车辆驶近在盲点内检测到目标 车辆侧的车道线时，就会启动碰撞危险 预警。 • 外后视镜上的[BCW]警告灯闪烁，并发 出警报声，向驾驶员发出碰撞危险预 警。 • 当操作转向信号灯[OFF]或已经驾车驶 离原车道时，盲点防撞辅助(BCA)功能 停止碰撞危险预警，并返回至车辆检测 模式。 警告 • 后侧面雷达传感器的检测范围是以标准 车道宽度为基础决定的。因此，如果车 道宽度小于标准，盲点防撞辅助(BCA) 功能可能会检测到离本车道1个车道间 隔外车道内的其它车辆，并向您发出碰 撞危险预警。与此相反，如果车道宽度 超过标准，盲点防撞辅助(BCA)功能可 能无法检测到相邻车道内的车辆，这会 导致在必要时无法向您发出碰撞危险预 警。 • 当危险警告灯闪烁时，基于转向信号的 碰撞危险预警功能不会启动。 信息 车辆为左舵型(方向盘在左侧)时，仅当左 转向时将启动碰撞危险预警。请与左车道 内的车辆保持安全距离。车辆为右舵型( 方向盘在右侧)时，仅当右转向时将启动 碰撞危险预警。请与右车道内的车辆保持 安全距离。 根据仪表盘类型的不同，或者仪表盘主题 选择的不同，在仪表盘上显示的图像和颜 色会不同。 7-51 驾驶员辅助系统 OSQC071019 OSQC071006 防撞辅助(驶出时) • 外后视镜和平视显示器(如有配备)上 的[BCW]警告灯闪烁，并在仪表盘[LCD] 显示屏上显示警告信息，同时发出警报 声，向驾驶员发出碰撞危险预警。 • 车速在3km/h以下，并且盲点内的目标 车辆车速在5km/h以上时，盲点防撞辅 助(BCA)功能启动控制。 • 主动采取紧急制动辅助控制措施，以辅 助驾驶员防止与盲点内的目标车辆发生 碰撞。 • 车辆通过此功能采取紧急制动辅助控 制措施而停车时，就会在仪表盘[LCD] 显示屏上显示“请小心驾驶”的警告信 息。 为了确保行车安全，应立即踩下制动踏 板，并仔细观察车辆周围环境。 • 通过紧急制动控制停车后，保持约2秒 钟的制动控制状态，然后解除制动控 制。 7-52 07 警告 使用盲点防撞辅助(BCA)功能时，请遵守 下列安全注意事项： • 为了确保行车安全，仅在安全地方停车 后，操作用户设置模式变更功能设置。 • 如果其它任何功能控制显示警告信息或 发出警报声，盲点防撞辅助(BCA)功能 可能不能显示警告信息也不能发出警报 声。 • 如果周围环境噪声大，可能听不到盲点 防撞辅助(BCA)功能所发出的警报声。 • 当驾驶员为防止发生碰撞而踩下制动踏 板时，盲点防撞辅助(BCA)功能可能不 会启动控制。 • 盲点防撞辅助(BCA)功能操作时，如果 驾驶员用力踩下加速踏板或急转方向 盘，此功能将自动取消制动控制。 • 在盲点防撞辅助(BCA)功能启动控制状 态，车辆可能会紧急停车，这可能会导 致车内乘员受伤或松散的物品移动。因 此，乘员必须佩戴好安全带和确保装载 的物品安全。 • 即使盲点防撞辅助(BCA)功能存在任何 问题，车辆的基本制动功能也会正常运 行。 • 盲点防撞辅助(BCA)功能并不能对所有 情况做出响应，更不可能对所有的碰撞 危险情况做出全能回避控制。 • 根据路况和行驶条件，盲点防撞辅助 (BCA)功能可能延迟向驾驶员发出碰撞 危险预警或可能根本不会向驾驶员发出 碰撞危险预警。 • 驾驶员应始终保持对车辆的正确控制。 不要依赖盲点防撞辅助(BCA)功能。保 持安全制动距离，必要时踩下制动踏板 减速或完全停车。 • 严禁以人、动物等任何物体为对象进行 盲点防撞辅助(BCA)功能测试。否则， 会导致严重或致命人身伤害或财产损 失。 警告 根据电子稳定控制(ESC)系统的状态，制 动控制功能可能不能正常运行。 在下列任何条件下，仅发出碰撞危险预 警： - 电子稳定控制(ESC)指示灯亮时。 - 电子稳定控制(ESC)功能执行不同的功 能时。 7-53 驾驶员辅助系统 盲点防撞辅助(BCA)系统故障和 功能限制 盲点防撞辅助(BCA)系统故障 盲点防撞辅助(BCA)功能暂停 ORG3070225CN OSQC071062 盲点防撞辅助(BCA)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查盲点安全系统”的警告信息几秒 钟，并且仪表盘上的主警告灯( )亮。在 此状态下，我们建议您将此系统有关的所 有检查、维修和更换工作交由北京现代授 权经销商进行。 当后侧面雷达传感器或后保险杠的传感器 周围被积雪、雨水或安装的挂车、挂架等 遮挡时，会降低雷达传感器的检测性能， 这会导致盲点防撞辅助(BCA)功能暂停或 关闭。 如果发生此类情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致雷达探测受 限，盲点安全系统已暂停”的警告信息。 当清除异物或拆除挂车、挂架等，并起动 发动机时，盲点防撞辅助(BCA)功能将恢 复正常运行。 清除异物或拆除挂车、挂架等后，如果 盲点防撞辅助(BCA)功能仍然不能正常运 行，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 警告 OSQC071063 外后视镜上的[BCW]警告灯不能正常操作 时，就会在仪表盘[LCD]显示屏上显示“ 请检查后视镜警告灯”的警告信息几秒 钟，并且仪表盘上的主警告灯( )亮。在 此状态下，我们建议您将此系统有关的所 有检查、维修和更换工作交由北京现代授 权经销商进行。 • 盲点防撞辅助(BCA)功能即使在仪表盘 上未显示警告信息，也可能不能正常运 行。 • 盲点防撞辅助(BCA)功能在起动发动机 后检测不到任何物体的地方等某些区域 (如空旷的地形等)不能正常运行。起动 发动机后，检测传感器被异物遮挡时也 不能正常运行。 注意 如果安装挂车、挂架等，必须关闭盲点防 撞辅助(BCA)功能。与此相反，要使用盲 点防撞辅助(BCA)功能，必须拆除挂车、 挂架等。 7-54 07 盲点防撞辅助(BCA)功能限制 在下列任何条件下，盲点防撞辅助(BCA) 功能不能正常运行： • 大雪或大雨等恶劣天气条件时。 • 传感器上覆盖雪时。 • 后侧面雷达传感器附近温度过高或过 低。 • 在高速公路或城际高速的坡道上行驶 时。 • 道路路面(或周边地面)包含金属部件 (如施工区域)等异常时。 • 车辆附近有固定物体时，如隔音板、护 栏、中央分隔栏、栅栏、路灯、标志、 隧道、墙壁等(含双层结构物)。 • 在车辆或建筑物很少的开阔地带行驶时 (如沙漠、草原、郊区等地区)。 • 在狭窄道路上行驶时，如在树木、草地 或杂草丛生道路上时。 • 在多水坑等潮湿路面上行驶时。 • 后方车辆离本车辆过近，或另一辆车从 本车辆旁边驶过时。 • 目标车辆的速度过快，短时间就超过本 车辆时。 • 另一车辆超车时。 • 本车辆变更车道时。 • 本车辆在旁边车辆起步的同时起步并加 速时。 • 相邻车道内的车辆驶离本车辆两个车道 外时，或者离本车辆两个车道的车辆驶 入本车辆的相邻车道时。 • 在后侧面雷达传感器附近安装挂车或挂 架时。 • 后侧面雷达传感器被标签、保险杠保护 罩、自行车挂架等物体遮挡时。 • 后侧面雷达传感器周围的保险杠被撞 坏、损坏或雷达传感器脱离原位时。 • 因重载、轮胎气压不足等原因车辆高度 变低或变高时。 检测到下列目标时，盲点防撞辅助(BCA) 功能不能正常运行： • 检测到摩托车、自行车时。 • 检测到类似于平板挂车等车辆时。 • 检测到公共汽车、卡车等大型车辆时。 • 检测区域内有行人、动物、购物车或婴 儿车等移动物体时。 • 检测到跑车等低高度车辆时。 7-55 驾驶员辅助系统 在下列任何条件下，后方交叉防撞辅助 (RCCA)功能可能不会采取紧急制动辅助控 制措施，因此驾驶员必须谨慎。其条件 为： • 车辆在颠簸道路、崎岖不平道路或混凝 土道路上行驶而剧烈振动时。 • 车辆在光滑路面上行驶时，如积雪、水 坑、冰面等路况。 • 轮胎气压低或轮胎损坏时。 • 操作制动器。 • 车辆突然变更车道时。 警告 • 在弯道上行驶时 OHY059008 在弯道上行驶时，盲点防撞辅助(BCA) 功能不能正常运行。在此状态下，此功 能可能无法检测到相邻车道内的目标车 辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 OHY059009 在弯道上行驶时，盲点防撞辅助(BCA) 功能不能正常运行。在此状态下，此功 能可能会检测到相同车道内的后方车 辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 7-56 07 • 在车道高度不同的道路上行驶时 • 在并道/分岔道口上行驶时 OHY059010 OSQC071058 在并道/分岔道口上行驶时，盲点防撞 辅助(BCA)功能不能正常运行。在此状 态下，此功能可能无法检测到相邻车道 内的目标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 在车道高度不同的道路上行驶时，盲点 防撞辅助(BCA)功能不能正常运行。在 此状态下，此功能可能无法检测到在不 同高度相邻车道(地下通道连接段、分 等交叉口等)内的目标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 • 在坡道上行驶时 警告 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭盲点防撞辅 助(BCA)功能。 • 如果盲点防撞辅助(BCA)功能受到强电 磁波干扰，可能无法正常运行。 • 起动发动机或后侧面雷达传感器初始化 后，在3秒钟内，盲点防撞辅助(BCA)功 能不会启动。 OSQC071057 在坡道上行驶时，盲点防撞辅助(BCA) 功能不能正常运行。在此状态下，此功 能可能无法检测到相邻车道内的目标车 辆，或者可能无法正确检测到地面或结 构物。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 7-57 驾驶员辅助系统 安全下车警告(SEW)(如有配备) 安全下车警告(SEW)功能设置 功能设置 OHY059023 停车后，当乘员打开车门时，如果检测 到驶近盲点的目标车辆，安全下车警告 (SEW)功能以显示警告信息和发出警报声 的方式，向驾驶员发出碰撞危险预警，以 辅助驾驶员防止发生碰撞。 根据目标车辆驶近速度的不同，警告时间 会有所差异。 OSQC072075 安全下车警告(SEW) 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→盲点安全→安全下车 警告”项，可以设置启用或停用安全下车 警告(SEW)功能。 检测传感器 警告 驾驶员始终要警惕意外情况或突发情况的 发生。如果停用“安全下车警告(SEW)” 功能，此功能不能给您提供帮助。 信息 起动发动机时，安全下车警告(SEW)功能 将保持最后设置的状态。 OSQC071015 [1]：后侧面雷达传感器 检测传感器的具体位置请见上图。 注意 后侧面雷达传感器注意事项有关的详细信 息请参考第7章的“盲点防撞辅助(BCA)” 部分。 7-58 07 安全下车警告(SEW)功能操作 安全下车警告(SEW) OSQC072069 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 安全下车警告(SEW)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 OSQC072068 注意 警告时间和警告音量设置适用于安全下车 警告(SEW)的所有功能上。 OSQC071021 下车时碰撞危险预警 • 打开车门时，如果检测到驶近盲点的 目标车辆，外后视镜上的[BCW]警告灯 亮，并在仪表盘[LCD]显示屏上显示“ 注意碰撞”的警告信息，并发出警报 声。 • 车速在3km/h以下，并且驶近盲点的目 标车辆车速在6km/h以上时，安全下车 警告(SEW)功能向驾驶员发出碰撞危险 预警。 信息 即使安全下车警告(SEW)功能处于控制状 态，从车外可以打开后车门。 7-59 驾驶员辅助系统 警告 使用安全下车警告(SEW)功能时，请遵守 下列安全注意事项： • 为了确保行车安全，在安全地方停车 后，操作用户设置模式变更功能设置。 • 如果其它任何功能控制显示警告信息或 发出警报声，安全下车警告(SEW)功能 可能不能显示警告信息也不能发出警报 声。 • 如果周围环境噪声大，可能听不到安全 下车警告(SEW)功能所发出的警报声。 • 安全下车警告(SEW)功能并不能对所有 情况做出响应，更不可能对所有的碰撞 危险情况做出全能回避控制。 • 根据路况和行驶条件，安全下车警告 (SEW)功能可能延迟向驾驶员发出碰撞 危险预警或可能根本不会向驾驶员发出 碰撞危险预警。因此，驾驶员必须始终 仔细观察车辆周围环境。 • 驾驶员和乘员对下车时发生的事故负有 责任。下车前一定要仔细观察车辆周围 环境。 • 严禁以任何物体为对象进行安全下车警 告(SEW)功能的测试。否则，会导致严 重或致命人身伤害。 7-60 • 如果盲点碰撞预警(BCW)或盲点防撞 辅助(BCA)功能有任何问题，安全下车 预警(SEW)功能不能运行。如果出现下 列任何情况，可能说明盲点碰撞预警 (BCW)或盲点防撞辅助(BCA)功能存在问 题： - 盲点碰撞预警(BCW)或盲点防撞辅助 (BCA)功能警告灯亮时。 - 盲点碰撞预警(BCW)或盲点防撞辅助 (BCA)功能传感器或传感器周围被污 染或遮挡时。 - 盲点碰撞预警(BCW)或盲点防撞辅助 (BCA)功能不能发出碰撞危险预警或 错误发出碰撞危险预警时。 信息 将点火开关转至[OFF]位置后，安全下车 警告(SEW)功能持续运行约3分钟。但是， 如果车门闭锁，安全下车警告(SEW)功能 立即关闭。 07 安全下车警告(SEW)系统故障和功 能限制 安全下车警告(SEW)系统故障 OSQC071063 OSQC071062 安全下车警告(SEW)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查盲点安全系统”的警告信息，并且 主警告灯( )亮。在此状态下，我们建议 您将此系统有关的所有检查、维修和更换 工作交由北京现代授权经销商进行。 外后视镜上的[BCW]警告灯不能正常操作 时，就会在仪表盘[LCD]显示屏上显示“ 请检查后视镜警告灯”的警告信息几秒 钟，并且主警告灯( )亮。在此状态下， 我们建议您将此系统有关的所有检查、维 修或更换工作交由北京现代授权经销商进 行。 7-61 驾驶员辅助系统 安全下车警告(SEW)功能暂停 安全下车警告(SEW)功能限制 在下列任何条件下，安全下车警告(SEW) 功能不能正常运行： • 在树木或杂草丛生的道路上下车时。 • 在路面潮湿的地方下车时。 • 驶近的车辆速度过快或过慢时。 信息 ORG3070225CN 当后侧面雷达传感器或后保险杠的传感器 周围被积雪、雨水或安装的挂车、挂架等 遮挡时，会降低雷达传感器的检测性能， 这会导致安全下车警告(SEW)功能暂停或 关闭。 如果发生此类情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致雷达探测受 限，盲点安全系统已暂停”的警告信息。 当清除异物或拆除挂车、挂架等，并起动 发动机时，安全下车警告(SEW)功能将恢 复正常运行。 清除异物或拆除挂车、挂架等后，如果 安全下车警告(SEW)功能仍然不能正常运 行，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 警告 • 安全下车警告(SEW)功能即使在仪表盘 上未显示警告信息，也可能不能正常运 行。 • 安全下车警告(SEW)功能在起动发动机 后检测不到任何物体的地方等某些区域 (如空旷的地形等)不能正常运行。起动 发动机后，检测传感器被异物遮挡时也 不能正常运行。 注意 如果安装挂车、挂架等，必须关闭安全下 车警告(SEW)功能。与此相反，如果要使 用安全下车警告(SEW)功能，必须拆除挂 车、挂架等。 7-62 后侧面雷达传感器限制有关的详细信息请 参考第7章的“盲点碰撞预警(BCW)”或“ 盲点防撞辅助(BCA)”部分。 警告 • 如果安全下车警告(SEW)功能受到强电 磁波干扰，可能不能正常运行。 • 起动发动机或后侧面雷达传感器初始化 后，在3秒钟内，安全下车警告(SEW)功 能不会启动。 07 驾驶员注意力提示(DAW)(如有配备) 基本功能 驾驶车辆时，驾驶员注意力提示(DAW)功 能通过分析驾驶员驾驶车辆的状态、驾驶 时间等，帮助判断驾驶员注意力等级。驾 驶员注意力等级降至界限值时，此功能建 议驾驶员适当“休息”。 驾驶员注意力提示(DAW)功能设置 功能设置 前方车辆出发提示功能 前方车辆出发提示功能在前方停止的车辆 驶离时，向驾驶员发出警报。 检测传感器 OSQC072077 OSQC071001 [1]：前视摄像头 驾驶员注意力提示(DAW) 发动机起动/停止按钮在[ON]位置时，在 设置菜单中选择或取消选择“驾驶员辅助 →驾驶员注意力提示”项，可以设置启用 或停用各项功能。 - 如果选择“注意驾驶警告”模式，驾驶 员注意力提示(DAW)功能向驾驶员告知 驾驶员注意力等级，并在驾驶员注意力 等级降至界限值以下时，建议停车“休 息”。 车辆行驶期间，利用前视摄像头检测驾驶 员驾驶车辆的模式和前方车辆是否驶离。 检测传感器的具体位置请见上图。 注意 必须保持前视摄像头始终处于良好状态， 以保持驾驶员注意力提示(DAW)功能的最 佳性能。 前视摄像头有关的详细信息请参考第7章 的“正面防撞辅助(FCA)”部分。 OSQC072078 前方车辆出发提示 - 如果选择“前方车辆出发提示”模式， 此功能在前方停止的车辆驶离时，向驾 驶员发出警报。 7-63 驾驶员辅助系统 驾驶员注意力提示(DAW)功能操作 基本功能 驾驶员注意力提示(DAW)功能显示和警告 驾驶员注意力提示(DAW)功能的基本功能 是在必要时建议驾驶员适当“休息”。 请休息 OSQC071002 警告时间 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告时间”项，可以设置或变更 驾驶员注意力提示(DAW)功能的初始警告 时间。 车辆交付初期，警告时间设置为“普通” 模式。如果在此变更警告时间，其它驾驶 员辅助功能的警告时间也会改变。 信息 起动发动机时，驾驶员注意力提示(DAW) 功能将保持最后设置的状态。 OTLC058305 • 当驾驶员注意力等级小于1时，就会在 仪表盘[LCD]显示屏上显示“请休息” 的警告信息，并发出警报声，以提醒驾 驶员应该适当休息。 • 当总行驶时间小于10分钟或距上次休 息时间不足10分钟时，驾驶员注意力提 示(DAW)功能不会向驾驶员提出“请休 息”的建议。 警告 为了确保行车安全，在安全地方停车后， 操作用户设置模式变更功能设置。 7-64 07 注意 前方车辆出发提示功能 • 即使驾驶员没有感觉疲惫，驾驶员注意 力提示(DAW)功能仍根据驾驶员的驾驶 状态或习惯提出请休息的建议。 • 驾驶员注意力提示(DAW)功能是驾驶辅 助功能，并不能正确判断驾驶员的驾驶 注意力是否集中。 • 即使驾驶员注意力提示(DAW)功能没有 提出休息的建议，驾驶员感觉疲惫时必 须安全停车并适当休息。 信息 • 无论车辆的配置如何，均能通过仪表 盘[LCD]显示屏(用户设置模式)或信息 娱乐系统显示屏(车辆设置)设置各项功 能或变更设置。详细信息请参考第4章 的“用户设置”部分，或者信息娱乐系 统使用手册中的“车辆设置”部分。 • 在下列任何条件下，驾驶员注意力提示 (DAW)功能将距上次休息时间初始化为 00:00： - 关闭车辆电源时。 - 驾驶员解开座椅安全带，并打开驾驶 位车门时。 - 车辆停车状态持续10分钟以上时。 • 当驾驶员初始化驾驶员注意力提示 (DAW)功能数据时，距上次休息时间初 始化为00:00，而驾驶员注意力等级初 始化为最高等级。 OSQC071027 当前方车辆驶离时，前方车辆出发提示功 能会在仪表盘[LCD]显示屏上显示“前方 车辆已出发”的警告信息，并发出警报 声，以提醒驾驶员。 警告 • 如果其它功能控制显示警告信息或发出 警报声，前方车辆出发警报功能可能不 能显示警告信息也不能发出警报声。 • 驾驶员应始终负责正确操控车辆和安全 驾驶。 注意 • 前方车辆出发提示功能仅是驾驶辅助功 能。在特定条件下，当前方停止的车辆 驶离时，可能不向驾驶员发出前方车辆 已出发的提示，因此要保持高度警惕。 • 驾车起步前，必须仔细观察车辆周围环 境和前方路况。 7-65 驾驶员辅助系统 驾驶员注意力提示(DAW)系统故障 和功能限制 驾驶员注意力提示(DAW)系统故障 前方车辆出发提示功能 • 当其它车辆突然驶入时 OADAS040SD ORG3070232CN 当驾驶员注意力提示(DAW)系统不能正常 运行时，就会在仪表盘[LCD]显示屏上显 示“请检查驾驶员注意力提示系统”的警 告信息几秒钟，并且仪表盘上的主警告灯 ( )亮。在此状态下，我们建议您将此系 统有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 驾驶员注意力提示(DAW)功能限制 在下列任何条件下，驾驶员注意力提示 (DAW)功能不能正常运行： • 运动式驾车时。 • 车辆故意频繁变更车道时。 • 其它驾驶员辅助功能控制车辆时，如车 道保持辅助(LKA)功能等。 7-66 OADAS054SD [A]：本车辆 [B]：前方车辆 如果有车辆突然驶入至本车辆的前方， 前方车辆出发提示功能可能无法正常运 行。 07 • 当前方车辆突然转弯时 • 当行人、骑行者挡在本车辆与前方车辆 之间时 OADAS034SD OADAS025 [A]：本车辆 [B]：前方车辆 如果前方车辆突然转弯，如左转弯、右 转弯或掉头等，前方车辆出发提示功能 可能无法正常运行。 如果与前方车辆之间有行人或自行车， 前方车辆出发提示功能不能正常运行。 • 在停车场 • 当前方车辆紧急驶离时 OADAS027SD OADAS024SD 如果前方停止的车辆紧急驶离，前方车 辆出发提示功能可能无法正常运行。 如果前方停止的车辆驶离，前方车辆出 发提示功能可能会向驾驶员发出前方停 止的车辆驶离的警报。 7-67 驾驶员辅助系统 • 在收费站、交叉路口等 OIK070122L 经过有很多车辆的收费站、交叉路口等 时，或者在车道频繁合并或分开的地段 行驶时，前方车辆出发提示功能可能无 法正常运行。 信息 前视摄像头有关的详细信息请参考第7章 的“正面防撞辅助(FCA)”部分。 7-68 07 巡航控制(CC)(如有配备) 巡航控制(CC)功能操作 设置巡航控制速度 1. 将车辆加速至大于30km/h的期望速度。 OTM070155 (1) 巡航控制指示灯 (2) 设定速度 巡航控制(CC)功能使车辆在没有操作加速 踏板的状态，以超过30km/h的速度恒速行 驶。 ONX4C071024 2. 在适当车速状态，按住方向盘上的驾驶 )按钮，直至仪表盘上的巡航 辅助( 控制( CRUISE)指示灯亮。 3. 释放加速踏板。 此时，在不操作加速踏板的状态，车辆 以设定速度恒速行驶。 信息 在陡坡上驾车上下坡时，车辆可能会轻微 减速或加速。 7-69 驾驶员辅助系统 要增加巡航控制设定速度 要降低巡航控制设定速度 ONX4C071020 ONX4C071021 • 向上拨动开关至增速(+)位置并释放。 每次巡航控制设定速度增加1km/h。 • 观察仪表盘上的巡航控制设定速度，并 向上拨动开关至增速(+)位置并保持。 巡航控制设定速度以10km/h为单位增 加。 当到达理想速度时释放开关。此时，车 辆会加速到此速度行驶。 • 向下拨动开关至降速(-)位置并释放。 每次巡航控制设定速度降低1km/h。 • 观察仪表盘上的巡航控制设定速度，并 向下拨动开关至降速(-)位置并保持。 巡航控制设定速度以10km/h为单位及降 低。 当到达理想速度时释放开关。 7-70 07 暂停巡航控制(CC)功能 要恢复巡航控制(CC)功能 ONX4C071025 OCN7060121 在下列任何条件下，巡航控制(CC)功能暂 停： • 踩下制动踏板时。 按钮时。 • 按下 • 将档位挂入“N(空档)”档时。 • 车速降至30km/h以下时。 • 电子稳定控制(ESC)功能启动控制时。 • 在手动换档模式下，降至[2]档时。 向上/向下拨动开关至增速(+)或降速(-) 按钮。 位置或按下 向上/向下拨动开关至增速(+)或降速(-) 位置时，将当前仪表盘上的车速设置为巡 航控制设定速度。 按钮时，车速恢复至之前预设的 按下 巡航控制设定速度。 要恢复巡航控制(CC)功能，车速必须在 30km/h以上。 此时，设定速度指示灯熄灭，但是巡航控 制( CRUISE)指示灯保持亮。 7-71 驾驶员辅助系统 要关闭巡航控制(CC)功能 ONX4C071024 要关闭智能巡航控制(SCC)功能，按下驾 )按钮。巡航控制( CRUISE) 驶辅助( 指示灯熄灭。 警告 使用巡航控制(CC)功能时，请遵守下列安 全注意事项： • 始终要遵守国家的限速规定。 • 当不使用巡航控制(CC)功能时，要保 持此功能处于关闭状态，以防意外设 定巡航控制速度。观察巡航控制( CRUISE)指示灯是否熄灭。 • 巡航控制(CC)功能不能代替正确操控车 辆和安全驾驶。必须由驾驶员始终仔细 观察路况和正确操控车辆，以防意外或 突发情况发生。 • 驾驶车辆时必须谨慎，以防出现意外或 突发情况。因此，驾驶员必须始终注意 观察车辆周围环境。 7-72 • 在不能安全维持车辆恒速行驶的条件 下，不要使用巡航控制(CC)功能。这些 条件包括： - 行驶在拥挤的交通道路中，或交通条 件难以维持恒速时。 - 在湿滑、结冰或积雪的路面上行驶 时。 - 在陡峭道路或风大道路上行驶时。 - 在风大的地区行驶时。 - 在视野受限的情况下(例如大雾、大 雪、大雨和沙暴等恶劣天气)行驶 时。 - 档位在“N(空档)”档时。 • 在没有踩下离合器踏板状态，巡航控 制(CC)功能启动期间，不要将档位挂 入“N(空档)”档。 • 拖车时，请关闭巡航控制(CC)功能。 07 智能巡航控制(SCC)(如有配备) 智能巡航控制(SCC)功能设计的目的是， 检测前方车辆，并帮助保持期望的行驶速 度和设定的前车之间车距。 超车加速辅助 智能巡航控制(SCC)功能启动状态，如果 此功能判断驾驶员的意图为超车，会主动 采取加速辅助控制措施。 注意 必须保持前视摄像头和前雷达传感器始 终处于良好状态，以保持智能巡航控制 (SCC)功能的最佳性能。 前视摄像头和前雷达传感器有关的详细信 息请参考第7章的“正面防撞辅助(FCA)” 部分。 检测传感器 OSQC071001 OSQC071009 [1]：前视摄像头 [2]：前雷达传感器 使用前视摄像头和前雷达传感器检测前方 车辆。 检测传感器的具体位置请见上图。 7-73 驾驶员辅助系统 智能巡航控制(SCC)功能设置 功能设置 ONX4C071026 ONX4C071024 要启动智能巡航控制(SCC)功能 )按钮，智能巡航控 • 按下驾驶辅助( 制(SCC)功能启动控制，将仪表盘上显 示的当前车速设定为巡航控制速度。 • 如果前方有车辆，会降低巡航控制速 度，以保持设定的与前方车辆之间的车 距。如果前方车辆加速，本车辆也加 速，加速至巡航控制设定速度，然后以 此巡航控制速度恒速行驶。 信息 • 当前车速在0~30km/h范围内时，如果按 下驾驶辅助( )按钮启动智能巡航控 制(SCC)功能，智能巡航控制速度设定 为30km/h。 • 根据车辆款式的不同，驾驶辅助 )按钮上的符号也会不同。 ( 7-74 要设置智能巡航控制(SCC)车距 按动车距设置按钮时，车距设置变化如 下： 车距 4 车距 3 车距 2 车距 1 信息 • 示例，假设车速为90km/h，车距保持如 下： 车距4 - 约52.5米 车距3 - 约40米 车距2 - 约32.5米 车距1 - 约25米 • 当起动发动机或智能巡航控制(SCC)功 能暂停时，与前方车辆之间车距设置将 保持最后设置的状态。 07 ONX4C071020 ONX4C071021 要增加巡航控制设定速度 • 向上拨动开关至增速(+)位置并释放。 每次巡航控制设定速度增加1km/h。 • 观察仪表盘上的巡航控制速度，同时向 上拨动开关至增速(+)位置并按住，巡 航控制设定速度以10km/h为单位增加。 当到达理想速度时释放开关，此时车辆 会加速到此速度行驶。巡航控制设定速 度最高可设至180km/h。 要降低巡航控制设定速度 • 向下拨动开关至降速(-)位置并释放。 每次巡航控制设定速度降低1km/h。 • 观察仪表盘上的巡航控制速度，同时向 下拨动开关至降速(-)位置并按住，巡 航控制设定速度以10km/h为单位降低。 当到达理想速度时释放开关。巡航控制 设定速度最低可设至30km/h。 警告 在向上拨动开关至增速(+)位置之前，必 须仔细观察车辆周围环境。此操作时，车 速可能会急速增大。 7-75 驾驶员辅助系统 OCN7060120 ONX4C071024 暂停智能巡航控制(SCC)功能 按钮，或者踩下制动踏板时，智 按下 能巡航控制(SCC)功能就会暂停。 要关闭智能巡航控制(SCC)功能 要关闭智能巡航控制(SCC)功能，按下驾 )按钮。 驶辅助( 信息 如果车辆配备手动限速辅助(MSLA)功能， 按住驾驶辅助( )按钮关闭智能巡航控 制(SCC)功能时，手动限速辅助(MSLA)功 能就会启动控制。 OCN7060121 要恢复智能巡航控制(SCC)功能 智能巡航控制(SCC)功能暂停后，如要恢 复此功能控制，向上/向下拨动开关至增 按钮。 速(+)或降速(-)位置或按下 向上/向下拨动开关至增速(+)或降速(-) 位置时，将当前仪表盘上的车速设置为巡 航控制设定速度。 按钮时，车速恢复至之前预设的 按下 巡航控制设定速度。 警告 按下 按钮恢复智能巡航控制(SCC)功 能时，请仔细观察车辆周围环境。当按 下 按钮时，车速可能会急速增加或减 小。 7-76 驾驶模式联动 智能巡航控制(SCC)功能基于从驾驶模式 集成控制系统中获得的驾驶模式信息，改 变其加速性控制。详细信息请参考下表。 驾驶模式 智能巡航控制(SCC) 舒适模式 普通 经济模式 较慢 动感模式 较快 智能模式 普通 信息 驾驶模式有关的详细信息请参考第6章 的“驾驶模式集成控制系统”部分。 07 智能巡航控制(SCC)功能操作 启动条件 满足下列条件时，智能巡航控制(SCC)功 能就能启动： OSQC072069 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 智能巡航控制(SCC)功能的警告音量为“ 高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 信息 起动发动机时，警告音量将保持最后设置 的状态。 基本功能 • 档位在“D(前进)”档。 • 驾驶位车门关闭。 • 释放电控驻车制动器(EPB)。 • 车速在运行速度范围内。 - 10 - 180km/h：前方没有车辆时 - 0 - 180km/h：前方有车辆时 • 电子稳定控制(ESC)功能在启动状态。 • 电子稳定控制(ESC)功能或防抱死制动 系统(ABS)未在控制状态。 • 发动机转速不在红区。 • 正面防撞辅助(FCA)功能不在制动控制 的状态。 信息 车辆停车状态，当前方有车辆时，即使驾 驶员踩下制动踏板，智能巡航控制(SCC) 功能也会启动控制。 7-77 驾驶员辅助系统 超车加速辅助 智能巡航控制(SCC)功能启动状态，当打 开左转向信号灯时，如果满足下列条件， 就会启动超车加速辅助功能： • 车速在60km/h以上。 • 危险警告灯[OFF]。 • 检测到前方有车辆。 • 与前方车辆之间的车距控制不在减速控 制状态。 智能巡航控制(SCC)功能显示和控制 基本功能 可以从仪表盘[LCD]显示屏上的驾驶辅助 视图模式中观察到智能巡航控制(SCC)功 能的运行状态。请参考第4章的“[LCD]显 示器显示模式”部分。 根据智能巡航控制(SCC)功能的运行状 态，将显示如下： ■功能运行 警告 • 在前方有车辆的条件下，如果打开左转 向信号灯[ON](左舵型)或右转向信号灯 [ON](右舵型)，车辆可能会临时加速。 因此，驾驶员必须始终注意观察车辆周 围环境。 • 无论国家规定道路行驶方向如何，只 要满足条件，超车加速辅助功能就会启 动。因此，在道路行驶方向不同的国家 使用此功能时，必须始终注意观察车辆 周围环境。 7-78 OSQC071028 • 功能控制时 (1) 显示前方有无车辆和设置的与前方车 辆之间的车距等级。 (2) 设定速度。 (3) 显示前方有无车辆和与前方车辆之间 的目标车距。 07 ■待机状态 OTM070155 OSQC072029 • 待机状态时 )指示灯亮。 (1) 巡航控制( (2) 之 前 的 巡 航 控 制 设 定 速 度 显 示 为 灰 影。 (3) 不显示前方车辆和车距等级。 临时加速 在智能巡航控制(SCC)功能控制期间，如 果要加速，可以踩下加速踏板加速。当车 速增加时，仪表盘上的巡航控制设定速 度、设定车距等级和目标车距将会闪烁。 但是，如果踩下加速踏板的量不足，车速 可能会降低。 信息 • 在仪表盘[LCD]显示屏上显示的与前方 车辆之间的车距是，本车辆与前方车辆 之间的实际车距。 • 目标车距会根据车速和设定的与前方车 辆之间车距等级的改变而发生变化。如 果车速较低，即使实际的与前方车辆之 间车距改变，显示的目标车距变化可能 会很小。 • 根据仪表盘类型的不同，或者仪表盘主 题选择的不同，在仪表盘上显示的图像 和颜色会不同。 警告 驾驶员操控车辆临时加速时，即使在本车 辆前方有车辆，也不会自动调整车速和车 距。因此，临时加速时一定要谨慎操作。 7-79 驾驶员辅助系统 OSQC071065 OSQC071066 智能巡航控制(SCC)功能暂停 在下列任何条件下，自动暂停智能巡航控 制(SCC)功能： • 车速大于190km/h时。 • 在一段时间内持续踩下加速踏板时。 • 不满足智能巡航控制(SCC)功能的运行 条件时。 • 停车一段时间时。 如果暂停智能巡航控制(SCC)功能，就会 在仪表盘[LCD]显示屏上显示“智能巡航 系统已自动解除”的警告信息，并发出警 报声，以告知驾驶员。 不满足智能巡航控制(SCC)功能条件 在不满足智能巡航控制(SCC)功能启动条 件时，如果按下驾驶辅助按钮，或向上/ 向下拨动开关至增速(+)或降速(-)位置或 按钮，就会在仪表盘[LCD]显示屏 按下 上显示“无法开启智能巡航系统”的警告 信息，并发出警报声。 智能巡航控制(SCC)功能在启动状态和 车辆停车状态，如果暂停智能巡航控制 (SCC)功能，可能会自动啮合电控驻车制 动器(EPB)。 警告 智能巡航控制(SCC)功能暂停时，不再控 制与前方车辆之间的车距。驾驶车辆时， 始终要注意观察前方路况，必要时踩下制 动踏板减速，以保持安全车距。 7-80 07 ORG3070238CN OSQC071030 交通拥堵 在交通拥堵道路上，如果前方车辆停车， 本车辆也停车。同样，如果前方车辆开始 移动，本车辆也起步。此外，在车辆停车 一段时间后，就会在仪表盘[LCD]显示屏 上显示“如前方车辆出发，请按下按键或 踩油门踏板”的警告信息。此时，踩下加 速踏板或向上/向下拨动开关至增速(+)或 按钮起步行驶。 降速(-)位置或按下 前方路况预警 在下列状态下，就会在仪表盘[LCD]显示 屏上显示“请注意周围车辆”的警告信 息，并发出警报声，提醒驾驶员注意观察 前方路况。 - 车辆以规定速度以下行驶，而且智能巡 航控制(SCC)功能在与前方车辆之间车 距控制期间，前方车辆驶离本车道时。 - 在仪表盘[LCD]显示屏上显示“请按下 按键或踩油门踏板”的提示信息，并且 前方无车辆或车辆离您较远的状态，向 上/向下拨动开关至增速(+)或降速(-) 按钮时。 位置，或者按下 警告 始终要注意观察可能突然出现在您前方的 车辆或物体，必要时踩下制动踏板减速， 以保持安全车距。 7-81 驾驶员辅助系统 警告 OSQC071031 碰撞危险预警 智能巡航控制(SCC)功能启动状态，如果 检测到存在与前方车辆发生碰撞的危险 性，在仪表盘[LCD]显示屏上显示“注意 碰撞”的警告信息，并发出警报声的方 式，向驾驶员发出碰撞危险预警。驾驶车 辆时，始终要注意观察前方路况，必要时 踩下制动踏板减速，以保持安全车距。 警告 在下列任何条件下，智能巡航控制(SCC) 功能可能不会向驾驶员发出碰撞危险预 警。 - 与前方车辆之间的车距过近，或者前方 车辆的车速大于或等于本车辆车速时。 - 前方车辆停车或车速较慢时。 - 智能巡航控制(SCC)功能启动后，踩下 加速踏板时。 7-82 使用智能巡航控制(SCC)功能时，请遵守 下列安全注意事项： • 智能巡航控制(SCC)功能不能代替正确 操控车辆和安全驾驶。驾驶员始终要担 负实时观察车速和与前方车辆之间车距 的责任。 • 智能巡航控制(SCC)不能识别意外和突 发状况或复杂的驾驶状态。因此，驾驶 员必须注意观察驾驶情况和正确操控车 辆。 • 当不使用智能巡航控制(SCC)功能时， 要保持此功能处于关闭状态，以防止意 外设定巡航控制速度。 • 当智能巡航控制(SCC)功能处于运行状 态时，即使车辆已停车，也不要打开车 门，更不要离开车辆。 • 一定要清楚设定的巡航控制速度和与前 方车辆之间的车距。 • 根据路况和车速保持安全车距。在高速 行驶期间，如果与前方车辆之间的车距 过近，可能会引发严重碰撞事故。 • 在与前方车辆之间的车距保持控制期 间，如果前方车辆突然消失，在此功能 控制下可能会突然加速至巡航控制设置 速度。在控制与前方车辆之间的车距期 间，如果前方车辆突然驶离，在此功能 控制下可能会突然加速至巡航控制设定 速度。 • 车辆上坡时车速会降低，而下坡时车速 会增大。 • 始终要警惕各种情况的发生，如有车辆 突然插入到前方等。 07 • 始终要警惕各种情况的发生，如有车辆 突然驶入前方等。 • 当本车辆被拖动时，请关闭智能巡航控 制(SCC)功能。 • 如果智能巡航控制(SCC)功能受到强电 磁波干扰，可能无法正常运行。 • 智能巡航控制(SCC)功能可能识别不到 前方的障碍物，这可能会引发碰撞事 故。因此，驾驶员必须始终要注意观察 前方路况，以防出现意外或突发情况。 • 当前方车辆频繁变更车道时，可能会导 致此功能反应延迟或可能对邻近车道内 的车辆做出响应。因此，驾驶车辆时必 须谨慎，以防出现意外或突发情况。 • 驾驶车辆时，即使没有显示警告信息或 没有发出警报声，始终要仔细观察车辆 周围环境和正确操控车辆。 • 如果其它功能控制显示警告信息或发出 警报声，智能巡航控制(SCC)功能可能 不能显示警告信息也不能发出警报声。 • 如果周围环境噪声大，可能听不到正面 防撞辅助所发出的警报声。 • 车辆制造商对由驾驶员原因所造成的 任何交通违章或交通事故不负有任何责 任。 • 始终要遵守国家的限速规定设置车速。 信息 • 起动发动机或前视摄像头初始化后，在 特定时间内，智能巡航控制(SCC)功能 不会启动。 • 当智能巡航控制(SCC)功能进行制动控 制时，可能会听到噪声。 智能巡航控制(SCC)系统故障和功 能限制 智能巡航控制(SCC)系统故障 OSQC071067 智能巡航控制(SCC)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 请检查智能巡航系统”的警告信息，并且 仪表盘上的主警告灯( )亮。在此状态 下，我们建议您将此系统有关的所有检 查、维修和更换工作交由北京现代授权经 销商进行。 7-83 驾驶员辅助系统 智能巡航控制(SCC)功能暂停 智能巡航控制(SCC)功能限制 OCN7C070054 当前雷达传感器盖或传感器被积雪、雨水 或异物遮挡时，会降低前雷达传感器的检 测性能，这会导致智能巡航控制(SCC)功 能暂停或关闭。 如果出现这种情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致雷达探测受 限，智能巡航控制系统已暂停”的警告信 息一段时间。 当清除雨水、积雪、杂质等时，智能巡航 控制(SCC)功能将恢复正常运行。 警告 智能巡航控制(SCC)功能即使在仪表盘上 没有显示警告信息，也可能不能正常运 行。 注意 智能巡航控制(SCC)功能可能在某些区域( 如空旷地形等)不能正常运行，即在起动 发动机后，检测不到任何物体的地方。 7-84 在下列任何条件下，智能巡航控制(SCC) 功能不能正常运行： • 检测传感器或其周围受到污染或损坏 时。 • 持续喷射挡风玻璃清洗液或雨刮器运转 时。 • 由于在挡风玻璃上着色、贴膜或涂层、 玻璃受损或有异物(标签、飞虫等)粘在 玻璃上，污染摄像头镜头时。 • 未完全清除挡风玻璃上的湿气或结冰 时。 • 由于阳光刺眼影响前视摄像头视野时。 • 路灯或迎面驶来的车辆灯光反射到潮湿 路面上时，如道路上的水坑等。 • 前视摄像头附近温度过高或过低时。 • 在仪表板上面放置有物品时。 • 环境光线非常强时。 • 环境亮度非常昏暗时，如在隧道内等。 • 亮度明显变化(如进/出隧道)时。 • 环境亮度非常暗，且没有打开大灯或大 灯亮度不足时。 • 在大雨、大雪或浓雾天气下行驶时。 • 在雾气、烟雾或阴影中行驶时。 07 • 仅检测到车辆的一部分时。 • 前方车辆没有尾灯或尾灯位置异常时。 • 环境亮度非常暗，且没有打开尾灯或尾 灯亮度不足时。 • 前车尾部小或看似异常(如倾斜、翻倒 等)时。 • 前方车辆离地高度过低或过高时。 • 前方车辆突然插入时。 • 车辆被拖车时。 • 驾车穿过隧道或铁桥时。 • 车辆行驶在含有金属物质例如建筑区、 铁路等的地区时。 • 附近有能反射前雷达传感器的物体，如 护栏，附近的车辆等时。 • 前雷达传感器周围的保险杠被撞坏、损 坏或前雷达传感器脱离位置时。 • 前雷达传感器附近温度过高或过低时。 • 在车辆或建筑物很少的开阔地带行驶时 (如沙漠、草原、郊区等地区)。 • 前方车辆材质不能反射前雷达传感器电 磁波时。 • 在高速公路交汇处或收费站附近行驶。 • 车辆在光滑路面上行驶时，如积雪、水 坑、冰面等路况。 • 在弯道上行驶时 • 过迟检测到前方车辆时。 • 前方车辆突然被障碍物遮挡时。 • 前方车辆突然变道或突然减速时。 • • • • • • • • • • • • • • • 前方车辆的形状弯曲变形时。 前方车辆的速度过快或过慢时。 前方有车辆，您驾驶车辆低速变道时。 前方车辆被雪覆盖时。 车辆不规律行驶时。 您在环状交叉路口，且未检测到前方车 辆时。 车辆绕圈行驶时。 在停车场内行驶时。 驾驶车辆经过建筑工地、未铺路面、部 分铺设路面、凹凸路面、减速带等时。 在倾斜、弯曲的道路上行驶时。 驶过有树或路灯的路边时。 因路况不良等原因，车辆在行驶中产生 过大的振动时。 因重载、轮胎气压不足等原因车辆高度 变低或变高时。 在狭窄道路上行驶时，如在树木、草地 或杂草丛生道路上时。 存在电磁波干扰，例如在强无线电波或 电噪声地区行驶时。 7-85 驾驶员辅助系统 • 在弯道上行驶时 • 在坡道上行驶时 OADAS014SD OADAS012SD 在弯道上行驶时，智能巡航控制(SCC) 功能可能检测不到在相同车道内的前方 车辆，这可能会使车辆加速到设定的巡 航控制速度。此外，如果突然检测到前 方车辆，车辆可能会紧急减速。 在弯道上行驶时，设定适当的巡航控制 速度，并根据前方路况和驾驶条件，操 作加速踏板或制动踏板控制车速。 在上坡/下坡道路上行驶时，智能巡航 控制(SCC)功能可能检测不到本车道内 的前方车辆，这可能会使本车辆加速到 设定的巡航控制速度。此外，如果突然 检测到前方车辆，车辆可能会紧急减 速。 在坡道上行驶时，设定适当的巡航控制 速度，并根据前方路况和驾驶条件，操 作加速踏板或制动踏板控制车速。 OADAS015SD 在弯道上行驶时，智能巡航控制(SCC) 功能可能检测到相邻车道内的车辆，这 可能会使车辆紧急减速。 操作加速踏板选择适当的设定速度。观 察路况，确定智能巡航控制(SCC)功能 安全运行。 7-86 07 • 变更车道时 • 检测车辆 OHI058321L OADAS030SD [A]：本车辆 [B]：变更车道的车辆 当目标车辆从相邻车道驶入到本车道 时，智能巡航控制(SCC)功能可能不能 立即检测到此状态，直至目标车辆完全 进入到传感器的检测范围内。当目标车 辆突然变道时，智能巡航控制(SCC)功 能可能不能立即检测到此车辆。因此， 驾驶员必须正确操控车辆保持安全制动 距离，并在必要时踩下制动踏板减速， 以保持安全车距。 在下列任何条件下，传感器可能检测不 到在本车道内的某些车辆： - 前方车辆偏至一侧行驶时。 - 前方车辆缓慢移动或突然减速时。 - 前方车辆迎面驶来时。 - 前方车辆在停止状态时。 - 挂车等，前方车辆轮廓过小时。 - 前方为摩托车、自行车等轮廓过窄 时。 - 前方车辆为特种车辆时。 - 前方为行人、动物时。 驾驶车辆时，驾驶员必须根据前方路况 和驾驶条件，操作制动踏板减速，以保 持安全车距。 7-87 驾驶员辅助系统 OSQC071056 OHI058308L 在下列任何条件下，传感器不能检测到 前方车辆： - 前方车辆有较高的离地高度或装载有 朝后伸出车厢的长货物时。 - 车辆因装载过重而使车头抬起时。 - 本车辆转弯时。 - 在狭窄或急转弯道路上行驶时。 驾驶车辆时，驾驶员必须根据前方路况 和驾驶条件，操作制动踏板减速，以保 持安全车距。 • 前方的车辆驶离本车道时，智能巡航控 制(SCC)功能可能不会立即检测到您前 方出现的新的目标车辆。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 OHI058323L • 必须与前方车辆保持一定的车距，同时 始终要注意观察行人。 OHI058322L • 在交叉路口上行驶时，如果前方车辆消 失，本车辆可能会加速。 驾驶车辆时，驾驶员必须始终注意观察 车辆周围环境和正确操控车辆。 7-88 07 基于导航的智能巡航控制(NSCC)(如有配备) 智能巡航控制(SCC)功能在运行期间，行 驶在高速公路(或快速公路)上时，基于导 航的智能巡航控制(NSCC)功能根据从导航 上接收的道路信息，辅助驾驶员自动调整 车速。 基于导航的智能巡航控制(NSCC) 功能设置 功能设置 信息 基于导航的智能巡航控制(NSCC)功能在高 速公路的主干道上行驶时有效，而在立交 桥、交叉路口等地方行驶时无效。 高速公路安全区自动减速 高速公路安全区自动减速功能根据从导航 接收的道路限速信息，如果本车辆车速超 过限速，把车速临时降至限速以下。 高速公路弯道区自动减速 高速公路弯道区自动减速功能根据从导航 接收的弯道区信息，如果本车辆车速过 大，临时降低车速到安全车速，或者限制 加速，以辅助驾驶员安全驾驶。 高速公路自动变速 高速公路自动变速功能根据从导航接收的 道路限速信息，自动改变智能巡航控制 (SCC)设定速度。 OSQC072079 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→驾驶便利→高速公路 自动变速”项，可以设置启用或停用基于 导航的智能巡航控制(NSCC)功能。 信息 如果基于导航的智能巡航控制(NSCC)功能 存在故障，不能利用设置菜单设置此功 能。 7-89 驾驶员辅助系统 基于导航的智能巡航控制(NSCC) 功能操作 启动条件 满足下列所有条件时，基于导航的智能巡 航控制(NSCC)功能进入待机状态： • 智能巡航控制(SCC)功能在启动状态。 • 在高速公路的主干道上行驶。 信息 有关智能巡航控制(SCC)功能操作的详细 信息请参考第7章“智能巡航控制(SCC)” 部分。 显示和控制 基于导航的智能巡航控制(NSCC)功能在启 动状态时，就会在仪表盘[LCD]显示屏上 显示如下信息： OSQC071034 基于导航的智能巡航控制(NSCC)功能待机 指示 当满足此功能启动条件时，白色 灯亮。 7-90 OSQC071033 基于导航的智能巡航控制(NSCC)功能启动 基于导航的智能巡航控制(NSCC)功能在待 机状态，如果启动临时减速控制，仪表盘 指示灯亮。 上的绿色 当高速公路自动变速功能启动控制时，仪 指示灯和设定速度指示 表盘上的绿色 灯亮，同时发出警报声。 07 警告 信息 • 如果平均车速超过限速，基于导航的智 能巡航控制(NSCC)功能会操控车辆降低 车速至限速以下行驶。 • 如果车辆在配备有移动测速摄像头的道 路上行驶，为了驾驶员的安全，车辆即 使驶过了由导航引导的路段，也会保持 限速以下的车速行驶。 • 即使由高速公路安全区自动减速功能进 行控制车辆减速，如果车速仍然超过限 速，就会发出警报声。 OSQC071035 在下列任何条件下，会显示“请小心驾 驶”的警告信息： - 基于导航的智能巡航控制(NSCC)功能不 能将车速降至安全范围时。 信息 高速公路安全区自动减速和高速公路自动 变速功能使用相同的 符号指示灯。 高速公路弯道区自动减速 • 根据高速公路上的前方道路弯道区信 息，车辆适当减速。车辆驶过弯道后， 加速并恢复至智能巡航控制(SCC)设定 速度。 • 车辆减速控制启动时机根据车速和弯 道转弯半径的不同而有所差异。车速越 高，减速控制启动时机就会越早。 高速公路安全区自动减速 • 当车辆在高速公路的主干道上行驶时， 高速公路安全区自动减速功能根据从导 航接收的道路限速信息，如果本车辆 车速超过限速，把车速临时降至限速以 下。 • 驶过限速管制路段后，将车速重新恢复 至智能巡航控制(SCC)设定速度。车辆 减速控制启动时机根据车速和限速的不 同而有所差异。车速越高，减速控制启 动时机就会越早。 • 高速公路安全区自动减速功能仅根据从 导航接收的交通管制摄像头信息启动控 制。(详细信息请参考信息娱乐系统使 用手册查询如何设置摄像头。) 7-91 驾驶员辅助系统 高速公路自动变速 • 将智能巡航控制(SCC)设定速度匹配至 高速公路设置的限速时，高速公路自动 变速功能启动控制。 • 高速公路自动变速功能在运行期间，当 高速公路设置的限速改变时，智能巡航 控制(SCC)设定速度也自动变更至改变 的限速。 • 如果调整的智能巡航控制(SCC)速度与 高速公路限速不同，高速公路自动变速 功能会进入待机状态。 • 如果高速公路自动变速功能在高速公路 主干道以外的道路上行驶而进入待机状 态，当再次进入到主干道行驶时，无需 再次设定车速，高速公路自动变速功能 会自动启动。 按钮，而高速 • 踩下制动踏板或按下 公路自动变速功能进入待机状态时，如 按钮，此功能再次启动 果再次按下 控制。 • 在高速公路立交桥或交叉路口上行驶 时，高速公路自动变速功能不会启动。 7-92 信息 • 高速公路自动变速功能仅根据高速公路 上的限速启动控制，而与交通管制摄像 头无关。 • 高速公路自动变速功能在运行期间，当 高速公路设置的限速改变时，车辆会自 动加速或减速至限速。 • 高速公路自动变速功能的最大设定车速 为140km/h。 • 如果在导航数据库中没有更新新建道路 的限速标准，高速公路自动变速功能可 能无法正常运行。 • 如果将速度单位设置为非本国规定速度 单位，高速公路自动变速功能可能无法 正常运行。 07 基于导航的智能巡航控制(NSCC) 功能限制 在下列任何条件下，基于导航的智能巡航 控制(NSCC)功能无法正常运行： • 导航系统不能正常运行时。 • 导航中的限速和道路信息没有更新时。 • 由于信息娱乐系统运行异常，没有发送 地图信息时。 • 因实时GPS数据或地图信息错误，导致 地图信息与实际道路不一致时。 • 行驶时使用导航系统搜索路线时。 • 因在隧道等区域内，GPS信号受阻时。 • 道路被分为两条或两条以上并再次合并 时。 • 驾驶员偏离导航设定的路线时。 • 导航信息被初始化，变更或取消目的地 路线时。 • 车辆进入服务区或休息区时。 • 安卓车载系统或苹果车载系统正在运行 时。 • 导航不能检测当前车辆位置(如高架道 路包括临近普通道路的高架桥或存在并 行的临近道路)时。 • 驾驶期间更新导航时。 • 驾驶时导航系统正在重新启动时。 • 有些路段的限速会根据道路情况而改变 时。 • 在施工中的道路上行驶时。 • 在被管控的道路上行驶时。 • 大雪或大雨等恶劣天气时。 • 在急转弯的道路上行驶时。 7-93 驾驶员辅助系统 OJX1070280L OJX1070281L [1]：设定路线，[2]：分支路线 [3]：行驶路线，[4]：主干道 [5]：安全区或弯道区路段 [1]：设定路线，[2]：分支路线 [3]：行驶路线，[4]：主干道 [5]：安全区或弯道区路段 • 当导航设定路线(分支路线)或行驶路线 (主干道)存在差异时，高速公路安全区 自动减速功能或高速公路弯道区自动减 速功能将停止运行，直到检测到行驶路 线为主干道为止。 • 当车辆保持在主干道上行驶时，以主 干道取代导航设定的路线识别为行驶路 线，高速公路安全区自动减速功能或高 速公路弯道区自动减速功能继续运行。 此时，根据到达安全区、弯道的距离和 当前车速，车辆可能不能充分减速，也 可能会紧急减速。 • 当导航设定路线(主干道)与行驶路线 (分支路线)存在差异时，高速公路安全 区自动减速功能或高速公路弯道区自动 减速功能将根据主干道的安全区、弯道 区信息运行。 • 当车辆进入立交桥或岔路口，而此功能 判断为车辆正在驶离路线时，高速公路 安全区自动减速功能或高速公路弯道区 自动减速功能将停止运行。 7-94 07 警告 OJX1070282L [1]：行驶路线，[2]：分支路线 [3]：安全区或弯道区路段， [4]：主干道 • 如果在导航中没有设置目的地，高速 公路安全区自动减速功能或高速公路弯 道区自动减速功能将根据主干道的安全 区、弯道区信息运行。 • 即使车辆驶离主干道，高速公路安全区 自动减速功能或高速公路弯道区自动减 速功能将根据导航的高速公路安全区、 弯道区信息可能临时运行。 • 基于导航的智能巡航控制(NSCC)功能 仅为驾驶辅助功能，而不能代替安全驾 驶操作。驾驶员始终要注意观察前方路 况，避免违反交通规则。 • 导航的限速信息可能与道路上实际的限 速信息不同。驾驶员始终要担负实时观 察实际路况和道路限速标准的责任。 • 当车辆驶离高速公路的主干道时，基于 导航的智能巡航控制(NSCC)功能将自动 停止运行。驾驶车辆时，驾驶员必须始 终注意观察车辆周围环境和正确操控车 辆。 • 基于导航的智能巡航控制(NSCC)功能可 能由于前方有车辆和车辆的驾驶条件而 停止运行。驾驶车辆时，驾驶员必须始 终注意观察车辆周围环境和正确操控车 辆。 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭基于导航的 智能巡航控制(NSCC)功能。 7-95 驾驶员辅助系统 • 车辆驶过高速公路的收费站后，基于导 航的智能巡航控制(NSCC)功能将以第一 车道为基础运行。如果车辆进入其它车 道，此功能可能不会正常运行。 • 基于导航的智能巡航控制(NSCC)功能处 于控制状态时，如果驾驶员踩下加速踏 板，车辆将会加速，而此功能不会控制 车辆减速。但是，如果没有充分踩下加 速踏板，车辆可能会适度减速。 • 基于导航的智能巡航控制(NSCC)功能处 于控制状态时，如果驾驶员踩下加速踏 板加速后释放加速踏板，车辆可能无法 充分减速到安全速度，或者可能紧急减 速到安全速度。 • 如果弯道转弯半径过大或过小，基于导 航的智能巡航控制(NSCC)功能可能不会 启动控制。 7-96 信息 • 导航引导与基于导航的智能巡航控制 (NSCC)功能启动控制开始和结束之间可 能存在时间差。 • 在仪表盘[LCD]显示屏上显示的车速和 导航的车速信息可能有所差异。 • 即使车速低于设定的智能巡航控制 (SCC)速度，根据前方弯道区信息，车 辆加速可能受到限制。 • 基于导航的智能巡航控制(NSCC)功能处 于控制状态时，如果车辆驶离主干道进 入立交桥、岔路口、休息区等时，此功 能保持控制一定时间。 • 基于导航的智能巡航控制(NSCC)功能执 行车辆减速控制时，可能因凹凸不平路 面、车道狭窄等路况条件而减速不够充 分。 07 车道跟踪辅助(LFA)(如有配备) 车道跟踪辅助(LFA)功能设计的目的是， 帮助驾驶员检测车道线和/或前方车辆， 必要时采取转向辅助控制措施，以辅助驾 驶员将车辆保持在本车道内行驶。 车道跟踪辅助(LFA)功能设置 功能设置 检测传感器 ONX4C071007 OSQC071001 [1]：前视摄像头 使用前视摄像头检测车道线和前方车辆。 检测传感器的具体位置请见上图。 车道跟踪辅助(LFA)功能启动和关闭 发动机运转时，短暂按下方向盘上的车道 驾驶辅助按钮，就会启动车道跟踪辅助 (LFA)功能，仪表盘上的灰色或绿色 指 示灯亮。 再次按下此按钮时，此功能关闭。 注意 前视摄像头有关的详细信息请参考第7章 的“正面防撞辅助(FCA)”部分。 7-97 驾驶员辅助系统 车道跟踪辅助(LFA)功能操作 警告和控制 OSQC072069 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 未握方向盘警报功能的警告音量为“高” 、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 OSQC071061 车道跟踪辅助(LFA) 当检测到前方车辆和/或两侧车道线，并 且车速在180km/h以下时，就会仪表盘上 的绿色 指示灯亮。此时，此功能可以采 取转向辅助控制措施，辅助驾驶员将车辆 保持在本车道内行驶。 注意 当不能转向辅助控制时，绿色 烁后变为白色。 7-98 指示灯闪 07 警告 ODU2070018 未握方向盘警报 如果驾驶员双手松开方向盘几秒钟，就会 在仪表盘[LCD]显示屏上显示“请握紧方 向盘”的警告信息，并分阶段发出警报 声。 一级： 警告信息 二级： 警告信息(红色方向盘)和警报声 • 如果过紧握住方向盘或转动方向盘超过 一定角度，可能不能辅助控制方向盘。 • 车道跟踪辅助(LFA)功能并不能对所有 情况进行响应。驾驶员始终要担负正确 操控车辆和把车辆保持在车道内行驶的 责任。 • 根据路况和环境条件，未握方向盘警 报功能的警告信息显示可能会延迟。因 此，驾驶员在驾驶车辆时要始终握紧方 向盘。 • 如果驾驶员握住方向盘的力量过小，未 握方向盘警报功能可能识别不到驾驶员 手握住了方向盘，因而仍会显示警告信 息。 • 如果在方向盘上附加物品，未握方向盘 警报功能不能正常运行。 信息 • 在信息娱乐系统上功能设置有关的详 细信息请参考第4章的“车辆设置”部 分。 • 检测到两侧车道线时，仪表盘[LCD]显 示屏上的车道线将从灰色变成白色。 ORG3070241CN 在发出未握方向盘警报后，如果驾驶员仍 然没有握住方向盘，将会显示“车道保持 辅助系统已解除”的警告信息，并自动关 闭车道跟踪辅助(LFA)功能。 7-99 驾驶员辅助系统 车道跟踪辅助(LFA)系统故障和功 能限制 车道跟踪辅助(LFA)系统故障 ■未检测到车道线 OSQC071036 ■检测到车道线 ORG3070241CN 车道跟踪辅助(LFA)系统不能正常运行 时，就会在仪表盘[LCD]显示屏上显示“ 车道保持辅助系统已解除”的警告信息几 秒钟，并且仪表盘上的主警告灯( )亮。 在此状态下，我们建议您将此系统有关的 所有检查、维修和更换工作交由北京现代 授权经销商进行。 OSQC071061 • 如果没有检测到车道线，根据有无前方 车辆或本车辆的驾驶条件，车道跟踪辅 助(LFA)功能的方向盘控制功能会受到 限制。 • 即使由车道跟踪辅助(LFA)功能辅助控 制方向盘，驾驶员仍要始终保持方向盘 的控制。 • 车道跟踪辅助(LFA)功能辅助控制方向 盘时，与无辅助控制状态相比，方向盘 的操纵力可能变得更重或更轻。 7-100 车道跟踪辅助(LFA)功能限制 功能限制有关的详细信息请参考第7章 的“车道保持辅助(LKA)”部分。 信息 车道跟踪辅助(LFA)功能安全注意事项有 关的详细信息请参考第7章的“车道保持 辅助(LKA)”部分。 07 高速公路驾驶辅助(HDA)(如有配备) 高速公路驾驶辅助(HDA)功能设计的目的 是，帮助驾驶员检测前方车辆和车道线， 并控制车辆保持前车之间车距和以设定速 度恒速行驶，并且使车辆保持在本车道内 行驶。 检测传感器 OSQC071001 OADAS035SD 信息 高速公路驾驶辅助(HDA)功能仅在高速公 路主干道上行驶时运行，而在交叉路口、 岔路口等区域不会运行。 OSQC071009 [1]：前视摄像头 [2]：前雷达传感器 检测传感器的具体位置请见上图。 注意 前视摄像头注意事项有关的详细信息请参 考第7章的“正面防撞辅助(FCA)”部分。 7-101 驾驶员辅助系统 高速公路驾驶辅助(HDA)功能设置 功能设置 OSQC072069 OSQC072080 基本功能 发动机运转时，在设置菜单中选择或取消 选择“驾驶员辅助→驾驶便利”项，可以 设置启用或停用各项功能。 - 如果选择“高速公路驾驶辅助”模式， 会辅助驾驶员控制车辆保持与前方车辆 之间的车距和以设定速度恒速行驶，并 且使车辆保持在本车道内行驶。 信息 • 如果此功能存在故障，就不能变更设 置。在此状态下，我们建议您将此系统 有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 • 重新起动发动机时，高速公路驾驶辅助 (HDA)功能将保持最后设置的状态。 警告 为了确保行车安全，仅在安全地方停车 后，操作用户设置模式变更功能设置。 7-102 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 高速公路驾驶辅助(HDA)功能的警告音量 为“高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 07 高速公路驾驶辅助(HDA)功能操作 基本功能 高速公路驾驶辅助(HDA)功能显示和控制 可以从仪表盘[LCD]显示屏上的驾驶辅助 模式中观察到高速公路驾驶辅助(HDA)功 能的运行状态。请参考第4章的“[LCD]显 示器显示模式”部分。 根据高速公路驾驶辅助(HDA)功能的运行 状态，将显示如下。 OTM070165 OSQC072038 (1) 高速公路驾驶辅助(HDA)指示灯显示前 方有无车辆和设定的与前方车辆之间 的车距等级。 * 高速公路驾驶辅助(HDA)指示灯 指示灯：控制时 - 绿色 指示灯：待机时 - 白色 (2) 设定速度。 (3) 显示车道跟踪辅助(LFA)指示灯。 (4) 显示前方有无车辆和设定的与前方车 辆之间的车距。 (5) 是否检测到车道线。 信息 • 车道跟踪辅助(LFA)功能限制有关的详 细信息请参考第7章的“车道跟踪辅助 (LFA)”部分。 • 智能巡航控制(SCC)功能限制有关的详 细信息请参考第7章的“智能巡航控制 (SCC)”部分。 7-103 驾驶员辅助系统 高速公路驾驶辅助(HDA)功能操作 • 停车后重新起步 车辆进入高速公路主干道行驶时，在以下 条件下，高速公路驾驶辅助(HDA)功能启 动控制： - 车道跟踪辅助(LFA)功能在启动状态。 - 智能巡航控制(SCC)功能在启动状态。 信息 • 当在高速公路上行驶时，如果智能巡航 控制(SCC)功能启动，高速公路驾驶辅 助(HDA)功能也会启动。 • 当进入高速公路的主干道时，如果解除 车道跟踪辅助(LFA)功能，即使智能巡 航控制(SCC)功能启动，高速公路驾驶 辅助(HDA)功能也不会启动。 7-104 ORG3070238CN 高速公路驾驶辅助(HDA)功能启动状 态，如果前方车辆停止，本车辆也会停 止。同样，如果在停车后30秒钟内前方 车辆开始移动，本车辆也起步。此外， 如果车辆停车时间超过30秒钟，就会在 仪表盘[LCD]显示屏上显示“如前方车 辆出发，请按下按键或踩油门踏板”的 警告信息。此时，踩下加速踏板或向 上/向下拨动开关至增速(+)或降速(-) 按钮起步行驶。 位置或按下 07 • 未握方向盘警报 高速公路驾驶辅助(HDA)系统故障 和功能限制 高速公路驾驶辅助(HDA)系统故障 ODU2070018 如果驾驶员双手松开方向盘几秒钟，就 会在仪表盘[LCD]显示屏上显示“请握 紧方向盘”的警告信息，并分阶段发出 警报声。 一级： 警告信息 二级： 警告信息(红色方向盘)和警报 声 ORG3070244CN 高速公路驾驶辅助(HDA)功能或高速公 路变道辅助系统不能正常运行时，就会 显示“请检查高速公路驾驶辅助系统” 的警告信息，并且仪表盘上的主警告灯 ( )亮。在此状态下，我们建议您将此系 统有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 ORG3070243CN 在发出未握方向盘警报后，如果驾驶员 仍然没有握住方向盘，就会在仪表盘 [LCD]显示屏上显示“高速公路驾驶辅 助系统已解除”的警告信息，并自动关 闭高速公路驾驶辅助(HDA)功能。 高速公路驾驶辅助(HDA)功能待机 高速公路驾驶辅助(HDA)功能启动状态， 如果智能巡航控制(SCC)功能暂停，高速 公路驾驶辅助(HDA)功能会进入待机状 态。此时，车道跟踪辅助(LFA)功能会正 常运行。 7-105 驾驶员辅助系统 警告 • 驾驶员始终要担负正确操控车辆和安全 驾驶的责任。 • 驾驶员在驾驶车辆时要始终握紧方向 盘。 • 高速公路驾驶辅助(HDA)功能是辅助驾 驶员的驾驶辅助功能，而不是全自动驾 驶功能。因此，驾驶员必须始终注意观 察车辆周围环境和安全操控车辆，必要 时采取适当的车辆操控措施进行安全驾 驶。 • 驾驶员始终要注意观察前方路况，避免 违反交通规则。车辆制造商对由驾驶员 原因所造成的任何交通违章或交通事故 不负有任何责任。 • 高速公路驾驶辅助(HDA)功能并不能对 所有情况进行响应。此功能由于功能限 制条件，可能检测不到即将发生碰撞的 危险性。因此，驾驶员必须熟知和注意 此功能的限制条件。因功能限制，在某 些条件下，可能检测不到车辆、摩托 车、自行车、行人、不明物体、建筑物 等可能与车辆发生碰撞的物体。 • 在下列任何条件下，高速公路驾驶辅助 (HDA)功能自动关闭： - 在休息区、交叉路口、岔路口等道路 上行驶时。 - 导航系统重新启动或更新数据等，导 航系统不能正常运行时。 7-106 • 根据路况(基于导航信息)、车辆周围环 境条件，高速公路驾驶辅助(HDA)功能 可能会意外启动控制或关闭。 • 当前视摄像头无法正确检测车道，或 者显示未握方向盘警报功能的警告信息 时，车道跟踪辅助(LFA)功能可能会暂 停运行。 • 如果周围环境噪声大，可能听不到高速 公路驾驶辅助(HDA)功能所发出的警报 声。 • 车辆在弯道上行驶时，如果车速高于特 定速度，车辆可能会偏向一侧，或者偏 离本车道。 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭高速公路驾 驶辅助(HDA)功能。 • 根据路况、手握方向盘的状态等，未握 方向盘警报功能的警告信息会提早或延 迟显示。因此，驾驶员在驾驶车辆时要 始终握紧方向盘。 • 使用高速公路驾驶辅助(HDA)功能之 前，为了确保行车安全，请仔细阅读使 用说明书中的有关内容。 • 在起动车辆时，或者检测传感器或导 航系统初始化期间，高速公路驾驶辅助 (HDA)功能不能运行。 07 高速公路驾驶辅助(HDA)功能限制 在下列任何条件下，高速公路驾驶辅助 (HDA)功能不能正常运行： • 由于导航数据没有更新，地图信息与实 际道路有差异时。 • 因实时GPS数据或地图信息错误，导致 地图信息与实际道路不一致时。 • 因同时使用路线搜索、视频播放、语 音识别等功能，导致信息娱乐系统超载 时。 • 因在隧道等区域内，GPS信号受阻时。 • 驾驶员偏离导航设定的路线时，或者导 航信息被初始化，而变更或取消目的地 路线时。 • 车辆进入服务区或休息区时。 • 安卓车载系统或苹果车载系统正在运行 时。 • 导航不能检测当前车辆位置(如高架道 路包括临近普通道路的高架桥或存在并 行的临近道路)时。 信息 前视摄像头、前雷达传感器、前侧面雷达 传感器和后侧面雷达传感器限制有关的 详细信息请参考第7章的“正面防撞辅助 (FCA)”、“盲点防撞辅助(BCA)”部分。 7-107 驾驶员辅助系统 后视监视器(RVM)(如有配备) 检测传感器 OSQC071039 OSQC071040 [1]：后视摄像头 检测传感器的具体位置请见上图。 OSQC071041 [N]系列 OSQCN071041 后视监视器(RVM)功能在泊车或倒车过程 中显示车辆后方区域影像，以辅助驾驶员 的车辆驾驶操作。 7-108 07 后视监视器(RVM)功能设置 摄像头设置 后视监视器(RVM)功能操作 操作按钮 OSQC071042 OSQC071043 • 在后视监视器(RVM)功能运行期间，触 摸显示屏上的设置( )图标键，或者 在发动机运转时，在设置菜单中选择“ 设置→泊车设置”项，可以设置或变更 后视监视器(RVM)功能的“显示内容” 或“显示设置”。 • 在“显示内容”中，可设置或变更“后 视影像”的设置，在“显示设置”中， 可设置或变更显示屏的“亮度”和“对 比度”。 泊车/影像模式按钮 按下泊车/影像模式按钮(1)时，启动后视 监视器(RVM)功能。 再次按下此按钮时，此功能关闭。 配备泊车引导线的后视影像 满足下列条件时，此功能自动启动： - 发动机起动/停止按钮在[ON]位置。 - 档位在“R(倒车)”档和倒车灯亮。 7-109 驾驶员辅助系统 行驶时后视影像 后视监视器(RVM)系统故障和功能 限制 后视监视器(RVM)系统故障 后视监视器(RVM)系统不能正常运行时， 或者显示屏闪屏或摄像头传输的影像显示 异常时，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授权 经销商进行。 后视监视器(RVM)功能限制 OSQC071054 行驶时后视影像功能在车辆行驶时，通过 显示屏显示后视影像，以便驾驶员能看到 后方情况，以辅助安全驾车。 启动条件 • 发动机起动/停止按钮在[ON]位置。 • 档位在“D(前进)”档或“N(空档)”档 时，按下泊车/影像模式按钮(1)。 功能控制时 在显示屏上显示行驶时后视影像的状态， 如果将档位挂入“R(倒车)”档，显示屏 会切换至配备泊车引导线的后视影像显 示。 7-110 如果车辆在冬季长时间停车或在室内停车 场停车时，在汽车废气的影响下，采集的 图像可能会暂时变得模糊。 警告 • 后视摄像头不能覆盖车辆后方的整体区 域。因此在泊车或倒车之前，驾驶员必 须通过内后视镜、外后视镜等直接观察 车辆后方环境状态。 • 在显示屏上显示的影像会根据物体实际 距离的不同而发生变化。一定要直观观 察车辆周围环境，以确保行车安全。 • 始终保持后视摄像头镜头清洁。如果摄 像头被异物遮挡，会严重影响摄像头的 检测性能，这会导致后视监视器(RVM) 功能无法正常运行。 注意，清洁摄像头镜头时，禁止使用化 学溶剂，如含有高碱性或挥发性有机溶 剂(汽油、丙酮等)的强洗涤剂。否则， 会损坏摄像头镜头。 07 后方交叉防撞辅助(RCCA)(如有配备) 后方交叉防撞辅助(RCCA)功能设计的目的 是，驾驶车辆倒车时，帮助检测从左后侧 面/右后侧面驶近的目标车辆，显示警告 信息和发出警报声的方式，向驾驶员发出 碰撞危险预警，必要时主动采取紧急制动 辅助控制措施，以辅助防止与从后侧面驶 近的目标车辆发生碰撞。 检测传感器 OSQC071015 [1]：后侧面雷达传感器 检测传感器的具体位置请见上图。 OHY059014 [A]：后方交叉碰撞预警(RCCW)功能的操作范围 [B]：后方交叉防撞辅助(RCCA)功能的操作范围 信息 后侧面雷达传感器注意事项有关的详细信 息请参考第7章的“盲点防撞辅助(BCA)” 部分。 注意 根据目标车辆驶近速度的不同，警告时间 会有所差异。 7-111 驾驶员辅助系统 后方交叉防撞辅助(RCCA)功能 设置 功能设置 OSQC071002 OSQC072044 后方交叉交通安全 发动机运转时，在设置菜单中选择“驾驶 员辅助→泊车安全→后方交叉交通安全” 项，可以设置启用或停用后方交叉防撞辅 助(RCCA)功能。 警告 当起动发动机时，后方交叉防撞辅助 (RCCA)功能始终启动运行。如果在发动 机重新起动后，停用后方交叉防撞辅助 (RCCA)功能，驾驶员必须始终仔细观察车 辆周围环境和正确操控车辆。 信息 后方交叉交通安全功能的设置包括后方交 叉碰撞预警(RCCW)功能和后方交叉防撞辅 助(RCCA)功能。 7-112 警告时间 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告时间”项，可以设置或变更 后方交叉防撞辅助(RCCA)功能的初始警告 时间。 车辆交付初期，警告时间设置为“普通” 模式。如果变更警告时间，其它驾驶员辅 助功能的警告时间也会改变。 07 后方交叉防撞辅助(RCCA)功能操 作 警告和控制 后方交叉防撞辅助(RCCA)功能根据发生碰 撞的危险性，发出碰撞危险预警和控制车 辆。此功能控制状态分为：“碰撞危险预 警”、“紧急制动”和“停车并终止制动 控制”。 OSQC072071 警告音量 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 后方交叉防撞辅助(RCCA)功能的警告音量 为“高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 注意 OSQC072068 • 警告时间和警告音量设置适用于后方交 叉防撞辅助(RCCA)的所有功能上。 • 尽管警告时间设置为“普通”模式，当 目标车辆从左后侧面或右后侧面高速驶 近时，可能仍会感觉到初始警告时间还 是过于迟缓。 • 仅当交通状况良好和驾驶速度较慢时， 将警告时间设置为“较慢”模式。 信息 OSQC071045 起动发动机时，警告时间和警告音量将保 持最后设置的状态。 OSQC072046 7-113 驾驶员辅助系统 碰撞危险预警 • 当检测到从左后侧面/右后侧面驶近的 目标车辆时，外后视镜上的[BCW]警告 灯闪烁，并在仪表盘[LCD]显示屏上显 示警告信息，同时发出警报声的方式， 向驾驶员发出碰撞危险预警。 如果后视监视器(RVM)功能在启动状 态，通过信息娱乐系统显示屏也会发出 警报。 • 满足下列所有条件时，后方交叉防撞辅 助(RCCA)功能就会启动控制： - 档位在“R(倒车)”档。 - 车速在10km/h以下。 - 从左后侧面/右后侧面驶近的目标车 辆距离本车辆约25米范围内。 - 从左后侧面/右后侧面驶近的目标车 辆车速在5km/h以上。 OSQC072068 信息 如果满足后方交叉防撞辅助(RCCA)功能启 动条件，当检测到从左后侧面/右后侧面 驶近的目标车辆时，即使本车辆在停车( 车速为0km/h)状态，也会发出碰撞危险预 警。 OSQC071047 OSQC072046 紧急制动 • 当检测到从左后侧面/右后侧面驶近的 目标车辆时，外后视镜上的[BCW]警告 灯闪烁，并在仪表盘[LCD]显示屏上显 示“紧急制动”的警告信息，同时发出 警报声的方式，向驾驶员发出碰撞危险 预警。如果后视监视器(RVM)功能在启 动状态，通过信息娱乐系统显示屏也会 发出警报。 7-114 07 • 满足下列所有条件时，后方交叉防撞辅 助(RCCA)功能就会启动控制： - 档位在“R(倒车)”档。 - 车速低于10km/h以下，从左后侧面/ 右后侧面驶近的目标车辆距离本车辆 约1.5米范围内。 - 从左后侧面/右后侧面驶近的目标车 辆车速在5km/h以上。 • 主动采取紧急制动辅助控制措施，以辅 助防止与从左后侧面/右后侧面驶近的 目标车辆发生碰撞。 警告 在下列任何条件下，会解除制动控制： - 驶近的目标车辆超出检测范围时。 - 驶近的目标车辆从本车辆后方经过时。 - 驶近的目标车辆没有驶向本车辆时。 - 驶近的目标车辆速度下降时。 - 驾驶员用力踩下制动踏板时。 OSQC071048 停车并终止制动控制 • 车辆通过此功能采取紧急制动辅助控 制措施而停车时，就会在仪表盘[LCD] 显示屏上显示“请小心驾驶”的警告信 息。 • 为了确保行车安全，应立即踩下制动踏 板，并仔细观察车辆周围环境。 • 通过紧急制动控制停车后，保持约2秒 钟的制动控制状态，然后解除制动控 制。 • 在后方交叉防撞辅助(RCCA)功能紧急制 动控制期间，如果驾驶员强力踩下制动 踏板，就会自动解除此功能的紧急制动 控制。 7-115 驾驶员辅助系统 警告 使用后方交叉防撞辅助(RCCA)功能时，请 遵守下列安全注意事项： • 为了确保行车安全，在安全地方停车 后，操作用户设置模式变更功能设置。 • 如果其它任何功能控制显示警告信息或 发出警报声，后方交叉防撞辅助(RCCA) 功能可能不能显示警告信息也不能发出 警报声。 • 如果周围环境噪声大，可能听不到后方 交叉防撞辅助(RCCA)功能所发出的警报 声。 • 当驾驶员为防止发生碰撞而踩下制动踏 板时，后方交叉防撞辅助(RCCA)功能可 能不会启动控制。 • 即使后方交叉防撞辅助(RCCA)功能存在 任何问题，车辆的基本制动功能也会正 常运行。 • 在后方交叉防撞辅助(RCCA)功能紧急制 动控制期间，如果驾驶员强力踩下制动 踏板，就会自动解除紧急制动控制。 • 后方交叉防撞辅助(RCCA)功能并不能对 所有情况做出响应，更不可能对所有的 碰撞危险情况做出全能回避控制。 • 根据路况和行驶条件，后方交叉防撞 辅助(RCCA)功能可能延迟向驾驶员发出 碰撞危险预警或根本不发出碰撞危险预 警。 7-116 • 驾驶员应始终保持对车辆的正确控制。 不要依赖后方交叉防撞辅助(RCCA)功 能。保持安全制动距离，必要时踩下制 动踏板减速或完全停车。 • 严禁以人、动物等任何物体为对象进行 后方交叉防撞辅助(RCCA)功能的测试。 否则，会导致严重或致命人身伤害或财 产损失。 注意 根据电子稳定控制(ESC)系统的状态，制 动控制功能可能不能正常运行。 在下列任何条件下，仅发出碰撞危险预 警： - 电子稳定控制(ESC)指示灯亮时。 - 电子稳定控制(ESC)功能执行不同的功 能时。 信息 如果后方交叉防撞辅助(RCCA)功能正在辅 助制动控制，驾驶员应立刻踩下制动踏板 并检查车辆周围环境。 - 驾驶员强力踩下制动踏板时，后方交叉 防撞辅助(RCCA)功能会解除紧急制动控 制。 - 将档位挂入“R(倒车)”档后，后方交 叉防撞辅助(RCCA)功能针对左后侧面/ 右后侧面驶近目标车辆的紧急制动控制 仅执行一次。 07 后方交叉防撞辅助(RCCA)系统故 障和功能限制 后方交叉防撞辅助(RCCA)系统故障 后方交叉防撞辅助(RCCA)功能暂停 ORG3070249CN OSQC071064 后方交叉防撞辅助(RCCA)系统不能正常 运行时，就会在仪表盘[LCD]显示屏上显 示“请检查后方交叉交通安全系统”的警 告信息几秒钟，并且仪表盘上的主警告灯 ( )亮。在此状态下，我们建议您将此系 统有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 当后侧面雷达传感器或后保险杠的传感器 周围被积雪、雨水或安装的挂车、挂架等 遮挡时，会降低雷达传感器的检测性能， 这会导致后方交叉防撞辅助(RCCA)功能暂 停或关闭。 如果发生此类情况，就会在仪表盘[LCD] 显示屏上显示“外部环境导致雷达探测受 限，后方交叉交通安全系统已暂停”的警 告信息。 当清除异物或拆除挂车、挂架等时，后方 交叉防撞辅助(RCCA)功能将恢复正常运 行。 在清除异物或拆除挂车、挂架等后，如果 后方交叉防撞辅助(RCCA)功能仍然不能正 常运行，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授权 经销商进行。 OSQC071063 外后视镜上的[BCW]警告灯不能正常操作 时，就会在仪表盘[LCD]显示屏上显示“ 请检查后视镜警告灯”的警告信息几秒 钟，并且主警告灯( )亮。在此状态下， 我们建议您将此系统有关的所有检查、维 修和更换工作交由北京现代授权经销商进 行。 7-117 驾驶员辅助系统 警告 • 后方交叉防撞辅助(RCCA)功能即使在仪 表盘上未显示警告信息，也可能不能正 常运行。 • 后方交叉防撞辅助(RCCA)功能在起动发 动机后检测不到任何物体的地方等某些 区域(如空旷的地形等)不能正常运行。 信息 后侧面雷达传感器限制有关的详细信息请 参考第7章的“盲点防撞辅助(BCA)”部 分。 警告 • 在车辆或建筑物附近驾驶时 注意 如果安装挂车、挂架等，必须关闭后方交 叉防撞辅助(RCCA)功能。与此相反，如要 使用后方交叉防撞辅助(RCCA)功能，必须 拆除挂车、挂架等。 后方交叉防撞辅助(RCCA)功能限制 在下列任何条件下，后方交叉防撞辅助 (RCCA)功能不能正常运行： • 在树林或草地等地方倒车驾驶时。 • 在潮湿的道路上倒车驾驶时。 • 靠近的车辆速度过快或过慢时。 在下列任何条件下，后方交叉防撞辅助 (RCCA)功能可能不会采取紧急制动辅助控 制措施，因此驾驶员必须谨慎。其条件 为： • 车辆在颠簸道路、崎岖不平道路或混凝 土道路上行驶而剧烈振动时。 • 车辆在光滑路面上行驶时，如积雪、水 坑、冰面等路况。 • 轮胎气压低或轮胎损坏时。 • 操作制动器。 • 遥控智能泊车辅助(RSPA)功能控制时( 如有配备)。 7-118 OHY059017 [A]：建筑物 在车辆或建筑物附近倒车驶出时，后方 交叉防撞辅助(RCCA)功能可能会受到限 制。在此状态下，此功能可能无法检测 到从左后侧面/右后侧面驶近的目标车 辆，从而在需要时不会向驾驶员发出碰 撞危险预警，或者不能主动采取紧急制 动辅助控制措施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 07 • 车辆斜向停车时 • 在复杂的泊车环境中驾驶时 OHY059018 在这样的环境中倒车驶出时，后方交叉 防撞辅助(RCCA)功能可能会检测到本车 辆附近停止的车辆或驶出的车辆(如， 正在从旁边驶离的车辆、从后方驶出的 车辆、停止的车辆、靠近本车辆转弯的 车辆等)。在此状态下，此功能可能会 在不需要时向驾驶员发出碰撞危险预 警，或者主动采取紧急制动辅助控制措 施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 OHY059019 [A]：车辆 从斜向停车位倒车驶出时，后方交叉防 撞辅助(RCCA)功能可能会受到限制。在 此状态下，此功能可能无法检测到从左 后侧面/右后侧面驶近的目标车辆，从 而在需要时不会向驾驶员发出碰撞危险 预警，或者不能主动采取紧急制动辅助 控制措施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 7-119 驾驶员辅助系统 • 车辆倒车进入停车位时 • 车辆在斜坡上或在斜坡附近时 OSQC071059 OHY059020 当车辆在上坡或下坡或在斜坡附近时， 后方交叉防撞辅助(RCCA)功能可能会受 到限制。在此状态下，此功能可能无法 检测到从左后侧面/右后侧面驶近的目 标车辆，从而在需要时不会向驾驶员发 出碰撞危险预警，或者不能主动采取紧 急制动辅助控制措施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 当车辆倒车进入停车位时，后方交叉防 撞辅助(RCCA)功能可能检测到从本车辆 后方经过的车辆。在此状态下，此功能 可能会在不需要时向驾驶员发出碰撞危 险预警，或者主动采取紧急制动辅助控 制措施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 • 车辆进入结构物附近的停车位时 警告 • 当本车辆正在拖动挂车或其它车辆时， 为了确保行车安全，请关闭后方交叉防 撞辅助(RCCA)功能。 • 后方交叉防撞辅助(RCCA)功能受到强电 磁波干扰，可能不能正常运行。 • 起动发动机或后侧面雷达传感器初始 化后，在3秒钟内，后方交叉防撞辅助 (RCCA)功能不会启动。 OHY059022 [A]：建筑物，[B]：墙壁 在车辆倒车进入后方或侧面有墙或建 筑物的停车位时，后方交叉防撞辅助 (RCCA)功能可能检测到从前方经过的车 辆。在此状态下，此功能可能会在不需 要时向驾驶员发出碰撞危险预警，或者 主动采取紧急制动辅助控制措施。 驾车倒车时，驾驶员必须仔细观察车辆 后方环境和正确操控车辆。 7-120 07 后泊车距离预警(PDW)(如有配备) 后泊车距离预警(PDW)功能设计的目的 是，驾驶车辆低速倒车时，帮助检测后方 障碍物，并向驾驶员发出碰撞危险预警。 检测传感器 后泊车距离预警(PDW)功能 • 将档位挂入“R(倒车)”档时，后泊车 距离预警(PDW)功能就会启动。 • 当车辆倒车速度小于10km/h时，后泊车 距离预警(PDW)功能检测后方行人、动 物或物体。 与物体的距离 警告灯 (倒车时) 警报声 60 - 120厘米 蜂鸣器间歇 发出警报声 30 - 60厘米 蜂鸣器频繁 发出警报声 30厘米内 蜂鸣器持续 发出警报声 OSQC072049 [1]：后超声波传感器 检测传感器的具体位置请见上图。 后泊车距离预警(PDW)功能设置 警告音量 • 当各超声波传感器在其检测范围内检测 到行人、动物或物体时，对应的警告灯 亮，同时发出警报声，向驾驶员发出碰 撞危险预警。 • 同时检测到两个或以上的物体时，以最 近的物体为对象向驾驶员发出碰撞危险 预警。 • 实际警告灯的形状可能与图示不同。 OSQC072071 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变 更后泊车距离预警(PDW)功能的警告音量 为“高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 7-121 驾驶员辅助系统 后泊车距离预警(PDW)系统故障和 功能限制 后泊车距离预警(PDW)系统故障 起动发动机后，将档位挂入“R(倒车)” 档时，就会发出提示蜂鸣声，指示后泊车 距离预警(PDW)功能正常启动。 但是，如果出现下列一个或多个情况，首 先检查超声波传感器是否损坏或被异物遮 挡。如果此功能仍然不能正常运行，我们 建议您将此系统有关的所有检查、维修和 更换工作交由北京现代授权经销商进行。 • 蜂鸣器没有发出提示蜂鸣声时。 • 蜂鸣器间歇发出警报声时。 • 在仪表盘[LCD]显示屏上显示“请确认 超声波传感器是否被遮挡”的警告信息 时。 OSQC071050 7-122 警告 • 后泊车距离预警(PDW)功能仅为驾驶辅 助功能，后泊车距离预警(PDW)功能的 运行性能受许多因素(包括环境条件)的 影响。因此，驾驶员在泊车前和泊车过 程中，必须始终注意观察车辆后方的环 境条件。 • 新车有限保修范围不包括因前/后泊车 距离预警(PDW)系统故障而导致的碰撞 事故及车辆损坏事件。 • 车辆驶近物体时要更加留意，特别是行 人，尤其是儿童。超声波传感器可能无 法检测到某些物体，因为物体之间的距 离、物体大小或材料等因素会限制传感 器的检测有效性。 后泊车距离预警(PDW)功能限制 • 在下列任何条件下，后泊车距离预警 (PDW)功能不能正常运行： - 超声波传感器过于潮湿或结霜时。 - 超声波传感器被积雪、雨水等异物遮 挡时(清除积雪、雨水等异物后，后 泊车距离预警(PDW)功能将恢复正常 运行)。 - 环境酷热或酷寒时。 - 拆卸超声波传感器或其组件时。 - 超声波传感器表面受力过大或被硬物 撞击时。 - 超声波传感器表面被尖锐物体划伤 时。 - 超声波传感器或其周围被高压喷水 时。 07 • 在下列任何条件下，后泊车距离预警 (PDW)功能暂停： - 暴雨天气或大量喷水时。 - 在超声波传感器表面有水流动时。 - 受到他车辆超声波传感器影响时。 - 超声波传感器被积雪、结冰等遮挡 时。 - 在崎岖不平的道路、碎石路面或丛林 地区行驶时。 - 在超声波传感器附近有产生超声波的 电器件时。 - 牌照的安装位置偏离原位置时。 - 保险杠高度改变，或者超声波传感器 的安装状态改变时。 • 传感器可能无法识别下列物体： - 锋利或细长物体，如绳子、链条或小 杆件等。 - 容易吸收超声波的物体，如衣服、海 绵、积雪等。 - 长度小于100厘米(40英寸)和直径小 于14厘米(6英寸)的物体。 • 当障碍物位于2个传感器之间时，后泊 车距离预警(PDW)功能警告灯状态可能 与实际检测到的位置不同。 • 根据车速的大小或障碍物的形状，后泊 车距离预警(PDW)警告灯可能不会按顺 序亮。 • 后泊车距离预警(PDW)系统不能正常运 行时，我们建议您将此系统有关的所有 检查、维修和更换工作交由北京现代授 权经销商进行。 7-123 驾驶员辅助系统 前/后泊车距离预警(PDW) (如有配备) 前/后泊车距离预警(PDW)功能设计的目的 是，驾驶车辆低速前进或倒车时，帮助检 测前方/后方障碍物，并向驾驶员发出碰 撞危险预警。 前/后泊车距离预警(PDW)功能 设置 警告音量 检测传感器 OSQC072071 OSQC071051 OSQC071049 [1]：前超声波传感器 [2]：后超声波传感器 检测传感器的具体位置请见上图。 7-124 发动机运转时，在设置菜单中选择“驾驶 员辅助→警告音量”项，可以设置或变更 前/后泊车距离预警(PDW)功能的警告音量 为“高”、“中”、“低”模式之一。 如果在此变更警告音量，其它驾驶员辅助 功能的警告音量也会改变。 07 前/后泊车距离预警(PDW)功能 操作 操作按钮 OSQC071052 [N]系列 前泊车距离预警(PDW)功能 • 在下列任何条件下，前泊车距离预警 (PDW)功能就会启动。 - 在后泊车距离预警(PDW)功能启动 状态，将档位从“R(倒车)”档挂 入“D(前进)”档时。 - 将档位挂入“D(前进)”档，并按下 )，按钮指示灯亮 泊车安全按钮( 时。 • 当车辆前行速度小于10km/h时，前泊车 距离预警(PDW)功能检测前方行人、动 物或物体。 • 当车辆前行速度超过10km/h(6mph)时， )指示灯亮，前 即使泊车安全按钮( 泊车距离预警(PDW)功能也不会进行控 )指示灯亮的 制。在泊车安全按钮( 状态，如果车辆前行速度降至10km/h以 下，前泊车距离预警(PDW)功能再次启 动控制。 OSQCN071052 泊车安全按钮 )时，前/后泊 • 按下泊车安全按钮( 车距离预警(PDW)功能就会启动。再次 按下此按钮时，此功能关闭。 • 在前/后泊车距离预警(PDW)功能关闭状 态(泊车安全按钮指示灯熄灭)，如果将 档位挂入“R(倒车)”档，前/后泊车距 离预警(PDW)功能自动启动。 • 当前/后泊车距离预警(PDW)功能启 动时，按钮指示灯亮。如果车速超过 20km/h，前/后泊车距离预警(PDW)功能 就会关闭(按钮指示灯熄灭)。 7-125 驾驶员辅助系统 与物体的距离 警告灯 (前进时) 警报声 60 - 100厘米 蜂鸣器间歇 发出警报声 30 - 60厘米 蜂鸣器频繁 发出警报声 30厘米内 蜂鸣器持续 发出警报声 后泊车距离预警(PDW)功能 • 将档位挂入“R(倒车)”档时，后泊车 距离预警(PDW)功能就会启动。 • 当车辆倒车速度小于10km/h时，后泊车 距离预警(PDW)功能检测后方行人、动 物或物体。 • 当车辆倒车速度小于10km/h时，前/后 超声波传感器均会检测物体。但是，前 超声波传感器检测距离传感器为60厘米 以内的行人、动物。 与物体的距离 • 当各超声波传感器在其检测范围内检测 到行人、动物或物体时，对应的警告灯 亮，同时发出警报声，向驾驶员发出碰 撞危险预警。 • 同时检测到两个或以上的物体时，以最 近的物体为对象向驾驶员发出碰撞危险 预警。 • 实际警告灯的形状可能与图示不同。 警告灯 (倒车时) 警报声 60 - 120厘米 蜂鸣器间歇 发出警报声 30 - 60厘米 蜂鸣器频繁 发出警报声 30厘米内 蜂鸣器持续 发出警报声 • 当各超声波传感器在其检测范围内检测 到行人、动物或物体时，对应的警告灯 亮，同时发出警报声，向驾驶员发出碰 撞危险预警。 • 同时检测到两个或以上的物体时，以最 近的物体为对象向驾驶员发出碰撞危险 预警。 • 实际警告灯的形状可能与图示不同。 7-126 07 前/后泊车距离预警(PDW)系统 故障和功能限制 前/后泊车距离预警(PDW)系统故障 起动发动机后，将档位挂入“R(倒车)” 档时发出提示蜂鸣声，指示前/后泊车距 离预警(PDW)功能正常启动。 但是，如果出现下列一个或多个情况，首 先检查超声波传感器是否损坏或被异物遮 挡。如果此功能仍然不能正常运行，我们 建议您将此系统有关的所有检查、维修和 更换工作交由北京现代授权经销商进行。 • 将档位挂入“R(倒车)”档时，发出超 声波传感器损坏的故障警报声。 • 在仪表盘[LCD]显示屏上显示“请确认 超声波传感器是否被遮挡”的警告信息 时。 警告 • 前/后泊车距离预警(PDW)功能仅为驾 驶辅助功能，前/后泊车距离预警(PDW) 功能的运行性能受许多因素(包括环境 条件)的影响。因此，驾驶员在泊车前 和泊车过程中，必须始终注意观察车辆 前/后的环境条件。 • 新车有限保修范围不包括因前/后泊车 距离预警(PDW)系统故障而导致的碰撞 事故及车辆损坏事件。 • 车辆驶近物体时要更加留意，特别是行 人，尤其是儿童。超声波传感器可能无 法检测到某些物体，因为物体之间的距 离、物体大小或材料等因素会限制传感 器的检测有效性。 OSQC071053 7-127 驾驶员辅助系统 前/后泊车距离预警(PDW)功能限制 • 在下列任何条件下，前/后泊车距离预 警(PDW)功能不能正常运行： - 超声波传感器过于潮湿或结霜时。 - 超声波传感器被积雪、雨水等异物遮 挡时(清除积雪、雨水等异物后，后 泊车距离预警(PDW)功能将恢复正常 运行)。 - 环境酷热或酷寒时。 - 拆卸超声波传感器或其组件时。 - 超声波传感器表面受力过大或被硬物 撞击时。 - 超声波传感器表面被尖锐物体划伤 时。 - 超声波传感器或其周围被高压喷水 时。 • 在下列任何条件下，前/后泊车距离预 警(PDW)功能暂停： - 暴雨天气或大量喷水时。 - 在超声波传感器表面有水流动时。 - 受到他车辆超声波传感器影响时。 - 超声波传感器被积雪、结冰等遮挡 时。 - 在崎岖不平的道路、碎石路面或丛林 地区行驶时。 - 在超声波传感器附近有产生超声波的 电器件时。 - 牌照的安装位置偏离原位置时。 - 保险杠高度改变，或者超声波传感器 的安装状态改变时。 7-128 • 传感器可能无法识别下列物体： - 锋利或细长物体，如绳子、链条或小 杆件等。 - 容易吸收超声波的物体，如衣服、海 绵、积雪等。 - 长度小于100厘米和直径小于14厘米 的物体。 • 当障碍物位于2个传感器之间时，前/后 泊车距离预警(PDW)警告灯状态可能与 实际检测到的位置不同。 • 根据车速的大小或障碍物的形状，前/ 后泊车距离预警(PDW)警告灯可能不会 按顺序亮。 • 前/后泊车距离预警(PDW)系统不能正常 运行时，我们建议您将此系统有关的所 有检查、维修和更换工作交由北京现代 授权经销商进行。 8. 紧急情况 危险警告灯.................................................. 8-2 行驶时出现紧急情况.......................................... 8-2 行驶时发动机熄火 ................................................. 8-2 在交叉路口或十字路口发动机熄火 ................................... 8-2 行驶时轮胎漏气 ................................................... 8-3 发动机不能起动.............................................. 8-3 发动机不转动或转动速度较慢 ....................................... 8-3 发动机正常转动，但不起动 ......................................... 8-3 跨接起动.................................................... 8-4 发动机过热.................................................. 8-6 轮胎气压监测系统(TPMS) ..................................... 8-8 说明 ............................................................. 8-8 轮胎气压监测系统(TPMS)初始化程序 ................................. 8-8 轮胎气压监测系统(TPMS) ........................................... 8-9 轮胎气压低警告灯 ................................................ 8-10 [TPMS]故障警告灯 ................................................ 8-11 更换胎压监测型轮胎 .............................................. 8-12 轮胎漏气时(配备备胎)....................................... 8-13 千斤顶和工具 .................................................... 8-13 车轮更换 ........................................................ 8-14 拖车....................................................... 8-18 拖车服务 ........................................................ 8-18 拆卸式牵引挂钩 .................................................. 8-19 紧急拖车 ........................................................ 8-20 紧急物品................................................... 8-22 灭火器 .......................................................... 8-22 急救箱 .......................................................... 8-22 三角反射板 ...................................................... 8-22 胎压表(如有配备) ................................................ 8-22 1 紧急情况 危险警告灯 行驶时出现紧急情况 行驶时发动机熄火 • 车辆保持直线行驶，并使车辆缓慢减 速。小心驾驶车辆至安全地方停车。 • 打开危险警告灯。 • 尝试重新起动发动机。如果发动机无法 起动，我们建议您请咨询北京现代授权 经销商。 OSQC081001 危险警告灯的功能在于向靠近或超越您车 辆的其他车辆驾驶员发出警告信息，以便 提高驾驶注意力。 当车辆需要临时停在路边时必须打开危险 警告灯。 无论点火开关在什么位置，按下危险警告 灯开关时，危险警告灯就会闪烁。危险警 告灯开关在中央仪表板上。危险警告灯工 作时，所有转向信号灯同时闪烁。 • 不论您的车辆是否处于行驶状态，此危 险警告灯皆能工作。 • 危险警告灯工作时，转向信号灯不工 作。 8-2 在交叉路口或十字路口发动机熄 火 如果在交叉路口或十字路口发动机熄火， 将档位挂入“N(空档)”档，并将车辆推 到安全地方。 08 发动机不能起动 行驶时轮胎漏气 发动机不转动或转动速度较慢 如果在行驶时轮胎漏气： • 保持车辆直线行驶，松开加速踏板逐 渐减速。切勿立即踩下制动器或试图离 开行车道，这可能会导致车辆失控，而 引发事故。当车辆速度减慢到可以安全 利用制动器时小心制动并脱离公路。驱 车尽可能远离行车道，将车辆停放在坚 固、平坦的路面上。如果车辆在分岔道 路上行驶，切勿将车辆停在两条行车道 的中间位置。 • 车辆停车时，按下危险警告灯按钮， 将档位挂入“P(驻车)”档，并牢固啮 合驻车制动器，然后将点火开关置于 [OFF]位置。 • 让所有乘员离开车辆。确定乘员站在远 离行车道的一侧。 • 按照本章稍后提供的更换轮胎说明更换 漏气的轮胎。 • 如果是自动变速器车辆，确定档位 在“N(空档)”档或“P(驻车)”档。发 动机仅在档位“N(空档)”档或“P(驻 车)”档时起动。 • 检查蓄电池连接状态，确定端子清洁且 连接牢固。 • 接通内顶灯。如果操作起动机时灯光微 暗或熄灭，说明蓄电池亏电。 不能用推动或拉动车辆的方法起动发动 详细信息请 机。否则，会导致车辆损坏。详细信息请 参考本章的“跨接起动”部分。 注意 通过推拉的方式起动发动机会导致催化转 化器过载，从而损坏废气排放控制系统。 发动机正常转动，但不起动 • 检查燃油量，根据需要加油。 如果发动机无法起动，我们建议您请咨询 北京现代授权经销商。 8-3 紧急情况 跨接起动 跨接起动不当非常危险。为避免人员受伤 或车辆损坏，请务必遵守本章的跨接起动 过程。如果您不确定正确的跨接起动方 法，务必由专业技术员或拖车服务中心来 跨接起动发动机。 警告 为了避免您或他人严重或致命人身伤害的 危险性，在蓄电池周围工作或操作蓄电池 时，请遵守下列安全注意事项： 执行蓄电池方面的操作时应仔细 阅读下面的说明。 戴上护目镜，以防止酸液飞溅到 眼睛。 确保蓄电池周围安全距离范围内 不存在任何火焰、火花或烟火。 如果酸液喷溅到眼睛里，应用清水冲洗至 少15分钟，并尽快就医。如果酸液喷溅到 皮肤上，应完全清洗喷溅到的部位。如果 感觉到疼痛或有烧灼感，应立即就医。 • 当抬起塑料外壳蓄电池时，如果外壳上 施加的压力过大，会造成蓄电池电解液 溢出。因此，用蓄电池搬运器或托住蓄 电池两侧底部抬起。 • 蓄电池冻结时，不要试图跨接起动。 • 禁止在车辆蓄电池电缆连接在蓄电池的 状态给蓄电池充电。 • 发动机点火系统在高电压下运行。在发 动机运转或点火开关处于[ON]状态下， 切勿碰触点火系统任何部件。 • 禁止跨接线的正极(+)和负极(-)相互 接触。否则，产生火花，可能会引发火 灾。 • 如果使用低电量或冰冻的蓄电池执行 跨接起动操作，蓄电池可能会破裂或爆 炸。 参考 氢气是易爆气体，蓄电池工作时 会产生氢气，如果点火会爆炸。 禁止儿童接触蓄电池。 蓄电池含有硫酸，硫酸是高腐蚀 性物质。千万不要让蓄电池酸液 溅在皮肤、眼睛、衣服等。 8-4 为了避免损坏车辆： • 仅能使用12V电源(蓄电池或跨接系统) 来跨接起动发动机。 • 不要试图采用推车起动的方法起动发动 机。 信息 如果蓄电池报废不当，会污染环 境和危害人类健康。因此，要按 照您所在地方法律和规章处理蓄 电池。 08 跨接起动程序 1. 将两辆车置于跨接线长度足够的位置， 但不允许两辆车相互接触。 2. 即使车辆处于停止状态，始终要避开发 动机舱内的冷却风扇或任何移动部件。 3. 关闭所有电气装置，如音响、灯光、暖 风&空调等。确定车辆挂入“P(驻车)” 档并啮合驻车制动器。将两辆车的电源 置于[OFF]位置。 注意 连接跨接线前，一定要正确识别正极(+) 端子和负极(-)端子，以免极性接反。 OSQC081002 4. 按照上图所示的正确顺序连接跨接线。 首先，将第一个跨接线的一端连接到本 车辆蓄电池的正极(+)端子或跨接起动 端子的红色正极(+)端子(1)上。 5. 此跨接线的另一端连接到辅助车辆蓄电 池的正极(+)端子或跨接起动端子的红 色正极(+)端子(2)上。 6. 将第二个跨接线的一端连接到辅助车辆 蓄电池的负极(-)端子或跨接起动端子 的黑色负极(-)端子(3)上。 警告 禁止将跨接线直接连接在亏电蓄电池的负 极(-)端子上。否则，可能会引起火花， 而会引发蓄电池爆炸，从而导致人身严重 伤害或车辆损坏。 7. 此跨接线的另一端连接到本车辆车身金 属件上或跨接起动端子的黑色负极(-) 端子(4)上。 除了正确连接蓄电池或跨接起动端子或 搭铁端子外，切勿让跨接线端子接触到 其它物体。在连接跨接线的状态，切勿 伏在蓄电池上。 8. 起动辅助车辆发动机，并使发动机以大 约2,000rpm的速度运转几分钟。然后起 动您车辆的发动机。发动机起动后，保 持怠速运转或车辆至少行驶30分钟，确 保您车辆的蓄电池充电量足够，以便在 发动机停止后能够正常起动。如果蓄电 池完全放电，车辆自行充电发动机需要 运转约60分钟以上。如果发动机运转时 间不足，蓄电池可能无法恢复到正常状 态。 跨接起动尝试几次之后，如果仍无法起动 发动机，可能需要进行维修。此时，请寻 求救援机构的帮助。如果造成蓄电池亏电 的原因并不明确，我们建议您将此系统有 关的所有检查、维修和更换工作交由北京 授权经销商进行。 以连接相反的顺序正确分离跨接线。 1. 从本车辆车身板件或跨接起动端子的 黑色负极(-)端子(4)上分离跨接线的一 端。 2. 从辅助车辆蓄电池的负极(-)端子或跨 接起动端子的黑色负极(-)端子(3)上分 离此跨接线的另一端。 3. 从辅助车辆蓄电池的正极(+)端子或跨 接起动端子的红色正极(+)端子(2)上分 离另一个跨接线的一端。 4. 从本车辆蓄电池的正极(+)端子或跨接 起动端子的红色正极(+)端子(1)上分离 此跨接线的另一端。 8-5 紧急情况 发动机过热 如果温度表显示发动机过热，您感觉到动 力不足，听到爆震声等，说明发动机可能 过热。如果出现上述症状，必须按照下列 程序执行： 1. 驾驶车辆离开公路，尽快在安全地方停 车。 2. 将档位挂入“P(驻车)”档，并牢固啮 合驻车制动器。如果暖风&空调控制系 统在运行状态，请关闭暖风&空调控制 系统。 3. 如果从车辆底部流出发动机冷却液，或 者从机舱盖下面喷出蒸汽，请关闭发动 机。等到发动机冷却液或蒸汽停止流出 后，打开机舱盖。如果没有明显的发动 机冷却液流失和没有蒸汽喷出，保持发 动机运转状态，检查确认发动机冷却风 扇的工作状态。如果冷却风扇停止，请 关闭发动机。 警告 发动机运转期间，将手、衣物和工具等远 离运转部件，如冷却风扇、传动皮带等， 以免造成人身伤害。 8-6 4. 检查水泵传动皮带是否断裂。 (1) 如 果 没 有 断 裂 ， 检 查 传 动 皮 带 张 力。 (2) 如果传动皮带没有任何问题，检查 是否从散热器、软管或车底泄漏发 动机冷却液(制冷系统运转时，从 车底看见微量流水是正常的)。 5. 如果水泵传动皮带损坏或发动机冷却液 泄漏，即刻关闭发动机。我们建议您将 此系统有关的所有检查、维修和更换工 作交由北京授权经销商进行。 警告 禁止在发动机和散热器 热态时打开散热器盖、 冷却液箱盖和拧下排放 螺塞。高温冷却液和蒸 汽会在压力作用下喷 出，会导致严重人身烫 伤。 关闭发动机并等待，直至发动机充分冷 却。拆卸散热器盖时要特别小心，用厚布 盖住散热器盖周围，缓慢逆时针转至第一 止动点，人员后退到安全位置，等待冷却 系统内的压力完全释放出来。当您确定所 有压力都释放时，使用厚毛巾按压盖，继 续逆时针转动进行拆卸。 08 6. 如果未能找到发动机过热的原因，等 到发动机温度恢复正常。如果冷却液流 失，向冷却液箱内小心加注冷却液至上 下限标记中间位置。 7. 要小心操作，留意是否持续有过热迹 象。如果再次发生过热，我们建议您将 此系统有关的所有检查、维修和更换工 作交由北京授权经销商进行。 参考 • 冷却液严重流失表示冷却系统存在泄 漏。我们建议您将此系统有关的所有检 查、维修和更换工作交由北京授权经销 商进行。 • 在发动机过热状态，如果猛然加注低温 冷却液，可能导致发动机缸体裂纹。因 此，为了防止损坏发动机，必须少量缓 慢加注冷却液。 8-7 紧急情况 轮胎气压监测系统(TPMS) 轮胎气压监测系统(TPMS)初始化 程序 OSQC081003 必须执行轮胎气压监测系统(TPMS)初始化 程序的情况包括： • 维修或更换轮胎(车轮)时： • 执行轮胎换位操作时； • 调整轮胎气压时； • 轮胎气压低警告灯亮时； • 维修或更换悬架系统或防抱死制动系统 (ABS)时。 (1) 轮胎气压低警告灯/[TPMS]故障警告灯 (2) [TPMS SET]按钮 说明 车辆行驶时，车辆配备的轮胎气压检测系 统(TPMS)监测和比较每个车轮和轮胎的滚 动半径和旋转特性，以此判定轮胎气压是 否符合规定。 按照规定程序执行后，按下[TPMS SET]按 钮时，轮胎气压检测系统(TPMS)启动初始 化程序，并保存当前轮胎的气压。 之后，如果1个或多个轮胎气压明显不 足，仪表盘上的轮胎气压低警告灯亮，并 显示警告信息(如有配备)。 如果轮胎气压监测系统(TPMS)存在故 障，[TPMS]故障警告灯持续闪烁。 8-8 OSQC081004 1. 将车辆停放在平坦的地面上。 2. 按照车辆标牌或驾驶位车门车身侧门框 上的轮胎气压标签所示给所有轮胎充气 至标准气压。 3. 起动发动机，并按住[TPMS SET]按钮超 过3秒钟时，就会启动轮胎气压监测系 统(TPMS)初始化程序。 自动完成初始化程序。然后检查轮胎气压 低警告灯是否闪烁4秒钟后熄灭。 轮胎气压监测系统(TPMS)执行初始化程序 时，将当前轮胎的气压保存为标准气压。 轮胎气压监测系统(TPMS)的初始化程序需 要以25km/h以上的车速驾驶车辆约20~30 分钟。 08 注意 • 如果在轮胎气压不足的状态，执行轮 胎气压监测系统(TPMS)初始化程序，此 系统可能错误监测，并且发出错误的警 报，即使轮胎气压明显不足，也可能不 会发出轮胎气压低警报。因此，必须在 所有轮胎气压符合规定值时，执行轮胎 气压监测系统(TPMS)初始化程序。 • 在需要初始化轮胎气压监测系统(TPMS) 时，如果没有进行初始化程序，轮胎气 压监测系统(TPMS)将不能正常运行。 SET]按 • 如果在车辆行驶时按下[TPMS 钮，不会启动轮胎气压监测系统(TPMS) 初始化程序。必须在车辆完全停车状 态，按下[TPMS SET]按钮，启动此系统 初始化程序。 • 必须在轮胎冷态时，检查所有轮胎的气 压，并且按需要充气。 冷态轮胎是指车辆已停放3小时，并在 这3小时内行驶距离不超过1.6公里。 轮胎气压监测系统(TPMS) 警告 充气过量或充气不足均会缩短轮胎的使用 寿命，而且会对车辆的操控性能产生不利 影响，轮胎可能会发生突发故障，从而造 成车辆失控，导致发生严重事故。 在轮胎冷态，应每个月对包括备胎在内的 每个轮胎检查一次气压，并根据车辆标牌 或轮胎气压标签上的车辆制造商推荐的气 压标准给轮胎充气。(如果有与车辆标牌 或轮胎气压标签上规定轮胎尺寸不同的 轮胎，您应确定这些轮胎的标准轮胎气 压。) 作为附加安全功能，在您的车辆上配备了 轮胎气压监测系统(TPMS)，当车辆的1个 或多个轮胎气压明显不足时，轮胎气压低 警告灯亮。因此，轮胎气压低警告灯亮 时，尽快停车并检查轮胎状态，然后给轮 胎充气至标准轮胎气压。在轮胎气压明显 不足的情况下驾驶车辆会导致轮胎过热。 轮胎气压低也会降低能量效率和胎面寿 命，影响车辆的操纵性和制动能力。 8-9 紧急情况 请注意，轮胎气压监测系统(TPMS)不能替 代正常的轮胎保养，即使轮胎气压状态没 有达到轮胎气压低警告灯亮的状态，驾驶 员有责任日常检查和保持标准轮胎气压。 本车辆配备了指示轮胎气压监测系统 (TPMS)不能正常运行的[TPMS]故障警告 灯。[TPMS]故障警告灯和轮胎气压低警 告灯组合在一起。当轮胎气压监测系统 (TPMS)检测到故障时，轮胎气压低警告 灯/[TPMS]故障警告灯闪烁约1分钟后保持 亮。如果故障继续存在，在后续将点火开 关转至[ON]位置时，继续保持此序列。 [TPMS]故障警告灯亮时，轮胎气压监测系 统(TPMS)可能不能正常检测轮胎气压，也 不能发送轮胎气压有关的信号。轮胎气压 监测系统(TPMS)发生故障的原因很多，包 括安装非胎压检测型轮胎&车轮总成，或 者进行车轮换位操作等，均能阻碍轮胎气 压监测系统(TPMS)的正常运行。 更换轮胎&车轮总成，或者进行车轮换位 操作后，一定要检查[TPMS]故障警告灯的 状态，确保轮胎气压监测系统(TPMS)保持 正常运行。 参考 如果出现下列任何情况，我们建议您将此 系统有关的所有检查、维修和更换工作交 由北京现代授权经销商进行。 1. 将点火开关转至[ON]位置或起动发动机 时，轮胎气压低警告灯/[TPMS]故障警 告灯没有亮3秒钟后熄灭。 2. [TPMS]故障警告灯保持闪烁。 8-10 轮胎气压低警告灯 [TPMS]故障警告灯亮时，就会在仪表盘 [LCD]显示屏(如有配备)上显示警告信 息，说明本车辆的1个或多个轮胎气压明 显不足。 如果警告灯亮，降低车速，禁止急转弯， 预判制动距离会增大。应尽快停车并检查 轮胎。按车辆标牌或驾驶员车门车身侧门 框上轮胎气压标签所示给轮胎充气至标准 气压。然后，按照规定程序执行轮胎气压 监测系统(TPMS)初始化程序。 如果您坚持不到维修站，或轮胎不能承载 新充的气压，请用备胎替下低压轮胎。 安装备胎后，以25km/h以上车速行驶约20 分钟时，[TPMS]故障警告灯闪烁后保持 亮，直至维修原装轮胎并替下备胎。 信息 在备胎上没有配备轮胎气压传感器。 08 [TPMS]故障警告灯 注意 如果在温暖气候里将轮胎气压调整至标准 气压，在冬季或寒冷环境，轮胎气压低警 告灯可能亮。这不表示轮胎气压监测系统 (TPMS)存在故障，而是因为降温导致轮胎 气压成比例降低所致。 从温暖地区驱车到寒冷地区或从寒冷地区 驱车到温暖地区，以及室外温度明显升高 或降低时，应检查轮胎气压并调整至标准 气压。 警告 低压损坏 如果轮胎气压明显低，会导致车辆操控不 良和行驶稳定性差，而且会延长制动距 离。 如果在轮胎气压低的状态继续驾驶车辆， 会导致轮胎过热和突发故障。 [TPMS]故障警告灯在轮胎气压监测系统 (TPMS)存在故障时闪烁约1分钟后保持 亮。 在此状态下，我们建议您将此系统有关的 所有检查、维修或更换工作交由北京现代 授权经销商进行。 参考 如果车辆在高电压输送电缆或无线电发射 区附近，如在警察局、政府集中办公区、 广播电台、军事区、机场、无线电发射塔 等附近行驶，可能[TPMS]故障警告灯闪烁 1分钟后保持亮。 如果车辆装配防滑链或使用额外的电气/ 电子设备，如平板电脑、手机充电器、 遥控器、导航系统等，会干扰轮胎气压 监测系统(TPMS)的正常运行，因而会导致 [TPMS]故障警告灯亮。 8-11 紧急情况 更换胎压监测型轮胎 如果车辆有气压低的轮胎，轮胎气压低警 告灯和低压轮胎位置指示灯亮，尽快用备 胎(如有配备)替下气压低的轮胎。我们建 议您尽快将轮胎气压监测系统(TPMS)有关 的所有检查、维修或更换工作交由北京现 代授权经销商进行。 参考 禁止使用非北京现代授权的自封式维修密 封胶维修低压轮胎或给低压轮胎充气。非 北京现代授权的轮胎密封胶可能损坏轮胎 气压传感器。 直观检查可能无法判断轮胎气压是否正 常。一定要使用优质胎压表测量轮胎气 压。请注意，轮胎热态时(较长时间行驶) 的轮胎气压测量值比轮胎冷态时的轮胎气 压测量值高。 冷态轮胎是指车辆已停放3小时，并在这3 小时内行驶距离不超过1.6公里。 测量胎压前充分冷却轮胎。将轮胎充气至 标准气压前，一定要确定轮胎已充分冷 却。 8-12 警告 • 轮胎气压监测系统(TPMS)不能向您提供 由钉子或路面碎片等外部因素导致的严 重轮胎损坏和突发轮胎损坏警告。 • 如果您感觉车辆行驶不稳，立即释放加 速踏板，并轻踩制动踏板缓慢减速，驾 驶车辆至安全地方停车。 警告 如果窜改、改装或停用轮胎气压监测系统 (TPMS)的部件，系统不能向驾驶员发出轮 胎气压低警告、轮胎气压监测系统(TPMS) 故障警告。因窜改、改装或停用轮胎气压 监测系统(TPMS)部件而导致的系统故障和 车辆损坏不在新车有限保修范围内。 08 轮胎漏气时(配备备胎) 警告 更换轮胎的操作非常危险。因此在更换轮 胎时请遵守下述操作说明，以免发生意外 事故。 注意 使用千斤顶操纵杆时要小心，应避开末端 锐边，以防伤手。 千斤顶和工具 OLF064031N 千斤顶仅在紧急换胎时使用。 逆时针转动拧下备胎固定蝶形螺栓，并拆 卸备胎。 在此位置储存轮胎时，顺时针转动拧紧轮 胎固定蝶形螺栓，牢固固定轮胎。 为了防止轮胎和车载工具在车辆行驶中发 出“咔嗒”声，必须将它们存放在正确的 位置上，并牢固固定。 OLF064004N 1. 千斤顶操纵杆 2. 千斤顶 3. 车轮螺母扳手 千斤顶、千斤顶操纵杆和车轮螺母扳手储 存在行李箱底板盖下的储物盘内。 OCB067004 如果用手难以拧下备胎固定蝶形螺栓，使 用车轮螺母扳手可轻松拧下蝶形螺栓。如 图所示插入车轮螺母扳手，并逆时针转动 拧下备胎固定蝶形螺栓。 8-13 紧急情况 车轮更换 警告 车辆在顶起状态，不注意可能从千斤顶上 滑落，导致严重或致命人身伤害。请遵守 下列安全注意事项： • 禁止进入由千斤顶支撑的车辆底部。 • 需要更换车轮时，必须驶离行车道，停 在远离交通的坚硬平坦地面上。如果您 在路边找不到坚硬平坦的地面，请联系 应急救援中心。 • 一定要使用在车辆上配备的规定千斤 顶。 • 确认车辆上指定的千斤顶顶起位置；不 要把千斤顶支撑在车辆保险杠或其它部 位上。 • 用千斤顶顶起车辆期间，禁止起动或运 转发动机。 • 用千斤顶顶起车辆期间，禁止车内乘坐 人员。 • 使儿童远离道路和车辆。 按照下述操作，更换车轮&轮胎总成： 1. 将车辆停在平坦地面上。 2. 将档位挂入“P(驻车)”档。 3. 打开危险警告灯。 4. 从车辆上取出车轮螺母扳手、千斤顶、 千斤顶操纵杆、定位销和备胎。 OSQC081005 [A]：轮挡 5. 在要更换车轮的斜对角车轮前后垫上轮 挡。 OSQC081010 6. 按照如图所示顺序，用车轮螺母扳手逆 时针转动每个车轮螺母1圈，以松动车 轮螺母。 8-14 08 9. 使用车轮螺母扳手进一步拧松所有车轮 螺母，然后用手完全拧下。从定位销上 拆卸车轮，并平放在地面上，清除车轮 安装表面和车轮上的污染物、杂质。 10. 将备胎推入双头螺栓上。 11. 插入车轮螺母并用手拧紧。 12. 逆时针转动千斤顶操纵杆，将车辆放低 至地面上。 OSQC081006 7. 将千斤顶支撑在靠近需更换车轮的指 定顶起位置上。千斤顶顶起的指定位置 是，在车架纵梁上焊接的，带有2个凹 槽的钢板。禁止将千斤顶支撑在除了指 定位置外的其它车辆部位上。否则，会 损坏车辆侧面密封或车架部件等。 OSQC081011 13. 使用车轮螺母扳手按照如图所示顺序 分几步拧紧车轮螺母。确认每个车轮螺 母均拧紧。更换车轮后，我们建议您尽 快请北京现代授权经销商按规定扭矩 拧紧车轮螺母。车轮螺母规定扭矩为 11~13kgf.m(79~94lbf.ft)。 OSQC081007 8. 将千斤顶操纵杆插入到千斤顶螺杆环 中，并顺时针转动，顶起车辆直到轮胎 刚好离地为止。确定车辆在千斤顶上保 持静态。 8-15 紧急情况 如果您有胎压表，检查轮胎气压(轮胎气 压说明请参考第2章的“轮胎和车轮”部 分)。如果轮胎气压不符合标准，慢速驾 车至最近的维修站调整至标准气压。检查 或调整轮胎气压后，不能遗漏充气阀盖。 如果不安装充气阀盖，会导致轮胎漏气。 充气阀盖丢失时，尽快购买新品。更换车 轮后，将故障轮胎紧固在备胎存放处，并 将千斤顶、车载工具稳固存放在正确的位 置上，以免在车辆行驶时发出噪声。 如果千斤顶、车轮螺母或其它设备损坏或 不良，不要试图用这些工具设备更换车 轮，必须寻求救援。 小型备胎的使用(如有配备) 小型备胎只能应急使用。安装小型备胎时 要小心驾驶，必须遵守所有的安全注意事 项。 警告 参考 • 安装备胎后尽快检查轮胎气压，调整到 规定的气压。 • 更换轮胎后，行驶里程超过50公里时， 检查车轮螺母拧紧度，按需要重新拧 紧。行驶里程超过1000公里时，重新检 查车轮螺母拧紧度。 注意 车辆的车轮螺母和双头螺栓为公制螺纹， 因此必须将拆卸车轮时拧下的螺母重新安 装回去。如果不得不更换车轮螺母时，一 定要使用公制螺纹螺母，以免损坏双头螺 栓，并确保车轮正确安装在轮毂上。我们 建议您向北京现代授权经销商咨询详细信 息。 8-16 车辆安装小型备胎行驶时，为了避免因小 型备胎突发故障而导致车辆失控，请遵守 下列安全注意事项： • 仅在紧急情况下使用小型备胎。 • 禁止车速大于80km/h。 • 不要超过小型备胎侧壁上标记的额定载 荷或承载量。 • 不要使用小型备胎进行轮胎换位。应尽 快维修原装轮胎或更换新轮胎替下小型 备胎，以免小型备胎突发故障。 • 在任何驾驶模式下，禁止急加速或急减 速(0 速(0  40km/h)。否则，可能导致分动 器油泄漏。 08 车辆装配小型备胎行驶时： • 安装小型备胎后，及时检查轮胎气压。 小型备胎的气压应为420kPa(60psi)。 • 装配小型备胎的车辆，禁止在自动洗车 间洗车。 • 本车辆的小型备胎是专为您的车辆设计 的，因此禁止在其它车辆上使用。 • 小型备胎的胎面寿命比普通轮胎短。定 期检查您的小型备胎。小型备胎胎面磨 损严重或其它损坏时，必须更换相同规 格轮胎，并装配在本车辆原装小型备胎 车轮上。 • 禁止在车辆上同时装配1个以上的小型 备胎。 • 车辆装配小型备胎行驶时，禁止拖动挂 车。 参考 维修并重新安装原装轮胎&车轮时，必须 按规定扭矩拧紧车轮螺母。车轮螺母的规 定扭矩为11~ 定扭矩为11 ~13kgf.m(79 13kgf.m(79~ ~94lbf.ft)。 注意 车辆装配小型备胎行驶时，为了避免损坏 小型备胎和车辆，必须遵守下列安全注意 事项： • 一定要慢速驾车以免发生危险，如遇到 凹坑、障碍物等。 • 避免驾车驶过障碍物。小型备胎的轮胎 直径比通用轮胎的直径小，从而使离地 间隙减小了约25毫米(1英寸)。 • 不要在小型备胎上使用轮胎防滑链。因 为小型备胎的尺寸较小，不能正常装配 轮胎防滑链。 • 本车辆的小型备胎禁止使用在非规定车 轮上，而且不能在小型备胎轮辋上装配 标准轮胎、防滑轮胎、车轮护盖或装饰 环等。 8-17 紧急情况 拖车 拖车服务 注意 • 禁止在前轮着地的状态拖车。否则会损 坏车辆。 OSQC081014 • 禁止用吊链式设备吊起车辆。使用车轮 升降机或平板车。 OSQC081012 [A]：移动台车 需要紧急拖车时，我们建议您将此项工作 交由北京现代授权经销商或专业拖车服务 中心来进行。 一定要使用正确的举升和拖车程序，以免 损坏车辆。推荐您使用移动台车或平板车 进行拖车或运输。 可在后轮着地(没有移动台车)和前轮离地 的状态拖车。 如果承载车轮或悬架损坏，或者在前轮着 地的状态拖车，必须在前轮下垫上移动台 车。 使用专业拖车装置拖车，而无移动台车 时，必须抬起车辆前部，而非后部。 8-18 OSQC081013 08 拆卸式牵引挂钩 OSQC081015 在无移动台车状态紧急拖车时： 1. 释放电控驻车制动器(EPB)，关闭发动 机。 2. 将点火开关置于[OFF]位置。 3. 踩下制动踏板，并将档位挂入“N(空 档)”档。 4. 将点火开关置于[ACC]位置。 OSQC091026 1. 打开行李箱盖，并从工具箱中拿出牵引 挂钩。 注意 如果没有将档位挂至“N(空档)”档，会 严重损坏变速器。 OSQC081008 2. 用钥匙撬开盖板上的矩形孔，并拆卸孔 盖。 3. 将牵引挂钩插入到孔中，并顺时针转 动，直至牵引挂钩完全固定不动。 4. 使用完后，拆卸牵引挂钩，并安装牵引 挂钩孔盖。 8-19 紧急情况 紧急拖车 注意 前 拖车时，驾驶员必须在被拖车辆上进行转 向、制动操作。禁止驾驶员除外的其他乘 员乘坐在车辆内。 OSQC081009 如果必须拖车，我们建议您将此项工作交 由北京现代授权经销商或专业拖车服务中 心来进行。 如果在紧急情况下没有适用的拖车装置， 可以临时将牵引绳连接在车辆前部的紧急 牵引挂钩上拖车。 使用牵引绳拖车时，必须保持高度警惕， 需要驾驶员在被拖车辆上操控方向盘和制 动器。 只能在硬面公路上进行短距离低速拖车。 且车轮、车桥、传动系、方向盘和制动器 都必须处于良好状态。 8-20 必须严格遵守下列紧急拖车安全注意事 项： • 将点火开关置于[ACC]位置，方向盘开 锁。 • 将档位挂入“N(空档)”档。 • 释放驻车制动器。 • 因为制动助力器不工作，制动性能下 降，踩下制动踏板时必须施加比平常更 大的力量。 • 因为动力转向系统不工作，转动方向盘 时必须施加比平时更大的力量。 • 牵引车的重量必须比被拖车辆重。 • 两辆车上的驾驶员应频繁互通信息。 • 在牵引车辆之前，检查并确定牵引挂 钩、牵引绳良好。 • 将牵引绳牢固系在牵引挂钩上。 • 牵引车辆时，禁止猛拉。应施加稳定且 均匀的拉力。 08 参考 OSQC081016 • 拖车牵引绳长度应小于5米。在拖车牵 引绳中间系上白布或红布(宽度约30厘 米)，以便识别。 • 小心驾驶，使拖车牵引绳保持紧绷状 态。 • 拖车前，在车辆底部检查是否漏油等。 如果自动变速器油漏油，必须使用平板 车或移动台车拖车或运输。 拖车时，为了避免车辆损坏，遵守下列安 全注意事项： • 使用牵引挂钩拖车时尽可能向前直拉， 禁止大斜角拉动，更不能垂直拉动。 • 当车辆陷在泥浆、沙石中或其它不能依 靠自身动力驶出的困境时，不要企图利 用牵引挂钩拖车。 • 拖车时，为了防止智能变速器和双离合 变速器损坏，车速不能超过15km/h，且 拖车距离必须在1.5公里内。 • 双离合变速器/智能变速器车辆必须在 没有漏油的状态正常拖车。因此，必须 检查变速器油是否泄漏。如果在变速器 漏油状态拖车，会导致变速器严重损 坏。 参考 拖车时，车辆起步、驾驶期间保持拖车牵 引绳的绷紧状态，并施加缓慢渐进拉力。 否则，会导致牵引绳、牵引挂钩或车辆损 坏。 8-21 紧急情况 紧急物品(如有配备) 在车辆中配备某些紧急物品，可以在您遇 到紧急情况时帮助您解决问题。 灭火器 如果发生小火灾，而且您熟悉灭火器的使 用方法，请小心采取下列步骤： 1. 拉出灭火器顶部的安全销。请不要突然 按压手柄。 2. 将喷嘴瞄准起火点。 3. 站在距离火花约2.5米远的地方挤压手 柄，喷射灭火剂。如果释放手柄，灭火 器就会停止喷射。 4. 把喷嘴朝向火苗来回扫射。火苗熄灭 后，仔细进行观察，以防复燃。 急救箱 急救箱中有剪刀、绷带和胶布等物品，能 在第一时间对伤员进行急救。 三角反射板 在发生紧急情况，如车辆由于故障而停在 路边时，将三角警示板放在车辆后方，以 向接近的车辆驾驶员发出警告。 8-22 胎压表(如有配备) 通常，轮胎在日复一日的使用过程中，气 压会降低。您可能必须定期进行充气，这 种现象不表示轮胎漏气，而说明轮胎正常 磨损导致的。一定要在轮胎冷却时检查轮 胎气压，因为轮胎气压会随着温度的上升 而增加。 执行下列程序，检查轮胎气压： 1. 拧松轮胎轮辋上的充气阀盖。 2. 将胎压表按到轮胎充气阀上并按住。在 开始时会逸出一些空气，如果您没有紧 按胎压表，则会逸出更多空气。 3. 按压应牢固、无泄漏方能启动胎压表。 4. 读取胎压表上的轮胎气压读数，判定轮 胎气压是否过高或过低。 5. 按规定气压标准调整轮胎气压。请参考 第2章的“轮胎和车轮”部分。 6. 重新安装充气阀盖。 9. 保养 发动机舱.................................................... 9-3 保养服务.................................................... 9-4 车主的责任........................................................ 9-4 车主保养安全注意事项.............................................. 9-4 车主保养.................................................... 9-5 车主保养程序...................................................... 9-5 定期保养服务................................................ 9-7 定期保养时间表-汽油发动机......................................... 9-8 定期保养时间表-汽油发动机(续)..................................... 9-9 定期保养时间表-汽油发动机(续) ................................... 9-10 定期保养时间表-汽油发动机(续).................................... 9-11 恶劣行驶条件下保养时间表-汽油发动机.............................. 9-12 定期保养项目说明........................................... 9-14 发动机机油................................................. 9-16 发动机机油量检查................................................. 9-16 发动机机油和机油滤清器检查....................................... 9-18 发动机冷却液............................................... 9-19 冷却液量检查..................................................... 9-19 冷却液更换 ...................................................... 9-21 制动油/离合器油............................................ 9-22 制动油/离合器油量检查............................................ 9-22 挡风玻璃清洗液............................................. 9-23 挡风玻璃清洗液量检查............................................. 9-23 空气滤清器................................................. 9-24 空气滤清器更换................................................... 9-24 空调滤清器................................................. 9-26 空调滤清器检查................................................... 9-26 空调滤清器更换................................................... 9-26 雨刮器片................................................... 9-27 雨刮器片检查..................................................... 9-27 雨刮器片更换..................................................... 9-27 蓄电池..................................................... 9-29 最佳蓄电池保养方法............................................... 9-29 9 蓄电池容量标签................................................... 9-31 蓄电池充电....................................................... 9-31 需要重新设置的系统和设备......................................... 9-32 轮胎和车轮................................................. 9-33 轮胎保护......................................................... 9-33 冷态下标准轮胎气压............................................... 9-33 检查轮胎气压..................................................... 9-34 轮胎换位......................................................... 9-35 车轮定位和轮胎动平衡............................................. 9-35 轮胎更换......................................................... 9-36 车轮的更换....................................................... 9-37 轮胎牵引力....................................................... 9-37 轮胎保养......................................................... 9-37 轮胎侧壁标签..................................................... 9-37 低扁平比轮胎..................................................... 9-41 保险丝..................................................... 9-42 车内保险丝更换................................................... 9-43 发动机舱保险丝更换............................................... 9-43 保险丝/继电器盒说明.............................................. 9-45 灯泡....................................................... 9-47 大灯、宽灯、转向信号灯和日间行车灯灯泡更换....................... 9-48 侧面转向灯更换................................................... 9-48 后组合灯灯泡更换................................................. 9-49 高位制动灯更换................................................... 9-52 牌照灯灯泡更换................................................... 9-52 车内灯光更换..................................................... 9-53 外观保养................................................... 9-54 外饰的保养....................................................... 9-54 内饰的保养....................................................... 9-60 排放控制系统............................................... 9-63 9 09 发动机舱 „ Smartstream G1.5 T-GDi 车辆的实际发动机舱配置可能与图示有差别。 OSQC091001 1. 发动机冷却液箱 2. 制动油/离合器油储油罐 3. 空气滤清器 4. 发动机机油油尺 5. 发动机机油加油口盖 6. 挡风玻璃清洗液储液箱 7. 保险丝盒 8. 蓄电池 9. 散热器盖 9-3 保养 保养服务 对车辆进行任何保养或检查程序时，必 须谨慎进行操作，遵守各项安全注意事 项，以避免严重人身伤害或车辆损坏。 我们建议您将北京现代汽车的所有维护 保养工作和检查、更换、调整等维修工 作交由北京现代授权经销商进行。北京 现代授权经销商符合北京现代汽车公司 高服务质量标准并能向北京现代汽车公 司寻求技术支持，从而能向您提供高品 质服务满意度。 车主的责任 保养服务和记录的保存是车主的责任。 您应保存您的车辆保养记录，以证明您 的车辆按照下述定期保养时间表进行了 正确的维护保养，并且需要此保养记录 证明您遵守了车辆保修条款中的维护和 保养要求。 详细的保修信息请参考质量保证书。 由于保养不正确或缺乏保养导致的维 修、调整请求不在保修范围内。 9-4 车主保养安全注意事项 对车辆的不正确、不完全或不适当的保 养和维修，会造成车辆系统故障，从而 引发意外事故，导致严重或致命人身伤 害或车辆损坏。在本章节中仅对易保养 项目提供说明。我们建议您将本车辆有 关的所有维护保养、检查、维修和更换 工作交由北京现代授权经销商进行。 您的北京现代汽车禁止进行任何形式的 改装。对北京现代汽车的任何改装会对 车辆的安全性、耐久性和性能产生严重 影响，而且会违反北京现代汽车的有限 保修条款。 参考 车辆保修期内，车主的不正确保养会影 响保修条款。详细信息请参考随车提供 的质量保证书。如果您不能确定某些保 养或维修程序，我们建议您将您车辆的 所有维护保养、检查、维修和更换工作 交由北京现代授权经销商进行。 09 车主保养 警告 车辆保养操作不当，会导致严重人身伤 害或车辆损坏。如果不熟悉车辆保养操 作，缺乏充足的知识和经验或没有合适 的工具和设备，我们建议您将车辆维护 保养有关的所有工作交由北京现代授权 经销商进行。执行维护和保养程序时， 请遵守下列安全注意事项： • 将车辆停放在平坦地面上。将档位 挂入“P(驻车)”档，牢固啮合驻车 制动器，并将点火开关置于[LOCK/ OFF]位置。 • 在轮胎的前/后挡上轮挡，以免车辆 移动。 • 除去能卷入运转部件的宽松衣物、 所有饰品。 • 如果必须在发动机运转状态执行保 养操作，请在户外开放区域或通风 良好的场地上进行。 • 确保在蓄电池、燃油供给系统周围 安全距离范围内不存在任何火焰、 火花或烟火。 下述内容是车主或北京现代授权经销商 应频繁对车辆进行的检查和检验程序， 这些有助于确保行车安全和车辆操控可 靠性。 如果发现任何异常现象，我们建议您将 本车辆有关的所有维护保养、检查、维 修和更换工作交由北京现代授权经销商 进行。 这些维护保养检查通常不在新车有限保 修范围内，车主应支付保养工时、使用 部件和油液的费用。 车主保养程序 停车加油时： • • • • 检查发动机冷却液量。 检查挡风玻璃清洗液量。 检查轮胎气压是否符合标准。 检查散热器和冷凝器。 检查散热器和冷凝器前部是否清 洁，是否被树叶、污垢或昆虫等堵 塞。 如果上述任何部件过脏或不确定其 状态，我们建议您将本车辆有关的 所有维护保养、检查、维修和更 换工作交由北京现代授权经销商进 行。 警告 如果发动机处于热态，检查发动机冷却 液时要小心。如果高温冷却液喷出，会 导致严重人身烫伤。 9-5 保养 车辆行驶时： • 注意车辆排气的噪声或排气味道是 否有变化。 • 检查方向盘是否振动。并注意转向 力是否增加、方向盘是否松动及方 向盘直前位置是否有变化。 • 注意车辆行驶在畅通平坦路面上 时，是否经常有轻微转向或“跑 偏”现象。 • 停车时，倾听并检查是否有异常声 音、跑偏、制动踏板行程增加或制 动踏板“踩踏困难”等现象。 • 如果变速器工作中出现打滑或工作 状态有变化，应检查变速器油量。 • 检查自动变速器“P(驻车)”档功 能。 • 检查驻车制动器。 • 检查车辆底部是否有漏液现象(制冷 系统运行时或运行后少量滴水是正 常现象)。 至少每月一次： • 检查发动机冷却液量。 • 检查所有车外灯光的工作状态，包 括制动灯、转向信号灯和危险警告 灯。 • 检查所有轮胎包括备胎的气压或 轮胎磨损、不均匀磨损以及损坏情 况。 • 检查车轮螺母是否松动。 9-6 至少每年二次 (如每年的春季和秋季)： • 检查散热器、加热器和空调软管是 否泄漏或损坏。 • 检查挡风玻璃喷水器的喷射情况 和雨刮器的工作情况。并用干净的 布沾上挡风玻璃清洗液清洁雨刮器 片。 • 检查大灯对光。 • 检查消声器、排气管、隔热板和固 定夹。 • 检查安全带佩戴合适度和及其功 能。 至少每年一次： • • • • • • • 清洁车身、车门排气孔。 润滑车门铰链、机舱盖铰链。 润滑车门碰锁、机舱盖碰锁。 润滑车门橡胶密封条。 润滑车门限位器。 检查空调系统。 检查和润滑自动变速器链杆系和控 制系。 • 清洁蓄电池和端子。 • 检查制动油量。 09 定期保养服务 如果车辆在正常行驶条件下行驶而无下列条件，按照定期保养时间表进行保养。 如果出现下列任何条件，按照恶劣行驶条件下保养时间表进行保养。 • 在正常温度环境下，经常短距离驾驶不到8公里，或在寒冷环境下，经常短距离 驾驶不到16公里。 • 经常过度发动机怠速运转或长距离低速行驶。 • 经常在颠簸、多尘、泥泞、未铺砌、砾石或遍布盐的公路上行驶。 • 经常在有盐粉或其它腐蚀性物质的地区或寒冷地区行驶。 • 经常在多尘地区行驶。 • 经常在交通严重堵塞的公路上行驶。 • 经常在上坡、下坡或山区道路上行驶。 • 经常牵引挂车或露营车，或者在车顶行李架上装载重货行驶。 • 将车辆当巡逻车、出租车、商用车或拖车来使用。 • 经常高速行驶、急加速/急减速驾驶。 • 经常停-走行驶。 • 使用了非规定规格发动机机油(矿物油、半合成油、低级规格等)。 如果车辆行驶条件满足上述任何条件，应早于定期保养时间表中保养周期进行检 查、更换或加注操作。在表中显示的保养时间或里程后，再恢复至定期保养周 期。 信息 • 发动机运转时正常消耗机油。因此，必须定期检查机油量。 • 发动机正常工况下的机油更换周期是基于使用推荐规格发动机机油而定的。如 果使用非规定规格机油，必须按照恶劣行驶条件下保养时间表检查和更换发动 机机油。 9-7 9-8 10 15 英里×1,000 公里×1,000 R I 60 40 48 75 50 60 I 每160,000公里更换 R R I 90 60 72 R 105 70 84 I R I 120 80 96 I：检查，如有必要进行调整、修正、清洁或更换。 R：更换或变换。 *1 : 定期检查交流发电机、空调压缩机传动皮带(如有配备)的状态和张力，必要时调整张力或更换新品传动皮带。 *2 : 每500公里或开始长途旅行前检查发动机机油量和泄漏情况。 *3 : 如果没有符合欧洲燃油标准(EN228)的燃油或包括燃油添加剂的等效品，建议添加燃油添加剂。可以从北京现代授权经销商处购 买燃油添加剂，并获得有关燃油添加剂的使用信息。禁止混合其它燃油添加剂。 *4 : 为了便利，在您保养其它项目时优先于此项目的保养周期更换此项目。 燃油蒸气软管和燃油箱盖 火花塞*4 R 每10,000公里或6个月添加 空气滤清器 R 45 30 36 月数或行驶里程，以先到者为准 燃油添加剂*3 I 30 20 24 每5,000公里或6个月更换 R 12 月数 发动机机油和机油滤清器*2 传动皮带*1 保养项目 保养周期 定期保养时间表-汽油发动机 保养 I I 90 60 72 I I I R I I I I 105 70 84 I I I I R I 120 80 96 I：检查，如有必要进行调整、修正、清洁或更换。 R：更换或变换。 *5 : 燃油滤清器不需要保养，但本定期保养时间表建议，根据燃油品质必要时定期检查。如果存在重要的安全隐患，如燃油流动受 阻、振动、动力损失、起动困难等故障，无论保养周期如何，立即更换燃油滤清器，详细信息请咨询北京现代授权经销商。 *6 : 加注冷却液时，只能使用合格冷却液混合物，禁止在出厂时添加的冷却液中混合硬水。冷却液混合物不当会导致发动机严重故障 或损坏。 *7 : 需要等级发动机机油。如果使用较低等级发动机机油(包括半合成矿物油)，必 须按照恶劣行驶条件下保养时间表更换发动机机油和机油滤清器。 I I R 蓄电池状态 I 75 50 60 初次，200,000公里或120个月更换， 之后，每40,000公里或24个月更换 I I I R I 60 40 48 每天检查“冷却液量和泄漏情况”， 更换传动皮带或正时皮带时检查“水泵” 45 30 36 月数或行驶里程，以先到者为准 发动机冷却液*6 活性炭罐 燃油箱空气滤清器 冷却系统 燃油管路、软管和连接部位 I 30 I 15 公里×1,000 20 燃油滤清器*5 10 英里×1,000 24 I 12 月数 真空软管 保养项目 保养周期 定期保养时间表-汽油发动机(续) 09 9-9 9-10 I 制动油/离合器油 制动盘、制动块 I：检查，如有必要进行调整、修正、清洁或更换。 R：更换或变换。 I I 转向齿条、链杆系和防尘套 驱动轴和防尘套 I 鼓式制动器和摩擦片 I I I 驻车制动器 I I I 制动踏板，离合器踏板 I 30 20 I 15 公里×1,000 I 10 英里×1,000 24 所有电气系统 12 月数 制动管路、软管和连接部位 保养项目 保养周期 定期保养时间表-汽油发动机(续) I I I I 45 30 36 I I I I I I I I I 60 40 48 I I I I 75 50 60 月数或行驶里程，以先到者为准 I I I I I I I I I 90 60 72 I I I I 105 70 84 I I I I I I I I I 120 80 96 保养 I I I I I I I I I I I I I 75 50 60 I：检查，如有必要进行调整、修正、清洁或更换。 R：更换或变换。 不需要检查，不需要维护 I 空调压缩机 I I I 60 40 48 每10,000公里或12个月更换 I 空调制冷剂 I I I 45 30 36 月数或行驶里程，以先到者为准 双离合变速器油 I I 30 20 24 空调滤清器 I 车身和底盘上的螺栓和螺母 15 公里×1,000 前悬架球节 10 英里×1,000 I 12 月数 轮胎(气压&胎面磨损) 保养项目 保养周期 定期保养时间表-汽油发动机(续) I I I I I 90 60 72 I I I I I 105 70 84 I I I I I 120 80 96 09 9-11 9-12 R R R R 空气滤清器 火花塞 双离合变速器油 保养操作 发动机机油和机油滤清器 保养项目 每5,000公里或3个月更换 保养周期 每120,000公里更换 根据行驶条件早于定期保养周期更换 根据行驶条件早于定期保养周期更换 I：检查，如有必要进行调整、修正、清洁或更换 R：更换或变换。 车辆经常在恶劣行驶条件下行驶时，必须更频繁维护保养下列项目。 可参考下表提供的保养周期。 恶劣行驶条件下保养时间表-汽油发动机 C、D、E、F、G、H、I、J C、D、E、F、G、H、I、J C、E A、B、C、D、E、F、G、H、I、J、K、L 行驶条件 保养 I I I I I R 前悬架球节 制动盘、制动块、制动钳、制动器转子 鼓式制动器和摩擦片(如有配备) 驻车制动器 驱动轴和防尘套 空调滤清器 保养周期 C、E C、D、E、F、G、H、I、J C、D、G、H C、D、E、G、H C、D、E、G、H C、D、E、F、G C、D、E、F、G 行驶条件 G. 经常在上坡、下坡或山区道路上行驶。 H. 经常牵引挂车或露营车，或者在车顶行李架上装载重货行 驶。 I. 将车辆当巡逻车、出租车、商用车或拖车来使用。 J. 经常高速行驶、急加速/急减速驾驶。 K. 频繁停-走行驶。 L. 使用了非规定规格发动机机油(矿物油、半合成油、低级 规格等)。 根据行驶条件早于定期保养周期更换 根据行驶条件早于定期保养周期检查 根据行驶条件早于定期保养周期检查 根据行驶条件更频繁地检查 根据行驶条件更频繁地检查 根据行驶条件早于定期保养周期检查 根据行驶条件早于定期保养周期检查 恶劣行驶条件 A. 在正常温度环境下，经常短距离驾驶不到8公里，或在寒 冷环境下，经常短距离驾驶不到16公里。 B. 经常过度发动机怠速运转或长距离低速行驶。 C. 经常在颠簸、多尘、泥泞、未铺砌、砾石或遍布盐的公路 上行驶。 D. 经常在有盐粉或其它腐蚀性物质的地区或寒冷地区行驶。 E. 经常在多尘地区行驶。 F. 经常在交通严重堵塞的公路上行驶。 I 保养操作 转向齿条、链杆系、防尘套 保养项目 09 9-13 保养 定期保养项目说明 发动机机油和机油滤清器 按照定期保养时间表中的保养周期更换 发动机机油和机油滤清器。如果经常 在恶劣行驶条件下驾驶车辆，需早于定 期保养周期更换发动机机油和机油滤清 器。 传动皮带 检查传动皮带是否龟裂、掉块、过度磨 损或油饱和，按需要更换损坏的部件。 为了保持皮带张力，定期检查传动皮带 张力，必要时进行调整。 注意 检查传动皮带时，将点火开关置于 [LOCK/OFF]或[ACC]位置。 燃油滤清器 如果燃油滤清器阻塞，不仅车辆动力受 限，而且还会造成发动机起动困难等各 种不良问题，甚至会导致发动机排气系 统损坏。 如果因环境等因素导致燃油箱内杂质积 聚过多，必须频繁更换燃油滤清器。 安装新品燃油滤清器后，起动发动机并 运转几分钟，检查各连接部位是否漏 油。我们建议您将燃油滤清器有关的所 有维护保养、检查、维修和更换工作交 由北京现代授权经销商进行。 9-14 燃油管路、燃油软管及连接部 位 检查燃油管路、燃油软管及连接部位是 否漏油或损坏。我们建议您将燃油管 路、燃油软管和连接有关的所有维护保 养、检查、维修和更换工作交由北京现 代授权经销商进行。 燃油蒸气软管和燃油箱盖 按照定期保养时间表中的保养周期检查 蒸汽软管和燃油箱盖。必须更换纯正品 蒸气软管和燃油箱盖。 空气滤清器 我们建议您将空气滤清器有关的所有维 护保养、检查、维修和更换工作交由北 京现代授权经销商进行。 火花塞 必须使用正确热值火花塞。 安装部件时，一定要使用软布擦去点火 线圈防尘套底部内外侧和火花塞绝缘体 上的异物，以免污染火花塞绝缘体。 警告 发动机过热时禁止分离或检查火花塞， 否则会烫伤您。 09 气门间隙 检查气门噪声和/或发动机振动是否过 大，如有必要进行调整。我们建议您将 此系统有关的所有工作交由北京现代授 权经销商进行。 冷却系统 检查冷却系统的部件，如散热器、冷却 液箱、软管及连接部位是否泄漏或损 坏。按需要更换损坏的部件。 转向器、链杆系和防尘套/下臂 球节 在停车和发动机关闭状态，检查方向盘 自由间隙是否符合标准， 转向链杆系是否弯曲或损坏，转向器防 尘套和球节是否变质、龟裂或损坏。按 需要更换损坏的部件。 驱动轴和防尘套 发动机冷却液 检查驱动轴、防尘套和卡箍是否龟裂、 变质或损坏。按需要更换损坏的部件或 补充润滑脂。 按照定期保养时间表中的保养周期更换 冷却液。 空调制冷剂/压缩机 双离合变速器油 检查空调管路和连接部位是否泄漏或损 坏。 按照定期保养时间表中的保养周期检查 双离合变速器油。 制动软管和管路 检查制动管路路径是否正确，制动软管 和导管是否龟裂、磨损、变质等，是否 有泄漏现象，按需要更换损坏的部件。 制动油/离合器油 检查制动油/离合器油储油罐中的制动 油/离合器油量。油量应在储油罐侧面[ 上(MAX)]与[下(MIN)]标记之间。仅能 使用符合DOT3或DOT4规格的液压制动 油/离合器油。 驻车制动器 检查驻车制动系统。 悬架固定螺栓 检查悬架连接部位是否松动或损坏，按 规定扭矩重新拧紧。 9-15 保养 发动机机油 发动机机油量检查 发动机机油的作用是润滑、冷却发动机和 操作发动机配备的各种液压执行器。发动 机运转时，机油消耗是正常现象，因此， 必须定期检查和补充发动机机油，并按照 定期保养时间表中的保养周期更换发动机 机油，以免机油性能恶化。 遵守下列程序，检查发动机机油。 1. 遵守机油制造商全部安全注意事项。 2. 一定要把车辆停在平坦地面上，将档 位挂入“P(驻车)”档并啮合驻车制动 器，在车轮前后挡上轮挡，以防车辆移 动。 3. 起动发动机，预热发动机至正常工作温 度。 4. 关闭发动机，打开机油加油口盖，拉出 油尺。等待约15分钟，使机油流回油底 壳。 5. 擦干净油尺，然后完全插回去。 9-16 OSQC091034 6. 再拉出油尺检查机油量，机油量应在 [上(F)]与[下(L)]标记之间。 参考 • 补充发动机机油时，不要过量，否则会 损坏发动机。 • 加注发动机机油时，避免将机油溅洒在 发动机部件和车身表面上。如果发动机 机油滴到发动机舱上，请立即擦去。 • 当您擦拭机油标尺时，必须使用干净的 布擦拭。如果任何杂质进入发动机内, 会导致发动机早期磨损或损坏。 09 参考 OSQC091003 7. 如果机油量低于[下(L)]标记，应补充 机油至[上(F)]标记位置。 加注发动机机油时使用漏斗，以免机油溅 洒到发动机舱部件上。 仅能使用规定规格发动机机油。(请参考 第2章“推荐油液型号和容量”部分。) 为了避免发动机损坏： • 加注发动机机油时，避免将机油溅洒在 发动机部件和车身表面上。如果溅洒， 立即清洁。 • 在新车磨合期间，发动机机油消耗量会 比较大，这种情况在行驶里程6,000公 里后逐渐恢复正常状态。 • 驾驶习惯、气候条件、交通状况、机 油品质等因素均会影响机油消耗量。因 此，建议您定期检查发动机机油量，按 需要进行补充。 9-17 保养 发动机机油和机油滤清器检查 信息 如果发动机机油不足导致机油压力低，发 动机机油压力低(( 动机机油压力低 ) 警告灯亮。此外， 启动强化发动机保护系统，限制发动机动 力。如果在这种情况下继续驾驶车辆，发 动机故障警告灯(( 动机故障警告灯 ) 亮。如果发动机机 油压力恢复，发动机机油压力低警告灯熄 灭，并关闭强化发动机保护系统。 注意 • 我们建议您将发动机机油和滤清器有关 的所有维护保养、检查、维修和更换工 作交由北京现代授权经销商进行。 • 如果超过定期保养时间表中规定的发动 机机油更换周期，发动机机油性能会逐 步恶化，从而影响发动机性能和使用寿 命。因此，必须按照定期保养时间表中 的保养周期更换发动机机油和机油滤清 器。 • 必须使用规定规格发动机机油和机油 滤清器，以保持最佳发动机性能。如果 使用非规定规格发动机机油和机油滤清 器，必须按照恶劣行驶条件下保养时间 表更换发动机机油和机油滤清器。 • 定期更换发动机机油的保养时间表是， 为了防止机油变质而设置的，与机油消 耗量无关。定期检查机油量和按需要补 充机油。 9-18 起动发动机后，发动机机油温度会在短时 间内上升到工作温度。在操作过程中， 如果不注意会造成灼伤。因此，请在发动 机充分冷却后，执行发动机机油更换等操 作。 警告 皮肤持续长时间接触用过的发动机机油， 可能导致皮肤过敏或皮肤癌。使用过的发 动机机油含有可致癌的化学物质，这已通 过实验证实可导致实验动物致癌。因此， 处理完机油后，应立即用肥皂和温水彻底 洗手，保护皮肤。 09 发动机冷却液 高压冷却系统冷却液箱内加注可全年使用 的防冻冷却液，车辆出厂时在冷却液箱内 已添加了规定量冷却液。 每年至少在冬天临近前或行驶至较寒冷的 地区前检查一次防冻液情况和冷却液浓 度。 冷却液量检查 参考 • 在发动机过热状态，如果猛然加注低温 冷却液，可能导致发动机缸体裂纹。因 此，为了防止损坏发动机，必须少量缓 慢加注冷却液。 • 当发动机冷却液不足时，严禁运转发动 机。否则，会导致水泵故障，甚至导致 发动机粘缸。 OSQC091004 警告 发动机散热器盖/冷却液箱盖的 拆卸 • 禁止在发动机和散热器热态时打开发动 机散热器盖、冷却液箱盖和拧下排放螺 塞。 否则，可能导致发动机冷却系统或发动 机损坏，而且高温冷却液和蒸汽会导致 严重人身伤害。 • 关闭发动机并等待，直至发动机充分冷 却。拆卸散热器盖、冷却液箱盖时要特 别小心。用厚布盖住散热器盖、冷却液 箱盖周围，缓慢逆时针转至第一个止动 点。然后人员后退到安全位置，等待冷 却系统内的压力完全释放出来。 当确定所有压力都释放时，使用厚毛巾 按压盖，继续逆时针转动进行拆卸。 • 即使发动机不工作，也禁止在发动机和 散热器热态时拆卸发动机散热器盖/冷 却液箱盖或排放塞。否则，高温冷却液 和蒸汽会在压力作用下喷出，会导致严 重人身伤害。 9-19 保养 警告 冷却风扇电机根据发动机冷却液温度、制 冷剂压力和车速进行控制。 冷却风扇电机有时即使在发动机不运转时 也工作。在冷却风扇叶片附近作业时要保 持高度谨慎，避免转动的风扇叶片伤害 您。使手、衣物和工具等远离运转的冷却 风扇叶片。 在发动机舱工作时，除了需要在发动机运 转状态进行检查外，始终将点火开关置于 [OFF]位置，并分离蓄电池负极(-)端子电 缆。否则，冷却风扇可能会自动运转。 推荐的发动机冷却液 • 加注冷却液时，只能使用去离子水，禁 止在出厂时添加的冷却液中混合硬水。 冷却液混合物不当会导致发动机严重故 障或损坏。 • 您车辆发动机有铝合金部件，应使用磷 酸盐基-乙二醇冷却液防腐和防冻。 • 禁止使用含有乙醇或甲醇的冷却液或将 其与规定冷却液混合使用。 • 不要使用浓度超过60%或低于35%的防冻 冷却液，否则会降低防冻冷却液的保护 和防冻效果。 有关混合比例请参考下表： 环境温度 混合百分比(体积) 防冻剂 水 -15°C 35 65 -25°C 40 60 -35°C 50 50 -45°C 60 40 信息 混合比例为50%水和50%防冻剂的冷却液， 由于两者体积相同是最容易混合的方法。 可以使用的最低温度为-35°C。 9-20 09 冷却液更换 我们建议您将冷却液有关的所有维护保 养、检查、维修和更换工作交由北京现代 授权经销商进行。 参考 为了防止损坏发动机部件，加注冷却液 前，在发动机散热器盖、冷却液箱盖周围 放置厚毛巾，以免溢出的冷却液流入发电 机等发动机电子/电气部件内。 警告 不可将发动机冷却液或防冻剂加入到挡风 玻璃清洗液储液箱中。 发动机冷却液喷到挡风玻璃上会严重影响 驾驶员的视野，从而造成车辆失控，而引 发意外事故，或者损坏车身漆面及装饰。 9-21 保养 制动油/离合器油 制动油/离合器油量检查 信息 拆卸制动油/离合器油储油罐盖前，必须 清洁储油罐盖和加油口周围。仅能使用在 密封容器中保存的DOT3或DOT4制动油/离 合器油。 警告 切勿使制动油喷溅到眼中。如果制动油喷 溅到眼睛里，应用清水冲洗至少15分钟， 并尽快就医。 OSQC091005 定期检查储油罐内的油量。油量应在储油 罐侧[上(MAX)]与[下(MIN)]标记之间。 在拆下储油罐盖及加注制动油前，彻底清 洁储油罐盖周围，以免污物侵入污染制动 油。 如果制动油量不足，补充规定规格制动油 至[上(MAX)]标记位置。油量会随着行车 里程的增加而下降。这是与制动块(摩擦 片)的磨损量有关的正常现象。 如果制动油量下降异常，我们建议您将制 动系统有关的所有维护保养、检查、维修 和更换工作交由北京现代授权经销商进 行。 信息 仅能使用规定规格制动油/离合器油。请 参考第2章的“推荐油液型号和容量”部 分。 信息 拆卸制动油/离合器油储油罐盖前，请仔 细阅读储油罐盖上的警告信息。 9-22 参考 • 避免制动油/离合器油接触车身漆面， 否则会损坏漆面。 • 长期暴露在空气中的制动油会变质，因 此不能使用。应适当报废。 • 切勿添加错误类型的油。即使在制动系 统中进入少量矿物油，如发动机机油， 也会导致制动系统部件损坏。 • 为了保持最佳制动性能和防抱死制动系 统(ABS)/电子稳定控制(ESC)系统的控 制性能，必须使用规定规格纯正品制动 油/离合器油。 (标准：FMVSS 116 DOT 3或DOT 4) 09 挡风玻璃清洗液 挡风玻璃清洗液量检查 警告 OSQC091006 检查挡风玻璃清洗液储液箱中的液量，按 需要进行补充。 如果没有标准的挡风玻璃清洗液，亦可使 用普通水。 但是，在寒冷季节，必须使用有防冻性能 的挡风玻璃清洗液，以防清洗液冻结。 在使用挡风玻璃清洗液时，为了避免严重 或致命人身伤害，请遵守下列安全注意事 项： • 不可将发动机冷却液或防冻剂加入到挡 风玻璃清洗液储液箱中。发动机冷却液 喷到挡风玻璃上会严重影响驾驶员的视 野，从而造成车辆失控，而引发意外事 故，或者损坏车身漆面及装饰。 • 不要让火花或火苗接触挡风玻璃清洗液 或挡风玻璃清洗液储液箱。挡风玻璃清 洗液包含乙醇，在一定环境下可燃。 • 不要误食挡风玻璃清洗液，也不要接触 它。挡风玻璃清洗液对人及动物而言有 毒。 • 严禁儿童及动物接触挡风玻璃清洗液。 9-23 保养 空气滤清器 空气滤清器更换 OSQC091008 OSQC091007 使用压缩空气清洁空气滤清器芯，以便检 查。 不要清洗或冲刷空气滤清器芯，否则会损 坏空气滤清器芯。 如果空气滤清器被污染，必须更换空气滤 清器芯。 OSQC091009 OSQC091031 1. 释放空气滤清器盖上的卡夹(1)。 2. 打开空气滤清器盖(2)。 3. 清洁空气滤清器内部。 4. 更换空气滤清器芯。 5. 盖上空气滤清器盖，并用卡夹(1)牢固 固定。 9-24 09 信息 如果车辆经常在多尘或多沙地区行驶， 必须早于定期保养周期更换空气滤清器 芯。(请参考本章的“恶劣行驶条件下保 养时间表”部分。) 参考 • 不要在拆卸空气滤清器的状态驾驶车 辆。否则，会导致发动机严重磨损。 • 拆卸空气滤清器芯时，小心避免灰尘或 脏物进入进气管内。否则，会导致发动 机损坏。 • 请使用北京现代授权经销商提供的纯正 部件进行更换。如果使用非纯正部件， 会导致发动机损坏。 9-25 保养 空调滤清器 空调滤清器检查 根据定期保养时间表中的保养周期更换空 调滤清器。如果经常在空气污染严重的城 市或多尘起伏的公路上行驶，应早于定期 保养周期检查和更换空调滤清器。车主亲 自更换空调滤清器时，按照下列程序更换 空调滤清器，小心避免损坏其它部件。 按照定期保养时间表中的保养周期更换空 调滤清器芯。 空调滤清器更换 OSQC078021 3. 在按下盖两侧的锁片(1)状态，拆卸空 调滤清器盖(2)。 OSQC091010 1. 拆卸手套箱支撑杆(1)。 OIK077021 4. 更换空调滤清器芯。 5. 按拆卸的相反顺序进行安装。 参考 装配新品空调滤清器芯时，箭头符号(↓) 必须朝下。否则，会降低空气过滤效果， 而且可能会发出噪声。 OSQC091011 2. 如图所示，推入手套箱的两侧。手套箱 止动块从其固定位置释放，手套箱自由 放低悬挂。 9-26 09 雨刮器片 雨刮器片检查 雨刮器片更换 挡风玻璃或雨刮器片两者之中任何一个被 异物污染都会降低挡风玻璃雨刮器的效 果。 通常污染源为昆虫、树汁及某些商业洗车 机用的热蜡处理。如果雨刮器片刮擦不 良，应使用优质清洁剂或温和洗涤剂来清 洗车窗和雨刮器片，再用干净的水完全刷 洗干净。 雨刮器无法充分清洁时，说明雨刮器片可 能已磨损或龟裂，需要更换。 注意 雨刮器臂在抬起状态时，注意不要让雨刮 器臂自动弹落打击挡风玻璃。否则，会导 致挡风玻璃裂纹或碎裂。 参考 为了避免雨刮器片、雨刮器臂和及其部件 损坏： • 不要使用汽油、石油、涂料稀释剂或类 似溶剂清洁雨刮器片，也避免接触这些 溶剂。 • 禁止手动移动雨刮器臂。 • 不要使用非规定规格雨刮器片。 信息 经证实自动洗车机所使用的商用热蜡会使 挡风玻璃不易清洁。 9-27 保养 前挡风玻璃雨刮器维修位置 ONX4E090063 OSQC091012 本车辆前雨刮器为隐藏式雨刮器臂设计， 当雨刮器停在挡风玻璃底部的原位时，不 能抬起雨刮器臂。 1. 发动机关闭后，在20秒钟内，向上提起 雨刮器控制杆至[MIST]位置(或向下拉 下至[V]位置)并保持约2秒钟，直至雨 刮器臂移动至垂直位置。 2. 此时，可以将雨刮器臂从挡风玻璃上移 开。 3. 放下雨刮器臂时，手抓住雨刮器臂轻轻 地放回至挡风玻璃上。 4. 操作雨刮器控制杆到任何工作位置，雨 刮器臂会返回至底部停止位置。 9-28 1. 抬起雨刮器臂。 ONX4E090064 2. 按下雨刮器臂上的止动块(1)，并向上 滑动雨刮器片总成(2)进行拆卸。 3. 按拆卸的相反顺序安装新品雨刮器片总 成。 4. 放下雨刮器臂时，手抓住雨刮器臂轻轻 地放回至挡风玻璃上。 09 蓄电池 最佳蓄电池保养方法 信息 - 蓄电池上限/下限标记 OSQC091013 • 保持蓄电池固定牢固。 • 保持蓄电池顶部清洁和干燥。 • 应保持端子和连接部位清洁、牢固，并 应涂上凡士林或端子润滑脂。 • 如果蓄电池电解液溢出，立即用水或苏 打水清洁。 • 如果长时间不使用车辆，分离蓄电池导 线。 OHYK077011 如果蓄电池侧面有上限(UPPER)/下限 (LOWER)标记，可以检查电解液位。 电解液位应在上限(UPPER)与下限(LOWER) 之间。 如果电解液位低于下限(LOWER)，补充净 化水(去矿物质水)(禁止加注硫酸或其它 电解液)。 注意不要将蒸馏水(或去矿物质水)溅在蓄 电池表面或其他部件上。 蓄电池电解液(补充净化水)不要过量。 否则，会腐蚀蓄电池部件。必须牢固盖上 单电池盖。我们建议您将蓄电池系统有关 的所有检查、维修和更换工作交由北京现 代授权经销商进行。 9-29 保养 警告 为了避免您或他人严重或致命人身伤害的 危险性，在蓄电池周围工作或操作蓄电池 时，请遵守下列安全注意事项： 执行蓄电池方面的操作时应仔细 阅读下面的说明。 戴上护目镜，以防止酸液飞溅到 眼睛。 确保在蓄电池周围安全距离范围 内不存在任何火焰、火花或烟 火。 氢气是易燃烧性气体，通常会出 现在蓄电池内，如果点火可能会 爆炸。 蓄电池含有硫酸，硫酸有高腐蚀 性，千万不要让蓄电池酸液碰到 皮肤、眼睛、衣服。 如果酸液喷溅到眼睛里，应用清水冲洗至 少15分钟，并尽快就医。如果酸液喷溅到 皮肤上，应完全清洗喷溅到的部位。如果 感觉到疼痛或有烧灼感，应立即就医。 9-30 • 当抬起有塑料外壳的蓄电池时，过度用 力压住外壳可能造成蓄电池酸液流出， 最好用蓄电池搬运器或用手在蓄电池的 对角上抬起蓄电池。 • 蓄电池冻结时，不要试图跨接起动发动 机。 • 千万不要在蓄电池导线处于连接状态时 给蓄电池充电。 • 电控点火系统会产生高电压。在发动机 运转或车辆电源在[ON]位置时，切勿碰 触点火系统部件。 • 禁止跨接线的正极(+)和负极(-)相互 接触。否则，产生火花，可能会引发火 灾。 • 如果使用低电量或冰冻的蓄电池执行 跨接起动操作，蓄电池可能会破裂或爆 炸。 • 如果车辆在赛道等重复急转弯道路上 急速重复转弯驾驶，可能会导致蓄电池 电解液泄漏，潜在着严重的车辆安全问 题。因此，避免重复急转弯驾驶。 参考 如果加装电子/电气设备，可能会导致蓄 电池过度放电。因此，不要加装非授权电 子/电气设备。 09 蓄电池容量标签 „ 例如 Ǵ 1. CMF60L-DIN：北京现代蓄电池型号名 称。 2. 12V：额定电压 3. 60Ah (20HR)：额定容量(安培小时) 4. RC 90分钟：额定储备容量(分钟) 5. CCA 550：依据SAE以安培为单位的冷测 试电流 6. 550A：依据欧洲标准(EN)以安培为单位 的冷测试电流 类型[A] 蓄电池充电 OCN7080076L Ǵ 类型[B] 本车辆配备免维护钙基蓄电池。 • 蓄电池短时间内快速放电(例如在发动 机关闭状态打开大灯、车顶灯等)时， 慢速充电(小电流)10小时。 • 车辆行驶，蓄电池高负荷缓慢放电时， 以20-30A的大电流充电2小时。 警告 OCN7080077L à 车辆内的实际蓄电池标签可能与图示有 差别。 蓄电池充电时，应遵循下列注意事项： • 在保养蓄电池或进行蓄电池充电准备 时，应关闭所有电子/电气设备和关闭 发动机。 • 不要让烟火、火星或火焰靠近蓄电池。 • 在充电进程中检查蓄电池时，应戴上护 目镜。 9-31 保养 • 必须从车上拆下蓄电池并将它放在通风 良好的地方。 • 给蓄电池充电时应注意观察，若蓄电池 单元有猛烈的窜气(沸腾)现象或蓄电池 单元的电解液温度超过49℃，则应停止 充电或降低充电速率)。 • 分离/连接蓄电池时，蓄电池负极导线 必须最先拆卸并在最后安装。 • 应按照下列程序分离蓄电池充电器。 1. 关闭蓄电池充电器主开关。 2. 拆卸蓄电池负极端子负极固定夹。 3. 拆卸蓄电池正极端子正极固定夹。 参考 AGM蓄电池(如有配备) • 吸附性玻璃纤维(AGM)蓄电池是免维护 蓄电池，仅能由北京现代授权经销商进 行维护。要进行AGM蓄电池充电，仅能 使用AGM蓄电池专用全自动充电器。 • 更换AGM蓄电池时，请使用北京现代授 权经销商提供的纯正部件进行更换。 • 禁止打开蓄电池顶部盖。否则内部电解 液溢出，会导致严重人身伤害。 9-32 跨接起动 利用状态良好的辅助蓄电池或其它车辆跨 接起动后，车辆行驶至少30分钟或在怠速 状态下运行至少60分钟后关闭发动机。如 果在蓄电池充分充电之前关闭发动机，可 能无法重新起动发动机。有关跨接起动的 详细信息，请参考第7章的“跨接起动” 部分。 信息 如果蓄电池报废不当，会污染环 境和危害人类健康。因此，要按 照您所在地方法律和规章处理蓄 电池。 需要重新设置的系统和设备 蓄电池亏电或拆装后需要重新设置下列系 统。 • 自动上升/下降门窗(参考第5章) • 天窗系统(参考第5章) • 行车电脑(参考第4章) • 暖风&空调控制系统(参考第5章) 09 轮胎和车轮 警告 轮胎故障可能会造成车辆失控，而引发事 故。为避免严重或致命人身伤害，请遵守 下列安全注意事项： • 每月检查轮胎气压是否正常，并检查轮 胎的磨损和损坏情况。 • 可以在本车主手册(使用说明书)中以 及驾驶员车门车身侧门框上轮胎标签上 找到标准冷态气压。一定要使用胎压表 测量轮胎气压。如果轮胎气压不符合标 准，会造成轮胎磨损不均匀，这会影响 车辆操控性。 • 每次检查轮胎气压时，备胎气压也要检 查。 • 要及时更换破损、不均匀磨损或损坏的 轮胎。轮胎磨损会降低制动效率、转向 控制性能和牵引力。 • 必须使用与原装轮胎相同型号、尺寸、 结构和胎面花纹的轮胎。如果使用非规 定规格轮胎、车轮，可能会造成车辆操 控性异常，或者防抱死制动系统(ABS) 控制不良，从而引发意外事故。 轮胎保护 为了获得安全性和最大燃油经济性，应保 持标准轮胎气压，使车辆载重保持在载荷 限制范围内，并遵守规定的重量分布。 OSQC011022 在驾驶员车门车身侧门框上的标签上可以 查到所有规格(轮胎尺寸、气压)。 冷态下标准轮胎气压 应在轮胎冷态时检查所有轮胎(含备胎)的 气压，“冷态轮胎”是指该车至少有3个 小时未行驶或行驶里程不超过1.6公里。 热态轮胎气压通常比冷态轮胎气压高出 28~41kPa(4~6psi)。因此，不要放出热 态轮胎空气，否则会导致轮胎气压不足。 标准气压请参考第2章“轮胎和车轮”部 分。 9-33 保养 警告 遵守轮胎气压标准，可以确保获得最佳乘 坐舒适性、最高车辆操控性和最小轮胎磨 损度。 充气过量或充气不足均会降低轮胎的使用 寿命，而且对车辆的操控性能产生不利影 响，轮胎可能会发生故障，从而造成车辆 失控，可能会导致发生严重事故。 轮胎气压严重不足会使轮胎温度迅速升 高，这会造成轮胎胎面脱壳及出现其它轮 胎故障，从而造成车辆失控，可能会导致 发生严重事故。尤其炎热天气和长期高速 驾驶时，出现上述情况的可能性更大。 注意 • 轮胎气压不足会造成过度磨损、车辆操 控性不良和燃油经济性降低。也可能导 致车轮变形，所以应使轮胎气压保持在 规定值内。如果轮胎需要频繁充气，请 北京现代授权经销商检查系统。 • 如果轮胎气压过大，将导致乘坐不适、 轮胎胎纹中央过度磨损，且增大危险路 面上的轮胎损坏可能性。 9-34 检查轮胎气压 每月检查一次轮胎气压(包括备胎)，也可 以早于定期保养周期检查。 如何检查 使用优质胎压表检查轮胎气压。您不能只 通过观察来判断轮胎气压是否正常。对于 子午线轮胎，即使气压不足，也可能通过 观察得出轮胎气压正常的结论。 从轮胎充气阀杆上拆卸充气阀盖。把胎压 表牢固按到气门上测量轮胎气压。如果 冷态轮胎的气压符合轮胎和负载信息标签 上的推荐压力，不需要进一步调整。如果 压力低，充气直到轮胎气压达到推荐压力 为止。检查结束后一定要把气门盖安装到 气门杆上。如果没有气门盖，灰尘或湿气 会进入气门芯并导致漏气。如果气门盖丢 失，尽快安装新气门盖。 如果气压过大，通过按压轮胎气门中央部 分内的金属杆放气。用胎压表重新检查轮 胎气压。检查结束后一定要把气门盖安装 到气门杆上。如果没有气门盖，灰尘或湿 气会进入气门芯并导致漏气。如果气门盖 丢失，尽快安装新气门盖。 09 轮胎换位 信息 为了胎面磨损均匀，北京现代汽车公司建 议每12,000公里(7,500英里)或更早进行 一次轮胎换位。如果轮胎磨损不均，必须 提前进行轮胎换位。 轮胎换位时，检查轮胎动平衡是否正确。 轮胎换位时，应检查不均匀磨损及损坏情 况。不正常磨损通常是由轮胎气压不正 确、车轮定位不良、轮胎动平衡不良、经 常紧急制动或急转弯导致的。检查胎面或 轮胎侧面是否突起或隆起。如果发现任何 症状之一，应更换轮胎。如果看见织物或 绳线也要更换轮胎。在轮胎换位后，应确 定前后轮胎充气压力在规定值内并检查 车轮螺母拧紧度(规定扭矩11~13 kgf·m [79~94 lbf·ft])。 „ 无备胎 应识别非对称轮胎的外侧和内侧。在安装 非对称轮胎时，确保将标记“外侧”的一 面朝外安装。如果标记“内侧”的一面朝 外，将影响车辆操控性。 警告 • 不要使用小型备胎进行轮胎换位。 • 在任何条件下，都不要混用斜交帘布 层轮胎和子午线帘布层轮胎。否则，会 导致车辆操控性异常，从而造成车辆失 控，而引发事故。 车轮定位和轮胎动平衡 车辆出厂时已准确地进行了车轮定位和轮 胎动平衡，以便将轮胎寿命最佳化和车辆 整体性能最佳化。 通常不需要进行车轮定位。但是，如果发 现轮胎异常磨损、车辆跑偏或有其它异常 现象，必须进行车轮定位。 如果发现车辆在平坦路面上行驶时振动， 应重新进行轮胎动平衡。 OHI078078 每次进行轮胎换位时，均应检查盘式制动 器制动块的磨损情况。 9-35 保养 参考 警告 如果车轮配重错误，会损伤车辆的铝制车 轮。因此，只能使用规定规格车轮配重。 轮胎更换 Tread wear indicator OLMB073027 如果轮胎磨损均匀，胎面磨损指示器将作 为横过胎面的硬带出现。这表示胎面剩余 厚度不足1.6毫米。此时应更换轮胎。 不要等到整圈胎面都出现硬带时再更换轮 胎。 9-36 为避免事故中严重或致命人身伤害危险： • 要及时更换破损、不均匀磨损或损坏的 轮胎。轮胎磨损会降低制动效率、转向 控制性能和牵引力。 • 必须使用与原装轮胎相同型号、尺寸、 结构和胎面花纹的轮胎。如果使用非规 定规格轮胎、车轮，可能会造成车辆操 控性异常，或者防抱死制动系统(ABS) 控制不良，从而引发意外事故。 • 更换轮胎时，建议同时更换两个前轮胎 或两个后轮胎，只更换一个轮胎会严重 影响车辆操控性。 • 即使不使用轮胎，轮胎也会随着时间 的推移而老化。北京现代汽车公司建议 您，无论剩余胎面状态如何，轮胎从生 产日期开始已到6年时更换。 • 由炎热气候或经常高负荷引起的受热都 能加快老化过程。不遵守此警告会导致 轮胎故障，从而造成车辆失控，而引发 事故，导致严重或致命人身伤害。 09 小型备胎的更换(如有配备) 车轮的更换 小型备胎的胎面寿命比标准尺寸轮胎的胎 面寿命短。当您看到轮胎上的胎面磨损指 示器时应更换轮胎，应用与新车提供的小 型备胎尺寸与设计相同的小型备胎来更换 并装配在相同的小型备胎轮上。小型备胎 不能装配在标准尺寸的车轮上，而且小型 备胎轮也不能装配标准尺寸的轮胎。 更换金属车轮时，确保新车轮的直径、轮 辋宽度、偏心度均与原装部件相同。 警告 应尽快维修或更换原装轮胎，以免备胎故 障及车辆失控，而引发事故。小型备胎只 能用于紧急状态下。安装小型备胎时，车 速不能超过80km/h(50mph)。 轮胎牵引力 如果车辆轮胎磨损、气压不符合标准，或 在光滑路面上行驶，轮胎牵引力降低。如 果轮胎的胎面磨损指示器显现，立即更换 新轮胎。雨水、积雪、结冰等道路上需减 速慢行，以防车辆失控。 轮胎保养 为了降低轮胎磨损，保持标准轮胎气压， 并正确车轮定位。如果您发现某个轮胎磨 损不均匀，请北京现代授权经销商检查车 轮定位情况。 安装新轮胎时，正确进行轮胎动平衡，以 便提高乘座舒适性和延长轮胎寿命。如果 轮胎从车轮上拆卸后重装，必须进行轮胎 动平衡。 轮胎侧壁标签 这些信息描述有关轮胎识别的轮胎基本特 性，提供有关安全标准认证的轮胎识别码 (TIN)。轮胎识别码(TIN)还用于轮胎召回 时的识别。 9-37 保养 车轮规格标识 车轮上也标记了车轮规格标识，更换车轮 时，必须参照这些信息。车轮规格常用数 字和字母组合表示。车轮规格的数字和字 母含义如下。 车轮规格示例： 7.0J X 17 OLMB073028 .1.制造商或商标名称 显示制造商或商标名称。 .2.轮胎规格标识 轮胎侧壁上标记了轮胎规格标识。更换轮 胎时，必须参照这些信息。轮胎规格常用 数字和字母组合表示。轮胎规格的数字和 字母含义如下。 轮胎规格示例： (这些数字、字母仅作为参考；您车辆 的轮胎规格根据车辆款式的不同而会不 同。) 225/45R17 91V 235 ： 轮胎断面宽度，单位为毫米 45 ： 轮胎扁平比，即轮胎横断面高度与 轮胎横断面最大宽度之比百分数 R 17 91 ： 轮胎结构代码(子午线) ： 轮辋直径，单位为英寸 ： 负荷指数，在规定使用条件下，所 能承受最大负荷的数字代号 V ： 速度等级代码，在规定条件下承载 规定负荷的最高速度，请参考速度 等级表信息 9-38 7.0 ：轮辋宽度，单位为英寸 J ：轮辋外形标志 17 ：轮辋直径，单位为英寸 轮胎速度等级 下表列出了当前多用于轿车的不同速度等 级。速度等级是轮胎侧壁上标记的轮胎规 格的一部分。速度等级代码对应的轮胎设 计最高安全速度如下表。 速度等级代码 最高速度 S 180 km/h (112 mph) T 190 km/h (118 mph) H 210 km/h (130 mph) V 240 km/h (149 mph) W 270 km/h (168 mph) Y 300 km/h (186 mph) 09 .3.轮胎寿命(TIN：轮胎识别码) .5.最大气压标准 轮胎寿命为自生产日期起算6年。无论轮 胎使用时间多少，只要寿命已到6年必须 更换(包括备胎)。在轮胎侧壁上(也可能 在车轮内侧)可以找到轮胎生产日期DOT 代码。DOT代码由一系列由数字和字母组 成，其最后4位数字(或字母)表示生产日 期。 轮胎能充入的最大气压标准。不要超过此 最大气压标准。请参考轮胎和负荷信息标 签中的规定气压。 DOT：XXXX XXXX OOOO DOT代码前部分表示制造商代码、轮胎规 格和胎面花纹，而最后4位数字(或字母) 的前2位表示生产星期，后2位表示生产年 份。 举例： DOT XXXX XXXX 1522代表轮胎是2022年第 15个星期生产。 .4.轮胎帘布层成分和材料 .6.最大载荷 轮胎能承受的最大载荷(通常单位为公斤 或磅)。更换的轮胎必须与原装配套轮胎 额定载荷相同。 .7.统一轮胎品质分级 在轮胎的胎肩与横断面最大宽度之间侧壁 上找到各项品质等级。 举例： 轮胎耐磨指数(TREADWEAR) 200 轮胎牵引力指数(TRACTION) AA 轮胎生热指数(TEMPERATURE) A 轮胎结构为若干帘线层或橡胶涂层织物。 轮胎制造商必须标记轮胎材料，包括金 属、尼龙、聚酯或其它。字母“R”表示 子午线帘线层结构；字母“D”表示斜纹 或斜交帘线层结构；字母“B”表示带式 斜交帘线层结构。 9-39 保养 轮胎胎面磨损 轮胎耐磨等级是以专门管理机构经过分析 验证的轮胎耐磨率为基数(标准)，经过规 定条件下实验测得的磨损率与基数之比的 百分数。例如，轮胎耐磨指数为150，这 表示本轮胎磨损率为专门管理机构标准磨 损率100轮胎的1.5(1½)倍。 轮胎性能与使用状态有关。根据驾驶习 惯、轮胎保养、行驶路况、使用环境气候 等因素的不同，轮胎性能有很大的差异。 轮胎品质等级压印在轮胎侧壁上。根据您 的车辆等级，可供选择标配轮胎和选配轮 胎。 轮胎牵引力指数–AA、A、B、C 轮胎牵引力等级由高到低为AA、A、B和 C。牵引力等级表示在专门管理机构维护 的混凝土沥青试车场内规定条件下测得的 轮胎在潮湿直线路面上的停车性能。C级 轮胎的牵引性能最低。 9-40 警告 轮胎牵引力等级以在潮湿的直线路面上制 动牵引力测试为基准，不包括加速、转 弯、滑水效应、峰值牵引特性等。 轮胎生热指数-A、B、C 轮胎生热等级高到低为A(最高)、B和C。 生热等级表示按标准条件在指定实验车内 的实验车轮上测试，轮胎所表现的抗热量 产生能力。 持续高温会造成老化，从而缩短轮胎的使 用寿命，温度过高则可导致爆胎。A级和B 级在实验室实验车轮上测试的结果高于法 律规定最低标准。 警告 轮胎生热等级是以轮胎气压符合标准和没 有超载为基准。超速、气压不良或超载 等，均会轮胎因热量积聚而发生故障，从 而造成车辆失控，而引发意外事故，导致 严重或致命人身伤害。否则会造成车辆失 控，而引发事故。 09 低扁平比轮胎 提供小于50的低扁平比轮胎，塑造运动型 外观。 低扁平比轮胎的车辆操控性和制动性能优 良。低扁平比轮胎与标准轮胎相比，侧壁 的硬度更硬，且轮胎宽度更宽，因此与路 面的接触面积更大和更加稳定。但是其滚 动噪声比标准轮胎大。 注意 • 建议每行驶3,000公里(1,800英里)检查 一次轮胎状态和气压，确保轮胎处于良 好状态。 • 目视难以识别轮胎的损坏。因此，即使 感觉到细微的轮胎不良暗示，仔细检查 轮胎状态，必要时更换，以防由于轮胎 故障而导致车轮、车辆损坏。 • 因粗糙路面、野外驾驶，或驾驶经过深 坑、减速带、检查井、路肩石等导致的 轮胎损坏不在新车有限保修范围内。 对于低扁平比轮胎，由于其侧壁相比标准 轮胎较短，因而车轮的轮辋和轮胎本身更 容易损坏。应谨慎驾驶，并遵守下面的指 南，以帮助最小化对车轮和轮胎的损坏： • 粗糙路面、野外驾驶应减速慢行，以免 轮胎&车轮损坏。请随时检查轮胎&车轮 状态。 • 驾驶经过深坑、减速带、检查井、路肩 石等时，请减速慢行，以免轮胎&车轮 损坏。 • 如果轮胎受到严重撞击，请联络北京现 代授权经销商检查轮胎和车轮状况。 9-41 保养 保险丝 使用保险丝保护车辆的电气系统，避免电 气系统电气过载损坏。 在本车辆上配备了2个(或3个)保险丝 盒，1个位于驾驶位前下仪表板内，其它 的位于发动机舱内蓄电池附近。 如果车辆的灯光、电气部件或控制系统不 工作，请检查其所属电路的保险丝。如 果保险丝熔断，则表示保险丝内元件已熔 化。 如果电气系统不工作，应首先检查车内保 险丝盒。更换熔断的保险丝前，关闭发动 机并关闭所有开关，然后分离蓄电池负极 (-)端子电缆。更换熔断的保险丝时，务 必使用相同电流值的保险丝。 如果更换的保险丝熔断，意味着电路有故 障。禁止使用可能故障的系统，并立即联 络北京现代授权经销商。 ■ 叶片式保险丝 正常 熔断 ■ 方形保险丝 正常 熔断 信息 共使用3种保险丝：较低安培数额定值的 叶片式保险丝、方形保险丝及较高安培数 额定值的组合保险丝。 ■ 组合保险丝 警告 正常 熔断 OTM078035 不可使用与原保险丝额定值不同的保险丝 作为更换件。 • 使用较高容量保险丝可能导致电气系统 损坏或发生火灾。 • 禁止使用导线或铝箔来代替正确的保险 丝-即使是暂时性维修，因为这能导致 大面积导线损坏并可能导致火灾。 参考 拆卸保险丝时，禁止使用螺丝刀或类似的 工具。否则，会造成电路短路，从而导致 电气系统损坏和引发火灾。 9-42 09 车内保险丝更换 发动机舱保险丝更换 „ 叶片式保险丝 OSQC091014 1. 将点火开关或发动机起动/停止按钮置 于[OFF]位置。 2. 关闭所有电气/电子设备开关。 3. 打开车内保险丝盒盖。 4. 参考保险丝盒盖内侧的标签，找出可疑 的保险丝。 5. 直接拔出可疑保险丝，使用发动机舱保 险丝盒内提供的保险丝拔具。 6. 检查拔出的保险丝；如果保险丝熔断， 请更换新品。在车内保险丝盒(或发动 机舱保险丝盒)内提供有备用新品保险 丝。 7. 安装相同电流值的新品保险丝，确认保 险丝牢固夹在固定夹内。如果装配状态 松动，我们建议您将保险丝有关的所有 检查、维修和更换工作交由现代汽车授 权经销商进行。 紧急情况下，如果没有找到可更换的保险 丝，临时使用与车辆运行无关电路的相同 电流值保险丝，如点烟器保险丝等。 如果大灯等电气系统不工作，但检查车内 保险丝良好时，应检查发动机舱保险丝。 保险丝熔断时，按需要更换相同电流值新 品保险丝。 OSQC091015 „ 芯式保险丝 OSQC091016 1. 将点火开关或发动机起动/停止按钮置 于[OFF]位置。 2. 关闭所有电气/电子设备电源开关。 3. 按压锁片，向上拉起拆卸保险丝盒盖。 4. 检查拔出的保险丝；如果保险丝熔断， 请更换新品。拆卸或插入保险丝时，可 以使用发动机舱保险丝盒内的保险丝拔 具。 5. 安装相同电流值的新品保险丝，确认保 险丝牢固夹在固定夹内。如果装配状态 松动，我们建议您将保险丝有关的所有 检查、维修和更换工作交由现代汽车授 权经销商进行。 9-43 保养 参考 组合保险丝(主保险丝) 检查发动机舱保险丝后，牢固安装保险丝 盒盖。 如果保险丝盒盖牢固碰锁，会听见咔嗒 声。如果保险丝盒盖松动，还可能潮湿空 气影响而导致电气系统故障。 OSQC091017 如果组合保险丝熔断，则应按照下列顺序 更换： 1. 将点火开关或发动机起动/停止按钮置 于[OFF]位置。 2. 分离蓄电池负极(-)端子电缆。 3. 按压锁片，向上拉起拆卸保险丝盒盖。 4. 拧下上图所示的螺母。 5. 用相同额定值的新保险丝更换。 6. 按拆卸的相反顺序重新安装。 如果组合保险丝熔断，我们建议您将保险 丝有关的所有检查、维修和更换工作交由 北京现代授权经销商进行。 9-44 09 保险丝/继电器盒说明 驾驶位保险丝盒 信息 本使用说明书中的保险丝盒说明并不完全 适用于您的车辆，该信息是出版本使用说 明书时的精确信息。检查您车辆的保险丝 盒时，请参考保险丝盒标签。 OSQC091018 您可以在保险丝/继电器盒盖内侧找到说 明保险丝/继电器名称和容量的保险丝/继 电器标签。 OSQC091033 9-45 保养 发动机舱保险丝盒 信息 本使用说明书中的保险丝盒说明并不完全 适用于您的车辆，该信息是出版本使用说 明书时的精确信息。检查您车辆的保险丝 盒时，请参考保险丝盒标签。 OSQC091019 您可以在保险丝/继电器盒盖内侧找到说 明保险丝/继电器名称和容量的保险丝/继 电器标签。 OSQC091032 9-46 09 灯泡 车辆上大多数灯光系统的灯泡，如要拆装 需要拆装许多车辆部件，因此更换车辆灯 光系统灯泡的操作并非易事。尤其是拆装 大灯总成更加不易。因此，我们建议您将 灯光系统有关的所有保养、检查、维修和 更换工作交由北京现代授权经销商进行。 注意，拆装大灯总成不注意会损坏车辆。 警告 执行灯光系统操作之前，踩下制动踏板， 将档位挂入“P(驻车)”档，牢固啮合驻 车制动器，并将点火开关或发动机起动/ 停止按钮转至[LOCK/OFF]位置，关闭所有 灯光开关，下车时随身携带好车辆钥匙， 以免车辆突然移动和可能的电击事故。 参考 更换灯泡时，必须使用相同瓦特数的新灯 泡。否则，会导致保险丝熔断或电气系统 故障。 信息 如果车辆在行驶后洗车，或者在雨天夜间 驾驶车辆，大灯、尾灯内侧可能会产生 雾气。这种现象是由灯光内外温差所引起 的，而不表示灯光存在问题。如果灯光内 侧因潮湿而结雾，打开灯光并驾驶车辆一 段时间，就能消除此状态。根据灯光尺 寸、灯光位置、环境条件等因素，消除灯 光内侧湿气的速度会有所不同。但是，如 果不能消除灯光内侧湿气，我们建议您将 此系统有关的所有检查、维修和更换工作 交由北京现代授权经销商进行。 信息-大灯干燥剂(如有配备) 本车辆在大灯总成内侧配备了干燥剂，以 防大灯内侧因湿气而产生雾气。 此干燥剂是消耗品，其性能会随经年累月 的使用或环境条件而会变化。 如果大灯内侧长期因潮湿而结雾，我们建 议您将此系统有关的所有检查、维修和更 换工作交由北京现代授权经销商进行。 9-47 保养 大灯、宽灯、转向信号灯和日间 行车灯灯泡更换 侧面转向灯更换(如有配备) „ 类型[A] OSQC078036 OSQC091020 „ 类型[B] OSQCN091020 (1) 大灯(近光灯) (2) 大灯(远光灯) (3) 日间行车灯(DRL)/宽灯 (4) 转向信号灯 如果[LED]类型灯光存在任何问题，我们 建议您将此系统有关的所有保养、检查、 维修和更换工作交由北京现代授权经销商 进行。 [LED]类型灯光是集成式模块，无法仅 更换单个模块。因此，需要时必须更换 [LED]灯光总成。 [LED]类型灯光的检查、维修等操作必须 由合格的维修人员执行。否则，可能会损 坏车辆的相关部件。 9-48 如果[LED]类型灯光(1)存在任何问题，我 们建议您将此系统有关的所有维护保养、 检查、维修和更换工作交由北京现代授权 经销商进行。 09 尾灯/制动灯(外侧)(灯泡类型) 后组合灯灯泡更换 „ 类型[A] OSQC091021 „ 类型[B] OSQC091028 1. 打开行李箱盖。 2. 拉出拆卸维修盖板。 3. 拧下灯光总成固定螺母。 4. 从车身上拆卸后组合灯总成。 OSQCN091021 (1) 制动灯(LED类型或灯泡类型) (2) 尾灯(LED类型或灯泡类型) (3) 转向信号灯(灯泡类型) (4) 雾灯(LED类型或灯泡类型) (5) 倒车灯(LED类型) 9-49 保养 尾灯(内侧)(灯泡类型) 1. 打开行李箱盖。 2. 拧下行李箱盖板固定螺钉，并拆卸盖 板。 OSQC091024 5. 逆时针转动灯泡插座直到灯泡插座上的 舌片对正总成上的导槽，即可从总成上 拆下灯泡插座。 6. 按压并逆时针转动灯泡直到灯泡上的 舌片对正灯泡插座上的导槽，即可从灯 泡插座上拆下灯泡。把灯泡拉出灯泡插 座。 7. 将新灯泡上的舌片对正插座上的槽，并 将新灯泡插入插座内，然后转动新灯泡 使其正确落座。 8. 对齐灯泡插座上的舌片与总成内的导 槽，把灯泡插座安装到总成内。把灯泡 插座压入总成并顺时针转动灯泡插座。 9-50 OSQC091025 3. 逆时针转动灯泡插座直到灯泡插座上的 舌片对正总成上的导槽，即可从总成上 拆下灯泡插座。 4. 向外拉出拆卸灯泡。 5. 将新灯泡上的舌片对正插座上的槽，并 将新灯泡插入插座内，然后转动新灯泡 使其正确落座。将灯泡插座插入在灯光 总成内。 6. 安装行李箱盖板，按照规定扭矩拧紧固 定螺钉。 09 转向信号灯(灯泡类型) 后雾灯(灯泡类型) „ 类型[A] OSQC091022 „ 类型[B] OSQCN091022 1. 关闭发动机。 2. 逆时针转动灯泡插座直到灯泡插座上的 舌片对正总成上的导槽，即可从总成上 拆下灯泡插座。 3. 在插座上按压灯泡并逆时针转动灯泡， 将灯泡上的舌片对正插座上的槽，并拔 出灯泡。 4. 将新灯泡上的舌片对正插座上的槽，并 将新灯泡插入插座内，然后转动新灯泡 使其正确落座。 5. 对齐灯泡插座上的舌片与总成内的导 槽，把灯泡插座安装到总成内。 6. 把灯泡插座压入总成，并顺时针转动灯 泡插座。 OSQC091023 1. 关闭发动机。 2. 逆时针转动灯泡插座直到灯泡插座上的 舌片对正总成上的导槽，即可从总成上 拆下灯泡插座。 3. 在插座上按压灯泡并逆时针转动灯泡， 将灯泡上的舌片对正插座上的槽，并拔 出灯泡。 4. 将新灯泡上的舌片对正插座上的槽，并 将新灯泡插入插座内，然后转动新灯泡 使其正确落座。 5. 对齐灯泡插座上的舌片与总成内的导 槽，把灯泡插座安装到总成内。 6. 把灯泡插座压入总成，并顺时针转动灯 泡插座。 尾灯/制动灯、尾灯、倒车灯、后雾灯 (LED类型) 如果[LED]类型灯光存在任何问题，我们 建议您将此系统有关的所有维护保养、检 查、维修和更换工作交由北京现代授权经 销商进行。 9-51 保养 高位制动灯更换 牌照灯灯泡更换 OSQC091027 OSQC078044 如果高位制动灯存在任何问题，我们建议 您将此系统有关的所有维护保养、检查、 维修和更换工作交由北京现代授权经销商 进行。 1. 使用一字型螺丝刀轻轻从灯壳处撬下透 镜。 2. 向外拉出拆卸灯泡。 3. 安装新灯泡。 4. 按拆卸的相反顺序进行安装。 9-52 09 车内灯光更换 „ 内顶灯(类型[B]) „ 阅读灯(类型[A]) OPDE076057 OSQC078046 „ 行李箱灯 „ 阅读灯(类型[B]) OSQC091029 OSQC078045 „ 内顶灯(类型[A]) 1. 使用一字型螺丝刀轻轻从灯壳处撬下透 镜。 2. 向外拉出拆卸灯泡。 警告 更换车内灯灯泡时，必须将车内灯开关置 于“OFF”位置，以免手指烧伤或发生电 击事故。 3. 在灯泡插座上安装新灯泡。 4. 将透镜舌片对正灯壳凹部，并压紧安装 透镜。 OAD075045 参考 小心不要弄脏或损坏透镜、透镜舌片和塑 料壳。 9-53 保养 外观保养 参考 如果把车辆驻车在靠近不绣钢广告牌、玻 璃墙体建筑物等地方，因不锈钢广告牌、 玻璃墙体反射的阳光，会造成车辆保险 杠、扰流板、装饰、灯光、室外后视镜等 塑料制品损坏或褪色。为了防止车辆外观 塑料制品损坏或褪色，应避免将车辆停放 在可能阳光反射的地方，或者在车身上覆 盖车身罩。(适用于您车辆的塑料外饰可 能有所不同。) 外饰的保养 外饰基本注意事项 要使用任何化学清洁剂或亮光剂时，必须 仔细阅读并遵守在使用说明书或产品标签 上所描述的使用方法、所有警告事项和安 全注意事项。 漆面保养 清洗 为帮助保护车辆漆面，防止生锈和变质， 必须经常彻底清洗车辆，至少每月用温水 或凉水彻底清洗车辆一次。 如果野外行驶，应该在每次野外行驶后立 即清洗车辆。尤其应注意彻底清除所有盐 分、污物、泥土和其它杂质的累积物。确 定车门、门槛脚踏板下方边缘的排水孔保 持干净。 如果不立刻去除昆虫、焦油、树汁、鸟 粪、工业污染物及类似的沉淀物，会损坏 车辆漆面。 某些附着在漆面上的污染物，即使立刻用 清水清洗，可能无法完全清除干净。 此时，可用不伤害漆面的温性肥皂等进行 清洁。 用肥皂水进行清洁后，必须用温水、凉水 再次彻底冲洗干净，以防肥皂残留物在漆 面上留下污渍。 9-54 参考 • 不要使用强力肥皂、化学清洁剂或热 水，也不要在阳光直射下或车身热时清 洗车辆。 • 清洗车辆侧面门窗时要注意。 特别是使用高压水清洗时，水会通过门 窗渗入，弄湿内饰。 • 为了避免损坏塑料部件和灯，禁止使用 化学溶剂或强力清洁剂清洁塑料部件和 灯。 警告 制动器被弄湿 清洗车辆后，应慢速行驶测试制动性能， 观察是否受到水的影响。如果制动性能受 到影响，应慢速前行并轻踩制动踏板使制 动器干燥。 09 高压清洗 • 使用高压水清洗器时，高压水枪必须与 车辆保持足够的安全距离。 如果高压水枪与车辆之间的间隔不足， 或者水压过大，会损坏车辆外饰件，而 且还会破坏车辆的密封性，而导致车辆 渗水。 • 禁止高压水枪直接对准摄像头、传感器 和及其周围区域喷水。否则，高压水的 冲击力会损坏这些部件，而导致系统故 障。 • 禁止高压水枪直接对准防尘套(橡胶、 塑料盖)、连接器等。否则，高压水冲 击力会损坏这些部件。 参考 参考 漆面亚光处理车辆(如有配备) 禁止使用旋转刷式自动洗车系统。否则， 会损坏车辆漆面。在高温下使用蒸汽清洗 机清洗车辆漆面，可能会导致油附着，留 下难以清除的污渍。 使用软布(如超细纤维毛巾或海绵)清洗车 辆，并用超细纤维毛巾擦干。当手洗车辆 时，不应使用含蜡的清洁剂。如果车辆表 面太脏(沙子、污垢、灰尘、污染物等)， 在洗车前先用水冲刷车辆表面。 打蜡 打蜡时，注意在漆面上不能存在水滴。 水洗车辆并等待，直到车辆完全干燥，才 能开始打蜡。必须使用优质液状或糊状 蜡，并遵守制造商的使用说明。所有金属 饰条均应打蜡保护，而且保持其亮度。如 果使用除斑剂进行机油、焦油和类似污染 物的除斑作业，可能会破坏漆面的蜡层。 即使车辆大部分漆面不需要打蜡，在这些 区域必须重新打蜡保护。 OSQC091030 • 用高压水等水洗发动机舱，会导致发动 机舱内的电路故障。 • 禁止水或其它液体接触车内的电气/电 子部件，否则会损坏电气/电子部件。 9-55 保养 参考 漆面损伤的修理 • 如果用干布擦拭漆面上的灰尘、污 物等，会损伤漆面。 • 不要使用钢丝绒、擦洗剂或含有高 碱或腐蚀剂的强力清洁剂等清洁镀 铬、阳极电镀铝部件等。否则，会 损坏保护层，而导致褪色或漆面变 质。 必须立刻修理较深的刮伤或跳石撞伤漆 面。因为暴露出来的金属部分会很快生 锈，从而增加车辆维修费用。 参考 漆面亚光处理车辆(如有配备) 切勿使用任何抛光保护剂，如清洁剂、 研磨剂和抛光剂。如果已打蜡，立即使 用硅去除剂去除蜡，如果表面有焦油或 焦油污染物，使用焦油去除剂清洗，但 注意不要在漆面上施加太大力。 9-56 参考 如果车辆损坏且需维修或更换某个金属 部件，必须由维修站给维修或更换的部 件提供防锈保护。 参考 漆面亚光处理车辆(如有配备) 对于漆面亚光处理的车辆，仅维修受损 区域是不可能的，需要维修整体。如果 车辆损坏，并需要喷漆，我们建议您请 北京现代授权经销商执行车辆保养、维 修等作业。要注意，已经维修结束的车 辆，无法重新还原先前的品质。 09 亮面金属的保养 • 使用焦油去除剂去除道路焦油与昆 虫等，不要用刮刀或其它尖锐物。 • 涂上一层腊或镀铬层保护剂并擦 亮，保护亮面金属的表面，避免腐 蚀。 • 在寒冷天气或海岸地区，应在亮 面金属部件上涂上较厚的腊或保护 剂。如有必要，也可涂上无腐蚀性 凡士林或其它保护剂。 车底的保养 用于除去冰雪以及防尘目的的腐蚀性物 质可能会附着在车底。 如果不及时去除这些物质，即使已做 过防锈处理，仍会加速燃油管路、车 架、底板和排气系统等车底部件的生 锈。 应每个月至少用温水或凉水彻底冲洗车 辆底部和车轮开口一次，特别是在野外 驾驶和每年冬天结束时。要特别注意这 些地方，因为这些地方的泥垢与污物不 易看见。用水泼湿尘垢后不彻底除去， 危害更大。车门下侧边缘、摇臂板与车 架皆有排水孔，应使其畅通无灰尘堵 塞，这里积水会导致生锈。 警告 清洗车辆后，应慢速行驶测试制动性 能，观察是否受到水的影响。如果制动 性能受到影响，应慢速前行并轻踩制动 踏板使制动器干燥。 铝合金车轮的保养 铝合金车轮上有一层透明保护层。 参考 • 不要使用任何擦洗剂、抛光剂、溶 剂或钢丝刷来清洁铝合金车轮。 • 在车轮冷却状态清洁车轮。 • 只能使用温性肥皂或中性清洁剂， 然后用清水彻底冲洗。一定要在行 驶过有盐分的地区后清洁车轮， • 禁止用高速清洗刷清洁铝制车轮。 • 切勿使用含酸类物质清洁剂或酸性 洗涤剂。 9-57 保养 防锈 防止您的车辆生锈 北京现代汽车以最先进的设计和构造制 造高品质汽车和防止生锈，但是这只是 工作的一部分。要长时间防止车辆生 锈，需要您的协助。 常见的生锈原因 最常见的车辆生锈原因是： • 在车辆底部积聚地面盐、污物和湿 气。 • 漆面或保护外层被石头、沙砾磨蚀 以及出现较小的刮擦和凹痕，导致 金属失去保护，暴露在外而生锈。 较容易生锈的地区 如果您居住在汽车容易生锈的地区，防 止生锈的措施极为重要，常见的加速生 锈原因是地面盐、防尘化学物、海洋空 气及工业污染物的侵害。 9-58 湿气带来的生锈 在湿气较多的环境下车辆很容易生锈。 特别是在温度超过冰点时，较高的湿度 能加快生锈的速度。在这种情况下，腐 蚀物质通过缓慢蒸发的湿气与车辆表面 接触。 泥土能使车辆生锈的原因是，泥土中的 水分蒸发缓慢并保留湿气与车辆相接 触。尽管泥土变干燥，但仍残留湿气并 加速生锈。 高温也能使一些不能适当通风而潮湿的 配件快速生锈。基于所有的这些原因， 需定期清洁车辆，除去泥土或其它积聚 物，这很重要。这些杂物一般积聚在车 辆底部，而不仅仅是可看见的表面。 预防生锈 执行下述操作，可以从开始就预防生 锈： 09 保持车辆清洁 保持车库干燥 预防生锈的最好方法是保持车辆干净， 清除导致车辆生锈的物质。重要的是要 特别注意车辆底部。 • 如果您居住的地区易使车辆生锈— 含盐公路、近海、工业污染区、酸 雨等等，您需加强预防生锈措施。 在冬季，至少每月清理一次车辆底 部，并且在冬季过后一定要清理干 净车辆底部。 • 清理车辆底部时，请特别注意挡泥 板底部的部件以及其它难以观察到 的部位。要彻底清除物质；仅润湿 积土而不彻底洗去只会加速生锈而 非防止生锈。高压水和蒸汽对除去 积土和生锈材料特别有效。 • 清洗车门板底部、摇臂板和车架 构件时，需通气孔保持畅通，以便 于湿气排出不会残留在内部加快生 锈。 切勿把车辆停放在潮湿及通风不良的车 库里。这种环境给车辆生锈提供有利条 件。如果您在车库里清洗车辆或车辆在 有湿气、带着雪、冰和泥土的状态下进 到车库，车辆及有些配件肯定生锈。即 使干燥的车库也有可能使车辆生锈，除 非具有充分的通风设施，完全除湿。 保持漆面和装饰板处于良好状态 刮痕或爆边漆面应立即用"修饰"漆来遮 盖，以减少生锈的可能性。如果金属露 出，建议您到专业车身和漆面喷漆室进 行修补工作。 鸟粪：鸟粪是高腐蚀性物质，在几小时 内就能损坏漆面。一定要尽快除去鸟 粪。 不要疏忽内部 湿气可能积聚在底板垫和地毯下面，导 致腐蚀。定期检查底板垫下面，确保地 毯干燥。用车运送肥料、清洁材料或化 学物品时要特别小心。 请使用适当容器运送这些物品，如果这 些物品溅洒或漏出，应用清水清洁、冲 洗并彻底干燥。 9-59 保养 内饰的保养 内饰基本注意事项 防止化妆品(如香水、化妆油)、防晒 霜、洗手液、空气清新剂等接触内饰部 件。否则，这些液体会损坏内饰或导致 内饰变色。如果这些化妆品接触内饰部 件，立即擦去。 参考说明，遵守正确的程序清洁车辆内 饰表面。 参考 禁止水或其它液体接触车内的电气/电 子部件，否则会损坏电气/电子部件。 参考 清洁皮革制品(如方向盘、座椅等)时， 要使用中性清洁剂或低酒精含量溶液。 如果使用高酒精含量溶液或酸/碱性清 洁剂，会导致皮革颜色褪色或表面脱 皮。 9-60 清洁车内装饰品和内部装饰 车辆内饰表面(如有配备) 用小笤帚或真空吸尘器清除内饰表面上 的灰尘和疏松脏物。 如有必要，使用温水和温和不含碱性清 洁剂清洁内饰表面(使用前在隐蔽区域 测试所有清洁剂的功能)。 纤维材料(如有配备) 用小笤帚或真空吸尘器去除纤维布上的 灰尘和疏松脏物，然后使用推荐的中性 肥皂溶液清洁室内装饰品或地毯。发现 新的污点时应立刻用纤维污点清洁剂清 除。如果未立刻清除，可能导致污物侵 入纤维而影响其色泽。并且，若未正确 保养纤维材料会降低其耐火性。 参考 如果使用非推荐清洁剂和程序，可能影 响织品的外表和耐火性。 09 皮革(如有配备) • 座椅皮革的特性 - 皮革由动物的表皮制成，经过特 殊工艺加工制作。由于皮革是自 然物质，所以各部分的厚度或密 度都不同。 皮革会根据温度和湿度伸展和收 缩，导致出现皱褶。 - 座椅由可伸展织物制成，以提高 舒适性。 - 接触身体的部分是弯曲形状并且 侧面支撑区域较高，提供驾驶舒 适性和稳定性。 - 在使用中会自然起皱，这不是产 品故障。 • 皮革座椅保护 - 定期对座椅进行真空吸尘，清除 座椅上的沙尘。避免皮革磨蚀或 损坏，并维持皮革质量。 - 经常用干布或软布擦拭天然皮革 座椅罩。 - 使用适当真皮保护剂，避免表面 磨损并帮助保持真皮颜色。使用 皮革涂料或保护剂时一定要认真 阅读说明，并咨询专家。 - 浅色(米黄色，乳白色)皮革容易 被污染，并且污渍明显。需经常 清洁座椅。 - 避免用湿抹布擦拭座椅。否则会 导致表面裂纹。 参考 • 使用中的自然起皱或磨损情况不在 保修范围内。 • 配备金属配件的皮带、拉链或后兜 内的钥匙等，会损坏座椅织物。 • 注意不要弄湿座椅，否则会改变天 然皮革的性质。 • 能漂白的牛仔裤或衣服会污染座椅 覆盖织物的表面。 9-61 保养 • 清洁真皮座椅 - 立即除去所有污染物。参考下列 说明，除去各种污染物。 - 化妆品(防晒霜、粉底等) 在抹布上涂抹清洁膏，擦拭污染 位置。用湿布擦去清洁膏，并用 干布擦去水分。 - 饮料(咖啡、软饮料等) 涂抹小量中性去污剂并擦拭，直 到除去污染物为止。 - 油渍 立即用吸水抹布擦去油渍，并用 天然皮革专用去污剂擦拭。 - 口香糖 用冰块硬化口香糖并逐渐除掉。 9-62 清洁胯部/肩部安全带束带 使用推荐的车内装饰品或地毯清洁用中 性肥皂溶液清洁安全带束带。请按照规 定使用此肥皂。禁止安全带束带漂白或 染色，否则会削弱安全带的功能。 清洁车窗玻璃 如果车窗玻璃模糊(油污、蜡膜等)，应 使用玻璃清洁剂清洁。请遵守玻璃清洁 剂使用说明。 参考 不要擦伤或刮伤后窗内侧，否则会损坏 后窗除霜器加热丝。 09 排放控制系统 您车辆的排放控制系统属于新车有限保 修范围内，详细信息请参考您车辆质量 保证书中的保修信息。 您车辆配备了符合所有排放法规的排放 控制系统。 排放控制系统包含如下3种： 1. 曲轴箱窜气排放控制系统 (1) 曲轴箱窜气排放控制系统 (2) 燃油蒸气排放控制系统 (3) 废气排放控制系统 2. 燃油蒸气排放控制系统 为保证排放控制系统能正常工作，我们 建议您请北京现代授权经销商按照本使 用说明书内的定期保养时间表检查和保 养车辆。 曲轴箱强制通风系统可防止曲轴箱中流 出的窜缸废气污染环境。此系统从进气 管导入新鲜空气至曲轴箱内，新鲜空气 与窜缸废气混合后，通过PCV阀重新进 入进气系统。 燃油蒸气排放控制系统可防止燃油蒸气 逃逸到大气中污染环境。 活性炭罐 燃油箱内产生的燃油蒸气由活性炭罐吸 收并储存。在发动机规定工况下，储存 在活性炭罐内的燃油蒸气通过净化控制 电磁阀进入至进气系统。 参考 在测功器上进行测试时(配备电子稳定 控制(ESC)系统)： • 在测功器上进行测试时，为了防止 发动机熄火，按下[ESC]开关关闭电 子稳定控制(ESC)系统。 • 在测功器上测试结束后，再次按下 [ESC]开关启动电子稳定控制(ESC) 系统)。 9-63 保养 净化控制电磁阀(PCSV) 净化控制电磁阀由发动机控制模块 (ECM)控制。发动机怠速和冷却液低温 状态，净化控制电磁阀(PCSV)关闭，活 性炭罐内的燃油蒸气不能进入进气系 统，而在发动机暖机后规定工况下，净 化控制电磁阀(PCSV)打开，活性炭罐内 的燃油蒸气进入进气系统。 3. 废气排放控制系统 废气排放控制系统是在控制发动机尾气 排放的同时保持最佳车辆性能的高效系 统。 发动机排放废气注意事项 (一氧化碳) • 在发动机尾气中含有一氧化碳。 因此，当您在车内闻到任何一种排 放废气时，都应立即检查和维修车 辆。如果在行驶中您怀疑排放废气 进入车内，应把所有车窗完全打 开，我们建议您将此系统有关的所 有维护保养、检查、维修和更换工 作交由北京现代授权经销商进行。 9-64 警告 发动机尾气中含有一氧化碳(CO)。一氧 化碳(CO)虽然是无色无味的气体，但非 常危险，可能会导致严重或致命人身伤 害。因此，请遵守下列安全注意事项， 防止一氧化碳(CO)中毒。 • 除了将车辆泊车或移出车库、室 内停车场等封闭空间时必要的时间 外，不要在封闭区域运转发动机。 • 当需要在室外长时间驻车和保持发 动机运转时，打开外循环模式，以 便车内进入新鲜空气。 • 车辆驻车和发动机运转时，不要长 时间待在车内。 • 在发动机熄火或起动困难时，如果 重复尝试起动发动机，可能会导致 废气排放控制系统损坏。 09 催化转化器安全注意事项(如有配 备) 警告 发动机运转或关闭后不久，排气系统和 催化转化器系统的温度非常高。为了避 免严重或致命人身伤害的危险性，请遵 守下列安全注意事项： • 禁止在干草、纸屑、树叶等易燃物 的上方停车。否则，排气系统的高 温可能会引燃这些易燃物，从而引 发火灾。 • 应远离排气系统和催化转化器，以 防烫伤。 不要拆除排气系统、催化转化器周 围的隔热板，禁止车辆底部密封改 造，也禁止车辆底部防腐涂层改 造。在特定条件下，这些会引发火 灾。 您的车辆配备了废气排放控制催化转化 器。 因此，必须遵守下列注意事项： • 汽油发动机仅能使用无铅汽油。 • 当发动机熄火、性能下降等迹象 时，不要驾驶车辆。 • 禁止误用或滥用发动机。禁止发动 机停止状态滑行或挂档下陡坡。 • 切勿让发动机长时间(5分钟或以上) 怠速运转。 • 禁止改装或窜改发动机或废气排放 控制系统部件。我们建议您将此系 统有关的所有检查、维修和更换工 作交由北京现代授权经销商进行。 • 燃油量不足时，严禁继续驾驶车 辆。如果汽油耗尽，会造成发动机 失火，导致催化转化器损坏。 如果不遵循这些注意事项会导致损坏催 化转化器及损坏车辆。 而且这些损坏不在保修范围内。 9-65 保养 汽油颗粒过滤器(GPF)(如有配备) 汽油颗粒过滤器(GPF)系统过滤排气中 的碳烟颗粒。 与一次性空气滤清器不同，发动机运转 和满足条件时，汽油颗粒过滤器(GPF) 系统自动燃烧掉(氧化)沉积的碳烟颗 粒。 在正常/高速行驶时，发动机控制系统 利用高排气温度自动燃烧掉沉积的碳烟 颗粒。 但是，如果车辆重复短距离行驶或长距 离低速行驶，因为排气温度始终较低， 不能自动燃烧除掉沉积的碳烟颗粒。此 时，无论碳烟的氧化反应如何，累积的 碳烟量会达到一定量，[GPF]警告灯就 会亮。 车辆在发动机转速在1,500~4,000之 间、档位[3]档或以上、车速80km/ h(50mph)以上条件行驶30分钟以上 时，[GPF]警告灯就会熄灭。 如果车辆按照上述条件行驶后，[GPF] 警告灯仍闪烁，或者显示“检查排气系 统”的警告信息，我们建议您请北京 现代授权经销商检查汽油颗粒过滤器 (GPF)系统。 如果车辆在[GPF]警告灯闪烁时继续行 驶，可能导致汽油颗粒过滤器(GPF)系 统损坏，且燃油经济性降低。 9-66 注意 汽油产品(配备汽油颗粒过滤器(GPF)) 配备汽油颗粒过滤器(GPF)系统的车 辆，仅能使用规定规格汽油产品。 如果使用包括非指定添加剂的高硫 (50ppm以上)汽油产品，会导致汽油颗 粒过滤器(GPF)损坏，并产生白烟。 1 第二类车：本标准适用范围内，除第一类车以外的其他所有汽车。 第一类车：包括驾驶员座位在内座位数不超过六座，且最大设计总质量不超过2500kg的M 类汽车。 GB 18352.5-2013 09 9-67 保养 9-68
