开放式循环木质平托盘技术规范
开放式循环木质平托盘技术规范

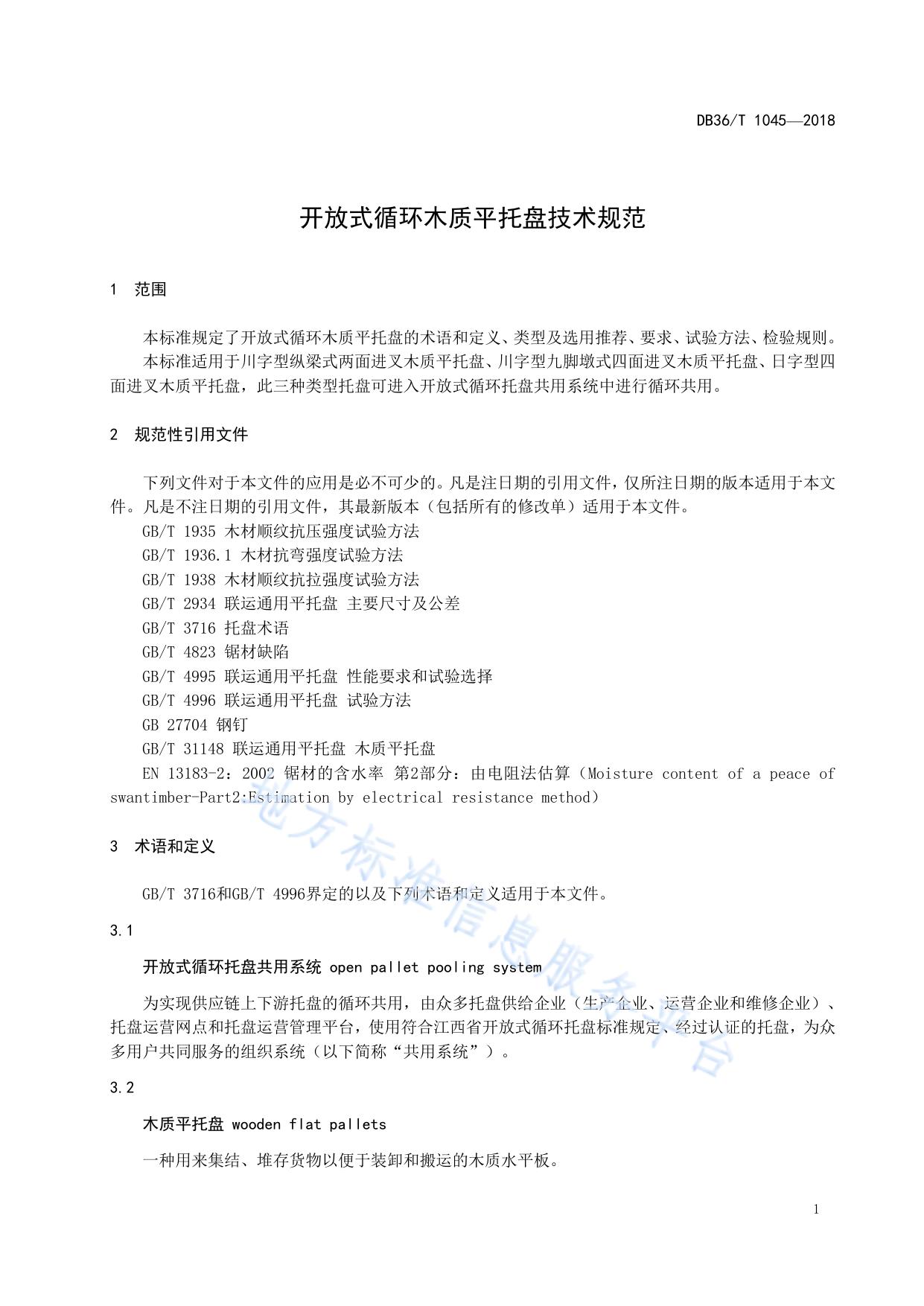

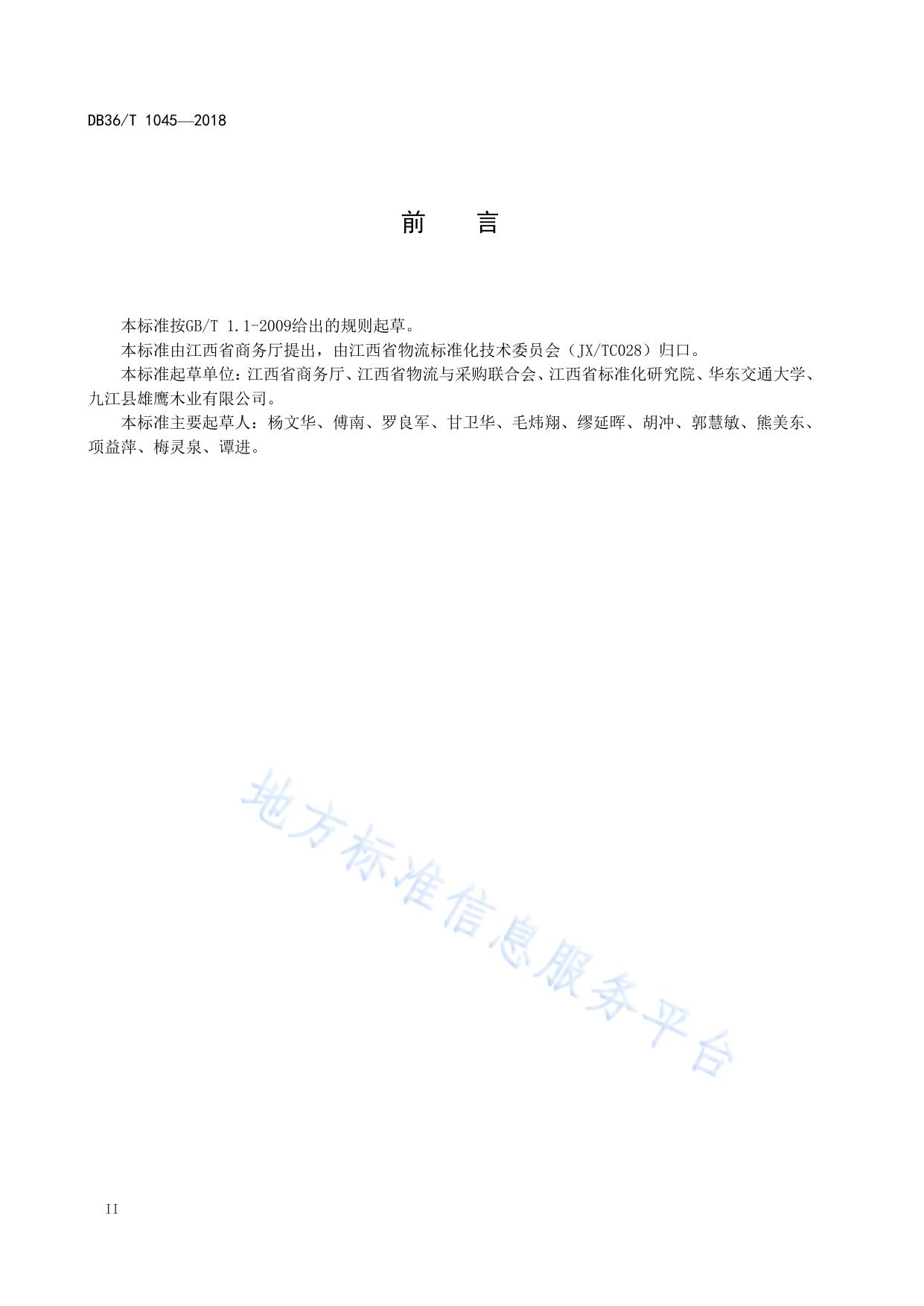

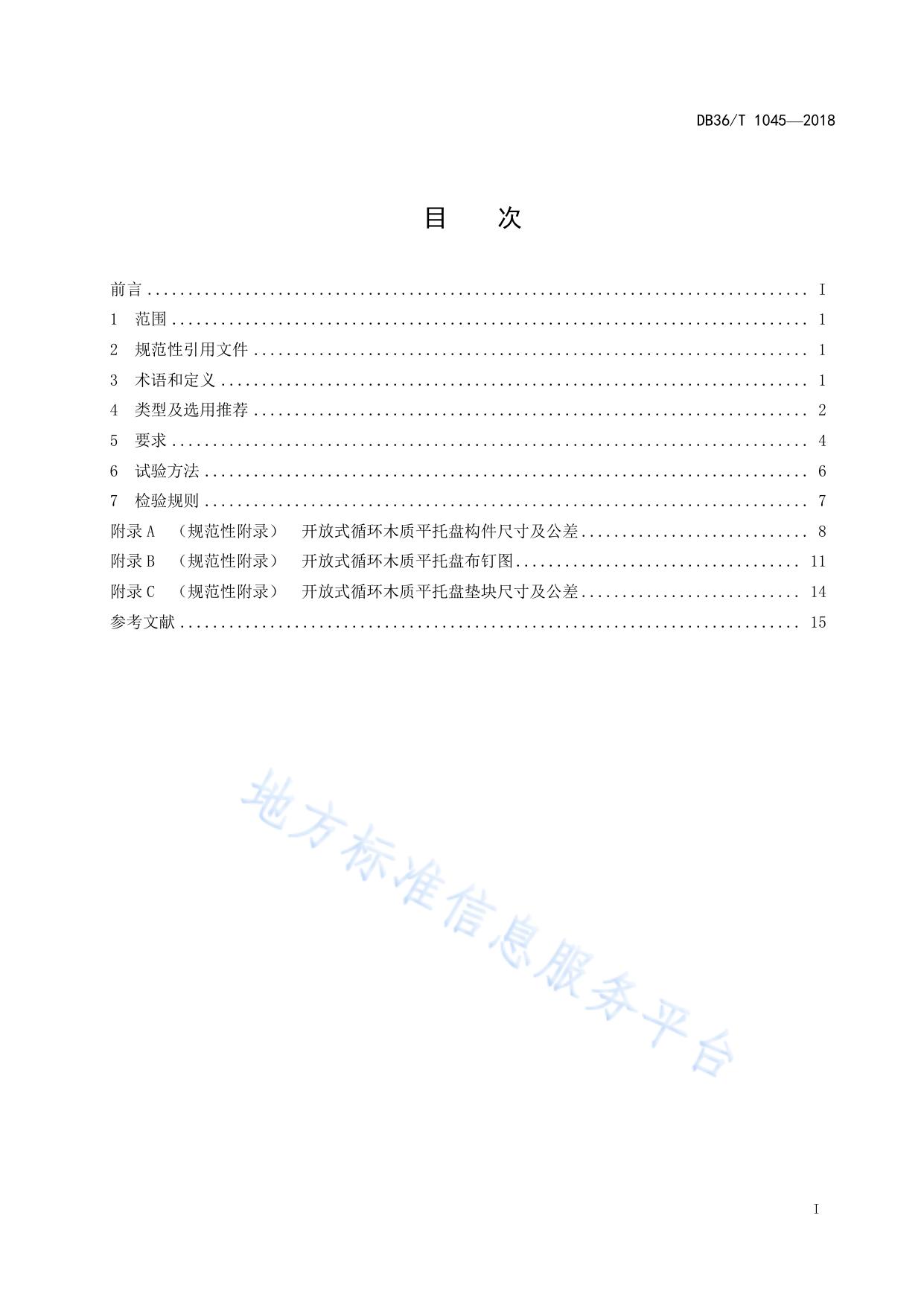

ICS 55.180.20 A85 DB36 江 西 省 地 方 标 准 DB 36/T 1045—2018 开放式循环木质平托盘技术规范 Technical Specification for Open Cycle Wooden Flat Pallet 2018 -07- 03 发布 江西省质量技术监督局 2019 - 01 - 04 实施 发 布 DB36/T 1045—2018 目 次 前言 ................................................................................. I 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 1 4 类型及选用推荐 .................................................................... 2 5 要求 .............................................................................. 4 6 试验方法 .......................................................................... 6 7 检验规则 .......................................................................... 7 附录 A （规范性附录） 开放式循环木质平托盘构件尺寸及公差 ............................ 8 附录 B （规范性附录） 开放式循环木质平托盘布钉图 ................................... 11 附录 C （规范性附录） 开放式循环木质平托盘垫块尺寸及公差 ........................... 14 参考文献 ............................................................................ 15 I DB36/T 1045—2018 前 言 本标准按GB/T 1.1-2009给出的规则起草。 本标准由江西省商务厅提出，由江西省物流标准化技术委员会（JX/TC028）归口。 本标准起草单位：江西省商务厅、江西省物流与采购联合会、江西省标准化研究院、华东交通大学、 九江县雄鹰木业有限公司。 本标准主要起草人：杨文华、傅南、罗良军、甘卫华、毛炜翔、缪延晖、胡冲、郭慧敏、熊美东、 项益萍、梅灵泉、谭进。 II DB36/T 1045—2018 开放式循环木质平托盘技术规范 1 范围 本标准规定了开放式循环木质平托盘的术语和定义、类型及选用推荐、要求、试验方法、检验规则。 本标准适用于川字型纵梁式两面进叉木质平托盘、川字型九脚墩式四面进叉木质平托盘、日字型四 面进叉木质平托盘，此三种类型托盘可进入开放式循环托盘共用系统中进行循环共用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1935 木材顺纹抗压强度试验方法 GB/T 1936.1 木材抗弯强度试验方法 GB/T 1938 木材顺纹抗拉强度试验方法 GB/T 2934 联运通用平托盘 主要尺寸及公差 GB/T 3716 托盘术语 GB/T 4823 锯材缺陷 GB/T 4995 联运通用平托盘 性能要求和试验选择 GB/T 4996 联运通用平托盘 试验方法 GB 27704 钢钉 GB/T 31148 联运通用平托盘 木质平托盘 EN 13183-2：2002 锯材的含水率 第2部分：由电阻法估算（Moisture content of a peace of swantimber-Part2:Estimation by electrical resistance method） 3 术语和定义 GB/T 3716和GB/T 4996界定的以及下列术语和定义适用于本文件。 3.1 开放式循环托盘共用系统 open pallet pooling system 为实现供应链上下游托盘的循环共用，由众多托盘供给企业（生产企业、运营企业和维修企业）、 托盘运营网点和托盘运营管理平台，使用符合江西省开放式循环托盘标准规定、经过认证的托盘，为众 多用户共同服务的组织系统（以下简称“共用系统”）。 3.2 木质平托盘 wooden flat pallets 一种用来集结、堆存货物以便于装卸和搬运的木质水平板。 1 DB36/T 1045—2018 注：其最低高度应能适应托盘搬运车、叉车和其他适用的装卸设备的搬运要求。 3.3 额定载荷 rating 额定载荷指在平均且均匀分布载荷的情况下，指定的以千克为单位的托盘的装载能力。未标明净载 重能力的特定托盘只有一个额定值。额定值通过试验确定，且不能改变。 3.4 顶铺板 top deck 木质平托盘上承载货物一面的面板。 3.5 底铺板 bottom deck 木质平托盘上货物质量水平分布的面板。 3.6 垫块 block 在顶铺板与底铺板之间的短柱体（其断面为矩形），用以支承铺板并构成叉车和托盘搬运车进叉的 叉孔。 3.7 纵梁板 stringer board 连接垫块和铺板的水平件。 3.8 钝棱 blunt edge 整边锯材在宽度或厚度上有部分或全部材棱未着锯，残留的原木的原来圆表面树皮或不带树皮的部 分。 4 类型及选用推荐 4.1 开放式循环木质平托盘的类型 开放式循环木质平托盘包括川字型纵梁式两面进叉木质平托盘、川字型九脚墩式四面进叉木质平托 盘、日字型四面进叉木质平托盘三种类型。托盘平面尺寸均为1200mm×1000mm。类型如图1所示。 2 DB36/T 1045—2018 a) 川字型纵梁式两面进叉木质平托盘：两面进叉、单面使用、紧密对接边板（简称“川字 A 型托 盘”） b) 川字型九脚墩式四面进叉木质平托盘：四面进叉、单面使用、紧密对接边板、纵梁板与底铺板 同方向、底板结构为川字型托盘（简称“川字 B 型托盘”） c) 日字型四面进叉木质平托盘:四面进叉、单面使用、紧密对接边板（简称“日字 A 型托盘”） 图1 开放式循环木质平托盘的类型 4.2 开放式循环木质平托盘的选用推荐 4.2.1 川字型托盘（指底部成 “川”字结构的托盘）更方便叉车配套使用，广泛适用于各种货架，但 不利于带板运输过程中货物叠层作业，“川”字底部结构容易造成下层货物压损。 4.2.2 日字型托盘（指底部成 “日”或“田”字结构的托盘）稳固性更好，适用于远途带板运输中的 货物叠层码放，广泛适用于各种货架，但不适用于高层自动货架，与叉车配套使用时容易造成下梁的破 损。 3 DB36/T 1045—2018 5 要求 5.1 材料 5.1.1 木材 5.1.1.1 木材许用强度 木质平托盘用木材的许用强度按表1的规定（许用强度等于试验强度除以安全系数，抗弯强度及抗 拉强度的安全系数为6.5,抗压强度的安全系数为5.5)。 表1 木材的许用强度 单位为兆帕斯卡 抗弯强度 (顺纹)抗压强度 (顺纹）抗拉强度 10.5 6.0 12.7 5.1.1.2 木材树种 开放式循环木质平托盘用木材树种为马尾松、南方松、赤松、铁杉、花旗松、樟子松、油松、云杉、 辐射松等，也可以使用强度与之相同或更大的树种。 5.1.1.3 含水率 开放式循环木质平托盘各部件含水率不应高于20%。 5.1.1.4 除害处理 需要时，应对开放式循环木质平托盘进行熏蒸、热处理等除虫害处理。 5.1.2 托盘钉 开放式循环木质平托盘的表面应经电化学镀处理，性能要求参照GB 27704执行，托盘钉的规格及使 用场合见表2规定。 表2 托盘钉的规格及使用场合 托盘钉规格 使用场合 P 2.68×57.2 HW 川字型、日字型托盘中纵梁板与顶铺板的钉接 P 2.87×76.2 HW 川字型、日字型托盘中顶铺板、纵梁板与垫块的钉接 P 2.87×76.2 HW 川字型、日字型托盘中垫块与底铺板的钉接 5.2 部件要求 开放式循环木质平托盘的铺板、垫块、纵梁及纵梁板应为整块锯材。各部件用木材质量应符合表3 的规定。 5.3 尺寸及公差 5.3.1 开放式循环木质平托盘平面尺寸的制造公差 +3-6 mm。 5.3.2 托盘中各部件尺寸及公差按照表 4 的规定进行，每个组成部件的尺寸及公差见附录 A。 4 DB36/T 1045—2018 表3 开放式循环木质平托盘部件用木材质量 缺陷 托盘部件质量要求 检量与计算方法 节子 铺板 纵梁板 垫块 纵梁 最大尺寸不得超过材宽的 30% 15% 30% 25% 任意材长 1m 范围内的个数不得超过 6 4 6 6 腐朽 — 不允许 虫眼 任意材长 1m 范围内的个数不得超过 4 1 4 4 裂纹 长度不得超过材长的 5% 5% 10% 10% 斜纹 斜纹倾斜程度不得超过 10% 5% 20% 10% 钝棱 最严重缺角尺寸不得超过板宽的 30% 15% 30% 20% 翘曲 顺弯、横弯最大拱高不得超过内曲水平长的 2% 1% 1% 1% 夹皮 — 不允许 表4 托盘尺寸及公差 名称 平面尺寸 顶铺板 底铺板 纵梁板 纵梁 垫块 对角线偏差 平面度 分类 通用 尺寸及公差 +3 -6 长×宽：1200 +3 -6 ×1000 +3 -6 mm +2 +2 通用 长×宽×高：1000 川字B型 长×宽×高：1200-6 × 90-2 × 230 日字A型 川字B型 日字A型 × 90-2 × 200 mm +3 +2 +2 mm +3 -6 +2 -2 +2 mm +3 +2 +2 mm +3 +2 +2 +2 +1 +2 +2 +1 长×宽×高：1000 × 90 × 200 长×宽×高：1200-6 × 90-2 × 230 +1 川字A型 长×宽×高：1200-6 × 50-2 × 100-1 mm 四周（共6块） 长×宽×高： 160-2 × 90-2 × 90-1 mm 中间（共3块） 长×宽×高： 120-2 × 90-2 × 90-1 mm 托盘平面两对角线长度之差不应超过3mm 托盘铺板偏离预定水平面的垂直偏差≤7mm 5.4 加工要求 5.4.1 钉接 钉接时，要求无露钉、无漏钉。在板材背面伸出的钉尖应在板材背面折弯回头；钉帽埋入板材的深 度不应超过3mm。 5.4.2 布钉 开放式循环木质平托盘的布钉(托盘钉的规格、用钉数量、钉接位置等)按照附录B的规定进行。 5.5 外观质量 开放式循环木质平托盘板面要求平整、无污染、无影响使用的毛刺以及无机械损伤。 5.6 性能要求 5 DB36/T 1045—2018 开放式循环木质平托盘的额定载荷（R）为1000kg,满足GB/T 4995中规定的抗弯试验、叉举试验、 垫块或纵梁抗压试验、堆码试验、底铺板抗弯试验、角跌落试验等各项性能要求。 6 试验方法 6.1 材料 6.1.1 木材抗弯强度 木材抗弯强度按GB/T 1936.1的规定进行。 6.1.2 木材的顺纹抗压强度 木材的顺纹抗压强度按GB/T 1935的规定进行。 6.1.3 木材的顺纹抗拉强度 木材顺纹抗拉强度按GB/T 1938的规定进行。 6.1.4 含水率检测 木材含水率按照EN 13183-2:2002的规定进行。 6.1.5 托盘钉 托盘钉的性能、尺寸及公差按照GB 27704的规定执行，托盘钉的规格和使用场合按本标准表2的规 定执行。 6.2 部件及木材质量检查 在自然光下目测，木材质量中各种缺陷的检量和计算方法可参照GB/T 4823的规定执行。 6.3 尺寸公差及加工要求 在自然光线下目测，采用钢板尺、卷尺等检量工具进行逐项检验，精确至0.5mm。 6.4 外观质量检验 在自然光线下目测。 6.5 性能要求检测 6.5.1 抗弯试验 按照GB/T 4996中规定进行。 6.5.2 叉举试验 按照GB/T 4996中规定进行。 6.5.3 垫块或纵梁抗压试验 按照GB/T 4996中规定进行。 6.5.4 堆码试验 6 DB36/T 1045—2018 按照GB/T 4996中规定进行。 6.5.5 底铺板抗弯试验 按照GB/T 4996中规定进行。 6.5.6 角跌落试验 按照GB/T 4996中规定进行。 7 检验规则 开放式循环木质平托盘各项技术指标需通过国家相关权威认证机构的认证，并出具相应检测合格报 告。 7 DB36/T 1045—2018 AA 附 录 A （规范性附录） 开放式循环木质平托盘构件尺寸及公差 A.1 1200mm×1000mm川字A型木质平托盘构件尺寸及公差图见图A.1。 单位为毫米 图 A.1 1200mm×1000mm 川字 A 型木质平托盘构件尺寸及公差 8 DB36/T 1045—2018 A.2 1200mm×1000mm川字B型木质平托盘构件尺寸及公差图见图A.2。 单位为毫米 图 A.2 1200mm×1000mm 川字 B 型木质平托盘构件尺寸及公差 9 DB36/T 1045—2018 A.3 1200mm×1000mm日字A型木质平托盘构件尺寸及公差图见图A.3。 单位为毫米 图 A.3 1200mm×1000mm 日字 A 型木质平托盘构件尺寸及公差 10 DB36/T 1045—2018 BB 附 录 B （规范性附录） 开放式循环木质平托盘布钉图 B.1 1200mm×1000mm 川字 A 型木质平托盘布钉图（俯视图）见图 B.1。 单位为毫米 注：图中⊕表示P 2.87×76.2 HW型托盘钉。 图 B.1 1200mm×1000mm 川字 A 型木质平托盘布钉图（俯视图） 11 DB36/T 1045—2018 B.2 1200mm×1000mm川字B型、日字A型木质平托盘布钉图（俯视图）见图B.2。 单位为毫米 注1：图中⊕表示P 2.87×76.2 HW型托盘钉。 注2：图中 o 为 P 2.68×57.2 HW 型托盘钉。 图 B.2 1200mm×1000mm 川字 B 型、日字 A 型木质平托盘布钉图（俯视图） 单位为毫米 注：图中×表示P 2.87×76.2 HW型托盘钉。 图B.3 1200mm×1000mm川字B型木质平托盘布钉图（仰视图） 12 DB36/T 1045—2018 B.4 1200mm×1000mm日字A型木质平托盘布钉图（仰视图）见图B.4。 单位为毫米 注：图中×表示P 2.87×76.2 HW型托盘钉。 图B.4 1200mm×1000mm日字A型木质平托盘布钉图（仰视图） 13 DB36/T 1045—2018 CC 附 录 C （规范性附录） 开放式循环木质平托盘垫块尺寸及公差 C.1 尺寸及公差 开放式循环木质平托盘垫块的尺寸及公差如图 C.1 所示，尺寸及公差按照表 4 规定执行。 单位为毫米 图C.1 开放式循环木质平托盘垫块尺寸及公差 14 DB36/T 1045—2018 参 考 文 献 [1] UIC CODE 435-2 Standard of quality for a European flat wood pallet, with four entries and measuring 1000mm×1200mm [2] JIS Z 0604-1989 Wooden flat pallet [3] JIS Z 0651-2002 Design criteria of pallet systems [4] ISO 8611-1:2011 Pallets for materials handling-Flat pallets-Part 1:Test methods [5] ISO 8611-2:2011 Pallets for materials handling-Flat pallets-Part 2:Performance requirements and selection of tests _________________________________ 15
