H3C WA2220E-AG无线局域网接入点设备 用户手册

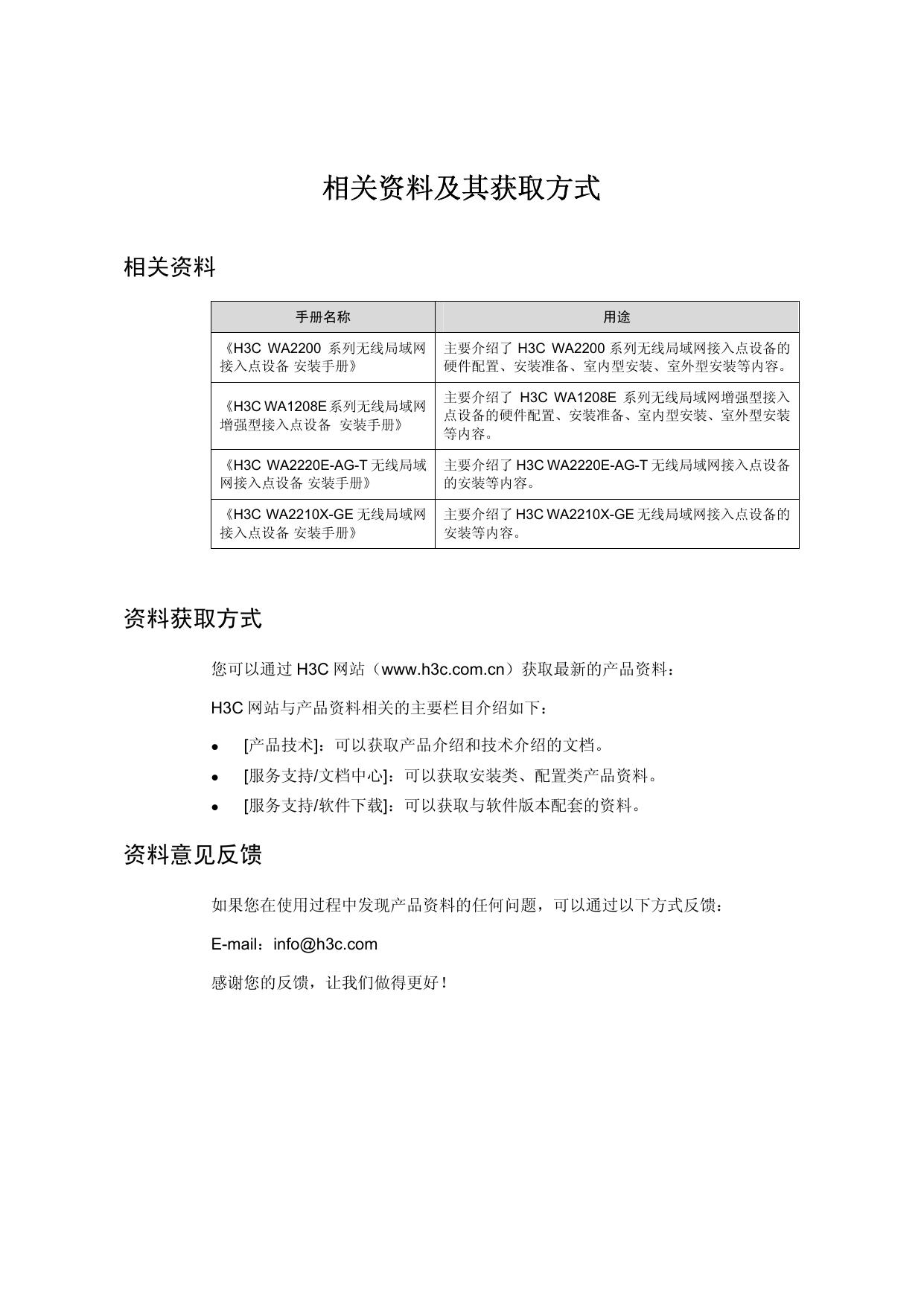

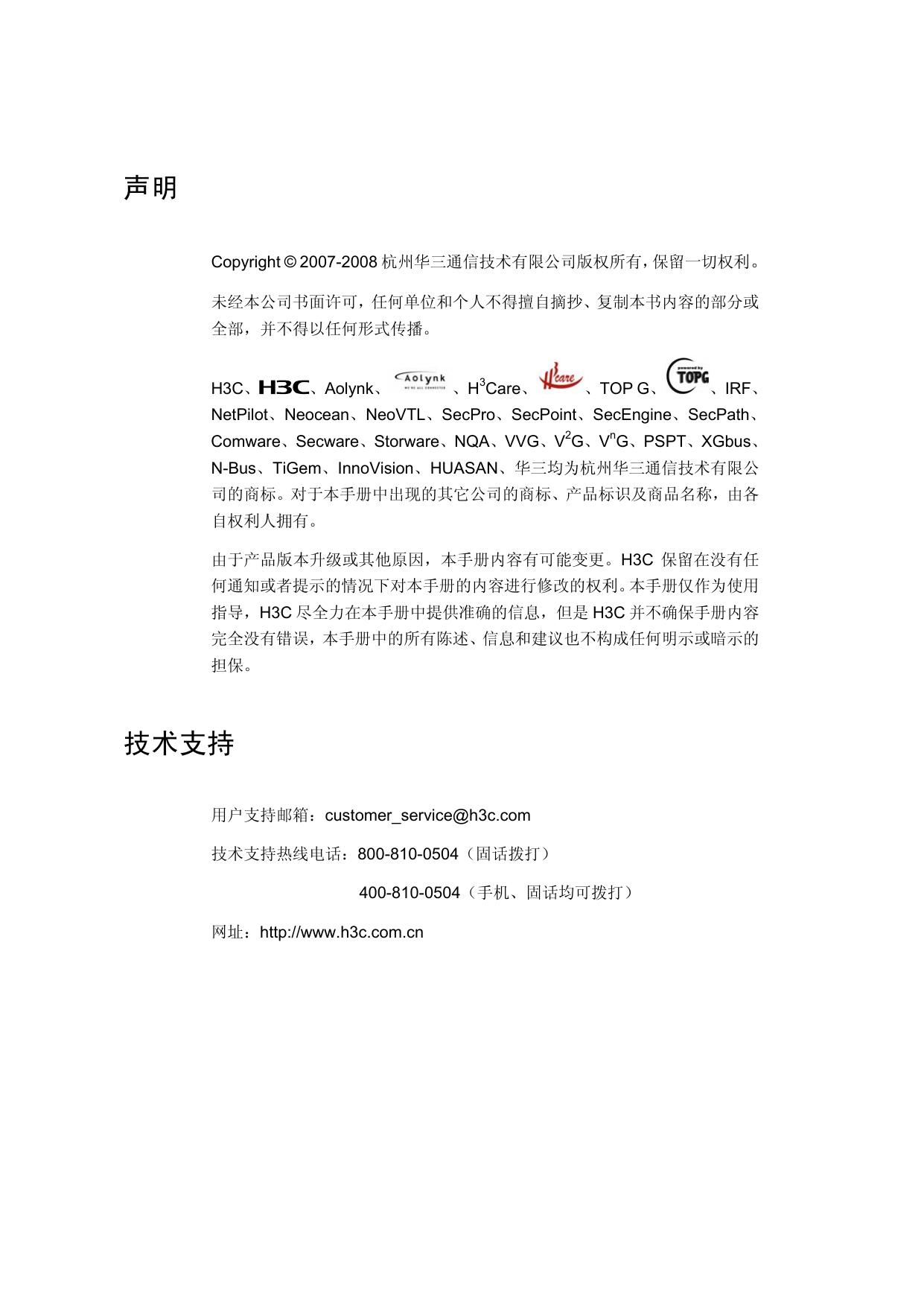

H3C WA 系列无线局域网接入点设备 用户手册 杭州华三通信技术有限公司 http://www.h3c.com.cn 资料版本：20080620-C-1.03 声明 Copyright © 2007-2008 杭州华三通信技术有限公司版权所有，保留一切权利。 未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或 全部，并不得以任何形式传播。 H3C、 、Aolynk、 、H3Care、 、TOP G、 、IRF、 NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、 Comware、Secware、Storware、NQA、VVG、V2G、VnG、PSPT、XGbus、 N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公 司的商标。对于本手册中出现的其它公司的商标、产品标识及商品名称，由各 自权利人拥有。 由于产品版本升级或其他原因，本手册内容有可能变更。H3C 保留在没有任 何通知或者提示的情况下对本手册的内容进行修改的权利。本手册仅作为使用 指导，H3C 尽全力在本手册中提供准确的信息，但是 H3C 并不确保手册内容 完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的 担保。 技术支持 用户支持邮箱：customer_service@h3c.com 技术支持热线电话：800-810-0504（固话拨打） 400-810-0504（手机、固话均可拨打） 网址：http://www.h3c.com.cn 相关资料及其获取方式 相关资料 手册名称 用途 《H3C WA2200 系列无线局域网 接入点设备 安装手册》 主要介绍了 H3C WA2200 系列无线局域网接入点设备的 硬件配置、安装准备、室内型安装、室外型安装等内容。 《H3C WA1208E 系列无线局域网 增强型接入点设备 安装手册》 主要介绍了 H3C WA1208E 系列无线局域网增强型接入 点设备的硬件配置、安装准备、室内型安装、室外型安装 等内容。 《H3C WA2220E-AG-T 无线局域 网接入点设备 安装手册》 主要介绍了 H3C WA2220E-AG-T 无线局域网接入点设备 的安装等内容。 《H3C WA2210X-GE 无线局域网 接入点设备 安装手册》 主要介绍了 H3C WA2210X-GE 无线局域网接入点设备的 安装等内容。 资料获取方式 您可以通过 H3C 网站（www.h3c.com.cn）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [产品技术]：可以获取产品介绍和技术介绍的文档。 z [服务支持/文档中心]：可以获取安装类、配置类产品资料。 z [服务支持/软件下载]：可以获取与软件版本配套的资料。 资料意见反馈 如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反馈： E-mail：info@h3c.com 感谢您的反馈，让我们做得更好！ 前 言 本书简介 本手册包括 H3C WA 系列无线局域网接入点设备的操作和命令手册。本手册各章节 内容如下： z 第 1 章 简介。介绍了本书相关内容及相关手册。 z 第 2 章 业务特性明晰。介绍了本书所涉及的各个模块的主要业务特性，可以链 接到各个模块的操作、命令手册，帮助用户了解各模块的主要特性功能。 第 3 章 登录方法及用户界面介绍。介绍了无线接入点设备的登录方法，帮助用 z 户了解 WA 系列无线局域网接入点设备所支持的用户界面以及如何通过 Console 口和以太网口进行本地或远程登录。 第 4 章 无线接入点设备的软件维护。介绍了 WA 系列无线局域网接入点设备的 z 软件升级、维护方法、口令丢失的处理、出场缺省配置、FIT/FAT 模式切换和 一些基础的软件设置，帮助用户了解各种模式下的软件升级和配置文件的维护。 本书约定 1. 命令行格式约定 格 式 意 义 粗体 命令行关键字（命令中保持不变、必须照输的部分）采用加粗字体 表示。 斜体 命令行参数（命令中必须由实际值进行替代的部分）采用斜体表示。 [] 表示用“[ ]”括起来的部分在命令配置时是可选的。 { x | y | ... } 表示从两个或多个选项中选取一个。 [ x | y | ... ] 表示从两个或多个选项中选取一个或者不选。 { x | y | ... } * 表示从两个或多个选项中选取多个，最少选取一个，最多选取所有 选项。 [ x | y | ... ] * 表示从两个或多个选项中选取多个或者不选。 &<1-n> 表示符号&前面的参数可以重复输入 1～n 次。 # 由“#”号开始的行表示为注释行。 2. 图形界面格式约定 格 式 意 义 <>带尖括号“< >”表示按钮名，如“单击<确定>按钮”。 [] 带方括号“[ ]”表示窗口名、菜单名和数据表，如“弹出[新建用户] 窗口”。 / 多级菜单用“/”隔开。如[文件/新建/文件夹]多级菜单表示[文件]菜 单下的[新建]子菜单下的[文件夹]菜单项。 3. 各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意 义如下： 小心、注意：提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者 设备损坏。 警告：该标志后的注释需给予格外关注，不当的操作可能会对人身造成伤害。 说明、提示、窍门、思考：对操作内容的描述进行必要的补充和说明。 环境保护 本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国 家法律、法规要求进行。 H3C WA 系列无线局域网接入点设备 用户手册 目 录 目 录 第 1 章 简介.............................................................................................................................1-1 1.1 本书简介............................................................................................................................. 1-1 1.2 相关手册............................................................................................................................. 1-1 1.3 分册简介............................................................................................................................. 1-2 第 2 章 业务特性明晰 ..............................................................................................................2-1 2.1 概述.................................................................................................................................... 2-1 2.2 特性功能索引 ..................................................................................................................... 2-1 2.3 特性功能明晰 ..................................................................................................................... 2-2 2.3.1 接入分册 .................................................................................................................. 2-2 2.3.2 IP业务分册............................................................................................................... 2-3 2.3.3 IP路由分册............................................................................................................... 2-4 2.3.4 IP组播分册............................................................................................................... 2-4 2.3.5 QoS分册 .................................................................................................................. 2-5 2.3.6 安全分册 .................................................................................................................. 2-5 2.3.7 系统分册 .................................................................................................................. 2-6 2.3.8 WLAN分册............................................................................................................... 2-8 第 3 章 登录方法及用户界面介绍 ............................................................................................3-1 3.1 通过Console口进行本地登录 ............................................................................................. 3-1 3.2 通过以太网端口利用Telnet进行远程登录........................................................................... 3-2 3.3 用户界面简介 ..................................................................................................................... 3-4 3.3.1 WA系列无线局域网接入点设备支持的用户界面...................................................... 3-4 3.3.2 WA系列无线局域网接入点设备用户界面编号 ......................................................... 3-4 第 4 章 无线接入点设备的软件维护.........................................................................................4-1 4.1 简介.................................................................................................................................... 4-1 4.1.1 无线接入点设备管理的文件 ..................................................................................... 4-1 4.1.2 无线接入点设备软件维护的几种方法....................................................................... 4-1 4.2 BootWare菜单.................................................................................................................... 4-2 4.2.1 BootWare主菜单...................................................................................................... 4-2 4.2.2 BootWare子菜单...................................................................................................... 4-6 4.3 出厂缺省配置 ..................................................................................................................... 4-9 4.3.1 FAT AP出厂缺省配置 .............................................................................................. 4-9 4.3.2 FIT AP出厂缺省配置 ............................................................................................. 4-10 4.3.3 取消出厂缺省配置.................................................................................................. 4-10 4.4 FIT/FAT模式切换 ............................................................................................................. 4-10 i H3C WA 系列无线局域网接入点设备 用户手册 目 录 4.4.1 在Bootware菜单中进行FIT/FAT模式切换.............................................................. 4-11 4.4.2 命令行模式下进行FIT/FAT模式切换...................................................................... 4-12 4.5 通过串口升级BootWare和应用程序 ................................................................................. 4-13 4.5.1 XModem协议简介.................................................................................................. 4-13 4.5.2 串口参数的修改 ..................................................................................................... 4-13 4.5.3 升级BootWare ....................................................................................................... 4-15 4.6 通过TFTP协议升级应用程序............................................................................................ 4-17 4.6.1 在BootWare菜单中通过TFTP升级应用程序.......................................................... 4-17 4.6.2 在命令行模式下通过TFTP协议升级应用程序........................................................ 4-22 4.7 通过FTP协议升级应用程序 .............................................................................................. 4-23 4.7.1 在BootWare菜单中通过FTP升级应用程序 ............................................................ 4-23 4.7.2 在命令行模式下通过FTP协议升级应用程序 .......................................................... 4-25 4.7.3 在默认配置情况下使用FTP协议升级应用程序 ...................................................... 4-26 4.8 通过无线控制器集中管理，自动升级应用程序（仅适用于FIT模式） .............................. 4-30 4.8.1 FIT AP与无线控制器关联 ...................................................................................... 4-31 4.8.2 通过无线控制器实现无线接入点设备应用程序的自动升级 .................................... 4-33 4.9 应用程序以及配置文件的维护 .......................................................................................... 4-35 4.10 口令丢失的处理.............................................................................................................. 4-36 4.10.1 用户口令丢失....................................................................................................... 4-36 4.10.2 BootWare口令丢失.............................................................................................. 4-37 4.10.3 Super Password口令丢失 ................................................................................... 4-37 4.11 BootWare扩展段的备份和恢复 ...................................................................................... 4-38 4.12 软件设置......................................................................................................................... 4-38 4.12.1 设置无线接入点设备（FAT AP） ........................................................................ 4-38 4.12.2 设置无线接入点设备（FIT AP） ......................................................................... 4-41 ii H3C WA 系列无线局域网接入点设备 用户手册 第 1 章 简介 第1章 简介 说明： 本手册的“WA 系列无线局域网接入点设备”特指 WA1208E 系列和 WA2200 系列 无线局域网接入点产品。 1.1 本书简介 您可以通过以下条目了解到本书所涉及的主要内容。 z 业务特性明晰：通过对本书所涉及的各个模块的主要业务特性进行简要介绍， 帮助用户了解各模块的主要特性功能。 z 登录方法及用户界面介绍：通过介绍WA系列无线局域网接入点设备的基本登 录方法，帮助用户了解WA系列无线局域网接入点设备所支持的用户界面以及 如何通过Console口和以太网口进行本地或远程登录。 z 无线接入点设备的软件维护：通过介绍WA系列无线局域网接入点设备的软件 维护，包括软件升级维护、出厂缺省配置、通过无线控制器集中管理，自动升 级应用程序、口令丢失的处理、FIT/FAT模式切换和各种安全和附属设置等内 容。 z 无线接入点设备的接口和指示灯：方便用户在设备维护时，通过直观的示意图 查找设备接口和指示灯的分布信息。 1.2 相关手册 如果需要了解 WA2200 系列无线局域网接入点设备的硬件配置、外观和接口、软件 设置、室内和室外型设备的机械安装、电源和以太网电缆的连接方法等请参考《H3C WA2200 系列无线局域网接入点设备 安装手册》。 如果需要了解 WA1208E 系列无线局域网增强型接入点设备的硬件配置、外观和接 口、室内和室外型设备的机械安装、电源和以太网电缆的连接方法等请参考《H3C WA1208E 系列无线局域网增强型接入点设备 安装手册》。 可以通过www.h3c.com.cn获取最新版本配套的产品资料，方法如下： z 单击主页的［文档中心］，选择［IP 网络产品］； z 在［IP 网络产品］页面中，选择［无线局域网产品系列］相应的设备类型； 1-1 H3C WA 系列无线局域网接入点设备 用户手册 z 第 1 章 简介 点击相应的设备类型，即可查询该设备相关的手册。 1.3 分册简介 WA 系列无线局域网接入点设备支持的软件特性可以划分为 8 个分册，各分册的主 要内容介绍如下。 z 接入分册：无线局域网接入点设备支持的不同接口的配置及链路层协议的配 置。 z IP业务分册：无线局域网接入点设备支持的如IP地址、ARP、DNS、DHCP、 IP性能、IPv6 基础、双协议栈、DHCPv6 无状态配置等IP相关特性的配置。 z IP路由分册：无线局域网接入点设备支持的如静态路由、IPv6 静态路由等路由 协议的配置。 z IP 组 播 分 册 ： 无 线 局 域 网 接 入 点 设 备 支 持 的 如 IGMP Snooping 和 MLD Snooping等组播相关协议的配置。 z QoS分册：无线局域网接入点设备支持的如流分类、流量监管、流量整形、 QoS策略、拥塞管理、优先级映射等QoS相关协议和特性的配置。 z 安全分册：无线局域网接入点设备支持的如AAA及用户管理、RADIUS等安全 协议的配置。 z 系统分册：无线局域网接入点设备支持的如搭建配置环境、基本配置、用户登 录、文件管理、系统维护、NTP、SNMP等系统相关的协议和特性的配置。 z WLAN分册：无线局域网接入点设备支持的如WLAN等相关协议的配置。 1-2 H3C WA 系列无线局域网接入点设备 用户手册 第 2 章 业务特性明晰 第2章 业务特性明晰 2.1 概述 H3C WA 系列无线局域网接入点设备可广泛应用于各种向用户提供 WLAN 接入的无 线网络，支持 FIT 和 FAT 两种工作模式，根据网络规划的需要，可以通过命令行灵 活的在 FIT 和 FAT 两种工作模式中切换。当 WA 系列产品工作在 FIT 模式时，可在 无线控制器的管理下提供无线用户的接入认证和管理等服务；当工作在 FAT AP 模 式时，可以独立提供无线用户的接入认证和管理等服务。WA 系列产品支持 FIT/FAT 两种工作模式的特性，有利于将客户的 WLAN 网络由小型网络平滑升级到大型网络。 表2-1 WA 系列无线接入点设备的型号及尺寸 类型 型号 外形尺寸（W×D×H） WA1208E-G WA1208E-DG WA1208E 195mm×195mm×44.8mm WA1208E-GP WA1208E-AGP WA1208E-AG WA2210-AG WA2200 室内型 166mm×118mm×40mm WA2220-AG WA2200 增强型 WA2220E-AG 195mm×135mm×35mm WA2210X-G WA2200 室外型 245mm×245mm×76mm WA2220X-AG WA2220X-AGP 2.2 特性功能索引 表2-2 WA 系列无线接入点设备特性功能索引 功能模块 业务特性 以太网接口 PPP（PPP、PPPoE） 逻辑接口 WAN 接口 ARP DHCP（Server、Client） 域名解析 IP 地址 IP 性能 IPv6 基础 VLAN 接入分册 IP业务分册 2-1 H3C WA 系列无线局域网接入点设备 用户手册 第 2 章 业务特性明晰 功能模块 业务特性 双协议栈 DHCPv6 无状态配置 IP路由分册 IP 路由概述 静态路由 IP组播分册 IGMP Snooping MLD Snooping QoS分册 QoS IPv6 静态路由 MAC 地址认证 802.1x AAA RADIUS ACL 端口安全 设备管理 NTP SNMP 文件系统管理 系统维护与调试 系统基本配置 信息中心 用户界面 MAC 地址表管理 安全分册 系统分册 WLAN分册 WLAN 2.3 特性功能明晰 2.3.1 接入分册 表2-3 接入分册业务特性 业务特性 操作、命令手册 特性说明 以太网接口配置 以太网接口 z 二层以太网接口介绍 z PPP 配置 z PPPoE 的配置 z VLAN 基本属性配置 z VLAN 接口的基本属性配置 z 基于端口的 VLAN 配置 z LoopBack 接口配置 z NULL 接口配置 z WLAN-Radio 接口配置 z WLAN-BSS 接口配置 以太网接口命令 PPP 配置 PPP PPP 命令 VLAN 配置 VLAN VLAN 命令 逻辑接口配置 逻辑接口 逻辑接口命令 WLAN 接口配置 WLAN 接口 WLAN 接口命令 返回特性功能索引 2-2 H3C WA 系列无线局域网接入点设备 用户手册 第 2 章 业务特性明晰 2.3.2 IP 业务分册 表2-4 IP 业务分册业务特性 业务特性 操作、命令手册 特性说明 ARP 是将 IP 地址解析为 MAC 地址的协议。 ARP 配置 ARP ARP 命令 z ARP 配置 z 免费 ARP 配置 z ARP 源抑制功能配置 DHCP 采用客户端/服务器通信模式，由客户端 向服务器提出配置申请，服务器返回 IP 地址等 相应的配置信息，以实现 IP 地址等信息的动态 配置。 DHCP 配置 DHCP DHCP 命令 z DHCP 服务器配置 z DHCP 客户端配置 域名解析配置 域名系统（DNS，Domain Name System）是一 种用于 TCP/IP 应用程序的分布式数据库，提供 域名与 IP 地址之间的转换。 域名解析命令 z 静态域名解析配置 z 动态域名解析配置 z IP 地址配置 域名解析 IP 地址配置 IP 地址 IP 地址命令 在一些特定的网络环境里，需要调整 IP 的参数， 以便网络性能达到最佳。 IP 性能配置 IP 性能 IP 性能命令 z 配置接口的 TCP 最大报文段长度 z 配置 TCP 定时器 z 配置 TCP 连接的接收和发送缓冲区的大小 z 配置 ICMP 差错报文发送功能 IPv6 是网络层协议的第二代标准协议，它是 IETF 设计的一套规范，是 IPv4 的升级版本。 IPv6 基础配置 IPv6 基础 IPv6 基础命令 z IPv6 的基本功能配置 z IPv6 邻居发现协议配置 z PMTU 发现配置 z TCP IPv6 配置 z IPv6 FIB 转发功能配置 z 指定时间内发送 ICMPv6 差错报文的最大个 数配置 z IPv6 DNS 配置 同时支持 IPv4 协议和 IPv6 协议的网络节点即成 为双协议栈节点。当双栈节点配置 IPv4 地址和 IPv6 地址后，就可以在相应接口上转发 IPv4 和 IPv6 报文。 双协议栈配置 双协议栈 双协议栈命令 2-3 z 双协议栈配置 z IPv4 到 IPv6 的过渡技术 H3C WA 系列无线局域网接入点设备 用户手册 业务特性 第 2 章 业务特性明晰 操作、命令手册 DHCPv6 无状态配置 DHCPv6 无状态 配置 DHCPv6 无状态配置命 令 特性说明 DHCPv6 无状态配置是指设备通过无状态自动 配置获取 IPv6 地址后，利用 DHCPv6 服务器获 取除地址以外的其他网络配置参数，如 DNS 服 务器、域名等。 z DHCPv6 无状态客户端配置 返回特性功能索引 2.3.3 IP 路由分册 表2-5 IP 路由分册业务特性 业务特性 操作、命令手册 特性说明 IP 路由基本概述。 IP 路由概述 IP 路由概述 IP 路由表显示命令 z 路由协议概述 z IP 路由和路由表 z 通过路由表选路 静态路由配置 由管理员手工配置，恰当地设置和使用静态路由 可以改进网络的性能，并可为重要的网络应用保 证带宽。 静态路由命令 z 静态路由配置 z 静态路由应用 静态路由 IPv6 静态路由配置 IPv6 静态路由与 IPv4 静态路由类似，适合于一 些结构比较简单的 IPv6 网络。 IPv6 静态路由命令 z IPv6 静态路由 IPv6 静态路由配置 返回特性功能索引 2.3.4 IP 组播分册 表2-6 IP 组播分册业务特性 业务特性 操作、命令手册 IGMP Snooping 配置 IGMP Snooping IGMP Snooping 命令 2-4 特性说明 IGMP Snooping 是运行在二层设备上的组播约 束机制，用于管理和控制组播组。 z IGMP Snooping 基本功能配置 z IGMP Snooping 端口功能配置 z IGMP Snooping 查询器配置 z IGMP Snooping 策略配置 H3C WA 系列无线局域网接入点设备 用户手册 业务特性 第 2 章 业务特性明晰 操作、命令手册 MLD Snooping 配置 MLD Snooping MLD Snooping 命令 特性说明 MLD Snooping 是运行在二层设备上的 IPv6 组 播约束机制，用于管理和控制 IPv6 组播组。 z MLD Snooping 基本功能配置 z MLD Snooping 端口功能配置 z MLD Snooping 查询器配置 z MLD Snooping 策略配置 返回特性功能索引 2.3.5 QoS 分册 表2-7 QoS 分册业务特性 业务特性 操作、命令手册 特性说明 服务质量，针对延迟、抖动、丢包率所做的差别 服务。不支持峰值速率；不支持硬件队列。 QoS 配置 QoS QoS 命令 z 流分类、流量监管和流量整形配置 z QoS 策略配置 z 拥塞管理配置 z 优先级映射及配置 返回特性功能索引 2.3.6 安全分册 表2-8 安全分册业务特性 业务特性 操作、命令手册 特性说明 802.1x 配置 802.1x 协议作为局域网端口的一个普通接入控 制机制用在以太网中，主要解决以太网内认证和 安全方面的问题。 802.1x 命令 z 802.1x 基本配置 z Guest VLAN 配置 802.1x 提供了一个用来对认证、授权和计费这三种安全 功能进行配置的一致性框架。 AAA 配置 AAA AAA 命令 z AAA 配置 z RADIUS 协议配置 MAC 地址认证配置 MAC 地址认证是一种基于端口和 MAC 地址对 用户的网络访问权限进行控制的认证方法。 MAC 地址认证命令 z MAC 地址认证 2-5 MAC 地址认证基本配置 H3C WA 系列无线局域网接入点设备 用户手册 业务特性 第 2 章 业务特性明晰 操作、命令手册 特性说明 访问控制列表，用来实现流识别功能，不支持流 模板。 ACL 配置 ACL ACL 命令 z 时间段配置 z IPv4 基本 ACL 配置 z IPv4 高级 ACL 配置 z IPv4 二层 ACL 配置 z IPv6 基本 ACL 配置 z IPv6 高级 ACL 配置 端口安全是一种基于 MAC 地址对网络接入进行 控制的安全机制，是对已有的 802.1x 认证和 MAC 地址认证的扩充。 端口安全配置 端口安全 端口安全命令 z 端口安全简介 z 使能端口安全功能 z 配置端口允许的最大安全 MAC 地址数 z 配置端口安全模式 z 配置端口安全的特性 z 配置安全 MAC 地址 z 配置端口安全支持 WLAN z 配置当前端口不应用服务器下发的授权信息 返回特性功能索引 2.3.7 系统分册 表2-9 系统分册业务特性 业务特性 操作、命令手册 特性说明 设备管理功能，使用户能够查看设备当前的工作 状态，配置设备运行的相关参数，实现对设备的 日常维护和管理。不支持 BootWare 合法性检 查。 设备管理配置 设备管理 设备管理命令 z 通过 Telnet 登录设备 z 设备管理的配置 网络时间协议，用来在分布式时间服务器和客户 端之间进行时间同步。 NTP 配置 NTP NTP 命令 z NTP 工作模式配置 z NTP 可选参数配置 z 访问控制权限配置 z NTP 验证功能配置 SNMP 配置 简单网络管理协议是使用 TCP/IP 协议族对互联 网上的设备进行管理的一个框架，它提供一组基 本的操作来监视和维护互联网。 SNMP 命令 z SNMP 基本功能配置 z Trap 配置 SNMP 2-6 H3C WA 系列无线局域网接入点设备 用户手册 业务特性 第 2 章 业务特性明晰 操作、命令手册 特性说明 设备运行过程中所需要的文件保存在设备的存 储设备中，为了方便用户对存储设备进行有效的 管理，设备以文件系统的方式对这些文件进行管 理。 文件系统管理配置 文件系统管理 文件系统管理命令 z 文件系统的管理配置 z FTP 配置（设备作为 Server 和 Client） z TFTP 配置（设备作为 Client） 系统维护与调试配置 对于设备所支持的各种协议和特性，系统基本上 都提供了相应的调试功能，帮助用户对错误进行 诊断和定位。 系统维护与调试命令 z 系统调试配置 z ping、tracert 等命令配置 z 系统基本配置 z 命令行特性介绍 系统维护与调试 系统基本配置操作 系统基本配置 系统基本配置命令 信息中心配置 信息中心是系统的信息枢纽，它能够对所有的系 统信息进行分类、管理。 信息中心命令 z 信息中心 用户界面视图是系统提供的一种视图，主要用来 管理工作在流方式下的异步串口。通过在用户界 面视图下的各种操作，可以达到统一管理各种用 户配置的目的。 用户界面配置 用户界面 用户界面命令 MAC 地址表管 理 信息中心的配置 MAC 地址表管理配置 MAC 地址表管理命令 z 异步串口配置用户属性的配置 z 终端属性的配置 z 自动执行命令的配置 z 用户界面所能访问的命令级别的配置 z VTY 用户界面访问限制\支持协议的配置 z 登陆用户界面认证方式的配置 MAC 地址表的表项包含了与该设备相连的设备 的 MAC 地址、与此设备相连的设备的接口号以 及所属的 VLAN ID。 z MAC 地址表管理的配置 CWMP 又被称为 TR-069 协议，提供了对下一 代网络中家庭网络设备进行管理配置的通用框 架、消息规范、管理方法和数据模型。 CWMP 配置 CWMP CWMP 命令 返回特性功能索引 2-7 z CWMP 网络框架 z CWMP 基本功能 z CWMP 的相关配置 H3C WA 系列无线局域网接入点设备 用户手册 第 2 章 业务特性明晰 2.3.8 WLAN 分册 表2-10 WLAN 分册业务特性 业务特性 操作、命令手册 WLAN 配置 WLAN WLAN 命令 返回特性功能索引 2-8 特性说明 z WLAN 服务简介 z 配置 WLAN 服务 z WLAN 安全概述 z 配置 WLAN 安全特性 z WRRM 配置 z WLAN IDS 配置 z WMM 配置 H3C WA 系列无线局域网接入点设备 用户手册 第 3 章 登录方法及用户界面介绍 第3章 登录方法及用户界面介绍 WA 系列无线局域网接入点设备工作于 FAT 模式时，可以通过以下方式登录： z 通过 Console 口进行本地登录 z 通过以太网端口利用 Telnet 进行本地或远程登录 z WA 系列无线局域网接入点设备工作于 FIT 模式时，不可以直接对其进行管理， 但可以通过其关联到的无线控制器对其进行控制。 3.1 通过 Console 口进行本地登录 1. 建立本地配置环境 如下图所示，只需将配置口电缆的 RJ45 一端与 WA 系列无线局域网接入点设备的 Console 口相连，DB9 一端与终端（PC 机上则是串口）相连； 图3-1 通过 Console 口进行本地配置 2. 配置终端参数 配置终端的参数，以 Windows 自带的超级终端为例。在串口的属性对话框中设置波 特率为 9600，数据位为 8，奇偶校验为无，停止位为 1，流量控制为无。如下图所 示： 3-1 H3C WA 系列无线局域网接入点设备 用户手册 第 3 章 登录方法及用户界面介绍 图3-2 串口参数设置 终端类型为 VT100 或自动检测。 图3-3 终端类型设置 设置好各参数后，按[确定]即可对设备进行配置了。 3.2 通过以太网端口利用 Telnet 进行远程登录 1. 环境配置 将客户端与 WA 系列无线局域网接入点设备的以太网口连接，如下图： 3-2 H3C WA 系列无线局域网接入点设备 用户手册 第 3 章 登录方法及用户界面介绍 图3-4 远程登录 Telnet 服务器 2. 配置服务器端 WA 系列无线局域网接入点设备 在对服务器端 WA 系列无线局域网接入点设备进行远程登录前，必须要对设备进行 配置。第一次对设备做配置时，必须通过 Console 口进行本地配置。 在服务器端 WA 系列无线局域网接入点设备上做以下配置： # 进入系统视图 Press ENTER to get started. system-view [H3C] # 使能 Telnet 服务器端功能 [H3C]telnet server enable % Start Telnet server # 配置与网络相连端口的 IP 地址，用户可更换为实际使用的 IP 地址 [H3C]interface vlan-interface 1 [H3C-Vlan-interface1]ip address 192.168.0.1 24 #进入 VTY 视图 [H3C]user-interface vty 0 4 [H3C-ui-vty0-4] #设置 Telnet 认证模式，例如：登录密码为 123456 [H3C-ui-vty0-4]set authentication password cipher 123456 #设置用户的优先级，例如：设置用户优先级为 3 [H3C-ui-vty0-4]user privilege level 3 3. 登录 WA 系列无线局域网接入点设备 确保客户端到 WA 系列无线局域网接入点设备之间路由可达，然后就可以通过以太 网端口登录 WA 系列无线局域网接入点设备了。 C:\Documents and Settings\user>telnet 192.198.0.1 ************************************************************************** * Copyright (c) 2004-2008 Hangzhou H3C Tech. Co., Ltd. All rights reserved * * Without the owner's prior written consent, * * no decompiling or reverse-engineering shall be allowed. * ************************************************************************** 3-3 H3C WA 系列无线局域网接入点设备 用户手册 第 3 章 登录方法及用户界面介绍 Login authentication Password: 在提示输入密码时，输入密码：123456。正确输入密码后即可对设备进行操作。 说明： IPv6 Telnet 的命令与 IPv4 的相同。命令行如下： telnet ipv6 { ipv6-address | hostname } [ -i interface-type interface-number ] [ port-number ] 3.3 用户界面简介 3.3.1 WA 系列无线局域网接入点设备支持的用户界面 表3-1 用户界面介绍 使用的设备 端口类型 用户界面 对应用户 说明 Console 用户界面 通过 Console 口登录的用户 Console 口 设备提供 1 个 Console 口， 端口类型为 EIA/TIA-232 DCE VTY 用户界面 Telnet 用户 以太网端口 目前设备最多支持 5 个 VTY 用户同时访问 3.3.2 WA 系列无线局域网接入点设备用户界面编号 设备支持的用户界面共分 2 类，并按照一定的先后顺序排列： 分别是控制台（CON）和虚拟接口（VTY）2 种类型。控制台只有一个；VTY 类型 的用户界面可能有多个，而每种类型的多个用户界面内部又按照顺序排列。 用户界面的编号有两种方式：绝对编号方式和相对编号方式。 1. 绝对编号 使用绝对编号方式，可以唯一的指定一个用户界面或一组用户界面。绝对编号方式 的起始编号是 0（即 Console 口），第二个编号为 1（即 VTY 1），……，第（n+1） 个编号为 n（即 VTY n），以此类推。 3-4 H3C WA 系列无线局域网接入点设备 用户手册 第 3 章 登录方法及用户界面介绍 说明： 2 种用户界面系统内部的划分顺序是 Console 口、VTY，其中 Console 口、占一个 编号；VTY 用户界面数量，根据设备支持的数量而占用相应的编号，使用 display user-interface 可查看。 z 2. 相对编号 相对编号方式的形式是：“用户界面类型 编号”。此编号是每种类型的用户界面的 内部编号。此种编号方式只能指定某种类型的用户界面中的一个或一组，而不能跨 类型操作。相对编号方式遵守的规则如下： z 控制台的编号：CON 0。 z VTY 的编号：第一个为 VTY 0，第二个为 VTY 1，依次类推。 3-5 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 第4章 无线接入点设备的软件维护 说明： z z 设备终端的显示信息会因具体产品信息的不同而有所不同，使用时请以设备实际 情况为准。 本章以 WA2200 设备为例的所有举例可以代表 WA 系列无线局域网接入点设备， 实际的软件维护过程请参考 WA2200 设备的案例。 4.1 简介 4.1.1 无线接入点设备管理的文件 1. BootWare 程序文件 BootWare 程序文件是无线接入点设备启动时用来引导应用程序的文件，该文件存储 于 Flash 中。完整的 BootWare 包含 BootWare 基本段和 BootWare 扩展段。 2. 应用程序文件 无线接入点设备仅提供一种用于启动的应用程序文件：主程序文件，该文件存储于 Flash 中。由于 WA 系列无线局域网接入点设备是支持 FIT/FAT 双模的 AP，所以在 设备中可以存在两个主程序文件：以 WA2200 系列设备为例，包括 WA2200_fit.bin 或者 WA2200_fat.bin。当设备工作在 FAT AP 模式下时，可以使用 boot-loader file file-url { main | backup }命令指定其中一个为主启动文件。 3. 配置文件 配置文件是一个用于保存无线接入点设备配置信息的文件，该文件存储于 Flash 中， 后缀为.cfg，系统默认的配置文件为 startup.cfg。 4.1.2 无线接入点设备软件维护的几种方法 可以采用如下三种方法来维护设备。 z 通过串口采用 XModem 协议完成 BootWare 及应用程序的升级。 z 通过以太网口使用 TFTP/FTP 协议完成应用程序的升级。 z 通过无线控制器集中管理，自动升级应用程序（仅适用于 FIT 模式）。 其中，第二种方式又可以分别通过 BootWare 菜单和命令行两种方式来实现。 4-1 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 说明： BootWare 程序升级是独立的，即用户需要单独升级 BootWare 程序。 开始 Comware应用程序 升级Comware应用程序？ 否 是 选择正确的Comware程序文件 选择升级的方法 通过网口加载Comware应用程序 通过 AC 集中管 理，自 动升级 (仅适用 于FIT 模式) 通 过 X M O D E M 升 级 通 过 T F T P 升 级 通过BootWare 菜单 通过命令行 通 过 F T P 升 级 安装升级操作 结束 图4-1 Comware V5 环境下 BootWare 程序及 Comware 程序的升级流程 4.2 BootWare 菜单 4.2.1 BootWare 主菜单 WA2200 系列无线接入点设备上电开机后，首先运行 BootWare 基本段，然后再运 行 BootWare 扩展段，终端屏幕上显示如下系统信息： ................ 4-2 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 system start booting......Version 1.07 ******************************************************* * * * H3C WA2200 BootWare , Ver 1.07 * * * ******************************************************* Copyright(c) 2004-2007 Hangzhou H3C Tech. Co., Ltd. and its licensors. Compiled date: Nov 20 2007, 15:48:27 CPU type : PPC405EP CPU L1 Cache : 16KB CPU Clock Speed : 266MHz Memory Type : SDRAM Memory Size : 64MB Memory Speed : 133MHz BootWare Size : 512KB Flash : 8MB Size HardWare Version is Ver.B Press Ctrl+B to enter extended boot menu........... The current starting file is main application file--flash:/wa2200_fat.bin! The main application file is self-decompressing... Decompressing...done! System is starting..... Startup configuration file does not exist. User interface con0 is available. Press ENTER to get started. WA1208E 系列无线接入点设备上电开机后，首先运行 BootWare 基本段，然后再运 行 BootWare 扩展段，终端屏幕上显示如下系统信息： ................ system start booting......Version 2.01 ******************************************************* 4-3 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 * * * H3C WA1208E BootWare , Ver 2.01 * * * ******************************************************* Copyright(c) 2004-2008 Hangzhou H3C Tech. Co., Ltd. and its licensors. Compiled date : Mar 17 2008, 09:46:57 CPU type : IXP422 CPU L1 Cache : 16KB CPU Clock Speed : 266MHz Memory Type : SDRAM Memory Size : 64MB Memory Speed : 133MHz BootWare Size : 512KB Flash : 8MB Size HardWare Version is Ver.A Press Ctrl+B to enter extended boot menu............ The current starting file is main application file--flash:/wa1208_fat.bin! The main application file is self-decompressing... Decompressing...done! System is starting..... User interface con0 is available. Press ENTER to get started. 说明： z z z 必须在出现“Press Ctrl+B to enter extended boot menu”的 1 秒钟之内，键 入，系统才能进入Boot扩展菜单；否则，系统将进入主应用程序文件的 自解压过程。 若系统进入主应用程序的自解压过程后再希望进入 Boot 扩展菜单，则需要重新 启动无线接入点设备。 为了阅读和便于理解，如果不做特殊说明，Boot 扩展菜单都将称为 BootWare 主 菜单。 4-4 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 当出现“Press Ctrl+B to enter extended boot menu...”时，键入，系 统提示： Please input BootWare password: 要求输入 BootWare 密码，输入正确的密码后，系统会提示： z 当前操作设备的名称； z 可以通过菜单<9>Storage Device Operation 显示设备当前的工作模式，也可 以通过该菜单在 FIT/FAT 两种工作模式之间相互切换。 需要注意的是： z BootWare 的初始密码为空。 z 若连续三次输入不正确的 BootWare 密码，系统自动重起设备。 z 若输入的密码正确，才能够进入 BootWare 主菜单。 ======================================= | <1> Boot System | | <2> Enter Serial SubMenu | | <3> Enter Ethernet SubMenu | | <4> File Control | | <5> Modify BootWare Password | | <6> Ignore System Configuration | | <7> BootWare Operation Menu | | <8> Clear Super Password | | <9> Device Operation | | <0> Reboot | ============================================================= Enter your choice(0-9): 该菜单含义如下： 表4-1 BootWare 主菜单 菜单项 说明 <1> Boot System 从存储介质 Flash 加载和引导应用程序 <2> Enter Serial SubMenu 进入串口子菜单。子菜单详细描述请参见4.2.2 1. <3> Enter Ethernet SubMenu 进入以太网子菜单。子菜单详细描述请参见4.2.2 2. <4> File Control 文件控制子菜单。子菜单详细描述请参见4.2.2 3. <5> Modify BootWare Password 修改 BootWare 密码 忽略系统配置启动 <6> Ignore System Configuration 采用这种方式启动时，只是本次生效，下次重启时还需要 重新设置 该功能一般在用户丢失口令之后使用 4-5 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 菜单项 说明 <7> BootWare Operation Menu BootWare操作子菜单。子菜单详细描述请参见4.2.2 4. 清除超级密码 超级用户密码用来设置切换用户级别时的密码 <8> Clear Super Password 缺省情况下没有设置超级用户密码 设置该选项后，仅在第一次重启无线接入点设备时生效， 第二次重启无线接入点设备后超级用户密码将恢复 存储设备操作子菜单 <9> Device Operation 显示设备当前的工作模式，也可以通过该菜单在 FIT/FAT 两种工作模式之间相互切换 <0> Reboot 重新启动无线接入点设备 4.2.2 BootWare 子菜单 1. 串口子菜单 通过该子菜单可以实现升级应用程序，修改串口速率等操作。 在 BootWare 主菜单下选择<2>可以进入串口子菜单： ============================================ |Note:the operating device is Flash | | <1> Download Application Program To SDRAM And Run | | <2> Update Main Application File | | <3> Modify Serial Interface Parameter | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-3): 各选项含义如下： 表4-2 BootWare 串口子菜单 菜单项 说明 <1> Download Application Program To SDRAM And Run 通过串口下载应用程序到内存并启动 <2> Update Main Application File 升级主应用程序并保存到 Flash 中 <3> Modify Serial Interface Parameter 修改串口参数 <0> Exit To Main Menu 返回 BootWare 主菜单 2. 以太网口子菜单 在 BootWare 菜单下键入<3>，可以进入以太网口子菜单，系统显示如下： 4-6 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 ========================================== |Note:the operating device is Flash | | <1> Download Application Program To SDRAM And Run | | <2> Update Main Application File | | <3> Change Ethernet Parameter | | <0> Exit To Main Menu | | < Ensure The Parameter Be Modified Before Downloading! > | ============================================================= Enter your choice(0-3): 以太网口子菜单中各选项解释如下： 表4-3 以太网口子菜单 菜单项 说明 <1> Download Application Program To SDRAM And Run 下载应用程序到内存并启动 <2> Update Main Application File 升级主应用程序并保存到 Flash 中 <3> Change Ethernet Parameter 修改以太网口参数 <0> Exit To Main Menu 返回 BootWare 主菜单 3. 文件控制子菜单 在 BootWare 主菜单中键入<4>，系统将进入文件控制子菜单。 通过文件控制子菜单，可以实现对存储介质中保存的应用程序文件的显示、修改和 删除等操作，系统显示如下： =============================================== |Note:the operating device is Flash | | <1> Display All File(s) | | <2> Set Application File type | | <3> Delete File | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-3): 各选项含义如下： 表4-4 文件控制子菜单 菜单项 说明 <1> Display All File(s) 显示所有文件 <2> Set Application File type 设置文件类型 <3> Delete File 删除文件 4-7 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 菜单项 说明 返回 BootWare 主菜单 <0> Exit To Main Menu 4. BootWare 操作子菜单 在 BootWare 主菜单下，键入<7>，进入 BootWare 操作菜单： ========================================= |Note:the operating device is Flash | | <1> Backup Full BootWare | | <2> Restore Full BootWare | | <3> Update Full BootWare With XModem | | <4> Update Extend BootWare With XModem | | <5> Update Basic BootWare With XModem | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-5): 各选项含义如下： 表4-5 BootWare 操作子菜单 菜单项 说明 <1> Backup Full BootWare 备份 BootWare 扩展段 <2> Restore Full BootWare 恢复 BootWare 扩展段 <3> Update Full BootWare With XModem 通过 XModem 协议升级完整 BootWare <4> Update Extended BootWare With XModem 通过 XModem 协议升级 BootWare 扩展段 <5> Update Basic BootWare With XModem 通过 XModem 协议升级 BootWare 基本段 <0> Exit To Main Menu 返回 BootWare 主菜单 5. 设备控制子菜单 在 BootWare 主菜单下，键入<9>，进入设备控制子菜单： ============================================= | <1> Display Current Device Model | | <2> Set The Device Into FIT AP Model | | <3> Set The Device Into FAT AP Model | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-3): 各选项含义如下： 4-8 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 表4-6 设备控制子菜单 菜单项 说明 <1> Display Current Device Model 显示当前设备模式 <2> Set The Device Into FIT AP Model 设置该设备为 FIT AP 模式 <3>Set The Device Into FAT AP Model 设置该设备为 FAT AP 模式 <0> Exit To Main Menu 返回 BootWare 主菜单 4.3 出厂缺省配置 出厂缺省配置是指用户在没有对无线接入点设备做任何配置和操作时，设备上电启 动后的默认配置。出厂缺省配置功能保证了设备上电后，所有的基本功能可以正常 使用。当用户在无线接入点设备上进行配置并保存配置结果后，设备下次启动时以 用户保存的配置文件启动。当用户删除现有的配置，即设备上没有任何配置文件时， 上电重启后，仍旧会以出厂缺省配置启动。 出厂缺省配置给用户提供了设备的基础配置，当用户在操作过程中忘记保存配置或 者不小心删除了当前配置，设备重启后会自动起用出厂缺省配置，在保证了设备可 用的同时极大的方便了用户的使用。 说明： z z z 如果在设备的BootWare中设置了跳过配置启动，参见4.3.3 取消出厂缺省配置， 则以空配置启动。 用户在保存配置文件时所指定的文件名将作为下次启动配置文件名，将优先于缺 省出厂配置启动。 如果无线接入点设备的存储器（Flash）上没有相应的配置文件，则按出厂缺省 配置启动。出厂缺省配置由生产厂商设置，用户无法修改。 无线接入点设备的出厂缺省配置包括以下几部分： 4.3.1 FAT AP 出厂缺省配置 FAT AP 出厂缺省配置包括以下配置信息： z 配置设备的 IP 地址为 192.168.0.50。 z 配置设备开启 Telnet Server 功能（缺省配置认证用户名为 admin，密码为 h3capadmin，区分大小写），用户可以通过 Telnet 方式对设备进行远程管理 和维护。 z 配置设备使能开放式系统认证模式，SSID 名称为 H3C。 4-9 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 4.3.2 FIT AP 出厂缺省配置 FIT AP 出厂缺省配置包括以下配置信息： z 配置设备开启 Telnet Server 功能（缺省配置认证密码为 h3capadmin，区分大 小写），用户可以通过 Telnet 方式对设备进行远程管理和维护。 4.3.3 取消出厂缺省配置 设备启动时，当出现“Press Ctrl+B to enter extended boot menu...”时，键入 ，系统提示： Please input BootWare password: 要求输入 BootWare 密码，输入正确的密码后（初始密码为空，若三次输入不正确 的密码，系统将自动重启），系统进入 BootWare 主菜单，如下： ======================================= | <1> Boot System | | <2> Enter Serial SubMenu | | <3> Enter Ethernet SubMenu | | <4> File Control | | <5> Modify BootWare Password | | <6> Ignore System Configuration | | <7> BootWare Operation Menu | | <8> Clear Super Password | | <9> Device Operation | | <0> Reboot | ============================================================= Enter your choice(0-9): 选择<6>，取消出厂缺省配置启动，以空配置启动，如下所示： Enter your choice(0-9):6 ................ Flag Set Successfully. 4.4 FIT/FAT 模式切换 WA 系列无线局域网接入点设备支持双模切换，可以工作在 FAT 模式，也可以与无 线控制器设备（AC）进行配合工作于 FIT 模式，并且支持在两种工作模式之间进行 切换。设备出厂时缺省配置为 FAT 模式。 需要注意的是，在进行两种模式切换之前，需要确认设备当前的工作模式，依此判 定是否需要进行模式切换。 4-10 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 4.4.1 在 Bootware 菜单中进行 FIT/FAT 模式切换 无线接入点设备运行的模式依赖于其 Flash 中存在的主程序文件，即在 Flash 中的 主程序文件是 wa2200_fit.bin 或 wa1208_fit.bin 时，则运行在 FIT AP 模式；在 Flash 中的主程序文件是 wa2200_fat.bin 或 wa1208_fat.bin 时，则运行在 FAT AP 模式。 在 BootWare 中设置模式时需要确定 Flash 中的主程序文件是否符合所设置的模式。 在 BootWare 中设置模式完毕后，若与 Flash 中的主程序文件不符合，需要升级主 程序文件，升级过程中切勿更改主程序文件的名称，以避免设置模式与运行模式不 一致。 在 BootWare 主菜单下键入<9>可以进入设备控制子菜单： ============================================= | <1> Display Current Device Model | | <2> Set The Device Into FIT AP Model | | <3> Set The Device Into FAT AP Model | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-3): 1. 显示设备当前的模式 键入<1>进入该选项，系统显示： Current Device Mode is FAT AP 2. 设置 FIT AP 模式 键入<2>进入该选项，系统显示： ................ FIT AP Mode setting successfully. 提示设置设备为 FIT AP 模式成功。 3. 设置 FAT AP 模式 键入<3>进入该选项，系统显示： ................ FAT AP Mode setting successfully. 提示设置设备为 FAT AP 模式成功。 4. 退回到主菜单 键入<0>，返回 BootWare 主菜单。 4-11 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 注意： z z 在 BootWare 中设置无线接入点设备的模式需要与 Flash 中的主程序文件相符。 如果因为更改文件名造成设置模式与运行模式不一致，系统将无法启动。 在升级应用程序时，如果在下载过程更改文件名，下载后会保存并替换当前模式 下 AP 加载的应用程序文件，下载后如果在 APP 中更改文件名，将会导致系统无 法启动。 4.4.2 命令行模式下进行 FIT/FAT 模式切换 1. 设置 FIT AP 模式 当设备运行模式为 FAT 时，想把设备运行的模式设置为 FIT，可以通过 boot-loader file file-url { main | backup }命令实现： boot-loader file wa2200_fit.bin main This command will be set the boot file.Continue?[Y/N]:y The specified file will be used as the main boot file at the next reboot! boot-loader file wa1208_fit.bin main This command will set the boot file. Continue? [Y/N]:y The specified file will be used as the main boot file at the next reboot! 注意： 由于设备的存储介质 FLASH 空间有限可能无法同时存放 FAT 和 FIT 文件，在命令 行模式下将设备的运行模式从 FAT 设置成 FIT 时，需要先删除 FLASH 中的 FAT 文 件，释放 FLASH 空间，删除 FAT 文件请使用 delete / ＋待删除的文件名称。然后 在命令行中直接通过 tftp 下载 FIT 文件，再在命令行模式下设置设备的运行模式为 FIT AP 模式。 2. 设置 FAT AP 模式 当设备运行模式为 FIT 时，想把设备运行的模式设置为 FAT，可以在无线控制器（目 前只有 H3C WX6100 系列无线控制器支持此配置）上通过 wlan ap-execute ap-name conversion-to-fatap 命令将无线接入点设备的工作模式设置为 FAT 模 式： 例如：将 ap1_003 设置为 FAT 模式 system-view [H3C] wlan ap excute ap1_003 concersion-to-fatap 4-12 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 注意： z z 在命令行模式下设置无线接入点设备的工作模式后，需要重新启动设备才能使设 置生效。 通过在无线控制器上配置命令 wlan ap-execute ap-name conversion-to-fatap 切换无线接入点设备的运行模式为 FAT AP 的前提条件是无线接入点设备作为 FIT AP 已经运行起来了。 4.5 通过串口升级 BootWare 和应用程序 4.5.1 XModem 协议简介 通过串口升级 BootWare 和应用程序请使用 XModem 协议。 XModem 协议是一种文件传输协议，因其简单性和较好的性能而被广泛应用。 XModem 协议通过串口传输文件，支持 128 字节和 1K 字节两种类型的数据包，并 且支持一般校验和、CRC 两种校验方式，在出现数据包错误的情况下支持多次重传 （一般为 10 次）。 XModem 协议传输由接收程序和发送程序完成。先由接收程序发送协商字符，协商 校验方式，协商通过之后发送程序就开始发送数据包，接收程序接收到一个完整的 数据包之后按照协商的方式对数据包进行校验： z 如果校验通过，则发送确认字符，然后发送程序继续发送下一个数据包。 z 如果校验失败，则发送否认字符，然后发送程序重传此数据包。 4.5.2 串口参数的修改 在实际环境中，为了节省升级软件的时间，需要提高串口的传输速率；有时为了提 高传输的可靠性，需要降低串口的传输速率，本节介绍如何调整串口的速率。 首先进入 BootWare 主菜单，键入<2>会进入到串口子菜单，然后选择<3>系统会提 示修改串口波特率： =============================================== |Note: Change The HyperTerminal's Baudrate Accordingly, | | Press 'Enter' to exit with things untouched. | |---------------------------------------| | <1> 9600(Default) | | <2> 19200 | | <3> 38400 | | <4> 57600 | | <5> 115200 | 4-13 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 | <0> Exit | ============================================================= Enter Your Choice(0-5): 选择合适的下载速率，以 115200bps 为例：键入<5>，将提示如下信息： Change the baudrate on PC side first! The current baudrate is 115200 因为串口波特率已经修改为 115200bps，而终端的波特率还为 9600bps，双方是无 法通信的。所以根据上面提示，改变配置终端设置的波特率，使其与所选的下载波 特率一致。 在终端上做如下操作： 图4-2 断开终端连接 点击[ 文件/属性 ]。在属性栏点击< 配置(F)… >按钮，修改波特率为 115200： 图4-3 修改波特率 点击[ 呼叫/呼叫 ]，重新连接： 4-14 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 图4-4 重新呼叫连接 然后按键返回串口子菜单。 说明： 如果通过改变速率下载文件升级 BootWare，完成后应及时将超级终端的连接速率 恢复为 9600bps，以防止启动或重新启动时无法显示屏幕打印信息。 4.5.3 升级 BootWare 首先进入BootWare主菜单（请参见4.2.1 BootWare主菜单），在BootWare主菜单 下键入<7>，系统将进入BootWare操作子菜单，对BootWare的操作都是在该菜单下 完成的。对该菜单的详细解释请参见4.2.2 4. BootWare操作子菜单 以升级 WA2200 设备的完整的 BootWare 为例： 首先修改串口波特率以提高升级速度（详细升级步骤请参见4.5.2 串口参数的修改）； 然后在BootWare操作菜单下键入<3>，系统提示： Select program file please. Waiting...CCCCCCCCCC 从终端窗口选择［传送/发送文件］，弹出如下图所示的对话框： 图4-5 发送文件对话框 点击<浏览>按扭，选择需要下载的应用程序文件，并将协议设置为 XModem，然后 点击<发送>按钮，系统弹出如下界面： 4-15 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 图4-6 正在发送文件界面 下载完成后，终端界面出现如下信息，表明下载成功： Download successfully! 463872 bytes downloaded! Updating Basic BootWare? Yes or No (Y/N): 输入 Y，升级 BootWare 基本段，终端界面出现如下信息，表示升级基本段成功： Updating Basic BootWare? Yes or No (Y/N):y Updating Basic BTM Updating the Norm Basic BootWare.......................................... Done Updating Extend BootWare? Yes or No (Y/N): 输入 Y，升级 BootWare 扩展段，终端界面出现如下信息，表示升级基本段成功： Updating Extend BootWare? Yes or No (Y/N):y Updating Extend BTM Updating Extend BootWare.................................................. Done 将配置终端的波特率从 115200bps 修改为 9600bps，重新启动无线接入点设备。 4-16 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 说明： z z z 图中所示文件名、文件大小、文件路径等参数会因具体情况而不同，进行升级前 应确认当前的 BootWare 版本及应用程序版本，以便使用正确的文件。 采用这种方法升级 BootWare 程序是升级了整个 BootWare，一旦出现错误可以 重新升级。 如果通过改变速率下载文件升级 BootWare，完成后应及时将超级终端的连接速 率恢复为 9600bps，以防止启动或重新启动时无法显示屏幕打印信息。 4.6 通过 TFTP 协议升级应用程序 TFTP（Trivial File Transfer Protocol，简单文件传输协议）是 TCP/IP 协议族中的 一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大 的文件传输服务。TFTP 承载在 UDP 上，提供不可靠的数据流传输服务，不提供存 取授权与认证机制，使用超时重传方式来保证数据的到达。与 FTP 相比，TFTP 软 件的大小要小得多。 4.6.1 在 BootWare 菜单中通过 TFTP 升级应用程序 1. 升级环境 图4-7 搭建 TFTP 直接相连的升级环境 图4-8 搭建 TFTP 通过交换机相连的升级环境 z 如图 4-7所示，搭建TFTP直接相连的升级环境，AP作为TFTP Client，PC作为 TFTP Server。用交叉以太网线将AP的以太网口和PC相连，并且保证AP与PC 4-17 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 的 网 络 互 通 。 本 例 设 置 AP 的 VLAN 接 口 （ Vlan-interface 1 ） 的 IP 地 址 为 192.168.0.2，PC设置为 192.168.0.1。 z 如图 4-8所示，搭建TFTP通过交换机相连的升级环境，AP作为TFTP Client， PC作为TFTP Server。AP和PC通过具有POE功能的交换机相连。本例设置AP 的 VLAN 接 口 （ Vlan-interface 1 ） 的 IP 地 址 为 192.168.0.2 ， PC 设 置 为 192.168.0.1。 在 PC 上启动 TFTP Server 程序，并设置好应用程序存放的路径。 注意： z z TFTP Server 由用户自己购买、安装，无线接入点设备不附带此软件。 升级主程序文件时需要注意是否与在 BootWare 中设置模式一致。 2. 以太网口参数配置 在通过 TFTP 协议升级应用程序前，需要对无线接入点的以太网口进行配置，请按 如下进行配置： 以 WA2200 设备为例，在 BootWare 主菜单下键入<3>可以进入以太网口子菜单， 然后键入<3>就可以进入以太网口配置菜单： Note: Two protocols for download, tftp & ftp. You can modify the flags following the menu. tftp—0x80, ftp—0x0. ‘.’ = clear field; boot device ‘-‘ = go to previous field; ^D = quit 网络下载设备名字，WA2200 系列设备 : emac0 为 emac0，WA1208 系列设备为 ixe1， 不允许更改。 processor number : 0 处理器数，无须更改 host name : host 主机名字，无须更改 file name : wa2200_fat.bin 下载文件名字要与下载的实际文件名一 样,同时要指定下载路径或者在 FTP 和 TFTP 设置中指定下载路径。 inet on ethernet (e) : 192.168.0.2 设置为与 TFTP/FTP 服务器为同一网 络内即可，与 AP 中的端口 IP地址无 关 inet on backplane (b): 无须设置 host inet (h) : 192.168.0.1 FTP 或 TFTP 服务器的 IP 地址 gateway inet (g) : 网关 IP 地址，无须设置 user (u) : target 用户名 FTP 下载用到该设置，TFTP 下载无需考虑 4-18 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 ftp password (pw) (blank = use rsh): 123456 FTP 下载密码,TFTP 下载无需考虑 flags (f) 下载标识，FTP 下载该标识为 0x0， : 0x80 TFTP 下载该标识为 0x80 target name (tn) 无需设置，若设置表示保存在 Flash : 中的目标文件的名称，若不设置，表示 继承上次使用的目标文件名称 startup script (s) : 无需设置 other (o) : 无需设置 Saved success! 说明： z z z z WA 系列无线局域网接入点产品不支持多映像加载，设备启动时会根据模式匹配 文件名称识别启动文件。目前只支持默认的 wa2200_fat.bin/wa1208_fat.bin 和 wa2200_fit.bin/wa1208_fit.bin 的文件名称。 在配置参数时，直接输入新的参数即可；直接按则会采用冒号后面的 默认参数。“.”表示清除当前输入；“-”表示返回到前一个参数域；“Ctrl＋D” 表示退出参数配置界面。 如果升级失败出现以下提示：Loading failed.，请重启无线接入点设备，重新设 置的IP地址才可以生效。 请不要修改无线接入点设备的设备名，否则会在升级时提示： Fail to init network. Loading failed. 3. 升级应用程序 以上配置均完成后，在 BootWare 主菜单下键入<3>进入以太网子菜单。以升级主应 用程序为例，键入<2>为升级主应用程序： WA1208E 设备显示信息如下： ========================================== |Note:the operating device is Flash | | <1> Download Application Program To SDRAM And Run | | <2> Update Main Application File | | <3> Change Ethernet Parameter | | <0> Exit To Main Menu | | < Ensure The Parameter Be Modified Before Downloading! > | ============================================================= Enter your choice(0-3):2 boot device : ixe 4-19 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 unit number : 1 processor number : 0 host name : host file name : wa1208_fat.bin inet on ethernet (e) : 192.168.0.2 host inet (h) : 192.168.0.1 flags (f) : 0x80 Loading... Done! 5077232 bytes downloaded. V5 Packet Checks Passed! System contains old application! # 需要确认是否要覆盖文件名相同的原有文件 Are you sure to overwrite the file? Yes or No (Y/N): y # 选择，设备删除原有的 wa1208_fat.bin 的文件 Delete the file flash:/wa1208_fat.bin.................................... ....... # 自动开始升级 Updating File flash:/wa1208_fat.bin....................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... ........................................... Update Success! WA2200 设备显示信息如下： ========================================== |Note:the operating device is Flash | | <1> Download Application Program To SDRAM And Run | | <2> Update Main Application File | | <3> Change Ethernet Parameter | | <0> Exit To Main Menu | | < Ensure The Parameter Be Modified Before Downloading! > | ============================================================= Enter your choice(0-3):2 4-20 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 System contains old application! Are you sure to overwrite the file? Yes or No (Y/N): y Delete the file flash:/wa2200_fat.bin................... boot device : emac unit number : 0 processor number : 0 host name : host file name : wa2200_fat.bin inet on ethernet (e) : 192.168.0.21 host inet (h) : 192.168.0.2 user (u) : target flags (f) : 0x80 Attaching network interface lo0... done. Loading... Done! 4272648 bytes downloaded. # 下载完毕，自动开始升级 Updating File flash:/wa2200_fat.bin........................................ .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... ................................................................... Update Success! 4. 加载应用程序 选择<0>，返回 BootWare 主菜单。选择<1>，从存储介质 Flash 加载和引导应用程 序。 注意： z 如果输入的文件名与 Flash 中原有文件的文件名一样，系统将提示如下： System contains old application! Are you sure to overwrite the file? Yes or No (Y/N): 4-21 H3C WA 系列无线局域网接入点设备 用户手册 z z z 第 4 章 无线接入点设备的软件维护 如果用户选择"Y"，将直接用新下载的文件覆盖 Flash 中的原重名文件，实现应用 程序的升级。 覆盖原重名文件在不同模式下会有不同的情况。当 AP 的模式为 FAT AP 时，新 下载的应用程序文件将覆盖 FAT AP 模式下加载的应用程序文件；当 AP 的模式 为 FIT AP 时，新下载的应用程序文件将覆盖 FIT AP 模式下加载的应用程序文件。 升级后的文件将成为唯一的应用程序文件。 4.6.2 在命令行模式下通过 TFTP 协议升级应用程序 1. 升级环境 以WA2200 设备为例，搭建硬件环境，参见图 4-7搭建TFTP直接相连的升级环境和 图 4-8搭建TFTP通过交换机相连的升级环境。 2. 查看系统文件 通过 dir 命令可以查看当前文件系统包含了哪些文件： dir Directory of flash:/ 0 -rw- 4179944 Oct 10 2002 10:10:10 wa2200_fat.bin 1 -rw- 2198368 Oct 10 2002 10:10:10 wa2200_fit.bin 2 -rw- 665 Apr 01 2000 23:55:55 startup.cfg 6477 KB total (244 KB free) 3. 下载应用程序文件 从服务器上下载应用程序文件到 AP 上。 tftp 192.168.0.1 get wa2200_fat.bin # 如果 AP 上已经有一个同名文件系统会提示是否覆盖，选择确认。 The file wa2200_fat.bin exists. Overwrite it? [Y/N]:y Verifying server file... Deleting the old file, please wait... ................................... File will be transferred in binary mode Downloading file from remote TFTP server, please wait................... .......................................... TFTP: 4179944 bytes received in 34 second(s) File downloaded successfully. . 4-22 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 注意： z z 以上操作都是在用户视图下的操作 备份的配置文件是可以由文本编辑器修改的，通过下载修改过的配置文件可以实 现对配置的更改，所做更改会在下次启动后生效。同理，也可以把应用程序直接 下载到 AP 上，覆盖原有的主程序来实现应用程序的更新。 4.7 通过 FTP 协议升级应用程序 当应用程序文件比较大时，也可以通过 FTP 来进行升级，这样可以大大缩短升级维 护的时间。 FTP（File Transfer Protocol，文件传输协议）在 TCP/IP 协议族中属于应用层协议， 主要向用户提供远程主机之间的文件传输。FTP 承载于 TCP 上，提供可靠的、面向 连接的数据流传输服务。与 TFTP 相比，FTP 软件要大得多。 通过 FTP 升级应用程序有两种方式： z 在 BootWare 菜单中通过 FTP 升级应用程序。 z 在命令行模式下升级应用程序。 注意： 不管采用哪种升级应用程序的方式，AP 都只能作为 FTP 的 Client 端，而不能作为 FTP Server 提供 FTP 服务。 4.7.1 在 BootWare 菜单中通过 FTP 升级应用程序 1. 升级环境 图4-9 搭建 FTP 直接相连的升级环境 4-23 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 图4-10 搭建 FTP 通过交换机相连的升级环境 z AP 作为 FTP Client，PC 作为 FTP Server。用交叉以太网线将 AP 的以太网 口和 PC 相连，并且保证 AP 与 PC 的网络互通。本例设置 AP 的 VLAN 接口 （Vlan-interface 1）的 IP 地址为 192.168.0.2，PC 设置为 192.168.0.1。 z 图 4-10搭建FTP通过交换机相连的升级环境中，AP作为FTP Client，PC作为 FTP Server。AP和PC通过具有POE功能的交换机相连。本例设置AP的VLAN 接口（Vlan-interface 1）的IP地址为 192.168.0.2，PC设置为 192.168.0.1。 注意： z z FTP Server 由用户自己购买、安装，无线接入点设备不附带此软件。 升级主程序文件时需要注意是否与在 BootWare 中设置模式一致。 2. 以太网口参数配置 在通过 TFTP 协议升级应用程序前，需要对无线接入点的以太网口进行配置，请按 如下进行配置： 以 WA2200 设备为例，在 BootWare 主菜单下键入<3>可以进入以太网口子菜单， 然后键入<3>就可以进入以太网口配置菜单： Note: Two protocols for download, tftp & ftp. You can modify the flags following the menu. tftp--0x80, ftp--0x0. '.' = clear field; '-' = go to previous field; boot device : emac0 processor number : 0 host name : host file name : wa2200_fat.bin inet on ethernet (e) : 192.168.0.1 inet on backplane (b): 4-24 ^D = quit H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 host inet (h) : 192.168.0.2 gateway inet (g) : user (u) : target ftp password (pw) (blank = use rsh): 123456 flags (f) : 0x0 target name (tn) : target startup script (s) : other (o) : ................ Saved success! 说明： z z z WA 系列无线局域网接入点产品不支持多映像加载，设备启动时会根据模式匹配 文件名称识别启动文件。目前只支持默认的 wa2200_fat.bin/wa1208_fat.bin 和 wa2200_fit.bin/wa1208_fit.bin 两个文件名称。 通过 FTP 协议升级应用程序，在以太网口参数设置中，user、ftp password、flags 三个参数为必须设置的， 其中 user 参数指定登陆时所使用的用户名，ftp password 指定登陆所使用的密码，flags 参数定义了该升级所使用的协议类型（ftp 为 0x0）。 boot device网络下载设备名字，WA2200 系列设备必须为emac0，WA1208 系列 设备为必须ixe1，不允许更改，其他参数的具体含义请参照4.6.1 2. 以太网口参 数配置。 升级过程中的第（3）步至第（4）步请参考TFTP升级步骤中对应的描述4.6.1 3. 升 级应用程序 4.6.1 4. 加载应用程序，这里不再赘述。 4.7.2 在命令行模式下通过 FTP 协议升级应用程序 1. 升级环境 以WA2200 设备为例，搭建硬件环境，参见图 4-9搭建FTP直接相连的升级环境和图 4-10搭建FTP通过交换机相连的升级环境。 2. 查看系统文件 通过 dir 命令可以查看当前文件系统包含了哪些文件： dir Directory of flash:/ 0 -rw- 4179944 Oct 10 2002 10:10:10 wa2200_fat.bin 1 -rw- 2198368 Oct 10 2002 10:10:10 wa2200_fit.bin 2 -rw- 665 Apr 01 2000 23:55:55 startup.cfg 6477 KB total (244 KB free) 4-25 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 3. 从 AP 端访问 FTP 服务器 从 AP 上使用 FTP 协议登陆到 FTP 服务器端。 ftp 192.168.0.1 Trying 192.168. 0.1.. Press CTRL+K to abort Connected to 192.168. 0.1. 220 3Com 3CDaemon FTP Server Version 2.0 User(192.168. 0.1:(none)):target 331 User name ok, need password Password: 230 User logged in [ftp] 4. 下载应用程序文件 下载应用程序升级文件到 AP 上。 [ftp]get wa2200_fat.bin flash:/wa2200_fat.bin has been existing. Overwrite it? [Y/N]:y 是否覆盖 227 Entering passive mode (192,168,0,1,4,128) 125 Using existing data connection .....................................................226 Closing data connection; File transfer successful. FTP: 4179944 byte(s) received in 62.063 second(s), 67.00K byte(s)/sec. 退出 FTP [ftp]quit 221 Service closing control connection 4.7.3 在默认配置情况下使用 FTP 协议升级应用程序 在默认配置情况下使用 FTP 协议升级应用程序，适用于应用程序被彻底删除需要重 新下载应用程序的情况。此种升级应用程序的方法要求 AP 的工作模式必须为 FAT 模式。 1. 升级环境 首先搭建硬件环境，参见图 4-9搭建FTP直接相连的升级环境和图 4-10搭建FTP通 过交换机相连的升级环境。 在 PC 上启动 FTP Server 程序，并设置好应用程序存放的路径。 4-26 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 注意： FTP Server 由用户自己购买、安装，无线接入点设备不附带此软件。 升级主程序文件时需要注意是否与在 BootWare 中设置模式一致。 z z 2. 升级过程 (1) WA2200 设备默认配置情况下使用 FTP 协议升级应用程序 WA2200 设备上电后，显示信息如下所示： ................ system start booting......Version 1.07 ******************************************************* * * * H3C WA2200 BootWare , Ver 1.07 * * * ******************************************************* Copyright(c) 2004-2007 Hangzhou H3C Tech. Co., Ltd. and its licensors. Compiled date: Nov 20 2007, 15:48:27 CPU type : PPC405EP CPU L1 Cache : 16KB CPU Clock Speed : 266MHz Memory Type : SDRAM Memory Size : 64MB Memory Speed : 133MHz BootWare Size : 512KB Flash : 8MB Size HardWare Version is Ver.B Application program does not exist. Press Ctrl+B to enter extended boot menu... # 当出现“Press Ctrl+B to enter extended boot menu...”时，键入会 进入BootWare菜单，如果没有键入，1 秒之后会显示如下提示，并使用默 认配置下载应用程序： boot device : emac unit number : 0 4-27 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 processor number : 0 file name : wa2200_fat.bin 下载文件名字要与下载的实际文件名一 样,同时要指定下载路径或者在 FTP 设 置中指定下载路径。 inet on ethernet (e) : 192.168.1.6 AP 默认情况下的 IP 地址 host inet (h) AP 默认情况下 FTP Server 的 IP 地 : 192.168.1.2 址 user (u) : wa2200 默认情况下 FTP 登陆的用户名 ftp password (pw) : wa2200 默认情况下 FTP 登陆的登陆密码 flags (f) : 0x0 默认情况下的下载应用程序所使用的服 务类型，0x0 为 FTP 0x1dd8c08 (tNetTask): arp info overwritten for c0a80102 by 00:15:e9:a6:5b:71 Attaching network interface lo0... done. Loading... Done! 4178632 bytes downloaded. # 下载完毕，自动开始升级 Updating File flash:/wa2200_fat.bin........................................ .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .................................. Update Success! Please make sure: the baud rate on the PC side is set to 9600 bps after reboot Rebooting...... # 升级完成 (2) WA1208E 设备默认配置情况下使用 FTP 协议升级应用程序 WA1208E 设备上电后，显示信息如下所示： system start booting......Version 4-28 2.01 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 ******************************************************* * * * H3C WA1208E BootWare , Ver 2.01 * * * ******************************************************* Copyright(c) 2004-2008 Hangzhou H3C Tech. Co., Ltd. and its licensors. Compiled date : Mar 17 2008, 09:46:57 CPU type : IXP422 CPU L1 Cache : 16KB CPU Clock Speed : 266MHz Memory Type : SDRAM Memory Size : 64MB Memory Speed : 133MHz BootWare Size : 512KB Flash : 8MB Size HardWare Version is Ver.A APP doesn't Exist Application program does not exist. Press Ctrl+B to enter extended boot menu... # 当出现“Press Ctrl+B to enter extended boot menu...”时，键入会 进入BootWare菜单，如果没有键入，1 秒之后会显示如下提示，并使用默 认配置下载应用程序： boot device : ixe unit number : 1 processor number : 0 file name : wa1208_fat.bin 下载文件名字要与下载的实际文件名一 样,同时要指定下载路径或者在 FTP 设 置中指定下载路径。 inet on ethernet (e) : 192.168.1.6 AP 默认情况下的 IP 地址 host inet (h) AP 默认情况下 FTP Server 的 IP 地 : 192.168.1.2 址 user (u) : wa1208 默认情况下 FTP 登陆的用户名 ftp password (pw) : wa1208 默认情况下 FTP 登陆的登陆密码 flags (f) : 0x0 默认情况下的下载应用程序所使用的服 务类型，0x0 为 FTP 4-29 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 Attaching network interface lo0... done. Loading... Done! 5077232 bytes downloaded. # 下载完毕，自动开始升级 Updating File flash:/wa1208_fat.bin..................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .......................................................................... .. Update Success! system start booting......Version 2.01 # 升级完成 4.8 通过无线控制器集中管理，自动升级应用程序（仅适用于 FIT 模式） 无线接入点设备工作于 FIT 模式时需要与无线控制器（AC）配合使用，关于 FIT AP 的配置都是在 AC 上完成的，然后下发给 FIT AP。FIT AP 与 AC 的组网图如下所示： 4-30 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 Console AP PC AC Auto Update Server POE DHCP Server TFTP Server 图4-11 FIT AP 与 AC 的组网图 说明： 可使用已有网络中的 DHCP Server 为 PC 和 Fit AP 分配 IP 地址。 配置两边 IP 地址为同一网络，本节在 TFTP 服务器端设置为 192.168.0.1，与其相 连的 AC 以太网口（本例为 GE1/0/1，任何以太网口均可）设置为 192.168.0.2。双 方可以用 ping 命令检验是否连接成功。 4.8.1 FIT AP 与无线控制器关联 1. 查询 FIT AP 的系统信息 以 WA2200 设备为例，由于 FIT AP 与 AC 是通过 FIT AP 的 Serial-ID 唯一关联的， 所以需要先查询 FIT AP 的 Serial-ID。Model Number 是 WA 系列产品的型号。 Serial-ID 和 Model Number 是 FIT AP 出厂时已经设置固定的，都标注在设备背面 的条形码上。以下是无线控制器上查询到的 FIT AP 系统信息示例。 # 在用户视图下显示 FIT AP 的系统信息： display wlan ap Display AP Profile -------------------------------------------------------------------------Model Number : WA2220X-AG Description : Not Configured AP Address : 192.168.0.50 AC Address : -NA- Serial-ID : 210235A29G007C000020 State : Sulk H/W Version : Ver.B S/W Version : V100R001B47D006SP03(271303427) Boot Version : 1.05 Mode : Split Mac Mode 4-31 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 Transmitted control packets : 0 Received control packets : 0 Transmitted data packets : 0 Received data packets : 0 -------------------------------------------------------------------------Unicast static AC IPv4 address: Not Configured Unicast static AC IPv6 address: Not Configured -------------------------------------------------------------------------- 2. 在无线控制器上关联无线接入点设备 FIT AP 下面介绍在 AC 上关联无线接入点设备 FIT AP 的配置过程。 (1) 进入 AC 系统视图 system-view System View: return to User View with Ctrl+Z. (2) 创建 AP 视图 在 AC 上创建一个与无线接入点设备 FIT AP 对应的 AP 视图（名称为 aptest2）， 视图型号需要与无线接入点设备 FIT AP 的 Model Number 相符（视图型号为 WA2220X-AG） [H3C]wlan ap aptest2 model WA2220X-AG [H3C-wlan-ap-aptest2] (3) 在 AP 视图下配置与 FIT AP 对应的 Serial-ID 在 AP 视图下配置与 FIT AP 对应的 Serial-ID 为 210235A29G007C000020 [H3C-wlan-ap-aptest2]serial-id 210235A29G007C000020 (4) 在 AC 上配置 AP 视图下的第一个射频接口并使能 配置名称为 aptest2 的 AP 视图的第一个射频接口的射频类型为 802.11a，信道号为 149（国家码 CN），然后使能该射频接口 [H3C-wlan-ap-aptest2]radio 1 type 11a [H3C-wlan-ap-aptest2-radio-1]channel 149 [H3C-wlan-ap-aptest2-radio-1]radio enable [H3C-wlan-ap-aptest2-radio-1] 按 照 以 上 配 置 操 作 ， 名 称 为 aptest2 的 AP 视 图 就 与 Serial-ID 为 210235A29G007C000020 的无线接入点设备 FIT AP 相互关联，可以实现在 AC 上 配置 AP。 4-32 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 4.8.2 通过无线控制器实现无线接入点设备应用程序的自动升级 完成上述配置后，可以在无线控制器命令行下实现无线接入点设备应用程序的自动 升级操作。 注意： z z 只有 AC 的应用程序版本与 AP 的应用程序版本不配套时，才会触发自动升级。 自动升级全部通过操作 AC 完成，不需要对 AP 设备进行任何配置。 1. 下载应用程序至 AC 的 Flash 上 AC 提供的 TFTP 服务为 TFTP Client，即 AC 作为 TFTP Client，文件服务器作为 TFTP Server，用户通过在终端输入相应命令，可以从 Client 端访问 TFTP Server 并下载应用程序到 AC 中。 2. 下载 AP 设备应用程序 在环境搭建好后，请在终端上做如下操作： 通过 dir 命令可以查看 AC 的当前文件系统包含了哪些文件： dir Directory of flash:/ 0 -rw- 9102056 Jan 03 2008 10:54:34 main.bin 1 2 -rw- 588 Nov 29 2007 10:28:05 startup.cfg -rw- 26348 Dec 06 2007 10:37:53 default.diag 31750 KB total (20874 KB free) 从服务器上把 AP 设备的应用程序文件下载到 AC 上的命令为： tftp 192.168.0.1 get wa2200_fit.bin File will be transferred in binary mode Downloading file from remote TFTP server, please wait...| TFTP: 3262168 bytes received in 17 second(s) File downloaded successfully. 如果 AC 上已经有一个同名文件系统会提示是否覆盖，选择确认。 The file wa2200_fit.bin exists. Overwrite it? [Y/N]:y Verifying server file... Deleting the old file, please wait... File will be transferred in binary mode Downloading file from remote TFTP server, please wait...\ TFTP: 3262168 bytes received in 17 second(s) 4-33 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 File downloaded successfully. 注意： z z 以上操作都是在用户视图下的操作。 AC 的应用程序文件须保存在 Flash:/目录下，否则无法自动升级。 3. 升级 AC 的应用程序 详情请参见相应无线控制器安装手册中的“无线控制器的软件维护”章节。 注意： z z 升级前请确保 AP 的应用程序文件与 AC 的应用程序文件版本配套，否则会导致 AP 无法正常使用。 在 AC 设 备 上 ， 可 以 通 过 命 令 wlan apdb model-name hardware-version software-version 来设置 AP 与 AC 设备的版本配套关系，详情请参见《H3C WX 系列无线控制器 命令手册》的“WLAN 命令”章节。 4. 重启 AC 完成自动升级 完成 AP 应用程序下载与 AC 应用程序更新后，重新启动 AC。 重启命令如下： reboot Start to check configuration with next startup configuration file, please wait. ........DONE! This command will reboot the device. Continue? [Y/N]:y Now rebooting, please wait... AC 重新启动后的，所有归属于该 AC 的 AP 设备将在 0～10 分钟之内完成应用程序 的更新并自动重启。 注意： z z z AP 设备自动升级过程中会导致业务中断，请选择恰当的时间进行自动升级工作。 默认设置下，AP 设备自动升级时 AC 不会给出提示信息。 当 AP 设备因自动升级导致无法使用时，请确认 AP 设备版本与 AC 版本是否配 套，如不配套请再次执行步骤 2，下载 AP 设备应用程序。不必重新启动 AC，即 可完成自动升级。 4-34 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 4.9 应用程序以及配置文件的维护 对文件类型的显示、删除等可以在文件控制子菜单下完成： 以 WA2200 设备为例，在 BootWare 主菜单下键入<4>，系统会进入文件控制子菜 单。系统显示如下： =============================================== |Note:the operating device is Flash | | <1> Display All File(s) | | <2> Set Application File type | | <3> Delete File | | <0> Exit To Main Menu | ============================================================= Enter your choice(0-3): 1. 显示所有文件 键入<1>进入该选项，系统提示： Display All File In flash: ************************************************************************** NO. Size(B) Time Name 0 4179944 Apr- 2-2000 00:17 flash:/wa2200_fat.bin 1 2198368 Oct-10-2002 10:10 flash:/wa2200_fit.bin 2 428 Apr- 1-2000 23:55 flash:/private-data.txt 3 665 Apr- 1-2000 23:55 flash:/startup.cfg ************************************************************************** 2. 删除文件 在文件控制子菜单下键入<3>，可进入删除文件选项： Delete All File In flash: ************************************************************************** NO. Size(B) Time Name 0 4179944 Apr- 2-2000 00:17 flash:/wa2200_fat.bin 1 2198368 Oct-10-2002 10:10 flash:/wa2200_fit.bin 2 428 Apr- 1-2000 23:55 flash:/private-data.txt 3 665 Apr- 1-2000 23:55 flash:/startup.cfg ************************************************************************** Enter File Name: flash:/private-data.txt ........... The file is deleted successfully 4-35 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 注意： 删除的时候系统不会提示确认，请在进行删除操作前确认无误！ 3. 退回到主菜单 在文件控制子菜单下键入<0>，返回 BootWare 主菜单。 4.10 口令丢失的处理 如果设备的 BootWare 口令、Super Password 丢失，可以采用如下方法解决。 4.10.1 用户口令丢失 用户口令的丢失会使用户无法进入系统。这时可以采用忽略系统配置的方式启动， 请按如下步骤操作： 第一步：进入 BootWare 主菜单，选择<6>，即以忽略系统配置方式启动： 系统出现如下提示： ................ Flag Set Successfully. 系统提示已设置成功。 第二步：当再次出现 BootWare 主菜单时，选择<0>，系统开始重新启动。 Please make sure: the baud rate on the PC side is set to 9600 bps after reboot Rebooting...... system start booting......Version 1.07 第三步：重启后在系统视图下设置新的用户口令。 [H3C]user-interface conole 0 [H3C-ui-console0]authentication-mode password [H3C-ui-console0]set authentication password simple 123456 设置 Console 口验证方式为密码验证且为 Console 口设置密码为 123456，密码采 用明文存储。 4-36 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 提示： z z 重启后，系统按初始缺省配置运行，但原配置文件仍保存在存储设备中。为了恢 复原配置，可使用 display saved-configuration 命令将原配置显示出来，然后 拷贝并执行这些配置。 密码采用明文存储时用命令 display current-configuration 可以从当然配置中 看到密码，设置密码时用命令 set authentication password cipher 123456 后， 密码会加密存储。 第四步：保存新配置。 [H3C] save 说明： 修改用户口令后应执行 save 命令，以保存修改。 4.10.2 BootWare 口令丢失 如果设备的 BootWare 口令丢失，请与代理商联系，技术人员会帮助您进入设备， 并重新设置口令。 BootWare 口令修改是在 BootWare 主菜单下实现的： 在 BootWare 主菜单下键入<5>，按提示更改密码。配置终端显示如下： Change password. Old password: 输入旧密码 New password: 输入新密码 Verify: 再输入一次新密码确认 ........Password Set Successfully. 密码设置成功 说明： z z 一旦旧密码输入错误或者确认新密码错误，则密码修改失败，此时将退出此操作。 BootWare 口令长度支持 32 个字符，可使用字母、数字、标点符号等可打印字符 作为密码。 4.10.3 Super Password 口令丢失 Super Password 可以使用户在四个 Super 等级的权限中切换，Super Password 丢 失会使用户无法进行一些权限较高的操作。 在 BootWare 主菜单下键入<8>，可以清除 Super Password。 4-37 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 选择该项后再退出并重启设备时，用户可以直接进入系统视图。该选项设置后，仅 在第一次重启设备时生效（第二次重启设备后超级用户口令将恢复）。 4.11 BootWare 扩展段的备份和恢复 在BootWare主菜单下键入<7>，可以进入BootWare操作菜单子菜单（详细解释请参 见4.2.2 4. BootWare操作子菜单 在该菜单下键入<1>，系统开始备份完整 BootWare，提示如下： Do Not Support Backup Basic BootWare. Backing Extend BootWare.... Updating Back Extend BootWare........................................Done Backing Extend BootWare Success! 这时 BootWare 扩展段将会备份到存储器中。 在该菜单下键入<2>，则会把备份到存储器中的 BootWare 扩展段恢复到系统中： Do Not Support Restore Basic BootWare. Restore Extend BootWare Updating Extend BootWare................................................. .....Done Restore Extend BootWare Success! 4.12 软件设置 4.12.1 设置无线接入点设备（FAT AP） 1. 系统设置 下面简单介绍配置无线接入点设备，使其正常工作，并可提供初步的网络服务，以 便无线客户端 Client 接入网络。 (1) 配置基本服务集 WLAN-BSS # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建基本服务集为 2 [H3C]interface WLAN-BSS 2 [H3C-WLAN-BSS2] (2) 配置服务模板 Service-Template # 进入系统视图 system-view 4-38 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 System View: return to User View with Ctrl+Z. # 创建服务模板（非加密服务模板），服务模板号为 2 [H3C]wlan service-template 2 clear [H3C-wlan-st-2] # 配置认证模式（配置使能开放式系统认证模式） [H3C-wlan-st-2]authentication-method open-system # 配置 SSID（配置 SSID 为 testFatAP2） [H3C-wlan-st-2]ssid testFatAP2 # 使能模板 [H3C-wlan-st-2]service-template enable (3) 配置无线射频接口 WLAN-Radio # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 进入无线射频接口 WLAN-Radio 1/0/1 [H3C]interface WLAN-Radio 1/0/1 [H3C-WLAN-Radio1/0/1] # 配置射频类型为 802.11a [H3C-WLAN-Radio1/0/1]radio-type 11a # 设置信道为 149（国家码 CN） [H3C-WLAN-Radio1/0/1]channel 149 # 把配置完成的基本服务集 2 和服务模板 2 绑定到本接口 WLAN-Radio 1/0/1 [H3C-WLAN-Radio1/0/1]service-template 2 interface wlan-bss 2 完成以上配置后，使用无线客户端 Client 可以搜索到网络名为 testFatAP2 的 SSID， 实现 Client 访问网络。 2. 设置系统名称和时钟 (1) 设置系统名称 在网络中存在多个无线接入点设备时，配置系统名称后，根据提示符的显示系统名 称就可辨别设备。 # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 使用 sysname 命令设置系统名称为 AP（区分大小写） system-view 4-39 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 [H3C]sysname AP [AP] (2) 设置系统时钟 # 在用户视图运行 clock datetime 命令设置系统时间为 2007 年 11 月 28 日 10 时 35 分 46 秒 clock datetime 10:35:46 2007/11/28 3. 安全设置 为了保证用户通信安全，无线客户端 Client 与无线接入点设备 FAT AP 之间的认证 和通信内容可以使用加密方式。以下介绍 TKIP 加密方式的安全设置。 (1) 设置基本服务集的端口加密 # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建基本服务集为 3 [H3C]interface WLAN-BSS 3 [H3C-WLAN-BSS3] # 设置基本服务集加密方式为 PSK 认证，密钥是 12345678 [H3C-WLAN-BSS3]port-security port-mode psk [H3C-WLAN-BSS3]port-security tx-key-type 11key [H3C-WLAN-BSS3]port-security preshared-key pass-phrase 12345678 [H3C-WLAN-BSS3]undo dot1x multicast-trigger (2) 设置加密模板 # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建服务模板（加密服务模板），服务模板号为 3 [H3C]wlan service-template 3 crypto [H3C-wlan-st-3] # 配置 SSID 为 testFatAP3，加密方式为 TKIP 方式 [H3C-wlan-st-3]ssid testFatAP3 [H3C-wlan-st-3]authentication-method open-system [H3C-wlan-st-3]cipher-suite tkip [H3C-wlan-st-3]security-ie wpa [H3C-wlan-st-3]service-template enable 4-40 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 4.12.2 设置无线接入点设备（FIT AP） 1. 系统设置 在 AC 上配置扩展服务集、服务模板和射频策略，然后绑定到 AP 视图，AC 会自动 把配置信息下发到关联的 FIT AP。 (1) 配置扩展服务集 WLAN-ESS # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建扩展服务集为 101 [H3C]interface WLAN-ESS 101 [H3C-WLAN-ESS101] (2) 配置服务模板 Service-Template # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建服务模板（非加密服务模板），服务模板号为 101 [H3C]wlan service-template 101 clear [H3C-wlan-st-101] # 配置使能开放式系统认证模式 [H3C-wlan-st-101]authentication-method open-system # 配置 SSID 为 test1 [H3C-wlan-st-101]ssid test1 # 绑定扩展服务集 ESS101 到服务模板 [H3C-wlan-st-101]bind WLAN-ESS 101 # 使能模板 [H3C-wlan-st-101]service-template enable (3) 配置射频策略 radio-policy # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建射频策略 1 [H3C]wlan radio-policy 1 [H3C-wlan-rp-1] (4) 绑定配置到 AP 视图 4-41 H3C WA 系列无线局域网接入点设备 用户手册 第 4 章 无线接入点设备的软件维护 # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 进入名称为 aptest2 的 AP 视图的第一个射频接口视图 [H3C]wlan ap aptest2 model WA2210-AG [H3C-wlan-ap-aptest2]radio 1 [H3C-wlan-ap-aptest2-radio-1] # 绑定射频策略 radio-policy 1 和服务模板 service-template 101 到名称为 aptest2 的 AP 视图的第一个射频接口 [H3C-wlan-ap-aptest2-radio-1]radio-policy 1 [H3C-wlan-ap-aptest2-radio-1]service-template 101 [H3C-wlan-ap-aptest2-radio-1]radio enable 完成以上配置后，使用无线客户端 Client 可以搜索到网络名为 test1 的 SSID，实现 Client 访问网络。 2. 安全设置 为了保证用户通信安全，无线客户端与无线接入点设备 FIT AP 之间的认证和通信内 容可以使用加密方式。 以下介绍在 AC 上进行 WEP104 加密方式的安全设置。 (1) 设置加密模板 # 进入系统视图 system-view System View: return to User View with Ctrl+Z. # 创建服务模板视图（加密服务模板），服务模板号为 22 [H3C]wlan service-template 22 crypto [H3C-wlan-st-22] # 配置 SSID 为 testwep104 的加密模板，加密方式为 WEP104，Key-id 为 1，密钥 为 1234567980123 [H3C-wlan-st-22]ssid testwep104 [H3C-wlan-st-22]bind WLAN-ESS 22 [H3C-wlan-st-22]authentication-method open-system [H3C-wlan-st-22]cipher-suite wep104 [H3C-wlan-st-22]wep default-key 1 wep104 pass-phrase 1234567890123 [H3C-wlan-st-22]wep key-id 1 [H3C-wlan-st-22]service-template enable 4-42
