腊巴山风电场环境影响评价（公示本）.pdf

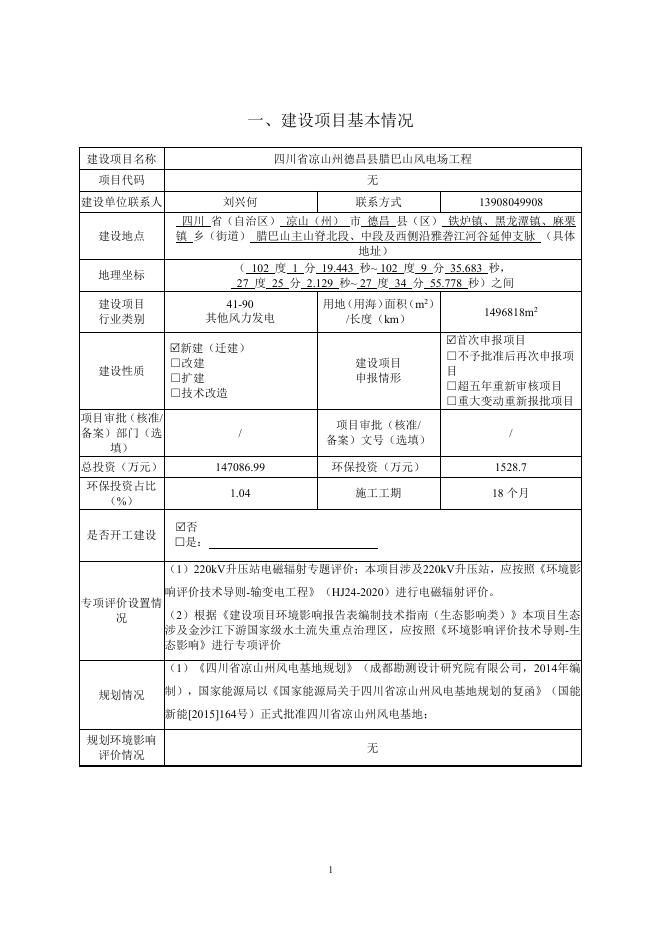

建设项目环境影响报告表 （生态影响类） （公示本） 项目名称：四川省凉山州德昌县腊巴山风电场工程 建设单位（盖章）： 德昌风电开发有限公司 编制日期： 2021 年 10 月 中华人民共和国生态环境部制 一、建设项目基本情况 建设项目名称 四川省凉山州德昌县腊巴山风电场工程 项目代码 无 建设单位联系人 建设地点 地理坐标 建设项目 行业类别 建设性质 刘兴何 联系方式 13908049908 四川 省（自治区） 凉山（州） 市 德昌 县（区） 铁炉镇、黑龙潭镇、麻栗 镇 乡（街道） 腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉 （具体 地址） （ 102 度 1 分 19.443 秒~ 102 度 9 分 35.683 秒， 27 度 25 分 2.129 秒~ 27 度 34 分 55.778 秒）之间 41-90 其他风力发电 用地（用海）面积（m2） /长度（km） 1496818m2 建设项目 申报情形 首次申报项目 □不予批准后再次申报项 目 □超五年重新审核项目 □重大变动重新报批项目 新建（迁建） □改建 □扩建 □技术改造 项目审批（核准/ 备案）部门（选 填） / 项目审批（核准/ 备案）文号（选填） / 总投资（万元） 147086.99 环保投资（万元） 1528.7 环保投资占比 （%） 1.04 施工工期 18 个月 是否开工建设 否 是： （1）220kV升压站电磁辐射专题评价；本项目涉及220kV升压站，应按照《环境影 响评价技术导则-输变电工程》（HJ24-2020）进行电磁辐射评价。 专项评价设置情 （2）根据《建设项目环境影响报告表编制技术指南（生态影响类）》本项目生态 况 涉及金沙江下游国家级水土流失重点治理区，应按照《环境影响评价技术导则-生 态影响》进行专项评价 （1）《四川省凉山州风电基地规划》（成都勘测设计研究院有限公司，2014年编 规划情况 制），国家能源局以《国家能源局关于四川省凉山州风电基地规划的复函》（国能 新能[2015]164号）正式批准四川省凉山州风电基地； 规划环境影响 评价情况 无 1 （1）项目与《四川省凉山州风电基地规划》的符合性分析 根据国家能源局批复的《四川省凉山州风电基地规划》，最终确定凉山州风电 基地规划场址总计 121 个，规划范围为全州所有市县，即西昌、德昌…盐源、雷波… 木里共 17 个市县。规划总规模 1048.6 万千瓦。其中，2015 年底前将建成 120 万千 瓦，2020 年底前建成 568 万千瓦。其中四川省凉山州德昌县腊巴山风电场工程项 目属于《四川省凉山州风电基地规划》中规划的德昌风电场之一。 本项目位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街 道境内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐 标介于东经 102°1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34 规划及规划环境 影响评价符合性 ′55.778″之间，场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高 分析 程范围在 2200m~3400m 之间。场址中心距德昌县城直线距离约 11km，风电场附近 有 G5 京昆高速、国道 G108 以及成昆铁路经过，交通便利。 本项目建设规模 192MW，拟安装单机容量为 3.2MW 的风电机组 60 台，区域 内新建一座腊巴山风电场 220kV 升压站，主要任务为充分利用当地丰富的风能资 源发电，为四川电网提供清洁的可再生能源，减少大气污染，保护生态环境，为我 国经济向低碳清洁发展做出贡献，本项目建设对实现能源可持续发展、履行减排承 诺和应对气候变暖起到积极的作用。本项目装机等效年利用小时数 2611.6h，建成 运营后年发电量 50142.5 万 kWh。 综上，本项目与《四川省凉山州风电基地规划》相符。 （1）产业政策符合性分析 本工程项目为风力发电，属再生能源开发利用、清洁能源开发利用项目，属《产 业结构调整指导目录（2019年本）》（中华人民共和国国家发展和改革委员会令 第 29号）中“鼓励类 五、新能源 2、氢能、风电与光伏发电互补系统技术开发与应 用”。 因此，本项目建设符合国家现行产业政策。 其他符合性分析 （2）项目与国家《可再生能源发展“十三五”规划》符合性分析 根据国家《可再生能源发展“十三五”规划》主要发展目标：“为实现 2020、2030 年非化石能源占一次能源消费比重分别达到 15%、20%的能源发展战略目标，进一 步促进可再生能源开发利用，加快对化石能源的替代进程，改善可再生能源经济性。 到 2020 年，全部可再生能源发电装机 6.8 亿千瓦，发电量 1.9 万亿千瓦时，占全部 发电量的 27%。其中并网风电 2.1 亿千瓦，年产能量 0.42 亿千瓦时”。主要任务：““十 三五”时期，要通过不断完善可再生能源扶持政策，创新可再生能源发展方式和优 2 化发展布局，加快促进可再生能源技术进步和成本降低，进一步扩大可再生能源应 用规模，提高可再生能源在能源消费中的比重，推动我国能源结构优化升级。按照 “统筹规划、集散并举、陆海齐进、有效利用”的原则，严格开发建设与市场消纳相 统筹，着力推进风电的就地开发和高效利用，积极支持中东部分散风能资源的开发， 在消纳市场、送出条件有保障的前提下，有序推进大型风电基地建设，积极稳妥开 展海上风电开发建设，完善产业服务体系。到 2020 年底，全国风电并网装机确保 达到 2.1 亿千瓦以上。按照“因地制宜、就近接入”的原则，推动分布式风电建设。 到 2020 年，中东部和南方地区陆上风电装机规模达到 7000 万千瓦，江苏省、河南 省、湖北省、湖南省、四川省、贵州省等地区风电装机规模均达到 500 万千瓦以上。 ” 本项目为四川省风电开发项目，且本项目位于规划的凉山州风电基地范围内， 项目建成投产可有效替代一次能源的消费，从而实现不可再生能源消费的比重。 故，本项目的建设与国家《可再生能源发展“十三五”规划》相符。 （3）项目与《凉山州国民经济和社会发展“十三五”规划纲要》的符合性分析 《凉山州国民经济和社会发展“十三五”规划纲要》指出“加快清洁能源开发。 坚持水电、风电、光电互补，整体规划，整装开发清洁能源，重点推进雅砻江、金 沙江流域新能源走廊建设，基本完成金沙江、雅砻江大型水电开发，有序推进地方 中小河流域水电开发，加快风能、太阳能、生物质能等新能源开发。积极发展分布 式太阳能、光热发电，推进农光互补”。 同时《德昌县国民经济和社会发展“十三五”规划纲要》也提出要加强能源基础 设施建设：“充分发挥德昌资源优势，适度推进风能、光能资源开发，推动资源优 势转化为经济优势，为地区经济社会发展提供支持。” 本项目位于德昌县境内，工程任务为风力发电，本工程规划装机容量 192MW， 属于新能源产业中的风能发电产业，符合凉山州及德昌县的十三五总体规划要求。 （4）项目与《四川省国民经济和社会发展第十四个五年规划和2035年远景目标纲 要》的符合性分析 根据《四川省国民经济和社会发展第十四个五年规划和2035年远景目标纲要》 总体要求：“加快推动成渝地区双城经济圈建设，深入实施“一干多支、五区协同”、 “四向拓展、全局开放”战略部署，主动融入以国内大循环为主体、国内国际双循环 相互促进的新发展格局，统筹发展和安全，推进治理体系和治理能力现代化，实现 经济行稳致远、社会安定和谐，为全面建设社会主义现代化四川开好局、起好步。” 主要目标：“生态环境持续改善。环境治理效果显着增强，能源资源配置更加合理、 利用效率大幅提高，主要污染物排放总量持续减少。绿色低碳生产生活方式基本形 3 成，大气、水体和土壤质量明显好转，城乡人居环境明显改善，长江、黄河上游生 态安全屏障进一步筑牢。到2025年能源综合生产能力达到2.57亿吨标准煤。” 并加强攀西经济区和川西北生态示范区市（州）的建设，其中针对凉山州要： “推进安宁河谷综合开发，加快建设清洁能源产业基地，现代农工业示范基地，打 造国家战略资源创新开发实验区和国际阳光康养旅游目的地，建设民族团结进步示 范州。” 本项目为凉山州规划的风力发电场，属于清洁能源生产基地中的项目之一，本 项目建成运营后可替代部分一次能源的消费，可有效减少二氧化硫、二氧化碳以及 颗粒物的排放总量，对生态环境的持续改善具有积极的正效应。 故，本项目的建设与《四川省国民经济和社会发展第十四个五年规划和2035 年远景目标纲要》相符。 （5）《四川省国民经济和社会发展“十三五”规划纲要》的符合性分析 根据《四川省国民经济和社会发展“十三五”规划纲要》中明确指出“新能源。 重点建设凉山州风电基地。在甘孜、阿坝、凉山、攀枝花等光照资源充足地区协调 发展集中式与分布式光伏发电工程。建设生物质能开发利用示范项目。加强甘孜等 高原地区地热能勘探利用。规划建设雅砻江、金沙江下游等流域风光水互补示范基 地。” 本工程为凉山州规划的风力发电场（风电属于可再生的清洁能源），且为四川 省国民经济和社会发展“十三五”规划中明确的重点建设项目。 因此，本项目的建设与四川省十三五规划和十四五规划纲要相符。 （6）与《凉山州风电基地“十四五”实施方案》符合性分析 省能源局委托中国电建集团成勘院编制《凉山风电基地规划“十四五”实施方 案》。根据该方案，“十四五”期间，凉山州实际可开发风电场址 84 个，规模 772.6 万千瓦。实现凉山州风电基地 2025 年规划目标，“十四五”将投入约 455 亿元投 资，促进地方经济和社会发展。规划目标中包含了本项目“腊巴山 192MW 风电场 工程”。 （7）与《四川省发展和改革委员会 四川省能源局关于印发《四川省“十四五”光 伏、风电资源开发若干指导意见》的通知（川发改能源规〔2021〕181 号）》符合 性分析。 该指导意见中明确指出“围绕实现 2030 年前碳达峰、2060 年前碳中和目标， 坚持生态优先、绿色发展，坚持市场化配置资源，坚持基地化、规模化、集约化开 发，加快光伏、风电资源开发，构建绿色低碳、安全高效的能源体系，增强清洁能 源供应保障能力，更好发挥光伏和风电在应对气候变化和能源转型变革中的作用， 4 推动能源高质量发展”；“通过光伏、风电资源开发，带动当地产业（农业、林业、 牧业、渔业、旅游业、制造业等）发展、生态环境治理、乡村振兴等，形成“1+N” 开发模式”。本项目为风电建设项目，并且已列入《四川省凉山州风电基地规划》， 符合该指导意见要求。 （7）与《风电场工程建设用地和环境保护管理暂行办法》符合性分析 根据《风电场工程建设用地和环境保护管理暂行办法》，风电场工程建设用地 应本着节约和集约利用土地的原则，尽量使用未利用土地，少占 或不占耕地，并 尽量避开省级以上政府部门依法批准的需要特殊保护的区 域。本项目占地主要为 林地和草地以及少量的耕地，不涉及基本农田、基本草原、国家公益林等特殊保护 区域。经调查，本工程占地面积约 96.35hm2，其中永久占地 1.98hm2，临时占地 94.37hm2，占地类型为林地、草地、耕地。对于项目临时占地中占用的耕地，环评 提出项目建成后恢复为原有耕地，对于草地和灌木林地，环评提出进行生态恢复， 按照原占地类型种植草本和灌木，恢复临时占地的生态环境。 因此项目占地基本符合《风电场工程建设用地和环境保护管理暂行办法》要求。 （8）与《国家林业和草原局关于规范风电场项目建设使用林地的通知》 的符合性 文件要求“风电场建设使用林地禁建区域：严格保护生态功能重要、生态脆弱 敏感地区的林地。自然遗产地、国家公园、自然保护区、森林公园、湿地公园、地 质公园、风景名胜区、鸟类主要迁徙通道和迁徙地等区域以及沿海基干林带和消浪 林带，为风电场项目禁止建设区域。风电场建设使用林地限制范围：风电场建设应 当节约集约使用林地。风机基础、施工和检修道路、升压站、集电线路等，禁止占 用天然乔木林（竹林）地、年降雨量 400 毫米以下区域的有林地、一级国家级公益 林地和二级国家级工艺林中的有林地。” 本项目不在禁止建设区域内；本项目建设严格控制用地面积，节约集 约使用 林地，占用林地类型主要为灌木林地；项目区年降雨量在 400 毫米以上，项目风机 基础、施工和检修道路、集电线路等均不占用天然乔木林（竹林）地。工程内容中 项目进场道路全部利用德昌县林业和草原局同意占用林地建设的森林防火通道（见 附件 14：《德昌县林业和草原局关于哨房梁子至菜地梁子森林草原防灭火通道建 设项目使用林地的批复》），防火通道占用林地 71.2770 公顷，其中国有林地 50.8614 公顷，集体林地 20.4156 公顷，用于哨房梁子至菜地梁子森林草原防灭火通道建设， 占用林地性质为直接为林业生产服务的设施用地。占用地点为德昌县新民国有林场 德州作业区、阿月作业区,德昌县龙窝国有林场黑龙潭作业区、铁炉作业区，原阿 5 月镇光辉村、马路村、团山村，原德州镇角半村，原黑龙潭镇花椒村、三岔湾村, 原铁炉镇菠萝村、春光村、大沟村、中梁村。森林防火通道能够满足本项目所有机 位及升压站场址需要。 （9）与“三线一单”的符合性分析 根据《关于以改善环境质量为核心加强环境影响评价管理的通知》（环环评 [2016]150号），切实加强环境影响评价管理，落实“生态保护红线、环境质量底线、 资源利用上线和环境准入负面清单”约束，建立项目环评审批与规划环评、现有项 目环境管理、区域环境质量联动机制，更好地发挥环评制度从源头防范环境污染和 生态破坏的作用，加快推进改善环境质量。 1）生态保护红线符合性分析 生态保护红线是生态空间范围内具有特殊重要生态功能必须实行强制性严格 保护的区域。根据四川省人民政府《关于印发四川省生态保护红线方案的通知》 （川 府发〔2018〕24 号），凉山—相岭生物多样性维护—水土保持生态保护红线地理 分布：该区位于四川省南部，属于岷山—邛崃山—凉山生物多样性保护与水源涵养 重要区，行政区涉及米易县、乐山市沙湾区、乐山市金口河区、沐川县、峨边彝族 自治县、马边彝族自治县、峨眉山市、洪雅县、宜宾县、屏山县、荥经县、汉源县、 石棉县、西昌市、德昌县、普格县、昭觉县、喜德县、冕宁县、越西县、甘洛县、 美姑县，总面积 1.10 万平方公里，占生态保护红线总面积的 7.40%，占全省幅员面 积的 2.25%。 ①生态功能：区内河流分属大渡河、金沙江水系，森林类型以常绿阔叶林、常 绿与落叶阔叶混交林和亚高山针叶林为主，代表性物种有红豆杉、连香树、大熊猫、 四川山鹧鸪、扭角羚、白腹锦鸡、白鹇、红腹角雉等，生物多样性保护极其重要。 该区地貌以中高山峡谷为主，山高坡陡，泥石流滑坡强烈发育，土壤侵蚀敏感性程 度高，是土壤保持重要区域。 ②重要保护地：本区域是大熊猫栖息地核心分布区。区域内分布有 6 个国家级 自然保护区、9 个省级自然保护区、2 个国家级风景名胜区、5 个省级风景名胜区、 1 个国家地质公园、3 个省级地质公园、2 个国家湿地公园、1 个省级湿地公园、1 处世界文化与自然遗产地、2 处饮用水水源保护区的部分或全部区域。 ③保护重点：保护自然生态系统和大熊猫等野生动物及其生境，防治紫茎泽兰 等外来有害生物入侵，维护生物多样性保护功能；加强自然保护区建设与管护，加 强生态廊道建设；治理水土流失，防治地质灾害。 本项目位于凉山彝族自治州盐德昌县，用地性质为林地和草地。通过对项目外 6 环境关系的分析，本项目不在国家级自然保护区、省级自然保护区、省级风景名胜 区、省级湿地公园、省级地质公园和饮用水水源保护区范围内。2020年12月17日凉 山州德昌生态环境局出具了《关于对四川凉山州德昌县腊巴山风电场工程区是否涉 及生态红线和城镇饮用水源保护区的回复》明确本项目范围不在德昌县已划定发布 的生态保护红线范围内且不在德昌县已划定的乡镇集中式饮用水水源地保护区内； 2021年6月1日德昌县自然资源局经过核实并出具了《关于四川凉山州德昌县腊巴山 风电场工程是否涉及生态保护红线事宜的情况说明》（[2021]-124）明确本项目工 程范围与2020年四川省下发的德昌县生态保护红线范围不重叠，并出具了本项目建 设用地范围与德昌县生态保护红线的位置关系图如下： 7 附图1- 1腊巴山风电工程用地范围与德昌县自然保护区位关系图 根据四川省生态环境厅网上“三线一单”数据分析系统对比，本项目范围不涉 及优先保护单元和要素重点管控单元。图示如下： 8 附图1-2 本项目用地范围与四川省“三线一单”数据分析系统关系图 综上，本项目用地不与已划定的德昌县生态保护红线范围重合，不涉及生态保 护红线。 2）环境质量底线符合性分析 环境质量底线是国家和地方设置的大气、地表水、噪声和电磁辐射环境质量目 标，也是改善环境质量的基准线。经现场监测，本项目场址处的声环境满足《声环 境质量标准》（GB8978-2002）中的2类标准，电磁辐射环境质量现状满足《电磁 环境控制限值》(GB 8702-2014)中的有关规定。本项目为风电场建设，属于非污染 型项目，对环境的影响主要为施工期的水土流失和植被破坏，以及运营期风机叶片 旋转产生的噪音及光影污染。 施工期选择合理的施工时序及施工方案，合理进行施工总平面布置，并严格按 照水土保持方案报告书及本环评报告表中提出的水土保持措施及污染防治措施，施 工结束后及时对临时设施进行植被恢复，并种植当地易于存活的物种；特别是风机 吊装平台，当单个风机安装完成后及时对吊装平台进行覆土绿化，可有效控制区域 的水土流失。通过采取技术可行的水土保持及污染防治措施后，可使本项目所在区 9 域环境满足相关环境质量要求。 综上，本项目的建设符合环境质量底线要求。 3）资源利用符合性 资源是环境的载体，资源利用上线是各地区能源、水、土地等资源消耗不得突 破的“天花板”。本项目资源消耗主要为土地和风能，项目选址位于德昌县高山区， 用地性质为林地和草地（非基农田、非本草原以及受保护林草地），风能属于清洁 的可再生能源，且本项目采用该区域丰富的风能资源发电。本项目通过合理设计和 优化布局，采取集约和节约用地的措施，可减少土地资源的占用。因此，本项目的 建设符合资源利用上线的要求。 4）环境准入符合性分析 环境准入负面清单是基于生态保护红线、环境质量底线和资源利用上线，以清 单方式列出的禁止、限制等差别化环境准入条件和要求。本项目位于凉山彝族自治 州德昌县，根据《产业结构调整指导目录（2019 年本）》（中华人民共和国国家 发展和改革委员会令 第 29 号），本项目属于“第一类 鼓励类 第五条、新能源 中的 第 2 项 氢能、风电与光伏发电互补系统技术开发与应用 ”；项目设备不属于 《产业结构调整指导目录 （2019 年本）》中淘汰类和限制类设备。 本项目为国民经济行业分类（GB/T4754-2017）中的[D4415]风力发电项目。查 阅《四川省国家重点生态功能区产业准入负面清单（第一批）（试行）》和《四川 省国家重点生态功能区产业准入负面清单（第二批）（试行）》，凉山州德昌县未 被纳入该准入负面清单中。 根据《四川省长江经济带发展负面清单实施细则（试行）》（川长江办[2019]8 号）要求：①禁止在国家湿地公园的岸线和河段范围内开 （围）垦、填埋或者排 干湿地，截断湿地水源，挖沙、采矿，倾倒有毒有害物质、废弃物、垃圾，从事房 地产、度假村、高尔夫球场、风力发电、光伏发电等任何不符合主体功能定位的建 设项目和开发活动，破坏野生动物栖息地和迁徙通道、鱼类洄游通道，滥采滥捕野 生动植物，引入外来物种，擅自放牧、捕捞、取土、取水、排污、放生，以及其他 破坏湿地及其生态功能的活动。②禁止占用永久基本农田，国家重大战略资源勘查、 生态保护修复和环境治理、重大基础设施、军事国防以及农牧民基本生产生活等必 要的民生项目（包括深度贫困地区、集中连片特困地区、国家扶贫开发工作重点县 省级以下基础设施、易地扶贫搬迁、民生发展等建设项目），选址确实难以避让永 久基本农田的，按程序严格论证后依法依规报批。 本项目位于凉山州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境内，腊巴山 10 主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 之间，属于国 家能源局批复的《四川省凉山州风电基地规划》中 121 个风电场址之一，符合凉山 州及德昌县的主体功能定位，且不涉及国家湿地公园及基本农田等禁止和限制建设 的区域。本项目选址经德昌县自然资源局核实并套合德昌县永久基本农田数据库， 明确本项目选址区不占用永久基本农田，并于 2020 年 12 月 24 日德昌县自然资源 局出具了《关于德昌风电开发有限公司关于申请核实四川凉山州德昌县腊巴山风电 场工程选址区是否涉及永久基本农田的函》的复函（[2020]-254）。 因此，本项目不属于《四川省长江经济带发展负面清单实施细则（试行）》中 规定的禁止和限制建设项目。 内容 生态保护 红线 资源利用 上线 环境质量 底线 环境准入 表1-1 本项目与“三线一单”符合性判定表 保护要求 符合性分析 本项目位于凉山州德昌县铁 炉镇、黑龙潭镇、麻栗镇和 按照"生态功 德州街道境内，腊巴山主山 能不降低、面 脊北段、中段及西侧沿雅砻 积不减少、性 江河谷延伸支脉的山地上， 质不改变"的 场 址 中 心 坐 标 为 东 经 基本要求，实 102°4'45.853" ， 北 纬 施严格管控。 27°27'16.972"，用地范围不涉 及生态保护红线。 按照自然资源 本项目资源消耗主要为土地 资产"只能增 和风能，项目选址位于德昌 值、不能贬值" 县高山区，用地性质为林地 的原则，以保 和草地（非基本草原、非基 障生态安全和 本农田及受保护林草地）， 改善环境质 风能属于清洁的可再生能 量，其开发总 源。本项目通过合理设计和 量、强度、效 优化布局，采取集约和节约 率不得超过资 用地的措施，可减少土地资 源承载力的上 源的占用。 线管控要求 所在区域须满 足国家和地方 设置的大气、 地表水、噪声 本项目为风力发电，属于非 等的环境质量 污染型项目，运营期对周边 目标要求，项 环境影响较小 目的建设不得 使区域生态环 境质量突破底 线。 须满足相应清 本项目为风力发电项目，属 11 结论 符合 符合 满足环境 质量底线 要求 本项目不 负面清单 单中的列明的 准入要求，方 可准入。 于《产业结构调整指导（2019 属于划入 年本）》中鼓励类，未列入 环境准入 《四川省国家重点生态功能 负面清单 区产业准入负面清单（第一 中的项目。 批）（试行）》和《四川省 国家重点生态功能区产业准 入负面清单（第二批）（试 行）》中，也不属于《四川 省长江经济带发展负面清单 实施细则（试行）》规定的 禁止和限制建设项目。 综上分析，本项目选址不涉及生态保护红线，所在区域环境质量满足功能区要 求，且本项目为凉山彝族自治州纳入规划的风力发电项目，同时未列入环境准入负 面清单内。即：本项目与“三线一单”相符。 12 二、建设内容 （1）项目地理位置 德昌县位于四川省西南部，地处安宁河谷腹地，古称“香城”“凤凰城”和“燕子城”，隶 属于四川省凉山彝族自治州，地理坐标介于东经 101°54'~102°29'，北纬 27°05'~27°36'之间， 幅员面积 2284km2。德昌县地处安宁河谷地带，横断山区康藏高原东缘，地形复杂多样， 以中山地貌为主。螺髻山和牦牛山东西对峙，老幼山居中南。安宁河北入南出贯穿全境， 沿途有茨达河、老碾河等注入。南与会理、米易县毗邻，西至雅砻江和盐源县相望，北接 西昌市，东以螺髻山山脊与普格县分界，东南隅与宁南县接壤。德昌县是四川省最早进行 风电场开发的地区，其中安宁河谷区域是四川省风能资源最好的区域之一。迄今为止，德 昌县河谷大型并网风电场总计已投产 20.2 万 kW。此外，茨达风电场（总装机容量 10.75 万 kW）、铁炉风电场（总装机容量 10 万 kW）已于 2016 年底获得核准，目前正在建设。 本项目位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境内， 腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东经 102 °1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34′55.778″之间，场址中 心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 之间。 地理 位置 场址中心距德昌县城直线距离约 11km，风电场附近有 G5 京昆高速、国道 G108 以及成昆 铁路经过，交通便利。规划装机容量 192MW，一次建成，拟采用 60 台单机容量为 3.2MW 的风电机组，项目属于高原山区风电场。项目地理位置图，见附图 1。各风机机位及升压 站地形照片如下： 图 2-1 风机机位现场地貌照片 LB01～LB17#机位地形地貌图 LB18～LB36#机位地形地貌图 13 LB37～LB40#机位地形地貌图 LB41～LB47#机位地形地貌图 LB48～LB60#机位地形地貌图 （1）项目由来 升压站地形地貌图 随着石油和煤炭等不可再生资源的大量开发，其保有储量越来越少，最终会枯竭。我 国政府已制定了“开发与节约并存，重视环境保护，合理配置资源，开发新能源，实现可 持续发展的能源战略”的方针，要求常规能源和再生能源必须保持一定的比例。“十三五” 期间我国在能源领域的工作重点和主要任务是在保护生态的前提下积极发展水电，在确保 项目 组成 及规 模 安全的基础上高效发展核电、大力发展新能源，加快能源工业结构调整步伐，努力提高清 洁能源生产能力。 风电是技术最成熟、发展最快的新能源之一。为鼓励发展可再生能源和风电产业，我 国先后出台了《可再生能源法》、《可再生能源中长期发展规划》和《促进风电产业发展 实施意见》等一系列法律政策。风电是可再生和清洁的能源，属国家产业政策支持的项目， 开发风能符合国家环保、节能和可持续发展政策。 我国风能资源较为丰富，大规模发展风电对于应对国际金融危机，缓解能源、环境的 14 压力，促进国民经济社会可持续发展有重要意义，也是我国作为一个负责任的发展中国家 应对气候变化，实现对世界关于提高非化石能源消费比例和减少 CO2 排放量庄严承诺的有 效措施。同时四川省风能资源理论蕴藏量为 88350MW，是全国风能资源较少的地区。全 省有效风能资源由西往东逐渐减少，盆地内最为贫乏。风能资源主要分布在川西高原和盆 周山区，海拔高度在 1000m～3000m 之间。这两个区域 50m 高度多年平均风速均在 5m/s 以上。具体地区包括凉山州、甘孜州、阿坝州、攀枝花市，以及盆周山区的广元、巴中、 达州、绵阳、广安、雅安等，其中凉山州资源量较大、开发条件较好。 根据《中华人民共和国环境保护法》、国务院第 682 号令《建设项目环境保护管理条 例》、 《中华人民共和国环境影响评价法》、 《建设项目环境影响评价分类管理目录》 （2021 年版），本项目为不涉及环境敏感区的总装机容量为 19.2 万千瓦的陆上风力发电，应属于 该名录第四十一条：“电力、热力生产和供应业”中的“90、其他风力发电”，应编制环境影 响评价报告表。为此，德昌风电开发有限公司特委托四川众望安全环保技术咨询有限公司 承担该项目的环境影响评价工作。接受委托后，评价单位立即组织技术人员进行了现场调 查及资料收集，在完成工程分析和环境影响因素识别的基础上，按照有关法律法规、“环 评技术导则”以及《建设项目环境影响报告表编制技术指南》（生态影响类）（试行）等 技术规范要求，编制完成了《四川省凉山州德昌县腊巴山风电场工程环境影响评价报告 表》，现上报审批。 本环评报告表的编制依据为《四川省凉山州德昌县腊巴山风电场工程可行性研究修编 报告》（中国电建集团成都勘测设计研究院有限公司，2021 年 6 月）以及水电水利规划设 计总院关于印发《四川省凉山州德昌县腊巴山风电场工程可行性研究修编报告评审意见》 的函（水电规新[2021]64 号）。 （2）项目建设内容及规模 四川省凉山州德昌县腊巴山风电场工程（以下简称：腊巴山风电场）的主要建设目的 与任务是发电，充分利用凉山州德昌县的风能资源，将风能转化为电能供日常生产生活所 需。目前德昌县能源结构单一，工程建成后能调整德昌县电源结构，满足当地经济发展的 需要，社会效益和环境效益显着，并已纳入《凉山州风电基地“十四五”实施方案》。 本工程总占地面积 96.35hm2 拟建腊巴山风电场，装机容量 192MW，安装 60 台单机容 量为 3.2MW 的风电机组（含配套箱变，60 台），叶轮直径均为 155m，轮毂高度均为 93.5m。 60 台发电机组产生的电能通过 13 回 35kV 集电线路接入拟配套建设的 220kV 腊巴山风电 场升压站（设计规模为 200MVA，13 回进线 1 回出线），将汇集的电压为 35kV 的电能升 压至 220kV 后通过 1 回 220kV 线路接入 220kV 凤山升压站。 220kV 腊巴山风电场升压站至凤山 220kV 升压站之间的 220kV 送出线路长度约 44km， 同时需对凤山 220kV 升压站进行扩建，扩建内容为在原有凤山 220kV 升压站预留位置上 扩建一个 GIS 进线间隔。（本项目 220kV 送出线路建设及凤山 220kV 升压站 GIS 进线间 15 隔扩建需另行环评，不在本次评价范围内）。 腊巴山风电场主要特性见下表： 表 2-1 名称 风 电 场 场 址 主 要 单位（或型号） 数量 m 2200～3400 海拔高度 风 电 场 主 要 机 电 设 备 经度（东经） 102°4'45.85" 纬度（北纬） 27°27'16.97 盛行风向 SE 风 电 机 组 台数 台 60 额定功率 kW 3200 叶片数 片 3 风轮直径 m 155 扫掠面积 m2 18860 切入风速 m/s 3.0 额定风速 m/s 9.5 切出风速 m/s 20 轮毂高度 m 93.5 kW 3360 发电机额定 功率 发电机功率 因数 设 备 腊巴山风电场工程主要特性表 主要机 电设备 额定电压 V 690 箱式变电站 3400kVA 60 台 SZ11-100000/242,Y Nyn0,d11 台 2 变压器容量 kVA 100000 kVA 额定电压 kV 242±8×1.25%/35kV 出线回路数 回 1 电压等级 kV 220 型号 主变 压器 1 升 压 变 电 所 出线回 路数及 电压等 级 0.95～1 台数 型号 SZ11-100000/242,Y Nyn0,d11 数量 土 风电机组基 础 建 箱变基础 施 工 程 数 量 个 60 型式 预应力梁板式基础 地基特性 天然地基 数量 个 型式 60 钢筋混凝土基础 主体工程土 方开挖 主体工程土 方回填 16 万m3 11.70 万m3 8.50 备注 工 主体工程混 凝土 主体工程基 础钢筋 吊装平台开 挖 吊装平台回 填 新建场外道 路 新建场内道 路 改建场内道 路 总工期 施工期限 第一批机组 发电 （3）项目组成及主要环境问题 万m3 3.41 t 4065.6 万m3 25.80 万m3 20.40 km 8.5 km 73.44 km 1.09 月 18 月 18 本风电场的装机容量为 192MW，共有 60 台 3.2MW 风机分散布置，送出变电站电压 等级为 220kV，等效年利用小时数 2611.6h，建成运营后年发电量 50142.5 万 kWh，项目 总占地面积 96.35hm2，其中永久占地 1.98hm2，临时占地 94.37hm2。 根据《风电场工程等级划分及设计安全标准》（NB/T 10101-2018）及《陆上风电场工 程风电机组基础设计规范》（NB/T 10311-2019），本风电场工程规模属于大型工程，风电 机组基础设计使用年限为 50 年，风电机组地基基础设计级别为甲级，结构安全等级为一 级；风电机组基础混凝土环境类别为二 b 类。根据《建筑边坡工程技术规范》 （GB50330-2013），风电机组对应边坡工程安全等级为二级。根据拟定的风电机组布置、 建设风场地质情况，经分析确定本风电场风电机组基础采用现浇钢筋混凝土浅埋基础，风 电机组基础主要持力层为强风化泥岩或强风化砂岩，承载力特征值不小于 180kPa，基础型 式为圆形梁板式基础。 根据腊巴山风电场规划、装机规模、风电机组布置及接入电力系统等要求，本风电场 内需新建 1 座 220kV 升压站。升压站南北长 85 米，东西长 102 米，东侧设 1 个进站大门 与站外公路衔接。站内设环形消防车道，能保证消防车运行的畅通，就近及时便捷进入场 地内进行扑火施救作业。站内入口道路路宽 6.0 米。生活办公区布置在大门及站内主路北 侧，主要布置有门卫室、综合楼、给水设备房、危废室等建筑物。生产区布置在大门及站 内主路南侧，主要布置有 SVG 房及 SVG 户外设备、35kV 配电装置室、主变压器、GIS 设备、事故油池、电缆分支箱、出线构架等建（构）筑物及设备。升压站建筑物级别为 2 级，结构安全等级为二级，设计使用年限为 50 年。 本项目组成如下： 1）安装 60 台单机容量 3.2MW 的风力发电机组，总装机容量 192MW，永久占地 0.66hm2 17 （含风机基础和箱变基础），各风电机组与箱式变压器拟采用一机一变的单元接线方式， 风力发电机组采用 10 根 ZRC-0.6/1kV-YJY23-3×300mm2 低压电力电缆并联敷设接至箱式变 电站低压侧，每台风机各配置一台容量为 35kV 的箱变，共 60 台，每台箱变配套设置有 1 个容积为 1m3 的事故油池，位于主变正下方的基础内，事故油池也称油水分离池，变压器 贮油坑内的渗漏油及事故油，通过排油管直接送至油水分离池内，油水分离池为钢筋砼结 构，事故油池均应采取重点防渗措施，池体采用防渗混凝土加 2mm 环氧树脂膜，渗透系 数≤10-10cm/s。池体由两部分组成，底部用洞口相连，形成连通器。平时为有水状态，当 事故油进入池子后，由于油比水轻，油浮于分离池上部。分离后的水经排水管接至排水系 统，分离后的事故油进行回收处理。每个机位配套设置 1 个 50m×60m 的风电机组吊装平 台，风电机组设备安装和调试完成后需及时对吊装平台进行植被恢复，属于临时用地，总 用地面积为 15hm2（扣除风机基础和箱变基础）。 2）设置 1 座 220kV 升压站，规模为 200MVA，设置 2 台容量均为 100MVA 的主变压 器，室外布置。永久占地 1.02hm2。 3）35kV集电线路采用直埋电缆和架空线路相结合的方案，60台风机分为13组，共计 13回线路敷设至220kV升压站。集电线路总长度约为147km，其中集电电缆直埋线路55km， 架空线路长度92km，永久占地0.30hm2（主要为架空线路塔基永久占地，直埋电缆为临时 占地）。本项目集电线路13回35kV线路接入风电场220kV升压站具体方案如下： Ⅰ#集电线路共 6 台风电机组，单机容量为 3.2MW，总容量 19.2MW。其汇接的风电 机组是：LB1、LB2、LB3、LB4、LB5、LB6，采用电缆直埋敷设和架空相结合的方式， 其中电缆直埋线路 3.9km，架空线路长度 11.5km，集电线路长度共计约 15.4km。 Ⅱ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB7、LB8、LB9、LB10、LB11，采用电缆直埋敷设和架空相结合的方式，其中电 缆直埋线路 1.9km，架空线路长度 10km，集电线路长度共计约 11.9km。 Ⅲ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风电 机组是：LB12、LB13、LB14、LB15，采用电缆直埋敷设和架空相结合的方式，其中电缆 直埋线路 3.2km，架空线路长度 8.2km，集电线路长度共计约 11.4km。 Ⅳ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风电 机组是：LB16、LB17、LB18、LB19，采用电缆直埋敷设和架空相结合的方式，其中电缆 直埋线路 3.6km，架空线路长度 4km，集电线路长度共计约 7.6km。 Ⅴ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风电 机组是：LB20、LB21、LB22、LB23，采用电缆直埋敷设和架空相结合的方式，其中电缆 直埋线路 5.7km，架空线路长度 1.2km，集电线路长度共计约 6.9km。 Ⅵ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB24、LB25、LB26、LB27、LB28，采用电缆直埋敷设和架空相结合的方式，其 18 中电缆直埋线路 3km，架空线路长度 0.6km，集电线路长度共计约 3.6km。 Ⅶ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB29、LB30、LB31、LB32、LB33，采用电缆直埋敷设和架空相结合的方式，其 中电缆直埋线路 7.4km，架空线路长度 2.3km，集电线路长度共计约 9.7km。 Ⅷ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB34、LB35、LB36、LB37、LB38，采用电缆直埋敷设和架空相结合的方式，其 中电缆直埋线路 5.6km，架空线路长度 5.6km，集电线路长度共计约 11.2km。 Ⅸ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风电 机组是：LB57、LB58、LB59、LB60，采用电缆直埋敷设和架空相结合的方式，其中电缆 直埋线路 4.1km，架空线路长度 16.5km，集电线路长度共计约 20.6km。 Ⅹ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB52、LB53、LB54、LB55、LB56，采用电缆直埋敷设和架空相结合的方式，其 中电缆直埋线路 5.7km，架空线路长度 13.4km，集电线路长度共计约 19.1km。 Ⅺ#集电线路共 5 台风电机组，单机容量为 3.2MW，总容量 16MW。其汇接的风电机 组是：LB47、LB48、LB49、LB50、LB51，采用电缆直埋敷设和架空相结合的方式，其 中电缆直埋线路 6.1km，架空线路长度 6.7km，集电线路长度共计约 12.8km。 Ⅻ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风电 机组是：LB42、LB43、LB44、LB45，采用电缆直埋敷设和架空相结合的方式，其中电缆 直埋线路 2.5km，架空线路长度 7km，集电线路长度共计约 9.5km。 ⅩⅢ#集电线路共 4 台风电机组，单机容量为 3.2MW，总容量 12.8MW。其汇接的风 电机组是：LB39、LB40、LB41、LB46，采用电缆直埋敷设和架空相结合的方式，其中电 缆直埋线路 2.3km，架空线路长度 5km，集电线路长度共计约 7.3km。 根据项目建设情况及架空线路路径分析，项目架空集电线路共设置塔基 376 个，其中 0-20 度转角塔 113 座，20~40 度转角 38 座，40-60 度转角塔 38 座，60-90 度转角塔 38 座， 其余均为直线塔。 本项目不涉及拆迁（移民）安置与专项设施改（迁）建。 4）配套临时渣场及施工临时场地。本项目全工程弃渣约 29.47 万 m3，折合松方 36.83 万 m3。且由于本工程机组布置较分散，运输距离较远，根据本工程机位布置特点、施工场 地条件，考虑分散设置 6 个弃渣场和 3 个施工临时场地。拟将施工场地布置划分为以下 3 个工区： ①1#工区 该工区工作面较广，分布于菜地村附近，该工区主要布置有 1#～38#风电机组、1#施 工场地、1#弃渣场、2#弃渣场、3#弃渣场。其中，220kV 风电场升压站位于该工区。 ②2#工区 19 该工区分布于前山（熊火波惹）附近，主要布置有 39#～51#风电机组、2#施工场地、 4#、5#弃渣场。 ③3#工区 该工区分布于房梁子、马鹿塘等附近，该工区主要布置有 52#～60#风电机组、3#施 工场地、6#渣场。 规划渣场场地特性表如下。 表 2-2 渣 场 渣场位 编 置 号 1# 2# 3# 4# 5# 6# 合 计 弃渣来 源 进场道 1#~7#L 路起点 B 风机及 周边道 路 29#风 8#~23#L 机位上 B 风机及 升压站、 方 周边道 路 29#风 24#~38# 机位上 LB 风机 及升压 方 站、周边 道路 39#风 24#~30# 机位西 LB 风机 及周边 北侧 道路 42#、 39#~49# 43#风 LB 风机 及周边 机间 道路 58#风 50#~60# LB 风机 机位东 及周边 北侧 道路 / / 规划渣场特性表 渣场 汇水 堆渣量 占地面 最大 容量 占地 堆渣高 面积 渣场 （松方） 积 堆高 类型 （万 （h 类型 程（m） 等级 万 m³ （hm2） （m） 2 3 m） m） 5.0 9.89 4.96 8.80 4.50 4.50 8.97 4.55 7.98 4.19 草地 草地 草地 林地 草地 0.82 1.22 0.99 1.34 0.89 1680.5 ～ 1661.5 19 2730～ 2704 26 2769～ 2750 19 2868～ 2846 22 3048～ 3032 16 0.01 5 坡地 型 0.05 4 坡地 型 0.03 5 坡地 型 0.02 4 坡地 型 0.01 5 沟道 型 7.20 6.64 林地 0.98 2965～ 2946 19 0.89 坡地 型 5 40.35 36.83 / 6.24 / / / / / 5）道路工程 风电场为保护林地，腊巴山风电场经过优化机位布置，将机位均布置在现有防火通道 附近，充分利用线形较好的现有防火通道规划建设，经过反复调整布置，腊巴山风电场不 再新建道路，利用现有防火通道约 83.03km。根据现场踏勘，目前场地已建成防火通道， 20 线路走向基本沿着防火通道线型进行布置，且能够到达各个风机点位，现有的防火通道路 基宽度约 4.5～6.5m，基本满足本风电场运输宽度需求，但由于建设时间仓促，采取的水 保措施有限，2021 年雨季后，防火通道路基垮塌较多，排水沟也出现了不同程度的堵塞， 本项目将对现有的防火通道进行修复治理，清除垮塌路基，修筑挡土墙、硬化排水沟，补 充水保等相关措施。 工程内容中项目进场道路全部利用德昌县林业和草原局同意占用林地建设的森林防 火通道（见附件 14：《德昌县林业和草原局关于哨房梁子至菜地梁子森林草原防灭火通道 建设项目使用林地的批复》），防火通道占用林地 71.2770 公顷，其中国有林地 50.8614 公顷，集体林地 20.4156 公顷，用于哨房梁子至菜地梁子森林草原防灭火通道建设，占用 林地性质为直接为林业生产服务的设施用地，因此该部分用地在本项目中视为临时用地， 永久占地指标不纳入本项目。 （1）进场道路 大件运输经高速于黄水收费站下高速后，沿国道 G108 向南行驶约 10.37km 至麻栗镇， 再经麻栗镇福隆新村、火烧村、团山村，止于风电场 1#风机附近，进场道路全长约 24.98km， 其中利用已有国道、乡道等 16.48km，利用已建防火通道 8.50km。 根据现场调查，国道 G108 总体基本能满足重大件物资运输要求，无需进行改造。麻 栗镇至福隆新村段路面宽度约 5.5m，路面为沥青混凝土路面，长度约 2.14km，也基本满 足运输；福隆新村至团山村段为通村公路宽度约 4.5m，为混凝土路面，长度约 3.97km； 团山村至风电场 1#风机段为防火通道，长度约 8.5km。 （2）场内道路 场内道路利用已建防火通道，约 74.53km，路基宽度约 4.5～6.5m，因防火通道修建时， 水保措施有限，部分道路路基垮塌，边坡存在滑坡现象，道路路面为土质路面，本次对现 有防火通道进行治理修复。 （3）技术标准 1）路基路面 目前防火通道已建设完成，根据沿线地形现状，岩土类别，在路基挖方段，土质边坡 及残坡积物等采用 1:1.0，强风化岩层采用 1:0.75～1:0.5，中风化岩层的开挖边坡坡比为 1:0.5～1:0.3，弱风化基岩采用 1:0.2～1:0.3。局部路段无条件按上述规定坡度开挖时，开挖 边坡值适当加大，并加强支护。填方地段主要利用开挖路基的土方回填，路基边坡采用 1:1～1:1.5。据调查，道路基本无高填路堤和深挖地段。 横断面：道路采用单车道，路基宽度约 4.5～6.5m，道路最大的横向坡度不超过 2°。 道路纵坡设计：平均坡度 8%，最大坡度 15%。 路面结构：路面设计采用 20cm 级配碎石基层+15cm 泥结碎石面层。 项目组成及可能产生的主要环境问题见表 2-3。 21 表 2-3 类型 建设内容及规模 名称 风电机组 及箱变 主体 工程 项目组成及主要环境问题 220kV 升压站 建设内容 施工期 安装 60 台单机容量为 3.2MW 的风力发电机 组，总装机容量为 192MW。每台风力发电机 接一台 3.4MVA 箱式变压器，将机端 690V 电压升至 35kV，总共设置 60 台箱式变压器。 风电基础及箱变（含分支箱）基础永久占地 0.66hm2。 每台箱变配套设置 1 座事故 事故应急 油池（1m3），共 60 座，与箱 变基础合建。 主变及配电装置（主变室外布置，220kV配 电 装 置 采 用 室 内 GIS 布 置 ） ， 总 占 地 面 积 1.02hm2。 总容量为 200MWA，升压站 主变装机容量 中部设置 2 台容量均为 100 MWA 的主变，室外布置。 1回（出线间隔1个），不在本 220kV出线 次评价范围内，送出工程需另 行环评。 无功补偿 ±18MVar、2套 事故应急 集电线路 可能产生的环境问题 运营期 设备噪声 光影影响 生态影响 景观影响 事故废油 设备噪声 工频电场 工频磁场 事故废油 主变事故油池（50m3） 60台风机分为13组，共计13回线路敷设至 220kV升压站，线路的总长度约为147km（其 中，架空线路92km，沿道路地埋敷设55km）， 架空线路塔基永久占地面积约0.30hm2。地埋 施工废水 集电线路沿道路路肩敷设，该部分临时用地 施工扬尘 施工噪声 计入道路工程。 开辟吊装场地60处，每个吊装场地尺寸为 燃油废气 吊装场地 50m×60m，临时占地面积11.34hm2，已扣除 建筑垃圾 风电机组、箱变基础永久用地面积。 植被破坏 腊巴山风电场不再新建道路，利用现有防火 水土流失 通道约83.03km，共临时占地71.28hm2，占地 道路工程 类型主要为林地和草地。路基宽度约4.5～ 生活垃圾 生活污水 6.5m，泥结石路面。 位于风电场场区，共分散设置3处施工临时场 地，每处施工临时场地均设置混凝土生产系 辅助 施工生产生 统1座、综合加工系统1处，现场办公及材料 活设施 工程 仓库1处以及配套的环保设施。临时占用草地 的面积共约4.73hm2。 主要位于风机平台、升压站区、临时施工场 地区及规划的渣场内。用于临时堆放升压站、 弃渣场、场内道路建设等过程中剥离的表土， 临时堆土场 临时堆放的剥离表土用于后期绿化覆土。设 置的表土临时堆场依托原始地形条件堆放表 土，不涉及土石开挖与回填。 弃渣场 本项目设6个弃渣场，均为坡型弃渣场，根据 22 工频电场 工频磁场 \ 扬尘 汽车尾气 \ \ 生态影响 本工程机位布置特点、施工场地条件，分散 布置在厂区内，减少运距，且渣场沿场内道 路布置，渣场总占地6.24hm2，总容渣量40.35 m3，规划弃渣量36.83万m3，均为松方。 采用防渗混凝土地面，由下至上依次为：黏 升压站备品 土 夯 实 层 、 2mm 厚 的 高 密 度 聚 乙 烯 膜 （HDPE）、抗渗混凝土层，防渗层设计渗透 备件间 系数≤10-10cm/s；用于分区分类储存升压站 经常需要更换的零配件和油液。 本工程施工用电高峰负荷约为1200kW，1#、 3#两个施工区高峰用电负荷均为500kW；1# 施工区高峰用电负荷为200kW。其中，2#施 工临时场地考虑设置3台100kW的柴油发电 机（1台备用）；1#、3#两个施工临时场地考 虑从附近10kV线路接线，接线距离为2000m。 由于各风电机组机位分散，机位的施工电源 供电系统 采用柴油发电机，施工区共配备8台50kW柴 油发电机。 营运期升压站场内用电电源为双电源供电， 一回由220kV升压站35kV侧母线接入，经过 一台35kV变压器降压至0.4kV；另一回来自 10kV 外 来 电 源 ， 经 过 10kV 变 压 器 降 压 至 0.4kV向负荷供电。 施工期：主要用于混凝土拌合系统和施工临 时生活用水以及道路运输扬尘降尘用水和场 内水土保持植被恢复用水，其余用水分散于 各施工点。施工用水拟从场址附近的河流或 山沟水源点中取水，用水车运至施工现场。 其中每座混凝土生产系统设置200m3水池1 公用 给水系统 个。 工程 运营期：主要为升压站用水，本工程采用新 建一个150m3消防生活共享水池，水池补给按 照水车运水补充，用水通过给水泵房新建一 套10m3生活水净化系统和生活变频给水设备 处理后使用。净化设备包括石英砂过滤器、 活性炭过滤器和末端紫外线消毒器。 施工期生活污水经施工生活设施区建设的化 粪池（每个临时施工区设置1个，均为25m3） 收集处理后，全部就近用于林地施肥，不外 排。 排水系统 环境风险 \ \ \ 污水、污泥 营运期食堂含油废水经隔油池（1个、容积 2.0m3）预处理后汇同其他生活污水经化粪池 （1个、容积20m3）预处理后排入地埋式二级 生化装置（1座处理能力为5m3/d）处理后， 全部就近用于站场绿化或周围林地施肥，不 外排。 消防 水土流失 本工程消防用水取自 150m3 生活、消防共享 水池，补水方式采用水车运水，储存在蓄水 池中。在蓄水池上预留进水管道位置，水池 23 污水、污泥 消防废水 办公及生活设施 化粪池 矩形沉淀池 隔油池+化 粪池 地埋式二级 生化处理装 置 环保 工程 蓄电池室 垃圾桶 危废暂存间 主变 事故油池 箱变 事故油池 设置有消防水不被挪用的措施。设置就地水 位显示装置并在集控室设置显示消防水位的 装置。同时有最高和最低报警水位。消防系 统由消防水泵、消防给水管道、消防稳压设 备及室内外消火栓组成。 位于升压站内，主要布置有综合楼、控制楼、 无功补偿装置室及附属用房等。总建筑面积 2719.74m2。在综合楼内设置食堂。 位于施工期设置的3处现场办公和材料仓库 区，共设置3个化粪池，单个有效容积为25m3， 用于收集施工及现场管理人员的生活污水， 定期清掏作为绿化肥料，施工结束后及时拆 除并回填恢复原貌； 位于3个混凝土拌和系统，每个拌和系统均设 置2个矩形沉淀池交替使用，每台班末的冲洗 废水排入其中一个沉淀池内，静置沉淀后上 清液重复使用，沉淀时间达6小时以上，其冲 洗后的废水排入另一沉淀池以备下一班使 用；单座沉淀池大小为2.0m（长）×1.5m（宽） ×1.5m（高），分3格。 位于升压站食堂，用于收集和处理食堂含油 废水。食堂废水经隔油池（0.5m3）隔油处理 后同其他生活污水一起进入化粪池（20m3） 进行预处理。 在升压站内新建地埋式二级生化处理装置一 座，处理规模为5m3/d。经化粪池预处理后的 生活废水和食堂废水一同经地埋一体化设备 处理后用于升压站周边林草地施肥，不外排。 位于升压站综合楼一层，设置蓄电池存放间1 间，尺寸均为7.2m×7.4m，采用抗渗混凝土地 面，并铺设一层橡胶垫作为防腐、防渗措施。 （注：更换的废旧电池由坚硬的塑料外壳密 封，一般情况自下不会发生电解液泄漏）。 项目营运期在办公生活场所设置4-6个360L 移动式垃圾桶，用于收集营运期生活垃圾。 位于升压站西北侧，单独设置危废暂存间， 建筑面积为28m2，采用防渗混凝土地面，由 下至上依次为：黏土夯实层、2mm厚的高密 度聚乙烯膜（HDPE）、抗渗混凝土层，防渗 层设计渗透系数≤10-10cm/s，四周设置10cm 高的防流散围堰。用于暂存事故时泄漏的变 压器油、更换的废旧润滑脂及废的含油抹布 等危险废物。 位于紧邻2台主变处，50m3，事故油池四周及 池底均按设计要求进行防腐防渗处理，渗透 系数不得大于10-10cm/s。 60台箱变各设1个1m3事故油池，共60座，与 箱变基础合建。事故油池四周及池底均按设 计要求进行防腐防渗处理，渗透系数不得大 于10-10cm/s。 24 生活污水 生活垃圾 \ 废水、污泥 固废、废水 废水、污泥 固废 生活垃圾 环境风险 地下水影响 环境风险 地下水及土 壤影响 环境风险 地下水及土 壤影响 生态恢复 绿化 主要为临时占地，包括集电线路区、临时施 工场地区域、弃渣场、风机吊装平台、厂内 施工道路两侧等的生态恢复措施，主要为表 土覆盖，植树种草等。 \ 在升压站建筑周围布置绿化。 \ 需要说明的是：根据《电磁环境控制限值》（GB8702-2014），本项目35kV集电线路 和35kV箱式变压器为100kV以下电压等级的交流输变电设施，属于豁免范围，因此本次不 对其进行专门的电磁环境影响评价。 （4）工程原辅材料 项目所需的原辅材料主要包括水泥、钢筋、钢材、木材、油料等，以上建筑材 料均可在当地采购。项目主要原辅材料使用情况见下表： 时段 材料名称 水泥 砂石 钢材 施工 木材 期 油料 水 电 变压器油 润滑油 运营 期 水 电 （5）项目主要设备 表 2-4 主要原辅材料消耗一览表 单位 消耗总量 储存量 储存位置 t 10440 300 混凝土拌和区 4 t 8.2×10 450 t 2670 18 风电机组吊装 3 m 80 80 平台 t 230 1.0 m3/d 30 150 \ kw.h/a 15.25万 \ \ t/20a 50 5t（备用油） 升压站内备品 备件间 kg/a 100 25 3 m /a 1095 150 \ kw.h/a 66万 \ \ 来源 当地购买 水车运水 当地电网 外购 水车运水 自用电 项目所需设备主要为施工期各类施工设备以及运营期的变配电设备。项目主要设备清 单见下表： 表 2-5 施工期主要设备清单 序号 施工机械名称 参考型号 数 量 1 挖掘机 小松 PC300-5（斗容 1.5 m³） 24 台 2 装载机 国产 ZL-50（斗容 3 m³） 16 台 3 推土机 国产 TY200 24 辆 4 自卸式运输车 国产 CQ30290（载重量 17T） 96 辆 5 运水车 东风 1208（容积 20 m³） 4辆 东风 EQ145（容积 10 m³） 4辆 6 压路机 国产 YZF14 震动型 20 辆 7 砂浆搅拌机 容量 350L 9台 8 混凝土搅拌运输车 MR-60S 12 台 9 手风钻 Φ50 130 台 25 10 空压机（配柴油机） 10m³/0.8Mpa 40 台 11 振动打夯机 HZR400 18 台 12 800T 履带吊 LR1800 2辆 13 300T 汽车吊 LMT1300 2辆 14 手工电弧焊机 ZX7-315 8台 15 混凝土插入式振动器 ZX-70 18 台 表 2-6 序号 1 2 3 名称 运营期主要设备清单 型号规格 数量/单位 备注 60 台 有规律的分散布 置在场址范围内 2 台/套 双绕组风冷有载 调压升压变压器 油浸式 冷却方式：油浸 风冷式（ONAF） 60 套 三相双绕组油浸 式无励磁调压升 压变压器 冷却方式：油浸 自冷式（ONAN） 单 机 容 量 3.2MW ， 输 出 电 压 690V，叶轮直径155m，轮毂高 度为93.5m 型号：SFSZ11-100000/220GY 额定容量：100000kVA 电压比：230±8×1.25%/35kV 阻抗电压：Ud%=12 联接组别：YN，d11 调压方式：有载调压 风电机组 主变压器 S11-2750/35GY，2750kVA， 355%/0.69kV 箱式变压器 4 架空集电线路 铁塔 5 架空集电线路 0-20 度转角塔 113 座，20~40 度 转角塔 38 座，40-60 度转角塔 38 座，60-90 度转角塔 38 座， 其余均为直线塔。 JL/G1A-185/35 6 直埋集电线路 ZC-YJV23-26/35 共 376 基 92km 60 台风电机组产 生的电能经 13 回集电线路汇入 220kV 升压站 55km （6）工程占地及土石方 1）工程征占地 根据主体现有的设计资料，结合现场调查，本工程总占地面积 96.35hm2，其中永久占 地 1.98hm2，临时占地 94.37hm2，占用土地类型主要为林地、草地以及少量的耕地（非基 本农田），其中林地占用 85.92hm2，草地 9.41hm2，耕地 1.02hm2，总占地中的永久性占地 1.98hm2，临时性占地 94.37hm2。其中永久性占地包括风电机组基础（含箱变基础）占地、 架空线路杆塔基础占地、升压站占地，临时性占地包括临时施工场地占地、风机吊装平台 占地、直埋电缆临时性占、渣场临时占地、道理工程临时占地等。本工程征用地占地面积 情况见下表。 表 2-7 序 号 项 目 1 风电机组（含箱 工程征用地占地面积统计表 占地性质 永久 临时 小计 占地 占地 0.66 11.34 12.0 26 林地 8.40 占地类型 草 耕地 地 3.6 0 备注 小计 12.0 变、吊装平台） 2 3 道路工程 地埋线 路 集电 线路 架空线 路 4 弃渣场 5 升压站 6 0.30 71.28 71.28 71.2 8 16.50 * 16.50 * 16.50 * 16.5 0* 0.78 1.08 1.08 1.08 6.24 6.24 2.32 1.98 3.9 2 1.02 1.02 施工场地 合计 71.28 6.24 1.02 4.73 4.73 2.84 94.37 96.35 85.92 1.8 9 9.4 1 道路利用已建 防火通道 地埋线路与道 路工程占地重叠，不 再重复计列 1.02 4.73 1.02 96.3 5 2）工程土石方 本工程主要由升压站、集电线路、场内道路、风机平台以及临时施工场地和弃渣场等 组成，施工过程对首先对工程区的表土进行剥离后单独保存，全部用于风机平台、临时施 工场地、集电线路等区域的绿化覆土。各工程区的基础建设过程中开挖的土石方除部分用 于场地回填外，其余未回填完成的土石方采用汽车就近运至场区规划的 6 个弃渣场堆放， 本项目总挖方 68.62 万 m3（含表土（草甸）剥离 3.92 万 m3），填方 39.15 万 m3（含表土 （草甸）回覆 3.92 万 m3），弃方 29.47 万 m3（折合松方 36.83 万 m3），6 个弃渣场设计 总容量为 40.35 万 m3，满足弃方堆填要求。 ①表土平衡 本工程主要占地土地现状为林草地，对涉及土石方开挖扰动的区域剥离草甸（表土）， 根据土地利用类型、立地条件的差异以及需要覆土的量，综合平衡表土剥离量和覆土量。 根据项目实际施工特点，风电机组（含箱变、吊装平台）占地为林草地，施工时全部 进行草甸（表土）剥离，其中对 39#～50#风电机组（含箱变、吊装平台）占地区域内的草 甸进行剥离，草甸剥离范围约 2.40hm2，草甸厚度约 5cm，为保证草甸成活率，加剥 10cm 土层，总剥离厚度为 15cm，剥离草甸 2.40hm2、剥离表土 0.24 万 m3；对其余各风电机组 （含箱变、吊装平台）表土进行剥离，剥离范围 9.60hm2，剥离厚度 10～20cm，剥离表土 约 1.44 万 m3。 弃渣场在使用前，应对占地范围内的表土进行剥离，弃渣场表土剥离范围约 6.24hm2， 剥离厚度 10～20cm，剥离表土约 0.94 万 m3。 升压站占 地为耕地，在施工 前对占地范围内的 表土全部进行剥离 ，剥离范围 约 1.02hm2，剥离厚度 30cm，剥离表土约 0.31 万 m3。 集电线路主要对架空线路塔基施工作业范围内表土进行剥离，剥离范围约 1.08hm2， 剥离厚度 10～20cm，剥离表土约 0.16 万 m3。 由于施工场地会被土石方填筑占压且时间较长，为保存施工场地的原始土地生产力， 27 在施工前期对区域内的表层可利用土进行剥离、收集，本区共剥离范围 4.73hm2，剥离厚 度 10～20cm，剥离表土约 0.71 万 m3。 根据各个项目组成、占地面积、可剥离区域，结合现场调查，对具备剥离条件的区域 进行表土剥离，剥离厚度 10～30cm，剥离量 3.80 万 m3。 根据表土剥离量、表土质量和实际表土需求情况，表土回覆满足植被恢复要求。经分 析，风电机组（含箱变、吊装平台）施工完成后，各风机位将施工前剥离表土与升压站多 余表土就近回覆于平台范围内，表土回覆量约 1.91 万 m3，同时将剥离的草甸回铺于 39#～ 50#风电机组（含箱变、吊装平台）占地区域，草甸回铺面积 2.40hm2。 集电线路剥离的表土不便于调运，剥离后即就近摊铺于塔基周边等施工扰动区域范 围，在本区自行平衡，覆土面积 0.78hm2，覆土量 0.16 万 m3。 弃渣场在弃渣结束后，即对渣顶、马道及坡面进行覆土恢复植被建设，覆土面积约 6.06hm2，将前期剥离表土全部回覆，覆土量约 0.94 万 m3。 升压站覆土区域位于站区地坪绿化及站外边坡绿化，覆土范围 0.27hm2，覆土厚度约 30cm，覆土量 0.08 万 m3，余下 0.19 万 m3 表土运至升压站周边风机位进行摊铺利用。 施工场地在占地结束后，拆除上部建构筑物，即将表土回覆于施工面上，覆土面积 4.73hm2，厚度约 15cm，覆土量 0.71 万 m3。 本工程区内剥离表土量为 6.32 万 m3，回复及利用表土量为 6.32 万 m3。表土平衡分析 计算详见下表。 表 2-8 序 号 项目组成 项目场区内表土平衡分析表 草甸剥 草甸回 2 2 离（hm ） 铺（hm ） 表土剥离 （万 m3） 数量 来源 表土 回覆 （万 m3） 调入（万 m3） 数 来 量 源 1.68 1.91 0.23 0.16 0.16 B 风电机组（含箱 变、吊装平台） 集电线路 C 弃渣场 0.94 0.94 D 升压站 0.31 0.08 E 施工场地 0.71 0.71 3.92 3.92 A 总计 2.40 2.40 2.40 2.40 单位：万 m3 调出（万 m3） 数量 去向 0.23 A D 0.28 0.28 注：表土于各区域集中临时堆放，均作为后期绿化用土或迹地恢复覆土。 ②土石方平衡 根据主体设计资料，结合当前的设计进度，确定本项目总挖方 68.62 万 m3（含表土（草 甸）剥离 3.92 万 m3），填方 39.15 万 m3（含表土（草甸）回覆 3.92 万 m3），弃方 29.47 万 m3（折合松方 36.83 万 m3），弃土堆放在规划的 6 处弃渣场内。土石方平衡表见表 2-9。 工程名称 挖方 （万 m3） 表 2-9 土石方平衡表 填方 （万 m3） 调出（表 土） 28 调入 （表土） 弃方 去向 备注 风机（含箱 变）基础工程 集电线路工 程 吊装场地 220kV 升压 站 施工生产生 活设施 道路工程 弃渣场 合计 土石方 表土 土石 方 表土 6.08 0 3.70 0 2.38 7.22 0.16 7.22 0.16 0 24.82 1.80 10.23 2.03 3.35 0.31 3.14 0.08 0.53 0.71 0.53 29.58 0 0 0.94 71.58 3.92 14.59 弃渣场 0.21 弃渣场 0.71 0 弃渣场 17.29 0 12.29 弃渣场 0 0.94 42.11 3.92 0.23 弃渣场 0.23 0.23 0.23 29.47 弃方折合 松方约 36.83 万 m3 注：弃方原则就近运至相邻的弃渣场。 从土石方调配上分析，各单项工程的填方基本利用自身挖方，不存在长距离的土石方 调运和重复多次的土石方开挖回填，工程自身无法利用的多余土石方，运至最近的弃渣场 处理，运距控制在 5km 以内，满足运距经济的要求。 从表土平衡方面分析，本工程在施工前，将施工扰动面的表土进行剥离，用于后期的 迹地恢复，各区表土供需基本平衡，符合水保、环保要求。 工程建设中能够尽可能利用开挖土方，将开挖土石方首先考虑作为回填料使用，对于 减少工程弃土及占地面积，降低工程投资和减少新增水土流失量有积极的意义。在本工程 中，在进行土石方平衡时应从总体上遵循挖填平衡的原则，在下阶段应优化竖向设计，使 相同或不同功能分区的土石方之间通过调配尽量综合利用，以减少弃渣、节约弃渣占地面 积，节省弃土处理的措施费用。 3）弃渣场设计方案 6座弃渣场总容量40.35万m3，全工程弃渣约29.47万m3，折合松方36.83万m3，渣场容 量能满足堆渣要求。均采用“先挡后弃，分台阶堆渣”的方式，每个渣场除最后一个台阶 外，其余每个堆渣台阶高度为10m，堆渣坡率为1:1.8，每级台阶均设置2m宽的马道。 弃渣场截、排水沟按3～5年一遇洪水标准设计，6个渣场的挡渣墙均采用重力式挡墙， 根据弃渣场的地形和堆渣要求，挡墙设计尺寸为：顶宽0.5m，底宽1.60m，墙高2.00m，背 坡1∶0.4，面坡垂直，墙踵0.5m，墙趾0.5m，埋深0.5m（土层基础），墙体离地面0.2m处 设置一排泄水孔，泄水孔采用Φ10cmPVC管，水平间距1.0m，坡度5%，墙体内侧PVC管用 土工布包裹，防止砂石堵塞泄水孔；此外，应根据地形及地质变化情况设置伸缩沉降缝， 间距一般为10～15m，缝宽2cm，用沥青麻絮沿内、外、顶三边填塞，深度不小于10cm。 经计算，共计布置挡墙4200m3。 渣场排水：为排除降雨形成的地表水对渣体的冲刷，在渣场顶部及两侧设置截排水沟， 29 截水沟采用梯形断面，底宽0.4m，深0.5m，坡比1:0.5，采用浆砌块石衬砌，衬厚0.3m。并 在每个渣场挡墙下游配套设置1个浆砌石的沉砂池及散水平台。 （6）劳动定员及生产制度 本项目施工高峰期人数为 670 人；运营期定员共 30 人，主要负责风电机组的运行监 控、日常保养和事故报告等。 30 （1）项目总平面布置 ①风电机组总平面布置 《四川省凉山州德昌县腊巴山风电场工程可行性研究修编报告》（2021 年 6 月，以下 简称“可研报告”）根据风电机组制造水平、技术成熟程度及价格，并结合特定风电场的风 况特征、安全等级的要求，现场交通运输条件、地形地质状况及吊装施工条件等，对单机 容量 2.5MW 和 3.2MW 这 2 种机型的不同组合和最优布置后，通过选择综合指标最佳的机 型及布置方案。 可 研 报 告 采 用 WT 软 件 对 本 项 目 风 电 场 规 划 区 域 内 的 风 能 资 源 进 行 了 风 能 资 源分布计算。根据资源分布计算结果分析，机组尽量布置在风资源较好的区域， 同 时 兼 顾 河 谷 以 及 山 脊 处 不 同 气 候 的 特 点 ，并 采 用 合 适 规 模 的 风 电 机 组 可 使 规 划 区 域 内 的 风 资 源 得 到 合 理 的 利 用 ，使 年 平 均 发 电 最 大 的 同 时 成 本 最 低 。结 合 上 述 布 置 原 则 、 机 组 布 置 要 点 ， 筛 除 了 单 机 利 用 小 时 低 于 1500 小 时 的 2.5MW 机 组 ， 受 制 于 风 电 场 所 在 山 脊 的 建 设 条 件 非 常 有 限 ，经 优 化 调 整 机 位 的 布 置 后 ，场 区 可 布 置 单 机 容 量 为 3.2MW 的 风 电 机 组 的 机 位 共 60 个 。 机 位 布 置 图 如 下 ： 总平 面及 现场 布置 附 图 2-2 腊 巴 山 风 电 场 风 机 机 位 布 置 图 31 ②风电机组选型 在风电机组的选型过程中，应根据风电机组制造水平、技术成熟程度及价格，并结合 特定风电场的风况特征、安全等级的要求，现场交通运输条件、地形地质状况及吊装施工 条件等，选择综合指标最佳的机型。 一、安全等级选择 在选择机组安全等级时，常采用极端风速、参考风速、年平均风速、湍流强度等， 根据 《风电机组设计要求》（GB/T 18451.1-2012）来确定那类机组适合拟建风电场。 风电场场址区域内 0660#测风塔 90m 高度年平均风速 5.48m/s，风功率密度 162.45 W/m2，50m 高度年平均风速 5.52m/s，风功率密度 161.11 W/m2；0703#测风塔 90m 高 度年平均风速 4.23m/s，风功率密度 93.75 W/m2，50m 高度年平均风速 4.23m/s，风功率 密度 90.57W/m2；0704#测风塔 90m 高度年平均风速 6.87m/s，风功率密度 234.88W/m2， 50m 高度年平均风速 6.29m/s，风功率密度 167.7W/m2；0778#测风塔 90m 高度年平均风 速 6.52m/s，风功率密度 231.61 W/ m2，50m 高度年平均风速 6.28m/s，风功率密度 201.22 W/ m2；0840#测风塔 90m 高度年平均风速 6.09m/s，风功率密度 236.07 W/ m2，50m 高 度年平均风速 6.07m/s，风功率密度 237.49W/ m2；0864#测风塔 90m 高度年平均风速 5.20m/s，风功率密度 127.91 W/ m2，50m 高度年平均风速 4.32m/s，风功率密度 75.61W/ m2 ； 7064#测风塔 90m 高度年平均风速 7.11m/s，风功率密度 277.98 W/ m2，50m 高度年平均 风速 6.79m/s，风功率密度 254.43 W/ m2；9385#测风塔 90m 高度年平均风速 5.53m/s， 风功率密度 132.62 W/m2，50m 高度年平均风速 5.38m/s，风功率密度 117.24W/ m2；6224# 测风塔 90m 高度代表年平均风速为 8.30m/s，风功率密度为 355.5W/ m2, 100m 高度代表 年平均风速为 8.28m/s，风功率密度为 353.7W/ m2；6225#测风塔 90m 高度代表年平均风 速为 8.16m/s，风功率密度为 388.9W/ m2, 100m 高度代表年平均风速为 8.28m/s，风功率 密度为 407.88W/ m2。根据《风电场风能资源评估方法》（GB/T 18710-2002），综合判定 本风电场区域风功率密度等级为 1~2 级，属风能资源可开发区域。 风电场主风向和主风能方向基本一致，以南东南~南~南西南方向的风速、风能最大、频次 最高，盛行风向稳定。风速频率集中在 3m/s~11m/s 之间，风能频率集中在 5.5m/s ~15.5 m/s 风速段，3.0m/s 以下的无效风速和 20.0m/s 以上的破坏性风速较少，测风时段 可用于发电时段相对较长。根据推算，风电场预装轮毂高度 50 年一遇最大风速小于 37.5m/（s 标准空气密度下），根据《风电机组设计要求》（GB/T 18451.1-2012），本风 电场宜选用安全等级为Ⅲ类及以上的风电机组。 二、机型选择： 现阶段国内高海拔风电机组在生产和技术发展的机型从 2000kW 和 2500kW 衍生到 32 了 3000kW 及以上容量的机型，叶轮直径从 115m 扩展至了 160m。长叶片机组的单位 千瓦扫风面积更大，能够捕获更多风能，在高海拔低风速低空气密度地区确保风资源的充 分利用。 单机容量：从国内风电机组生产和技术发展的情况来看，单机容量 3000kW 平台为 基础开发的的风电机组不论技术先进性、运行可靠性、单位千瓦造价、商业化普及程度等 方面均有较大优势，是目前市场以及未来风电市场的主力机型。风电机组单机容量的选择 与风电场建设条件密切相关，道路运输、地形地质条件、施工安装条件等因素决定着风电 场单机容量的大小。 本项目地处凉山州德昌县山地地区，场址区域海拔高度在 3000m 左右，风能资源及 道路运输条件一般，同时该区域海拔较高、空气密度小、昼夜温差大等因素成为设备选型 关键点。从目前风电机组的制造水平、技术成熟度来看，单机容量 2.0MW~2.5MW 机组 已经成为运行在海拔 3000m 以上地区的拥有较多的运行经验；随着技术发展，3.XMW 机 组技术的不断改进，大容量机型已经逐渐成为主流。本阶段考虑风电场建设和运行时间未 来两年，结合风电场的资源、环境特点、风电机组的技术成熟度以及对技术发展的展望等 因素初选单机容量为 2.5MW 以及 3.XMW 的高海拔低风速机型。 根据当前国内风电机组市场现状以及本风电场的工程特性，本阶段选择单机容量为 2500 kW、3000kW 以及 3000kW 容量以上的三类风电机组。目前，国内有主流厂家均研 制有高海拔机组，高海拔风电机组一般按照适应海拔高度 3000m 进行设计，目前实际运 行机组海拔多为 3000m~3500m，大部分厂家的 2.5MW 高海拔机型技术以趋近成熟， 3.XMW 高海拔风电机组不断推广和应用。 可 研 报 告 推荐的 3.2MW 风电机组布置方案及各机组电量估算成果建下表。 表 2-10 风机 编号 LB1 LB2 LB3 LB4 LB5 LB6 LB7 LB8 LB9 LB10 LB11 LB12 地理位置 X 34515746.4 34515374.4 34515137.2 34514897.5 34514666.1 34514423.1 34514097.6 34513810.7 34513606.2 34513363.7 34513126.2 34512952.4 Y 3051232.5 3050878.6 3050815.4 3050999.9 3051126.7 3051306.7 3052091.3 3052061.1 3051921.1 3051934.9 3051927.0 3051779.5 风电场推荐风机布置方案成果表 海拔高度 平均风速 能量密度 理论发电量 m 2293.5 2293.5 2293.5 2355.6 2476.8 2493.5 2590.2 2693.5 2693.5 2693.5 2693.5 2693.5 m/s 7.11 6.56 6.41 6.47 6.89 6.96 7.47 8.32 8.22 8.13 7.9 7.63 W/m2 315.7 256.3 240.4 243.2 279.9 275.1 324.5 441.1 428.1 418.8 390.6 356.7 MWh 13778.1 11934.1 11444.5 11635.6 12960.1 13279.4 14913.4 17091.2 16782.8 16515.4 15794.5 15015.5 33 LB13 LB14 LB15 LB16 LB17 LB18 LB19 LB20 LB21 LB22 LB23 LB24 LB25 LB26 LB27 LB28 LB29 LB30 LB31 LB32 LB33 LB34 LB35 LB36 LB37 LB38 LB39 LB40 LB41 LB42 LB43 LB44 LB45 LB46 LB47 LB48 LB49 LB50 LB51 LB52 LB53 LB54 LB55 LB56 34512738.8 34512532.6 34512165.2 34512092.9 34511793.4 34511471.2 34510969.9 34510701.1 34510313.5 34509434.0 34508999.0 34507755.9 34507539.4 34507423.3 34507108.3 34506912.1 34506618.1 34506363.0 34505441.5 34504868.3 34504590.8 34504102.6 34503676.9 34502987.1 34502371.0 34502181.9 34509522.0 34509623.9 34509591.4 34510822.3 34510575.2 34510322.4 34510016.7 34509673.1 34509385.6 34508949.6 34508551.0 34508373.3 34508724.7 34508206.5 34509220.9 34509704.4 34510256.3 34510577.7 3051692.9 3051583.8 3050604.2 3048918.3 3048714.8 3048084.4 3048203.5 3048115.6 3048090.4 3047732.9 3047722.2 3046996.9 3047166.1 3047406.5 3047401.3 3047484.6 3047424.5 3047417.5 3047692.1 3047575.6 3047589.4 3047581.4 3047357.6 3046933.0 3046711.6 3046493.9 3043374.1 3043048.6 3042718.5 3041856.2 3042040.9 3042252.2 3042373.1 3042452.9 3042240.8 3041846.0 3041421.7 3040506.9 3040085.8 3037089.1 3037356.2 3037207.2 3037541.4 3037660.4 2693.5 2693.5 2693.5 2893.5 2893.5 2893.5 2893.5 2959.9 3093.5 2893.5 2893.5 2893.5 2893.5 2893.5 2893.5 2893.5 2874.4 2893.5 2693.5 2493.5 2476.8 2293.5 2293.5 2293.5 2293.5 2293.5 3093.5 3194.1 3293.5 3093.5 3093.5 3093.5 3190.8 3293.5 3293.5 3293.5 3125.4 3093.5 3093.5 3093.5 2893.5 2893.5 2893.5 2893.5 34 7.36 7.07 5.88 7.12 7.03 6.77 6.95 7.33 8.1 6.14 5.89 5.82 6.2 6.42 6.78 7.02 7.1 7.13 6.92 6.86 6.36 5.8 5.79 5.83 6.08 6.15 5.95 5.9 7.2 7.27 6.99 6.75 6.63 7.38 7.14 7.2 5.69 5.68 5.69 6.47 5.56 5.89 6.2 6.4 326.9 296.6 179.4 288.5 274.3 239.6 259.2 300.2 394 180.7 164.4 195.2 234.5 254.2 304.4 337.9 361.8 372.3 353.9 402.3 322 254.6 250.4 222.6 252.3 270.3 242 232.6 389.7 425.2 381.5 333.3 304.3 420.6 381.7 383.7 202.8 216.8 219 305.9 193.5 227.3 263.8 292.6 14084.4 13092.0 9081.9 13306.7 13072.4 12356.3 12971.3 14094.8 16086.6 10139.9 9241.0 8863.5 9932.8 10587.8 11437.9 12004.5 12100.0 12072.6 11646.7 11406.7 10529.6 9292.1 9273.6 9694.7 10371.6 10448.5 10037.4 9824.5 13050.8 13026.5 12371.8 12049.6 11857.0 13413.0 12940.1 13162.5 9403.8 9325.4 9352.6 11099.8 8933.0 9866.7 10721.2 11217.4 LB57 34506481.3 3033895.5 2893.5 5.66 204.9 8708.2 LB58 34506324.5 3034998.0 3093.5 6.91 342.4 11836.1 LB59 34506100.3 3034779.9 3093.5 6.96 366.1 11659.5 LB60 34505698.7 3034866.3 2964.6 5.64 224.1 8520.3 平均 2818.1 6.7 296.9 11845.2 合计 710711.6 本项目共布置 60 台单机容量为 3.2MW 的风点机组，项目总装机容量为 192MW。风 点机组由塔基基础、塔筒、机舱、轮毂、叶片和电气设备组成，同时项目采用“一机一变” 的方式，一台风电机组配套设置一台箱变，且箱变由基础和箱变主体组成。风电基础和箱 变基础共占地 0.66hm2，占地性质为永久占地。风电机组和箱变的组装需要大型的吊装设 备进行吊装，本工程吊装采用“一主二辅”，考虑到本项目平台受限相对狭小，结合机组大 件设备参数，主吊考虑选用专为山地风电场研发的新大方 QLY1760 型全液压轮式起重机， 辅助吊车为 50t 及 200t 汽车式起重机各 1 台。由于风电机组分布于山顶，吊装平台场地需 进行开挖平整后形成，需在每台风电机组周围配套设置一个 50m×60m 的风电机组及箱变 的吊装平台，总占地面积为 15hm2（扣除风电机组基础和箱变基础），占地性质为临时占 地。 根据专业计算本项目风机选址位置风资源较好，本工程不涉及自然保护区、风景名胜 区、地质公园、基本农田、基本草原、公益林、生态红线、自然保护区以及饮用水水源保 护区等需要特殊保护的敏感目标；项目工程区内无珍稀保护动植物、名木古树等分布；无 鸟类迁徙通道和集中栖息地分布。风机选点时，在综合考虑风资源分布、环保要求及工程 安全的基础上，确定了符合环保要求的风机布置方案。本项目推荐方案中风机机位附近 200m 范围内均无居民分布。工程区内植被以高山草甸等常见灌木为主，未发现珍稀保护 动植物、名木古树。从环保角度考虑，各风机机组的选址及总图布置合理。总平面布置详 见机位总平面布置图。 ②220kV 升压站总平面布置 本项目配套建设的 220kV 升压站位于规划的风电场中央（即：风电机组机位的中央）， 中心地理位置坐标经度为 102°5′1.70208″，纬度 27°32′11.00778″。规划建设的 220kV 升压站为长方形，东南侧边长 102m，东北侧边长为 85m。主要由 2 台同规格和同 型号的 220kV 主变（户外布置）、35kV 配电装置室、GIS（户外布置）、SVG 室、综合 楼、危废暂存间等组成，总建筑面积约 2719.74m2。腊巴山风电场升压站抗震设防烈度为 Ⅷ度，设计基本地震加速度值为 0.20g，建、构筑物抗震设防类别为标准设防类（丙类）。 综合楼、35kV 配电装置室、SVG 室均采用框架结构，现浇钢筋混凝土楼（屋）面板，框 架结构抗震等级为二级，基础采用柱下独立基础，给水设备房采用框架结构，现浇钢筋混 凝土楼（屋）面板。 综合楼：为三层建筑，平面尺寸 37.70m×17.40m，建筑面积 1722.35m2 ，建筑高度 35 12.00m。其中一层布置有：继电保护室、厂用配电室、蓄电池室、交接班室、餐厅、厨房、 工具间及门厅等；二层布置有：中控室、办公室、会议室、资料室、休息室及卫生间等； 三层布置有：休息室、活动室等。 SVG 室：为一层建筑，平面尺寸 24.90m×11.80m，建筑面积 293.82m2，建筑高度 5.00m， 主要布置有 SVG。 给水设备房：为一层建筑（含地下），平面尺寸 16.80m×6.20m，建筑面积 240.36m2 （含地下），建筑高度地上 4.50m（地下-4.50m）。地上一层主要布置有：水箱间、消防 泵房上空；地下一层主要布置有：消防泵房、消防水池。 35kV 配电装置室：为一层建筑，平面尺寸 53.83m×7.60m，建筑面积 409.11m2，建筑 高度 5.00m，主要布置有 35kV 配电装置。 门卫室：为一层建筑，平面尺寸 6.60m×3.20m，建筑面积 23.76m2，建筑高度 3.30m。 危废暂存间： 为一层建筑，平面尺寸 7.40m×4.10m，建筑面积 30.34m2， 建筑高度 3.60m。 表 2-11 序号 1 2 3 名称 征地面积 围墙内用地面积 总建筑面积 综合楼 SVG 室 其中 4 5 6 35kV 配电装置室 给水设备房 门卫室 危废室 站内砼道路面积 （8m/4.5m 宽） 绿化总面积 出线场区碎粒石铺砌 地面 升压站主要技术指标 单位 数量 2 m 10165 m2 8245 m2 2719.74 m2 1722.35 m2 293.82 m2 m2 m2 m2 m2 m2 m2 备注 围墙中心线用地 3层 1层 409.11 240.36 23.76 30.34 1层 1 层/-1 层 1层 1层 1992.21 含道路、停车场 1150 2312.5 2.30m 高砖砌围墙（顶部设置 0.50m 高防盗铁丝网） 8 升压站站内围栏 m 82 铁艺围栏，1.8m 高 220kV 主变和 GIS 均采用户外布置，在主变与主变之间布置防火隔墙；主变与户外 7 围墙长度 m 374 GIS 之间留有环形设备检修通道。综合楼布置有中控室、继电保护室、办公室及会议室、 餐厅及住宿房间等。此外，升压站还配套布置有生活污水处理设施间、给水设备房、危险 废物暂存间以及地埋消防水池等建构筑物。通过实地踏勘的可以看出，该场地相对平缓、 不涉及冲沟、方便升压站的进出线规划、进站道路方便，且站址围墙外 30m 范围内为较为 开阔的空地，无居民等电磁环境敏感目标，选址较合理。 升压站功能分区划分为生产区和生活区，本升压变电站根据站址地理位置和周围环境 及电气总平面布置，并考虑运行管理的方便，将升压站北侧布置为生活区，南侧布置为生 36 产区。生产区布置有 220kV 配电装置、35kV 配电室（包含接地变与站用变室）、无功补 偿装置、主变压器（室外布置）、GIS 室等，生活区布置有综合楼、控制楼、消防水池及 泵房、停车场等。场地出入口位于东侧，采用电动钢格栅大门，在综合楼和控制楼中间， 便于管理。进站道路入口道路宽度为 5.0m，其余站区内通行车辆道路宽为 4.0m，主变运 输道路的转弯半径按 9m，其余 6m。路面为混凝土高级路面。站区停车场采用砖砌地坪， 屋外配电装置区除设备支架周围操作场地作铺砌碎石。整个升压站布置合理紧凑，电缆引 线方便且距离较短。220kV 升压站总平面布置合理，总平面布置详见升压站平面布置图。 ③道路总平面布置 本项目利用修建完善后的森林防火通道作为进场道路和风电场场内道路。进场道路根 据设备运输的要求，拟采用由项目场址东北侧的 1#机位作为设备运输的进厂道路。根据现 场调查，项目 1#机位东南侧约 6km 为国道 G108，且有 1 条由国道 G108 西侧通往麻栗镇 的通村公路。风电机组的布置根据防火通道走向及地形进行合理布置，且防火通道与各风 电机组中心链接线的走向一致，根据风电的布置、既有道路的分布和地形的限制，本项目 各条主线道路及进场道路的分布如下： 1#主线道路：主要链接 1#-28#风电机组和 39#-46#机组，由麻栗镇通村公路为起点， 向西北沿山势走向 8.5km 至 1#机位，然后以 1#机位为起点，由东向西并尽量靠近沿线风 机机位修建，经过 23#机位后沿地形直接修建至 28#风机位，再由西向东依次经过 27#-24# 机位，在 24#机位处向南沿地形修建至 46#机位附近后，在想东南修建至 42#机位处。1# 主线道路的终点为 42#机位处；并在 4#机位处修建 1 条机位支线道路将 2#-4#机位与 1#主 线道路链接，在 5#机位处修建 1 条机位支线道路将 5#-6#机位与 1#主线道路链接，在 13# 机位处修建 1 条机位支线道路将 13#-4#机位与 1#主线道路链接，在 18#机位处修建 1 条机 位支线道路将 16#-18#机位与 1#主线道路链接，在 20#机位处修建 1 条机位支线道路将 19#-20#机位与 1#主线道路链接，在 21#机位处修建 1 条机位支线道路将 21#机位与 1#主线 道路链接，在 22#机位处修建 1 条机位支线道路将 22#-23#机位与 1#主线道路链接，在 26#、 27#和 45#机位处各修建 1 条机位支线道路与 1#主线道路链接，在 41#机位处修建 1 条机位 支线道路将 39#-41#机位与 1#主线道路链接； 2#主线道路：起点为 28#机位东北面经过的 1#主线道路，由东向西修建，依次经过 29#-38#机位附近，终点为 38#机位处。并在 30#-34#和 36#机位处各修建 1 条机位支线道 路与 2#主线道路链接； 3#主线道路：起点为经过 47#机位北面的 1#主线道路，由北向南修建，依次经过 47#-52# 机位附近，终点为 52#机位东北侧的由 4#主线道路通往 52#机位的直线道路处。并在 48# 机位和 51#机位处各修建 1 条机位支线道路与 3#主线道路链接； 4#主线道路：起点为既有乡道 Y040 和既有乡道 Y041 交汇处，向东修建，依次经过 52#-56#机位附近，终点为 56#机位。并在 52#机位和 54#机位处各修建 1 条机位支线道路 37 与 4#主线道路链接； 5#主线道路：起点为既有乡道 Y040 和既有乡道 Y041 交汇处，向西南修建，依次经 过 58#-57#机位附近，终点为 57#机位。并在 58#机位处修建 3 条机位支线道路链接 58#-60# 机位； 风电机组设备依托德昌县现有道路运输至风电场内的各机位点。通往各个机位 的场内道路，由于机位处于高山地带，山路崎岖陡峭，防火通道主线连接各个机位 垭口，再由支线分别到达各个机位。场内道路在选线时已尽可能考虑结合地形地貌， 以减少占地面积和开挖量；路基设计主要采用挖填平衡，减少弃方；路基以填方为 主，以挖作填，纵向利用；场内道路在相对开阔位置设置错车道。场内交通道路紧 靠风电机组旁边布置，以满足设备一次运输到位及大型吊车的运行、基础施工及风 电机组安装需要。风电场内运输按指定路线将大件设备如机头、叶片、塔架、箱式 变压器等均按制定地点一次卸到落地货位，尽量减少二次转运。 由于场内施工道路做为防火通道将全部保留，风电场运行期其主要任务除了防 火通道外满足巡视、检修车辆的通行和附近居民使用，因此车流量极小，基本不存 在交通噪声对居民的影响。 综上所述，场内道路的布置合理，无环境制约性因素。 ④集电线路总平面布置 本项目配套建设的 220kV 升压站位于规划的风电场中央，中心地理位置坐标经度为 102°5′1.70208″，纬度 27°32′11.00778″。1#-23#风电机组产生的电能通过集电线路 由东向西通过 5 回 35kV 集电线路接入升压站，24#-38#风电机组产生的电能通过集电线路 由西向东通过 3 回 35kV 集电线路接入升压站，39#-60#风电机组产生的电能通过集电线路 由南向北通过 5 回 35kV 集电线路接入升压站，且各集电线路大致沿风电场场内主线道路 向中心点汇集。集电线路的路径与场内主线道路的路径一至，直埋敷设的集电线路沟槽施 工可利用拟建场内道路作为施工机械设备布置场地，可有效减少施工占地面积。 本工程集电线路采用直埋与架空相结合的方式，电缆直埋线路 55km，架空线路长度 92km，共计 147km，电缆线路全部采用电缆直埋敷设。直埋集电线路以及架空铁塔塔基 占地类型为灌木林地和草地，且直埋集电线路均沿道路敷设，工程区域以高山杜鹃 及草甸等常见植物为主，未发现珍稀保护植物。从环境保护的角度分析，直埋集电 线路对当地土地利用扰动亦较小；施工完成后通过植被恢复，将与自然景观相融合， 减少对区域景观的影响；直埋集电线路的布置沿场内道路布置与场内道路同时施工， 集电线路施工作业面可直接布置在场内道路施工作业面内，可有效减少施工对地表 植被的二次扰动和水土流失量；本工程集电线路附近 100m 范围内均无居民分布，不涉 及自然保护区、风景名胜区、饮用水源保护区等环境敏感因素。从环保角度分析， 本工程规划的集电线路路径的敷设方式合理。具体间集电线路总平面图布置图。 38 ⑤临时施工场地总平面布置 本项目为风力发电项目，共设置 60 台单机容量为 3.2MW 的风电机组按风能资源合理 分布在规划场址范围内。由于施工范围广，本项目规划设置三个临时施工场地。规划的三 个临时施工场地位置及平面布置分别如下： 1#临时施工场地：位于拟建升压站北侧，中心地理位置坐标经度 102°4′50.42392″， 纬度 27°32′22.82666″，总占地面积 2.46hm2，主要布置临时生活区、综合仓库、综合 加工厂、混凝土拌和站（选用 1 座 HZS60 型搅拌站，规模为 50m3/h）、机械停放场、供 水站、设备堆存场。 2#临时施工场地：位于 1#主线道路与 3#主线道路相交处，中心地理位置坐标经度 102 °5′32.75562″，纬度 27°29′48.33142″，总占地面积 0.77hm2，主要布置临时生活区、 综合仓库、综合加工厂、混凝土拌和站（选用 1 座 HZS60 型搅拌站，规模为 50m3/h）、 机械停放场、供水站。 3#临时施工场地：位于 5#主线道路起点东侧，中心地理位置坐标经度 102°4′ 26.78615″，纬度 27°26′36.75732″，总占地面积 1.5hm2，主要布置临时生活区、综合 仓库、综合加工厂、混凝土拌和站（选用 1 座 HZS60 型搅拌站，规模为 50m3/h）、机械 停放场、供水站、设备堆存场。 ⑥渣场总平面布置 本风电场工程施工主要次序为进场道路、场内主线道路、支线道路和平台、220kV 升 压站土建施工、风电及箱变基础浇筑、集电线路工程、场内电缆敷设及电气安装调试，以 及风机等设备安装和调试等。本项目经过施工时序合理安排，使项目区的弃渣均可利用就 近场内道路运至弃渣场，弃渣运距较短，避免出现弃渣越山调运。这样既减少运输过程中 散落造成的影响，同时又尽可能地利用施工道路的运输能力，从而尽可能减少弃渣占地， 减轻了工程建设对沿线带来的水土流失。经综合地形地貌、地质条件等诸多因素后，本项 目选定 6 个弃渣场，其数量及运距均满足工程需要。 结合本工程施工时序安排以及当地既有道路分布情况，为便于运输，渣场选择在场内 道路沿线和升压站附近。渣场占地处均为坡面或洼地，占地类型为林地和草地，占地区域 以高山杜鹃及草甸等常见植物为主，未发现珍稀保护植物。项目渣场不涉及河道，无行洪 隐患，且汇水面积较小；渣场附近 1000m 范围内无住户、工业企业等设施，不涉及自然保 护区、基本草原和保护动植物等，不影响人民群众生命财产安全；区域无滑坡、泥石流等 不良地质现象，符合弃渣场选址要求。 本项目规划设置 6 个渣场占地面积 6.24hm2，总渣场容量 40.35 万 m3（松方），由于 堆存项目施工期产生的废弃土石方。经现场调查，规划的渣场位置不影响公共设施、工业 企业、居民点等安全的；不在河道、湖泊、水库管理范围内的；不影响行洪安全的；且规 划的 6 个渣场下游无居民点和道路等重要基础设施，渣场场址地形完整，渣脚不受洪水影 39 响，不占用河道，满足渣场选址的要求。 表 2-12 弃渣场位置 弃渣场编号 位置 1#弃渣场 进场道路起点 经纬度 E102°10'18.60" N27°33'44.64" 2#弃渣场 29#风机位上方 E102°4'3.50" N27°33'44.64" 3#弃渣场 29#风机位上方 E102°4'3.50" N27°32'27.77" 4#弃渣场 39#风机位西北侧 E102°5'23.21" N27°32'33.00" 5#弃渣场 42#、43#风机间 E102°4'3.29" N27°22'58.74" 6#弃渣场 58#风机位东北侧 E102°4'2.35" N27°25'49.76" （2）项目施工现场布置 为满足本工程施工期要求，本项目施工期间拟布置 3 处临时施工场地，每处临时施工 场地均设置现场办公区、材料仓库、处混凝土生产系统及综合加工系统等。具体分布情况 如下： 表 2-13 施工期临时施工场地现场布置情况一览表 占地面积 名称 位置 备注 （hm2） 经度 102°4′ 50.42392″ 1#临时施工场地 2.46 纬度 27°32′ 22.82666″ 每个临时施工场地均设置有临 经度 102°5′ 时生活区、综合仓库、综合加工 厂、混凝土拌和站（选用 1 座 32.75562″ 2#临时施工场地 0.77 纬度 27°29′ HZS60 型 搅 拌 站 ， 规 模 为 50m3/h）、机械停放场、供水站、 48.33142″ 设备堆存场。 经度 102°4′ 26.78615″ 3#临时施工场地 1.5 纬度 27°26′ 36.75732″ 施工期各临时设施周边 500m 范围内无居民，在施工期间采取相应措施可减少了粉尘、 噪声等污染，对周边环境影响较小；施工生产生活场地布置于风电场内部，有利于减少材 料的运输距离和运输过程中散落造成的影响。因此，本项目现场布置对周围环境影响较小。 其中 1#临时施工场地主要负责 1#-38#风电机组施工过程的混凝土供应及施工组织，以 及整个工程的施工组织和计划安排，并承担部分大型设备设施的停放和看管任务；2#临时 施工场地主要负责 39#-51#风电机组施工过程的混凝土供应及施工组织，不涉及大型设备 设施的停放和看管任务；3#临时施工场地主要负责 52#-60#风电机组施工过程的混凝土供 应及施工组织，并承担小型构配件及电缆等电气设备的存放和保管任务。 由于本工程距德昌县较近，机修、汽修等可以充分利用当地的资源，现场不设置相应 设施，机械设备的维修和保养均委托德昌县有资质的汽修厂进行维修和保养。 综合加工厂主要设置钢筋加工厂、木材加工厂，集中布置在施工生产临时设施场地， 钢筋加工内容主要为钢筋平直、切断、弯曲等。根据施工总进度计划，钢筋加工生产规模 40 10t/班，一班制生产。木材加工厂主要承担工程所需少量异形模板加工等任务，生产规模 1m3/班，一班制生产。 在风电基础及箱变基础浇筑，需要大量混凝土完成连续建筑时，设置的三个临时施工 场地内的混凝土拌合系统，可根据需要进行负荷的调节，以满足工程基础浇筑的需要，混 凝土采用混凝土搅拌车运输至需要浇筑的机位。 根据施工总进度安排，本工程施工期高峰人数约为 670 人。1#~3#施工临时生活区建 筑总面积约 6700m2，占地面积约 13400m2；施工临时设施建筑总面积约 11600m2，占地面 积约 47300m2。生活区布置于施工生产生活临时设施场地内。施工临时设施建筑、占地面 积表详见下表。 表 2-14 施工临时设施建筑占地面积表 1#施工临时设施 序号 项目 单位 建筑面积 用地面积 1 临时生活区 m2 4000 8000 综合仓库 2 m 1000 2000 3 综合加工厂 2 m 600 1000 4 混凝土搅拌站 m2 500 6000 5 机械停放场 m2 6 供水站 m2 设备堆存场 m 2 7 2000 400 m 2 合计 600 5000 2 6500 24600 2#施工临时设施 序号 项目 单位 建筑面积 用地面积 1 临时生活区 m2 1200 2400 2 综合仓库 m2 300 500 综合加工厂 m 2 300 600 混凝土搅拌站 m 2 300 3000 机械停放场 m 2 供水站 m 2 200 400 m 2 2300 7700 3 4 5 6 合计 800 3#施工临时设施 序号 项目 单位 建筑面积 用地面积 临时生活区 m 2 1500 3000 2 综合仓库 m 2 500 1000 3 综合加工厂 m2 300 600 4 混凝土搅拌站 m2 300 4000 机械停放场 m 2 供水站 m 2 设备堆存场 m 2 m 2 1 5 6 7 合计 41 1000 200 400 5000 2800 15000 从区域地形上看，项目区为典型的中高山地貌，属于传统意义上的大凉山腹心地带， 山地面积占 90%以上，风机沿山脊布置。从对外交通看，可借助德昌县麻栗镇境内的已有 通村公路运输路线，因此，风电场的对外运输道路条件较好。 （1）材料供应 场址施工区范围大，施工点多而且分散，各施工点水、电用量较大。施工所需的主要 建筑材料、水、电以及混凝土等拟采用以下方式供应： 1）主要建筑材料 ①砌石料 本工程开挖料中，石方含量较高，砌石料以利用工程开挖料为主，就地取材的方式供 应。 ②砂石骨料 本工程所需混凝土总量约 0.44×104m3，共需成品砂石骨料约 7.6×104t。经实地踏勘， 场址附近有规模不等的砂石料生产厂。砂石骨料生产需耗用大量的水电，鉴于现场供水、 供电条件有限，砂石骨料供应拟从场址附近的生产厂采购。根据调查，场址东面的德昌县 周边有数家砂石骨料生产厂，本工程所需砂石骨料可从这些砂石骨料生产厂采购，至本工 程混凝土生产系统平均运距约 45km。本项目不设采砂场和采石场。 施工 方案 ③水泥 水泥需求量约 10440t，可在德昌县或者西昌市采购。 ④钢材、木材、油料及火工材料 钢材、木材、油料及火工材料可在德昌县或西昌市采购。 2）供水 由于本工程机位较分散，现场施工生产及生活用水可取自附近乡镇可用水源点，由拉 水车取水后运至施工临时场地的蓄水池；风电机组各机位用水可自各工区蓄水池或机位就 近取水点取水，各个机位设置临时水箱，由拉水车送至各机位的临时水箱。经计算，风电 场施工生产生活总用水量为 1000m3/d，2#及 3#施工区分别为 300m3/d，1#施工区为 400 m3/d。取水点至蓄水池综合运距约为 10km。 3）施工供电 本工程施工用电高峰负荷约为 1200kW，1#、3#两个施工区高峰用电负荷分别为 500kW；1#施工区高峰用电负荷为 200kW。其中，2#施工临时场地考虑设置 3 台 100kW 的柴油发电机（1 台备用）；1#、3#两个施工临时场地考虑从附近 10kV 线路接线，接线 距离为 2000m。由于各风电机组机位分散，机位的施工电源采用柴油发电机，施工区共配 备 8 台 50kW 柴油发电机。其中接线用电占比为 33%。 4）混凝土 本工程混凝土主要为风机基础混凝土和箱变基础，对混凝土的质量要求较高。全工程 42 风机布置范围内的 1#-38#风机主要呈东西走向的一片条带区域，东西两端相距较远； 39#-60#风机主要呈南北走向的一片条带区域，东西两端相距较远；场内施工道路较长。针 对本工程施工特点及布置较分散的特点，在工程区内设置 3 处临时施工场地，每处均设置 1 座混凝土生产系统，共 3 处混凝土生产系统，每处供应规模为 50m3/h，统一供应全工程 所需混凝土。 单块大体积混凝土浇筑为风机基础，单台风机基础混凝土浇筑量约为 600m2。混凝土 系统的生产能力受控于风机基础混凝土浇筑的仓面面积、混凝土高峰月浇筑强度并考虑混 凝土初凝时间的影响。经计算，混凝土高峰期浇筑强度为 50m3/h，据此每座混凝土生产系 统配置 HZS75-1Q1500 搅拌站一套，设计生产能力 50m3/h。每套混凝土拌合系统均配 3 个 100t 的散装水泥罐。混凝土生产系统所生产的混凝土，用混凝土搅拌运输车运输至风电场 各风机位浇筑施工点。 （2）施工临时设施布置 风电场施工现场主要设置：风电机组吊装场地、临时施工场区（含生活营地、仓库、 混凝土生产系统、综合加工系统）、临时堆土场、弃渣场等。 1）吊装场地 本项目要对 60 台风力发电机的塔筒、机舱、叶片吊装，吊件大、安装高度大、起重 吊装工作大，由于施工吊装场地有限，同时考虑到吊装设备的吊装能力和设备吊装的安全 性，风力发电机组的塔筒、机舱及叶片的安装应分先后顺序施工。先将塔筒运到每个机组 吊装场内，分节吊装就位后，再将机舱及叶片运到吊装场内摆放到位，分步施工。所有风 机设备随吊随运，避免二次倒运。 经施工准备后，即对吊装场地进行场地平整施工，施工过程中会结合场地情况布设相 应的边坡防护措施。根据吊车对安装场地的要求及道路布置、地形等条件，3.2MW 风力发 电机安装场地尺寸初定 50m×60m，吊装平台的标高与连接道路的路面标高应一致。吊装场 地平均挖深 2.0m，所开挖出的土石方量将结合场地地形优先进行回填夯实，使吊装场地整 体平整，多余土石方运至规划渣场处理。吊装场地总占地面积为 11.34hm2（已扣除风机及 箱变永久占地），均为临时占地。 2）临时施工场地 本项目规划设置 3 个临时施工场地，为项目施工期供应材料、设备及技术支持。临时 施工场地的布设及主要功能详见表 2-14。 3）临时堆土场 表土剥离厚度原则上尽可能保护可剥离的表土资源。根据现场踏勘情况，项目主要位 于山顶和山坡，土层较浅，可剥离的厚度 15~30cm 不等。一般来说，剥离的表土尽量在本 区域回复利用，本区表土不足时可调用邻近区域表土。风电机组及箱变区域采用浆砌石地 面，不需回复；吊装场地、集电线路区回复表土按 20cm 考虑；升压站内景观绿化覆土按 43 30cm 考虑；道路工程施工结束后根据不同情况回复厚度不同，填方坡面灌草绿化覆土按 20cm 考虑，挖方坡面不进行表土回复，考虑在坡脚设置种植槽，槽内覆土厚度按 30cm 考 虑；施工临建区考虑灌草结合绿化，回复表土按 20cm 考虑；弃渣场覆土厚度一般按 20cm 考虑。 吊装场地、集电线路及交通运输区临时表土堆位于施工作业带量一侧，不单独设置表 土临时堆场。 另，本项目设置弃渣场 6 处，渣场总容量 40.35 万 m3，全工程弃渣约 29.47 万 m3，折 合松方 36.83 万 m3，满足弃渣需求。项目规划设置的 6 个弃渣场的特性表，详见表 2-2。 4）环保设施 本项目共设置 3 个临时施工场地，并在各施工生产生活设施区设置一个化粪池，容积 均为 25m3，用于处理施工人员粪便污水，经处理后用于周边林地施肥，不外排；在现场办 公区设置临时隔油沉淀池，用于处理其他生活废水及食堂废水等，废水处理后用于周边林 地施肥，不外排。施工生产生活设施区设有临时建筑及生活垃圾堆放场，并进行遮盖处理； 生活垃圾进行袋装密封堆存，堆放场地面采取混凝土硬化处理，作为临时防渗措施。 每个临时施工场地配套设置 2 座混凝土搅拌废水收集池，用于收集混凝土拌合系统产 生的废水，经沉淀处理后循环使用，不外排。 （3）施工期主要原辅材料及设备 项目施工期主要原辅材料及施工设备见表 2-4、表 2-5 和表 2-5。 （4）施工组织与管理 施工单位进场前应进行现场踏勘，明确临时场所的环境状况，将高噪声设备布置在施 工场地中间，施工期间施工人员的生活污水应利用旱厕进行处理，用于林地施肥。生活垃 圾应入桶集中收集后统一处理。噪声大的施工机械应按本报告表提出的措施在白天施工， 不要扰民。临时道路路基施工前场地清理应尽量将地表植被尤其是灌木进行移植或假植到 别处，待路基建好后再移回，有效地保护原有植被，施工车辆、人员等严格按照临时施工 道路行驶，不得随意践踏、损坏道路两旁的植被。 （5）建设周期及施工总进度 主体工程施工期主要项目包括：风电机组和箱变工程、集电线路及升压站工程。 风电机组和箱变工程：吊装平台工程安排在第一年 3 月～11 月和第二年 2 月~3 月底 施工；风电机组和箱变基础开挖安排在第一年 3 月中旬~10 月中旬和第二年 2 月~4 月底施 工；基础混凝土浇筑滞后开挖 0.5 个月，安排在第一年 4 月～10 月底和第二年 3 月~5 月底 施工；基础土石回填滞后混凝土浇筑 1 个月，施工安排在第一年 5 月～11 月底和第二年 4 月~7 月底施工。机组安装安排在第一年 10 月～11 月和第二年 2 月~7 月底施工，7 月底全 部风电机组安装调试完成，具备全部机组投产发电的能力。 升压站工程安排在第一年第 4 月~11 月和第二年 2 月~6 月底施工，施工工期 15 个月。 44 本工程从准备工程第一年 2 月开始至第二年 7 月底全部机组安装调试完成结束，工程 总工期共 18 个月。 根据本工程特点及其工程规模、工程区的自然条件和施工条件，本阶段施工总进度主 要按以下原则设计： ①本工程施工建设，大致可分为以下几个部分：施工准备、道路工程、风机机组工程 （包括风机平台开挖、风机基础施工、风机吊装、风机机组调试等）、升压站工程（包括 升压站建筑安装、升压站调试）、集电线路工程等。本工程场内施工道路工程量较大，需 要较长的施工期。为缩短总工期，准备期、道路施工期等与其它工期安排部分重叠。 ②本工程施工进度的制约因素主要为风力发电机组的吊装。风电机组的安装主要受雷 雨和大风天气的影响。风电机组的吊装对风速有严格的要求，不能在强风中进行。考虑风 速大于 12m/s 时不能进行风力发电机组的吊装，而风电场所在地区大风主要发生在每年 11 月～次年 5 月，风电机组安装宜安排于 6 月初至 10 月底。同时考虑到本工程风机台数较 多，为尽可能缩短总工期，拟配置 2 套吊装设备同时进行风电机组的安装。为尽可能缩短 总工期，拟配置 2 套吊装设备同时进行风电机组的安装。 ③风电机组的安装，根据其施工方法，每套吊装设备安装一台风电机组约需要 2～3 天，考虑气候等因素的影响，每台风电机组的安装工期按平均 4～6 天计。 ④由于工程区处于山区，气象条件与所参照的气象站资料有所区别。特别是影响吊装 的大雾、雷暴天气，因工程区海拔较高，工程区内大雾、雷暴出现天数可能比气象站统计 值多。在工程实际建设中，应充分考虑此因素的影响，合理调整安装时段 （6）施工期工艺及流程 本项目位于凉山州德昌县境内，施工期的主要建设内容为风机及箱式变压器基础施 工、风机及箱变安装、地埋电缆、220kV 升压站、场内施工道路等，包括场地平整、风机 基础挖方、箱变基础挖方、地埋电缆敷设、设备安装、工程验收等工序。 1）风机基础施工及设备安装工艺 ①风电机组及箱变基础施工 根据拟定的风电机组布置、建设风场地质情况，经分析确定本风电场风电机组基础采 用现浇钢筋混凝土浅埋基础，风电机组基础主要持力层为强风化泥岩或强风化砂岩，承载 力特征值不小于 180kPa，基础型式为圆形梁板式基础。梁板基础依靠自身重量及覆土重来 维持稳定，该基础地基反力通过底板传力给主梁，主梁成为主要的受力结构。通过初步计 算，在基础体型满足地基承载力、变形和稳定的条件下，梁板基础体型为：上部为直径 7.0m 高 3.8m 的圆形台柱，台柱高出地面 0.3m，下部为直径 20.0m、厚 0.6m 的圆形底板，底板 外沿布置 1.0m 高、0.6m 宽的环梁，径向布置 8 道肋梁，肋梁宽 1.2m，肋梁高度为 1.2m～ 3.2m。 箱变基础为砌体结构筏板基础，基础长5.6m，宽2.45m，高2.0m，埋深1.7m，基础露 45 出地面0.3m。基础底板厚300mm，侧壁为厚240mm的砌砖墙，四角设构造柱，顶部设圈梁， 顶板设进人孔及钢盖板。箱变与基础顶部预埋钢板焊接，朝向箱变开门一侧砌筑踏步及操 作平台，侧壁开电缆孔。箱变基础与风机机组基础同时进行施工，避免了设备的二次转运 及闲置，并缩短工期，减轻施工期对周边环境的不利影响。 图 2‑ 3 风机基础结构 土方开挖采用1.5m3液压反铲施工，59kW推土机配合集渣，辅以人工掏挖，渣料采用 1.5m3液压挖掘机装15t自卸汽车运至回填及场平地点或者渣场；石方开挖采用手风钻钻孔， 59kW推土机配合集渣，渣料采用1.5m3液压挖掘机装15t自卸汽车运至回填及场平地点或者 渣场。 风电机组基础采用垫层混凝土找平，在垫层混凝土施工时，应同时进行基础环的固定 与安装，再进行基础钢筋制安。待准备工作就绪后，再进行基础混凝土浇筑。 混凝土采用9m3混凝土搅拌车运输，低高程混凝土采用溜槽入仓，高高程混凝土采用 混凝土泵送入仓，插入式振捣器振捣。基础采取通仓薄层浇筑。施工结束后混凝土表面应 46 立即遮盖养护，防止表面出现裂缝。 基坑土石方回填滞后混凝土浇筑15天后进行。采用1.5m3液压挖掘机挖装土石料，15t 自卸汽车运输，59kW推土机平料压实，基础外围人工回填并夯实 图 2-4 风电机组基础施工案例图 ②风电机组及箱变安装 A-风机机组安装工艺 风电机组轮毂安装高度为93.5m，每个机位所需安装的主要部件包括：机舱、上机舱 罩、风轮（包括轮毂及叶片）、塔筒。其中，最重件为发电机，重量约63.4t。风电机组采 用分部件吊装的形式，单机按塔筒——机舱——叶片的顺序安装。根据风机设备厂家安装 要求，应选择在良好的天气、不超过安装允许风速的条件下安装风力发电机。 风电机组塔筒安装：圆筒塔架分段运输至现场，现场采用法兰盘组装，并将电源控制 柜、塔筒内需布设的电缆及结构配件全部在塔筒内安装好后，再进行吊装。每节塔筒采用 双机抬吊。主吊车初选为1200t汽车式起重机，辅助吊车为200t汽车式起重机。塔筒在现场 保存时应注意放置于硬木上并防止其滚动，存放场地应尽可能平整无斜坡。必须在现场检 查塔架及其配件在运输过程中损坏与否，为防止锈蚀，任何外表的损伤都应立即修补，所 有污物也需清洗干净。 安装前应检查基座，基座的平整度需用水准仪校测，塔架的允许误差应符合厂家要求。 在塔架安装前还应清除基础环法兰上的尘土及浇筑混凝土的剩余物，尤其是法兰处， 不允许有任何锈蚀存在，若需要，可用砂纸打磨抛光。 风电机组机舱安装：机舱安装时，将800t主吊车停在旋转起吊允许半径范围内，在人 拉风绳的配合下提升机舱，机舱提起至安装高度后，再慢慢下落，机舱应完全坐在塔架法 兰盘上，按设计要求连结法兰盘。所有螺栓紧固好后，方可将吊车脱钩。履带吊支撑部位 需铺垫路基箱，增加接地面积以分散起重荷载，以防止地面下陷。 风电机组叶片安装：转子叶片由360°升举式特种车辆运输到安装现场。为了防止叶片 与地面的接触，应使用运输支架将其固定。安装前，必须对叶片进行全面的检查，以查明 其在运输过程中是否损坏。在地面上按将转子叶片安装在轮毂上，等待叶片的吊装工作。 47 轮毂与叶片在地面组装，叶片需采用支架支撑呈水平状态。组装完毕后，采用专用夹具夹 紧轮毂，同时用绳索系在其中的两片叶片上，剩余的一片叶片尖端架在可移动式专用小车 上。在转子叶片安装前，应用清洗设备对叶片法兰和轮毂法兰进行清洗。当履带吊将轮毂 缓慢吊起时，由人工在地面拉住绳索以控制叶片的摆动，直到提升至安装高度，由安装工 人站于机舱内进行空中组装连接。 吊装叶片和轮毂时，用大吊车提升轮毂和叶片，用小吊车随吊一片叶片。为了避免叶 片在提升过程中摆动，用圆环绳索分别套在三片叶片上，每片叶片用3～6名装配人员在地 面上拉住。在提升过程中，禁止叶片与吊车、塔架、机舱发生碰撞，应确保绳索不相互缠 绕。通过两台吊车的共同作用，慢慢将转子叶片竖立。随后用吊装圆筒塔架相似的方法， 将带叶片的轮毂起吊并安装到机舱的法兰上。 图 2-5 风电机组现场安装案例图 B-箱变安装工艺 安装前的准备：电缆应在箱变就位前敷设好，并且经过检验是无电的。开箱验收检查 产品是否有损伤、变形和断裂。按装箱清单检查附件和专用工具是否齐全，在确认无误后 方可按安装要求进行安装。 箱式变压器的安装：靠近箱体顶部有用于装卸的吊钩，起吊钢缆拉伸时与垂直线间的 角度不能超过30°，如有必要，应用横杆支撑钢缆，以免造成箱变结构或起吊钩的变形。 箱变大部分重量集中在装有铁心、绕组和绝缘油的主箱体中的变压器，高低压终端箱内大 部分是空的，重量相对较轻，使用吊钩或起重机不当可能造成箱变或其附件的损坏，或引 起人员伤害。在安装完毕后，接上试验电缆插头，按国家有关试验规程进行试验。 48 ③施工工艺流程和施工方式 本工程共布设 60 座风机，根据道路和风机总体布局情况，60 座风机分批次施工。主 要工序为场地平整、基础施工、设备安装等工序。风机及箱变施工流程如图 2-4。 吊装平台是风机、箱变等施工的基础，吊装平台施工采用半挖半填方式进行机械作业， 开前现规划一块表土堆场面积，然后进行表土剥离，将剥离的表土堆放于堆放于表土堆场。 部分陡峭平台采取先行在下边坡修筑浆砌石挡土墙，然后在进行土石方的开挖和平整工 作。 场地平整：风机场地均位于山脊（梁）顶部，其工程地质条件基本一致，坡顶总体较 为平缓，但略有起伏，局部场地较为狭窄，需要进行场地平整。本风电机组基础设计是在 安装场地（含风电机组场地）平整的基础上进行的。 基坑开挖：风电机组基础的基坑开挖应在场地平整后进行，基坑开挖坡比覆盖层可采 用 1:0.75，基岩可采用 1:0.3，施工期应注意对基坑边坡进行保护，避免雨水冲刷对基坑边 坡稳定的影响，并采取有效措施避免基坑积水。 基坑回填：为了风电机组基础的稳定，在风电机组基础混凝土浇筑并达到龄期后对基 础周边基坑采用土石回填，土石回填要求容重大于 19kN/m3，压实系数大于 0.94。基坑回 填要求分层回填碾压夯实，基坑回填不允许采用挖出的表层植物土和粉质粘土进行回填。 图 2-6 风机及箱变施工流程及产污位置 施工准备 各部位螺栓清 各部位螺栓清 点、预存放 基础开挖 扬尘 噪声 吊机站位 叶片组装 49 下节安装 安装 抬吊准备 中节安装 噪声 预节安装 噪声 机舱吊装 噪声 叶片吊装 噪声 废弃 材料 组件 等由 施工 单位 厂家 回收 电气布线、接线 单台调试 工程验收 图 2-7 风机安装工艺流程及产污环节图 基础施工流程： A-基础开挖前，按照图纸设计要求进行测量、放线，准确定位后进行土石方开挖。机 组基础开挖土方用挖掘机，辅以人工修整基坑。基础土方开挖选用 0.8m3/斗的反铲挖掘机， 挖至距设计底标高 0.3m 处后，用人工清槽，避免扰动原状土。基础石方用人工以风钻钻 孔爆破，人工及机械出渣。成形后须验槽，基础持力层是否符合设计要求，根据情况进行 加强处理。验槽合格后，方可进行下一道工序的施工。预留回填土堆放在施工场地处，多 余弃土用于修筑检修道路及施工场地回填。基坑根据土质考虑放坡，并确定是否需要边坡 处理，基坑底边要留足排水槽。 B-基坑清槽、绑筋、支模及预埋地脚螺栓模板及螺栓，须经监理验收合格后，进行基 础混凝土浇注。在施工场地设置出力为 50m3/h 的临时混凝土搅拌站 3 座，进行混凝土搅 拌。混凝土浇注用混凝土罐车运输，混凝土泵车浇灌，插入式混凝土振捣棒振捣（配一台 平板振捣器用于基础上平面振捣）。每个基础的混凝土浇注采用连续施工，一次完成，不 留施工接缝，确保整体质量。 风机组吊装注意事项： 风电机组轮毂安装高度为 93.5m，每个机位所需安装的主要部件包括：机舱、上机舱 罩、风轮（包括轮毂及叶片）、塔筒。其中，最重件为发电机，重量约 63.4t；塔筒分为五 段。风机安装工艺流程如图 2-5。 50 根据现场地形、场内道路规划条件、安装部件重量及起吊高度等要求，配置吊装设备， 每套吊装设备为主、辅吊各一台。选用主吊 1200 吨、辅吊 200 吨汽车吊。安装前应做好 如下准备工作：检查并确认风电机组基础已验收，符合安装要求；确认安装当日气象条件 适宜，特别注意风速和降雨；由制造厂技术人员会同建设单位（业主）组织有关人员认真 阅读和熟悉风电机组制造厂提供的安装手册；组织好安装队伍，并明确安装现场的唯一指 挥者；制定好详细的安装作业计划；清理安装现场，去除杂物，清理出大型车辆通道等。 本工程需安装箱式变压器 60 个，箱式变压器在现场进行吊装，其最重件 7t，由 100t 汽车吊一次吊装到位，进出线应做好防水措施。 2）升压站施工 本工程 60 台风力发电机组所发电量由 35kV 架空线路汇集到风电场的 220kV 升压变 电站，经 2 台 100MVA 主变压器升压后送至凤山 220kV 升压站。升压站施工分为土建工 程和安装工程，土建工程主要是场地平整和基坑开挖。 ①土建工程 施工工序：场地平整、站外挡土墙、排水沟施工（站区道路路基同步施工）——地下 管沟、道路路基（先进行永久道路的路基施工，再铺一层 200mm 厚的石砂，作为施工主 干道，分支道原土夯实，上铺 200mm 石砂夯实作为临时施工的道路）——建构筑物基础 （主控楼、电容器室、配电室、围墙、主变、户外设备等）——建构筑物上部结构及构支 架——电缆通道、水池——下水道——道路面层及站区零星土建收尾。站区土石方工程采 用机械开挖和人工挖土修边相结合的方式开挖。 ②场平 变电站场平采用先初平、再二次平整的方式进行。初平时根据施工现场及场地利用情 况，使部分场地的平整标高略低于设计标高，如空地、构架等区域，对该部分需要回填的 区域暂不进行回填，使土石方在初平阶段达到挖填平衡；场地的二次夹带一般在施工进行 到一定阶段逐步进行，此时利用基槽余土将原先标高不足部分场地回填至设计标高。 ③基础工程 根据平面图由控制网坐标点引出各基础中心线或纵横轴线，打上轴线桩，由技术员复 核无误后，填写测量定位成果表。在纵横轴线上拉线，根据基础外形尺寸撒上灰线。按灰 线分层进行基坑土方开挖。基坑开挖采用人工开挖。建构筑物基础开挖时必须服从基坑支 护要求，要在确保基坑稳定安全的前提下，先用机械开挖到基础底标 30cm 左右，余土人 工清挖，防止出现超挖现象。基坑回填须待各构筑物结构施工完且验收合格后方可进行， 避免重复开挖。土方回填时事先抽掉积水，清除淤泥杂物，回填土利用开挖的原土，并清 除掺入的有机质和过大的石粒。回填应逐层水平填筑，逐层碾压。 场地平整时宜避开雨季施工，严禁大雨期间进行回填施工，并应做好防雨及排水措施。 ④站区沟、排水管工程 51 沟槽土方采用人工开挖。回填土夯填采用人工夯填。混凝土面高程按排水管底高程进 行控制，用钢木棒子拍实，表面抹平。将排水管放到沟槽内，调整好其位置，管与管之间 留 10mm 宽缝隙。在基础与排水管间的空隙塞满水泥砂浆，塞浆范围以管径中心与基础两 侧成 90°角为宜，需用水泥砂浆填满两管间缝隙；在管接口位置上抹上水泥砂浆，从基础 抹到顶部；与排水检查井、雨水口相连的管端用水泥砂浆将其周边缝隙塞满刷平。 根据实际情况，在施工现场先进行站区排水系统的施工，设置排水明沟，利用永久排 水系统作为施工生产、生活排水的主干道，确保施工时场地无积水。 ⑤安装工程 变压器到现场后安装在小车上，可采用卷扬机牵引法进行安装。在设备移动前应有牵 引用的牵引环两个，每个牵引环的锚固力不小于 10t，位置与钢轨方向基本一致，方向与 设备牵引方向一致。设置牵引点两个，以便控制行走方向，采用一套六轮滑车组和一台 5t 的卷扬机，地锚采用不少于 5t 级地锚，行走速度由滑车组轮数来控制。 电气安装工程同一工种可以采取平行流水作业及交叉作业相结合的方法组织施工，小 工序之间则互相交错而成流水作业。按施工工序计划安排人员、机具、材料进场。安装工 作在建构筑物施工完成后进行。 3）集电线路施工 所有控制电缆和电力电缆的施工，按设计要求和相关规范进行。电缆敷设要先开挖电 缆沟，将沟底用沙土垫平整，电缆敷设后填埋一层沙土，再用红砖压上，上部用碎石土回 填夯实。 电缆通过道路时，采用穿电缆保护管方式敷设，穿管应满足电缆敷设相关规范要求。 35kV 电缆之间最小间距为 350mm，小于此间距应设置隔板，电缆与光缆之间最小间距为 500mm，不能保持此距离时应设置隔板，电缆上表面距离壕沟上表面的距离不小于 700mm。 施工顺序为先挖沟，在电缆及光缆上下表面 100mm 厚度敷设软沙加以保护，然后回填土， 回填土要夯实，电缆壕沟做防水帽，高度不小于 300mm。回填土不得为带有垃圾、带有腐 蚀性及带有尖硬物体的土壤。 电缆沟采用 0.5m3 反铲挖掘机配合人工开挖，开挖土石就近堆放，用于后期回填。砂 土回填为人工回填，电缆沟土石方挖填可自身平衡，压实采用蛙式打夯机夯实。根据工程 施工项目特性，采用机械为主，缩短了地表裸露时间，沟槽回填土临时堆放于管沟施工作 业带范围，施工工艺基本符合水土保持技术要求。施工期间要严格控制作业带范围，优化 土石方开挖工程量，减少地表扰动范围和扰动程度，施工工程需考虑必要的挡护与遮盖措 施。埋地线路工艺流程如图 2-6。 52 水土流失、废水、扬尘、噪声、弃渣 设计定线 草皮剥离及养护 电缆沟开挖 电缆敷设 水土流失、扬尘、噪声 集电线路运行 图 2-6 原草皮恢复 电缆沟回填 埋地线路工艺流程及产污环节图 4）道路工程施工工艺 风电场为保护林地，腊巴山风电场经过优化机位布置，将机位均布置在现有防火通道 附近，充分利用线形较好的现有防火通道规划建设，经过反复调整布置，腊巴山风电场不 再新建道路，利用现有防火通道约 83.03km。根据现场踏勘，目前场地已建成防火通道， 线路走向基本沿着防火通道线型进行布置，且能够到达各个风机点位，现有的防火通道路 基宽度约 4.5～6.5m，基本满足本风电场运输宽度需求，但由于建设时间仓促，采取的水 保措施有限，2021 年雨季后，防火通道路基垮塌较多，排水沟也出现了不同程度的堵塞， 本项目将对现有的防火通道进行修复治理，清除垮塌路基，修筑挡土墙、硬化排水沟，补 充水保等相关措施。同时在风电场建设施工安装阶段，道路也应满足施工用建筑机械和建 筑用砂石料水泥、钢筋、木料、混凝土预制件的运输需求及安装大型起吊机械和超长超宽 平板车的通过及运输主变压器、风力发电机组件、塔架等的需求。因此，应考虑道路路基 的承压能力、道路的宽度、道路弯道的最小转弯半径以及在丘陵和山地路段道路的最大纵 坡和最大横坡等问题。该道路基本为泥结碎石道路，能够满足施工安装阶段使用。 修复治理道路施工工艺流程如图 2-7。 水土流失、废水、扬尘、废气、噪声、弃渣 设计定线 草皮剥离及养护 路基施工（排水工程 同期进行） 路面施工 边坡修复 交通工程 水土流失、扬尘、噪声 道路运行 配套设施施工 图 2-7 道路施工工艺流程及产污环节图 路基： ①根据地勘资料选择地基土层，含碎石粉质粘土和碎块石可直接作为路基地基土层， 53 淤泥质粘土或软土地区应预先剥离并置换回填压实。 ②路基应密实、均匀、稳定，土基回弹模量不小于 10MPa，路基压实系数在填方深度 0-80cm 路段应大于 0.94、深度大于 80cm 小于 1.5m 的路段压实系数不小于 0.93，大于 1.5m 的路段压实系数不小于 0.90。 基层与垫层： ①基层和垫层采用手摆块石，手摆块石应从车道两侧开始向路中铺砌，弯道处自内向 弧外侧铺砌，较大的石块宜砌在边缘部分，较小的砌在路中部分，石块大面朝下，小面朝 上，石块应直立紧密排砌，而不得相互依靠，相邻石块高差不应超过 3cm。 ②块石铺砌后，用碎石嵌缝，并用手锤敲紧后，再铺筑碎石层，碎石铺砌后，即用压 路机碾压，初期碾压应用轻型压路机（6～8t）碾压 2～4 遍，使石料稳定不动，表面无波 浪起伏，再用重型压路机（12～15t）反复碾压，至无显着轮迹，整平层无挤动推移为止， 每次碾压厚度不大于 20cm。 泥结碎石路面： 泥结碎石的施工方法，一般有灌浆法，主要施工流程为：摊铺碎石→稳压→浇灌泥浆 →撒嵌缝料→碾压。 本项目施工期道路工程开挖土石方工程量大，又大多在坡面作业，为防止道路施工过 程中松散土石的坠落、扩散及流失，造成征地范围以外的新增水土流失危害，在路基填方 边坡坡脚和开挖段道路外侧设置拦挡设施，以防止边坡上方滚落的土石方占压下方植被， 拦挡设施采用拦渣围栏。 道路修复治理后，作为当地森林防火通道同时，也保留作为营运期风电场检修道路， 项目在风电场建成后，通常道路上通过的车辆数量和载重吨位都大大少于施工安装阶段， 且多为小型的巡回检查车和生活用车。 5）渣场施工 弃渣场弃渣前需清除原植被，对地面进行整平清除表层不少于20cm的软弱土层，斜坡 地段要顺坡面挖台阶，台阶宽度不小于2.0m。弃渣填筑边界边坡坡率不得陡于1：2，分级 平台不得小于2m，弃渣场最大填筑边坡高度不得大于30m，坡面可进行铺土种草绿化。渣 场周边砌筑浆砌片石截水沟，截水沟排水坡度大于15%时，需设置跌坎，跌坎高0.3~0.6m。 弃渣场表面和边坡采用清淤弃土或清除的地表种植土、表土等覆盖，覆土厚度不少于0.5m， 复耕或撒播草籽、灌草结合绿化。 （7）表土剥离、养护和回铺 本项目位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境内， 腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东经102 °1′19.443″~102°9′35.683″，北纬27°25′2.129″~27°34′55.778″之间，场址中 心坐标为东经102°4'45.853"，北纬27°27'16.972"，海拔高程范围在2200m~3400m之间。根 54 据高山植被根深叶浅的自身特性，以及高山天气多变、日有四季的气候环境条件，对工程 开挖占压区域原有草皮进行合理剥离和养护，待施工完成后进行草皮回铺，利用多年生高 山植被独有的高山适应特性，使恢复后的植被能迅速适应高山恶劣的气候环境，能经受住 低温严寒、大雪暴雨、冰冻狂风的冲击，从而达到恢复高山植被、保护生态环境的目的相 比较于恢复效果不佳的人工撒草恢复植被，这种利用既有植被进行水土流失防护的方法既 充分利用了场地开挖的表层草土资源，又大大节省了植被的自然恢复期时间，使工程区以 最快的速度恢复到扰动前的状态，最大限度的控制土壤侵蚀模数的增加幅度，减少工程区 水土流失。表土剥离、养护和回铺具体措施如下： ①施工规划：施工准备期先做好施工规划，确定需要开挖、占压的区域范围，确定区 域内可剥离草皮的数量及施工结束后需要绿化恢复的面积，并根据工程区实际情况确认可 剥离的草皮下垫面腐殖土厚度和面积，做好草甸及表土的供需平衡，精确划定剥离及回铺 的范围和数量。 ②草皮剥离：草皮剥离首先注意季节的选择，尽量选择气候较湿润、降雨较丰富的季 节，一般为每年的 5~8 月之间。这个时段通常是草地植物的分蘖期与结实月之间期，即草 地植物贮藏的营养物质含量相对较高的时期，该季节的植被具有最长的生命力，同时气候 温暖，植物免受冻害、旱害,易于成活。其次，草皮剥离时应严格控制好开挖的深度，必须 开挖到根系层以下并保留 3~5cm 的裕度，以保证根系完整并与土壤良好结合，确保草皮具 有足够的养分来源。根据高山草甸的根系深度估算，开挖的深度控制在 30cm 左右。再次， 草皮剥离时严格控制其分块大小，其最小边长不应小于 25cm，防止分块过小切断植物根 系导致草皮枯死；同时为便于搬运，其最大边长尽量控制在 50cm 以内。草皮剥离后，下 层有机土对植被的回植成活十分重要，应将其清理集中堆放，以便回植草皮时使用。 ③草皮临时堆存防护：为保证草皮的活性，草皮剥离季节一般选择在春夏季节，不容 忽视的是，该季节正是当地降雨量最大的季节，草皮和表土的剥离如果不加以完善的临时 防护，将给水土流失以可乘之机，造成严重的土壤侵蚀。 防风：草皮临时堆存时，应尽量选择背风面，地势平坦的地段，并在草皮临时堆存区 四周设置土袋临时挡墙，草皮表面以防风透气的密目网进行覆盖,避免大风带走草皮蓄含水 分，保证草皮存活;表土堆表面以防雨布进行全面覆盖遮挡，避免风力扬沙。 水分控制：在草皮临时堆存区域洒水，保持土壤湿润，区域周围设置水沟，及时补充 供水，保证草皮的需水量，并可将大雨时段的多余降水及时排走，避免草皮长期处于淹没 状态而腐烂死亡。必要的时候，可在水中添加草皮生长所需的肥料，帮助草皮渡过脆弱的 “假植”期间。 养护时间：施工时，尽量缩短草皮的养护时间，一方面可提高剥离草皮的成活率；另 一方面也可避免因上层草皮长期占压覆盖导致原地表未剥离的草皮死亡。对施工道路、集 电线路等可分段施工，可有效缩短草皮的养护时间。 55 ④草皮回铺：草皮回铺时，先回填有机土层，并保证回铺平顺，使草皮根部与土壤无 缝衔接；草皮回铺后，草隙用腐植土填塞密实；回铺和填缝均为人工操作，可将草皮轻轻 拍实，防止翘角和鼓包。在大风大雨季节，还应采取竹制或木制梢钉对草皮加以固定，防 止草皮随下部土层流失而发生位移。 ⑤草皮植后养护：根据实际环境条件和回铺草皮生长发育的季节需要，适时对其进行 施肥、浇水养护，以满足植被对营养和水分的需要。回铺后的草皮比较脆弱，需要一段时 间才能与底层土壤结合，因此，在草皮回铺后 10 天之内，尽量减少对回铺草皮区域的人 为或外力扰动，草皮恢复较差区域需相应延长养护期限，使其恢复生长。上层草皮回铺后， 及时清除下层原生植被上的洒落腐植土，恢复其原有的生长环境，促使其及时返青。 鉴于工程区施工建设扰动范围大，风力强，降雨量大，海拔高，自然生态环境原始、 独特的实际情况，需要在施工过程中尽量减小开挖扰动范围，避开大风大雨时段，尽快恢 复施工裸露区的植被覆盖，减少水土流失。 56 其他 无 57 三、生态环境现状、保护目标及评价标准 （1）环境空气质量 本项目位于凉山州德昌县，根据《环境影响评价技术导则 大气环境》（HJ2.2-2018） 中有关基本污染物环境质量现状数据的规定，可优先采用国家或地方生态环境主管部门 公布的评价基准年（近 3 年中 1 个完整日历年）环境质量公告或环境质量报告中的数据 或结论。因此，本评价选用凉山州生态环境局公布的《2020 年凉山州环境质量状况》 （2021 年 4 月发布）中德昌县区域环境空气（SO2、NO2、PM10、PM2.5、CO、O3）质量年平均 数据进行分析评价。根据质量状况报告中公布的主要污染物数据可知：德昌县 2020 年 SO2 的年平均浓度为 10.8μg/m3，NO2 的年平均浓度为 8.6μg/m3 ，PM10 的年平均浓度为 41.0μg/m3，PM2.5 的年平均浓度为 25.3μg/m3，CO 的年平均浓度为 1.4mg/m3，O3 的年平 均浓度为 85μg/m3，SO2、NO2、PM10、CO、O3、PM2.5 六项污染物年平均浓度达到《环 境空气质量标准》（GB3095-2012）二级标准评价，即德昌县环境质量状况较好。且本项 目所在区域植被覆盖率高，周边无污染企业，项目区域空气质量较好。本项目所在区域 属于环境空气质量达标区。 （2）地表水环境质量 本项目位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境 生态环 境现状 内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东 经 102°1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34′55.778″之间， 场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 之间。场址中心距德昌县城直线距离约 11km。 距离项目最近的地表水体为项目场址东面约 4.56km 的安宁河。根据凉山州水环境质 量状况月报第 8 期（2021 年 9 月 6 日）由四川省凉山生态环境监测中心站发布的 2021 年 8 月凉山州地表水水质状况。 四川省凉山生态环境监测中心站于 2021 年 8 月对凉山州境内 8 个省控考核评价监测 断面开展了水质例行监测(2 个湖库断面、6 个河流断面），其中黑水河河口监测断面被 淹没形成库区、不具备监测条件﹔国家对凉山州 15 个地表水国考断面(13 个河流断面、2 个湖库断面）开展了采测分离监测，其中葫芦口、卧落河入境监测断面不具备监测条件。 监测结果显示：2021 年 8 月，凉山州 7 个省控考核评价监测断面水质总体优，均为 Ⅱ～Ⅲ类。根据国家总站采测分离管理系统统计显示，凉山州 13 个国考断面水质总体优， 均为Ⅰ～Ⅲ类。 项目场址周边无较大的河流水系，主要地表水为山间冲沟，径流主要由区域降水形 成，外环境较简单。且本项目所在区域植被覆盖率高，周边无污染企业，并根据凉山州 58 水环境质量状况月报第 8 期（2021 年 9 月 6 日）分析，本项目所在区域的安宁河水环境 质量较好，满足《地表水环境质量标准》（GB3838-2002）Ⅲ类水域标准。《凉山州水环 境质量状况月报第 8 期》（2021 年 9 月 6 日）详见附件。 （3）声学环境质量 ①监测点位布设 为了解项目所在区域声环境质量现状，本次噪声监测点位按照《环境影响评价导 声 环境》（HJ2.4-2009）的要求，声环境质量现状监测布点覆盖整个评价区域，包括风电场 场址范围内和敏感目标，选取风电场场场址内具有代表性的风机位、升压站站界以及可 能受影响的常住居民住宅处作为监测点，项目区域内无产噪企业，监测点位噪声值与项 目区噪声环境本底相符，噪声监测数据能较好代表该区域声环境质量，具体监测点位见 表 3-1。 表 3-1 噪声监测布点 监测点位 位置 风机位 1# LB3#机位处 2# LB11#机位处 3# LB18#机位处 4# LB26#机位处 5# LB31#机位处 6# LB35#机位北面约 200m 处的居民房外 1m 处 7# LB35#机位南面约 240m 处的居民房外 1m 处 8# LB38#机位处 9# LB46#机位处 10# LB55#机位处 升压站 11# 升压站东侧站界外 1m 12# 升压站南侧站界外 1m 13# 升压站西侧站界外 1m 14# 升压站北侧站界外 1m 15# ②监测指标与监测方法 升压站南面最近 1 户住户外 1m 各监测点位昼间及夜间的等效连续 A 声级。根据《声环境质量标准》 （GB3096-2008） 及《环境影响评价技术导则 声环境》（HJ2.4-2009）的规定进行测试。 ③监测时间与频率 连续 2 天对评价区内进行声环境质量监测。 ④监测统计结果 监测统计结果见表 3-2。 59 表 3-2 项目声环境监测结果 单位：dB(A) 监测日期 监测结果 昼 夜 2021.7.9 49 41 2021.7.10 49 41 2021.7.9 50 40 2021.7.10 50 40 2021.7.7 49 40 2021.7.8 48 41 2021.7.7 49 41 2021.7.8 48 41 2021.7.7 49 42 2021.7.8 48 42 LB35#机位北面约 200m 处 的居民房外 1m 处 2021.7.7 49 41 2021.7.8 49 41 7# LB35#机位南面约 240m 处 的居民房外 1m 处 2021.7.7 50 41 2021.7.8 49 41 8# LB38#机位处 2021.7.7 48 42 2021.7.8 49 43 9# LB46#机位处 2021.7.9 48 43 2021.7.10 48 43 10# LB55#机位处 2021.7.9 48 44 2021.7.10 49 43 2021.7.7 48 44 2021.7.8 48 41 2021.7.7 49 41 2021.7.8 49 40 2021.7.7 48 42 2021.7.8 49 41 2021.7.7 48 44 2021.7.8 48 43 2021.7.7 49 40 2021.7.8 49 42 监测点位 监测位置 1# LB3#机位处 2# LB11#机位处 3# LB18#机位处 4# LB26#机位处 5# LB31#机位处 6# 11# 升压站东侧站界外 1m 12# 升压站南侧站界外 1m 13# 升压站西侧站界外 1m 14# 升压站北侧站界外 1m 15# 升压站南面最近 1 户住户外 1m 从上表中可见，噪声监测点位的昼间、夜间噪声值均能满足《声环境质量标准》 （GB3096-2008）中 2 类标准。 60 （4）电磁环境质量现状 本项目升压站为新建站址。根据现场调查，本项目所在区域无其他电磁设施，无电 磁环境影响源存在，为了了解项目所在区域和环境保护目标处的电磁环境现状，本次在 拟建升压站站址中心以及站址南面约 30m 处的住户处各布置 1 个电磁辐射监测点。 ①监测点位布置 表 3-3 电磁环境监测点位布置表 序号 监测位置 1# 升压站场址，离地高 1.5m 2# 监测项目 工频电场强度 升压站南面最近 1 户住户 工频磁感应强度 外，离地高 1.5m ②监测项目 监测频次 监测 1 天，连续监测 5 次，每 次 15s 每个监测位置的 5 次读 数的算术平均值作为监测结果 工频电场、工频磁场。 ③监测分析方法及监测仪器概述 表 3-4 序号 监测项目 工频电场 1 工频磁场 电磁环境监测方法及方法来源 监测方法 方法来源 《交流输变电工程 电磁环境监测方法 （试行）》 HJ 使用仪器 电磁辐射分 析仪 681-2013 XC-100 检出限 电场：0.1V/m； 磁场:0.001μT ④监测结果及评价 表 3-5 序 点位名称 号 1 6 升压站南面最近一户， 离地高 1.5m 电磁环境监测结果表 监测日期 2021.7.7 监测结果（5 次读数的算术平均值） 工频电场（V/m） 工频磁场(μT) 3.5 0.080 升压站厂址中心，离地 2021.7.7 4.8 0.098 高 1.5m 将上述电磁环境质量现状监测结果与评价标准相比（工频电场强度：4000V/m；工 频磁感强度：100μT；），可以看出工频电场强度、工频磁感应强度均低于评价标准限值， 本项目工程区域工频电场强度、工频磁感应强度满足评价标准。 （5）生态现状调查 1）土壤 工程所在的德昌县土壤共分为8个土类、13个亚类，23个土属64个土种，8个土类包 括水稻土、冲击土、紫色土、红壤、黄棕壤、棕壤、暗棕壤和亚高山草甸土。受成土母 质、地势、气候、植被、水文等条件的影响，土壤分布在垂直方向上表现出一定的带谱 特征。在海拔3000m以上的山顶坡地主要分布亚高山草甸土；在海拔2000～3000m区域多 分布黄棕壤、棕壤及暗棕壤；在安宁河河谷平原和山间支流河谷地带主要分布冲积水稻 土(长期农耕培育形成)。 61 工程区平均海拔2200m~3400mm，土壤类型主要为亚高山草甸土、黄棕壤、棕壤及 暗棕壤。 2）工程区水土流失现状 本工程区地处凉山州德昌县腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉， 场地地势较开阔平坦，山脊植被茂密，主要以林地为主，高海拔处植被分布为云南松林 及低矮灌木，水土流失强度主要为中、强度。 根据区域水土流失现状，结合工程区的土壤类型、土地利用、植被覆盖度及坡 度的现场调查结果，确定各用地类型的土壤侵蚀强度及各扰动区域土壤侵蚀模数背 景值。工程区水土流失平均土壤侵蚀模数约 2476t/km2·a，平均流失强度表现为中度。 3）陆生动植物调查 ①陆生植物 工程所在的德昌县属亚热带季风气候，由于海拔高差悬殊，光、热、水在垂直和水 平方向变化明显，生态环境独特多样，植被类型多样，且随海拔、温度的变化呈垂直带 分布。全县森林覆盖率59.9%，草地面积占总面积的10.8%。主要植被类型分为中山河谷 南亚热带稀树灌木草坡、中山河谷中亚热带稀树灌丛草坡、亚热带山地常绿阔叶林及亚 热带山地云南松林等，植被垂直带分布情况如下： A-中山河谷南亚热带稀疏灌木草坡：分布于海拔1120~1300m的河谷阶地和缓坡上， 是一种次生植被，是原生植被被破坏后生长的旱生植被，以草本植物为主。散生有木棉 （攀枝花）、红椿、榕树（黄葛树）等乔木；灌木有橄榄果、番石榴（腊巴果）、小桐 子、胖皮树等；草木有扭黄茅、熏衣草等。草本植被旱季一片枯黄，雨季才又萌发，方 有生机，造林很困难。为充分利用热量，可发展热带作物，如香蕉、芭蕉、芒果等。 B-中山河谷中亚热带稀树灌丛草坡：分布于海拔1300~1800m的河谷阶地缓坡，也是 一种次生植被，木本植物除红椿树、黄葛树外，有乌桕、小桐子、胖皮树、合欢树、豆 青树（杠香树）、黄泡、橄榄果等；草本植物以旱生性的乔本科为主，如蓑草、白茅、 鬼针草、粘粘草、酸浆草；经济林木有梨、桃、柑橘、蓖麻、慈竹、板栗、柿等。 C-亚热带山地常绿阔叶林：分布在海拔1800~2500m的湿润沟谷及阴坡（北向坡）， 为原生植被，主要植物有香樟、青㭎、桦木等阔叶树，混生少量云南杉、云南油杉（罗 汉松）。灌木有杜鹃、箭竹、算盘果、山茶、红豆木，草本有蒿草、卷柏、南烛等高山 植被。 D-亚热带山地云南松林：分布在海拔1800~2500m的阳坡及半阳坡，混有少量云南油 杉等树种，灌木以杜鹃为主，草本植物主要是蕨类。云南松耐旱力强，是常绿阔叶林被 破坏后的次生植被。 E-在海拔2500m以上尚有豆科、菊科、禾本科的杂草草甸，地盘松灌丛及部分地区的 云南松林、冷杉林等高山植被。 62 此外，低中山地区及河谷地区耕地广布，特别是安宁河谷区域是凉山州主要的农产 区。 据相关资料记载，德昌县共有原始草种384种，有云南松、杉、柏、桤、栎、桦等数 十种树种，珍稀保护树种有攀枝花苏铁、德昌杉、银杏、红椿等，其中德昌杉在全国66 个杉木种源中材质及其它性能均名列前茅。林副产品种类繁多，有食用菌和染料、药用、 芳香油、油料、园林花卉等类植物400余种。常年收购中草药材30多种，以龙胆草、僧母 草、黄芩、川楝子、茯苓、余甘子、金龟莲、商陆为大宗；经济林木有油茶、油桐、漆 树、核桃、花椒等；果品有梨、桃、柑桔、李等；粮食作物以水稻、小麦、玉米、豆类 为主，经济作物主要有烤烟、甘蔗、蚕桑、早熟和错季蔬菜等。由于当地热量充足，还 可栽培亚热带作物，如芒果、香蕉、南药等。总体而言，德昌县生态系统整体稳定。 工程场址位于海拔较高的山脊，平均海拔在2200m~3400mm，山脊植被分布茂密， 主要为以云南松、冷杉为主的针叶林高山植被，在山原及部分缓坡地带分布有高山杂草 草甸植被及地盘松灌丛，并夹杂有少数阔叶树种。 图3-1 工程区植被现状 2）陆生动物 工程所在的德昌县气候温和，植被茂盛，河流密布，具有多种野生动物繁衍生息的 生态条件。常见的飞禽走兽达百余种。陆生野生动物有獐、小熊猫、麂、岩羊、狼、狐、 松鼠、水獭、穿山甲、豪猪、野猪、猴、野牛等兽类，以及乌鸦、麻雀、斑鸠、锦鸡、 猫头鹰、岩鹰、鹞子等鸟类，还包括蛇类等。畜禽养殖以猪、羊、牛、马、鸡、鸭为主。 经访问调查，工程区多年来未见大型兽类出没，陆生动物主要有蛇类、各类昆虫和 小型啮齿类动物等。调查情况祥见生态专章。 4）工程区珍稀动植物分布情况 根据德昌县林业和草原局德林函（2021）133 号文（附件 15），本工程建设占地范 围不涉及古树名木、珍惜濒危动植物栖息地及集中分布区。 5）本项目与候鸟迁徙通道 根据相关研究及调查，全球共有8条候鸟迁徙通道，线路如下：1#线路跨越整个大西 洋连接西欧、北美东部及西非狭长地带的“大西洋迁徙线”；2#线路连接东欧和西非的 63 “黑海/地中海迁徙线”；3#线路跨越印度洋，连接西亚和东非的“东非西亚迁徙线”； 4#线路从南到北横穿整个亚洲大陆的“中亚迁徙线”；5#线路跨越印度洋、北冰洋和太 平洋，连接东亚和澳大利亚大陆的“东亚/澳大利西亚迁徙线”；6#线路贯穿整个南、北 美洲太平洋沿岸的“美洲太平洋迁徙线”；7#线路贯穿整个南、北美洲中西部的“美洲 密西西比迁徙线”；8#线路将南、北美整个东部连接在一起的“美洲大西洋迁徙线”。 其中3#、4#、5#路线经过我国。“东非西亚迁徙线”的候鸟从蒙古进入新疆，跨越 青藏高原后进入印度半岛，飞跃印度洋，最后在非洲落脚；“中亚迁徙线”从西伯利亚 进入我国，最后在印度半岛繁衍生息；“东亚--澳大利西亚迁徙线”则从美国阿拉斯加到 澳大利亚西太平洋群岛，繁衍后再北上，经过我国的东部沿海省份。对中国季节性南北 迁徙的候鸟而言，其迁飞途径大致可以分为西、中、东3个候鸟迁徙区，其中西部和中部 两个区域的候鸟迁徙都要经过四川。全球候鸟迁徙线路图如下： . 本工程位置 图3-2 全球8条候鸟迁徙通道分布图 四川范围内候鸟的迁徙，也分为东部、中部和西部3个主要迁徙路线，均呈南北走向。 东部主要是从陕西省南迁入境的候鸟，经川东沿着嘉陵江河谷，进入重庆、贵州境内； 中部主要沿龙泉山脉，经成都平原，进入贵州、云南境内；西部主要从阿坝州，经雅安、 凉山、攀枝花等地，沿横断山脉迁徙。 同时，根据中科院昆明生物所相关研究资料，四川省3条鸟类迁徙信道均不从工程区 域通过，其中最近的一条通道为四川地区西部鸟类迁徙信道，主要从工程区西北部约 30km的邛海湿地经过（栖息地），同时本工程区也未发现珍稀保护鸟类及集中栖息地。 综上分析，本项目为位于德昌县西北侧的高山区域，工程建设区域无珍稀濒危受保 64 护的动植物分布，也无陆生动物特别是具有迁徙性鸟类的集中觅食区、栖息区及迁徙通 道路径分布。 与项目 有关的 原有环 境污染 和生态 破坏问 题 本项目为新建项目，不存在与本项目有关的原有环境污染和生态破坏问题。 （1）项目外环境关系 本项目位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境 内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东 经 102°1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34′55.778″之间， 场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 之间。场址中心距德昌县城直线距离约 11km。项目场址总体位于海拔较高的高山区域， 生态环 境保护 目标 外环境关系简单，且不涉及自然保护区、风景名胜区、生态保护红线、基本草原、国家 公益林、基本农田、集中式饮用水保护区等环境敏感对象。以下分别从风机机位、升压 站、临时施工场地和 6 处弃渣场进行外环境关系描述。 1）风机机位外环境关系 本项目在规划场址范围内根据风能资源的分布，在区域的山脊地带分散布置 60 台单 机容量为 3.2MW 的风电机组（含箱变）。经现场调查，本项目拟建设的 15#机位（中心 坐标经度 102°7′23.50632″，纬度 27°34′5.78877″）西北面 1000m 处为九道沟村， 约 85 户居民；规划的备用机位 2（中心坐标经度 102°7′31.70423″，纬度 27°34′ 65 30.73975″）西北面 9000m 处为九道沟村，约 85 户居民；拟建设的 24#机位（中心坐标 经度 102°4′42.68644″，纬度 27°32′8.59448″）东面 500m 处的拟建升压站南侧面 约 12 户居民；拟建设的 33#机位（中心坐标经度 102°2′47.33643″，纬度 27°32′ 27.91604″）北面 300m 处为菠萝村，约 20 户居民；拟建设的 35#机位（中心坐标经度 102°2′14.02339″，纬度 27°32′20.38440″）北面 210m 处为吕蒲塘村，约 45 户居 民，南面 240m 处为住户 2 户；拟建设的 38#机位（中心坐标经度 102°1′19.50588″， 纬度 27°31′52.36282″）西面 270m 处为麻塘子村，约 8 户居民；拟建设的 52#机位（中 心坐标经度 102°4′58.83119″，纬度 27°26′46.75193″）西北面 1500m 处为花椒村， 约 40 户居民。除以上机位周边 200m~1500m 分布有部分居民外，其余机位周边 2000m 范围内无居民等敏感目标。且规划设置的 60 个风电机组（含箱变）以及配套的 50m×60m 的吊装场地占地类型主要为耕地、林地和少量的草地，不涉及基本草原、基本农田、国 家公益林、生态保护红线等的占用。 2）升压站外环境关系 本项目拟建升压站位于 24#风机位东南面约 500m 处，站址为东北向西南的长方形， 其中东南边长为 102m，东北边长为 85m，站址中心坐标经度 102°5′1.49623″，纬度 27°32′10.84431″。经现场调查，拟建升压站场址较为平坦且周围空旷，无遮挡，仅站 址东南侧站界外 30m~250m 零星分布有 7 户，距离升压站东南侧围墙最近的 1 户住户与 战界的距离为 30m，其次为 70m 处为 3 户住户。且拟建设的 220kV 升压站占地类型全部 为耕地，不涉及基本农田的占用。 3）临时施工场地外环境关系 本项目施工范围广，施工期较长，本次规划设置 3 个临时施工场地，均设置办公生 活区、混凝土拌合站、材料仓库等施工配套设施。其中 1#临时施工场地占地面积为 2.46hm2，中心地理位置经度 102°4′50.42392″，纬度 27°32′22.82666″；2#临时施 工场地占地面积为 0.77hm2 ，中心地理位置经度 102°5′32.75562″，纬度 27°29′ 48.33142″；2#临时施工场地占地面积为 1.5hm2，中心地理位置经度 102°4′26.78615 ″，纬度 27°26′36.75732″。 经现场调查， 1#临时施工场地共涉及两个地块，地块 1 布置在升压站北面约 100m 处， 地块 2 布置在升压站东面约 50m 处。其中 1#临时施工场地的地块 2 的西南面 70m~200m 处零星分布有 7 户居民；2#临时施工场地布置在 1#主线道路与 3#主线道路连接处，周边 1000m 范围内无居民住户；3#临时施工场地布置在 5#主线道路起点处，周边 1000m 范围 内无居民住户。且拟设置的 3 处临时施工场地占地类型主要为林地和草地，不涉及基本 草原、基本农田、国家公益林、生态保护红线等的占用。 4）弃渣场外环境关系 本项目根据地形和渣土的运距，在场址范围内沿道路分散设置 6 个弃渣场，总占地 66 面积为 6.24hm2，总容量为 40.35 万 m3，占地类型主要为林地和少量的耕地和草地，不涉 及基本草原、基本农田、国家公益林、生态保护红线等的占用。 1#渣场位于进场道路起点，中心地理坐标为经度 102°10'18.60"，纬度 27°33'44.64"， 高程 1661.5m，为坡地型，占地面积为 0.82hm2，容量为 5.00 万 m3。渣场上游西北侧 100m 处的山坡上有居民 3 户，标高为 1681m，渣场上游 10m 处有通村公路一条。 2#渣场位于 29#风机位上方，中心地理坐标为经度 102°4'3.50"，纬度 27°32'33.00"， 高程 2704m，为坡地型，占地面积为 1.22hm2，容量为 9.89 万 m3。该渣场周边 500 米无 居民，上游为林地，下游无公共设施、工业企业、居民点、河道及湖泊管理范围、重要 基础设施等。 3# 渣 场 位 于 29# 风 机 位 上 方 的 坡 地 ， 中 心 地 理 坐 标 为 经 度 E102°4'3.29" ， 纬 度 N27°32'27.77"，高程 2750m，为坡地型，占地面积为 0.99hm2，容量为 4.96 万 m3。该渣 场周边 500 米无居民，上游为林地，下游无公共设施、工业企业、居民点、河道及湖泊 管理范围、重要基础设施等。 4#渣场位于 39#风机位西北侧，中心地理坐标为经度 102°5'23.21"，纬度 27°30'20.91"， 高晨 2846m，为坡地型，占地面积为 1.34hm2，容量为 8.80 万 m3。该渣场周边 500 米无 居民，上游为林地，下游无公共设施、工业企业、居民点、河道及湖泊管理范围、重要 基础设施等。 5#渣场位于 42#、43#风机间，中心地理坐标为经度 102°6'30.57"，纬度 27°22'58.74"， 高程 3032m，为沟道型，占地面积为 0.89hm2，容量为 4.50 万 m3。该弃渣场位于 42#风 机位旁侧，位于山脊下一处凹地，渣场周边 500 米无居民，周边无公共设施、工业企业、 居民点、河道及湖泊管理范围、重要基础设施等，上方汇水面小，不会影响行洪安全。 6#渣场位于 58#风机位东北侧，中心地理坐标为经度 102°4'2.35"纬度 27°25'49.76， 高程 2946，为坡地型，占地面积为 0.98hm2，容量为 7.20 万 m3。该渣场周边 500 米无居 民，上游为林地，下游无公共设施、工业企业、居民点、河道及湖泊管理范围、重要基 础设施等。。 综上，本项目规划的 6 个弃渣场外环境关系总体较简单，仅 1#渣场西北侧 100m 处 有居民 3 户。其余 5 个弃渣场外环境均简单，周边均无无居民住户等保护目标。 （2）生态环境保护目标 本项目所在区域不涉及自然保护区、风景名胜区、饮用水源保护区等需特殊保护的 环境敏感区，也未发现珍稀动植物和古树名木，项目所在区无鸟类迁徙通道和集中栖息 地分布。工程区无常年地表径流、水库等地表水体，仅有少量季节性流水的干沟。工程 风机位于场区内海拔相对较高的山脊坡顶地带，风机 200m 范围内无居民分布，根据本 项目各单位工程的外环境关系分析，项目环境保护目标见下表： 表 3-6 本项目主要环境保护对象及目标一览表 67 环境 要素 环境保护目标 环境 空气 保护级别 吕蒲塘村 35#机位北面 210m，相 对高差-61m 住户 1 户 东南站界外 30m 住户 3 户 东南站界外 70m 住户 1 户 东南站界外 150m 临时场地 同升压站 弃渣场 住户 2 户 1#临时施工场地西南面 1#渣场下游 100m，相对 高差-74m 风机 声环 境 相对场址位置 升压站 《声环境质量标准》 （GB3096-2008）2 类。 工程区内各风机位、场内施工道路和升压站周围 500m 范围内，含声环境保护目标 地表 水 季节性冲沟 《环境空气质量标准》 （GB3095-2012）二级标准 《地表水环境质量标准》 （GB3838-2002）III 类标准 山脊两侧 生态 环境 项目所在地区域内的水土流失、工程占地、野生 动植物 不破坏生态系统完整性，水 土流失不改变土壤侵蚀类 型及保护动植物 电磁 环境 不 升压站围墙外 40m 范围内的区域，住户 1 户，东 南站界外 30m 《电磁环境控制限值》 （GB8702-2014） 根据凉山彝族自治州德昌生态环境局出具的《关于四川省凉山州德昌县腊巴山风电 场工程项目环境影响评价执行标准的确认函》（凉德环函[2021]30 号），本项目执行的 相关标准如下： （1）环境质量执行标准 1）地表水 执行《地表水环境质量标准》（GB3838-2002）Ⅲ类水域标准。 评价 标准 项目 标准值 注：pH 无量纲 表 3-1 地表水环境质量标准 pH CODcr BOD5 6-9 20 4 单位：mg/L NH3-N 1.0 石油类 0.05 2）环境空气 执行《环境空气质量标准》（GB3095-2012）二级标准。 表 3-3 单位：µg/m3 大气环境质量标准 取值时段 SO2 NO2 PM2.5 PM10 TSP CO O3 日平均值 0.15 0.08 0.075 0.15 0.3 4 0.16 小时平均值 0.50 0.20 — — — 10 0.20 3）声环境 执行《声环境质量标准》（GB3096-2008）2 类功能区标准。 表 3-4 声环境质量标准 68 单位：dB（A） 类别 单位 昼间 夜间 2 dB（A） 60 50 4）电磁环境 ①工频电场限值 按照《电磁环境控制限值》（GB8702-2014），工频电场强度以 4kV/m 作为公众曝 露工频电场评价标准。 ②工频磁场限值 按照《电磁环境控制限值》（GB8702-2014），工频磁感应强度以 100μT 作为公众 曝露工频磁场评价标准。 （2）污染物排放执行标准 1）大气污染物 执行《大气污染物综合排放标准》（GB16297-1996）的二级标准。 表 3-4 单位：mg/m3 大气污染物综合排放标准 无组织排放监控浓度限值 项目名称 颗粒物（mg/m3） 1.0 标准值 2）噪声 施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）的相应标准； 运行期升压站噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）2 类标准； 风电场噪声执行《风电场噪声限值及测量方法》（DL/T1084-2008）2 类区域标准。 3）水污染物 施工期生产废水沉淀处理后回用、生活污水经化粪池预处理后回用于周边林草地施 肥，不外排；营运期升压站生活污水经隔油池、化粪池及二级生化处理后达到《污水综 合排放标准》（GB8978-1996）一级标准，回用于场内绿化及周边林草地施肥。 表 4-6 水污染物排放标准 项目名称 pH SS BOD5 CODCr NH3-N 石油类 一级标准(mg/L) 6～9 70 20 100 15 5 单位：mg/L 注：pH 无量纲 4）固体废弃物 固体废弃物执行《一般工业固体废物贮存和填埋污染控制标准》（GB18599-2020） 中相关规定；危险废物执行《危险废物贮存污染控制标准》（GB18597-2001）及其修改 单（环保部公告 2013 年第 36 号）相关规定。 5）生态环境 ①以不减少区域内珍稀濒危动植物种类和不破坏生态系统完整性为标准； 69 ②水土流失以不改变土壤侵蚀类型为标准； ③生态环境采用《开发建设项目水土流失防治标准》（GB50434-2008）以不减少工 程区域内动植物种类和不破坏生态系统完整性为标准 本项目为风力发电项目，运营期利用风力推动风电机组叶片转动，从而带动发电机 转子以一定的角速度旋转而产生交流电，产生的交流电通过配套设置的 35kV 箱式变电站 其他 及集电线路送至本项目场址内配套建设的 220kV 升压站，最终并入国家电网。 风力发电项目运营期无废水和废气排放，因此无需设置总量控制指标。 70 四、生态环境影响分析 本工程场址位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道 境内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东 经 102°1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34′55.778″之间， 场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 之间。规划建设 60 台单机容量为 3.2MW 的风电机组（含 60 台箱变）分布在规划场址中 的 5 条山脊山；新建进场道路约 8.5km，场内改建原有道路约 1.09km（菠萝村附近），新 建场内道路约 73.44km（其中主线 64.31km，支线 9.13km）；新建 35kV 集电线路 147km， 其中直埋线路 55km，沿场内道路敷设，架空线路长度 92km（铁塔 376 基），大体走向与 场内道路基本一至；新建 220kV 升压站 1 座，总容量为 200MVA，位于场址中央，配套设 置 2 台容量均为 100MVA 的主变及配套的办公生活设施和配电装置等辅助设施。 （1）施工期工艺流程产污环节分析 项目总施工期约 18 个月，施工过程主要由土建工程和设备安装调试工程组成。60 个 机位点的基础等土建工程按照统筹考虑施工顺序。土建工程完成后进行风机、箱式变、开 关站、电缆连接等设备安装调试。 施工期 生态环 境影响 分析 ①进场及场内道路施工：主要施工工序包括路基土石方开挖、路基土石方填筑、路面 铺设、排水沟设施与道路相关的其他作业。 ②风机基础施工：风机基础的详细施工顺序：定位放线→基础机械挖土→混凝土灌注 桩施工→基槽验收→承台垫层混凝土浇筑→放线→基础环安装→承台钢筋绑扎→预埋管、 件、螺栓安装→支模→承台混凝土浇筑→拆模→验收→土石方回填。 ③风力发电机组安装：风机安装的施工顺序为：选取合适的吊装场地→风机塔架安装 →风机组仓安装→风机叶片安装。 ④箱式变压器安装：箱式变压器施工及安装包括土石方开挖、混凝土浇筑及箱变安装。 ⑤升压站施工及设备安装：：升压站基础的详细施工顺序：场地平整→定位放线→基 础机械挖土→支模→混凝土浇筑→拆模→验收→土石方回填→主体工程建设→设备安装。 图 4-1 本工程施工总工艺及产污环节图 71 本工程施工过程中将进行土石方的填挖，包括风电机组基础施工、箱式变基础施工、 公用设施的施工、风电场内道路的修建、临时便道修建等工程，不仅需要动用土石方，而 且有大量的施工机械及人员活动。施工期对区域生态环境的影响主要表现在土地扰动后， 随着地表植被的破坏，可能造成土壤的侵蚀及水土流失以及产生的施工废水、施工扬尘、 施工噪声和建渣等对环境产生的污染影响；施工噪声和人为活动对当地野生动物特别是鸟 类栖息环境的影响。工程建设对土壤的影响主要是占地对原有土壤结构的影响，其次是对 土壤环境的影响。 风电场建设过程中，项目征地范围内的地表将受到不同程度的破坏，局部地貌将发生 较大的改变，且具有强度较大，影响范围及时段集中的特点，如不采取水土保持措施，开 挖形成裸露地面和开挖堆土的水土流失，很容易对区域土地生产力，区域生态环境、工程 本身等造成不同程度的危害。施工机械噪声和人类活动噪声是影响野生动物的主要因素， 各种施工机械如运输车辆、推土机、混凝土搅拌机、振捣棒等均可能产生较强的噪声，虽 然这些施工机械属非连续性间歇排放，但由于噪声源相对集中，且多为裸露声源，故其辐 射范围和影响程度较大。本项目施工期间对生态环境的影响主要表现如下： （2）施工期对水环境的影响分 本项目施工期设置有 3 处临时施工场地，均设置有 1 座生产能力为 50m3/h 的混凝土 拌合系统，为防止混凝土拌合系统工作结束后残留的混凝土在拌合系统的各部件凝结硬 化，影响设备的使用及混凝土的质量，每次混凝土拌合系统生产结束后需采用清水及时对 其进行清洗，将会产生一定量的清洗废水和施工现场人员的生活废水。若不对施工废水及 生活废水收集和处理，而直接排放可能对周边土壤环境和水环境质量造成一定的污染，使 周围土壤向盐化和碱化类型转变并使周围植物特别是农作物的生长受到一定程度的影响。 同时未经处理的废水直接散流至临时施工场地周围会对周边的景观造成严重的视觉污染 （3）施工期对大气环境的影响分析 本工程施工过程涉及土石方的开挖及回填，设备及材料的运输以及施工设备的使用， 不可避免的会产生扬尘及施工设备的运行尾气。其中扬尘是施工期大气污染物产生的主要 来源，对整个施工期而言，主要集中在场平、道路施工和土建施工阶段，露天堆放的建材 （如黄沙、水泥等）及裸露的施工区表层浮尘由于天气干燥及起风，产生风力扬尘；建材 的装卸、搅拌等过程中，由于外力造成尘粒悬浮而产生动力扬尘以及裸露地面的二次扬尘， 其中以施工及装卸车辆造成的扬尘最为严重。 施工过程中若不采取相应的治理措施，施工期产生的大量扬尘随大气运动飘散至场界 外将会对大气环境质量造成一定的污染，并影响周边人居的健康、正常生产和生活。 （4）施工期对声环境的影响分析 本工程施工过程中使用的大型机械设备产生的噪声以及施工人员的生活噪声会对施 工区域的声环境质量造成一定的污染，若不采取噪声的治理措施可能对施工区域的对声环 72 境敏感的野生动物造成一定的影响，并对施工点周边居民的生活和学习造成一定的干扰。 施工期对声环境的影响是暂时的，影响随着施工期的结束而消失。根据项目使用机械设备 的种类和数量以及噪声传播的特点分析，项目施工期噪声污染的范围主要为施工区域周边 200m 范围。 （5）施工期固体废物对环境的影响 本工程施工期产生的固体废物主要为施工期损坏的材料、组件、建筑垃圾和施工人员 产生的生活垃圾以及废弃的土石方，本项目施工产生的弃方量约为 33.13 万 m3，折合成松 方为 46.98 万 m3，若不进行合理的处置将会造成二次污染。 弃方随意堆放不仅会造成严重的水土流失，弃方随意堆放还会占用相当大的土地资 源，并压覆土地上生长的植被，使区域的生物量损失和土地资源损失；其他建渣、生活垃 圾和损坏的组件随意丢弃不仅会对周边景观造成严重的破坏外，产生的渗滤液和淋溶水渗 入土壤及浅层地下水，将对土壤及地下水环境造成严重的污染。 施工过程中，因设备机具未定期保养检修，跑冒滴漏造成漏油等对地面造成污染。 （6）施工期水土流失的影响分析 项目区属于亚热带湿润季风气候，多年平均降水量 1099.8mm，降雨集中在 5-10 月； 多年平均蒸发量为 2038.7mm，多年平均相对湿度 66％。多年平均地面风速 1.9m/s，常年 日照数为 2332.7 小时，≥10℃积温为 2399.9℃，工程区 10 年一遇 1h 特征降水量为 47.4mm。 项目区土壤主要为黄棕壤、棕壤及亚高山草甸土，土壤粗骨性强，表层土厚度一般在 10-20cm。保水性和自然肥力一般，土壤抗蚀性较弱。项目区植被类型为亚热带季节性长 绿阔叶林区，自然植被包括亚热带干旱河谷稀树灌木草坡、山麓浅山次生疏林区和云南松 林，项目区林草覆盖率约 55%。项目区土壤侵蚀类型属水力侵蚀类型区-西南岩溶区，土 壤侵蚀以水力侵蚀为主，容许土壤流失量为 500t/km2·a。项目建设区平均土壤侵蚀模数背 景值为 1806t/km2•a，土壤侵蚀强度表现为轻度侵蚀。 根据《凉山州德昌县腊巴山风电场工程水土保持方案报告书》（四川众望安全环保技 术咨询有限公司，2021 年 9 月），本项目建设将扰动地表面积 96.35hm2，损毁植被面积 25.07hm2，可能造成土壤流失总量 15904.78t，其中新增土壤流失量 4298.14t。 新增土壤流失量中，新增土壤流失量中，施工期新增水土流失量 9083.02t，占新增土 壤流失总量的 78.26%，施工期是本项目水土流失的重点时段。风电机组（含箱变、吊装 平台）、道路工程、弃渣场新增土壤流失量分别为 1702.76t、7846.88t、1319.02t，分别占 新增土壤流失总量的 14.67%、67.61%、11.36%，是产生土壤流失的重点部分，因此，风 电机组（含箱变、吊装平台）、道路工程、弃渣场为本项目水土流失防治和水土保持监测 的重点区域 工程具有施工破坏扰动面广、工程土石方量较大等特点，风机基础开挖、吊装平台场 平、交通道路施工等土石方工程将破坏原地表，产生裸露地表等，影响地表景观，破坏项 73 目区生态环境，如不加以及时拦挡和治理，在强降雨或者大风作用下将造成严重水土流失， 导致项目区水土资源丧失，植被破坏，致使土地生产力下降。工程建设施工产生的大量松 散土石方可能造成局部的崩塌、滑坡现象，危及运输车辆、风机基础及边坡下侧工程建筑 安全及工程的正常运行。 （7）施工占用对土地利用的影响分析 拟建项目占用土地包括永久性占地和临时性占地。工程永久占地原则上以永久设施的 基础边界线为界，工程建设区永久占地面积 1.98hm2，占地类型为林地、草地和少量的耕 地；临时占地面积 94.37hm2，占地类型为林地、草地和少量的耕地。 本工程永久性占地为 220kV 升压站占地、风机机组及箱变占地，35kV 架空集电线路 铁塔塔基占地，工程永久占用土地不涉及基本农田、基本草原及国家公益林等生态敏感区。 本工程临时占地主要包括吊装临时占地、施工期的临时生产生活设施占地、直埋电缆占地 和弃渣场占地等，临时占地不涉及基本农田、基本草原及国家公益林等生态敏感区。 项目占用土地对土地利用格局的影响较小；项目建设会破坏原有地表植被，扰动地貌， 由于地表植被主要为灌木等林木和禾草等草本植物，且项目建成后将在风电机组及临时占 地范围采取种植灌草、以及植草等措施。项目植被恢复后对地表植被覆盖率进行补偿。对 土地利用的影响较小。 （8）施工活动对生态系统的影响分析 施工活动的噪声、运输、加工会对陆地生态系统中的动物产生惊扰；风机基础开挖、 场内道路开挖，施工机械的碾压、施工人员的践踏等，会对植被生长地和动物栖息地造成 直接破坏，造成植物植株死亡和动物物种迁移，生态系统内部格局会产生一定程度的改变。 但除了大规模的挖掘等施工活动有一定的破坏性和干扰以外，小范围的施工活动一般不会 对生态系统产生大的影响。根据施工进度安排，工程总工期 18 个月，工期较短；各风机 施工点分散，单个施工点影响范围较小；场内道路虽然长度较长，但为泥结碎石路面，施 工工艺简单。因此，只要做好对施工人员的宣传教育工作，提高环保意识、文明施工，施 工期人为活动对生态系统的影响可得到有效控制，对生态系统的影响较小。 （9）施工期对生态系统结构完整性和运行连续性的影响分析 各风机施工点、场内道路沿线具有多年形成的稳定的林草生态系统，根据现场调查， 在工程影响范围内，受工程影响的植物均属一般常见种，其生长范围广，适应性强，不会 因为部分植株的死亡而导致该物种消失。地表植物的损失将对现有生态系统的稳定性产生 一定的影响，但由于损失的面积相对于整个区域是少量的，施工结束后及时对临时占地区 域进行绿化和植被恢复措施将弥补部分损失的生物量，因此施工活动不会影响项目区的生 态系统稳定性和完整性。 （10）施工期对野生动物的影响分析 74 根据现场走访调查，项目所在地主要为草地和灌木等林地；调查期间工程区无大型兽 类出没，区域内主要野生动物有山雀、松鼠、蛇等，以及各类昆虫和兔、鼠等小型啮齿类 动物，无珍稀濒危及国家重点保护野生动物分布。根据德昌县动物资源资料区域内可能还 会存在田鼠、水鼠、黄鼠狼、松鼠等，其次还有草兔、狐狸、獾、黄麂等；鸟类以斑鸠、 杜鹃、麻雀、白头翁鸟等居多；爬行类主要是蛇、鳖、龟、壁虎；两栖纲有田蛙、蟾蜍（癞 蛤蟆）等。 施工期砍伐树木、施工机械噪声等，均会直接或间接破坏其栖息地，破坏和干扰小型 动物栖息的小生境。由于项目区评价范围内，没有大型保护和珍稀保护动物，主要野生动 物有山雀、松鼠、蛇等，以及各类昆虫和兔、鼠等，这些动物适应性强、繁殖能力强，在 项目施工后，将会在附近找到新的栖息地，因而对区域野生动物群落影响较小。 （11）施工期对植被和植物的影响分析 ①对现有植被和植物的直接影响 拟建风电场区域植被以灌木林地、草地为主，植被为人工植被和原生植被，以原生植 被为主。建设施工会对占地区的植物造成严重的伤害，甚至造成一部分植株的死亡，对其 周围区域的植被造成一定程度的破坏；工程开挖可能导致表层土壤与层岩石剥离，最终将 对这些地带的植被造成破坏；施工中的道路开挖将使原地表的植被遭到全部的破坏，工程 废物堆放，也可能会对工程区周边的植物受到伤害。 总体来说，工程施工活动区域群落植物种类均为区域常见种和广布种，受影响区大部 分为草地和灌木林地，草地的次生性较强，且沿线无特殊的环境敏感因子分布，因此工程 施工对植物多样性和植被的影响相对较小，工程建设不会导致区域内植物物种组成发生改 变。 ②对植被生产力的影响 工程修建过程不可避免地对植被产生干扰影响，在占地范围内必然会损失一定的生物 量。依据冯宗炜编着《中国森林生态系统的生物量与生产力》对不同类型林分生物量的研 究结果并结合现场实测乔灌木植被、草本植被生物量数据综合，梯级电站工程占用和影响 区域内各种植被类型的单位面积生物量(生产力)如下表： 表4-1 评价区不同植被类型单位面积的生物量与生产力 注：依据冯宗炜编着《中国森林生态系统的生物量与生产力》对不同类型林分生物量 的研究结果和实测灌丛、草地结果。 生物量(生产力)的估算方法：施工占地面积×各植被类型单位面积的生物量(生产力)。 75 由此估算出本项目占地区植被生物量与生产力如下表。 表4-2 本项目建设期总植被生物量与生产力估算 植被类型 占地面积（hm2） 损失生物量（t） 生产力（t/a） 林地 85.92 10352.64 438.19 草地 9.41 40.18 3.76 合计 95.33 10392.82 441.95 从上表可以看出，施工期生物量总损失量为10392.82t，生产力总损失量为441.95t/a， 施工期占地区内灌丛损失的生物量值和生产力损失较大。但就德昌县而言，项目占地带来 的生物量和生产力的损失很小，且在施工结束后，临时占地区域损失的生物量可通过采取 植被恢复措施弥补。 因此，项目占地带来的生物量和生产力的损失是可以接受的。 ③对名木古树的影响 据调查，各风机点位、升压站、吊装场地、集电线路沿线、施工生产生活设施区、弃 渣场、施工道路沿线及临时输电线路沿线均无名木古树分布，因此不存在对名木古树的影 响。 （12）外来物种入侵造成的生态风险影响分析 生物入侵指生物由原生存地经自然的或人为的途径侵入到另一个新的环境，对入侵地 的生物多样性、农林牧渔业生产以及人类健康造成经济损失或生态灾难的过程。生物入侵 要经历传播、定居、生长繁衍几个阶段。一般说来入侵性强的物种都具有一些相应的特征， 例如：繁殖能力强，植物能产生大量的种子，动物则产卵量大或产仔量大，这样不仅提高 其后代存活的绝对数量，也提高了其传播的几率，在入侵的第一个阶段就占有了优势。 根据相关研究资料分析，生物入侵的渠道主要分为自然入侵、无意引进和有意引进三 种，自然入侵是指通过风媒、水体流动或由昆虫、鸟类的传带，使得植物种子或动物幼虫、 卵或微生物发生自然迁移而造成生物危害所引起的外来物种的入侵；无意引进是指虽为人 为引进，但在主观上并没有引进的意图，而是伴随着进出口贸易，海轮或入境旅游在无意 间被引入；有意引进是外来生物入侵的最主要的渠道，世界各国出于发展农业、林业和渔 业的需要，往往会有意识引进优良的动植物品种。 根据百度资料显示，目前已有 560 多种外来物种“全面”入侵中国，在国际自然保护 联盟公布的全球 100 种最具有威胁的外来生物中，入侵中国的物种有 50 余种，其中 11 种 主要外来生物每年给中国造成的经济损失高达 570 亿元。中国已成为外来生物入侵最严重 的国家之一，近 10 年来，新入侵中国的外来生物至少有 20 余种，平均每年新增约 2 种， 外来生物入侵呈现出传入数量增多、频率加快、蔓延范围扩大、发生危害加剧、经济损失 加重的趋势。中国已知的外来入侵物种至少包括 300 种入侵植物，40 种入侵动物，11 种 入侵微生物。其中水葫芦、水花生、紫茎泽兰、大米草、薇甘菊等 8 种入侵植物给农林业 带来了严重危害，而危害最严重的害虫则有 14 种，包括美国白蛾、松材线虫、马铃薯甲 76 虫、牛蛙等。 根据本工程特点分析，本工程施工期可能的生物入侵渠道为无意引进，项目施工高 峰期人员约 670 人，部分为项目所在地当地的居民，部分为外来务工人员，可能带来的生 物入侵的载体最可能的是外来的务工人员无意携带的外来植物的种子。 风电场建设过程中，如果出现外来物种侵入，将对项目区生态环境带来以下风险： 第一外来物种通过与当地现有物种竞争食物、直接扼杀现有物种、抑制其它物种生长、占 据物种生态位等途径，排挤现有物种，导致项目区现有物种的种类和数量减少，甚至濒危 或灭绝的风险；第二外来物种可能形成单个优势群落，使本土分布的物种出现消失或衰退， 进而间接地使依赖于这些物种生存的其它物种种类和数量减少，最终导致生态系统退化， 从而造成项目区生物资源的改变或破坏的风险；第三外来物种侵入使本土生态系统的遗传 多样性受到污染，造成一些植被的近亲繁殖及遗传漂变的风险。 77 （1）运营期工艺流程及产污环节分析 本项目为风力发电项目，通过项目所在区域的自然风拖动风机叶片转动，并通过齿轮 带动机舱箱内的发电机运转，通过机舱内配套的变速箱及自动控制系统将风轮得到的转速 传递给发电机构均匀运转，因而将风能转化为机械能，机械能再转变为电能。并通过电力 变压器升压后输入电力网。 本项目共装设 60 台风力发电机，每台风力发电机接一台 3150kVA 箱式变电站，将风 机端 690V 电压升至 35kV 并接入 35kV 集电线路，经 13 回 35kV 集电线路送至 220kV 升 压站。本工程运营期发电工艺流程的产污环节见下图。 运营期 生态环 境影响 分析 图 4-2 本工程营运期发电工艺流程与产污环节图 本工程营运期主要污染原及污染因子分析见下表： 表 4-3 主要污染源及排污点一览表 类别 编号 污染物名称 产污工序或位置 废水 W1 办公及生活污水 办公及生活区 废气 G1 厨房油烟 员工食堂 S1 生活垃圾 办公及生活区 S2 污水处理设施污泥、废旧蓄电池 地埋式二级生化处理装置、 直流电源供电室 S3 废润滑油和废抹油布 风机组等设备检修和维护 N1 噪声 220kV 升压站、风机位子 N2 场内道路交通噪声 风电场巡查车辆 电磁环境 E1 工频电场、工频磁场 220kV 升压站 其他 L1 光影、生态、景观 风机位置 固废 噪声 （2）运营期对地表水环境的影响分析 营运期废水主要为运行管理人员生活污水。运行管理人员办公生活设施布置于 220kV 升压站内的综合房内，工程营运期定员 30 人，人均用水量按 0.15m 3 /d 计，则 工程营运期生活污水产生量 3.6m 3/d（污水产生量按用水量的 80%计算），主要污染 78 物有 BOD 5、COD Cr 、NH 3-N 等，其污染物浓度分别为：200mg/L、400mg/L、35mg/L。 若项目运营期升压站生活污水不经废水收集和处理，而直接排放可能对升压站周边水 环境质量造成一定的污染，同时未经处理的废水直接散流至升压站外会对周边的景观造成 严重的视觉污染。 （2）运营期对大气环境的影响分析 营运期废气主要为升压站食堂油烟。本项目定员 30 人，厨房以电为能源，无燃料废 气产生。根据同类资料类比，厨房按日操作时间 3 小时计，食用油用量平均按 0.03kg/人·天 计，耗油量为 0.90kg/d，年耗油量为 328.5kg。据类比调查，不同的油温，挥发量均有所不 同，油的平均挥发量为总耗油量的 2.83%，经估算，本项目产生油烟量为 25.47g/d，年产 生油烟量为 9.30kg。 项目升压站食堂产生的油烟产生量相对集中，若不对期采取净化措施直接排放将对周 边环境质量造成一定污染影响，特别是升压站东南面 30m 处的 1 户住户。食物烹饪过程中 一些食物本身及加过程挥发的气味会随油烟一同飘散至周围环境空气中，虽然该气味短时 间不会对周边村民造成任何影响，但长时间的接受此类油烟及气味仍然会对居民的生活和 感官产生轻微的影响。 （3）运营期对声环境的影响分析 工程运行期噪声主要为风机运行噪声和升压站设备噪声。工程选用半直驱型机组，运 行期噪声主要有风机叶片运行噪声和塔筒内冷却系统噪声。叶片运行噪声即为叶片与空气 之间作用产生，它的大小与风速和叶片直径有关，当风速小于机组额定值时，风机噪声随 风速的增大而增大；当风速达额定值时，风机噪声最大；风速大于额定值时，风机噪声不 变，环境背景噪声增大。此外，叶片直径越大，风机运行噪声值越高；塔筒内冷却系统噪 声间歇性产生，当塔筒内温度较高时，冷却系统工作时产生。根据厂家提供的风机噪声评 估资料，在额定风速下（9m/s），3.2MW 风机运行噪声功率级约为 106dB(A)，且多集中 于早上 11 点至下午 17 点。 升压站运行期间的噪声主要来自主变压器、断路器、配电装置的电气设备所产生的电 磁噪声及冷却风扇产生的空气动力噪声。升压站的噪声以中低频为主，根据同类设备调查， 220kV 升压站用主变器设备噪声一般在 65dB(A)（单台主变，距设备 1m 处）。 1）风电场噪声预测及评价 ①预测方法 本项目共布设60台单机容量为3.2MW的风力发电机组。发电风机以“之”字型方式布 置 ， 属 于 室 外 声 源 组 ， 轮 毂 高 度 93.5m， 根 据 《 环 境 影 响 评 价 技 术 导 则 — 声 环 境 》 （HJ2.4-2009），每个机组可视为一个点声源，考虑区域中各发电风机噪声的叠加影响。因 此，噪声预测采用处于自由空间的点声源衰减公式和多声源叠加公式。 点声源随距离衰减的公式如下： 79 多声源在某一点处声压级的叠加公式如下： ②预测方案 根据外环境关系分析，本项目33#、35#和38#机位周围210m~270m范围涉及居民住户， 因此本次预测需考虑风机组运行噪声对周围敏感目标的影响。同时，预测时考虑单个发电 风机组的噪声影响和多个发电风机噪声叠加影响。由于本项目分散布置60台风机，占地范 围较广，因此，本次选取具有代表性的31#~38#机组群运行时对周围声环境及200m外住户 的影响。 本次预测考虑最不利条件下，额定风速（9m/s）下风机组的源强为106dB(A)（声功率 级）。发电风机运行噪声经垂直和水平距离衰减预测结果见下表，形成等声级线（预测点 高于地面1.2m，不考虑地形和草地吸声）。 ③预测结果 A-单个发电风机的噪声预测果值预测结果 表4-4 声源 单个发电风机噪声衰减预测结果表 单位：dB（A） 距离（m） 10 20 40 50 80 100 130 150 200 风机 贡献值 59.1 57.9 55.7 54.7 52.1 50.6 48.7 47.6 45.3 注：背景值取自声环境现状监测值的最大值；声源高度为风机轮毂高度93.5m。 80 台风电机组 200 范围内的垂直声场分布 台风电机组 200 范围内的水平声场分布 图4-3 单台风电机组预测声场分布图 根据预测结果可知，单个发电风机组在额定风速下运行时，距风机底座130m外声环境 质量均能达到《声环境质量标准》（GB3096-2008）2类标准（昼间60dB(A)、夜间50dB(A)） 的要求。 B-风机群噪声贡献值叠加预测结果 本项目风电场共布设60台发电风机，发电风机之间的距离不尽相同，彼此的叠加影响 也不相同，利用CadnaA噪声预测软件对本风电场具有代表性的区域31#~38#机位连线区域 的风机群噪声贡献值叠加影响进行预测，在考虑地形的情况下的预测结果见下图。 81 图4-4 31#~38#机位连线区域的风电机群在额定风速运行下的声场分布图 由图4-5可知，各发电风机噪声的叠加影响与彼此间的距离关系密切，距离越近叠加 影响越明显，反之亦然。根据图4-4分析，本风电机组群噪声叠加影响区域主要在风电机 组外80m处，距离风电机组160m处的噪声贡献值在50dB(A)以下，对机组200m范围以外的 声环境基本无影响。 经预测，发电风机群的夜间噪声可在距发电风机160m外满足《声环境质量标准》 （GB3096-2008）2类标准。 ④类比分析 本次类比分析选取大唐普格海口风电场，大唐普格海口风电场位于凉山州普格县柏文 坪乡、黎安乡，距离普格县城约 10km，已安装单机容量为 2MW 的风机 25 台，总装机容 量为 50MW，年发电量为 11784.9 千瓦时，采用 1 回 110kv 接入普格县 220kv 升变压站。 大唐普格海口风电场建成发电至今，各级环保部门均未收到关于发电风机噪声问题的投 诉。大唐普格海口风电场已于 2019 年 8 月完成了环保设施竣工验收，验收期间四川众兴 诚检测科技有限公司于 2019 年 5 月 15 至 16 日进行了风电场声环境质量监测，监测点位 分别为 21 号风机外 150m、16 号风机外 150m、8 号风机外 150m、1 号风机外 150m、24 号风机外 150m、3 号风机外 150m、水海子水库西南面居民点以及水海子水库北面居民点， 监测项目为昼夜环境噪声，监测 2 天，每日昼夜各监测 1 次。海口风电场运营期风机运行 期噪声监测布点及结果见下表。 表4-5 海口风电场运行期监测点位及监测结果 82 菠萝村 由上表可知，大唐普格海口风电场运营期间，距离风电机组外150m处的昼间噪声在 46dB(A)～52dB(A)，夜间噪声42dB(A)～48dB(A)，满足《风电场噪声限值级测量方法》 (DL/T1084-2008)中2类标准，同时也满足《声环境质量标准》（GB3096-2008）2 类标准 要求。 通过对比分析可知，本拟建风电场噪声预测结果为：距离发电风机大于160m范围外的 区域满足《声环境质量标准》（GB3096-2008）2类标准要求，而已建成运行的大唐普格海 口风电场在运行过程中距离风电机组150m处昼间噪声在46dB(A)～52dB(A)，夜间噪声 42dB(A)～48dB(A)，与本次预测结果基本一致。因此，本次采用预测方法和预测模式合理 可行。 因此，本项目建成后满负荷发电过程中对周边声环境影响的最大范围为风电机组周围 160m的范围。经现场调查，项目拟建风电机组周边200m范围内无居民住宅等敏感点，不 扰民，且不会改变区域整体的声环境功能。 由图 4-4 可知，本工程投产营运后，风机群噪声对各风电机组外 160m 处的噪声贡献 值均在 50dB(A)以下，满足《风电场噪声限值级测量方法》（DL/T1084-2008）2 类区标准 限值；且距离 35#风机组最近的北面 210m 处的住户处的声环境质量满足《声环境质量标 准》（GB3096－2008）中的 2 类标准。可见本工程项目风机设备噪声对场址声环境的影 响较小，不会对场址区域声环境产生明显影响，且不扰民。 ④预测结论 本工程风场处于山脊上，考虑到区域内没有其它噪声源，环境本底值较低，且根据风 资源统计结果，工程区域年均风速为 7.9m/s，风机噪声产生的实际影响比预测情况轻。各 83 风机附近 200m 范围内无居民，所以风场风机转动噪声不会产生扰民现象，不会对当地声 环境质量产生影响。 本环评要求：在距离各风机基座边界 200m 范围内，不得修建学校、医院、养老院等 任何对声环境要求较高的单位。 2）升压站噪声预测及评价 工程升压站主要噪声源来自于主变压器，主变压器采用室外布置方式，本工程主变拟 采用低噪声设备，主变声源源强不大于 65dB（A），220kV 主变压器为大型设备，应视作 面声源。升压站噪声环境影响分析采用理论计算进行预测评价，预测模式采用《环境影响 评价技术导则 声环境》（HJ2.4-2009）工业噪声中室外面声源预测模式，即几何发散衰 减模式对本项目升压站运行期的声环境影响进行预测，预测时不考虑地面效应引起的附加 隔声量，不考虑站界围墙隔声量。 本升压站预测按照面声源模式预测，假定面声源的宽度为 a，长度为 b（b＞a），r 为 预测点到面源的垂直距离。 1. 当 r＜a/π，几乎不衰减 2. 当 a/π＜r＜b/π，距离加倍衰减 3dB 左右，类似线声源衰减特性； 3. 当 r＞b/π时，距离加倍衰减趋近于 6dB，类似点声源衰减特性。 根据本项目升压站总图分析，升压站主变区域噪声面源长度为 5m，宽度约 4m。即 b 为 5，a 为 4。 r＜a/π时，即 r 小于 1.3 米时，几乎不衰减； a/π＜r＜b/π时，即 r 大于 1.3 米小于 1.6 米时，类似线声源特性衰减； r＞b/π时，即 r 大于 17 米时，类似点声源特性衰减 预测公式如下： 点声源： LA(r)=LA(r0)-20lg(r/r0) 线声源： LA(r)=LA(r0)-10lg(r/r0) 式中：LA(r) ——距离声源r处的A声级，dB(A)； LA(r0) ——参考位置r0处的A声级，dB(A)； r0 ——参考位置距离声源的距离，m； r——预测点距离声源的距离，m。 根据同类同等级工程类比资料，工程主变压器出厂声级控制在 65dB（A）以下，即 LA（r0）=65dB（A）。 结合升压站平面布置，升压站站界噪声预测值见表 4-6。 表 4-6 预测点 东南面场界 东北面场界 升压站建成运行期厂界噪声预测结果 声源距离（m） 贡献值 34 15 38 46 84 单位：dB（A） 背景值 昼间 / / 夜间 / / 叠加值 昼间 / / 夜间 / / 西北面场界 40 36 / / / / 西南面场界 65 32 / / / / 东南面 30m 处住户 1 户 64 32 49 42 49.1 42.4 东南面 70m 处住户 3 户 104 28 49 42 49.0 42.1 东南面 150m 处住户 1 户 184 23 49 42 49.0 42.0 由表 4-7 可知，工程 220kV 升压站站界围墙处噪声昼夜最大贡献值为东北面场界 46dB （A）,均能够满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2 类标准要求。 同时经预测项目升压站东南侧 30m~150m 处住户外的噪声贡献值最大为 32dB（A），叠加 背景值后的噪声值最大昼间为 49.1dB（A），夜间 42.0 dB（A），满足《声环境质量标准》 （GB3096-2008）中 2 类区声环境质量标准。 综上，本项目升压站运营期站噪声贡献值场界外均能满足《工业企业厂界环境噪声排 放标准》（GB12348-2008）2 类标准要求，对周围声环境质量影响较小，且站界东南侧 30m 处住户处的噪声贡献值叠加背景值后满足《声环境质量标准》（GB3096-2008）中 2 类区 声环境质量标准，不扰民。 3）场内道路噪声 施工期场内道路除巡视、检修车辆外，基本无其他车辆通行，车流量较施工期更小。 交通噪声环境敏感目标处的交通噪声均能满足《工业企业厂界环境噪声排放标准》 (GB12348-2008)2 类标准（昼间 60dB(A)、夜间 50dB(A)）要求，因此不存在交通噪声的影 响。 综上，本项目运营风机机位连接线两侧 160m 外的声环境质量可满足《声环境质量标 准》（GB3096-2008）中 2 类区声环境质量标准，且风机机位周边 200m 范围内无居民等 声环境敏感点，不扰民；拟建的 220kV 升压站站界噪声可达标排放，且升压站东南面 30m 处最近 1 户住户处声环境质量满足《声环境质量标准》（GB3096-2008）中 2 类要求，不 扰民。故，本项目运营期对周边声环境的影响较小，且不扰民。 （4）运营期固体废物对环境的影响分析 本项目营运期固体废物主要为升压站生活垃圾、少量污水处理污泥、废旧蓄电池及废 旧维修产生的废润滑油和废抹油布等。 本工程升压站定员为 30 人，生活垃圾产生量按 0.5kg/人·d 计，将产生生活垃圾 5.48t/a；升压站拟建设 1 套处理规模为 5m3/d 的一体化地埋式二级污水处理设备，污水处 理设施污泥产量约 0.1t/a。 本项目采用新型的风电机组，无需配备铅酸蓄电池。项目使用铅酸蓄电池主要为升压 站应急直流电源的备用电源，一般无需更换，且项目升压站设置有专用的蓄电池间，用于 存放蓄电池，主要为升压系统的直流用电系统供电，该部分蓄电池使用报废后属于危险固 废，平均产生量为 0.06t/a。 项目各箱变、主变及风机维修过程将产生废润滑油和废抹油布以及废变压器油，， 85 产生量分别为 400kg/a、240kg/a 和 400kg/a。 表 4-7 项目固废产生情况一览表 序号 固废名称 固废类别 产生量 1 生活垃圾 一般固废 5.48t/a 2 生化污泥 一般固废 0.1t/a 3 废润滑油 4 废抹油布 5 废旧蓄电池 废变压器油 危险废物（HW08） 危险废物（HW49） 危险废物（HW08） 0.4t/a 0.24t/a 0.06t/a 0.4t/a 6 本项目产生的生活垃圾和污水处理设施产生的生化污泥属于一般固体废物，直流供电 系统产生的废旧铅酸蓄电池及设备维护和检修产生的废润滑油润滑脂、变压器油为危险废 物，若不能得到合理有效的收集和处置，将对环境造成二次污染和生态损害。 （5）运营期风机叶片转动产生的光影对人群健康的影响分析 风电机组不停旋转的叶片在阳光入射方向下，投射到居民住宅的玻璃窗户上可产生一 种闪烁的光影，容易使人心烦意乱，通常被称为光影影响，也称为光影污染。随着风电行 业对环保要求的提高，光影对居民的影响也成为风机布置的影响因素之一。通常风电机组 的光影影响范围取决于太阳高度角，高度角越大，风机影子越短，反之则长。确定光影影 响的距离，首先要确定光影影响角度。我国属于北半球，一年之中冬至日时障碍物的影子 最长。在一天之中，中午的影子最短，9时或15时的影子最长。早于9时或晚于15时的影子 影响时间较短，一般不考虑进去。由此可以确定，冬至日，上午9时和下午15时的影子最 长，光影影响范围最大。因此，本项目以冬至日为最不利情况进行预测分析。 1）太阳高度角计算公式： 正午高度角： h0 =90°-纬差 式中：h0 —太阳高度角； 纬差—各发电风机所处位置的地理纬度与冬至日太阳直射点的纬度差。 任意时段太阳高度角可按下式计算: hx=arcsin[sinφsinσ+cosφcosσcos a] 式中: φ为当地纬度; a=(15t+λ-300)，t 为进行观测时的北京时间，λ为当地经度；σ为太阳倾角。可 按下式计算: σ =arcsin[0.006918-0.39912cos θ 0+0.070257sin θ 0-0.006758cos2 θ 0+0.00 0907sin2θ0-0.002697cosθ0+0.001 48sin3θ0] 式中: θ0=360dn/364，dn 为一年中日期序数(0，1，2，...，364)。 2）发电风机光影长度计算公式： L=D/tghx 式中：L—发电风机光影长度 86 D—发电风机高度 我国从南到北，纬度跨度范围较大，从北纬20°到北纬52°。不同的纬度，光影影响范 围不同。本项目风电场区域最北端的风电机组的纬度为：北纬27.58°，北半球冬至日（12 月22日前后）时太阳直射点在南回归线(23°26′ S)上，则上午9时到下午15时，通过计算 上午9时和下午15时，太阳高度角为23.01°，方位角分别为ES45°和WS45°，正午太阳高度 角为39.0°，太阳方位正南方。本项目风电场选用的机型轮毂高度93.5m，风轮直径155m， 则发电风机高度为171m。 经上述公式计算，本风电场工程运营期各发电风机在上午9时到下午15时的最小光影 长度为正午211m，太阳方位正南； 最大光影长度早上9点和下午15点为402m，太阳方位 ES45°和WS45°。故本项目建成运营后最大光影影响范围为以发电风机基础为中心，半 径402m的区域。根据现场勘查，本项目布设的发电风机组400m范围内分别有拟建设的33# 机位（中心坐标经度102°2′47.33643″，纬度27°32′27.91604″）北面300m处为菠萝 村，约20户居民；拟建设的35#机位（中心坐标经度102°2′14.02339″，纬度27°32′ 20.38440″）北面210m处为吕蒲塘村，约45户居民，南面240m处为住户2户；拟建设的38# 机位（中心坐标经度102°1′19.50588″，纬度27°31′52.36282″）西面270m处为麻塘 子村，约8户居民； 根据上文计算，其中33#机位正北方向300m处为菠萝村，太阳在正南方时影响，冬至 日最不利条件下风机正南方投影长度为211米，不会造成光影影响； 35#机位正北面210m处为吕蒲塘村，冬至日最不利条件下太阳正南方时风机投影长度 为211米，对其影响极小，时间极短。风机南面240m居民无光影影响。 38#机位西面 270m 处为麻塘子村，因其处于风机正西位置，太阳在正东时其光影才会 西投，经计算，当地太阳在冬至日早晨 9 时，太阳位于东偏南 45.42°，随后太阳继续向 南移动，不会对正西方敏感目标造成影响。 综上，本项目运营期风机叶片转动产生的光影对人群健康基本无影响。 （6）运营期对鸟类的影响分析 1）对鸟类数量的影响 风电机组运转阶段对飞行鸟类的影响为鸟类于夜间及天气恶劣多雾时飞过风力发电 场区域，可能因视线不良而撞击风力发电机叶片或塔架。根据国外二十几年风场设计规划 的经验，将风电机组排列在一起可以减少风场所影响的总面积，对飞行鸟而言并不构成威 协，以鸟类飞行习性而言，会趋向改变直飞行路径，自行避开风机，根据国外的研究资料， 鸟类一般会从远离风力发电 100m～200m 的安全距离飞越或由周围越过风机。本工程各台 风电机组之间的间距不等，足够让鸟类穿越，不会干扰到鸟类的飞行。风机运转的过程中， 动物的数量将不会因此下降。 87 2）对鸟类飞行觅食的影响 研究表明，鸟类可成功改变飞行方向以避开风机进行觅食，某些鸟类对风电场建成后 的生境还会产生适应性。Petersen 等专家曾对 HornsRev 海上风电场区域的黑海番鸭 ( CommonScoter)开展了调查，发现黑海番鸭在风电场海域的觅食现象比以往任何一次调查 都常见，究其原因可能是风电场建成几年之后，黑海番鸭已经习惯了在风电场区域内觅食。 如果风电场选址避开了鸟类重要的栖息地，这种直接的栖息地丧失对旦类的影响非常有 限.。 3）对鸟类迁徙的影响 本项目区不存在鸟类集中觅食区、栖息地，也不属于候鸟迁徙路线经过的区域。因此， 拟建风力发电站对鸟类觅食、迁徙与栖息环境的影响较小。 具体分析详见生态专题评价。 （7）土地利用布局改变影响分析 风机基础、箱变基础、升压站以等设施会永久占地，地面硬化后，植物第一性生产力 基本完全丧失，原生活于此范围内的植食性动物因缺少食物而迁移，因此，土地利用性质 的改变对此区域生态系统有一定影响。本项目风电场工程永久占地约 1.98hm2，占评价区 域占地面积的比例很小，且风机分布较为分散，因此，从整个评价区域尺度来看，土地利 用性质的改变对该区域的生态系统及土地利用布局影响程度甚微。 （8）运营期对地表植被生物量影响分析 项目的建设使风场内的植物生产能力和稳定状况发生轻微改变。本项目施工结束后， 仍有部分用地不可恢复而成为永久占地，主要为风机基座及基础工程施工、箱式变压器基 础施工、场内检修道路等，因此，会减少地表植被的生物量。但施工结束后在场区进行植 树和种草，增加场地及周边绿化率，3 年后生态可以得到恢复，并会在一定程度上改善原 有生态。因此本项目只在短期内对区域的生态环境产生较小的影响，植树种草措施完成后， 经过 3-5 年植被恢复期后区域生物量减少很少。因此，本项目建成后对区域植被生物量及 生产力不会造成明显的不利影响。 （9）运营期风机组对区域景观的影响分析 景观是一个空间异质性的区域，由相互作用的拼块和生态系统组成，其基本构成包括 斑块、廊道和基质，成片的风力发电机呈现及线路的建设，对沿线生态系统进行了切割， 会使斑块数增加，破坏自然生态景观的完整性与连续性，将使景观破碎化。建设项目所在 地所处的地区原有的景观为一种自然景观，如果在其中出现白色风塔点缀其间，这不但会 减轻人们的视觉疲劳，也会使人们的视觉感到一种享受。风力发电场建成后，就风力发电 机本身而言，已经为这一区域增添了色彩，60 台风力发电机组合在一起可以构成一个非常 独特的人文景观，这种人文景观具有群体性，可观赏性，虽与自然景观有明显差异，但可 以反映人与自然结合的完美性，如果风力发电场区能够按规划有计划地实施植被恢复，种 88 植灌草，形成规模，使场区形成一个结构合理、系统稳定的生态环境，总体而言，本项目 建设对周围景观影响小。 （10）对区域气候影响分析 根据最新的研究表明，大型的风力发电场能在很大程度上，尤其是通过增加夜间的温 度，来影响当地的气候。在夜间，当地面的空气要比几十米高处的空气凉爽时，由风力涡 轮机产生的大气湍流会搅动温暖的空气向下流动，从而将地面加热，使夜间地面温度升高， 本项目风力发电机组呈带状分布在高山山脊上，且分布分散，其风力涡轮机产生的大气湍 流强度较小，对区域气候产生的影响很小。 （11）运营期电磁辐射对环境的影响分析 本项目主要电磁辐射源为风机组配套设置的35kV箱变、场内35kV集电线路、220kV 升压站等三部分。高强度的电磁辐射长期作用于人体时，可使其健康状况受到危害。风力 发电场运行时会产生一定能量的电磁辐射，但其强度较低，并且工程箱式升压站、场内集 电线路、220kV升压站等距离居民区均较远，本风电场产生的电磁辐射不会对其附近居民 身体健康产生危害。 根据《电磁辐射环境保护管理办法》及《电磁辐射防护规定》（GB8702-88）中的规 定，100kV以下的电力设施属于环保豁免管理范围，其产生的工频电场和工频磁感应强度 远低于限值，对周围环境影响甚微。因此，本项目运营期的电磁环境影响源主要为拟建的 220kV升压站，该拟建升压站总容量为200MVA，设置2台容量均为100MVA的主变压器及 配套的配电装置、微机控制系统、无功补偿装置，以及1回220kV的送出线路，接入凤山升 压站（本次评价和分析内容不含220kV的送出线路）。 根据本项目特点及《建设项目环境影响报告表编制技术指南》（生态影响类）（试行） 编制了《四川省凉山州德昌县腊巴山风电场工程电磁环境影响专项评价》，通过类比监测 分析，运营期本项目 220kV 升压站站界及东南站界外 30m 处 1 户住户处的工频电场强度 和工频磁感应强度均满足《电磁环境控制限值》（GB8702-2014）中相应限制要求，对周 边环境的影响较小，且不会干扰周边居民正常生活和生产。 89 90 风电场场址选址原则如下： A-根据德昌县风能资源分布大尺度研究成果和凉山州风电规划结论，在风能资源富集 区选择风电场场址； B-参考接入系统报告中推荐的场址，从中选择距离负荷中心近，且彼此间距离较近， 便于规模开发和送出的风电场； C-在第 B 条原则的基础上，优先选择已进行前期测风工作，并累积了相对较长基础数 据的风电场； D-根据风电场风能资源、风况特征、交通运输、施工安装条件及地形条件初步布置风 电场风机； E-避让基本农田、军事设施、矿藏、国家（省级）自然保护区。 （1）选址与工程建设环境的合理性分析 1）项目所在区地质条件 腊巴山风电场地处德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境内中高山上，地形 总体北高南低，风电机组均布置于山顶平台或山脊顶部。 根据现场调查，场地覆盖层主要由第四系的河流冲积物、沟谷洪积物、沟谷泥石流堆 积物、山坡残积物等组成；场地基岩主要由三叠系花岗岩；三叠系~侏罗系飞天山组砂岩、 选址选 线环境 合理性 分析 泥岩互层；官沟组泥灰岩、泥岩；牛滚凼组钙质泥岩、粉砂岩；新村组泥岩、页岩、泥灰 岩；益门组粉砂岩、泥岩、泥灰岩；白果湾群砂岩、页岩、炭质页岩、前震旦系会理组石 英闪长岩等组成，砂岩中厚~厚层状，中~强风化，页岩薄层状结构，强风化，泥岩块状结 构，中~强风化，探坑揭示，砂岩和泥岩风化较强，为中~强风化，全风化呈砂状，风化深 度达 20~30m，岩体结构总体较为完整；无大型崩塌、滑坡等地质灾害分布；场地内未有 区域性断裂通过；地层倾角一般大于 50°~55°，两侧边坡一般较陡，地形坡度 45°~65°，局 部坡度达 65°~80°，天然坡体总体稳定性较好，局部坡体因为道路开挖造成滑坡；场地大 型冲沟较发育，发育长度一般 2~10km，发育宽度 100~500m，冲沟大多深切，深 5~30m， 现场地质调查表明，冲沟内植被茂密，物源稀少，大多干涸，少量冲沟有小股水渗出，且 未明显见泥石流冲积堆积物，现状稳定，且离机位及升压站等建筑物较远，影响较小。 因此，综合上述地形、地层岩性、地质结构和不良地质现象等因素分析，场地整体较 稳定，做为风电建设用地较为适宜。 2）项目区地形地貌 凉山州德昌县腊巴山风电场位于德昌县境内，场址南北长约 15km，东西宽约 12km。 场址位于德昌西南部中高山地段，海拔高度 2154m～3229m，与东北部德昌洼地相对高差 1200m～1800m，总体地形上具有北高南低、东高西低地势特点。总的来看，腊巴山风电 场风电机组机位及升压站主要分布在 5 条山脊上： LB01~LB17#风电机组：主要分布在菠萝村一带山脊， 风电机组机位海拔高度 2154m～ 91 2911m，总体地势表现为东高西低、南陡北缓。该场地植被较多，局部有基岩出露，布置 有 17 台风电机组即 LB01~LB17#(见图 4-5)。 LB18~LB36#风电机组：主要分布在垴达叶依登一带， 风电机组机位海拔高度 2851m～ 2977m，总体地势表现为西高东低，北陡南缓，地形坡度 15°~70°。该场地主要为灌木林， 布置有 19 台风电机组即 LB18~LB36#(见图 4-6)。 LB37~LB40#风电机组：主要分布在小沟西侧山脊一带，风电机组机位海拔高度 2992m～3229m，总体地势表现为西高东低，两侧为陡坡，地形坡度 35°~65°。场地周边冲 沟较发育，冲沟长度 1~3km，发育宽度 150~400m，纵坡坡度 40°~65°。该场地为灌木林， 布置有 4 台风电机组即 LB37~LB40#(见图 4-7）。 LB41~LB47#风电机组：主要分布在傅家湾东西侧山脊一带，风电机组机位海拔高度 2300m～2700m，总体地势表现为东高西低，地形坡度 10°~50°。场地周边冲沟较发育，冲 沟长度 2~7km，发育宽度 200~700m，纵坡坡度 15°~40°。该场地为灌木林，布置有 7 台风 电机组即 LB41~LB47#(见图 4-8)。 LB48~LB60 电机组：主要分布在上马鹿塘山脊一带，风电机组机位海拔高度 2200m～ 2700m，总体地势表现为南高北低，地形坡度 10°~50°。场地周边冲沟较发育，冲沟长度 1~5km，发育宽度 100~400m，纵坡坡度 15°~55°。该场地植被较少，主要为灌木林，布置 有 13 台风电机组即 LB48~LB60#(见图 4-9)。 图 4-5 图 4-7 1~17#机位地形地貌图 3740#机位地形地貌图 92 图 4-6 18~36#机位地形地貌图 图 4-8 41~47#机位地形地貌图 图 4-9 48~60#机位地形地貌图 3）交通运输条件 德昌县交通条件较好，成昆铁路、G5 京昆高速公路和 G108 国道纵贯德昌县；场区内 有 Y040、Y041 乡道及通村公路通过。大件物品经 G5 京昆高速行驶至德昌县境内，由黄 水收费站出高速在经 G108 行驶 10.37km 至麻栗镇，再经麻栗镇福隆新村、火烧村、团山 村，即可到达风电场 LB1#风机附近。Y040 及 Y041 乡道贯穿本工程南北部，风电场内可 利用 Y040 和 Y041 乡道到达场南北部各机位附近，场内道路自现有乡道接线至各机位。 现有乡道路面为沥青或混凝土路面，通村公路多为碎石路面。现有道路部分路段弯道较多， 需对其改扩建以满足大件运输需要。总体来说，场外交通运输条件相对便利。 4）风能资源情况 现阶段腊巴山风电场区域内共有测风塔 10 座，其中主山脊由北至南分布有 6224#、 6225#、0864#、0704#以及 0778#测风塔；腊巴山西侧沿雅砻江河谷支脉由北至南分布有 0840#、7064#、0660#以及 9385#测风塔；主山脊与河谷支脉过渡地带分布有 0703#测风塔。 测风塔分布地理位置示意图见图 4-10，测风塔基本情况见表 4-8 到 4-12。 表 4-8 0660#和 0703#测风塔基本情况表 测风塔名称 0660# 0703# 海拔高度(m) 2392 2494 地理 坐标 纬度 N 27°25'46.62" N 27°28'2.34" 经度 E 102°0'52.80" E 102° 2'54.96" 记录通 风速 30m/50m/70m/80m 30m/50m/70m/80m 93 道/高度 (m) 风向 30m/80m 30m/80m 气温 10m 10m 气压 7m 8m 记录 时段 起 2015 年 10 月 1 日 00:00 2015 年 10 月 1 日 00:00 迄 2017 年 11 月 24 日 23:50 至今 采用 时段 起 2015 年 12 月 1 日 00:00 2015 年 12 月 1 日 00:00 迄 2016 年 11 月 30 日 23:50 2016 年 11 月 30 日 23:50 表 4-9 测风塔名称 海拔高度(m) 0704#和 0778#测风塔基本情况表 0704# 3323 0778# 3344 纬度 N 27°29'26.64" N 27°23'27.18" 经度 E 102° 5'38.40" E 102° 3'47.94" 风速 30m/50m/70m/80m 30m/50m/70m/80m 风向 30m/80m 30m/80m 气温 10m 10m 气压 8m 8m 记录 时段 起 2015 年 10 月 1 日 00:00 2015 年 10 月 1 日 00:00 迄 2017 年 9 月 12 日 4:20 至今 采用 时段 起 2015 年 12 月 1 日 00:00 2015 年 12 月 1 日 00:00 迄 2016 年 11 月 30 日 23:50 2016 年 11 月 30 日 23:50 地理坐 标 记录通 道/高度 (m) 表 4-10 0840#和 0864#测风塔基本情况表 测风塔名称 0840# 0864# 海拔高度(m) 2232 2917 纬度 N 27°31'58.38" N 27°31'36.48" 经度 E 102°1'27.12" E 102°4'51.48" 风速 30m/50m/70m/80m 30m/50m/70m/80m 风向 30m/80m 30m/80m 气温 10m 10m 气压 7m 7m 记录 时段 起 2015 年 11 月 5 日 00:00 2015 年 11 月 5 日 00:00 迄 2017 年 1 月 2 日 23:50 2017 年 2 月 28 日 23:50 采用 时段 起 2015 年 12 月 1 日 00:00 2015 年 12 月 1 日 00:00 迄 2016 年 11 月 30 日 23:50 2016 年 11 月 30 日 23:50 地理 坐标 记录通 道/高 度(m) 94 表 4-11 测风塔名称 海拔高度(m) 7064#和 9385#测风塔基本情况表 7064# 9385# 2483 2781 纬度 N 27°28'57.27" N 27°21'53.10" 经度 E 102°0'58.62" E 102°0'31.02" 风速 15m/30m/50m/70m/80m 10m/50m/70m/80m 风向 15m/80m 10m/80m 气温 10m - 气压 7m - 记录 时段 起 2014 年 6 月 12 日 00:00 2015 年 4 月 5 日 00:00 迄 2017 年 4 月 3 日 23:50 至今 采用 时段 起 2015 年 12 月 1 日 00:00 2015 年 12 月 1 日 00:00 迄 2016 年 11 月 30 日 23:50 2016 年 11 月 30 日 23:50 地理 坐标 记录通 道/高 度(m) 表 4-12 6224#和 6225#测风塔基本情况表 测风塔名称 6224# 6225# 海拔高度(m) 2993 2663 纬度 27°32'43.9296" 27°34'48.0612" 经度 102°6'11.7108" 102°8'14.0244" 风速 10m/30m/50m/70m/90m/100m 10m/30m/50m/70m/90m/100m 风向 10m/100m 10m/100m 气温 10m / 气压 8m / 记录 时段 起 2019 年 8 月 31 日 00:00 2019 年 9 月 12 日 12:20 迄 2020 年 8 月 24 日 23:50 2020 年 8 月 24 日 23:50 采用 时段 起 2019 年 8 月 31 日 00:00 2019 年 9 月 13 日 00:00 迄 2020 年 8 月 24 日 23:50 2020 年 8 月 24 日 23:50 地理 坐标 记录通 道/高 度(m) 测风塔 80m 高度风速及风功率密度年内变化曲线见下图： 95 0660#测风塔 80m 高度风速及风功率密度年内变化曲线 0703#测风塔 80m 高度风速及风功率密度年内变化曲线 0704#测风塔 80m 高度风速及风功率密度年内变化曲线 96 0778#测风塔 80m 高度风速及风功率密度年内变化曲线 0840#测风塔 80m 高度风速及风功率密度年内变化曲线 0864#测风塔 80m 高度风速及风功率密度年内变化曲线 97 7064#测风塔 80m 高度风速及风功率密度年内变化曲线 9385#测风塔 80m 高度风速及风功率密度年内变化曲线 6224#测风塔 100m 高度风速及风功率密度年内变化曲线 98 6225#测风塔 100m 高度风速及风功率密度年内变化曲线 各测风塔 80m 高度代表年平均风速及风功率密度日内变化见下列曲线图，从图中可 以看出，各测风塔中午 11、12 点钟风速开始加大，至下午 20、21 点钟风速最大，然后逐 渐减小，就总体情况看，0～12 点小，13～24 点大。 各测风塔 80m 高度风速、风功率密度各月平均日内变化曲线见下图图。从各月变化情 况看，夏季日内变化相对较小。 99 各测风塔平均风速及风功率密度全年日内变化曲线图 100 0660#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 101 102 0703#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 103 0704#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 104 105 0778#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 106 0840#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 107 108 0864#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 109 7064#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 110 111 9385#测风塔 80m 高度平均风速及风功率密度各月日内变化曲线图 112 6224#测风塔 100m 高度平均风速及风功率密度各月日内变化曲线图 113 6225#测风塔 100m 高度平均风速及风功率密度各月日内变化曲线图 114 各测风塔从风速分布看，0660#测风塔全年有效风速 3.0m/s～25m/s 小时数为 6604h， 占全年的 75.2%，其中 11m/s～20m/s 时数为 544h，占全年的 6.2%；0703#测风塔全年 有效风速 3.0m/s～25m/s 小时数为 5846h，占全年的 66.6%，其中 11m/s～20m/s 时数为 307h，占全年的 3.5%；0704#测风塔全年有效风速 3.0m/s～25m/s 小时数为 7616h，占全 年的 86.7%，其中 11m/s～20m/s 时数为 1028h，占全年的 11.7%；0778# 测风塔全年有 效风速 3.0m/s～25m/s 小时数为 7647h，占全年的 87.1%，其中 11m/s～20m/s 时数为 1328h， 占全年的 15.1%；0840#测风塔全年有效风速 3.0m/s～25m/s 小时数为 6947h，占全年的 79.1%，其中 11m/s～20m/s 时数为 1298h，占全年的 14.8%；0864#测风塔全年有效风速 3.0m/s～25m/s 小时数为 7049h，占全年的 80.2%，其中 11m/s～20m/s 时数为 375h，占 全年的 4.3%；7064#测风塔全年有效风速 3.0m/s～25m/s 小时数为 7634h，占全年的 86.9%，其中 11m/s～20m/s 时数为 1512h，占全年的 17.2%；9385#测风塔全年有效风速 3.0m/s～25m/s 小时数为 7430h，占全年的 84.6%，其中 11m/s～20m/s 小时数为 282h， 占全年的 3.2%。6224#测风塔全年有效风速小时数为 3.0m/s~25m/s 小时数为 7966h，占 全年的 90.1%，其中 11m/s~20m/s 小时数为 1297h，占全年的 14.8%。6225# 测风塔全 年有效风速小时数为 3.0m/s~25m/s 小时数为 7710h，占全年的 87.8%，其中 11m/s~20m/s 小时数为 1588h，占全年的 18.1%。 总体来看，本风电场无破坏性风速分布，有效风速时段较长，有利于风电机组运行。 各测风塔 80m 高度风速和风功率密度分布直方图如下： 0660#测风塔 80m 高度风速和风功率密度分布直方图 115 0703#测风塔 80m 高度风速和风功率密度分布直方图 0704#测风塔 80m 高度风速和风功率密度分布直方图 0778#测风塔 80m 高度风速和风功率密度分布直方图 116 0840#测风塔 80m 高度风速和风功率密度分布直方图 0864#测风塔 80m 高度风速和风功率密度分布直方图 7064#测风塔 80m 高度风速和风功率密度分布直方图 117 9385#测风塔 80m 高度风速和风功率密度分布直方图 6224#测风塔 100m 高度风速和风功率密度分布直方图 6225#测风塔 100m 高度风速和风功率密度分布直方图 根据以上测风塔长期的监测数据，并根据《风电场风能资源评估方法》（GB/T 18710-2002）中规定的方法计算场址处多年平均空气密度、平均风速和风功率密度等参数， 综合判定本风电场区域风功率密度等级为 1~2 级，属风能资源可开发区域。且本风电场无 118 破坏性风速分布，有效风速时段较长，有利于风电机组运行。 综上所述，本风电场风能资源条件较好，无破坏性风速，盛行风向稳定，其风能资源 具备一定开发价值。本项目场址区域内的测风塔分布情况见下图。 图 4-12 项目场址区域内的测风塔分布图 （2）选址与环境保护的合理性分析 本工程场址位于四川省凉山彝族自治州德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道 境内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉的山地上，地理坐标介于东 经 102°1′19.443″~102°9′35.683″，北纬 27°25′2.129″~27°34′55.778″之间， 场址中心坐标为东经 102°4'45.853"，北纬 27°27'16.972"，海拔高程范围在 2200m~3400m 119 之间。规划建设 60 台单机容量为 3.2MW 的风电机组（含 60 台箱变）分布在规划场址中 的 5 条山脊山。 根据各风机机位外环境关系分析，本项目拟建设的 60 台风电机组周边 200m 范围内无 居民、医院、学校等环境敏感目标，且经林草局核查，各机位选址不涉及基本农田、基本 草原、国家公益林的占用。同时，本项目规划风电场场址红线范围内不涉及旅游景点、自 然保护区、风景名胜区，不涉及生态保护红线、集中式饮用水水源保护区、军事设施、已 批复的文物保护区等环境敏感区。并经查询，本工程永久占地范围内不涉及重要矿产资源 的压覆以及不与已查明的矿产地、矿业权、地勘基金项目规划用地重合。 2020 年 12 月 17 日凉山州德昌生态环境局出具了《关于对四川凉山州德昌县腊巴山风 电场工程区是否涉及生态红线和城镇饮用水源保护区的回复》明确本项目范围不在德昌县 已划定发布的生态保护红线范围内且不在德昌县已划定的乡镇集中式饮用水水源地保护 区内； 2020 年 12 月 24 日德昌县自然资源局出具了《关于德昌风电开发有限公司关于申请核 实四川凉山州德昌县腊巴山风电场工程选址区是否涉及永久基本农田的函》的复函 （[2020]-254），经德昌县自然资源局核实明确本项目选址区不占用永久基本农田； 2020 年 11 月 13 日德昌县文化广播电视和旅游局出具了《关于申请核实四川凉山州德 昌县腊巴山风电场工程选址区是否涉及旅游风景名胜区、规划旅游区等事宜的复函》明确 本项目选址区内不涉及已批复划定的旅游规划区、文物古迹所在地； 2020 年 12 月 8 日德昌县自然资源局出具了《关于核实德昌县腊巴山风电场工程选址 区是否涉及违法违规用地等事宜的回函》明确本项目选址区域内暂未发现存在违法违规用 地行为和信访事件； 2021 年 5 月 28 日德昌县林业和草原局出具了《德昌县林业和草原局关于哨房梁子至 菜地梁子森林草原防灭火通道建设项目使用林地的批复》），防火通道占用林地 71.2770 公顷，其中国有林地 50.8614 公顷，集体林地 20.4156 公顷，用于哨房梁子至菜地梁子森 林草原防灭火通道建设，占用林地性质为直接为林业生产服务的设施用地。本项目利用防 火通道作为风电机组建设和进场道路。 2021 年 5 月 31 日德昌县林业和草原局出具了《关于核实四川凉山州德昌县腊巴山风 电场工程设计自然保护地的复函》（德林函[2021]108 号）明确经该局工作人员核实，本 项目未涉及德昌县境内的自然保护区； 2021 年 6 月 1 日德昌县自然资源局经过核实并出具了《关于四川凉山州德昌县腊巴山 风电场工程是否涉及生态保护红线事宜的情况说明》（[2021]-124）明确本项目工程范围 与 2020 年四川省下发的德昌县生态保护红线范围不重叠，并出具了本项目拟建风力发电 机位置与德昌县生态保护红线的位置关系图； 120 2021 年 6 月 18 日德昌县人民武装部出具了《关于德昌县腊巴风电场项目工程范围内 军事设施情况的复函》明确本项目工程范围内没有军事设施； 2021 年 6 月 22 日德昌县文化广播电视和旅游局出具了《关于核乍得昌县腊巴山风电 场项目境内风机位是否涉及地上、地下保护文物及宗庙的复函》明确本项目机位用地范围 （永久占地）不涉及德昌县已批复划定的文物保护区所在地； 综上，本项目不涉及自然保护区、风景名胜区、生态保护红线、城镇集中式饮用水水 源保护区、军事设施以及地上地下文物等环境敏感区，各风机周边 200m 范围内无居民、 医院、学校等环境敏感目标项目，且拟选场址区域风能资源分布、地形、地貌和地质环境 均适宜风电场的建设。故，本项目选址不论从工程建设环境方面还是环境保护方面，选址 均合理。 （即：本项目属于不涉及环境敏感区的总装机容量为 19.2 万千瓦的陆上风力发电） 121 五、主要生态环境保护措施 （1）施工期水环境保护措施 施工期废水主要是施工废水和施工生活污水。 施工废水主要来自各混凝土拌和系统产生的设备冲洗废水，在拟设置的 3 个混凝土拌 和区均设置 2 个矩形沉淀池交替使用，每台班末的冲洗废水排入其中一个沉淀池内，静置 沉淀后上清液重复使用，沉淀时间达 6 小时以上，其冲洗后的废水排入另一沉淀池以备下 一班使用。单座沉淀池大小为 2.0m（长）×1.5m（宽）×1.5m（高），池的出水端设计为活 动式，便于清运和调节水位。混凝土拌和站冲洗废水处理流程见下图。 图 5-1 混凝土拌和系统废水处理工艺流程图 施工期 施工生活污水是施工人员产生的，工地上施工高峰人员为 760 人，每天人均用水按 80L 生态环 计，污水排放系数取 0.8，高峰废水产生量达 48.64m3/d。本项目工程区拟设置 3 个临时施 境保护 措 施 工场地区，环评要求：每处临时施工场地设置 1 个有效容积为 25m3 的化粪池，共 3×25m3， 用于收集和简单处理项目施工生活废水，定期清掏用于林地施肥，不外排。施工结束后及 时对化粪池进行拆除、回填和地表恢复。 （2）施工期大气环境保护措施 施工期间产生的废气主要为临时堆土场、裸露场地的风力扬尘，建筑垃圾的搬运扬尘， 土石方挖填扬尘及物料运输所产生的道路扬尘，以及机械设备运行时产生的尾气。 1）施工扬尘治理措施 为防治施工扬尘对大气环境的污染，环评要求：施工期施工单位应注意文明施工，定 期洒水，及时清扫地面尘土，并严格管理产生扬尘的机械设备，基础设施工程建设时应加 安全网，将扬尘的影响减少到最低。参考已建成风电场工程的经验，施工期间尽可能实施 施工区封闭管理，并采取一下扬尘治理措施： A-结合本工程实际情况，在距离周边居民较近的道路施工时，施工路段应设置符合要 求的防尘围档并及时采取洒水降尘措施，合理规划施工时序，尽量避免在大风天气进行土 石方的开挖和回填。 B-施工车辆运输采用彩条布封闭，避免沿途洒落尘土，同时对车辆进行冲洗。 122 C-施工过程堆放的渣土必须有防尘措施并及时清运；建筑材料应存放在临时库内，或 加盖苫布，防止风致扬尘。 D-施工场地及车辆运输道路要及时洒水降尘。 E-竣工后要及时清理平整场地、及时实施地面绿化措施。 F-道路施工开挖的边坡、风机吊装平台施工的临时堆土以及施工期表土剥离后的裸露 地表及时采用密目防尘网及时进行遮盖。 同时，在建设工地现场可参考执行关于扬尘整治的“六必须”、“六不准”，即必须打围 作业、必须硬化道路、必须设置冲洗设施、必须湿法作业、必须配齐保洁人员、必须定时 清扫施工现场；不准车辆带泥出门，不准运渣车辆冒顶装载、不准高空抛撒建渣、不准场 地积水、不准现场焚烧废弃物。 施工期采取以上遮盖、喷雾洒水、封闭运输、施工作业区围挡，并及时对道路边坡进 行植被恢复等措施后，可使施工厂界排放的颗粒物满足《大气污染物综合排放标准》 （GB16297-1996）中无组织排放监控浓度限值标准。 2）施工机械设备尾气治理措施 施工期间，使用机动车运送原材料、设备以及建筑机械设备的运转，均会排放一定量 的机械燃油废气，其特点是排放量小，且属间断性无组织排放。 对于施工期机械设备运转产生的尾气，由于施工场地开阔，扩散条件良好，只要施工 方加强管理，施工废气对环境的影响相对较小，不会对周边居民产生明显影响。为确保施 工机械尾气对环境的影响降至最小，环评要求施工单位针对机械设备采取一下措施： A-加强施工机械的保养维护，提高机械的正常使用率。 B-加强对机械、车辆的维修保养，禁止以柴油为燃料的施工机械超负荷工作，减少烟 度和颗粒物排放。 C-动力机械多选择使用电动工具，严格控制内燃机械的使用，场内施工内燃机械(如铲 车、挖掘机、发电机等)安置有效的空气滤清装置，并定期清理。 D-禁止使用排放超标的车辆和施工机械设备。 （3）施工期声环境保护措施 施工期产生的噪声具有阶段性、临时性和不固定性。施工期噪声主要来自施工机械； 同时由于建筑施工多采用大型车辆，其噪声级也较高。施工期间的主要设备的噪声值见下 表： 表 5-1 施工期间主要噪声设备噪声值 （单位：dB（A）） 施工设备名称 距声源 5m 施工设备名称 距声源 5m 电动挖掘机 轮式装载机 推土机 各类压路机 80~86 90~95 83~88 80~90 重型运输车 静力压桩机 商砼搅拌车 空压机 82~90 70~75 85~90 88~92 123 施工期的噪声影响是短期的，项目建成后，施工期噪声的影响也就此结束。但是由于 施工机械均为强噪声源，施工期间噪声影响范围较大，因此必须采取以下措施，严格管理： ①施工单位必须在工程开工 15 日以前在项目所在地公开工程项目名称、施工场所和期 限、建筑施工机械可能产生的环境噪声值以及所采取的环境噪声污染防治措施情况。并提 前向项目区周边居民说明项目概况及施工期可能带来的影响，取得周围居民的谅解。 ②施工车辆特别是重型运载车辆的运行线路和时间，应尽量避开噪声敏感区域和噪声 敏感时段。进出车辆要合理调度，明确线路，使行驶道路保持平坦，减弱车辆的颠簸噪声 和产生振动。加强施工区域交通管理，避免因交通堵塞增加车辆鸣号。 ③施工期将高噪声设备尽量远离住户，并对施工人员配备防噪耳塞等防噪设施。 ④本项目施工区域 200m 范围内无居民居住，项目进场道路需经过麻栗镇通村公路，可 能涉及该道路两侧的居民，施工期禁止夜间（22:00-6:00）通过进场道路运输大型设备，减 轻设备设施运输噪声对进场道路沿线居民的影响。同时，施工过程中应做到文明施工，并 加强跟周边居民沟通，提前向项目区周边居民说明项目概况及施工期可能带来的影响，取 得周围居民的谅解。 项目施工噪声来源于道路修建、场地平整、基础开挖、设备安装等过程机械设备的运 行、车辆运输、设备撞击敲打等。可分为机械噪声、施工作业噪声和施工车辆噪声。机械 噪声主要由推土机、挖掘机、打夯机、运输车辆及各类加工机械造成，多为点声源，单体 声级一般均在80dB(A)以上；施工作业噪声主要是零星的敲打声、机械的撞击声、吆喝声等， 多为瞬间噪声。施工车辆噪声属交通噪声。对声环境影响最大的是机械噪声。 施工机械设备的运转将影响施工场地周围声环境质量，项目施工机械噪声主要来源于 风机基础施工、箱变基础施工及施工场地，不同阶段设备类型、数量及位置均不固定，评 价预测距各噪声源在不同距离处的噪声影响值。 预测模式 Lp(r)=Lp(r0)-20lg(r/r0) 式中：Lp(r) ——距离声源r处的倍频带声压级，dB(A)； Lp(r0) ——参考位置r0处的倍频带声压级，dB(A)； r0 ——参考位置距离声源的距离，m； r——预测点距离声源的距离，m。 预测结果见表5-2。 5-2 距机具距离 施工机具 电动挖掘机 主要施工机械噪声影响预测 单位：dB（A） 10m 20m 50m 100m 150m 200m 250m 300m 400m 66.0 60.0 52.0 46.0 42.5 40.0 38.0 36.5 34.0 124 轮式装载机 75.0 69.0 61.0 55.0 51.5 49.0 47.0 45.5 43.0 推土机 68.0 62.0 54.0 48.0 44.5 42.0 40.0 38.5 36.0 各类压路机 70.0 64.0 56.0 50.0 46.5 44.0 42.0 40.5 37.0 重型运输车 70.0 64.0 56.0 50.0 46.5 44.0 42.0 40.5 37.0 静力压桩机 55.0 49.0 41.0 35.0 31.5 29.0 27.0 25.5 23.0 商砼搅拌车 70.0 64.0 56.0 50.0 46.5 44.0 42.0 40.5 37.0 空压机 72.0 66.0 58.0 52.0 48.5 46.0 44.0 42.5 40.0 从表 5-2 中可知，施工期昼间在距施工点 50m 处，施工噪声能满足《建筑施工场界环 境噪声排放标准》（GB12523－2011）的昼间标准限值要求；夜间在距施工点 150m 处，施 工噪声能满足《建筑施工场界环境噪声排放标准》（GB12523－2011）的夜间标准限值要 求。采取有效措施对施工噪声进行控制后，会将本项目施工噪声对周围环境的影响控制在 最低水平，施工期的噪声影响随施工期结束而消失，对区域声环境的影响较小。 （4）施工期固体废物处置措施 本项目产生的固体废物主要为施工期损坏的材料、组件、建筑垃圾和施工人员产生的 生活垃圾以及为完全回填的废弃土石方。施工期损坏的材料，不能随意丢弃，由该组件的 生产厂家进行回收，其余施工过程中发现的损坏材料由施工单位收回。施工建筑垃圾主要 包括砂石、石块、碎砖瓦、废木料、废金属、废钢筋等杂物，分类收集后能够回收利用的 回收利用，不能回收利用的堆放于指定地点，由施工方统一清运。施工人员产生的生活垃 圾量较少，项目产生的生活垃圾集中收集后运至环卫部门指定生活垃圾处理场集中处理。 同时项目配套设置 6 个弃渣场用于堆存项目施工期产生的废物土石方。 工程建设中能够尽可能利用开挖土方，将开挖土石方首先考虑作为回填料使用，对于 减少工程弃土及占地面积，降低工程投资和减少新增水土流失量有积极的意义。在本工程 中，在进行土石方平衡时应从总体上遵循挖填平衡的原则，在下阶段应优化竖向设计，使 相同或不同功能分区的土石方之间通过调配尽量综合利用，以减少弃渣、节约弃渣占地面 积，节省弃土处理的措施费用。同时由于各工程开挖、回填施工时序的不同，项目在建设 过程中还要加强临时堆土的防护措施设计。 日常加强施工机具的维护保养，杜绝施工机具漏油，制定机具定期检修制度，防止设 备跑冒滴漏。如因漏油到地面应及时做好清理工作，清理油泥作为危废交有资质单位处理。 环评要求：施工方应在尽可能短的时间内完成开挖、排管、回填工作；在土方调动过 程中，应该合理调用土石方，尽量减少水土流失和扬尘产生对环境的污染。本项目根据建 设产生的弃土状况，规划了 6 座弃渣场，弃方主要来源于风机和箱变基础、吊装平台场平、 道路工程、升压站场平后无法综合利用的土石方。渣场必须遵循“先拦后弃”原则。 采取以上措施后，本项目施工期产生的固体废弃物均可得到合理的处置，不会造成二 125 次污染。 （5）施工期水土流失防治措施 凉山州德昌县腊巴山风电场工程位于德昌县铁炉镇、黑龙潭镇、麻栗镇和德州街道境 内，腊巴山主山脊北段、中段及西侧沿雅砻江河谷延伸支脉，其中心地理坐标为东经 102°4'45.85"，北纬 27°27'16.97"。风电场海拔范围在 2200m～3400m 之间。本工程为新建 点线综合型建设类项目，腊巴山风电场建设规模 192MW，拟安装单机容量为 3200kW 风电 机组，共计 60 台，其中轮毂高度为 93.5m，叶轮直径为 155m，并新建一座 220kV 升压站。 本工程集电线路拟采用架空导线与地埋电缆相结合的方案，通过 13 回集电线路分别输送至 220kV 升压站 35kV 配电装置室。工程设置 6 座弃渣场，3 处施工临时设施场地。并修复治 理现有防火通道作为风电场进场道路。 本工程为建设类、点线结合类型项目，根据《全国水土保持区划（试行》）（办水保 〔2012〕512 号），项目所在的凉山州德昌县属于西南岩溶区，水土流失防治标准执行西 南岩溶区一级标准：水土流失治理度 97%，土壤流失控制比 0.85，渣土防护率 92%，表土 保护率 95%，林草植被恢复率 96%，林草覆盖率 21%。 根据本工程特点，水土流失防治措施按不同的功能区分别进行。本工程水土流失防治 分区为风电机组工程区、升压站工程区、交通道路工程区、架空线路工程区、施工临时设 施区和弃渣场区。主体工程以临时措施、植物措施与永久措施相结合。各防治区所采取的 水土保持措施及主要工程如下： 1）风电机组工程区防治措施 工程措施： 1）草甸及表土剥离（方案新增） ①表土剥离 风电机组（含箱变、吊装平台）及周边吊装平台占地类型为有林地、草地，施工结束 后对 60 台坡地风电机组（含箱变、吊装平台）回填区要采取撒播灌草的方式进行绿化，因 此，在施工前需进行表土剥离，剥离面积 9.60hm2，剥离厚度 10cm～20cm，共计剥离表土 量 1.44 万 m3，剥离的表土就近堆放于吊装场地工程占地范围内，堆放高度不超过 3.0m。 ②草甸剥离 对 39#～50#风电机组（含箱变、吊装平台）占地区域内的草甸进行剥离，草甸的剥离 采取人工剥离方式，按 30cm 的正方形块进行剥离，草甸剥离范围约 2.40hm2，草甸厚度约 5cm，为保证草甸成活率，继续剥离草甸下营养土层 10cm，总剥离厚度为 15cm，剥离草甸 2.40hm2、剥离表土 0.24 万 m3；安装工程结束后，及时将剥离的草甸（表土）回覆于开挖 区域，并进行疏松，草甸直接满铺种植于地表，缝隙间需覆土，以利保墒，提高成活率。 2）草甸及表土回覆（方案新增） 风电机组安装结束后，对风电机组（含箱变、吊装平台）扰动地表（含边坡面积）进 126 行表土回覆，回覆面积 11.36hm2，覆土厚度 10cm～20cm，回覆盖面积表土回覆共计 1.91 万 m3。 39#～50#风电机组（含箱变、吊装平台）占地范围经表土覆盖后，采取回铺草甸的方 式恢复工程区植被，草甸回铺的面积为 2.40hm2，草甸来源为施工前剥离的草甸。 3）土地整治（方案新增） 绿化覆土后进行推高填低、疏松平整、人工捡拾大块的石头及废弃物等方法进行土地 整治，以便进行植被建设，共计土地整治面积（含边坡面积）11.36hm2。 4）浆砌石排水沟（主体已有） 风电机组施工场地位于山顶或山脊，场平时形成部分边坡，为了避免周围区域汇水对 风电机组施工吊装场地造成影响，本方案在风电机组施工吊装场地挖方边坡坡脚位置布置 排水沟，用于排除场地内的雨水。排水沟为矩形断面，高 30cm，宽 40cm，浆砌石衬砌 20cm。 经估算，布置排水沟 2700m（单位长度开挖土石方 0.40m3，浆砌石 0.28 m3）。排水沟出口 与周边道路排水沟相接，排入自然沟道。 植物措施： 1）撒播草籽（方案新增） 在表土回覆后的区域进行撒播灌草以恢复植被，3000m 海拔以下拟选用白羊草和黑麦 草，3000m 海拔以上选用披碱草等草种混播，撒播密度为 100kg/hm2，绿化面积约 9.60hm2， 撒播草籽 960kg，对撒播植草区域进行抚育管理，浇水、补植等，提高植被的成活率。 2）栽植高山杜鹃（方案新增） 吊装平台施工完成后，平台顶部较为平整，对顶部土地整治后，即进行灌木栽植，灌 木选用高山杜鹃，每株间距 2m×2m，每个平台拟栽植 300 株，共计栽植高山杜鹃 18000 株。 临时措施： 1）草甸土养护（方案新增） 在堆存的草甸及其下表层土下面铺设塑料布，防止水分迅速流失，又能隔离原地貌， 减少破坏；挖取的草甸不宜叠放过高，应平整铺放，草甸与草甸的接缝处用掘取草甸后的 浮土填塞，填塞时，草甸与草甸之间一定要塞实，以保证草甸间生态的链接和防止水分蒸 发；草甸移植后，应根据草甸的成活和生长情况，定时浇水，堆存时间不宜超过半年。由 于剥离草甸（表土）堆放时，为了提高草甸成活率，土体表面用密目网遮盖，考虑可重复 利用，需塑料布 5000.0m2，密目网 5424.0m2。 2）土袋拦挡（方案新增） 该工程区剥离的表土和基础回填土全部堆放在就近的平台场地内。平台场地共计剥离 表土 1.68 万 m3，平均堆高 3.0m，单处表土堆场占地 0.01hm²，表土堆积体坡脚采用土袋挡 墙挡护，风机基础回填量 5.65 万 m3，平均堆高 3m，单处回填土堆场占地 0.04hm2，回填土 127 堆积体坡脚采用土袋挡护，土袋挡墙沿堆土场周边设置，土袋呈梯形堆放，高 0.8m，上底 宽 0.6m，下底宽为 1.0m，单处土袋堆放长度为 120m（土袋填筑、拆除量 76.80 m3），60 处吊装场地区需设土袋挡墙 7200m（土袋填筑、拆除量 4608.0 m3）。 3）防雨布遮盖（方案新增） 吊装平台场平后，开挖形成大规模裸露坡面，应采取一定的防护措施，同时为减少因 大风、暴雨等天气对堆存于吊装平台内的土方引起的水土流失，全部铺盖防雨布进行临时 覆盖。由于 60 台风机基础不是同时施工，而是分批进行，因此防雨布可以重复利用，经估 算，临时堆土遮盖需防雨布 27120.0 m2，裸露边坡防雨布覆盖约 10000.0 m2，总计需防雨布 37120.0 m2。 2）升压站工程区防治措施 工程措施：①表土剥离，对升压站区占地内的林草地进行表土剥离，剥离面积约 1.02hm2，剥离厚度 20cm，共剥离表土 0.20 万 m3。表土剥离后，临时堆放在升压站绿化区 域地，用于后期站内及周边绿化覆土。表土剥离于工程开挖前进行剥离。②表土回复，施 工后期，对升压站内绿化区域及周边施工扰动可开展植被恢复的区域进行覆土，平均覆土 30cm，覆土面积 0.27hm2，经统计，升压站区覆土共 0.08 万 m3。表土回复计划于实施植被 前进行。 植物措施：升压站区域内除了建构筑物和硬化地面外及对厂区建筑物四周及空闲场地 均进行撒播植草，恢复植被，绿化面积 0.27hm2，草种选用水土保持效果良好的高羊茅及狗 牙根混播草种。在绿化覆土后即进行实施。 临时措施：①土袋拦挡，升压站工程区共计剥离表土 0.20 万 m3，剥离的表土中后期 需利用 0.08 万 m3 堆放于升压站工程区绿化区域内，其余运至 2#弃渣场堆放，用于弃渣场 植被恢复覆土。本工程区需布设土袋挡墙 106m。在表土堆存期间进行实施。②防雨布遮盖， 升压站工程区各建筑物在修建过程中将形成大量的土质或松散土石基础开挖面，为了避免 降雨对施工开挖面的直接冲刷，采用防雨布对建筑物基础开挖面进行临时压盖，需防雨布 6600m2。在升压站开始开挖期间即进行实施。③土质排水沟，施工单位对升压站建设场地 内布设了临时土质排水沟，排水沟出口与自然沟道衔接，有利于排除场地内的汇水，排水 沟边坡坡比 1：0.5～1：1，底宽在 0.3～0.4m 之间，沟深 0.4～0.5m 之间，临时排水沟共计 450m。在升压站开挖期间即进行实施。，④沉砂池沿着临时排水沟布设土质沉砂池 3 个， 沉砂池规格 2.0m×1.0m×1.0m，场地内的雨水经过临时沉砂后排入周边已有自然沟渠之中。 在升压站开始施工时即进行实施。 3）交通道路工程区防治措施 工程措施： 1）排水设施（主体已有） 为防止冲刷，且经久耐用，排水沟、沉沙池等采用 M7.5 浆砌石砌筑。水沟纵坡一般与 128 路线纵坡一致，或单独设计，尽量≥0.5%，断面形式采用矩形。路基排水根据《公路路基 设计规范》（JTGD30-2015）和《公路排水设计规范》（JTG/TD33-2012）进行设计，设计 暴雨重现期 10 年。 在易冲刷路段、高挖边坡内侧等修建浆砌石排水沟，净空尺寸 0.5m×0.5m（B×H）， 3 3 壁厚 0.2m，浆砌石排水沟共计 6300m（单位长度开挖土石方 0.63m ，浆砌石 0.38m ）。在 集电线路布置段、地质稳固地段修建土质排水沟，土质排水沟底宽 0.4m，沟深 0.4m，边坡 坡比为 1:1，沟壁和沟底进行夯实处理，土质排水沟共计 76700m（单位长度开挖土石方 3 0.32m ）， 2）浆砌石沉沙池（方案新增） 方案在道路排水沟末端、落差较大的位置设置沉沙池，起到沉沙消能作用，沉沙池断 面为矩形，长×宽×高=1.50m×1.0m×1.0m，采用 M7.5 浆砌石砌筑墙面，厚 30cm，C20 砼 3 3 浇筑底板，厚 10cm，单个沉沙池工程量：开挖量 3.28m 、浆砌石砌筑量 1.78m 。初步估算， 共需设置沉沙池 160 个。 3）土地整治（方案新增） 对道路下边坡采取人工捡拾大块的石头及废弃物，人工翻松施肥，为植被恢复创造条 2 件，共计土地整治面积 25.61hm 植物措施：1）植草护坡（主体已有） 场内道路填方边坡采取撒播草籽恢复植被，3000m 海拔以下拟选用白羊草和黑麦草， 2 3000m 海 拔 以 上 选 用 披 碱 草 等 草 种 混 播 ， 种 植 密 度 为 100kg/hm ， 撒 播 植 草 绿 化 面 积 2 18.86hm ，草种共计 1886kg，对撒播灌草区域有序的进行抚育管理，浇水、补植等，提高 植被的成活率。 *2）三维网植草护坡（主体已有） 挖方边坡采用三维网植草护坡，三维网的主要作用是在边坡裸露的前提下，为了稳定 施工坡面，防止雨水冲刷，同时可以保护喷播的植物种子，防止给雨水冲走，从而达到保 证坡面的防护效果。植物恢复后，植物凭借发达的根系可以将坡面稳定。同时，随着三维 网的老化和降解，更有利植物于坡面的结合，可以达到更好的生物（植物）防护效果，共 2 采用三维网植草护坡 6.75hm 。 临时措施：1）防雨布遮盖（方案新增） 对道路路基下边坡裸露地表采用防雨布进行遮盖，可有效的减少大风、暴雨等引起的 水土流失，防雨布使用约 120000.0m2。 4）集电线路工程区防治措施 工程措施：①表土剥离，施工单位在施工场地布设时，对沟槽区域以及塔基破坏区域 进行了表土剥离，平均剥离 15～20cm，剥离面积 1.08hm2，共计剥离表土 0.22 万 m3。②土 地整治，施工结束后，对电缆沟施工场地、塔基占地区域进行土地平整，整治面积为 0.97hm2。 129 ③表土回复，施工结束后，对原剥离表土的风机占地区域进行表土回复，回复厚度 30～ 35cm，回复表土量 0.22 万 m3。 植物措施：对土地整治后的塔基工程以及地埋敷设的电缆沟槽回填及施工区域采取撒 播灌草的方式进行绿化，灌草种选用马桑、白羊草和黑麦草，混播比例为 1:1:1，按 10g/m2 进行撒播，撒播植草面积 0.97hm2 临时措施：①防雨布遮盖，施工过程中塔基及电缆沟槽开挖填筑将形成一定量的土石 边坡，为了避免大风、降雨对开挖填筑形成的边坡直接进行冲刷、吹蚀，拟采用防雨布对 开挖填筑形成的边坡进行临时覆盖，需防雨布 700m2。在场地施工开挖的时候即进行实施。 ②土袋拦挡，土袋挡墙主要用于剥离的表土的临时挡护，填筑的土石方就地取材，拦挡结 束后就地填筑处理。经估算，需布设土袋挡墙 880m，表土剥离后即进行实施。 5）施工临时设施区防治措施 工程措施：①表土剥离与回复，由于施工生产生活设施区会被土石方填筑占压且时间 较长，为保存施工生产生活设施设施区内的原始土地生产力，应在施工前期对区域内的表 层可利用土进行剥离、收集。本区共剥离表土 0.95 万 m3，施工期间运至就近弃渣场内临时 堆存。在施工前进行表土剥离，占用结束后进行回复。②土地整治，施工结束后，需对该 区内现布设的施工场地及时进行拆除，并对迹地进行清理，清除杂物，地表翻松，疏松地 表厚度不小于 30cm，经统计，土地整治面积 4.73hm2。 植物措施：施工结束后整治后的施工迹地采取撒播植草的方式恢复植被，撒播植草面 积 4.73hm²，草种选用 30％高羊茅+30％披碱草+40％多年生黑麦草混播，种植密度为 100kg/hm2。场地占用完成后即进行迹地恢复实施。 临时措施：①临时排水沟，施工临时设施内会临时堆存施工所用的堆存料、临时开挖 的土石方等临时堆体，在其周边设置临时排水沟。临时排水沟采用梯形，过水断面为 0.3×0.3m，两侧边坡 1:1，素土开挖并夯实，开挖的土方就近堆放在附近，施工结束后即时 回填。布设临时排水沟 500m。在施工开挖后即进行设施。②临时沉沙池，在临时排水沟出 口位置设置临时沉砂池，断面结构设计为矩形，接临时排水沟，内长 2.0m，宽 1.5m，深 1.5m，两端分别设进水口和排水口。施工场地共分为 3 块场地，共布设临时沉砂池 6 个。 ③土袋拦挡，临时拦挡采用土袋挡墙，主要用于剥离的表土的临时挡护，填筑的土石方就 地取材，拦挡结束后就地填筑处理，需布设土袋挡墙 280m。④防雨布遮盖，对于临时堆体， 在雨天应采取防雨布进行覆盖，共考虑铺防雨布 2200m2。临时拦挡与覆盖在表土剥离后即 进行实施。 6）弃渣场区防治措施 工程措施：①挡渣墙，6 个渣场的挡渣墙均采用重力式，根据弃渣场的地形和堆渣要 求，挡墙设计尺寸为：顶宽 0.5m，底宽 1.60m，墙高 4.0m，背坡 1∶0.1，面坡 1：0.6，墙 踵 0.5m，墙趾 1.0m，埋深 1.50m，共计布置挡墙 536.05m。（1#弃渣场挡渣墙沿坡脚布设， 130 计 66.32m；2#弃渣场挡渣墙沿坡脚布设，计 42.35m；3#弃渣场挡渣墙沿坡脚布设，计 157.93m；4#弃渣场挡渣墙沿坡脚布设，计 26.95m；5#弃渣场挡渣墙沿坡脚布设，计 48.24m， 6#弃渣场挡渣墙沿坡脚布设，共计 194.26m）。在弃渣前就应将挡渣墙建设实施。②截排 水沟，本工程各弃渣场排水系统采取坝顶截水沟和纵向排水沟相结合的方式进行布设，导 排渣场积水和坡面汇水。在各弃渣场周边设置截排水沟，截排水沟采用直角梯形断面，底 宽 0.4m，深 0.5m，坡比 1:1，采用浆砌块石衬砌，衬厚 0.3m，防护总长度 3171.17m，对采 取分级布设的弃渣场，在平台处设 2m 宽马道，在平台处内侧设马道截水沟，马道截水沟 为矩形断面，底宽 0.4m，深 0.5m，壁厚 0.3m，采用 M7.5 浆砌石砌筑，共计布设 1426.38m。 在弃渣完成后，开始修建坝顶及两侧纵向截排水沟，放坡完成后，再实施马道截水沟。③ 表土剥离，对弃渣场占地内的林草地进行表土剥离，剥离厚度约为 20cm。可剥离面积 18.4hm2，剥离表土 3.68 万 m3，在弃渣前先对原地貌进行剥离。④表土回复，在弃渣结束 后，将临时堆放在场地一侧的表土回复至弃渣场坡面及顶面。覆土厚度约为 10～30cm。经 统计，弃渣场区可绿化面积 18.4hm2，共回复表土 3.95 万 m3。⑤土地整治，堆渣结束后， 对渣场按分级坡比整治后，于坡面及坡顶进行土地整治后恢复植被。共需土地整治地表面 积 18.40hm2。在弃渣结束后，恢复绿化前进行整治。 植物措施：各弃渣场边坡及顶部经土地整治后，采取撒播植草的方式恢复植被，减少 水土流失，草种选用 30％高羊茅+30％披碱草+40％多年生黑麦草混播，种植密度为 100kg/hm2。实际绿化面积（含边坡绿化面积）18.40hm2。 临时措施：临时拦挡采用土袋挡墙，主要用于剥离的表土的临时挡护，填筑的土石方 就地取材，拦挡结束后就地填筑处理。经估算，需布设土袋挡墙 1600m；在雨天应采取防 雨布进行覆盖，共考虑铺防雨布 35000m2。在堆置临时土方时即可同步实施临时拦挡与覆 盖措施。 根据本工程特点，项目拟采取的水土保持措施见表 5-3，水土流失防治体系见图 5-2。 表 5-3 项目水土保持措施一览表 防治分区 防治措施 措施类型 风电机组及箱 变区 土袋挡护、密目网遮盖临时堆土 临时措施 表土剥离、覆土、土地整治 工程措施 土袋挡护、密目网遮盖 临时措施 种草绿化 植物措施 浆砌石截排水沟、排水管等站区排水系 统 工程措施 绿化 植物措施 表土剥离、覆土、土地整治 工程措施 土袋挡护、密目网遮盖、临时排水沟、 临时沉沙池 临时措施 集电线路区 升压站区 131 备 注 水保专项措 施 水保专项措 施 主体已有措 施 水保专项措 施 土质排水沟 吊装场地区 道路工程区 表土剥离、覆土、土地整治 工程措施 土袋挡护、密目网遮盖、临时排水沉沙 临时措施 植树种草 植物措施 浆砌石排水沟及沉沙池、DN500 波纹排 水管 工程措施 表土剥离、覆土、土地整治 工程措施 密目网遮盖挖方坡面、土袋及防护网拦 挡填方下边坡 临时措施 土袋挡护、密目网遮盖表土 施工临建区 弃渣场区 撒播灌草籽护坡 植物措施 表土剥离、覆土、土地整治、复耕 工程措施 土袋挡护、密目网遮盖、临时排水沟、 临时沉沙池 临时措施 撒播灌草籽 植物措施 表土剥离、覆土、土地整治 工程措施 浆砌石挡墙、排水沟、沉沙池 工程措施 土袋挡护、密目网遮盖 临时措施 撒播灌草籽 植物措施 本项目水土保持措施体系图如下： 132 水保专项措 施 主体已有措 施 水保专项措 施 水保专项措 施 水保专项措 施 图 5-2 本项目水土流失防治体系框图 （6）施工期对植被保护和恢复措施 ①施工前，对施工范围临时设施的布置要进行严格的审查，既少占草地、林地和耕地， 又方便施工。 ②严格按照设计文件确定征占土地范围，进行地表植被的清理工作，严格控制路基、 集电线路沟槽、风机平台、升压站的开挖施工作业面，避免超挖破坏周围植被。 ③新建道路尽量避绕植被覆盖度高的草地和林地，针对确实无法避绕的区域建议进行 植被移栽工作。 ④工程施工过程中，禁止将工程临时废渣随处乱排；场内运输车辆严格按照指定运输 道路行驶。 ⑤施工营地等临时建筑尽可能采用成品或简易拼装方式，尽量减轻对土壤及植被的破 133 坏。 ⑥对凡因风电场、升压站等永久占地施工破坏植被而造成裸露的土地应在施工结束后 立即整治利用，尽量采用当地土种进行植被补充，主要种植林木，保证项目建设后生物量 不减少，生态环境质量不降低。 ⑦永久占地处基础、电缆沟等开挖时，应将表层土与下层土分开，单独收集并保存表 层土，暂时堆放于临时表土堆场，用于今后的植被恢复覆土，以恢复土壤肥力；临时表土 堆场采取临时防护措施：设土袋挡护、拍实、表层覆盖草垫或苫盖纤维布等其它覆盖物。 对于在坡度大于 15°的地区放置风机的区域，施工时应及时在坡脚处设置草袋挡土墙挡护或 坡面种植草本植物等防护措施加以防护，以减少水土流失现象发生；在施工结束后，临时 占地应立即覆土恢复植被，采用当地土种进行植被恢复。 （7）施工期临时占地设置要求及恢复措施 建设单位在施工结束时对各类临时用地及时进行土地整治，地表植被恢复，施工营地、 施工便道等临时工程选址的环保要求如下： ①施工生活区和建材堆放场等临时用地应尽量在永久征地范围内使用。 ②为方便运输，风电场建设工程通常先修路再竖立风机。修路时的施工便道临时工程 应尽量利用原有乡村道路，施工运输车辆按照指定运输道路路线行驶，禁止加开新路肆意 碾压草场，减少对地表植被的破坏；同时注意做好路面洒水等防尘工作，减少扬尘影响。 临时用地应尽量缩短使用时间，用后及时恢复土地原来的功能，种植当地常见林木和 草本植物进行生态恢复。 ③应严格控制各类临时工程用地的数量，其面积不应大于设计给定的面积，禁止随意 的超标占地。 ④施工进度安排应紧凑合理，尽量缩短施工工期和地表的裸露时间；各施工片区的各 风机建设完成后，应及时对每个风机的吊装场地进行土地整治，恢复植被。 ⑤根据风电场风电机组的总体布局，场内交通运输线路在充分利用现有道路的情况下， 经布置需新建道路，采用碎石土路面，风电场施工完成后，在简易施工道路的基础上修建 的场内永久检修道路，路面为碎石土路面，单侧设排水沟。 （8）施工期对野生动物的保护措施 ①施工区域内禁止猎捕野生动物。 ②禁止在禁猎区毁巢、取卵、射猎，排放污水、废气，制造噪音以及实施其他破坏野 生动植物生存环境的行为。 ③禁止对不明或已知是野生植物的草来植物进行践踏、拔除。 ④任何队伍和个人发现下列情况，应当采取保护措施，及时报告当地林业行政主管部 门或其授权单位：发现受伤、病残饥饿、受困、迷途的野生动物，误捕国家和省重点保护 134 的野生动物。 ⑤尽量减少人员活动、施工噪音、灯光等对两栖类、爬行类、哺乳类动物的生活环境 有所影响。 ⑥在施工现场设置警示或提示牌，警示或提示施工人员在施工过程中发现有野生动植 物出没要自觉加以保护，并严禁伤害与猎杀施工区内的任何野生动植物。 ⑦进入各类机械开挖作业，做到放一段线挖一段路，绝不允许超放超挖，确保线内土 石块不向两边翻滚的措施，尽量减少对树木花草生态环境的破坏和对野生动植物的安全隐 患。 ⑧施工进场前，应加强对施工人员的生态环境保护的宣传教育工作，在工地及周边地 区，设立与环境保护有关的科普性宣传牌，包括生态保护的科普知识、相关法规、本项目 拟采用的生态保护措施及意义等。 ⑨严格按照设计文件确定征占土地范围，进行地表植被的清理工作；严格控制路基、 集电线路沟槽、风机平台、升压站的开挖施工作业面，避免超挖破坏周围植被，影响野生 动植物生存。 （9）外来物种入侵风险防范措施 施工结束后后临时用地进行植被恢复时选择项目区域原有并适生的草种及树种，并经 地方畜牧部门许可，以防止因当地物种演变及外来物种入侵而带来的生态风险。采取以上 措施后，本项目施工期生态风险可控。 （10）施工设计方案优化建议 本项目为风电开发项目，主要在高山地区新建风电场场内道路、风电机组机位支线道 路和风力发电机组，施工时序较长，且道路施工过程的开挖土方量较大。项目用地性质大 部分为临时用地，占地类型为林地和草地，施工结束后除保留一定宽度的风电机组检修道 路外，其余开挖地段均需进行生态恢复（主要为植被恢复，采用当地的易于存活的物种）。 为减少施工期的植被破坏和水土流失，环评要求：施工前首先对地面覆盖植被的表土 一同进行剥离，表土剥离工艺采用条带复垦表土剥离法，剥离厚度为 20cm-30cm，剥离表 土进行分区统一堆放和保护，用于施工结束后的场地植被恢复（由于剥离表土上生长着当 地的适应该区域的环境的特有物种及种子，利于后期的植被恢复，并可避免使用外来物种 的入侵）；施工期开挖的弃渣及时运至临时堆场进行堆放，禁制随意堆放在除规定的弃渣 场以外的其他区域；施工期，定期对运输道路进行洒水降尘，避免弃渣运输扬尘对环境的 影响。 135 （1）运营期水环境保护措施 营运期废水主要为运行管理人员生活污水，产生量 3.6m 3/d。生活污水经升压站 内化粪池+地埋式二级生化处理装置（处理规模为 5m 3/d）处理后用于站场绿化和周围 林地施肥，不外排。 （2）运营期大气环境保护措施 本项目运营期升压站设置的食堂油烟产生量为 25.47g/d，年产生油烟量为 9.30kg。环 评要求：220kV 升压站食堂配套设置 1 台油烟净化效率不低于 60%的油烟净化器，食堂油 烟经净化后由食堂所在建筑物的屋顶排放。则运营期升压站食堂油烟排放浓度为 1.41mg/m3 （按总风量 2400m3/h 计）。满足《饮食业油烟排放标准》（GB18483-2001）最高允许排放 浓度 2.0mg/m3 的要求。 （3）运营期对声环境保护措施 ①风电机组选用先进的低噪声机组，通过微观优化 38#、35#、33#机位，使该机位尽 量远离周边居民，并以各风机机位为中心划定 160m 噪声防护距离，今后不在该划定为噪 声防护距离内规划居民点、医院、学校、养老院等声环境敏感目标。 ②升压站的主变、配电装置、GIS、SVG 等选用符合环保要求的低噪声设备，并对各 设备采取基础减震、隔声措施，并进行优化合理布局，将主要噪声设备布置在场址西北侧， 运营期 生 态 环 远离东南侧站界外 30m 处的 1 户住户。 境 保 护 （4）运营期固体废物处置措施 措施 本项目运营期生活垃圾产生量为 5.48t/a，集中收集于办公场所设置的 4-6 个 360L 移 动式垃圾桶中，定期送环卫部门指定收集点统一处理；地埋式一体化二级污水处理设施污 泥产量约 0.1t/a，定期清掏并密闭送至至环卫部门指定收集点由环卫部门指定收集点统一处 理。 升压系统直流供电系统，更换的废旧铅酸蓄电池属于危险固废，平均产生量为 0.06t/a， 暂存于项目升压站内配套设置的蓄电池间，且必须由厂家回收，不得转卖。 项目各箱变、主变及风机维修过程产生的废变压器油、废润滑油润滑脂和废抹油布， 产生量分别为 400kg/a 、400kg/a 和 240kg/a，应及时送危废暂存间，定期交由资质单位处 置。 序号 1 2 固废名称 生活垃圾 生化污泥 3 废润滑油润 滑脂 4 废抹油布 5 废旧蓄电池 表 5-4 项目固废产生及排放情况 固废类别 产生量 处置措施 一般固废 5.48t/a 分类收集后定期交由德昌县环 卫部门统一处置 一般固废 0.1t/a 0.4t/a 危险废物 （HW08） 0.24t/a 危险废物（HW49） 136 0.06t/a 集中分类收集后，送升压站危 废暂存间，定期交由资质单位 处置 暂存于升压站设置的电池间暂 存，定期交由资质单位处置 集中分类收集后，送升压站危 6 废变压器油 危险废物（HW08） 0.4t/a 废暂存间，定期交由资质单位 处置 为进一步防范项目产生的危废对环境可能造成的污染将至最低，本次环评要求建设单 位进一步加强危险固废的管理要求如下：①危险废物不能与生活垃圾混合收集，应单独设 立收集装置；②在危险废物暂存间正面设立明显的危险废物标识，对不同类型的危废分类 收集；③危险废物集中收集后定期交有资质的危险废物处置单位回收，并对其进行安全处 置；④危废处置过程必须按照国家《危险废物转移联单管理办法》（1999 年 10 月 1 日） 执行。⑤按国家污染源管理要求对危险废物贮存设施进行监测；⑥必须做好危险废物的记 录，记录上须注明危险废物的名称、来源、数量、特性和包装容器的类别、入库日期、存 放库位、废物出库日期及接收单位名称。且记录和货单在危险废物回收后应继续保留三年； ⑦必须定期对所贮存的容器设施进行检查，发现破损，应及时采取措施清理更换。⑧项目 运营前需与具有相应危险废物运输和处置的单位签订收运和处置协议，确保运营期产生的 危险废物得到有效合理的处置，各危险废物收集和暂存过程中严格按照《危险废物贮存污 染控制标准》（GB18597-2001）及其修改单的标准（环保部 2013 年第 36 号）和《中华人 民共和国固体废物污染环境防治法(2020 修订)》等相关法律法规的要求进行处置，防治风 电机组维护和检修过程产生的固体废物污染环境，造成生态破坏。 此外，危险废物（废旧铅酸蓄电池）处置过程必须按照国家《危险废物转移联单管理 办法》（1999 年）执行，相关要求为：危险废物运输单位应当如实填写联单的运输单位栏 目，按照国家有关危险物品运输的规定，将危险废物安全运抵联单载明的接受地点，并将 联单第一联、第二联副联、第三联、第四联、第五联随转移的危险废物交付危险废物接受 单位。联单保存期限为五年；贮存危险废物的，其联单保存期限与危险废物贮存期限相同。 根据《建设项目危险废物环境影响评价指南》危险废物污染防治措施情况及危险废物 贮存场所基本情况汇总详见下表。 表 5-5 危险废物汇总表 名称 危废 类别 危废代码 年产 量 t/a 生产 工序 形 态 主要 成分 有害成 分 产废 周期 危废 特性 废润 滑油 HW08 900-214-08 0.40 设备 保养 液 态 废矿 物油 / / T，I HW08 900-249-08 0.24 / / T，I 900-044-49 0.06 / / 1 年/ 次 T HW08 900-220-08 0.40 固 态 固 态 液 态 废矿 物油 HW49 设备 保养 电池 更换 变压 器 废含油 抹布 废旧蓄 电池 废变压 器油 表 5-6 废矿 物油 危险废物贮存场所（设施）基本情况表 137 T 贮存 场所 名称 危废类 别 危废代码 废机油 HW08 900-214-08 废含油 HW08 抹布 废旧蓄 HW49 电池 （5）运营期野生动物保护措施 危废暂存 间 900-249-08 900-044-49 位置 220kV 升压站 占地 面积 贮存 方式 贮存 能力 贮存 周期 28m2 桶装 20t 30 日 50m2 水平 摆放 50t 30 日 运营期的野生动物的影响主要是针对鸟类的影响，主要的生态保护措施有以下几点： ①在风机上描绘对鸟类有警示作用的鹰眼，在风机上图上亚光涂料，防止鸟类看到转 动的风机光亮去追逐风叶。 ②在恶劣天气派专人巡视风电场，遇到有撞击受伤的鸟类要及时送到鸟类观测站，由 鸟类观测站人员紧急救助。 （6）运营期景观保护措施 在运营期间风机叶片转动时所产生的阴影晃动是一种视觉污染，光影可使人产生心烦、 眩晕的症状，故风机的设置应成群设置，风电场建设之前要根据当地的太阳高度角和叶片 的长度、高度计算出阴影的影响范围，风机轮之间将保持一定距离。使人们的生活受到影 响降到最低。环评要求应根据本项目的光影防护范围 160m，确保在该范围内不能有常住居 民居住，今后也不能新建居民点。 （7）运营期植被恢复措施 ①运营期加强厂区植被恢复情况的检查，指定运营期的植被抚育计划，根据植被的长 势及植物的特点进行适当的施肥和浇水。 ②加强场区植被恢复区域的植被存活率情况，对未存活的区域及时进行补栽补种。 ③恢复的植被宜采用适宜所在区域生长，存活率高的本土物种，确需引入外来物种需 经过适应性、可行性论证，并经所在区域相关部门同意，方可引进。 ④建设单位可成立生态恢复工作小组，专门负责本项目生态恢复及治理工作，使项目 施工期破坏的生物量和植被覆盖率在较短的时间内达到水土保持方案设计要求。 （8）运营期环境风险防范措施 1）风险调查 本项目为风力发电项目，属生态类建设项目，运营期生产过程主要是将风能转化为电 能，经输电线路连接电网。 风电场运行按“无人值班，少人值守”的运行管理模式进行设计，配置一套综合自动化 系统，主要包括计算机监控系统、继电保护及安全自动装置、电源系统、电能计费系统、 消防监控系统、工业电视系统等。实现全站的数据采集处理和监控功能，并满足与上级调 度部门的通信需求。 138 根据工程分析，项目生产运营过程的风险主要来自升压站。升压站内变压器设有油箱， 用于储存变压器油，在变压器工作过程起到绝缘、降温及消弧的作用。本项目220kV升压站 中安装2台SFZ11-100000/220GY主变压器，容量为200MVA，单台充油量约20t。变压器油均 一次性购买直接装入，无需单独设储罐，变压器油通常为20年换一次。 因此，本项目运营期可能造成环境污染的风险源为：升压站户外布置的2台100MVA主 变压器，风险物质为变压器油。变压器油的理化性质见下表。 表5-7 变压器油的危险特性及安全技术说明 139 2）风险评价等级 ①评价等级确定 本项目涉及的危险物质主要为变压器油（油类物质），其厂区最大储存量如下表所示。 表 5-8 环境风险物质临界量及储存量一览表 序号 物质名称 最大储存量/t 临界量/t q/Q 1 油类物质 40 2500 0.016 根据《建设项目环境风险评价技术导则》(HJ/T169-2018)中的有关规定，当 Q 小于 1 时，判定该项目环境风险潜势为Ⅰ级； 表 5-9 环境风险潜势 Ⅳ、Ⅳ+ 评价工作等级 一 评价工作级别分类 Ⅲ Ⅱ 二 三 Ⅰ 简单分析 由上表可知，Q=0.016＜1，因此，本项目环境风险潜势为Ⅰ级，评价等级为“简单分 析”。 ②风险评价范围确定 土壤风险评价范围：项目升压站场区范围内； 地下水风险评价范围：项目升压站场区范围内； 3）风险识别 ①生产装置风险 220kV升压站安装2台SFZ11-100000/220GY主变压器，容量为200MVA，单台充油量约 20t，在变压器工作过程起到绝缘、降温及消弧的作用。变压器油均一次性购买直接装入， 无需单独设储罐，变压器油通常为20年换一次。 因此，项目运营期的环境风险为升压站的变压器内储存的变压器油发生泄漏以及火灾 产生的次生/半生污染物排放。 ②储运设置风险 变压器油均一次性购买直接装入，无需单独设储罐，变压器油通常为20年换一次，因 此项目物料运输量很少。 变压器油外购，存在一定的运输风险，但更换次数有限，因此运输风险较小。 ④公共工程风险 项目公用工程主要位于升压站内，升压站内布设的各类电线较多，线路老化后容易引 起超负荷运转和设备故障，可能成为火灾事故的引发源。 当发生火灾时，项目给水设施发生故障，不能提供足量的消防用水用于升压站内的降 温和灭火，会使火灾事故无法控制、扩大。此外，被污染的消防水不能及时有效的收集、 140 处理，大量排出厂外，将造成污染的二次事故。 电器设备若不按规程操作或设备本身质量问题，规格不符合要求，易引起触电伤害事 故，甚至引发二次事故，造成中毒、燃烧、爆炸事故发生。 4）风险事故情形分析 220kV 升压站主变压器，总充油量约 40t。变压器油均一次性购买直接装入，无需单独 设储罐，变压器油通常为 20 年换一次。故，本项目运营期风险事故情形主要为变压器泄漏 以及火灾产生次生/半生污染物排放。 5）风险事故防范措施 运营期环境风险主要来自升压站：拟建的 220kV 升压站消防总体设计采用综合消防技 术措施，从防火、监测、报警、控制、灭火、排烟、逃生等各方面入手，力争减少火灾发 生的可能，一旦发生也能在短时间内予以扑灭，使火灾损失减少到最低程度，同时确保火 灾时人员的安全疏散。本工程消防总体设计方案主要考虑以下几个方面： ①建筑物、构筑物的火灾危险性类别和耐火等级、防火间距、安全疏散通道、防火隔 墙等均参照《火力发电厂与变电站设计防火规范》GB50229 和《建筑灭火器配置设计规范》 GB50140 的要求进行设计和配置； ②主要建筑物的所有房间设置满足规范规定数量和容量的手提式磷酸铵盐干粉灭火 器； ③尽量采用不燃或难燃的电气设备，动力电缆和控制电缆（包括通信电缆）等分层敷 设，在电缆的一定部位设防火墙，在穿墙、穿楼板等孔处等采用非燃烧材料封堵； ④在站内设置消防车道和回车场，以便紧急情况下消防车能通达各个消防事故点； ⑤在站内范围内，对于需要消火栓消防的区域，采用常高压供水系统，设置消防水池， 供给消防用水。 ⑥防火排烟系统按控制楼等升压站建筑分别设置。主要工作方式是：发生火灾时，自 动关闭事故区域的通风空调系统中的所有风机、空调机设备和进排风口用的防火阀门；待 火窒熄后，打开所在区域的排风机和防火阀门进行排烟；事故处理完后，重新打开防火阀 门、关闭排烟阀，同时重新启动该区域通风机或空调机进行正常的通风。 站内消防通道： 通过对外交通公路，消防车可到达站内，220kV 升压站消防通道宽度均大于等于 4m， 场地采用尽头式消防车道，设置回车道，消防通道上空均无障碍物，满足规范要求。 防火间距： 按照《火力发电厂与变电站设计防火规范》的规定，生产楼与室外主变压器的防火间 距满足规范要求。按照《建筑设计防火规范》3.3.8 条及表 3.3.1 的规定，辅助生产楼与生 产楼的防火间距不应小于 10m，满足规范要求。 灭火设施： 141 升压站按规范配置有消火栓、手提式灭火器、推车式灭火器、砂箱和铁铲等，消防水 源采用消防水池的供水方式，水泵房内设地下消防水池。 消防电源： 升压站消防供电电源可靠，满足相应的消防负荷要求。为了保证监控系统的稳定运行， 消防监控屏采用 UPS 供电。升压站消防供水泵用电为一级负荷，采用双回路供电，由厂用 电主屏直接供给。 消防用水： ①升压站内消防及生活水源均通过水车定期送水的方式补充，水车从附近自然水源取 水后输送到升压站内的原水池内，通过加压水泵加压进入一体化净水器，经一体化净水器 处理后一部分直接用于站区消防供水，另一部分通过消毒后，引至生活水箱内，再通过气 压变频供水设备，将生活用水输送到各用水点。消防系统采用临时高压消防系统。 ②生活办公楼规划建设的办公和宿舍楼，设计耐火等级均为二级。根据《消防给水及 消火栓系统技术规范》（GB50974-2014），控制楼内设有室内消火栓，控制楼主要为电气 设备用房，配电装置室内无含油设备，按戊类建筑行进消防给水系统设计。控制楼高度 H ≤24m，体积 V≤10000m3，室内消火栓用水量为 10L/s，室内每层设消火栓约三套，每支 水枪通过消防流量 5L/s，同时满足两支水枪φ19 水枪的充实水柱到达室内任意着火点。室 外消防水量为 15L/s。火灾延续时间为 2 小时，消防储水量 150m3。室内外消火栓合用消防 水泵，消防供水采用临时高压供水系统，消防水泵房内设置两台消防水泵，一用一备。生 活办公楼屋顶设置消防水箱，有效容积 18m3，同时设增压稳压设备一套，保证升压站内消 防设施最不利点压力要求。室内外合用消防泵，消防水流量为 25L/S，水泵压力为 0.5MPa， 升压站内消防总管管径为 DN150。室外消火栓沿厂区道路设置，间距为 80m，采用 SS100/65 型室外消火栓。 ③在生活办公楼的通道处按照《建筑灭火器配置设计规范》GB50140-2005 配置有手提 式磷酸铵盐干粉灭火器，每具灭火器的最小灭火级别为 2A。其余各建筑单体根据《建筑灭 火器配置设计规范》（GB50140-2005）配置磷酸铵盐干粉灭火器。 6）事故情况下的污染防治措施 一旦泄漏并遇明火引发火灾事故，事故处理现场如不妥善处置，溢流进入土壤或地表 水，将造成污染事故。升压站发生泄漏及火灾事故主要来自 100MVA 的主变压器，发生泄 漏事故时应将变压器油及时收集，防治溢流进入环境。另外，发生火灾事故时，不能用水 进行灭火，应用干粉灭火器或泡沫灭火器进行灭火，同时对可能泄漏的变压器油进行收集。 根据《变电所给水排水设计规程》（DL/T5413-2002）要求，拟建 220kV 升压站站内 规划建设有 50m3 的事故油池一座，且事故油池与主变压器之间的防火间距为 6m，室外布 置的主变压器正下方配套设置有容积为 5.0m3 的事故油坑，且事故油坑的四周的内边界距 离主变压器的外边界的距离均为 1.1m，油坑内铺设有厚度为 300mm，直径为 50mm~80mm 142 的卵石。同时本项目设置的 2 台 100MVA 的主变压器单台最大充装变压器油量为 20t（密度 为 0.882t/m3，折合体积约 22.7m3），事故油坑的设计容积为 5.0m3 大于设备充装油量的 20% （4.54m3），事故油池的设计容积为 50m3 大于设备最大充装油量（22.7m3），满足《火力 发电厂与变电站设计防火标准》（GB50229-2019）中的要求。当主变压器发生事故时，事 故油流入主变正下方的事故油坑内，事故油坑和事故油池油池均应采取重点防渗措施，池 体采用防渗混凝土加 2mm 环氧树脂膜，渗透系数≤10-10cm/s。经事故排油管排入事故油池， 再由交由有资质的单位处置，不外排。另每台风机箱变配套设置有 1 个容积为 1m3 的事故 油池，位于主变正下方的基础内，变压器贮油坑内的渗漏油及事故油，通过排油管直接送 至油水分离池内，油水分离池为钢筋砼结构，池底防渗，由两部分组成，底部用洞口相连， 形成连通器。平时为有水状态，当事故油进入池子后，由于油比水轻，油浮于分离池上部。 分离后的水经排水管接至排水系统，分离后的事故油进行回收处理。上述事故油池均应采 取重点防渗措施，池体采用防渗混凝土加 2mm 环氧树脂膜，渗透系数≤10-10cm/s。流程图 如下： 图 5-3 变压器事故油收集系统剖面示意图 由于电气事故等发生火灾时，线路绝缘材料以及泄漏的变压器油燃烧将产生恶臭气体、 二氧化硫、氮氧化物、颗粒物、非甲烷总烃等次生污染物对大气环境的污染。本项目升压 站设计时严格按照《建筑灭火器配置设计规范》（GB50140-2005）和《火力发电厂与变电 站设计防火规范》设置有自动跳闸断电系统、火灾报警系统，以及磷酸铵盐干粉灭火器， 可在火灾发生初期快速将火苗熄灭，避免持续火灾对变电系统造成更大威胁，减少火灾产 生的次生污染排放。 环评要求：升压站各种绝缘材料选用绝缘性能好、阻燃的环保型材料，并加强管理和 巡视，定期对配电线路的检查和维护，制定升压站突发环境事件风险应急预案、配备足够 的风险应急物资，可有效降低升压站的风险事故，使风险处于环境可接受范围内。 143 7）风险评价结论 本项目虽然属于生态类建设项目，但项目兼有污染类项目，存在一定的环境风险。经 分析，项目环境风险主要来自升压站，经识别项目最大可信事故为变压器油发生泄漏或发 生火灾状况下环境污染事故，但影响有限。建设单位只要严格落实本报告提出的各项风险 风范措施，建立风险应急预案，项目的风险处于环境可接受的水平。因此，项目从环境风 险角度可行。本项目环境风险潜势为Ⅰ级，评价等级为“简单分析”，建设项目环境风险简 单分析内容表见下表。 表 5-10 建设项目名称 建设地点 地理坐标 主要危险物质及分 布 环境影响途径及危 害后果（大气、地 表水及地下水等） 建设项目环境风险简单分析内容表 四川省凉山州德昌县腊巴山风电场工程 （四川）省 （凉山州）市 （/）区 （德昌）县 （/）园区 102°5′1.06171 经度 纬度 27°32′10.72845″ ″ 危险物质：变压器油；变压器油全部存在于升压站主变压器密封 壳体内。 影响途径：主要变压器发生事故时，变压器油泄露，通过地表漫 流进入周边土壤、河流以及地下水； 危害后果：造成变压器周边土壤及地下水环境污染； 在主变压器一侧建设 1 座容积为 50m3 的事故油收集池，当主变压 器发生事故时，事故油流入主变正下方的事故油坑内，经事故排 油管排入事故油池，再由交由有资质的单位处置，不外排。事故 风险防范措施要求 油收集及导流沟渠主体均采用抗渗混凝土建设，防渗系数需小于 10-10cm/s，可有效防治变压器发生事故时，变压器油泄露污染周边 土壤和地下水环境。 填表说明（列出项目相关信息及评价说明） 本项目为风电场建设，拟建的220kV升压站属于该风电场的配套设施，位于风电场 场址范围内的山脊平坦地块，升压站安装2台SFZ11-100000/220GY主变压器，容量为 200MVA，形式为：三相、铜绕组、风冷型油浸式变压器，充油量约20t，在变压器工作 过程起到绝缘、降温及消弧的作用。变压器油均一次性购买直接装入，无需单独设储罐， 变压器油通常为20年换一次。 环境管理 （1）施工期环境监理 为减小施工对周围环境产生的影响，本工程建设期应实行环境监理，加强对施工单位 的监督管理，环保设施在施工阶段严格执行“三同时”制度，确保环保措施按工程设计和报 告表要求同时施工建设。 其他 1）监理时段：从项目开工至项目竣工验收结束进行全过程的监理，监理可分为设计阶 段和施工阶段。 2）监理人员：配置环境监理专业人员 1~2 名，对施工单位进行经常性检查、监督，查 看施工单位落实环境保护措施的情况，发现问题及时解决、改正。 3）监理内容：一是施工期环境管理，二是环保工程监理。 4）监理进度与监理规划要求：环境监理的进度应当同主体工程的监理进度一致，环境 144 监理人员同其它专业监理人员应当同时进场，在编制主体工程监理规划的同时应当同时编 制环保工程监理专项监理实施细则，明确环保工程监理的要求。 根据施工期污染防治措施，评价制定了本项目施工期环境监理方案，具体内容见表 5-10。 表 5-11 施工期环境监理方案 监理对象 监理内容 生态环境 监督检查减缓扰动地貌、破坏植被、水土流失等防治措施 大气环境 监督检查施工期扬尘防治措施的实施 废污水排放 监督检查施工期废污水治理措施 噪声控制 监督检查施工期噪声是否达到《建筑施工场界环境噪声排放标 准》（GB12523-2011）标准要求 固体废物 监督检查施工期生活垃圾定期清运 （2）运营期环境管理 工程建成运行后，在生产运行管理单位中设专职或兼职环境保护管理人员 1 人，具体 负责和落实工程建成运行后的环境保护管理工作，其主要职责包括： ① 负责贯彻实施国家环保法规和有关地方环保法令。 ② 进行环保宣传教育，加强职业技术培训，提高环境管理人员的技术水平及企业员工 的环保素质。 ③ 加强环保管理，建立健全企业的环境管理制度，确保污染治理和生态环境保护工作 顺利实施，并实施检查和监督。 ④ 负责监督管理污染治理设施的正常运转，确保各项环保设施与主体工程同时设计、 同时施工、同时投入使用。 ⑤ 组织开展环境监测，及时了解施工区及工程运行后环境质量状况及生态恢复状况。 ⑥ 负责建立全面、详细的环保基础资料及数据档案，及时向环保主管部门呈报环保报 表，并接受环保部门的监督。 ⑦ 制定突发性事故的应急处理方案，并参与突发性事故的应急处理工作。 （3）环境监测计划 根据本项目的特点，结合同类型工程的实际情况，建议建设单位委托已经取得资质的 当地环境监测单位执行监测计划。受委托机构同时承担突发性污染事故对环境影响的应急 监测工作，一方面发挥现有环境监测单位专业人员齐备、监测设备完善的优势；另一方面， 本项目管理机构可节省监测设备投资和人员开支。 1）施工期主要污染源监测 根据项目施工特点，施工期主要污染源监测计划见表 5-12。 表 5-12 监测类别 环境空气 监测项目 TSP 施工期主要污染源监测计划 监测频率 监测点位 施工高峰阶 包括基础土石方开挖周界、表层土等临时堆 145 段 声源噪声、环境噪声 施工高峰阶 噪声 （等效 A 声级） 段 2）竣工验收监测 场周界、道路两侧 施工厂界，主要高噪声设备附近 项目竣工后应及时与具有相应环境监测资质的单位联系，要求环境监测单位在项目负 荷达到 75%以上时对运营过程产生的环境影响进行现场监测，监测期间需注明监测期间的 运行工矿，并按照《建设项目竣工环境保护验收暂行办法》（环境保护部国环规环评[2017]4 号）文要求对拟建项目环保“三同时”组织看展竣工环境保护验收调查。其主要监测内容见 表 5-13。 监测类别 噪声 电磁环境 表 5-13 监测项目 声源噪声、环境噪声 （等效A声级） 工频电场、工频磁场 竣工环境保护验收监测计划表 监测频率 监测点位 风电场噪声、升压站站界噪声 连续监测2天 以及最近住户处的环境噪声 升压站厂界四周及站界外50m 监测1次 范围的断面监测 3）运营期常规监测 与竣工验收监测一致，每年监测一次。 本项目为风电场项目环保措施主要包括：废水收集治理措施、废气治理措施、噪声治 理措施、固废处理措施以及生态保护和生态恢复措施等。本项目总投资 147086.99 万元， 其中环保投资额 1528.7 万，占投资总额的 1.04%。项目环保投资见表 5-14。 表 5-14 时段 环保 投资 项目 环保设施名称 环保投资额 （万元） 废水 混凝土拌和系统废水沉淀池，共 3 组，每组沉淀池的尺寸 如下：2.0m（长）×1.5m（宽）×1.5m（高），地面做防 渗处理 15 化粪池 3 个，容积分别为 25m3，地面做防渗处理 20 加强管理，洒水降尘，及时清扫地面尘土，运输车辆封闭 运输，车辆冲洗，对场地裸露地表采用密目防尘网遮盖 70 设置 6 处弃渣场，总容积为 57 万 m3。 280 在临时施工场地设置临时生活垃圾收集设施，定期送当地 环卫部门指定收集点，由环卫部门清运处理。 8.5 施工建筑垃圾及时清运到建设部门指定的建筑垃圾场处 理。 21 废气 施 工 期 固废 噪声 废水 营运 期 项目环保投资一览表 地下 水 施工和交通管理，运输车辆途经敏感区设置限速、禁鸣标 志牌，合理进行施工布置，使高噪声设备远离周边居民 地埋式二级生化处理装置，处理能力 5m3/d，采用抗渗钢 筋混凝土结构，防渗系数＜10-7cm/s 蓄电池间、备品备件间，危废暂存间按照《危险废物收集、 贮存、运输技术规范》要求，地面采用防渗混凝土结构， 防渗系数＜10-7cm/s 146 5.9 68 30 废气 食堂安装 1 台净化效率不低于 60%的油烟净化设备 1.5 生活垃圾收集转运桶 6 个、污泥清掏工具 1 套 3.8 固废 危废暂存间配套设置相应危险废物的储存容器，张贴标识 标牌。 5 电磁 环境 增加电气设备接地金属网截面，增加接地极数量；增加建 计入主体工 筑中连接入金属网的钢筋，用截面较大的主筋进行连接。 程 绿化 做好 220kV 升压站建筑周边站场绿化 1150m2。 25 宣传教育、标识标志牌等预防保护措施 12 植被恢复等生态保护措施 生态管理建设、生态保护监测、道路运营管理、森林防火 管理 升压站内设置 200m3 消防水池一座，钢筋混凝土结构， 消防泵两台。 在升压站主变区域设置 1m3 消防砂箱 1 座，推车式灭火 器 MFT20 2 辆，手提式磷酸铵盐干粉灭火器，同时配置 防毒面具。 850 生态恢复 设置消防监控系统 1 套，采用集中-区域式的报警系统。 风险投资 水土保持 升压站各建筑物屋顶采用避雷带，站场接地采用镀锌型钢 （60*6 扁钢）各风电机组上安装避雷针。 升压站内设置主变事故油池一座（50m3），钢筋抗渗混 凝土结构，防渗系数＜10-10cm/s。 60 台油浸式箱式变电站处各设 1 个 1m3 事故油池， 事故油池四周及底部采用抗渗混凝土结构，一次性浇筑成 型，防渗系数＜10-10cm/s。 按《危险废物收集、储存、运输技术规范》设置废旧蓄电 池储存间，地面进行防渗处理。 制定事故应急救援预案，从组织机构、救援保障、报警通 讯、应急监测及救护保障、应急处理措施、事故原因调查 分析等方面制定严格的制度，并定期组织培训、演练。 按批复的水土保持方案执行 24 14 12 计入主体工 程 15 30 计入固废处 置投资 8 计入水保投 资 1528.7 合计 147 148 六、生态环境保护措施监督检查清单 施工期 内容 要素 运营期 环境保护措施 验收要求 环境保护措施 验收要求 陆生生态 加强施工现场 人员的环境保 护宣传教育， 禁止猎杀野生 生动物；合理 规划施工总图 布置，减少施 工占地面积， 表土剥离单独 堆存，用作绿 化覆土。 施工现场设置 醒目的有关野 生动物植物保 护的宣传标识 标语；定期对施 工现场作业人 员进行环保教 育，并做好相关 记录；剥离表土 单独堆存，用于 绿化覆土。 对风机平台、 场内主线道路 边坡、地埋集 电线路、弃渣 场、临时施工 场地等临时占 地进行植被恢 复。 植被恢复宜采用 当地的、易存活的 植物，禁止采用可 能造成区域生物 入侵风险的植物。 水生生态 / / / / 地表水环境 混凝土拌合系 统冲洗废水经 沉淀池处理后 循环使用，不 外排；生活废 水经化粪池收 集处理后用于 周边林草地施 肥，不外排。 废水不外排 主要为升压站 生活废水，经 1 套生活污 水 集中处理设施 处理后用于周 边林草地施 肥，不外排。 废水不外排 / / / / 地下水及土壤环境 声环境 合理布置机械 设备，加强设 备的维护和保 养。 各施工区域边 界满足《建筑施 工场界环境噪 声排放标准》 （ GB12523-201 1） 设备基础减 震、加强维护 保养，合理进 行总平面布 置，使噪声设 备远离站界。 ①风电场噪声满 足《风电场噪声限 值及测量方法》 （DL/T1084-2008 ）2 类区域标准； ②生压站满足《工 业企业厂界环境 噪声排放标准》 （ GB12348-2008 ）2 类标准。 振动 不涉及 不涉及 不涉及 不涉及 道路洒水、施 工裸露地表采 用密目防尘网 遮盖，加强施 厂界颗粒物排 放满足《大气污 染物综合排放 标 准 》 / / 大气环境 149 工管理 固体废物 集中分类收集 后，进行分类 处置，禁止随 意倾倒和丢弃 （ GB16297-199 6）无组织排放 监控浓度限值 生活垃圾和生 化污泥集中分 类收集交由环 卫部门处置； 危险废物集中 分类收集后送 危废暂存间， 定期交由资质 单位处置。 去向明确，不造成 二次污染。 / 无需防治措施 可满足《电磁环境 控 制 限 值 》 (GB8702-2014) 中 频率为 50Hz 的电 场、磁场公众曝露 控制限值. 满足变压器油泄 露的后的收集要 求，环境风险可控 不造成二次污 染 电磁环境 / 环境风险 植被恢复采用 本土易存活的 草本植物及树 苗 不造成生物入 侵风险 60 台箱变 2 台 主变均设置事 故有坑，升压 站配套设置事 故油池 1 个 环境监测 施工厂界噪声 及大气环境 满足相关排放 标准 风电场及升压 站站界 满足相关排放标 准 / / / / 其他 150 七、结论 四川省凉山州德昌县腊巴山风电场工程属再生能源开发利用、清洁能源开发利用项目，符合国 家产业政策和相关产业规划，根据工程区环境现状和发展趋势，预测分析工程施工和运行对环境影 响的结果表明，工程的建设可利用工程区域丰富的风能资源，促进地方经济发展，减少污染物排放， 其环境效益、社会效益、经济效益明显；在严格落实本报告表提出的施工期和营运期环保对策措施， 在积极采取必要的生态保护措施和水土保持措施后，项目对区域的水环境、大气环境及声环境的不 利影响得到有效控制；在采取必要的生态保护措施及保护性开发建设的前提下，项目的开发建设不 会影响区域生态系统的稳定性和完整性。 因此，从环保角度分析，本项目的建设在环境保护方面是可行的。 151 附图 附图1 项目地理位置图 附图2 项目施工总平面布置图 附图3 升压站总平面布置图 附图4 集电线路总平面布置及电缆沟直埋敷设示意图 附图5 项目外环境关系图 附图6 项目所在区域环境质量现状监测布点图 附图7 项目区土地利用现状分布图 附图8 项目区土壤侵蚀强度分布图 附图9 项目所在区域植被类型分布图 附图10 风电机组基础结构设计图 附图11 箱变基础结构设计图 附图12 水土流失防治分区及水土保持措施分布图 附图13 风电机组工程区水土保持设施典型设计图 附图14 交通道路工程区水土保持典型措施设计图 附图15 升压站工程区水土保持典型措施设计图 附图 16 分区防治措施总体布局图 附图 17 渣场典型设计图 附图 18 草甸临时堆存典型设计图 附件 附件0 可行性研究修编报告评审意见 附件1 环境影响评价委托书 附件2 不涉及生态红线保护区的证明 附件3 不涉及违法用地证明 附件4 不涉及德昌县自然保护区的证明 附件5 不涉及基本农田的证明 附件6 不涉旅游景点规划区和文物古迹地的证明 附件7 不涉及德昌县交通规划的证明 附件8 压覆重要矿产资源查询表 附件9 环境保护执行标准的函 附件10 凉山州2020年环境空气环境质量公报 附件11 项目所在区域噪声和电磁辐射现状监测报告 附件12 凉山州2020年8月地表水环境质量公报 152 附件13 电磁辐射评价类比项目监测报告 附件 14 林草局消防通道占用林地批复 附件 15 林草局不涉及珍稀濒危保护动植物的复函 153
