高延性混凝土加固技术规程
高延性混凝土加固技术规程

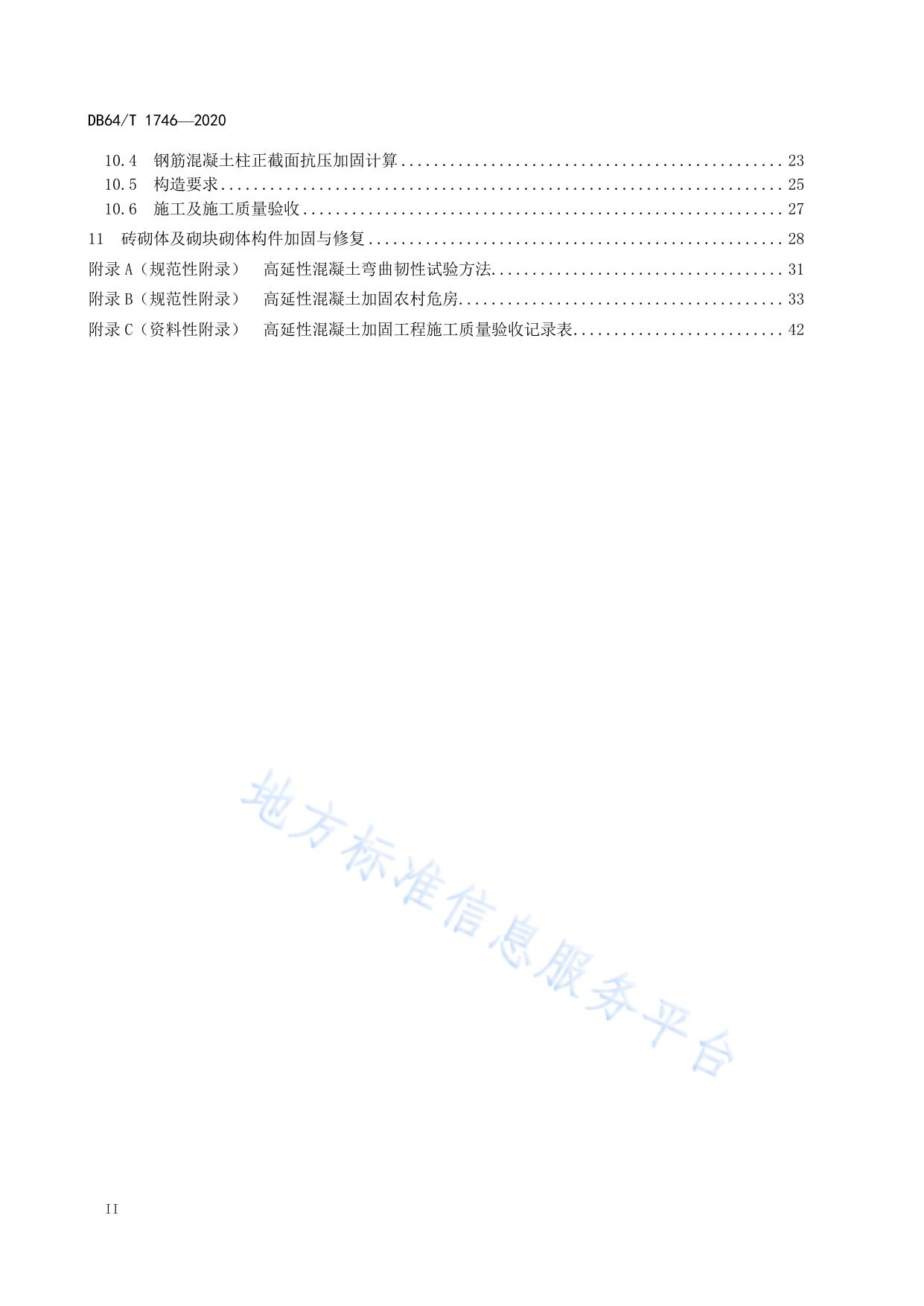

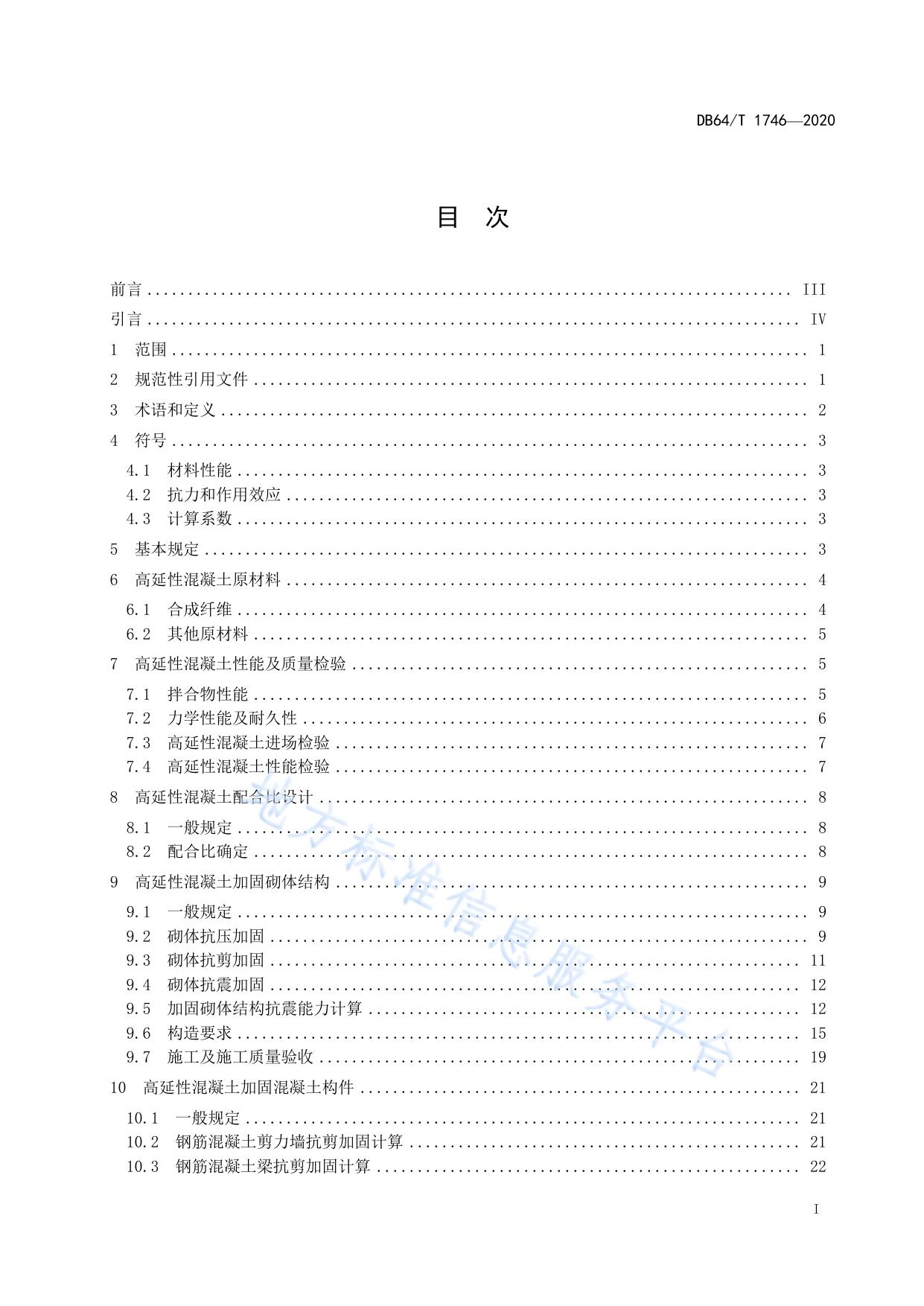

ICS 91.100.30 Q13 DB64 宁 夏 回 族 自 治 区 地 方 标 准 DB 64/T 1746—2020 高延性混凝土加固技术规程 Technical specification for strengthening with high ductile concrete 2020 - 07 - 28 发布 宁夏回族自治区市场监督管理厅 2020 - 10 - 27 实施 发 布 DB64/T 1746—2020 目 次 前言 ............................................................................... III 引言 ................................................................................ IV 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 2 4 符号 .............................................................................. 3 4.1 材料性能 ...................................................................... 3 4.2 抗力和作用效应 ................................................................ 3 4.3 计算系数 ...................................................................... 3 5 基本规定 .......................................................................... 3 6 高延性混凝土原材料 ................................................................ 4 6.1 合成纤维 ...................................................................... 4 6.2 其他原材料 .................................................................... 5 7 高延性混凝土性能及质量检验 ........................................................ 5 7.1 7.2 7.3 7.4 8 拌合物性能 .................................................................... 力学性能及耐久性 .............................................................. 高延性混凝土进场检验 .......................................................... 高延性混凝土性能检验 .......................................................... 5 6 7 7 高延性混凝土配合比设计 ............................................................ 8 8.1 一般规定 ...................................................................... 8 8.2 配合比确定 .................................................................... 8 9 高延性混凝土加固砌体结构 .......................................................... 9 9.1 9.2 9.3 9.4 9.5 9.6 9.7 一般规定 ...................................................................... 9 砌体抗压加固 .................................................................. 9 砌体抗剪加固 ................................................................. 11 砌体抗震加固 ................................................................. 12 加固砌体结构抗震能力计算 ..................................................... 12 构造要求 ..................................................................... 15 施工及施工质量验收 ........................................................... 19 10 高延性混凝土加固混凝土构件 ...................................................... 21 10.1 一般规定 .................................................................... 21 10.2 钢筋混凝土剪力墙抗剪加固计算 ................................................ 21 10.3 钢筋混凝土梁抗剪加固计算 .................................................... 22 I DB64/T 1746—2020 10.4 钢筋混凝土柱正截面抗压加固计算 ............................................... 23 10.5 构造要求 ..................................................................... 25 10.6 施工及施工质量验收 ........................................................... 27 11 砖砌体及砌块砌体构件加固与修复 ................................................... 28 附录 A（规范性附录） 高延性混凝土弯曲韧性试验方法.................................... 31 附录 B（规范性附录） 高延性混凝土加固农村危房........................................ 33 附录 C（资料性附录） 高延性混凝土加固工程施工质量验收记录表 .......................... 42 II DB64/T 1746—2020 前 言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由宁夏回族自治区住房和城乡建设厅提出、归口并组织实施。 本标准由宁夏建筑科学研究院股份有限公司、西安建筑科技大学负责起草，西安五和土木工程新材 料有限公司、宁夏回族自治区工程建设标准管理中心、宁夏建设工程质量安全总站、宁夏大学、宁夏建 投设计研究总院、宁夏建筑设计研究院有限公司、宁夏工业设计院有限公司、宁夏城建设计研究院有限 公司、南京高延科技新材料有限公司、中国铁建大桥工程局集团有限公司、中国铁路兰州局集团有限公 司银川工程建设指挥部参加起草。 本标准主要起草人：邓明科、朱世平、舒宏博、车佳玲、邵海东、夏振华、张思海、刘志远、郜宝 田、刘振华、谭伏波、景武斌、卜新星、王伏军、王俊淋、马义飞、连云飞、郭崇、张扬、高勇、王鹏、 慈 强、景冬花、王楠、王亚鹏。 III DB64/T 1746—2020 引 言 本文件的发布机构提请注意，声明符合本文件时，可能涉及到第9章和附录B与高延性混凝土加固砌 体结构相关的专利的使用。 本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。 该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下， 就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联 系方式获得: 专利持有人姓名：邓明科等 地址：西安市雁塔路13号。 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利 的责任。 IV DB64/T 1746—2020 高延性混凝土加固技术规程 1 范围 本标准规定了高延性混凝土的术语、符号、基本规定、原材料、性能及质量检验、配合比设计、加 固砌体结构、加固混凝土构件、砖砌体及砌块砌体构件加固与修复等内容。 本标准适用于采用高延性混凝土加固房屋建筑和一般构筑物的砌体结构和混凝土构件设计、施工及 验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 175 通用硅酸盐水泥 GB/T 1596 用于水泥和混凝土中的粉煤灰 GB 8076 混凝土外加剂 GB/T 12573 水泥取样方法 GB/T 13693 道路硅酸盐水泥 GB/T 14684 建设用砂 GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T 18046 用于水泥、砂浆和混凝土中的粒化高炉矿渣粉 GB 50003 砌体结构设计规范 GB 50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB 50023 建筑抗震鉴定标准 GB/T 50081 混凝土物理力学性能试验方法标准 GB/T 50082 普通混凝土长期性能和耐久性能试验方法标准 GB/T 50107 混凝土强度检验评定标准 GB 50119 混凝土外加剂应用技术规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50367 混凝土结构加固设计规范 GB 50550 建筑结构加固工程施工质量验收规范 GB 50702 砌体结构加固设计规范 GB 50728 工程结构加固材料安全性鉴定技术规范 JGJ 63 混凝土用水标准 JGJ/T 70 建筑砂浆基本性能试验方法标准 JGJ/T 104 建筑工程冬期施工规程 JGJ 116 建筑抗震加固技术规程 JGJ 161 镇(乡)村建筑抗震技术规程 1 DB64/T 1746—2020 JGJ/T 193 混凝土耐久性检验评定标准 JGJ/T 322 混凝土中氯离子含量检测技术规程 JGJ/T 363 农村住房危险性鉴定标准 3 术语和定义 下列术语和定义适用于本文件。 3.1 高延性混凝土 high ductile concrete 由胶凝材料、骨料、外加剂和合成纤维等原材料组成，按一定比例加水搅拌、成型以后，具有高韧 性、高抗裂性能的特种混凝土。 3.2 等效弯曲强度 equivalent flexural strength 试件弯曲韧性试验时，采用等效弯曲荷载计算所得的抗弯强度。 3.3 等效弯曲韧性 equivalent flexural toughness 试件弯曲韧性试验时等效弯曲强度与挠跨比的乘积，与等效弯曲强度一起作为高延性混凝土弯曲韧 性的评价指标。 3.4 材料强度利用系数 strength utilization factor of material 考虑加固材料自身变形能力高于砌体或混凝土，以及在二次受力条件下其强度得不到充分利用所引 入的折算系数。 3.5 高延性混凝土立方体抗压强度标准值 standard value of compressive strength for high ductile concrete 按照标准方法制作养护的边长为 100 mm 的高延性混凝土立方体标准试件，在标准养护 60 d 龄期用 标准试验方法测得的具有 95%保证率的立方体抗压强度。 3.6 农村危房 rural dangerous building 根据 JGJ/T 363 鉴定的危险性等级为 C 级和 D 级的农村住房，以及危险性等级为 A、B 级但抗震能 力不满足 JGJ 161 相关规定的农村住房。 3.7 高延性混凝土面层加固 structure member strengthening with high ductile concrete layer 在原结构构件表面增设一定厚度的高延性混凝土，提高结构整体性、结构构件承载力和抗震能力的 加固方法。 3.8 2 DB64/T 1746—2020 高延性混凝土条带加固 structure member strengthening with high ductile concrete strip 在结构关键部位增设一定宽度和厚度的高延性混凝土条带，提高结构整体性、结构构件承载力和抗 震能力的加固方法。 3.9 配筋高延性混凝土面层加固 structure member strengthening with reinforced high ductile concrete layer 在原结构构件表面增设一定厚度的配筋高延性混凝土，提高结构整体性、结构构件承载力和抗震能 力的加固方法。 3.10 加锚式钢筋 mechanically anchored steel bar 采用机械锚固的方式固定在混凝土里边的钢筋。 3.11 胶锚式钢筋 structural glue anchored steel bar 采用结构胶锚固的方式固定在混凝土里边的钢筋。 4 符号 4.1 材料性能 Cd ── 高延性混凝土的强度等级； Ed ── 高延性混凝土的弹性模量（N/mm2）； f ceu ── 等效抗压强度（N/mm2）； f d ── 高延性混凝土轴心抗压强度设计值（N/mm2）； f df ── 高延性混凝土抗折强度试验值（N/mm2）； f dk ── 高延性混凝土轴心抗压强度标准值（N/mm2）； f dt ── 高延性混凝土轴心抗拉强度设计值（N/mm2）； f du ── 边长 100mm 的高延性混凝土立方体抗压强度试验值（N/mm2）； f du,k ── 高延性混凝土立方体抗压强度标准值（N/mm2）； f equ ── 等效弯曲强度（N/mm2）； f m0 ── 原构件砌体抗压强度设计值（N/mm2）； Weu ── 等效弯曲韧性（kJ/m3）； Wcu ── 等效抗压韧性（kJ/m3）。 4.2 抗力和作用效应 Vd ── 采用高延性混凝土面层加固后构件提高的受剪承载力（N） ； VE ── 考虑地震组合的墙体剪力设计值（N） ； VME ── 原墙体截面抗震受剪承载力（N） ； Vs ── 墙体采用配筋面层加固后，水平方向钢筋承担的剪力（N） 。 4.3 计算系数 α d ── 高延性混凝土强度利用系数； 3 DB64/T 1746—2020 α d1 ── 高延性混凝土棱柱体抗压强度与立方体抗压强度的比值； ηk0 ── 高延性混凝土面层加固时墙体侧向刚度的基准提高系数； η0 ── 高延性混凝土面层加固的基准增强系数； ϕcom ── 轴心受压构件的稳定系数。 5 基本规定 5.1 高延性混凝土的拌合物性能、力学性能、耐久性能应符合本规程相关要求，同时应满足设计要求。 高延性混凝土适用的环境温度不应超过 90 ℃。 5.2 高延性混凝土加固砌体结构和加固混凝土构件应符合下列规定： a) 砌体结构或混凝土构件经可靠性鉴定或抗震鉴定确认需要加固时，应根据鉴定结论和业主方 提出的要求，由有相应资质的设计和施工单位按本规程的规定和业主的要求进行加固设计和施 工，同时应符合国家现行有关标准的规定。 b) 加固后结构的安全等级，应根据结构破坏后果的严重性、结构的重要性和加固设计使用年限综 合确定，并符合相关国家标准的规定。 c) 对加固过程中可能出现倾斜、失稳、过大变形或坍塌的结构，应在加固设计文件中提出相应的 临时性安全措施，并明确要求施工单位应严格执行。 d) 未经技术鉴定或设计许可，不得改变加固后结构的用途和使用环境。 e) 采用配筋的高延性混凝土加固时，钢筋的保护层厚度应符合 GB 50010 中的有关规定。 5.3 采用高延性混凝土加固后的砌体结构及混凝土结构的加固设计使用年限应符合 GB 50011 及 GB 50023 的有关规定。 5.4 高延性混凝土季节性施工要求应符合下列规定： a) 冬期施工应符合 JGJ/T 104 的有关规定，并应采取保温措施。高延性混凝土施工时环境温度不 宜低于 5 ℃。 b) 冬期室内施工时，应监测室内温度，且不宜浇水养护。 c) 冬期施工，高延性混凝土面层可采用热空气或带烟囱的火炉加速干燥。 d) 湿拌高延性混凝土冬期施工时，应适当缩短高延性混凝土凝结时间，但应经试配确定。高延性 混凝土拌合物的储存容器应采取保温措施。 e) 寒冷地区不宜进行冬期施工。 f) 雨天不宜进行外墙高延性混凝土施工，如施工时，应采取防雨措施，且高延性混凝土终凝前不 应受雨淋。 g) 在高温、多风、空气干燥的季节进行室内高延性混凝土施工时，宜对门窗进行封闭。 h) 夏季施工时，高延性混凝土应随拌随用，压抹高延性混凝土时应控制好各层压抹的间隔时间。 i) 夏季气温高于 30 ℃时，外墙高延性混凝土面层应采取措施遮阳，并应加强养护。 6 高延性混凝土原材料 6.1 合成纤维 6.1.1 高延性混凝土采用合成纤维作为增韧材料，合成纤维应为单丝纤维或粗纤维。纤维不应对人体、 生物和环境造成危害，涉及与生产、使用有关的安全与环保问题，应符合我国相关标准和规范的规定。 6.1.2 制备高延性混凝土所用合成纤维的规格宜符合表 1 的规定。 4 DB64/T 1746—2020 表1 合成纤维的规格 外 形 公称长度（mm） 当量直径（µm） 单丝纤维 4~15 12~50 粗纤维 15~60 >100 6.1.3 合成纤维的力学性能应符合表 2 的规定。 表2 合成纤维的力学性能 项 目 力学性能 抗拉强度（N/mm2） ≥1200 初始模量（N/mm2） ≥30.0×103 断裂伸长率（%） ≥7.0 耐碱性能（极限拉力保持率） ≥95% 6.1.4 合成纤维的密度、熔点、吸水率等主要物理性能参数宜经试验确定；当无试验资料时，合成纤 维可按表 3 取值。 表3 合成纤维的物理性能 项目 聚丙烯纤维 聚丙烯粗纤维 聚乙烯醇纤维 截面形状 圆形或异形 圆形或异形 圆形 密度（g/cm3） 0.90~0.92 0.90~0.93 1.28~1.30 熔点（℃） 160~176 160~176 215~220 吸水率（%） <0.1 <0.1 <5 6.2 其他原材料 6.2.1 水泥宜选用硅酸盐水泥或普通硅酸盐水泥，并应符合 GB 175 或 GB/T 13693 的相关规定。 6.2.2 骨料应符合 GB/T 14684 的规定，并宜采用中砂，细度模数宜为 2.3～3.0，骨料最大粒径不宜 大于 3 mm。 6.2.3 高延性混凝土宜采用减水率不小于 25%的高性能减水剂。外加剂应符合 GB 8076 和 GB 50119 的 规定。 6.2.4 高延性混凝土中宜复合掺用粒化高炉矿渣粉、粉煤灰等矿物掺合料；粉煤灰等级不应低于 II 级。粉煤灰和粒化高炉矿渣粉等矿物掺合料应符合 GB/T 1596 和 GB/T 18046 的规定。 6.2.5 拌合用水应符合 JGJ 63 的规定。 5 DB64/T 1746—2020 7 高延性混凝土性能及质量检验 7.1 拌合物性能 7.1.1 高延性混凝土拌合物应具有良好的和易性，不得离析、泌水，纤维不得聚团，并应满足设计和 施工要求。 7.1.2 用于砌体结构加固的高延性混凝土材料，其拌合物的稠度宜为 28 mm～33 mm；用于混凝土构件 加固的高延性混凝土材料，其拌合物的稠度宜为 26 mm～31 mm。高延性混凝土拌合物稠度的测试方法应 符合 JGJ/T 70 的相关规定。 7.1.3 高延性混凝土拌合物中水溶性氯离子最大含量应符合表 4 的规定，拌合物中水溶性氯离子含量 的测定方法应符合 JGJ/T 322 的规定。 表4 高延性混凝土拌合物中水溶性氯离子最大含量 水溶性氯离子最大含量（胶凝材料的质量百分比）/% 环境条件 配筋高延性混凝土 干燥环境 0.30 潮湿但不含氯离子的环境 0.20 潮湿且含有氯离子的环境、盐渍土环境 0.10 除冰盐等侵蚀性物质的腐蚀环境 0.06 配预应力筋 的高延性混凝土 不配筋 的高延性混凝土 0.06 1.00 7.1.4 高延性混凝土在施工时，应按产品要求的用水量拌合，不得在施工过程中随意添加水。 7.2 力学性能及耐久性 7.2.1 高延性混凝土的主要力学性能指标如表 5 所示。 表5 高延性混凝土的主要力学性能指标 指标类别 标准养护龄期 性能指标 等效弯曲韧性 3 （kJ/m ） 3d ≥60.0 60d ≥40.0 3d ≥5.5 60d ≥6.5 3d ≥9.0 60d ≥11.0 3d ≥20.0 60d ≥50.0 等效弯曲强度 2 （N/mm ） 抗折强度 2 （N/mm ） 立方体抗压强度 2 （N/mm ） 注1：表中性能指标均指试验值，试验值的计算方法应符合第7.4.3条有关规定。 注2：测试等效弯曲韧性、等效弯曲强度和抗折强度的试件尺寸为40 mm×40 mm×160 mm；测试立方体抗压强度的标 准试件尺寸为100 mm×100 mm×100 mm，且不考虑尺寸换算系数。 7.2.2 高延性混凝土的耐久性能应满足表 6 的有关规定，同时应满足 GB 50010 有关规定及设计要求。 6 DB64/T 1746—2020 表6 高延性混凝土的主要耐久性能指标 指标类别 等级要求 抗冻试验（快冻法） ≥F200 抗水渗透试验（逐级加压法） ≥P10 抗氯离子渗透（RCM 法） ≥RCM-IV 抗硫酸盐侵蚀 ≥KS90 7.2.3 高延性混凝土的计算指标应符合下列规定： 2 a) 强度等级为 Cd50 的高延性混凝土，其轴心抗压强度设计值 f d 取值为 27.6 N/mm ，轴心抗拉强 2 度设计值 f dt 取值为 3.8 N/mm 。 4 2 b) 强度等级为 Cd50 的高延性混凝土泊松比可取 0.14，受压和受拉弹性模量取值为 2.20×10 N/mm 。 7.3 高延性混凝土进场检验 7.3.1 高延性混凝土进场检验应符合下列规定： a) 高延性混凝土进场时应复验，符合设计要求后方可用于施工。 b) 进场的高延性混凝土应查验和收存型式检验报告、使用说明书、出厂检验报告（或产品合格证） 等质量证明文件。 c) 进场复验应测试高延性混凝土标准养护 3 d 龄期的等效弯曲强度、等效弯曲韧性、抗折强度、 立方体抗压强度，以表 5 中 3 d 龄期的性能指标作为进场复验指标要求。进场复验的性能测试 方法应符合第 7.4.1 条的规定。 7.3.2 高延性混凝土性能检验每 100 t 应为一个检验批，不足 100 t 的应按一个检验批计，每一检验批 应为一个取样单位。高延性混凝土的取样应满足下列规定： a) 取样方法应按 GB/T 12573 执行。取样应有代表性，每一检验批取样总量不宜少于 40kg。 b) 每一检验批取得的试样应充分混合均匀，分为两等份，其中一份应按第 7.4 节规定的项目和方 法进行检验，另一份应密封保存至有效期，以备仲裁检验。 7.4 高延性混凝土性能检验 7.4.1 高延性混凝土材料进场检验及最终力学性能检验评定的标准试件制作和性能测试方法应符合下 列规定： a) 按照 GB/T 50081 的有关规定进行试件制作和立方体抗压强度测试，且高延性混凝土标准试件 尺寸为 100 mm×100 mm×100 mm，以该尺寸试件的强度测试结果确定高延性混凝土立方体抗压强 度，且不考虑尺寸换算系数。 b) 按照 GB/T 50081 的试件制作方法制作尺寸为 40 mm×40 mm×160 mm 的标准试件，并按 GB/T 17671 的有关规定进行三点抗折试验，确定高延性混凝土的抗折强度。 c) 按照 GB/T 50081 的试件制作方法制作尺寸为 40 mm×40 mm×160 mm 的标准试件，并按附录 A 的 方法进行抗弯试验，确定高延性混凝土的等效弯曲强度和等效弯曲韧性。 7.4.2 高延性混凝土材料力学性能检验应符合下列规定： a) 高延性混凝土材料力学性能检验应按第 7.4.1 条规定测试试件标准养护 60d 的力学性能。 b) 同一批次用于立方体抗压、抗折和抗弯试验的试块应分别留置不少于 3 组，每组 3 个试块。 c) 对高延性混凝土材料力学性能检验，除应留置以上试块进行标准养护测试力学性能外，尚应留 置同等数量和规格的高延性混凝土试块进行同条件养护，同条件养护时的等效养护龄期可取日 7 DB64/T 1746—2020 平均温度逐日累计达到 1200 ℃·d 时所对应的龄期。日平均温度为 0 ℃以下的龄期不计入。 同条件养护试件强度检验的具体规定应按 GB 50204 相关规定执行。 7.4.3 高延性混凝土的主要力学性能试验值计算方法应符合下列规定： a) 高延性混凝土的等效弯曲强度试验值和等效弯曲韧性试验值取 3 个试件试验结果的算术平均 值。 b) 高延性混凝土的抗折强度试验值的计算应符合 GB/T 17671 的有关规定。 c) 高延性混凝土的立方体抗压强度的检验评定应符合 GB/T 50107 的有关规定，且不考虑尺寸换 算系数。 7.4.4 当设计文件对高延性混凝土的抗冻性能、抗水渗透性能、抗硫酸盐侵蚀性能、抗氯离子渗透性 能等耐久性能有要求时，尚应按 GB/T 50082 的有关规定进行试验测试，并按 JGJ/T 193 的有关规定进 行等级评定，其评定结果应符合第 7.2.2 条的规定。高延性混凝土的耐久性试验中，抗冻试验采用“快 冻法”，抗水渗透试验采用“逐级加压法”，抗氯离子渗透试验采用“快速氯离子迁移系数法（RCM 法）”。 7.4.5 实际工程需要检验高延性混凝土轴心抗压强度和弹性模量时，应按 GB/T 50081 的有规定进行试 件制作和试验测定，且高延性混凝土标准试件尺寸为 100 mm×100 mm×300 mm。 8 高延性混凝土配合比设计 8.1 一般规定 8.1.1 高延性混凝土配合比设计应同时满足试配强度和韧性的要求，并应满足高延性混凝土拌合物性 能、力学性能和耐久性能的设计要求。 8.1.2 高延性混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的相关要求。 8.1.3 高延性混凝土配合比设计应以干燥状态骨料为基准。 8.1.4 高延性混凝土中纤维的体积率不宜小于 0.5%，且应以试验结果最终确定。 8.2 配合比确定 8.2.1 高延性混凝土配合比应经试验确定。在缺乏试验依据的情况下，高延性混凝土配合比设计宜符 合下列要求： a) 高延性混凝土的水胶比不宜大于 0.50，砂胶比不宜大于 0.80。 b) 高延性混凝土的水泥用量可按表 7 选取，并应经试配确定： 表7 高延性混凝土的水泥最小用量 最大水胶比 0.50 0.45 0.40 ≤0.35 水泥最小用量（kg/m3） 300 320 340 360 3 c) 水泥用量不宜大于 450 kg/m 。 d) 外加剂和矿物掺合料（粉煤灰，硅灰等）的品种、掺量应经过试配确定；矿物掺合料掺量宜为 拌合物总质量的 20%～40%。 8.2.2 在试配过程中，应采用三个不同的配合比进行高延性混凝土强度试验，其中一个可为依据表 7 计算后调整拌合物的试拌配合比，另外两个配合比的水胶比宜较试拌配合比分别增加和减少 0.05。 8.2.3 高延性混凝土设计配合比确定后，尚应采用该配合比进行不少于三盘高延性混凝土的重复试验， 每盘高延性混凝土应至少成型一组试件，每组高延性混凝土的抗压强度不应低于配制强度。 8 DB64/T 1746—2020 8.2.4 高延性混凝土的配制抗压强度应符合下列规定： f du，0 ≥ f du,k + 1.645σ …………………（1） 式中： f du,0 —— 高延性混凝土的配制抗压强度； f du,k —— 高延性混凝土立方体抗压强度标准值； σ —— 高延性混凝土抗压强度的标准差，宜通过试验确定；当无可靠试验依据时，可取 0.08 f du,k 。 8.2.5 高延性混凝土的配制抗折强度、等效弯曲强度和等效弯曲韧性除应符合第 7.2.1 条相关规定外， 尚应符合设计要求。 8.2.6 高延性混凝土配合比试配、调整时，试配的高延性混凝土试件的测试龄期宜取 3 d，最终以 60 d 龄期的配制强度为准。 8.2.7 高延性混凝土设计配合比确定后，应进行生产适应性验证。 9 高延性混凝土加固砌体结构 9.1 一般规定 9.1.1 9.1.2 a) b) 本章适用于正常使用工况以及抗震设防烈度为 6～8 度的砖砌体和砌块砌体结构或构件的加固。 采用高延性混凝土加固墙体时，应符合下列要求： 结构加固前应进行检测鉴定，根据鉴定结果确定加固方案。 采用高延性混凝土面层加固砌体结构时，面层厚度一般为 10 mm~25 mm；当面层厚度大于 30 mm 时，应在高延性混凝土面层内增设钢筋网片，形成配筋高延性混凝土面层。 9.1.3 对砌体结构加固之前，应将加固部位原有装饰面层铲除干净，并应剔除加固部位松散、风化严 重的块体和砌筑砂浆，必要时应对残损部位进行局部拆除补砌。 9.1.4 对砌体结构农村危房，可按照附录 B 的有关规定，采用高延性混凝土进行构造加固。 9.2 砌体抗压加固 9.2.1 采用高延性混凝土面层或配筋高延性混凝土面层加固轴心受压构件时，其正截面受压承载力应 按下式验算： …………………（2） N ≤ ϕcom( f m0 Am0 + α d f d Ad + α s f y′As′) 式中： N —— 构件轴向压力设计值； ϕcom —— 轴心受压构件的稳定系数，可根据加固后截面的高厚比及配筋率，按 GB 50702 的规定 取值； f m0 —— 原构件砌体抗压强度设计值； Am0 —— 原构件截面面积； α d —— 高延性混凝土强度利用系数，取 α d = 0.15； f d —— 高延性混凝土轴心抗压强度设计值； Ad —— 新增高延性混凝土面层的截面面积； α s —— 钢筋强度利用系数，对砖砌体，取 α s = 0.80 ；对混凝土小型空心砌块砌体，取 α s = 0.70 ； f y′ —— 新增竖向钢筋抗压强度设计值； As′ —— 新增受压区竖向钢筋截面面积。 9 DB64/T 1746—2020 9.2.2 采用高延性混凝土面层或配筋高延性混凝土面层加固偏心受压构件（图 1）时，其正截面受压 承载力应按下列公式计算： …………………（3） N ≤ f m0 Am′ + α d f d Ad′ + α s f y As′ − σ s As N ⋅ eN ≤ f m0 S ms + α d f d Sds + α s f y′As′ (h0 − a ′) …………………（4） 此时，钢筋的应力 σ s （单位为MPa，正值为拉应力，负值为压应力），应根据截面受压区相对高度 ξ ，按下列规定确定： 当 ξ > ξ b （即小偏心受压）时 …………………（5） σ s =650 − 800ξ …………………（6） − f y′ ≤ σ s ≤ f y 当 ξ ≤ ξ b （即大偏心受压）时 σ s = fy …………………（7） ξ = x / h0 …………………（8） 其中截面受压区高度 x ，可由下式确定： f m0 S mN + α d f d SdN + α s f y′As′eN′ − σ s As eN = 0 eN =e + ea +（h / 2 − a ) eN′ =e + ea −（h / 2 − a ′) ea = β 2h 2200 (1 − 0.022 β ) …………………（9） …………………（10） …………………（11） …………………（12） 式中： σs ——钢筋的应力，正值为拉应力，负值为压应力，单位为兆帕（MPa）， ′ A m ——砌体受压区的截面面积； ——高延性混凝土强度利用系数，取 α d = 0.15； αd ——高延性混凝土面层受压区的截面面积； A′d ——偏心受压构件钢筋强度利用系数，对砖砌体，取 α s = 0.90 ；对混凝土小型空心砌块砌体， 取 α s = 0.80 ； ——离轴向力 N 作用点较远一侧钢筋的合力点至轴向力 N 作用点的距离； eN S ms ——砌体受压区的截面面积对钢筋 As 重心的面积矩； ——高延性混凝土面层受压区的截面面积对钢筋 As 重心的面积矩； Sds ——加固后截面受压区相对高度的界限值，对 HPB300 级钢筋，取 0.575；对 HRB335 级钢筋， ξb 取 0.550；对 HRB400 级钢筋，取 0.518； —— S mN 砌体受压区的截面面积对轴向力 N 作用点的面积矩； SdN ——高延性混凝土面层受压区的截面面积对轴向力 N 作用点的面积矩； ——离轴向力 N 作用点较近一侧钢筋的重心至轴向力 N 作用点的距离； eN′ e ——轴向力对加固后截面的初始偏心距，按荷载设计值计算，当 e < 0.05h 时，取 e = 0.05h ； ——加固后的构件在轴向力作用下的附加偏心距； ea β ——加固后的构件高厚比； ——加固后的截面高度； h ——加固后的截面有效高度； h0 a和a ′ ——分别为离轴向力 N 作用点较远和较近一侧钢筋合力点至截面外侧边缘的距离； ——距轴向力 N 较远一侧钢筋的截面面积； As ——距轴向力 N 较近一侧钢筋的截面面积。 As′ αs 10 DB64/T 1746—2020 s s a s s a a （a）小偏心受压 a （b）大偏心受压 图1 加固后的偏心受压构件 9.3 砌体抗剪加固 9.3.1 高延性混凝土面层或配筋高延性混凝土面层加固后，墙体的受剪承载力应按下式计算： …………………（13） V ≤ Vm + Vd 式中： V ——墙体剪力设计值； Vm ——原墙体受剪承载力，按 GB 50003 计算； Vd ——采用高延性混凝土加固后提高的受剪承载力。 9.3.2 采用高延性混凝土面层或配筋高延性混凝土面层加固后，墙体的受剪承载力提高值 Vd 应按下列 公式计算： = Vd 0.7α d f dt bh + Vs Vs = 0.8α s f yh Ash h s …………………（14） …………………（15） 式中： f dt ——高延性混凝土轴心抗拉强度设计值； f dt 按第 7.2.3 条规定取值；当有可靠试验资料时，取 值可根据试验结果确定； α d ——高延性混凝土强度利用系数，墙体抗剪加固时，可取 α d = 0.66 ； b ——高延性混凝土面层厚度（双面加固时，取其厚度之和）； h ——采用面层加固的墙体水平方向长度； Vs ——墙体采用配筋面层加固后，水平钢筋承担的剪力； α s ——钢筋强度利用系数，可取 α s = 0.9 ； f yh ——水平向钢筋的强度设计值； Ash ——配置在同一截面内的水平向钢筋全部截面面积； s ——水平向钢筋的间距。 11 DB64/T 1746—2020 9.4 砌体抗震加固 9.4.1 采用高延性混凝土加固，可用于提高墙体的抗震承载力、增设或补设高延性混凝土-砌体组合圈 梁及组合构造柱，增强结构的整体性与综合抗震能力。 9.4.2 采用高延性混凝土面层或配筋高延性混凝土面层对砌体房屋进行抗震加固时，宜采用双面加固， 也可采用单面加固。 9.4.3 高延性混凝土面层或配筋高延性混凝土面层加固砌体墙的抗震受剪承载力按下式验算： VE ≤ VR0 + 式中： VE —— VR0 —— —— Vd γ RE —— Vd γ RE …………………（16） 墙体地震剪力设计值； 原墙体截面抗震受剪承载力，按 GB 50003 计算； 高延性混凝土加固后提高的受剪承载力，按第 9.3.2 条计算； 承载力抗震调整系数，取 γ RE 为 0.85。 9.5 加固砌体结构抗震能力计算 9.5.1 高延性混凝土面层或配筋高延性混凝土面层加固后的砌体结构楼层和墙段应按下列公式计算其 抗震能力指数： …………………（17） β s = ηψ 1ψ 2 β 0 式中： βs η ——加固后楼层或墙段的综合抗震能力指数； ——加固增强系数，可按第 9.5.3 条计算； ——楼层或墙段原有的抗震能力指数，应分别按 GB 50023 规定的有关方法计算； β0 ψ 1 、 ψ 2 ——分别为体系影响系数和局部影响系数，应根据房屋加固后的状况，按 GB 50023 的有 关规定取值。 9.5.2 采用高延性混凝土面层或配筋高延性混凝土面层加固后，按 GB 50011 的规定只选择从属面积较 大或竖向应力较小的墙段进行抗震承载力验算时，截面抗震受剪承载力可按下列公式验算： …………………（18） 不计入构造影响时 V ≤ η pijVR0 V ≤ η pijψ 1ψ 2VR0 计入构造影响时 …………………（19） 式中： V ——墙段的剪力设计值； ηpij ——加固后第 i 楼层第 j 墙段抗震能力增强系数，可按式（21）确定； VR0 ——墙段原有的抗震受剪承载力，可按 GB 50003 有关规定计算；但其中的材料性能设计指标、 承载力抗震调整系数应按 JGJ 116 的有关规定采用。 9.5.3 采用高延性混凝土面层或配筋高延性混凝土面层加固后，楼层和墙段抗震能力的增强系数可按 下列公式计算： n η pi = 1 + η= pij ∑ (η j =1 pij − 1) Aij 0 Ai 0 t 240 η0 + w 0 − 1 tw 0 240 式中： ηpi —— 高延性混凝土加固后第 i 楼层抗震能力的增强系数； ηpij —— 第 i 楼层第 j 墙段高延性混凝土面层加固的增强系数； 12 …………………（20） …………………（21） DB64/T 1746—2020 —— 基准增强系数，240mm 厚墙体可按表 8 取值，也可按式（22）进行计算； —— 第 i 楼层中验算方向原有抗震墙在 1/2 层高处净截面的面积； —— 第 i 楼层中验算方向面层加固的抗震墙 j 墙段在 1/2 层高处净截面的面积； η0 Ai 0 Aij 0 n —— 第 i 楼层中验算方向上的面层加固抗震墙的道数； tw0 —— 原墙体厚度（mm）。 9.5.4 高延性混凝土面层或配筋高延性混凝土面层加固采用综合抗震能力指数验算时，有关构件支承 长度的影响系数应作相应改变，有关墙体局部尺寸的影响系数应取 1.0。 9.5.5 采用高延性混凝土面层或配筋高延性混凝土面层加固后，墙体抗震受剪承载力的基准增强系数 η0 按下式计算： η0 = 1 + Vd 0.85 VME0 …………………（22） 注：原墙体在重力荷载代表值作用下的平均竖向压应力 σ 0 > 0.8 f 时，基准增强系数 η0 应乘以0.8进行折减， f 为 砌体的抗压强度设计值 式中： VME0 ——240mm 厚原墙体的截面抗震受剪承载力，可按 GB 50003 计算。 η0 也可按表 8 取值。 表8 高延性混凝土面层加固的基准增强系数 η0 σ0 2 (N/mm ) 高延性混 单面加固 面层 凝土立方 原墙体砂浆强度/(N/mm ) 厚度 体抗压强 (mm) 度试验值 双面加固 2 2 原墙体砂浆强度/(N/mm ) 0.4 1.0 2.5 5.0 7.5 10 0.4 1.0 2.5 5.0 7.5 10 1.76 1.59 1.46 1.37 1.33 1.30 2.69 2.32 2.02 1.83 1.73 1.67 2.14 1.89 1.69 1.56 1.49 1.45 3.54 2.98 2.52 2.24 2.09 2.00 2.52 2.19 1.91 1.74 1.66 1.60 4.38 3.64 3.03 2.65 2.46 2.33 25 2.90 2.48 2.14 1.93 1.82 1.75 — 4.29 3.54 3.07 2.82 2.66 10 2.04 1.80 1.60 1.48 1.41 1.37 3.31 2.77 2.33 2.06 1.92 1.83 2.56 2.19 1.90 1.71 1.62 1.56 4.46 3.65 3.00 2.59 2.38 2.25 3.08 2.59 2.20 1.95 1.83 1.75 — 4.54 3.66 3.12 2.84 2.66 25 3.60 2.99 2.50 2.19 2.04 1.93 — — 4.33 3.65 3.30 3.08 10 2.50 2.10 1.79 1.61 1.52 1.46 4.33 3.45 2.76 2.35 2.15 2.02 3.25 2.65 2.19 1.91 1.77 1.69 — 4.68 3.64 3.02 2.72 2.53 3.99 3.21 2.59 2.21 2.03 1.92 — — 4.53 3.70 3.29 3.04 4.74 3.76 2.98 2.52 2.29 2.15 — — — 4.37 3.87 3.55 2 (N/mm ) 10 1.0 0.5 0.2 15 20 15 20 15 20 25 ≥50 ≥50 ≥50 注1：表中数据为高延性混凝土加固后的基准增强系数； 注2： σ 0 为原墙体在重力荷载代表值作用下的平均竖向压应力； 注3：当 σ 0 > 0.8 f 时，表中基准增强系数应乘以0.8进行折减， f 为砌体的抗压强度设计值； 注4：表中“—”对应的 η0 取5.00。 9.5.6 高延性混凝土面层或配筋高延性混凝土面层加固后，墙体侧向刚度的提高系数应按下列公式计 算： 实心墙单面加固 240 240 ηk 0 − 0.75( − 1) tw 0 tw 0 ηk = …………………（23） 13 DB64/T 1746—2020 ηk= 实心墙双面加固 240 240 − 1) ηk 0 − ( tw 0 tw 0 …………………（24） 式中： ηk ——加固后墙体的侧向刚度提高系数； ηk0 ——刚度的基准提高系数，可按表 9 取值； 9.5.7 采用高延性混凝土面层或配筋高延性混凝土面层加固后，墙体的侧向刚度应按下列公式计算： K= E= 1 H 3 η1 H + ( )α 12 EI AG …………………（25） Em Am + Ed Ad Am + Ad …………………（26） 式中： —— 采用高延性混凝土面层加固后墙体的侧向刚度； K Em —— 砌体的弹性模量； —— 高延性混凝土面层的弹性模量； Ed —— 砌体的横截面面积； Am —— 高延性混凝土面层的横截面面积； Ad G —— 加固砖墙的剪切模量，取 G = 0.4 E ； —— 截面剪应变不均匀系数，取 η1 =1.2； η1 α —— 竖向压应力影响系数，保守取 α =1.0； —— 墙体竖向高度； H I 、A —— 分别表示采用高延性混凝土面层加固后，组合截面惯性矩和组合截面面积。 表9 高延性混凝土面层加固时墙体侧向刚度的基准提高系数 ηk0 面层厚度 （mm） 高延性混凝土立 方体抗压强度试 验值 2 (N/mm ) 单面加固 原墙体块材 强度等级 2 2 原墙体砂浆强度/(N/mm ) 0.4 10 双面加固 1.0 2.5 5.0 7.5 原墙体砂浆强度/(N/mm ) 10 0.4 1.0 2.5 5.0 7.5 10 1.93 1.58 1.50 1.41 1.34 1.29 2.85 2.16 2.00 1.82 1.68 1.58 2.39 1.87 1.75 1.61 1.51 1.43 3.78 2.73 2.51 2.22 2.02 1.87 15 ≥50 MU10 20 2.85 2.16 2.00 1.82 1.68 1.58 4.70 3.31 3.01 2.63 2.36 2.15 25 3.32 2.44 2.26 2.02 1.85 1.72 5.63 3.89 3.51 3.04 2.70 2.44 10 2.15 1.72 1.62 1.51 1.42 1.36 3.30 2.43 2.25 2.01 1.84 1.72 15 2.72 2.08 1.93 1.76 1.63 1.54 4.45 3.15 2.87 2.52 2.26 2.07 ≥50 MU7.5 20 3.30 2.43 2.25 2.01 1.84 1.72 5.60 3.87 3.49 3.02 2.69 2.43 25 3.87 2.79 2.56 2.26 2.05 1.90 6.75 4.58 4.12 3.53 3.11 2.79 9.5.8 采用高延性混凝土面层或配筋高延性混凝土面层加固墙体，应力求墙体刚度分布均匀，避免过 大扭转，必要时可按式（25）修正后的刚度进行剪力分配。 9.5.9 抗震加固除需满足抗震承载力要求外，尚应符合 GB 50011 及 GB 50023 的有关规定。 14 DB64/T 1746—2020 9.6 构造要求 9.6.1 采用高延性混凝土加固墙体应符合下列一般规定： a) 原墙面有粉刷层时，应在加固之前将粉刷层铲除，并将墙面浮灰清理干净。 b) 采用高延性混凝土面层加固墙体时，面层厚度均不应小于 10 mm。当面层厚度大于 30mm 时，宜 配置钢筋网片及拉结筋（图 2），竖向钢筋可采用直径为 6 mm~10 mm 的 HPB300 级普通钢筋， 横向钢筋可采用直径为 6 mm~8 mm 的 HPB300 级普通钢筋；竖向钢筋及水平钢筋的间距不宜大于 300 mm；双面加固时采用 S 拉结筋间距不宜大于 900mm，单面加固时采用 L 形锚筋间距不宜大 于 600 mm，具体配筋应根据实际工程由计算确定。 c) 加固用的钢筋，宜选用 HPB300 级、HRB400 级普通钢筋。 d) 原砌筑砂浆强度低于 1.0 MPa 时，高延性混凝土面层与墙体之间宜采用局部嵌缝等方式进行处 理，嵌缝深度为 10 mm~15 mm（图 3）。每个嵌缝部位沿竖向剔不宜少于 4 条水平灰缝，沿水平 向剔不宜少于 3 条竖向灰缝，嵌缝部位宜按梅花状布置，相邻的嵌缝部位净间距不宜大于 600 mm。 图2 钢筋网片及拉结筋设置示意图 图3 高延性混凝土面层嵌缝示意图 e) 采用高延性混凝土加固时，应采取措施防止面层端部剥离破坏。如在墙上开槽将面层端部嵌入 墙内或采用嵌缝、L 形倒角的形式加强端部锚固（图 4）。墙上开槽将面层端部嵌入墙内的宽 度和深度均不小于 30 mm，面层端部采用 L 形倒角，锚固的宽度不小于 120 mm 或锚至门窗框边。 （a）面层端部 L 形倒角 1 （b）面层端部嵌入墙内 图4 防止面层剥离措施示意图 f) 高延性混凝土加固遇门窗洞口时，单面加固应将面层延伸至洞口侧边锚固，双面加固宜将两侧 的面层在洞口处闭合（图 5）。 15 DB64/T 1746—2020 （a）门窗洞口做法（双面） （b）门窗洞口做法（单面） 图5 加固门窗洞口做法 9.6.2 高延性混凝土加固受压构件时，尚应符合以下要求： a) 高延性混凝土面层加固砌体受压构件，宜采用双面加固，面层厚度不宜小于 15 mm；当采用单 面加固时，面层厚度不宜小于 20 mm。当存在以下情况时，不宜采用高延性混凝土面层单面加 固： 1) 原砌筑砂浆强度不高于 1.0MPa； 2) 采用高延性混凝土加固梁下砌体偏心受压构件。 b) 配筋高延性混凝土面层中纵向钢筋的上下端均应有可靠的锚固；上端应锚入有配筋的混凝土梁 垫、梁、板或牛腿内；下端应锚入基础内。 c) 采用高延性混凝土面层加固，当面层厚度大于 20 mm 时，宜采用拉结件增强面层与墙体的可靠 拉结，拉结件的间距不宜大于 600 mm，且宜为梅花状布置。对多孔砖砌体和砌块砌体墙，钻孔 位置应选择在竖向灰缝处。双面加固时拉结件宜为直径 6 mm 的 HPB300 级普通钢筋制作的工字 形钢筋（图 6c），单面加固时拉结件宜为直径 6 mm 的 HPB300 级普通钢筋制作的 T 形钢筋（图 6d），单面加固时，应在原墙体上钻孔将 T 形钢筋锚入墙内，锚入深度不小于 120 mm，孔洞应 采用胶粘剂灌注填实。 （a）双面加固 （b）单面加固 （c）工字形钢筋 （d）T 形钢筋 图6 高延性混凝土面层设置拉结件时的构造做法 d) 当窗间墙高宽比大于等于 4 时，应采用高延性混凝土四面加固的形式进行加固（如图 7），面 层厚度不宜小于 20 mm。高延性混凝土面层厚度大于 30 mm 时，应设置竖向钢筋和水平闭合钢 筋，竖向钢筋和水平钢筋间距均不大于 300 mm，竖向钢筋直径不宜小于 8 mm，水平闭合钢筋直 径不宜小于 6 mm。 16 DB64/T 1746—2020 （a） 采用面层加固时 （b）采用配筋面层加固时 图7 高宽比大于等于 4 的窗间墙四面加固做法 e) 对独立承重砖柱，可采用高延性混凝土面层围套加固，面层厚度不宜小于 20 mm；当面层厚度 大于 30 mm 时，宜配置纵向钢筋和闭合箍筋，竖向钢筋宜采用 HRB400 级钢筋、直径不宜小于 10 mm，闭合箍筋的直径不宜小于 6 mm、间距不宜大于 150 mm，具体配筋应根据实际工程由计 算确定（图 8）。 （a）独立砖柱加固方法 1 （b）独立砖柱加固方法 2 图8 加固独立砖柱做法示意图 f) 底层墙体的高延性混凝土面层，应向下延伸至基础顶面。 g) 当面层中配置钢筋网时，钢筋网的四周应与楼板、大梁、柱或墙体可靠连接。墙、柱加固增设 的竖向受力钢筋，其上端应锚固在楼层构件、圈梁或配筋的混凝土垫块中；其伸入地下一端应 锚固在基础内。 9.6.3 采用高延性混凝土面层或配筋高延性混凝土面层对墙体进行抗剪和抗震加固时，应符合以下要 求： a) 高延性混凝土面层加固受剪构件，宜采用双面加固，面层厚度不应小于 10 mm；当采用单面加 固时，面层厚度不应小于 15 mm。 b) 底层墙体的高延性混凝土面层，在室外宜伸入地面以下 200 mm 或伸至地圈梁顶面。 c) 独立砖柱的抗剪及抗震加固方法同抗压加固。 d) 底层的配筋高延性混凝土面层在室外地面下应加厚并伸入地面以下 500 mm。 9.6.4 当圈梁和构造柱设置不满足要求时，可采用高延性混凝土-砌体组合圈梁和高延性混凝土-砌体 组合构造柱对房屋进行整体性加固（图 9），组合圈梁高度不小于 350 mm，组合构造柱配筋时的面层在 墙体拐角处应加宽不小于 150 mm，组合构造柱不配筋时的面层在墙体拐角处应加宽不小于 300 mm。高延 性混凝土-砌体组合圈梁和配筋时的高延性混凝土-砌体组合构造柱的面层厚度不宜小于 40 mm，不配筋 的高延性混凝土-砌体组合构造柱面层厚度宜取 30 mm。高延性混凝土-砌体组合圈梁和组合构造柱的纵 向钢筋宜采用 HRB400 级钢筋，闭合箍筋宜采用 HPB300 级钢筋；组合圈梁和组合构造柱的纵筋直径分别 不应小于 10 mm 和 12 mm，箍筋直径分别不应小于 6 mm 和 8 mm，箍筋间距不应大于 300 mm。不配置钢筋 的组合构造柱做法（图 9c、e）适用于两层及两层以下的砌体房屋加固。 17 DB64/T 1746—2020 （a）高延性混凝土-砌体组合圈梁做法 （c）高延性混凝土-砌体组合构造柱做法 2 （b）高延性混凝土-砌体组合构造柱做法 1 （d）高延性混凝土-砌体组合构造柱做法 3 （e）高延性混凝土-砌体组合构造柱做法 4 图9 高延性混凝土-砌体组合圈梁及组合构造柱做法示意图 9.6.5 原结构未设置构造柱且房屋高宽比大于 GB 50011 及 GB 50023 对房屋高宽比的限值要求时，应 在加固内、外纵墙墙体上下层楼盖处的高延性混凝土面层内设置竖向钢筋保证上下层加固面层的可靠连 接（图 10），竖向钢筋在上下层加固面层的内伸入长度不应小于 400 mm，面层厚度不能满足钢筋保护 层厚度要求时，应在墙体上沿竖向开槽后将钢筋嵌入槽内，开槽宽度及深度均不宜小于 30 mm，竖向钢 筋宜采用 HRB400 级钢筋，直径不应小于 10 mm。 18 DB64/T 1746—2020 （a）楼盖处上下连接做法（外纵墙） （b）楼盖处上下连接做法（内纵墙） 图10 楼盖处上下连接做法示意图 9.6.6 采用配筋高延性混凝土面层加固砌体结构时，竖向钢筋宜采用集中配置穿板连接筋的方式穿过 楼板（图 11），穿板连接筋宜采用 HRB400 级钢筋，直径为 8 mm～10 mm，穿板连接筋的间距宜为 600 mm， 对于预制楼板宜从板缝之间穿过。穿墙连接筋的搭接长度 ll 应符合 GB 50010 的有关规定，且不小于 40 d，d 为穿墙连接筋的直径。 图11 楼板处集中配置穿板连接筋做法示意图 9.7 施工及施工质量验收 9.7.1 采用高延性混凝土加固砌体结构的施工应符合下列一般规定： a) 高延性混凝土加固砌体结构的施工工序应符合下列规定：铲除原墙抹灰层 → 凿缝或开槽 → （安装钢筋网或拉结件） → 清理浮灰 → 浇水润湿墙面 → 压抹高延性混凝土 → 保湿养 护。 注：括号中“安装钢筋网或拉结件”只在设计有钢筋网或拉结件时进行。 b) 高延性混凝土加固砌体结构工程应按下列规定进行施工质量控制： 1) 结构加固设计单位应按审查批准的施工图，向施工单位进行技术交底；施工单位应编制施 工组织设计和施工技术方案，经审查批准后组织实施； 2) 高延性混凝土加固砌体结构采用的钢材和高延性混凝土材料应按照 GB 50550 和第 7.3 条 的有关规定进行现场见证取样复验，材料送样应经监理工程师签封；复验不合格的材料不 得使用；施工单位或生产厂家自行抽样、送检的委托检验报告无效； 19 DB64/T 1746—2020 3) 加固施工前，应对原结构、构件进行清理、修整和支护；清理、修整和支护的具体要求应 符合 GB 50550 的有关规定； 4) 结构加固工程的每道工序均应按本规程及国家现行相关标准的规定进行质量控制；每道工 序完成后应进行检查验收；必要时尚应按隐蔽工程的要求进行检查验收；合格后方允许进 行下一道工序的施工； 5) 相关各专业工种交接时，应进行交接检验，并应经监理工程师检查认可。 c) 高延性混凝土抗压加固砌体结构时，同条件养护的高延性混凝土试块立方体抗压强度达到 2 50 N/mm 时，方可恢复楼、屋面卸除的荷载。 9.7.2 采用高延性混凝土加固砌体结构的施工准备应符合下列规定： a) 加固施工使用的机具应满足施工需要，且性能应稳定可靠。 b) 加固施工过程中应做好安全防护工作，作业人员应正确使用安全防护用品。 c) 施工单位技术人员应仔细阅读设计文件和相关产品使用说明书，并根据施工现场和加固构件的 实际情况编制专项施工方案。施工人员应经过安全质量技术交底，并应经培训掌握施工操作要 领。 d) 抗压加固时应卸除构件活荷载，必要时应设置临时支撑。 e) 施工操作脚手架应符合施工方案要求，搭设完成并经验收合格后方可使用。 f) 宜在施工现场加固构件旁采用相同材料和施工工艺制作施工样板。 9.7.3 采用高延性混凝土加固砌体结构施工时应符合下列施工要点： a) 加固部位原构件表面应进行清理和修补，并应符合 GB 50550 的有关规定。 b) 当设计需要设置钢筋网或拉结件时，其制作和安装的施工要求应符合 GB 50550 对钢筋网安装 的有关规定。 c) 压抹高延性混凝土面层前，应提前对构件表面反复浇水润湿，并待构件表面湿润无明水后再进 行面层施工。 d) 高延性混凝土应采用强制式搅拌机搅拌，搅拌机转速不宜小于 45 r/min，宜按以下投料顺序进 行搅拌：先加入水，在搅拌过程中加入干混料（骨料、水泥、矿物掺合料等）；待拌合物搅拌 均匀后加入纤维，采取措施使纤维分散均匀、手摸无聚团后停止搅拌。 e) 高延性混凝土面层厚度大于 15 mm 时，宜分层压抹，每层压抹厚度不宜超过 15 mm，后一层压 抹应在前一层压抹后 4 h 内进行，最后一层之前压抹的高延性混凝土表面不应收光。 f) 高延性混凝土面层或配筋高延性混凝土面层施工完成后，应在高延性混凝土终凝后及时对其进 行保湿养护，养护时间不应少于 7 d。 9.7.4 采用高延性混凝土加固砌体结构时，应按第 7 章的规定对高延性混凝土材料性能进行检验，检 验结果应满足本规程相关规定，同时应满足设计要求。 9.7.5 采用高延性混凝土面层加固的砌体结构，应按下列要求进行施工质量验收： 2 a) 施工质量验收应按检验批进行。每检验批为 50 个自然间（大面积房间和走廊按 30 m 为一间）， 不足 50 间的也划分为一个检验批。 b) 墙面基层处理应进行隐蔽工程验收。 c) 高延性混凝土与加固构件的结合面粘结质量应良好，锤击检测判定为结合不良（空鼓）的面积 不应超过总测试面积的 10%。 抽检数量：每一检验批 5 面墙。 检验方法：用小锤轻击查空鼓。 d) 高延性混凝土面层的厚度应满足设计要求，抽样合格率不应小于 90%。 抽检数量：每一检验批 5 面墙，每一面墙不应少于 5 处。 检验方法：用钻芯取样及卷尺测量的方法测定。 20 DB64/T 1746—2020 e) 加固墙体等板类构件的高延性混凝土面层表面平整度的允许偏差为 8 mm，抽样合格率不应小于 80%。 抽检数量：每一检验批 5 面墙，每一墙面不应少于 5 处。 检验方法：用铅垂线及钢卷尺检查。 10 高延性混凝土加固混凝土构件 10.1 一般规定 10.1.1 高延性混凝土适用于下列混凝土构件的加固： a) 钢筋混凝土剪力墙抗剪加固。 b) 钢筋混凝土梁抗剪加固。 c) 钢筋混凝土柱抗压加固。 d) 当有可靠依据时，也可用于其他受力状况的混凝土结构构件加固。 10.1.2 混凝土构件的承载能力加固宜采用高延性混凝土增大截面法。高延性混凝土加固面层的厚度不 宜小于 15 mm。 10.1.3 采用高延性混凝土增大截面法时，原构件混凝土强度评定值不应低于 13 MPa，且强度等级不宜 高于 C50。 10.1.4 采用高延性混凝土增大截面法进行加固时，应卸除或大部分卸除作用在结构上的活荷载。 10.1.5 采用高延性混凝土增大截面法加固钢筋混凝土结构构件时，其正截面承载力应按 GB 50010 的 基本假定进行计算。 10.1.6 加固混凝土构件的高延性混凝土力学性能指标除应符合第 7.2 条的规定外，尚应满足设计要 求。 10.1.7 采用高延性混凝土加固的梁、柱、剪力墙构件，考虑地震作用组合时，截面承载力计算除应符 合本规程规定外，尚应符合 GB 50011 的相关规定，且其受剪截面应符合下列条件： 跨高比大于 2.5 的梁和连梁及剪跨比大于 2 的柱和剪力墙： VE ≤ 1 γ RE (0.20 β c f c bh0 ) …………………（27） 跨高比不大于 2.5 的梁和连梁及剪跨比不大于 2 的柱和剪力墙： VE ≤ 1 γ RE (0.15β c f c bh0 ) …………………（28） 剪跨比的计算应符合 GB 50011 的有关规定。 式中： VE ——加固后的混凝土构件考虑地震组合的剪力设计值； f c ——原构件混凝土轴心抗压强度设计值； β c ——混凝土强度影响系数；按 GB 50010 规定取值； b ——加固后的梁、柱截面宽度或剪力墙墙肢截面宽度； h0 ——加固后构件截面有效高度。 γ RE ——承载力抗震调整系数，取 γ RE 为 0.85。 10.2 钢筋混凝土剪力墙抗剪加固计算 10.2.1 采用高延性混凝土增大截面法加固偏心受压剪力墙构件时，受剪截面应符合下列条件： …………………（29） V ≤ 0.25β c f c bh0 式中： 21 DB64/T 1746—2020 V ——构件的剪力设计值； b ——加固后矩形截面宽度或 T 形、I 形截面的腹板宽度； h0 ——加固后剪力墙截面有效高度。 10.2.2 采用高延性混凝土加固偏心受压的剪力墙构件时，其斜截面受剪承载力应按下列公式计算： …………………（30） V ≤ Vm + Vd 式中： V —— 墙体剪力设计值； Vm —— 原剪力墙斜截面受剪承载力，按 GB 50010 计算； Vd —— 高延性混凝土面层加固后剪力墙受剪承载力提高值。 10.2.3 采用高延性混凝土增大截面法加固后剪力墙的受剪承载力提高值 Vd 应按下列公式计算： …………………（31） = Vd α dα dv f dt bd h0 + Vs Vs = α s f yh Ash h0 s …………………（32） 式中： α d ——高延性混凝土面层的强度利用系数，可取 α d =0.7； α dv ——高延性混凝土面层的受剪承载力系数；可取 α dv = 0.66 ； f dt ——高延性混凝土轴心抗拉强度设计值； f dt 按第 7.2.3 条规定取值；当有可靠试验资料 时，取值可根据试验结果确定； bd ——高延性混凝土面层厚度，双面加固时取其厚度之和； Vs ——剪力墙采用配筋面层加固后，水平分布钢筋承担的剪力； α s ——新增水平钢筋的强度利用系数，可取 α s =0.9； f yh ——水平分布钢筋的强度设计值； Ash ——配置在同一截面内的水平分布钢筋全部截面面积； s ——水平分布钢筋的竖向间距； 10.3 钢筋混凝土梁抗剪加固计算 10.3.1 采用高延性混凝土增大截面法对钢筋混凝土梁抗剪加固时，其加固后的受剪截面应符合下列条 件： a) 当 hw / b ≤ 4 时 …………………（33） V ≤ 0.25β c f c bh0 b) 当 hw / b ≥ 6 时 …………………（34） V ≤ 0.20 β c f c bh0 c) 当 4 < hw / b < 6 时，按线性内插法确定。 式中： hw ——截面腹板高度；对矩形截面，取有效高度；对 T 形截面，取有效高度减去翼缘高度；对 I 形截面，取腹板净高； V ——构件的剪力设计值。 10.3.2 当增设配筋高延性混凝土面层三面围套法加固梁构件（图 12），并采用加锚式或胶锚式箍筋 时，其斜截面受剪承载力应按下式计算： V ≤ α cv [ f t0 bh01 + α d f dt Ad ] + f yv0 22 Asv0 A h01 + α s f yv sv h02 s0 s …………………（35） 新增箍筋 间距为s ho1 ho2 DB64/T 1746—2020 原箍筋 间距为s0 t b t 图12 高延性混凝土三面围套加固钢筋混凝土受弯构件示意图 式中： α cv —— 斜截面混凝土受剪承载力系数，按 GB 50010 规定取值； f t0 —— 原构件混凝土轴心抗拉强度设计值； h01 —— 加固前截面有效高度； α d —— 高延性混凝土面层的强度利用系数，可取 α d =0.7； h02 —— 加固后截面有效高度； f yv0 —— 原箍筋的抗拉强度设计值； Ad —— 构件两侧高延性混凝土面层的总截面面积，此时 Ad = 2th02 ； Asv0 —— 同一截面内原箍筋的各肢截面面积之和； s0 —— 原箍筋沿构件长度方向的间距； α s —— 新增箍筋的强度利用系数，可取 α s =0.9； f yv —— 新增箍筋的抗拉强度设计值； Asv —— 同一截面内新增箍筋的各肢截面面积之和； s —— 新增箍筋沿构件长度方向的间距。 10.4 钢筋混凝土柱正截面抗压加固计算 10.4.1 采用高延性混凝土增大截面法加固钢筋混凝土轴心受压构件（图 13）时，其正截面受压承载 力应按下式确定： …………………（36） N ≤ 0.9ϕ[ f c Ac + f y0′ As′0 + α ds ( f d Ad + f y′As′ )] 式中： N ——构件轴向压力设计值； ——构件稳定系数，根据加固后的截面尺寸，按 GB 50010 的规定值采用； ——构件加固前混凝土截面面积； Ac ——构件新增高延性混凝土总截面面积； Ad f y′、f y0′ ——新增纵向钢筋和原纵向钢筋的抗压强度设计值； As′、As0′ ——新增纵向 受压钢筋和原纵向受压钢筋的截面面积； ——综合考虑新增高延性混凝土和钢筋强度利用程度的降低系数，取 α ds = 0.50 ；当有充分 α ds ϕ fd 试验依据时， α ds 值可做适当调整； ——高延性混凝土轴心抗压强度设计值。 23 DB64/T 1746—2020 t 新增纵向受力钢筋 h 原柱截面 新增箍筋 t 高延性混凝土 t b t 图13 高延性混凝土围套加固钢筋混凝土柱示意图 10.4.2 采用高延性混凝土增大截面法加固钢筋混凝土偏心受压柱构件（图 14）时，其矩形截面正截 面承载力应按下列公式确定，同时应符合 GB 50010 的有关规定。 N ≤ α1 f cd bx + 0.9 f y′As′ + f y0′ As0′ − σ s As − σ s0 As0 …………………（37） x Ne ≤ α1 f cd bx(h02 − ) + 0.9 f y′As′ (h02 − as′ ) + f y0′ As0′ (h02 − as0′ ) − σ s0 As0 (as0 − a ) + σ s As (a − as ) 2 …………………（38） 0.8h01 = σ s0 ( − 1)ε cu Es0 ≤ f y0 x 0.8h03 = σs ( − 1)ε cu Es ≤ f y x …………………（39） …………………（40） 式中： ——普通混凝土等效矩形应力图形系数，按 GB 50010 规定取值； α1 ——原混凝土和新增高延性混凝土组合截面的混凝土组合轴心抗压强度设计值；可近似按 f cd 1 ( f c + 0.4 f d ) 确定；若有可靠试验数据，也可按试验结果确定； 2 ——加固后截面受压边缘至纵向受拉钢筋合力点的距离， h02= h − a ；其中 a 为纵向受拉钢 = f cd h02 h03 x σs σ s0 筋合力点至加固后截面近边的距离； ——受拉边或受拉较小边新增纵向钢筋合力点至加固后截面受压较大边缘距离； ——截面受压区高度； ——受拉边或受压较小边新增纵向钢筋应力；当算得 σ s > f y 时，取 σ s = f y ； ——原构件受拉边或受压较小边纵向钢筋应力，当为小偏心受压构件时，图中 σ s0 可能变向； 当算得 σ s0 > f y0 时，取 σ s0 = f y0 ； As0、As ——构件受拉边或受压较小边原纵向钢筋、新增纵向钢筋截面面积； e ——偏心距，为轴向压力设计值 N 的作用点至纵向受拉钢筋合力点的距离，按第 10.4.3 条 确定； ——受拉边或受压较小边新增纵向钢筋合力点到加固后截面近边的距离； as ——受压较大边新增纵向钢筋合力点到加固后截面近边的距离； as′ ——原构件受拉边或受压较小边纵向钢筋合力点到加固后截面近边的距离； as0 ——原构件受压较大边纵向钢筋合力点到加固后截面近边的距离。 as0′ 24 DB64/T 1746—2020 1 ei as' 0 as' 's ho1 h ho2 ho3 e x ' s0 f cdbx f y' As' f y0' As0' as As as a 0 s0 σs0 As0 σ s As b 图14 矩形截面偏心受压构件加固的计算 10.4.3 轴向压力作用点至纵向受拉钢筋合力作用点的距离（偏心距）e，应按下列规定确定： h −a 2 e= e0 + ea i e = ei + …………………（41） …………………（42） 式中： ei ——初始偏心距； a ——纵向受拉钢筋合力点到加固后截面近边的距离； e0 ——轴向压力对截面重心的偏心距，按 GB 50367 相关规定计算； ea ——附加偏心距，按 GB 50367 相关规定计算。 10.5 构造要求 10.5.1 采用高延性混凝土增大截面加固法加固混凝土构件时，原构件混凝土表面应经处理，设计文件 应对所采用的界面处理方法和处理质量提出要求。一般情况下，混凝土表面应予以凿毛处理，凿毛深度 不应小于 5 mm，且凿毛后的表面凹凸差不小于 5 mm，表面应采取涂刷结构界面胶剂、种植剪切销钉或增 设剪力键等措施。 10.5.2 加固混凝土构件的高延性混凝土面层的最小厚度不应小于 15 mm，当面层厚度大于 30 mm 时， 应在面层内增设钢筋。 10.5.3 加固用的钢筋，应采用热轧钢筋。受力钢筋直径不应小于 8 mm；加锚式箍筋和胶锚式箍筋直径 不应小于 8 mm，当构件原有箍筋直径大于 8 mm 时，加锚式箍筋和胶锚式箍筋直径宜与原箍筋直径相同； 分布筋直径不应小于 6 mm。对有抗震要求的混凝土构件，加固用的钢筋直径尚应满足 GB 50011 的有关 规定。 10.5.4 采用高延性混凝土增大截面法进行钢筋混凝土梁抗剪加固时，新增钢筋的构造应满足下列规 定： a) 增大截面法配置新增箍筋时，新增箍筋的连接构造如图 15 所示。 25 DB64/T 1746—2020 （a）加锚式箍筋构造 （b）胶锚式箍筋构造 1-原钢筋；2-新增受力钢筋；3-加锚式箍筋；4-原箍筋；5-螺栓、螺帽拧紧后加点焊； 6-钢板；7-胶锚式箍筋；8-孔中用结构胶锚固 图15 增大截面法配置新增箍筋的连接构造 b) 胶锚式箍筋的锚固应采用锚固型结构胶种植，不得采用未改性的环氧类胶粘剂和不饱和聚酯类 的胶粘剂种植，也不得采用无机锚固剂（包括水泥基灌浆料）种植。结构胶的性能应符合 GB 50728 的有关规定，且结构胶的施工质量应满足 GB 50550 的相关要求。 c) 对钢筋混凝土梁抗剪加固时，新增纵向钢筋的两端应可靠锚固。 10.5.5 高延性混凝土加固钢筋混凝土剪力墙的构造应满足图 16 和图 17 要求，其中，竖向和水平分布 钢筋的间距不宜大于 300 mm；T 形剪切销钉、S 形拉结筋、L 形锚筋的间距不宜大于 600 mm，直径不应 小于 6 mm，宜采用梅花状布置；T 形剪切销钉和 L 形锚筋应采用化学植筋的方式锚入剪力墙混凝土内部， 锚入深度不应小于 20 d，d 为 T 形剪切销钉或 L 形锚筋的直径，钻孔直径比 T 形剪切销钉或 L 形锚筋直 径大 2 mm。 图16 高延性混凝土面层加固钢筋混凝土剪力墙构造 S形拉结筋,梅花状布置 原墙厚 原墙厚 t 孔洞用高强无收缩灌浆料或结构胶填实 L形锚筋,梅花状布置 t t 孔洞用锚固型结构胶填实 新增水平分布钢筋 高延性混凝土 新增水平分布钢筋 高延性混凝土 新增竖向分布钢筋 原剪力墙截面 新增竖向分布钢筋 原剪力墙截面 （a）双面加固 （b）单面加固 图17 配筋高延性混凝土面层加固钢筋混凝土剪力墙构造 26 DB64/T 1746—2020 10.5.6 高延性混凝土增大截面法加固钢筋混凝土受压构件时，钢筋的构造应符合 GB 50367 的有关规 定，应采取措施保证柱边的新增纵向钢筋与柱子原混凝土可靠拉结。 10.6 施工及施工质量验收 10.6.1 采用高延性混凝土加固混凝土构件的施工应符合下列一般规定： a) 高延性混凝土加固混凝土构件应按下列顺序施工：清理、凿毛混凝土加固面→安装新增钢筋（包 括种植钢筋）→界面处理→压抹高延性混凝土→保湿养护。 b) 高延性混凝土加固混凝土构件的施工质量控制要求与第 9.7.1 条 b 款规定相同。 c) 高延性混凝土抗压加固混凝土构件或抗剪加固梁构件时，同条件养护的高延性混凝土试块立方 2 体抗压强度达到 50 N/mm 时，方可恢复楼、屋面卸除的荷载。 10.6.2 采用高延性混凝土加固混凝土构件的施工准备与第 9.7.2 条规定相同。： 10.6.3 采用高延性混凝土加固混凝土构件施工时应符合下列施工要点： a) 加固部位原构件表面应进行清理和修补，并应符合 GB 50550 的有关规定。 b) 采用高延性混凝土增大截面加固法加固钢筋混凝土结构构件时，原构件混凝土表面应经处理， 设计文件应对所采用的界面处理方法和处理质量提出要求。一般情况下，混凝土表面应予以凿 毛处理外，凿毛深度不应小于 5 mm，且凿毛后的表面凹凸差不小于 5 mm，并应采取涂刷结构界 面胶剂、种植剪切销钉或增设剪力键等措施。 c) 当设计需要设置新增钢筋或剪切销钉时，其安装施工要求应符合 GB 50550 中对钢筋网安装或 植筋工程的有关规定。 d) 压抹高延性混凝土面层前，应提前对构件表面反复浇水润湿，并待构件表面湿润无明水后再进 行面层施工。 e) 高延性混凝土应采用强制式搅拌机搅拌，搅拌机转速不宜小于 45 r/min，宜按以下投料顺序进 行搅拌：先加入水，在搅拌过程中加入干混料（骨料、水泥、矿物掺合料等）；待拌合物搅拌 均匀后加入纤维，采取措施使纤维分散均匀、手摸无聚团后停止搅拌。 f) 高延性混凝土面层厚度大于 15 mm 时，宜分层压抹，每层压抹厚度不宜超过 15 mm，后一层压 抹应在前一层压抹后 4 h 内进行，最后一层之前压抹的高延性混凝土表面不应收光。 g) 高延性混凝土面层或配筋高延性混凝土面层施工完成后，应在高延性混凝土终凝后及时对其进 行保湿养护，养护时间不应少于 7 d。 10.6.4 采用高延性混凝土加固混凝土构件时，应按第 7 章的规定对高延性混凝土材料性能进行检验， 检验结果应满足本规程相关规定，同时应满足设计要求。 10.6.5 采用高延性混凝土面层加固混凝土构件，应按下列要求进行施工质量验收： a) 施工质量验收应按检验批进行。高延性混凝土加固混凝土构件的施工质量验收应按检验批进 行，同一个单体工程的同一类构件每 100 个划分为一个检验批，不足 100 个构件时也划分为一 个检验批。 b) 高延性混凝土与混凝土结构的结合面粘结质量应良好，锤击检测判定为结合不良（空鼓）的面 积不应超过总测试面积的 10%，且不应集中出现在主要受力部位。 检测数量：每一检验批抽检构件数不少于总构件数的 5%，且不少于 5 个。 检验方法：锤击检测查空鼓。 c) 高延性混凝土面层的厚度应符合设计要求，抽样合格率不应小于 90%。 抽样数量：每一检验批抽检构件数不少于总构件数的 5%，且不少于 5 个。对梁、柱构件，每 个构件不应少于 3 处；对楼板、剪力墙构件，每个构件不少于 5 处。 检验方法：用钻芯取样及卷尺测量的方法测定。 27 DB64/T 1746—2020 d) 加固剪力墙或板类构件的高延性混凝土面层的表面平整度的允许偏差应为 10mm，抽样合格率 不应小于 80%。 抽样数量：每一检验批抽检构件数不少于总构件数的 5%，且不少于 5 个。每个构件不少于 5 处。 检验方法：用 2 m 靠尺及楔形塞尺检查。 11 砖砌体及砌块砌体构件加固与修复 11.1 墙体裂缝修补应符合下列规定： a) 墙体裂缝较少且缝宽不大于 1 mm 时，可参照国家现行标准的相关规定对裂缝进行处理。 b) 墙体裂缝宽度大于 1 mm 且裂缝数量较多时，对裂缝进行处理后，可对整片墙体采用高延性混 凝土面层进行加固，面层最小厚度按表 10 取值。 表10 高延性混凝土面层最小厚度 砌体构件材料类别 砖砌体 砌块砌体 石砌体 面层厚度/mm 15 15 20 11.2 门窗洞口过梁加固应符合下列规定： a) 对净跨度 ln≤1.5 m 的砖过梁或钢筋砖过梁，当过梁中部竖向裂缝宽度不大于 2 mm 或过梁端部 斜裂缝宽度不大于 1 mm 时，可在过梁部位压抹高延性混凝土水平条带进行加固（图 18），高 延性混凝土在洞口边应压抹至窗框边缘或闭合，条带厚度可按表 10 取值。 图18 门窗洞口过梁加固示意图 1 b) 对净跨度 1.5 m＜ln≤1.8 m 的砖过梁或钢筋砖过梁，当砖过梁中部产生宽度大于 2mm 的竖向 裂缝，或端部产生宽度大于 1 mm 的斜裂缝，或过梁产生明显弯曲、下沉变形时，应在过梁底 部位增设 2 根直径为 8 mm 的水平钢筋，并将钢筋嵌入墙体水平灰缝内，再采用高延性混凝土 水平条带进行加固，钢筋在两端延伸至支座处长度为 250 mm（图 19）。当砖过梁或钢筋砖过 梁净跨度 1.8m＜ln≤2.1m 时，过梁底部位增设的水平钢筋直径不应小于 10 mm。 28 DB64/T 1746—2020 图19 门窗洞口过梁加固示意图 2 11.3 梁下墙体出现竖向局部受压裂缝时，可采用高延性混凝土面层进行局部双面加固（图 20），且 宜对加固部位全部采取嵌缝处理，嵌缝深度不小于 10 mm。局部加固的面层尺寸如图所示，高延性混凝 土面层厚度可按表 10 取值。 图20 梁下墙体局部受压加固示意图 11.4 墙体稳定性加固应符合下列规定： a) 当墙体发生倾斜，或相邻承重墙体连接处断裂成通缝时，可对该墙体纵横墙连接处设置直径 6 mm 的拉结筋，并采用高延性混凝土竖向条带加固（图 21），面层厚度不小于 25 mm，拉结筋 宜选用 HPB300 级普通钢筋，其中 U 型钢筋穿墙后应采用 1：2 水泥砂浆灌实孔洞。 29 DB64/T 1746—2020 （a）T 形纵横墙交接处 （b）L 形纵横墙交接处 图21 墙体倾斜时加固平面示意图 b) 墙体倾斜率大于 0.7%，或倾斜仍有明显发展趋势时，应拆除重砌。 30 DB64/T 1746—2020 AA 附 录 A （规范性附录） 高延性混凝土弯曲韧性试验方法 A.1 适用范围 本试验方法适用于高延性混凝土等效弯曲强度和等效弯曲韧性的测定。 A.2 试验装置 试验装置（图A.1）应符合下列规定： 1——加载分配梁；2——分配梁辊轴；3——试件；4——支座； 5——支座辊轴；6——位移计 图A.1 抗弯试验加载装置 a) 试验机宜采用液压伺服万能试验机或带有弯曲试验台的伺服式压力试验机，示值相对误差不大 于 1.0%，试验时的最大荷载宜在量程的 20%~80%。 b) 加载分配梁，试验机自带或者专门制作，分配梁中点为加载点，在试件标距三分点处设有两个 加压辊轴，辊轴直径 10mm~12mm。 c) 与试件接触的两个辊轴铰支座，辊轴弧形直径 10 mm~12 mm，支座长度比试件宽度长 10 mm。 d) 挠度测量装置应符合图 A.1 的要求，并应包括固定测量挠度仪表的支座；挠度测试系统包括电 阻位移计或者 LVDT 位移计以及配套的电测信号放大器，量程不小于 20 mm，分度值不应低于 0.001 mm，测试点位于试件底部跨中位置。 e) 荷载测量传感器应准确测量施加于试件上的荷载，测量精度不应低于 0.1 kN。 f) 测试数据采集应连续自动完成，可通过模数转换器与计算机连接，有程序控制，采样频率不宜 低于 10 Hz。 g) 其他：钢直尺、游标卡尺、直角规等。 A.3 试验方法 31 DB64/T 1746—2020 A.3.1 A.3.2 A.3.3 a) b) c) d) e) f) g) 试件成型及养护方法同 GB/T 50081 的有关规定。每组试验至少应制备 3 个试件。 标准试件尺寸为 40 mm×40 mm×160 mm，试验跨度取 L=150 mm。 试验测试应按下列步骤进行： 从养护地点取出试件，擦净后检查外观，试样不得有明显缺损，在跨中 l/3 的纯弯段内不得有 直径大于 5 mm、深度大于 2 mm 的表面缺陷。 将试件成型时的浇筑侧面作为承荷面，安放在支座上。按图 A.1 规定尺寸和三分点位置加荷的 规定，检查支座及分配梁位置，所有间距尺寸偏差不应大于±1 mm。 试件放稳对中后启动试验机，当分配梁辊轴与试件接近时，调整分配梁和支座，使接触均衡。 压头及支座不能前后倾斜，各接触不良处应予以垫平。 试件安放好后，施加一定的预压荷载，停机检查试件与压头及支座的接触情况，确保试件不发 生扭动，然后安装测量跨中挠度的位移计。 安装测量变形的仪表时首先接通测试线路并作空载调试，然后做预压调试，待测试系统工作正 常后方可进行正式试验。 对试件按位移控制加荷，加载应连续、均匀，加载速率取 0.2 mm/min。 绘制荷载-挠度曲线。 注：若试件在受拉面跨度三分点以外断裂，则该试件试验结果无效。 A.3.4 试件的等效弯曲强度 f equ 按下式计算（图A.2） ： f equ = Ωu L bh 2δ u …………………（43） 式中： f equ 2 ——等效弯曲强度（N/mm2） ，精确至 0.1 N/mm ； Ωu ； ——跨中挠度为 δ u 时荷载-挠度曲线下的面积（Nmm） ——荷载下降至峰值荷载的 u 倍时对应的挠度值（mm） δu 。用于高延性混凝土力学性能指标测 定时，u 取 0.85； b、h ——试件的截面宽度和高度（mm） ； L ——试件的跨度（mm） 。 图A.2 等效弯曲强度计算 A.3.5 试件的等效弯曲韧性按下式计算： Weu = Ωu bh 2 式中： 3 Weu ——等效弯曲韧性（kJ/m3） ，精确至 0.1kJ/m 。 32 …………………（44） DB64/T 1746—2020 BB 附 录 B （规范性附录） 高延性混凝土加固农村危房 B.1 一般规定 B.1.1 本附录适用于宁夏回族自治区农村一、二层砌体结构以及外包砖土坯墙结构房屋砌体构件的构 造加固。其中，砌体构件所用块材为烧结普通砖、烧结多孔砖、混凝土小型空心砌块、蒸压灰砂砖、蒸 压粉煤灰砖。 B.1.2 采用高延性混凝土加固农村危房时，其外立面建筑效果可根据当地建筑风貌进行针对性处理。 B.2 基本要求 B.2.1 当基础无腐蚀、酥碱、松散和剥落，上部结构无不均匀沉降裂缝和倾斜，或虽有裂缝、倾斜但 不严重且无发展趋势时，应以加强上部结构的整体性为主；当地基基础沉降和上部结构开裂、倾斜仍在 发展时，应先对地基基础进行加固，再进行上部结构加固处理。 B.2.2 上部结构的加固改造，首先应增强房屋的整体性，提高关键部位或关键构件的承载能力，并应 兼顾房屋的使用性和耐久性。 B.2.3 农村危房加固所采用的高延性混凝土，其各项性能指标应满足第7.2.1条相关规定。 B.2.4 承接农村危房加固改造项目的建筑工匠或施工单位的技术人员，应经过专门的技术培训。 B.2.5 高延性混凝土加固农村危房，宜首先采用高延性混凝土面层或条带对房屋进行整体性加固，再 对局部出现危险点的墙体以及砌体柱、过梁等进行加固处理。 B.3 砖砌体及砌块砌体结构农村危房整体性加固 B.3.1 采用高延性混凝土条带加固砖砌体及砌块砌体结构农村危房，应同时设置竖向和水平条带，单 面加固时条带宜设置在墙体外侧。高延性混凝土施工时，墙体拐角处及水平和竖向条带相交处应连续压 抹，严禁在此部位留施工冷缝。 B.3.2 根据抗震设防烈度不同，高延性混凝土加固砖砌体及砌块砌体农村危房的条带最小宽度和最小 厚度可按表B.1取值。 表B.1 高延性混凝土条带最小厚度和最小宽度 设防烈度（条带厚度） 竖向条带宽度（mm） 水平及墙顶条带宽度（mm） 6 度（10mm） 7 度（15mm） 8 度（15mm） a 600 1000 1500 b 600 800 1200 c 600 800 1000 注：表中a表示外墙拐角处高延性混凝土竖向条带宽度；b表示外墙中部高延性混凝土竖向条带宽度；c表示楼（屋） 盖处或墙顶高延性混凝土条带宽度。 33 DB64/T 1746—2020 B.3.3 加固部位墙面应采用高延性混凝土嵌缝处理，嵌缝深度为10 mm～15 mm。砖砌体墙的高延性混凝 土条带嵌缝可参照图B.1、图B.2进行处理，施工条件允许时也可全部采取嵌缝处理；砌块砌体墙的高延 性混凝土加固部位宜全部采取嵌缝处理。 （a） （b） 水平条带宽度 ≥3条水平缝 ≥3条水平缝 ≥3条水平缝 图B.1 高延性混凝土竖向条带嵌缝示意图 图B.2 高延性混凝土水平条带嵌缝示意图 B.3.4 高延性混凝土竖向条带设置应符合下列规定： a) 房屋外墙拐角处、长墙中部、纵横墙交接处、窗间墙以及一字型外墙端部均宜设置高延性混凝 土竖向条带（图 B.3）。 34 DB64/T 1746—2020 图B.3 高延性混凝土竖向条带设置平面示意图 a b) 外墙拐角距门窗洞口边的距离小于竖向条带宽度 a 时，应将高延性混凝土包至洞口处门（窗） 框边（图 B. 4）。门（窗）框与外墙外平齐时，应在门（窗）框边的墙体上竖向刻槽并用高 延性混凝土压抹填实，刻槽的宽度和深度均取 20 mm。 高延性混凝土竖向条带
