建筑墙体砌块结构自保温施工和验收规程
建筑墙体砌块结构自保温施工和验收规程

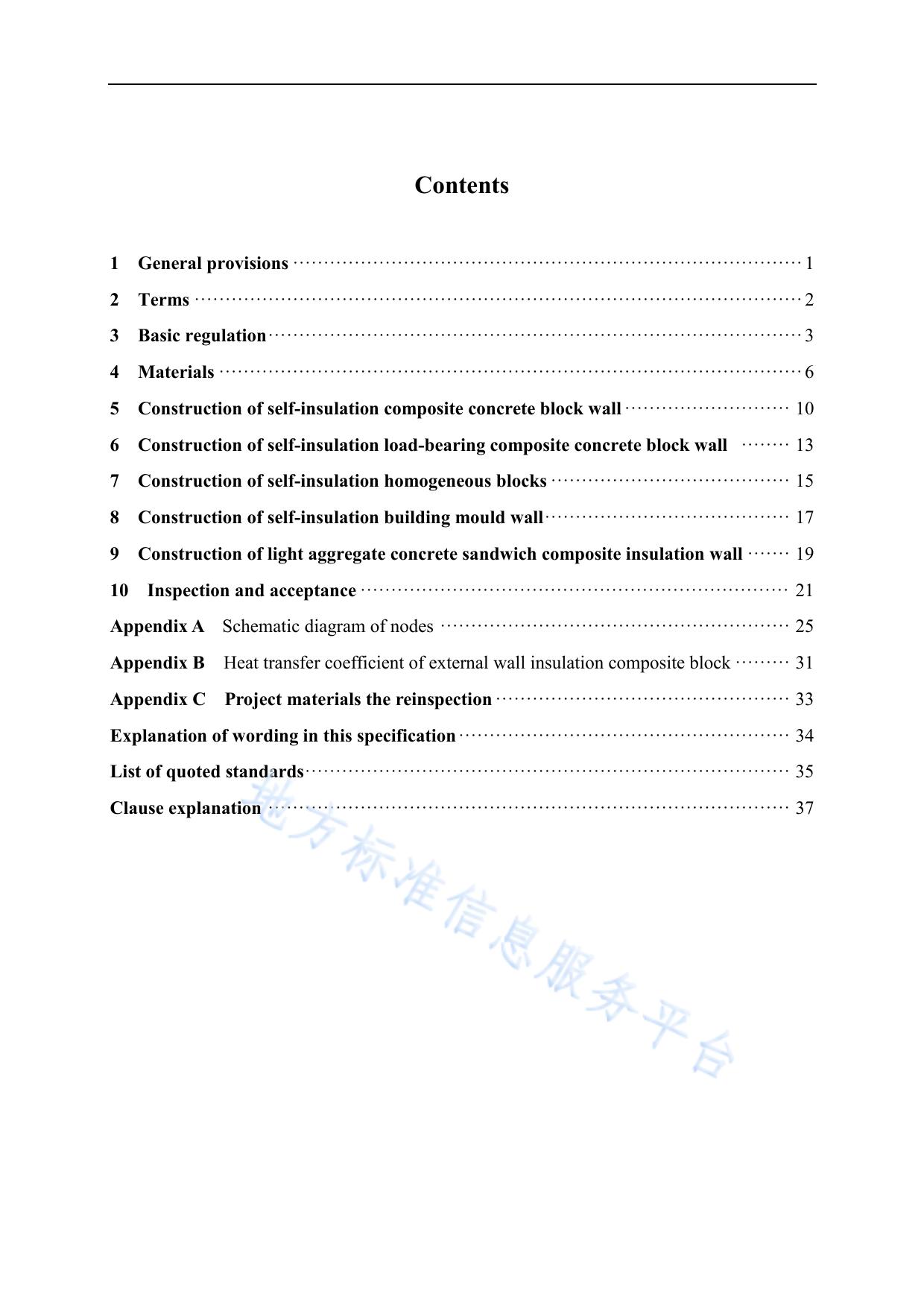

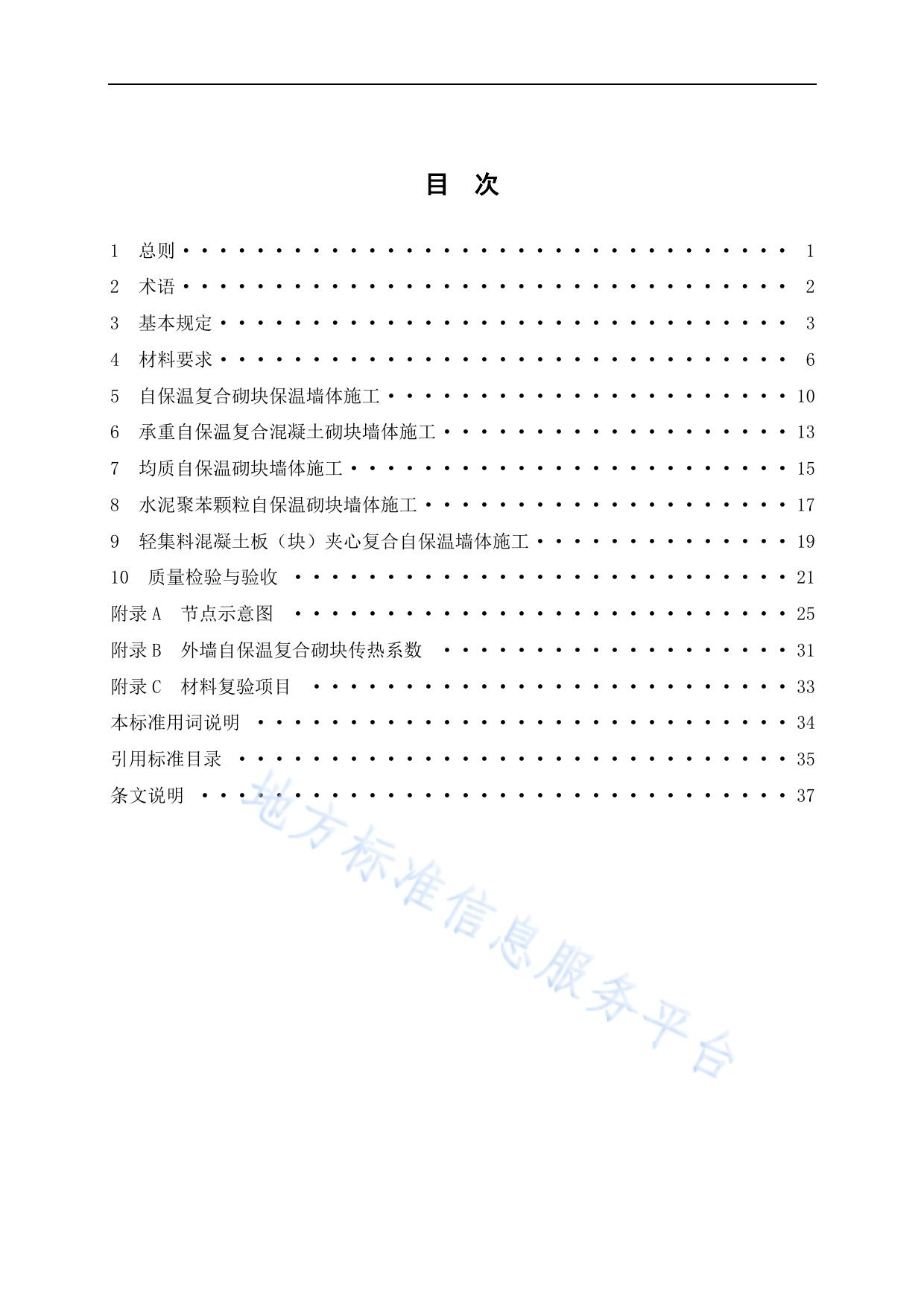

ICS 备案号： 北 京 市 地 方 标 准 DB11/T 1106—2014 建筑墙体砌块结构自保温施工和验收规程 Code for consfruction and Acceptance for building engineering of walls self-insulation block structure 2014-06-25 发布 2014-10-01 实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 目 次 1 总则 ································· 1 2 术语 ································· 2 3 基本规定 ······························· 3 4 材料要求 ······························· 6 5 自保温复合砌块保温墙体施工 ······················ 10 6 承重自保温复合混凝土砌块墙体施工 ··················· 13 7 均质自保温砌块墙体施工 ························ 15 8 水泥聚苯颗粒自保温砌块墙体施工 ···················· 17 9 轻集料混凝土板（块）夹心复合自保温墙体施工 ·············· 19 10 质量检验与验收 ··························· 21 附录 A 节点示意图 ··························· 25 附录 B 外墙自保温复合砌块传热系数 ··················· 31 附录 C 材料复验项目 ·························· 33 本标准用词说明 ····························· 34 引用标准目录 ······························ 35 条文说明 ································ 37 Contents 1 General provisions ··················································································· 1 2 Terms ··································································································· 2 3 Basic regulation ······················································································· 3 4 Materials ······························································································· 6 5 Construction of self-insulation composite concrete block wall ··························· 10 6 Construction of self-insulation load-bearing composite concrete block wall ········ 13 7 Construction of self-insulation homogeneous blocks ······································· 15 8 Construction of self-insulation building mould wall ········································ 17 9 Construction of light aggregate concrete sandwich composite insulation wall ······· 19 10 Inspection and acceptance ······································································ 21 Appendix A Schematic diagram of nodes ························································· 25 Appendix B Heat transfer coefficient of external wall insulation composite block ········· 31 Appendix C Project materials the reinspection ················································ 33 Explanation of wording in this specification ······················································ 34 List of quoted standards··············································································· 35 Clause explanation ····················································································· 37 前 言 本规程为推荐性标准。 本规程是依据北京市质量技术监督局关于 2013 年北京市地方标准制修订项目计划 的通知，京质监标发﹝2013﹞136 号下达的任务，项目编号为 20131161。由北京城建科 技促进会、北京市建筑材料质量监督检验站、北京市建设工程物资协会为主编单位，会 同有关单位共同编制本规程。 编制组依据国家现行的标准，参考国外先进技术和标准，在充分调查研究、认真做 好试验验证工作，在总结建筑墙体砌块结构自保温工程施工及验收经验的基础上，广泛 征求专家和有关单位的意见，编制了本规程。 主要内容：1.总则 2.术语 3.基本规定 4.材料要求 5.自保温复合砌块保温墙体施工 6. .承重自保温复合混凝土砌块墙体施工 7.均质自保温砌块墙体施工 8. 水泥聚苯颗粒 自保温砌块墙体施工 9.轻集料混凝土板（块）夹心复合自保温墙体施工 10.质量检验与 验收。 本规程由北京市质量技术监督局和北京市住房和城乡建设委员会共同负责管理，由 北京市住房和城乡建设委员会归口并组织实施，由北京城建科技促进会负责具体技术内 容解释。在本规程实施过程中，若有意见和建议，请向北京城建科技促进会进行反馈。 地 址：北京市西城区广莲路甲 5 号 北京建设大厦 1011 室 电 话：63964896 邮 编：100055 本规程主编单位：北京城建科技促进会 北京市建筑材料质量监督检验站 北京市建设工程物资协会 本规程参编单位：北京市金隅加气混凝土有限责任公司 凯莱建筑材料（天津）有限公司 北京鑫凯建筑材料有限责任公司 北京金阳新建材有限公司 三河市弘顺达新型建材有限公司 北京市燕兴隆新型墙体材料有限公司 北京振利节能环保科技有限公司 北京市大兴宏光新型保温建筑材料厂 北京顺港筑邦环保科技有限公司 北京朝赛商贸有限公司 本规程主要起草人员：杨永起 孙兢立 贾兰琴 孙兢环 彭 梅 吴振江 孔祥荣 王海生 王 聪 张焕良 刘勃楠 崔永凯 陈小刚 康长楠 贾海旺 黄振利 付佩儒 仇 浩 张息清 本规程主要审查人员：林 寿 陈慧娟 张思成 于大海 胡瑞深 栾德敏 耿承达 1 1.0.1 总 则 为规范本市建筑墙体砌块结构自保温工程施工和质量验收，做到技术先进、经济 合理、安全适用、节能环保、保证工程质量，制定本标准。 1.0.2 本规程适用于新建、扩建和改建的工业与民用建筑采用自保温砌块墙体工程的施 工、质量验收。 1.0.3 墙体砌块结构自保温工程施工、检验和验收除应符合本规程外尚应符合国家和本 市现行标准及有关规定。 1 2 2.0.1 砌体结构自保温体系 术 语 system of self-insulation masonry structure 采用保温砌块及配套材料砌筑而成的体系。 2.0.2 自保温均质砌块 homogeneous self-insulation blocks 采用均质材料制作的保温砌块。如蒸压加气混凝土砌块、泡沫混凝土砌块等。 2.0.3 自保温复合砌块 composite self insulation blocks 采用均质砌块或混凝土空心砌块同保温材料复合而成的自保温砌块。 2.0.4 水泥聚苯颗粒自保温砌块 self insulation blocks of cement polystyrene foaming graanole 采用超轻聚苯乙烯颗粒、水泥等原料经机械工艺成型的自保温砌块。 2 3 基本规定 自保温砌块墙体的热工设计、施工和验收应符合《砌体结构设计规范》GB50003、 3.0.1 《砌体工程施工质量验收规范》GB50203、《民用建筑热工设计规范》GB50176、《居住 建筑节能设计标准》DB11/891，及《混凝土结构工程施工质量验收规程》GB50204、 《建 筑节能工程施工质量验收规范》GB50411、《公共建筑节能施工验收标准》DB11/510 标 准等国家现行和北京市标准的规定。 自保温砌块填充墙中的构造柱、芯柱、水平系梁等钢筋混凝土构件的施工与验收 3.0.2 应符合国家现行标准《混凝土结构工程施工质量验收规程》GB50204《混凝土小型空心 砌块建筑技术规程》JGJ/T14 和《框架填充墙（轻集料砌块）设计及施工技术规程》 DB11/T742 的规定。混凝土性能应符合《混凝土小型空心砌块灌注混凝土》JC861 标准 的规定，混凝土强度等级应不低于 C20。 自保温砌块填充墙的芯柱、构造柱、水平系梁施工挺符合下列规定： 3.0.3 1 砌筑砂浆强度大于 1MPa 后，方可浇灌构造柱、芯柱和水平系梁混凝土； 2 水平系梁的位置、钢筋配制应符合设计要求，水平系梁浇筑混凝土前，应与结 构锚固，门窗洞口应按设计要求设置加强筋； 3 在楼（地）面砌筑芯柱部位，应采用带清扫口砌块或 U 型、E 型或 C 型砌块， 清扫芯柱底部的杂物，并用水冲洗干净； 4 芯柱和构造柱钢筋应植入结构或与结构中预埋的钢筋连接或焊接，搭接长度应 符合相应规范要求； 5 芯柱和构造柱与系梁交接部位应整体现浇，若用 U 型块作系梁模壳时，其底部 应留出芯柱和构造柱通过的空洞，空洞可用机具切割。 3.0.4 自保温砌块填充墙与框架混凝土结构的设置连接方式按设计进行施工，不得随意 改变连接方式，有抗震设防要求时应采用脱开式。脱开式应利用窗过梁延伸与框架柱形 成水平系梁，竖向可利用门窗边芯柱与上、下楼板或梁拉连，无窗洞口墙体应视墙体高 度和长度设置芯柱或构造柱。脱开的控制缝宽度为 20 ㎜，其缝隙应采用岩棉板、玻璃 棉板、聚苯乙烯泡沫板或聚氨酯泡沫板填充，并用密封材料密封形成柔性连接。 3.0.5 自保温砌块墙体与内墙拉接时，宜设构造柱或在外墙预埋拉接筋或钢筋网片。 3.0.6 自保温砌块墙体结构采用内嵌式填充外墙，墙体外挑出宽度宜为 50 ㎜，梁柱不 3 在同一平面时，外侧应预留保温层厚度，按设计热工要求和北京市标准采取抹保温砂浆、 贴保温板（块）等保温技术措施。外贴保温板时，建筑高度小于 24m，每 6m 宜加设金 属托架支承措施；建筑高度大于 24m 时每 3m 加设支承措施。 3.0.7 施工环境温度不应低于 5℃，风力大于 5 级，雨雪天气不得施工，雨天需要施工 应有防雨措施。冬季施工应符合《建筑工程冬期施工工程》JGJ 104 的规定。 3.0.8 自保温混凝土砌块墙体砌到顶部应与梁（或楼板）顶紧，缝隙应采用同类轻质材 料或专用斜面轻质砌块填塞，缝隙小时应填塞岩棉板、聚苯板或聚氨酯板，最后采用混 凝土或干硬性砂浆塞紧。 3.0.9 自保温砌块外墙面应做防水处理，除在砌块砌筑时采取技术措施外，处理方式应 符合现行行业标准《建筑外墙防水工程技术规程》JGJ 325 的规定。 3.0.10 自保温砌块墙体砌筑和抹面应采用配套专用的砌筑砂浆和抹面砂浆。 3.0.11 自保温砌块墙体的耐火极限应符合现行国家标准《建筑设计防火规范》GB50016 和《民用建筑设计防火规范》GB50045 的有关规定。 3.0.12 自保温砌块墙体饰面层的基层和面层施工应符合设计要求和现行国家标准《建 筑装饰装修工程质量验收规范》GB50210 的有关规定。 4 4 材料要求 一般规定 4.1 4.1.1 本规程采用的自保温砌块包括：自保温混凝土复合砌块、自保温均质砌块、蒸压 加气混凝土砌块、泡沫混凝土砌块、水泥聚苯颗粒自保温砌块、钢网增强轻集料混凝土 板（块）等。 4.1.2 本规程采用的自保温砌块的砌体材料及配套材料性能符合设计要求和环保要求， 应符合国家和北京市标准规定，材料进场时应提供相应的合格证明文件和检验报告。 4.2 4.2.1 自保温砌块 自保温混凝土复合砌块规格和性能应符合国家现行标准《保温砖和复合保温砌 块》GB/T 29060 和《自保温混凝土复合砌块》JG/T 4073 的规定。按抗压强度分为填充 型和承重型，应符合表 4.2.1 的规定。 表 4.2.1 序号 类别 自保温复合砌块性能 填充型 长 390～395 承重型 390 90、190～195 240 290 300 310 90、190 240 290 300 310 1 规格（mm） 高 宽 2 3 4 干密度 ㎏/m³ 800～1200 1200～1500 抗压强度 MPa 传热系数 W/㎡.K 收缩率 % 抗冻性 3.5～5.0 10～20 5 6 7 8 4.2.2 燃烧性能 0.35～0.60 ≤0.065 冻融循环 35 次，质量损失≤10% A A 抗渗性 合格 蒸压加气混凝土砌块规格和性能应符合现行国家标准《蒸压加气混凝土砌块》 GB11968 标准的规定。砌筑型自保温砌块密度应满足等级 B04 级、B05 级别，热桥处理 外贴砌专用的保温块（板）密度应满足等级 B01 和 B03 级别，其规格及性能应符合表 4.2.2 的规定。修正系数取值按设计要求。 5 表 4.2.2 项目 蒸压加气混凝土砌块性能 B01 B03 长L 宽B 厚H 规格（mm） 性能指标 B04 600 100 120 180 200 240 250 300 200 240 250 300 干密度㎏/m³ ≤125 干燥收缩 mm/m 导热系数（干）W/(m·k) ≤0.045 ≤325 ≤425 ≤525 ≤0.07 ≤0.50 ≤0.09 A ≤0.11 燃烧性能（级） 4.2.3 B05 泡沫混凝土砌块规格和性能应符合现行行业标准《泡沫混凝土砌块》JC/T 1062 的规定。 4.2.4 水泥聚苯颗粒保温砌块性能应符合表 4.2.4 规定 表 4.2.4 序 号 项 目 指 标 1 密度 ㎏/m³ ≤380 2 抗压强度 （MPa） ≥0.5 3 导热系数 W/(m·k) ≤0.085 4 吸水率 % ≤28 5 寒冷地区抗冻融 次 ≥25 6 燃烧性能（级） A 4.2.5 钢网增强轻集料混凝土板用于夹心自保温墙体，其性能应符合表 4.2.5 的要求。 表 4.2.5 序 6 水泥聚苯颗粒保温砌块性能 号 项 钢网增强轻集料混凝土板性能 目 技术指标 1 规格 mm 900×900×25 2 密度 （㎏/m³） ≤1500 3 抗折强度 （MPa） ≥2.0 4 干燥收缩值 （mm/m） ≤0.55 5 抗冻性 25 次冻融，无起层、龟裂 6 不透水性 24h 透水试验，底面无水滴 7 燃烧性能（级） A 1200×900×25 4.3 保温材料 用于框架梁、柱及门窗洞口阻断热桥用的保温材料如下： 模塑（EPS）聚苯乙烯泡沫板性能应符合现行国家标准《绝热用模塑聚苯乙烯泡 4.3.1 沫塑料》GB/T10801.1 标准的要求；挤塑（XPS）性能应符合现行国家标准《绝热用挤 塑聚苯乙烯泡沫塑料》GB/T10801.2 的规定。 聚氨酯应符合现行国家标准《建筑物绝热用硬质聚氨酯泡沫塑料》GB/T21558 的 4.3.2 规定。 4.3.3 酚醛泡沫板性能应符合现行国家标准《绝热用硬质酚醛泡沫制品（PF) 》GB/T 20974 的规定。 岩棉性能应符合现行国家标准《 建筑外墙外保温用岩棉制品》GB/T 25975-2010 4.3.4 的规定。 4.3.5 蒸压加气混凝土 B01、B03 自保温砌块性能应符合表 4.2.2 中性能的规定。 4.3.6 玻璃棉制品性能应符合现行国家标准《建筑绝热用玻璃棉制品》GB/T 17795 的 规定。 4.3.7 泡沫混凝土砌块 B03 级自保温砌块性能应符合现行行业标准《泡沫混凝土砌 块》JC/T1062 的规定。 4.3.8 保温砂浆性能应符合《建筑保温砂浆》GB/T 20473、《无机轻集料砂浆保温系统 技术规程》JGJ 253 和《胶粉聚苯颗粒外墙外保温系统》JG158 的规定。 4.4 4.4.1 保温专用砌筑粘结砂浆的主要性能指标应符合表 4.4-1 的规定。 表 4.4-1 序号 砂浆 项 保温专用砌筑粘结砂浆主要性能 目 单位 性能指标 1 稠度 mm 50～80 2 凝结时间 h 4～8 3 保水性 % ≥88 4 抗压强度 MPa ≥5.0 5 拉伸粘结强度 MPa ≥0.20 质量损失 % ≤5 强度损失 % ≤25 MPa ≥0.6 6 7 抗冻性（冻融循环 35 次） 抗渗压力（清水墙） 7 序号 项 目 单位 性能指标 8 干燥收缩率 mm/m ≤1.0 9 导热系数（热工性能有要求时） W/m·K ≤0.20 保温砌块专用抹面粘结砂浆应符合表 4.4.2 的要求。 4.4.2 表 4.4.2 序 号 专用抹面粘结砂浆技术要求 项 目 指 标 1 稠度，mm 70-100 2 保水率，% ≥75 3 抗裂性（24h） 无裂纹 保温板粘结剂的性能应符合《保温板薄抹灰外墙外保温施工技术规程》DB11/T584 4.4.3 标准的规定。 芯柱混凝土应符合《混凝土小型空心砌块灌注混凝土》JC861 标准的规定。 4.4.4 4.5 配套材料 钢筋及钢筋网片应符合下列规定 4.5.1 1 钢筋规格为φ12mm 或φ10mm，其性能应符合现行国家标准《低碳钢热轧圆盘 条》GB/T201《钢筋混凝土用热轧光圆钢筋》GB13013 和《钢筋混凝土用热轧带肋钢筋》 GB1499 的规定； 2 钢丝网片性能符合现行行业标准《镀锌电焊网》QB3897 的规定。 3.镀锌钢带规格宽×厚为 25 ㎜～32 ㎜×0.6 ㎜。 4.5.2 耐碱玻纤网格布性能应符合现行行业标准《耐碱玻纤网格布》JC/T 841 的规定。 4.5.3 混凝土基层表面处理剂应符合现行行业标准《混凝土界面处理剂》JC/T 907 的规 定。 预埋锚固件和金属承托架应符合下列要求： 4.5.4 1 预埋锚固件应符合现行行业标准《外保温用锚固件》JG/T366 的规定； 2 L 型金属承托架材质为不锈钢、热镀锌钢片，规格为 100mm×100mm×40mm× 1mm，125mm×125mm×60mm×1.5mm，159mm×150mm×80mm×1.5mm。 8 4.5.5 夹心墙保温用填充保温芯料性能见表 4.5.5。 表 4.5.5 填充保温芯料性能 指 序 号 项 目 水泥—超轻聚苯保温混凝土 芯料 水泥—憎水珍珠岩芯料 ≤200~220 0.060~0.065 ≤260~280 0.065～0.070 ≥0.5 A ≥0.3 A 厚度 150mm 0. 43 0. 46 厚度 200mm 0. 32 0. 40 1 密度（干）kg/m³ 2 导热系数 w/m·k 3 抗压强度 MPa 4 燃烧性能（级） 5 传热系数 W/（㎡·k） 标 ＊ 表中芯料水泥用量为 200 ㎏/m³。 4.5.6 自保温砌块墙体用饰面材料，建筑涂料、腻子、聚合物防水砂浆、彩色饰面砂浆、 陶瓷砖及石材等，应符合国家现行标准规定。 4.5.7 自保温砌块墙体用防水涂料、防水砂浆等应符合国家现行标准规定。 9 5 自保温复合砌块保温墙体施工 5.0.1 自保温混凝土复合砌块保温墙体适用于框架结构、框剪结构、剪力墙结构的填充 墙，其施工应依据设计要求编制施工技术方案。 5.0.2 自保温混凝土复合砌块施工前应对建筑结构及基础质量进行检查和验收，合格后 方可进行自保温砌块施工。 5.0.3 自保温砌块填充墙体不宜开凿挖槽安装水电管线，工程需要时由设计单位对砌体 强度核算后，在砌筑过程中预埋管线或制混凝土框安装各种表箱。 5.0.4 根据设计要求的门窗、过梁、芯柱和构造柱位置以及所用自保温砌块规格尺寸和 灰缝厚度要求，编制砌块排列图。工程砌筑前，应对砌块进行预先排块。 5.0.5 砌筑时砌块不得浇水，淋湿的砌块严禁上墙，砌体应采用配套砂浆。砌筑时墙体 上、下保温层应对齐。水平灰缝饱满度应大于 90%，竖向灰缝应大于 85%。 5.0.6 墙体砌筑前，应按相关施工图设置皮数杆，其位置应选在建筑物各拐角及施工流 水段分界处，相邻间距不宜大于 15m，砌体砌至高度为 500mm 或 1000mm 时宜设置水 平线，作为结构、装修施工的标高依据。 5.0.7 砌块填充墙高度小于 3m、长度小于 5m 时，可直接砌筑。墙高大于 3m 应按设计 要求设置钢筋混凝土水平系梁，水平系梁与柱连接且沿砌体贯通或设置专用的连接件。 顶层横墙离楼板 1.6m-2m 处的砌体中设置通长钢筋网片。 5.0.8 自保温砌块砌筑外墙长度大于 5m，墙高不超过 4m 应在墙中部设置芯柱，其配 筋和截面应符合设计要求。门窗洞口两侧填充墙距洞口大于 240 ㎜时，应按设计要求设 置混凝土芯柱，并插钢筋灌注芯柱混凝土，混凝土性能应符合《混凝土小型空心砌块灌 孔混凝土》JC861 的规定。 5.0.9 在砌体交接处和芯柱与墙体连接处，采用网孔为 100mm×200mm、丝径直径为 4mm 钢丝网片放置在水平灰缝的砂浆中，宜在每间隔二皮设置通长钢筋网片。 5.0.10 在门窗洞口的上端和下端应按设计要求设置钢筋混凝土带或过樑。钢筋混凝土 带同过梁的混凝土一起浇筑，其配筋和截面由设计确定。混凝土强度等级不小于 C20。 5.0.11 框架结构填充墙体砌筑分为外露柱嵌包法和包柱法两种，填充墙与混凝土柱连 接方式为脱开式。工艺流程按图 5.0.11. 10 弹轴线、立皮数杆→施工准备←材料复检、机具准备 ↓ 基层检查处理 ↓ 排块 ↓ 水平系梁、钢筋或网片→砌筑墙体←灌注芯柱构造柱门窗柱 ↓ 梁柱热桥保温施工 ↓ 梁、板、柱、门窗洞口留缝处理 ↓ 抹面 ↓ 饰面 图 5.0.11 5.0.12 自保温复合砌块施工工艺流程图 基础质量检查按《砌体工程施工质量验收规范》GB50203 进行主体结构工程验 收合格，基层（底层、楼地面）应平整、无浮灰、干净。若不符合要求应用水泥砂浆找 平处理。 5.0.13 依据轴线设置皮数杆，根据皮杆数上标明的皮数及竖向构造，按照制定的排块 图排块进行砌筑。 5.0.14 配制专用的砌筑砂浆，搅拌均匀、无结块，宜在 4h 内用完。砂浆稠度为 50mm-80mm，砂浆强度等级不应低于 M5。 5.0.15 砌筑墙体时，砌块应从门洞口向两边排，应采取“反砌”，将砌块底面向上，孔 肋相对，错缝搭砌，使上下皮砌块的孔肋相对。门窗侧砌块上下孔应对齐，便于灌芯柱 混凝土，芯柱下部应留清扫口，其搭砌长度不小于基底的高差。内外墙应同时砌筑，当 不能同时砌筑时，应按规定留槎，并做好接槎处理。 5.0.16 砌块水平、竖向灰缝的厚度宜为 4mm～6mm，饱满度水平缝为 90%以上，竖向 缝宜为 85%以上，竖向缝的碰头灰应挤严。砌体墙将要砌至顶部（或樑）应预留控制缝 （缝宽 20 ㎜），待 7d 后再进行砌筑，缝隙大时应填塞同类材质的斜面砌块。缝隙小时 应塞填岩棉板（玻璃棉板）或聚苯板、PU 板，达到节能设计要求，在外面用抹面砂浆 填实抹平。 5.0.17 保温砌块砌筑法分两种。一种是外露柱嵌砌法，适用于既有建筑节能改造工程； 另一种是外包柱砌法，适用于专门为保温砌块自保温墙体设计的框架结构工程。其墙体 结构梁板热桥部位采用外贴保温板等外保温施工应符合设计要求和北京市标准《保温板 11 薄抹灰外墙外保温施工技术规程》DB11/T584 的规定。 5.0.18 保温砌块底层砌筑时，应符合地面保温要求。从地面第一皮砌时，应向下深 500 ㎜，采用普通砌筑时砌体外宜采用外贴聚苯保温板。 5.0.19 自保温砌块填充墙体设置芯柱、构造柱、水平系梁应符合设计要求。施工时， 应按《混凝土小型空心砌块建筑技术规程》JGJ14 中 8.7 芯柱施工和 8.8 构造柱，并应符 合《混凝土结构工程施工质量验收规范》的规定施工和按本规程 3.0.5 条规定进行。砌 筑墙体一定高度后，应连续浇灌芯柱或构造柱混凝土。浇灌混凝土前，应先浇灌 50 ㎜ 厚的与混凝土成分相同，不含粗骨料的水泥砂浆，灌孔混凝土每层浇注高度为 400 ㎜～ 500 ㎜，边浇注边振捣，分层浇灌，直道浇注至最上一皮砌块顶面 50 ㎜止封闭，不得留 施工缝。混凝土强度等级不低于 C20。填充墙开裂措施按本规程 7.0.5。 5. 0.20 保温砌块与填充墙混凝土框架、樑、板、柱连接为脱开式所留的控制缝及门窗 洞口的接缝，应采用保温材料填塞处理后，在其表面应采用铺设钢丝网或耐碱玻纤网格 布，确保接茬处两边网长度不大于 100mm，外面以统一抹聚合物水泥抹面砂浆处理。 5.0.21 自保温砌块外墙面应按设计要求和相关标准规定进行抹面、防水、涂装、贴瓷 砖和石材进行饰面处理。应符合现行国家标准《建筑装饰装修工程质量验收规范》 GB50210 的规定。 12 6 承重自保温复合混凝土砌块墙体施工 6.0.1 承重自保温复合混凝土砌块施工工艺应按本规程第 5 章的规定进行。 6.0.2 承重复合自保温混凝土砌块构造和施工应符合《混凝土小型空心砌块建筑技术规 程》JGJ/14 和《砌体工程施工质量验收规范》GB50203 标准的规定。 承重自保温复合混凝土砌块分为装饰型和非装饰型，施工时的排块方式宜采用标 6.0.3 准的通用方式和供应商提供的方式见附录 A。 承重自保温复合混凝土砌块用于外墙时应做防渗防水处理，除在砌块砌筑时采取 6.0.4 的技术措施外，尚应按《建筑外墙防水工程技术规程》JGJ325 标准做防渗防水处理。 承重自保温复合砌块墙体应采取以下抗裂措施 6.0.5 1 砌块房屋的顶层可在窗台下或窗台角处墙体内设置水平和竖向控制缝，灰缝饱 满度均不低于 90%，缝的宽度宜为 8 ㎜-12 ㎜。在墙体高度或厚度突然变化处也宜设置 竖向控制缝，或采取其他可靠的防裂措施。竖向控制缝的构造和嵌缝材料应能满足墙体 平面外传力和防护的要求； 2 房屋顶层墙体，当顶层屋面板下应按设计设置现浇钢筋混凝土圈梁。并沿内外 墙拉通，圈梁高度不宜小于 190 ㎜，纵向钢筋不应小于 4×Φ12； 3 房屋顶层墙体门窗洞口过梁上砌体每皮水平灰缝内设置钢筋网片，并应平行伸 入过梁两端不小于 600mm； 4 房屋底层墙体窗台下墙体设置通长钢筋网片，竖向间距不大于 400mm； 5 在门窗洞口两侧不少于一个空洞中设置不小于 1φ12 钢筋，钢筋应在楼层圈梁或 基础内锚固，并采用不低于 C20 灌孔混凝土灌实。 6.0.6 承重自保温复合砌块当采用钢筋网片作拉结件时，每皮水平灰缝中沿墙长铺设钢 筋网片，网片钢筋的直径不应小于 4mm；其间距不应大于 400mm；网片的竖向间距不 宜大于 600mm，对有抗震设防要求时不应大于 400 ㎜。 6.0.7 宜在外墙室内地坪以上第一皮砌块顶面、楼层圈梁以及混凝土现浇带顶面的砌块 竖缝中留置排水孔，水平方向间距 200mm。排水孔可采用涂油塑料软管或涂油麻绳(直 径为 6~10mm)，砌筑时嵌入竖缝砂浆内，在灰缝勾缝时取出，形成排水孔；也可不取出， 形成虹吸路径。排水孔应由墙体内侧向外侧呈向下倾斜。 6.0.8 芯柱应符合下列要求： 13 1 钢筋混凝土芯柱每孔内插筋不应小于 1φ10，在底层应伸入室内地坪下 500mm 或与基础圈梁的预埋钢筋搭接锚固，在顶部应与屋盖圈梁锚固； 2 应在砌完一个楼层高度的墙体后，且砌筑砂浆凝固后，方可浇筑芯柱的混凝土。 浇筑后的芯柱面顶应低于最上皮砌块表面 30mm～50mm； 3 灌筑芯柱混凝土前，应先浇 50mm 厚与灌孔芯混凝土成分相同不含粗细骨料的 水泥砂浆，应分 2～3 段连续浇灌、分层振动密实的原则进行操作，直浇筑至离该芯柱 最上一皮砌块顶面 50mm 止，不得留有施工缝，振捣时，宜选用微型行星式高频振动棒。 6.0.9 砌块墙体砌筑 30d 后方可进行抹面，宜分 2 次抹面，抹面厚度均匀应不小于 12mm。 6.0.10 装饰自保温混凝土砌块墙体，应根据设计要求在现场做一片样板墙，经建设、 设计、施工三方确认后再正式施工。 14 7 均质自保温砌块墙体施工 （蒸压加气混凝土砌块等） 7.0.1 均质自保温砌块砌筑施工工艺见图 7.0.1。 弹轴线→施工准备←材料复检、机具准备 ↓ 基层处理 ↓ 铺设第一皮砌块 ↓ 拉结筋/L 型铁件→砌筑墙体←门窗过梁及芯柱混凝土 ↓ 梁柱热桥保温施工 ↓ 梁、板、柱、门窗洞口留缝处理 ↓ 抹面 ↓ 饰面 图 7.0.1 7.0.2 均质自保温砌块墙体砌筑施工工艺流程图 砌筑前应清理基层，基层应平整、无污物、干净。弹出墙体的边线及门洞位置控 制线，按墙体长度进行砌块排列和切割，按设计和施工要求放样。 7.0.3 制备粘结砂浆，搅拌后应在 4 小时内用完。 7.0.4 砌筑时铺设 1：3 水泥砂浆找平垫层，砌块灰缝厚度 3mm～5mm，饱满度水平缝 大于 90%、竖缝大于 85%并挤浆，砌筑时并做到上下皮砌块错缝搭接，其搭接长度一般 不宜小于被搭接砌块长度的 1/3，且不得小于 100mm。保证砂浆垫层与第一皮砌块的粘 接牢靠。第二皮砌块砌筑时，必须待第一皮砌块的水平灰缝砂浆凝固后方可进行。 7.0.5 砌块墙体与混凝土柱（墙）相接处应设置专用连结件（L 形铁件）进行拉结，L 形铁件一侧用射钉与混凝土柱连接，另一侧用 2#不小于 50 ㎜铁钉与砌块连接，L 型铁 件的设置高度应该从第一皮开始设置，随后每砌筑两皮砌块高度设置一道。L 型铁件安 装时应选用长度为 25mm 以上的射钉锚固，射钉与混凝土梁柱边的距离应不小于 50mm 详见附录 A.0.5。 7.0.6 砌筑顺序宜从房屋转角处两侧与每道墙的两端开始。墙体转角和纵横墙连接处应 同时砌筑。临时间断处应砌成斜槎。 15 7.0.7 当墙体长度超过楼层净高度 2 倍或墙体长度超过 5m，应设置钢筋混凝土构造柱。 砌体与构造柱的连接处应形成马牙搓，每皮上下砌块错开 50 ㎜距离，构造柱与墙体可 采用 L 型铁件进行拉结，每砌筑两皮砌块高度设置一道。构造柱的厚度宜比相应墙体厚 度小。见附录 A.0.5。 7.0.8 砌块墙体高度超过高厚比规定或墙高超过 4m 时，还应设置与柱连接且沿墙全长 贯通的钢筋混凝土水平圈梁，圈梁的型式和断面尺寸按设计要求施工。圈梁可以与门洞 口上混凝土过梁连通浇筑。 7.0.9 7.0.10 对于外围护墙体，抗震烈度 8 度时每隔 600mm 应用 L 型铁件与梁底拉结。 砌块墙体与主体结构之间应留 10mm～15mm 竖缝，墙顶和梁板之间留 10mm～ 20mm 水平缝，缝隙填塞 PE 棒后填充 PU 发泡胶。弹性连接的处理施工宜在墙体砌筑完 成 15d 后。 7.0.11 门窗洞口过梁可采用钢筋混凝土过梁或预制的自保温砌块过梁，过梁深入墙体 长度：当洞口小于 1m 时，其搭接长度应不小于 250mm；当洞口不小于 1m 时，搭接长 度应不小于 300mm。在窗台处应设置混凝土窗台板和在窗台下一皮砌块灰缝处应依设 计要求设置水平钢筋混凝土配筋带，以防止窗台下的八字角裂缝。 7.0.12 门窗洞口两侧可采用混凝土预制块来固定门窗框，门窗框用锚栓，锚栓置入砌 块墙体的深度不小于 70mm，置入混凝土深度不小于 50mm。 7.0.13 管线开槽应待墙体达到一定强度后方可进行。先弹线后开槽。开槽时，应使用 电动切割机并辅以手工镂槽器，槽口应平直，深度不宜超过墙厚的 1/3。当超过 1/3 墙 厚时，应采取防止墙面开裂的措施。 7.0.14 管线开槽埋管应固定牢靠，用专用砂浆分两次补平，第一次填实至距表面 7mm~8mm 处，待干后再用专用砂浆补平。补平后再沿槽长外贴宽度不小于 200mm 的 玻纤网格布增强。 7.0.15 在梁、柱或剪力墙外侧附加保温层时，其保温块（板）应采用满粘法，建筑物 高度 6m 以上时，在其底部设置水平通长金属托架支承，每两层均设承托架，金属托架 应具有防腐性，用锚栓同墙体固定，锚入梁柱深度应大于 50 ㎜。见附录 A.0.5-3。 7.0.16 16 砌块墙体抹面防水和装饰施工应符合国家现行和本市相关标准的规定。 17 8 水泥聚苯颗粒自保温砌块墙体施工 8.0.1 水泥聚苯颗粒自保温砌块墙体施工参见本规程第 7 章，其施工工艺流程： 弹轴线 →施工准备← 材料复检、机具准备 ↓ 基层处理 ↓ 排块 ↓ 梁、板栽植锚筋 ↓ 铺设钢筋及网片→砌筑墙体←门窗过梁及芯柱混凝土 ↓ 梁、柱、热桥保温施工 ↓ 梁、板、柱、门窗洞口留缝处理 ↓ 抹面 ↓ 饰面 水泥聚苯颗粒自保温砌块墙体施工工艺流程 8.0.2 砌筑前应根据建筑设计和保温填充砌块墙的技术要求清理基层，弹出墙、柱轴线 及墙身控制线和门窗洞口位置控制线等。还应根据统一标高控制线及窗台、窗顶标高， 预排出砌块的皮数线。 8.0.3 砌筑前应预先放样试排，施工时根据设计的墙体位置线及门窗洞位置线进行第一 皮砌块放样排块。 8.0.4 按相关规定砌筑前应先绑扎好竖向钢筋，钢筋与梁板预植锚筋可焊接或者搭接， 符合现行国家标准《砌体结构设计规范》GB50003 等相关标准规定。 8.0.5 砌筑时要挂水平线，保持墙面的垂直与平整度。砌筑时所有水平缝、竖缝的砂浆 应饱满、密实，灰缝横平竖直，厚度为 5mm～6mm，水平灰缝砂浆饱满度应不小于 90%， 竖向灰缝砂浆饱满度应不小于 85%。 8.0.6 砌筑保温砌块，砌到芯柱钢筋部位时用砌块一端的开口套进芯柱钢筋，砌到第二 皮时模块开口反向砌筑，形成上下错缝对孔。砌筑芯柱部位时要随时清掉孔洞内凸出的 砂浆。 8.0.7 18 砌筑时应按芯柱位置留置清扫口（100mm×100mm），芯柱下部设清扫口。 8.0.8 砌筑第一皮保温砌模时所有孔洞需满灌混凝土以增加保温砌块和梁板的连接密 实性，保温砌块墙首层门口及 1.5m 以下的阳角需要做钢护角加强。 8.0.9 砌块墙砌到窗洞口上、下部时要设置通长水平系梁，与主体结构连接。 8.0.10 水平系梁钢筋与框架柱及竖向芯柱钢筋要绑扎牢固，在浇筑混凝土时不得移位。 8.0.11 梁、柱、板外立面贴砌保温贴块板做法同本规程 7.0.15。 8.0.12 水电线管表安装应按《混凝土小型空心砌块建筑技术规范》JGJ14 和本规程 7.0.13 条和 7.1.14 条规定进行。 8.0.13 自保温砌块砌筑墙体抹面、防火、装饰施工应符合相关的国家现行标准规定。 19 9 轻集料混凝土板夹心复合保温墙体施工 轻集料混凝土板夹心复合保温墙体施工工艺： 9.0.1 弹控制线→施工准备←材料复检、机具准备 ↓ 基层清理 ↓ 锚装钢带立筋 ↓ 粘装钢带粘结块 ↓ 安装水电→装砌墙体←安装门窗 ↓ 填充保温芯料 ↓ 板缝及梁柱留缝处理 ↓ 饰面 轻集料混凝土板夹心自保温墙体施工工艺流程图 清理施工地（楼）基层，用测量仪器在（楼）基面上设墙体中心线，按设计墙厚 9.0.2 从中心线向两测引出墙底、墙顶和墙侧面的定位线。 安装钢带前先按设计间距在楼地面的墙体中心线上确定好立筋控制线，在地（楼） 9.0.3 面打孔安装 M10 膨胀螺栓打孔深度 40mm。同一中心线上打顶部的孔并安装好带钩膨胀 螺栓，钢带（25 ㎜×0.6 ㎜）的安装应从墙体的一端向另一端进行(或从中间向两端进行)。 形成立筋要绷紧。墙体高度大于 4.5m 时，钢带间距应加密到 300mm，4.5m 以下间距为 450mm。装好钢带后，应尽快安装好墙体内管线。 用粘结块粘结钢带时应符合下列规定： 9.0.4 1 用轻集料混凝土粘结块满披粘结剂，将钢带夹粘在二块粘结块中间形成一组粘 结块并采用专用双面卡件卡紧，粘结块与钢带粘结应牢固平直，分布均匀。每块轻集料 混凝土板与粘结块粘结不得少于 5 组。详见附录 A.0.6-1 和 A.0.6-2； 2 梁，楼面，墙柱二侧的混凝土块打孔用膨胀螺栓固定，膨胀螺栓的胀管要拉紧， 粘结块不得松动。 9.0.5 混凝土板安装应符合下列规定： 1 20 按照节能设计要求的墙体厚度在地板（基层）上弹墙厚线及立筋控制线，并在 顶部（樑）与下面基层间锚装镀锌钢带立筋为 25mm×0.6mm，要紧绷成一组立筋，其 间距为 450mm，层高 4.5m 时间距为 300mm，并设置轻集料混凝土连接垫块。 2 将两块轻集料混凝土板用镀锌薄钢板埋件卡在立筋上，夹住立筋见图，板之间 用聚合物水泥粘结，安装板就位后，在板面上弹线标出锚栓的位置，用Ф8mm 的镀锌 专用锚栓即拉结铁件穿过，并锚紧两面的轻集料混凝土板。锚栓拉结件用量以 900mm ×900mm 墙体面积不少于 4 个； 3 按设计要求在两板之间填充或灌注保温芯料，边装板边填充保温芯料。板的砌 筑采用聚合物水泥粘结剂，应锚缝砌筑。重复上述工序，采用异形板直到顶板。边安装 填缝板材，从侧向填充保温芯料。 9.0.6 水电管线预埋入保温芯材之中与施工同步进行。 9.0.7 夹心保温墙其外叶墙（板）应由每层楼板托挑，外露托挑构件应采取保温措施。 9.0.8 门窗框安装应根据门窗洞口尺寸及楼层高度，门窗上边或下边的钢带固定于抱框 上。 9.0.9 轻集料混凝土板的接缝及板与柱或门窗洞口接缝，应用专用嵌缝粘结材料嵌实抹 平不得漏嵌，同时沿板缝粘贴 5mm 宽通长的玻纤网格布嵌缝并用抗裂砂浆与板面抹平。 9.0.10 轻集料混凝土板复合保温墙体宜刮外墙耐水腻子，以涂料饰面。 21 10 质量检验与验收 10.1 10.1.1 一般规定 建筑墙体砌块结构自保温工程体系的质量检验和验收应符合国家现行标准《建 筑工程施工质量统一验收标准》GB50300、 《墙体工程施工质量验收规范》GB50203、 《建 筑节能工程施工质量验收规范》GB50411 和《混凝土结构工程施工质量验收规范》 GB50204 规定。还应按照本规程的要求进行施工验收时，应查验自保温施工方案。 10.1.2 砌块结构自保温墙体施工用主要材料进场时应进行复验，复验项目见附录 C。 10.1.3 主体结构完成后进行施工的自保温墙体工程应在基层质量验收合格施工，施工 中应及时进行质量检查、隐蔽工程验收。施工完成后应对自保温砌块墙体进行分项工程 验收。与主体结构同时施工的自保温砌块墙体应与主体结构一同验收。 10.1.4 对下列部位进行隐蔽工程验收应留有施工记录。 1 砌筑基层及表面处理； 2 芯柱和构造柱的设置和浇筑； 3 门窗洞、梁、柱的控制缝及处理； 4 墙体热桥部位处理； 5 砌筑过程中钢筋、钢筋网片的位置、数量、规格。 10.1.5 自保温砌块墙体工程检验批划分及检查数量应符合现行国家标准《建筑节能工 程施工质量验收规范》GB50411 规定进行。 1 采用相同材料、工艺和施工做法的墙体，每 500 ㎡～1000 ㎡面积划分为一个检 验批，不足 500 ㎡也为一个检验批； 2 检验批的划分，也可根据与施工流程相一致且方便施工与验收的原则，由施工 单位与监理（建设）单位共同商定。 10.1.6 自保温砌块墙体节能工程检验合格判定应符合现行国家标准《建筑节能工程施 工质量验收规范》GB50411 的规定。主控项目应全部合格；一般项目合格，当采用计数 检验时，至少应有 90%以上检验点合格，且其余检查点不得有严重缺陷。 10.2 10.2.1 主控项目 自保温砌块墙体所用主要材料性能应符合设计、工程要求及相关产品标准和本 规程的规定。 检验方法：检查质量证明文件及进场复验报告。 22 检查数量：全数检查。 10.2.2 自保温墙体的保温专用粘结砂浆、保温专用砌筑粘结砂浆其冻融及拉结钢筋、 钢丝网片、卡件等配套材料性能应符合设计要求和国家现行标准及本规程的规定。 检验方法：观察、尺量、查验产品合格证和检验报告。 检查数量：按本规程 10.1.5 和 10.1.6 检验批或进场批次，每批随机抽取 3 个试样进 行检查。 10.2.3 芯柱、构造柱等现浇混凝土施工质量应符合国家现行标准《混凝土结构工程施 工质量验收规范》GB50204 规定。 检验方法：用检查施工隐蔽工程记录。 检查数量：按本规程 10.1.5 和 10.1.6 检验。 10.2.4 自保温砌块墙体的热工性能应符合设计要求。 检验方法：查砌块墙体传热系数检验报告及复验报告。 检查数量：按相同材料、相同工艺的同一工程。 10.2.5 自保温砌块墙体与主体结构（梁、柱）之间构造连接应符合设计和本规程要求。 检验方法：观察检查，检查隐蔽工程记录。 检查数量：按本规程 10.1.5 和 10.1.6 每检验批抽查 3 处。 10.2.6 自保温砌块砌筑墙体应采用具有保温功能的砌筑砂浆，其强度和导热系数应符合 设计要求，砌体的水平灰缝饱满度不低于 90%，竖直灰缝饱满度不应低于 85%。 检验方法：检查质量证明文件，用百格网检查灰缝砂浆的饱满度。 检查数量：每楼层的每个施工段抽查一次，每次抽查 5 处，每处不少于 3 个砌块。 10.2.7 自保温砌块墙体热桥部位热工性能应符合设计要求，按国家现行标准《建筑节 能工程施工质量验收规范》GB50411 检查隔断热桥措施，包括保温材料厚度、位置，与 混凝土粘结应牢固。燃烧性能必须符合要求。 检验方法：对照施工方案核查隐蔽工程验收记录和复验报告。 检查数量：按不同热桥种类，每种抽查 20%并不少于 5 处。 10.2.8 自保温砌块墙体工程各类饰面层的基层及面层施工应符合设计和《建筑装饰装 修工程质量验收规范》GB50210 的规定。 检验方法：观察检查，核查试验报告和隐蔽工程验收记录。 检查数量：全数检查。 23 10.2.9 轻集料混凝土板夹心保温墙体的轻集料混凝土板之间的拉结件（筋）。锚栓数量 和使用位置，板缝处理、构造节点、嵌缝做法应符合设计要求。 检验方法：检查拉结件质量证明文件和隐蔽工程验收记录。 检查数量：按本规程 10.1.5 和 10.1.6 检验批抽样检验。 10.2.10 自保温砌块墙体上的门窗洞口四周的侧面及凸窗的侧面，应按设计要求采取节 能保温措施，不应有热桥。 检验方法：观察检查，采用热成像仪。 检查数量：每批抽查 5%，并不少于 5 处。 10.3 10.3.1 一般项目 保温砌块砌筑墙体，应上下错缝、墙面平整，其墙体的允许偏差和检查方法见 表 10.3.1。检查数量：按本规程 10.1.5 和 10.1.6 执行。 表 10.3.1 保温砌块砌筑墙体尺寸允许偏差 项目 墙体轴线偏差 1 墙体垂直偏差 2 允许偏差（㎜） 检验方法 ≤10 用尺量检查 墙高≤3m ≤5 墙高＞3m ≤8 用 2m 托线板或用吊线检查 3 墙面平整度 ≤6 用 2m 靠尺和塞尺检查 4 水平灰缝垂直度 ±5 灰缝上口处用 10cm 长线拉直并 用尺检查 5 门窗洞口（后塞框） 6 门窗洞口（先塞框） 宽度 ±4 高度 ±6 宽度 ±2 高度 ±2 圈梁、过梁、构造柱宽度 7 -2～+5 用尺量检查 用尺量检查 用 2m 靠尺或塞尺检查 注：外墙按楼层（或 4m 高以内）检查。 10.3.2 当采用加强网作为抗裂措施时，网片的铺粘和搭接应符合设计和施工要求，砂 浆抹压应密实，不得空鼓，增强网应铺贴平整，不得起皱外露。 检验方法：观察检查，核查隐蔽工程验收记录。 检查数量：每检验批抽查不少于 5 处。 10.3.3 24 自保温砌块墙体立面通缝不大于 2 皮砌块，砌块搭砌长度不小于砌块长度的 25%。 检验方法：观察，查隐蔽工程记录。 检查数量：每检验批抽查 10%，并不少于 10 处。 10.3.4 自保温砌块墙体安置的拉结筋或钢筋网片的位置、规格、数量和预埋件、预埋 管道和孔洞符合设计要求。 检验方法：观察和尺量。查隐蔽工程记录。 检查数量：按本规程 10.1.4 和 10.1.5，每个检验批不少于 20%。 10.3.5 自保温砌块砌至接近梁、板底时，应留一定缝隙，待墙体砌筑完并应不少于 7d 后 对该缝隙填缝挤紧，做柔性和保温处理。应待墙体沉降稳定后用砂浆填塞密实。 检验方法：查验隐蔽工程记录，对于重要部位现场观察和尺量。 检查数量：按本规程 10.1.4 和 10.1.5。 10.3.6 自保温砌块墙体缺陷，如穿墙套管、脚手架、孔洞等，应按施工方案采取隔断 热桥措施，不得影响墙体热工性能。 检验方法：按施工方案观察检查。 检查数量：全数检查。 10.3.7 自保温砌块墙体采用粘结浆料和粘贴保温板时应连续施工，浆料厚度应均匀， 平整密实，粘结牢固，不得脱层、空鼓和开裂。 检验方法：观察，尺量。 检查数量：每个检验批抽查 10%，并不少于 10 处。 25 附录 A 节点示意图 A.0.1 自保温复合混凝土砌块外墙阳角、外墙阴角、内外墙交接节点排块示意图，见图 A.0.1-1，图 A.0.1-2。 图 A.0.1-1 图 A.0.2-1 A.0.2 外墙阳角排块 内外墙交接处排块 当清水建筑，可采用图 A.0.2-1 所示。当建筑在圈梁标高处结合立面变化作装饰 腰线时，可采用图 A.0.2 -2 的圈梁支承节点做法。 26 图 A.0.2-1 承重复合自保温砌块外墙 圈梁节点 1 图 A.0.2-2 A.0.3 圈梁节点 2 加气混凝土梁柱外贴保温材料见图 A。0.3 A.0.3 加气混凝土梁柱外贴保温材料 27 A.0.4 加气混凝土自保温墙体窗口做法见图 A.0.4。 A.0.4 A.0.5 窗口保温做法 加气混凝土砌块和自保温砌块墙体中（无构造柱）L 型连接件应用按图 A.0.5-1、 50 0( 60 ) A.0.5-2、A.0.5-3。 图 A.0.5-1 28 砌块墙体与竖向结构构件的连接(L 型拉结件) 图 A.0.5-2 构造柱及其 L 型连接件构造 保温块 加贴300宽耐 碱涂覆网布 保温块 结构悬挑件 金属托角条 外饰面 PU发泡剂 图 A.0.5-3 A.0.6 保温块支撑措施 轻集料混凝土板（块）夹心复合保温墙体构造及门窗洞口处理见图 A.0.6-1、 A.0.6-2、A.0.6-3、A.0.6-4。 29 图 A.0.6-1 轻集料混凝土板（块）夹心保温墙体外墙立面及剖面 图 A.0.6-2 30 轻集料混凝土板夹芯保温做法 图 A.0.6-3 图 A.0.6-4 轻集料混凝土板夹芯保温做法 轻集料混凝土板夹芯复合保温墙体门窗节点详图 31 附录 B 外墙自保温复合砌块传热系数 B.0.1 外墙自保温复合砌块墙体不同厚度的传热系数见表 B.0.1。 表 B.0.1 墙体厚度（mm） 密度级别 无粉刷 150 175 200 240 250 300 B04 B05 B04 B05 B04 B05 B04 B05 B04 B05 B04 B05 0.63 0.75 0.54 0.65 0.48 0.58 0.41 0.48 0.39 0.47 0.33 0.40 0.74 0.54 0.64 0.48 0.57 0.40 0.48 0.39 0.47 0.33 0.39 0.72 0.53 0.63 0.47 0.56 0.40 0.47 0.38 0.46 0.32 0.39 饰 内外侧各 10 0.62 混合砂浆 面 内外侧各 20 0.61 混合砂浆 B.0.2 外墙自保温复合砌块传热系数 K（W/㎡·K） 自保温墙体处的梁柱等处热桥贴砌用保温块（板）的传热系数见表 B.0.2。 表 B.0.2 保温块厚度（mm） 密度级别 梁柱热桥保温块（板）传热系数 K 50 60 W/（㎡·K） 75 80 100 B01 B03 B04 B01 B03 B04 B01 B03 B04 B01 B03 B04 B01 B03 B04 0.90 1.30 1.58 0.77 1.12 1.37 0.63 0.92 1.14 0.59 0.87 1.08 0.48 0.72 0.90 无粉刷 饰 面 外侧 10 混合 0.89 1.28 1.55 0.76 1.10 1.35 0.62 0.92 1.12 0.59 0.87 1.07 0.48 0.71 0.89 砂浆 B.0.3 自保温混凝土复合砌块传热系数 自保温混凝土复合砌块产品标识的传热系数 K 值，应符合表 B.0.3 的规定。 表 B.0.3 传热系数 K 值标记值 1.20 1.10 1.00 0.90 0.80 0.75 32 传热系数 K 值 传热系数 K 值实测值 ≤1.20 ≤1.10 ≤1.00 ≤0.90 ≤0.80 ≤0.75 0.70 0.65 ≤0.70 0.60 0.57 ≤0.60 ≤0.65 0.54 ≤0.57 ≤0.54 0.51 0.48 ≤0.51 ≤0.46 W/（m2·K） 传热系数 K 值标记值 0.45 0.42 0.40 0.38 0.36 0.34 传热系数 K 值实测值 ≤0.45 ≤0.42 ≤0.40 ≤0.38 ≤0.36 ≤0.34 0.32 0.30 ≤0.32 0.28 0.26 ≤0.28 ≤0.30 0.24 ≤0.26 ≤0.24 0.22 0.20 ≤0.22 ≤0.20 B.0.4 水泥-超轻聚苯保温芯料传热系数 表 B.0.4 水泥-超轻聚苯保温芯料传热系数 W/（㎡·k） 工程厚度 （mm） 40 50 60 70 80 90 100 150 200 200 1.64 1.30 1.09 0.93 0.81 0.72 0.65 0.43 0.32 250 1.67 1.33 1.11 0.96 0.84 0.75 0.67 0.45 0.33 300 2.00 1.59 1.33 1.14 1.00 0.88 0.80 0.53 0.40 350 2.56 2.04 1.72 1.47 1.28 1.15 1.03 0.68 0.52 水泥用量 ㎏/m³ ﹡注用于自保温空心砌块填料；夹心墙的填充、保温芯料。 33 附录 C 材料复验项目 C.0.1 砌块及保温材料物理性能见表 C.0.1 材料复验项目 分类 材料名称 复验项目 现场抽样方法 自保温复合砌块 抗压强度 蒸压加气混凝土砌块 以同一厂家，同一产品砌块类 干密度 自保温砌块 自保温砌块 250m³，保温扳类 5000 ㎡为一批， （板） 钢网增强轻集料混凝 导热系数/传热 不足 250m³或 5000 ㎡也为一批 系数 土板（块） 发泡混凝土砌块 抽样数量 15 块 以同一厂家，同一产品的建筑面 抗压强度 专用砌块 自保温砌块专用砌筑 常温拉伸粘结 积 5000 ㎡为一批，不足 5000 ㎡ 2 袋（40 ㎏） 砂浆 砂浆 也为一批，随机抽取 2 袋。 强度 自保温砌块专用抹面 抹面胶浆 砂浆 粘结强度 保水率 EPS、XPS、PU、岩棉 板、玻璃棉板 保温材料 B01、B03、B04 加气砼 保温块（板） 发泡水泥保温板 密度 导热系数 尺寸稳定性 保温砂浆 增强网 以同一厂家，同一产品的建筑面 积 5000 ㎡为一批，不足 5000 ㎡ 2 袋（40 ㎏） 也为一批，随机抽取 2 袋。 以同一厂家，同一产品的建筑面 积 5000 ㎡为一批，不足 5000 ㎡ 也为一批，随机抽取 2 ㎡。 聚苯颗粒保温砂浆 无机轻集料保温砂浆 表观密度 导热系数 以同一厂家，同一产品的建筑面 积 5000 ㎡为一批，不足 5000 ㎡ 3 袋（60 ㎏） 也为一批，随机抽取 3 袋。 玻纤网 外观 断裂强度 以同一厂家，同一产品的建筑面 积 5000 ㎡为一批，不足 5000 ㎡ 也为一批，随机抽取 3 袋。 C.0.2 保温材料燃烧性能应至少检验 1 次。 34 2㎡ 2㎡ 本规程用词说明 1 为了便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下： 1）表示很严格，非这样做不可的； 正面词采用“必须”，反面词采用“严禁”； 2）表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3）表示允许稍有选择，在条件许可时首先这样做的： 正面词采用“宜”，反面词采用“不宜”； 4）表示有所选择，在一定条件下可以这样做的，采用“可”。 2 条文中指明应按其他有关标准执行的写法为： “应符合┉┉的规定”或“应按┉ ┉执行”。 35 引用标准目录 《砌体结构设计规范》GB 50003 《建筑设计防火规范准》GB 50016 《民用建筑热工设计规范》GB 50176 《砌体工程施工质量验收规范》GB 50203 《建筑工程施工质量验收统一标准》GB 50300 《建筑节能工程施工质量验收规范》GB 50411 《墙体材料应用统一技术规范》GB 50574 《建筑材料放射性核素限量》GB 6566 《建筑材料及制品燃烧性能分级》GB 8624 《蒸压加气混凝土砌块》GB 11968 《混凝土小型空心砌块建筑技术规程》JGJ/T 14 《蒸压加气混凝土建筑应用技术规程》JGJ 17 《无机轻集料砂浆保温系统技术规程》JGJ 253 《建筑外墙防水工程技术规程》JGJ/T 235 《建筑保温砂浆》GB/T 20473 《保温砖和复合保温砌块》GB/T 29060 《胶粉聚苯颗粒外墙外保温系统材料》 JGJ158 《自保温混凝土复合砌块》JG/T 407 《混凝土小型空心砌块灌孔混凝土》JC861 《耐碱玻纤网格布》JC/T 841 《泡沫混凝土砌块》JC/T 1062 《公共建筑节能设计标准》DB11/687 《居住建筑节能设计标准》DB11/ 891 《框架填充墙（轻集料砌块）设计及施工技术规程》DB11/T 742 36 37 建筑墙体砌块结构自保温工程技术规程 (报批稿) Code for consfruction and Acceptance for building engineering of walls self-insulation block structure 条 文 说 明 38 39 目 次 1 总则·····································································································41 2 术语·····································································································42 3 基本规定 ······························································································43 4 材料要求 ······························································································45 5 自保温混凝土砌块保温墙体施工 ································································47 6 承重自保温复合混凝土砌块墙体施工 ··························································49 7 均质自保温砌块墙体施工 ·········································································51 8 水泥聚苯颗粒自保温砌块保温墙体施工 ·······················································52 9 轻集料混凝土板夹心复合保温墙体施工 ·······················································53 10 质量检验与验收 ····················································································54 40 41 1 总 1.0.1 则 本规程编制目的是为了确保北京市内外墙砌体结构自保温工程质量。墙体结构自 保温工程是一项在国外广泛采用的技术，在国内也有一批工程采用该项技术。此项技术 是外墙保温质量稳定、可靠，又是可与建筑同寿命的技术，具有十分光明的发展前景。 本规程主要侧重于自保温混凝土复合砌块、蒸压加气混凝土 B01～B05 级的砌块、建筑 自保温砌块、轻集料混凝土板、夹心自保温墙体以及防火阻燃的保温聚苯芯料等材料应 用，发展成一项新的自保温墙体技术。本规程对本市现有工程设计、施工、质量各方面 的经验进行全面总结、提高，并吸收国外的先进相关技术编制本规程，以推动这项技术 发展，确保建筑墙体的质量、防火、安全、与整体建筑同寿命。 1.0.2 本规程是规范自保温砌块填充墙用于主体结构为钢筋混凝土框架结构，框架—剪 力墙结构、剪力墙结构、筒体结构和承重结构墙体节能工程的施工和质量验收。 42 2 2.0.1 术 语 砌体结构自保温体系，是采用蒸压加气混凝土砌块、自保温复合砌块、自保温模 块、轻集料混凝土板（块）等砌体材料和各类高效保温材料以及配套材料共同构成的体 系。 2.0.2 实心均质保温砌块系指蒸压加气混凝土砌块、泡沫混凝土砌块、聚苯颗粒混凝土 砌块等无孔、实心、轻质保温砌块。 2.0.3 复合保温砌块是指轻骨料混凝土砌块同各类保温材料采用填充、粘嵌等型式加工 而成的砌块，包括承重型和非承重型。 2.0.4 采用水泥、聚苯颗粒和粉煤灰等原料按一定配合比例，经混合、压制工艺成型的 自保温砌块，又称为保温模块。是一种新型的自保温砌块填充墙体材料。 43 3 3.0.1 基本规定 随着我国建筑节能技术发展，近年来又涌现出墙体自保温材料，近期涌现出 B01、 B03、B04 等轻型的加气混凝土砌块（板）、自保温复合砌块等，在本市墙体自保温工程 工程中得到大量应用。总结自保温砌块墙体工程施工经验编制本规程。建筑墙体砌体结 构自保温体系热工设计、抗震设防、施工和质量验收，应符合现行的国家标准《建筑抗 震设计规范》GB50010， 《民用建筑热工设计规范》GB50176 和北京市相关标准的规定。 并适用于北京地区从 2013 年起住宅开始实施节能 75%的标准，公共建筑节能 65%的要 求。 3.0.2～3.0.3 圈梁、芯柱、构造柱等是十分关键的，其位置、配筋、灌注混凝土配比及 灌注应按设计要求和工程要求。填充墙中的芯柱、构造柱、水平系梁等钢筋混凝土构件 应符合国家和北京市标准的规定。其施工应符合本规程和相关标准的规定。 3.0.4 填充墙与混凝土结构的连接为脱开式。脱开式系墙体与构件采用柔性连接，中间 预留有控制线；脱开式系无缝，应强化墙同混凝土结构的连接。在北京 8 级地震设防应 采用脱开式，其墙中设置拉结钢筋，门窗洞口上下必须设置抗震的水平系梁。自保温填 充墙与柱、梁、板脱开的控制缝应采用高效保温材料填塞，并用密封材料密封处理。并 在其外面采用耐碱玻纤网格布-聚合物水泥砂浆做增强开裂处理。 3.0.5 自保温砌块墙体与内墙相接时，按设计要求在外墙预埋钢筋，同时设置构造柱与 之相连，使内外墙连接牢固。 3.0.6 采用内嵌式填充外墙，填充墙要挑出与框架柱或剪力墙不在一个平面上，二形成 热桥框架主体结构梁、板、柱是热桥部位应采用外贴各种保温板或抹保温砂浆，保证建 筑整体的保温效果，对于蒸压加气混凝土砌块系统可采用 B01、B02、B03 保温砌块。 保温板应采用支承件。 砌块自保温墙体所采用的主体材料、配套材料都应符合相关的 标准，二者构成的自保温墙体应安全、可靠、防火、耐候。 3.0.7 自保温砌块墙体是属于室外露天作业，受气候和周围环境影响较大，因此在雨雪 天气和大风时不宜施工。 3.0.8 砌块砌到顶层时要遵照上下顶紧的原则，其缝隙大时应采用与砌体相同成分的材 料制成楔形块；缝隙小时应填塞保温板。最后用干硬性砂浆填塞严实。 3.0.9 44 砌块墙体外墙面应做防水抗渗处理，这一问题关乎建筑墙体安全和居住环境，应 给予关注。施工应按《建筑外墙防水工程技术规程》JJGJ 325 标准。 3.0.0 砌块墙体饰面应采用专用的抹面砂浆，墙体抹面宜在墙体完成 45d 以后进行，贴 砖应在墙体稳定后进行。 3.0.11 自保温砌块墙体是属于无机不燃材料，燃烧性能属于 A 级和难燃材料 B1 级。 从各种材料墙体的耐火极限试验看，都能符合现行国家标准《建筑设计防火规范》 GB50016 的规定。 3.0.12 自保温砌块墙体抹灰和饰面可采用外墙涂料、粘结瓷砖做法，干挂石材因砌块 强度而定。 45 材料要求 4 4.1 4.1.1 一般规定 砌块自保温墙体用的蒸压加气混凝土砌块、自保温混凝土复合砌块、建筑保温模 块、钢网增强轻集料混凝土板（块），发泡混凝土砌块及 1 保温、防火、阻燃聚苯芯料 等都应符合相关标准要求和本规程的规定。 4.1.2 材料进场时除应提供合格证、检验报告外，还应进行抽样复验。 自保温砌块 4.2 4.2.1 自保温复合砌块包括：夹心复合保温砌块、填充型复合保温砌块、贴面型复合保 温砌块。其性能、规格应符合《复合保温砖和复合保温砌块》GB /T29060-2012 中混凝 土复合保温砌块要求，填充型自保温复合砌块性能，规格应符合《自保温混凝土复合砌 块》JG/T407-2013 标准中轻集料要求复合保温砌块。 4.2.2～4.2.3 均质保温砌块型蒸压加气混凝土砌块规格和性能应符合《蒸压加气混凝土 砌块》GB11968 标准的规定，其中 B04、B05 可用于居住建筑和公用建筑自保温墙体； B03、B01 用于框架结构的梁、柱消除热桥的保温板（块）。B01 型目前从德国伊通公司 进口，其导热系数同 EPS 相同。泡沫混凝土砌块属于单一材料经发泡工艺制成，是均质 保温砌块一种。 4.2.4 自保温砌块是由水泥、聚苯颗粒等加工复合而成的轻质、保温性能良好的适用于 自保温墙体工程。 4.2.5 钢网增强轻集料混凝土板（块）是用于夹心自保温墙体的一种材料，其夹心墙内 可填充各种无机或有机的高效保温材料，整个砌体墙体的传热系数可按设计要求调整。 保温材料 4.3 4.3.1～4.3.8 本规程提供的保温砂浆、保温板是用框架结构组织解决阻断梁、柱热桥问 题的，保温材料种类和规格，可按设计和工程要求选用。 4.4 4.4.1～4.4.2 46 砂浆 本规程中规定了自保温砌块施工应采用保温专用的砌筑粘结剂（砂浆）和 专用的抹面砂浆，以防止面层开裂。上述材料性能除应符合现行国家及行业标准外，还 要参照各生产企业标准。 4.5 4.4.5 配套材料 自保温砌体用的芯柱混凝土性能除应符合现行行业标准 JC861 外，还要依照工程 具体情况用外加剂对芯柱混凝土性能进行调整。 4.5.1～4.5.4 本规程中加气混凝土等多孔轻质材料所用的锚固件、预埋托角等都应具有 防腐性能，以免受潮、生锈将墙体胀裂。 4.5.5 本规程所列的保温芯料系从国外引进的，采用不燃的 EPS 颗粒（采用专有技术将 EPS 颗粒处理）配制的高效保温材料。本规程采用的是做夹心砖的保温芯料和填充在自 保温混凝土砌块孔洞保温材料。 4.5.6 自保温砌块墙体饰面因是外墙采用的各种材料应是耐候性好的产品。 4.5.7 采用的防水材料主要是用砌块墙体外墙防水、防渗，包括目前常用的聚合物乳液 防水涂料、聚氨酯防水涂料、喷涂型橡胶沥青涂料以及各类防水砂浆。 47 5 自保温复合砌块保温墙体施工 5.1 5.1.1 一般规定 自保温砌体墙体设计、施工等应符合相关的、现行的国家标准及北京市标准。自 保温砌块是一种新型墙体自保温材料，其施工做法除按现有的规范标准外，还应参照企 业的标准，并应编制施工技术方案，向施工技术人员交底。 5.1.2 框架结构自保温砌体砌筑时要求结构主体工程完成，并对基层进行检查、清理， 基层应干净平整，不符合要求应用水泥砂浆找平。 5.1.3 自保温砌块墙体大都为轻质材料作为框架填充墙，因此不宜在墙体的开槽埋水电 管线，工程需要时由设计单位对砌体强度核算后，在墙体砌筑过程中预埋管线或预制混 凝土框安装表箱。 5.1.4 按设计和工程要求预先绘制排块图，施工时按排块图排块进行施工。 5.1.5 砌筑时水平缝砂浆饱满度应大于 90%，垂直缝大于 85%是保证砌块体墙体整体强 度是十分重要的。 5.1.7 自保温砌体墙高大于 3m，长度大于 5m 时在墙高度的中间位置拉拉筋或专用连 接件，以增加墙体的横向拉力和抗震性。 5.1.8～5.1.9 墙高大于 4m，长度大于 5m 以及门窗洞口两侧应设置混凝土芯柱，对芯 柱的质量、规格要求应符合本规程和设计的规定。芯柱和砌体连接应采用钢丝网片。 5.1.10 自保温墙体门窗洞口处应在洞口上下设置钢筋混凝土过梁（水平系梁）。对加气 混凝土砌块墙体有配套预制的混凝土过梁。 5.1.11 自保温混凝土复合砌块墙体框架结构填充墙施工工艺分为外露柱嵌包法和包柱 法两种，按填充墙与柱连接方式又分为脱开式和不脱开式。脱开式填充墙施工流程按本 规程 5.1.11. 5.1.12～5.1.13 砌筑时对主体工程结构和基层（底层、路面、楼面）应验收、检查、清 理，达到符合砌筑要求，设置轴线、立皮楼杆；按工程实际制定排块图进行排块，配制 专用砂浆。 5.1.14～5.1.15 配制专用的砌筑砂浆进行砌筑，砌筑要“反砌”，上下皮砌块的孔肋相 对，错缝搭砌，框架砌体与两边墙体上先粘贴 EPS 泡沫板（20mm～25mm）做为柔性 连接，用于墙体减震之用。 48 5.1.16 砌块的灰缝厚度宜为 46 ㎜～6mm，水平和垂直灰缝饱满度分别为 90%和 85%。 砌至顶面时应预留控制缝，稍后向缝内塞填实体砌块、保温板、保温砂浆、干硬性砂浆 等，要填塞紧密，外部采用抹面增强处理。建筑地面需做保温时，在建筑底层第一皮砌 块向地面以下 500mm 砌体外墙面应做外保温，保护外墙勒脚。 5.1.17 对砌体自保温填充墙体与梁、板、柱及门窗、洞口，应留有控制缝，缝隙应用 保温材料填塞实并对接缝处应做增强处理，以消除“热热桥”，防墙面开裂、防水抗渗。 5.1.18 底层砌筑时应按地面部位要求进行，向地下深 500 ㎜左右砌筑，若采用普通砌 块应在墙外粘贴保温板。 5.1.19 墙体施工时在梁、柱、门窗洞口预留的控制缝应采用柔性保温材料填充，做到 部位、防水、密封。 5.1.21 自保温砌块墙体外墙面必须进行防水、防渗处理，按设计要求和相关标准做好 各种饰面材料的装修。 49 6 6.0.1 承重自保温复合混凝土砌块墙体施工 承重自保温复合混凝土砌块墙体施工工艺与自保温混凝土复合砌块做法基本相 同，其不同之处是砌块自身的强度为 7.5MPa、10 MPa、15 MPa 或 20MPa.所采用的砌 筑砂浆大于 7.5MPa 以上。构造柱、芯柱、过梁等处起到建筑的主体结构的作用，其位 置和质量是十分重要，应按设计和工程要求配置。 6.0.2～6.0.3 承重自保温复合混凝土砌块墙体施工和验收都应按相关的国家标准施工， 排块应预先编制好排块图是保证和指导墙体施工的重要措施。 6.0.4 承重自保温复合混凝土砌块外墙必须做防水、抗渗处理，应遵循《建筑外墙防水 工程技术规程》JGJ 325 标准的规定。 6.0.5 承重自保温复合混凝土砌块砌筑时，错缝搭砌、孔肋相对，保证墙体的载荷，避 免产生裂缝，应采用一系列抗裂技术措施。 6.0.6 为保证墙体横向荷载，在沿墙高度每 400mm 处设置水平钢网网片，钢丝直径 4mm，网片竖向间距不应大于 600mm，有抗震要求时竖向间距不应大于 400 ㎜。 6.0.9 浇灌芯柱、构造柱混凝土施工应符合国家现行标准《砌体结构设计规范》 GB50003，《混凝土结构工程施工质量验收规范》GB50204 和《混凝土小型空心砌块建 筑技术规程》JGJ/T14 的规定。 6.0.10 本规程规定了承重自保温砌块从基层第一皮到顶层圈梁等部位都应设置排水 孔。排水孔大小，位置，安装见规程。 6.0.11 本规程规定了芯柱做法，芯柱用钢筋直径不小于¢4，并且丛上向下要插入到地 面基础以下 500mm 并与圈梁锚固连在一起。采用的砌筑砂浆强度等级应为 M7.5～M10 等级灌筑芯柱混凝土应连续作业，机械振捣不留施工缝。 6.0.12 50 待墙体稳定后才能抹灰，通常为 30d。 7 均质自保温砌块墙体施工 7.0.1 均质自保温砌块施工以蒸压加气混凝土砌块施工为代表，包括泡沫混凝土砌块墙 体施工其特点是找平层为聚合物水泥砂浆，砌第一皮砌块应间隔 24h 以上才可向上砌筑。 砌筑中有配套砂浆、L 型铁件及专门预制的过梁等。 7.0.2 清理基层，使基层坚固、平整，弹出墙体控制线和门洞的位置线，这是保证墙体 砌筑的主要步骤。 7.0.3 配制专用砌筑砂浆，其配合比、加水量各企业各不相同，通常用机械搅拌，因此 要预先做试验。 7.0.4 本规程给出的 1:3 水泥砂浆作为垫层砂浆用，其铺的厚度视基层的平整度而定。 砌筑应采用保温粘结砂浆，水平、垂直灰缝的饱满度 85%以上，要案本规程要求并应随 时检查，砌筑时应随时勾缝，保证不渗水。 7.0.5 蒸压加气混凝土与混凝土柱（承重墙）连接处应设置 L 型铁件，此件材质是不锈 钢或热镀锌钢板的，具有防锈功能，此件为均质自保温砌块专用，具体用法见本规程附 录图 A0.6-1。 7.0.7 砌块墙砌主层高度超过厚度或超过 4m，长度大于 5m 时，应设置混凝土构造柱， 也可采用“L” 连接件，这是保证墙体安全的措施，具体见本规程和图附录 A。 “L”型 连接件起到连接和支承作用，其材质应是镀锌钢或不锈钢的防锈件，其规格是本规程蒸 压加气混凝土砌块墙体中十分重要的部件。 7.0.8 砌块墙体高度 4m 时，应设置沿墙贯通并和圈梁连接的水平混凝土圈梁。 7.0.9 对抗震烈度 8 度的设防，墙体每 600mm 应采用“L”型铁件与梁连接或设置 C20 混凝土构造柱。 7.0.10 自保温砌块与顶面、柱、梁的主体结构之间应留有控制缝，对其缝应采用保温 材料填塞并进行面层处理。 7.0.11 门窗、洞口的过梁或现场制作或预制，应符合设计要求和本规程要求。 7.0.12 门窗洞口两侧应采用混凝土芯柱或预制块，以确保门窗稳定和牢固。 7.0.13 墙面管线开槽应待墙体强度达到要求后方能进行，开槽应采用专用机械，槽口 应平直，深度不得大于墙厚 1/3。 7.0.14 安装完管线的槽口应采用配套专门的材料将槽口抹平。 51 7.0.15 对梁柱等需外加保温时，可采用外贴满粘保温板，为保证板的安全牢固，应按 工程和设计要求在板下方安置承托架，通常每二层安装一个，并可采用各类高效保温砂 浆，如聚苯保温浆料等。 7.0.16 均质自保温砌块墙面装修时，可采用涂饰、贴板等装饰面层，确保墙面防水、 抗渗、耐候。防水是当前较为突出的质量问题，外墙面一定要抹防水型抹面浆料，以此 为基础做涂料或板的装饰。 52 8 8.0.1 水泥聚苯颗粒自保温砌块墙体施工 水泥聚苯颗粒自保温砌块是由水泥、聚苯颗粒等压制而成的一种适用于框架填充 墙建筑工艺流程与均质保温砌块基本相同，主要用于框架结构填充内外墙。保温砌模墙 体是集保温、隔热、防火于一体的新的体系。同时采用柱体预植钢筋和加大芯柱配套， 保证整个砌体具有良好的强度。 测定并弹出墙、柱及门窗洞口的位置控制线是保证砌筑自保温砌模墙体质 8.0.2～8.0.3 量保证主要措施。控制线准确后才可以放样、排块。 8.0.4 芯柱混凝土的钢筋配制和数量应按设计要求，芯体配筋同樑柱预先植筋与梁柱连 接在一起。 8.0.5 砌筑时竖向、水平灰缝都应饱满，灰缝饱满度竖向应大于 85%，水平缝饱满度应 大于 90%，宜采用保温砌筑砂浆，达到墙体自保温的要求。 8.0.6 ~8.0.7 自保温砌模填充墙砌筑与芯柱钢筋部位应采用一端开口的砌块套进芯柱钢 筋并形成上下错孔，并按芯柱的位置留置清扫口，并及时清除溜掉的砂浆。 8.0.9 ～8.0.11 自保温砌模墙体防水处理，门窗洞口上下部应设置水平系梁，而梁、柱、 板的应贴保温板或抹保温砂浆等均按本规程第 3 章做好“热桥”处理。 8.0.12 水电管线安装随同施工进行，其做法按本规程 7.0.13 同和 7.0.14 条。 53 9 9.0.1 轻集料混凝土板（块）夹心复合自保温墙体施工 轻集料混凝土板（块）夹心复合保温墙体施工，工艺是采用轻集料内、外叶板， 中间填充高效保温芯料，而内外叶板采用钢带和专用的锚固件相连接，是一种新的自保 温墙体。 9.0.2 轻骨料混凝土板（块）夹心复合保温墙体施工前应在主体结构工程验收合格后进 行，并将现场打扫干净，同时标出中心线及墙体厚等的位置线。 9.0.3 安装钢带是个关键工序，应按本规程要求及相关图集进行。钢带立筋是该夹心外 墙的骨架，镀锌钢带为 25mm×0.6mm，锚固在梁上、下，锚固在楼板上，用膨胀螺栓固 定、拧紧，形成墙体的骨架。 9.0.4 用预制的粘结块，粘结到钢带上，此粘结块是为粘结轻集料混凝土板用的，粘结 块一定要牢固。在梁柱、楼（地）面的粘结块采用膨胀螺栓固定，粘结块的位置和数量 应按设计要求。 9.0.5 轻骨料混凝土板安装粘结在粘结块上，通过粘结块上与钢带及樑柱成为一体。同 时用特制的双头套管螺栓穿过锚紧，两板间空隙宽度填充保温材料，因此其宽度为 150mm～250mm，保温材料宜采用高效保温的芯料填充或灌注。 9.0.7 夹心保温墙一要保证安装牢固，二要保温，所以其外叶板应每层楼板承托。 9.0.8 门窗洞口上面和下面的钢带应与抱框连接固定，具体见相关图集。 9.0.9 安装的板缝应采用粘结嵌缝材料密封，并采用外贴玻纤网格布和聚合物水泥抹面 浆料进行抹面处理，防止板裂。 54 10 质量检验与验收 10.1.1 自保温砌块墙体检验验收应按本规程和《建筑工程施工质量统一验收标准》GB 相关现行的国家标准进行。自保温砌块墙体节能工程是一种新的建筑节能施工做法，采 用的砌体材料是近些年来不断开发形成的自保温墙体材料新产品，可以做到墙体自保 温、防火，与建筑主体同寿命，避免了外贴保温板做法的很多缺点。自保温砌块墙体是 砌体工程又是保温工程，施工应编制施工方案，并向相关人员交底，以保证施工质量， 在工程验收时应进行查验。自保温复合混凝土砌块墙体施工和验收应符合国家现行标准 及北京市标准的规定。 10.1.2 进场的主要材料应做进场复验检测，详见附录 C 复验项目，保证工程所用材料 符合设计和工程的要求，为施工安全和工程耐久，主要砌体材料和保温材料应做燃烧性 能检测。 10.1.3 自保温墙体工程是整个工程一部分，工程验收时应同主体结构工程一同验收。 10.1.4 隐蔽工程记录是在施工过程中的质量记录，包括基层处理、芯柱和构造柱浇灌， 以及墙体上各种控制缝处理、热桥处理等。应进行归类整理作为工程验收时的重要依据。 10.1.5～10.1.6 自保温砌块墙体质量检验验收，以砌体材料使用量来划分按《建筑节能 工程施工质量验收规范》GB50411 标准规定划分检验批、抽样数量和质量判定原则。主 控项目是对工程质量尤其是涉及到安全方面的工程质量起到关键性的项目。验收时应全 部合格。 10.2 10.2.1 主控项目 自保温砌块的质量和专用砌筑砂浆的质量以及保温材料、钢筋、锚固件等质量 是十分关键，应符合设计要求，自保温砌块的保温性能是一个十分重要的指标，要确保 墙体传热系数符合北京地区节能要求，要严格抽查并检查复验报告。 10.2.3 现浇的芯柱、构造柱、水平系梁混凝土是保障自保温砌块墙体安全的，其混凝 土质量、灌入量等应要加强检验。 10.2.4 自保温砌块墙体热工性能——传热系数等是该类工程的主要技术指标，应从设 计、施工方案、施工过程、热桥处理等各个方面给予控制和及时监管。 10.2.5 砌块与主体结构连接是通过芯柱、构造柱、L 铁片、钢网等措施，一定要检查 55 施工记录，最好有影像资料，说明这些措施是采用的，是合乎规定的，是安全可靠的。 10.2.6 自保温砌体其砌筑砂浆应具有良好的保温性能，确保整个砌体的节能，同时砌 缝不得过宽，又要保证灰缝填满填实，灰缝的饱满度应符合本规程规定。 10.2.7 砌块用于框架结构的梁、板、柱的热桥应采取有效措施阻断处理，按本规程和 设计要求，粘贴保温板或涂抹保温砂浆，如聚苯颗粒保温砂浆。 10.2.8 自保温砌块墙体面层装饰施工，应按国家相关标准进行。自保温砌块性能有所 差距，如吸水率、墙面的粗糙度等，因此采用的装饰施工工艺和材料不尽相同，饰面工 程应按设计和工程要求以及墙体的特点进行。 10.2.9 轻集料混凝土板夹心保温墙体系统所用的专用锚固件，所用的数量和安装的位 置应符合设计要求。 10.2.10 自保温砌块墙体上的门窗洞口四周及凸窗，采用技术措施做好保温处理。 10.3 一般项目 10.3.1 自保温砌块墙体的尺寸偏差见本规程表 10.3.1。 10.3.3 钢筋网片安置的数量、规格应要仔细检查，这是关系到墙体安全的。 56
