科立讯PT8100车载电台说明书

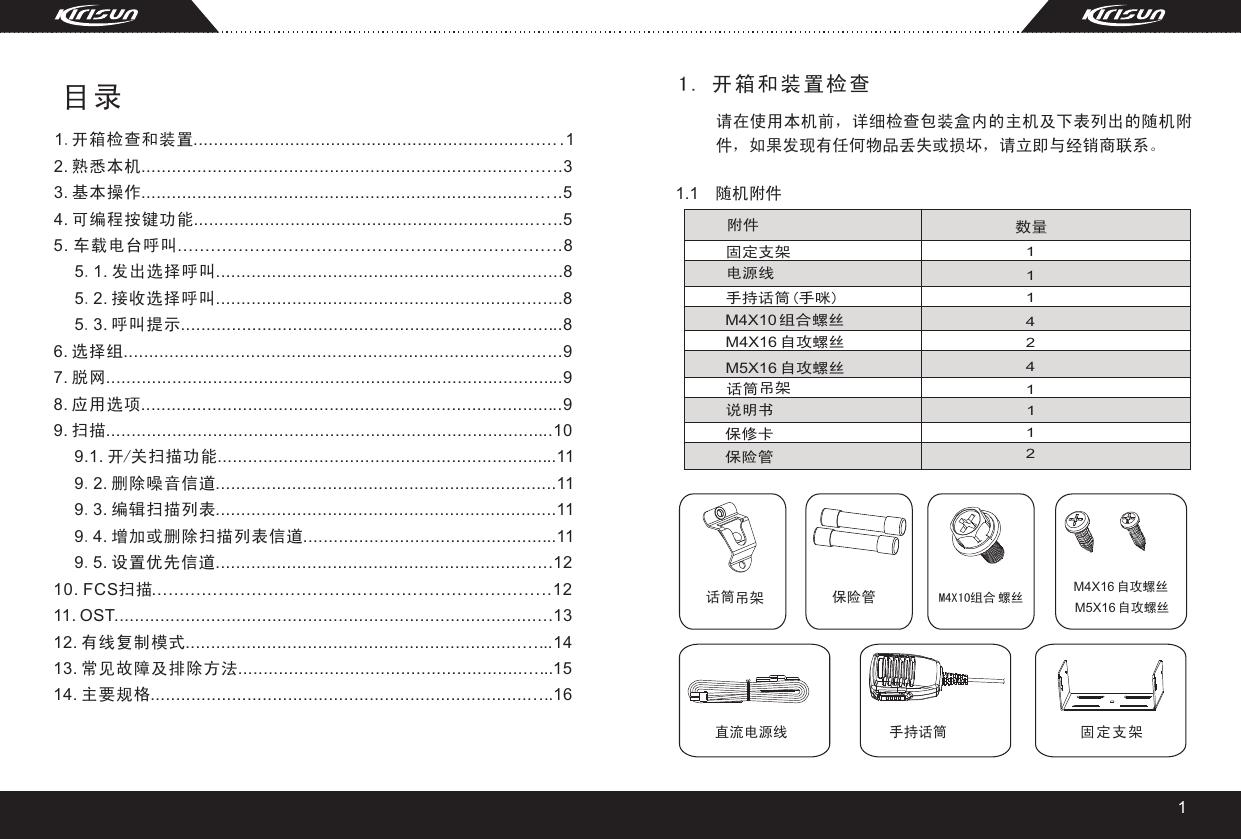

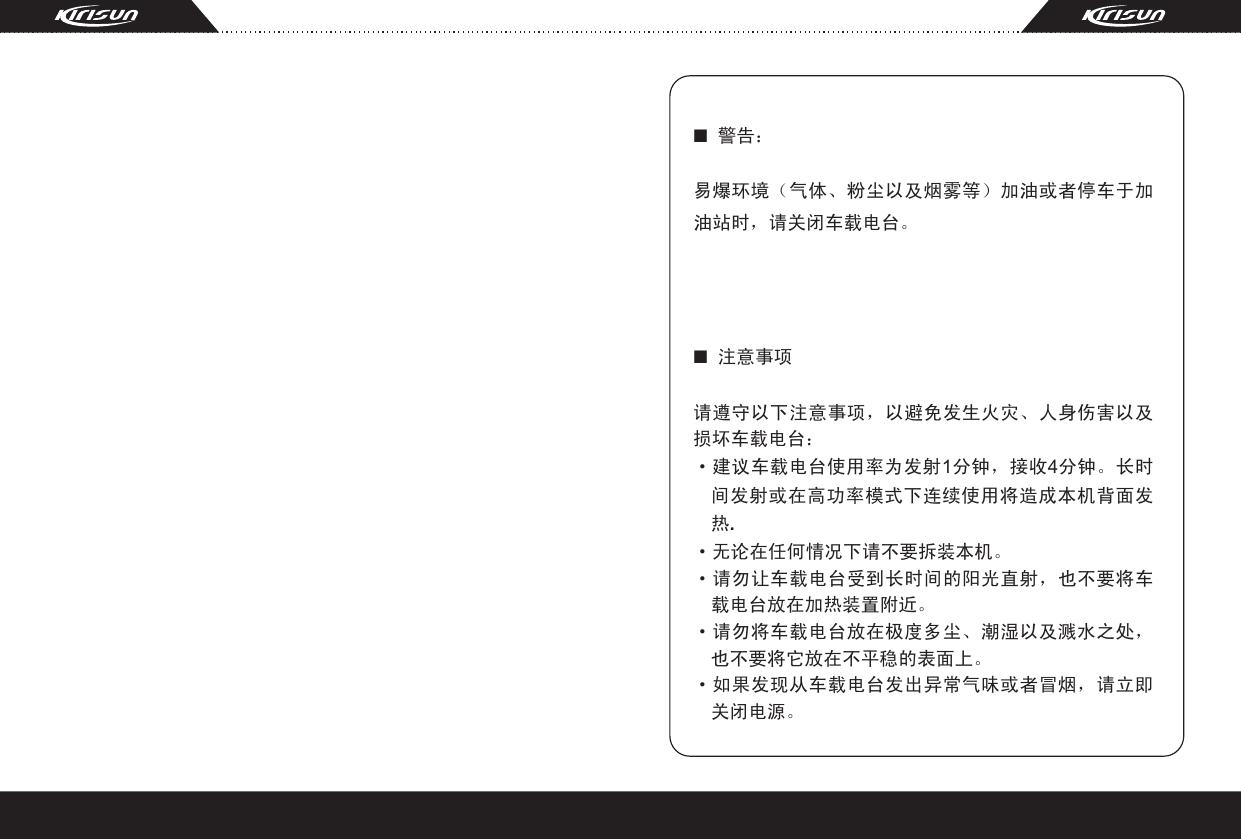

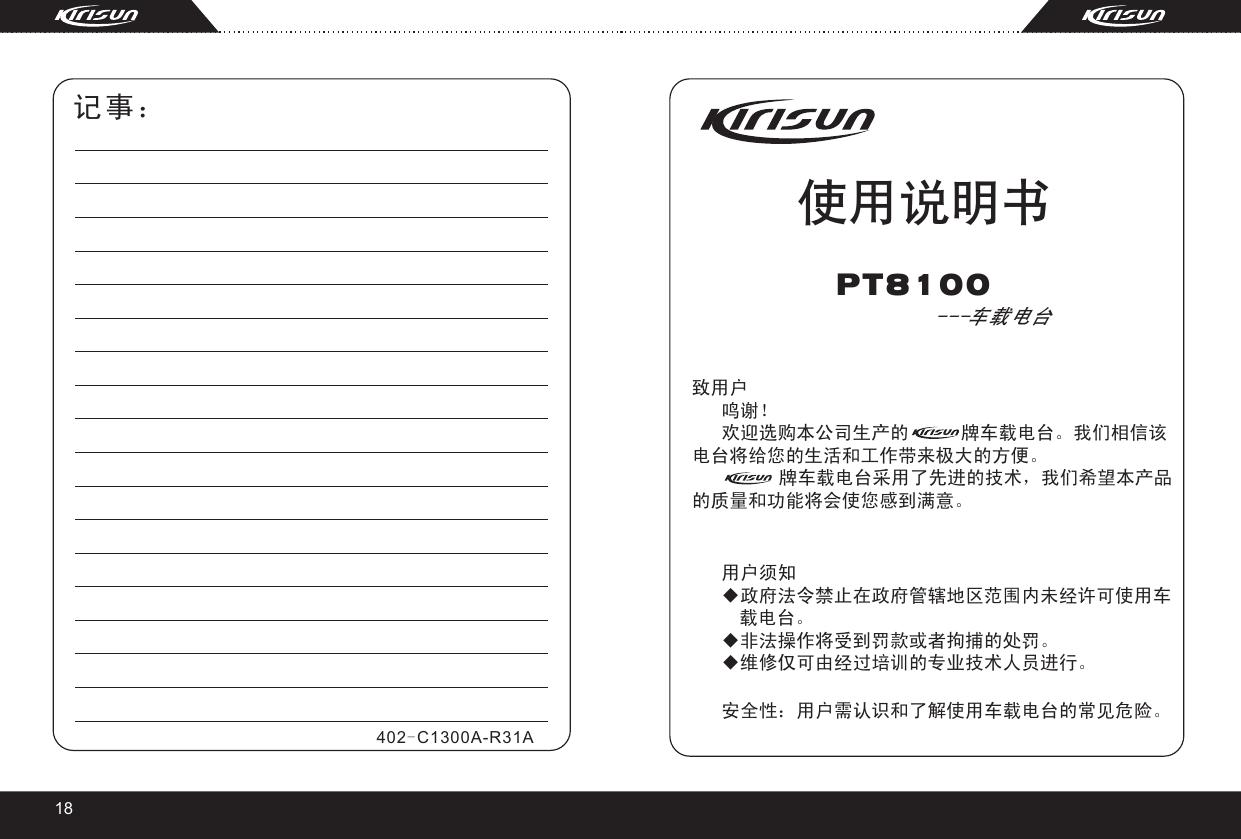

使用说明书 PT8100 车载电台 记事： 使用说明书 PT8100 ---车载电台 致用户 鸣谢！ 欢迎选购本公司生产的 牌车载电台。我们相信该 电台将给您的生活和工作带来极大的方便。 牌车载电台采用了先进的技术，我们希望本产品 的质量和功能将会使您感到满意。 用户须知 ◆政府法令禁止在政府管辖地区范围内未经许可使用车 载电台。 ◆非法操作将受到罚款或者拘捕的处罚。 ◆维修仅可由经过培训的专业技术人员进行。 安全性：用户需认识和了解使用车载电台的常见危险。 402-C1300A-R31A 18 O 警告： 易爆环境（气体、粉尘以及烟雾等）加油或者停车于加 油站时，请关闭车载电台。 O 注意事项 请遵守以下注意事项，以避免发生火灾、人身伤害以及 损坏车载电台： ·建议车载电台使用率为发射1分钟，接收4分钟。长时 间发射或在高功率模式下连续使用将造成本机背面发 热. ·无论在任何情况下请不要拆装本机。 ·请勿让车载电台受到长时间的阳光直射，也不要将车 载电台放在加热装置附近。 ·请勿将车载电台放在极度多尘、潮湿以及溅水之处， 也不要将它放在不平稳的表面上。 ·如果发现从车载电台发出异常气味或者冒烟，请立即 关闭电源。 目录 1 . 开箱和 装 置检查 请在使用本机前，详细检查包装盒内的主机及下表列出的随机附 件，如果发现有任何物品丢失或损坏，请立即与经销商联系。 1.开箱检查和装置....................................................................... . 1 2. 熟悉本机..................................................................................3 3. 基本操作................................................................................ ..5 4. 可编程按键功能........................................................................5 5. 车载电台呼叫.....................................................................8 1.1 随机附件 附件 数量 1 5.1. 发出选择呼叫....................................................................8 固定支架 电源线 5.2. 接收选择呼叫....................................................................8 手持话筒(手咪) 1 5.3. 呼叫提示...........................................................................8 M4X10 组合螺丝 M4X16 自攻螺丝 4 4 8. 应用选项...................................................................................9 M5X16 自攻螺丝 话筒吊架 说明书 9. 扫描........................................................................................10 保修卡 1 9.1. 开/关扫描功能...................................................................11 保险管 2 6. 选择组......................................................................................9 7. 脱网..........................................................................................9 1 2 1 1 9.2. 删除噪音信道...................................................................11 9.3. 编辑扫描列表...................................................................11 9.4. 增加或删除扫描列表信道..................................................11 9.5. 设置优先信道..................................................................12 10. FCS扫描........................................................................12 话筒吊架 保险管 M4X10组合 螺丝 11. OST......................................................................................13 M4X16 自攻螺丝 M5X16 自攻螺丝 12. 有线复制模式........................................................................14 13. 常见故障及排除方法..............................................................15 14. 主要规格...............................................................................16 直流电源线 手持话筒 固定支架 1 准备工作 2. 熟悉本机 1.2.1 电源线的连接 2.1 外观图说明 ＊ 首先，查找一下隔热板上是否有可以方便穿过电源线的孔。如果没 有可用的孔，请使用合适的钻头在隔热板上钻孔，并装上橡胶护孔环。 ＊ 然后，将电源线穿过隔热板，从车内引入发动机室。将红色导线连 接在蓄电池的正极端子，将黑色导线连接在蓄电池的负极端子。 ＊ 最后，将剩余导线绕成环状并加以固定。 注意：请保持电源线在车内有充分的松弛量，以便 车载电台可以在连接 电源的状态下可方便地拆装维修。 ① 电源开关键 长时间（至少1.5秒）按住 1.2 1.2.2 车载电台的安装 警告：为了保证乘车人员的安全，请使用固定支架牢固地安装 车载电 台,使得发生碰撞时车载电台不会松脱。 ＊ 使用固定支架作为样板，在仪表板上画出位置进行钻孔，然后使用 4颗M5*16的自攻螺丝将固定支架安装固定。（注意：请将车载电台安 装在便于操作控制的位置，并留出足够的空间用于安装连接电缆。） ＊ 将车载电台滑动推入固定支架中，使用4颗M4*10的组合螺丝（附平 垫及弹簧垫）将车载电台固定于固定支架中。（可选用不同的固定孔组 合，将车载电台调整至合适的高度和视角。） ＊ 将天线及电源线与车载电台连接。 ＊ 使用2颗M4*16的自攻螺丝将话筒吊架安装在方便使用的位置。（话 筒和话筒线应安装在不影响安全开车的位置。） ＊将话筒连接至位于车载电台前面板的话筒插孔，将话筒挂于话筒吊架 上。 4 开/关车载电台。 ② LED指示灯 2 3 5 6 7 8 1 9 发射时亮红灯，接收到载波时绿灯亮。 在接收到与本地设定一致的DTMF或2Tone信令时， ⑩ 灯闪烁橙色。 扫描过程中红灯闪。 ③ LCD显示屏 详见“LCD显示”部分。 ④ 音量控制旋钮 调节音量大小。 ⑤ 话筒/编程接口 ⑥ P1 键(编程按键) ⑦ P2 键(编程按键) ⑧ P3 键(编程按键) ⑨ / 键(编程按键) ⑩ PTT键（在手持话筒上） 按下PTT键后，对着麦克风讲话，将声音发送给对方，收听时松开。 2.2 LCD显示 注意：更换电源线的保险管时，请务必使用相同规格的保险管，不得 换成更高容量的保险管。 P1 P2 2 P3 3 显示 描述 接收信号强度显示，4条表示最强。 3. 基本操作 1). 开机： 长时间（至少1.5秒）按住红色电源键开/关车载电台。 发射功率级别显示： ‘L’表示车载电台在低功率下发射； ‘M’表示车载电台在中功率下发射； ‘H’表示车载电台在高功率下发射 接收呼叫显示： 车载电台提供256个常规信道。（16个可编程组《1－16》，每个最多 有16信道；1个不可编程组《0》，包含所有有效信道）。按编程为 监听状态显示 “信道升高”或“信道降低”的键选择信道；按编程为“组升高”或 “组降低”的键选择您所需要的组或通过菜单选择您所需要的组。 4).发射： 扫描状态显示 要发出呼叫，按住PTT开关，然后对着麦克风使用正常声调讲话。请 车载电台接收到一选择呼叫/呼叫提示。 脱网状态显示 P2 2).调节音量： 按下编程为“监听”或“取消静噪”功能的按键收听背景噪声，然后 旋转音量控制旋钮调节音量。 3).选择信道： OST状态显示 保持麦克风离嘴唇大约3到4 cm。说话完毕，松开“PTT”。 5).接收： 放开PTT开关，车载电台回到接收状态。 经销商可能对您的车载电台编程设定了收发CTCSS/DCS信令。如果 2.3 后面板 ① 天线接口 ② 电源接口 ③ 外置喇叭接口 4 选择设定了这些功能的信道，您仅能听到在您系统中的其它电台进 行的呼叫，所有其他呼叫将无法收听。 4. 可编程按键功能 经销商可以为 键 0. 无 1.信道升高 2.信道降低 3.组升高 4.组降低 / ,P1 ,P2 ,P3 编程为下列辅助功能之一。 功能描述 无功能设置 选择上一信道 选择下一信道 选择上一组 选择下一组 5 键 功能描述 按下该键，则LCD显示当前信道的频率。 按下该键，则LCD显示当前信道的别名。 按下该键，则LCD显示在“信道号”，“信道别 名”，“组号，组别名”，和“信道频率”之间 切换。 8.OST 改变当前信道的预设CTCSS/DCS编/解码设置。 按下该功能键后，可在高、中、低档选择发射功 9.功率选择 率，同时液晶显示器分别显示“H”，“M”， “L”来标志当前的发射频率。 按下该功能键后，将进入“静噪级别调整模式”， 10.静噪级别选择 可用 / 调整静噪级别。按下P3 键所选择 的静噪等级被保存并退出该模式。 11.锁键 开启/关闭键锁功能。 12.扫描 开启/关闭系统扫描功能。 删除噪音信道 13.闲杂信道 （临时）删除 开启/关闭演讲扩音功能。按下该键则演讲扩音功 能启用。当按住[PTT]键，然后对着话筒讲话，此 时可通过连接到车载台的外部扬声器听见自己的 14.演讲扩音 声音但不发射，再按此键一次，扩音功能关闭， 车载台返回到用户模式。 按下该键，则车载台切换到设置的守候信道。若 设置了双守候信道，按下该功能键后，车载台切 换到守候信道1，两秒钟之内再次按下该键则切换 15.守候信道 到守候信道2，两秒钟之内第三次按下该功能键则 回到按键之前所在信道。切换到守候信道后，区 也跟着切换。如为单守候信道，两秒钟之内按该 键在守候信道和当前所在信道之间切换。两秒钟 之外再次按该键总是切换到守候信道1。 5.显示信道频率 6.显示信道名称 7.显示模式切换 6 键 16.脱网 功能描述 当按下编程键为“脱网”的按键时，再次发 射时，将以接收的频率发射。 按住该键时，则按照设置关闭CTCSS、DCS、 17.瞬时监听/呼叫取消 2Tone/DTMF信令，放开该键回到正常操作。 在选呼状态时按该键，则退出选呼状态。 按下编程键触发该键，则关闭CTCSS、DCS、 18.触发监听/呼叫取消 2Tone/DTMF信令，可以收听正常操作时不能 听到的信号，再次按键回到正常操作。 在选呼状态时按该键，则退出选呼状态。 按住该键时，噪声静噪打开；松开，回到正常 19.瞬时取消静噪/ 操作。在选呼状态时按该键，则退出选呼状态。 呼叫取消 20.取消静噪/呼叫取消 按下该键时，静噪打开；再按键，退出。 在选呼状态按该键退出选呼状态。 按下编程为“紧急报警”功能的顶键时，您 可以根据写频软件设置本身发报警音，也可以 21.紧急报警 选择把自己的身份或背景音发给同伴或系统。 根据设置,发射预设的编码 22.呼叫键 1 根据设置,发射预设的编码 23.呼叫键 2 根据设置,发射预设的编码 24.呼叫键 3 根据设置,发射预设的编码 25.呼叫键 4 按键激活选单模式。进入选单模式后，用此键 26.菜单选择/进入 选择选单内的项目并保存。 27.单独工作 开启/关闭单独工作功能 28.扫描列表编辑 按下该键,车载台进入扫描列表编辑的快速选 单模式, 详细操作见“选单操作”部分. 29.背光灯选择 按下该键，背光灯方式在长亮，长暗，自动 之间转换。 30.FCS 开启FCS扫描功能 监听/挂钩检测：选择启用挂钩功能或启用台式麦克风的监听功能。 7 6. 选择组 5. 车载电台呼叫 根据通信网络的设置，车载台可分布在不同的组。选择适当的组以实 现与不同组车载台通话。 1). 通过选单选择组 5.1 发出选择呼叫 A. 按“菜单选择/进入”键进入选单模式 B. 按 C. 按 / 直至“RADIOCAL ” A. 按“菜单选择/进入”键进入选单模式。 P3 选择“SEL CALL” D. 按 / B. 按 直到所需的呼叫列表显示 E. 按“PTT”发出选择呼叫。 F. 按“PTT”，然后对着麦克风使用正常声调讲话。请保持麦克风离 嘴唇大约3到4 cm。说话完毕，松开“PTT”。 G. 按 直至“ ZONE ” D. 按 / 直到您所要的组名 E. 按 P3 键确认选择。 2). 通过“组上升”或“组下降”键选择组 P1 回到上一级操作。 7. 脱网 5.2 接收选择呼叫 当您接收到一选择呼叫，您将听到提示音，且橙色指示灯闪烁， 标闪烁和呼叫方的识别码或名字显示。 按“PTT ”回呼。 图 5.3 呼叫提示 当您在通信网络中，您将通过转发器扩大通信范围。但当车载台不在 其通信范围内时，也可以利用脱网方式与其他车载台进行联络。脱网 功能用 显示。 1).通过选单选择组 A.按“菜单选择/进入”键进入选单模式。 / 直至“RPTRTALK ” 当车载台收到呼叫提示后，响提示音，橙色指示灯闪烁， 图标闪烁 和呼叫方的识别码或名字显示直至有人应答，按“PTT”回呼或其它 C.按 P3 选择 键取消。 A. 按“菜单选择/进入”键进入选单模式 E.按 P3 确认选择。 B. 按 2).通过“脱网”键切换脱网或转发器模式。 C. 按 D. 按 / 直至“ RADIOCAL ” B.按 D.按 / 直到“REPEATE”（转发器）或“TALKRND”（脱网） P3 选择“CALL ALT” / 直到所需的呼叫列表显示 E. 按“PTT”发出选择呼叫。 F. 呼叫结束后，按 8 / C. 按 P3 键选择 P1 回到上一级操作。 8. 应用选项 应用选项可以让您定制车载台的某些设置。 操作步骤如下： 9 A. 按“菜单选择/进入”键进入选单模式。 B. 按 C. 按 / P3 D. 按 直至“UTILITY” 选择 / 直到您所要的选项显示 E. 按 P3 确认选择该选项。车载台显示当前的设置显示。 F. 按 / 显示所有该选项可设置的项。 G. 按 P3 选择该设置。 A. 按“菜单选择/进入”键进入选单模式。 H. 按 P1回到上一级操作。 B. 按 依据以上步骤来更改下表的设置项。 选项 静噪电平 “SQL LEV ” 可选设置 SQL 0 ~ 9 发射功率 “PWR LEV ” “PWR LOW” 选择低、中、高发射功率 功能 更改车载台的静噪电平级别 “PWR MID” “BLED OFF” 选择车载台的背光灯模式为关闭、 “BLED ON ” 常开或自动 “BL AUTO ” MCU软件版本显示 …… “SOFT VER” 显示软件版本 Eg．“V01.00” 9. 扫描 为了接收许多信道上的来电，车载电台可以编程以对这些信道进行扫 描。每一扫描列表中最多有32个信道。每一信道可共用或单独使用一 扫描列表。(0列表为特殊列表，可以有256个信道) 10 / 直至“SYS SCAN” C. 按 P3 选择 D. 按 / 直到“SCAN ON?”(激活扫描)或“SCAN OF?” （关闭扫描） E. 按 P3 确认选择。 2). 通过扫描键 A. 按“扫描”键激活扫描功能。 B. 再次按“扫描”键关闭扫描。 “PWR HI ” 背光灯 “BACK LED” 9.1 开/关扫描功能 您可以从选单中或直接按“扫描键”以激活扫描功能。扫描功能启动 时， 图标和您的回复信道同时显示。 在扫描状态下，红灯闪烁。扫描停止，红灯停止闪烁。 从扫描状态转入选单模式，车载台停止扫描。退出选单模式，扫描继 续操作。 1). 通过选单模式进入扫描 9.2 删除噪音信道 如果一个信道持续产生噪音或干扰，可以按住编程为“闲杂信道（临 时）删除“的按键，可以将该信道从扫描列表中暂时删除。 注：优先信道不可以被删除，扫描列表中的最后一个信道也不能被删除。 退出扫描模式，再进入扫描模式时，如“闲杂信道复位”功能有效， 被删除的信道又添加进扫描列表中。 9.3 编辑扫描列表 9.4 增加或删除扫描列表信道 A. 按“菜单选择/进入”键进入选单模式 11 B. 按 / 10.1 开启FCS扫描功能 直至“PROG LST” 在开启FCS扫描前,请确保车载台处于常规扫描状态。您可以直 C. 按 P3 选择“SCAN LST” D. 按 / 接 按 “PTT”或 “FCS键 ” 按 以 激 活FCS扫 描 功 能 。FCS扫描 直到“ADD LST?”（增加扫描信道）或 功能启动时， “DEL LST?”（删除扫描信道）。 E. 按 F. 按 G. 按 P3 选择 / P3 在扫描未停留时，按PTT键可启动FCS扫描功能 直到您所需要增加或删除的信道显示 2) 通过FCS键 完成操作，显示“CHN SAVE”或 “CHN DEL ”。 在扫描状态，按“FCS键”可启动FCS扫描功能 H. 按 P1 回到上一级操作。 10.2 编辑FCS扫描列表 9.5 设置优先信道 A. 按“菜单选择/进入”键进入选单模式 A. 按“菜单选择/进入”键进入选单模式 B. 按 C. 按 / E. 按 P3 选择 F. 按 / P3 D. 按 直到“ED PRIO?” 择所需的优先信道类型 / 选 P1 回到上一级操作。 10. FCS扫描 为了在多信道中转台寻找一个可用的信道，车载台可以编程以对 这 些 信 道 进 行 扫 描 。 每 一 扫 描 列 表 中 最 多 有32个 信 道 。 每 一 信 道 可共用或单独使用一扫描列表。 12 / 直至“FCS LST” F. 按 / 直到“ADD LST?”（增加扫描信道）或“DEL LST?” （删除扫描信道）。 G.按 P3 选择 择所需要的优先信道 H. 按 P3 完成操作。 I. 按 直至“PROG LST” E.按 P3 选择“FCS LST” 直到“PRIO #1?”或“PRIO #2?” 如在第7步中，优先信道类型为“DES ? ”（指定），按 / C. 按 P3 选择“PROG LST” P3 选择“SCAN LST” / G. 按 B. 按 直至“PROG LST ” D. 按 图标和“FCS”同时显示。 1) 通过PTT键进入FCS扫描 / H.按 直到您所需要增加或删除的信道显示 I.按 P3 完成操作，显示“CHN SAVE”或“CHN DEL”。 J.按 P1 回到上一级操作。 11. OST 在某一特定信道，您可以修改当前信道的QT/DQT编解码设置。 操作步骤如下： A.按“OST”键，进入OST选单模式。 B.按 / 直到您所需要的QT/DQT编/解码组显示。 C.按 P3 选择退出。 13 注： 如选择了OST备份功能，即使改变信道或关机，车载台仍会保存每个 信道的OST码。 13. 常见故障及排除方法 序号 故障现象 在OST状态，车载台LCD ，P2图标显示。 在OST状态，再按“OST”键，车载台的CTCSS/DCS回到原始设置， “•”图标消失。 1 开机无反应 2 锁相环失锁 （有嘀嘀音） 12. 有线复制模式 如果设置了有线复制功能，车载电台进入有线复制模式后不会自动退 出。如果返回用户模式，用户需重新开机。 操作步骤如下: 1). 同时按住P1, P2 键接通电源，显示“CLONE”(约两秒)，进入复制 模式。如果复制模式被禁止，则进入用户模式。 2). 用有线复制线连接好子机，打开子机电源。 3). 按主机 P3 键，开始复制，主机红灯亮，数据从主机传至子机。在 3 不能对讲 子机接收数据时，显示“PROGRAM”，且绿灯亮。复制完成后，主机 显示“SUCCESS”，而子机收到了全部数据后，自动重新开机。 4). 主机按 P3 回到复制模式，可按从第三步骤继续复制。 注：可通过PC编程软件开启或是禁止有线复制模式。一旦有线复制功 4 不能接收信号 能被禁止，车载电台就无法进入有线复制模式。 5 6 14 发射红灯亮 但听不到声音 接收绿灯亮 但无声音 故障原因和排除方法 A. 电源线与电瓶或主机未可靠连接，可靠连接 电源线。 B. 电源线保险管烧坏，更换保险管 C. 电源按键接触不良，更换硅胶按键或按键 PCB D. 电瓶没电，给电瓶充电或更换新电瓶。 E．CPU坏，更换新IC。 A. 锁相环晶振X1坏，更换新晶振。 B. 振荡管坏，更换新管。 C. 锁相环芯片IC3坏，更换新IC。 A.对讲双方频率不对，重新选择相同频率的频道。 B.对讲双方CTCSS/DCS信令码不相同，重新设置。 检查对讲双方的收/发信令系统设置 C. 超出有效通讯范围。 A. 天线接触不好，重新旋紧天线头。 B. 高放管Q18坏，更换新管。 C. 静噪电平设置过高，使其无法打开静噪，重新 设置静噪电平。 D. 混频管Q19坏，更换新管。 E. 调频处理芯片IC6坏，更换新 IC。 A. 功放IC1坏，无功率输出，更换新模块。 B. 麦克风坏，换新麦克风。 A．扬声器坏，更换新扬声器。 15 14. 主要规格 频率范围: 136MHz—174MHz 400MHz— 450MHz 438MHz—490MHz 470MHz—512MHz 信道数目: 256个 信道间隔: 25kHz(宽带) /12.5kHz(窄带) 工作电压: 13.6V DC±10% 工作温度: -30℃-+60℃ 外形尺寸: 单机150mm*43mm*131mm； 带固定支架165mm*75mm*131mm 重 量: 单机1070g；带固定支架1350g 16 记事： 17
