OKI MICROLINE 7700F打印机使用说明书
OKI MICROLINE 7700F打印机使用说明书

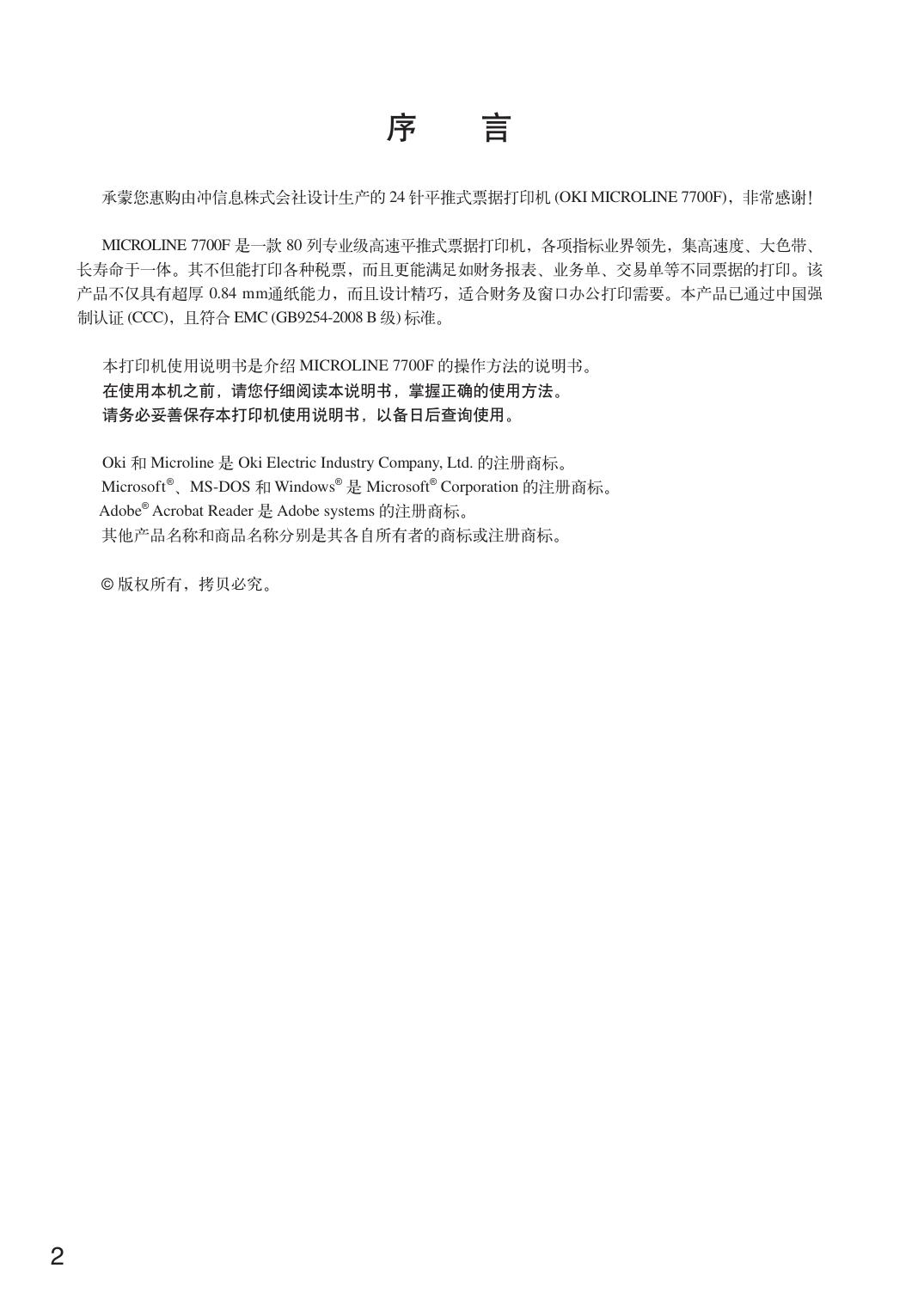

税票专用80列平推针式打印机 注： · 在使用本设备之前，首先请务必详细阅读《打印机使用说明书》，充分理解本说明书的内容， 并严格按照本说明书所述的方法来使用本设备。 · 请妥善保管好《打印机使用说明书》以便日后随时查阅。 序 言 承蒙您惠购由冲信息株式会社设计生产的 24 针平推式票据打印机 (OKI MICROLINE 7700F)，非常感谢！ MICROLINE 7700F 是一款 80 列专业级高速平推式票据打印机，各项指标业界领先，集高速度、大色带、 长寿命于一体。其不但能打印各种税票，而且更能满足如财务报表、业务单、交易单等不同票据的打印。该 产品不仅具有超厚 0.84 mm通纸能力，而且设计精巧，适合财务及窗口办公打印需要。本产品已通过中国强 制认证 (CCC)，且符合 EMC (GB9254-2008 B 级) 标准。 本打印机使用说明书是介绍 MICROLINE 7700F 的操作方法的说明书。 在使用本机之前，请您仔细阅读本说明书，掌握正确的使用方法。 请务必妥善保存本打印机使用说明书，以备日后查询使用。 Oki 和 Microline 是 Oki Electric Industry Company, Ltd. 的注册商标。 Microsoft ®、MS-DOS 和 Windows® 是 Microsoft® Corporation 的注册商标。 Adobe® Acrobat Reader 是 Adobe systems 的注册商标。 其他产品名称和商品名称分别是其各自所有者的商标或注册商标。 © 版权所有，拷贝必究。 2 关于防止电波障碍 本装置是符合 GB9254-2008 B 级标准的信息技术装置。本装置以在家庭环境中使用为目的， 但若在收音机和电视机等附近使用，有时会引起接收障碍。 请按照使用说明书正确使用本装置。 使用承诺合同 打印机附带的文献资料由 Oki Data Corporation（下称“Oki Data”）提供。 1. 文献资料复制品的著作权、版权和所有权属于 Oki Data 或交付使用承诺书给 Oki Data 的技术输 出方。禁止对文献资料进行部分或全部复制、让他人复制、许可复制或从事商业行为。此外，除本 合同所认可的项目之外，概不赋予有关文献资料的所有知识产权的权利。 2. 用户违反本合同的条款时， Oki Data 会中止用户使用文献资料并解除许可合同。进行了这种解除 时，用户须销毁文献资料原版及所有复制品并停止使用商标。 3. Oki Data 及 Oki Data 的技术输出方对于文献资料概不负任何责任（含以下事项）： (1) 文献资料无差错。 (2) 未侵犯第三者的权利。 (3) 适合用于特殊目的。 此外，文献资料若有完善、变更，恕不另行通知。 4. 对因文献资料而产生的任何直接、间接和派生的损害、损失， Oki Data 及 Oki Data 的技术输出 方概不负任何责任。 注意 1. 2. 3. 4. 严禁未经许可擅自转载本书的部分或全部内容。 本书的内容将来若有变更，恕不另行通知。 本公司努力使本书的内容正确无误，但万一您发现有记载疏漏等问题，请与经销店联系。 关于本书的内容，对于给使用造成的影响，本公司恕难负责（即使出现第 3 项的情况），请予 谅解。 3 安全方面的注意显示 表示忽视此显示而错误操作，有导致死亡或重伤的可能性。 表示忽视此显示而错误操作，有导致负伤的可能性。 △ 记号表示有警告或敦促注意的事项。 在 △ 中记述具体的警告内容。 以下为本说明书中使用的标志： 小心受伤！ 小心烫伤！ 小心触电！ 记号表示禁止的行为。 在 中记述具体的禁止内容。 （例如，左图表示“禁止拆卸”） ● 记号表示强制行为和指示内容。 在 ● 中记述具体的指示内容。 以下为本说明书中使用的标志： 请从电源插座上拔下电源插头！ 请接地！ 4 产品中有毒有害物质或元素的名称及含量 部件名称 1、机械结构 （电机、风扇、 盖子、线等） 2、电源 （标准打印机 电源线） 3、主板 4、色带盒 有毒有害物质或元素 镉 (Cd) 六价铬 (Cr (VI) ) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 铅 (Pb) 汞 (Hg) × ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Ｘ的技术原因：以下情况之一，电子元器件的玻璃中含铅，或者快削钢中含有 0.35wt% 以下的铅， 或者铜合金中含有 4wt% 以下的铅，或者铝中含有 0.4wt% 以下的铅。 环保期限标识的说明 本标识适用于在中华人民共和国销售的电子信息产品，标识中央的数字为 环保使用期限的年数。在遵守产品相关的安全和使用注意事项的前提下， 从生产日期开始，在该年限内不会造成环境污染、并影响人身和财产。 回收声明 日冲商业（北京）有限公司承诺回收用户送回或邮寄回的废弃的本产品。关于具体的回收方式， 请拨打热线电话：400-610-8498 / 800-810-8498。本公司的联系地址请见封底。 5 本书的阅读方法 本书的内容大致由以下 7 个部分构成。 第1章 使用前须知 就使用时的注意事项加以说明。 第2章 打印机的准备工作 就从包装箱里取出打印机以及从设置到试印为止的操作顺序加以说明。 第3章 连接到主机 就连接到主机时的顺序加以说明。 第4章 打印纸的使用 就各种打印纸的使用方法和打印方法加以说明。 第5章 为了更好地使用打印机 从打印机操作面板的使用方法就打印机的菜单设定及其设定的变更方法加以说明。 第6章 发生故障时 就色带的更换方法及发生故障时应采取的措施加以说明。 第7章 定期做清洁的方法 就定期清洁打印机的方法加以说明。 附 录 就本打印机的规格、字符代码表、控制代码一览表和售后服务加以说明。 插图表示的方法 按“联 机”开关。 操作 面板 开关 ＋ 按住“进纸/退纸”开关，同时按“联 机” 切 纸 开关。 本书中的说明标记 使打印机正常工作所需的注意事项和限制等。 为了避免错误操作，请务必阅读。 在使用打印机时可带来方便和具有参考价值的事项。 推荐您阅读。 在进行打印机设置时对现有设置值的补充说明。 根据用户需要选择阅读。 ✐ 有关安全方面的注意事项和表示方法的说明在第 4 页另有记载，请阅读。 6 如何使用本设备提供的各种文件、软件资料 ① 快速指南（印刷文件） 首先请务必阅读本指南。 本文件包含有关设备的安装及使用前准备的重要说明。 ② 打印机使用说明书（电子 PDF 文件）（简体中文） 打印机使用说明书提供打印机操作的详细信息，在使用本打印机之前，请务必详细阅读本 说明书。 本打印机说明书以电子 PDF 文件形式收录于随机光盘中，用户可根据个人需要打印浏览。您 也可以直接从打印机随机光盘中启动 Adobe® Acrobat Reader 5.0 中文版程序以浏览本手册， 或将其备份在您个人计算机上并从硬盘浏览。 注：随机光盘中存储有 Adobe® Acrobat Reader 5.0 中文版的安装程序执行文件。 ③ 打印机软件（驱动程序） 打印机驱动程序就是可以应用计算机控制打印机的软件。您需要安装打印机驱动程序，从而使 Windows 软件应用程序能够应用打印机性能的全部优点。 打印机软件与打印机使用说明书、软件指南一同收录于随机光盘中。打印机软件的安装方 法参见“快速指南”中的第5项所述。有关打印机软件的详细内容信息请参见随机光盘中的 “软件指南”。 打印机软件可在安装有 Windows Server2008 R2/7/Server2008/Vista/Server2003/XP/2000/ Me/98/95/NT4.0 的个人计算机上运行。 注：打印机软件不能在其它操作系统 (OS) 或非简体中文版的 Microsoft® 操作系统下运行。 ④ 软件指南（电子Html文件） 提供打印机驱动程序的安装详细信息，请根据软件指南安装打印机软件。推荐使用 Microsoft® Internet Explorer 4.0 或更高版本的浏览器。 ⑤ 保修指南、保修卡（印刷文件） 本产品发生故障及需要专业维修时，请详细阅读保修指南以便正确快速恢复产品正常工作。 · 随机光盘中还收录有其他型号的打印机使用说明书，请用户根据所购型号加以区 分使用。 · 最新的打印机驱动程序和使用说明书可以从冲信息网站上获得。 网址为：http://www.okiprintingsolutions.com.cn 7 目 录 1 使用前须知 ............................................................................................................. 11 各部分的名称和功能 .................................................................................................................. 12 关于安置的场所 .......................................................................................................................... 13 关于电源 ...................................................................................................................................... 15 使用时的注意事项 ...................................................................................................................... 17 发生故障或异常时 ...................................................................................................................... 19 打印机的维护 .............................................................................................................................. 20 打印机的运输 .............................................................................................................................. 21 2 打印机的准备工作～从开箱到试印～ ...................................................................... 23 开箱 .............................................................................................................................................. 24 去除固定用器具 .......................................................................................................................... 25 放置打印机 .................................................................................................................................. 27 安装载纸台 .................................................................................................................................. 28 载纸台的安装 ......................................................................................................................................28 载纸台的拆卸 ......................................................................................................................................29 安装色带盒 .................................................................................................................................. 30 色带盒的安装 ......................................................................................................................................30 色带盒的拆卸 ......................................................................................................................................34 连接电源 ...................................................................................................................................... 37 试印 .............................................................................................................................................. 38 3 连接到主机 ............................................................................................................. 39 4 打印纸的使用～将各种打印纸放置在打印机中～ ....................................................... 41 放置单页纸 .................................................................................................................................. 42 单页纸的放置 ......................................................................................................................................42 单页纸的排出方法 ..............................................................................................................................44 放置连续纸（后部拖拉进纸器模式） ...................................................................................... 45 连续纸的放置 ......................................................................................................................................45 连续纸的排出方法 ..............................................................................................................................49 单页纸和连续纸的切换 .............................................................................................................. 52 由单页纸切换到连续纸（后部拖拉进纸器） ..................................................................................52 由连续纸（后部拖拉进纸器）切换到单页纸 ..................................................................................52 根据打印纸的厚度进行调整的方法 .......................................................................................... 53 5 为了更好地使用打印机～方便的功能及打印机设定的变更方法～ ............................. 55 操作面板的使用方法 .................................................................................................................. 56 开关的功能 ..........................................................................................................................................57 指示灯的显示功能 ..............................................................................................................................59 打印格式的选择 .......................................................................................................................... 60 通用 ......................................................................................................................................................60 票据格式 1 ...........................................................................................................................................60 8 票据格式 2 ...........................................................................................................................................60 打印机的菜单设定 ...................................................................................................................... 61 确认当前的设定 ..................................................................................................................................61 菜单设定 ..............................................................................................................................................62 对菜单设定进行初始化 ......................................................................................................................75 打印机的调整项目 ...................................................................................................................... 76 调整菜单项目 ......................................................................................................................................76 修正打印纸起始位置 ..........................................................................................................................78 打印机的方便功能 ...................................................................................................................... 80 压缩打印的设定 ..................................................................................................................................80 设定打印纸的起始位置 ......................................................................................................................81 进行 16 进制打印 ...............................................................................................................................83 6 发生故障时～色带的更换、卡纸时、 打印异常时、有出错显示时～ ..................................................................................... 85 色带盒内的色带之更换（只限3次） ........................................................................................ 86 夹纸时 .......................................................................................................................................... 91 单页纸的场合 ......................................................................................................................................91 连续纸的场合 ......................................................................................................................................94 出现报警显示时 .......................................................................................................................... 97 发生故障时 .................................................................................................................................. 98 寻求帮助 .................................................................................................................................... 102 7 定期做清洁的方法 ............................................................................................... 103 打印机的清洁方法 .................................................................................................................... 104 附 录.................................................................................................................... 105 产品规格 .................................................................................................................................... 106 打印规格（ESC/PK 模式）...................................................................................................... 107 文字种类 ............................................................................................................................................107 文字的大小 ........................................................................................................................................107 打印规格（OKI 模式） ............................................................................................................ 108 文字种类 ............................................................................................................................................108 并行接口 .................................................................................................................................... 109 连接器和电缆 ....................................................................................................................................109 并行接口信号（ESC / PK 模式） ...................................................................................................110 并行接口信号（OKI 模式） ............................................................................................................112 USB 接口 ................................................................................................................................... 113 连接器和电缆 ....................................................................................................................................113 USB 接口信号 ...................................................................................................................................113 规格 ....................................................................................................................................................113 打印纸规格及打印范围 ............................................................................................................ 114 打印纸相关注意事项 ........................................................................................................................114 预印用打印纸 ....................................................................................................................................115 打印纸的保存条件 ............................................................................................................................115 可以使用的打印纸种类及保证范围 ................................................................................................116 连续打印纸（连续票据） ................................................................................................................117 单页纸打印纸 ....................................................................................................................................129 9 明信片 ................................................................................................................................................137 信封 ....................................................................................................................................................138 标签纸 ................................................................................................................................................139 送货单 ................................................................................................................................................144 再生纸 ................................................................................................................................................144 打印规格 ............................................................................................................................................145 GB18030-2005 文字编码表 ...................................................................................................... 146 半角文字编码表 ................................................................................................................................146 全角文字编码表 ................................................................................................................................147 ANK 字符代码表....................................................................................................................... 148 ASCII 字符集表 ................................................................................................................................148 国际字符集 ........................................................................................................................................149 控制命令一览表（ESC/PK 模式）.......................................................................................... 150 控制命令一览表（OKI 模式） ................................................................................................ 159 消耗品及选购品的介绍 ............................................................................................................ 164 消耗品 ................................................................................................................................................164 10 1 使用前须知 第 章 1 1 使用前须知 11 1 第 各部分的名称和功能 章 1 使用前须知 顶盖 打印头 纸厚调节杆 色带盒 换纸杆 色带 导纸组件/切纸刀 载纸台 电源开关 USB 接口 并行接口 电源接口 拖拉进纸器 12 1 使用前须知 第 关于安置的场所 章 1 ◎请避免安置在阳光直射场所、暖气等取暖设备 附近。 ◎请避免冲击，并避免安置在有冲击或震动的 场所。 ◎请避免安置在温度变化剧烈的场所。 ◎请避免安置在铺设了地毯的场所。因为可能 导致静电损伤。 ◎请避免安置在高湿或高尘的场所。 ◎如果将软盘放置在打印机上，软盘内的内容可 能会损坏。 ◎请避免安置在产生强磁场或腐蚀性气体的 场所。 ◎如果在打印机的附近使用收音机，在某些频率 上可能会有杂音。 13 1 第 章 1 使用前须知 ◎打印机没有通风口，请避免安置在通风不畅 的场所。 ◎安置了打印机的台子、桌子有可能会因为打印 机的振动而移动，所以，请避免使用有轮脚 的台子或桌子。 ◎请避免安置在 CRT 的附近。 由于电磁场的干扰，画面可能发生扭曲。因 此，在上述情况下安放打印机时，应该将打 印机距离 CRT 周围 150mm 以上。 ◎为安全起见，请将打印机置于儿童无法触及的 地方。 14 1 使用前须知 第 关于电源 ＊本打印机禁止在中国大陆之外的国家、 地区使用。 ◎请定期将电源插头从插座上拔下，并清洁插片 底端及插片之间的部位。如果长期将电源插 头插在插座上，会在插头的插片底端附着灰 尘，从而可能造成短路并导致火灾。 ◎ 打雷时，请将电源开关置于 OFF，并将电源插 头拔下。 ◎ 在插拔电源时，必须将电源开关置于 OFF，并 抓住插头进行。切勿损坏、改装、拉扯或用力 拉扭电源线。不要将重物置于电源线上。否则 可能导致电力损坏并导致火灾或电击。 ◎ 各接口连接器插头均禁止带电拔插，以免烧 坏打印机与主机接口元件。插拔时，必须关 闭主机和打印机电源。 ◎ 当长时间不使用打印机时，请将电源开关置 于 OFF 位置。 15 1 章 ◎ 电源必须使用标定为 AC220～240±10%V （50Hz 或 60Hz）。只能使用本设备标签上注 明的电源类型，否则可能导致火灾、电击或 故障发生。如果无法确定适用的电源类型， 请向当地电力公司咨询。 1 使用前须知 第 ◎ 禁止湿手插拔电源，否则有触电危险。 ◎ 务必将电源线插头完全插入到电源插座中。 如果电源插头的插片接触到金属物体，可能 导致火灾或电击。 ◎ 为保证打印机正常工作及人身安全，请只使 用本设备随机配备的电源线，使打印机具备 良好的接地条件，以防静电堆积和雷击烧坏 打印通信口。使用其他电源线可能导致漏电 或设备损坏。 ◎ 切勿将电源线靠近散热体，否则电源线外皮 可能会熔化而导致火灾或电击。 章 1 ◎切勿将本设备的电源插头插到与其他设备（延 长引线／电线，2 或 3 向适配器等）共用的电 源插座中。否则可能会导致火灾或电击。 16 1 使用前须知 第 使用时的注意事项 章 1 小心受伤！ 切勿在接通电源的状态下打开 机壳更换色带盒等。打印机可 能会突然启动，导致受伤。 小心损坏装置！ 请勿使回形针等异物掉入打印 机内。如果不慎掉入机内，请 立即将电源开关置于 OFF，从 电源插座拔下插头，并与经销 店联系。 请勿自行拆卸。否则会导致故 障。 小心损坏装置！ 请勿在接通电源的情况下拔下 连接缆线。否则会导致故障。 17 1 使用前须知 第 小心烫伤！ 章 1 刚打印后打印头及其周围温度 很高，因此请勿触摸打印头。 注意高温 • 在无打印纸和色带盒的状态下，切勿打印。此外，请勿超出打印纸宽度 进行打印。 否则，会导致打印头的使用寿命缩短或损坏。 • 色带和色带盒务请使用指定的产品。使用非指定的产品会导致故障。 • 印字变淡或色带绽开时，请更换色带盒。已开封的色带盒长时间存放 时，其使用寿命会缩短。 • 在更换色带盒后，请确认色带未松弛。若有松弛，请按箭头方向转动旋 钮以消除松弛，然后再使用。 有关详情，请参照“安装色带盒”（第 30 页）一节。 • 请使用符合规格的打印纸。有关详情，请参照“附录打印纸规格及打印 范围”（第 114 页）一节。 • 切勿触摸打印头，可能导致打印头损伤而无法正常打印。 • 请尽量减少打印机空转动作，否则将降低打印机寿命。 • 打印机打印工作过程中，请勿将顶盖打开并将手伸入打印机中，以防影 响传动机构工作，损坏打印机。 18 1 使用前须知 第 发生故障或异常时 章 1 会导致故障或触电。 察觉发生故障或异常（有异味、冒烟、发热）时，请立即将电源开 关置于 OFF，从电源插座拔下电源插头，并与经销店联系。 请勿自行拆卸、修理。否则会导致故障或触电。 发生突然停电时 会导致故障或触电。 突发停电或断电情况时，请首先将电源开关置于 OFF 状态，再将 电源插头拔下，以防止打印机突然启动导致受伤或无法正常打印。 19 1 第 打印机的维护 章 1 使用前须知 要使打印机保持较佳运行状态，每年至少应彻底清洁几次。 ● 请用棉布蘸取少许稀释的中性洗涤剂，将其尽量拧干擦除打印机的外观污渍。请注意 关闭打印机顶盖防止洗涤剂溅入打印机内。 请不要使用硬布以及稀释剂、酒精和汽油等易燃溶剂擦拭设备。 如果易燃溶剂渗入本设备内部并接触到电力组件，可能会导致火 灾或电击。 ● 20 打印机内部发现废物、尘土和纸屑时，请用吸尘器等将其清除。（请参阅第 104 页） 1 使用前须知 第 • 在清洁维护本设备之前，请务必先从电源插座上拔除打印机电源插头。 如果在清洁时无意中开启了本设备电源，可能会导致人身伤害或设备 损坏。 • 关闭打印机电源时，请确定按下电源开关按键，将电源开关置于 OFF，并确定所有指示灯均已熄灭。如果在指示灯点亮或闪烁期间拔下 电源线，因打印头没有得到保护，可能导致以后无法正常打印。 • 打印结束后，请等设备完全冷却后再进行清洁，否则可能导致烫伤。 • 存有废物、尘土和纸屑可能导致传感器误操作、送纸不良或打印差错。 • 本设备内部无任何可供用户自行修理的组件，请勿拆装或改装本设备。 请按照本说明的内容进行操作维护，不正当的调整可能损坏设备。 • 如无特别说明，否则请不要自行维修本设备。如有进一步维修服务的 需要，请与 OKI 授权技术维修中心联系，由专业技术人员进行维修。 • 不要在打印机内部喷洒润滑油，不合适的润滑油会损坏打印机机械部 件。如果认为需要用润滑剂，请与 OKI 授权技术维修中心联系。（参 见第 102 页） ） 章 1 打印机的运输 如果需要远距离地运输打印机，请用原包装箱和保护材料将其仔细地重新包装。 请按如下步骤用原保护材料重新包装打印机： ● 如果打印机刚刚使用过，打印头可能很烫，在取出色带盒之前，请先让其冷却几分钟。 ● 关闭打印机电源，拔除电源插头并取下装入打印机中的打印纸。 ● 从电源插座上拔下电源线；然后从打印机上拔下接口导线。 ● 取出载纸台。按照“色带盒的拆卸”一章（参见 第34 页）中所述步骤取出色带盒， 然后关闭打印机顶盖。 ● 用原包装材料将打印机、色带盒、载纸台和电源线重新包装好，并将其放入打印机 的原包装箱中。 • 在搬运打印机过程中，请避免震动、碰撞或冲击打印机机体， 否则可能导致设备故障。 • 搬运打印机时，请用双手托起设备两端，避免将其倾斜、竖起 或翻转，否则可能导致打印机机械故障。 21 1 使用前须知 第 （备忘录） 章 1 22 2 打印机的准备工作 第２章 2 打印机的准备工作 ～从开箱到试印～ 23 2 打印机的准备工作 开箱 第２章 请打开打印机的包装箱，并确认以下附件是否齐备。 若不齐备，请与购买本机的经销店联系。 打印机 载纸台 色带盒 使用说明书/驱动程序、 软件指南（CD-ROM） 保修指南（印刷品） （维修地点一览） 电源线 快速指南 （印刷品） 保修卡 （印刷品） 装箱清单/合格证 （印刷品） • 请妥善保存包装箱和包装材料，在将来搬运时请务必使用它们。 • USB 连线以及接口电缆未随机配备，请用户自行购入使用。 24 2 打印机的准备工作 去除固定用器具 第２章 为了防止因运输时的振动等而导致破损，本机出厂时用止动器固定着打印头。 在使用本机之前，请取下此止动器。 在搬运时请将打印头靠左侧，并用止动器固定。 拆下的止动器应另妥善保管，供再次搬运时使用。安装时，按照与拆卸相反的步 骤进行。 1 打开顶盖。 用手握住顶盖右侧的手柄将其打开。 2 将止动器拆下。 25 2 打印机的准备工作 3 第２章 26 关闭顶盖。 顶盖 2 打印机的准备工作 放置打印机 第２章 请在水平而稳定的平台上放置打印机。为了便于日常工作、维护和消耗品交换等， 同时，也为了保证打印机方便正常工作请按照以下图示要求确保打印机放置空间。 27 2 打印机的准备工作 安装载纸台 第２章 ● 载纸台的安装 1 将载纸台前端卡爪插入导纸组件下方插孔，平推载纸台， 使定位杆卡入载纸台下部固定槽。 卡爪 载纸台 卡爪 固定槽 请不要过度卡压载纸台卡爪。否则，有可能损坏载纸台。 28 定位杆 2 打印机的准备工作 ● 载纸台的拆卸 用手握住载纸台两端，用力向外拉，使定位杆脱离载纸台下 部固定槽，并取下载纸台。 卡爪 载纸台 卡爪 固定槽 定位杆 请不要过度卡压载纸台卡爪。否则，有可能损坏载纸台。 29 第２章 1 2 打印机的准备工作 安装色带盒 第２章 首先安装色带盒。 请务必使用 Oki Data 指定的色带盒（第 164 页）。 使用非指定的产品会发生故障。 ● 色带盒的安装 1 将电源开关置于 OFF。 ON OFF 小心受伤！ 请勿在接通电源的状态下 更换色带盒。 打印机可能会突然启动， 导致受伤。 2 将调节杆置于分档值 9 后，握住顶盖右侧的手柄将顶盖打开。 如果没有置于标度 9，色带穿过打印头和色带护罩之间的 缝隙时，会导致色带扭曲或弯折。 顶盖 纸厚调节杆 手柄 30 2 3 打印机的准备工作 请将传动机构移至中间位置。 刚打印后打印头温度很高，因此请 勿触摸打印头及其四周。 色带盒的安装须待打印头温度降低 后方可进行。 打印头 传动机构 4 除去色带盒的包装纸。 5 向外拉导纸组件两侧的把手，使导纸组件进入锁定位置。 导纸组件／切纸刀 把手 31 第２章 小心烫伤！ 2 打印机的准备工作 6 将色带盒两端的支脚插入打印机的 U 型沟部，直至其吻合不 动为止。 第２章 U 型沟部 打印头 色带盒 若将色带盒对准色带柄导引的上方推入，则设置较为容易。此外， 色带不卷紧，在略微松弛的状态下较易设置。 将支脚插入 U 型沟部 7 将支脚插入 U 型沟部 用手指捏住色带盒上的色带导引，使其插入到打印头与色带 保护架之间。 旋钮 色带盒 色带 打印头 安装色带导引时，若色带松弛，请按箭头方向转动旋钮， 卷紧色带。 32 2 8 打印机的准备工作 将旋钮朝顺时针方向（箭头方向）转动，卷紧色带。 第２章 请勿将旋钮朝箭头的相反方向转动。否则会导致色带 卡带。 旋钮 使色带通过打印头与色带护罩之间的空隙时，请确认无扭 曲、折断。 9 轻抬导纸组件下侧中间位置，靠弹簧拉力使其恢复原位。 导纸组件/切纸刀 把手 放回导纸组件时，请注意不要夹到手指。 10 关闭顶盖。 顶盖 33 2 打印机的准备工作 ● 色带盒的拆卸 第２章 1 将电源开关置于 OFF。 ON OFF 小心受伤！ 请勿在接通电源的状态 下更换色带盒。 打印机可能会突然启 动，导致受伤。 2 将调节杆设置于分档值 9 后，用手拿住顶盖右侧的手柄将其 打开。 设定于分档值 9 是为了便于拆卸色带。 顶盖 纸厚调节杆 手柄 34 2 3 打印机的准备工作 请将传动机构移至中间位置。 刚打印后打印头温度很 高，因此请勿触摸打印头 及其四周。 色带盒的拆卸须待打印头 温度降低后方可进行。 打印头 4 传动机构 向外拉导纸组件两侧的把手，使导纸组件进入锁定位置。 导纸组件／切纸刀 把手 5 用手指捏住色带导引，往前上方拉出，将其从传动机构上 取下。 色带盒 色带导引 35 第２章 小心烫伤！ 2 打印机的准备工作 6 第２章 36 将色带盒的两侧向前拉出，解除锁定，并将整体按箭头取下。 色带盒 连接电源 1 打印机的准备工作 请参照本书第 11 页“使用前须知”部分正确操作。 确认电源开关已置于 OFF。 2 第２章 8 2 将电源线与打印机的交流电源连接器相连接。 电源导线 ON OFF 交流电源连接器 3 将电源线的插头正确插入到 AC 220V～240V 的插座中。 220-240V 将打印机电源开关置于 ON，确认 “电源”指示灯是否点亮。 若打印机状态异常，请参照“发生故障 时”一节，进行故障排除（第 85 页）。 警告 警告：使用多功能接线板时，请注意不要将 AC 插头的接地端子 (FG) 误插到火线 (L) 或零线 (N) 插槽中。 AC 插头插入时，请认真确认接地端子 (FG) 的位置后， 再插入。 万一发生误插入的情况，有可能会使打印机以及外围设备损坏、带电、冒烟或着火。 带电 着火 ＜多功能接线板＞ • ＜AC 插头＞ 使用 UPS（不间断电源）或逆变器时，无法保证打印机正常工作，有可能引发 故障。请不要使用 UPS 或逆变器。 38 • 将电源开关置于 OFF 后要再次打开时，请至少等待 5 秒钟。“ON/OFF”切换间 隔时间过短可能会导致打印机的电源故障。 • 打印机打印过程中，请勿将电源开关突然置于“OFF”，突发性断电可能导致打印 机断针。 37 2 打印机的准备工作 试印 第２章 须先进行试印以确认打印机是否工作正常。试印时，请使用 A4 尺寸以上纵置的单页纸或 10～12 英寸宽的连续纸。 这里，以使用 A4 尺寸的单页纸为例介绍试印的顺序。 1 2 将换纸杆设于单页纸“ ”位置。 边按“换行／换页”和“进纸／退纸”开关，边将电源开关 置于 ON。 （使用连续纸时也按相同的开关。） + 3 + ON OFF “联机”指示灯闪烁的同时，边按“进纸／退纸”开关，边按 下“联机”开关。 + 4 装入单页纸。 将单页纸的左端对齐导纸器，就此笔直插入单页纸，直至其抵达内 侧尽头。 大约 1 秒钟后，单页纸被自动吸入。 （按菜单所设定的等待时间吸入。） 5 打印机开始打印。 6 按“联 机”开关中断打印，按“进纸／退纸”开关排出单页 纸，或在试印结束时排出单页纸。 7 将电源开关置于 OFF。 按“联 机”开关，中断打印。 再次按“联 机”开关，重新开始打印。 使用连续纸时，请参照第 45 页上的说明放置打印纸。 进行试印后，若本机工作异常，请参照“发生故障时”一节（第 85 页）。 38 3 连接到主机 第 3 章 3 连接到主机 39 3 连接到主机 连接到主机 该打印机装备有并行接口、USB 接口。 并行接口、USB 接口的信号线针孔排列，请参照“并行接口”（第 109 页）、“ USB 接口” （第113页）。 • 请务必将电源开关置于“OFF”。否则会导致故障。 • 使用并行接口连接主机时，不能同时连接 USB 接口。另外，使用 USB 接口 连接主机时，也不能同时连接其它接口。同时连接多个接口进行打印，可能 无法正确打印。 第 3 章 1 将电源开关置于 OFF。电脑侧的电源开关也置于 OFF。 ON 2 OFF 连接接口电缆。 用打印机侧的接线柱固定电缆，以免脱落。 USB 接口电缆 并行接口电缆 3 40 将接口电缆连接到电脑。 有关详情请参照电脑的使用手册。 4 打印纸的使用 第 章 4 4 打印纸的使用 ～将各种打印纸放置在打印机中～ 41 4 打印纸的使用 放置单页纸 ● 单页纸的放置 第 章 4 1 2 将电源开关置于 ON。 放置有连续纸时，请切取打印好的纸张或将其排出。 有关详情，请参阅“连续纸的排出方法”一节（第 49 页）。 将换纸杆置于单页纸“ ”处。 换纸杆 3 将导纸器置于单页纸的左端位置。 • 刻度上的“ ”左右移动导纸器可以调整左端打印纸位置。 • 使用信封时请勿折回翼片部。为了避免打印在翼片部，请按翼片 的大小调节导纸器。 纸厚调节杆 换纸杆 刻度 导纸器 4 调整调节杆的刻度位置，使之符合正在使用的打印纸的规 格。（请参阅第 53 页） • 以与打印纸厚度不同的分档值使用时，送纸及打印头可 能会发生故障。 42 4 5 打印纸的使用 将打印纸的打印面朝上，将其左端对齐导纸器，就此笔直插 入，直至其抵达内侧尽头。 大约 1 秒钟后单页纸被自动吸入。（根据菜单中所设定的等待时 间而被吸入） 难以放置打印纸时，请拿住打印纸后端笔直地将其插入。 第 导纸器 章 4 打印纸 载纸台 • 若将打印纸斜着放置，它就被斜着吸入，因此请沿着导 纸器笔直地将其插入。 • 使用复写纸等较厚的纸张时，在其被自动吸入之前，请 轻轻地将其朝内侧顶住。 复写纸也可排出到载纸台，但可能会由于打印使打印纸 下端卷曲，而造成排出时发生折纸或卡纸。 • 使用信封时，请勿折回翼片部。若将信封的翼片部用力 抵在导纸器上，会使打印纸被斜着吸入。 • 请将送货单前端粘贴部位整齐取下后再使用。否则可能 导致送纸偏斜。 • 使用单页纸时请关闭拖拉进纸器盖。在拖拉进纸器盖打 开状态时使用可能会造成卡纸。 拖拉进纸器盖 拖拉进纸器盖 43 4 打印纸的使用 ● 单页纸的排出方法 单页纸残留在打印机内部时，请按以下顺序将其排出。 第 章 4 1 按“联 机”开关，进入脱机状态。 2 持续按住“换 行／换 页”开关或“进 纸／退 纸”开关。 切 纸 打印纸被自动排出到载纸台。 或 • 若使用长度超过 297 mm（A4 尺寸纵向）的打印纸， 打印纸可能会从载纸台上掉落。 44 4 打印纸的使用 放置连续纸（后部拖拉进纸器模式） ● 连续纸的放置 1 • 放置有单页纸时，请将其排出。 将换纸杆设定于“ ”位置。 第 拉起左侧拖拉进纸器的锁定杆，调整横向的打印位置。调整位 置后，按下锁定杆固定。 锁定杆 “▼”位置为横向首字符中心。 4 拉起右侧拖拉进纸器的锁定杆，根据连续纸的宽度移动右侧拖 拉进纸器。 导纸器与左右拖拉进纸器等间距移动。 拖拉进纸器盖 后部导纸器 拖拉进纸器盖 锁定杆 45 4 章 2 3 将电源开关置于 ON。 4 打印纸的使用 5 打开左右拖拉进纸器盖装入连续纸，然后关闭拖拉进纸器盖。 请注意左右链状孔与链状突脚的位置不要错位。 拖拉进纸器 第 章 4 链状突脚 链状孔 链状突脚 6 根据连续纸的宽度调整右侧的拖拉进纸器，然后按下锁定杆 将其固定。 此时，请注意勿使连续纸张得过紧或过松。 拖拉进纸器 锁定杆 相对于连续纸链状孔的 链状突脚位置 46 4 7 打印纸的使用 按“进 纸／退 纸”开关。 连续纸被自动吸入，直至到达第一行打印位置为止，“联 机”指示 灯点亮。 第 • 连续纸中途卡纸时，请取出被卡住的连续纸后，再重新 放置。 • 根据所用的纸张（宽度），建议使用菜单中的纸宽模式 设定。 章 4 47 4 打印纸的使用 连接纸的放置方法 • 放置打印机的桌子高度请定为 75 cm 左右。（➀） • 请将连续纸沿送纸路径与打印机平行放置。请将左右方向的错位控制在 3 cm 以下。（➁） • 请将打印机后部与桌子边缘对齐。（➂） • 请使打印机的后部距墙壁 60 cm 以上。（➃） ➃ 第 章 4 ➂ ➀ ➁ 3cm 以下 • 如果没有按上述方法放置，可能导致送纸不良并出现卡纸现象。 48 4 打印纸的使用 ● 连续纸的排出方法 打印完的连续纸按以下顺序排出。 ◆ 切下打印完的连续纸时 1 在“联 机”指示灯点亮的状态下，按“进 纸／退 纸”开 关。（后方切纸模式） 第 连续纸被排出到载纸台上。 章 4 2 从撕纸缝处切下连续纸。 连续纸 切下时若用力过猛，可能会从撕纸缝以外的地方开始破 损。 3 再按一次“进 纸／退 纸”开关。 连续纸回到原来的位置。 49 4 打印纸的使用 撕纸缝位置依打印纸的种类而与切纸刀不吻合时，请按以下顺序加以修正。 1 在“联 机”指示灯点亮的状态下，按“进 纸／退 纸”开 关，就此持续按住。 打印纸的撕纸缝被送至切纸刀位置。 在切纸动作之后也请继续按住“进 纸／退 纸”开关。 第 章 4 2 将撕纸缝对准切纸刀位置。 1 确认切纸刀和撕纸缝的位置。 顶盖 打印纸 切纸刀 撕纸缝 载纸台 2 按以下开关调整撕纸缝。 正向微量进纸： 按住“进 纸／退 纸”开关，同时按“联 机” 开关。 ＋ 逆向微量进纸： 按住“进 纸／退 纸”开关，同时按“换 行／ 换 页”开关。 ＋ 如果指定为修正范围外（±7/90 英寸），“缺纸”指示灯闪烁， 以上无法移动。 3 50 撕纸缝对准切纸刀后松开开关。 4 ◆ 取下连续纸时 切下打印完的连续纸。 请参照前页上的说明。 按“联 机”开关，进入脱机状态。 连续纸回到原来的位置。 按“进 纸／退 纸”开关。 连续纸的前端退至拖拉进纸器处。 第 1 2 3 打印纸的使用 章 4 • 连续纸的后退距离最大为 355.6 mm （14 英寸）。 即使后退了 355.6 mm （14 英寸）也无法检测出连续 纸的前端时，后退动作即刻结束。 • 即使后退了 14 英寸也无法检测出连续纸的前端时，后 退动作即刻结束并显示警告。此时请清除纸张，按下 “联机”开关解除警告。 • 如果连续纸最终页的链状孔从链状突脚上脱离，请不要 进行后退动作。否则会造成卡纸。 • 请从撕纸缝处撕纸后再退纸。 • 在不撕纸的情况下退纸时，宽度小于４英寸的纸无法正 常退纸。 • 根据所用的纸张（宽度），建议使用菜单中的纸宽模式 设定。 拖拉进纸器 4 打开拖拉进纸器盖，取出连续纸。 5 将拖拉进纸器盖复位。 连续纸 拖拉进纸器 拖拉进纸器 在拖拉进纸器的面前切下连续纸的撕纸缝时，请在脱机状 态下按“换 行／换 页”开关排出剩余的连续纸。 51 4 打印纸的使用 单页纸和连续纸的切换 ● 由单页纸切换到连续纸（后部拖拉进纸器） 1 将换纸杆设定于“ ”位置。 换纸杆 第 章 4 ● 由连续纸（后部拖拉进纸器）切换到单页纸 1 将换纸杆设定于单页纸“ 换纸杆 52 ”。 4 打印纸的使用 根据打印纸的厚度进行调整的方法 本打印机需根据打印纸的厚度调整打印头与卷轴之间的间隔。请根据打印纸的种类及张数改 变纸厚调节杆的分档位置。 从下表选择所用打印纸“最厚部分”的“分档值”。 分档值 打印纸种类 1 定量 45～70 kg（52～81 g/m ） 3 注 4 5 6 7 8 9 第 2 2 ○ 定量 70～110 kg（81～128 g/m ） ○ 2 ○ 定量 110～135 kg（128～156 g/m ） 4 章 单页纸 2 明信片 ○ 信封 ○ 2 定量 45～70 kg（52～81 g/m ） ○ 2 定量 70～110 kg（81～128 g/m ） ○ 复写纸 2 定量 34 kg（40 g/m ）的复写纸或 2张 ○ 压敏纸 3张 ○ 4张 ○ 5张 ○ 分档值 ○ 注 1 2 3 4 5 6 7 8 9 ～ ～ ～ ～ ～ ～ ～ ～ ～ 整张打印纸 0.06 0.13 0.22 0.31 0.40 0.49 0.58 0.67 0.76 的厚度 （mm） 0.12 0.21 0.30 0.39 0.48 0.57 0.66 0.75 0.84 不保证分档值为 5～9 时的打印。 以与打印纸厚度不同的分档值使用时，送纸及打印头可能会发生故障。 请勿打印存折。否则可能会导致折针 / 挂带等故障发生。 可设定分档值至 4（打印厚度为 0.325mm）进行打印。 当选择档值为 5～9 时的打印时，复写纸的打印质量可能会下降、文字等出现打印模 糊等现象。 • 参照上表设定纸厚调节杆的分档值。首次放纸时，应先试印，确认没问题后再打印。 纸厚调节杆的设定值过大时，会出现打印模糊、未在纸上印字等问题；设定值过小时， 可能会损坏色带和介质，导致纸变脏和走纸不正常。 • • • • • ※例如，使用 5 层纸打印时，若由于纸钉影响导致换行精度和打印质量下降等情 况，请选择分档值 4 进行打印。 普通复印纸（70g/m2）厚度约为 0.08 mm。 53 4 打印纸的使用 （备忘录） 第 章 4 54 5 第 为了更好地使用打印机 5 章 5 为了更好地使用打印机 ～方便的功能及打印机设定的变更方法～ 55 5 为了更好地使用打印机 操作面板的使用方法 第 章 5 56 5 为了更好地使用打印机 ● 开关的功能 ◆ 联机时 • 脱机。 ◆ 脱机时 • 联机。 • 解除报警。 ◆ 联机时 • 无效。 第 ◆ 脱机时 • 连续纸模式时 换 1 行。持续按住此开关则连续纸被送出到次页首行为止。 • 单页纸模式时 换 1 行。持续按住此开关则排出单页纸。 章 5 ◆ 联机时 • 连续纸模式时 将连续纸送入切纸位置。 再按下或一旦接收数据即刻回归原来位置。 • 单页纸进纸时此模式无效。 ◆ 脱机时 • 连续纸模式时 在拖拉进纸器放置连续纸后按此开关，连续纸被自动送至首行打印位置。 放置着连续纸时，使连续纸退至拖拉进纸器的位置。 • 连续纸的后退距离最大为 355.6mm（14 英寸）。即使后退 355.6mm（14 英寸）也无法检测出打印纸前端时，便立即停 止后退动作。 • 即使后退了 14 英寸也无法检测出连续纸的前端时，后退动作 即刻结束并显示警告。此时请清除纸张，按下“联机”开关解 除警告。 • 如果连续纸最终页的链状孔从链状突脚上脱离，请不要进行后 退动作。否则会造成卡纸。 拖拉进纸器 连续纸 拖拉进纸器 • 单页纸模式时 在单页纸进纸时按此开关，单页纸被排出。 57 5 为了更好地使用打印机 ＋ ◆ 联机时 • 无效。 ◆ 脱机时 • 放置着打印纸时，正向微量进纸。 〔正向微量进纸〕 ＋ 〔逆向微量进纸〕 ◆ 联机时 • 无效。 ◆ 脱机时 • 放置着打印纸时，逆向微量退纸。 第 请将打印纸的退纸距离控制在累计 8.47 mm（1/3 英寸）以内。 章 5 微量送纸、微量退纸的间隔，在 OKI 模式时为 0.21 mm（1/120 英寸），在 ESC/PK 模式时为 0.14 mm（1/180 英寸）。此外， 持续按住此开关，则连续进纸或退纸。 ＋ ＋ 58 ◆ 联机时 • 无效。 ◆ 脱机时 • 设定压缩打印模式。 切换无压缩、80% 压缩、75% 压缩、67% 压缩、50% 压缩。有关详 情请参照压缩打印的设定。 ◆ 联机时 • 无效。 ◆ 脱机时 • 设定打印纸开始位置（首字符打印位置）。有关详情请参照打印纸开 始位置的设定。 5 为了更好地使用打印机 ● 指示灯的显示功能 联 机（绿） 点亮 ： 联机（可打印） 熄灭 ： 脱机（不可打印） 闪烁 ： 供纸等待报警状态 （“缺纸”指示灯点亮） 无法复原报警状态 （与“缺纸”指示灯一起闪烁） 高温报警状态 缺 纸（橙） 5 章 点亮 ： 接通电源 熄灭 ： 切断电源 闪烁 ： 低消耗电力模式 第 电 源（绿） 点亮 ： • 纸张用尽状态 熄灭 ： • 供纸用尽状态 闪烁 ： • 卡纸报警状态 媒体切换报警状态 无法复原报警状态 （与“联机”指示灯一起闪烁） 59 5 为了更好地使用打印机 打印格式的选择 打印格式可以用以下方法进行选择。 • 从菜单设定。 • 边按以下开关，边将电源开关置于 ON。 ● 通用 边按“联机”开关，边将电源开关置于 ON。 ＋ ON OFF 第 ऐ 章 5 ● 票据格式 1 边按“换行／换页”开关，边将电源开关置于 ON。 ＋ ON OFF 票据格式 1 设定时，页面长度固定为 6 英寸。 （页面长度设定命令无效。） ● 票据格式 2 边按“进纸／退纸”开关，边将电源开关置于 ON。 ON ＋ OFF ൎኽ 票据格式 2 设定时，页面长度固定为 4 英寸。 （页面长度设定命令无效。） 60 5 为了更好地使用打印机 打印机的菜单设定 就用打印机可以设定的内容和变更方法加以说明。 ● 确认当前的设定 要打印菜单设定内容时，纵向放置 A4 尺寸以上的单页纸一张，或使用宽度为 10 英寸以上的连 续纸。 这里，以使用 A4 尺寸的单页纸为例，介绍当前设定的确认方法。事先将打印机设定为单页纸 模式。详情请参阅“单页纸和连续纸的切换”（第 52 页）。 将电源开关置于 OFF。 第 同时按住“进纸／退纸”和“换行／换页”开关，并将电源 开关置于 ON。 ＋ 3 ＋ ON OFF “联机”指示灯闪烁的同时，边按住“联机”开关，边按下 “进纸／退纸”开关。 ＋ ऐ 4 5 5 章 1 2 将单页纸放置于载纸台上。 自动吸入单页纸，打印出“菜单打印?”字样。 按“换行/换页”开关。 打印出当前所设定的所有项目和设定值。 若想继续更改“菜单设定”，请参见第62页1-3步骤进行操作。若想直接退出“确认当前的设 定”状态并保存菜单内容退出打印纸，则按第62页步骤3进行操作，打印纸自动退出。 · 如果采用A4或更小的纸张进行打印“确认当前的设定”，则可能会出现因纸张 尺寸不足，而无法完整打印“确认当前的设定”的全部内容。 61 5 为了更好地使用打印机 ● 菜单设定 按以下顺序设定。 1.按 或 2.按 ＋ 或 选择项目。 ＋ 选择设定值。 要继续设定其他项目时，再从步骤 1 开始操作。 3.按照 ＋ ＋ 的顺序依次按下。 将当前的设定值保存于存储器内，结束菜单模式。 第 章 5 ESC/PK模式 编号 1 阴影部分为初始值 项目 设定值 OKI 仿真 仿真方式 ✐✐✐ 2 3 中文方式（开机） 缓冲区大小 功 能 选择 OKI 模式和 ESC／PK 模式。 EPSON 仿真 是 否 选择接通电源时的汉字模式设定／ 解除。 0 选择接收缓冲器的容量。 64K 4 5 字符方式 页长 斜体 选择 ANK 字符代码表的 Graphics／Italics。 279.4 毫米（11 英寸） 选择页长 图形 296.3 毫米（11 2／3 英寸） 304.8 毫米（12 英寸） 355.6 毫米（14 英寸） 431.8 毫米（17 英寸） 76.2 毫米（3 英寸） 84.7 毫米（10／3 英寸） 88.9 毫米（3.5 英寸） 93.1 毫米（11／3 英寸） 101.6 毫米（4 英寸） 127.0 毫米（5 英寸） 139.7 毫米（5.5 英寸） 152.4 毫米（6 英寸） 177.8 毫米（7 英寸） 203.2 毫米（8 英寸） 215.9 毫米（8.5 英寸） 6 页长补偿 -4.23 毫米 ~ -0.35 毫米 页长的修正值，跨度 0.35 毫米 0 +0.35 毫米 ~ +4.23 毫米 7 页长补偿调整 -4 ~ -1 0 +1 ~ +4 62 页长的修正值，跨度 0.07 毫米 5 为了更好地使用打印机 阴影部分为初始值 编号 项目 设定值 8 跨越折缝 关 9 打印质量 信函体 功 能 选择连续纸的撕纸缝间距。 25.4 毫米（1 英寸） 选择 ANK 字符的字符等级。 草体 10 回车处理 选择 CR 代码的功能是仅复位或复 位换行。 只回车 回车+换行 11 纸空检测 检测 选择在连帐模式、单页纸模式时是 否进行打印纸用尽（未供纸状态） 的检测。 不检测 12 换页功能 换页 13 -7 切纸位置调整 第 选择在单页纸用尽后接收 FF 代码时 的供纸操作。 退纸 选择在票单切纸动作时对切纸位置的 修正值。 （单位为 0.28 毫米（1／90 英寸） -1 5 章 ： 0 +1 ： +7 ✐✐✐✐ ✐✐✐ 14 2.12 毫米（1／12 英寸） 纸顶位置（单页纸） ： 6.35 毫米（3／12 英寸） ： 选择单页纸模式时的起始基准位 置。（到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 27.52 毫米（13／12 英寸） ✐ 15 纸顶位置调整（单页纸） 用户自定义 -7 选择在单页纸时对起始基准位置的 ： 修正值。 以 0.42 毫米（1／60 英寸）为单位， 为+时移向打印纸的末端，为-时移向 前端。 -1 0 +1 ： +7 ✐✐✐✐ ✐✐✐ 16 2.12 毫米（1／12 英寸） 纸顶位置（连续纸） ： 6.35 毫米（3／12 英寸） ： 选择进纸器模式时的起始基准位 置。（到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 27.52 毫米（13／12 英寸） ✐✐ 用户自定义 -7 纸顶位置调整（连续纸） 选择在票单时对起始基准位置的修 正值。 以 0.42 毫米（1／60 英寸）为单位， 为+时移向打印纸的末端，为—时移 向前端。 ： -1 0 +1 ： +7 ✐✐✐✐ ✐✐✐ 17 63 5 为了更好地使用打印机 阴影部分为初始值 编号 18 项目 设定值 格式选择 通用 票据 1 功 能 选择接通电源时，通常打印格式 下，票单打印所对应的格式选择。 票据 2 19 2.12 毫米（1/12 英寸） 票据1纸顶位置（单页纸） ： 6.35 毫米（3/12 英寸） ： 27.52 毫米（13/12 英寸） 选择单页纸模式时的起始基准位 置。 （到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 用户自定义 20 2.12 毫米（1/12 英寸） 票据1纸顶位置（连续纸） ： 第 6.35 毫米（3/12 英寸） 选择票单自动检测送纸模式时的起 始基准位置。（到首字符的字符中 心为止） ： 章 5 27.52 毫米（13/12 英寸） 用户自定义 21 2.12 毫米（1/12 英寸） 票据2纸顶位置（单页纸） ： 6.35 毫米（3/12 英寸） ： 27.52 毫米（13/12 英寸） 选择单页纸模式时的起始基准位 置。 （到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 用户自定义 22 2.12 毫米（1/12 英寸） 票据2纸顶位置（连续纸） ： 6.35 毫米（3/12 英寸） 选择票单自动检测送纸模式时的起 始基准位置。（到首字符的字符中 心为止） ： 27.52毫米（13/12 英寸） 用户自定义 23 6.35 毫米 单页纸自动退纸位置 14.8 毫米 选择单页纸的排出检测位置（从打 印纸下端到字符中心的距离）。 2.12 毫米 4.23 毫米 24 0 左边打印位置调整 第一点位置左移。 1 毫米 2 毫米 ✐✐✐ 3 毫米 4 毫米 5 毫米 6 毫米 7 毫米 25 0 右边边打印位置调整 1 毫米 2 毫米 ✐✐✐ 3 毫米 4 毫米 5 毫米 6 毫米 7 毫米 64 第一点位置右移。 5 为了更好地使用打印机 阴影部分为初始值 编号 26 27 项目 设定值 0（无斜杠） 零字符字体 打印方向（倍高方式） 功 能 0（斜杠） 选择接收 30H ANK 代码时的打印字 体形式。 双向 选择纵向扩大打印时的打印方向。 单向 28 表格打印方式 标准打印 特殊打印 在打印字组中用同一根针打印连 续 3 英寸以上时，选择是否分割路 径进行打印。 80 选择一行的最大打印宽度。 ✐✐✐ 29 每行字符数 82 100% 压缩率 设定压缩率。 第 30 80% 75% 章 5 67% 50% 自动 31 模式 1 自动压缩模式 模式 2 32 0.5 秒 插纸等待时间 1.0 秒 选择“模式1”：自动压缩时不压缩 左端。 选择“模式2”：自动压缩时压缩左 端。 选择从将单页纸放置于载纸台后到 吸入为止的时间。 2.0 秒 ✐✐✐ 33 打印纸位置（开机） ✐✐✐ 34 0秒 打印位置 切纸 切纸位置 手动 0.5 秒 选择在进纸器模式下接通电源时有 打印纸的场合的打印纸位置。 选择进纸器模式下移向撕纸缝切纸 位置的方法。 1.0 秒 ✐✐✐ 35 36 中文字体类型 ASCII字体类型 2.0 秒 宋体 选择中文字体。 黑体 （仅限 2 种） Courie 选择 ANK 字体。 Roman 37 数字字体 标准数字 银行数字 选择普通数字、银行数字或小字体 数字。 小字体数字 38 打印方向控制命令 有效 无效 39 40 打印速度控制命令 页长控制命令 有效 选择单向打印设定命令有效或 无效。 无效 选择打印速度设定命令有效或无 效。 有效 选择页长设定命令有效或无效。 无效 65 5 为了更好地使用打印机 阴影部分为初始值 编号 41 项目 设定值 -14 单页纸换行量调整 功 能 在单页纸模式时对行距进行修正。 ： -1 0 +1 ： ✐✐✐ 打印方式 +14 常速打印 高速打印 加重 1 加重 2 选择接通电源时打印模式的设定状 态。（进行初始化命令等 I-PPIME 和接通电源以外的初始设定时不参 照本项目） 第 低噪音 43 高速打印 章 5 ✐✐✐✐ 42 高速 选择高速打印时的打印速度。 超高速 44 草稿速度 常速 选择草体 ANK 的打印速度。 高速 45 ANK 文字方式 10CPI 12CPI 15CPI 17.1CPI 设定 ANK 文字字符间距。 （指定为高速状态时，如果选择了 10CPI 以外的间距，将在草稿模式 下打印） 2.0CPI 46 比例间距 无效 设定比例间隔有效或无效。 有效 47 汉字字间距 3 点距 48 行间距 6LPI 设定汉字字间距。 0 点距 设定行间距。 8LPI 49 字符尺寸 通常 设定ANK 及汉字文字的字符尺寸。 横向 2 倍 纵向 2 倍 4 倍角 50 单页进纸字车位置（头间隙1） 左 选择单页进纸时（打印头间隙为 中 1档）的字车位置。 右 51 单页进纸字车位置（头间隙 > 1） 左 中 选择单页进纸时（打印头间隙为 1档以上）的字车位置。 右 52 纸宽模式 模式1 模式2 模式3 66 请根据使用纸张（宽度）设定模式。 推荐设定是小于 5 英寸时，为“模 式 3”，5~8 英寸之间为“模式2”， 大于 8 英寸为“模式1”。 5 为了更好地使用打印机 阴影部分为初始值 编号 53 项目 设定值 连续纸纸顶换行补偿（头间隙１） +3 功 能 选择当打印头间隙为１档时连续纸 首页的纸顶换行补偿量。 ＋时，补偿量加到换行量中。 －时，从换行量中减去补偿量。 补偿量的单位约为 1/360 英寸 （0.0705mm） +2 +1 0 -1 -2 -3 54 连续纸纸顶换行补偿（头间隙2） +3 选择当打印头间隙为２档时连续纸 首页的纸顶换行补偿量。 +2 +1 第 0 -1 章 5 -2 -3 55 连续纸纸顶换行补偿（头间隙3） +3 选择当打印头间隙为３档时连续纸 首页的纸顶换行补偿量。 +2 +1 0 -1 -2 -3 56 连续纸纸顶换行补偿（头间隙4） +3 选择当打印头间隙为４档时连续纸 首页的纸顶换行补偿量。 +2 +1 0 -1 -2 -3 59 打印调整（高速） 60 打印调整（常速） ✐✐✐ 以纵线打印显示 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐✐ 打印调整（超高速） 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐✐ 58 以纵线打印显示 ✐✐✐✐ 打印调整（HSD） ✐✐✐✐ 57 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐ 以纵线打印显示 ✐✐✐ 以纵线打印显示 67 ✐✐✐ 为了更好地使用打印机 ✐ 可设定为“2.12 毫米（1/12 英寸）”，但不保证打印质量。 打印纸从“2.12 毫米（1/12 英寸）”开始打印整页，可能会发生打印纸卷角、折边或卡纸等 情况。 ✐✐ 5 可设定为“10.58 毫米（5/12 英寸）”以下，但不保证打印质量。 打印纸从“2.12 毫米（1/12 英寸）”开始打印整页，可能会发生打印纸卷角、折边或卡纸等 情况。 ✐✐✐ ✐✐✐✐ 第 章 5 68 可共同登记在 OKI 模式和 ESC/PK 模式下。 在出厂时已调整为适用值。 · 因打印纸种类不同，打印纸纸顶位置会存在±2mm 的误差。请进行“纸顶位 置调整”使其符合设定值。 · 出厂时的打印纸纸顶位置调整为 55kg 纸媒质的适用值。 5 OKI模式 阴影部分为初始值 编号 1 项目 设定值 OKI 仿真 仿真方式 ✐✐✐ 2 为了更好地使用打印机 中文方式 功 能 选择 OKI 模式和 ESC／PK 模式。 EPSON 仿真 选择 JIS 模式和 SHIFT JIS 模式。 是 否 3 0 缓冲区大小 选择接收缓冲器的容量。 64K 4 279.4 毫米（11 英寸） 页长 选择页长。 296.3 毫米（11 2／3英寸） 304.8 毫米（12 英寸） 355.6 毫米（14 英寸） 431.8 毫米（17 英寸） 第 76.2 毫米（3 英寸） 84.7 毫米（10／3 英寸） 章 5 88.9 毫米（3.5 英寸） 93.1 毫米（11／3 英寸） 101.6 毫米（4 英寸） 127.0 毫米（5 英寸） 139.7 毫米（5.5 英寸） 152.4 毫米（6 英寸） 177.8 毫米（7 英寸） 203.2 毫米（8 英寸） 215.9 毫米（8.5 英寸） 5 -4.23 毫米 ~ -0.35 毫米 页长补偿 页长的修正值，跨度 0.35 毫米 0 +0.35 毫米 ~ +4.23 毫米 6 -4 ~ -1 页长补偿调整 页长的修正值，跨度 0.07 毫米 0 +1 ~ +4 7 换行处理 只换行 选择接收到换行类命令时的动作。 换行+回车 8 回车处理 将 CR 代码的功能选择为仅复位或 复位换行。 只回车 回车+换行 9 纸空检测 检测 选择在连帐模式、单页纸模式时是 否进行打印纸用尽（未供纸状态） 的检测。 不检测 10 -7 切纸位置调整 选择在票单切纸动作时对切纸位置的 修正值。 （单位为 0.28 毫米（1／90 英寸） ： -1 0 +1 ： +7 ✐✐✐✐ ✐✐✐ 2.12 毫米（1／12 英寸） 纸顶位置（单页纸） ： 6.35 毫米（3／12 英寸） ： 27.52 毫米（13／12 英寸） ✐ 11 选择单页纸模式时的起始基准位 置。 （到首字符的字符中心为止）已设 定首字符打印位置时，打印出“用 户自定义”。 用户自定义 69 5 为了更好地使用打印机 阴影部分为初始值 编号 12 项目 设定值 -7 纸顶位置调整（单页纸） 功 能 选择在单页纸时对起始基准位置的 修正值。 以0.42 毫米（1／60 英寸）为单位， 为＋时移向打印纸的末端，为－时 移向前端。 ： -1 0 +1 ： +7 ✐✐✐✐ ✐✐✐ 13 2.12 毫米（1／12 英寸） 纸顶位置（连续纸） ： 6.35 毫米（3／12 英寸） ： 27.52 毫米（13／12 英寸） 第 ✐✐ 章 5 选择进纸器模式时的起始基准位置。 （到首字符的字符中心为止）已设 定首字符打印位置时，打印出“用 户自定义”。 14 用户自定义 -7 纸顶位置调整（连续纸） 选择在票单时对起始基准位置的修 正值。 以 0.42 毫米（1／60 英寸）为单位， 为+时移向打印纸的末端，为-时移向 前端。 ： -1 0 +1 ： ✐✐✐ 格式选择 +7 ✐✐✐✐ 15 通用 票据 1 选择接通电源时，通常打印格式下， 票单打印所对应的格式选择。 票据 2 16 票据1纸顶位置（单页纸） 2.12 毫米（1/12 英寸） ： 6.35 毫米（3/12 英寸） ： 27.52 毫米（13/12 英寸） 选择单页纸模式时的起始基准位 置。 （到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 用户自定义 17 票据1纸顶位置（连续纸） 2.12 毫米（1/12 英寸） ： 6.35 毫米（3/12 英寸） 选择票单自动检测送纸模式时的 起始基准位置。（到首字符的字 符中心为止） ： 27.52 毫米（13/12 英寸） 用户自定义 18 票据2纸顶位置（单页纸） 2.12 毫米（1/12 英寸） ： 6.35 毫米（3/12 英寸） ： 27.52 毫米（13/12 英寸） 选择单页纸模式时的起始基准位 置。 （到首字符的字符中心为止） 已设定首字符打印位置时，打印出 “用户自定义”。 用户自定义 19 票据2纸顶位置（连续纸） 2.12 毫米（1/12 英寸） ： 6.35 毫米（3/12 英寸） ： 27.52 毫米（13/12 英寸） 用户自定义 70 选择票单自动检测送纸模式时的 起始基准位置。（到首字符的字 符中心为止） 5 为了更好地使用打印机 阴影部分为初始值 编号 20 项目 设定值 0 左边打印位置调整 功 能 第一点位置左移。 1 毫米 2 毫米 ✐✐✐ 3 毫米 4 毫米 5 毫米 6 毫米 7 毫米 21 0 右边打印位置调整 第一点位置右移。 1 毫米 2 毫米 第 ✐✐✐ 3 毫米 4 毫米 章 5 5 毫米 6 毫米 7 毫米 22 23 零字符字体 打印方向（倍高方式） 0（无斜杠） 选择接收 30H ANK 代码时的打印字 0（斜杠） 体形式。 双向 单向 24 25 表格打印方式 每行字符数 选择纵向扩大打印时的打印方向。 标准打印 在打印字组中用同一根针打印连续3 特殊打印 英寸以上时，选择是否分割路径进 行打印。 80 选择一行的最大打印宽度 82 26 压缩率 100% 设定压缩率。 80% 75% 67% 50% 自动 27 自动压缩模式 模式1 模式2 28 插纸等待时间 0.5 秒 1.0 秒 选择“模式1”：自动压缩时不压缩 左端。 选择“模式2”：自动压缩时压缩左 端。 选择从将单页纸设定为台面后到吸 入为止的时间。 2.0 秒 0秒 29 打印纸位置（开机） 打印位置 切纸位置 30 切纸 手动 0.5 秒 选择在进纸器模式下接通电源时有 打印纸的场合的打印纸位置。 选择进纸器模式时移向分页孔切纸 位置的方法。 1.0 秒 2.0 秒 31 中文字体类型 宋体 黑体 选择中文字体。 （仅限 2 种） 71 5 为了更好地使用打印机 阴影部分为初始值 编号 32 项目 设定值 数字字体 功 能 标准数字 选择标准数字、银行数字或小字体 数字。 银行数字 小字体数字 33 34 35 纸顶位置时的换页处理 打印方向控制命令 打印速度控制命令 有效 选择在票单模式时在 TOF 位置接收 无效 的FF代码有效还是无效。 有效 选择单向打印设定命令有效或无 无效 效。 有效 选择打印速度设定命令有效或无效。 无效 36 页长控制命令 有效 选择页长设定命令有效或无效。 无效 第 章 5 37 38 初始化信号处理 清除缓冲区 单页纸换行量调整 打印缓冲区 选择打印或清除通过I-PRIME接收而 进行的初始化时的缓冲器内容。 -14 在单页纸模式时对行距进行修正。 ： -1 0 +1 ： ✐✐✐ 打印方式 +14 常速打印 高速打印 加重1 加重2 ✐✐✐✐ 39 选择接通电源时的高复写打印模式 的设定状态。（进行初始化命令等 I-PRIME 和接通电源以外的初始设 定时不参照本项目） 低噪音 40 高速打印 高速 选择高速打印时的打印速度。 超高速 41 行间距 6LPI 设定行间距。 8LPI 42 字符尺寸 通常 设定 ANK 及汉字文字的字符尺寸。 横向 2 倍 纵向 2 倍 4倍角 43 单页进纸字车位置（头间隙 1） 左 选择单页进纸时（打印头间隙为 中 1 档）的字车位置。 右 44 单页进纸字车位置（头间隙 > 1） 左 选择单页进纸时（打印头间隙为 中 1 档以上）的字车位置。 右 45 纸宽模式 模式1 模式2 模式3 72 请根据使用纸张（宽度）设定模式。 推荐设定是小于 5 英寸时，为“模式 3”，5～8英寸之间为“模式 2”，大 于 8 英寸为“模式 1”。 5 为了更好地使用打印机 阴影部分为初始值 编号 46 项目 设定值 连续纸纸顶换行补偿（头间隙１） +3 功 能 选择当打印头间隙为１档时连续纸 首页的纸顶换行补偿量。 ＋时，补偿量加到换行量中。 －时，从换行量中减去补偿量。 补偿量的单位约为 1/360 英寸 （0.0705mm） +2 +1 0 -1 -2 -3 47 连续纸纸顶换行补偿（头间隙 2） +3 选择当打印头间隙为 ２ 档时连续纸 首页的纸顶换行补偿量。 +2 +1 0 第 -1 -2 章 5 -3 48 连续纸纸顶换行补偿（头间隙 3） 选择当打印头间隙为 3 档时连续纸 首页的纸顶换行补偿量。 +3 +2 +1 0 -1 -2 -3 49 连续纸纸顶换行补偿（头间隙 ４） +3 选择当打印头间隙为 ４ 档时连续纸 +2 首页的纸顶换行补偿量。 +1 0 -1 -2 -3 52 打印调整（高速） 53 打印调整（常速） 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐✐ 打印调整（超高速） 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐✐ 51 以纵线打印显示 ✐✐✐✐ 打印调整（HSD） ✐✐✐✐ 50 在逆向打印时对打印开始位置 进行修正。用开关以 0.035 毫米 （1 / 720 英寸）为单位向左右移动。 ✐✐✐ 以纵线打印显示 ✐✐✐ 以纵线打印显示 ✐✐✐ 以纵线打印显示 73 ✐✐✐ 为了更好地使用打印机 ✐ 可设定为“2.12 毫米（1/12 英寸）”，但不保证打印质量。 打印纸从“2.12 毫米（1/12 英寸）”开始打印整页，可能会发生打印纸卷角、折边或卡纸等 情况。 ✐✐ 5 可设定为“10.58 毫米（5/12 英寸）”以下，但不保证打印质量。 打印纸从“2.12 毫米（1/12 英寸）”开始打印整页，可能会发生打印纸卷角、折边或卡纸等 情况。 ✐✐✐ ✐✐✐✐ 第 章 5 74 可共同登记在 OKI 模式和 ESC/PK 模式下。 在出厂时已调整为适用值。 · 因打印纸种类不同，打印纸纸顶位置会存在±2mm 的误差。请进行“纸顶位 置调整”使其符合设定值。 · 出厂时的打印纸纸顶位置调整为 55kg 纸媒质的适用值。 5 为了更好地使用打印机 ● 对菜单设定进行初始化 将所有菜单设定值恢复至初始状态。 调整菜单（第 76 页）的调整值不会被初始化。 1 2 将电源开关置于 OFF。 边按住“联 机”＋“进 纸／退 纸”开关，边将电源开关置 于 ON。 第 ＋ ＋ 5 OFF 章 ON 75 5 为了更好地使用打印机 打印机的调整项目 ● 调整菜单项目 这是调整打印机的机械性错位的项目。 当前设定的确认及变更方法与“菜单设定”相同（第 62 页）。 本机出厂时，调整菜单的设定值已被调整为适当值。请勿随意变更。 项 目 设定值 功 能 第 切纸位置调整 可修正范围为 ±7 出厂时已设定为适当值。 对切纸基准位置进行调整。 纸顶位置调整（连续纸） 可修正范围为 ±7 出厂时已设定为适当值。 对起始基准位置进行调整。 纸顶位置调整（单页纸） 可修正范围为 ±7 出厂时已设定为适当值。 对起始基准位置进行调整。 打印调整（****） （**** 为速度显示：常速，高速 超高速，HSD） 可修正范围为 ±10 出厂时已设定为适当值。 设定值每级修正 0.035mm （1/720 英寸）。 调整常速打印速度、高速打印 速度、超高速打印速度、HSD 打印速度的横向打印错位。 （例） (0) 5 ✐✐✐ 章 ✐ ✐ (1) (2) 可修正范围为 ±14 出厂时已设定为适当值。 单页纸换行量调整 ✐✐ ✐ ✐✐ ✐✐✐ 76 以 0.035mm（1/720 英寸）为 单位改变行距，对单页纸供 纸后的行距进行修正。 设定值以每级 0.42mm（1/60 英寸）为单位，＋侧向打印纸下端移动，－侧向打印纸上端移动。 当使用事先已预印框线等的单页纸时，单页纸换行量调整是在换行间距不吻合时进行修正的功 能。对设定值的修正量如下页所示。 设定值以每级 0.28mm（1/90 英寸）为单位，＋侧向打印纸下端移动，－侧向打印纸上端移动。 5 为了更好地使用打印机 40行（165.1mm）左右的调整量 设定值 +13 1.4mm 增加 +12 1.3mm 增加 +11 1.2mm 增加 +10 1.1mm 增加 +9 0.9mm 增加 +8 0.8mm 增加 +7 0.7mm 增加 +6 0.6mm 增加 +5 0.5mm 增加 +4 0.4mm 增加 +3 0.3mm 增加 +2 0.2mm 增加 +1 0.1mm 增加 0 无 LF 间距修正 -1 0.1mm 减少 -2 0.2mm 减少 -3 0.3mm 减少 -4 0.4mm 减少 -5 0.5mm 减少 -6 0.6mm 减少 -7 0.7mm 减少 -8 0.8mm 减少 -9 0.9mm 减少 -10 1.1mm 减少 -11 1.2mm 减少 -12 1.3mm 减少 -13 1.4mm 减少 -14 1.5mm 减少 5 章 1.5mm 增加 第 +14 77 5 为了更好地使用打印机 ● 修正打印纸起始位置 可以将打印纸的起始位置对准基准位置〔6.35mm （3/12 英寸）〕。 所谓“基准位置”，是指打印纸的第一行，自动供纸时打印纸停止的位置。 • 修正时，请调为 6.35 mm（3/12 英寸）。 • 将打印纸的起始位置设定于任意位置时，请参照“设定打印纸的起始位置”一 节（第 81 页）。 起始位置的修正可用打印纸模式（单页纸模式、后部拖拉进纸器模式）分别设定。 第 章 5 1 2 3 打印打印机的菜单设定，确认进行修正的打印纸模式的起始 位置为“6.35mm（3/12 英寸）”。 有关详情，请参照“确认当前的设定”一节（第 61 页）。 移动换纸杆，选择进行设定的打印纸位置。 使用连续纸时将打印纸放置于拖拉进纸器。 手动插入单页纸的场合，此时还不要设置打印纸。 4 按“进纸／退纸”开关。手动插入单页纸的场合，按住开关 将打印纸放置于台面。 打印纸吸入后也请按住“进纸／退纸”开关。 从打印纸上端到 6.35 mm （3/12 英寸）的位置吸入打印纸。 78 5 5 为了更好地使用打印机 对准起始位置。 按以下开关调整起始位置。 正向微量进纸：按住“进 纸／退 纸”开关，按“联 机”开关。 ＋ 逆向微量进纸：按住“进 纸／退 纸”开关，按“换 行／换 页”开关。 第 ＋ 6 打印纸起始位置成为基准位置首行字符中心 6.35mm（3/12 英寸） 后，松开开关。 作为新的起始位置修正而被保存。 • 采用逆向微量进纸进行调整时，有时会发生打印错位， 请务必将打印纸多退回 2～3 mm，然后再正向进纸调整 打印位置。 79 5 章 如果指定为修正范围外（±7/60″），“缺纸”指示灯闪烁，以 上无法移动。 5 为了更好地使用打印机 打印机的方便功能 ● 压缩打印的设定 1 行的压缩率可设定为无压缩（100%）、80%、75% 、67%或 50%。 ◆ 压缩率设定方法 第 1 2 章 5 确认“联 机”指示灯熄灭。 按住“联 机”开关，然后每按一下“进 纸／退 纸”开关， 可以 100% → 80% → 75% → 67% → 50% → 100% → … 的 压缩率进行转换。 ＋ 3 松开“联 机”开关和“进 纸／退 纸”开关，当前指示灯所 显示的压缩率即被设定。 各压缩率时的指示灯闪烁状态如下所示。 压缩率 100% 时 ....................“缺纸”指示灯和“联机”指示 灯闪烁。 压缩率 80% 时 ......................“联机”指示灯闪烁。“缺纸” 指示灯点亮。 压缩率 75% 时 ......................“联机”指示灯闪烁。“缺纸” 指示灯熄灭。 压缩率 67% 时 ......................“联机”指示灯点亮。“缺纸” 指示灯闪烁。 压缩率 50% 时 ......................“联机”指示灯熄灭。“缺纸” 指示灯闪烁。 • 请按住“联 机”开关，直至设定完成。 • 根据菜单“压缩率”可设定压缩率，但开关有变更时， 开关的压缩率优先。 • 从主机重启时，为在菜单“压缩率”设定的比例。 80 5 为了更好地使用打印机 ● 设定打印纸的起始位置 可以将打印纸的起始位置设定于任意位置。 所谓“起始位置”，是指打印纸的第一行，即自动供纸时打印纸停止的位置。 在想要使用非菜单设定值时使用。 有时起始位置依打印纸的种类而异，因此请用此功能进行设定。 首字符打印位置有以下值： • 打印机原有的值（初始值） • 切断电源后也会保存在存储器内的新设值（恒久设定） 起始位置的设定可用各打印纸模式（单页纸模式、后部拖拉进纸器）分别设定。 4 将打印机的电源开关置于 ON。 5 章 2 3 第 1 先前曾供纸时，请将其排出。 移动换纸杆，选择要进行设定的打印纸位置。 放入打印纸。 调整起始位置。 操作以下开关，调整起始位置。 正向微量进纸：边按“进 纸／退 纸”开关，边按“联 机”开 关。 ＋ 逆向微量进纸：边按“进 纸／退 纸”开关，边按“换 行／换 页”开关。 ＋ 81 5 为了更好地使用打印机 5 首行打印位置保存在存储器中。 • 按下“联 机”开关的同时，按“换 行／换 页”开关。 按开关的时候位置被保存在存储器内。以后该位置即为首字符位 置。 设定的值在进行下列变更前仍有效。 请暂且放开被按下的微量进纸开关，然后按本设定的开关。 ＋ 第 章 5 • 采用逆向微量进纸进行调整时，有时会发生打印错位， 请务必将打印纸多退回 2～3 mm，然后再正向进纸调整 打印位置。 对菜单设定内容进行初始化时，重新设定已设定好的起始位置。 （第 75 页） 82 5 为了更好地使用打印机 ● 进行 16 进制打印 采用 16 进制打印模式，将所接收的数据均用 16 进制打印。 可以确认从主机向打印机传送的数据是否正确。 1 将电源开关置于 OFF。 2 边按住“换行／换页”和“进纸／退纸”开关，边将电源开 关置于 ON。 OFF 5 章 ＋ 第 ＋ ON ൎኽ 3 如果“联机”指示灯闪烁，则在按住“换行／换页”开关的 同时，按下“联机”开关。 ＋ 4 将打印纸放置于打印机，传送打印数据。 吸入打印纸后，打印出“Hex Dump Mode”字样。 所接收的数据均用 16 进制打印。 若将打印机的电源开关置于 OFF，则 16 进制打印模式 被解除。 进行 16 进制打印时，请纵向放置 A4 尺寸以上的单页纸，或使用宽度为 10 英寸以上的连续纸。 83 5 为了更好地使用打印机 （备忘录） 第 章 5 84 6 6 发生故障时 发生故障时 第 6 章 ～色带的更换、卡纸时、打印异常时、 有出错显示时～ 85 6 发生故障时 色带盒内的色带之更换（只限3次） 当打印的字迹变淡时，请按以下顺序更换色带盒内的色带。 1 将色带导引从色带盒中取下，松开色带盒盖上的卡爪（6 处）， 取下盖子。 色带 第 卡爪（6 处） 色带 章 6 2 色带导引 取出用完的色带，去除色带盒内及其周围、从动齿轮／驱动 齿轮周围的色带屑和纤维屑。 从动齿轮 驱动齿轮 色带 用完的色带是尼龙制品。请按当地规定将其作为不燃 物处理。 为充分发挥色带盒这一商品的正常性能，请使用 Oki Data 纯 正的消耗品。 如果使用纯正品以外的消耗品，可能会造成打印质量低下， 无法发挥其正常性能。 或导致机器损伤，请务必使用纯正品。 如使用纯正品以外的消耗品后出现故障，即使处于免费保修 期间或保修合同期内，也将收费维修。 86 6 3 4 发生故障时 去除新色带的包装纸，从箱内将色带抽出 20～30cm。 将色带盒盖于色带箱上，然后将色带盒与箱一起翻转。 板簧 色带盒 从动齿轮 第 章 6 1 箱 2 色带 纽接部分 翻转色带盒时，从动齿轮／驱动齿轮和板簧可能会脱 落。安装色带时请确认从动齿轮／驱动齿轮和板簧没 有脱落。 87 6 发生故障时 5 色带的安装途中存在反转扭曲部分。 请按照下图所示安装设置色带的反转扭曲部分。 色带 从动齿轮 上侧 板簧 驱动齿轮 下侧 反转：上侧→下侧 第 反转：下侧→上侧 章 6 A 上侧 下侧 如果色带的反转扭曲部分没有正确设置安装，则将可 能导致上图所示的 A 部分扭曲变形、色带出现卡带或 打印头／装置受损。 6 轻轻地除掉色带箱，勿使色带从色带盒中弹出。 箱 88 6 7 发生故障时 确认色带盒内色带是否折断、扭曲或从动齿轮／驱动齿轮是 否从框架浮起，然后关闭盖子。 色带 卡爪（6 处） 色带 第 6 章 8 9 按顺时针方向转动旋钮，收紧色带。 将色带安装到色带导引上。 边留意上下方向边安装新的色带至色带盒内。 89 6 发生故障时 • 转动旋钮时、色带不动或走动异常时，请重新打开顶盖 确认色带的走带路线。 • 请勿朝箭头相反方向转动旋钮。否则会导致色带卡带。 • 一个色带盒最多只能更换3次色带。更换4次以上仍继 续加以使用，则会导致色带运转不良或色带夹带。更换 色带时，请在色带盒上标记更换次数记录，更换3次色 带后，请更换色带盒。有关更换的顺序，请参照“安装 色带盒”一节（第30页）。 第 章 6 旋钮 色带是尼龙制品。请根据当地法规将其作为不燃物加 以处理。 90 6 发生故障时 夹纸时 ● 单页纸的场合 ◆ 单页纸在打印机内部夹纸时 1 将电源开关置于 OFF。 可能会导致受伤。 切勿在接通电源的状态下打开 机壳进行操作。 打印机可能会突然启动，导致 受伤。 第 章 6 2 3 将调节杆置于分档值 9 的位置。 将打印头移至无打印纸处。 可能会导致烫伤。 刚打印后，打印头及其周围 的温度很高，因此请勿触摸 打印头等。 请等打印头温度降低后再移 动打印头。 4 从前或后部拉出单页纸。 91 6 发生故障时 ◆在打印机内部残留有破损的单页纸时 1 将电源开关置于 OFF。 可能会导致受伤。 切勿在接通电源的状态 下打开机壳进行操作。 打印机可能会突然启 动，导致受伤。 第 章 6 2 3 将调节杆置于标度 9 的位置。 打开顶盖。 顶盖 纸厚调节杆 手柄 4 向外拉导纸组件两侧把手，使导纸组件进入锁定位置。 导纸组件／切纸刀 把手 5 92 用小钳子将发现的纸屑取出。 6 6 发生故障时 轻抬导纸组件下侧中间位置，靠弹簧拉力使其恢复原位。 导纸组件/切纸刀 把手 放回导纸组件时，请注意不要夹到手指。 关闭顶盖。 第 7 顶盖 章 6 93 6 发生故障时 ●连续纸的场合 ◆连续纸在打印机内部夹纸时 1 将电源开关置于 OFF。 可能会导致受伤。 切勿在接通电源的状态 下打开机壳进行操作。 打印机可能会突然启 动，导致受伤。 第 章 6 2 切下未打印的连续纸。 3 从拖拉进纸器上取出连续纸。 拖拉进纸器盖 4 94 从前部或后部拉出连续纸。 6 发生故障时 ◆在打印机内部残留有破损的连续纸时 1 将电源开关置于 OFF。 可能会导致受伤。 切勿在接通电源的状态 下打开机壳进行操作。 打印机可能会突然启 动，导致受伤。 第 6 将调节杆置于标度 9 的位置。 章 2 3 打开顶盖。 顶盖 纸厚调节杆 手柄 4 向外拉导纸组件两侧把手，使导纸组件进入锁定位置。 导纸组件／切纸刀 把手 5 用小钳子将发现的纸屑取出。 95 6 发生故障时 6 轻抬导纸组件下侧中间位置，靠弹簧拉力使其恢复原位。 导纸组件/切纸刀 把手 放回导纸组件时，请注意不要夹到手指。 第 章 6 96 7 关闭顶盖。 顶盖 6 发生故障时 出现报警显示时 操作面板的显示和届时所需的操作面板的操作如下表所示。 ● …点亮 指示灯 电源 联机 缺纸 …闪烁 ○…熄灭 报警的含义及其处理方法 打印纸用尽。请放置新的打印纸，并按“联 机”开关。 换纸杆与打印纸放置位置不一致，请按“联 机”开关让换纸杆回到 原来的位置。 单页纸进纸异常。请取出单页纸。 第 连续纸进纸异常。无法进行正常退纸动作。从拖拉进纸器取出连续 纸，请从前方或后方取出连续纸。取出连续纸后，按下“联 机”开 关。 虽然接受了打印信息，但由于没有送纸，无法打印。请设定新的打 印用纸。 章 6 这是无法复原的报警。请确认传动机构移动顺畅，然后再接通电 源。 重新接通电源后再次出错时，请与购买本机的经销店联系。 97 6 发生故障时 发生故障时 打印机工作异常时，请查找这里所记载的项目，采取适当的措施。 第 章 6 98 6 现 象 缺少一行文字 原 因 打印头的针已折断。 发生故障时 措 施 请与购买本机的经销店联系。 打印结果与画面不同 图形变为斜体字 字码表为斜体字。 请将字码表设定为图形 （参照第 62 页）。 打印出完全不同的 文字和记号。 软件的打印机设定不正确。 请按照优先顺序重新设定软件的打印机 设定。 上次打印的软件控制代码仍有效。 请将打印机初始化。（参照第 75 页） 传送来的软件控制信号不正确。 进行 16 进制打印，确认数据内容（参照 第 83 页）。请在软件上修改错误的部 分。 I/F 电缆脱落。 请重新正确连接。 打印开始位置的设定不正确。 请将打印机初始化。（参照第 75 页） 打印纸的起始距离 （打印开始位置） 变为太上或太下。 6 章 请将字码表设定为斜体字 （参照第 62 页）。 第 斜 体 字 变 为 图 形 字码表为图形。 文字 请进行单页纸和连续纸的起始位置的设 定（参照第 81 页）。 请进行首字符打印位置的设定，调整起 始位置（参照第 78 页）。 可以在软件上设定空白时，请重新正确 设定。 左右空白太多或太少 左右空白的设定不正确。 导纸器和拖拉进纸器的位置不适当。请 根据打印形式重新调整、设定。 可以在软件上设定左右空白时，请重新 正确设定。 99 6 发生故障时 现 象 第 章 6 原 因 措 施 使用连续纸时，一 页的内容被打印在 两页上。 软件的页长与实际所使用的打印纸不符。 请使软件的页长设定与所使用的打印纸 尺寸相符。 使用单页纸时，一 页的内容被打印在 两页上。 软件的打印纸设定与实际所使用的打印纸 请使软件的打印纸设定与所使用的打印 尺寸不符。 纸相符。 与打印机自动测定的一页可打印行数不 符。 请在软件上留下较大的上下空白。 应打印在一行上的 文字等被打印在两 行上。 左右空白的设定不正确。 可在软件上设定左右的空白时，请重新 正确设定。 使用连续纸时，在 打印途中留下数行 空白。 设定了撕纸缝间距。 请解除撕纸缝间距（参照第 62 页）。 纵线错位，曲折不 直。 进行双向打印时，有时会发生错位现象。 请用调整模式的“水平打印位置修正” 进行调整（参照第 67 页）。 行间隔太宽或太 窄。 行距的设定不正确。 请修正单页纸 LF 间隔 （参照第 65 页）。 在软件上设定了行距时，请重新正确设 定。 关于图形打印、分割打印 图形打印时出现挖 白。 这是送纸的误差。特别是在普通文字打印 这并非故障。 时此现象更明显。 挖白 使用纵倍角等时出 现挖白或字符变 形。 挖白 100 变形 因在一个字符中途换行，故产生送纸的误 这并非故障。 差。 打印重要的文件和单据等时，请使用打 印机内置的字体。 6 现 象 原 因 发生故障时 措 施 单页纸送纸不畅 不供纸。 扭曲着供纸。 无法排纸。 打印纸的插入位置过于偏右。 请沿着导纸器放置打印纸。 插入时未使纸打印纸达尽头。 插入时请使打印纸抵达尽头。 放置时未使打印纸抵达尽头处。打印纸未 插入时请使打印纸抵达尽头。 笔直插入。 打印纸有皱褶和折痕等问题。 请使用新的打印纸。 打印纸不符规格。 请使用与打印机的规格相符的打印纸 （参照第 116 页）。 正按着“换行”开关。 请按“进纸／退 纸”开关。 第 章 6 101 6 发生故障时 现 象 原 因 措 施 连续纸送纸不畅 不换行，不送纸。 扭曲着供纸或在打 印机内卡纸。 打印纸从拖拉进纸器脱落。 请重新正确放置打印纸。 过纸控制杆的分档位置与打印纸不符。 请将过纸控制杆的分档位置调为适当的 档位。 所放置的打印纸两端的孔处于左右错位的 放置时请使打印纸的孔左右平行。 状态。 左右的拖拉进纸器的宽度太窄，打印纸松 请调整拖拉进纸器的位置，去除打印纸 弛。 的松弛现象。 请移动打印纸的位置，使之能够笔直供 纸。 打印纸被什么卡住。 请去除卡纸的异物。 放置打印纸的位置太远。 请使打印纸靠近打印机。 打印纸不符规格。 请使用符合打印机规格的打印纸。 （参照第 116 页） 在打印中途出现数 行空白。 设定了撕纸缝间距。 请解除撕纸缝间距。 （参照第 62 页）。 设定了撕纸缝间 距，但与实际的分 页孔错位。 软件的页长与实际所使用的打印纸不符。 请使软件上的页长设定与所使用的打印 纸尺寸相符。 在软件上以行为单位设定。 第 未笔直地向打印机供纸。 章 6 单页纸和连续纸的切换异常 无法供应单页纸。 打印机处于连续纸模式。 用换纸杆切换为单页纸模式。 无法供应连续纸。 打印机处于单页纸模式。 用换纸杆切换为连续纸模式。 单页纸与连续纸一 起供应。 未排出单页纸。 请排出单页纸。 寻求帮助 如果发生用户自己无法排除的故障现象，请按以下方法寻求帮助。 • 客户支持热线：400-610-8498 / 800-810-8498 主页：http://www.okiprintingsolutions.com.cn • 与本地经销店或授权维修站联系。 注：接受维修服务时，请向维修人员提供保修卡、购机发票复印件、维修记录单以及以下信息。 ① 产品生产编号，通常位于产品机体背面标签处。 ② 产品型号。 ③ 产品软件版本。（详情请查阅随机光盘） ④ 用户所使用的计算机有关信息。 102 7 7 定期做清洁的方法 定期做清洁的方法 第７章 103 7 定期做清洁的方法 为了能够在良好的状态下使用打印机，请定期做清洁。 本机变脏有时会因此损坏原有的功能。 打印机的清洁方法 ◆ 做清洁 • 请将电源开关置于 OFF 之后再做清洁。 • 请注意勿使纸屑等进入机内。 • 刚打印后打印头及其周围温度很高，因此请避免在刚打印后做清洁。 • 请不要使用硬布以及稀释剂、酒精和汽油等易燃溶剂擦拭设备。如果易燃溶剂渗 入本设备内部并接触到电力组件，可能会导致火灾或电击。 请按照下表的项目定期做打印机的清洁。 （打印机内部的其他清洁请委托维修人员进行） 第７章 实施周期：工作时间达 6 个月或 300 小时中较早者 所需时间：大约 10 分钟 使用工具：碎布（纱布等软布）、笔和棉签、吸尘器 清洁处 传动机构及其周围 清洁内容 去除纸屑，擦除污垢、灰尘和色带屑等。 走纸面 走纸面 传动机构（禁止注油） • 使用吸尘器清扫打印机内部时，请不要清扫比吸尘器吸嘴小的器件。 • 请不要用吸尘器吸嘴清扫打印机内部运行部件，否则可能损坏打印机。 ◆ 注油 本打印机是无需保养的装置，在使用中无需注油。 客户切勿自行注油。 （有关打印机的注油和拆卸，请委托维修人员进行。） 104 附 录 附 录 附录 105 附 录 产品规格 产品名称 产品型号 打印方式 针径 针数 打印方向 换行时间 打印速度 针式打印机 MICROLINE 7700F 点阵击打 0.2mm 24 针 双向打印 4.23mm （1/6 英寸）换行时，换 1 行 约 48ms 超高速 高速 汉字（6.7cpi） 165字／秒 110字／秒 汉字（7.5cpi） 185字／秒 123字／秒 英文（10cpi） 333字／秒 250字／秒 英文（12cpi） － 300字／秒 英文（15cpi） － 375字／秒 换页速度 进纸控制 约 114.3mm／秒（4.5 英寸／秒） 进纸 有此功能 垂直制表 有此功能 直接跳行 有此功能 连续纸：原稿＋4页（打印纸合计 0.325mm 以下，保证质量） 原稿＋6页（可以打印） 单页纸：原稿＋4页（打印纸合计 0.325mm 以下，保证质量） 原稿＋6页（可以打印） 前进纸方式，后进纸方式 摩擦馈送方式 突脚拖纸馈送方式 在打印纸残量约 23 毫米时检知。 但可以打印到距打印纸下端约 6 毫米（文字中央）处为止。 （此时无法保证打印精度） 请参照“打印纸规格以及打印范围”（第 114 页）。 色带盒：专用色带盒 颜 色：黑色 349mm(W) × 290mm(D) × 180mm(H)（安装载纸台时） 349mm(W) × 230mm(D) × 180mm(H)（仅本机） 约 4.0 kg 单相交流 220V ± 10%(50/60Hz ± 1Hz) 工作中：约 32W （ISO/IEC 10561，LQ Roman 模式，设定打印头分档值位置 1 时） 省电时：1.7W 以下 3 相交流电源线 长约 1.8m 工作时：5°C～40°C，30%～85% RH 但打印精度的测定条件为 15°C～30°C，40%～70%RH 保存时：－40°C～55°C，93% RH 以下 但需在不结露状态下。保存时为包装状态。 请在一般的办公室环境中使用。 依据 IEEE-std1284-1994 双向并行接口 （兼容模式, ４字节模式） USB 接口 平均接通电源时间 200H／月 平均打字时间 50H／月（页面文字密度为 35%） 4 亿次／针 3年 56dB [ISO7779 打字模式] 中国 复写能力 进纸方向 进纸方式 连续纸纸空检测方法 附录 介质规格 色带 （OKI Data 纯正品） 外形尺寸 重量 输入电源 消耗电力 电源线 周围温度·湿度 尘埃·腐蚀性 接口 标准使用条件 打印头寿命 装置寿命 噪音 原产地 106 常速 55字／秒 61字／秒 83字／秒 99字／秒 124字／秒 附 录 打印规格（ESC/PK 模式） ● 文字种类 ◆ ANK 文字 英文、数字、符号（含 SP） 特殊文字 扩展图形 95 种 79 种 48 种 ◆ 汉字 依据 GB18030-2005 （宋体、黑体） 27484 种 ◆ 可登记扩展字的文字种类 94 种 ◆ 可登记下载文字的文字种类 96 种 ◆ 上/下标文字 95 种 64 种 7种 附录 英文、数字、符号（含 SP） 特殊文字 国际文字 ● 文字的大小 横向尺寸 （mm） 纵向尺寸 （mm） 英文、数字 扩展图形 2.25 2.67 2.46 4.29 英文、数字 扩展图形 2.11 2.53 2.32 4.29 全角、扩展字 3.45 3.45 半角 1.75 3.45 1/4 角 1.75 1.75 文字种类 高品位 ＡＮ ＣＰ 10 Ｉ 高速度 ＡＮ ＣＰ Ｋ 10 Ｉ Ｋ 汉字 107 附 录 打印规格（OKI 模式） ● 文字种类 ◆ 12 点活字尺寸 High Speed (HS) ANK 英文、数字、符号（含 SP） 片假名，符号 平假名 制表线单元，特殊文字，符号，汉字 96 种 63 种 56 种 64 种 ◆ 12 点活字尺寸 High Density (HD) ANK 英文，符号（含 SP） 片假名，符号 平假名 制表线单元，特殊文字，符号，汉字 96 种 63 种 56 种 32 种 ◆ 字母尺寸 High Speed (HS) ANK 英文、数字、符号（含 SP） 片假名，符号 平假名 96 种 63 种 56 种 附录 ◆ 字母尺寸 High Density(HD)ANK 英文、数字、符号（含 SP） 片假名，符号 平假名 ◆ 汉字 依据 GB18030-2005 96 种 63 种 56 种 27484 种 （宋体、黑体） ◆ 半角文字 英文，符号（含 SP） 96 种 ◆ 1/ 4 角文字（下标／上标用） 英文、数字、符号（含 SP） ◆ 可登记的扩展字文字种类 108 96 种 227 种 附 录 并行接口 ● 连接器和电缆 ◆ 连接器 打印机侧： 36 针插孔（雌） 相当于 57GE-40360-853B ( D114B ) 电缆侧： 36 针插头（雄） 相当于 57FE-30360-20N（D8） ◆ 电缆 请使用 2.5m 以下符合 IEEE Std1284-1994 的电缆（或与此相当的产品）。 （请使用屏蔽线） ◆ 接口电平 低电平 高电平 0.0 V～＋0.8 V ＋2.4 V～＋5.0 V ＋2.0 V～＋5.0 V（DATA1～8, BUSY, ACK, SEL, PE, FAULT） ＋2.3V～＋5.0 V（STB, ATFEED, I-PRIME, SLCTIN） 附录 ◆ 接口电路 • RECEIVER • DRIVER ① BUSY, ACK, SELECT, PE, FAULT ② HL 109 附 录 ● 并行接口信号（ESC / PK 模式） 附录 110 附 录 附录 111 附 录 ● 并行接口信号（OKI 模式） 附录 112 除上表之外的其它信号与 ESC/PK 模式相同。 附 录 USB 接口 ●连接器和电缆 ◆连接器 打印机侧 B 型插座（雌） 上部端口 相当于 DSUB-BRD42-T12（富士公司／DDK） 电缆侧 B 型插头（雄） ◆电缆 5m 以下 USB2.0 规格缆线 （请使用屏蔽缆线） ◆连接器针脚配置 ●USB 接口信号 附录 ●规格 ◆基本规格 USB 不保证可连接所有 USB 设备。 ◆电力控制 自供电设备 ◆传送方式 全速（最大 12Mbps ± 0.25% ） 113 附 录 打印纸规格及打印范围 ● 打印纸相关注意事项 禁止使用的打印纸 使用以下打印纸，会造成送纸不稳定、夹纸或折纸，甚至会引起波浪形 跳针，因此请勿使用。 • • • • • • • • • • 附录 114 极薄或极厚的纸（不符合打印纸的规格的纸） 过小或过大的纸（不符合打印纸的规格的纸） 裁剪过的纸或有洞的纸 附带大头针、别针、订书针等金属的纸 涂有浆糊处外露、不平整或剥落的纸 凹凸不平的纸 连续打印纸的横向折叠线以外的地方有折痕的纸 与原设定尺寸不符或部分复印页数不一致的复印纸 边角破损或褶皱的纸 贴有邮票、封印等的明信片或信封 附 录 ● 预印用打印纸 使用带有直线或表格的打印纸进行打印时，因送纸精度和纸张设置的偏差，有时会出现超出直 线或表格框外的情况。设计此类预印用打印纸时请注意以下事项。 • 预印时，进行充分的测试，确认无打印质量问题。 • 预印打印纸的油墨具有油脂性，在油墨完全干燥之前请避免将打印纸粘着在一起。 • 预印时，避免打印到接近最大打印范围处的位置。 ◆横线 4.23mm 以上 8.47mm 以上 4.23mm 以上 • 文字行间距请设为 8.47mm（1/3 英寸）以上。 • 文字中心至横线上下两端均请空出 4.23mm 以上。 附录 ◆纵线 用纸边缘 3.8mm 以上 3.8mm 以上 用纸边缘 • 纵线距文字中心请空出 3.8mm 以上。 直线预印时请以打印纸边缘为基准平行度置为 0.1°以下。 ● 打印纸的保存条件 打印纸需在温度 10～30°C 、相对湿度 30～70% 的环境保存。 此外，保存场所与使用场所环境条件有异时，请使打印纸适应使用环境后再使用。 115 附 录 ● 可以使用的打印纸种类及保证范围 本装置保证下表保证等级栏内为 ● 的打印纸。 打印纸种类 保证等级 连续打印纸 ● 带装订孔的连续打印纸 ▲ 带切角的连续打印纸 ▲ 单页纸打印纸 ● 带装订孔的单页纸打印纸 ▲ 带线孔的单页纸打印纸 ▲ 明信片 ● 信 ● 封 附录 标签纸（连续打印纸） ▲ 标签纸（单页纸打印纸） ▲ OHP 打印纸 × 送货单 ▲ 存折 × 手写凭单 × 其他条件 • 这里所说的“保证”是指符合打印规格、噪音规格、打印纸走纸性能等设备规 格。 • 保证等级栏内的符号如下所示。 ●：保证。 ▲：某种条件下可以使用，不保证。 ×：禁止使用。 116 附 录 ● 连续打印纸（连续票据） 连续打印纸指带链齿孔折痕的打印纸。 附录 ◆ 纵横尺寸（测定条件 温度 20±2°C，相对湿度 65±2%） • 纵尺寸 纵尺寸 T 以下列数据为标准。 种类（名称） 尺寸（mm） 容许差（mm） T11 279.4 ±0.5 使用可能范围请参照“打印纸尺寸以及打印范围”（第 120 页）。 • 横尺寸 横尺寸 Y 以下列数据为标准。 种类（名称） 尺寸（mm） 容许差（mm） Y10 254.0 ±1.5 使用可能范围请参照“打印纸尺寸以及打印范围”（第 120 页）。 • 折痕尺寸 折痕尺寸以下列数据为标准，是指用横线孔折成锯齿状。 种类（名称） 尺寸（mm） 相应的纵尺寸的种类 F11 279.4 T11 • 根据所用的纸张（宽度），建议使用菜单中的纸宽模式设定。 117 附 录 ◆ 齿孔（锯齿孔）的位置及尺寸 齿孔的位置及尺寸如下所述。这里所说的中央线是指距送进方向约 254mm 的任意两个齿孔中 心之间的连线。 标记 尺寸（mm） 齿孔的中央线与边线的距离 A 6.35±0.7 以 6.35mm 为标准。 齿孔的直径 D 4.0±0.1 孔边缘齿状孔最小直径为 D，最大直 径在 4.5mm 以下。 齿孔中心间的距离 B 12.70±0.05 相邻的齿孔中心间距离 齿孔中心间的距离的累计误差 – ±0.3 以下 任意两个孔之间不超过 254mm 齿孔中心的偏差 C 0.1 以下 齿孔相对于中央线的偏差值 左右对应的齿孔中心偏差 E 0.15 以下 左侧穿过任意齿孔中心垂直于中央线 的直线和右侧相应齿孔中心的偏差值 左右中央线的倾斜度 – 0.15 以下 平行移动左右中央线、与一端端点重 合时距另一端点的距离 项目 附录 • 锯齿孔形状是指左右侧的孔均为圆形，或左侧孔为圆形而右侧孔为椭圆形。而且孔边缘也有 可能是齿状。 • 但是，务必确认切口没有散脱。 • 椭圆形的尺寸如下所示。 6±0.1 4±0.1 • 务必确认打印纸上没有残留锯齿孔的穿孔屑。 118 功能 附 录 ◆ 线孔的尺寸 • 线孔对打印纸以最快速度进纸具有耐磨性能，且较易切断。 • 线孔的未切断部分必须牢固地相连，所有部分无破损。尤其需注意打印纸折叠部分容易破损。 • 可以根据纸质、每令打印纸的重量、复写页数等选择适当的线孔的裁切尺寸的比率。建议您 选择下述值。 页数 切断部分的长度 未切断部分的长度 横线孔 后部拖拉进纸器 1～5 2～3 mm 1 mm 纵线孔 后部拖拉进纸器 1～5 3 mm 1 mm • 横线孔 切断部分勿置于打印纸两端 1～2mm 内。（未切断） 横线孔上下 12.7mm（1/2 英寸）以内勿打印。 • 纵线孔 若打印范围内有纵线孔，则请勿在其左右 6.35mm（1/4 英寸）以内打印。 为了避免与横线孔交叉部分会剥落，因此请勿使切断部分重合。（勿交叉） 1 2~3 附录 1~2 1~2 1 3 12.7 12.7 6.35 6.35 在打印纸两端及交叉部分有线孔切断部分时，打印纸会因切断部分而飞扬，也可 能会被机架钩住，因此需十分注意。 119 附 录 ◆ 打印纸尺寸及打印范围 附录 标记 120 名称 规格值 W 打印纸宽度 76.2～254mm（3～10 英寸） L 打印纸长度 76.2～558.8mm（3～22 英寸） 但是，应为 25.4mm（1 英寸）的整数倍，以 279.4mm（11 英寸）为基 准。 A 起始位置 根据菜单设定而变化 2.12mm（1/12 英寸）～ 27.52mm（13/12 英寸） 以 1/12 英寸为单位设定。 B 上端打印区域（第 1 页） 26.5mm（1.04 英寸） C 下端打印区域 19.05mm（3/4 英寸） D 下端打印可能区域 6.35mm（1/4 英寸） E 上端打印区域 19.05mm（3/4 英寸） F 上端打印可能区域 2.12mm（1/12 英寸）～27.52mm（13/12 英寸） 以1/12 英寸为单位设定。 J 最终页下端打印区域 83mm G 打印纸尽检测位置 约 23mm H 第1字符打印位置 打印纸宽度 I 右端打印禁止范围 11.43mm（9/20 英寸）〔I'：12.7mm（1/2 英寸）〕 3～9 英寸以下时 12.7～22.2mm（1/2 英寸～7/8 英寸） 附 录 打印可能区域可以进行打印，但可能会发生打印纸送纸精度混乱现象。 • 在 • 最后一页不属于打印规格保证之列。 • 超越打印范围进行打印时，会降低打印质量或损坏打印机，因此在设定打印格式 时需十分注意。 • 请务必将横线孔置于锯齿孔间的中央部位。若将横线孔置于锯齿孔附近，则会使 打印纸剥落或被机架钩住。 • 如果连续纸最终页的链状孔从链状突脚上脱离，请不要进行打印纸后退动作。否 则会造成卡纸。 • F上端打印可能区域6.35mm以外不可打印。如果在该区域打印会导致夹纸以 及损坏打印头。 ◆ 关于纸质 可以使用下列纸质。 类 别 单 纸 复写纸 纸 质 白色优质纸 压敏纸、内复写纸或混合纸* * 混合纸是指加入了碳纸的复写纸。 附录 • 打印纸的平滑度为 100 秒。 • 使用其他打印纸时，请事先进行充分的测试以确保没有问题。 ◆ 每令打印纸的重量及最大复写页数 可能的每令打印纸的重量及最大复写页数如下表所示。 每令纸重量 (*1) 类别 纸质 单纸 优质纸 45～110kg (52～128/m2) 复写纸 （装有后部 拖拉进纸器 时） 压敏纸 以 34kg (40g/m2）为标准。 内复写纸 混合纸 (*2) 最大复写页数 打印纸厚度合计 – – 5页 （原有页数＋4 页） 3页 （原有页数＋2 页） 0.325mm 以下 *1. 每令打印纸重量是指换算成单位面积（788×1091mm）的大小，以 kg 来表 示 1000 页纸的重量。 *2. 用于混合纸的碳纸厚度应在 0.03mm 以下。 121 附 录 ◆ 复写纸的重合固定方法 复写纸的重合固定方法是指点浆或纸装订。 但是要避免层间偏差（第 1 页与最下层的打印偏差）时，则指点浆或线浆。 （纸装订时，层间偏差可能会达 3mm 左右） 严禁使用金属订书针。 本处记述了点浆和纸装订的基本的重合固定方法。 使用以其它方法固定的媒质时，请在事先进行充分测试，确认无误后再 进行。 ○点浆 • 点浆为两端的点浆，一端的装订无法进行。 • 点浆部位均一，大小为 φ3～ φ5mm。 而且，点浆部位必须用力下压以免翘起。 上浆部分不可有明显的褶皱。 • 点浆打印纸每页均呈交错状。（各层间交错） • 点浆的位置如下图所示。 附录 ○线浆 • 线浆部位均一，宽度为1～2mm。 • 线浆部位必须用力下压以免翘起。 另外，请不要使用有明显褶皱的纸张。 • 在打印纸边请不要露出浆糊。 • 如果上浆处较硬，容易使送纸精度不稳定，务请注意。 122 附 录 ○纸装订 • 纸装订为两端的纸装订，一端的装订无法进行。 • 纸装订必须在打印纸的表侧进行，保持表面平整。 • 双层的纸装订请顺着打印纸进纸方向进行。 • 确保纸装订部分确实咬合而没有翘起等。 • 纸装订后必须用力下压以免翘起。 以上所述纸装订及不符合下图规格的打印纸，因层间偏差、打印纸送纸精度会发生恶化而 不保证其打印规格。 附录 123 附 录 ○复写纸组合 可以用于复写纸的每令纸重量组合如下表所示。 衬纸（最下部的纸）可采用较其他纸厚的纸或同等厚度的打印纸。此外，也 可用于下表所示每令纸重量以外的范围，但由于打印纸送纸精度较差，因此 不在保证之列。 最大复写页数 2页 3页 4页 5页 第1页 34～55kg 34～43kg 34kg 34kg 第2页 34～70kg 34～43kg 34kg 34kg 34～70kg 34kg 34kg 34～70kg 34kg 第3页 第4页 第5页 附录 124 34～70kg 附 录 ◆ 横线孔部分的突起 复写纸的横线孔部分突起时，会造成打印质量下降、送纸不稳定、卡纸等。 尤其是复写纸页数较多时，会严重影响送纸稳定性。 请确保突起高度在 1mm 以下。 ◆ 锯齿孔的层间偏差 请使用锯齿孔层间偏差（由复写纸重合时的偏差引起）为 0.4mm 以下的打 印纸。 附录 锯齿孔部分断面图 125 附 录 ◆ 装订孔 带装订孔的打印纸不在保证之列，因此请勿使用。 使用该类纸时，我们将不保证设备及性能。 不得不使用带装订孔的打印纸时，请事先进行充分的测试以确保没有问题。 以下所列事项为使用带装订孔打印纸时的注意点。 • 请勿在装订孔周围 5mm 以内打印。 • 请确保打印纸上无残留的打孔屑。 • 装订孔若挂住了打印纸检测传感器，则打印机会作出打印纸尽的判断，因 此需十分注意。而且有时会发出纸厚测定告警。 • 请确保装订孔边缘无突起。 有突起时，可能会钩住机架。 • 装订孔的位置按照下图。 10 以上 10 以上 附录 10 以上 10 以上 Ø5~Ø6 装订孔 10 (阴影部分) 禁止打印 单位 : mm 126 附 录 ◆ 切角 带切角的打印纸不在保证之列，因此请勿使用。 使用后发生问题时，不保证设备的性能。 不得不使用带切角的打印纸时，请事先进行充分的测试以确保没有问题。 以下所列事项为使用带切角打印纸时的注意点。 • 请勿在下图所示阴影部分范围内打印。 • 确保打印纸上无残留切角时的纸屑。 • 为防止切角周围纸张剥落，请勿连接纵／横线孔的切断部分（未切断）。 这可能会导致打印纸剥落或被机架钩住。 • 切角部分若碰到了打印纸检测开关，则打印机会作出打印纸尽或打印纸卡 纸的判断，因此需十分注意。 • 切角的位置按照下图。 附录 127 附 录 ◆ 褶皱、折痕 打印纸必须没有褶皱、折痕。尤其是使用新打印纸时，首页和最后一页容易 产生褶皱或折痕，因此请勿使用。而且这也会导致打印纸送纸精度发生混 乱。 ◆ 打印纸上端、下端褶皱、卷曲、折叠、上翻 附录 请勿使用上端、下端褶皱、卷曲、折叠或上翻的打印纸，否则容易造成打印 质量低下或卡纸。特别是在使用新的打印纸时，如果从第一页到后面几页都 有卷曲，请勿使用。 有关卷曲、折叠、弯折的规定请参照第 136 页。 ◆ 打印纸折叠部分 打印纸使用横线孔，必须相互折叠。打印纸折叠部分如下图所示突起处会影 响打印纸送纸，因此请勿使用。 128 附 录 ● 单页纸打印纸 ◆ 纵横尺寸 L W 附录 打印纸的纵横尺寸以 A4 为基准。 使用可能范围，请参照“打印纸尺寸以及打印范围”（第 130 页）。 129 附 录 ◆ 打印纸尺寸以及打印范围 ○单纸 打印纸尺寸以 A4 为标准。 标记 名称 规格值 附录 W 打印纸宽度 90～257mm（3.55～10.1 英寸） L 打印纸长度 70～364mm（2.76～14.3 英寸）（注 1） A 起始位置 根据菜单设定而变化（注 6） 2.12mm（1/12 英寸）～ 27.52mm（13/12 英寸） 以 1/12 英寸为单位设定。 A' 上端打印非保证区域 6.35mm（1/4 英寸） B 下端打印非保证区域 6.35mm（1/4 英寸） C 左端打印非保证区域 6.35mm（1/4 英寸） D 右端打印非保证区域 6.35mm（1/4 英寸）但在 C 值范围内则到第 80 个文字为止。 1. 比 A4 纸长度（297mm）长的打印纸会损坏打印纸质。 2. 45kg（52kg/m2）的打印纸刚性不佳，因此不在保证之列。 3. 打印纸纵横比应为 1: 2/3～2。 4. 请使用无折叠、无弯曲的打印纸。 5. 带装订孔的打印纸请参照装订孔规格。 6. 在 6.35mm（1/4 英寸）以内可保证打印精度。 7. 请不要在用纸之外的地方空打，超出用纸范围打印，会导致打印针折断等打 印头损伤，影响打印头使用寿命。 130 附 录 ○复写纸 打印纸尺寸以 B5、B4、A4 为标准。 标记 名称 规格值 打印纸宽度 90～257mm（3.55～10.1 英寸） L 打印纸长度 70～364mm（2.76～14.3 英寸） A 起始位置 根据菜单设定而变化（注 6） 2.12mm（1/12 英寸）～ 27.52mm（13/12 英寸） 以 1/12 英寸为单位设定。 A' 上端打印非保证区域 6.35mm（1/4 英寸） B 下端打印非保证区域 6.35mm（1/4 英寸） C 左端打印非保证区域 6.35mm（1/4 英寸） D 右端打印非保证区域 6.35mm（1/4 英寸）但在 C 值范围内则到第 80 个文字为止。 附录 W 1. 比 A4 纸长度（297mm）长的打印纸会损坏打印纸质。 2. 打印纸纵横比应为 1:2/3～2。 3. 请使用区无折叠、无弯曲的打印纸。 4. 请在进纸方向的上部上浆。 5. 带装订孔的打印纸请参照装订孔规格。 6. 在 6.35mm（1/4 英寸）以内可保证打印精度。 7. 打印连续纸时，请不要将其作为单页纸使用。否则可能会在切纸面出现凹 凸，破损或毛刺。 131 附 录 ◆ 关于纸质 可以使用下列纸质。 类 别 纸 单页纸 白色优质纸 复写纸 压敏纸、内复写纸 质 • 打印纸平滑度为 100 秒。 • 使用其他类型打印纸时，请事先进行充分的测试以确保没有问题。 ◆ 每令打印纸的重量及最大复写页数 可以使用的每令打印纸重量及最大复写页数如下表所示。 类 别 单页纸 复写纸 附录 132 纸质 优质纸 压敏纸 内复写纸 每令纸重量 (*1) 45～180kg (52～208g/m2) 2 以 34kg（40g/m ）为标 准。 最大复写页数 打印纸厚度合计 - - 5页 （原有页数＋4 页） 0.32mm 以下 *1. 每令打印纸重量是指换算成单位面积（788×1,091mm）的大小，以 kg 来 表示 1000 页纸的重量。 附 录 ◆ 关于复写纸的组合 ○固定方法 • • • • 复写纸的组合固定方法为在打印纸插入方向前端宽 1mm 的线处上浆。 上浆处上强浆，必须用力下压以防翘起。 请勿让胶水露出打印纸边缘。 上浆处不可有明显的褶皱或毛刺。 可以用于复写纸的每令纸重量组合如下表所示。 衬纸（最下部的纸）可采用较其他纸厚的纸或同等厚度的打印纸。此外， 也可用于下表所示每令纸重量以外的范围，但由于打印纸送纸精度较差， 因此不在保证之列。 （ ）内的打印纸可以使用，但由于打印纸送纸精度较差，因此不在保证 之列。 最大复写 页数 2页 3页 4页 5页 第1页 43～55kg (34kg) 43～55kg (34kg) 43～55kg (34kg) 43～55kg (34kg) 第2页 43～55kg (34kg) 34kg 34kg 34k 43～55kg (34kg) 34kg 34kg 43～55kg (34kg) 34kg 第3页 第4页 第5页 43～55kg (34kg) 133 附录 ○组合 附 录 ◆ 装订孔 带装订孔的打印纸不在保证之列，因此请勿使用。 使用该类纸时，我们将不保证设备及性能。 不得不使用带装订孔的打印纸时，请事先进行充分的测试以确保没有问题。 以下所列事项为使用带装订孔打印纸时的注意点。 • 请勿在装订孔周围 5mm 以内打印。 • 请确保打印纸上无残留的打孔屑。 • 装订孔若挂住了打印纸检测传感器，则打印机会作出打印纸尽的判断，因 此需十分注意。（如果装订孔无法通过打印纸检测传感器，请改变送纸位 置。） • 请确保装订孔的边缘在表面侧无突起。 有突起时，可能会钩住机架。 • 装订孔的位置按照下图。 附录 134 附 录 ◆ 线孔 带线孔的打印纸不在保证之列，因此请勿使用。 使用该类纸时，我们将不保证设备及性能。 不得不使用带线孔的打印纸时，请事先进行充分的测试以确保没有问题。 以下所列事项为使用带线孔打印纸时的注意点。 • • • • • • 线孔的规格以连续纸的线孔项目为准。 线孔周围的阴影部分内请勿打印。 下图所示为使用带线孔打印纸的例子。 线孔无凹凸、破损及毛边等。 切纸面上无凹凸、破损及毛边等。 线孔分布均匀。 附录 135 附 录 ◆ 折叠、弯曲和卷曲的有关规定 经过人手的处理、搬运、堆积及根据保存条件不同，打印纸会容易产生折 叠、弯曲、卷曲，就这样加以使用会影响走纸，因此请按照下述规定修正后 再使用。 不符合规格的打印纸会严重影响走纸，因此请勿使用。 使用后发生问题时，我们不保证设备及其性能，请注意。 ○折叠（单页纸·连续纸） • 整页折叠过的打印纸不可以使用。 （因为即使经过修正纸张的强度也已发生改变） • 关于角的折叠请修正到 2mm 以下。 整页折叠过的打印纸不可以使用 附录 角的折叠 ○卷曲、弯曲（单页纸·连续纸） • 整页卷曲在 2mm 以下时可以使用。 • 起始于弯曲点的弯曲在 15mm 以内而在 2mm 以上时不可以使用。 弯曲 整页的卷曲 136 附 录 ● 明信片 ◆ 打印纸尺寸以及打印范围 • 打印禁止区域以单页纸规格为准。 • 请使用无褶皱、无卷曲的明信片。 • 使用的往返明信片不可有折痕。 ○普通明信片纵插入 附录 ○普通明信片横插入 137 附 录 ● 信封 附录 • 信封指单层信封。 • 请用调节杆将分档值设定为最大纸厚（中央重叠部）尺寸。（可以使用最大纸厚 为 0.325mm 的信封）（参照“打印纸厚度的调整方法”） • 请使用带折页部分基准端的信封。 • 请使用正面和背面没有打印的白色（反射率 60% 以上）信封。 • 上端或下端上过浆时，请勿在该面及前后各 5mm 以内打印。 • 虚线部分下部凹陷与信封凸缘之间间距大于 12mm 时，请在虚线部分右侧进行 打印。 • 禁止使用以下信封 • 带孔的信封及左右方向中央粘在一起的信封。 • 折页部分被折叠的信封。 • 折页部分经过上浆加工处理过的信封。 • 双层信封 • 如果在信封的上浆处附近打印，即使属于打印范围，也可能由于上浆处的状态 （特别是当边缘部位折叠、突起时）而出现打印脏污等情况。 138 附 录 ● 标签纸 标签纸的使用不在保证之列，因此请勿使用。 使用标签纸发生问题时，我们将不保证设备及性能。 不得不使用标签纸时，请事先进行充分的测试以确保没有问题。 以下所列事项为使用标签纸时的注意点。 在单层连续打印纸外包覆一层卡纸，然后在这上面粘贴有标签（表面基纸）的打印纸即为标签 纸。随标签和卡纸的温度变化，标签纸的收缩差会变小，因此必须整页均匀粘贴且需粘性和耐 久性佳。 ◆ 尺寸 依据连续打印纸的尺寸。 标签纸的尺寸为横 50mm 以上、纵 25mm 以上。 ◆ 纸质 • 标签 • 卡纸 优质纸 55kg 0.1mm 以下 剥离纸 0.06～0.08mm 附录 纸质 每令纸的重量 厚度 纸质 厚度 ◆ 粘着剂 胶水的粘度必须符合剥落强度在 10g／英寸以上。而且当被 180°卷曲成直径为 27mm 的圆筒时，其粘度必须足以使标签不会从卡纸上剥落。 此粘度为大致标准，必须使用可以使标签在打印或送纸时保持不剥落状态的打印 纸。 139 附 录 ◆ 关于去除标签附着物 请勿去除标签的附着物。 〔撕下标签时，勿去除残留的标签以外的部分（附着物）。〕 如下图所示去除了附着物的标签纸会产生厚薄差，因此禁止使用。 附录 ◆ 请使标签角成圆角（R4～R5mm）。 ◆ 裁剪 • 裁剪仅对标签（表面基纸）实施。 • 与卡纸横线孔对应的标签的裁剪，与横线孔一样需在两端 1～2mm 保留 未切断部分。 • 标签上部的左右角附近均保留 0.5～1mm 左右的未切断部分。 ◆ 请勿使标签的粘着剂漏出表面。 ◆ 标签质地为布的标签纸禁止使用。 140 附 录 ◆ 连续纸的标签纸 附录 尺寸按连续打印纸的尺寸。 A： 12.7mm （1/2 英寸）以上 B： 2.54mm 以上 C： 2mm 以上 D： 12.7mm（1/2 英寸）以上 E： 6.35mm（1/4 英寸）以上 F： 6.35mm（1/4 英寸）以上（12.7mm 以上为佳） G： 8.46mm（1/3 英寸）以上（换行精度的保证范围为 25.4mm 以上） 141 附 录 • 标签纸和卡纸的厚度合计应为 0.2mm 以下。不过，标签纸和卡 纸各自的厚度都应为 0.1mm 以下。 • 将标签纸卷绕在直径为 27mm 的圆筒表面上时，请使用不易从 卡纸上卷缩、脱落的标签纸。 标签纸的粘贴强度 请使用符合以下条件不卷缩的标签纸。 • 请使用没有去除附着物（取下标签纸以外的粘贴纸）的标 签纸。 没有去除附着物的标签纸 附录 去除了附着物的标签纸（请不要使用） 142 附 录 • 标签和卡纸应使用优质纸。 • 在 φ27 的圆筒上 180°卷绕时，应使用不易从卡纸上脱离的标签。另外， 请使用在打印和进纸过程中标签不会脱离的打印纸。 • 标签的卡纸，请尽可能使用柔软的质地。 • 标签纸和卡纸的厚度合计应为 0.2mm 以下。不过，标签纸和卡纸各自的 厚度都应为 0.1mm 以下。 • 请不要去除标签附着物。 • 请以无角的一面作为送纸方向。 • 裁剪 • 裁剪仅对标签（表面基纸）实施。 • 卡纸和标签纸的线孔一样，保留两端 1～2mm 不作为裁剪部。 • 标签上部的左右角附近均保留 0.5～1mm 左右的未切断部分。 附录 143 附 录 ● 送货单 打印纸尺寸以及打印范围按连续打印纸及单页纸打印纸的规格。 此处所说的送货单是指 5P～13P 的复写单、0.3～0.78mm 的发票。 此外，关于复写能力、打印精度，由于受打印纸厚度、内页的质量（厚度等）影响，因此不属 保证范围。 另外，请勿使用厚薄不均的发票以免造成打印油污或倾斜。 ● 再生纸 • 由于再生纸容易出现纸粉，因此应缩短清扫周期。 • 由于再生纸易受潮湿影响，因此请不要在湿度大的环境中使用。 附录 144 附 录 ●打印规格 ◆打印纸的起始位置 自动送纸时打印纸上端至第一行中心的位置精度。 • 打印行倾斜时除外 • 打印纸设置正确 ◆打印行倾斜 ܈ 附录 • 打印纸设置正确 ◆换行精度 ◆纵线偏离 ◆连续复写纸的层间偏差 • 5 张复写纸中第 1 页和第 5 页的打印偏差为 2mm 以下 • 符合打印纸规格使之兼顾的方法 145 附 录 GB18030-2005 文字编码表 (1) 半角文字编码表 High Nible Low Nible 00H 10H 20H 30H 40H 50H 60H 70H 附录 00H NUL DLE SP 0 @ P ‘ p 01H SOH DC1 ! 1 A Q a q ” # $ % & ’ ( ) * + , . / 2 3 4 5 6 7 8 9 : ; < = > ? B C D E F G H I J K L M N O R S T U V W X Y Z [ \ ] ^ _ b c d e f g h i j k l m n o r s t u v w x y z { | } ~ DEL 02H 03H 04H 05H 06H 07H 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH STX ETX EOT ENQ ACK BEL BS HT LF VT FF CR SO SI DC2 DC3 DC4 NAK SYN ETB CAN EM SUB ESC FS GS RS US 80H 90H A0H B0H C0H D0H E0H F0H EURO 作为汉字 2 位次的第 1 位处理。 • 00H～1FH 编码作为功能码处理。忽略未定义的功能码。 • 20H～7EH 编码作为字符码处理，打印字符。 • 7FH 编码作为 DEL 命令处理（ESC/PK 模式时）。 • 80H 编码打印 EURO 文字。 • 81H～FFH 编码作为 2 位编码的第 1 位处理。（请参照下页） 146 附 录 (2) 全角文字编码表 第2位 00H 30H 3AH 2FH 39H 3FH 40H 7EH 7FH 80H A0H A1H C7H C8H FEH FFH 81H 双字 3 区 A0H A1H A7H A8H ＊ 1 ＊ 1 双字 3 区 双字用户 3 区 〔舍弃〕 双字用户 3 区 双字 5 区 双字 5 区 〔舍弃〕 ＊ 2 A9H AAH 第1位 AFH B0H 双字 1 区 双字用户 1 区 〔舍弃〕 舍弃 SP 双字 2 区 附录 双字 4 区 双字 4 区 F7H F8H F9H 双字用户 2 区〔外文登录〕 双字用户 2 区 〔舍弃〕 FEH FFH ＊ 1∶接受和舍弃。 ＊ 2∶4 位文字的第 1 位、第 2 位。 • • 接收 部分的未定义部分与第 1 位、第 2 位（2 位单位）一起舍弃。 部分的有效文字编码信号时，打印全角空格。 • 接收有效文字编码范围的未定义编码时，打印空格。 • 黑体文字在文字 2 区内有效。 147 附 录 ANK 字符代码表 ●ASCII字符集表 Graphics(ESC/PK) 附录 ●ASCII字符集表 Italics(ESC/PK) 148 附 录 ●国际字符集 附录 可用国际字符命令指定更换上表中代码对应的打印文字。 149 附 录 控制命令一览表（ESC/PK 模式） 控制命令的功能表示具有代表性的功能。 数值以 16 进制表示。
