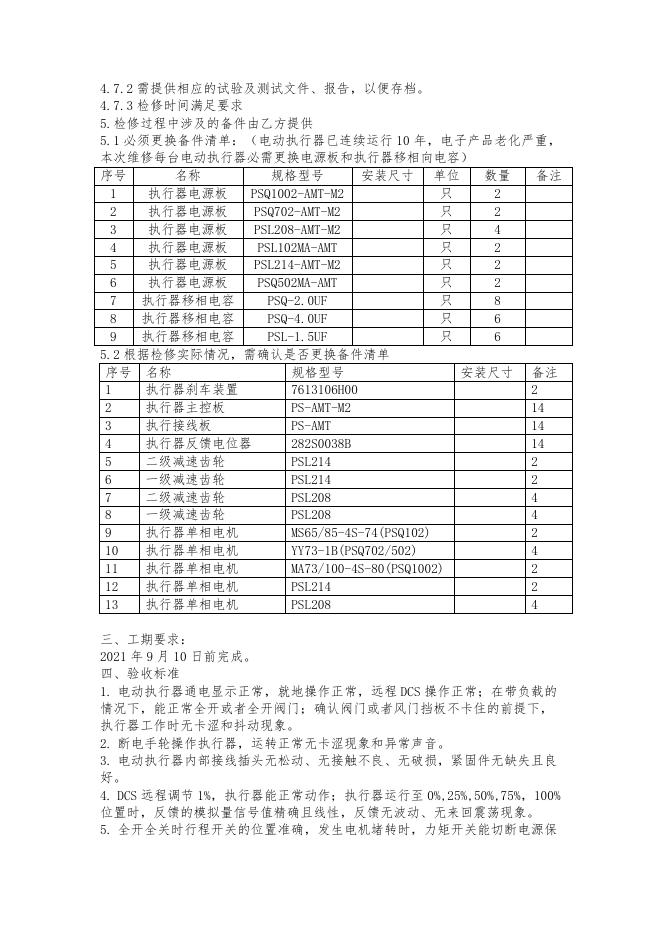

热电 1#炉电动执行器检修方案 一、运输要求 序号 类别 具体填写要求 1 甲方负责□ 2 乙方负责□ 负责固定，运输，不能磕碰造成损坏 二、检修方案 1.项目名称 热电 1#炉电动执行器检修方案（技改项目：JGN-2021-06-2） 2.维修设备数量、名称、技术参数、安装位置 序号 位号 用途 厂家 型号 电压 1 06CV01A 1#锅炉一次热风调门左 SCHIEB 西贝 PSQ1002MA-AMT AC220V 数量 1 2 06CV02A 1#锅炉一次热风调门右 SCHIEB 西贝 PSQ1002MA-AMT AC220V 1 3 06CV03A 1#锅炉混合风调门左 SCHIEB 西贝 PSQ502MA-AMT AC220V 1 4 06CV04A 1#锅炉混合风调门右 SCHIEB 西贝 PSQ502MA-AMT AC220V 1 5 06CV05A 1#锅炉燃烧风调门左 SCHIEB 西贝 PSQ702MA-AMT AC220V 1 6 06CV06A 1#锅炉燃烧风调门右 SCHIEB 西贝 PSQ702MA-AMT AC220V 1 7 01LV01A 1#锅炉一次风机液偶阀门 SCHIEB 西贝 PSL214MA-AMT AC220V 1 8 02TV06A 1#锅炉主给水旁路调门 SCHIEB 西贝 PSL214MA-AMT AC220V 1 9 02TV06A 1#锅炉右一级减温水调门 SCHIEB 西贝 PSL208MA-AMT AC220V 1 10 02TV08A 1#锅炉左一级减温水调门 SCHIEB 西贝 PSL208MA-AMT AC220V 1 11 02TV10A 1#锅炉右二级减温水调门 SCHIEB 西贝 PSL208MA-AMT AC220V 1 12 02TV12A 1#锅炉左二级减温水调门 SCHIEB 西贝 PSL208MA-AMT AC220V 1 13 11FV02A 1#锅炉一次风机液偶阀门 SCHIEB 西贝 PSL102MA-AMT AC220V 1 14 12FV02A 1#锅炉二次风机液偶阀门 SCHIEB 西贝 PSL102MA-AMT AC220V 1 3.故障情况说明 热电 1#锅炉电动执行器长时间运行出现输出转矩变小，传动齿轮磨损，电子元 器件品质下降导致调节失控。 4.检修要求 4.1 厂家派技术人员过来指导拆卸以及安装、调试，调门返厂维修。 4.2 拆检测试逻辑电路板，电机，反馈电位器，行程、力矩开关，更换检测不 合格的部件，并重新检测，测试需要有详细记录。 4.3 检查各级齿轮、轴承，清洗或更换。 4.4 更换备件为西贝原厂备件，而且备件的生产日期在 2019 年 6 月之后。 4.5 加注润滑油脂。 4.6 更换的电源板和移相电容应是全新官方正品（西贝），提供合格证及产品 编码，并一一对应电动执行器编码；得到电仪厂确认后更换备件，将原损坏备 件做好标识后归还给电仪厂，并做好标记，记录更换原因。 4.7 保养方案及要求 4.7.1 检修过程中需要拍照或视频，作为检修资料。 4.7.2 需提供相应的试验及测试文件、报告，以便存档。 4.7.3 检修时间满足要求 5.检修过程中涉及的备件由乙方提供 5.1 必须更换备件清单：（电动执行器已连续运行 10 年，电子产品老化严重， 本次维修每台电动执行器必需更换电源板和执行器移相向电容） 序号 名称 规格型号 安装尺寸 单位 数量 备注 1 执行器电源板 PSQ1002-AMT-M2 只 2 2 执行器电源板 PSQ702-AMT-M2 只 2 3 执行器电源板 PSL208-AMT-M2 只 4 4 执行器电源板 PSL102MA-AMT 只 2 5 执行器电源板 PSL214-AMT-M2 只 2 6 执行器电源板 PSQ502MA-AMT 只 2 7 执行器移相电容 PSQ-2.0UF 只 8 8 执行器移相电容 PSQ-4.0UF 只 6 9 执行器移相电容 PSL-1.5UF 只 6 5.2 根据检修实际情况，需确认是否更换备件清单 序号 名称 规格型号 安装尺寸 备注 1 执行器刹车装置 7613106H00 2 2 执行器主控板 PS-AMT-M2 14 3 执行接线板 PS-AMT 14 4 执行器反馈电位器 282S0038B 14 5 二级减速齿轮 PSL214 2 6 一级减速齿轮 PSL214 2 7 二级减速齿轮 PSL208 4 8 一级减速齿轮 PSL208 4 9 执行器单相电机 MS65/85-4S-74(PSQ102) 2 10 执行器单相电机 YY73-1B(PSQ702/502) 4 11 执行器单相电机 MA73/100-4S-80(PSQ1002) 2 12 执行器单相电机 PSL214 2 13 执行器单相电机 PSL208 4 三、工期要求： 2021 年 9 月 10 日前完成。 四、验收标准 1. 电动执行器通电显示正常，就地操作正常，远程 DCS 操作正常；在带负载的 情况下，能正常全开或者全开阀门；确认阀门或者风门挡板不卡住的前提下， 执行器工作时无卡涩和抖动现象。 2. 断电手轮操作执行器，运转正常无卡涩现象和异常声音。 3. 电动执行器内部接线插头无松动、无接触不良、无破损，紧固件无缺失且良 好。 4. DCS 远程调节 1%，执行器能正常动作；执行器运行至 0%,25%,50%,75%，100% 位置时，反馈的模拟量信号值精确且线性，反馈无波动、无来回震荡现象。 5. 全开全关时行程开关的位置准确，发生电机堵转时，力矩开关能切断电源保 护阀门或者电动执行器。 6. 每台电动执行器的维保有完整的检修报告，报告内容必须对每个要求检测的 环节作出判定，并有照片或视频文件佐证，有相关负责人员签字和质检合章。 五、质保要求 维保后，电动执行机构正常使用时间不少于 10000 小时。 六、维修单位资质 本次维保厂家必须维修过西贝电动执行机构，且能提供证明。
