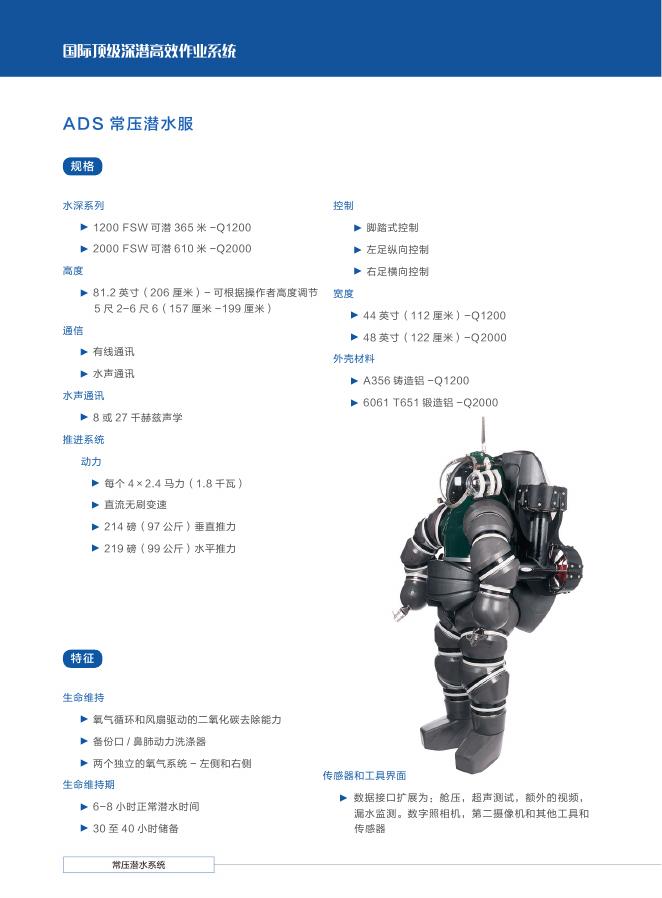

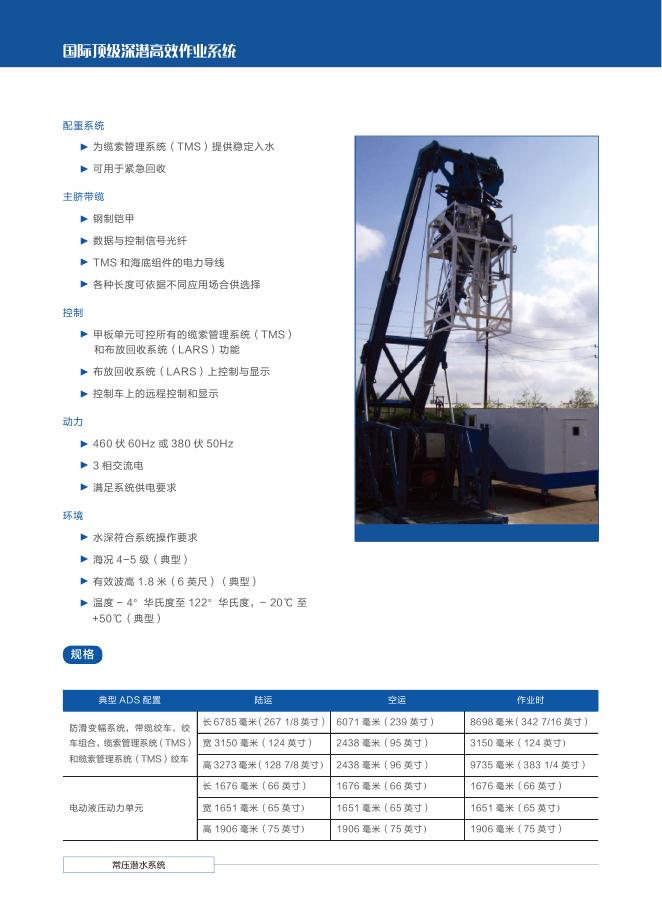

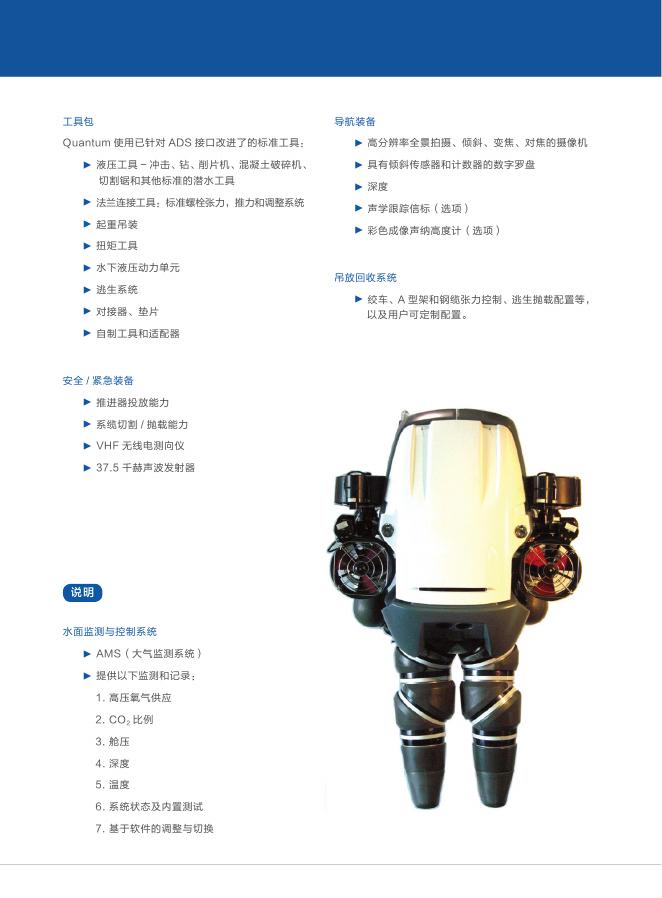

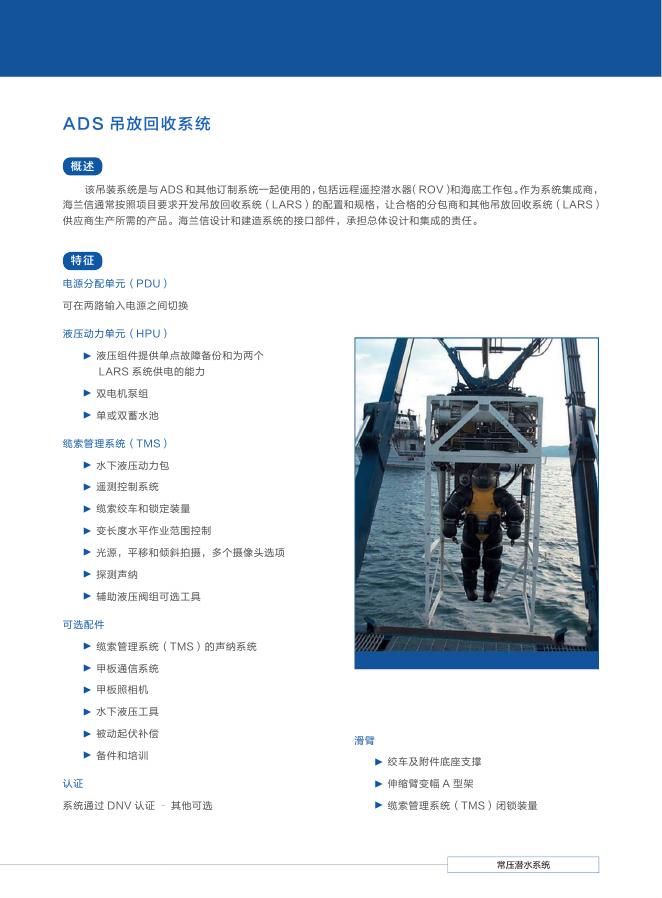

国际顶级深潜高效作业系统 A DS 常 压潜水服 规格 水深系列 控制 ▲ 81.2 英寸（206 厘米）- 可根据操作者高度调节 水声通讯 48 英寸（122 厘米）-Q 2000 外壳材料 A356 铸造铝 -Q1200 ▲ ▲ 水声通讯 44 英寸（112 厘米）-Q1200 ▲ ▲ 有线通讯 宽度 ▲ 通信 右足横向控制 ▲ 5 尺 2-6 尺 6（157 厘米 -199 厘米） 左足纵向控制 ▲ 高度 脚踏式控制 ▲ ▲ 2000 FSW 可潜 610 米 -Q2000 ▲ ▲ 1200 FSW 可潜 365 米 -Q1200 6061 T651 锻造铝 -Q2000 ▲ 8 或 27 千赫兹声学 推进系统 动力 ▲ 每个 4×2.4 马力（1.8 千瓦） ▲ 直流无刷变速 ▲ 214 磅（97 公斤）垂直推力 ▲ 219 磅（99 公斤）水平推力 特征 生命维持 ▲ 氧气循环和风扇驱动的二氧化碳去除能力 ▲ 备份口 / 鼻肺动力洗涤器 ▲ 两个独立的氧气系统 - 左侧和右侧 生命维持期 ▲ 30 至 40 小时储备 ▲ ▲ 6-8 小时正常潜水时间 传感器和工具界面 数据接口扩展为：舱压，超声测试，额外的视频， 漏水监测。数字照相机，第二摄像机和其他工具和 传感器 导航装备 工具包 ▲ 水下液压动力单元 ▲ 逃生系统 ▲ 对接器、垫片 ▲ 自制工具和适配器 安全 / 紧急装备 ▲ 推进器投放能力 ▲ 系缆切割 / 抛载能力 ▲ VHF 无线电测向仪 ▲ 37.5 千赫声波发射器 说明 水面监测与控制系统 ▲ AMS（大气监测系统） ▲ 提供以下监测和记录： 1. 高压氧气供应 2. CO 2 比例 3. 舱压 4. 深度 5. 温度 6. 系统状态及内置测试 7. 基于软件的调整与切换 彩色成像声纳高度计（选项） 吊放回收系统 ▲ ▲ 扭矩工具 声学跟踪信标（选项） ▲ ▲ 起重吊装 深度 ▲ ▲ 法兰连接工具：标准螺栓张力，推力和调整系统 具有倾斜传感器和计数器的数字罗盘 ▲ 切割锯和其他标准的潜水工具 高分辨率全景拍摄、倾斜、变焦、对焦的摄像机 ▲ ▲ 液压工具 - 冲击、钻、削片机、混凝土破碎机、 ▲ Quantum 使用已针对 ADS 接口改进了的标准工具： 绞车、A 型架和钢缆张力控制、逃生抛载配置等， 以及用户可定制配置。 A DS 吊 放回收系统 概述 该吊装系统是与 ADS 和其他订制系统一起使用的，包括远程遥控潜水器（ROV）和海底工作包。作为系统集成商， 海兰信通常按照项目要求开发吊放回收系统（LARS）的配置和规格，让合格的分包商和其他吊放回收系统（LARS） 供应商生产所需的产品。海兰信设计和建造系统的接口部件，承担总体设计和集成的责任。 特征 电源分配单元（PDU） 可在两路输入电源之间切换 液压动力单元（HPU） ▲ 液压组件提供单点故障备份和为两个 LARS 系统供电的能力 ▲ 双电机泵组 ▲ 单或双蓄水池 缆索管理系统（TMS） ▲ 水下液压动力包 ▲ 遥测控制系统 ▲ 缆索绞车和锁定装量 ▲ 变长度水平作业范围控制 ▲ 光源，平移和倾斜拍摄，多个摄像头选项 ▲ 探测声纳 ▲ 辅助液压阀组可选工具 可选配件 ▲ 水下液压工具 ▲ 被动起伏补偿 ▲ 备件和培训 认证 系统通过 DNV 认证 – 其他可选 滑臂 绞车及附件底座支撑 伸缩臂变幅 A 型架 ▲ ▲ 甲板照相机 ▲ ▲ 甲板通信系统 ▲ ▲ 缆索管理系统（TMS）的声纳系统 缆索管理系统（TMS）闭锁装量 国际顶级深潜高效作业系统 配重系统 ▲ 为缆索管理系统（TMS）提供稳定入水 ▲ 可用于紧急回收 主脐带缆 ▲ 钢制铠甲 ▲ 数据与控制信号光纤 ▲ TMS 和海底组件的电力导线 ▲ 各种长度可依据不同应用场合供选择 控制 ▲ 甲板单元可控所有的缆索管理系统（TMS） 和布放回收系统（LARS）功能 ▲ 布放回收系统（LARS）上控制与显示 ▲ 控制车上的远程控制和显示 动力 ▲ 460 伏 60Hz 或 380 伏 50Hz ▲ 3 相交流电 ▲ 满足系统供电要求 环境 ▲ 水深符合系统操作要求 ▲ 海况 4-5 级（典型） ▲ 有效波高 1.8 米（6 英尺）（典型） ▲ 温度 - 4°华氏度至 122°华氏度，- 20℃ 至 +50℃（典型） 规格 典型 ADS 配置 防滑变幅系统，带缆绞车，绞 陆运 长 6785 毫米（267 1/8 英寸） 6071 毫米（239 英寸） 车组合，缆索管理系统（TMS） 宽 3150 毫米（124 英寸） 和缆索管理系统（TMS）绞车 电动液压动力单元 空运 2438 毫米（95 英寸） 作业时 8698 毫米（342 7/16 英寸） 3150 毫米（124 英寸） 高 3273 毫米（128 7/8 英寸） 2438 毫米（96 英寸） 9735 毫米（383 1/4 英寸） 长 1676 毫米（66 英寸） 1676 毫米（66 英寸） 1676 毫米（66 英寸） 宽 1651 毫米（65 英寸） 1651 毫米（65 英寸） 1651 毫米（65 英寸） 高 1906 毫米（75 英寸） 1906 毫米（75 英寸） 1906 毫米（75 英寸）
