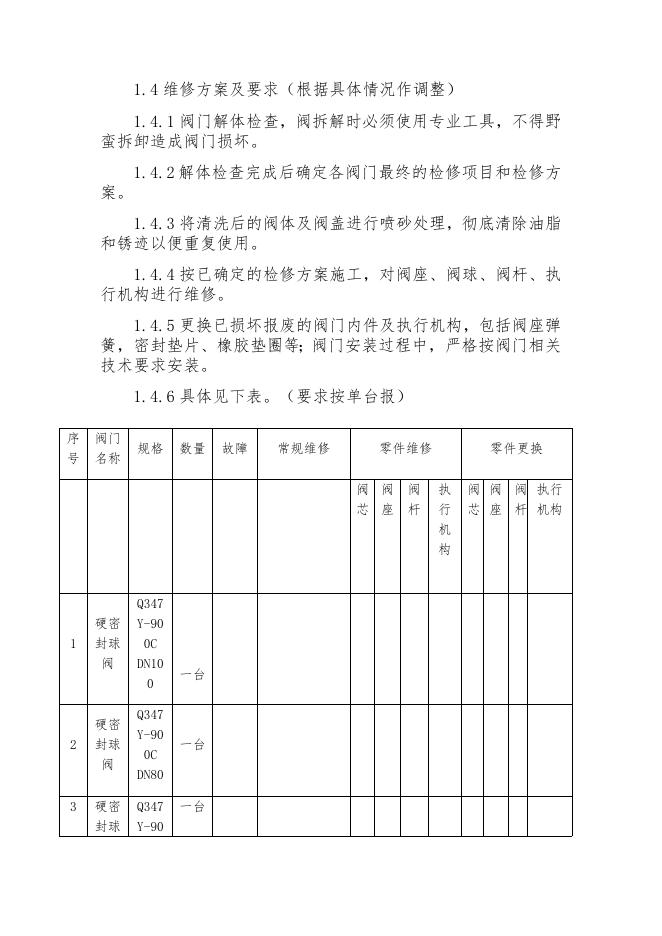

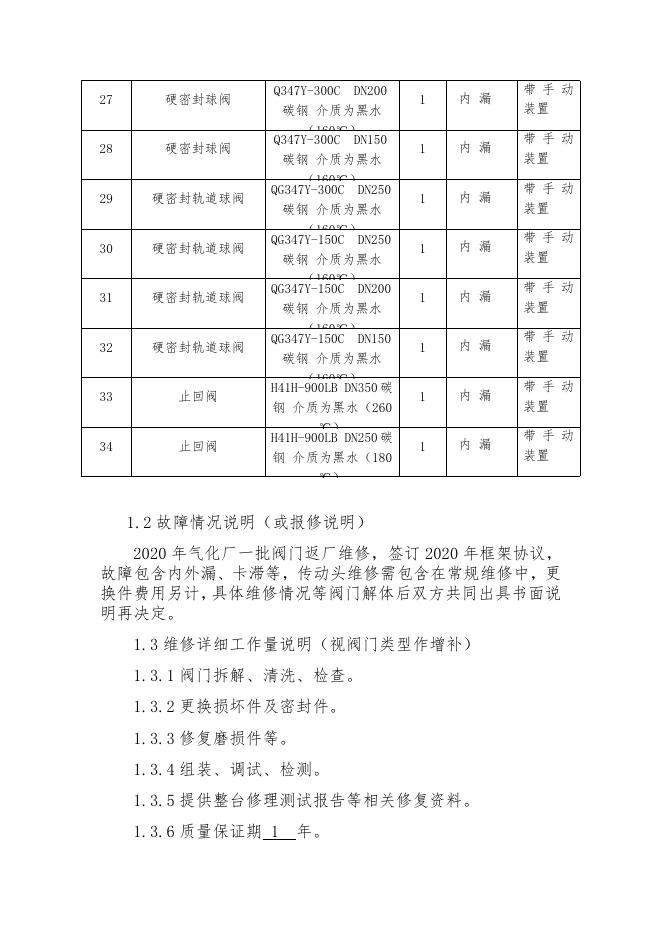

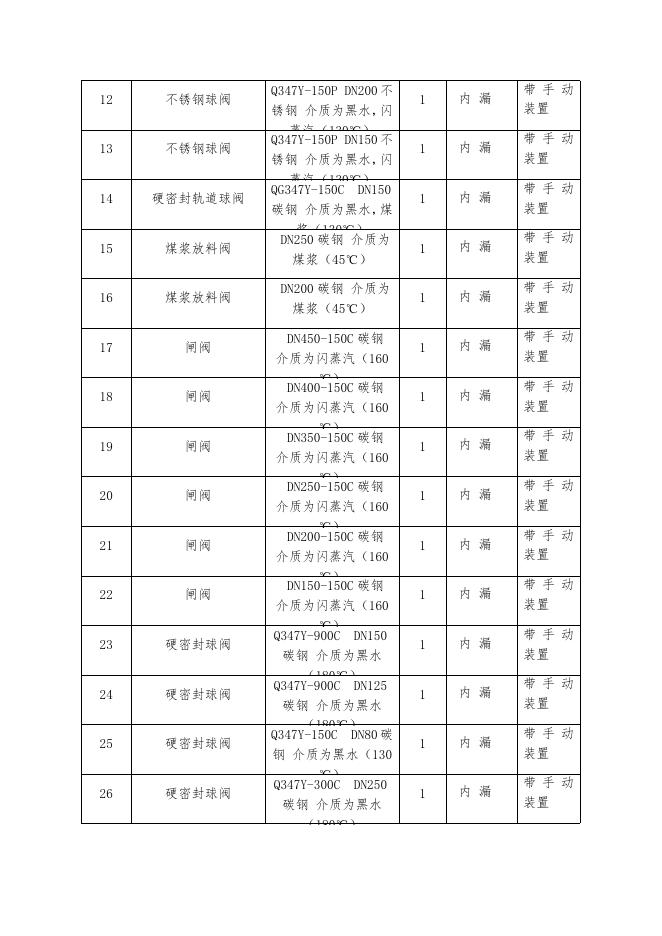

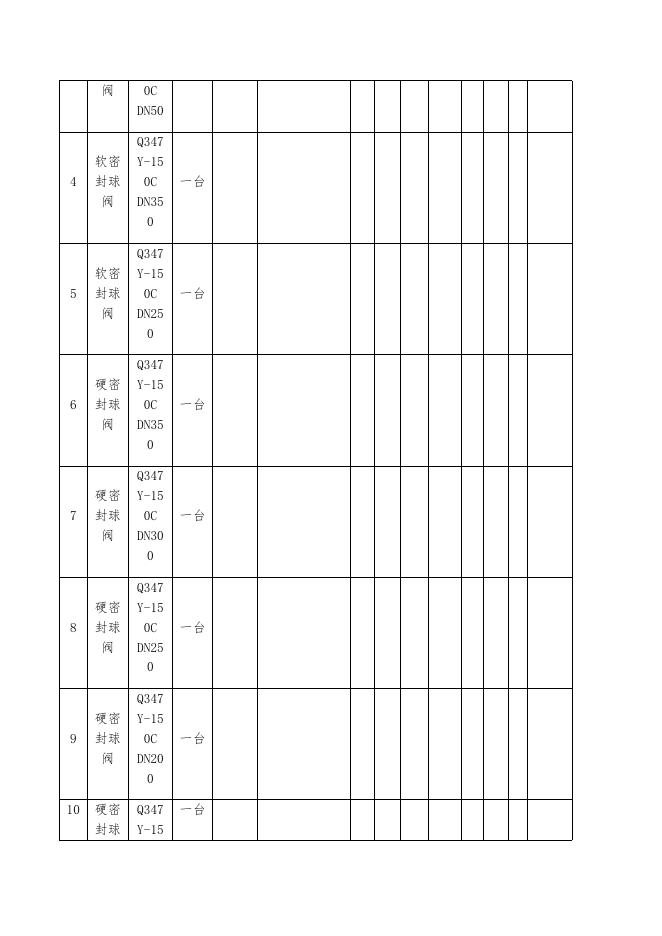

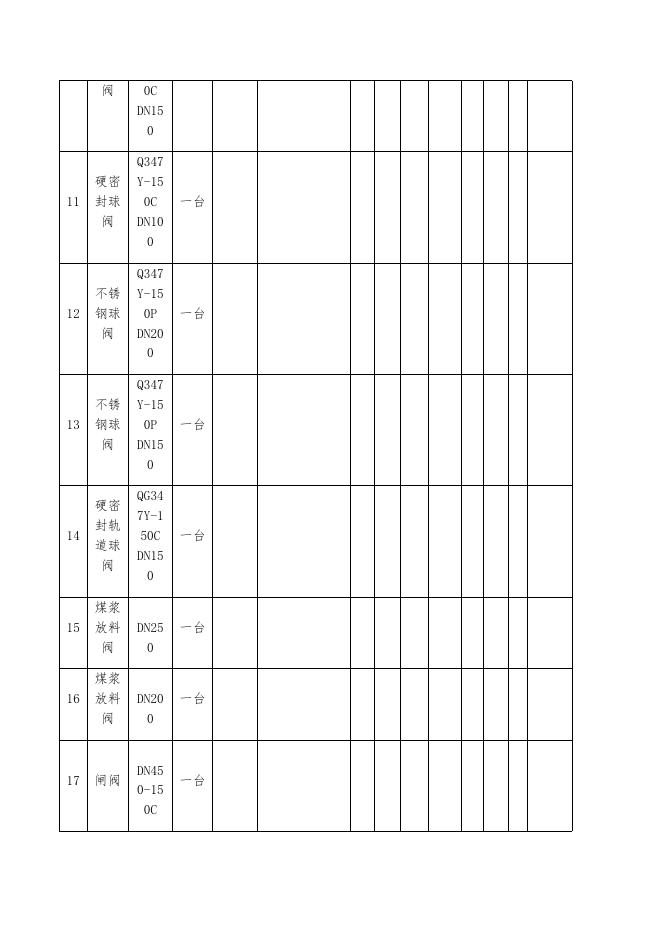

气化厂普通阀门年度返厂维修方案 一、项目名称 气化厂普通阀门年度返厂维修 二、情况说明 1.1 维修设备技术参数 序号 产品名称 1 硬密封球阀 2 硬密封球阀 3 硬密封球阀 4 软密封球阀 5 软密封球阀 6 硬密封球阀 7 硬密封球阀 8 硬密封球阀 9 硬密封球阀 10 硬密封球阀 11 硬密封球阀 规格 Q947Y-900C DN100 碳钢 介质为黑水， 煤浆（160℃） Q347Y-900C DN80 碳 钢 介质为黑水，煤浆 （160℃） Q347Y-900C DN50 碳 钢 介质为黑水（160 ℃） Q347Y-150C DN350 碳钢 介质为黑水 （100℃） Q347Y-150C DN250 碳钢 介质为黑水 （100℃） Q347Y-150C DN350 碳钢 介质为黑水，煤 浆（130℃） Q347Y-150C DN300 碳钢 介质为黑水，煤 浆（130℃） Q347Y-150C DN250 碳钢 介质为黑水，煤 浆（130℃） Q347Y-150C DN200 碳钢 介质为黑水，煤 浆（130℃） Q347Y-150C DN150 碳钢 介质为黑水，煤 浆（130℃） Q347Y-150C DN100 碳钢 介质为黑水 （130℃） 数量 问题描述 备注 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 电 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 12 不锈钢球阀 13 不锈钢球阀 14 硬密封轨道球阀 15 煤浆放料阀 16 煤浆放料阀 17 闸阀 18 闸阀 19 闸阀 20 闸阀 21 闸阀 22 闸阀 23 硬密封球阀 24 硬密封球阀 25 硬密封球阀 26 硬密封球阀 Q347Y-150P DN200 不 锈钢 介质为黑水，闪 蒸汽（130℃） Q347Y-150P DN150 不 锈钢 介质为黑水，闪 蒸汽（130℃） QG347Y-150C DN150 碳钢 介质为黑水，煤 浆（130℃） DN250 碳钢 介质为 煤浆（45℃） DN200 碳钢 介质为 煤浆（45℃） DN450-150C 碳钢 介质为闪蒸汽（160 ℃） DN400-150C 碳钢 介质为闪蒸汽（160 ℃） DN350-150C 碳钢 介质为闪蒸汽（160 ℃） DN250-150C 碳钢 介质为闪蒸汽（160 ℃） DN200-150C 碳钢 介质为闪蒸汽（160 ℃） DN150-150C 碳钢 介质为闪蒸汽（160 ℃） Q347Y-900C DN150 碳钢 介质为黑水 （180℃） Q347Y-900C DN125 碳钢 介质为黑水 （180℃） Q347Y-150C DN80 碳 钢 介质为黑水（130 ℃） Q347Y-300C DN250 碳钢 介质为黑水 （180℃） 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 27 硬密封球阀 28 硬密封球阀 29 硬密封轨道球阀 30 硬密封轨道球阀 31 硬密封轨道球阀 32 硬密封轨道球阀 33 止回阀 34 止回阀 Q347Y-300C DN200 碳钢 介质为黑水 （160℃） Q347Y-300C DN150 碳钢 介质为黑水 （160℃） QG347Y-300C DN250 碳钢 介质为黑水 （160℃） QG347Y-150C DN250 碳钢 介质为黑水 （160℃） QG347Y-150C DN200 碳钢 介质为黑水 （160℃） QG347Y-150C DN150 碳钢 介质为黑水 （160℃） H41H-900LB DN350 碳 钢 介质为黑水（260 ℃） H41H-900LB DN250 碳 钢 介质为黑水（180 ℃） 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1 内 漏 带 手 动 装置 1.2 故障情况说明（或报修说明） 2020 年气化厂一批阀门返厂维修，签订 2020 年框架协议， 故障包含内外漏、卡滞等，传动头维修需包含在常规维修中，更 换件费用另计，具体维修情况等阀门解体后双方共同出具书面说 明再决定。 1.3 维修详细工作量说明（视阀门类型作增补） 1.3.1 阀门拆解、清洗、检查。 1.3.2 更换损坏件及密封件。 1.3.3 修复磨损件等。 1.3.4 组装、调试、检测。 1.3.5 提供整台修理测试报告等相关修复资料。 1.3.6 质量保证期 1 年。 1.4 维修方案及要求（根据具体情况作调整） 1.4.1 阀门解体检查，阀拆解时必须使用专业工具，不得野 蛮拆卸造成阀门损坏。 1.4.2 解体检查完成后确定各阀门最终的检修项目和检修方 案。 1.4.3 将清洗后的阀体及阀盖进行喷砂处理，彻底清除油脂 和锈迹以便重复使用。 1.4.4 按已确定的检修方案施工，对阀座、阀球、阀杆、执 行机构进行维修。 1.4.5 更换已损坏报废的阀门内件及执行机构，包括阀座弹 簧，密封垫片、橡胶垫圈等；阀门安装过程中，严格按阀门相关 技术要求安装。 1.4.6 具体见下表。（要求按单台报） 序 号 阀门 名称 规格 数量 故障 常规维修 零件维修 阀 阀 芯 座 1 2 3 硬密 封球 阀 Q347 Y-90 0C DN10 0 硬密 封球 阀 Q347 Y-90 0C DN80 硬密 封球 Q347 Y-90 一台 一台 一台 阀 杆 零件更换 执 行 机 构 阀 阀 阀 执行 芯 座 杆 机构 阀 4 5 6 7 8 9 10 0C DN50 软密 封球 阀 Q347 Y-15 0C DN35 0 一台 软密 封球 阀 Q347 Y-15 0C DN25 0 一台 硬密 封球 阀 Q347 Y-15 0C DN35 0 一台 硬密 封球 阀 Q347 Y-15 0C DN30 0 一台 硬密 封球 阀 Q347 Y-15 0C DN25 0 一台 硬密 封球 阀 Q347 Y-15 0C DN20 0 一台 硬密 封球 Q347 Y-15 一台 阀 0C DN15 0 硬密 封球 阀 Q347 Y-15 0C DN10 0 一台 不锈 钢球 阀 Q347 Y-15 0P DN20 0 一台 13 不锈 钢球 阀 Q347 Y-15 0P DN15 0 一台 14 硬密 封轨 道球 阀 QG34 7Y-1 50C DN15 0 一台 15 煤浆 放料 阀 DN25 0 一台 16 煤浆 放料 阀 DN20 0 一台 17 闸阀 11 12 DN45 0-15 0C 一台 18 闸阀 19 闸阀 20 闸阀 21 闸阀 22 闸阀 DN40 0-15 0C DN35 0-15 0C DN25 0-15 0C DN20 0-15 0C DN15 0-15 0C 一台 一台 一台 一台 一台 硬密 封球 阀 Q347 Y-90 0C DN15 0 一台 24 硬密 封球 阀 Q347 Y-90 0C DN12 5 一台 25 硬密 封球 阀 Q347 Y-15 0C DN80 一台 23 硬密 封球 阀 Q347 Y-30 0C DN25 0 一台 硬密 封球 阀 Q347 Y-30 0C DN20 0 一台 28 硬密 封球 阀 Q347 Y-30 0C DN15 0 一台 29 硬密 封轨 道球 阀 QG34 7Y-3 00C DN25 0 一台 30 硬密 封轨 道球 阀 QG34 7Y-1 50C DN25 0 一台 31 硬密 封轨 道球 阀 QG34 7Y-1 50C DN20 0 一台 硬密 封轨 道球 阀 QG34 7Y-1 50C DN15 26 27 32 一台 0 33 34 止回 阀 H41H -900 LB DN35 0 一台 止回 阀 H41H -900 LB DN25 0 一台 合计 注：常规维修包括含运输、解体、清洗、检查、现场研磨阀体密 封面、研磨阀板密封面、更换配件、装调、试验、油漆、税等。 视情况作调整。 不在报价范围内的备件由报价方承担。 1.5 工期要求 合同签订后分批执行，每批阀门在到达乙方后 完成维修并试验合格送至现场。 20 天内 1.6 技术要求及验收标准 阀门在组装完成后要逐一测试、验收。试压按标准 PAI598 执行。试压合格出具相应维修报告。测试合格的阀门经防锈处理， 在阀门明显处贴阀门厂家的维修标签牌，出厂；修复后的阀门质 量保证期不少于 1 年。 1.7 可来我公司了解情况。 1.8 安全注意事项 为避免阀门在运输过程中出现碰撞，修理单位在运输过程中应 固定牢靠，确保运输过程中不会受到外力损伤，对阀门密封面进 行保护，防止密封面损坏及异物进入。配合装卸的叉车由气化厂 负责。
