恒东HHD-LJK200零序电流互感器使用说明书

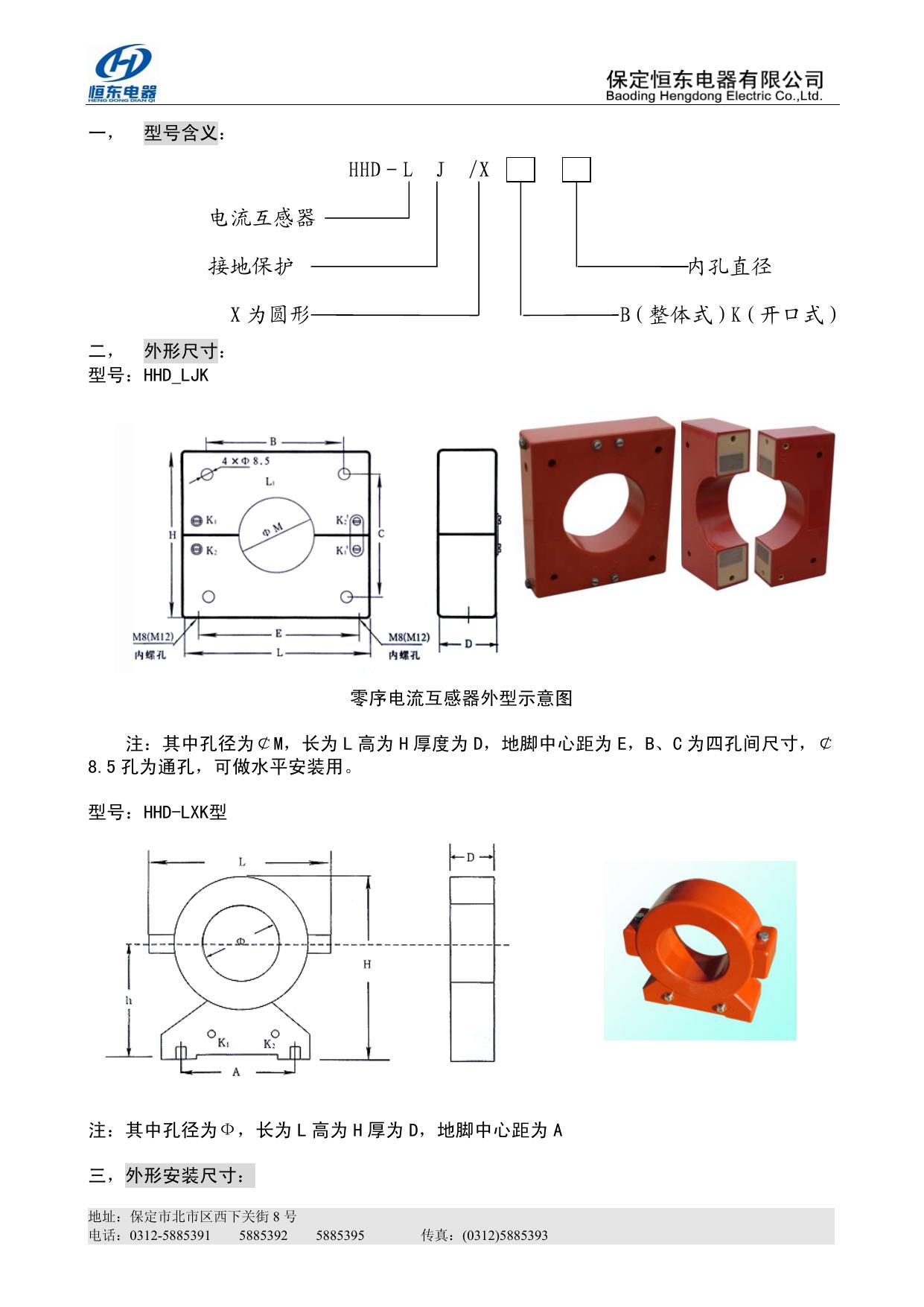

零 序 电 流 互 感 器 使 用 说 明 书 保定恒东电器有限公司 一， 型号含义： HHD－L J /X 电流互感器 接地保护 内孔直径 X 为圆形 B（整体式）K（开口式） 二， 外形尺寸： 型号：HHD_LJK 零序电流互感器外型示意图 注：其中孔径为￠M，长为 L 高为 H 厚度为 D，地脚中心距为 E，B、C 为四孔间尺寸，￠ 8.5 孔为通孔，可做水平安装用。 型号：HHD-LXK型 注：其中孔径为Ф，长为 L 高为 H 厚为 D，地脚中心距为 A 三，外形安装尺寸： 地址：保定市北市区西下关街 8 号 电话：0312-5885391 5885392 5885395 传真：(0312)5885393 HHD－LJK 系列外形安装尺寸 外形尺寸 HHD-LJK80 HHD-LJK100 HHD-LJK120 直径 80 100 120 L 196 216 H 165 D HHD-LJK140 HHD-LJK160 HHD-LJK180 HHD-LJK200 HHD-LJK240 HHD-LJK260 140 160 180 200 240 260 236 300 300 300 386 386 386 187 205 268 268 268 344 344 344 49 54 59 81 81 81 82 82 82 E 173 193 213 270 270 270 355 355 355 B 145 158 173 217 217 217 279 279 279 C 124 138 154 179 179 179 238 238 238 地脚螺孔 M8 M8 M8 M12 M12 M12 M12 M12 M12 HHD－LXK 系列外形安装尺寸 外形尺寸 HHD-LXK40 HHD-LXK60 HHD-LXK80 HHD-LXK100 HHD-LXK120 HHD-LXK160 HHD-LXK180 HHD-LXK200 HHD-LXK300 直径 40 60 80 100 120 160 180 200 300 L 115 160 175 205 220 308 308 308 475 H 105 145 163 198 208 300 300 300 460 D 50 57 57 56.5 56 82 82 82 70 A 85 90 105 125 140 220 220 220 390 H 62 80 95 115 118 165 165 165 263 地脚螺孔 M6 M10 M10 M10 M10 M10 M10 M10 M12 三， HHD-LJK 系列： 常用变比（特殊变比根据客户要求设计制作） 型号 额定电流比(A) HHD-LJB80-260(整体式) HHD-LJK80-260(开口式) HHD-LXK 系列： 额定容量(VA) 40/1，50/1，100/1 1 10P5 50/5 2.5 10P5 5 10P5 100/5，150/5 常用变比（特殊变比根据客户要求设计制作） 型号 额定电流比(A) HHD-LXB40-300(整体式) 40/1，50/1，75/1， HHD-LXK40-300(开口式) 100/1，150/1，350/5 四， CT 规格 准确级 额定二次负荷(Ω) 准确级 5级 1～3 现场电缆与互感器规格选择参数： Ф80 电缆截 3×50 面(m ㎡) 及以下 Ф100 3×70 Ф120 3×120 Ф140 2(3×150) 3×150 3×240 3×185 3×300 Ф160 Ф180 Ф200 2(3×185) 2(3×240) 3(3×185) 2(3×300) Ф260 Ф300 5(3X185) 5(3X240) 2(3X400) 3(3X400) 4(3×185) 3(3X300) 4(3X300) 3×95 地址：保定市北市区西下关街 8 号 电话：0312-5885391 5885392 Ф240 3(3×240) 5885395 传真：(0312)5885393
