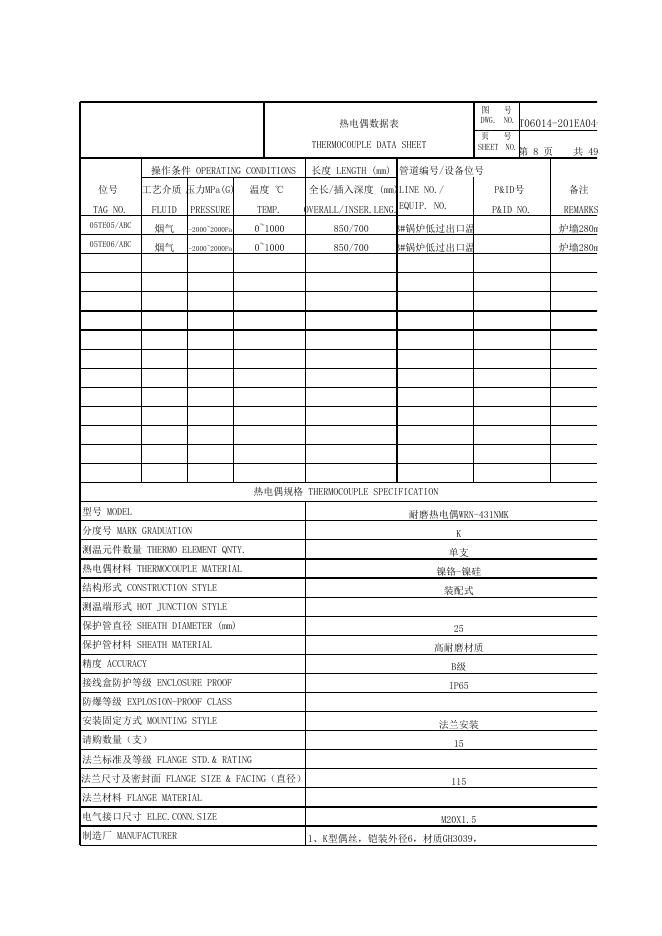

T06014-201EA04-01 热电偶数据表 THERMOCOUPLE DATA SHEET 操作条件 OPERATING CONDITIONS 位号 工艺介质 压力MPa(G) 第 8 页 共 49 页 长度 LENGTH (mm) 管道编号/设备位号 温度 ℃ 全长/插入深度 (mm)LINE NO./ P&ID号 备注 OVERALL/INSER.LENG. EQUIP. NO. P&ID NO. REMARKS TAG NO. FLUID PRESSURE TEMP. 05TE01/ABC 烟气 -2000~2000Pa 0~1000 950/800 1~3#锅炉高过进口温度右 炉墙280mm 05TE02/ABC 烟气 -2000~2000Pa 0~1000 950/800 1~3#锅炉高过进口温度左 炉墙280mm 热电偶规格 THERMOCOUPLE SPECIFICATION 型号 MODEL 分度号 MARK GRADUATION 耐磨热电偶WRN-431NMK K 测温元件数量 THERMO ELEMENT QNTY. 单支 热电偶材料 THERMOCOUPLE MATERIAL 镍铬-镍硅 结构形式 CONSTRUCTION STYLE 装配式 测温端形式 HOT JUNCTION STYLE 保护管直径 SHEATH DIAMETER (mm) 保护管材料 SHEATH MATERIAL 25 高耐磨材质 精度 ACCURACY B级 接线盒防护等级 ENCLOSURE PROOF IP65 防爆等级 EXPLOSION-PROOF CLASS 安装固定方式 MOUNTING STYLE 请购数量（支） 法兰安装 15 法兰标准及等级 FLANGE STD.& RATING 法兰尺寸及密封面 FLANGE SIZE & FACING（直径） 115 法兰材料 FLANGE MATERIAL 电气接口尺寸 ELEC.CONN.SIZE 制造厂 MANUFACTURER M20X1.5 备注 1、K型偶丝达，铠装外径6，材质GH3039， 2、耐磨段整体材质：镍N！：20%，铬Cr：25%，钴CO：5%，钨w3%，锰Mn1.5%，Fe 3、使用寿命不少与1年。 014-201EA04-01 8 页 共 49 页 备注 REMARKS 炉墙280mm 炉墙280mm O：5%，钨w3%，锰Mn1.5%，Fe28% 图 号 DWG. NO. T06014-201EA04-01 热电偶数据表 页 号 SHEET NO. THERMOCOUPLE DATA SHEET 操作条件 OPERATING CONDITIONS 位号 工艺介质 压力MPa(G) 第 8 页 共 49 页 长度 LENGTH (mm) 管道编号/设备位号 温度 ℃ 全长/插入深度 (mm)LINE NO./ P&ID号 备注 OVERALL/INSER.LENG. EQUIP. NO. P&ID NO. REMARKS TAG NO. FLUID PRESSURE TEMP. 05TE05/ABC 烟气 -2000~2000Pa 0~1000 850/700 1~3#锅炉低过出口温度 炉墙280mm 05TE06/ABC 烟气 -2000~2000Pa 0~1000 850/700 1~3#锅炉低过出口温度 炉墙280mm 热电偶规格 THERMOCOUPLE SPECIFICATION 型号 MODEL 分度号 MARK GRADUATION 耐磨热电偶WRN-431NMK K 测温元件数量 THERMO ELEMENT QNTY. 单支 热电偶材料 THERMOCOUPLE MATERIAL 镍铬-镍硅 结构形式 CONSTRUCTION STYLE 装配式 测温端形式 HOT JUNCTION STYLE 保护管直径 SHEATH DIAMETER (mm) 保护管材料 SHEATH MATERIAL 25 高耐磨材质 精度 ACCURACY B级 接线盒防护等级 ENCLOSURE PROOF IP65 防爆等级 EXPLOSION-PROOF CLASS 安装固定方式 MOUNTING STYLE 请购数量（支） 法兰安装 15 法兰标准及等级 FLANGE STD.& RATING 法兰尺寸及密封面 FLANGE SIZE & FACING（直径） 115 法兰材料 FLANGE MATERIAL 电气接口尺寸 ELEC.CONN.SIZE 制造厂 MANUFACTURER M20X1.5 1、K型偶丝，铠装外径6，材质GH3039， 备注 2、耐磨段整体材质：镍N！：20%，铬Cr：25%，钴CO：5%，钨w3%，锰Mn1.5%，Fe 3、使用寿命不少与1年。 014-201EA04-01 8 页 共 49 页 备注 REMARKS 炉墙280mm 炉墙280mm O：5%，钨w3%，锰Mn1.5%，Fe28%
