SR2101JR-客控RCU模块说明书 20190416.doc

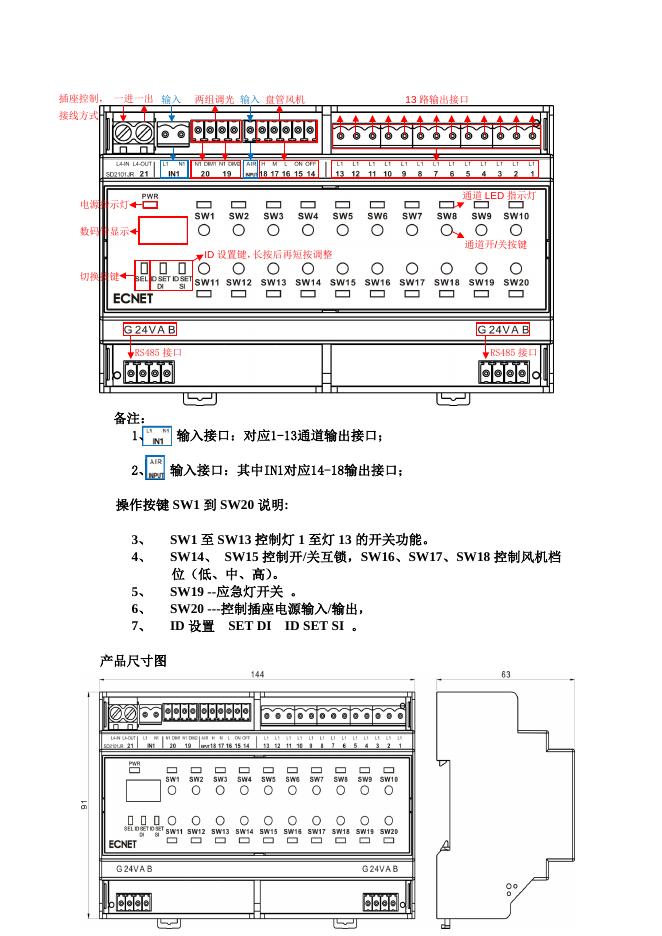

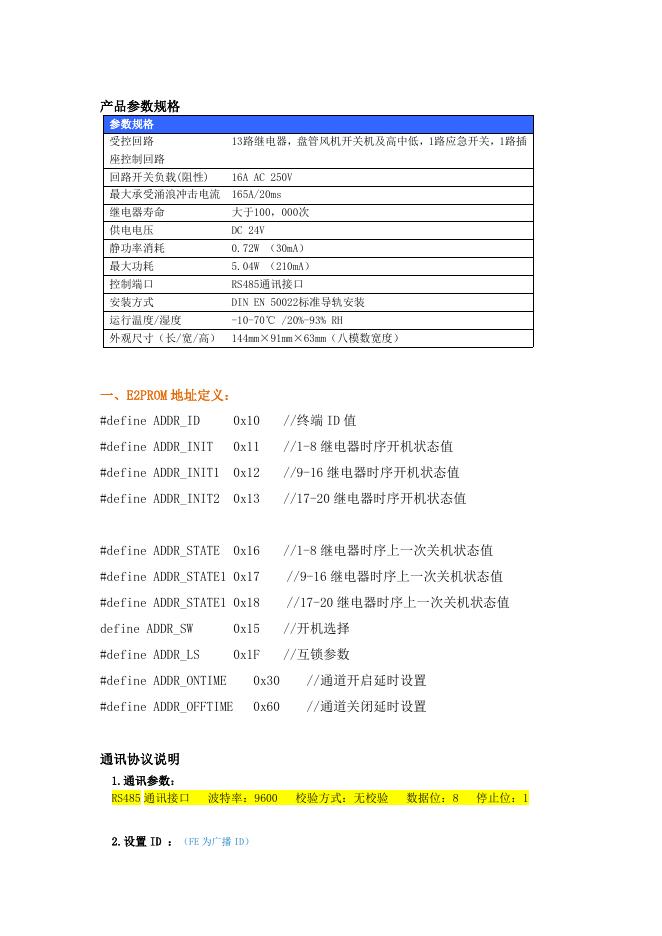

SR2101JR 使用说明书 产品实物图 产品示意图 插座控制， 一进一出 输入 两组调光 输入 盘管风机 13 路输出接口 接线方式 通道 LED 指示灯 电源指示灯 数码管显示 通道开/关按键 ID 设置键，长按后再短按调整 切换按键 RS485 接口 备注： 1、 输入接口：对应1-13通道输出接口； 2、 输入接口：其中IN1对应14-18输出接口； RS485 接口 操作按键 SW1 到 SW20 说明: 3、 4、 5、 6、 7、 产品尺寸图 SW1 至 SW13 控制灯 1 至灯 13 的开关功能。 SW14、 SW15 控制开/关互锁，SW16、SW17、SW18 控制风机档 位（低、中、高）。 SW19 --应急灯开关 。 SW20 ---控制插座电源输入/输出， ID 设置 SET DI ID SET SI 。 产品参数规格 参数规格 受控回路 13路继电器，盘管风机开关机及高中低，1路应急开关，1路插 座控制回路 回路开关负载(阻性) 16A AC 250V 最大承受涌浪冲击电流 165A/20ms 继电器寿命 大于100，000次 供电电压 DC 24V 静功率消耗 0.72W （30mA） 最大功耗 5.04W （210mA） 控制端口 RS485通讯接口 安装方式 DIN EN 50022标准导轨安装 运行温度/湿度 -10-70℃ /20%-93% RH 外观尺寸（长/宽/高） 144mm×91mm×63mm（八模数宽度） 一、E2PROM 地址定义： #define ADDR_ID 0x10 //终端 ID 值 #define ADDR_INIT 0x11 //1-8 继电器时序开机状态值 #define ADDR_INIT1 0x12 //9-16 继电器时序开机状态值 #define ADDR_INIT2 0x13 //17-20 继电器时序开机状态值 #define ADDR_STATE 0x16 //1-8 继电器时序上一次关机状态值 #define ADDR_STATE1 0x17 //9-16 继电器时序上一次关机状态值 #define ADDR_STATE1 0x18 //17-20 继电器时序上一次关机状态值 define ADDR_SW 0x15 //开机选择 #define ADDR_LS 0x1F //互锁参数 #define ADDR_ONTIME 0x30 //通道开启延时设置 #define ADDR_OFFTIME 0x60 //通道关闭延时设置 通讯协议说明 1.通讯参数： RS485 通讯接口 波特率：9600 2.设置 ID ：（FE 为广播 ID） 校验方式：无校验 数据位：8 停止位：1 起始符 命令 1 模块 ID 命令 2 数据 结束符 CA 20 FE C0 01 + 修改 ID AC 举例：模块 ID-01 改为 10 指令：CA 20 01 C0 01 10 AC 正确反馈：CA 90 FF A6 3.单端口操作: （默认无反馈，需要反馈可发码设置，下面有备注） 起始符 命令 1 模块 ID 命令 2 数据长度 端口 状态 结束符 CA 20 FE 18 02 01 01 AC 注解：FE 是广播 ID（16 进制显示）；在单独控制时按照模块数码管显示的 ID 进行操作； 端口：是指模块的开关通道（16 进制显示），21 路端口； 状态：01 是开，00 是关，02 是取反； 举例：继电器 1 端口 2 关： CA 20 01 18 02 02 00 AC 反馈指令：CA B0 01 14 01 00 01 01 01 01 01 01 01 01 01 01 01 00 00 00 00 00 00 00 AC 反馈解析：（14 指长度，后面是 20 路的端口状态 00 表示 端口关，01 表示 端口开） 备注：单控有/无反馈码设置（重启生效） （EEPROM 中 0x02 地址单元设定：内容设为 0 为不返馈，容非 0 为有返馈） 有反馈设置指令： CA 20 FE CC 04 00 02 01 FF AC 无反馈设置指令： CA 20 FE CC 04 00 02 01 00 AC 4.多端口操作: （注：有反馈情况下，只有等模块延时操作完才会发出反馈状态） 起始符 命令 1 模块 ID 命令 2 数据 结束符 CA 20 FE 19 数据长度 07 +端口有效选择字节 +端口有效选择字节 + AC 端口有效选择字节 +端口状态操作字节 +端口状态操作 字节 +端口状态操作字节 +延时参数字节 举例： 1.设备 ID01 端口 1、3、5、7、9、11、13、15、17、19 开，2、4、6、8、10、12、14、16、18、20 开； 立即执行：CA 20 01 19 07 FF FF FF 55 55 55 00 AC 反馈格式：CA B0 01 14 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 AC 14 长度位（后面是 20 路的端口状态 00 表示 端口关，01 表示 端口开） 2.设备 IDO1 端口 1-8 同时开启，端口 9-20 同时关闭；定时 10 秒钟后执行； 执行指令：CA 20 01 19 07 FF FF FF FF 00 00 4A AC 反馈格式：CA B0 01 14 01 01 01 01 01 01 01 01 00 00 00 00 00 00 00 00 00 00 00 00 AC 14 长度位（后面是 20 路的端口状态 00 表示 端口关，01 表示 端口开） 时序全开指令：CA 20 FE 19 07 FF FF FF FF FF FF 01 AC 时序全关指令：CA 20 FE 19 07 FF FF FF 00 00 00 02 AC 延时参数字节： 秒单位定时： 参 数 延时 参 数 延时 参 数 延时 参 数 延时 参 数 延时 参 数 延时 值 时间 值 时间 值 时间 值 时间 值 时间 值 时间 00 立即 4A 10 秒 54 20 秒 5E 30 秒 68 40 秒 72 50 秒 41 1秒 4B 11 秒 55 21 秒 5F 31 秒 69 41 秒 73 51 秒 42 2秒 4C 12 秒 56 22 秒 60 32 秒 6A 42 秒 74 52 秒 43 3秒 4D 13 秒 57 23 秒 61 33 秒 6B 43 秒 75 53 秒 44 4秒 4E 14 秒 58 24 秒 62 34 秒 6C 44 秒 76 54 秒 45 5秒 4F 15 秒 59 25 秒 63 35 秒 6D 45 秒 77 55 秒 46 6秒 50 16 秒 5A 26 秒 64 36 秒 6E 46 秒 78 56 秒 47 7秒 51 17 秒 5B 27 秒 65 37 秒 6F 47 秒 79 57 秒 48 8秒 52 18 秒 5C 28 秒 66 38 秒 70 48 秒 7A 58 秒 49 9秒 53 19 秒 5D 29 秒 67 39 秒 71 49 秒 7B 59 秒 分钟单位定时： 参 数 延时 参 数 延时 参 数 延时 参 数 延时 参 数 延时 参 数 延时 值 时间 值 时间 值 时间 值 时间 值 时间 值 时间 80 立即 8A 10 分 94 20 分 9E 30 分 A8 40 分 B2 50 分 81 1分 8B 11 分 95 21 分 9F 31 分 A9 41 分 B3 51 分 82 2分 8C 12 分 96 22 分 A0 32 分 AA 42 分 B4 52 分 83 3分 8D 13 分 97 23 分 A1 33 分 AB 43 分 B5 53 分 84 4分 8E 14 分 98 24 分 A2 34 分 AC 44 分 B6 54 分 85 5分 8F 15 分 99 25 分 A3 35 分 AD 45 分 B7 55 分 86 6分 90 16 分 9A 26 分 A4 36 分 AE 46 分 B8 56 分 87 7分 91 17 分 9B 27 分 A5 37 分 AF 47 分 B9 57 分 88 8分 92 18 分 9C 28 分 A6 38 分 B0 48 分 BA 58 分 89 9分 93 19 分 9D 29 分 A7 39 分 B1 49 分 BB 59 分 小时单位定时： 参数 延时 参数 延时 参数 延时 参数 延时 参数 延时 值 时间 值 时间 值 时间 值 时间 值 时间 C1 1 小时 C4 4小时 C7 7 小时 CA 10 小时 CD 13 小 时 C2 2 小时 C5 5小时 C8 8 小时 CB 11 小时 CE 14 小时 C3 3 小时 C6 6小时 C9 9 小时 CC 12 小时 CF 15 小 时 5.继电器开机状态设置: 断电前状态： 起始符 命令 1 模块 ID 命令 2 总长度 地址 1 地址 2 长度 状态 结束符 CA 20 FE CC 04 00 15 01 FF AC 地址 1 地址 2 长度 端口状 结 束 态字节 符 FF AC 固定格式：CA 20 FE CC 04 00 15 01 FF AC 自定义状态： 起始符 命令 1 模块 ID 命令 总长度 2 CA 20 FE CC 04 00 11 01 举例：设置模块 1 端口 1,2,3,4 每次上电开启指令： 首先先发送自定义格式： CA 20 01 CC 04 00 15 01 00 AC 然后发送模块自定义状态全开：CA 20 01 CC 06 00 11 03 FF FF FF AC 模块自定义状态全关：CA 20 01 CC 06 00 11 03 00 00 00 AC 6.状态查询: 起始符 命令 1 模块 ID 命令 2 数据 结束符 CA 20 FE 20 01 + 01 AC 固定格式：CA 20 01 20 01 01 AC 反馈格式：CA B0 01 01 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 AC 01 指示位（01 为继电器模块，02 为调光模块，03 为继电器+调光模块） 14 长度位（后面是 20 路的端口状态，00 表示 端口关，01 表示 端口开） 7.版本查询: （字符显示） 起始符 命令 1 模块 ID 命令 2 数据 结束符 CA 20 FE BB 01 + 01 AC 固定格式：CA 20 FE BB 01 01 AC 反馈格式：SR2101JR_V1.00 (版本根据需求会不断更新)
