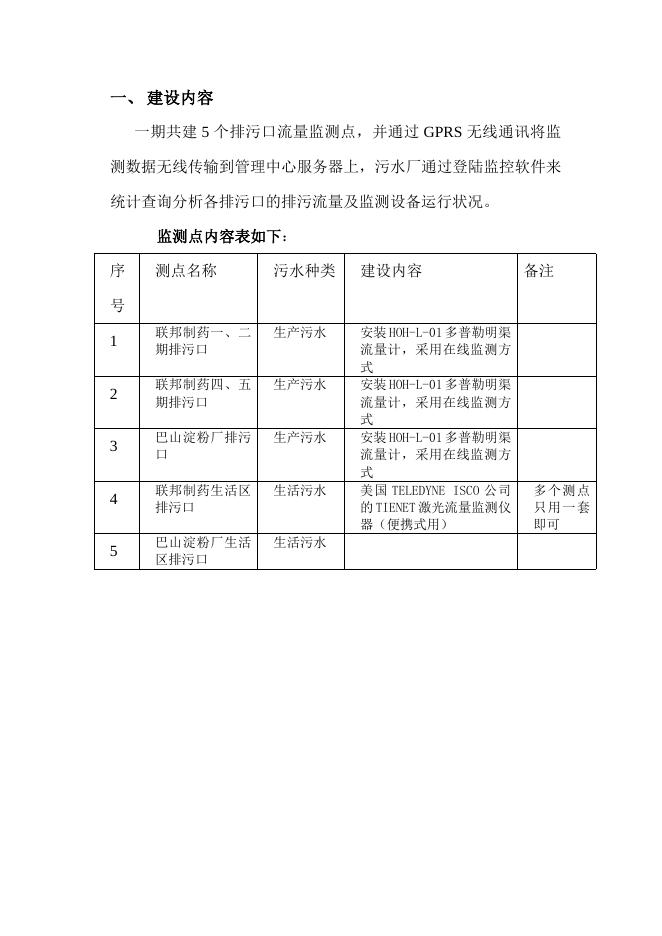

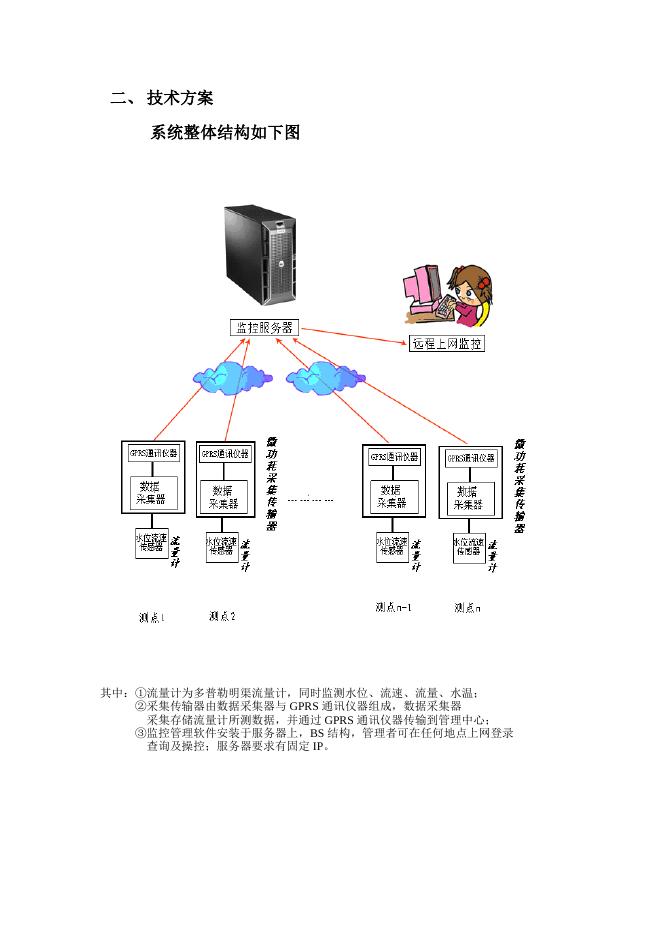

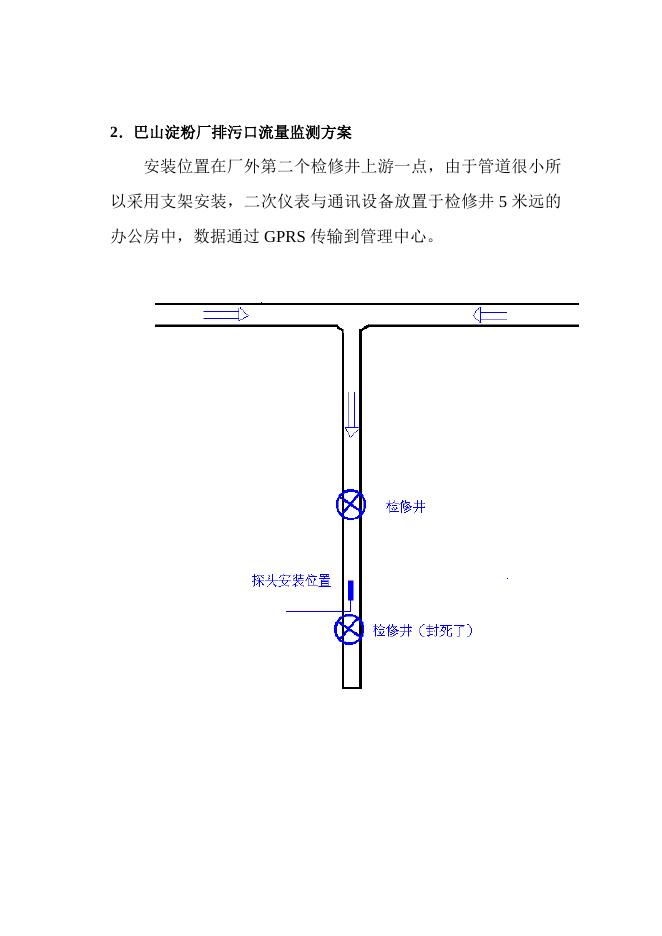

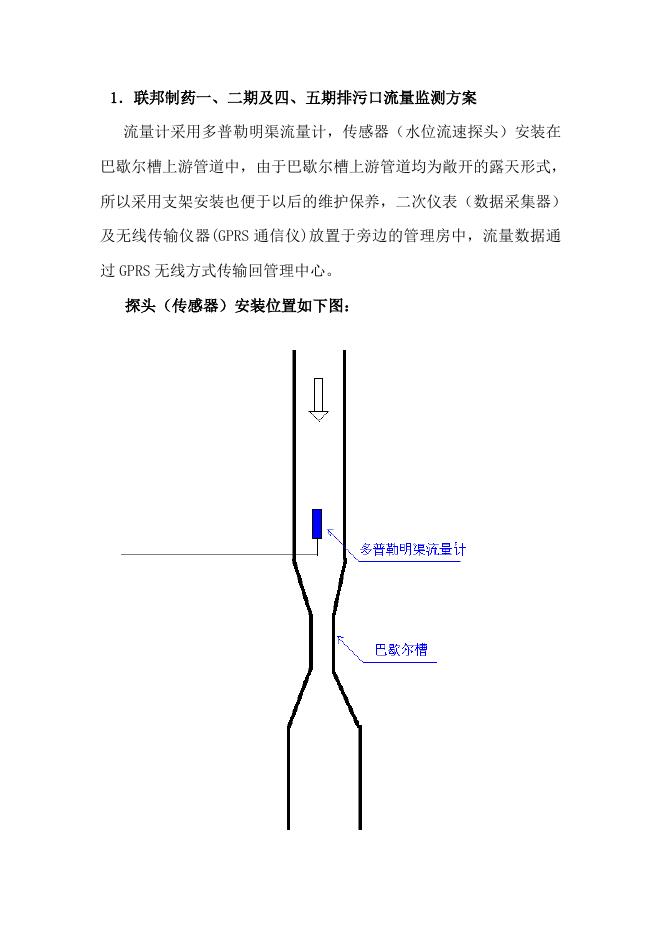

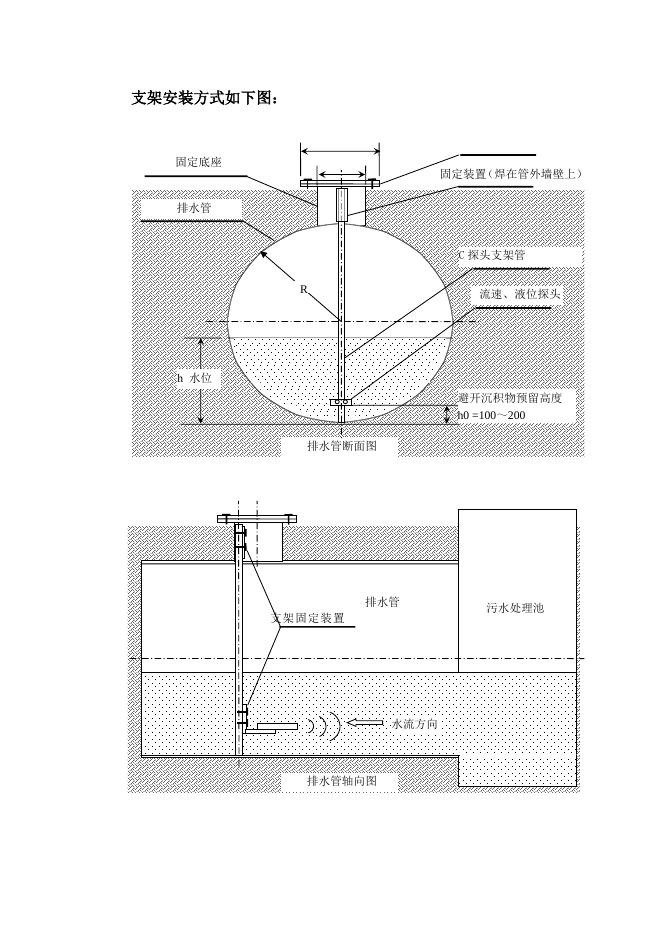

城东污水厂企业排污流量监测方案 •三个企业生产排污口 •两个生活排污口 北京金水中科科技有限公司 一、 建设内容 一期共建 5 个排污口流量监测点，并通过 GPRS 无线通讯将监 测数据无线传输到管理中心服务器上，污水厂通过登陆监控软件来 统计查询分析各排污口的排污流量及监测设备运行状况。 监测点内容表如下： 序 测点名称 污水种类 建设内容 1 联邦制药一、二 期排污口 生产污水 2 联邦制药四、五 期排污口 生产污水 3 巴山淀粉厂排污 口 生产污水 4 联邦制药生活区 排污口 生活污水 安装 HOH-L-01 多普勒明渠 流量计，采用在线监测方 式 安装 HOH-L-01 多普勒明渠 流量计，采用在线监测方 式 安装 HOH-L-01 多普勒明渠 流量计，采用在线监测方 式 美国 TELEDYNE ISCO 公司 的 TIENET 激光流量监测仪 器（便携式用） 5 巴山淀粉厂生活 区排污口 生活污水 备注 号 多个测点 只用一套 即可 二、 技术方案 系统整体结构如下图 其中：①流量计为多普勒明渠流量计，同时监测水位、流速、流量、水温； ②采集传输器由数据采集器与 GPRS 通讯仪器组成，数据采集器 采集存储流量计所测数据，并通过 GPRS 通讯仪器传输到管理中心； ③监控管理软件安装于服务器上，BS 结构，管理者可在任何地点上网登录 查询及操控；服务器要求有固定 IP。 1．联邦制药一、二期及四、五期排污口流量监测方案 流量计采用多普勒明渠流量计，传感器（水位流速探头）安装在 巴歇尔槽上游管道中，由于巴歇尔槽上游管道均为敞开的露天形式， 所以采用支架安装也便于以后的维护保养，二次仪表（数据采集器） 及无线传输仪器(GPRS 通信仪)放置于旁边的管理房中，流量数据通 过 GPRS 无线方式传输回管理中心。 探头（传感器）安装位置如下图： 支架安装方式如下图： 固定底座 固定装置（焊在管外墙壁上） 排水管 C 探头支架管 R 流速、液位探头 h 水位 避开沉积物预留高度 h0 =100～200 排水管断面图 排水管 支架固定装置 置 水流方向 排水管轴向图 污水处理池 2．巴山淀粉厂排污口流量监测方案 安装位置在厂外第二个检修井上游一点，由于管道很小所 以采用支架安装，二次仪表与通讯设备放置于检修井 5 米远的 办公房中，数据通过 GPRS 传输到管理中心。 3．生活排污口监测方案 巴山淀粉厂生活排污流量监测位置在厂外马路旁直角检 修井处(生活污水与生产污水一起监测)；联邦制药生活污水在 合并检修井监测（单独测生活污水）或在下游检修井测（生活 污水与生产污水一起监测)。 由于生活污水中杂质太多，会堵塞放置于水底的多普勒传 感器，所以采用非接触式的激光流量仪；考虑设备安装条件及 费用限制，多个生活污水监测点只配置一套激光流量仪作为便 携式使用，并在需要定期监测的排污口监测井内预先做好固定 支架。 激光流量仪放置于管道顶部进行监测，放置位置如下图： 三、 设备清单及预算 序 号 产品名称 产品部件 HOH-L-01 多普勒明渠 流量计 GPRS 通信仪 1 2 3 4 5 市电供电 水位流量 监测系统 便携式激 光流量仪 服务器 （具有固 定 IP 地 址） 移动卡及 一年服务 费 监控管理 软件系统 总价： 数量 单价（元 合价（元 ） 3只 3只 机箱 3个 安装支架 电源系统（包括电源控制 器、蓄电池） 其他（空气开关、电源避 雷器、端子、线材、门开 关等附件） 便携式激光流量仪器 3个 固定支架 2个 3套 3套 1只 1台 免费提 供一年 3套 污水厂 自备 1套 免费送 ） 单套总价（安装 调试费用为设 总价（元） 备价格的 15%） 四、 安装施工及后续维护 1. 施工安装 施工安装主要分四部分： 焊接简易支架 现场固定支架 现场布线（从传感器到二次仪表的电缆线） 室内设备箱固定及拉电 2. 后续维护 后续维护主要内容有： 现场设备的维护：包括设备的定期检测、水下 设备的清污、突发故障的排除。 软件系统的维护：数据的备份、使用者的授权、 系统突发故障的排除等等。
