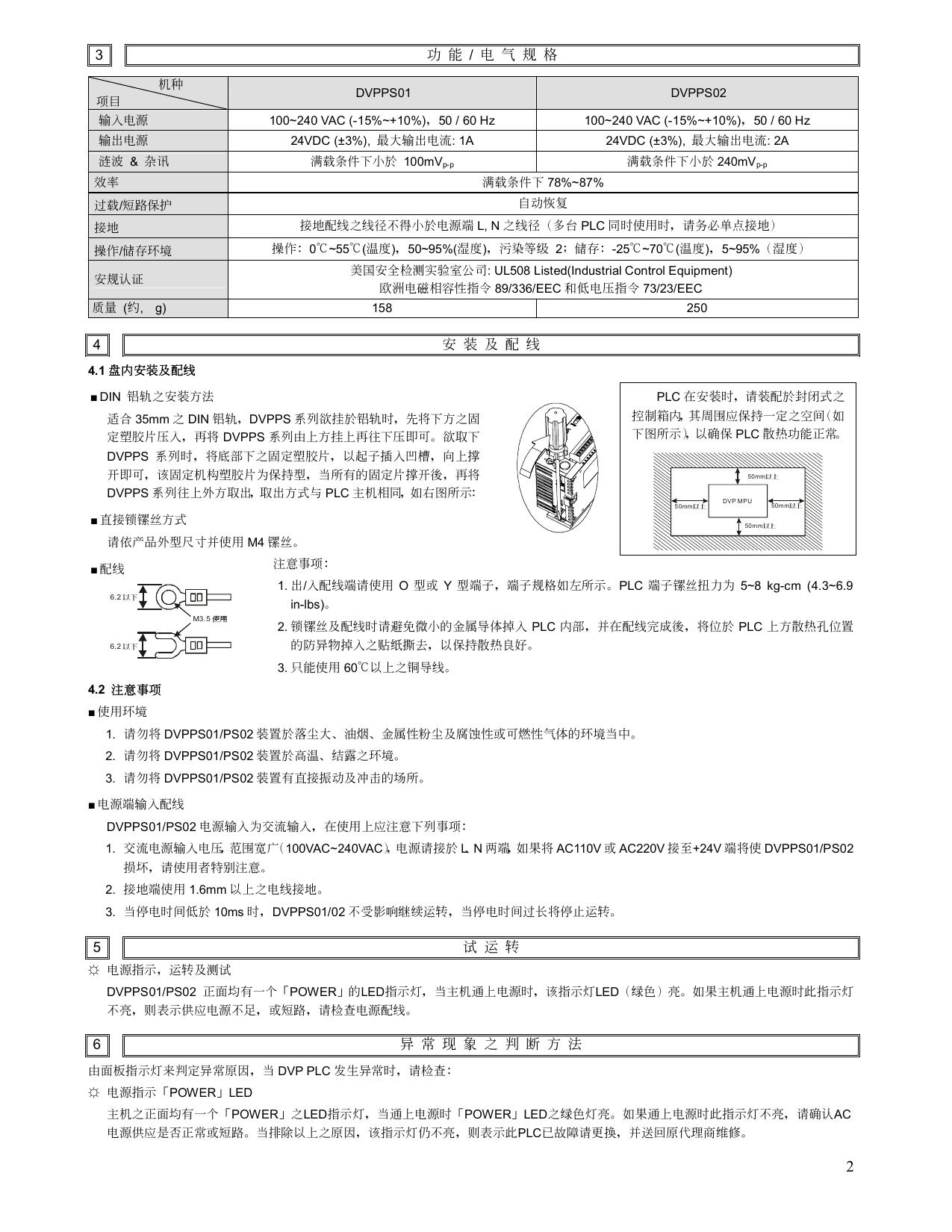

200412-29 5011619700-PS00 DVPPS01 DVPPS02 POWER OUTPUT MODULE 1 注 意 事 項 本使用說明書僅提供電氣規格、功能規格、安裝配線、故障排除部份說明。 本機為開放型(OPEN TYPE)機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊/衝擊意外之外殼配線箱內。另必須 具備保護措施 (如: 特殊之工具或鑰匙才可打開) 防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入/出信號端，否則可能造成嚴重損壞，請在上電之前再次確認電源配線。本體上之接地端子 務必正確的 接地，可提高產品抗雜訊能力。 2 產 品 簡 介 2.1 型號說明 謝謝您採用台達 DVP 系列產品。DVPPS 系列為一電源模塊，依據輸出電流分為 2 種。1. PS01 提供輸出電源 24VDC ，1A 電流。2. PS02 提供輸出電源 24VDC ，2A 電流。DVPPS 系列只適用台達 DVP 系列產品並與主機分離，體積小，安裝容易。 PS01： PS02： 銘牌說明： MODEL : DVPPS02 P L C產 品 型 號 MO DEL : DVP PS 01 P L C產 品 型 號 輸入電源規格 INPUT : 100~240VAC 50 / 60Hz 輸入電源規格 INPUT : 100~240VAC 50 / 60Hz 輸出模塊規格 OUTPUT : 24Vdc 1.0A 輸出模塊規格 OUTPUT : 24Vdc 2.0A 管制條碼、序號 管制條碼、序號 PS02 0T4370008 PS0 1 0T43 70 00 1 MADE IN XXXX XX MADE IN XXXXXX 型號： 序號： 製造序號 生產週次 生產年份 (2004年) 製造工廠 系列名稱 電源模塊 輸出電流 標準版本 生產機種 2.2 產品外觀及各部介紹 PS02： PS01： 7 13.3 60 3 2 DVPP S01 DVPPS0 2 5 2 90 100 90 5 55 4 3 3 1 13.3 36.5 4 1 60 3 6 3 3 32.5 7 6 3 (尺寸單位：mm) (尺寸單位：mm) 1 電源指示燈 1 電源指示燈 2 輸出/入端子(著固定式端子台) 2 輸出/入端子(著固定式端子台) 3 DIN 軌固定扣 3 DIN 軌固定扣 4 DIN 軌糟﹝35mm﹞ 4 DIN 軌糟﹝35mm﹞ 5 輸出/入端子名稱 5 輸出/入端子名稱 6 銘牌 6 銘牌 7 直接固定孔 1 3 功 能 / 電 氣 規 格 機種 DVPPS01 DVPPS02 輸入電源 100~240 VAC (-15%~+10%)，50 / 60 Hz 100~240 VAC (-15%~+10%)，50 / 60 Hz 輸出電源 24VDC (±3%), 最大輸出電流: 1A 24VDC (±3%), 最大輸出電流: 2A 滿載條件下小於 100mVp-p 滿載條件下小於 240mV p-p 項目 漣波 & 雜訊 滿載條件下 78%~87% 效率 自動恢復 過載/短路保護 接地配線之線徑不得小於電源端 L, N 之線徑（多台 PLC 同時使用時，請務必單點接地） 接地 操作：0℃~55℃(溫度)，50~95%(濕度)，污染等級 2；儲存：-25℃~70℃(溫度)，5~95%（濕度） 操作/儲存環境 美國安全檢測實驗室公司: UL508 Listed(Industrial Control Equipment) 歐洲電磁相容性指令 89/336/EEC 和低電壓指令 73/23/EEC 安規認証 質量 (約, g) 158 250 4 安 裝 及 配 線 4.1 盤內安裝及配線 PLC 在安裝時，請裝配於封閉式之 ■ DIN 鋁軌之安裝方法 適合 35mm 之 DIN 鋁軌，DVPPS 系列欲掛於鋁軌時，先將下方之固 控制箱內，其周圍應保持一定之空間（如 定塑膠片壓入，再將 DVPPS 系列由上方掛上再往下壓即可。欲取下 下圖所示） ，以確保 PLC 散熱功能正常。 DVPPS 系列時，將底部下之固定塑膠片，以起子插入凹槽，向上撐 開即可，該固定機構塑膠片為保持型，當所有的固定片撐開後，再將 DVPPS 系列往上外方取出，取出方式與 PLC 主機相同，如右圖所示： 50mm以上 5 0mm以上 ■ 直接鎖鏍絲方式 DVP MPU 50mm以上 50mm以上 請依產品外型尺寸並使用 M4 鏍絲。 注意事項： ■ 配線 1. 出/入配線端請使用 O 型或 Y 型端子，端子規格如左所示。PLC 端子鏍絲扭力為 5~8 kg-cm (4.3~6.9 6.2 以下 in-lbs)。 M3.5 使用 6.2 以下 2. 鎖鏍絲及配線時請避免微小的金屬導體掉入 PLC 內部，並在配線完成後，將位於 PLC 上方散熱孔位置 的防異物掉入之貼紙撕去，以保持散熱良好。 3. 只能使用 60℃以上之銅導線。 4.2 注意事項 ■ 使用環境 1. 請勿將 DVPPS01/PS02 裝置於落塵大、油煙、金屬性粉塵及腐蝕性或可燃性氣體的環境當中。 2. 請勿將 DVPPS01/PS02 裝置於高溫、結露之環境。 3. 請勿將 DVPPS01/PS02 裝置有直接振動及衝擊的場所。 ■ 電源端輸入配線 DVPPS01/PS02 電源輸入為交流輸入，在使用上應注意下列事項： 1. 交流電源輸入電壓，範圍寬廣 （100VAC~240VAC） ，電源請接於 L、N 兩端，如果將 AC110V 或 AC220V 接至+24V 端將使 DVPPS01/PS02 損壞，請使用者特別注意。 2. 接地端使用 1.6mm 以上之電線接地。 3. 當停電時間低於 10ms 時，DVPPS01/02 不受影響繼續運轉，當停電時間過長將停止運轉。 5 試 運 轉 ☼ 電源指示，運轉及測試 DVPPS01/PS02 正面均有一個「POWER」的LED指示燈，當主機通上電源時，該指示燈LED（綠色）亮。如果主機通上電源時此指示燈 不亮，則表示供應電源不足，或短路，請檢查電源配線。 6 異 常 現 象 之 判 斷 方 法 由面板指示燈來判定異常原因，當 DVP PLC 發生異常時，請檢查： ☼ 電源指示「POWER」LED 主機之正面均有一個「POWER」之LED指示燈，當通上電源時「POWER」LED之綠色燈亮。如果通上電源時此指示燈不亮，請確認AC 電源供應是否正常或短路。當排除以上之原因，該指示燈仍不亮，則表示此PLC已故障請更換，並送回原代理商維修。 2
