海湾GST-LD-8320终端器安装说明书

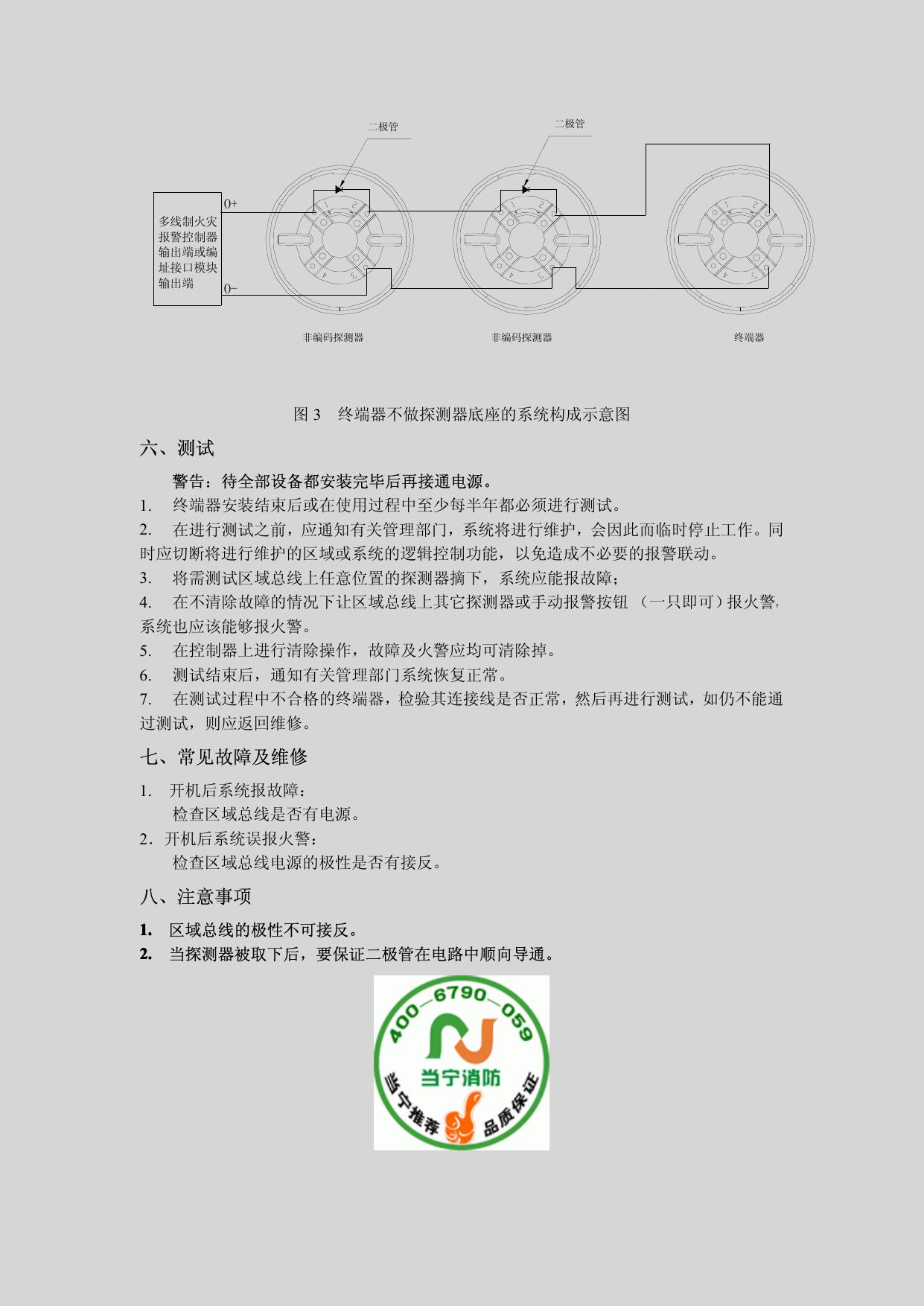

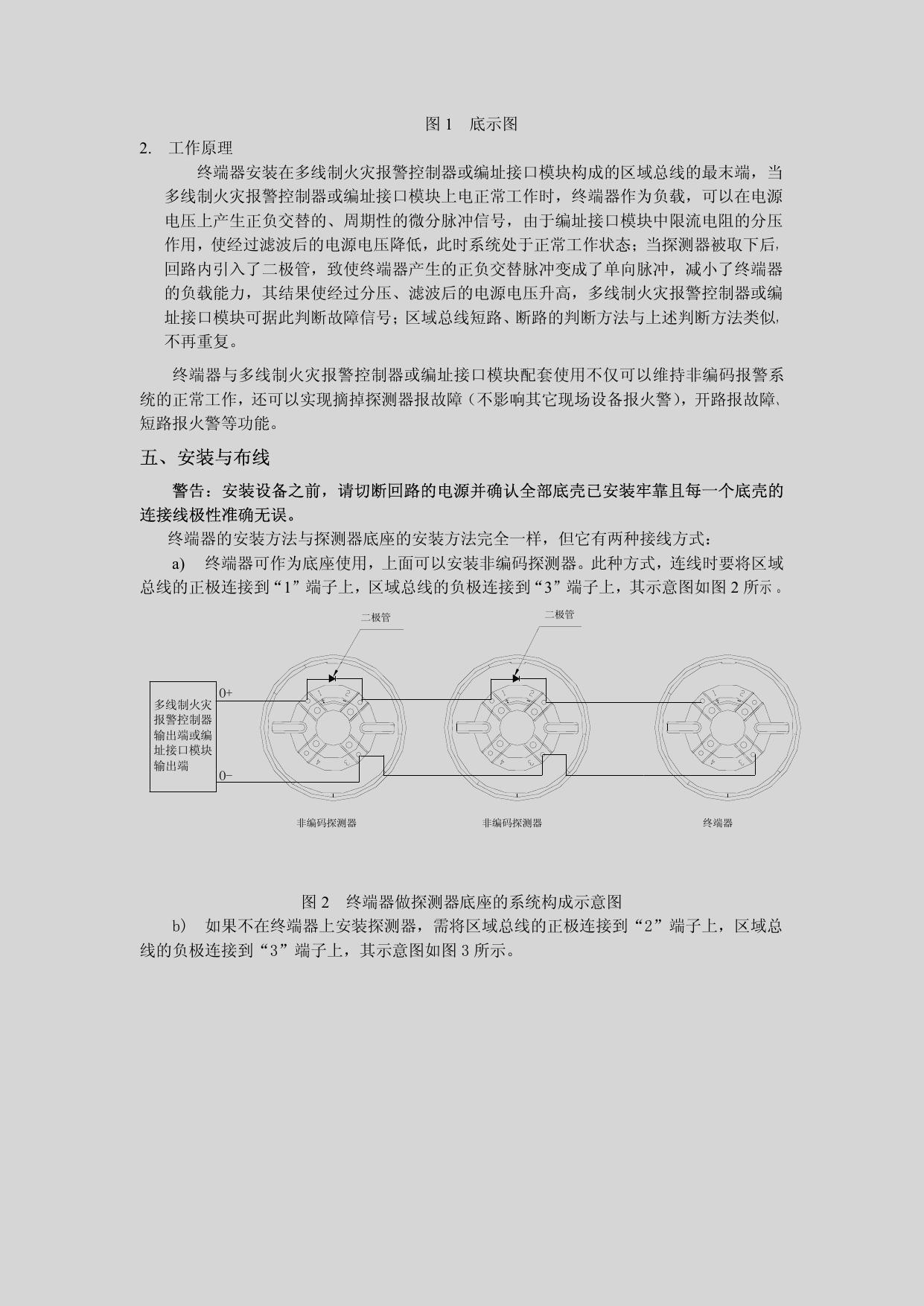

GST-LD-8320 终端器 安装使用说明书(Ver.4.02,2007.05) 一、 概述 在非编码火灾自动报警系统中，传统方式都是通过在回路终端连接一只电阻来维持 系统的正常工作，一旦匹配不当将使整个报警系统工作不正常，甚至会产生误报警等问 题。终端器与多线制火灾报警控制器或编址接口模块配套使用，取代了终端电阻，并有 效地解决了上述一系列问题，大大提高了非编码报警系统的可靠性。 二、特点 1. 2. 3. 4. 5. 区域二总线，安装布线简单方便； 可实现探测器被摘下报故障的功能； 可作为底座使用，节省空间； 工作稳定，性能可靠； 抗干扰能力强。 三、技术特性 工作电压： 电源总线电压：DC24V 允许范围：DC15V～DC28V 2. 工作电流≤5mA 3. 等效电阻：4.7kΩ 4. 线制：区域二总线，有极性 5. 使用环境： 温 度：-10℃~+50℃ 相对湿度≤95%，不凝露 6. 外形尺寸：φ103mm×37.4mm 7. 外壳防护等级：IP32 8. 壳体材料和颜色：ABS，象牙白 9. 重量： 88g 10. 安装孔距：60mm 11. 执行标准：GB 4717-2005 1. 四、结构特征与工作原理 1. 结构特征如图 1 所示： 图 1 底示图 2. 工作原理 终端器安装在多线制火灾报警控制器或编址接口模块构成的区域总线的最末端，当 多线制火灾报警控制器或编址接口模块上电正常工作时，终端器作为负载，可以在电源 电压上产生正负交替的、周期性的微分脉冲信号，由于编址接口模块中限流电阻的分压 作用，使经过滤波后的电源电压降低，此时系统处于正常工作状态；当探测器被取下后， 回路内引入了二极管，致使终端器产生的正负交替脉冲变成了单向脉冲，减小了终端器 的负载能力，其结果使经过分压、滤波后的电源电压升高，多线制火灾报警控制器或编 址接口模块可据此判断故障信号；区域总线短路、断路的判断方法与上述判断方法类似， 不再重复。 终端器与多线制火灾报警控制器或编址接口模块配套使用不仅可以维持非编码报警系 统的正常工作，还可以实现摘掉探测器报故障（不影响其它现场设备报火警），开路报故障、 短路报火警等功能。 五、安装与布线 警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的 连接线极性准确无误。 终端器的安装方法与探测器底座的安装方法完全一样，但它有两种接线方式： a) 终端器可作为底座使用，上面可以安装非编码探测器。此种方式，连线时要将区域 总线的正极连接到“1”端子上，区域总线的负极连接到“3”端子上，其示意图如图 2 所示 。 二极管 二极管 多线制火灾 报警控制器 输出端或编 址接口模块 输出端 O+ O- 非编码探测器 非编码探测器 终端器 图 2 终端器做探测器底座的系统构成示意图 b) 如果不在终端器上安装探测器，需将区域总线的正极连接到“2”端子上，区域总 线的负极连接到“3”端子上，其示意图如图 3 所示。 二极管 二极管 O+ 多线制火灾 报警控制器 输出端或编 址接口模块 输出端 O- 非编码探测器 图3 非编码探测器 终端器 终端器不做探测器底座的系统构成示意图 六、测试 警告：待全部设备都安装完毕后再接通电源。 1. 终端器安装结束后或在使用过程中至少每半年都必须进行测试。 2. 在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同 时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。 3. 将需测试区域总线上任意位置的探测器摘下，系统应能报故障； 4. 在不清除故障的情况下让区域总线上其它探测器或手动报警按钮 （一只即可）报火警， 系统也应该能够报火警。 5. 在控制器上进行清除操作，故障及火警应均可清除掉。 6. 测试结束后，通知有关管理部门系统恢复正常。 7. 在测试过程中不合格的终端器，检验其连接线是否正常，然后再进行测试，如仍不能通 过测试，则应返回维修。 七、常见故障及维修 开机后系统报故障： 检查区域总线是否有电源。 2．开机后系统误报火警： 检查区域总线电源的极性是否有接反。 1. 八、注意事项 1. 2. 区域总线的极性不可接反。 当探测器被取下后，要保证二极管在电路中顺向导通。
