自助洗车场建设管理规范
自助洗车场建设管理规范

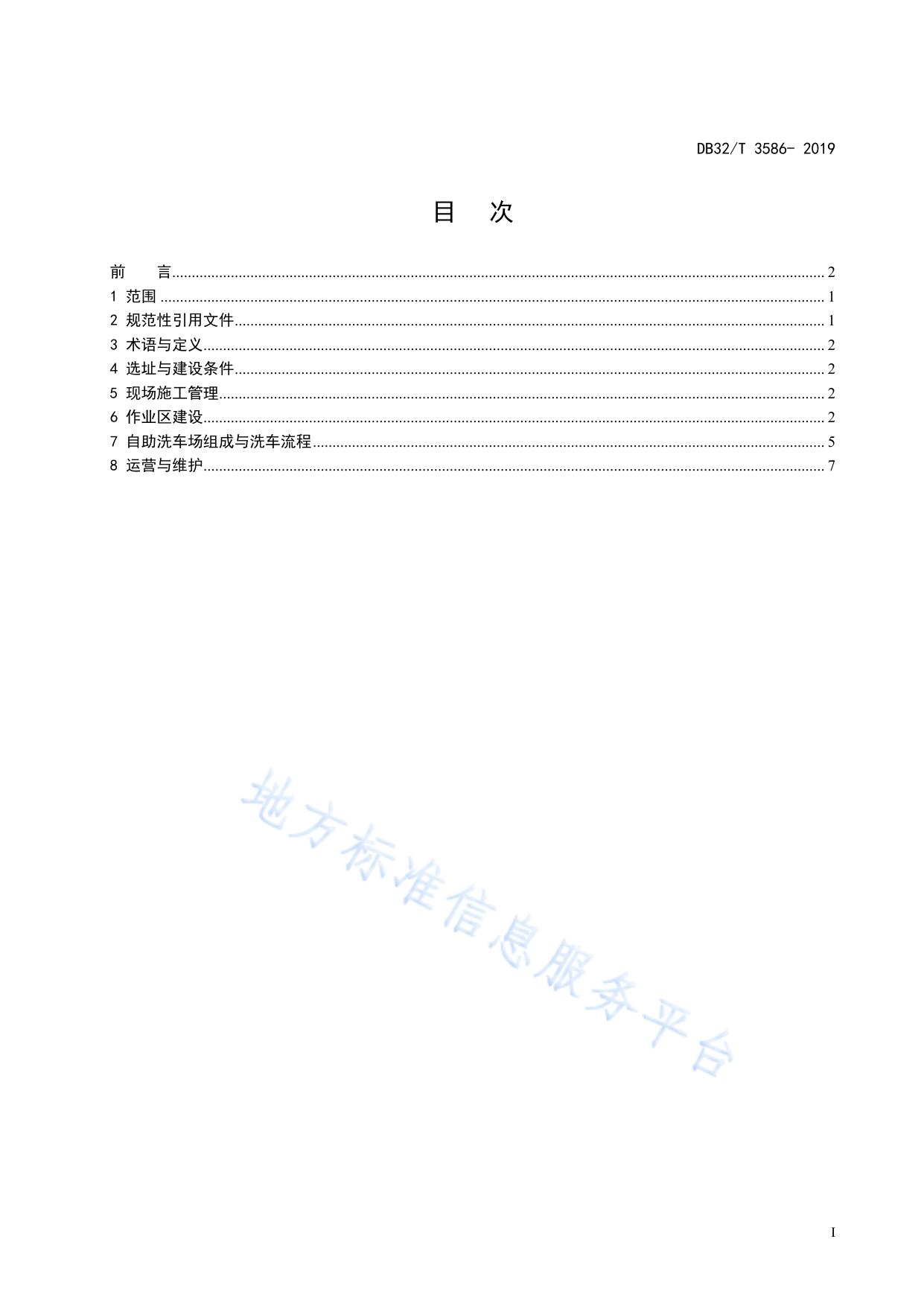

ICS 91.090 P 33 江 DB32 苏 省 地 方 标 准 DB32/T 3586- 2019 自助洗车场建设管理规范 Self-service car washing station construction management specification 2019-04 -08 发布 江苏省市场监督管理局 2019-04 -30 实施 发 布 DB32/T 3586- 2019 目 前 次 言....................................................................................................................................................................... 2 1 范围 .......................................................................................................................................................................... 1 2 规范性引用文件....................................................................................................................................................... 1 3 术语与定义............................................................................................................................................................... 2 4 选址与建设条件....................................................................................................................................................... 2 5 现场施工管理........................................................................................................................................................... 2 6 作业区建设............................................................................................................................................................... 2 7 自助洗车场组成与洗车流程 ................................................................................................................................... 5 8 运营与维护............................................................................................................................................................... 7 I DB32/T 3586- 2019 前 言 标准文本按GB/T 1.1-2009 标准化工作导则 第1部分：标准的结构和编写编制。 本标准由南京市城市管理局提出。 本标准由江苏省住房和城乡建设厅归口。 本标准起草单位：南京市市容清洗协会、南京标准与自动识别技术协会、南京易自助网络科技有限 公司、江苏新奇特网络科技有限公司。 本标准主要起草人：张丽彬、邱霓、郑辉、梁峙、朱耔先、杨德志、詹晶晶。 II DB32/T 3586- 2019 自助洗车场建设管理规范 1 范围 本标准规定了自助洗车场的术语与定义、选址与建设条件、现场施工管理、作业区建设、自助洗车 场组成与洗车流程、运营与维护。 本标准适用于自助洗车场的新建、扩建、改建和管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 3096-2008 声环境质量标准 GB/T 3098.1～GB/T3098.20 紧固件机械性能 GB/T 4208 外壳防护等级（IP代码） GB/T 10001系列标准 标志用公共信息图形符号 GB/T 13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB 15763系列标准 建筑用安全玻璃 GB 17907 机械式停车设备 通用安全要求 GB 22337-2008 社会生活环境噪声排放标准 GB/T 22789.1 硬质聚氯乙烯板材 分类、尺寸和性能 第1部分:厚度1mm以上板材 GB/T 23858-2009 检查井盖 GB/T 26079 梁式吊具 GB/T 31962 污水排入城镇下水道水质标准 GB 50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB 50016 建筑设计防火规范 GB 50205 钢结构工程施工质量验收规范 GB 50289 城市工程管线综合规划规范 GB 50661 钢结构焊接规范 GB 50924 砌体结构工程施工规范 GB 50666 混凝土结构工程施工规范 HJ 458 环保标志产品技术要求：家用洗涤剂 1 DB32/T 3586- 2019 JGJ 100 车库建设设计规范 JGJ 145 混凝土结构后锚固技术规程 QB/T 1224 衣料用液体洗涤剂 3 术语与定义 3.1 自助洗车场 在规定区域内由支付系统、洗车操作控制系统、洗车场地组成的用于车主或驾驶人自己动手洗车的 洗车区域。 4 选址与建设条件 4.1 自助洗车场选址应符合当地城市规划行政主管部门的规定。 4.2 自助洗车场选址应符合市容环境标准的选址要求。 4.3 自助洗车场地出入口应设置减速安全设施，并应符合以下要求： 4.3.1 与城市主干道交叉口的距离，自道路红线交叉点起应不小于 70m。 4.3.2 距地铁出入口、公共交通站台应不小于 30m。 4.3.3 距公园、学校的出入口应不小于 20m。 4.3.4 当基地道路坡度大于8％时，应设缓冲段。 4.4 洗车场与周边建筑及构筑物间距应符合GB50016 建筑设计防火规范中相关要求。 4.5 洗车场不应布置在易燃、可燃液（气）体的生产装置区。 4.6 场地建设施工应符合JGJ100 车库建设设计规范中相关要求。 5 现场施工管理 5.1 张贴施工告示文件。 5.2 施工场地周围应围挡。 5.3 减少扬尘，降低噪音。 5.4 施工垃圾每日清理，建立垃圾集中堆放点，并定时清理运至城市管理部门指定的地点。 6 作业区建设 6.1 作业场地 6.1.1 场地标高设计应符合下列要求： a) 以不妨碍相邻各方的排水为原则，标高应与相邻基地标高协调； b) 地面坡度应不小于 0.2％。 6.1.2 场地地面应平整、防滑、耐磨；冬季应做好场地防滑警示。 6.1.3 场地施工应符合以下要求: 2 DB32/T 3586- 2019 a）场地基层土应做夯实处理； b）场地混凝土等级应不低于 C30； c）场地混凝土施工应符合 GB50666 混凝土结构工程施工规范中相关要求； d）场地砌体施工应符合 GB50924 砌体结构工程施工规范中相关要求。 6.2 排水沟 6.2.1 排水沟的截面积以防止排水沟淤塞及便于清理为设计原则。 6.2.2 排水沟根据场地情况布置在洗车台的周边，其终端连接沉淀池。 6.2.3 排水沟的纵向坡度应根据地形和最大排水量确定，应不小于 0.3%，在平坦地区应不小于 0.2%， 坡向沉淀池。 6.2.4 排水沟的施工应符合以下要求: a) 排水沟应通畅顺直、宽窄一致、坡向正确； b) 沟内抹面光滑，弧度一致； c) 铸铁排水盖板铺设应顺直、平整，安装稳固，无破损； d) 排水沟上端配置活动铸铁排水盖板、活动窨井盖； e) 铸铁排水盖板、窨井盖的强度、硬度应满足GB/T 23858-2009 检查井盖中相关要求。 6.3 沉淀池 6.3.1 沉淀池出水应进入城市污水管网，并应符合城市污水排放标准要求。允许污水排放的管网，污水 可以进入管网排放。 6.3.2 沉淀池应不定期进行清洗，洗车系统应根据洗车量通过短信通知维护人员进行人工清淤。 6.3.3 沉淀池的容积应不小于 1.5 立方；沉淀池为矩形，长度：2～4m，宽度：1～2m，深度 0.5～2.0m， 根据不同地方环保要求可做三至四级沉淀池，沉淀池按水流方向梯级布置。 6.3.4 沉淀池可用砖砌或混凝土浇筑。 6.3.5 沉淀池上端设置活动的窨井盖；窨井盖的强度、硬度应满足 GB/T 23858-2009 检查井盖中相关要 求。 6.3.6 沉淀池施工应符合以下要求: a) 施工单位应严格按照设计图纸进行施工，如需变更应经过设计同意； b) 池体施工过程中应注意池体地面坡比。严禁出现倒坡，底板面应平整光滑。 6.4 遮雨棚、告示牌 6.4.1 遮雨棚和告示牌的安装位置与现有各类管线的距离应符合 GB50289 城市工程管线综合规划规范 3 DB32/T 3586- 2019 中相关要求。 6.4.2 遮雨棚和告示牌安装的地基基础应符合 GB50007 建筑地基基础设计规范中相关要求。混凝土强度 等级应不低于 C30。 6.4.3 吊装就位后，应及时安装支撑构件，保证结构稳定。 6.4.4 基础内柱脚锚栓的埋设应有固定措施，且应对锚栓的螺杆部分采取保护措施。采用符合 HPB235 级或 HRB400 级钢筋，不得采用冷加工钢筋。 6.4.5 化学锚栓、植筋的施工应符合 JGJ145 混凝土结构后锚固技术规程中相关要求。 6.4.6 材料要求： a）锚板应采用 Q235 钢。 b）金属材料应不低于 GB/T700 碳素结构钢中的 Q235 钢和 GB/T1591 低合金高强度结构钢中的 Q345 钢或 Q390 钢； b）钢结构用高强度螺栓（大六角或扭剪型）及其螺母、垫圈，其规格性能应符合 GB/T1231 钢结构 用高强度大六角头螺栓、大六角螺母、垫圈技术条件、GB/T3632 钢结构用扭剪型高强度螺栓连接副的 有关规定；螺栓、锚栓、地脚螺栓、自攻螺钉、螺母及垫圈等紧固件应符合 GB/T3098.1～GB/T3098.20 紧固件机械性能中相关要求； c）安全玻璃或聚碳酸酯板应符合 GB15763 建筑用安全玻璃系列标准和 GB/T22789.1 硬质聚氯乙烯 板材 分类、尺寸和性能 第 1 部分:厚度 1mm 以上板材中相关要求。 6.4.7 钢构件的焊接坡口、切口质量和焊接质量，应符合 GB50661 钢结构焊接规范中相关要求；钢构件 的断料、切割、制孔、组装的制作质量，应符合现行国家标准 GB50205 钢结构工程施工质量验收规范中 相关要求。 6.4.8 钢构件表面应作防腐处理，采用热浸镀锌法时，构件表面应光滑，不得有毛刺、满瘤和多余结块， 其表面粗糙度应达到 30µm～35µm 的要求，并不得有过酸洗或露铁等缺陷。镀件的锌层应均匀、牢固,镀 层镀覆量和涂层厚度应符合表 1 的要求,并应符合 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求 及试验方法中相关要求。 表 1 镀层的镀覆量和涂层厚度 镀锌件厚度(mm) 2 镀覆量(g/m ) 锌层平均厚度(µm) ＜6 ≥505 ≥70 ≥6 ≥610 ≥85 6.4.9 钢结构梁、柱安装的允许偏差应符合表 2 的规定。 4 DB32/T 3586- 2019 表 2 钢结构梁、柱安装允许偏差 项 目 允许偏差(mm) 立柱垂直度(H 为勾高度) ≤H/1000 横梁水平度(L 为跨度) ≤L/1000 6.4.10 作用在遮雨棚和告示牌上的荷载应符合 GB50009 建筑结构荷载规范中相关要求，其中风荷载为 主控荷载。 6.5 阻车装置（限位器） 沿车的行进方向，在距离洗车区边缘 50cm 处应设置阻车装置，阻车装置应符合 GB17907 机械式停 车设备通用安全要求中 5.7.2.4 的规定，其高度应不低于 25mm。 6.6 水枪吊臂 洗车区域设置提挂洗车水枪的吊臂可为门型梁式吊臂或旋转吊臂，额定荷载均应不小于 2t，门型梁 式吊臂应符合 GB/T26079 梁式吊具中相关要求。旋转吊臂伸缩旋转应平稳，无阻滞现象，在额定荷载作 用下，旋转吊臂的扰度值应不大于 Lc/700（Lc 为旋臂有效工作长度）。 6.7 告示标语 洗车场使用的告示标语应符合 GB/T10001 标志用公共信息图形符号系列标准中相关要求。 6.8 灯箱 6.8.1 灯箱应是采用厚度为≥1.3mm 材料，灯箱尺寸误差应为公称尺寸的±5%。 6.8.2 灯箱的发光体应使用 LED 灯，额定电压为 DC12V，额定功率为 60W，LED 灯串温升应≤35K。 6.8.3 灯箱外壳防护等级，应满足 GB/T4208 外壳防护等级（IP 代码）中 IP56 的相关要求。 6.8.4 灯箱支撑框架应安装牢固，支撑框架焊接部位焊面平整，无毛刺。 6.8.5 灯箱的文字符号、图形标志应符合 GB/T10001 标志用公共信息图形符号系列标准中相关要求。 6.9 液体洗涤剂 采用的液体洗涤剂应符合 HJ458 环保标志产品技术要求：家用洗涤剂和 QB/T1224 衣料用液体洗涤 剂中相关要求。 7 自助洗车场组成与洗车流程 7.1 组成 自助洗车场由支付系统、洗车操作控制系统（洗车机、洗车悬臂、水枪、雨篷、告示牌、照明灯、 隔离设施）、洗车场地（排水沟、导水管道、三至四级沉淀池、过滤池）组成。示意图如下图： 5 DB32/T 3586- 2019 组成示意图 7.2 洗车流程 7.2.1 洗车流程见下图： 洗车流程示意图 8 运营与维护 8.1 正常工作条件 自助洗车场正常工作条件应符合以下要求： a) 环境温度：（0～50）℃； 6 DB32/T 3586- 2019 b) 环境湿度：≤90%RH； c) 正常大气压力：（86～106）kPa； d) 供水水压：≥0.14MPa； e) 供电电压：交流50Hz、（198～242）V，额定功率：2.2kW； f) 无线通讯：无线网络。 8.2 环境影响要求 8.2.1 按 2016 年 11 月 16 日环境保护部公布的“部令第 41 号” 《建设项目环境影响登记备案管理办法》， 在各地政府相关网站上备案系统如实填报。 8.2.2 洗车场边界噪声应符合 GB 22337-2008 和 GB3096-2008 的相关要求。 8.3 排水管理要求 洗车场排水水质应符合GB/T 31962-2015 污水排入城镇下水道水质标准中相关要求，并提供由具备 CMA资质的城市排水检测站出具的结果达到不低于B级排水水质的检测报告。 8.4 维护要求 8.4.1 设备维护 a) 环境温度在 0℃以下时，应及时关停洗车设备； b) 设备应定期检修，及时排解故障； c) 液体洗涤剂应及时补给。 8.4.2 场地维护 a) 沉淀池污物应定期清除； b) 场地卫生状况符合市容要求； c) 场地相关设施应定期巡查、更换。 7
