小天鹅TB73-V1068洗衣机使用说明书

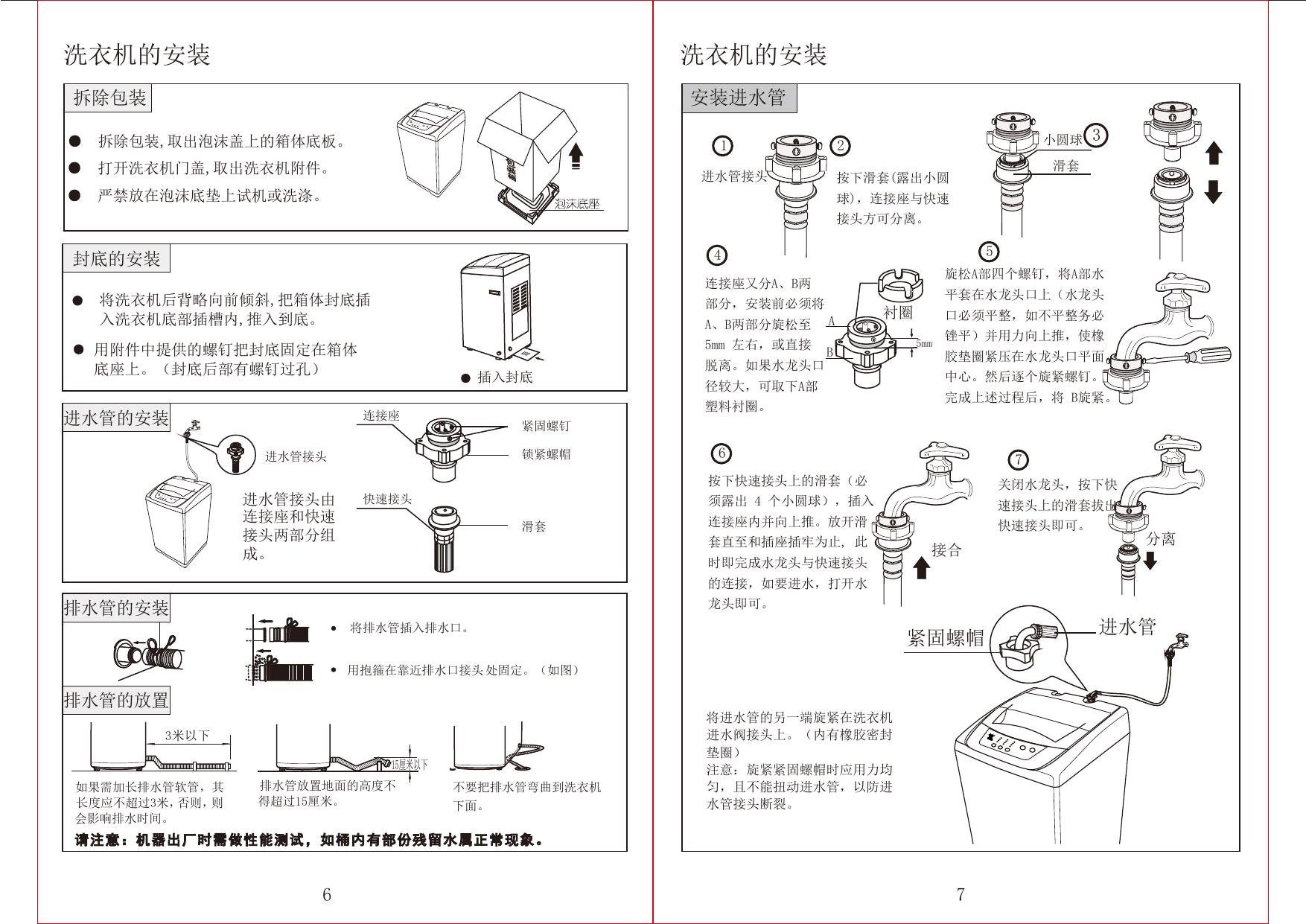

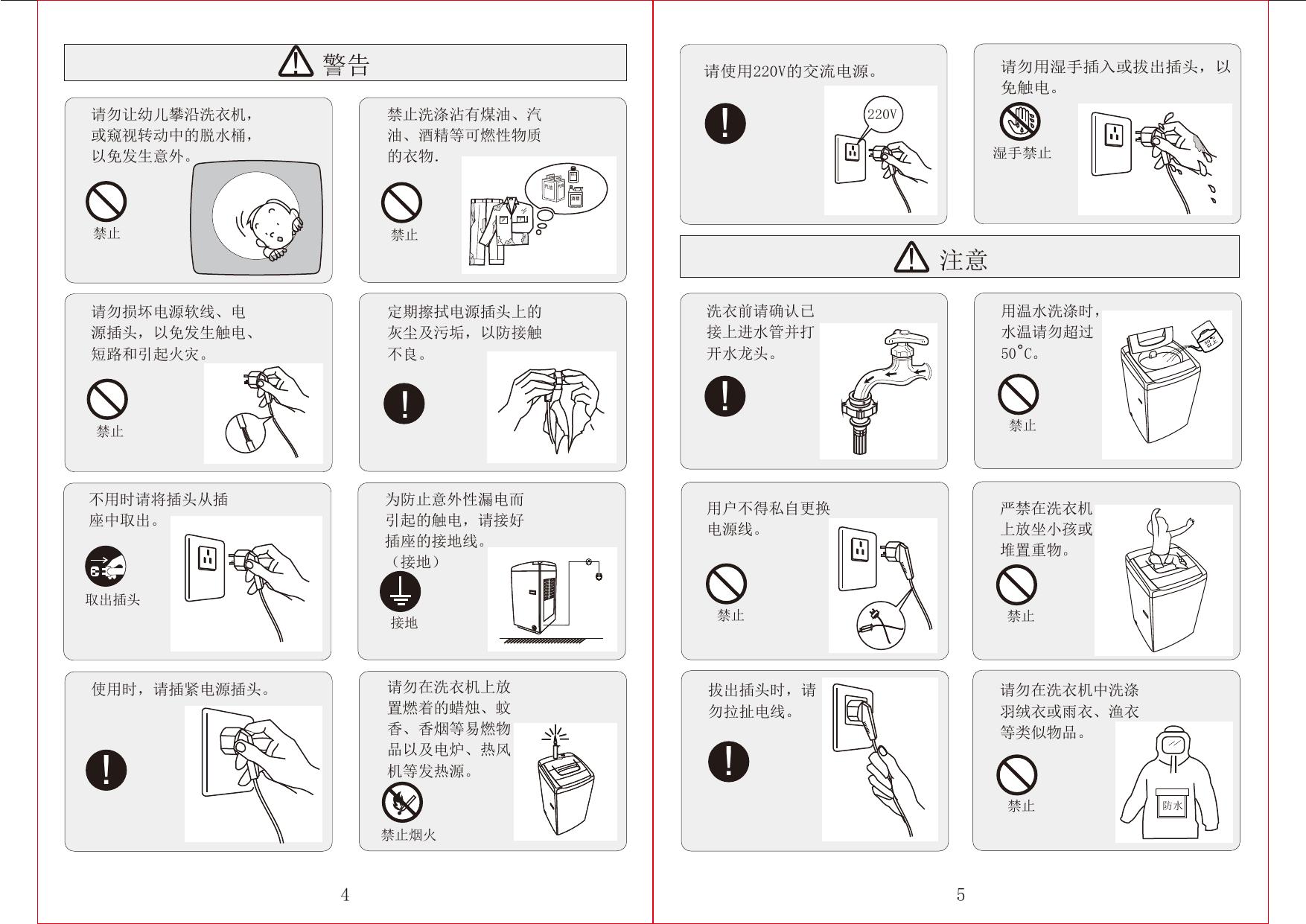

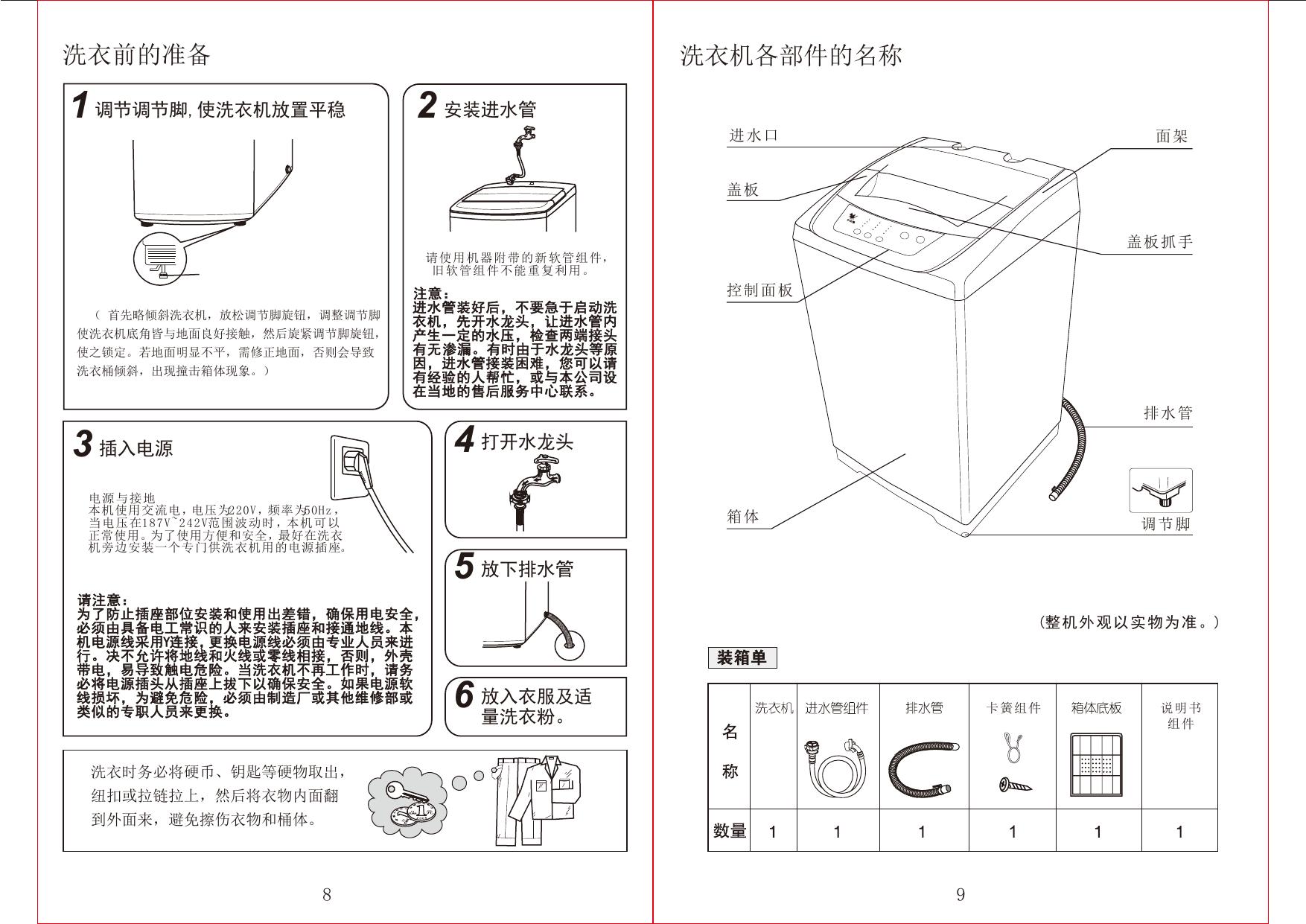

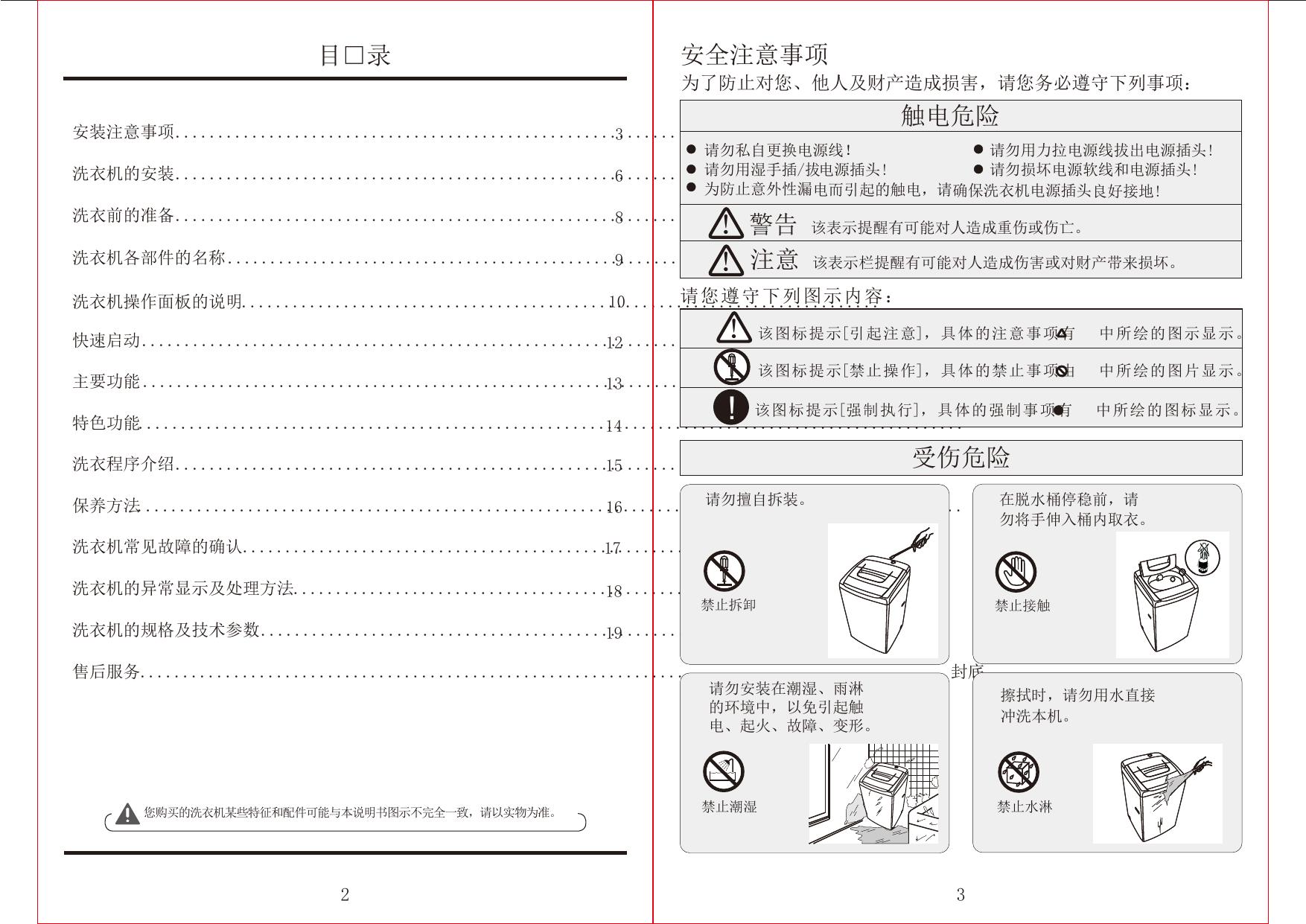

本产品三包按照国家三包规定执行。 免费服务范围：一般家庭使用的全自动洗衣机，用户凭发票及保修凭证享 有整机免费保修三年的服务。非家庭使用的洗衣机（如：洗衣房、洗浴中 心、学校、部队、医院、公寓、酒店、招待所、企业等团体使用或营利用 途），用户凭发票及保修凭证享有整机免费保修三个月，主要零部件（如： 电机、电脑板、牵引器、离合器、电容器、电磁铁、电源开关、水位开关、 臭氧发生器、气泡发生器、紫外线杀菌器、进水阀、排水泵、联动开关、 线束）免费保修一年的服务。 对下列情况我们实行有偿服务：用户因使用、维护、保管不当而造成损坏 的；因异常电压、火灾等外部原因损坏的；自行或非承担三包修理者拆动 造成损坏的；超过“三包”有效期的；涂改发票或无购机发票和保修凭证 的；保修凭证的产品型号和制造编码与所修理产品不符或涂改的；等外品 销售的洗衣机（以正规销售渠道的发票为准）除不洗涤、不脱水或漏电故 障外，不予保修；因不可抗力造成损坏的。 如需相关咨询和服务，请拨打小天鹅客户服务热线：4008 228 228，我们 将竭诚为您服务。 注意：如果电源软线损坏，为了避免风险，必须由制造商、其维修部或类似部门的专业 人员更换。使用随器具附带的新软管组件，旧软管组件不能重复利用。 TB50-1068G TB60-1068G TB70-1068G TB53-1068G(H) TB60-1068G(H) TB63-1068G(H) TB73-1068G(H) TB55-V1068 TB63-V1068 TB73-V1068 生产者地址：无锡市国家高新技术开发区长江南路18号 创想生活 畅翔未来 目⃂录 安全注意事项 为了防止对您、他人及财产造成损害，请您务必遵守下列事项： 触电危险 安装注意事项......................................................................................... 3 请勿私自更换电源线！ 请勿用力拉电源线拔出电源插头! 请勿损坏电源软线和电源插头! 为防止意外性漏电而引起的触电，请确保洗衣机电源插头良好接地! 请勿用湿手插/拔电源插头! 洗衣机的安装......................................................................................... 6 洗衣前的准备......................................................................................... 8 ！ 警告 该表示提醒有可能对人造成重伤或伤亡。 洗衣机各部件的名称 .............................................................................. 9 ！ 注意 该表示栏提醒有可能对人造成伤害或对财产带来损坏。 请您遵守下列图示内容： 洗衣机操作面板的说明........................................................................... 10 ！ 该图标提示[引起注意]，具体的注意事项有 快速启动................................................................................................ 12 中所绘的图示显示。 该图标提示[禁止操作]，具体的禁止事项由 中所绘的图片显示。 该图标提示[强制执行]，具体的强制事项有 中所绘的图标显示。 主要功能 ................................................................................................ 13 ! 特色功能................................................................................................. 14 受伤危险 洗衣程序介绍......................................................................................... 15 请勿擅自拆装。 保养方法................................................................................................. 16 在脱水桶停稳前，请 勿将手伸入桶内取衣。 洗衣机常见故障的确认........................................................................... 17 洗衣机的异常显示及处理方法................................................................ 18 禁止拆卸 禁止接触 洗衣机的规格及技术参数....................................................................... 19 售后服务.............................................................................................. 封底 请勿安装在潮湿、雨淋 的环境中，以免引起触 电、起火、故障、变形。 您购买的洗衣机某些特征和配件可能与本说明书图示不完全一致，请以实物为准。 2 擦拭时，请勿用水直接 冲洗本机。 禁止水淋 禁止潮湿 3 ！ 警告 请勿让幼儿攀沿洗衣机， 或窥视转动中的脱水桶， 以免发生意外。 请勿用湿手插入或拔出插头，以 免触电。 请使用220V的交流电源。 禁止洗涤沾有煤油、汽 油、酒精等可燃性物质 的衣物． 220V ! 湿手禁止 香胶水 酒精 禁止 禁止 ！ 注意 定期擦拭电源插头上的 灰尘及污垢，以防接触 不良。 请勿损坏电源软线、电 源插头，以免发生触电、 短路和引起火灾。 ! 禁止 不用时请将插头从插 座中取出。 为防止意外性漏电而 引起的触电，请接好 插座的接地线。 （接地） 用温水洗涤时， 水温请勿超过 50 C。 洗衣前请确认已 接上进水管并打 开水龙头。 ! + + 禁止 严禁在洗衣机 上放坐小孩或 堆置重物。 用户不得私自更换 电源线。 取出插头 接地 请勿在洗衣机上放 置燃着的蜡烛、蚊 香、香烟等易燃物 品以及电炉、热风 机等发热源。 使用时，请插紧电源插头。 ! 禁止 禁止 拔出插头时，请 勿拉扯电线。 请勿在洗衣机中洗涤 羽绒衣或雨衣、渔衣 等类似物品。 ! 禁止 禁止烟火 4 5 防水 洗衣机的安装 洗衣机的安装 安装进水管 拆除包装 ● 拆除包装,取出泡沫盖上的箱体底板。 1 ● 打开洗衣机门盖,取出洗衣机附件。 小圆球 2 进水管接头 滑套 按下滑套(露出小圆 ● 严禁放在泡沫底垫上试机或洗涤。 3 球)，连接座与快速 接头方可分离。 5 4 封底的安装 旋松A部四个螺钉，将A部水 连接座又分A、B两 将洗衣机后背略向前倾斜,把箱体封底插 入洗衣机底部插槽内,推入到底。 平套在水龙头口上（水龙头 部分，安装前必须将 A、B两部分旋松至 衬圈 A 口必须平整，如不平整务必 + 5mm 左右，或直接 用附件中提供的螺钉把封底固定在箱体 底座上。（封底后部有螺钉过孔） 进水管的安装 插入封底 径较大，可取下A部 塑料衬圈。 连接座 5mm 锉平）并用力向上推，使橡 胶垫圈紧压在水龙头口平面 中心。然后逐个旋紧螺钉。 完成上述过程后，将 B旋紧。 紧固螺钉 锁紧螺帽 进水管接头 进水管接头由 连接座和快速 接头两部分组 成。 脱离。如果水龙头口 + B 快速接头 滑套 6 7 按下快速接头上的滑套（必 关闭水龙头，按下快 须露出 4 个小圆球），插入 速接头上的滑套拔出 连接座内并向上推。放开滑 快速接头即可。 套直至和插座插牢为止, 此 时即完成水龙头与快速接头 接合 分离 的连接，如要进水，打开水 龙头即可。 排水管的安装 将排水管插入排水口。 紧固螺帽 进水管 + + 用抱箍在靠近排水口接头 处固定。（如图） 排水管的放置 3米以下 15厘米以下 如果需加长排水管软管，其 长度应不超过3米，否则，则 会影响排水时间。 排水管放置地面的高度不 得超过15厘米。 不要把排水管弯曲到洗衣机 下面。 将进水管的另一端旋紧在洗衣机 进水阀接头上。（内有橡胶密封 垫圈） 注意：旋紧紧固螺帽时应用力均 匀，且不能扭动进水管，以防进 水管接头断裂。 请注 意 ： 机 器 出 厂 时 需 做 性 能 测 试 ， 如 桶 内 有 部 份残留水属正常现象。 6 7 洗衣前的准备 洗衣机各部件的名称 1 调节调节脚,使洗衣机放置平稳 2 安装进水管 进水口 + 面架 + 盖板 盖 板 抓手 请使用机器附带的新软管组件， 旧软管组件不能重复利用。 （ 首先略倾斜洗衣机，放松调节脚旋钮，调整调节脚 使洗衣机底角皆与地面良好接触，然后旋紧调节脚旋钮， 使之锁定。若地面明显不平，需修正地面，否则会导致 洗衣桶倾斜，出现撞击箱体现象。） 注意： 进水管装好后，不要急于启动洗 衣机，先开水龙头，让进水管内 产生一定的水压，检查两端接头 有无渗漏。有时由于水龙头等原 因，进水管接装困难，您可以请 有经验的人帮忙，或与本公司设 在当地的售后服务中心联系。 控 制 面板 排水管 4 打开水龙头 3 插入电源 电源与接地 本机使用交流电，电压为220V，频率为50Hz ， 当电压在187V~242V范围波动时，本机可以 正常使用。为了使用方便和安全，最好在洗衣 机旁边安装一个专门供洗衣机用的电源插座。 请注意： 为了防止插座部位安装和使用出差错，确保用电安全， 必须由具备电工常识的人来安装插座和接通地线。本 机电源线采用Y连接，更换电源线必须由专业人员来进 行。决不允许将地线和火线或零线相接，否则，外壳 带电，易导致触电危险。当洗衣机不再工作时，请务 必将电源插头从插座上拔下以确保安全。如果电源软 线损坏，为避免危险，必须由制造厂或其他维修部或 类似的专职人员来更换。 箱体 调节脚 5 放下排水管 (整机外观 以 实物为 准 。) 6 放入衣服及适 量洗衣粉。 卡簧组件 洗衣时务必将硬币、钥匙等硬物取出， 纽扣或拉链拉上，然后将衣物内面翻 到外面来，避免擦伤衣物和桶体。 8 1 9 说明书 组件 洗衣机操作面板的说明 [以TB50-1068G型号为例：] 启动/暂停 电源开关 选择程序后，按下该键运行开始。 在运行中按下此键停止运行，再次按 下程序继续进行直到完成剩余程序。 接通或切断电源。 自动断电功能。 水位选择 按下“水位”键，可根据洗涤物的多少 设定水位，每按一次按钮，水位指示灯 依次移动。 自洁和桶干燥程序水位不可选。 程序 过程 八个全自动程序（标准、浸泡、 快洗、轻柔、家纺、夏日洗、 自洁、桶干燥）。 启动状态下，对应实际过程， “浸”、“洗”、“漂”、 “脱”灯有一闪烁。 童锁 启动状态下，同时按“程序”、 “水位”键，设置“童锁”功能， 再按复合键，解除“童锁”功能。 (图案如有变化，不另行通知。) 10 11 快速启动 主要功能 使用前的准备 1 安装洗衣机 9 按下“启动/暂停”键 2 放入衣物 8 选择程序 1.放下排水管； 2.接上进水管，打开水龙头； 3.将电源插头插入插座； 4.取出衣物口袋里的硬币等杂物，抖落衣物上的泥沙。 详细的步骤 1.按下“电源”键； 2.根据洗涤的数量选择适当的水位； 3.按下“启动/暂停”键。 脏衣的预洗 7 插入电源 3 放入适量的洗衣粉 对于粘有泥土，脏污严重的难洗衣物，可选择一种“漂洗”、“脱水”程序 进行预洗，然后再加入洗衣粉，选择全功能程序来洗。 注意： 1：勿使用50° C 以上的水，以免造成塑料变形。 2：若未达到设定的水位，洗衣机会自行加水。 二次使用洗涤液 4 关闭盖板 6 打开水龙头 5 1.放入第一次的洗涤物和洗涤剂，按“过程”键设定单“洗涤”的运转时间。 2.洗涤结束后，取出第一次的洗涤物。 3.放入第二次的洗涤物，进行“洗涤”、“漂洗”、“脱水”的运转。 4.听到蜂鸣声后，取出第二次的洗涤物。 5.放入第一次的洗涤物，按“过程”键进行“漂洗”和“脱水”的运转。 放下排水管 性能（洗净比、耗电量、耗水量等）检测程序 性能（能耗、洗净比等）检测的程序为“家纺”程序 。 程序的选择 1.按下“电源”键； 2.选择适当的水位和功能； 3.按下“启动/暂停”键。 洗衣技巧 洗衣结束 洗衣结束六次蜂鸣后即自动切断电源； 关掉水龙头； 洗衣机自动切断电源后，拔下电源以确保安全。 12 洗涤容易损伤的衣物时，请将衣物装入网套中进行洗涤。 大件的衣物及易于浮起的衣物应先放入洗衣桶内。 易起球的衣物，请先翻至里边后在进行洗涤。 洗涤带有带子或拉链的衣物时，请先系好带子并将拉链完全拉上。 在洗涤前，请先将衣物上的泥沙除掉。 特别脏的部位，可以先洒上一些洗涤剂并进行揉搓。 13 洗衣程序介绍 特色功能 洁桶功能 专用程序。只有“启/停”键“童锁”键及“电源”键响应。打开电源，选择 “自洁”程序，向洗衣桶中加入一定量洗涤剂或消毒剂，然后按“启/停”键 开始运行程序，清洁内外桶及波轮污垢。 标准 洗净能力强，适应性 广，可适用于春、秋、 冬季的使用 2次 约4 3 浸泡 洗涤之前先浸泡洗， 洗涤较脏衣物。洗涤 过程增加运动浸泡功能。 2次 约6 3 快洗 洗 衣 时间 短，适 用于 衣 物 的脏 污程度 较轻 ， 特 别 适用 于夏季 的使 用 。 1次 约1 2 2次 约3 5 2次 约3 9 2次 约4 3 童锁功能 程序启动后，按“程序”+“水位”键启动童锁功能，所有按键均封锁住不可选， 包括“电源”键，再按“程序”+“水位”键可以解除童锁功能。 蜂鸣 蜂鸣用于有效按键音，警报，启动键，提示程序结束。 漂洗 总时间 浸泡 洗涤 (次数) 脱水 (分钟) 全自动 程 序 性能与用途 自动断电功能 （1）开机10分钟后，不启动程序，自动切断电源。 （2）洗衣结束六次蜂鸣后即时自动切断电源。 轻柔 不平衡控制处理 家纺 1.在间歇脱水和脱水过程中，在安全开关接通的状态下，若出现瞬间断开，则进入 不平衡调整状态。 2.进入不平衡调整，漂洗灯闪烁，注水到当前设定水量，摆平水流调整衣物状态， 结束后排水，回到原来的脱水行程中，2次修正无效后报警。 洗涤毛毯 毛毯重量应在3.5kg以下，最好使用另买的洗涤用网套。使用方法如下： 1.用适量温水（50° C以下）将洗涤剂融化后倒入洗衣机桶内。 2.将毛毯按下图的方法折叠好后，放入洗涤桶内。 3.接通电源，按“程序”键，选择“浸泡”程序，按“水量”键，选择最高水位。 4.关闭上盖，按下“启动/暂停”键。 5.洗涤终了以后，在通风良好的日晒下自然干燥，晾晒时要抖拍平整。 注意： 洗 涤能力 特 别强， 适 合 洗涤较 重 较脏的 衣 物。 夏 日 洗 洗 涤少量 衣 物。 特别为清洁洗涤桶而 编的程序。 自洁 桶 干 燥 特别为清洁干燥桶而 编的程序。 “ 水位量和洗衣量的关系 14 卷起毛毯 20 ~ 26 26 ~ 31 31~37 37~42 42~48 48~52 52~58 洗涤量（千克）0.6~0.9 1.2~1.8 1.8~2.7 2.7~3.6 3.6~4.5 4.5~5.4 5.4~6.3 6.3~7.3 水量、洗衣粉和衣物的标准使用量 额定水量（升） 同一方向折三折 约5 注 ： 各 程 序所 需 总 时 间 可 能 受 进 水 压 力 大 小 和 进 水 速 度 影 响 。 洗衣粉 使用量 （克） 沿长边对折 约4 ”表示此程序可以选择运行此功能，“ / ”表示此程序无此功能。 水位量（升） 15 ~ 20 当用洗涤网套时，洗涤终了，解开带子，将洗涤网套的口部扩大，从毛毯的 中心部开始拿出。当不用网套时，请将折叠好的毛毯的边向下放入洗涤桶内， 并从上方按下，注意必须标有“水洗”标志的毛毯才能够进行洗涤。在洗涤 中，如一部分浮出水面时，请按下“启动/暂停”键，中止运行后，塞入洗涤液中。 喷淋+ 脱水 15~20 快洗程序 7~13 其它程序 13~27 20~26 26~31 31~37 37~42 42~48 48~52 52~58 8~16 10~20 12~25 14~28 16~32 18~35 20~38 16~35 20~41 24~49 29~26 33~63 37~69 40~77 注 ： 洗 衣 粉的 使 用 量 会 因 其 品 质 的 不 同 而 有 所 差 别 。 15 保养方法 洗衣机常见故障的确认 程序结束以后 清洗清洁洗衣机 在您开始保养本机工作前，请务必拔下 1.每次用完后，用软布将表面水渍与污渍 拭去，定期采用非腐蚀性的洗涤剂清洗 电源插头或切断电源，并关闭水龙头。 洗衣机箱体和控制板。 ！禁止使用溶剂，以防损坏洗衣机。 程序结束以后 1.洗衣机会自动发出蜂鸣声，提醒您来取 ！切勿用水喷淋冲洗洗衣机。 出衣物或再次使用，然后自动切断电源。 2.选择“自洁”、“洁桶” 2.结束后请务必关掉水龙头，拔下电源插 或“桶干燥”程序执行， 头，以免出现意外事故。 以定期清洁或干燥洗衣 机的洗涤桶。 异常现象 电脑板无显示 进水管漏水 可能原因 电源插头没插好。 电源插座没电。 未按下“电源开关”键。 停电。 使用时间较长后，进水口网可能被积垢 堵塞，请按下列步骤清理： 1.关上水龙头，接通电源。 2.启动洗衣机5秒钟（使进水管中的水流 入桶内）后切断电源。 3.卸下进水管，将可拆卸的进水阀进水口 网取出清洗干净后再装进进水阀，再装 上进水管。 魔术滤网的清理 使用一段时间后，请按下列步骤清理： 1.拉出魔术滤网。 2.将魔术滤网打开在水中洗净毛绒。 3.恢复原样重新装上。 普通滤网的清理 使用一段时间后，请按下列步骤清理： 1.取出普通滤网。 2.将普通滤网打开在水中洗净毛绒。 3.恢复原样重新装上。 16 将电源插头重新插好。 检查电源插座，或换另一电源插座再用。 按下“电源开关”键。 等来电后再运行洗衣机。 水龙头接头处未接好。 将水龙头接头重新安装。 进水管与洗衣机接头处未拧紧。 将洗衣机接头处拧紧。 不排水 排水管位置过高。 排水管位置未放倒。 排水管弯折扭结。 排水管被堵塞。 将排水管放顺畅。 清除堵塞物。 不进水 停水。 水龙头未打开。 进水口的滤网是否堵塞。 来水后再用。 打开水龙头。 按“进水口的清理”方法清理滤网。 放低排水管。 这是程序中对于脱偏的自动修正，洗 衣量过多或过少，或洗衣机未调水平 就容易出现脱水时的不平衡而进入自 动调整。当检查了以上各项后仍有异 常，请拔下电源插头，尽快与本公司 设在当地的用户服务部门联系。 滤网的清理 进水口的清理 解决方法 脱水过程中，脱 衣物偏置而引起的。 水停止并进水 不脱水 排水结束后机盖未盖上。 脱水后再次开盖。 盖好盖板。 盖好盖板。 脱水开始后间 为了达到更好的脱水效果而进 属正常现象。 行的。 歇性地脱水 初次使用时，排 是工厂做性能试验时剩余的水。属正常现象。 水管中有水流出 注意： 报警解除后，恢复到报警前状态； 洗涤过程中由于衣物吸水等原因，水位可能下降，一旦水位下降，就会 短暂停顿，自动补水。当液面下降很快并伴有多次补水时，请与本公司当地 售后服务部门联系。 由于电压波动造成机器无法正常工作，请拔下电源插头，重新上电。 当检查了以上各项后仍有异常，请拔下电源插头 ，尽快与本公司设在当地 的用户服务部门联系，他们将热忱为您服务。请不要在家中自己修理，这 样是危险的。 17 洗衣机的规格及技术参数 洗衣机的异常显示及处理方法 洗衣机如不能正常运行，且数码管指示出现异常指示或报警时，请进行下列检 查并修正。 注 水1 6分钟仍不 到 设 定水位 预约启动后开盖； 进入脱水状态时 开盖 标准/浸泡、 浸洗及 同一行 水位灯闪烁 快洗/轻柔、 洗涤及同一行 水位灯闪烁 第3次不平衡检知 家纺/夏日洗、 漂洗及同一行 水位灯闪烁 排水10分钟不到 空水位 自洁/桶干燥、 脱水及同一行 水位灯闪烁 蜂鸣器 连续鸣 响6秒 钟，若 报警未 被解除 ， 以后每 隔16分 钟重复 蜂鸣6秒 钟。 打开 机 盖， 处 理故 障 ， 然后 关 上机 盖 ， 解除 报 警。 型号名 TB50-1068G TB53-1068G(H) TB55-V1068 外形尺寸(mm) 515x525x900 制品重量( kg ) 29 31 32 340 340 400 5.0~5.5 6.0~6.3 7.0~7.3 额定输入功率(W) 额定洗涤、脱水容量(kg) 使用水压 0.1MPa~0.6MPa 能源效率等级 2级 TB60-1068G TB60-1068G(H) TB63-1068G(H) TB63-V1068 526x536x895 550x564x910 220V~/50Hz ≤62dB(A) ≤68dB(A) 18 19 TB70-1068G TB73-1068G(H) TB73-V1068
