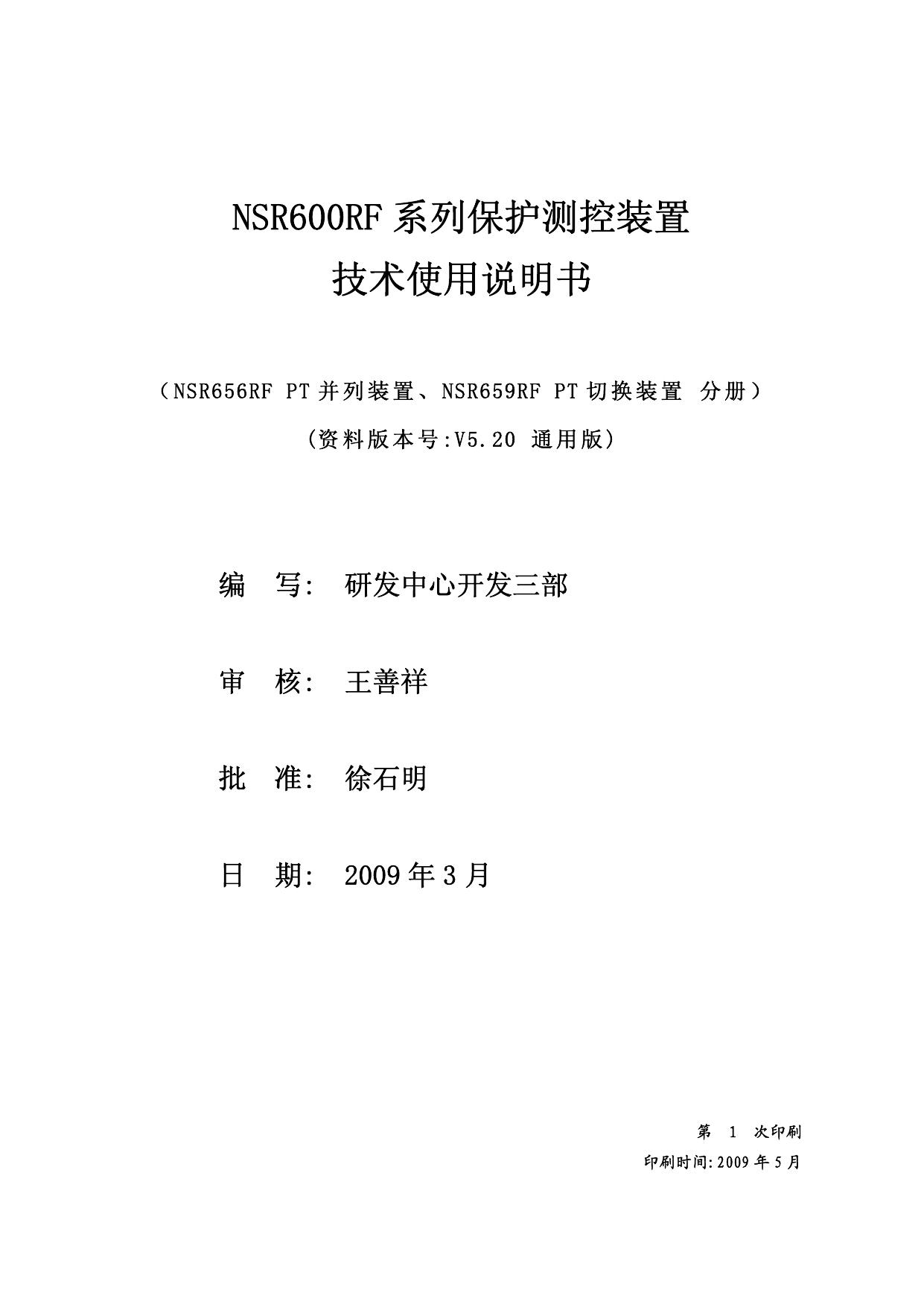

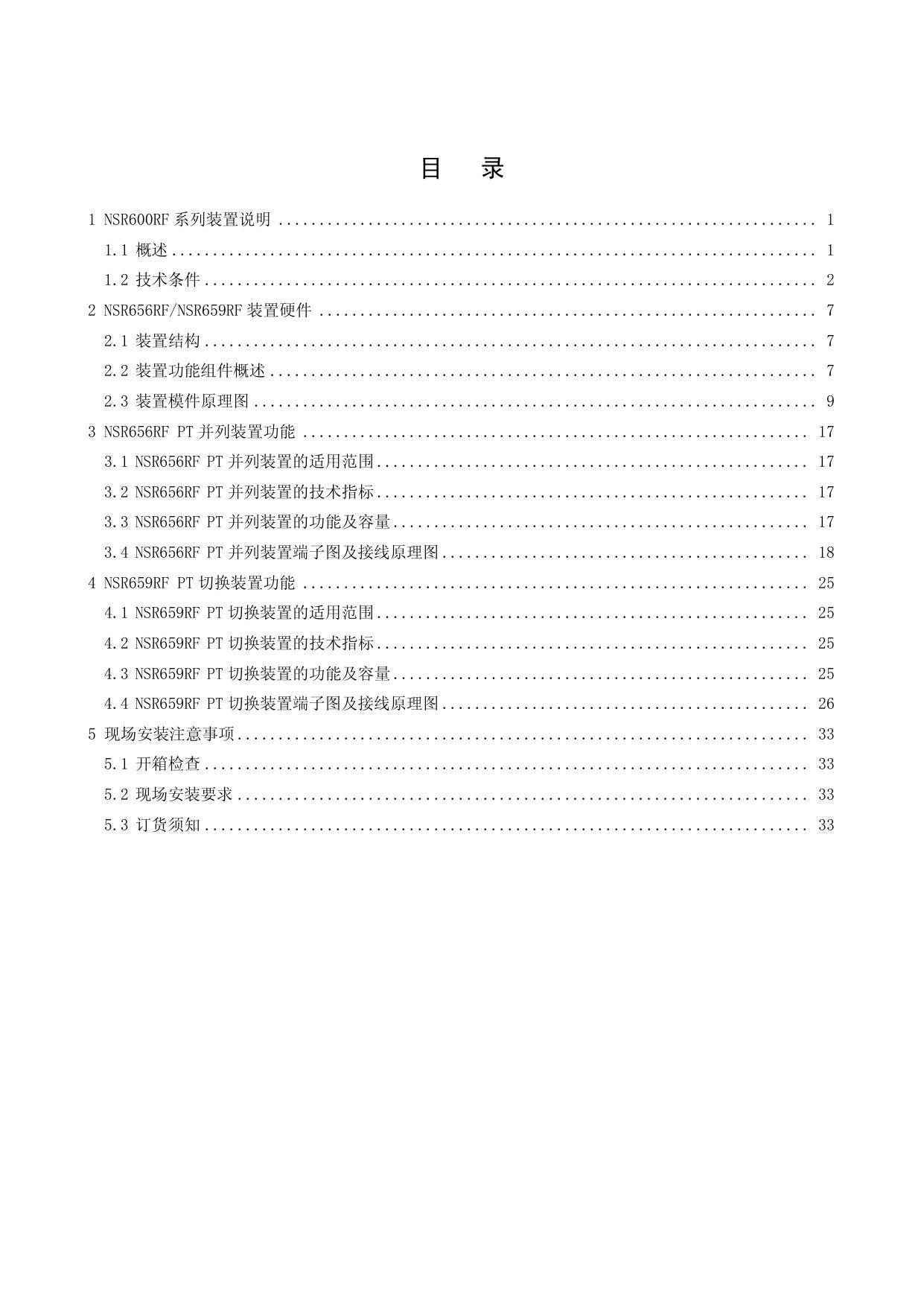

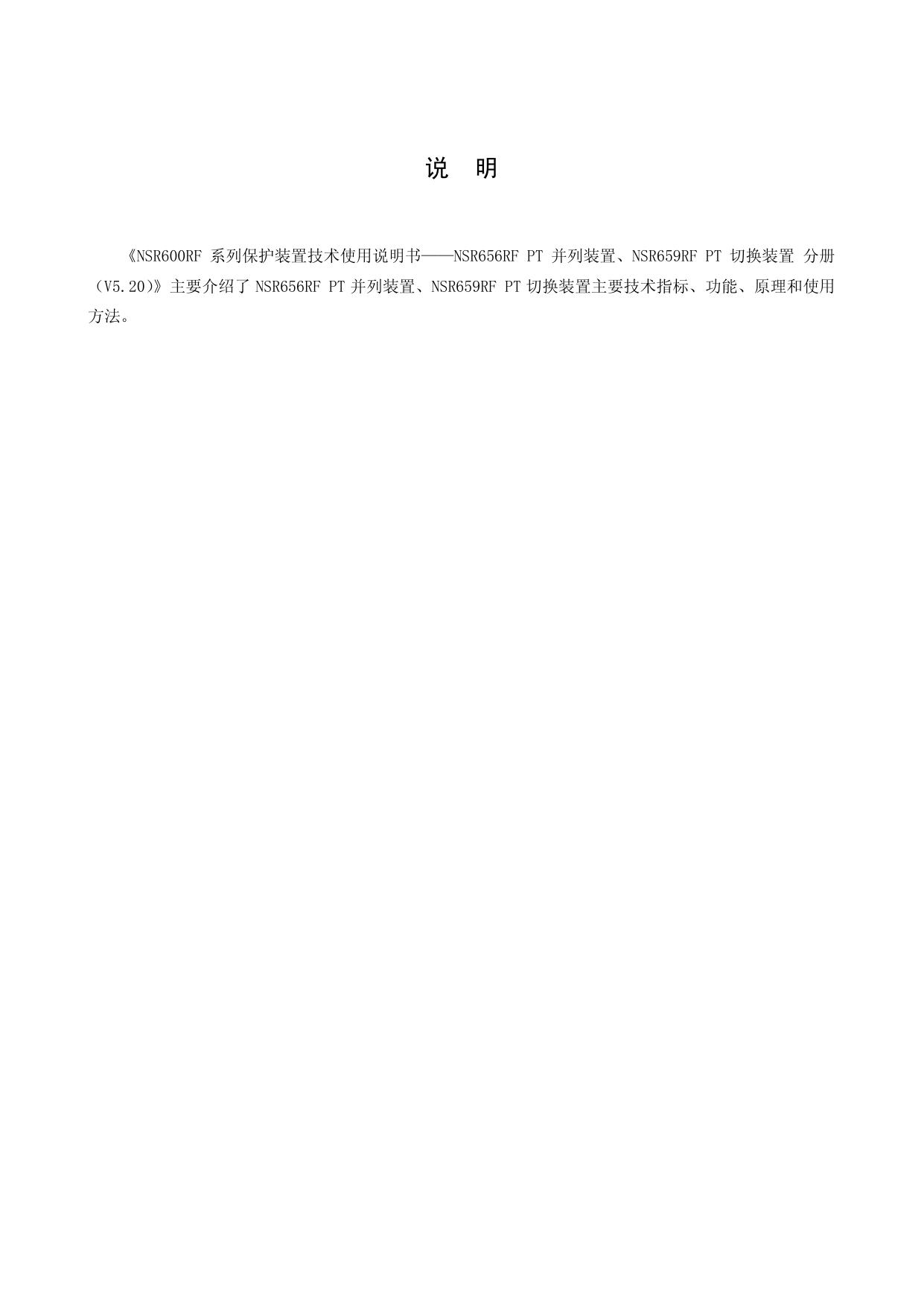

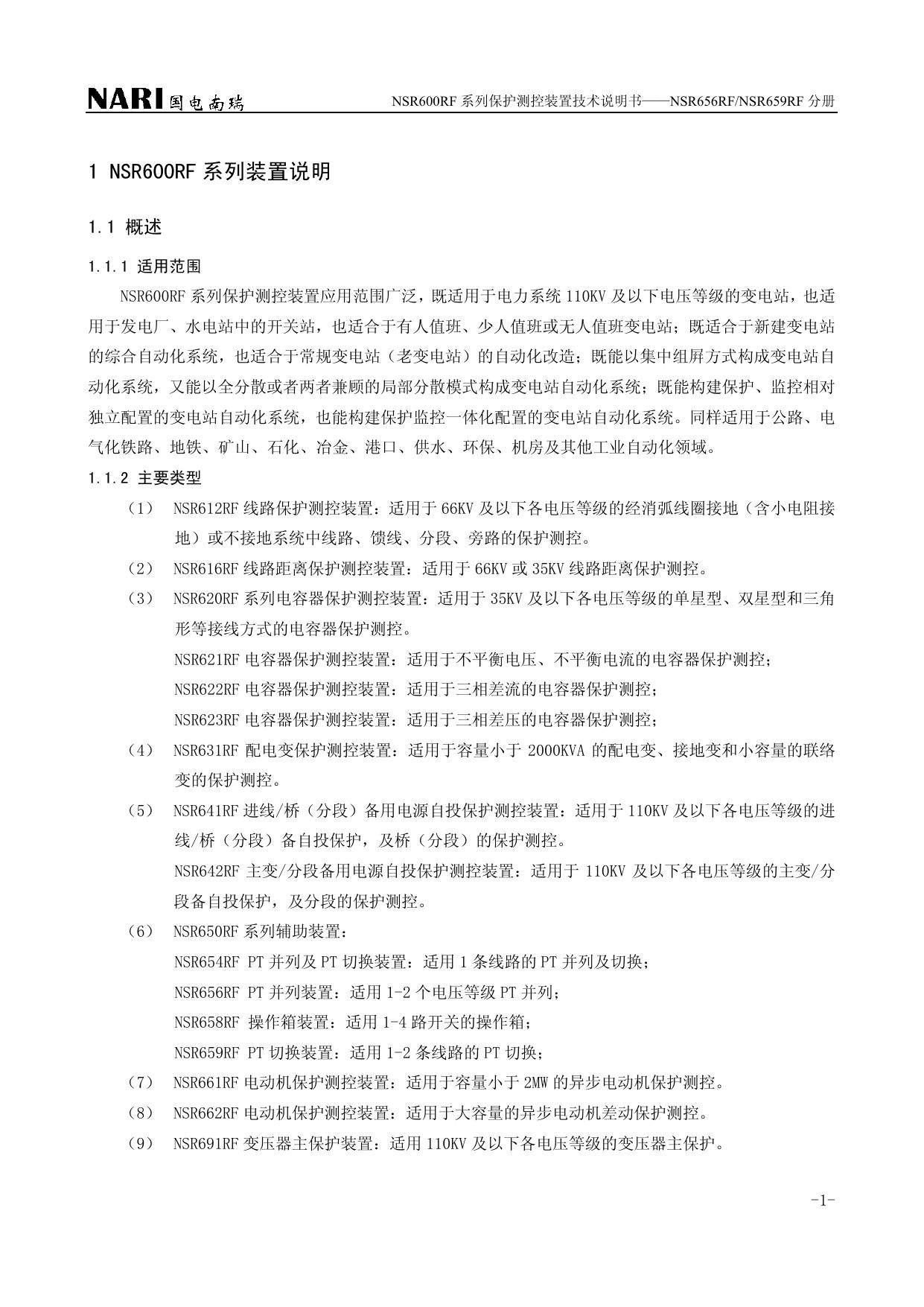

NS2000 变电站综合自动化系统 NSR600RF 系列保护测控装置 技术使用说明书 ----NSR656RF PT 并列装置、NSR659RF PT 切换装置分册 国电南瑞科技股份有限公司 2009 年 3 月 NSR600RF 系列保护测控装置 技术使用说明书 （ NSR656RF PT 并 列 装 置 、 NSR659RF PT 切 换 装 置 分 册 ） (资 料 版 本 号 :V5.20 通 用 版 ) 编 写: 研发中心开发三部 审 核: 王善祥 批 准: 徐石明 日 期: 2009 年 3 月 第 1 次印刷 印刷时间:2009 年 5 月 说 明 《NSR600RF 系列保护装置技术使用说明书——NSR656RF PT 并列装置、NSR659RF PT 切换装置 分册 （V5.20）》主要介绍了 NSR656RF PT 并列装置、NSR659RF PT 切换装置主要技术指标、功能、原理和使用 方法。 目 录 1 NSR600RF 系列装置说明 .................................................................. 1 1.1 概述 ............................................................................... 1 1.2 技术条件 ........................................................................... 2 2 NSR656RF/NSR659RF 装置硬件 ............................................................. 7 2.1 装置结构 ........................................................................... 7 2.2 装置功能组件概述 ................................................................... 7 2.3 装置模件原理图 ..................................................................... 9 3 NSR656RF PT 并列装置功能 .............................................................. 17 3.1 NSR656RF PT 并列装置的适用范围 ..................................................... 17 3.2 NSR656RF PT 并列装置的技术指标 ..................................................... 17 3.3 NSR656RF PT 并列装置的功能及容量 ................................................... 17 3.4 NSR656RF PT 并列装置端子图及接线原理图 ............................................. 18 4 NSR659RF PT 切换装置功能 .............................................................. 25 4.1 NSR659RF PT 切换装置的适用范围 ..................................................... 25 4.2 NSR659RF PT 切换装置的技术指标 ..................................................... 25 4.3 NSR659RF PT 切换装置的功能及容量 ................................................... 25 4.4 NSR659RF PT 切换装置端子图及接线原理图 ............................................. 26 5 现场安装注意事项 ...................................................................... 33 5.1 开箱检查 .......................................................................... 33 5.2 现场安装要求 ...................................................................... 33 5.3 订货须知 .......................................................................... 33 NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 1 NSR600RF 系列装置说明 1.1 概述 1.1.1 适用范围 NSR600RF 系列保护测控装置应用范围广泛，既适用于电力系统 110KV 及以下电压等级的变电站，也适 用于发电厂、水电站中的开关站，也适合于有人值班、少人值班或无人值班变电站；既适合于新建变电站 的综合自动化系统，也适合于常规变电站（老变电站）的自动化改造；既能以集中组屛方式构成变电站自 动化系统，又能以全分散或者两者兼顾的局部分散模式构成变电站自动化系统；既能构建保护、监控相对 独立配置的变电站自动化系统，也能构建保护监控一体化配置的变电站自动化系统。同样适用于公路、电 气化铁路、地铁、矿山、石化、冶金、港口、供水、环保、机房及其他工业自动化领域。 1.1.2 主要类型 （1） NSR612RF 线路保护测控装置：适用于 66KV 及以下各电压等级的经消弧线圈接地（含小电阻接 地）或不接地系统中线路、馈线、分段、旁路的保护测控。 （2） NSR616RF 线路距离保护测控装置：适用于 66KV 或 35KV 线路距离保护测控。 （3） NSR620RF 系列电容器保护测控装置：适用于 35KV 及以下各电压等级的单星型、双星型和三角 形等接线方式的电容器保护测控。 NSR621RF 电容器保护测控装置：适用于不平衡电压、不平衡电流的电容器保护测控； NSR622RF 电容器保护测控装置：适用于三相差流的电容器保护测控； NSR623RF 电容器保护测控装置：适用于三相差压的电容器保护测控； （4） NSR631RF 配电变保护测控装置：适用于容量小于 2000KVA 的配电变、接地变和小容量的联络 变的保护测控。 （5） NSR641RF 进线/桥（分段）备用电源自投保护测控装置：适用于 110KV 及以下各电压等级的进 线/桥（分段）备自投保护，及桥（分段）的保护测控。 NSR642RF 主变/分段备用电源自投保护测控装置：适用于 110KV 及以下各电压等级的主变/分 段备自投保护，及分段的保护测控。 （6） NSR650RF 系列辅助装置： NSR654RF PT 并列及 PT 切换装置：适用 1 条线路的 PT 并列及切换； NSR656RF PT 并列装置：适用 1-2 个电压等级 PT 并列； NSR658RF 操作箱装置：适用 1-4 路开关的操作箱； NSR659RF PT 切换装置：适用 1-2 条线路的 PT 切换； （7） NSR661RF 电动机保护测控装置：适用于容量小于 2MW 的异步电动机保护测控。 （8） NSR662RF 电动机保护测控装置：适用于大容量的异步电动机差动保护测控。 （9） NSR691RF 变压器主保护装置：适用 110KV 及以下各电压等级的变压器主保护。 -1- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 （10） NSR695RF 变压器后备保护测控装置：适用于 110KV 及以下各电压等级的变压器各侧后备保护 测控。 （11） NSR699RF 变压器非电量保护及各侧操作箱装置：适用于变压器 4 路非电量保护重动开出跳闸、 告警，及变压器 4 侧的操作箱。 （12） NSR668RF 电抗器保护测控装置：适用于电抗器保护测控。 1.1.3 产品主要特点 采用 32 位 DSP、16 位 AD 的硬件平台，具有运算速度快，采样精度高的特点； 程序直接固化到 DSP 中，具有安全、非易失的特点； I/O 控制信号直接由 DSP 控制，无须 CPLD 控制，具有集成度高，控制可靠的特点； 采用模块化、功能化的设计，具有软、硬件兼容性好的特点； 采用大屏幕全汉字液晶显示和 9 按键操作，具有易操作的特点； 完善的事件报告处理功能，可保存最新 128 次动作报告，最新 128 次 SOE 变位记录报告，最新 128 次动作过程报告，最新 128 次操作记录报告，最新 30 次故障录波报告（注：实际由开发部更改） ， 5 种报告的综合记录，便于复现故障的全部过程，便于监视对装置的各种操作； 各种保护跳闸逻辑出口可灵活组态配置，便于现场的调试； 各种保护投入的硬控制压板可灵活组态配置，便于现场的运行； 具有详尽的矢量、序分量的在线分析，便于监视、记录装置的运行状态； 可进行高达 30 次的谐波分析，便于现场的在线检测； 可以本地或远方整定定值，具有 8 套定值存储的容量，具体容量可扩充； 定值采用“实际投入有效”机制，便于现场的维护； 操作回路符合反措要求； 采用磁保持继电器，掉电保持，便于提示事故； 装置可接打印机，进行本地汉字打印事件、参数、定值； 采用硬件实时时钟，掉电后仍连续计时，可采用 GPS 差分、开入、通信对时； 小电流接地选线功能采用当地分散式和网络集中式两种方法实现； 可采用 CAN 网、485、光纤、以太网等介质，以单网、双网、三网方式与监控系统通信，通信速 度快、可靠性高，支持 IEC60870-5-103 标准； 通信采用统一编码设计，具有伸缩性和扩展性好的特点； 带有开出试验和闭环试验选项，便于调试、检验和传动； 采用整面板、背插式 6U 机箱，抗干扰能力强，通过 4 级严酷测试； 可安装在开关柜上，也可集中组屏； 1.2 技术条件 1.2.1 遵循的标准 -2- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 （1）保护标准 GB/T 14285-2006 继电保护和安全自动装置技术规程 DL/T 587-2007 微机继电保护装置运行管理规程 DL/T 667-1999 继电保护设备信息接口配套标准 DL 755-2001 电力系统安全稳定导则 DL 497-1992 电力系统自动低频减负荷工作管理规程 DL 428-1991 电力系统自动减负荷技术规定 DL/T 623-1997 电力系统继电保护及安全自动装置运行评价规程 GB/T 7261-2000 继电器及装置基本实验方法 GB/T 14047-1993 量度继电器和保护装置 DL/T 770-2001 微机变压器装置通用技术条件 DL/T 744-2001 微机电动机装置通用技术条件 DL/T 478-2001 静态继电保护及安全自动装置通用技术条件 （2）监控标准 GB／T 13729－2002 远动终端通用技术条件 DL/T 630-1997 交流采样远动终端技术条件 GB/T 2887-2000 计算站场地技术条件 DL/T 621-1997 交流电气装置的接地 DL 5003-2005 电力系统调度自动化设计技术规程 GB/T 13730-2002 地区电网数据采集与监控系统通用技术条件 GB50171－92 电气装置安装工程盘,柜及二次回路结线施工及验收规范 IEC870-5-103 远动设备及系统传输规约保护通信配套标准 （3）试验标准 GB 4208-2008 防护等级 GB/T 17626.2-2006 静电放电试验 GB/T 17626.3-2006 辐射静电试验 GB/T 17626.4-2008 快速瞬变干扰试验 GB/T 17626.5-2008 浪涌抗扰性试验 GB／T 14537-93 量度继电器和保护装置的冲击和碰撞试验 GB6162-98 静态继电器和保护装置的电气干扰试验 GB/T 14598.14 -98 电工电子产品基本环境试验规程 1.2.2 通用技术条件 -3- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 表（1.2-1） 通用技术条件表 额定参数 功率消耗 电源电压 220V 或 110V；允许偏差+15％和-15％ 输入交流电压 100V/ 3 或 100V 输入交流电流 5A 或 1A 输入交流频率 50Hz 电源回路 静态：＜25W，动态：＜30W 交流电压回路 ＜0.5VA/相 交流电流回路 ＜1.0VA/相 (In=5A)； ＜0.5VA/相 (In=1A)； 直流回路 80％—110％额定电压连续运行 交流电压回路 1.2 倍额定电压连续运行 过载能力 2 倍额定电流连续运行 交流电流回路 10 倍额定电流允许工作 10S 40 倍额定电流允许工作 1S 环境要求 物理性能 绝缘性能 机械性能 电磁兼容性能 -4- 运行温度范围 -30℃～+65℃ 存储温度范围 -40℃～+80℃ 相对湿度 小于 85%（20℃±5℃） 大气压力 60—140KPa 抗地震能力 水平加速度 0.2g，垂直加速度 0.1g 外形尺寸（mm） 高×宽×深=274.3×148.5×240.2（1/3U） 高×宽×深=265.3×258.9×240.2（1/2U） 重量 ＜8Kg 绝缘电阻 符合 DL/T478-2001 4.10.2 规定 介质强度 符合 DL/T478-2001 4.10.3 规定 冲击电压 符合 DL/T478-2001 4.10.4 规定 振动 符合 IEC255-21-1 最严酷级标准 冲击 符合 IEC255-21-2 最严酷级标准 碰撞 符合 IEC255-21-3 最严酷级标准 辐射电磁场干扰试验 符合 IEC61000-4-3 最严酷级Ⅲ级标准 快速瞬变干扰试验 符合 IEC61000-4-4 最严酷级Ⅳ级标准 1M 脉冲群干扰试验 符合 IEC61000-4-12 最严酷级Ⅲ级标准 静电放电试验 符合 IEC61000-4-2 最严酷级Ⅳ级标准 浪涌（冲击）抗扰度 符合 IEC61000-4-5 最严酷级Ⅳ级标准 工频磁场抗扰度 符合 IEC61000-4-8 最严酷级标准 射频场感应的传导骚扰抗扰度 符合 IEC61000-4-6 最严酷级Ⅳ级标准 电压突降、短时中断抗扰度 符合 IEC61000-4-11 最严酷级标准 NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 1.2.3 保护、测控参数 表（1.2-2） 保护测控参数表 相/线电流整定范围 0.02In-30In 不接地系统的零序电容电流整定范围 0.01A-1.2A 小电阻接地系统的零序电流整定范围 0.1A-10A 接地系统的零序电流整定范围 0.02In-30In 相/线电压整定范围 0.5V-120V 零序电压整定范围 1V-200V 频率整定范围 45-49.5Hz 时间整定范围 0-100s 定值整定步长 0.01 返回系数 过量：95％，欠量：105％ 动作时间 小于 35ms(激励量等于 1.2 倍定值) 电流、电压值误差 ≤2％ 频率定值误差 ≤0.01Hz 遥测路数 14 路 模数转换分辨率 16 位 采样方式 交流采样 采样周期 32 点/周波 遥 电流测量范围 0.02-6A 测 电压测量范围 0.5-120V 参 电流和电压精度 0.2 级 数 有功和无功精度 0.5 级 功率因数精度 0.5 级 频率测量误差 <0.01Hz 刷新时间 <1S 温度影响 误差不超过±0.5％ 遥 路数 4路 脉 分辨率 <2ms 参 回路电压 DC24V 数 抖动抑制 2ms-60s，级差 1ms 遥 路数 16-36 路 信 分辨率 <1 ms 参 回路电压 DC220V、110V 或 24V 数 抖动抑制 2ms-60s，级差 1ms 开 路数 1-3 出 输出方式 密闭继电器无源接点输出 保 护 参 数 -5- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 -6- 参 容量 接通负载能力 5A/380VAC，不断弧 数 输出脉宽 0.1s-99.9s 网络 网络类型 CAN（K） RS-485（bps） 以太网 参数 通信速率 20-500 1200-19200 10M/100M 直流 跳合闸保持电流范围 0.3A-8A（可调在 20-50%Ie 启动） 操作 跳合闸启动电压 > 60%额定操作电压 参数 YX 启动电压 > 50% YX 额定电压 装置 平均故障间隔时间（MTBF） > 30000 小时 使用率 可用率 99.98％ NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2 NSR656RF/NSR659RF 装置硬件 2.1 装置结构 NSR656RF/NSR659RF 装置采用 1/3 整层宽度的 19 英寸（6U）机箱，功能模件采用后插方式插入机箱。 机械结构及开孔图，如图（2.1-1） 、 （2.1-2） 、（2-3）所示： 图（2.1-1）机箱正视图 图（2.1-2）机箱侧视图 直径4.5的圆孔或 M4螺纹孔 图（2.1-3）机箱开孔尺寸 2.2 装置功能组件概述 NSR656RF/NSR659RF 装置板件按功能合理划分，采用了模块化、功能化、通用化的设计思想，使功能 板件的功能明确、便于互换。不同的产品由相同的各功能组件按需要组合配置，实现了功能模块的标准化。 -7- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2.2.1 PTBL 板功能及使用说明 （1）PTBL 板功能 PTBL 板用于 PT 并列装置中，完成以下功能： 完成 2 组 PT 共 4 路保护电压、4 路计量电压的并列功能。 PT 刀闸位置重动的功能； 可就地方式并列，也可采用远方并列/解列（用遥控方式实现）； 接点（GJCOM、PTⅠON）、 （GJCOM、PTⅡON）、 （GJCOM、BLON）做为重动、并列状态的监视开 出信号，可做为遥信采集，同时有相应的指示灯。 （2）PTBL 板使用说明 操作电源缺省为 DC220V，若操作电源为 DC110V 时，需更改相应回路的参数，具体方法参见 《NSR600RF 系列保护测控装置调试指导书》； 在无 PT 刀闸位置时，可采用以下两种方法实现并列： 2 组 PT 刀闸位置人工输入正电，实现 PT 的重动； 将 PT 各输入相直接接至 PTBL 板相应的每组电压重动输出位置。 （3）PT 并列（切换）板件包含四种类型： 单位置版本（PTBL V4.2、PTQH V4.2）：PT 切换采用单 PT 刀闸（手车）合位位置。原理见 图“3.5.4” 。 单位置独立操作电源版本（PTBLB V4.3、PTQHB V4.3）：PT 切换采用单 PT 刀闸（手车）合 位位置，各段母线 PT 刀闸位置及电压切换采用独立的操作电源。原理见图“3.5.4”。 双位置独立操作电源告警带保持版本（PTBLD V3.0、PTQHD V3.0）：PT 切换采用单 PT 刀闸 （手车）合位和分位。PT 刀闸（手车）合位=1 启动电压切换，PT 刀闸（手车）分位=1 退 出电压切换。刀闸位置告警开出和告警灯带保持功能。各段母线 PT 刀闸位置及电压切换采 用独立的操作电源。原理见图“3.5.4”。 双位置独立操作电源告警不带保持版本（PTBLD V4.3、PTQHD V4.3）：PT 切换采用单 PT 刀 闸（手车）合位和分位。PT 刀闸（手车）合位=1 启动电压切换，PT 刀闸（手车）分位=1 退出电压切换；各段母线 PT 刀闸位置及电压切换采用独立的操作电源。刀闸位置告警开出 和告警灯不带保持功能原理见图“3.5.4”。 2.2.2 PTQH 板功能及使用说明 （1）PTQH 板功能 PTQH 板用于 PT 切换装置中，完成以下功能： 完成 2 组 PT 共 4 路保护电压，4 路计量电压的切换功能. 接点（GJCOM、PTⅠON）、（GJCOM、PTⅡON）做为线路母线侧刀闸位置的监视开出信号，可 做为遥信采集，同时有相应的指示灯。 （2）PTQH 板使用说明 -8- 在做 PT 切换功能时，将各组 PT 的重动输出相短接； NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 操作电源缺省为 DC220V，若操作电源为 DC110V 时，需更改相应回路的参数，具体方法参见《NSR600RF 系列保护测控装置调试指导书》； 2.3 装置模件原理图 2.3.1 PTBL 模件原理图（PTBL V4.2、PTQH V4.2） -9- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 -10- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2.3.2 PTBL 模件原理图（PTBLB V4.3、PTQHB V4.3） -11- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTBLB V4.3 操作电源 +KM(50) 远方并列 YFBL(46) 远方解列 YFJL(47) 就地并列 JDBL(45) 母联开关 QK 就地 远方 JLG KK 远方并列正电 YFEXE(48) IG5 BLG1 RBLD1 RSD1 BLG2 BLG4 RBL2 BLG3 RBL1 JDBL(45)(板上已引线) YFJL(47) YFBL(46) RJL2 DZ1 RJL1 JDBL(45) BLG YKH YKT YK BLG RBLD2 RSD2 BLG5 UIMA' (11) UIMB' (12) UIMC' (13) UIM0' (14) GJCOM (37) BLG JLG BLG1 并列指示灯 RBLG3 RSD3 RBLG2 SDJ RBLG1 RBLG6 RBL4 RBLG5 RBL3 SD+ UIP0' (32) UIPC' (31) UIPB (30) UIPA' (29) RJL4 BLON (40) UIIM0' (18) UIIMC' (17) UIIMB' (16) UIIMA' (15) RJL3 RBLG4 BLG1 BLG3 BLG3 BLG5 RSD4 BLG2 BLG2 BLG4 BLG4 SDJ UIIPA' (33) UIIPB' (34) UIIPC' (35) UIIP0' (36) SD- 操作电源-KM(52) -12- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2.3.3 PTBL 模件原理图（PTBLD V3.0、PTQHD V3.0） -13- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 -14- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2.3.4 PTBL 模件原理图（PTBLD V4.3、PTQHD V4.3） -15- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 -16- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 3 NSR656RF PT 并列装置功能 3.1 NSR656RF PT 并列装置的适用范围 NSR656RF PT 并列装置适用于单母线分段接线方式的两段母线 PT 重动、并列。 3.2 NSR656RF PT 并列装置的技术指标 （1） 固有重动延时： 小于 15ms； （2） 容量： 测量保护 TV（UA、UB、UC、U0） 、计量 TV（UA、UB、UC、U0） ； （3） 操作电压： DC220V、DC100V； （4） 启动电压： 大于 60%额定操作电压； （5） 启动功率： 大于 5W； 3.3 NSR656RF PT 并列装置的功能及容量 NSR656RF PT 并列装置能完成单母线分段方式的 2 段母线 PT 的各 8 路电压（4 路测量保护电压、4 路 测量电压）的重动、并列操作。每台装置中可配置 2 块 PTBL 板件，完成 2 个电压等级的 PT 并列。 （1） PT 的重动 NSR656RF PT 并列装置由各段 PT 的一次刀闸位置将 8 路电压重动到电压小母线，接至本段母线的保护 测控装置的 PT 回路，并有重动监视信号开出。 （2） PT 的并列 NSR656RF PT 并列装置由分段开关的位置完成重动后的 8 路电压并列，并有并列监视信号开出。PT 的 并列有就地、远方两种方式，就地并列/解列由并列操作 KK 控制完成，远方并列/解列由遥控操作完成。 -17- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 3.4 NSR656RF PT 并列装置端子图及接线原理图 1． NSR656RF PT 并列装置的端子图一 -18- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTBL（PT 并列）模件说明 端子 1～4 为Ⅰ母 PT 的重动前计量电压。 端子 5～8 为Ⅱ母 PT 的重动前计量电压。 端子 11～14 为Ⅰ母 PT 的重动后计量电压。 端子 15～18 为Ⅱ母 PT 的重动后计量电压。 端子 19～22 为Ⅰ母 PT 的重动前保护电压。 端子 23～26 为Ⅱ母 PT 的重动前保护电压。 端子 29～32 为Ⅰ母 PT 的重动后保护电压。 端子 33～36 为Ⅱ母 PT 的重动后保护电压。 端子 37、38、39、40 为Ⅰ母 PT、Ⅱ母 PT、并列信号开出。 端子 41 为Ⅰ母 PT 刀闸位置的开入端。 端子 43 为Ⅱ母 PT 刀闸位置的开入端。 端子 45 为就地并列的开入端。 端子 46 为远方并列的开入端。 端子 47 为远方解列的开入端。 端子 48 为远方操作的正电源开入端。 端子 50、52 为 PTBL 操作电源。 端子 49、51 为 PTBL 操作电源失电告警接点（常闭）。 -19- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2． NSR656RF PT 并列装置的端子图二 -20- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTBL（PT 并列）模件说明 端子 1～4 为Ⅰ母 PT 的重动前计量电压。 端子 5～8 为Ⅱ母 PT 的重动前计量电压。 端子 11～14 为Ⅰ母 PT 的重动后计量电压。 端子 15～18 为Ⅱ母 PT 的重动后计量电压。 端子 19～22 为Ⅰ母 PT 的重动前保护电压。 端子 23～26 为Ⅱ母 PT 的重动前保护电压。 端子 29～32 为Ⅰ母 PT 的重动后保护电压。 端子 33～36 为Ⅱ母 PT 的重动后保护电压。 端子 37、38、39、40 为Ⅰ母 PT、Ⅱ母 PT、并列信号开出。 端子 41 为Ⅰ母 PT 刀闸位置的开入端。 端子 42 为Ⅰ母刀闸位置信号及Ⅰ母电压切换操作负电源。 端子 43 为Ⅱ母 PT 刀闸位置的开入端。 端子 44 为Ⅱ母刀闸位置信号及Ⅱ母电压切换操作负电源。 端子 45 为就地并列的开入端。 端子 46 为远方并列的开入端。 端子 47 为远方解列的开入端。 端子 48 为远方操作的正电源开入端。 端子 50、52 为 PTBL 操作电源。 端子 49、51 为 PTBL 操作电源失电告警接点（常闭）。 -21- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 3． NSR656RF PT 并列装置的端子图三 -22- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTBL（PT 并列）模件说明 端子 1～4 为Ⅰ母 PT 的重动前计量电压。 端子 5～8 为Ⅱ母 PT 的重动前计量电压。 端子 9 为Ⅰ母刀闸位置信号及Ⅰ母电压切换操作负电源。 端子 10 为Ⅱ母刀闸位置信号及Ⅱ母电压切换操作负电源。 端子 11～14 为Ⅰ母 PT 的重动后计量电压。 端子 15～18 为Ⅱ母 PT 的重动后计量电压。 端子 19～22 为Ⅰ母 PT 的重动前保护电压。 端子 23～26 为Ⅱ母 PT 的重动前保护电压。 端子 29～32 为Ⅰ母 PT 的重动后保护电压。 端子 33～36 为Ⅱ母 PT 的重动后保护电压。 端子 37、38、39、40 为Ⅰ母 PT、Ⅱ母 PT、并列信号开出。 端子 41 为Ⅰ母 PT 刀闸常开接点的开入端。 端子 42 为Ⅰ母 PT 刀闸常闭接点的开入端。 端子 43 为Ⅱ母 PT 刀闸常开接点的开入端。 端子 44 为Ⅱ母 PT 刀闸常闭接点的开入端。 端子 45 为就地并列的开入端。 端子 46 为远方并列的开入端。 端子 47 为远方解列的开入端。 端子 48 为远方操作的正电源开入端。 端子 50、52 为 PTBL 操作电源。 端子 49、51 为 PTBL 操作电源失电告警接点（常闭）。 -23- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 4． NSR656RF PT 并列装置的接线原理图 -24- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 4 NSR659RF PT 切换装置功能 4.1 NSR659RF PT 切换装置的适用范围 NSR659RF PT 切换装置适用于双母线接线方式的间隔，实现正、副母线 PT 切换。 4.2 NSR659RF PT 切换装置的技术指标 （1） 固有重动延时： 小于 15ms； （2） 容量： 测量保护 TV（UA、UB、UC、U0） 、计量 TV（UA、UB、UC、U0） ； （3） 操作电压： DC220V、DC100V； （4） 启动电压： 大于 60%额定操作电压； （5） 启动功率： 大于 5W； 4.3 NSR659RF PT 切换装置的功能及容量 NSR659RF PT 并列装置能完成双母线接线方式的间隔正、副母线 PT 各 8 路电压（4 路测量保护电压、 4 路测量电压）的切换操作。每台装置中可配置 2 块 PTQH 板件，完成 2 个间隔的 PT 切换。 NSR659RF PT 并列装置由间隔正、副母线的一次刀闸位置将 8 路电压切换到电压小母线，接至本间隔 的保护测控装置的 PT 回路，并有重动监视信号开出。 -25- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 4.4 NSR659RF PT 切换装置端子图及接线原理图 1． NSR659RF PT 切换装置的端子图一 -26- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTQH（PT 切换）模件说明 端子 1～4 为正母 PT 的重动前计量电压。 端子 5～8 为副母 PT 的重动前计量电压。 端子 11～14 为正母 PT 的重动后计量电压。 端子 15～18 为副母 PT 的重动后计量电压。 端子 19～22 为正母 PT 的重动前保护电压。 端子 23～26 为副母 PT 的重动前保护电压。 端子 29～32 为正母 PT 的重动后保护电压。 端子 33～36 为副母 PT 的重动后保护电压。 端子 37、38、39 为正母、副母刀闸信号开出。 端子 41 为正母刀闸位置的开入端。 端子 43 为副母刀闸位置的开入端。 端子 50、52 为 PTQH 操作电源。 -27- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 2． NSR659RF PT 切换装置的端子图二 -28- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTQH（PT 切换）模件说明 端子 1～4 为正母 PT 的重动前计量电压。 端子 5～8 为副母 PT 的重动前计量电压。 端子 11～14 为正母 PT 的重动后计量电压。 端子 15～18 为副母 PT 的重动后计量电压。 端子 19～22 为正母 PT 的重动前保护电压。 端子 23～26 为副母 PT 的重动前保护电压。 端子 29～32 为正母 PT 的重动后保护电压。 端子 33～36 为副母 PT 的重动后保护电压。 端子 37、38、39 为正母、副母刀闸信号开出。 端子 41 为正母刀闸位置的开入端。 端子 42 为正母刀闸位置信号及正母电压切换操作负电源。 端子 43 为副母刀闸位置的开入端。 端子 44 为副母刀闸位置信号及副母电压切换操作负电源。 端子 50、52 为 PTQH 操作电源。 -29- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 3． NSR659RF PT 切换装置的端子图三 -30- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 PTQH（PT 切换）模件说明 端子 1～4 为正母 PT 的重动前计量电压。 端子 5～8 为副母 PT 的重动前计量电压。 端子 9 为正母刀闸位置信号及正母电压切换操作负电源。 端子 10 为副母刀闸位置信号及副母电压切换操作负电源。 端子 11～14 为正母 PT 的重动后计量电压。 端子 15～18 为副母 PT 的重动后计量电压。 端子 19～22 为正母 PT 的重动前保护电压。 端子 23～26 为副母 PT 的重动前保护电压。 端子 29～32 为正母 PT 的重动后保护电压。 端子 33～36 为副母 PT 的重动后保护电压。 端子 37、38、39 为正母、副母刀闸信号开出。 端子 41 为正母刀闸常开接点的开入端。 端子 42 为正母刀闸常闭接点的开入端。 端子 43 为副母刀闸常开接点的开入端。 端子 44 为副母刀闸常闭接点的开入端。 端子 50、52 为 PTQH 操作电源。 -31- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 4． NSR659RF PT 切换装置的接线原理图 -32- NSR600RF 系列保护测控装置技术说明书——NSR656RF/NSR659RF 分册 5 现场安装注意事项 5.1 开箱检查 到货后，请先清点货物数量是否与合同、装箱清单一致，并检查各设备包装箱的外观，查看有无明显 的损坏，若发现设备数量不符，开裂、破损、受潮等情况应立即与我公司联系，不要急于开拆。设备的搬 运要备加小心，不得跌落和碰撞。存储的环境条件应符合技术要求。 通常，保护测控装置、屏可自行开拆安装，后台监控设备原则上由本公司调试工程师到现场后配合开 箱安装。 5.2 现场安装要求 站内的接地系统的电阻要小于 4Ω； 屏柜、机箱的外壳要可靠接地； 交流电源的地线要可靠接地； 电压、电流、控制信号的电缆要采用铠装（屏蔽）电缆； CAN 通讯电缆要带屏蔽层的双绞线，其他通讯线要带屏蔽的 4 芯通讯线； 所有电缆的屏蔽层、铠装层要编成麻花形可靠接地； 5.3 订货须知 额定电压（交流、直流） 、（220V、110V） 额定交流电压、交流电流、系统频率 跳合闸电流 特殊功能要求 通讯接口及通讯规约 -33- 本说明书如有改动，恕不另行通知。 国电南瑞科技股份有限公司 信箱：南京 323 信箱 地址：南京浦口高新区高新路 20 号 邮编: 210061 电话：市场营销 025-83403577 技术支持 025-83097643 传真：025-83097607 网址：http://www.naritech.cn E-MAIL：market@naritech.cn 20090511 印刷
