华硕 ML229H液晶显示器 使用说明书

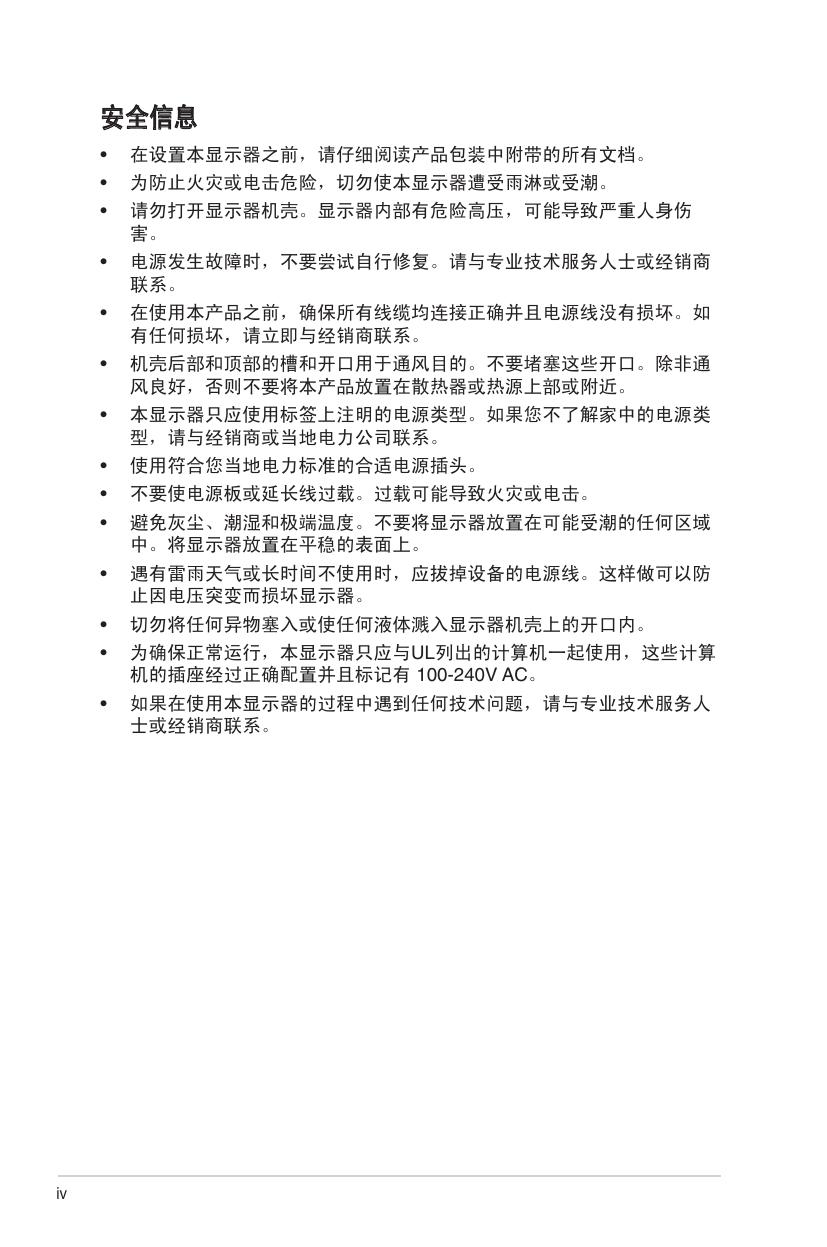

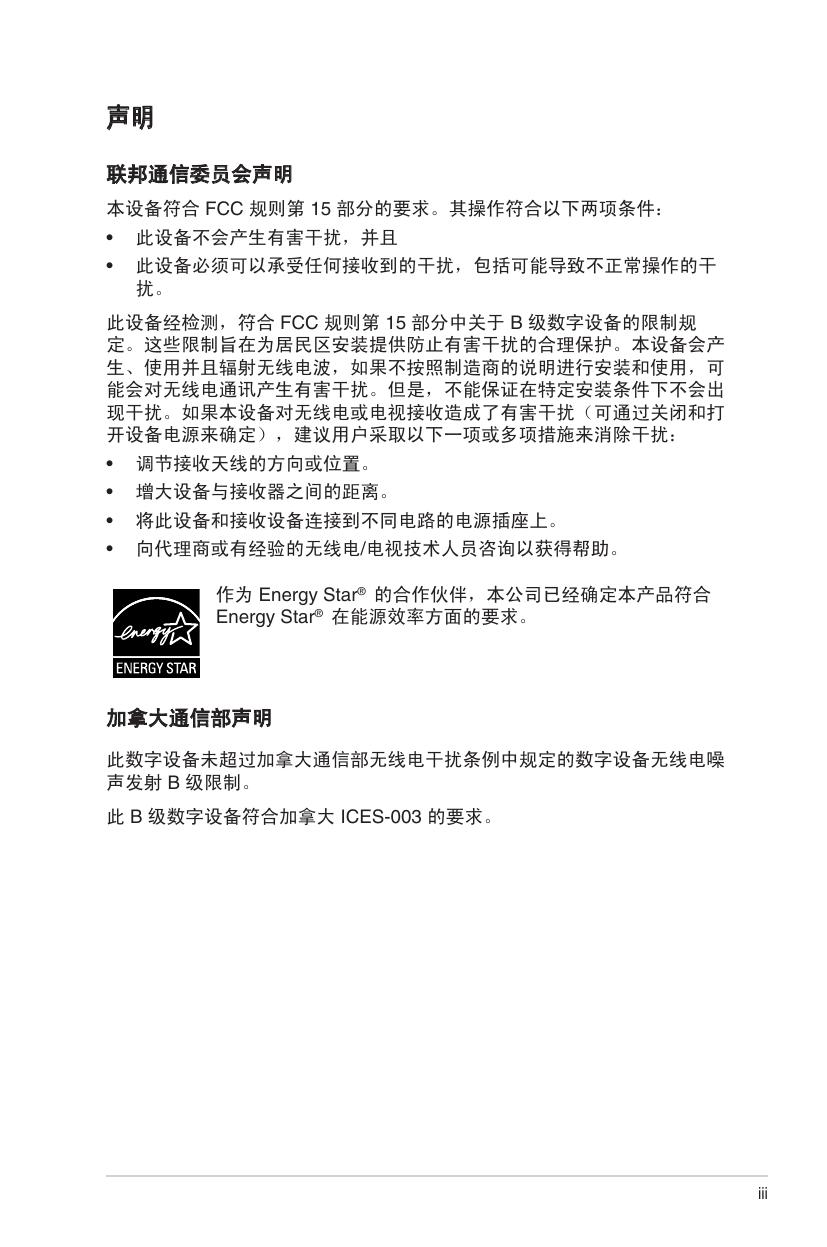

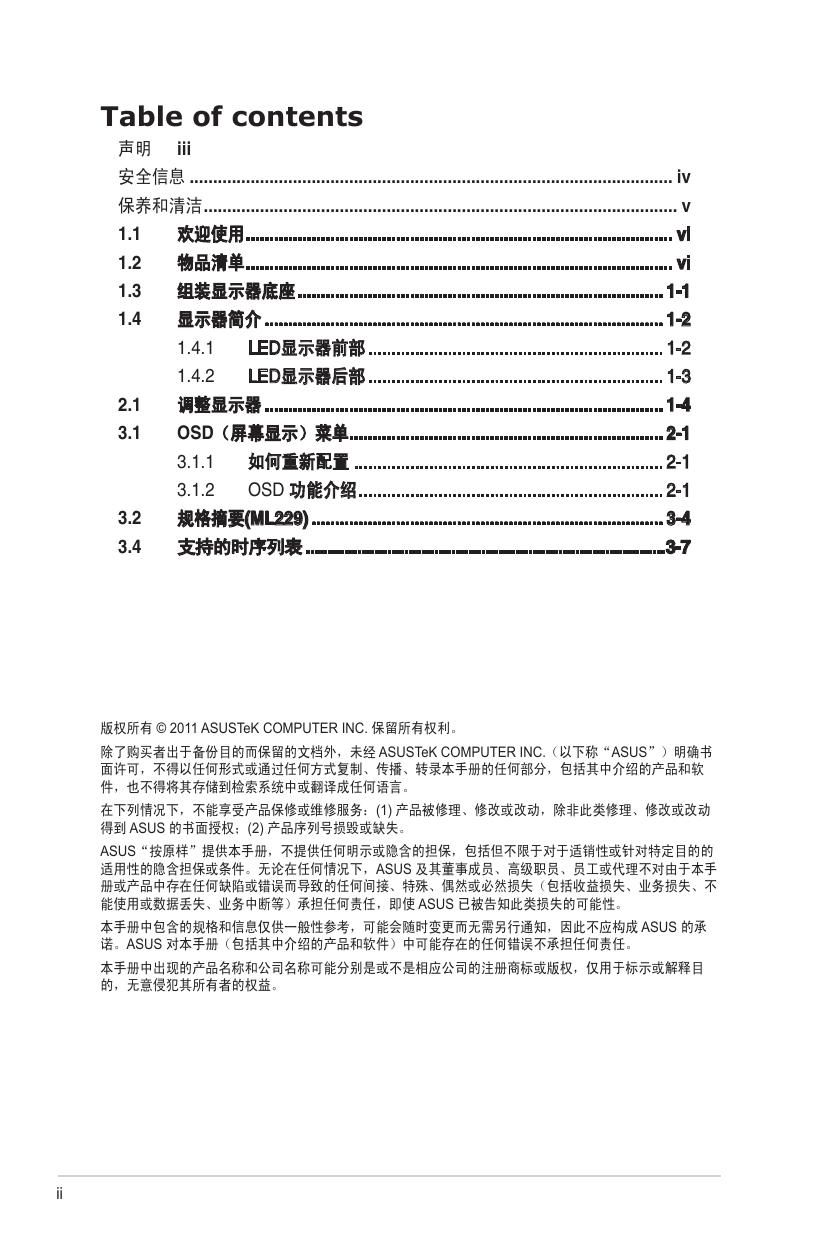

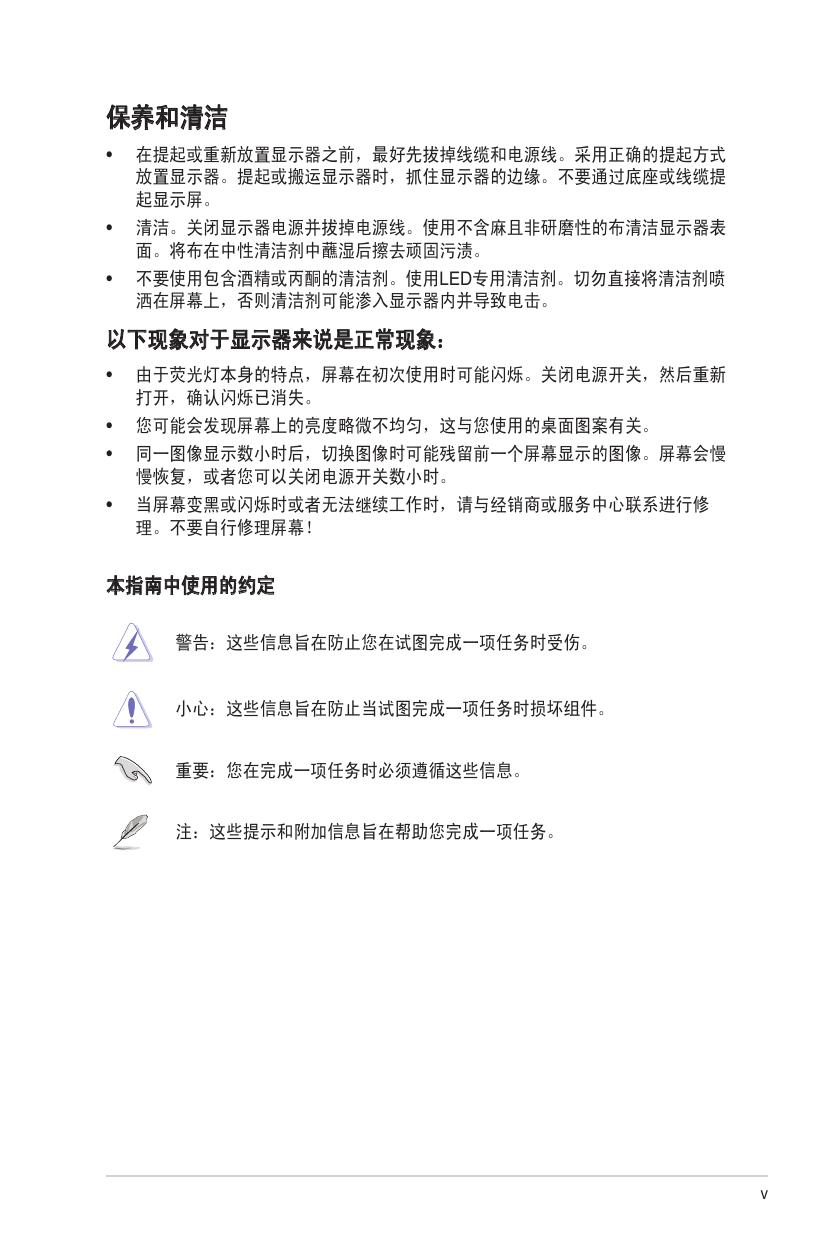

2011 年 1月 ML229H 系列 LED显示器 用户指南 Table of contents 声明 iii 安全信息 ....................................................................................................... iv 保养和清洁 ..................................................................................................... v 1.1 欢迎使用 ........................................................................................... vi 1.2 物品清单 ........................................................................................... vi 1.3 组装显示器底座 .............................................................................. 1-1 1.4 显示器简介 ..................................................................................... 1-2 1.4.1 LED显示器前部 ............................................................... 1-2 1.4.2 LED显示器后部 ............................................................... 1-3 2.1 调整显示器 ..................................................................................... 1-4 3.1 OSD（屏幕显示）菜单................................................................... 2-1 3.1.1 如何重新配置 .................................................................. 2-1 3.1.2 OSD 功能介绍 ................................................................. 2-1 3.2 规格摘要(ML229) ........................................................................... 3-4 3.4 支持的时序列表 ....................................................................................3-7 版权所有 © 2011 ASUSTeK COMPUTER INC. 保留所有权利。 除了购买者出于备份目的而保留的文档外，未经 ASUSTeK COMPUTER INC.（以下称“ASUS”）明确书 面许可，不得以任何形式或通过任何方式复制、传播、转录本手册的任何部分，包括其中介绍的产品和软 件，也不得将其存储到检索系统中或翻译成任何语言。 在下列情况下，不能享受产品保修或维修服务：(1) 产品被修理、修改或改动，除非此类修理、修改或改动 得到 ASUS 的书面授权；(2) 产品序列号损毁或缺失。 ASUS“按原样”提供本手册，不提供任何明示或隐含的担保，包括但不限于对于适销性或针对特定目的的 适用性的隐含担保或条件。无论在任何情况下，ASUS 及其董事成员、高级职员、员工或代理不对由于本手 册或产品中存在任何缺陷或错误而导致的任何间接、特殊、偶然或必然损失（包括收益损失、业务损失、不 能使用或数据丢失、业务中断等）承担任何责任，即使 ASUS 已被告知此类损失的可能性。 本手册中包含的规格和信息仅供一般性参考，可能会随时变更而无需另行通知，因此不应构成 ASUS 的承 诺。ASUS 对本手册（包括其中介绍的产品和软件）中可能存在的任何错误不承担任何责任。 本手册中出现的产品名称和公司名称可能分别是或不是相应公司的注册商标或版权，仅用于标示或解释目 的，无意侵犯其所有者的权益。 ii 声明 联邦通信委员会声明 本设备符合 FCC 规则第 15 部分的要求。其操作符合以下两项条件： • 此设备不会产生有害干扰，并且 • 此设备必须可以承受任何接收到的干扰，包括可能导致不正常操作的干 扰。 此设备经检测，符合 FCC 规则第 15 部分中关于 B 级数字设备的限制规 定。这些限制旨在为居民区安装提供防止有害干扰的合理保护。本设备会产 生、使用并且辐射无线电波，如果不按照制造商的说明进行安装和使用，可 能会对无线电通讯产生有害干扰。但是，不能保证在特定安装条件下不会出 现干扰。如果本设备对无线电或电视接收造成了有害干扰（可通过关闭和打 开设备电源来确定），建议用户采取以下一项或多项措施来消除干扰： • 调节接收天线的方向或位置。 • 增大设备与接收器之间的距离。 • 将此设备和接收设备连接到不同电路的电源插座上。 • 向代理商或有经验的无线电/电视技术人员咨询以获得帮助。 作为 Energy Star® 的合作伙伴，本公司已经确定本产品符合 Energy Star® 在能源效率方面的要求。 加拿大通信部声明 此数字设备未超过加拿大通信部无线电干扰条例中规定的数字设备无线电噪 声发射 B 级限制。 此 B 级数字设备符合加拿大 ICES-003 的要求。 iii 安全信息 iv • 在设置本显示器之前，请仔细阅读产品包装中附带的所有文档。 • 为防止火灾或电击危险，切勿使本显示器遭受雨淋或受潮。 • 请勿打开显示器机壳。显示器内部有危险高压，可能导致严重人身伤 害。 • 电源发生故障时，不要尝试自行修复。请与专业技术服务人士或经销商 联系。 • 在使用本产品之前，确保所有线缆均连接正确并且电源线没有损坏。如 有任何损坏，请立即与经销商联系。 • 机壳后部和顶部的槽和开口用于通风目的。不要堵塞这些开口。除非通 风良好，否则不要将本产品放置在散热器或热源上部或附近。 • 本显示器只应使用标签上注明的电源类型。如果您不了解家中的电源类 型，请与经销商或当地电力公司联系。 • 使用符合您当地电力标准的合适电源插头。 • 不要使电源板或延长线过载。过载可能导致火灾或电击。 • 避免灰尘、潮湿和极端温度。不要将显示器放置在可能受潮的任何区域 中。将显示器放置在平稳的表面上。 • 遇有雷雨天气或长时间不使用时，应拔掉设备的电源线。这样做可以防 止因电压突变而损坏显示器。 • 切勿将任何异物塞入或使任何液体溅入显示器机壳上的开口内。 • 为确保正常运行，本显示器只应与UL列出的计算机一起使用，这些计算 机的插座经过正确配置并且标记有 100-240V AC。 • 如果在使用本显示器的过程中遇到任何技术问题，请与专业技术服务人 士或经销商联系。 保养和清洁 • 在提起或重新放置显示器之前，最好先拔掉线缆和电源线。采用正确的提起方式 放置显示器。提起或搬运显示器时，抓住显示器的边缘。不要通过底座或线缆提 起显示屏。 • 清洁。关闭显示器电源并拔掉电源线。使用不含麻且非研磨性的布清洁显示器表 面。将布在中性清洁剂中蘸湿后擦去顽固污渍。 • 不要使用包含酒精或丙酮的清洁剂。使用LED专用清洁剂。切勿直接将清洁剂喷 洒在屏幕上，否则清洁剂可能渗入显示器内并导致电击。 以下现象对于显示器来说是正常现象： • 由于荧光灯本身的特点，屏幕在初次使用时可能闪烁。关闭电源开关，然后重新 打开，确认闪烁已消失。 • 您可能会发现屏幕上的亮度略微不均匀，这与您使用的桌面图案有关。 • 同一图像显示数小时后，切换图像时可能残留前一个屏幕显示的图像。屏幕会慢 慢恢复，或者您可以关闭电源开关数小时。 • 当屏幕变黑或闪烁时或者无法继续工作时，请与经销商或服务中心联系进行修 理。不要自行修理屏幕！ 本指南中使用的约定 警告：这些信息旨在防止您在试图完成一项任务时受伤。 小心：这些信息旨在防止当试图完成一项任务时损坏组件。 重要：您在完成一项任务时必须遵循这些信息。 注：这些提示和附加信息旨在帮助您完成一项任务。 v 更多信息 如需更多信息或者产品和软件更新，请使用下列资源。 1. ASUS 网站 ASUS 全球网站提供关于 ASUS 硬件和软件产品的更新信息，网址是 http:// www.asus.com 2. 可选文档 您的经销商可能在您的产品包装中添加了可选文档。这些文档不是标准产品包 装的组成部分。 1.1 欢迎使用 感谢您购买 ASUS® ML229H系列LED显示器！ 这是 ASUS 最新推出的宽屏LED显示器，它不但提供更艳丽、更宽、更亮的显示 屏，而且通过一些有用的功能丰富您的观看体验。 通过这些功能，ML229H 系列产品为您提供方便愉快的视觉体验！ 1.2 物品清单 检查您的 ML229H 系列LED显示器包装中是否包括下列物品： LED显示器 显示器底座 快速入门指南 电源线 VGA 线 HDMI 转DVI线 电源适配器 保修卡 如果上述任何物品损坏或缺失，请立即与经销商联系。 vi 1.3 组装显示器底座 组装显示器底座： • 用附带的手拧螺丝将底座正确安装到显示器上，然后装上螺丝盖。 我们建议您在桌面上铺上软布，以免损坏显示器。 ASUS ML229H 系列LED显示器 1-1 1.4 显示器简介 1.4.1 LED显示器前部 1. 按钮： • 长按此按钮 2-4 秒钟可以自动将图像调整至最佳位置、时钟和相位（仅限 VGA 模式）。 • 利用此热键，可以切换采用 SPLENDID™ 视频智能技术的六种视频预设 模式（风景模式、标准模式、剧场模式、游戏模式、夜晚模式、sRGB 模 式）。 • 显示 OSD 菜单时，退出 OSD 菜单或返回上一级菜单。 2. 3. 按钮： • 按此按钮可以减小所选功能的值或移动至下一个功能。 • 这也是对比度调整热键。 MENU（菜单）按钮： • 显示 OSD 时，按此按钮可以进入/选择高亮显示的图标（功能）。 • 按此按钮可以增加所选功能的值或向右/向上移动至前一个功能。 • 这也是亮度调整热键。 4. 按钮： 5. 输入选择按钮： • 使用此热键切换 VGA、HDMI 输入信号。 使用 HDMI 线缆连接显示器后，按 显示 HDMI 信号。 1-2 （输入选择按钮） 第 1 章：产品介绍 6. 电源按钮/电源指示灯： • 按此按钮打开/关闭显示器的电源。 状态 白色 白色（闪烁） 关闭 1.4.2 说明 开机 待机模式 关闭 LED显示器后部 VGA 11 2 3 4 5 后部接口 1 DC-IN 端口: 此端口连接电源线。 2 VGA 端口 此 15 针端口用于连接 PC VGA。 3 HDMI 端口： 此端口用于连接 HDMI 兼容设备。 4 耳机插孔: 仅当连接了 HDMI 线时，可以使用此端口。 5 Kensington 锁槽： ASUS ML229H 系列LED显示器 1-3 2.1 调整显示器 • 改变角度时，抓住左右前框以防显示器跌落。 • 您可以在-5°到20°的范围内调整显示器角度，并且可从左或右反向旋转20°。 -5º ~ 20º 20º 1-4 0º 20º 第 1 章：产品介绍 3.1 OSD（屏幕显示）菜单 3.1.1 如何重新配置 ML229 Splendid Scenery Mode Color Standard Mode Image Theater Mode Input Select Game Mode System Setup Night View Mode sRGB Move Menu Exit 1. 按 MENU（菜单）按钮显示 OSD 菜单。 2. 按 和 切换功能。按 MENU（菜单）按钮高亮显示和激活所需的功 能。如果所选的功能有子菜单，再次按 和 可以切换子菜单功能。 按 MENU（菜单）按钮高亮显示和激活所需的子菜单功能。 3. 按 4. 如要退出 OSD 菜单，可以按 它功能。 3.1.2 1. 和 更改所选功能的设置。 按钮。重复步骤 2 和步骤 3 调整任何其 OSD 功能介绍 Splendid 此功能包含六个子功能，您可以根据需要进行选择。每个模式都有重置选项， 让您能够保留设置或返回预设模式。 ML229 Splendid Scenery Mode Color Standard Mode Image Theater Mode Input Select Game Mode System Setup Night View Mode sRGB Move Menu Exit • 风景模式：这是使用 SPLENDID™ 视频智能技术显示风景照片时的最佳选 择。 • 标准模式：这是使用 SPLENDID™ 视频智能技术编辑文档时的最佳选择。 ASUS ML229H 系列LED显示器 2-1 • 剧场模式：这是使用 SPLENDID™ 视频智能技术观看影片时的最佳选择。 • 游戏模式：这是使用 SPLENDID™ 视频智能技术玩游戏时的最佳选择。 • 夜晚模式：这是使用 SPLENDID™ 视频智能技术玩暗场景游戏或观看暗场 景影片时的最佳选择。 • sRGB:浏览 PC 中照片和图形时，这是最佳选择。 • 2. 在Standard Mode（标准模式）下，用户不能配置ASCR功能。 色彩 利用此功能选择您喜欢的图像颜色。 ML229 Splendid Brightness 100 Color Contrast 100 Image Saturation Input Select Color Temp System Setup Skin Tone Move Menu 50 User Mode Natural Exit • 亮度：调整范围是 0 到 100。 • 对比度：调整范围是 0 到 100。 • 饱和度：调整范围是 0 到 100。 • 色温：包含四种预设色彩模式,分别是 Cool（冷色）、Normal（正常） 、Warm（暖色）和 User（用户定义）模式。 • 肤色：包含三种色彩模式，分别是红润色、自然色和黄艳色。 按钮也是激活此功能的热键。 在用户模式下，用户可以配置红、绿和蓝，调整范围是 0 ~ 100。 3-1 第 3 章：一般说明 3. 图像 您可以从这个主功能调整清晰度、无残影、画面控制、ASCR、位置（仅限 VGA）和聚焦（仅限 VGA）。 ML229 Splendid Sharpness Color Trace Free Image Aspect Control Input Select ASCR System Setup Position 50 0 Full Focus Move Menu Exit • Sharpness(锐度):调整范围是 0 到 100。 • Trace Free (无残影LED加速技术)：通过超频技术加快响应速度。调整范围 是 0 到 100。 • Aspect Control (比例控制)：将宽高比调整为 Full (全屏幕)或“4:3”。( 针对HDMI型号) • ASCR：选择“ON”（开）或“OFF”（关）以启用或禁用动态对比功 能。 • Position (位置) ：调整图像的水平位置 (H-Position) 和垂直位置 (V-Position)。调整范围是 0 到 100。 • Focus (聚焦)：通过调整 Phase (相位)和 Clock (时钟)分别减少图像的横线 噪点和竖线噪点。调整范围是 0 到 100。 • Phase（相位）调整像素时钟信号的相位。相位调整不当时，屏幕上显示水 平干扰。 • Clock（时钟，像素频率）控制一次水平扫描所扫描的像素数目。频率不正 确时，屏幕上显示竖条，图像不成比例。 ASUS ML229H 系列LED显示器 3-2 4. 输入选择 在此功能中，您可以选择 VGA、HDMI输入源。 ML229 Splendid VGA Color HDMI Image Input Select System Setup Move 5. Menu Exit 系统设置 调整系统配置。 ML229 Splendid Splendid Demo Mode OFF Color ECO Mode OFF Image OSD Setup Input Select Language System Setup Information English All Reset Move 3-3 Menu Exit • Splendid Demo Mode：激活 Splendid 功能的演示模式。 • ECO Mode（ECO模式）：省电模式。 • OSD Setup（OSD 设置）：调整 OSD 屏幕的(水平位置)、(垂直位置)、菜 单时间、DDD/CI、以及透明度。 • Language 语言：共有 11 种语言供您选择，分别是：English（英语）、 German（德语）、Italian（意大利语）、French（法语）、Dutch（荷 兰语）、Spanish（西班牙语）、Russian（俄语）、Traditional Chinese （繁体中文）、Simplified Chinese（简体中文）、Japanese（日语）和 Korean（朝鲜语）。 • Information 显示信息：显示关于显示器的信息。 • All Reset 恢复出厂模式：选择 Yes（是）可以恢复至预设模式。 第 3 章：一般说明 3.2 规格摘要(ML229) 面板类型 TFT LED 面板尺寸 21.5"W(54.6cm) 真正分辨率 全高清1920x1080 像素点距 0.2475mmx0.2475mm 亮度（典型） 250cd/m2 对比度（典型） 1000:1 ASUS 智能对比度 50,000,000:1 视角 (H/V),CR≥10 178°(H)/178°(V) 显示颜色数 16.7万 响应时间 6 ms(GTG) SPLENDID™ 视频智能技术 是 SPLENDID™ 视频预设模式 6 种模式（热键切换） 自动调整 是 色温选择 4 种模式（9300K/7500K/6500K/用户模 式） 肤色选择 3 种模式 PC 输入 D-Sub,HDMI 模拟输入 D-Sub 耳机插孔 3.5mm Mini-jack(Line-out for HDMI) 颜色 黑色;黑色(front side)/白色(back side) (仅ML229H-W) 电源 LED 白色(开机)/白色（闪烁）(待机模式) 倾斜 +20°~-5° 左右旋转 +20° ~ -20° 防盗锁 是 开机：≤40w 功耗 省电模式：≤1w 关机模式：≤1w 交流/直流适配器输入电压 100V~240 V (+/-10%) (DELTA APD40PH ABA ) with DC 19V Output 温度（运行） 0°C - +35°C 温度（非运行） -20°C - +60°C ASUS ML229H 系列LED显示器 3-4 外形尺寸（含底座） (WxHxD) 517.4x402.5x210 mm 包裝尺寸 (WxHxD) 585x424x140 mm 重量 多语言 附件 机构认证 净重：约 3.1Kg 毛重：约 4.9Kg 31 种语言：英语、德语、意大利语、法语、 荷兰语、西班牙语、俄语、葡萄牙语、波兰 语、捷克语、瑞典语、挪威语、芬兰语、丹 麦语、匈牙利语、 塞尔维亚语、希腊语、罗 马尼亚语、繁体中文、简体中文、日语、土 耳其语、阿拉伯语、朝鲜语、泰语、保加利 亚语、爱沙尼亚语、印度尼西亚语、拉托 维亚语、立陶宛语、斯洛伐克语 电源适配器、HDMI-DVI 线、 VGA 线、保 修卡 Energy Star®, UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, C-Tick, VCCI, J-MOSS, China Energy Level 2, PSB (only for adapter) , PSE(only for adapter) , ErP, RoHS, WEEE, Win7 WHQL *规格如有变更，恕不另行通知。 ASUS ML229H 系列LED显示器 3-5 3.3 故障排除（常见问题） 问题 电源 LED 不亮 可能的解决办法 • 按 按钮，检查显示器是否处于开机模式。 • 检查电源线是否正确连接到显示器和电源插座。 电源 LED 显示白色闪烁，屏幕上 • 检查显示器和计算机是否均处于开机模式。 不显示任何图像 • 确保信号线正确连接到显示器和计算机。 • 检查信号线，确保没有插针弯曲。 • 将计算机连接到一台工作正常的显示器，检查计算机 是否工作正常。 3-6 屏幕图像太亮或太暗 • 通过 OSD 调整对比度和亮度设置。 屏幕图像偏离中心或尺寸不正确 • 按住 按钮2~4秒钟以自动调整图像 • 通过 OSD 调整水平位置或垂直位置设置 屏幕图像跳动或图像中出现波纹 图案 • 确保信号线正确连接到显示器和计算机。 • 移开可能导致电子干扰的电子设备。 屏幕图像颜色不正确 （白色看起来不是白色） • 检查信号线，确保没有插针弯曲。 • 通过 OSD 执行重置。 • 通过 OSD 调整红/绿/蓝颜色设置或选择色温。 屏幕图像模糊不清 • 按住 按钮2~4秒钟以自动调整图像（仅限 VGA 模式）。 • 通过 OSD 调整相位和时序设置。 没有声音或声音太低 • 确保音频线正确连接到显示器和计算机。 • 调整显示器和计算机的音量设置。 • 确保已正确安装并启用计算机声卡驱动程序。 第 3 章：一般说明 3.4 支持的时序列表 VESA 模式，出厂预设时序 分辨率 640x480 640x480 640x480 640x480 640x350 720x400 800x600 800x600 800x600 800x600 832x624 848x480 1024x768 1024x768 1024x768 1024x768 1152x864 1280x720 1280x720 1280x768 1280x800 1280x800 1280x960 1280x1024 1280x1024 1360x768 1366x768 1440x900 1440x900 1600x900 1680x1050 1920x1080 640X480P (HDMI) 720x480P (HDMI) 720x576P (HDMI) 1280x720P (HDMI) 1280x720P (HDMI) 1920x1080i (HDMI) 1920x1080i (HDMI) 1920x1080P (HDMI) 1920x1080P (HDMI) ASUS ML229H 系列LED显示器 刷新率 60Hz 67Hz 72Hz 75Hz 70Hz 70Hz 56Hz 60Hz 72Hz 75Hz 75Hz 60Hz 60Hz 70Hz 75Hz 75Hz 75Hz 60Hz 75Hz 60Hz 60Hz 75Hz 60Hz 60Hz 75Hz 60Hz 60Hz 60Hz 75Hz 60Hz 60Hz 60Hz 59.94/60Hz 59.95/60Hz 50Hz 50Hz 59.94/60Hz 50Hz 59.94/60Hz 50Hz 59.94/60Hz 水平频率 31.489kHz 35kHz 37.881kHz 37.5kHz 31.469kHz 31.469kHz 35.156kHz 37.879kHz 48.077kHz 46.875kHz 49.725kHz 31.02kHz 48.363kHz 56.476kHz 60.023kHz 67.023kHz 67.5kHz 44.444/44.772kHz 56.456kHz 47.8kHz 49.306/49.702kHz 62.795kHz 60kHz 63.981kHz 79.976kHz 47.7kHz 47.7kHz 55.469/55.935kHz 70.635kHz 60kHz 64.674/65.29kHz 66.587/67.5kHz 31.469/31.5kHz 31.469/31.5kHz 31.25kHz 37.5kHz 44.955/45kHz 28.125kHz 33.716/33.75 56.25kHz 67.433/67.5kHz 3-7 IBM模式 Mode Resolution H(KHz) V(Hz) Pixel(MHz) 640x350 31.469 70 25.175 720x400 31.469 70 28.322 Mode Resolution H(KHz) V(Hz) Pixel(MHz) VGA 640x480 35 67 30.24 SVGA 832x624 49.725 75 57.2832 DOS MAC 模式 * 上表中未列出的模式可能不受支持。为获得最佳分辨率，我们建议您选择上表中列出的模式。 8 第 3 章：一般说明 中国大陆RoHS 根据中国大陆《电子信息产品污染控制管理办法》 （也称为中国大陆RoHS） ，以下部 分列出了本产品中可能包含的有毒有害物质或元素的名称和含量 本表适用之产品 显示器（液晶及CRT）、平板电视（液晶及等离子）、监视器 有毒有害物质或元素 有毒有害物质或元素 部件名称 （Hg） 镉 （Cd） 铅 （Pb） 汞 六价铬 6+ （Cr ） 多溴联苯 （PBB） 多溴二苯醚 （PBDE） 外壳 ○ ○ ○ ○ ○ ○ CRT显示屏 × ○ ○ ○ ○ ○ 液晶显示屏/灯 管 ○ ○ ○ ○ ○ ○ 等离子显示屏 × ○ ○ ○ ○ ○ 电路板组件* × ○ ○ ○ ○ ○ 电源适配器 × ○ ○ ○ ○ ○ 电源线/连接线 × ○ ○ ○ ○ ○ 遥控器 ○ ○ ○ ○ ○ ○ *： 电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接 器等 ○：表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒 有害物质的限量要求标准》规定的限量要求以下 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出《电子信息产品 中有毒有害物质的限量要求标准》规定的限量要求；但是上表中打“×”的部件，符 合欧盟RoHS法规要求（属于豁免的部分） ASUS VW190 系列液晶显示器 ASUS ML229H 系列LED显示器 3-8 9
