惠普HP LaserJet P4515n打印机使用说明书

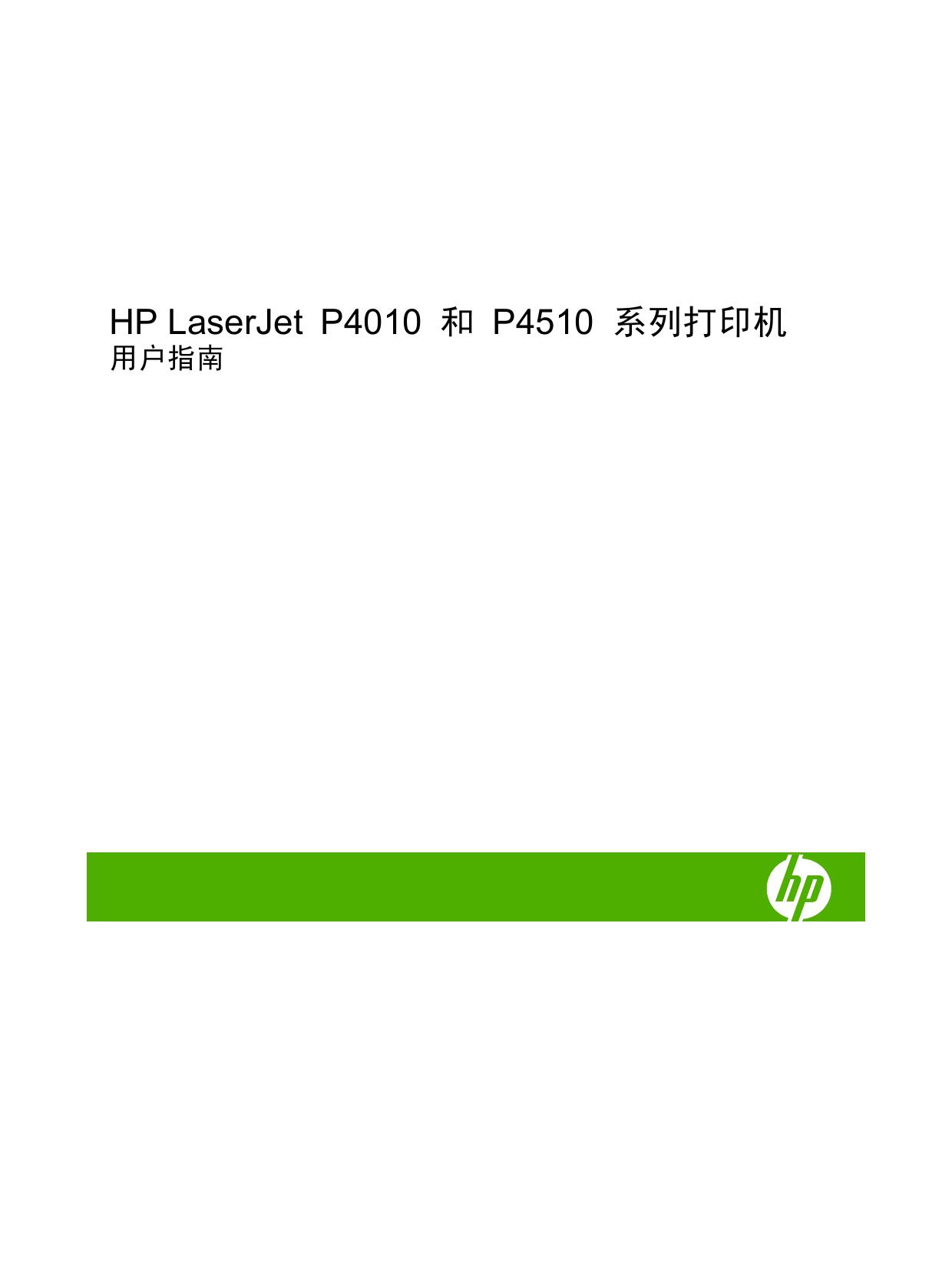

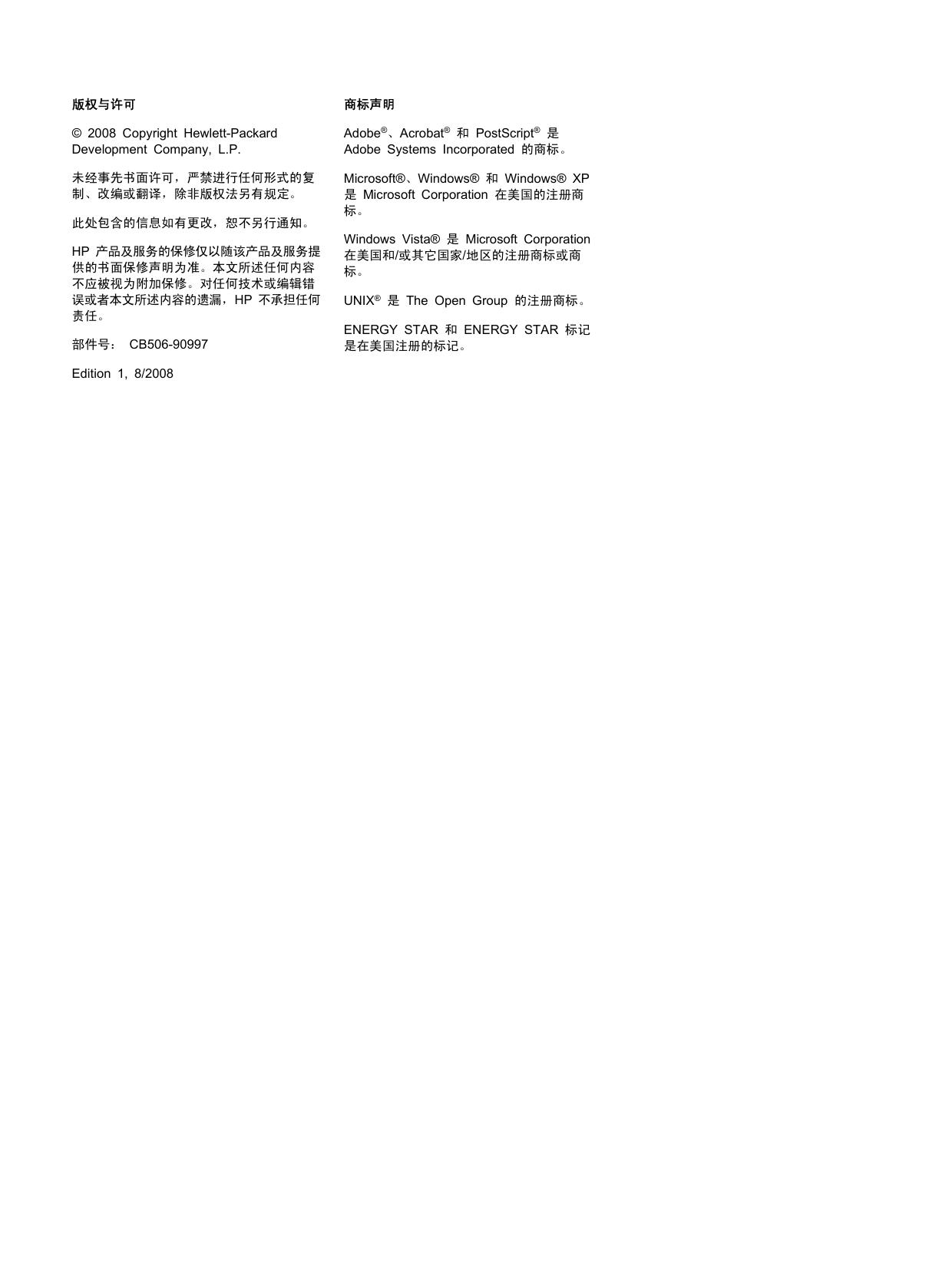

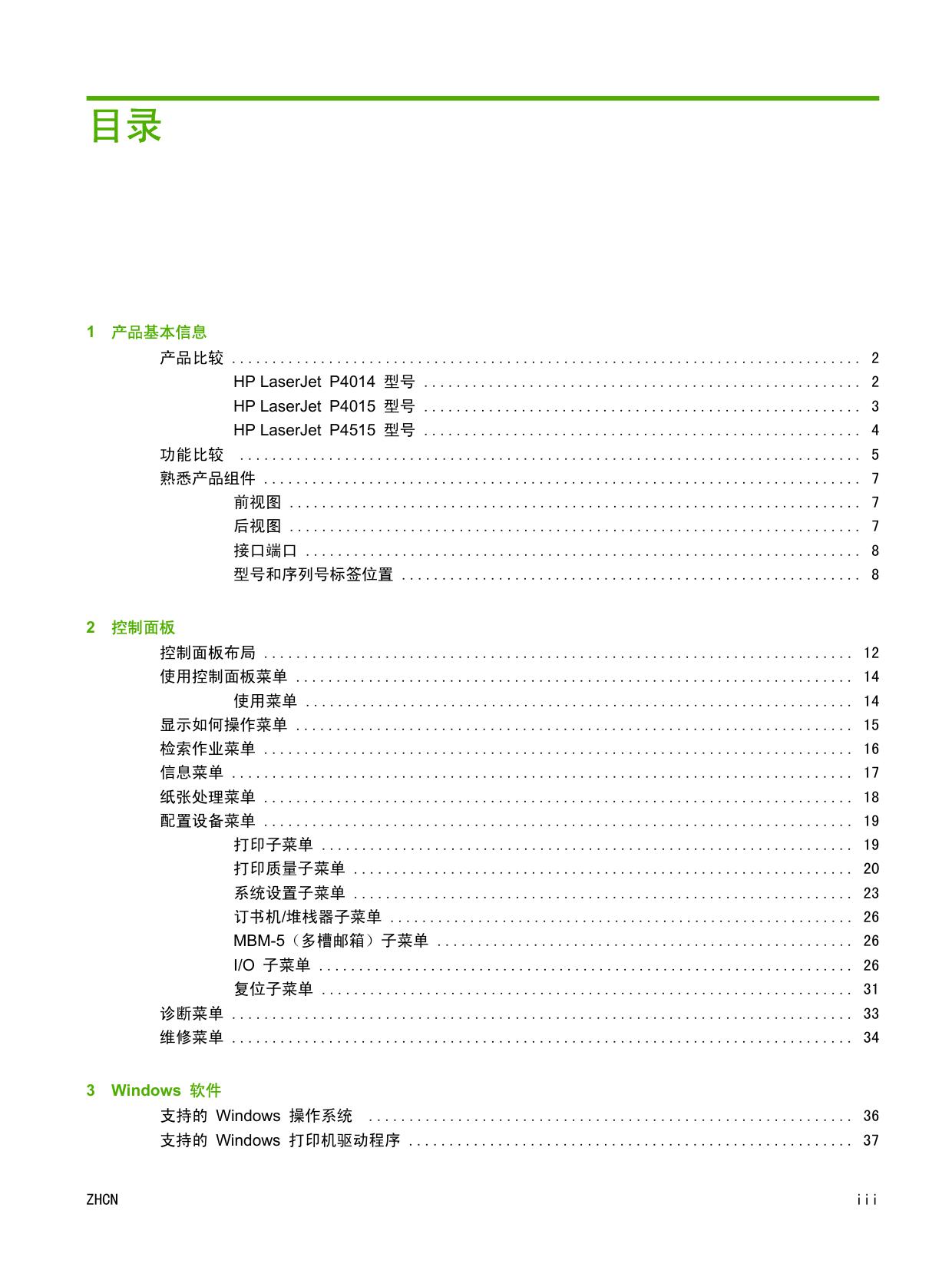

HP LaserJet P4010 ๺ P4510 ♽೉ᛂශ᧍ ⩔ᝣᠳࢃ Syst strat HP LaserJet P4010 和 P4510 系列打印机 用户指南 版权与许可 商标声明 © 2008 Copyright Hewlett-Packard Development Company, L.P. Adobe®、Acrobat® 和 PostScript® 是 Adobe Systems Incorporated 的商标。 未经事先书面许可，严禁进行任何形式的复 制、改编或翻译，除非版权法另有规定。 Microsoft®、Windows® 和 Windows® XP 是 Microsoft Corporation 在美国的注册商 标。 此处包含的信息如有更改，恕不另行通知。 HP 产品及服务的保修仅以随该产品及服务提 供的书面保修声明为准。本文所述任何内容 不应被视为附加保修。对任何技术或编辑错 误或者本文所述内容的遗漏，HP 不承担任何 责任。 部件号： CB506-90997 Edition 1, 8/2008 Windows Vista® 是 Microsoft Corporation 在美国和/或其它国家/地区的注册商标或商 标。 UNIX® 是 The Open Group 的注册商标。 ENERGY STAR 和 ENERGY STAR 标记 是在美国注册的标记。 目录 1 产品基本信息 产品比较 .............................................................................. 2 HP LaserJet P4014 型号 ...................................................... 2 HP LaserJet P4015 型号 ...................................................... 3 HP LaserJet P4515 型号 ...................................................... 4 功能比较 ............................................................................. 熟悉产品组件 .......................................................................... 前视图 ....................................................................... 后视图 ....................................................................... 接口端口 ..................................................................... 型号和序列号标签位置 ......................................................... 2 5 7 7 7 8 8 控制面板 控制面板布局 ......................................................................... 使用控制面板菜单 ..................................................................... 使用菜单 .................................................................... 显示如何操作菜单 ..................................................................... 检索作业菜单 ......................................................................... 信息菜单 ............................................................................. 纸张处理菜单 ......................................................................... 配置设备菜单 ......................................................................... 打印子菜单 .................................................................. 打印质量子菜单 .............................................................. 系统设置子菜单 .............................................................. 订书机/堆栈器子菜单 .......................................................... 12 14 14 15 16 17 18 19 19 20 23 26 MBM-5（多槽邮箱）子菜单 .................................................... 26 I/O 子菜单 ................................................................... 26 复位子菜单 .................................................................. 31 诊断菜单 ............................................................................. 33 维修菜单 ............................................................................. 34 3 Windows 软件 支持的 Windows 操作系统 ............................................................ 36 支持的 Windows 打印机驱动程序 ....................................................... 37 ZHCN iii HP 通用打印驱动程序 (UPD) ............................................................ 38 UPD 安装模式 ............................................................... 38 选择适用于 Windows 的正确打印机驱动程序 ............................................. 39 打印设置优先级 ....................................................................... 40 更改 Windows 打印机驱动程序设置 ..................................................... 41 适用于 Windows 的软件安装类型 ....................................................... 42 删除 Windows 软件 ................................................................... 43 支持的 Windows 实用程序 ............................................................. 44 HP Web Jetadmin ........................................................... 44 内嵌式 Web 服务器 .......................................................... 44 HP Easy Printer Care ........................................................ 44 用于其它操作系统的软件 ............................................................... 46 4 在 Macintosh 上使用产品 用于 Macintosh 的软件 ................................................................ 48 支持的 Macintosh 操作系统 .................................................. 48 支持的 Macintosh 打印机驱动程序 ............................................. 48 从 Macintosh 操作系统中删除软件 ............................................. 48 Macintosh 打印设置优先级 .................................................... 48 更改 Macintosh 打印机驱动程序设置 ........................................... 48 用于 Macintosh 计算机的软件 ................................................. 49 HP Printer Utility .................................................... 49 打开 HP Printer Utility ...................................... 49 HP Printer Utility 功能 ...................................... 50 支持的 Macintosh 实用程序 ................................................... 50 内嵌式 Web 服务器 ................................................. 50 使用 Macintosh 打印机驱动程序中的功能 ................................................ 51 打印 ........................................................................ 51 在 Macintosh 中创建和使用打印预置 .................................. 51 5 调整文档大小或在自定义纸张尺寸上打印 ............................... 打印封面 ........................................................... 使用水印 ........................................................... 在 Macintosh 中在一张纸上打印多个页面 .............................. 51 52 52 51 在页面两面打印（双面打印） ......................................... 设置装订选项 ....................................................... 存储作业 ........................................................... 使用维修菜单 ....................................................... 53 53 53 54 连接方式 USB 配置 ............................................................................ 56 连接 USB 电缆 .............................................................. 56 网络配置 ............................................................................. 57 支持的网络协议 ............................................................. 57 iv ZHCN 配置网络产品 ................................................................ 查看或更改网络设置 ................................................. 设置或更改网络密码 ................................................. 从控制面板手动配置 IPv4 TCP/IP 参数 ................................ 58 58 58 58 从控制面板手动配置 IPv6 TCP/IP 参数 ................................ 59 禁用网络协议（可选） ............................................... 59 禁用 IPX/SPX、AppleTalk 或 DLC/LLC ...................... 60 链接速度和双工设置 ................................................. 60 6 纸张与打印介质 了解纸张和打印介质的使用 ............................................................. 支持的纸张和打印介质尺寸 ............................................................. 自定义纸张尺寸 ....................................................................... 支持的纸张和打印介质类型 ............................................................. 输入选件支持的纸张类型 ...................................................... 输出选件支持的纸张类型 ...................................................... 纸盘和纸槽容量 ....................................................................... 特殊纸张或打印介质规格 ............................................................... 装入纸盘 ............................................................................. 装入纸盘的纸张方向 .......................................................... 装入信头纸、预打印纸或预先打孔纸 ................................... 装入信封 ........................................................... 装入纸盘 1 ................................................................. 64 65 67 68 68 68 70 71 72 72 72 72 72 装入纸盘 2 或可选 500 页纸盘 ................................................ 74 装入可选 1,500 页纸盘 ...................................................... 75 配置纸盘 ............................................................................. 装入纸张时配置纸盘 .......................................................... 按照打印作业设置配置纸盘，使二者相符 ........................................ 使用纸张处理菜单配置纸盘 .................................................... 按来源、类型或尺寸选择纸张 .................................................. 来源 ............................................................... 类型和尺寸 ......................................................... 使用纸张输出选件 .................................................................... 打印到顶部（标准）出纸槽 .................................................... 打印到后出纸槽 .............................................................. 打印到可选堆栈器或订书机/堆栈器 .............................................. 78 78 78 78 79 79 79 80 80 80 81 打印到 5 槽邮箱 ............................................................. 81 7 使用产品功能 节约设置 ............................................................................. 84 EconoMode .................................................................. 84 睡眠延迟 .................................................................... 84 设置睡眠延迟 ....................................................... 84 ZHCN v 禁用或启用睡眠模式 ................................................. 唤醒时间 .................................................................... 设置唤醒时间 ....................................................... 装订文档 ............................................................................. 使用作业存储功能 ..................................................................... 创建存储的作业 .............................................................. 打印存储的作业 .............................................................. 删除存储的作业 .............................................................. 8 9 84 85 85 86 87 87 87 88 打印任务 取消打印作业 ......................................................................... 从控制面板停止当前打印作业 .................................................. 使用软件程序停止当前打印作业 ................................................ 使用 Windows 打印机驱动程序中的功能 ................................................. 90 90 90 91 打开打印机驱动程序 .......................................................... 使用打印快捷方式 ............................................................ 设置纸张和质量选项 .......................................................... 设置文档效果 ................................................................ 设置文档完成选项 ............................................................ 设置产品输出选项 ............................................................ 设置作业存储选项 ............................................................ 获取支持和产品状态信息 ...................................................... 设置高级打印选项 ............................................................ 91 91 91 92 92 92 92 93 93 管理和维护产品 打印信息页和显示如何操作页 ........................................................... 96 使用 HP Easy Printer Care 软件 ....................................................... 98 打开 HP Easy Printer Care 软件 .............................................. 98 HP Easy Printer Care 软件部分 ............................................... 98 使用内嵌式 Web 服务器 .............................................................. 100 通过网络连接打开内嵌式 Web 服务器 ......................................... 100 内嵌式 Web 服务器各部分 ................................................... 100 使用 HP Web Jetadmin 软件 .......................................................... 102 使用安全功能 ........................................................................ 103 IP 安全性 .................................................................. 103 保护内嵌式 Web 服务器安全 ................................................. 103 保护存储作业的安全 ......................................................... 103 锁定控制面板菜单 ........................................................... 103 锁定格式化板机架 ........................................................... 104 管理耗材 ............................................................................ 105 打印碳粉盒存放 ............................................................. 105 HP 对非 HP 打印碳粉盒的策略 ............................................... 105 HP 打假热线和网站 ......................................................... 105 vi ZHCN 耗材寿命 ................................................................... 更换耗材和部件 ...................................................................... 耗材更换准则 ............................................................... 更换打印碳粉盒 ............................................................. 装入订书钉 ................................................................. 执行预防性维护 ............................................................. 重置维护套件计数器 ................................................ 安装内存、内部 USB 设备和外部打印服务器卡 ......................................... 105 106 106 106 108 109 109 110 概述 ....................................................................... 安装内存 ................................................................... 安装产品内存 ...................................................... 检查 DIMM 安装 ............................................................ 110 110 110 114 保存资源（永久资源） ...................................................... 114 为 Windows 启用内存 ....................................................... 115 安装内部 USB 设备 ......................................................... 115 安装 HP Jetdirect 打印服务器卡 .............................................. 118 安装 HP Jetdirect 打印服务器卡 ..................................... 118 取出 HP Jetdirect 打印服务器卡 ..................................... 119 清洁产品 ............................................................................ 清洁外部 ................................................................... 清洁送纸道 ................................................................. 升级固件 ............................................................................ 确定当前固件版本 ........................................................... 从 HP 网站下载新固件 ...................................................... 120 120 120 121 121 121 将新固件传输至产品 ......................................................... 121 使用 FTP 通过浏览器上载固件 ...................................... 121 使用 FTP 通过网络连接升级固件 .................................... 122 使用 HP Web Jetadmin 升级固件 ................................... 122 使用 Microsoft Windows 命令升级固件 ............................... 123 升级 HP Jetdirect 固件 ...................................................... 123 10 解决问题 解决一般问题 ........................................................................ 故障排除检查清单 ........................................................... 影响产品性能的因素 ......................................................... 恢复工厂设置 ........................................................................ 解释控制面板消息 .................................................................... 控制面板消息类型 ........................................................... 控制面板消息 ............................................................... 126 126 127 128 129 129 129 卡纸 ................................................................................ 144 卡纸常见原因 ............................................................... 144 卡塞位置 ................................................................... 144 清除卡纸 .................................................................. 145 ZHCN vii 从顶盖和打印碳粉盒区域清除卡纸 .................................... 从可选信封输送器清除卡纸 .......................................... 从纸盘清除卡纸 .................................................... 从纸盘 1 清除卡纸 ........................................ 145 147 148 149 从纸盘 2 或可选 500 页纸盘清除卡纸 ..................... 149 从可选 1,500 页纸盘清除卡纸 .............................. 150 从可选双面打印器清除卡纸 ......................................... 从热凝器区域清除卡纸 .............................................. 从输出区域清除卡纸 ................................................ 从后出纸槽清除卡纸 ....................................... 从可选堆栈器或订书机/堆栈器清除卡纸 ...................... 151 153 156 157 158 从可选 5 槽邮箱清除卡纸 .................................. 160 卡塞恢复 ................................................................... 161 解决打印质量问题 .................................................................... 与纸张有关的打印质量问题 ................................................... 与环境有关的打印质量问题 ................................................... 与卡纸有关的打印质量问题 ................................................... 图像缺陷示例 ............................................................... 解决性能问题 ........................................................................ 162 162 162 162 162 168 解决连接问题 ........................................................................ 解决直接连接问题 ........................................................... 解决网络问题 ............................................................... 解决常见的 Windows 问题 ............................................................ 169 169 169 171 解决常见的 Macintosh 问题 ........................................................... 172 解决 Linux 问题 ...................................................................... 175 附录 A 耗材和附件 订购部件、附件和耗材 ................................................................ 178 直接从 HP 订购 ............................................................ 178 通过服务或支持提供商订购 ................................................... 178 直接通过 HP Easy Printer Care 软件订购 ..................................... 178 产品号 .............................................................................. 纸张处理附件 ............................................................... 打印碳粉盒 ................................................................. 维护套件 ................................................................... 内存 ....................................................................... 电缆和接口 ................................................................. 纸张 ....................................................................... 附录 B 179 179 179 180 180 180 180 服务与支持 Hewlett-Packard 有限保修声明 ......................................................... 183 打印碳粉盒有限保修声明 .............................................................. 184 客户自助维修保修服务 ................................................................ 185 viii ZHCN 客户支持 ............................................................................ 186 HP 维护协议 ......................................................................... 187 附录 C 187 187 187 187 187 ............................................................................ ............................................................................ ............................................................................ ............................................................................ 190 191 192 193 规格 物理规格 电气规格 声音规格 操作环境 附录 D 现场服务协议 ............................................................... 次日现场服务 ...................................................... 每周（批量）现场服务 .............................................. 重新包装设备 ............................................................... 延长保修期 ................................................................. 规范信息 FCC 规则 ........................................................................... 196 环境产品管理计划 .................................................................... 保护环境 ................................................................... 产生臭氧 ................................................................... 能耗 ....................................................................... 碳粉消耗 ................................................................... 纸张使用 ................................................................... 塑料 ....................................................................... HP LaserJet 打印耗材 ....................................................... 197 197 197 197 197 197 197 197 返回和回收说明 ............................................................. 美国和波多黎各 .................................................... 多个返回（一个以上的碳粉盒） ............................. 单个返回 ................................................. 货运 ..................................................... 美国以外国家/地区的返回 ........................................... 197 197 198 198 198 198 纸张 ....................................................................... 材料限制 ................................................................... 欧盟用户丢弃私人废弃设备的规定 ............................................. 化学物质 ................................................................... 材料安全数据表 (MSDS) ..................................................... 198 198 199 199 199 更多信息 ................................................................... 一致性声明 .......................................................................... 一致性声明 ................................................................. 安全声明 ............................................................................ 激光安全 ................................................................... 加拿大 DOC 规则 ........................................................... 199 200 200 201 201 201 VCCI 声明（日本） ......................................................... 201 电源线声明（日本） ......................................................... 201 ZHCN ix EMI 声明（韩国） ........................................................... 201 芬兰激光声明 ............................................................... 201 有毒有害物质表（中国） ..................................................... 203 索引 .......................................................................................... 205 x ZHCN 1 ZHCN 产品基本信息 ● 产品比较 ● 功能比较 ● 熟悉产品组件 1 产品比较 HP LaserJet P4014 型号 HP LaserJet P4014 打印机 HP LaserJet P4014n 打印机 HP LaserJet P4014dn CB506A CB507A CB512A ● ● ● 在 Letter 尺寸纸张上每分钟最多可打 与 HP LaserJet P4014 打印机功能相同，另 与 HP LaserJet P4014n 打印机功能相同， 印 45 页 (ppm)，在 A4 尺寸纸张上最 外还有以下功能： 另外还有以下功能： 多为 43 ppm 嵌入式 HP Jetdirect 网络连接 双面打印附件（可自动进行双面打印） ● ● 包含 96 兆字节 (MB) 的随机存取内存 包含 128 MB RAM。可扩展到 ● (RAM)。可扩展到 608 MB。 640 MB。 使用 HP 打印碳粉盒时，额定打印量最 大为 10,000 页 ● 纸盘 1 最多可以容纳 100 张纸 ● 纸盘 2 最多可以容纳 500 张纸 ● 500 页面朝下出纸槽 ● 100 页面朝上出纸槽 ● 4 行图形控制面板显示屏 ● 高速 USB 2.0 端口 ● 增强的输入/输出 (EIO) 插槽 ● 一个开放式双列直插式内存模块 (DIMM) 插槽 2 第 1 章 产品基本信息 ZHCN HP LaserJet P4015 型号 HP LaserJet P4015n 打印机 HP LaserJet P4015dn 打印 机 HP LaserJet P4015tn 打印 机 CB526A CB510A CB509A ● ● ZHCN CB511A 在 Letter 尺寸纸张上每 与 HP LaserJet P4015n 打印 分钟最多可打印 52 页 机功能相同，另外还有以下功 (ppm)，在 A4 尺寸纸张 能： 上最多为 50 ppm 双面打印附件（可自动进 ● 行双面打印） 嵌入式 HP Jetdirect 网 络连接 ● 包含 128 兆字节 (MB) 的随机存取内存 (RAM)。可扩展到 640 MB。 ● 使用 HP 打印碳粉盒 时，额定打印量最大为 10,000 页 ● 纸盘 1 最多可以容纳 100 张纸 ● 纸盘 2 最多可以容纳 500 张纸 ● 500 页面朝下出纸槽 ● 100 页面朝上出纸槽 ● 4 行图形控制面板显示屏 ● 数字小键盘 ● 高速 USB 2.0 端口 ● 增强的输入/输出 (EIO) 插槽 ● 一个开放式双列直插式内 存模块 (DIMM) 插槽 HP LaserJet P4015x 打印机 与 HP LaserJet P4015n 打印 机功能相同，另外还有以下功 能： 与 HP LaserJet P4015n 打印 机功能相同，另外还有以下功 能： ● ● 一个附加 500 页进纸盘 （纸盘 3） ● 双面打印附件（可自动进 行双面打印） 一个附加 500 页进纸盘 （纸盘 3） 产品比较 3 HP LaserJet P4515 型号 HP LaserJet P4515n 打印机 HP LaserJet P4515tn 打印 机 CB514A CB515A HP LaserJet P4515x 打印机 HP LaserJet P4515xm 打印 机 CB516A CB517A ● 与 HP LaserJet P4515n 打印 与 HP LaserJet P4515n 打印 机功能相同，另外还有以下功 机功能相同，另外还有以下功 能： 能： ● 在 Letter 尺寸纸张上每 与 HP LaserJet P4515n 打印 分钟最多可打印 62 页 机功能相同，另外还有以下功 (ppm)，在 A4 尺寸纸张 能： 上最多为 60 ppm 一个附加 500 页进纸盘 ● （纸盘 3） 嵌入式 HP Jetdirect 网 络连接 ● ● ● 4 包含 128 兆字节 (MB) 的随机存取内存 (RAM)。可扩展到 640 MB。 ● 使用 HP 打印碳粉盒 时，额定打印量最大为 10,000 页 ● 纸盘 1 最多可以容纳 100 张纸 ● 纸盘 2 最多可以容纳 500 张纸 ● 500 页面朝下出纸槽 ● 100 页面朝上出纸槽 ● 4 行图形控制面板显示屏 ● 数字小键盘 ● 高速 USB 2.0 端口 ● 增强的输入/输出 (EIO) 插槽 ● 一个开放式双列直插式内 存模块 (DIMM) 插槽 第 1 章 产品基本信息 ● 一个附加 500 页进纸盘 （纸盘 3） 双面打印附件（可自动进 ● 行双面打印） 双面打印附件（可自动进 行双面打印） 一个附加 500 页进纸盘 （纸盘 3） ● 一个 500 页 5 槽邮箱， 可对作业进行分类 ZHCN 功能比较 功能 说明 性能 ● 540 MHz 处理器 用户界面 ● 控制面板帮助 ● 4 行图形显示屏和数字小键盘。（HP LaserJet P4014 型号未配备小键盘。） ● HP Easy Printer Care 软件（一个基于 Web 的状态和问题解决工具） ● Windows® 和 Macintosh 打印机驱动程序 ● 内嵌式 Web 服务器，可访问支持信息和订购耗材（仅适用于联网型号） ● 用于 Windows 的 HP PCL 5 通用打印驱动程序 (HP UPD PCL 5) ● HP PCL 6 ● 用于 Windows 的 HP postscript 仿真通用打印驱动程序 (HP UPD PS) ● FastRes 1200 - 可提供 1200 点/英寸 (dpi) 的打印分辨率，可快速、高质量地打印商业文本 和图形 ● ProRes 1200 - 可提供 1200 dpi 的打印分辨率，可打印出最佳质量的艺术线条和图形图像 ● 600 dpi — 提供最快打印速度 ● 字体、表格和其它宏 ● 作业保留 ● 内置 103 种可缩放字体供 PCL 使用，93 种可缩放字体供 HP PostScript 仿真使用 ● 软件解决方案提供 80 种 TrueType 格式、与设备匹配的屏幕字体 ● 可通过 USB 添加其它字体 ● HP 500 页进纸盘（最多四个附加纸盘） ● HP 1500 页大容量进纸盘 ● HP LaserJet 75 页信封输送器 ● HP LaserJet 打印机支架 ● HP LaserJet 自动双面打印器（用于双面打印） ● HP LaserJet 500 页堆栈器 ● HP LaserJet 500 页订书机/堆栈器 ● HP LaserJet 500 页 5 槽邮箱 打印机驱动程序 分辨率 存储功能 字体 附件 注： 每个型号最多可接受四个可选 500 页进纸盘，或最多三个 500 页进纸盘和一个 1,500 页 大容量进纸盘。如果安装了 1,500 页大容量进纸盘，则它必须始终位于其它纸盘下面。 连接性 ZHCN ● 高速 USB 2.0 连接 ● 包含 IPv4、IPv6 和 IP 安全的 HP Jetdirect 全功能嵌入式打印服务器（在 HP LaserJet P4014 打印机上为可选配置）。 ● HP Web Jetadmin 软件 ● 增强的输入/输出 (EIO) 插槽 功能比较 5 功能 说明 耗材 ● 耗材状态页包含碳粉量、页数和预计剩余页数方面的信息。 ● 产品会在安装时检查是否为原装 HP 打印碳粉盒。 ● 通过互联网订购耗材的功能（使用 HP Easy Printer Care） ● Microsoft® Windows® 2000、Windows® XP 和 Windows Vista™ ● Mac OS X、V10.2.8、V10.3、V10.4、V10.5 和更高版本 ● Novell NetWare ● Unix® ● Linux ● 可使用文本屏幕阅读器阅读联机用户指南。 ● 用一只手即可安装和卸下打印碳粉盒。 ● 所有护盖和盖板仅用单手即可打开。 ● 仅用一只手即可将纸张装入纸盘 1。 支持的操作系统 辅助功能 6 第 1 章 产品基本信息 ZHCN 熟悉产品组件 前视图 1 2 3 4 5 1 顶部出纸槽 2 控制面板 3 顶盖（由此可取放打印碳粉盒） 4 纸盘 1（拉开） 5 纸盘 2 后视图 1 5 2 4 1 ZHCN 3 后出纸槽（拉开） 熟悉产品组件 7 2 双面打印附件挡盖（卸下此挡盖以安装双面打印附件） 3 接口端口 4 右盖（由此可接近 DIMM 插槽） 5 电源开关 接口端口 1 2 3 4 6 5 1 RJ.45 网络连接(不适用于 HP LaserJet P4014 打印机） 2 EIO 插槽 3 电源接口 4 主机 USB 接口，用于添加字体和其它第三方解决方案（此接口可能有一个可卸下的小盖） 5 用于电缆类安全锁的插槽 6 高速 USB 2.0 接口，用于直接连接到计算机 型号和序列号标签位置 包含型号和序列号的标签位于顶盖内侧。 8 第 1 章 产品基本信息 ZHCN ZHCN 熟悉产品组件 9 10 第 1 章 产品基本信息 ZHCN 2 ZHCN 控制面板 ● 控制面板布局 ● 使用控制面板菜单 ● 显示如何操作菜单 ● 检索作业菜单 ● 信息菜单 ● 纸张处理菜单 ● 配置设备菜单 ● 诊断菜单 ● 维修菜单 11 控制面板布局 使用控制面板获得产品和作业状态信息以及配置产品。 1 2 3 4 14 5 6 13 7 8 9 10 11 12 编号 按钮或指示灯 功能 1 控制面板显示屏 显示状态信息、菜单、帮助信息和错误消息 2 向上箭头 3 4 帮助按钮 OK 按钮 浏览至列表中的上一条目，或者增加数值项目的值 提供有关控制面板显示屏消息的信息 ● 保存某个项目的选定值 ● 执行与控制面板显示屏上高亮显示的项目相关的操作 ● 当某个出错状态可清除时，清除该状态 5 停止按钮 取消当前打印作业并从产品清除页面 6 向下箭头 浏览至列表中的下一条目，或者减少数值项目的值 7 后退箭头 退回菜单树的上一层或退回上一个数字输入项 8 菜单按钮 ● 打开和关闭菜单。 ● 亮起： 产品已联机，并准备接受打印数据。 ● 熄灭： 产品处于脱机（被暂停）状态或遇到错误，不能接受数据。 ● 闪烁： 产品正在进入脱机状态。产品停止处理当前打印作业，并从送纸道 中送出所有活动页面。 ● 亮起： 产品中有要打印的数据，但正准备接收所有数据。 ● 熄灭： 产品没有要打印的数据。 ● 闪烁： 产品正在处理或打印数据。 ● 亮起： 产品遇到一个问题。请查看控制面板显示屏。 ● 熄灭： 产品工作正常。 ● 闪烁： 需要采取措施。请查看控制面板显示屏。 9 10 11 12 就绪指示灯 数据指示灯 注意指示灯 文件夹或 STAR（安全交 易访问检索）按钮 可快速访问检索作业菜单 注： HP LaserJet P4014 型 号不包括此项目。 12 第 2 章 控制面板 ZHCN 编号 按钮或指示灯 功能 13 C 清除按钮 将值返回到默认值并退出帮助屏幕 注： HP LaserJet P4014 型 号不包括此项目。 14 数字小键盘 输入数值 注： HP LaserJet P4014 型 号不包括此项目。 ZHCN 控制面板布局 13 使用控制面板菜单 要访问控制面板菜单，请完成以下步骤。 使用菜单 1. 按下菜单 2. 按下向下箭头 3. 按下 OK 以选择适当的选项。 4. 按下后退箭头 5. 按下菜单 6. 按下帮助按钮 。 或向上箭头 以浏览此列表。 以返回上一层。 以退出菜单。 以查看有关项目的附加信息。 下面是主菜单。 主菜单 显示如何操作 检索作业 信息 纸张处理 配置设备 诊断 服务 14 第 2 章 控制面板 ZHCN 显示如何操作菜单 显示如何操作菜单中的每个选项都会打印一个页面，上面可提供更多信息。 项目 说明 清除卡纸 打印显示如何清除卡纸的页面。 装入纸盘 打印显示如何装入进纸盘的页面。 装入特殊介质 打印显示如何装入特殊纸张，如信封和信头纸的页面。 双面打印 打印显示如何使用双面打印功能的页面。 注： 只有配有双面打印器的产品才会显示双面打印菜单项目。 ZHCN 支持的纸张 打印显示产品支持的纸张类型和尺寸的页面。 打印帮助指南 打印显示网站上其它帮助链接的页面。 显示如何操作菜单 15 检索作业菜单 本菜单提供了存储在产品中的作业列表，并可从本菜单访问所有作业存储功能。您可以从产品控制面板 打印或删除这些作业。当产品至少有 80 MB 基本内存时，便会显示此菜单。有关使用本菜单的详细信 息，请参阅第 87 页的使用作业存储功能。 注： 除非安装了可选硬盘，否则当您关闭产品电源时，所有存储的作业都将被删除。 注： 按下文件夹按钮 以直接进入此菜单。 项目 子项目 值 说明 用户名 所有作业（有 PIN） 打印 用户名： 发送作业的人员名称。 删除 ● 打印： 在输入 PIN 后，打印选定的作业。 份数： 选择要打印的份数（1 到 32000）。 所有作业（无 PIN） 16 第 2 章 控制面板 ● 删除： 在输入 PIN 后，从产品删除选定 的作业。 打印 ● 打印： 打印选定的作业。 删除所有作业 ● 删除： 从产品删除所有作业。删除作业 前，产品会提示您确认删除操作。 ZHCN 信息菜单 信息菜单包含可提供产品及其配置详细信息的产品信息页。滚动查看到所需的信息页，然后按下 OK。 ZHCN 项目 说明 打印菜单图 打印控制面板菜单图，其中包括控制面板菜单项的布局以及当前的设置。 打印配置页 打印当前的产品配置。如果已安装 HP Jetdirect 打印服务器，则同时还会打印一份 HP Jetdirect 配置页。 打印耗材状态页 打印耗材状态页，其中包含产品的耗材量、估计的剩余页数、碳粉盒用量信息、序列号、页数 以及订购信息。仅在您使用原装 HP 耗材时，此页才可用。 打印用量信息页 打印一个页面，其中显示了产品已处理的所有尺寸纸张的数目、列出了打印方式（即单面还是 双面）并显示了页数。 打印文件目录 打印显示所有已安装大容量存储设备的信息的文件目录。此项目仅在产品中安装了包含已识别 文件系统的大容量存储设备时才会显示。 打印 PCL 字体列表 打印 PCL 字体列表，其中显示了产品当前可用的所有 PCL 字体。 打印 PS 字体列表 打印 PS 字体列表，其中显示了产品当前可用的所有 PS 字体。 信息菜单 17 纸张处理菜单 使用此菜单为每个纸盘设置纸张尺寸和类型。产品使用此信息生成可能的最佳质量的打印页面。有关更 多信息，请参阅第 78 页的配置纸盘。 也可通过软件程序或打印机驱动程序访问此菜单中的某些项目。程序和打印机驱动程序设置会覆盖控制 面板设置。 项目 值 说明 信封输送器尺寸 适用于信封输送器的可用纸张 尺寸列表 使用此项目可设置与当前已装入信封输送器的纸张尺寸相对应的值。 信封输送器类型 适用于信封输送器的可用纸张 类型列表 使用此项目可设置与当前已装入信封输送器的纸张类型相对应的值。 纸盘 1 尺寸 适用于纸盘 1 的可用纸张尺寸 使用此项目可设置与当前已装入纸盘 1 的纸张尺寸相对应的值。默认 列表 设置是任意尺寸。 任意尺寸： 当纸盘 1 的类型和尺寸均设为任意时，如果纸盘 1 中已 装入介质，则产品会先从纸盘 1 取纸。 任意尺寸以外的其它尺寸： 除非打印作业的类型或尺寸与该纸盘所装 纸张的类型和尺寸一致，否则产品不会从该纸盘取纸。 纸盘 1 类型 适用于纸盘 1 的可用纸张类型 使用此项目可设置与当前已装入纸盘 1 的纸张类型相对应的值。默认 列表 设置是任意类型。 任意类型： 当纸盘 1 的类型和尺寸均设为任意时，如果纸盘 1 中已 装入介质，则产品会先从纸盘 1 取纸。 任意类型以外的其它类型： 产品不会从此纸盘取纸。 纸盘 [N] 尺寸 适用于纸盘 2 或可选纸盘的可 纸盘会根据纸盘中导板的位置自动检测纸张尺寸。110 V 引擎的默认 用纸张尺寸列表 设置是 LTR (letter)，220 V 引擎的默认设置是 A4。 纸盘 [N] 类型 适用于纸盘 2 或可选纸盘的可 设置与当前已装入纸盘 2 或可选纸盘的纸张类型相对应的值。默认设 用纸张类型列表 置为任意类型。 18 第 2 章 控制面板 ZHCN 配置设备菜单 使用此菜单更改默认打印设置、调整打印质量、更改系统配置和 I/O 选项。 打印子菜单 可以通过程序或打印机驱动程序访问此菜单中的某些项目。程序和打印机驱动程序设置会覆盖控制面板 设置。通常情况下，最好通过打印机驱动程序更改这些设置（如果可以）。 项目 值 说明 份数 1 至 32000 从 1 到 32000 中任选一个数字，以设置默认份数。使用数字小 键盘输入份数。对于没有数字小键盘的产品，请按下向上箭头 或向下箭头 来选择份数。此设置仅适用于未在程序或打印机驱 动程序（例如 UNIX 或 Linux 程序）中指定打印份数的作业。 默认设置为 1。 注： 最好从程序或打印机驱动程序设置份数。（程序和打印机 驱动程序设置会覆盖控制面板设置。） 默认纸张尺寸 显示可用纸张尺寸列表。 设置纸张和信封的默认图像尺寸。此设置适用于未在程序或打印 机驱动程序中指定纸张尺寸的打印作业。默认设置为 LETTER。 默认自定义纸张尺寸 度量单位 为纸盘 1 或任何 500 页纸盘设置默认自定义纸张尺寸。 X 尺寸 度量单位： 设置自定义纸张尺寸时，可使用此选项选择度量单位 （英寸或毫米）。 Y 尺寸 X 尺寸： 使用此项目设置纸张宽度的度量（即纸盘左右两侧之间 的测量值）。范围是 76 至 216 毫米（3.0 至 8.50 英寸）。 Y 尺寸： 使用此项目可设置纸张长度的度量（即纸盘前后之间的 测量值）。范围是 127 至 356 毫米（5.0 至 14.0 英寸）。 纸张目标 显示可能的纸张目的地列 表。 配置出纸槽目标位置。列表将随所安装的输出附件的不同而不 同。默认值为标准顶部纸槽。 双面打印 关 此项目仅在安装了可选的双面打印器后才显示。设置值为开时， 可在单张纸张的两面打印（双面打印）；设置值为关时，可在单 张纸张的一面打印（单面打印）。 开 默认设置为关。 双面装订 长边 更改双面打印的装订边。此项目仅在安装了可选的双面打印器并 且双面打印设为开后才显示。 短边 默认设置为长边。 取代 A4/LETTER 否 如果产品中未装入 A4 尺寸纸张，则选择是可在 Letter 尺寸的纸 张上打印 A4 尺寸的作业（反之亦然）。 是 默认设置为是。 手动进纸 关 开 从纸盘 1 手动送入纸张，而不是从其它纸盘自动送纸。如果手动 进纸=开且纸盘 1 已空，则产品在接收到打印作业时会脱机。控制 面板显示屏上会显示手动进纸 [纸张尺寸]。 默认设置为关。 COURIER 字体 常规 选择要使用的 Courier 字体版本： 暗 常规： 可用于 HP LaserJet 4 系列产品的内装 Courier 字体。 暗： 可用于 HP LaserJet III 系列产品的内装 Courier 字体。 ZHCN 配置设备菜单 19 项目 值 说明 默认设置为常规。 宽 A4 否 更改 A4 尺寸纸上一行可打印的字符数。 是 否： 一行最多可打印 78 个间距为 10 的字符。 是： 一行最多可打印 80 个间距为 10 的字符。 默认设置为否。 打印 PS 错误 关 确定是否打印 PS 错误页。 开 关： 从不打印 PS 错误页。 开： 出现 PS 错误时打印 PS 错误页。 默认设置为关。 打印 PDF 错误 关 确定是否打印 PDF 错误页。 开 关： 从不打印 PDF 错误页。 开： 出现 PDF 错误时打印 PDF 错误页。 默认设置为关。 PCL 子菜单 表格长度 将默认纸张尺寸的垂直间距设为 5 至 128 行。 方向 将默认页面方向设为横向或纵向。 注： 最好从程序或打印机驱动程序设置页面方向。（程序和打 印机驱动程序设置会覆盖控制面板设置。） 字体来源 选择内部或 EIO 磁盘作为字体来源。 字体编号 产品为每种字体指定一个编号，并将其列在 PCL 字体列表中。 字体编号显示在列表的“字体编号”列中。范围从 0 到 102。 字体间距 选择字体间距。视选择的字体而定，此项目可能不显示。范围从 0.44 到 99.99。 字体磅值 选择字体磅值。范围为 4.00 至 999.75。默认设置为 12.00。 符号集 从产品控制面板的几种可用符号集中任选一种。符号集是某一字 体中所有字符的唯一集合。建议将 PC-8 或 PC-850 用于线条图 字符。 在换行处添加回车 选择是，可在产品遇到向后兼容的 PCL 作业（纯文本、无作业 控制）时，在每行换行处添加回车键。某些环境中（如 UNIX）， 仅能使用换行控制代码产生新行。使用此选项在每行换行处添加 必需的回车键。 禁止空白页 生成自己的 PCL 时，会含有可能导致打印一页或多页空白页的 多余进纸。选择是以便页面空白时忽略进纸。 介质来源映射 在不使用打印机驱动程序或软件程序没有纸盘选择选项时，按编 号选择和维护纸盘。典型： 根据 HP LaserJet 4 和较旧型号对 纸盘编号。标准： 根据较新的 HP LaserJet 型号对纸盘编号。 打印质量子菜单 可以通过程序或打印机驱动程序访问此菜单中的某些项目。程序和打印机驱动程序设置会覆盖控制面板 设置。通常情况下，最好通过打印机驱动程序更改这些设置（如果可以）。 20 第 2 章 控制面板 ZHCN 项目 值 说明 设置定位 打印测试页 来源 从上到下，从左到右调整边距对齐，使图像位于页面中央。您 也可以将打印在正面的图像与打印在背面的图像对齐。允许您 进行单面和双面打印对齐。 调整纸盘 [N] 打印测试页： 打印可显示当前定位设置的测试页。 来源： 选择打印测试页所要使用的纸盘。 调整纸盘 [N]： 为指定纸盘设置定位，此处的 [N] 是纸盘编 号。安装的每个纸盘都会显示，您必须为每个纸盘设置定位。 ● X1 偏移：纸张平放在纸盘中时，左右定位纸张上的图 像。双面打印时，此面是指纸张的第二面（背面）。 ● X2 偏移： 纸张平放在纸盘中时，为双面打印页的第一面 （正面）左右定位纸张上的图像。只有当产品配备了内置 双面打印器，并且双面打印设为开时，才会显示此项目。 请先设置 X1 偏移。 ● Y 偏移：纸张平放在纸盘中时，上下定位纸张上的图像。 来源的默认设置为纸盘 2。调整纸盘 1 和调整纸盘 2 的默认 设置为 0。 热凝器模式 可用纸张类型列表 配置与各纸张类型相关的热凝器模式。 仅在某些纸张类型上打印遇到问题时，才需更改热凝器模式。 选择纸张类型后，您可以选择适用于该类型的热凝器模式。产 品支持以下模式： 正常： 适用于大多数类型的纸张。 轻磅纸 1： 适用于大多数类型的纸张。 轻磅纸 2： 如果您遇到了起皱的介质，请使用此模式。 重磅纸： 适用于粗糙纸。 默认热凝器模式是轻磅纸 1，此设置适用于除投影胶片（轻磅 纸 2）和粗糙纸（重磅纸）之外的所有打印介质类型。 注意： 请勿更改投影胶片的热凝器模式。如果打印投影胶片 时不使用轻磅纸 2，可能会对产品和热凝器造成久性损坏。请 始终在打印驱动程序的类型中选择投影胶片，并在产品控制面 板中将纸盘类型设为投影胶片。 选择恢复模式可将各种纸张类型的热凝器模式恢复为原默认设 置。 优化 线条细节 如果遇到模糊打印或分散线条的问题，请启用此设置。 为全部作业优化特定的参数， 而不是（或除了）按纸张类型 进行优化。 恢复优化 使用此项目可令所有优化设置恢复为关。 分辨率 300 选择分辨率。所有值均按相同速度打印。 600 300： 产生草稿打印质量，可与 HP LaserJet III 系列产品兼 容。 FASTRES 1200 PRORES 1200 600： 产生较高的文本打印质量，可与 HP LaserJet 4 系列 产品兼容。 FASTRES 1200： 产生 1200-dpi 的打印质量，可快速、高 质量地打印商业文本和图形。 ZHCN 配置设备菜单 21 项目 值 说明 PRORES 1200： 产生 1200-dpi 的打印质量，可快速、高质 量地打印艺术线条和图像。 注： 最好从程序或打印驱动程序更改分辨率。（程序和打印 机驱动程序设置会覆盖控制面板设置。） 默认设置为 FASTRES 1200。 RET 关 使用“分辨率增强技术”(REt) 设置产生角度平滑、曲线流 畅、边缘柔和的打印件。 轻磅纸 中等 暗 如果打印分辨率设为 FastRes 1200 或 ProRes 1200，则 REt 不会影响打印质量。REt 可提高其它所有打印分辨率的打 印质量。 注： 最好从程序或打印驱动程序更改 REt 设置。（程序和 打印机驱动程序设置会覆盖控制面板设置。） 默认设置为中等。 ECONOMODE 开 关 使用 EconoMode 功能可以减少每页的碳粉用量。选择此选项 可延长碳粉耗材的使用期限并减少每页的成本， 但它也会降低 打印质量。打印的页面较浅，但对于草稿或校对稿打印已足够 了。 HP 建议您不要始终使用 EconoMode。如果始终使用 EconoMode，则碳粉使用时间可能要比打印碳粉盒中机械部件 的寿命还要长。如果打印质量在这些环境中开始降低，则即使 打印碳粉盒中仍然存有碳粉耗材，也将需要安装一个新的碳粉 盒。 注： 最好从程序或打印机驱动程序打开或关闭 EconoMode。 （程序和打印机驱动程序设置会覆盖控制面板设置。） 默认设置为关。 碳粉浓度 1 至 5 通过设置碳粉浓度来淡化或加深页面上的打印颜色。从 1（浅） 至 5（深）范围内选择一个设置。默认设置 3 通常可产生最 佳打印效果。 自动清洁 关 使用此功能可在产品打印完一定数量的页面后，自动清洁送纸 道。使用清洁间隔项目可以设置页数。 开 默认值为关。 清洁间隔 1000 仅在启用自动清洁时此项目才出现。 2000 选择产品在打印多少页后应执行清洁过程。 5000 10000 20000 LETTER 仅在启用自动清洁时此项目才出现。 A4 用于设置自动生成的清洁页的尺寸。 创建清洁页 无选择值。 按下 OK 以打印清洁页（清除热凝器上的碳粉）。按照清洁页 上的说明进行操作。有关更多信息，请参阅第 120 页的清洁 送纸道。 处理清洁页 无选择值。 此项仅在创建清洁页后才可用。按照清洁页上打印的说明进行 操作。清洁过程最多需要 2.5 分钟。 自动清洁尺寸 22 第 2 章 控制面板 ZHCN 系统设置子菜单 此菜单中的项目会影响产品的行为。请根据打印需要配置产品。 项目 值 说明 日期/时间 日期 设定日期和时间设置。 日期格式 时间 时间格式 作业存储限制 1 至 100 指定产品中可存储的快速复印作业数。 默认设置为 32。 暂存作业超时 关 设置暂存作业从队列中自动删除前的保存时间。 1 小时 默认设置为 关。 4 小时 1 天 1 周 显示地址 自动 指定当产品连接到网络时是否在显示屏上显示 IP 地址。如果 选定自动，则会伴随就绪消息显示产品的 IP 地址。 关 默认设置为关。 ZHCN 配置设备菜单 23 项目 值 说明 纸盘动作 使用请求的纸盘 选择产品是否可以从与您在打印驱动程序中选定的纸盘不同的 纸盘取纸。 手动进纸提示 睡眠延迟 ● 专用： 设置产品从您选定的纸盘取纸，即使您选定的纸 盘已空，也不从其它纸盘取纸。 ● 优先： 设置产品优先从您选定的纸盘取纸，但是如果选 定的纸盘已空，则允许产品自动从其它纸盘取纸。 在打印作业与其它任何纸盘所装纸张的类型或尺寸都不符时， 选择产品何时显示从纸盘 1 取纸的提示。 ● 始终： 如果始终希望产品从纸盘 1 取纸前收到提示信 息，则选择此选项。 ● 除非已装纸： 仅在纸盘 1 已空的情况下显示提示。 PS DEFER 介质 控制是使用 PostScript (PS) 还是 HP 纸张处理模型执行打印 作业。启用使 PS 顺从 HP 纸张处理模型。禁用使用 PS 纸 张处理模型。 尺寸/类型提示 控制是否始终在打开和关闭纸盘时显示纸盘配置信息及其提 示。如果纸盘配置所针对的类型或尺寸与纸盘中所装入介质的 类型或尺寸不同，这些提示会指示您对类型或尺寸进行设置。 使用另一纸盘 启用或禁用选择其它纸盘的提示。 双面打印空白页 配置产品使用可选双面打印器时对待空白页的方式。选择自动 以获得最快性能。选择是以始终使纸张通过双面打印器，即使 仅打印一面。 纸盘 2 型号 指定纸盘 2 是标准纸盘还是自定义纸盘。 图像旋转 设置产品在安装输出附件后如何安排页面上的图像。 ● 标准： 产品会自动旋转图像，以便您始终可以用同样的 方式装入纸张，即使安装了输出附件。 ● 交替： 产品不会自动旋转图像，因此在打印某些类型的 纸张时，可能需要以不同方式装入。 1 分钟 设置产品空闲多久后转入“睡眠”模式。 15 分钟 休眠模式可达到以下目的： 30 分钟 ● 在产品空闲时，将其耗电量降至最少。 45 分钟 ● 减少产品电子部件的磨损（关闭显示屏的后照灯，但仍可 看清显示内容）。 60 分钟 90 分钟 发送打印作业、按下产品控制面板按钮、打开纸盘或打开顶盖 时，产品会自动退出睡眠模式。 2 小时 默认设置为 30 分钟。 4 小时 唤醒时间 周一 周二 设置产品每天预热的“唤醒”时间。每天的默认值为关。如果 您设置了唤醒时间，HP 建议您延长睡眠延迟时间，这样产品 就不会在唤醒后马上返回到睡眠模式。 周三 周四 周五 24 第 2 章 控制面板 ZHCN 项目 值 说明 周六 周日 显示屏亮度 从 1 到 10 的值 控制控制面板显示屏的亮度。默认值为 5。 个性 自动 选择产品默认语言（个性）。可能的值根据产品中安装的可用 语言确定。 PS PDF PCL 子菜单 通常情况下，您不应更改产品语言。如果将其更改为特定的产 品语言，除非通过软件向产品发送特定指令，否则产品将不会 从一种语言自动切换至另一种语言。 默认设置为自动。 可清除警告 作业 设置可清除警告在产品控制面板显示屏上的显示时间。 开 作业： 可清除警告信息将一直显示，直到生成该信息的作业打 印完毕。 开： 可清除警告信息将一直显示，直到您按下 OK。 默认设置为作业。 自动继续 关 确定产品在遇到错误时如何操作。如果产品处于网络中，您可 能要将自动继续设置为开。 开 开： 如果遇到可阻止打印的错误，则该消息显示在产品控制面 板显示屏上，并且产品将先脱机 10 秒钟，然后才恢复联机。 关： 如果遇到可阻止打印的错误，产品控制面板显示屏会一直 显示消息，并且设备将保持脱机，直至您按下 OK。 默认设置为开。 更换黑色碳粉盒 不足时停止 确定产品在打印碳粉盒碳粉不足或耗尽时如何运行。 耗尽时停止 不足时停止： 在打印碳粉盒达到下限时产品会停止打印。按 下 OK 继续打印。 耗尽时忽略 耗尽时停止： 在打印碳粉盒耗尽时产品会停止打印。您必须更 换打印碳粉盒，然后才能继续打印。 耗尽时忽略： 选择此选项可以忽略消息并在打印碳粉盒耗尽之 后继续打印。选择此选项后，HP 不保证打印质量。 默认值为耗尽时忽略。 有以下警报时订购 1 至 100 设置产品达到哪个阈值时显示订购黑色碳粉盒消息。此值代表 整个碳粉盒剩余寿命所占的百分比。默认值为 23%。 卡塞恢复 自动 确定卡纸时产品如何运行。 关 自动： 产品自动选择最佳的卡塞恢复方法。此项为默认设置。 开 关： 产品不重新打印卡纸后的页面。此设置可能会提高打印性 能。 开： 清除卡纸后，产品自动重新打印页面。 RAM 磁盘 ZHCN 自动 确定如何配置 RAM 磁盘。 关 自动： 允许产品根据可用内存量来确定最佳的 RAM 磁盘大 小。 配置设备菜单 25 项目 值 说明 关： RAM 被禁用。 注： 如果您将设置从关更改为自动，则产品会在空闲时自动 重新初始化。 默认设置为自动。 语言 （默认） 选择控制面板显示屏显示消息所用的语言。 多种 默认设置是根据购买产品所在的国家/地区而确定的。 订书机/堆栈器子菜单 仅在安装了可选的订书机/堆栈器后，才会显示此菜单。 项目 值 说明 订书钉 无 选择是否装订所有作业。如果选择左侧一个（斜角），则所有 作业都会被装订。默认值为无。 左侧一个（斜角） 订书钉用完 停止 选择在订书机中的订书钉用完时，是停止还是继续打印。默认 值为停止。 继续 MBM-5（多槽邮箱）子菜单 仅在安装了可选的 5 槽邮箱后，才会显示此菜单。 项目 值 说明 操作模式 邮箱 选择 5 槽邮箱是如何对作业进行分类的。 堆栈器 邮箱： 将每个纸槽分配给一个用户或用户组。此项为默认设 置。 作业分隔器 分页器 堆栈器： 产品使用所有纸槽堆栈作业副本。作业会先发送到底 部纸槽，然后是较高一层的纸槽，以此类推。当所有纸槽都装 满时，产品会停止。 作业分隔器： 每个作业都放置在单独的纸槽中。作业放置在空 纸槽中，从顶部纸槽开始放置。 分页器： 产品将作业副本放到单独的纸槽中。 I/O 子菜单 I/O（输入/输出）菜单中的项目可以影响产品和计算机之间的通信。如果产品包含 HP Jetdirect 打印服 务器，则可以使用子菜单配置基本网络参数。还可以通过 HP Web Jetadmin 或内嵌式 Web 服务器配 置这些参数及其它参数。 26 项目 值 说明 I/O 超时 5 至 300 选择 I/O 超时时间（以秒计）。 第 2 章 控制面板 ZHCN 项目 值 说明 使用此设置调整超时以获取最佳性能。如果在打印作业期间出 现其它端口的数据，则需增加超时时间。 默认设置为 15。 嵌入式 JETDIRECT 菜单 有关选项列表，请参阅下一个表格。 EIO JETDIRECT 菜单 注： 表 2-1 在下表中，标有星号 (*) 的项目为默认设置。 嵌入式 Jetdirect 和 EIO Jetdirect 菜单 菜单项 子菜单项 TCP/IP 启用 子菜单项 值和说明 关： 禁用 TCP/IP 协议。 开*： 启用 TCP/IP 协议。 一个用于标识产品的字母数字字符串（最多 32 个字 符）。此名称列在 HP Jetdirect 配置页上。默认主机 名为 NPIxxxxxx，此处 xxxxxx 是 LAN 硬件 (MAC) 地址的最后六位数。 主机名 IPV4 设置 配置方法 指定在 HP Jetdirect 打印服务器上配置 TCP/IPv4 参 数的方法。 BOOTP： 使用 BootP（Bootstrap 协议）从 BootP 服务器进行自动配置。 DHCP*： 使用 DHCP（动态主机配置协议）从 DHCPv4 服务器进行自动配置。 自动 IP： 使用本地链路 IPv4 自动寻址功能。系统将 自动指定一个 169.254.x.x 形式的地址。 手动： 使用手动设置菜单配置 TCP/IPv4 参数。 手动设置 （仅在配置方法设为手动时可用）直接从打印机控制面 板配置参数： IP 地址： 打印机的唯一的 IP 地址，其中 n 是 0 至 255 之间的一个数值。 子网掩码： 打印机的子网掩码，其中 m 是 0 到 255 之间的值。 默认网关： 用来与其它网络通信的网关或路由器的 IP 地址。 默认 IP 指定打印服务器在强制 TCP/IP 重新配置（例如，手动 配置为使用 BootP 或 DHCP）期间无法从网络获得 IP 地址时，默认使用的 IP 地址。 自动 IP： 设置本地链路 IP 地址 169.254.x.x。 原有： 设置地址 192.0.0.192，与较旧 HP Jetdirect 产品一致。 主 DNS ZHCN 指定主 DNS 服务器的 IP 地址 (n.n.n.n)。 配置设备菜单 27 表 2-1 嵌入式 Jetdirect 和 EIO Jetdirect 菜单 （续） 菜单项 子菜单项 IPV6 设置 子菜单项 值和说明 辅助 DNS 指定辅助域名系统 (DNS) 服务器的 IP 地址 (n.n.n.n)。 启用 使用此项目可以在打印服务器上启用或禁用 IPv6 操 作。 关*： 禁用 IPv6。 开： 启用 IPv6。 地址 使用此项目可以手动配置 IPv6 地址。 手动设置： 使用手动设置菜单可以启用并手动配置 TCP/IPv6 地址。 启用： 选择此项目后，如果选择开，则可启用手动配 置；如果选择关，则可禁用手动配置。 地址： 使用此项目可使用冒号十六进制语法键入 32 位十六进制数字 IPv6 节点地址。 DHCPV6 策略 指定的路由器： 打印服务器要使用的状态自动配置方 法由路由器确定。路由器将指定打印服务器是从 DHCPv6 服务器获得其地址、配置信息还是两者都获 得。 路由器不可用： 如果路由器不可用，打印服务器应尝 试从 DHCPv6 服务器获得其状态配置。 始终： 无论路由器是否可用，打印服务器应始终尝试 从 DHCPv6 服务器获得其状态配置。 代理服务器 主 DNS 使用此项目可以为打印服务器应使用的主 DNS 服务器 指定 IPv6 地址。 辅助 DNS 使用此项目可以为打印服务器应使用的辅助 DNS 服务 器指定 IPv6 地址。 指定产品的嵌入式应用程序要使用的代理服务器。网络 客户机通常使用代理服务器访问互联网。它可缓存网 页，并为这些客户机提供一定程度的互联网安全措施。 要指定代理服务器，请输入其 IPv4 地址或完全合格域 名。该名称最多可包含 255 个八位字节。 对于某些网络，您可能需要联系您的互联网服务提供 商 (ISP) 才能获得代理服务器地址。 28 第 2 章 代理端口 键入代理服务器使用的端口号，以获得客户机支持。端 口号可标识网络上保留用于代理活动的端口，其值范围 为 0 到 65535。 空闲超时 空闲超时： 一个以秒为单位的时间段，经过该时间 后，空闲 TCP 打印数据连接将被关闭（默认值为 270 秒，0 表示禁用超时）。 控制面板 ZHCN 表 2-1 嵌入式 Jetdirect 和 EIO Jetdirect 菜单 （续） 菜单项 子菜单项 IPX/SPX 启用 子菜单项 值和说明 关： 禁用 IPX/SPX 协议。 开*： 启用 IPX/SPX 协议。 帧类型 为网络选择帧类型设置。 自动： 将帧类型自动设置和限制为检测到的第一个。 EN_8023、EN_II、EN_8022 和 EN_SNAP： 用于以 太网络的帧类型选项。 APPLETALK 关： 禁用 AppleTalk 协议。 启用 开*： 启用 AppleTalk 协议。 DLC//LLC 关： 禁用 DLC/LLC 协议。 启用 开*： 启用 DLC/LLC 协议。 安全性 是： 打印包含当前 HP Jetdirect 打印服务器安全设置 的页面。 打印安全页 否*： 不打印安全设置页。 安全 WEB 对于配置管理，请指定内嵌式 Web 服务器是否将只接 受使用 HTTPS（安全 HTTP）的通信，还是同时接受 使用 HTTP 和 HTTPS 的通信。 HTTPS（必需）： 对于安全的加密的通信，只接受 HTTP 访问。打印服务器将显示为安全站点。 HTTP/HTTPS（可选）： 允许使用 HTTP 或 HTTPS 进行访问。 IPSEC 指定打印服务器上的 IPsec 或防火墙状态。 保持： IPsec/防火墙状态与当前配置保持一致。 禁用： 禁用打印服务器上的 IPsec/防火墙操作。 重置安全性 指定是保存打印服务器上的当前安全设置还是重置为工 厂默认值。 否*： 保留当前安全设置。 是： 将安全设置恢复为出厂默认值。 诊断 此菜单提供测试以帮助诊断网络硬件或 TCP/IP 网络连 接问题。 嵌入式测试 嵌入式测试有助于识别网络故障出现在产品内部还是外 部。使用嵌入式测试可以检查打印服务器上的硬件和通 信路径。选择且启用测试并设置执行时间后，您必须选 择执行才能启动测试。 视执行时间而定，选定的测试将持续运行，直至产品关 闭或发生错误，然后将打印一张诊断页。 LAN 硬件测试 注意： 运行此嵌入式测试将擦除 TCP/IP 配置。 此测试执行内部环回测试。内部环回测试将仅在内部网 络硬件上发送和接收数据包。网络上无外部传输活动。 选择是以选择此测试，或者选择否以不选择此测试。 ZHCN 配置设备菜单 29 表 2-1 嵌入式 Jetdirect 和 EIO Jetdirect 菜单 （续） 菜单项 子菜单项 子菜单项 值和说明 HTTP 测试 此测试将通过从产品检索预定义页面来检查 HTTP 的 操作，并且还会测试内嵌式 Web 服务器。 选择是以选择此测试，或者选择否以不选择此测试。 SNMP 测试 此测试将通过访问产品上的预定义 SNMP 对象来检 查 SNMP 通信的操作。 选择是以选择此测试，或者选择否以不选择此测试。 数据通道测试 此测试有助于识别 HP postscript level 3 仿真产品上 的数据路径和损坏问题。它会将预定义 PS 文件发送 至产品，但此测试不使用纸张；文件不会打印。 选择是以选择此测试，或者选择否以不选择此测试。 选择所有测试 选择此项目以运行所有嵌入式测试。选择是以运行所有 测试，或者选择否以不运行所有测试。 执行时间 [H] 使用此项目可以指定嵌入式测试将运行的时间长短（以 小时为单位）。您可以在 1 到 60 小时之间选择一个 值。如果选择零 (0)，测试将无限期运行，直至发生错 误或关闭产品。 测试完成后，将打印从 HTTP、SNMP 和数据路径测 试收集的数据。 执行 否*： 不启动选定的测试。 是： 启动选定的测试。 PING 测试 此测试用于检查网络通信。此测试会将链路级数据包发 送至远程网络主机，然后等待相应的响应。 目的地类型 指定目标设备是 IPv4 节点还是 IPv6 节点。 目的地 IPV4 键入 IPv4 地址。 目的地 IPV6 键入 IPv6 地址。 数据包大小 指定要发送到远程主机的每个数据包的大小（以字节为 单位）。最小为 64（默认），最大为 2048。 超时 指定等待远程主机响应的时间长短（以秒为单位）。默 认值为 1，最大为 100。 计数 指定将发送用于此次测试的 ping 测试数据包的数量。 选择一个 1 到 100 的值。要配置测试连续运行，请选 择 0。 打印结果 如果没有将 ping 测试设置为连续运行，则可以选择打 印测试结果。选择是以打印结果。如果选择否（默 认），则不会打印结果。 执行 指定是否启动 ping 测试。选择是以启动测试，或者选 择否以不运行测试。 PING 结果 30 第 2 章 控制面板 使用此项目可以通过控制面板显示屏查看 ping 测试状 态和结果。 已发送的数据包数 显示自启动或完成最近一次测试后发送至远程主机的数 据包数量 (0 - 65535)。 已收到的数据包数 显示自启动或完成最近一次测试后从远程主机接收的数 据包数量 (0 - 65535)。 ZHCN 表 2-1 嵌入式 Jetdirect 和 EIO Jetdirect 菜单 （续） 菜单项 子菜单项 子菜单项 值和说明 损失百分比 显示自启动或完成最近一次测试后，发送到远程主机但 未收到响应的 ping 测试数据包所占的百分比。 RTT 最小值 显示检测到的数据包传输和响应的最小往返时间 (RTT)，范围从 0 到 4096 毫秒。 RTT 最大值 显示检测到的数据包传输和响应的最大往返时间 (RTT)，范围从 0 到 4096 毫秒。 RTT 平均值 显示检测到的数据包传输和响应的平均往返时间 (RTT)，范围从 0 到 4096 毫秒。 正在 PING 显示 ping 测试是否正在进行。是表示测试正在进行， 否表示测试已完成或未运行。 刷新 查看 ping 测试结果时，此项目将用最新结果更新 ping 测试数据。选择是以更新数据，或者选择否以保 留现有数据。但是，当菜单超时或手动返回主菜单时， 系统会自动刷新数据。 链路速度 打印服务器的链路速度和通信模式必须与网络一致。可 用设置视产品和所安装的打印服务器而定。选择以下一 个链接配置设置： 注意： 如果更改了链路设置，与打印服务器和网络设 备的网络通信可能丢失。 自动*： 打印服务器通过自适应功能，配置自身以允许 的最高链路速度和通信模式运行。如果自适应失败，则 将根据检测到的集线器/交换机端口链路速度设置 100TX 半双工或 10TX 半双工。（不支持 1000T 半 双工选项。） 10T 半双工： 10 Mbps，半双工运行。 10T 全双工： 10 Mbps，全双工运行。 100TX 半双工： 100 Mbps，半双工运行。 100TX 全双工： 100 Mbps，全双工运行。 100TX 自动： 将自适应限制为最大链路速度 100 Mbps。 1000TX 全双工： 1000 Mbps，全双工运行。 使用此项目可以打印列出下列协议配置的页面： IPX/ SPX、Novell NetWare、AppleTalk 和 DLC/LLC。 打印协议 复位子菜单 使用子菜单将设置返回默认设置并更改设置（如“睡眠模式”）。 项目 值 说明 恢复工厂设置 无选择值。 执行简单复位操作并恢复大部分工厂（默认）和网络设置。此 项目还会清除活动 I/O 的输入缓存。 注意： 打印作业时恢复工厂设置会取消打印作业。 睡眠模式 ZHCN 开 打开或关闭“休眠”模式。使用“休眠”模式具有以下优点： ● 在产品空闲时，将其耗电量降至最少。 ● 减少产品电子部件的磨损（关闭显示屏的后照灯，但仍可 配置设备菜单 31 项目 值 关 说明 看清显示内容）。 发送打印作业、按下控制面板按钮、打开纸盘或打开顶盖时， 产品会自动退出睡眠模式。 您可以设置产品空闲多久后转入“睡眠”模式。 默认设置为开。 32 第 2 章 控制面板 ZHCN 诊断菜单 管理员可以使用此子菜单分析部件问题，并排除卡纸故障和解决打印质量问题。 项目 值 说明 打印事件记录 无选择值。 按下 OK 生成列有最近 50 条事件记录的列表。打印的事件记 录可显示错误编号、页数、错误代码、说明或个性。 显示事件记录 无选择值。 按下 OK，在控制面板中滚动查看事件记录的内容，事件记录 中至多可列出最近 50 个事件。按下向上箭头 或向下箭头 滚动查看事件记录内容。 送纸道传感器 无选择值。 使用此项目测试送纸道中的每个传感器。按下 OK 以启动测 试，然后使用菜单打印内部页，例如配置页。 送纸道测试 打印测试页 生成对测试产品的纸张处理功能非常有用的测试页。 注： 选择打印测试页之前，请先设置其它项目。 按下 OK，使用您在“送纸道测试”菜单的其它项目中设置的 来源（纸盘）、目的地（出纸槽）、双面打印和份数设置，开 始测试送纸道。 来源 选择使用您所要测试之送纸道的那个纸盘。您可以选择已安装 的任何纸盘。选择所有纸盘可测试所有送纸道。（纸张必须装 入选定纸盘中。） 目的地 选择要在此次测试中使用的出纸槽。您可以选择所有纸槽。 双面打印 确定纸张在送纸道测试期间是否通过双面打印器。仅当设备包 括内置双面打印器时才会显示此菜单项。 份数 设置送纸道测试期间，从每个纸盘中使用的纸张页数。 手动传感器测试 1 无选择值。 HP 维修人员可以使用此项目手动测试传感器。在产品内部找 到传感器，然后手动激活它。如果将值从 0 改为其它数字，传 感器即会开始工作。 手动传感器测试 2 无选择值。 此项目列出了需要测试的其它传感器。 组件测试 显示可用组件列表。 HP 维修人员可以使用此项目测试不同的内部组件，以找到问 题（如噪音）的来源。 在开始测试之前，请设置重复频率的值： 一次或连续。然后， 选择要测试的组件。 要确定噪音问题，请在每次执行测试时仔细倾听。 打印/停止测试 ZHCN 停止时间 指定产品在执行测试时，多长时间（以毫秒为单位）后应停止。 诊断菜单 33 维修菜单 维修菜单已锁定，需要输入 PIN 才能访问。此菜单专门留给授权的维修人员使用。 34 第 2 章 控制面板 ZHCN 3 ZHCN Windows 软件 ● 支持的 Windows 操作系统 ● 支持的 Windows 打印机驱动程序 ● HP 通用打印驱动程序 (UPD) ● 选择适用于 Windows 的正确打印机驱动程序 ● 打印设置优先级 ● 更改 Windows 打印机驱动程序设置 ● 适用于 Windows 的软件安装类型 ● 删除 Windows 软件 ● 支持的 Windows 实用程序 ● 用于其它操作系统的软件 35 支持的 Windows 操作系统 产品支持以下 Windows 操作系统： 36 ● Windows XP（32 位和 64 位） ● Windows Server 2003（32 位和 64 位） ● Windows 2000 ● Windows Vista（32 位和 64 位） 第 3 章 Windows 软件 ZHCN 支持的 Windows 打印机驱动程序 ● HP PCL 5 Universal Print Driver（HP PCL 5 通用打印驱动程序，HP UPD PCL 5） ● HP PCL 6 ● HP postscript emulation Universal Print Driver（HP postscript 仿真通用打印驱动程序，HP UPD PS） 打印机驱动程序包括联机帮助，其中有对普通打印任务的说明，还介绍了打印机驱动程序中的按钮、复 选框及下拉列表。 注： ZHCN 有关 UPD 的更多信息，请访问 www.hp.com/go/upd。 支持的 Windows 打印机驱动程序 37 HP 通用打印驱动程序 (UPD) 用于 Windows 的 HP 通用打印驱动程序 (UPD) 是一个驱动程序，您无需下载其它单独驱动程序就可 以从任何位置快速访问所有 HP LaserJet 产品。它以公认的 HP 打印驱动程序技术为基础，经过了全 面测试，可与许多软件程序配合使用。它是一个功能强大、可长时间一致工作的解决方案。 HP UPD 可直接与各个 HP 产品通信并收集配置信息，然后自定义用户界面以显示该产品的独特可用 功能。它会自动启用产品的可用功能，如双面打印和装订，这样您便无需手动启用这些功能。 有关更多信息，请访问 www.hp.com/go/upd。 UPD 安装模式 传统模式 动态模式 38 第 3 章 Windows 软件 ● 从 CD 为单台计算机安装驱动程序时，请使用此模式。 ● 使用此模式安装时，UPD 会像传统打印机驱动程序一样运行。 ● 如果使用这种模式，您必须为每台计算机都单独安装 UPD。 ● 为移动计算机安装驱动程序时，请使用此模式，以便您能在任何位置发现并打 印到 HP 产品。 ● 为工作组安装 UPD 时，请使用此模式。 ● 要使用此模式，请从互联网上下载 UPD。请访问 www.hp.com/go/upd。 ZHCN 选择适用于 Windows 的正确打印机驱动程序 利用打印机驱动程序，您可以访问产品功能并实现计算机与产品之间的通信（使用打印机语言）。有关 其它软件和语言的信息，请查阅产品 CD 上的安装说明和自述文件。 HP PCL 6 驱动程序说明 ● 建议用于所有 Windows 环境下的打印 ● 为大多数用户提供最佳的整体速度、打印质量和产品功能支持 ● 开发与 Windows 图形设备接口 (GDI) 一起使用，以在 Windows 环境下获得最佳速度 ● 可能与基于 PCL 5 的第三方和自定义软件程序不完全兼容 HP UPD PS 驱动程序说明 ● 建议用于通过 Adobe® 软件程序或其它图形密集程度高的软件程序执行的打印 ● 为从 postscript 仿真打印提供所需的支持，或者为获得 postscript flash 字体支持提供支持 HP UPD PCL 5 驱动程序说明 ZHCN ● 建议用于 Windows 环境下的一般办公打印 ● 与以前的 PCL 版本和较旧的 HP LaserJet 产品兼容 ● 是从第三方或自定义软件程序打印的最佳选择 ● 是在混合环境下操作、需要将产品设为 PCL 5（UNIX，Linux，大型机）时的最佳选择 ● 设计在企业 Windows 环境中使用，以便提供一个可与多种打印机型号配合使用的驱动程序 ● 从移动 Windows 计算机打印到多种打印机型号时的首选 选择适用于 Windows 的正确打印机驱动程序 39 打印设置优先级 更改的打印设置将按照作出更改的位置区分优先级： 注： 软件程序不同，命令和对话框的名称也会有所不同。 40 ● 页面设置对话框：单击页面设置或正在运行的程序的文件菜单上的类似命令，打开此对话框。此处 更改的设置会取代在其它任何地方更改的设置。 ● 打印对话框：单击打印、打印设置或正在运行的程序的文件菜单上的类似命令，打开此对话框。在 打印对话框中更改的设置优先级较低，不能取代在页面设置对话框中更改的设置。 ● 打印机属性对话框（打印机驱动程序）：单击打印对话框中的属性以打开打印机驱动程序。在打印 机属性对话框中更改的设置不会取代该打印软件其它任何地方的设置。 ● 默认打印机驱动程序设置：默认打印机驱动程序设置可以决定所有打印作业使用的设置，除非在页 面设置、打印或打印机属性对话框中更改了设置。 ● 打印机控制面板设置：在打印机控制面板上更改的设置的优先级低于其它任何地方更改的设置的优 先级。 第 3 章 Windows 软件 ZHCN 更改 Windows 打印机驱动程序设置 更改所有打印作业的设置，直至软件程序 更改所有打印作业的默认设置 关闭 1. 在软件程序的文件菜单中，单击打 印。 2. 选择驱动程序，然后单击属性或首 选项。 1. 具体步骤可能会有所不同；这是最常用的 方法。 2. ZHCN 更改产品配置设置 Windows XP 和 Windows 1. Server 2003（使用默认开始菜单视 图）： 单击开始，然后单击打印机 和传真。 Windows XP 和 Windows Server 2003（使用默认开始菜单视 图）： 单击开始，然后单击打印机 和传真。 - 或 - - 或 - Windows 2000、Windows XP 和 Windows Server 2003（使用 经典开始菜单视图）： 单击开始、 设置，然后单击打印机。 Windows 2000、Windows XP 和 Windows Server 2003（使用 经典开始菜单视图）： 单击开始、 设置，然后单击打印机。 - 或 - - 或 - Windows Vista： 依次单击开始和 控制面板，然后在硬件和声音类别 中单击打印机。 Windows Vista： 依次单击开始和 控制面板，然后在硬件和声音类别 中单击打印机。 右击驱动程序图标，然后选择打印 首选项。 2. 右击驱动程序图标，然后选择属性。 3. 单击设备设置标签。 更改 Windows 打印机驱动程序设置 41 适用于 Windows 的软件安装类型 您可以选择以下软件安装类型： 42 ● 基本安装（推荐）。安装最少量的驱动程序和软件。建议进行网络安装时使用此安装类型。 ● 完整安装。安装所有驱动程序和软件，包括状态、报警和故障排除工具。建议进行直接连接安装时 使用此安装类型。 ● 自定义安装。使用此选项选择要安装的驱动程序和是否安装内置字体。建议高级用户和系统管理员 使用此安装类型。 第 3 章 Windows 软件 ZHCN 删除 Windows 软件 ZHCN 1. 单击开始，然后单击所有程序。 2. 单击 HP，然后单击产品名称。 3. 单击卸载产品的选项，然后按照屏幕上的说明删除软件。 删除 Windows 软件 43 支持的 Windows 实用程序 HP Web Jetadmin HP Web Jetadmin 是一个基于浏览器的管理工具，用于管理内联网中通过 HP Jetdirect 连接的打印 机；只应将其安装在网络管理员的计算机上。 要下载最新版本的 HP Web Jetadmin 和支持的主机系统的最新列表，请访问 www.hp.com/go/ webjetadmin。 在主机服务器上安装 HP Web Jetadmin 之后，Windows 客户机可使用支持的 Web 浏览器（如 Microsoft® Internet Explorer 4.x 或 Netscape Navigator 4.x 或更高版本）浏览到 HP Web Jetadmin 主机来访问 HP Web Jetadmin。 内嵌式 Web 服务器 该设备配有内嵌式 Web 服务器，可用于访问有关设备和网络活动的信息。此信息将显示在 Web 浏览 器中，如 Microsoft Internet Explorer、Netscape Navigator、Apple Safari 或 Firefox。 内嵌式 Web 服务器驻留在设备上。它不是装载在网络服务器上。 内嵌式 Web 服务器提供了一个访问设备的界面，具有联网计算机和标准 Web 浏览器的任何人都可使 用。无需安装或配置任何特殊软件，但您必须在计算机上安装支持的 Web 浏览器。要访问内嵌式 Web 服务器，请在浏览器的地址栏中键入设备的 IP 地址。（要查找 IP 地址，请打印配置页。有关打 印配置页的详细信息，请参阅第 96 页的打印信息页和显示如何操作页。） 有关内嵌式 Web 服务器特性和功能的完整说明，请参阅第 100 页的使用内嵌式 Web 服务器。 HP Easy Printer Care HP Easy Printer Care 软件是一个程序，您可用它来执行以下任务： ● 检查产品状态 ● 检查耗材状态，并使用 HP SureSupply 在线购买耗材 ● 设置警报 ● 查看产品用量报告 ● 查看产品说明文档 ● 访问故障排除和维护工具 ● 使用 HP Proactive Support 对您的打印系统进行例行扫描和防止潜在问题。HP Proactive Support 可以更新软件、固件和 HP 打印机驱动程序。 产品与计算机直接相连或者连接网络之后，便可查看 HP Easy Printer Care 软件。 44 第 3 章 Windows 软件 ZHCN 支持的操作系统 支持的浏览器 ● Microsoft® Windows 2000 ● Microsoft Windows XP，Service Pack 2（家庭版和专 业版） ● Microsoft Windows Server 2003 ● Microsoft Windows Vista™ ● Microsoft Internet Explorer 6.0 或 7.0 要下载 HP Easy Printer Care 软件，请访问 www.hp.com/go/easyprintercare。此网站还提供有关支 持的浏览器的更新信息以及支持 HP Easy Printer Care 软件的 HP 产品列表。 有关使用 HP Easy Printer Care 软件的更多信息，请参阅第 98 页的打开 HP Easy Printer Care 软件。 ZHCN 支持的 Windows 实用程序 45 用于其它操作系统的软件 46 操作系统 软件 UNIX 对于 HP-UX 和 Solaris 网络，请访问 www.hp.com/support/net_printing 以下载适用 于 UNIX 的 HP Jetdirect 打印机安装程序。 Linux 有关信息，请访问 www.hp.com/go/linuxprinting。 第 3 章 Windows 软件 ZHCN 4 ZHCN 在 Macintosh 上使用产品 ● 用于 Macintosh 的软件 ● 使用 Macintosh 打印机驱动程序中的功能 47 用于 Macintosh 的软件 支持的 Macintosh 操作系统 本产品支持以下 Macintosh 操作系统： ● Mac OS X V10.2.8、V10.3、V10.4、V10.5 和更高版本 注： 对于 Mac OS X V10.4 和更高版本，支持 PPC 和 Intel 核心处理器 Mac。 支持的 Macintosh 打印机驱动程序 HP 安装程序提供了 PostScript ® 打印机说明 (PPD) 文件、打印机对话框扩充程序 (PDE) 以及 HP 打印机实用程序，以便用于 Macintosh 计算机。 PPD 与 Apple PostScript 打印机驱动程序组合在一起，便可使用设备的各项功能。请使用计算机随附 的 Apple PostScript 打印机驱动程序。 从 Macintosh 操作系统中删除软件 要从 Macintosh 计算机删除该软件，请将 PPD 文件拖到废纸篓中。 Macintosh 打印设置优先级 更改的打印设置将按照作出更改的位置区分优先级： 注： 软件程序不同，命令和对话框的名称也会有所不同。 ● 页面设置对话框： 单击页面设置或正在运行的程序的文件菜单上的类似命令，打开此对话框。在 此处更改的设置可能会覆盖在别处更改的设置。 ● 打印对话框：单击打印、打印设置或正在运行的程序的文件菜单上的类似命令，打开此对话框。在 打印对话框中更改的设置优先级较低，不能取代在页面设置对话框中更改的设置。 ● 默认打印机驱动程序设置：默认打印机驱动程序设置可以决定所有打印作业使用的设置，除非在页 面设置、打印或打印机属性对话框中更改了设置。 ● 打印机控制面板设置：在打印机控制面板上更改的设置的优先级低于其它任何地方更改的设置的优 先级。 更改 Macintosh 打印机驱动程序设置 更改所有打印作业的设置，直至软件程序 更改所有打印作业的默认设置 关闭 更改产品配置设置 1. 在文件菜单上，单击打印。 1. 在文件菜单上，单击打印。 Mac OS X V10.2.8 2. 在各个菜单上更改所需的设置。 2. 在各个菜单上更改所需的设置。 1. 在转到菜单的 Finder 中，单击应用 程序。 3. 在预置菜单上，单击另存为并键入 预设的名称。 2. 打开实用程序，然后打开打印中心。 这些设置保存于预置菜单中。要使用新设 3. 置，每次打开程序进行打印时必须选择保 4. 存的预置选项。 5. 48 第 4 章 在 Macintosh 上使用产品 单击打印队列。 在打印机菜单上，单击配置。 单击安装选项菜单。 ZHCN 更改所有打印作业的设置，直至软件程序 更改所有打印作业的默认设置 关闭 更改产品配置设置 注： 配置设置在 Classic 模式下可能不 可用。 Mac OS X V10.3 或 Mac OS X V10. 4 1. 从 Apple 菜单中单击系统预置，然 后单击打印和传真。 2. 单击打印机设置。 3. 单击可安装选项菜单。 Mac OS X V10.5 1. 从 Apple 菜单中单击系统预置，然 后单击打印和传真。 2. 单击选项和耗材。 3. 单击驱动程序菜单。 4. 从列表中选择驱动程序，然后配置 安装的选件。 用于 Macintosh 计算机的软件 HP Printer Utility 使用 HP Printer Utility 设置打印机驱动程序中未提供的产品功能。 如果产品使用通用串行总线 (USB) 电缆或连接到基于 TCP/IP 的网络，则可以使用 HP Printer Utility。 打开 HP Printer Utility 在 Mac OS X V10.2.8 中打开 HP Printer Utility 1. 打开 Finder，然后单击应用程序。 2. 单击库，然后单击打印机。 3. 单击 hp，然后单击实用程序。 4. 双击 HP Printer Selector 以打开 HP Printer Selector。 5. 选择要配置的产品，然后单击实用程序。 在 Mac OS X V10.3 和 V10.4 中打开 HP Printer Utility 1. 打开 Finder，依次单击应用程序、实用程序，然后双击打印机设置实用程序。 2. 选择要配置的产品，然后单击实用程序。 在 Mac OS X V10.5 中打开 HP Printer Utility ▲ ZHCN 从打印机菜单，单击打印机实用程序。 用于 Macintosh 的软件 49 - 或 从打印队列，单击实用程序图标。 HP Printer Utility 功能 HP Printer Utility 包含的页面可通过单击配置设置列表打开。下表描述了您可以从这些页面执行的任 务。 项目 说明 配置页 打印配置页。 耗材状态 显示设备耗材状态并提供可以在线订购耗材的链接。 HP 支持 提供技术帮助、在线耗材订购、在线注册、回收与退回信息。 文件上载 从计算机将文件传输到设备。 上载字体 从计算机将字体文件传输到设备。 固件更新 从计算机将更新的固件文件传输到设备。 双面打印模式 打开自动双面打印模式。 Economode 和碳粉浓度 打开 Economode 设置以节省碳粉或调整碳粉浓度。 分辨率 更改分辨率设置，包括 REt 设置。 锁定资源 锁定或解除锁定存储产品，如硬盘。 存储的作业 管理存储在设备硬盘上的打印作业。 纸盒配置 更改默认纸盘设置。 IP 设置 更改设备网络设置并提供对内嵌式 Web 服务器的访问。 Bonjour 设置 可以通过它启用或禁用 Bonjour 支持或更改网络上列出的设备服务名称。 其它设置 提供对内嵌式 Web 服务器的访问。 电子邮件警报 将设备配置为针对某些事件发送电子邮件通知。 支持的 Macintosh 实用程序 内嵌式 Web 服务器 该设备配有内嵌式 Web 服务器，可用于访问有关设备和网络活动的信息。此信息将显示在 Web 浏览 器中，如 Microsoft Internet Explorer、Netscape Navigator、Apple Safari 或 Firefox。 内嵌式 Web 服务器驻留在设备上。它不是装载在网络服务器上。 内嵌式 Web 服务器提供了一个访问设备的界面，具有联网计算机和标准 Web 浏览器的任何人都可使 用。无需安装或配置任何特殊软件，但您必须在计算机上安装支持的 Web 浏览器。要访问内嵌式 Web 服务器，请在浏览器的地址栏中键入设备的 IP 地址。（要查找 IP 地址，请打印配置页。有关打 印配置页的详细信息，请参阅第 96 页的打印信息页和显示如何操作页。） 有关内嵌式 Web 服务器特性和功能的完整说明，请参阅第 100 页的使用内嵌式 Web 服务器。 50 第 4 章 在 Macintosh 上使用产品 ZHCN 使用 Macintosh 打印机驱动程序中的功能 打印 在 Macintosh 中创建和使用打印预置 使用打印预置可保存当前的打印机驱动程序设置以便再次使用。 创建打印预置 1. 在文件菜单上，单击打印。 2. 选择驱动程序。 3. 选择打印设置。 4. 在预置框中，单击另存为...，然后为预置输入一个名称。 5. 单击确定。 使用打印预置 1. 在文件菜单上，单击打印。 2. 选择驱动程序。 3. 在预置框中，选择想要使用的打印预置。 注： 要使用打印机驱动程序默认设置，请选择标准。 调整文档大小或在自定义纸张尺寸上打印 您可以缩放文档，以适合不同尺寸的纸张。 1. 在文件菜单上，单击打印。 2. 打开纸张处理菜单。 3. 在目的地纸张尺寸区域，选择缩放到纸张尺寸，然后从下拉列表中选择尺寸。 4. 如果您只想使用尺寸比文档小的纸张，请选择仅缩小。 打印封面 您可以为带有消息（如“机密”）的文档单独打印封面。 1. 在文件菜单上，单击打印。 2. 选择驱动程序。 3. 打开封面菜单，然后选择是在文档前还是在文档后打印封面。 4. 在封面类型菜单中，选择要打印在封面上的消息。 注： ZHCN 要打印空白封面，请选择标准作为封面类型。 使用 Macintosh 打印机驱动程序中的功能 51 使用水印 水印是个通告，例如打印在文档每页背景上的“机密”。 1. 在文件菜单上，单击打印。 2. 打开水印菜单。 3. 接着转到模式，选择要使用的水印类型。选择水印以打印半透明消息。选择贴面以打印不透明消 息。 4. 接着转到页面，选择是在所有页面上还是仅在第一页上打印水印。 5. 接着转到文本，选择其中一则标准消息，或者选择自定义并在框中键入一则新消息。 6. 选择其它设置选项。 在 Macintosh 中在一张纸上打印多个页面 您可以在一张纸上打印多个页面。使用此功能打印草稿页可以节省成本。 52 1. 在文件菜单上，单击打印。 2. 选择驱动程序。 3. 打开布局菜单。 4. 转至每张页数，选择想要在每张纸上打印的页数（1、2、4、6、9 或 16）。 5. 在布局方向旁边选择页面在纸张上的放置顺序和位置。 6. 转至边框，选择要在纸张上每页周围打印的边框的类型。 第 4 章 在 Macintosh 上使用产品 ZHCN 在页面两面打印（双面打印） 使用自动双面打印 1. 在其中一个纸盒中装入充足的纸张以供打印作业使用。如果想装入特殊纸张（如信头纸），可用下 列方法之一来装入： ● 对于纸盘 1，装入信头纸时，请使其正面朝上，顶边先送入产品。 ● 对于所有其它纸盘，在装入信头纸时，请使其正面朝下，顶边位于纸盘前部。 2. 在文件菜单上，单击打印。 3. 打开布局菜单。 4. 在双面旁边，选择长边装订或短边装订。 5. 单击打印。 手动双面打印 1. 在其中一个纸盒中装入充足的纸张以供打印作业使用。如果想装入特殊纸张（如信头纸），可用下 列方法之一来装入： ● 对于纸盘 1，装入信头纸时，请使其正面朝上，顶边先送入产品。 ● 对于所有其它纸盘，在装入信头纸时，请使其正面朝下，顶边位于纸盘前部。 2. 在文件菜单上，单击打印。 3. 在完成菜单上，选择手动双面打印。 4. 单击打印。将输出纸叠放入纸盘 1 以打印第二面之前，请按计算机屏幕上出现的弹出窗口中的说 明进行操作。 5. 转至产品，然后取出纸盘 1 中的所有空白纸张。 6. 将打印的纸叠正面朝上插入纸盘 1，顶边先送入产品。必须从纸盘 1 打印第二面。 7. 如果出现提示，请按相应的控制面板按钮继续操作。 设置装订选项 如果已安装了包含订书机的装订设备，则可以装订文档。 1. 在文件菜单上，单击打印。 2. 打开完成菜单。 3. 在装订选项下拉列表中，选择您要使用的装订选项。 存储作业 您可以将作业存储在产品上，以便随时打印它们。您可以与其他用户共享存储的作业，也可以将它们标 为专用，只供您自己使用。 ZHCN 1. 在文件菜单上，单击打印。 2. 打开作业存储菜单。 使用 Macintosh 打印机驱动程序中的功能 53 3. 在作业存储：下拉列表中，选择存储的作业类型。 4. 对于存储作业的存储的作业、专用作业和专用存储作业类型，请在作业名：旁边的框中输入存储作 业的名称。 如果另一个存储作业已使用了该名称，请选择要使用的选项。 5. ● 使用作业名 + (1 - 99) 将在作业名后添加唯一的编号。 ● 替换现有文件将使用新作业覆盖现有的存储作业。 如果您在第 3 步中选择了存储的作业或专用作业，请在打印 PIN (0000 - 9999) 旁边的框中输入 一个 4 位数的号码。当其他人试图打印此作业时，产品会提示他们输入此 PIN 码。 使用维修菜单 如果本产品连接至网络，则可以通过服务菜单获得产品和耗材状态信息。 1. 在文件菜单上，单击打印。 2. 打开 Services(维修)菜单。 3. 要打开内嵌式 Web 服务器和执行维护任务，请执行以下步骤： 4. 54 第 4 章 a. 选择设备维护。 b. 从下拉列表中选择一个任务。 c. 单击启动。 要进入此设备的各种支持网站，请执行以下步骤： a. 选择 Web 上的服务。 b. 选择互联网服务，然后从下拉列表中选择一个选项。 c. 单击进入！。 在 Macintosh 上使用产品 ZHCN 5 ZHCN 连接方式 ● USB 配置 ● 网络配置 55 USB 配置 该打印机支持高速 USB 2.0 端口。USB 电缆最长可为 5 米（15 英尺）。 连接 USB 电缆 将 USB 电缆插入打印机。将 USB 电缆的另一端插入计算机。 1 2 56 1 B 类 USB 端口 2 B 类 USB 连接器 第 5 章 连接方式 ZHCN 网络配置 您可能需要在产品上配置某些网络参数。您可以从控制面板和内嵌式 Web 服务器配置这些参数；或者 对于大多数网络，还可以从 HP Web Jetadmin 软件配置这些参数。 有关受支持网络的完整列表，以及有关从软件配置网络参数的说明，请参阅 HP Jetdirect 嵌入式打印服 务器管理员指南。安装 HP Jetdirect 嵌入式打印服务器的产品附带有该指南。 支持的网络协议 本产品支持 TCP/IP 网络协议，这是使用最广泛、最广为接受的网络协议。许多网络服务都使用此协 议。下表列出了支持的网络服务和协议。 表 5-1 服务名称 说明 port9100（直接模式） 打印服务 行式打印机守护进程 (LPD) 打印服务 表 5-2 网络设备发现 服务名称 说明 SLP（服务定位协议） 设备发现协议，用于帮助查找和配置网络设备。主要供基于 Microsoft 的程序使用。 Bonjour 设备发现协议，用于帮助查找和配置网络设备。主要供基于 Apple Macintosh 的程序使用。 表 5-3 消息发送和管理 服务名称 说明 HTTP（超文本传输协议） 允许 Web 浏览器与内嵌式 Web 服务器通信。 EWS（嵌入式 Web 服务器） 允许通过 Web 浏览器管理产品。 SNMP（简单网络管理协议） 供网络应用程序使用，以便管理产品。支持 SNMP v1 和标 准 MIB-II（管理信息库）对象。 表 5-4 ZHCN 打印 IP 寻址 服务名称 说明 DHCP（动态主机配置协议） 适合自动 IP 地址分配。DHCP 服务器将为产品提供一个 IP 地址。通常，无需用户干预，产品即可从 DHCP 服务器获得 IP 地址。 BOOTP（引导协议） 适合自动 IP 地址分配。BOOTP 服务器将为产品提供一个 IP 地址。需要管理员在 BOOTP 服务器上为产品输入产品的 MAC 硬件地址，才能从此服务器获得 IP 地址。 Auto IP 适合自动 IP 地址分配。如果既没有 DHCP 服务器也没有 BOOTP 服务器，产品将使用此服务生成唯一的 IP 地址。 网络配置 57 配置网络产品 查看或更改网络设置 您可以使用内嵌式 Web 服务器查看或更改 IP 配置设置。 1. 打印配置页。在嵌入式 Jetdirect 页上，找到 IP 地址。 ● 如果您使用 IPv4，则 IP 地址仅包含数字。其格式是： xx.xx.xx.xx ● 如果您使用 IPv6，则 IP 地址是十六进制字符和数字的组合。其格式是： xxxx::xxx:xxxx:xxxx:xxxx 2. 在 Web 浏览器的地址行中键入 IP 地址，以打开内嵌式 Web 服务器。 3. 单击联网选项卡以获得网络信息。可根据需要更改设置。 设置或更改网络密码 使用内嵌式 Web 服务器或设置一个网络密码或更改现有的密码。 1. 打开内嵌式 Web 服务器，单击设置选项卡。 2. 在左侧窗格中，单击安全性。 注： 如果先前已经设置了密码，系统会提示您键入密码。键入密码，然后单击应用。 3. 在设备密码区域，在新密码框和验证密码框中输入新密码。 4. 在窗口底部单击应用以保存密码。 从控制面板手动配置 IPv4 TCP/IP 参数 除使用内嵌式 Web 服务器外，您还可以使用控制面板菜单设置 IPv4 地址、子网掩码和默认网关。 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示 I/O，然后按下 OK。 4. 按下向下箭头 以突出显示嵌入式 JETDIRECT 菜单，然后按下 OK。 5. 按下向下箭头 以突出显示 TCP/IP，然后按下 OK。 6. 按下向下箭头 以突出显示 IPV4 设置，然后按下 OK。 7. 按下向下箭头 以突出显示手动设置，然后按下 OK。 8. 按下向下箭头 以突出显示 IP 地址，然后按下 OK。 。 - 或 按下向下箭头 以突出显示子网掩码，然后按下 OK。 - 或 - 58 第 5 章 连接方式 ZHCN 按下向下箭头 以突出显示默认网关，然后按下 OK。 以增加或减小 IP 地址、子网掩码或默认 9. 使用数字小键盘，或者按下向上箭头 网关第一个字节的数字。 10 . 按 OK 以移至下一组数字。要移至上一组数字，请按后退箭头 11 . 重复步骤 9 和 10 直到输入正确的 IP 地址、子网掩码或默认网关，然后按 OK 保存设置。 12 . 按菜单 或向下箭头 。 返回就绪状态。 从控制面板手动配置 IPv6 TCP/IP 参数 除使用内嵌式 Web 服务器外，您还可以使用控制面板菜单设置 IPv6 地址。 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示 I/O，然后按下 OK。 4. 按下向下箭头 以突出显示嵌入式 JETDIRECT 菜单，然后按下 OK。 5. 按下向下箭头 以突出显示 TCP/IP，然后按下 OK。 6. 按下向下箭头 以突出显示 IPV6 设置，然后按下 OK。 7. 按下向下箭头 以突出显示地址，然后按下 OK。 8. 按下向下箭头 以突出显示手动设置，然后按下 OK。 9. 按下向下箭头 以突出显示启用，然后按下 OK。 10 . 按下向下箭头 以突出显示地址，然后按下 OK。 11 . 使用数字小键盘，或者按下向上箭头 12 . 注： 按菜单 。 或向下箭头 输入地址。按下 OK。 如果使用箭头按钮，则必须在输入每个数字后按下 OK。 返回就绪状态。 禁用网络协议（可选） 在工厂默认设置下，启用所有受支持的网络协议。禁用不使用的协议具有下列好处： ZHCN ● 减少由产品产生的网络通信量 ● 防止未经授权的用户擅自从该产品打印 ● 配置页上仅提供相关信息 ● 允许产品控制面板显示有关协议的特定错误和警告消息 网络配置 59 禁用 IPX/SPX、AppleTalk 或 DLC/LLC 注： 在通过 IPX/SPX 打印的基于 Windows 的系统上，不要禁用 IPX/SPX。 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示 I/O，然后按下 OK。 4. 按下向下箭头 以突出显示嵌入式 JETDIRECT，然后按下 OK。 5. 按下向下箭头 以突出显示 IPX/SPX，然后按下 OK。 。 - 或 以突出显示 APPLETALK，然后按下 OK。 按下向下箭头 - 或 - 以突出显示 DLC/LLC，然后按下 OK。 按下向下箭头 6. 按下 OK 以选择启用。 7. 按下向下箭头 8. 按下菜单 以突出显示关，然后按下 OK。 以返回就绪状态。 链接速度和双工设置 打印服务器的链路速度和通信模式必须与网络一致。多数情况下，请将本产品保留为自动模式。如果对 链路速度和双工设置的更改不正确，可能阻止产品与其它网络设备通信。如果需要进行更改，请使用产 品控制面板。 注： 对这些设置进行修改将导致产品电源关闭然后再打开。因此请仅在产品闲置时进行更改。 60 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示 I/O，然后按下 OK。 4. 按下向下箭头 以突出显示嵌入式 JETDIRECT，然后按下 OK。 5. 按下向下箭头 以突出显示链路速度，然后按下 OK。 6. 按下向下箭头 以突出显示以下选项之一。 第 5 章 。 设置 说明 自动 打印服务器自动将自己配置为网络允许的最高链路速度和通信模式。 10T 半双工 10 兆字节/秒 (Mbps)，半双工运行 10T 全双工 10 Mbps，全双工运行 100TX 半双工 100 Mbps，半双工运行 100TX 全双工 100 Mbps，全双工运行 连接方式 ZHCN 7. ZHCN 设置 说明 100TX 自动 将自适应限制为最大链路速度 100 Mbps 1000TX 全双工 1000 Mbps，全双工运行 按下 OK。关闭产品然后再打开。 网络配置 61 62 第 5 章 连接方式 ZHCN 6 ZHCN 纸张与打印介质 ● 了解纸张和打印介质的使用 ● 支持的纸张和打印介质尺寸 ● 自定义纸张尺寸 ● 支持的纸张和打印介质类型 ● 纸盘和纸槽容量 ● 特殊纸张或打印介质规格 ● 装入纸盘 ● 配置纸盘 ● 使用纸张输出选件 63 了解纸张和打印介质的使用 本产品支持符合本用户指南中所述规格的多种纸张和其它打印介质。如果纸张或打印介质不符合这些规 格，可能会产生下列问题： ● 打印质量差 ● 卡纸现象增加 ● 产品过早磨损，需要维修 要获得最佳效果，请仅使用 laserjet 激光打印机专用的或多用途的 HP 品牌的纸张和打印介质。不要 使用喷墨打印机专用的纸张或打印介质。Hewlett-Packard Company 不建议使用其它品牌的打印介 质，因为 HP 无法控制它们的质量。 纸张虽符合本用户指南中的全部规格但打印效果仍不能令人满意的情况也是有可能发生的。这种情况可 能是由于操作不当、温度和/或湿度超过允许范围或其它 HP 无法控制的不确定因素造成的。 注意： 使用不符合 HP 规格的纸张或打印介质可能造成产品故障，需要进行维修。这种维修不包括 在 HP 的担保或服务协议之内。 64 第 6 章 纸张与打印介质 ZHCN 支持的纸张和打印介质尺寸 本产品支持许多种纸张尺寸，并适用于各种介质。 注： 表 6-1 要获得最佳效果，请先在打印机驱动程序中选择正确的纸张尺寸和类型，然后再打印。 支持的纸张和打印介质尺寸 大小和尺寸 纸盘 1 纸盘 2 和 可选 500 页纸盘 可选 1,500 页 可选信封输送 器 纸盘 可选双面打印 器 堆栈器或订 书机/堆栈器 可选 5 槽 邮箱 Letter 216 x 279 毫米 A4 210 x 297 毫米 Legal 216 x 356 毫米 Executive 184 x 267 毫米 A5 148 x 210 毫米 8.5 x 13 216 x 330 毫米 B5 (JIS) 182 x 257 毫米 Executive (JIS) 216 x 330 毫米 大号明信片 (JIS) 148 x 200 毫米 结算单 140 x 216 毫米 16K 197 x 273 毫米 自定义 76 x 127 毫米到 216 x 356 毫米 （3.0 x 5.0 英寸到 8.5 x 14 英 寸） 自定义 ZHCN 支持的纸张和打印介质尺寸 65 表 6-1 支持的纸张和打印介质尺寸 （续） 纸盘 1 大小和尺寸 纸盘 2 和 可选 500 页纸盘 可选 1,500 页 可选信封输送 器 纸盘 可选双面打印 器 堆栈器或订 书机/堆栈器 可选 5 槽 邮箱 148 x 210 毫米到 216 x 356 毫米 （5.83 x 8.27 英寸到 8.5 x 14 英寸） 10 号商业信封 105 x 241 毫米 DL ISO 信封 110 x 220 毫米 C5 ISO 信封 162 x 229 毫米 B5 ISO 信封 176 x 250 毫米 Monarch #7-3/4 信封 98 x 191 毫米 1 66 自定义尺寸不会被装订，但是可以堆放在出纸槽中。 第 6 章 纸张与打印介质 ZHCN 自定义纸张尺寸 本产品支持各种自定义纸张尺寸。支持的自定义尺寸在本产品的最小和最大尺寸规格之间，这些尺寸没 有列在支持的纸张尺寸表格中。使用支持的自定义尺寸时，在打印驱动程序中指定自定义尺寸，然后将 纸张装入支持自定义尺寸的纸盘。 ZHCN 自定义纸张尺寸 67 支持的纸张和打印介质类型 有关本产品支持的特定 HP 品牌纸张的完整列表，请访问 www.hp.com/support/hpljp4010series 或 www.hp.com/support/hpljp4510series。 输入选件支持的纸张类型 纸张类型（控制面板） 纸张类型（打印机驱动程序） 纸盘 1 任意类型 未指定 普通纸 普通纸 轻磅纸 60-75 G/M2 轻磅纸 60-75g 卡片纸 > 163 G/M2 卡片纸 176-220g 投影胶片 黑白激光投影胶片 标签 标签 信头纸 信头纸 预打印纸 预打印纸 预先打孔纸 预先打孔纸 彩纸 彩纸 粗糙纸 粗糙纸 证券纸 证券纸 再生纸 再生纸 信封 信封 纸盘 2 可选 500 页 纸盘 可选 1,500 页纸盘 可选信封输送 器 输出选件支持的纸张类型 纸张类型（控制面板） 纸张类型（打印机驱动程序） 标准顶部纸槽 后纸槽（面朝 可选双面打印 可选堆栈器或 可选 5 槽邮 （面朝下） 上） 器 订书机/堆栈 箱 器 任意类型 未指定 普通纸 普通纸 轻磅纸 60-75 G/M2 轻磅纸 60-75g 卡片纸 > 163 G/M2 卡片纸 176-220g 投影胶片 黑白激光投影胶片 标签 标签 信头纸 信头纸 预打印纸 预打印纸 预先打孔纸 预先打孔纸 彩纸 彩纸 68 第 6 章 纸张与打印介质 ZHCN 纸张类型（控制面板） 纸张类型（打印机驱动程序） 粗糙纸 粗糙纸 证券纸 证券纸 再生纸 再生纸 信封 信封 ZHCN 标准顶部纸槽 （面朝下） 后纸槽（面朝 可选双面打印 可选堆栈器或 可选 5 槽邮 上） 器 订书机/堆栈 箱 器 支持的纸张和打印介质类型 69 纸盘和纸槽容量 纸盘或纸槽 纸张类型 规格 数量 纸盘 1 纸张和卡片纸 范围： 最大纸叠高度：10 毫米 60 g/m2 证券纸到 200 g/m2 证券 纸 相当于 100 张 75 g/m2 的证券 纸 信封 轻于 60 g/m2 的证券纸到 90 g/ m2 的证券纸 最多 10 个信封 标签 最大厚度 0.23 毫米 最大纸叠高度：10 毫米 投影胶片 最小厚度 0.13 毫米 最大纸叠高度：10 毫米 纸张和卡片纸 范围： 相当于 500 张 75 g/m2 的证券 纸 纸盘 2 和可选 500 页纸盘 60 g/m2 证券纸到 135 g/m2 证券 纸 可选 1,500 页纸盘 标签 最大厚度 0.13 毫米 最大堆叠高度： 54 毫米 投影胶片 最小厚度 0.13 毫米 最大堆叠高度： 54 毫米 纸张 范围： 相当于 1,500 张 75 g/m2 的证券 纸 60 g/m2 证券纸到 135 g/m2 证券 纸 轻于 60 g/m2 的证券纸到 90 g/ m2 的证券纸 最多 75 个信封 可选信封输送器 信封 标准顶部纸槽 纸张 相当于 500 张 75 g/m2 的证券 纸 后纸槽 纸张 最多 100 张 75 g/m2 的证券纸 可选双面打印器 纸张 范围： 60 g/m2 的证券纸到 120 g/m2 的 证券纸 可选堆栈器 纸张 相当于 500 张 75 g/m2 的证券 纸 可选订书机/堆栈器 纸张 装订： 最多 20 份打印作业，每 份最多 15 页 堆放： 相当于 500 张 75 g/m2 的证券纸 可选 5 槽邮箱 70 第 6 章 纸张 纸张与打印介质 相当于 500 张 75 g/m2 的证券 纸 ZHCN 特殊纸张或打印介质规格 本产品支持在特殊介质上打印。为获得满意的效果，请遵守下列准则。当使用特殊纸张或打印介质时， 确保在打印驱动器中设置类型和尺寸以便获得最佳打印效果。 注意： HP LaserJet 打印机使用加热组件将干燥碳粉颗粒精确印到每个点上。HP 激光纸张专门设计 用来承受这种高温。使用不适用于该技术的喷墨纸张可能损坏您的打印机。 介质类型 正确做法 错误做法 信封 ● 信封应平整存储。 ● 不要使用有褶皱、缺口、粘连或损 坏的信封。 ● 使用接缝延伸到信封角的信封。 ● ● 使用经核准可用于激光打印机的可 揭下的不干胶封条。 不要使用带有别针、按扣、窗口或 涂层衬里的信封。 ● 不要使用自粘不干胶或其他合成材 料。 ● 仅使用未暴露衬纸的标签。 ● 不要使用起皱、起泡或损坏的标签。 ● 标签使用时应放平。 ● 不要在不完整的标签上进行打印。 ● 仅使用整张的标签。 ● 仅使用经核准适用于激光打印机的 投影胶片。 ● 不要使用不适用于激光打印机的透 明打印介质。 ● 从产品中取出投影胶片后，应将其 放在一个平整的面上。 信头纸或预打印表单 ● 仅使用经核准适用于激光打印机的 信头纸或预打印表单。 ● 不要使用凸起或含金属的信头纸。 重质纸 ● 仅使用经核准适用于激光打印机并 满足本产品重量规格的重质纸。 ● 不要使用重量超过本产品推荐介质 规格的纸张，除非是经核准适用于 本产品的 HP 纸张。 光面纸或涂层纸 ● 仅使用经核准适用于激光打印机的 光面纸或涂层纸。 ● 不要使用设计用于喷墨产品的光面 纸或涂层纸。 标签 投影胶片 ZHCN 特殊纸张或打印介质规格 71 装入纸盘 装入纸盘的纸张方向 装入信头纸、预打印纸或预先打孔纸 如果安装了双面打印器，或者安装了订书机/堆栈器，产品将改变每个页面的图像排列方式。如果您所用 的纸张需要按特定方向打印，请根据下表中的信息装入这类纸张。 纸盘 单面打印，无订书机/堆栈 器 双面打印，无订书机/堆栈 器 单面打印，有订书机/堆栈 器 双面打印，有订书机/堆栈 器 纸盘 1 面朝上 面朝下 面朝上 面朝下 顶边先送入产品 底边先送入产品 底边先送入产品 顶边先送入产品 面朝下 面朝上 面朝下 面朝上 顶边位于纸盘前部 底边位于纸盘前部 底边位于纸盘前部 顶边位于纸盘前部 其它所有纸盘 装入信封 将信封装入纸盘 1 或可选信封输送器时，使信封正面朝上，贴邮票的短边先送入产品。 1 2 装入纸盘 1 注： 使用纸盘 1 打印时，产品的打印速度可能会较慢。 72 第 6 章 纸张与打印介质 ZHCN 注意： 为避免卡纸，请勿在产品正在打印时装入纸盘。请勿展开纸张。展开纸张可能导致送纸错误。 1. 打开纸盘 1。 2. 拉出纸盘延伸板。 3. 将纸张装入纸盘。确保纸张位于卡子下面并且低于最大高度指示器。 注： 有关装入需要按特定方向打印的纸张的信息，请参阅第 72 页的装入纸盘的纸张方向。 2 ZHCN 装入纸盘 73 4. 调整两侧导板，使其轻轻压在纸叠上，但是不要压弯纸张。 2 装入纸盘 2 或可选 500 页纸盘 注意： 为避免卡纸，请勿在产品正在打印时装入纸盘。 注意： 请勿展开纸张。展开纸张可能导致送纸错误。 1. 将纸盘拉出并轻轻抬起，便可将纸盘从产品中取出。 2. 捏紧左侧导板上的松开按钮，将侧面导板滑至正确的纸张尺寸。 A5 JIS B5 EXEC A4 LTR/LGL 74 第 6 章 纸张与打印介质 ZHCN 注： 5. A5 J IS B 5 将纸张装入纸盘。确保纸叠四角平整并且纸叠顶部低于最大高度指示器。 LTR 4. EXEC 捏紧后部纸张导板上的松开按钮，将其滑至正确的纸张尺寸。 A4 3. 有关装入需要按特定方向打印的纸张的信息，请参阅第 72 页的装入纸盘的纸张方向。 将纸盘完全滑入产品。 装入可选 1,500 页纸盘 可选 1,500 页纸盘经过调整，可以装入 Letter、A4 和 Legal 尺寸的纸张。如果纸盘导板调整正确， 产品会自动检测所装纸张的尺寸。 注意： ZHCN 为避免卡纸，请勿在产品正在打印时装入纸盘。 装入纸盘 75 注意： 76 请勿展开纸张。展开纸张可能导致送纸错误。 1. 按下松开按钮，打开 1500 页纸盘的挡盖。 2. 如果该纸盘中有纸，请将其取出。纸盘中有纸张时，无法调整导板。 3. 捏住纸盘前部的导板，将其滑至正确的纸张尺寸位置。 第 6 章 纸张与打印介质 ZHCN 4. 将纸张装入纸盘。一次装入完整几令。不要将整令纸分成几小部分。 注： ZHCN 有关装入需要按特定方向打印的纸张的信息，请参阅第 72 页的装入纸盘的纸张方向。 5. 确保纸叠高度没有超过导板上的最大高度指示器，并且纸叠前缘必须与箭头对齐。 6. 合上纸盘挡盖。 装入纸盘 77 配置纸盘 在下列情况下，产品将自动提示您配置纸盘的类型和尺寸： ● 将纸张装入纸盘后 ● 通过打印机驱动程序或软件程序为打印作业指定某个特定纸盘或纸张类型后，尚未按照打印作业的 设置对纸盘进行配置，使二者相符 注： 如果从纸盘 1 进行打印，而且纸盘 1 配置为任意尺寸和任意类型，则不会出现此提示。 注： 如果您使用过其它型号的 HP LaserJet 产品，则可能习惯于将纸盘 1 配置为优先模式或纸盒模 式。在本产品上，将纸盘 1 尺寸设为任意尺寸等同于优先模式。将纸盘 1 尺寸设为任意尺寸以外的设 置等同于纸盒模式。 装入纸张时配置纸盘 1. 在纸盘中装入纸张。如果正在使用的纸盘不是纸盘 1，请合上该纸盘。 2. 即会出现纸盘配置消息。 3. 按下 OK 以接受检测到的尺寸。 - 或 按下后退箭头 4. 要修改纸盘配置，请按下向下箭头 注： 5. 以选择不同配置，并继续执行下面的步骤。 以突出显示正确的尺寸，然后按下 OK。 产品会自动检测纸盘 1 以外的纸盘中的大多数纸张尺寸。 按下向下箭头 以突出显示正确纸盘，然后按下 OK。 按照打印作业设置配置纸盘，使二者相符 1. 在软件程序中，指定源纸盘、纸张尺寸和纸张类型。 2. 向产品发送作业。 如果纸盘需要配置，则控制面板显示屏上会出现一则提示。 3. 如果显示的尺寸不正确，请按后退箭头 定义。 。按下向下箭头 以突出显示正确尺寸，或突出显示自 要指定自定义尺寸，请先按下向下箭头 以突出显示正确的度量单位。然后使用数字小键盘或通 过按下向上箭头 或向下箭头 设置 X 和 Y 尺寸。 4. 如果显示的纸张类型不正确，请按后退箭头 ，然后按下向下箭头 以突出显示纸张类型。 使用纸张处理菜单配置纸盘 在产品不显示提示信息的情况下，也可以配置纸盘的类型和尺寸。 78 1. 按下菜单 2. 按下向下箭头 以突出显示纸张处理，然后按下 OK。 3. 按下向下箭头 以突出显示所需纸盘的尺寸或类型设置，然后按下 OK。 第 6 章 。 纸张与打印介质 ZHCN 4. 按下向下箭头 以突出显示尺寸或类型。要指定自定义尺寸，请先按下向下箭头 以突出显示 正确的度量单位。然后使用数字小键盘或通过按下向上箭头 或向下箭头 设置 X 和 Y 尺 寸。 5. 按下 OK 以保存设置。 6. 按下菜单 。 按来源、类型或尺寸选择纸张 在 Microsoft Windows 操作系统中，有三个设置会影响发送打印作业时打印机驱动程序取出纸张的方 式。大多数软件程序的页面设置、打印或打印属性对话框中均会显示来源、类型和尺寸设置。除非您更 改这些设置，否则产品将会使用默认设置自动选择纸盘。 来源 要按来源进行打印，请为产品选择一个特定纸盘以从中取纸。如果为所选纸盘配置的类型或尺寸与打印 作业的不相符，则在打印前，产品将提示您在纸盘中装入正确类型或尺寸的纸张。在纸盘中装入纸张 后，产品即开始打印。 类型和尺寸 按类型或尺寸打印表示您要产品从装有正确类型和尺寸纸张的纸盘取纸。按类型而不是来源选择纸张就 如同锁定纸盘，有助于避免意外地使用特殊纸张。例如，如果某纸盘配置为信头纸，但您选择了普通 纸，产品便不会从该纸盘取出信头纸。相反，它将从通过产品控制面板配置为普通纸，且装有普通纸的 纸盘中取纸。 按类型和尺寸选择纸张可显著提高大多数纸张类型的打印质量。使用错误的设置可能会导致打印质量不 佳。对于标签或投影胶片等特殊打印介质，请始终按类型打印。而对于信封，如果可以，请按尺寸打 印。 ZHCN ● 要按类型或尺寸打印，则根据软件程序，从页面设置对话框、打印对话框或打印属性对话框选择类 型或尺寸。 ● 如果经常打印某种类型或尺寸的纸张，请将纸盘配置为使用该类型或尺寸。以后，如果您在打印作 业时选择该类型或尺寸，产品将从配置为该类型或尺寸的纸盘中自动取纸。 配置纸盘 79 使用纸张输出选件 产品有四个输出位置： 顶部（标准）出纸槽、后出纸槽、可选堆栈器或订书机/堆栈器以及可选 5 槽邮 箱。 打印到顶部（标准）出纸槽 顶部出纸槽收集的纸张正面朝下，并按正确顺序放置。对于大多数打印作业（包括投影胶片），应使用 顶部出纸槽。要使用顶部出纸槽，请确保已关闭后出纸槽。为避免卡纸，请勿在产品打印时打开或关闭 后出纸槽。 打印到后出纸槽 如果后出纸槽打开，则产品会始终打印到后出纸槽。输出到此纸槽的纸张将正面朝上退出，且最后一页 位于最上面（逆序）。 从纸盘 1 输出到后出纸槽是最直的走纸通道。使用以下纸张时，打开后出纸槽可能提高打印输出性 能： ● 信封 ● 标签 ● 自定义小尺寸纸张 ● 明信片 ● 重量超过 120 g/m2（32 磅）的纸张 要打开后出纸槽，请抓住纸槽顶部的手柄。然后向下拉纸槽并滑出延伸板。 2 1 80 第 6 章 纸张与打印介质 ZHCN 打开后出纸槽后就无法使用双面打印器（如果已安装）和顶部出纸槽。为避免卡纸，请勿在产品打印时 打开或关闭后出纸槽。 打印到可选堆栈器或订书机/堆栈器 可选堆栈器或可选订书机/堆栈器最多可以容纳 500 页纸（20 磅纸张）。堆栈器可以堆放标准和自定义 尺寸的纸张。订书机/堆栈器可以堆放标准和自定义尺寸的纸张，但是只能装订 Letter、Legal 和 A4 尺寸的纸张。请勿发送其它类型的打印介质，例如标签或信封。 安装订书机/堆栈器后，不管作业是否装订，产品都会自动将所有尺寸纸张上的打印图像旋转 180°。必 须按正确方向打印的纸张类型（例如信头纸或预先打孔纸）需要按不同方向装入。请参阅第 72 页的装 入纸盘的纸张方向。 要打印到可选堆栈器或可选装订器/堆栈器，请在程序、打印机驱动程序或打印机控制面板中选择此选 项。 使用可选堆栈器或可选装订器/堆栈器前，请确保已设置打印机驱动程序使其可识别该附件。您只需设置 一次即可。有关详情，请参阅打印机驱动程序联机帮助。 有关装订的更多信息，请参阅第 86 页的装订文档。 打印到 5 槽邮箱 可选 5 槽邮箱提供五个出纸槽，可以从控制面板进行配置，以按不同方式对打印作业进行分类。 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示 MBM-5 配置，然后按下 OK。 4. 按下 OK 以选择操作模式。 5. 按下向下箭头 6. ZHCN 。 以突出显示 5 槽邮箱如何对作业分类： 邮箱 将每个纸槽分配给一个用户或用户组。此项为默认设置。 堆栈器 产品使用所有纸槽堆栈作业副本。作业会先发送到底部纸槽，然后是较高一层的纸槽，以此类推。当所 有纸槽都装满时，产品会停止。 作业分隔器 将每个打印作业发送到不同的纸槽。作业会被发送到空纸槽，从顶部纸槽开始一直到底部纸槽。 分页器 产品将单个打印作业的副本放到单独的纸槽中。 按下 OK 以选择选项。 使用纸张输出选件 81 82 第 6 章 纸张与打印介质 ZHCN 7 ZHCN 使用产品功能 ● 节约设置 ● 装订文档 ● 使用作业存储功能 83 节约设置 EconoMode 本产品有专门用于打印草稿文档的 EconoMode 选项。使用 EconoMode 可以减小碳粉用量，从而减 少每页打印成本。但是，使用 EconoMode 也会降低打印质量。 HP 建议您不要始终使用 EconoMode。如果始终使用 EconoMode，则碳粉使用时间可能要比打印碳 粉盒中机械部件的寿命还要长。如果打印质量在这些环境中开始降低，则即使打印碳粉盒中仍然存有碳 粉耗材，也将需要安装一个新的碳粉盒。 按以下任一方式启用或禁用 EconoMode： ● 在产品控制面板上选择配置设备菜单，然后选择打印质量子菜单。默认情况下，EconoMode 是关 闭的。 ● 在内嵌式 Web 服务器上，打开设置选项卡，然后选择配置设备选项。浏览至打印质量子菜单。 ● 在 Macintosh 的 HP Printer Utility 中，单击配置设置，然后单击 EconoMode 和碳粉浓度。 ● 在 Windows PCL 打印机驱动程序中，打开纸张/质量选项卡，然后选择 EconoMode 选项。 睡眠延迟 可调节的睡眠模式功能可在产品长时间处于非使用状态时降低能量消耗。您可以将产品进入睡眠模式之 前的时长设为多种设置之一。 注： 产品处于睡眠模式时，其显示屏呈暗灰色。此模式不会影响产品预热时间。 设置睡眠延迟 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示系统设置，然后按下 OK。 4. 按下向下箭头 以突出显示睡眠延迟，然后按下 OK。 5. 使用数字小键盘，或者按下向上箭头 6. 按下菜单 。 或向下箭头 选择适当的时段，然后按下 OK。 。 禁用或启用睡眠模式 84 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示重置，然后按下 OK。 4. 按下向下箭头 以突出显示睡眠模式，然后按下 OK。 5. 按下向上箭头 或向下箭头 6. 按下菜单 第 7 章 。 以选择开或关，然后按下 OK。 。 使用产品功能 ZHCN 唤醒时间 借助唤醒时间功能，您可以让产品在选定日期的某一时间醒来，以消除等待预热和校准的时间。必须启 用睡眠模式，才能设置唤醒时间。 设置唤醒时间 ZHCN 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示系统设置，然后按下 OK。 4. 按下向下箭头 以突出显示唤醒时间，然后按下 OK。 5. 按下向上箭头 或向下箭头 6. 按下向下箭头 以选择自定义，然后按下 OK。 7. 使用数字小键盘，或者按下向上箭头 或向下箭头 选择小时，然后按下 OK。 8. 使用数字小键盘，或者按下向上箭头 或向下箭头 选择分钟，然后按下 OK。 9. 按下向上箭头 10 . 按下 OK 以选择应用于每天。 11 . 按下向上箭头 12 . 如果选择否，请按向上箭头 接受每个选择。 13 . 按下菜单 。 或向下箭头 或向下箭头 以选择一周的某一天，然后按下 OK。 以选择上午或下午，然后按下 OK。 以选择是或否，然后按下 OK。 或向下箭头 以为一周中的其它日期设置唤醒时间，然后按下 OK 。 节约设置 85 装订文档 如果不能从程序或打印机驱动程序选择订书机，请从产品控制面板选择订书机。 您可能需要配置打印机驱动程序以识别可选装订器/堆栈器。只需设置一次即可。有关详细信息，请参阅 打印机驱动程序联机帮助。 从软件选择订书机 (Windows) 1. 在文件菜单中，单击打印，然后单击属性。 2. 在输出选项卡中，单击装订下的下拉列表，然后单击一个订书钉（斜角）。 从软件选择订书机 (Macintosh) 1. 在文件菜单中，单击打印，然后从可选择的打印选项中选择完成。 2. 在输出目的地对话框中，选择订书机选项。 3. 在订书机对话框中，选择订书机样式。 从控制面板选择订书机 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示订书机/堆栈器，然后按下 OK。 4. 按下向下箭头 以突出显示订书钉，然后按下 OK。 5. 按下向下箭头 以突出显示左侧一个（斜角），然后按下 OK。 。 注： 从产品控制面板选择订书机会将默认设置更改为订书机。所有打印作业可能都会装订。但是，在 打印机驱动程序中更改的设置会覆盖在控制面板中更改的设置。 86 第 7 章 使用产品功能 ZHCN 使用作业存储功能 以下作业存储功能可用于打印作业： ● 审阅待打印作业：此功能可使您迅速简便地打印并审阅一份作业副本，然后再打印更多份作业。 ● 个人作业： 将专用作业发送至产品时，您需要先从控制面板输入所需的个人识别码 (PIN)，产品 才开始打印作业。 ● 快速复印作业： 您可以打印请求的作业份数，然后将作业副本存储在产品硬盘上。存储作业后， 以后您便可以打印更多作业副本。 ● 存储的作业： 您可以将作业（如人事表格、时间表或日历）存储在产品上，并允许其他用户随时 打印作业。也可以用 PIN 保护存储的作业。 注意： 如果关闭产品电源，则所有快速复印作业、审阅待打印作业和个人作业都将被删除。 创建存储的作业 使用打印机驱动程序创建存储的作业。 Windows 1. 在文件菜单上，单击打印。 2. 单击属性，然后单击作业存储选项卡。 3. 选择所需的作业存储模式。 有关更多信息，请参阅第 92 页的设置作业存储选项。 Macintosh 1. 在文件菜单上，单击打印。 2. 打开作业存储菜单。 3. 在作业存储：下拉列表中，选择存储的作业类型。 有关更多信息，请参阅第 53 页的存储作业。 注： 要永久存储作业并防止产品在其它方面需要空间时删除该作业，请在驱动程序中选择存储的作业 选项。 打印存储的作业 注： 您可以按下文件夹按钮 直接进入检索作业菜单，然后从下面的步骤 3 开始执行。 1. 按下菜单 2. 按下向下箭头 以突出显示检索作业，然后按下 OK。 3. 按下向下箭头 以突出显示您的用户名，然后按下 OK。 4. 按下向下箭头 以突出显示作业名，然后按下 OK。 。 突出显示打印。 ZHCN 5. 按下 OK 以选择打印。 6. 如果作业需要 PIN 码，请使用数字小键盘，或者按下向上箭头 然后按下 OK。 或向下箭头 输入 PIN 码， 使用作业存储功能 87 注： 如果使用向上箭头 或向下箭头 7. 使用数字小键盘，或者按下向上箭头 8. 按下 OK 以打印作业。 输入 PIN 码，请在输入每个数字后按下 OK。 或向下箭头 以选择份数。 删除存储的作业 当您发送存储的作业时，产品会用此作业覆盖以前具有相同用户名和作业名的作业。如果产品中尚未存 储具有相同用户名和作业名的作业，且产品需要更多空间，则产品可能会从最早的作业开始删除其它存 储的作业。您可以从产品控制面板的检索作业菜单更改可存储的作业数量。 可以从控制面板、内嵌式 Web 服务器或 HP Web Jetadmin 删除作业。要从控制面板删除作业，请按 以下步骤操作： 注： 您可以按下文件夹按钮 1. 按下菜单 2. 按下向下箭头 以突出显示检索作业，然后按下 OK。 3. 按下向下箭头 以突出显示您的用户名，然后按下 OK。 4. 按下向下箭头 以突出显示作业名，然后按下 OK。 5. 按下向下箭头 以突出显示删除，然后按下 OK。 6. 如果作业需要 PIN 码，请使用数字小键盘，或者按下向上箭头 然后按下 OK。 注： 7. 88 直接进入检索作业菜单，然后从下面的步骤 3 开始执行。 第 7 章 。 如果使用向上箭头 或向下箭头 或向下箭头 输入 PIN 码， 输入 PIN 码，请在输入每个数字后按下 OK。 按下 OK 确认您要删除的作业。 使用产品功能 ZHCN 8 ZHCN 打印任务 ● 取消打印作业 ● 使用 Windows 打印机驱动程序中的功能 89 取消打印作业 您可以通过使用控制面板或软件程序来停止打印请求。有关如何停止来自网络计算机的打印请求的说 明，请参阅特定网络软件的联机帮助。 注： 在您取消某项打印作业后，可能需要花些时间才能清除所有打印任务。 从控制面板停止当前打印作业 ▲ 按下控制面板上的停止按钮 。 使用软件程序停止当前打印作业 发送打印作业时，屏幕上会短暂显示一个对话框，其中提供了可供您取消打印作业的选项。 如果通过软件向产品发送了几个请求，则这些请求可能正在打印队列（例如，在 Windows 打印管理 器）中等待打印。有关从计算机取消打印请求的特定说明，请参阅软件文档。 如果打印队列或打印后台处理程序中有正在等待的打印作业，请删除该处的打印作业。 1. Windows XP 和 Windows Server 2003（使用默认开始菜单视图）： 单击开始、设置，然后 单击打印机和传真。 - 或 Windows 2000、Windows XP 和 Windows Server 2003（使用经典开始菜单视图）： 单击 开始、设置，然后单击打印机。 - 或 Windows Vista： 依次单击开始和控制面板，然后在硬件和声音类别中单击打印机。 90 2. 在打印机列表中，双击本产品的名称以打开打印队列或后台处理程序。 3. 选择要取消的打印作业，然后按下 Delete 键。 第 8 章 打印任务 ZHCN 使用 Windows 打印机驱动程序中的功能 注： 以下信息适用于 HP PCL 6 打印机驱动程序。 打开打印机驱动程序 我如何 要执行的步骤 打开打印机驱动程序 在软件程序的文件菜单中，单击打印。选择打印机，然后单击 属性或首选项。 获得任何打印选项的帮助 单击打印机驱动程序右上角的 ? 符号，然后单击打印机驱动 程序中的任一项目。此时将显示一则弹出消息，提供有关该项 目的信息。或者，单击帮助以打开联机帮助。 使用打印快捷方式 要执行以下任务，请打开打印机驱动程序，然后单击打印快捷方式选项卡。 注： 在以前的 HP 打印机驱动程序中，此功能被称为快速设置。 我如何 要执行的步骤 使用打印快捷方式 选择其中一种快捷方式，然后单击确定以使用预定义设置打印 作业。 创建自定义打印快捷方式 a) 选择一个现有快捷方式作为基础。b) 为新快捷方式选择打印 选项。c) 单击另存为，键入此快捷方式的名称，然后单击确 定。 设置纸张和质量选项 要执行以下任务，请打开打印机驱动程序，然后单击纸张/质量选项卡。 我如何 要执行的步骤 选择页面尺寸 从纸张尺寸下拉列表中选择一个尺寸。 选择自定义页面尺寸 a) 单击自定义。此时将打开自定义纸张尺寸对话框。b) 键入自 定义尺寸的名称，指定尺寸，然后单击确定。 选择纸张来源 从纸张来源下拉列表中选择一个纸盘。 选择纸张类型 从纸张类型下拉列表中选择一种类型。 在不同纸张上打印封面 a) 在特殊页面区域，单击封面或在不同纸张上打印页面，然后 单击设置。b) 选择一个选项以打印空白页或预打印封面、封 底，或者两者都打印。或者，选择一个选项以在不同纸张上打 印第一页或最后一页。c) 从纸张来源和纸张类型下拉列表中选 择选项，然后单击添加。d) 单击确定。 在不同纸张上打印第一页或最后一页 ZHCN 调整打印图像的分辨率 在打印质量区域，从下拉列表中选择一个选项。有关各可用选 项的信息，请参阅打印机驱动程序联机帮助。 选择草稿质量打印 在打印质量区域，单击 EconoMode。 使用 Windows 打印机驱动程序中的功能 91 设置文档效果 要执行以下任务，请打开打印机驱动程序，然后单击效果选项卡。 我如何 要执行的步骤 将页面缩放至适合选定的纸张尺寸 单击文档打印在，然后从下拉列表中选择尺寸。 按实际尺寸的一定百分比缩放页面 单击实际尺寸的百分比，然后键入一个百分比或调整滑块。 打印水印 a) 从水印下拉列表中选择一个水印。b) 要仅在第一页打印水 印，请单击仅第一页。否则，将在每一页上都打印水印。 添加或编辑水印 a) 在水印区域，单击编辑。此时将打开水印详情对话框。b) 指 定水印设置，然后单击确定。 注： 打印机驱动程序必须存储在您的计算机上，此功能才起 作用。 设置文档完成选项 要执行以下任务，请打开打印机驱动程序，然后单击完成选项卡。 我如何 要执行的步骤 双面打印 单击双面打印。如果将沿顶边装订文档，请单击向上翻页。 打印小册子 a) 单击双面打印。b) 在小册子布局下拉列表中，单击左侧装订 或右侧装订。每张打印页数选项将自动更改为每张 2 页。 每张打印多页 a) 从每张打印页数下拉列表中选择要在每张纸上打印的页数。 b) 选择正确的打印页面边框、页面顺序和方向选项。 选择页面方向 a) 在方向区域，单击纵向或横向。b) 要上下颠倒打印页面图 像，请单击旋转 180 度。 设置产品输出选项 要执行以下任务，请打开打印机驱动程序，然后单击输出选项卡。 注： 此选项卡上的可用选项将随您正在使用的装订设备不同而不同。 我如何 要执行的步骤 选择装订选项 从装订下拉列表中选择装订选项。 选择出纸槽 从纸槽下拉列表中选择一个出纸槽。 设置作业存储选项 要执行以下任务，请打开打印机驱动程序，然后单击作业存储选项卡。 92 我如何 要执行的步骤 打印所有副本之前先打印一份副本以便审阅 在作业存储模式区域，单击审阅待打印。本产品将只打印第一 份副本。产品控制面板上会显示一则消息，提示您打印其余副 本。 第 8 章 打印任务 ZHCN 我如何 要执行的步骤 将专用作业暂时存储在产品上，以后再打印 a) 在作业存储模式区域，单击个人作业。b) 在将作业设为专用 区域，输入一个 4 位数的个人识别号 (PIN)。 将作业暂时存储在产品上 在作业存储模式区域，单击快速复印。产品将会立即打印一份 作业，但您可以通过产品控制面板打印更多份作业。 注： 如果关闭产品，则这些作业将被删除。 将作业永久存储在产品上 在作业存储模式区域，单击存储的作业。 将存储的作业设为永久专用作业，以便任何人要打印该作业， 都必须提供 PIN a) 在作业存储模式区域，单击存储的作业。b) 在将作业设为专 用区域，单击打印 PIN，然后输入一个 4 位数的个人识别号 (PIN)。 有人打印存储的作业时收到通知 在作业通知选项区域，单击打印时显示作业 ID。 为存储的作业设置用户名 在用户名区域，单击用户名以使用 Windows 默认用户名。要 提供不同的用户名，请单击自定义并键入名称。 为存储的作业指定名称 a) 在作业名区域，单击自动以使用默认作业名。要指定作业 名，请单击自定义并键入名称。b) 从如果作业名存在下拉列表 中选择一个选项。选择使用作业名 + (1-99) 以在现有名称后 添加编号，或者选择替换现有文件以覆盖已经使用该名称的作 业。 获取支持和产品状态信息 要执行以下任务，请打开打印机驱动程序，然后单击服务选项卡。 我如何 要执行的步骤 获取有关产品和在线订购耗材的支持信息 在互联网服务下拉列表中，选择支持选项，然后单击进入！ 检查产品状态，包括耗材量 单击设备和耗材状态图标。此时将打开 HP 内嵌式 Web 服务 器的设备状态页面。 设置高级打印选项 要执行以下任务，请打开打印机驱动程序，然后单击高级选项卡。 我如何 要执行的步骤 选择高级打印选项 在任一部分，单击当前设置以激活下拉列表，以便更改设置。 更改打印份数 打开纸张/输出部分，然后输入要打印的份数。如果您选择 2 份或更多份，则可以选择此选项以自动分页。 注： 如果您正在使用的软件程序不提供打印特定份数的功 能，您可以在驱动程序中更改份数。 更改此设置会影响所有打印作业的份数。打印完作业后，请将 此设置恢复为原始值。 ZHCN 以相同的方法为每个作业装入信头纸或预打印纸张，无论是单 面还是双面打印 a) 打开文档选项部分，然后打开打印机功能部分。b) 在备用信 头纸模式下拉列表中，选择启用。c) 在产品上，以与进行双面 打印相同的方式装入纸张。 更改页面的打印顺序 a) 打开文档选项部分，然后打开布局选项部分。b) 在页面顺序 下拉列表中，选择从前到后以按照与文档相同的顺序打印页 面，或者选择从后到前以按照相反的顺序打印页面。 使用 Windows 打印机驱动程序中的功能 93 94 第 8 章 打印任务 ZHCN 9 ZHCN 管理和维护产品 ● 打印信息页和显示如何操作页 ● 使用 HP Easy Printer Care 软件 ● 使用内嵌式 Web 服务器 ● 使用 HP Web Jetadmin 软件 ● 使用安全功能 ● 管理耗材 ● 更换耗材和部件 ● 安装内存、内部 USB 设备和外部打印服务器卡 ● 清洁产品 ● 升级固件 95 打印信息页和显示如何操作页 您可从产品控制面板打印信息页，以获得有关产品及其当前配置的详细信息。您还可以打印多个显示如 何操作的页面，这些页面通过图示描述了与使用本产品相关的常用步骤。 页面类型 页面名称 说明 信息页 打印菜单图 打印控制面板菜单图，其中包括控制面板 菜单项的布局以及当前的设置。 打印配置页 打印当前的产品配置。如果安装了 HP Jetdirect 打印服务器，还将打印 HP Jetdirect 配置页。 打印耗材状态页 打印耗材状态页，其中包含产品的耗材 量、估计的剩余页数、碳粉盒用量信息、 序列号、页数以及订购信息。仅在您使用 原装 HP 耗材时，此页才可用。 打印用量信息页 打印一个页面，其中显示了产品已处理的 所有尺寸纸张的数目、列出了打印方式 （即单面还是双面）并显示了页数。 显示如何操作页 打印文件目录 打印显示所有已安装大容量存储设备的信 息的文件目录。此项目仅在产品中安装了 包含已识别文件系统的大容量存储设备时 才会显示。 打印 PCL 字体列表 打印 PCL 字体列表，其中显示了产品当 前可用的所有 PCL 字体。 打印 PS 字体列表 打印 PS 字体列表，其中显示了产品当 前可用的所有 PS 字体。 清除卡纸 打印显示如何清除卡纸的页面。 装入纸盘 打印显示如何装入进纸盘的页面。 装入特殊介质 打印显示如何装入特殊纸张，如信封和信 头纸的页面。 双面打印 打印显示如何使用双面打印功能的页面。 支持的纸张 打印显示产品支持的纸张类型和尺寸的页 面。 打印帮助指南 打印显示网站上其它帮助链接的页面。 打印信息页 96 1. 按下菜单 2. 按下向下箭头 以突出显示信息，然后按下 OK。 3. 按下向下箭头 以突出显示所需页面，然后按下 OK 以打印。 第 9 章 。 管理和维护产品 ZHCN 打印显示如何操作页 ZHCN 1. 按下菜单 2. 确保显示如何操作突出显示，然后按下 OK。 3. 按下向下箭头 。 以突出显示所需页面，然后按下 OK 以打印。 打印信息页和显示如何操作页 97 使用 HP Easy Printer Care 软件 打开 HP Easy Printer Care 软件 使用以下某种方法打开 HP Easy Printer Care 软件： ● 在开始菜单上，依次选择程序、Hewlett-Packard 和 HP Easy Printer Care，然后单击启动 HP Easy Printer Care。 ● 在 Windows 系统托盘（位于桌面右下角）中，双击 HP Easy Printer Care 图标。 ● 双击桌面图标。 HP Easy Printer Care 软件部分 HP Easy Printer Care 软件可以提供有关您的网络上的多种 HP 产品以及与您的计算机直接连接的所 有产品的信息。可能并非每个产品都提供下表中的某些项目。 每页右上角的帮助按钮 (?) 可以提供有关该页选项的更多详细信息。 部分 选项 设备列表选项卡 ● 当您打开软件时，此页为显示的第一页。 注： 要从任何选项卡返回此页，请单击 窗口左侧的我的 HP 打印机。 注： 视查看方式选项的设置而定，产品信息将以表格或图标的形式列出。 ● 此选项卡上的信息包括产品的当前警报。 ● 如果您单击列表中的某个产品，HP Easy Printer Care 将打开该产品的概述选 项卡。 兼容打印机 提供支持 HP Easy Printer Care 软件的所有 HP 产品列表。 查找其它打印机窗口 向我的 HP 打印机列表添加更多产品 单击设备列表中的查找其它打印机链接以打开查找其它打印机窗口。查找其它打印 机窗口提供了一个可检测其它网络打印机的实用程序，便于您将这些打印机添加到 我的 HP 打印机列表并从计算机上监控这些产品。 概述选项卡 ● 设备状态部分： 此部分显示产品标识信息和产品状态。它还将显示产品警报状 况，如打印碳粉盒已空。纠正产品问题后，请单击窗口右上角的刷新按钮 以更新状态。 ● 耗材状态部分： 显示详细的耗材状态，如打印碳粉盒中的剩余碳粉百分比以及 各纸盘内装入的纸张的状态。 ● 耗材详情链接： 打开耗材状态页以查看产品耗材的详细信息、订购信息以及回 收信息。 ● 设备状态部分： 此部分显示产品标识信息和产品状态。它还将显示产品警报状 况，如打印碳粉盒已空。纠正产品问题后，请单击窗口右上角的刷新按钮 以更新状态。 ● 设备管理部分： 提供指向有关 HP Easy Printer Care 信息、高级产品设置以 及产品用量报告的链接。 ● 故障排除与帮助： 提供指向可用来解决问题的工具、在线产品支持信息以及在 线 HP 专家的链接。 ● 关于： 提供有关此选项卡的一般信息。 包含设备的基本状态信息 支持选项卡 提供支持信息链接 设置选项卡 配置产品设置、调整打印质量设置和查找 ● 有关特定产品功能的信息 98 设备列表： 显示可供您选择的产品。 第 9 章 管理和维护产品 常规： 提供有关产品的信息，如型号、序列号以及日期和时间设置（如果这些 内容可用）。 ZHCN 部分 注： 选项 此选项卡在某些产品上不可用。 ● ● HP Proactive Support 注： 您可以从概述和支持选项卡中找到 此项目。 订购耗材按钮 信息页： 提供可打印该产品信息页的链接。 功能： 提供有关产品功能的信息，如双面打印、可用内存以及可用打印个性 （语言）。单击更改可以调整设置。 ● 打印质量： 提供有关打印质量设置的信息。单击更改可以调整设置。 ● 纸盘/纸张： 提供有关纸盘及其配置的信息。单击更改可以调整设置。 ● 恢复默认值： 提供将产品设置恢复为工厂默认值的方法。单击恢复以将设置恢 复为默认值。 启用后，HP Proactive Support 便会定期扫描打印系统以识别潜在的问题。单击更 多信息链接以配置此扫描的频率。此页还提供有关产品软件、固件和 HP 打印机驱 动程序的可用更新信息。您可以接受或拒绝各个推荐的更新。 ● 单击任一选项卡上的订购耗材按钮以打开 订购耗材窗口，您可从该窗口在线订购耗 材。 ● 注： 您可以从概述和支持选项卡中找到 此项目。 ● 订购列表： 显示可为各产品订购的耗材。要订购某种耗材，请在耗材列表中单 击该耗材旁边的订购复选框。您可以按产品或需要订购耗材的紧急程度对列表 进行排序。此列表包含我的 HP 打印机列表中的每个产品的耗材信息。 在线购买耗材按钮： 在新浏览器窗口中打开 HP SureSupply 网站。如果您选 中了某耗材的订购复选框，则关于此耗材的信息将被传输到网站上，您将从网 站收到相关的选件信息，以便购买选定的耗材。 打印购买列表按钮：打印订购复选框被选中的耗材的信息。 警报设置链接 单击警报设置以打开警报设置窗口，您可以在此窗口中配置各产品的警报。 注： 您可以从概述和支持选项卡中找到 此项目。 ● 警报打开或关闭： 激活或禁用警报功能。 ● 打印机警报： 选择此选项以仅接收严重错误警报，或者接收所有错误警报。 ● 作业警报： 在支持此功能的产品上，您可以接收有关特定打印作业的警报。 彩色访问控制 使用此功能以允许或限制彩色打印。 注： 此项目仅适用于支持彩色访问控制 的 HP 彩色产品。 注： 您可以从概述和支持选项卡中找到 此项目。 ZHCN 使用 HP Easy Printer Care 软件 99 使用内嵌式 Web 服务器 通过内嵌式 Web 服务器，您可以从计算机（而不是从产品控制面板）查看产品和网络状态并管理打印 功能。下面列出可使用内嵌式 Web 服务器执行的操作的示例： 注： 如果产品直接连接至计算机，则可以使用 HP Easy Printer Care 软件查看产品状态。 ● 查看产品控制面板状态信息 ● 确定所有耗材的剩余寿命并订购新耗材 ● 查看并更改纸盘配置 ● 查看并更改产品控制面板菜单配置 ● 查看并打印内置页面 ● 接收产品和耗材事件的通知 ● 查看并更改网络配置 ● 查看与产品当前状态相关的支持内容 要使用内嵌式 Web 服务器，必须要具备用于 Windows、Mac OS 或 Linux（仅限于 Netscape）的 Microsoft Internet Explorer 5.01（或更高版本）或 Netscape 6.2（或更高版本）。对于 HP-UX 10 和 HP-UX 11，要求安装 Netscape Navigator 4.7。当产品连接到基于 IP 的网络上时，内嵌式 Web 服务器才能工作。内嵌式 Web 服务器不支持基于 IPX 的产品连接。打开和使用内嵌式 Web 服 务器不一定需要访问互联网。 当产品连接至网络时，内嵌式 Web 服务器自动可供使用。 通过网络连接打开内嵌式 Web 服务器 ▲ 在计算机支持的 Web 浏览器的地址/URL 字段中，键入产品 IP 地址或主机名称。要查找 IP 地 址或主机名称，请打印配置页。请参阅第 96 页的打印信息页和显示如何操作页。 注： 打开 URL 之后，您即可将其加入收藏夹，以便将来快速返回该地址。 内嵌式 Web 服务器各部分 选项卡或选项部分 选项 信息选项卡 ● 设备状态： 显示产品状态并显示 HP 耗材的剩余寿命，其中 0% 表示耗材已用 完。此页还显示了每个纸盘的打印纸张类型和尺寸。如要更改默认设置，请单击更改 设置。 ● 配置页： 显示配置页上提供的信息。 ● 耗材状态： 显示 HP 耗材的剩余寿命，其中 0% 表示耗材已用完。此页还提供了耗 材的部件号。要订购新耗材，请单击窗口左侧其它链接区域中的购买耗材。 ● 事件记录： 显示所有产品事件及错误列表。 ● 用量信息页： 显示产品已打印的页数汇总，并按尺寸和类型进行分组。 ● 诊断页： 显示有助于解决产品问题的相关信息。HP 授权的支持人员可能会要求提 供此信息。 ● 设备信息： 显示产品的网络名称、地址以及型号信息。要更改这些条目，请单击设 置选项卡上的设备信息。 提供产品、状态和配置信息 100 第 9 章 管理和维护产品 ZHCN 选项卡或选项部分 选项 ● 控制面板： 显示控制面板上出现的消息，如就绪或启用睡眠模式。 ● 打印： 允许您将打印作业发送至产品。 设置选项卡 ● 配置设备： 允许您配置产品设置。此页面包含在控制面板显示屏上找到的传统菜单。 可通过该选项卡从计算机上配置产 品 ● 电子邮件服务器： 仅适用于网络。与警报页面一起使用，以设置电子邮件警报。 ● 警报： 仅适用于网络。设置此项后，可通过电子邮件接收关于各种产品和耗材事件 的警报。 ● 自动发送： 允许您对产品进行配置，以便将与产品配置和耗材有关的电子邮件自动 发送到指定的电子邮件地址。 ● 安全：允许您设置一个密码，要想访问设置和网络选项卡，必须输入该密码。启用和 禁用内嵌式 Web 服务器的某些功能。 ● 编辑其它链接：允许您添加或自定义至其它网站的链接。此链接将显示在所有内嵌 式 Web 服务器的页面的其它链接区域中。 ● 设备信息： 允许您为产品命名，并为其指定资产编号。输入将接收关于产品信息的 主联系人的姓名和电子邮件地址。 ● 语言：允许您确定用于显示内嵌式 Web 服务器信息的语言。 ● 日期和时间：允许与网络时间服务器的时间同步。 ● 唤醒时间： 允许您设置或编辑产品的唤醒时间。 注： 设置选项卡可以用密码进行 保护。如果产品已联网，则在更改 此选项卡中的设置之前，请务必咨 询一下系统管理员。 网络选项卡 可通过该选项卡从计算机上更改网 络设置 网络管理员可使用此选项卡在产品连接至基于 IP 的网络时，控制该产品的相关网络设 置。如果产品直接连接至计算机，或者使用除 HP Jetdirect 打印服务器之外的其它方式 连接至网络，则不会显示此选项卡。 注： 其它链接 网络选项卡可以用密码进行保护。 ● HP Instant Support™： 连接至 HP 网站，帮助您确定解决方案。该服务将分析 您的产品错误记录和配置信息，以提供与您的产品相关的诊断和支持信息。 ● 购买耗材： 连接至 HP SureSupply 网站，即可收到有关购买原装 HP 耗材的选件 信息，如打印碳粉盒和纸张。 ● 产品支持： 连接至产品的支持网站，您可以在其中搜索关于一般主题的帮助信息。 ● 显示如何操作： 连接至演示产品特定任务的信息。 包含连接至互联网的链接 注： 您必须访问互联网才能使用这些链接。如果您使用拨号连接，但在起初打开内嵌 式 Web 服务器时并未进行连接，则必须先连接，然后才能访问这些网站。连接时可能会 先要求您关闭内嵌式 Web 服务器，然后再打开。 ZHCN 使用内嵌式 Web 服务器 101 使用 HP Web Jetadmin 软件 HP Web Jetadmin 是一个基于 Web 的软件解决方案，可用于远程安装、监控与网络连接的外围设备 并排除其故障。前摄性管理使网络管理员可以在用户受到影响前先解决问题。请从以下网站下载此免费 的增强型管理软件：www.hp.com/go/webjetadmin。 可以在 HP Web Jetadmin 中安装设备插件，以便为特定产品功能提供支持。在提供了新插件时， HP Web Jetadmin 软件会自动通知您。在产品更新页面上，请按照说明自动连接到 HP 网站，并为产 品安装最新的设备插件。 注： 浏览器必须是启用了 Java™ 的浏览器。不支持通过 Apple PC 进行浏览。 102 第 9 章 管理和维护产品 ZHCN 使用安全功能 产品支持安全标准和推荐的协议，可帮助您保持产品安全、保护网络上的重要信息并简化监控和维护产 品的方法。 有关 HP 的安全成像和打印解决方案的详细信息，请访问 www.hp.com/go/secureprinting。该网站提 供有关安全功能的白皮书和常见问题解答文档的链接。 IP 安全性 IP 安全性 (IPsec) 是一组协议，可控制来往产品的、基于 IP 的网络流量。IPsec 提供主机到主机验 证、数据完整性和网络通信加密。 对于连接至网络并配有 HP Jetdirect 打印服务器的产品，可以通过内嵌式 Web 服务器的联网选项卡 配置 IPsec。 保护内嵌式 Web 服务器安全 您可以配置内嵌式 Web 服务器，以便需要密码才能访问设置和联网选项卡。 1. 在 Web 浏览器的地址行中输入产品 IP 地址，打开内嵌式 Web 服务器。 2. 选择设置选项卡，然后从屏幕左侧的菜单中选择安全性。 3. 在设备密码区域，在标记为新密码和验证密码的框中键入新密码。如果已经设置密码，请在旧密码 框中键入旧密码。 4. 单击应用。 保护存储作业的安全 您可以为存储在产品上的作业指定一个 PIN，以保护作业。任何人都必须先通过产品控制面板输入 PIN，才能打印这些受保护的作业。 有关更多信息，请参阅第 87 页的使用作业存储功能。 锁定控制面板菜单 您可以使用内嵌式 Web 服务器锁定控制面板上的各个菜单。 ZHCN 1. 在 Web 浏览器的地址行中输入产品 IP 地址，打开内嵌式 Web 服务器。 2. 单击设置，然后单击安全性。 3. 单击配置安全设置。 4. 在控制面板访问锁区域，选择所需的安全级别。 安全级别 锁定的菜单 最小 ● 需要 PIN 才能访问检索作业菜单。 ● 配置设备菜单和系统设置子菜单被锁定。 ● 配置设备菜单和 I/O 子菜单被锁定。 ● 配置设备菜单和重置子菜单被锁定。 使用安全功能 103 安全级别 锁定的菜单 适度 ● 需要 PIN 才能访问检索作业菜单。 ● 配置设备菜单被锁定（所有子菜单）。 ● 诊断菜单被锁定。 ● 需要 PIN 才能访问检索作业菜单。 ● 纸张处理菜单被锁定。 ● 配置设备菜单被锁定（所有子菜单）。 ● 诊断菜单被锁定。 ● 需要 PIN 才能访问检索作业菜单。 ● 信息菜单被锁定。 ● 纸张处理菜单被锁定。 ● 配置设备菜单被锁定（所有子菜单）。 ● 诊断菜单被锁定。 中等 最大 5. 单击应用。 锁定格式化板机架 产品背面的格式化板机架有一个用于连接安全电缆的插槽。锁定格式化板机架可防止有人从格式化板上 卸下 DIMM 和内部 USB 设备。 104 第 9 章 管理和维护产品 ZHCN 管理耗材 正确使用、存储和监控打印碳粉盒有助于确保输出高品质图像。 打印碳粉盒存放 在准备使用之前，请不要将打印碳粉盒从包装中取出。 注意： 为防止损坏打印碳粉盒，请勿将其暴露在日光下超过数分钟。 HP 对非 HP 打印碳粉盒的策略 Hewlett-Packard 公司建议您不要使用非 HP 打印碳粉盒，无论它是新的还是再造的。 注： 由于使用非 HP 打印碳粉盒而导致的任何损坏均不在 HP 保修和服务协议的范围之内。 要安装新 HP 打印碳粉盒，请参阅第 106 页的更换打印碳粉盒。要回收使用过的碳粉盒，请按新碳粉 盒随附的说明进行操作。 HP 打假热线和网站 在您安装 HP 打印碳粉盒后，如果控制面板消息显示它不是 HP 碳粉盒，请致电 HP 打假热线 （1-877-219-3183，北美国家/地区免费）或访问 www.hp.com/go/anticounterfeit。HP 将帮助您确定 该碳粉盒是否为原装碳粉盒并采取措施解决问题。 如果您留意到以下情况，则使用的碳粉盒可能不是原装 HP 打印碳粉盒： ● 使用打印碳粉盒时经常出现问题。 ● 碳粉盒的外观与平常不同（例如，缺少橙色拉环，或者外包装不同于 HP 包装）。 耗材寿命 有关特定产品产能的信息，请访问 www.hp.com/go/learnaboutsupplies。 要订购耗材，请参阅第 177 页的耗材和附件。 ZHCN 管理耗材 105 更换耗材和部件 耗材更换准则 安装产品时请遵循以下准则。 ● 在产品的上方和前方留出足够的空间以便于取出耗材。 ● 产品应置于稳固的平面上。 注： Hewlett-Packard 建议在本产品中使用 HP 耗材。因使用非 HP 耗材而导致的维修服务不在 HP 的保修或服务协议范围之内。 更换打印碳粉盒 在打印碳粉盒接近其使用寿命时，控制面板会显示一则消息，建议您订购备用碳粉盒。在出现消息指示 您更换碳粉盒之前，产品仍可使用当前的打印碳粉盒继续打印。 1. 打开顶盖。 2. 从产品中取出旧的打印碳粉盒。 106 第 9 章 管理和维护产品 ZHCN 3. 从包装袋中取出新的打印碳粉盒。将用完的打印碳粉盒装入包装袋以回收。 4. 抓住打印碳粉盒的两侧，轻摇打印碳粉盒，使碳粉分布均匀。 注意： 不要接触滚筒的百叶门或表面。 5. ZHCN 从新的打印碳粉盒上取下装运锁，并撕下装运胶带。根据当地的相关规定丢弃锁和胶带。 更换耗材和部件 107 6. 将打印碳粉盒与产品内部的导轨对齐，插入打印碳粉盒直至其牢固就位，然后合上顶盖。 稍候片刻，控制面板应显示就绪。 7. 至此，便完成了碳粉盒的安装。将用完的打印碳粉盒放入新碳粉盒的包装盒中。有关回收的说明， 请参阅附带的回收指南。 8. 如果使用的是非 HP 打印碳粉盒，请查看产品控制面板获取进一步的说明。 有关其它帮助说明，请转至 hpljp4510series。 www.hp.com/support/hpljp4010series 或 www.hp.com/support/ 装入订书钉 如果产品控制面板显示屏显示提示消息，请装入订书钉。如果订书机中的订书钉用完，作业仍会继续打 印到订书机/堆栈器，但不会装订。 1. 108 第 9 章 从订书机/堆栈器右侧，朝产品前部转动订书机装置，直至装置卡入打开位置。抓住蓝色订书钉盒 手柄，将订书钉盒拉出订书机。 管理和维护产品 ZHCN 2. 将新的订书钉盒插入订书机，并朝产品后部转动订书机，直至其卡入到位。 执行预防性维护 为确保获得最佳产品性能，请在控制面板显示屏上出现执行打印机维护消息时更换相关部件。 打印 225,000 页后，会显示维护消息。使用“重置”子菜单中的清除维护信息项目，可以暂时清除该 消息，此后还可打印大约 10,000 页。要查看自安装新维护套件组件后所打印的页数，请打印配置页或 耗材状态页。 要订购维护套件，请参阅第 177 页的耗材和附件。套件包括以下物品： ● 热凝器 ● 转印滚筒 ● 用于拆卸旧转印滚筒的塑料工具 ● 用于拿取新转印滚筒的手套 ● 纸盘 1 的滚筒 ● 其它纸盘的八个送纸轮 ● 安装说明 注： 任。 维护套件是一个易耗品，不在原产品保修或多数扩展保修范围之内。安装维护套件是客户的责 安装维护套件之后，维护套件计数器必须复位。 重置维护套件计数器 1. 关闭产品电源，然后再次打开。 2. 当 XXX MB 出现在控制面板显示屏上时，按住 OK 按钮，直至控制面板上的所有三个指示灯均 闪烁一次，然后持续亮起。此过程最长需要 10 秒钟。 3. 松开 OK 按钮，按下向上箭头 4. 按下 OK 以重置维护套件计数器。 注： ZHCN 滚动查找至新的维护套件。 仅在安装了维护套件后，才执行此步骤。请勿使用此步骤临时清除执行打印机维护信息。 更换耗材和部件 109 安装内存、内部 USB 设备和外部打印服务器卡 概述 格式化板上有以下开放式插槽和端口，可用于扩展产品性能： ● 一个双列直插式内存模块 (DIMM) 插槽，用于升级产品内存 ● 两个内部 USB 端口，用于添加字体、语言和其它第三方解决方案 ● 一个外部 I/O (EIO) 插槽，用于添加外部打印服务器、外部硬盘或并行端口 如果产品已经安装了嵌入式 HP Jetdirect 打印服务器，则可以在 EIO 插槽中添加附加网络设备。 有关可用的特定组件的信息和订购这些组件的信息，请参阅第 177 页的耗材和附件。 要查找产品中安装的内存量或 USB 端口或 EIO 插槽中安装的部件，请打印配置页。 安装内存 如果您经常打印复杂图形或 PostScript (PS) 文档，或者使用许多下载的字体，则可能需要添加产品内 存。添加的内存还在支持作业存储功能（如快速复印）方面为您提供了更大的灵活性。 安装了 128 MB 内存时，本产品支持打印 PDF 文件。但是，为了获得最佳性能，请将内存至少升级 到 192 MB。 注： 以前的 HP LaserJet 产品所用的单列直插式内存模块 (SIMM) 与本产品不兼容。 安装产品内存 本产品有一个 DIMM 插槽。 注意： 静电会损坏 DIMM。拿取 DIMM 时，请戴上防静电腕带，或者经常触摸 DIMM 防静电包装 的表面，然后再接触产品的裸金属部分。 如果尚未进行上述操作，请先打印配置页，以查明产品中安装的内存量，然后再添加更多内存。请参阅 第 96 页的打印信息页和显示如何操作页。 1. 打印配置页后，关闭产品电源，然后断开电源线。 1 2 110 第 9 章 管理和维护产品 ZHCN ZHCN 2. 断开所有的接口电缆。 3. 朝产品后部滑动右侧面板使其松开，然后将其卸下。 4. 拉动金属槽片，打开装卸盖。 安装内存、内部 USB 设备和外部打印服务器卡 111 5. 从防静电包装中取出 DIMM。 注意： 为减少静电造成损坏的可能性，在拿取 DIMM 之前一定要始终带着静电释放 (ESD) 腕 带或触摸防静电包装的表面。 6. 112 第 9 章 握住 DIMM 的两边，将 DIMM 上的凹口与 DIMM 插槽对齐。（检查是否打开了 DIMM 插槽两 边的锁。） 管理和维护产品 ZHCN 7. 将 DIMM 对正按入插槽，然后用力按压。请确保 DIMM 两侧的锁均卡入到位。 1 2 注： 要卸下 DIMM，首先要将锁解开。 1 8. ZHCN 2 2 1 合上装卸盖，然后用力按压，直至其卡入到位。 安装内存、内部 USB 设备和外部打印服务器卡 113 9. 重新安装右侧面板。将面板上的槽片与产品中的插槽对齐，朝产品前部推动面板，直至其卡入到 位。 10 . 重新连接接口电缆和电源线。 11 . 打开产品电源。 检查 DIMM 安装 安装 DIMM 后，应确保安装成功。 1. 打开产品电源。在产品完成启动后，检查产品“就绪”指示灯是否亮起。如果显示屏上显示错误信 息，则 DIMM 可能安装错误。请参阅第 129 页的解释控制面板消息。 2. 打印一页配置页（请参阅第 96 页的打印信息页和显示如何操作页）。 3. 检查配置页的内存部分，并将其与安装内存前打印的配置页进行比较。如果内存量未增加，则 DIMM 可能未正确安装，或是 DIMM 本身有缺陷。请重新安装。如有必要，请安装另一个 DIMM。 注： 如果您已安装产品语言（个性），请检查配置页中的“Installed Personalities and Options”（安装的个性和选件）部分。该部分会列出新的产品语言。 保存资源（永久资源） 有时，下载至产品的实用程序或作业可能会包含资源（如字体、宏或模式）。在内部被标记为永久内容 的资源会一直保存在产品内存中，直至产品关闭。 114 第 9 章 管理和维护产品 ZHCN 如果您要利用页面描述语言 (PDL) 功能将资源标记为永久内容，则需遵循以下准则。有关技术详情， 请参阅用于 PCL 或 PS 的相应 PDL 参考资料。 ● 仅在打开产品电源时必须处于内存中的资源，才会被标记为永久资源。 ● 仅在开始打印作业而不是正在打印时，才将永久资源发送至产品。 注： 力。 在产品正在打印时过度使用永久资源或下载这些资源，可能会影响产品性能或打印复杂页面的能 为 Windows 启用内存 1. Windows XP 和 Windows Server 2003（使用默认开始菜单视图）： 单击开始、设置，然后 单击打印机和传真。 - 或 Windows 2000、Windows XP 和 Windows Server 2003（使用经典开始菜单视图）： 单击 开始、设置，然后单击打印机。 - 或 Windows Vista： 依次单击开始和控制面板，然后在硬件和声音类别中单击打印机。 2. 右击驱动程序图标，然后选择属性。 3. 单击设备设置标签。 4. 展开可安装选项区域。 5. 在打印机内存旁边，选择安装的内存总量。 6. 单击确定。 安装内部 USB 设备 产品有两个内部 USB 端口。 1. 关闭产品，拔下电源线。 1 2 ZHCN 安装内存、内部 USB 设备和外部打印服务器卡 115 2. 断开所有的接口电缆。 3. 朝产品后部滑动右侧面板使其松开，然后将其卸下。 4. 拉动金属槽片，打开装卸盖。 116 第 9 章 管理和维护产品 ZHCN ZHCN 5. 找到格式化板底部附近的 USB 端口。将 USB 设备插入其中一个端口。 6. 合上装卸盖，然后用力按压，直至其卡入到位。 7. 重新安装右侧面板。将面板上的槽片与产品中的插槽对齐，朝产品前部推动面板，直至其卡入到 位。 安装内存、内部 USB 设备和外部打印服务器卡 117 8. 重新连接接口电缆和电源线。 9. 打开产品电源。 安装 HP Jetdirect 打印服务器卡 按以下步骤安装或取出 EIO 卡。 安装 HP Jetdirect 打印服务器卡 1. 关闭产品电源。 2. 卸下产品背面 EIO 插槽上的两个螺丝和盖板。 注： 3. 118 第 9 章 请勿将螺丝和盖板丢掉。请将其妥善保存以备将来卸下 EIO 卡后使用。 将 EIO 安装到 EIO 插槽中，并将螺丝拧紧。 管理和维护产品 ZHCN 4. 将网线连接至 EIO 卡。 5. 打开产品电源并打印配置页，检验产品是否可识别新的 EIO 设备。请参阅第 96 页的打印信息页 和显示如何操作页。 注： 打印配置页时，也将打印包含网络配置信息和状态信息的 HP Jetdirect 配置页。 取出 HP Jetdirect 打印服务器卡 ZHCN 1. 关闭产品电源。 2. 从 EIO 卡断开网线连接。 3. 拧松 EIO 卡上的两个螺丝，然后将 EIO 卡从 EIO 插槽中取下。 4. 将 EIO 插槽上的盖板放回到产品背面。插入并拧紧两个螺丝。 5. 打开产品电源。 安装内存、内部 USB 设备和外部打印服务器卡 119 清洁产品 在打印过程中，纸张、碳粉和灰尘会积聚在产品内部。随着时间的推移，这些积聚物会引起打印质量问 题，如碳粉斑点或涂污（请参阅第 162 页的解决打印质量问题）。 清洁外部 使用柔软且不起毛的湿布擦除设备外部的灰尘、污迹和污点。 清洁送纸道 1. 按下菜单 2. 按下向下箭头 以突出显示配置设备，然后按下 OK。 3. 按下向下箭头 以突出显示打印质量，然后按下 OK。 注： 。 如果您的产品配有自动双面打印器，请转至步骤 7。 4. 按下向下箭头 5. 从纸盘 1 中取出所有纸张。 6. 从出纸槽取出清洁页，然后将其正面朝下装入纸盘 1。 注： 7. 120 第 9 章 以突出显示创建清洁页，然后按下 OK。 如果您此时仍未处于菜单中，请按照以上说明浏览到打印质量。 在产品控制面板上，按下向下箭头 管理和维护产品 以突出显示处理清洁页，然后按下 OK。 ZHCN 升级固件 产品具有远程固件更新 (RFU) 功能。使用此信息升级产品固件。 确定当前固件版本 1. 按下菜单 2. 按下向下箭头 以突出显示信息，然后按下 OK。 3. 按下向下箭头 以突出显示打印配置，然后按下 OK 以打印。 。 固件日期代码会在名为设备信息的部分中列出。固件日期代码的格式为：YYYYMMDD XX.XXX.X。第 一个数字字符串为日期，其中 YYYY 表示年份，MM 表示月份，DD 表示日期。例如，以 20061125 开头的固件日期代码表示 2006 年 11 月 25 日。 从 HP 网站下载新固件 要查找产品的最新固件升级版本，请访问 www.hp.com/go/ljp4010series_software 或 www.hp.com/go/ ljp4510series_software。此页提供了下载新固件版本的说明。 将新固件传输至产品 注： 只要产品处于“就绪”状态，便可接收 .RFU 文件更新。 更新所需时间视 I/O 传输时间和产品重新初始化所需的时间而定。I/O 传输时间受许多因素影响，包括 发送更新软件的主机的速度。如果尚未下载完固件（控制面板显示屏上显示正在接收升级文件时），远 程固件更新流程就中断，则必须重新发送固件文件。如果在闪存 DIMM 更新期间（控制面板显示屏上 显示正在执行升级消息时）断电，更新会中断，并且控制面板显示屏上会显示重新发送升级消息（仅以 英文显示）。此时，您必须使用并行端口发送升级固件。最后，设备先完成队列中位于 RFU 作业前面 的所有作业，然后才开始更新。 使用 FTP 通过浏览器上载固件 注： 固件更新涉及到对非易失性随机存取内存 (NVRAM) 格式的更改。任何从默认设置更改得到的菜 单设置都会更改回默认设置，您必须再次进行更改才可以使用非默认设置。 1. ZHCN 确保您使用的 Internet 浏览器配置为从 FTP 站点查看文件夹。这些说明适用于 Microsoft Internet Explorer。 a. 打开浏览器并单击工具，然后单击 Internet 选项。 b. 单击高级选项卡。 c. 选中为 FTP 站点启用文件夹视图旁边的复选框。 d. 单击确定。 2. 打印配置页并记下 EIO Jetdirect 页上显示的 TCP/IP 地址。 3. 打开浏览器窗口。 4. 在浏览器的地址行中键入 ftp://
