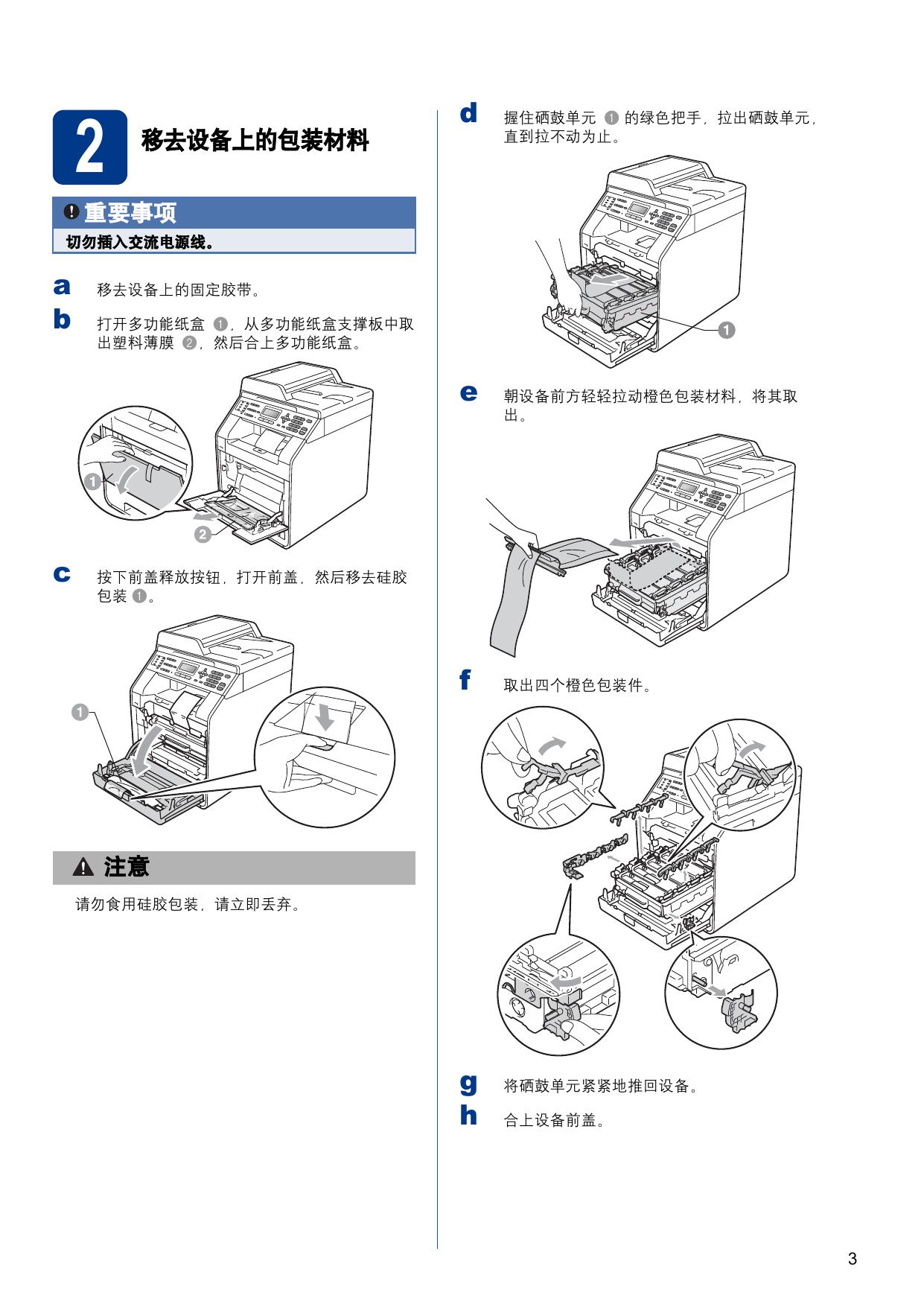

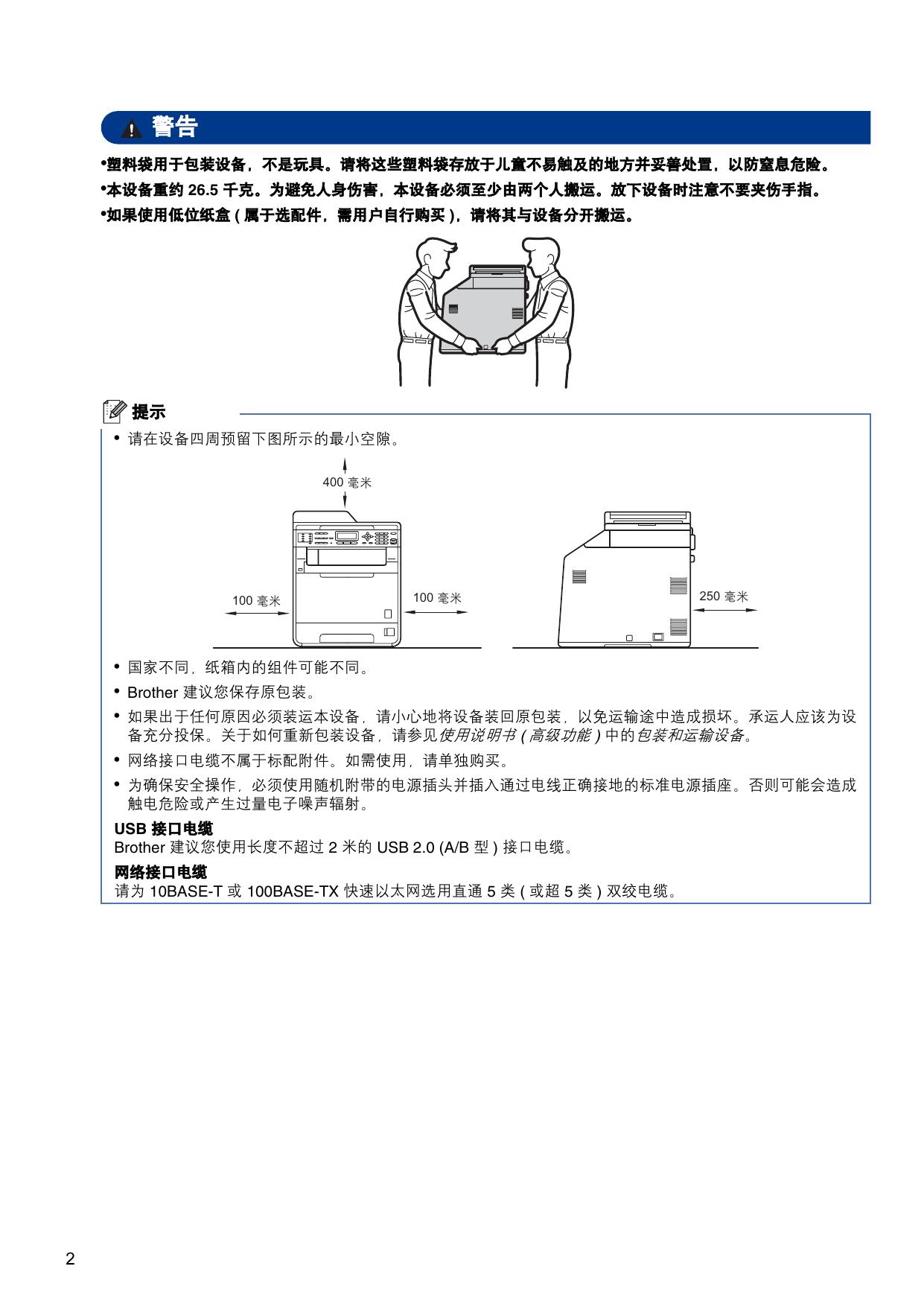

快速安装指南 开始 MFC-9465CDN 首次使用本设备前，请先仔细阅读此快速安装指南，以获取正确的设置说明和安装步骤。 若要查看其他语言的快速安装指南，请访问 http://solutions.brother.com/。 য়ߢ 警告图标表示可能导致死亡或重伤的潜在危险情况。 ጀᅪ 注意图标表示可能导致轻微或中度伤害的潜在危险情况。 1 打开设备包装，检查组件 硒鼓单元 ( 预安装 ) 废粉仓 ( 预安装 ) 转印带单元 ( 预安装 ) 随机安装光盘、 随机说明书光盘 交流电源线 快速安装指南 初始墨粉盒 ( 预安装 ) ( 黑色、青色、品红色和黄色 ) USB 接口电缆 电话线 使用说明书 ( 基本功能 ) 安全及法规小册子 SCHN 版本 0 1 警告 •塑料袋用于包装设备，不是玩具。请将这些塑料袋存放于儿童不易触及的地方并妥善处置，以防窒息危险。 •本设备重约 26.5 千克。为避免人身伤害，本设备必须至少由两个人搬运。放下设备时注意不要夹伤手指。 •如果使用低位纸盒 ( 属于选配件，需用户自行购买 )，请将其与设备分开搬运。 提示 • 请在设备四周预留下图所示的最小空隙。 400 ࡹ 100 ࡹ 100 ࡹ 250 ࡹ • 国家不同，纸箱内的组件可能不同。 • Brother 建议您保存原包装。 • 如果出于任何原因必须装运本设备，请小心地将设备装回原包装，以免运输途中造成损坏。 承运人应该为设 备充分投保。 关于如何重新包装设备，请参见使用说明书 ( 高级功能 ) 中的包装和运输设备。 • 网络接口电缆不属于标配附件。 如需使用，请单独购买。 • 为确保安全操作，必须使用随机附带的电源插头并插入通过电线正确接地的标准电源插座。 否则可能会造成 触电危险或产生过量电子噪声辐射。 USB 接口电缆 Brother 建议您使用长度不超过 2 米的 USB 2.0 (A/B 型 ) 接口电缆。 网络接口电缆 请为 10BASE-T 或 100BASE-TX 快速以太网选用直通 5 类 ( 或超 5 类 ) 双绞电缆。 2 2 移去设备上的包装材料 d 握住硒鼓单元 a 的绿色把手，拉出硒鼓单元， 直到拉不动为止。 e 朝设备前方轻轻拉动橙色包装材料，将其取 出。 f 取出四个橙色包装件。 g h 将硒鼓单元紧紧地推回设备。 重要事项 切勿插入交流电源线。 a b c 移去设备上的固定胶带。 打开多功能纸盒 a，从多功能纸盒支撑板中取 出塑料薄膜 b，然后合上多功能纸盒。 按下前盖释放按钮，打开前盖， 然后移去硅胶 包装 a。 注意 CAUTIO 请勿食用硅胶包装，请立即丢弃。 合上设备前盖。 3 3 将纸张装入纸盒 a 将纸盒从设备中完全拉出。 b 按住绿色纸张导块释放杆 a，同时滑动纸张导 块，调整至所用纸张的尺寸。 确保导块紧紧地 嵌入槽中。 d 将纸张装入纸盒，并确保： 纸张位于最大纸张容量标记 (bbb) a 以下。 纸盒过满将导致卡纸。 纸张打印面必须朝下。 纸张导块触碰到纸张两侧，以便正常进纸。 e 将纸盒紧紧地装回设备。确保其已完全装入设 备中。 如需获取有关推荐纸张的详细信息，请参见 使用说明书 ( 基本功能 ) 中的推荐的纸张和打 印介质。 c 4 充分展开堆叠的纸张，以避免卡纸和进纸错 误。 4 a b 连接电源线和电话线 将交流电源线连接到设备上，然后将其插头插 入电源插座。 撕下贴在设备电源开关上的标签，然后打开设 备的电源开关。 重要事项 必须将电话线插入设备上标有 LINE 字样的插口。 警告 本设备必须配有接地插头。 由于设备通过电源插座接地，当连接电话线时，确保 设备已连接了电源线，因此可防止电话网络上的潜在 危险。同样，当您要移动设备时，也应先断开电话线 然后再断开电源线以保护您的人身安全。 提示 如果 Brother 设备和一部外接电话共用一条电话 线路，请按下图所示进行连接。 连接外接电话前，请先移除设备上标有 EXT. 字样 的插口的保护帽 a。 1 c 连接电话线。将电话线的一端插入设备上标有 LINE 字样的插口，另一端插入墙上电话插座 中。 2 1 1 分机电话 2 外接电话 5 5 提示 如果 Brother 设备和一部外接电话应答设备共用 一条电话线路，请按下图所示进行连接。 连接外接电话应答设备前，请先移除设备上标有 EXT. 字样的插口的保护帽 a。 a b 选择语言 ( 如有需要 ) 按功能键，然后按数字键 0、 0。 按 a 或 b 键选择所需语言。 按 OK 键。 c 1 如果您有外接应答设备，请将接收模式设置 为外接应答设备。 请参见第 7 页上的选择接 收模式 。更多详细信息，请参见使用说明书 ( 基本功能 ) 中的连接外接应答设备。 6 按停止 / 退出键。 6 选择接收模式 接收模式 出厂默认情况下，设备为 “传真”接收模式，设备将自动接收所有发送到设备上的传真。另外，本设备有以下四 种接收模式。 设置后屏幕显示 传真自动 传真 / 电话 出厂振铃次数 振铃：2 次， 传真检测：开。 振铃：2 次， 时间：30 秒。 传真手动 外接应答设备 模式 功能 传真自动 传真 / 电话 使用说明 出厂设置电话振铃 2 次 (0-10 次可调，请参见使用说明书 ( 基本功能 ) 上 将对方每个呼叫判断 的振铃次数 )。电话振铃 2 次后自动发出传真接收信号； 为传真 , 并发出传真 信号。但在振铃次数 建议：如果设备上外接了电话机，需要经常接听电话时 , 可将振铃次数设 内可以接听电话。 置为 4 至 6 次。 在振铃次数内可以通过外接电话机进行通话。 1 出厂设置电话振铃次数 2 次 (0-10 次可调，请参见使用说明书 ( 基本功能 ) 上的振铃次数 )， F/T 振铃 ( 快速双振铃 ) 时间 30 秒 (20、 30、 40、 70 秒 可调，请参见使用说明书 ( 基本功能 ) 上的 F/T 振铃时间 ( 仅适用于传真 / 将自动判断对方是电 电话模式 )) 。 话或传真呼叫。非传 电话振铃 2 次后根据来电信号 : 真呼叫时将发出快速 双振铃通知您接听电 1) 为传真呼叫时，自动接收传真； 话。 2) 为电话呼叫时，发出快速双振铃等待你接听电话。 提示：如果设备上外接了电话机，请将振铃次数设置为 4 至 6 次，以便可 接听电话。 1 设备不判断对方每个 接听电话。如对方是传真呼叫，请按启用黑白或启用彩色键接收传真 ( 简 呼叫 , 仅作为普通电 易模式下 )。 传真手动 话铃声 , 需您接听后 处理。 提示：如果设备上外接了电话机，可接听电话。 1 外接应答设备自动应 如果已将应答设备连接到设备上，请使用此模式。外接应答设备的设置仅 答每次呼叫。如为语 对外接应答设备起作用。 外接应答设备 音信息，则将其存储 在 TAD 中；如为传真 注意：在此设置中振铃次数和 F/T 振铃时间在此模式下无效。 信息，则打印出传真。 1 通话后对方需要发传真时或者对方是传真呼叫时，请按设备上的启用黑白或启用彩色键即可 ( 简易模式下 ) 或在外接电话机上按 l 5 1 ( 需 激活远程代码，请参见使用说明书 ( 基本功能 ) 上的使用远程代码 ) 即可。 若要设置接收模式，请遵循以下指示： a b c 按功能键，然后按数字键 0、 1。 按 a 或 b 键选择接收模式。 按 OK 键。 按停止 / 退出键。 更多详细信息，请参见使用说明书 ( 基本功 能 ) 中的接收传真。 7 7 设置液晶显示屏对比度 ( 如有需要 ) d 02. 日期 & 时间 2011/03/XX 若您很难看清液晶显示屏上的显示，请尝试更改对比 度设置。 a b 日期 :25 输入并按 OK 键 按功能键，然后按数字键 1、 6。 ( 例如：输入 2、 5 即表示 25 日。 ) 按 c 键增强对比度。 e -或按 d 键降低对比度。 按停止 / 退出键。 8 时间 :15:25 设置日期和时间 按功能键，然后按数字键 0、 2、 1。 使用拨号盘输入年份的最后两位数字，然后按 OK 键。 02. 日期 & 时间 年份 :2011 输入并按 OK 键 ( 例如：输入 1、 1 表示 2011。 ) c 使用拨号盘输入月份的两位数字，然后按 OK 键。 02. 日期 & 时间 2011/XX/XX 月份 :03 输入并按 OK 键 ( 例如：输入 0、 3 表示 3 月。 ) 8 输入并按 OK 键 ( 例如：输入 1、 5、 2、 5 表示下午 3:25。 ) 本设备可显示时间。如果您设置了本机标识，日期和 时间将打印在您发送的每份传真上。 a b 使用拨号盘输入 24 小时制的时间，然后按 OK 键。 02. 日期 & 时间 2011/03/25 按 OK 键。 c 使用拨号盘输入日期的两位数字，然后按 OK 键。 f 按停止 / 退出键。 9 输入个人信息 ( 本机标识 ) 设备显示日期和时间，如果设置了本机标识，日期和 时间将添加到您发送的每份传真上。 a b 按功能键，然后按数字键 0、 3。 使用拨号盘输入您的传真号码 ( 最多 20 个数字 )， 然后按 OK 键。 按 键 一次 两次 三次 四次 五次 六次 2 a b c A B C 2 a b 3 d e f D E F 3 d e 4 g h i G H I 4 g h 5 j k l J K L 5 j k 6 m n o M N O 6 m n 7 p q r s P Q R S 7 8 t u v T U V 8 t u 9 w x y z W X Y Z 9 更多详细信息，请参见使用说明书 ( 基本功 03. 本机标识 能 ) 中的输入文本。 e 传真：_ 输入并按 OK 键 c 使用拨号盘输入您的电话号码 ( 最多 20 个数字 )， 然后按 OK 键。 如果电话号码与传真号码相 同，请再次输入同一号码。 03. 本机标识 传真：XXXXXXXXXXX 电话：_ 输入并按 OK 键 d 使用拨号盘输入您的名称 ( 最多 10 个中文字符 或 20 个字母数字字符 )，然后按 OK 键。 七次 八次 九次 按停止 / 退出键。 提示 如果您需要修改输错的字母，请按停止 / 退出键， 然后返回步骤 a。 10 传真传输报告 您的 Brother 设备具有传输验证报告功能，可用作发 送传真的确认。 该报告中列明接收方的名称或传真号 码、传真的发送日期和时间、发送持续时间、发送页 数及发送是否成功。 如果您想使用传真传输报告功 能，请参见使用说明书 ( 高级功能 ) 中的打印报告。 名称： 输入并按 OK 键 提示 • 本设备支持中文和字母输入，字母输入模式与 中文输入模式的切换可按 a 键，当前的输入模 式显示在液晶显示屏的右下角，简体中文以拼 音方式输入。 • 请参见以下图表输入名称。 • 如果您需要重复输入同一按键上的字符，请按 c 键向右移动光标。 • 如果您需要修改输错的字母，请按 d 或 c 键将 光标移到错误字符处，然后按清除键。 9 11 设置音频或脉冲拨号模式 本设备的初始设置为音频拨号模式。如果您使用的是 脉冲拨号服务 ( 循环 )，则需要更改拨号模式。 a b 按功能键，然后按数字键 0、 4。 按 a 或 b 键选择脉冲 ( 或音频 )。 按 OK 键。 c a b 按功能键，然后按数字键 0、 6。 使用拨号盘输入前缀号码 ( 最多 5 位数字 )，然 后按 OK 键。 提示 设置电话线的兼容性 若要将本设备连接至 VoIP 服务 ( 通过因特网 )，您需 要更改兼容性设置。 提示 如果您正在使用的是模拟电话线，则可以跳过此 步骤。 按功能键，然后按数字键 2、 0、 1。 按 a 或 b 键选择基本 ( 对于 VoIP)。 按 OK 键。 c 拨号前缀设置可自动在每个拨叫传真号码前加拨预设 号码。 例如，如果电话系统要求加拨 9 才能拨叫外线 号码，则您设置拨号前缀后，设备将自动在要发送的 传真接收方号码前加拨 9。 按停止 / 退出键。 12 a b 13 拨号前缀 按停止 / 退出键。 • 可以使用数字 0 至 9、 #、 l 和 !。 ( 按免提拨号键即可显示 "!"。 ) • ! 不可与其他任何数字或字符组合使用。 • 如果电话系统要求瞬间挂机，请按免提拨号键 输入呼叫断开的时间。 • 如果脉冲拨号模式开启，则 # 和 l 不可用。 c 按停止 / 退出键。 14 设置时区 可以根据您所在位置设置设备上的时区 ( 标准时间而 不是夏令时间 )。 例如，美国和加拿大东部时间的所在时区为 UTC-05:00。 a b 按功能键，然后按数字键 0、 2、 2。 按 a 或 b 键选择时区。 按 OK 键。 c 10 按停止 / 退出键。 15 选择连接类型 这些安装说明适用于 Windows® 2000 专业版、Windows® XP 家庭版 /Windows® XP 专业版、Windows® XP 专业 版 x64 版本、 Windows Vista®、 Windows® 7 和 Mac OSX ( 版本 10.4.11、 10.5.x 和 10.6.x)。 提示 对于 Windows Server® 2003/2003 x64 版本 /2008/2008 R2，请登录 http://solutions.brother.com/ 网站访问与 您的型号对应的页面。 提示 您可以从 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/ 下载最新的设备驱 动程序和实用程序。 11 Macintosh 有线网络 Windows® 用户，请转到第 16 页 Macintosh 用户，请转到第 18 页 Windows® 有线网络 Macintosh USB Windows® 用户，请转到第 12 页 Macintosh 用户，请转到第 14 页 Windows® USB 接口电缆 Windows® USB USB 接口电缆用户 (Windows® 2000 专业版 /XP/XP 专业版 x64 版本 / Windows Vista®/Windows® 7) 16 a 安装前的准备 确保您的计算机已开启，并且您以管理员身份 登录。 17 a 重要事项 • 关闭正在运行的所有程序。 • 屏幕显示可能会因操作系统的不同而有所不同。 提示 • 随机安装光盘中包含 Presto! PageManager。该 软件支持 Windows® 2000、Windows® XP、XP 专业版 x64 版本、 Windows Vista® 和 Windows® 7。安装 MFL-Pro Suite 前，请更新 至最新的 Windows® Service Pack。 安装 MFL-Pro Suite 将随机安装光盘插入 CD-ROM 光驱中。出现型 号名称选择屏幕时，选择您的设备型号名称； 出现语言选择屏幕时，选择所需语言。 提示 如果 Brother 安装屏幕未自动出现，请转到我的 电脑 ( 计算机 )，双击 CD-ROM 图标，然后双击 start.exe。 b 点击初始安装，然后点击安装 MFL-Pro Suite。 c 如果您接受许可证协议，请点击是。 • 如果在程序安装前，若将 USB 接口电缆连接了 电脑后，屏幕上会自动出现 “找到新的硬件向 导”。请取消屏幕上的向导页面。 提示 • 如果无法自动继续安装，请弹出然后再插入随 机光盘或双击根目录文件夹中的 start.exe 程 序，以重新打开主菜单，然后从步骤 b 继续安 装 MFL-Pro Suite。 • 对于 Windows Vista® 和 Windows® 7 用户，当 出现用户帐户控制屏幕时，请点击允许或是。 • 如果您想安装 PS 驱动程序 (BR-Script3 打印机 驱动程序 )，请选择自定义安装，然后遵循屏幕 提示进行安装。 d 12 遵循屏幕上的说明进行操作，直到出现以下屏 幕： Windows® USB e 将 USB 接口电缆一端插入设备上标有 标 记的 USB 接口上，然后将另一端插入到计算 机。 f 打开设备电源开关，然后遵循屏幕提示完成安 装。 安装过程中切勿取消任何屏幕。完成安装可能需 要几秒钟。 提示 • 如果在软件安装过程中出现错误信息，请运行 位于开始 / 所有程序 /Brother/MFC-XXXX (MFC-XXXX 为您的型号名称 ) 中的安装诊断。 完成 安装完成。 提示 • 根据您的安全设置，使用本设备或其软件时， 可能会显示 Windows 安全或杀毒软件窗口。请 允许此窗口继续。 • XML Paper Specification (XML 纸张规格 ) 打 印机驱动程序 对于 Windows Vista® 和 Windows® 7 用户，从使 用 XML Paper Specification (XML 纸张规格 ) 文档 的应用程序进行打印时， XML Paper Specification (XML 纸张规格 ) 打印机驱动程序 是最适用的驱动程序。请登录 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/ 下载最新的驱动程 序。 13 Macintosh USB • 对于 Windows Vista® 和 Windows® 7 用户，出 现 Windows 安全屏幕时，请勾选此复选框， 然后点击安装以正确完成安装。 Windows® 重要事项 USB Macintosh USB 接口电缆用户 (Mac OS X 10.4.11 - 10.6.x) 16 a 17 安装前的准备 确保设备电源已打开，且 Macintosh 已开启。 必须以管理员身份登录。 重要事项 a b 安装 MFL-Pro Suite 将随机安装光盘插入 CD-ROM 光驱中。 双击 Start Here OSX 图标，并遵循屏幕提示 进行操作。 对于 Mac OS X 10.4.10 用户，请更新至 Mac OS X 10.4.11 - 10.6.x。 ( 如需获取有关 Mac OS X 的最新驱动程序和相关信息，请访问 http://solutions.brother.com/。 ) 提示 如果您想安装 PS 驱动程序 (BR-Script3 打印机驱 动程序 )，请转到 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/，在型号页面上点击 软件下载，并浏览常见问题解答 (FAQ) 以获取设 置说明。 b 将 USB 接口电缆一端插入设备上标有 提示 完成安装可能需要几分钟。 c 遵循屏幕上的说明进行操作，直到出现以下屏 幕。 从列表中选择设备，然后点击确定。 d 出现以下屏幕时，点击下一步。 标 记的 USB 接口上，然后将另一端插入到 Macintosh。 c 确保本设备的电源开关已打开。 MFL-Pro Suite 安装完成。 转到第 15 页上的步骤 18。 14 USB 18 Macintosh 下载并安装 Presto! PageManager 安装 Presto! PageManager 后， OCR 功能将添加到 Brother ControlCenter2 中。通过 Presto! PageManager， 您可以轻松地扫描、共享和管理您的照片和文档。 a 在 Brother 技术支持屏幕中，点击 Presto! PageManager，然后遵循屏幕提示进 行操作。 Macintosh 15 Windows® 安装完成。 USB 完成 Windows® 有线网络 有线网络接口电缆用户 (Windows® 2000 专业版 /XP/XP 专业版 x64 版本 / Windows Vista®/Windows® 7) 16 a 安装前的准备 确保您的计算机已开启，并且您以管理员身份 登录。 17 a 重要事项 • 关闭正在运行的所有程序。 • 屏幕显示可能会因操作系统的不同而有所不同。 提示 • 随机安装光盘中包含 Presto! PageManager。该 软件支持 Windows® 2000、Windows® XP、XP 专业版 x64 版本、 Windows Vista® 和 Windows® 7。安装 MFL-Pro Suite 前，请更新 至最新的 Windows® Service Pack。 安装 MFL-Pro Suite 将随机安装光盘插入 CD-ROM 光驱中。出现型 号名称选择屏幕时，选择您的设备型号名称； 出现语言选择屏幕时，选择所需语言。 提示 如果 Brother 安装屏幕未自动出现，请转到我的 电脑 ( 计算机 )，双击 CD-ROM 图标，然后双击 start.exe。 b 点击初始安装，然后点击安装 MFL-Pro Suite。 c 如果您接受许可证协议，请点击是。 • 安装过程中，请禁用所有个人防火墙软件 (Windows® 防火墙除外 )、反间谍软件或防病毒 应用程序。 b 移除标有 标记的网络接口上的保护帽。 提示 • 如果无法自动继续安装，请弹出然后再插入随 机光盘或双击根目录文件夹中的 start.exe 程 序，以重新打开主菜单，然后从步骤 b 继续安 装 MFL-Pro Suite。 • 对于 Windows Vista® 和 Windows® 7 用户，当 出现用户帐户控制屏幕时，请点击允许或是。 16 c 将网络接口电缆一端连接到网络接口上，然后 将另一端连接到集线器的闲置端口。 d 确保本设备的电源开关已打开。 • 如果您想安装 PS 驱动程序 (BR-Script3 打印机 驱动程序 )，请选择自定义安装，然后遵循屏幕 提示进行安装。 Windows® 有线网络 d 出现检测到防火墙 / 防病毒软件屏幕时，选择更改 防火墙端口设置以连接网络和继续安装 ( 推荐 )， 然后点击下一步。 ( 不适用于 Windows® 2000 用户 ) 18 在其他计算机上安装 MFL-Pro Suite ( 如有需要 ) 如果网络上有多台计算机需要使用本设备，请在各台 计算机上安装 MFL-Pro Suite。 转到第 16 页上的步骤 17。 完成 如果您使用的并非 Windows® 防火墙，请参见 软件使用说明书以获取关于如何添加以下网络 端口的信息。 对于网络扫描，请添加 UDP 端口 54925。 对于网络 PC-Fax 接收，请添加 UDP 端口 54926。 如果仍然存在网络连接问题，请添加 UDP 端口 137。 e 遵循屏幕提示完成安装。 重要事项 安装过程中切勿取消任何屏幕。完成安装可能需 要几秒钟。 提示 • 您可以通过打印网络配置列表查看设备的 IP 地 址和节点名称。请参见第 20 页上的打印网络配 置列表。 • 根据您的安全设置，使用本设备或其软件时， 可能会显示 Windows 安全或杀毒软件窗口。 请 允许此窗口继续。 • XML Paper Specification (XML 纸张规格 ) 打 印机驱动程序 对于 Windows Vista® 和 Windows® 7 用户，从使 用 XML Paper Specification (XML 纸张规格 ) 文档 的应用程序进行打印时， XML Paper Specification (XML 纸张规格 ) 打印机驱动程序 是最适用的驱动程序。请登录 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/ 下载最新的驱动程 序。 17 Macintosh • 如果在软件安装过程中出现错误信息，请运行 位于开始 / 所有程序 /Brother/MFC-XXXX LAN (MFC-XXXX 为您的型号名称 ) 中的安装诊断。 • 如果本设备使用的是指定 IP 地址，则必须使用 设备上的操作面板将引导方式设置为静态。更 多详细信息，请参见网络使用说明书中的网络 菜单。 有线网络 • 对于 Windows Vista® 和 Windows® 7 用户，出 现 Windows 安全屏幕时，请勾选此复选框， 然后点击安装以正确完成安装。 提示 Windows® • 如果在网络中找不到您的设备，请遵循屏幕提 示确认您的设置。 安装完成。 Macintosh 有线网络 有线网络接口电缆用户 (Mac OS X 10.4.11 - 10.6.x) 16 a 安装前的准备 确保设备电源已打开，且 Macintosh 已开启。 必须以管理员身份登录。 重要事项 17 a b 安装 MFL-Pro Suite 将随机安装光盘插入 CD-ROM 光驱中。 双击 Start Here OSX 图标，并遵循屏幕提示进 行操作。 对于 Mac OS X 10.4.10 用户，请更新至 Mac OS X 10.4.11 - 10.6.x。 ( 如需获取有关 Mac OS X 的最新驱动程序和相关信息，请访问 http://solutions.brother.com/。 ) 提示 如果您想安装 PS 驱动程序 (BR-Script3 打印机驱 动程序 )，请转到 Brother Solutions Center (Brother 解决方案中心 ) 网站 http://solutions.brother.com/，在型号页面上点击 软件下载，并浏览常见问题解答 (FAQ) 以获取设 置说明。 b 移除标有 标记的网络接口上的保护帽。 提示 完成安装可能需要几分钟。 c 遵循屏幕上的说明进行操作，直到出现以下屏 幕。 从列表中选择设备，然后点击确定。 提示 18 c 将网络接口电缆一端连接到网络接口上，然后 将另一端连接到集线器的闲置端口。 d 确保本设备的电源开关已打开。 如果在网络中找不到您的设备，请确认您的网络 设置。请参见第 18 页上的安装前的准备。 Macintosh 有线网络 提示 • 您可以通过打印网络配置列表查看设备的 MAC 地址 ( 以太网地址 ) 和 IP 地址。请参见第 20 页 上的打印网络配置列表。 • 出现以下屏幕时，点击好。 在显示名称栏中为您的 Macintosh 输入最多 15 个字符的名称，然后点击确定。请转到 d。 • 如果您想使用本设备上的扫描键进行网络扫描， 则必须勾选用设备上的 “扫描到”功能注册您 的计算机复选框。 • 按 ( 扫描 ) 键并选择扫描选项时，设备的 液晶显示屏上将显示您输入的名称。 ( 更多详细 信息，请参见软件使用说明书中的网络扫描。 ) 出现以下屏幕时，点击下一步。 安装 Presto! PageManager 后， OCR 功能将添加到 Brother ControlCenter2 中。通过 Presto! PageManager， 您可以轻松地扫描、共享和管理您的照片和文档。 a 在 Brother 技术支持屏幕中，点击 Presto! PageManager，然后遵循屏幕提示进 行操作。 19 在其他计算机上安装 MFL-Pro Suite ( 如有需要 ) 如果网络上有多台计算机需要使用本设备，请在各台 计算机上安装 MFL-Pro Suite。 转到第 18 页上的步骤 17. 完成 提示 19 Macintosh 如果本设备使用的是指定 IP 地址，则必须使用设 备上的操作面板将引导方式设置为静态。 更多详 细信息，请参见网络使用说明书中的网络菜单。 有线网络 MFL-Pro Suite 安装完成。 转到第 19 页上的步骤 18. 安装完成。 Windows® d 18 下载并安装 Presto! PageManager 网络用户 网络基本管理 ( 网络浏览器 ) Brother 打印服务器配有网络服务器，您可以使用 HTTP ( 超文本传输协议 ) 监控服务器状态或更改其配 置的设置。 提示 • 默认用户名为 ‘admin’，默认密码为 ‘access’。 您可以使用网络浏览器更改此密码。 • Brother 建议 Windows® 用户使用 Microsoft® Internet Explorer® 6.0 ( 或更高版本 ) 或 Firefox 3.0 ( 或更高版本 )， Macintosh 用户使 用 Safari 3.0。 无论使用何种浏览器，请确保始 终启用 JavaScript 和 Cookie。若要使用网络浏 览器，您需先知道打印服务器的 IP 地址。网络 配置列表中列有打印服务器的 IP 地址。 a b 您可以打印网络配置列表以确认当前网络设置。 a b c 启动设备，并等待设备进入准备就绪状态。 按功能键，然后按数字键 6、 6。 按启用黑白或启用彩色键。 设备将打印当前网络设置。 d 按停止 / 退出键。 将网络设置恢复为出厂默认设置 若要将内部打印 / 扫描服务器的所有网络设置恢复至 出厂默认设置，请遵循下列步骤进行操作： 启动网络浏览器。 a 确保设备已停止运行，然后拔下设备上的所有 连接电缆 ( 电源线除外 )。 在浏览器地址栏中输入 http://machine_ip_address/ (machine_ip_address 为打印机的 IP 地址 或打印服务器名称 )。 例如：http://192.168.1.2/ b c d 按功能键，然后按数字键 7、 0。 请参见网络使用说明书中的网络基本管理。 20 打印网络配置列表 按数字键 1 选择重置。 按数字键 1 选择是。 设备将重启。重启完成后，请重新连接各电 缆。 其他信息 色彩校正 ( 如有需要 ) 色彩校准 各种色彩的输出浓度可能因设备所处环境 ( 如温度和 湿度 ) 的不同而有所不同。 色彩校准功能可以帮助您 改善色彩浓度。 提示 • 如果您使用直接打印功能或 BR-Script 打印机驱 动程序进行打印，您需要在操作面板上进行校 准。请参见第 21 页上的使用操作面板 。 • 当使用 Windows® 打印机驱动程序进行打印时， 如果使用校准数据和自动获取设备数据均设置 为开，则驱动程序将自动获取校准数据。详细 信息，请参见软件使用说明书中的高级选项卡。 • 如果您使用 Macintosh 打印机驱动程序进行打 印，则需要使用 Status Monitor ( 状态监控器 ) 进行校准。打开 Status Monitor ( 状态监控器 ) 后，从 Control ( 控制 ) 菜单中选择 Color Calibration ( 色彩校准 )。 详细信息，请 参见软件使用说明书中的状态监控器。 色彩配准 自动配准 可以自动调整各种色彩的打印位置。 a b c 按功能键，然后按数字键 4、 7。 按数字键 1 选择开始。 按停止 / 退出键。 若要手动调整每种色彩的打印位置，请参见 使用说明书 ( 基本功能 ) 中的手动配准。 Brother CreativeCenter 如果您正在使用 Windows®，只需双击桌面上的 Brother CreativeCenter 图标，即可免费获取该网站 上的各种创意和资源，以满足个人和专业需求，灵感 创意源源不断。 使用操作面板 a b 按功能键，然后按数字键 4、 6。 Mac 用户可以通过以下网址访问 Brother CreativeCenter 网站： http://www.brother.com/creativecenter/ 按 a 或 b 键选择校准。 按 OK 键。 c d 按数字键 1 选择是。 按停止 / 退出键。 可以将校准参数恢复为出厂默认设置。 a b 按功能键，然后按数字键 4、 6。 按 a 或 b 键选择重置。 按 OK 键。 c d 按数字键 1 选择是。 按停止 / 退出键。 21 选配件和耗材 更换耗材 ( 消耗品 ) 需要更换耗材时，操作面板的液晶显示屏上将显示相应的错误信息。如需获取有关本设备耗材的更多信息，请登 录 http://solutions.brother.com/ 网站或联系 Brother 呼叫中心。 标准墨粉盒 高容量墨粉盒 22 青色 TN-370C 品红色 TN-370M 黄色 TN-370Y 黑色 TN-370BK 青色 TN-375C 品红色 TN-375M 黄色 TN-375Y 黑色 TN-378BK 硒鼓单元 (DR-370CL) 转印带单元 (BU-300CL) 废粉仓 (WT-300CL) 商标 brother 标识是兄弟工业株式会社的注册商标。 brother 是兄弟工业株式会社的注册商标。 Microsoft、 Windows、 Windows Server、 Outlook 和 Internet Explorer 是微软公司在美国和 / 或其他国家的注册商标。 Windows Vista 是微软公司在美国和其他国家的注册商标或商标。 Apple、 Macintosh、 Safari 和 TrueType 是苹果公司在美国和其他国家的注册商标。 Brother 产品、相关文档和任何其他资料中出现的任何公司的任何品牌名称和产品名称都是其相应公司的商标或注册商标。 编辑及出版说明 本手册在兄弟工业株式会社监督下编辑出版，包含最新的产品说明与产品规格。 本手册内容及产品规格如有更改，恕不另行通知。 Brother 公司保留对包含在本手册中的产品规格和内容做出更改的权利，恕不另行通知。同时由于使用本手册包含的内容所造成的任何损坏 ( 包括后果 )，包括但不仅限于本出版物的排版及其他错误， Brother 公司将不承担任何责任。 版权与许可 ©2010 Brother Industries, Ltd. 本产品包括由以下公司研发的软件： ©1983-1998 太平洋软件有限公司 ©2010 Devicescape Software, Inc. 本产品包含由 ZUKEN ELMIC 公司研发的 "KASAGO TCP/IP" 软件。
