LD-56RSZ外置专线MODEM说明书

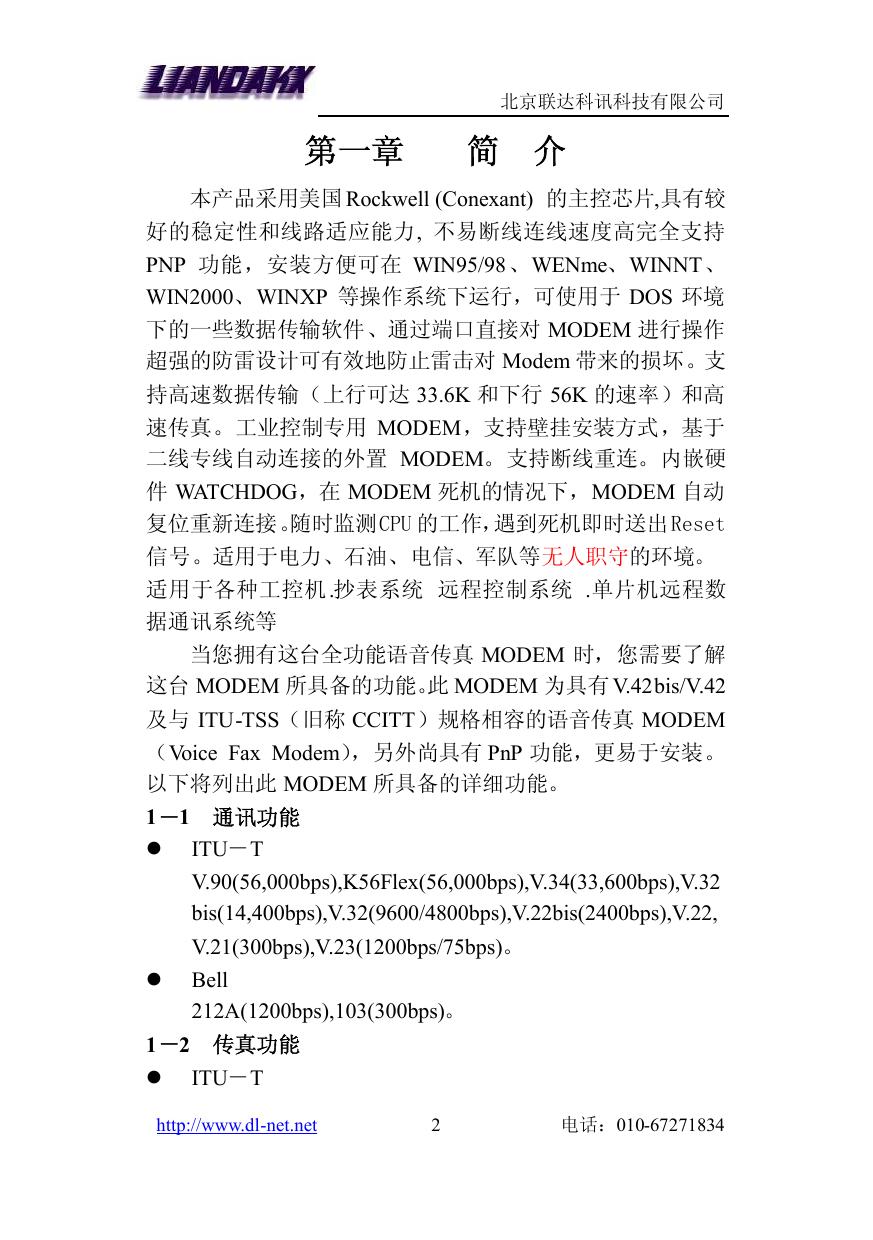

北京联达科讯科技有限公司 目 录 第一章 简介…………………………………………………2 1－1 1－2 通讯功能……………………………………2 传真功能……………………………………2 1－3 1－4 语音功能……………………………………2 数据纠错及数据压缩功能…………………2 1－5 防雷设施……………………………………3 1－6 1－7 线路方式……………………………………3 产品型号……………………………………3 1－8 性能参数表…………………………………3 第二章 MODEM 安装…………………………………………4 2－1 外置 232 接口 MODEM 的安装………………4 第三章 AT 指令说明……………………………………… 5 3－1 一般指令………………………………… 5 3－2 AT 指令…………………………………… 5 第四章 S 寄存器……………………………………………15 第五章 应用说明……………………………………………17 5－1 5－2 状态码的操作………………………………17 拨号的操作…………………………………21 5－3 预存参数设定………………………………24 第六章 MNP 及 V.42 的操作…………………………………25 6－1 何谓 MNP ……………………………………25 6－2 6－3 何谓 V.42 及 V.42bis………………………25 如何停用 MNP 及 V.42………………………26 6－4 6－5 如何启用 MNP 及 V.42………………………26 如何停用 V.42bis …………………………26 6－6 何谓流控（Flow Control）……………… 26 http://www.dl-net.net 1 电话：010-67271834 北京联达科讯科技有限公司 第一章 简 介 本产品采用美国 Rockwell (Conexant) 的主控芯片,具有较 好的稳定性和线路适应能力, 不易断线连线速度高完全支持 PNP 功能，安装方便可在 WIN95/98、WENme、WINNT、 WIN2000、WINXP 等操作系统下运行，可使用于 DOS 环境 下的一些数据传输软件、通过端口直接对 MODEM 进行操作 超强的防雷设计可有效地防止雷击对 Modem 带来的损坏。支 持高速数据传输（上行可达 33.6K 和下行 56K 的速率）和高 速传真。工业控制专用 MODEM，支持壁挂安装方式，基于 二线专线自动连接的外置 MODEM。支持断线重连。内嵌硬 件 WATCHDOG，在 MODEM 死机的情况下，MODEM 自动 复位重新连接。 随时监测CPU 的工作，遇到死机即时送出 Reset 信号。适用于电力、石油、电信、军队等无人职守的环境。 适用于各种工控机 .抄表系统 远程控制系统 .单片机远程数 据通讯系统等 当您拥有这台全功能语音传真 MODEM 时，您需要了解 这台 MODEM 所具备的功能。 此 MODEM 为具有 V.42bis/V.42 及与 ITU-TSS（旧称 CCITT）规格相容的语音传真 MODEM （Voice Fax Modem） ，另外尚具有 PnP 功能，更易于安装。 以下将列出此 MODEM 所具备的详细功能。 1－1 通讯功能 ITU－T V.90(56,000bps),K56Flex(56,000bps),V.34(33,600bps),V.32 bis(14,400bps),V.32(9600/4800bps),V.22bis(2400bps),V.22, V.21(300bps),V.23(1200bps/75bps)。 1－2 Bell 212A(1200bps),103(300bps)。 传真功能 ITU－T http://www.dl-net.net 2 电话：010-67271834 北京联达科讯科技有限公司 V.17(14,400bps),V.29(9600/7200/4800bps), V.27ter(4800/2400bps),V.21(300bps)。 EIA／TIA 578Class 1 and T.31 class 1.0 1－3 语音功能 个 人 语 音 信 箱 、 电 话 答 录 、 Speakerphone 、 AudioSpan(SAVD)， （DSVD） （选用）。 1－4 数据纠错及数据压缩功能 V.42 纠错协议，以 LAPM 协议为主，并提供与 MNP2－4 的 相容性。 V.42bis 四倍压缩技术，使用 BTLZ（British Telecom Lempel Ziv） 及配合 Dynamic String Dictionary,碰到数据越压越大的情 况时，就会自动放弃压缩。 MNP2－4 由 Microcom 所定义的纠错协议。 MNP5 二倍压缩技术，由 Microcom 所定义的数据压缩协议。 1－5 防雷设施 最新半导体防雷技术，可抗连续雷击。 1－6 线路方式 二线制拨号线、专线、自动拨号。 1－7 产品型号： 型号 最小输入 标称 备注 LD-E56RST DC5V DC5V TTL 串口 LD-E56RSTZ DC5V DC5V TTL 专线 LD-E56RSZ DC5V 或 12V LD-E56RS DC5V 或 12V DC5V 或 12V DC5V 或 12V RS232 嵌入式专线 modem RS232 嵌入式 modem http://www.dl-net.net 3 电话：010-67271834 北京联达科讯科技有限公司 LD-56RS AC9V AC9V 外置工业 modem LD-56RS-YS AC9V AC9V 语数同传 modem LD-56RSZ AC9V AC9V 专线 modem LD-56RSD DC12 DC 12V 直流 modem LD-56RSD-48 DC±36V DC±48V LD-5690 AC220V(或 DC48V) AC220V(或 DC48V) -48V 直流 modem 机架 modem LD-5690Z 1－8 专线机架 modem 性能参数表 性 能 标 准 参 数 特 征 调制方式 ITU .90/V.34vfc/V.34/V.32bis/V.32/ V.22bis 数据纠错 数据压缩 工作方式 终端机吞吐 量 总 位 元 停止位元 校验位元 流量控制 接口模式 指 令 组 MNP2-4&ITUV.42 MNP5&V.42BIS 异步 115200/57600/38400/19200/14400/ 9600bps 等 线路方式 线路输出阻 抗 工作环境温 度 工作环境湿 度 防雷措施 功 率 8、9、10、11 1、2bit 奇、偶、无 CTS/RTS、XON/XOFF 通用 RS-232 标准接口 标准 AT 指令集、MODEM 的工业 标准语言 拔号线、专线、自动拨号 说 明 和 HAYES 标准兼容 等 协 议 ， 并 与 BELL212A/ 103 兼容 数据传输更准确 数据传输量更大 适宜不同传输速率 配 9～9 接口线 二线制拨号、专线 、 自动拨号 600±5% Ω 可在不同区域环境条 件下使用 -20℃～80℃ ≤85% (不凝结 ) 最新半导体防雷 3W http://www.dl-net.net 可抗连续雷击 4 电话：010-67271834 北京联达科讯科技有限公司 电压范围 根据产品型号定制 专线哑模式设置 主叫： AT&L1&D5&K0S0=0 被叫：AT&L1&D5&K0S0=1 保存:AT&W 存储电话号码参考 AT&Z 相关指令（12 页） 自动拨号模式：AT&D5&I1&K0&W（关于设置方法，参考 21 页） 语数同传指令：(只使用于 LD-56RS-YS) 主叫： AT&FS0=0 AT-SMS=3 AT#VLS=6 ATD 被叫： AT&FS0=0 AT-SMS=3 AT#VLS=6 ATA 语数同传典型应用： 超级终端下输入： 发送端： at&f&w&w1s0=0 at-sms=3 at#vls=6 atd 电话号码 挂断： +++ 说明:3 个加号中不管任何位置都不可以有任何字符（包括回车及 空格） ，有 ok 之后输入下边指令 aths0=0&c1 atz at-sms=0 at&fx4&c1&d2e1 接收端： http://www.dl-net.net 5 电话：010-67271834 北京联达科讯科技有限公司 at&f&w&w1s0＝0 at-sms=3 at#vls=6 ata 挂断：同发送端 +++ aths0=0&c1 atz at-sms=0 at&fx4&c1&d2e1 调试注意事项，麦克的声音不可以太大，不然 modem 将麦克和数据同 时切断,过几秒才能继续通讯和语音 第二章 Modem 安装 2－1 外置 232 接口 MODEM 的安装 2 －1 －1 指示灯说明 在 MODEM 前面板上有 9 个指示灯，每个指示灯 含义如下： RD： Receive Data 的缩写。当 RD 灯闪烁时，表示 MODEM 正在传送数据给电脑或终端机。 SD： Transmit Data 的缩写。当 SD 灯闪烁时，表示电脑或 终端机正传送数据给 MODEM。 CD： Carrier Detect 的缩写。当 CD 灯亮时，表示 MODEM 已经连接。 OH： Off Hook 的缩写。当 MODEM 拨号时，OH 灯会亮着。 RI： RING 当 MODEM 处于自动应答时 RI 灯会亮 HS： Test Mode 的缩写。当 MODEM 处于 Test Mode 或侦测 TR： 到错误时 TS 灯会闪烁。 Data Terminal Ready 的缩写。当 TR 灯亮时，表示 MODEM 已经与终端机妥善连接。 MR： Modem Ready 的缩写。MODEM 开机后，MR 指示灯 一直亮着直到关机。 http://www.dl-net.net 6 电话：010-67271834 北京联达科讯科技有限公司 PW： 电源指示灯。 注：接通电源后，Modem 经过自检测后，只亮起 HS 和 MR 灯。 2 －1 －2 如何将 MODEM 与您的个人电脑及电话连接 安装时，请注意 MODEM 是否接近电话插座及电源插座， 而且必须注意您的电脑、MODEM、显示器相互的位置及 RS －232 连接线的长度，更重要的是 MODEM 的位置是否能够 让您轻易看到面板上的 LED 灯，以便能观察到 MODEM 的动 作。 ＜步骤 1＞ 将 RS－232 连接线一端 25PIN 的插头插入 MODEM 后面的 RS－232 插座，参考图 2－1。 ＜步骤 2＞ 将 RS－232 连接线另一端接头，与个人电脑或 终端机的 RS－232 串口相连接。 ＜步骤 3＞ 将电信局提供的电话线插入 MODEM 后面的 LINE 插座中。 ＜步骤 4＞ 如果您希望 MODEM 和电话机使用同一条电话 线路，请将内附的电话线一端插入 MODEM 后 面的 PHONE 插座中，另一端与电话机连接。 ＜步骤 5＞ 完成以上的连接，最后将电源变压器插入电源 插座及 MODEM 的电源插座。 第三章 AT 指令说明 本章将列出所有的指令及各指令的用途 ，让您能灵活运 用每个指令。 3－1 A／ 一般指令 重复执行上次指令，主要应用于重拨上次的电话号 码。 ＋＋＋ 跳离（Escape）指令，由数据模式跳到指令模式。 3－2 AT 指令 本指令由 AT 或 at 开头，在 AT 之后，字串将决定执行何 http://www.dl-net.net 7 电话：010-67271834 北京联达科讯科技有限公司 种指令。 ／ A 应答指令 A MODEM 收到 A 指令，立即摘机，进入应答状态 （Answer Mode） 。 ／ Bn 规定 MODEM 操作的协议（Protocol ） B0 在 1200bps 时使用 ITU－T V.22 协议。 在 300bps 时使用 ITU－T V.21 协议。 B1 在 1200bps 时使用 Bell 公司的 212A 协议。 在 300bps 时使用 Bell 公司的 103 协议。 D 呼叫，拨号指令 Dn n 表示 ASCⅡ数字 0－9，＊，＃及拨号附属字元： T 双音频式（DTMF）拨号。 P 脉冲拨号。 ， 拨号暂停，其时间长短由参 S8 决定。 ； 拨号后回到指令状态。 R 拨号呼叫后转为应答 MODEM，应用于呼叫无应答功 能（Originate Only）的 MODEM。 @ 拨号暂停，等待静音后再拨。 ！ 产生 FLASH（断机 0.5 秒） 。 W 令本机等待拨号音。 DS＝n (n=0..3)拨出预存四组电话号码的其中一组，以 n 来 指定何组号码。 En 回应指令 E0 在指令状态时，MODEM 不回应终端机所送出的字元。 E1 在指令状态时，MODEM 回应终端机所送出的字元（出 厂设置） 。 Hn 挂机或摘机 H0 挂机（On-Hook） 。 H1 摘机（Off-Hook） 。 In 产品类型码 http://www.dl-net.net 8 电话：010-67271834 北京联达科讯科技有限公司 I0 产品码。 I3 I4 产品版本码。 OEM 用。 I5 国别码。 音量调整指令 喇叭音量 Level 0，最低。 L1 喇叭音量 Level 1(出厂设置)。 L2 喇叭音量 Level 2。 L3 喇叭音量 Level 3，最高。 Mn 喇叭控制 M0 关闭喇叭。 M1 开启喇叭直到侦测到载波（出厂设置） 。 M2 喇叭始终被开启。 M3 拨号时及侦侧到载波后关闭喇叭。 Nn 自动模式启动或关闭 N0 MODEM 交谈时（Handshaking） ，当 S37＝1，设定不 执行 Fallback 的动作；若 S37＝0，则返回最近侦测到 的电脑速度。 N1 MODEM 交谈时（Handshaking） ，自动侦测对方的速 度。 On +++跳离数据模式后，可用此指令重新回到数据模式。 O0 回到数据模式。 O1 回到连线状态前先做重新交谈的动作，以达到最好的 连线方式。此指令只适用于载波在 2400bps 或以上速度 时。 Qn 选择状态码是否送回终端机 Q0 状态码送回终端机（出厂设置） 。 Q1 状态码不送回终端机。 Sn? 显示 S 寄存器的内容 例： ATS0？要求显示 S0 寄存器的内容。 Ln L0 http://www.dl-net.net 9 电话：010-67271834 北京联达科讯科技有限公司 Sn=V 改变寄存器的内容 例： Vn ATS0＝1 将 S0 寄存器的内容改为 1。 结果码类型的选择 V0 指令执行结果由数字表示。 V1 指令执行结果由英文字码表示（出厂设置） 。 Wn 选择连线信息显示方式 W0 Connect XXXX，此时 XXXX 为 DTE 的速度；如果 S95＝0，取消所有侦测及数据压缩的信息。 W1 连线时显示载波速率及数据压缩的信息。 W2 Connect XXXX，此时 XXXX 为 DCE 的速度。 Xn 选择状态码指令 X0 影响连线的状态码，从原Connect XXXX 变为Connect； 而忽略连线及拨号时不侦测拨号音（Dial Tone）及忙音 （Busy Tone） 。 X1 MODEM 不侦测拨号音及忙音。 X2 MODEM 侦测拨号音但不侦测忙音。 X3 MODEM 不侦测拨号音但侦测忙音。 X4 MODEM 侦侧拨号音及忙音（出厂设置）。 Yn 间号（Space）断线指令（非同步制） Y0 连线下，接收到 1.6 秒的间号(Space)，保持不断线（出 厂设置） 。 Y1 连线下，接收到 1.6 秒的间号（Space）,自动断线。 Zn 复位 Z0 MODEM 复位（Reset） ，重新读取预存第 0 组的设定参 数值。 Z1 MODEM 复位（Reset） ，重新读取预存第 1 组的设定参 数值。 &CnDCD 信号选择（RS－232C 第 8 脚位） &C0 DCD 保持在 ON 状态。 &C1 RS－232C 接口上 DCD 信号随线上状态而变（出厂 http://www.dl-net.net 10 电话：010-67271834 北京联达科讯科技有限公司 设置） 。 &Dn DTR 信号选择（RS－ 232C 第 20 脚位） DRT 信号的有无，取决于&D 及&Q： &D0 &D1 &D2 &Q0 2 3 无 &Q1 1 2 3 &Q2 3 3 3 &Q3 3 3 3 &Q4 1 2 3 &Q5 2 3 无 &Q6 2 3 无 &D3 4 4 3 3 4 4 4 备注： 1、MODEM 挂线并送出 OK 结果码。 2、若已在数据状态，则跳进指令状态并送出 OK 结果码。 3、挂线，送出 OK 结果码，且当 DTR 信号关掉时自动应答功 能（Auto Answer）将自动停用。 4、MODEM 复位。 5、出厂值&D2。 读取出厂时各参数的设定值 重新读取第 0 组的参数设定值（出厂设置） 。 &F1 重新读取第 1 组的参数设定值。 &Gn 防护音选择（Guard Tone ） &G0 无防护音送出（出厂设置） 。 &G2 1800 赫兹的防护音。 &In 拨号方式 &I0 禁止自动拨号或重拨模式。 &I1 自动拨出“&Z0”组存储的电话号码。 &I2 自动依次拨出“&Z0”、“&Z1”、“&Z2”、“&Z3” 组存储的电话号码。（若正常连接后断线，则MODEM 重新 依次循环拨出此四个号码） &Ln 线路方式 &Fn &F0 http://www.dl-net.net 11 电话：010-67271834 北京联达科讯科技有限公司 &L0 普通拨号方式。 &L1 &Kn 二线制专线方式。 选择流控 Flow Control 方式 &K0 停用流控（Flow Control） 。 &K3 &K4 启用 RTS／CTS 流控 Flow Control（出厂设置）。 启用 XON／XOFF 流控 Flow Control。 &K5 &K6 启用贯通的 XON／XOFF 流控 Flow Control。 启用 RTS／CTS 及 XON／XOFF 流控 Flow Control。 &Qn 连接模式 选择直接的异步模式连接。 自动选择 Hayes 异步模式连接。 MODEM 以纠错协议方式连接。 在自然模式下选择异步操作方式连接。 选择 RTS （Request to Send） /CTS(Clear to Send) 发送要求，要求送出数据的控制线。 发送许可，针对 RTS 而回答的信号线。 使 CTS（RS232C 第 4 脚位）跟随着 RTS（RS232C 第 5 脚位）信号变化（出厂设置）。 MODEM 不管 RTS 信号，CTS 一直保持在 ON 状态， 除非&K3 被选定。 选择 DSR（ Data Set Ready） DSR 信号永远 ON（出厂设置） 。 DSR 信号只在连线交谈（Handshaking）时 ON；在 MODEM 处于测试模式及停止的状态下 OFF。 查看 MODEM 目前的参数设定值及预存第 0 组及第 1 组参数设定值。 显示 MODEM 目前的参数设定值及预存参数设定 值。 查看目前连线情况。 将现行参数存入存储器 &Q0 &Q4 &Q5 &Q6 &Rn RTS CTS &R0 &R1 &Sn &S0 &S1 &Vn &V &V1 &Wn http://www.dl-net.net 12 电话：010-67271834 北京联达科讯科技有限公司 &W0 将现行参数存入第 0 组存储器。 将现行参数存入第 1 组存储器。 传送同步时钟来源选择 &X0 同步制操作，由 MODEM 提供传送同步时钟（出厂 设置） 。 &X1 同步制操作，由 MODEM 提供传送同步时钟。 &X2 同步制操作，由远方的 MODEM 提供传送同步时钟。 &Yn 启动或重新启动第 n 组设定参数值 &Y0 MODEM 开机或复位（Reset）时，将自动载入预存 第 0 组参数值（出厂设置） 。 &Y1 MODEM 开机或复位（Reset）时，将自动载入预存 第 1 组参数值。 &Zn 储存电话号码（共四组） &Zn n 值可以是 0－3。 例：AT&Z1=01052201605 则 MODEM 储存电话号码为 01052201605 屏幕出现：OK 若要拨此组电话，则执行 ATDS＝1（CR） 屏幕出现 01052201605 \An 选择 MNP Class 4 及 Class 5 Block 的大小 \A0 最大的 MNP Block 大小为 64 字元。 \A1 最大的 MNP Block 大小为 128 字元 BM （出厂设置）。 \A2 最大的 MNP Block 大小为 192 字元。 \A3 最大的 MNP Block 大小为 256 字元。 \Bn 发送间断信号 当非 MNP 连接期间， 送出 n/10 秒之间间断信号至远 方的 MODEM；若处于 MNP Mode，则送出 Link Attention PDU 至无方 MODEM（出厂设置值 n=3）。 \Kn 间断控制 当 Normal 或 MNP 模式时，从 DTE 收到间断信号： &W1 &Xn http://www.dl-net.net 13 电话：010-67271834 北京联达科讯科技有限公司 \K0,2,4 MODEM 不送出间断信号，进入指令模式。 \K1 \K3 清除缓存。 不清除缓存。 \K5 送出信号至远方 MODEM。 当一般模式（Normal Mode）时，从远方 MODEM 收到间断 信号： \K0,1 \K2,3 清除缓存。 不清除缓存。 \K4,5 MODEM 随着送出的数据送出一个间断信号。 当直接模式（Direct Mode）时，从 DTE 收到间断信号： \K0,2,4 MODEM 送出一个间断信号至远方的 MODEM，且 \K1,3,5 \Nn \N0 \N1 \N2 \N3 \N4 \N5 ％ Cn %C0 %C1 %C2 %C3 %En %E0 进入指示 Mode。 MODEM 送出一个间断信号至远方的 MODEM。 选择连线操作模式 一般模式(Normal Mode)，无纠错功能。 直接模式(Direct Mode)，无纠错功能。 信赖模式(Reliable Mode)。 自动信赖模式(Auto Reliable Mode)方式之下工作（出 厂设置） 。 Modem 固定 V.42&V.42bis 模式，若对方无此功能， 则无法连线。 Modem 固定 MNP 模式，若对方无此功能，则无法 连线。 启动／停用数据压缩 关闭数据压缩。 启动 MNP5 数据压缩。 启动 V.42bis 数据压缩。 启动 V.42bis 及 MNP5 数据压缩（出厂设置） 。 启动／停用 Auto-Retrain 或 Fallback/Fall Forward 停用 Auto-Retrain 功能。 http://www.dl-net.net 14 电话：010-67271834 北京联达科讯科技有限公司 %E1 启动 Auto-Retrain 功能。 %E2 启动 Auto-Retrain 和 Fallback/Fall forward 功能（出 厂设置） 。 ＋ MS 选择调制模式（Modulation ） +MS=,,,(max_rate> 例如： ＋MS＝56,1,300,56000 设定 Modem 从 56000bps 到 300bps 皆可连线。 +MS=11,1,2400,14400 设定 Modem 只从 14400bps 到 2400bps。 +MS=11,0,28800,28800 设定 Modem 固定为 28800bps，其 它速度无法连线。 Option Selected 0 Auto mode disabled 1 Auto mode enable(出厂设置) Mod 0 1 2 3 9 10 Modulation V.21 V.22 V.22bis V.23 V.32 V.2bis 11 V.34 12 V.90 56 K56flex 64 68 74 Bell 103 Bell 212 V.FC Data Rates(bps) 300 1200 2400,1200 1200 9600,4800 14400,1200,9600,7200,4800 33600,31200,28800,26400,24000,21600,19200, 16800,14400,12000,9600,7200,4800,2400 56000,54667,53333,52000,50667,49333,48000, 46667,45333,42667,41333,40000,38667,37333, 36000,34667,33333,32000,30667,29333,28000 56000,54000,52000,50000,48000,46000,44000, 42000,40000,38000,36000,34000,32000 300 1200 28800,26400,2400,21600,192000,168000，140400 http://www.dl-net.net 15 电话：010-67271834 北京联达科讯科技有限公司 － SMS 选择 AUIOSPAN／ DSVD 模式 －SMS＝x,y,z,t X Mode 0 数据（Data）模式 1 DSVD 模式（若无此功能 Modem 回应 ERROR） 2 AudioSpan 模式（若无此功能 Modem 回应 ERROR） 3 自动选择（DSVD/AudioSpan/Data） y: 最低数据传输速率 4800bps(仅对 AudioSpan 有用)。 z: 最高数据传输速率 14400bps(仅对 AudioSpan 有用)。 t: 固定为 0。 － SQS 选择 AudioSpan 的调制方式 －SQS＝x,y x Modulaiton Mode 0 V.61 1 ML144(14400bps Modem) 2 ML288(33600bps Modem) y Modulation Selection 关闭 开启 0 1 － SSE 开启／关闭 DSVD －SSE＝ n 0: 关闭 DSVD（出厂设置） 。 1： 开启 DSVD。 ＋ ES 开启同步存取模式 ＋ES＝6 或＋ES＝， ，8 或＋ES＝6， ，8 ＋ES＝6： 开启同步存取模式呼叫端。 ＋ES＝， ，8： 开启同步存取模式回答端。 ＋ES＝6， ，8 开启同步存取模式呼叫端及回答端。 注：不同型号的 Modem，AT 指令有所不同，使用时请您注意。 http://www.dl-net.net 16 电话：010-67271834 北京联达科讯科技有限公司 第四章 S 寄存器 MODEM 内有一系列的 S 寄存器，使用者可以通过 AT 指 令知道 S 寄存器的内容值（ATSn?） ，及改变寄存器的内容值 （ATSn=X） 。以下列出常用的寄存器并加以说明： S 寄存器 取值范围 出厂设定 说明 S0 0~255 0 不自动应答。例：ATS0＝1， 表示铃响一声后，MODEM 自 动回答。 S1 0~255 0 电话铃响次数。此寄存器记录 电话铃响的次数，当此寄存器 值大于 S0 设定值时，MODEM 会自动回答。 S2 0~255 43 跳离字符的设定。此寄存器的 值表示跳离字符，出厂设定值 43，指的是字符’＋ S3 0~127 13 回车码（Carriage Return） S4 0~127 10 换行码 S5 0~255 8 退格码 S6 2 2~255 秒 Blind 拨号等候时间 S7 5~255 秒 50 秒 此寄存器的作用在设定等待 对方 MODEM 送出载波的时 间。出厂设定值 50 秒，指 50 秒内如果没有收到对方 MDOEM 送 出 的 载 波 ， MODEM 将挂掉（Hang Up） S8 0~255 秒 2秒 拨逗号等待时间。例：TDT0， 3202617，则会先拨 0，2 秒后 继续拨 3202617。 S9 1~255 0.6 秒 载波侦测到反应时间 http://www.dl-net.net 17 电话：010-67271834 北京联达科讯科技有限公司 S10 1~255 1.4 秒 载波消失到挂线的延迟时间 S 寄存器 S11 S12 S14 S18 S21 S22 S23 S25 S26 取值范围 50~255 0~255 出厂设定 95 1秒 138 0秒 53 117 62 5 1 说明 DTMF 音时长 跳离信号的时长 S27 S28 S30 S31 S32 S33 S36 S37 S38 S39 S40 S41 S46 S48 S82 S91 S92 S95 0~255 秒 0~255 0~255 0~255 0~255 0~255 0~7 0~255 秒 0~15 0~15 0~255 9 0 0 194 17 19 7 0 20 秒 3 104 195 138 7 128 8 10 0 至 DTR 信号的延迟时间 RTS 信号至 CTS 信号的延迟 时间 计时器失效的时间 XON 码 XOFF 码 LAMP 失败的控制 希望的 DCE 速度 被迫挂线前的延迟时间 FlowControl Bit-Mapped Status General Bit-Mapped Status General Bit-Mapped Status 压缩控制。 V.42 交谈控制。 间断处理。 -10dbm(Modem 输出准位) -10dbm(Fax 输出准位) 扩充的结果码 第五章 http://www.dl-net.net 测试 Mode 的计时器。 应用说明 18 电话：010-67271834 北京联达科讯科技有限公司 本章将对 AT 指令以举例的方式加以详细解说，可以进一 步熟悉 AT 指令的应用。 5－1 状态码的操作 当您下指令或任何操作后，MODEM 都会在屏幕上显示 状态码，表示操作或下指令后 MODEM 接受或进行的状态。 使用者将由此状态码了解 MODEM 目前的状态，以下为一些 有关状态码操作的例子： 5 －1 －1 MODEM 不反应状态码 例：指令 ATQ1（CR） ，状态码：无说明：下达 Q1 指令 后，MODEM 会停止反应状态码，所以不必惊讶，屏幕未显 示任何讯息。此时再下达 Q0 指令，屏幕会出现“OK”信息， 并且 MODEM 又开始反应状态。 5 －1 －2 选择状态码形式 状态码分为英文字串及数字两种形式，可用“V”指令用 选择。 例：ATV0（CR） ，状态码：0 说明：下达“V0”指令后，状态码变为数字形式，原应 显示“OK”的状态码现为 0。下表为各状态码英文及数字的 对照： 数字码 0 1 2 3 4 英文字码 OK CONNECT RING NOCARRIER ERROR 数字码 5 英文字码 CONNECT1200 http://www.dl-net.net 功能 命令已下且已执行完成 以 150 或 300bps 的速度连线 侦测到振铃信号 载波消失或者未侦测到载波 指令错误；检查产品码及 ROM 内容 功能 以 12000bps 连线。（依 W 指 令决定 DTE 或 DCE 的速度） 19 电话：010-67271834 北京联达科讯科技有限公司 6 NODIALTONE 7 8 BUSY 忙线状态 NO ANSWER 9 10 11 12 13 14 15 16 17 18 19 22 24 CONNECT600 CONNECT2400 CONNECT4800 CONNECT9600 CONNECT7200 CONNECT12000 CONNECT14400 CONNECT19200 CONNECT38400 CONNECT57600 COONECT115200 CONNECT1200TX ／75RX CONNECT75TX/ 1200RX DELAYED 32 BLACKLISTED 33 35 40 44 FAX DATA CARRIER300 CARRIER 1200TX/75RX 英文字码 CARRIER 75TX/1200RX CARRIER 1200 23 数字码 45 46 http://www.dl-net.net 在摘机后，未侦测到拨号音 （Dial Tone） 在使用 D 命令的情形下，未 侦测出 5 秒的静音 连在 600bps 以 2400bps 连线 以 4800bps 连线 以 9600bps 连线 以 7200bps 连线 以 12000bps 连线 以 14400bps 连线 以 19200 bps 连线 以 38400 bps 连线 以 57600 bps 连线 以 115200 bps 连线 连在 V.23: 1200bps 送，75 bps 收 连在 V.23：75bps 送，1200bps 收 不能连，且由于各国禁拨的 规定，所拨的号码被视为 Delayed。 不能拨，所拨的号码被视为 Blacklisted。 载波速度 300bps 侦到载波（V.23） 功能 侦到载波（V.23） 载波速度 1200 bps 20 电话：010-67271834 北京联达科讯科技有限公司 47 48 49 50 51 52 53 54 55 56 57 58 59 61 62 63 64 66 67 69 76 77 78 79 80 84 91 150 数字码 151 152 CARRIER 2400 CARRIET 4800 CARRIET 7200 CARRIET 9600 CARRIET 12000 CARRIET 14400 CARRIET 16800 CARRIET 19200 CARRIET 21600 CARRIER24000 CARRIET 26400 CARRIET 28800 CONNECT 16800 COONECT 21600 CONNECT 24000 CONNECT 26400 CONNECT 28800 COMPRESSION ： CLASS5 COMPRESSION ： V.42bis COMPRESSION ： NONE PROTOCOL:NONE PROTOCOL:LAPM CARRIR 31200 CARRIER 33600 PROTOCOL:ALT CONNECT 33600 CONNECT 31200 CARRIER 32000 英文字码 CARRIER 34000 CARRIET 36000 http://www.dl-net.net 21 载波速度 2400 bps 载波速度 4800 bps 载波速度 7200 bps 载波速度 9600 bps 载波速度 12000 bps 载波速度 14400 bps 载波速度 16800 bps 载波速度 19200 bps 载波速度 21600 bps 载波速度 24000 bps 载波速度 26400 bps 载波速度 28800 bps 连线时使用的压缩协议为 MNP5 连线时使用的压缩协议为 V.42bis 连线时不使用任何协议 选择 Normal Mode 连线时使用 V.42 协议 载波速度 31200 bps 载波速度 33600 bps 连线时使用 MNP 协议 载波速度 32000 bps 功能 载波速度 34000 bps 载波速度 36000 bps 电话：010-67271834 北京联达科讯科技有限公司 153 154 155 156 157 158 159 160 161 162 165 166 167 168 169 170 171 172 173 174 175 176 177 CARRIET 38000 CARRIET 40000 CARRIET 42000 CARRIET 44000 CARRIET 46000 CARRIET 48000 CARRIET 50000 CARRIET 52000 CARRIET 54000 CARRIER 56000 CONNECT 32000 CONNECT 34000 CONNECT 36000 CONNECT 38000 CONNECT 40000 CONNECT 42000 CONNECT 44000 CONNECT 46000 CONNECT 48000 CONNECT 50000 CONNECT 52000 COONECT 54000 CONNECT 56000 载波速度 38000 bps 载波速度 40000 bps 载波速度 42000 bps 载波速度 44000 bps 载波速度 46000 bps 载波速度 48000 bps 载波速度 50000 bps 载波速度 52000 bps 载波速度 54000 bps 载波速度 56000 bps 以 32000 bps 连线 以 34000 bps 连线 以 36000 bps 连线 以 38000 bps 连线 以 40000 bps 连线 以 42000 bps 连线 以 44000 bps 连线 以 46000 bps 连线 以 48000 bps 连线 以 50000 bps 连线 以 52000 bps 连线 以 54000 bps 连线 以 56000 bps 连线 “ X”指令应用 影 响 连 线 的 状 态 码， 从 原 CONNECT XXXX 变 CONNECT 而忽略连线及拨号时不侦测 Dial Tone 及 Busy Tone。 5-1-3 X0 X1 X2 使 MODEM 拨号时不侦测 Dial Tone 及 Busy Tone。 使 MODEM 拨号时只侦测 Dial Tone 但不侦测 Busy Tone。 http://www.dl-net.net 22 电话：010-67271834 北京联达科讯科技有限公司 X3 使 MODEM 拨号时不侦测 Dial Tone 直接拨号，但拨 X4 完号会侦测 Busy Tone。 使 MODEM 拨号时侦测 Dial Tone 及 Busy Tone（出厂 设置） 。 5－2 拨号的操作 MODEM 处于指令模式（Command Mode）时，您可以使 用以下指令达到与远方的 MODEM 连线的目的。在连线前， 您可透过 MODEM 传回的状态码（Result Code） 来了解 MODEM 目前的状况。拨号时，MODEM 会侦测 Dial Tone 是 否存在：拨完号码后，如果线路忙碌，屏幕会显示 Busy 的状 态码。以下是拨号操作的一些例证： 5 －2 －1 双音频拨号（The Tone Dialing） 例：ATX4DT88888888（CR） 状态码 ：CONNECT XXXX，NO NOCARRIER 说 DIALTONE，BUSY， 明：当您下完上述指令时，接着按下 Enter 键，MOREM 会进行 Dial Tone 、Busy Tone 的侦测；并以双音频 方式（Tone）将 8888888 这个号码拨出。在远方的 MODEM 应答后，两 MODEM 将进行连线的交谈。 如果连线成功，屏幕会出现 CONNECT XXXX 的 状态码；如果连线失败，会出现 NO CARRIER 状 态码。 5－2－2 自动拨号(需将串口调试软件的串口速率设成设备一 致的速率，否则通讯会有错误，只适合我公司具有自动拨号 MODEM) 上电拨号：拨号方式的一种，MODEM 上电后自动连接。 1、 上电10 秒后自动拨出AT&Z0 中所存储的电话号码。 命令为： 呼叫方：AT&I1&d5S0=0&W&W1 应答方：AT&D5S0=1&W&W1 http://www.dl-net.net 23 电话：010-67271834 北京联达科讯科技有限公司 2、 上电10 秒后自动依次循环拨出AT&Z0、AT&Z1、AT&Z2、 AT&Z3 中所存储的电话号码。 命令为： 呼叫方：AT&I2&d5S0=0&W&W1 应答方：AT&D5S0=1&W&W1 5－2－3 自动重新拨号 Modem 正常连接以后，若断线后则自动拨出上次所呼出的号 码。 命令为：AT&I3 5－2－4 专线连接(需将串口调试软件的串口速率设成设备一 致的速率，否则通讯会有错误，只适合我公司具有专线MODEM) 用于特殊行业数据传输方面，出厂设置为普通工作模式。 专线设置： 呼叫方：AT&L1&D5S0=0&W&W1 应答方：AT&L1&D5S0=1&W&W1 5－2－5 哑模式连接(只有专线或自动拨号modem支持) 通过哑模式(Dumb Mode)转换开关（此Ｍodem是通过AT指令进 入），您可以关闭其命令识别和结果码显示功能。这样将Modem 设置为“非智能方式”，亦称为Modem 的哑方式。（输入 AT&D5&W，指示灯面板的DR 指示灯会亮）本Modem 具有此功 能，通过AT指令来实现，具体操作步骤如下： 1、将Modem 连接到PC 或终端上，设置您应用所需的AT 指令。 （如自动应答或自动拨号） 2、使用AT&D5&W&W1 命令将AT 指令保存到EEPROM 芯片中， 使其设置在Modem 上电后可调出所设置的AT 指令集方案。 3、如取消哑模式，开机10秒内输入AT&D0&W&W1(或AT&F&W&W1) 即可恢复。 5 －2 －6 W 拨号指令 例：ATX4DT0W88888888（CR） http://www.dl-net.net 24 电话：010-67271834 北京联达科讯科技有限公司 状态码：CONNECT XXXX，NO DIALTONE，BUSY，NO 说 CARRIER 明：当您下完上述指令，接着按下 Enter 键，MODEM 会 进行 Dial Tone 、Busy Tone 的侦测，然后拨“0”这 个号码后就到“W”指令，MODEM 会再次侦测 Dial Tone。如果侦测到 Dial Tone，MODEM 将继续拨完 “88888888” ，如遭否定， 屏幕将出现 NO CARRIER 的状态码。此指令适用于有内线的电话线路。 5 －2 －7 &Zn 指令及 Ds=n 指令 此两指令可相配合使用。 例：AT&Z=T88888888(CR)或 AT&Z0=T88888888(CR) 状态码：OK 第一组电话储存的位置。您可利用此指令储存您经常使用的 电话号码。 5 －2 －8 H 指令 此指令有如电话机中的挂断动作。 例： 指令性＋＋＋ 状态码：OK 指令 ATH（CR） 状态码：OK 说 明：以上指令可用于断线时。首先＋＋＋指令，屏幕会 出现 OK 的状态码，MODEM 此时由数据连线模式 进入指令模式，但并未断线，此时再下 ATH 的指令 以达到断线的目的。 5 －2 －9 A 指令 例：ATA（CR） 状态码：CONNECT XXXX， NO CARRIER 说 明：A 指令主要用于应答远方 MODEM 的电话（Phone Call）如果您的 MODEM S0 的值等于 0，而且又有 http://www.dl-net.net 25 电话：010-67271834 北京联达科讯科技有限公司 电话进来，屏幕会出现 RING 状态码，此时您必须使 5－3 用 A 指令来回答对方的电话。 预存参数设定 5 －3 －1 选用预存参数设定 例：ATZ 或 ATZ0 状态码：OK 说 明：MODEM 内存中有两组位置可供您储存指令的设定。 ATZ 指令用于将存于第一组位置的参数设定读出来 取代目前 MODEM 的设定；ATZ1 指令则读出存于第 二组位置的指令设定。 5 －3 －2 储存指令 例：AT&F&W（CR） 状态码：OK 说 明：此指令用于将出厂参数设定值存于 MODEM 内存中 的第一组位置。 例：AT&F&W1(CR) 状态码：OK 说 明：此指令用于将出厂参数设定值存于 MODEM 内存中 的第二组位置。 例：AT&C1&W（CR） 状态码：OK 说 明：此指令用于将&C1 的设定值存于 MODEM 内存中的 第一组位置。 5 －3 －3 察看参数设定 例：AT&V（CR） 状态码：OK 说 明：此指令可将 MODEM 的当前参数设定及预存的参数 设定值显示在屏幕上。 http://www.dl-net.net 26 电话：010-67271834 北京联达科讯科技有限公司 第六章 MNP 及 V.42 的操作 MNP 是 Microcom Networking Protocol 的缩写，MNP 的 功能是纠错及数据压缩。纠错是指：针对侦测出当两 MODEM 传输时，因线上的杂讯及讯号的衰减所引起的传输错误，而 通知对方重送数据。这种纠错的方式与 SDLC、HDLC 类似； 数据压缩的目的是 ：压缩后传输数据，以增加传输量 （Throughput） ，减少传输时间。 6－1 何谓 MNP MNP 可分为以下的种类（Classes） ： 各为 Class2、 Class3、 Class4 及 Class5。简单说明如下： MNP Class2：在异步且双工的连线上提供自动纠错的功能。 MNP Class3：电脑终端机与 MODEM 之间使用异步的方式 纠错，MODEM 与远方的 MODEM，则使用 SDLC 同＋步传输的方式，因同步传输可省略 起始位与停止位，故可提高传输量 （Throuhgput） 。 MNP Class4：在 MNP Class4 增加了两 MDEOM 可在交谈时， 确认传输帧的大小及提高传输量的功能。 MNP Class5：除了 Class4 的功能外，还增加了数据压缩功 6－2 能。数据压缩的比率最高可达 2 倍。 何谓 V.42 及.42bis V.42 是一种纠错协定，它的性能优于 MNP4。MNP4 与 V.42 传输时几乎完全一样都可达到无错的状态，但 V.42 的效 http://www.dl-net.net 27 电话：010-67271834 北京联达科讯科技有限公司 率要比 MNP4 高。V.42bis 执行时除了兼具 V.42 纠错功能，也 同样具有压缩数据量的功能，数据压缩后，数据量可变为原 来的 1／4，大大提高了传输率，但若是传送已压缩过的档案， 则 V.42bis 效率将会降低。 6－3 如何停用 MNP 及 V.42 MODEM 出厂时即设定在 MNP 及 V.42 的模式下，它会 自动做 Fallback 的功能，Fallback 的路径为 V.42bis V.42 MNP5 MNP4 None，如果您不想使用 MNP4 时， 就需停用 MNP，指令如下： AT\N0：设定 MODEM 在一般模式下，MODEM 仍可执行流 控（Flow Control） 。 AT\N1：设定 MODEM 在直接模式下，MODEM 此时无法执 行流控（Flow Control） ，DTE 与 DCE 的速度必须相同，传输 资料才不至于错误。 6－4 如何启用 MNP 及 V.42 如果您已停用 MNP 或 V.42 模式，如今您想启用 V.42 模式时，只需下 AT&F 即可。这时 MDOEM 会以 V.42bis V.42 MNP5 MNP4 None 的顺序进行协议的尝试。 6－5 如何停用 V.42bis 6－6 如果这时您希望停用 V.42bis，请使用％C0 指令。 何谓流控（Flow Control） 在 MODEM 中有一些缓冲的记忆体，可供处理 MNP、 V.42 或当 DTE 与 DCE 速度不一致时，作为调整数据传输之 用 。（ Flow Control ） 只 适 用 于 一 般 模 式 （ Normal Mode \N0）,NMP 及 V.42 模式（ \N2\N5 ）并不适用于直接模式 （Direct Mode\N1） 。 Flow Control 实际工作为当 DTE（电脑端）以较高速 度传输资料至 MDOEM（DCE）经由 MODEM 处理后传送至 远方的 MODEM，可能会因 DTE 速度太快而造成 DCE 来不 及传送，如果此时没有 Flow Control 便会造成数据的漏失 http://www.dl-net.net 28 电话：010-67271834 北京联达科讯科技有限公司 （Data Loss） ，所以这时 Flow Control 会（因为 DCE 来不及传 送数据）通知 DTE 暂停传送，以避免数据的漏失（Data Loss）。 http://www.dl-net.net 29 电话：010-67271834
LD-56RSZ外置专线MODEM说明书
