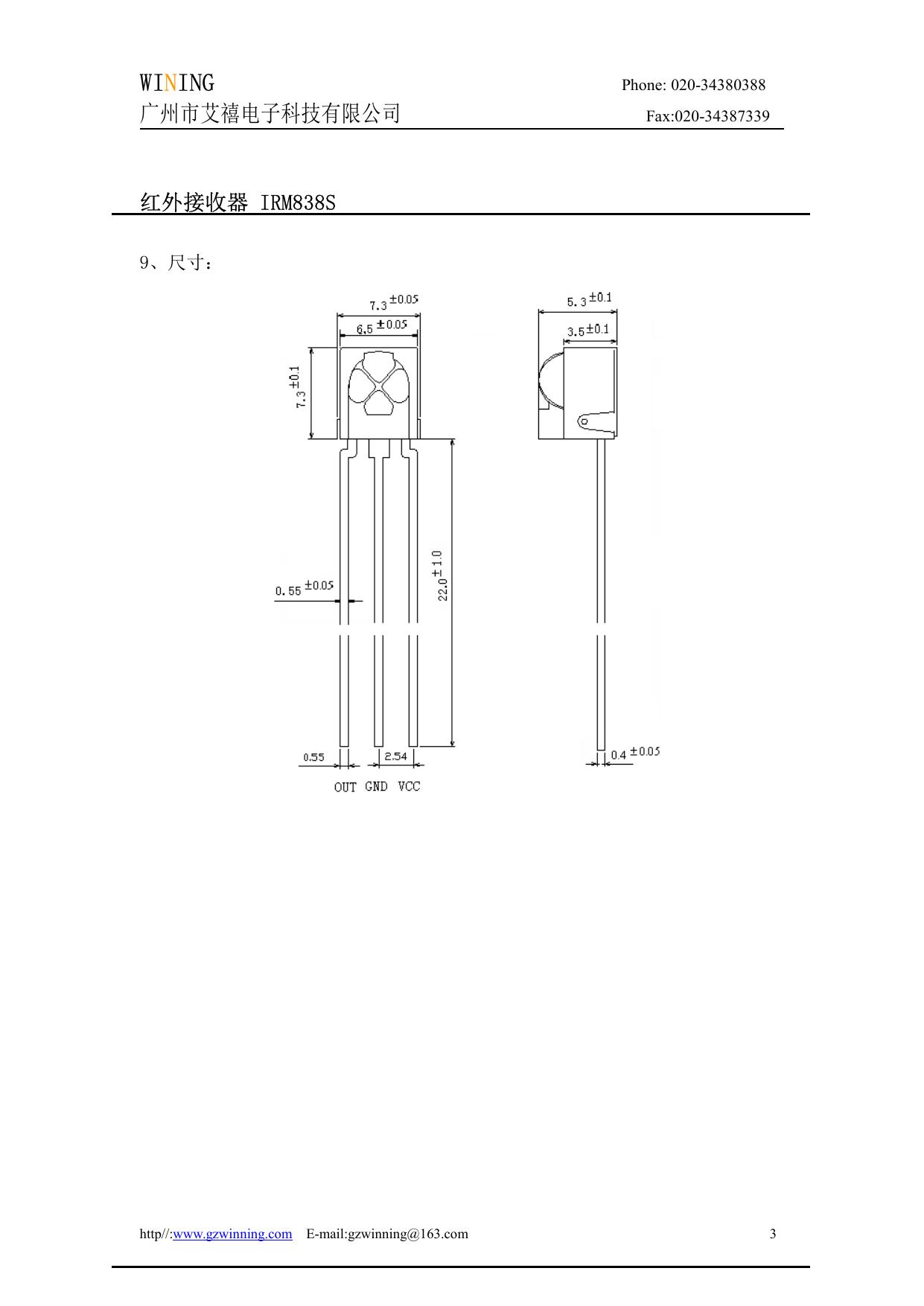

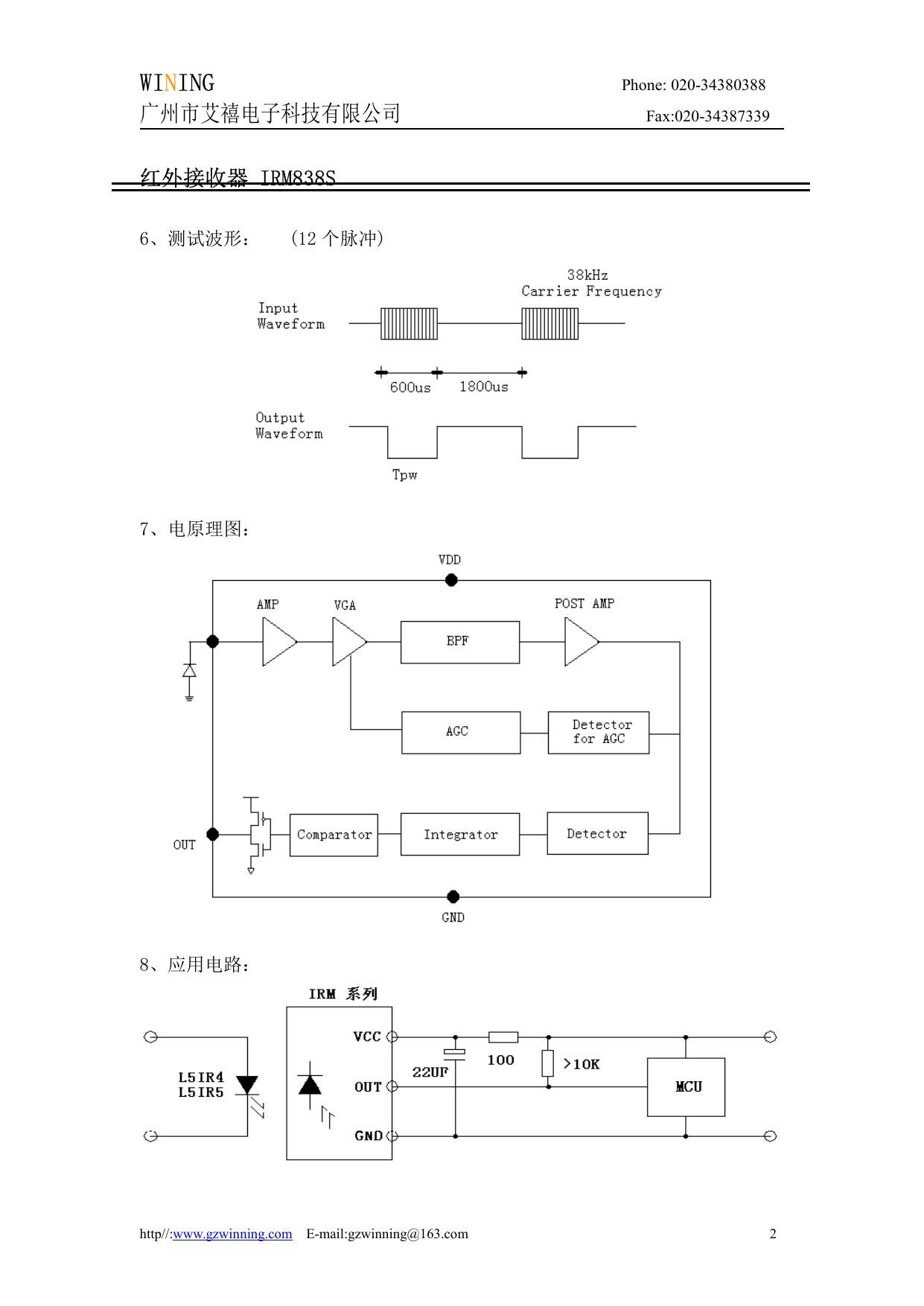

WINING Phone: 020-34380388 广州市艾禧电子科技有限公司 Fax:020-34387339 红外接收器 IRM838S 1、描述： IRM838S 内含高速高灵敏度 PIN 光电二极管和低功耗、高增益前置放大 IC, 采用外屏蔽，在红外遥控系统中作为接收器使用。 2、主要特性： *模块封装；外屏蔽； *宽工作电压，2.7-5.5 V； *低功耗； *输出匹配 TTL、CMOS 电平，低电平有效; 3、应用： VCD、DVD、TV、玩具 4、极限参数： (Ta=25℃) Parameter Symbol Ratings Unit Supply Voltage VCC -0.3—7.5 V Operating Temperature Topr -25— +85 ℃ Storage Temperature Tstg -40 —— +125 ℃ Soldering Temperature Tsol 260（5S） ℃ 5、光电参数： (T=25℃ VCC=5V f0=38KHZ) 参 数 符号 测试条件 Min Type Max 单 位 5.5 V 0.8 mA 0.5 mA 工作电压 VCC 工作电流 Icc VCC=3.3V 0.6 静态电流 Ice 无信号输入时 0.1 接收距离 L 接收角度 θ1/2 载波频率 f0 BMP 宽度 fBW -3Db Bandwidth 低电平输出 VOL Vin=0V Vcc=5V 高电平输出 VOH Vcc=5V 4.8 5.0 输出脉冲 宽 度 TPWL Vin=50mVp-p 500 600 700 μS TPWH Vin=50mVp-p 1600 1700 1800 μS 2.7 ※ 12 0.7 15 M +/-45 Deg 37.9 2.0 KHZ 3.5 5.0 kHz 0.2 0.4 V V ※ ： 户内，无阳光直射接收窗；前、上方 1M 置 40W 电子整流日光灯干扰，200Lux 白炽灯光干扰。 http//:www.gzwinning.com E-mail:gzwinning@163.com 1 WINING Phone: 020-34380388 广州市艾禧电子科技有限公司 Fax:020-34387339 红外接收器 IRM838S 6、测试波形： (12 个脉冲) 7、电原理图： 8、应用电路： http//:www.gzwinning.com E-mail:gzwinning@163.com 2 WINING 广州市艾禧电子科技有限公司 Phone: 020-34380388 Fax:020-34387339 红外接收器 IRM838S 9、尺寸： http//:www.gzwinning.com E-mail:gzwinning@163.com 3
