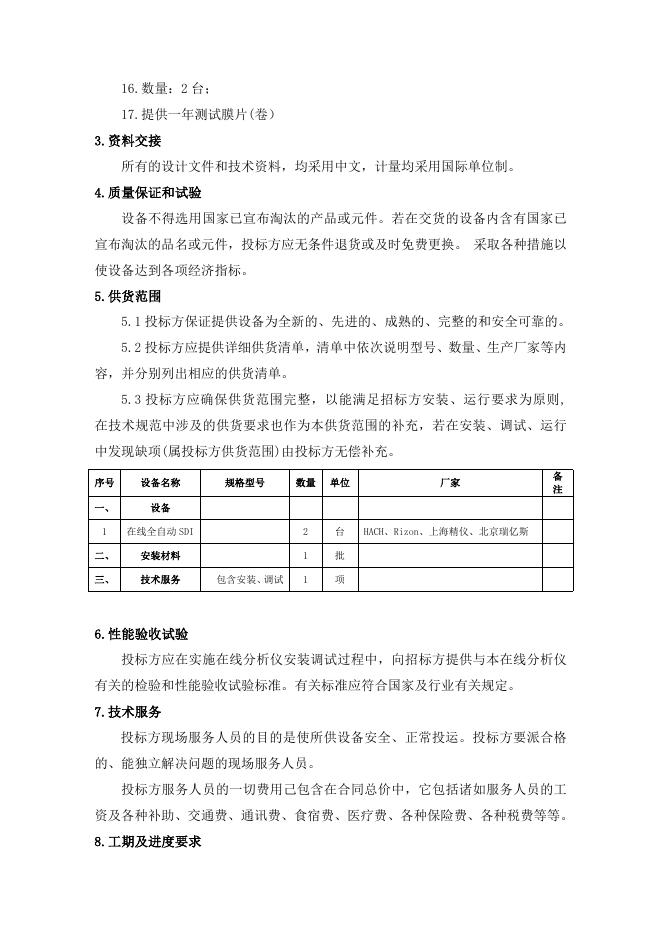

在线全自动 SDI 分析仪技术要求 1.基本条件 1.1 投标方负责提供在线全自动 SDI 仪及其控制所需的全套设备及材料。 1.2 要求投标方提供安装调试服务。 2.技术与性能要求 2.1 工艺设计要求 投标方在工艺设计前应指派专人到招标方现场查勘，以便完全熟悉招标方原 有系统设备的布置及仪表的连接形式。未经实地勘察或因工艺接口设计错误等导 致的责任均由投标方完全负责。 2.2 设备材质、选型要求 在线全自动 SDI 技术参数 1.测定结果符合美国国 ASTM D41889‐07 标准； 2.24 小时，365 天在线监测； 3.可设定固定时间间隔进行循环测试，实现无外部信号的全自动测量； 也 可由外部输入控制信号进行远程监测。每个测量周期可在 1-999 个小时选择； 4.测量结果 4-20mA（0-20mA 或 0-10V 可选）模拟输出，接入现场控制系统， 实时监测 SDI 值，LCD 液晶显示； 5.具有掉电保护、数字滤波技术、抗干扰能力强； 6.机箱防护等级 IP53； 7.就地显示并同时开关量输出温度报警膜片短缺报警及污染指数超限报警； 随时查询历史 SDI 值曲线计系统报警记录； 8.工艺指标：进水压 0.21-0.62MPa SDI 多介质出口＜5，活性炭出口＜4； 9.防护等级： IP66，NEMA 4X； 10.信号输出： RS485、4-20mA 接入 DCS 或 PLC 系统； 11.具备连续自动完成在线测试 SDI 的测量和计算，测试过程实现无人化； 12.测试膜为标准卷膜 0.45um，90 次/卷； 13.外部电源 220VAC,50-60Hz； 14.工艺指标：<0.1mg/L； 15.测量取样点：多介质出口、活性炭出口； 16.数量：2 台； 17.提供一年测试膜片(卷） 3.资料交接 所有的设计文件和技术资料，均采用中文，计量均采用国际单位制。 4.质量保证和试验 设备不得选用国家已宣布淘汰的产品或元件。若在交货的设备内含有国家已 宣布淘汰的品名或元件，投标方应无条件退货或及时免费更换。 采取各种措施以 使设备达到各项经济指标。 5.供货范围 5.1 投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。 5.2 投标方应提供详细供货清单，清单中依次说明型号、数量、生产厂家等内 容，并分别列出相应的供货清单。 5.3 投标方应确保供货范围完整，以能满足招标方安装、运行要求为原则, 在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行 中发现缺项(属投标方供货范围)由投标方无偿补充。 序号 设备名称 一、 设备 1 规格型号 数量 单位 厂家 在线全自动 SDI 2 台 HACH、Rizon、上海精仪、北京瑞亿斯 二、 安装材料 1 批 三、 技术服务 1 项 包含安装、调试 备 注 6.性能验收试验 投标方应在实施在线分析仪安装调试过程中，向招标方提供与本在线分析仪 有关的检验和性能验收试验标准。有关标准应符合国家及行业有关规定。 7.技术服务 投标方现场服务人员的目的是使所供设备安全、正常投运。投标方要派合格 的、能独立解决问题的现场服务人员。 投标方服务人员的一切费用己包含在合同总价中，它包括诸如服务人员的工 资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费等等。 8.工期及进度要求 自合同签订之日起 30 日内，投标方应完成所有供货及技术服务。 9.招标方的义务 招标方负责配合投标方现场服务人员的工作。 10.培训 为使招标设备能正常安装、调试、运行、维护及检修，投标方有责任提供相 应的技术培训。培训内容和时间应与进度相一致。 培训的时间、人数、地点等具体内容由双方商定。 投标方为培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方 便。 11.技术协议生效 本技术协议二正四副（正副本具有相同的法律效力） ，双方签字后生效。
