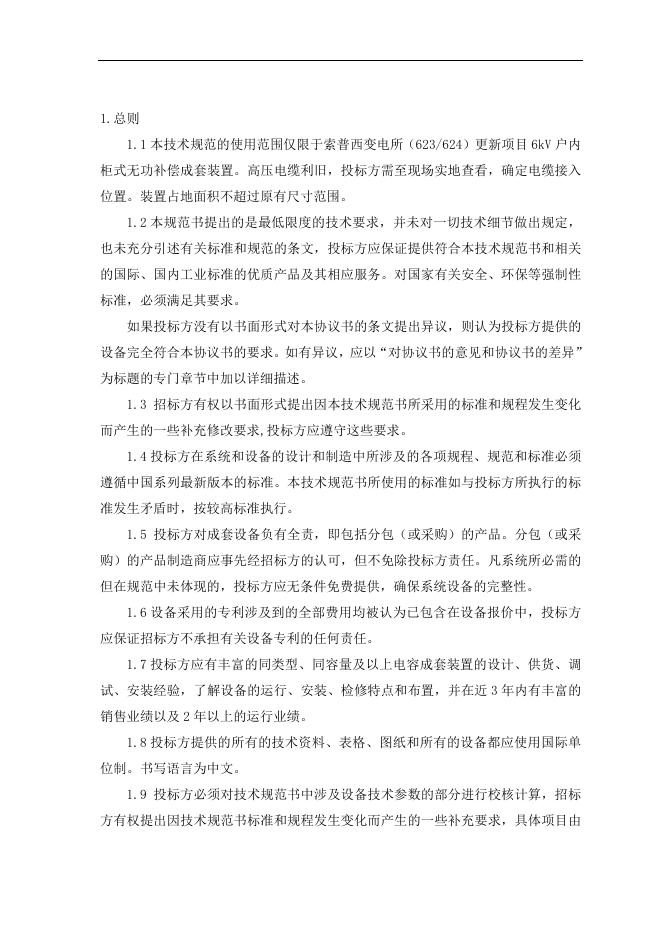

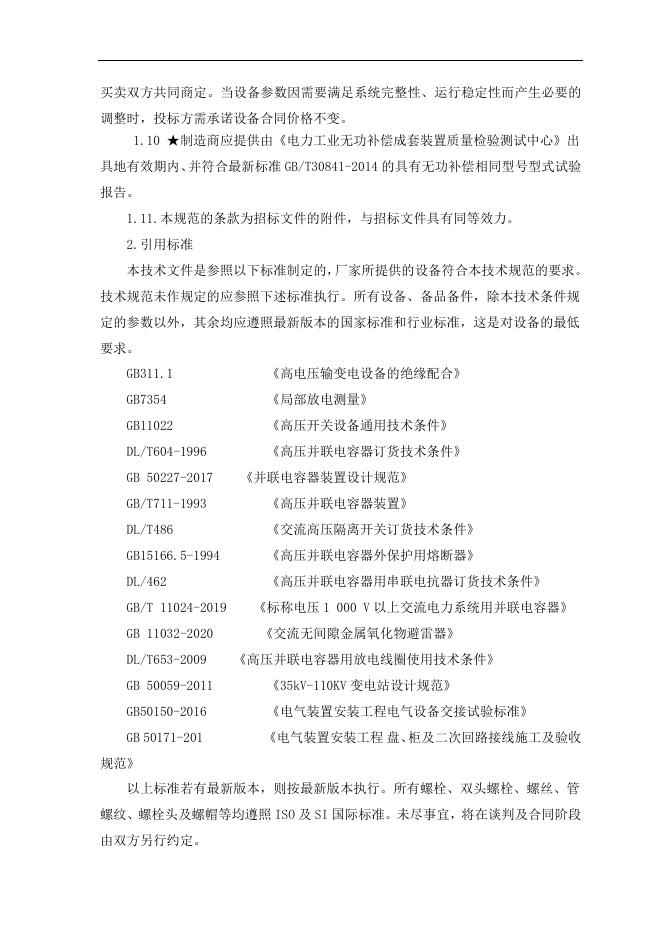

索普西变电所 6kV 柜式无功补偿成套 装置（623/624） （TBB-6-3600/400ACW） 技术要求 1.总则 1.1 本技术规范的使用范围仅限于索普西变电所（623/624）更新项目 6kV 户内 柜式无功补偿成套装置。高压电缆利旧，投标方需至现场实地查看，确定电缆接入 位置。装置占地面积不超过原有尺寸范围。 1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定， 也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和相关 的国际、国内工业标准的优质产品及其相应服务。对国家有关安全、环保等强制性 标准，必须满足其要求。 如果投标方没有以书面形式对本协议书的条文提出异议，则认为投标方提供的 设备完全符合本协议书的要求。如有异议，应以“对协议书的意见和协议书的差异” 为标题的专门章节中加以详细描述。 1.3 招标方有权以书面形式提出因本技术规范书所采用的标准和规程发生变化 而产生的一些补充修改要求,投标方应遵守这些要求。 1.4 投标方在系统和设备的设计和制造中所涉及的各项规程、规范和标准必须 遵循中国系列最新版本的标准。本技术规范书所使用的标准如与投标方所执行的标 准发生矛盾时，按较高标准执行。 1.5 投标方对成套设备负有全责，即包括分包（或采购）的产品。分包（或采 购）的产品制造商应事先经招标方的认可，但不免除投标方责任。凡系统所必需的 但在规范中未体现的，投标方应无条件免费提供，确保系统设备的完整性。 1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方 应保证招标方不承担有关设备专利的任何责任。 1.7 投标方应有丰富的同类型、同容量及以上电容成套装置的设计、供货、调 试、安装经验，了解设备的运行、安装、检修特点和布置，并在近 3 年内有丰富的 销售业绩以及 2 年以上的运行业绩。 1.8 投标方提供的所有的技术资料、表格、图纸和所有的设备都应使用国际单 位制。书写语言为中文。 1.9 投标方必须对技术规范书中涉及设备技术参数的部分进行校核计算，招标 方有权提出因技术规范书标准和规程发生变化而产生的一些补充要求，具体项目由 买卖双方共同商定。当设备参数因需要满足系统完整性、运行稳定性而产生必要的 调整时，投标方需承诺设备合同价格不变。 1.10 ★制造商应提供由《电力工业无功补偿成套装置质量检验测试中心》出 具地有效期内、并符合最新标准 GB/T30841-2014 的具有无功补偿相同型号型式试验 报告。 1.11.本规范的条款为招标文件的附件，与招标文件具有同等效力。 2.引用标准 本技术文件是参照以下标准制定的，厂家所提供的设备符合本技术规范的要求。 技术规范未作规定的应参照下述标准执行。所有设备、备品备件，除本技术条件规 定的参数以外，其余均应遵照最新版本的国家标准和行业标准，这是对设备的最低 要求。 GB311.1 《高电压输变电设备的绝缘配合》 GB7354 《局部放电测量》 GB11022 《高压开关设备通用技术条件》 DL/T604-1996 《高压并联电容器订货技术条件》 GB 50227-2017 《并联电容器装置设计规范》 GB/T711-1993 《高压并联电容器装置》 DL/T486 《交流高压隔离开关订货技术条件》 GB15166.5-1994 《高压并联电容器外保护用熔断器》 DL/462 《高压并联电容器用串联电抗器订货技术条件》 GB/T 11024-2019 《标称电压 1 000 V 以上交流电力系统用并联电容器》 GB 11032-2020 《交流无间隙金属氧化物避雷器》 DL/T653-2009 《高压并联电容器用放电线圈使用技术条件》 GB 50059-2011 《35kV-110KV 变电站设计规范》 GB50150-2016 《电气装置安装工程电气设备交接试验标准》 GB 50171-201 《电气装置安装工程 盘、柜及二次回路接线施工及验收 规范》 以上标准若有最新版本，则按最新版本执行。所有螺栓、双头螺栓、螺丝、管 螺纹、螺栓头及螺帽等均遵照 ISO 及 SI 国际标准。未尽事宜，将在谈判及合同阶段 由双方另行约定。 3.使用条件 3.1 环境条件 周围空气温度 1 最高温度 ℃ 43 最低温度 ℃ -5 2 海拔高度 m ≤1000 3 环境相对湿度（在 25℃时）平均值 58% 4 地震烈度(中国 12 级度标准) 8级 污秽等级 II 泄漏比距 20mm/kV 5 最高运行电压条件下，制造厂根据实际使用高海拔进行修正。 6 覆冰厚度（风速不大于 15m／s 时） 10mm 3.2 电气条件 系统额定电压： 6 .3kV 母线最高电压: 7.2 kV 系统额定频率: 50Hz 接 地 方 式： 6kV 中性点不接地 4.总体技术方案 6kV 无功补偿成套装置采用户内柜式安装，共 2 套。单套容量为 3600kvar。 5.并联电容器组的技术要求 6kV 并联电容器组采用户内柜式，总安装容量为 7200kvar 电容器组.一次接线及保 护方式：单星型、单台电容器配外熔断器保护。 a）装置包括设备：隔离接地开关，并联电容器，喷逐式熔断器，放电线圈，串联空 芯电抗器，避雷器，绝缘子、电容器柜体、带电显示器铜排等辅料。 b）串联电抗器置于电源侧，避雷器安装于电容器组进线侧，另一端与地连接。 c）柜式装置的结构件应具备通用性与互换性。 d）电容器至电容器组横联线之间必须采用软连接，不得将电容器的套管直接做支撑 使用。 e）电器和导体选择：电器和导体选择应符合 GB 50227 的有关规定要求。 f）装置的布置和安装应符合 GB 50227 的有关规定要求。应有足够强度和防腐措施。 g）其他性能应满足：GB 50227、GB/T 11024、DL/T 604、DL/T 628 标准要求。 5.1 并联电容器 5.2.1 釆用 BAM 型并联电容器 设备型号： BAM7.2/√3-400-1 2) 安装地点：户内 3) 电容器单元额定电压： 7.2/√3kV 4) 额定频率： 50Hz 5) 接线方式： 单星型 6) 电容器组额定线电压：6.3 kV； 6) 外壳材质：不锈钢 5.2.2 电容偏差 1) 单台电容器允许的电容偏差为装置额定电容的-2～+2%。 2) 三相电容器的任何两线路之间，其最大与最小电容值之比不超过 1.08。 3) 电容器组各串联段的最大与最小电容值之比不超过 1.02。 5.2.3 电容器放电 当电容器组断开电源时，放电元件能将电容器端子上剩余电压在 5 min 内降至 50V 以下。 5.2.4 过负荷能力 1) 稳态过电流：装置能在方均根据值不超过 1.0*1.30In 的电流连续运行。 2) 稳态过电压：装置的连续运行电压为 1.0UN 下表现规定的稳态电压下运行相应的 时间。 稳 态 过 电 压 工频过电压倍数 持续时间 1.0UN 连续 1.10UN 8h/24h 说 明 电容器运行任何期间内的最 高平均值 系统电压的调整和波动 1.15UN 30min/24h 1.20UN 5min 轻载荷时电压升高 1.30UN 5.2 1min 串联铁芯电抗器 1）型号：CKSC-216-6.3-6%，三相干式铁芯串联电抗器 2）电抗率：6 % 3）系统额定电压: 6.3 kV 4）额定频率：50Hz 5）过负荷能力 a. 过电压：电抗器能在工频加谐波电压峰值为 3√2UM 下运行。 b. 过电流：电抗器能在工频电流为 1.35 倍额定电流的最大工作电流下连续运行。 电抗器能在三次和五次谐波电流含量不大于 35%，总电流有效值不大于 1.2 倍额定 电流的情况下连续运行 c. 电抗器能承受 25 倍额定电流的最大短时电流的作用；不产生任何热的和机械的 损伤 6） 电抗偏差：偏差不超过 0～5%，三相电抗器每相电抗值不超过三相平均值的±2% 7）线圈材质：铜线圈 8）温升限值：75K 9）工频耐压：42kV 10）冲击耐压：1.2/50μs 全波冲击耐压（峰值）：75kV 11）工频损耗：≤3%电抗器额定容量（75℃时） 12）干式串联电抗器的额定电流不小于所连接的电容器组的额定电流，其允许过电 流不小于电容器组的最大过电流值。 13）噪音水平：距柜 2 米、对地高 1.5 米远处，额定电流时电抗器的噪音水平须低 于 65dB 在额定电流下，三相或单相电抗器的声级水平不超过下表： 电抗器额定容量(kvar) 声级水平(dB) ＜80 48 80~＜125 50 125~＜200 52 200~＜315 54 315~＜500 56 500~＜800 58 800~＜1250 60 1250~＜1600 65 5.3 放电线圈 1) 型式：户内。 2) 额定电压：7.2/√3kV 3) 一次绕组的放电容量：1.7kVar。 4) 放电电流：不于电容器组的额定电流的 1.35 倍。 5) 放电线圈为每组 3 台单相组成，三套管引出中性点不接地，配带电压差动保护用 的电压线圈。 6) 放电线圈的有功损耗小于额定容量的 1％。 7) 放电线圈的放电时间： 在额定频率和额定电压下，当电容器断电时，放电线圈将两端剩余电压在 5S 内自电 压峰值降至 50V 以下。放电线圈能承受在 1.58 倍电压峰值下电容器储能放电的作用。 8) 绝缘水平：工频电压 35kV 一分钟，雷电冲击电压 1.2/50μs,75kV。 9) 绝缘试验及标准：按国标 GB311 10) 局部放电：在 1.05 倍的长期工作电压下其局部放电量应不大于 20PC。 5.4 氧化锌避雷器 1） 型号：HY5WR-10/27 2） 系统额定电压：6.3 kV 3） 额定频率： 50Hz 4） 避雷器额定电压： 5） 2ms 方波冲击耐受电流： 400A 6） 4/10μs 大电流冲击耐受电流： 65kA 7） 作用：利用防爆型过电压保护器，限制补偿装置切除时产生的操作过电压 8） 结构性能： a、采用交流无间隙复合外套(硅橡胶)氧化锌避雷器。 b、避雷器接于相与地之间，对电容器进行极对地保护。 5.5 隔离接地开关 1） 型号：GN19-7.2D/630A 2） 额定电压：7.2kV 3） 额定短时耐受电流及持续时间：20kA（4s） 4） 额定峰值耐受电流：50kA 5） 额定电流：630A 6） 耐受试验电压（工频/雷电）：42/75kV 7） 操作方式：手动操作 8） 接线端额定静拉力：≥450N 5.6 母线及连接线主要技术要求 1) 主母线 截面：由制造厂配，其长期允许电流不小于 1.35 倍回路工作电流，同时满足动热稳 定要求。 2) 连接线 单台电容器至母线连接线的常期允许电流不小于 1.35 倍单台电容器额定电流，同时 满足动热稳定要求。 6.设备性能 成套装置的工作性能、使用寿命应满足工矿设备运行条件，运行环境、运行工况等 使用要求。 成套装置在投切时，不引起高次谐波谐振及有危害的谐波放大。 成套装置投切应充分避免投切震荡。不出现误投、误切等误动行为。 电容器设开口三角保护。 7.供货范围 供货界限 一次供货界限：一次供货接线为装置的进线端子，进线端子以后的设备和线缆均为 投标方提供； 二次供货界限：二次端子排及以后的至高压电源柜二次设备和线缆为投标方提供； 土建：土建基础利旧，如有偏差，由投标人负责解决，不增加另外费用。 本次更新项目采购索普西变电所（623/624）6kV 户内柜式无功补偿成套装置，供货 包含设计，安装，调试，直至供电 24 小时无异常。 设备供货清单 序 名称 型号 数量 号 1 TBB6-3600/400kvar-ACW 2套 厂家 单套设备清单 1.1 隔离接地开关 GN19-7.2D/630A 1台 国产优质 1.2 喷逐式熔断器 BR2-10-100A 9只 国产优质 1.3 并联电容器 1.4 抗谐型串联电抗 器 BAM7.2/√3kV,400kVar， 不锈钢外壳 9台 ABB，督凯提，康斯坦 茨、桂林电容器 浙江鼎瑞电气,北京 CKSC-216-6.3-6% 1台 电力设备总厂，广东 顺特, 1.5 放电线圈 FDGE-7.2/√3-1.7-1W 3只 国产优质 1.6 氧化锌避雷器 HY5WR-10/27(含计数器） 3 只 国产优质 1.7 电磁锁 DSN-EY-220V 3把 国产优质 1.8 传感器 GC5-7.2Q 1套 国产优质 2台 国产优质 绝缘子，铜母排，等辅料 1 批 国产优质 1批 国产优质 1.9 柜体 140*85 宽 2800mm 深 2000mm 高 2500mm 2.0 附件 2.1 控制电缆 8.质量保证和试验 8.1 质量保证 8.1.1 卖方保证制造过程中的所有工艺.材料.试验等(包括卖方的外购件在内)均符合 本规范的规定。 8.1.2 卖方有遵守本规范中各条款和工作项目的 ISO900-GB/T1900 质量保证体系, 且该质量保证体系已经过国家认证和正常运转。 8.2 8.2.1 试验 出厂实验 每套成套装置均在工厂内进行组装出厂试验，出厂试验的技术数据随产品一起交付 买方。产品在拆装前对关键的连接部位和部件应作好标记。 8.2.2 现场验收试验 装置到达现场后，由安装单位按照相关国家标准的规定进行现场验收试验。 9.技术服务 9.1 双方进行总体设计方案确认，根据需方供电系统的设备及技术规格要求进行设 计。供货方提供平面布置图、电气原理图、接线图设计。每份图纸提供纸质版 3 份， 电子版一份。供货方负责安装调试。 9.2 随时和需方人保持联系，接受需方技术监造，并提供一切方便。 9.3 设备到货验收，保修期三年。 9.4 设备运行超过保修期后，提供优质服务。 9.5 设备在验收时，交付设备的全部技术资料包括元器件供应厂名及出厂合格证件 试验报告， 9.6 做好设备安装过程中的一切技术指导工作，并对需方人员进行免费技术服务。
