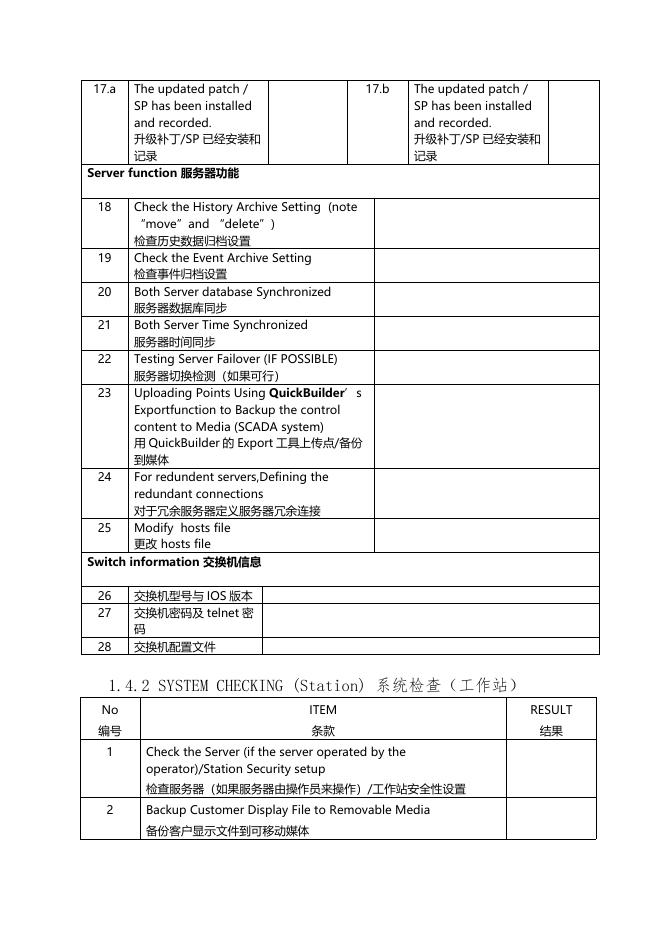

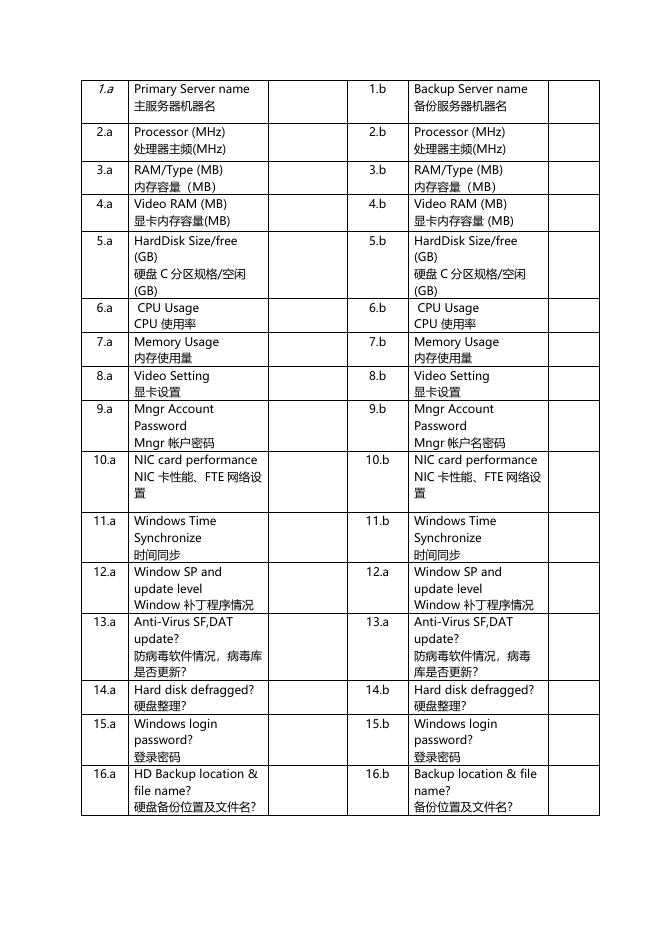

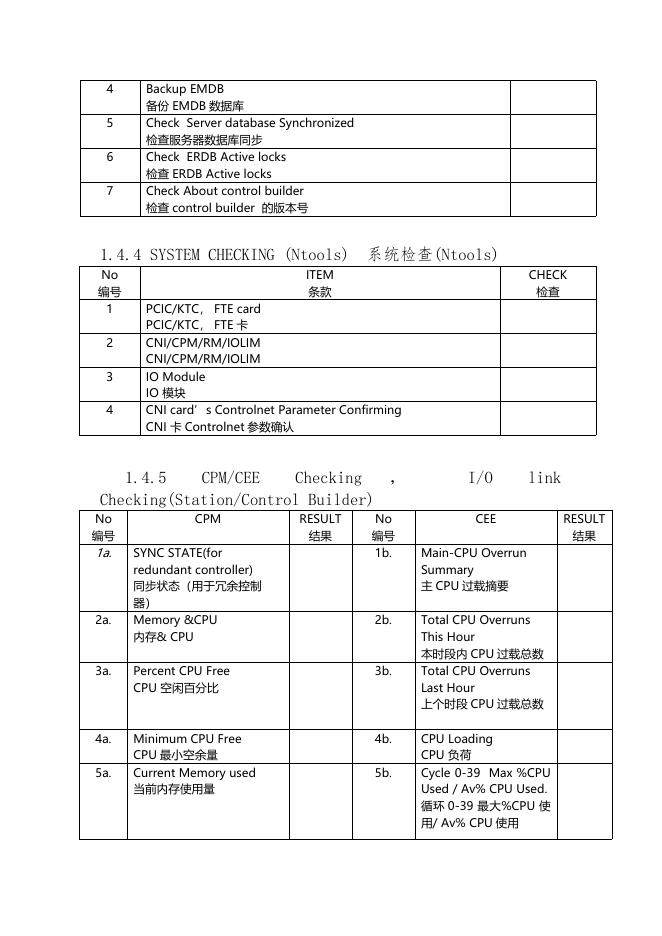

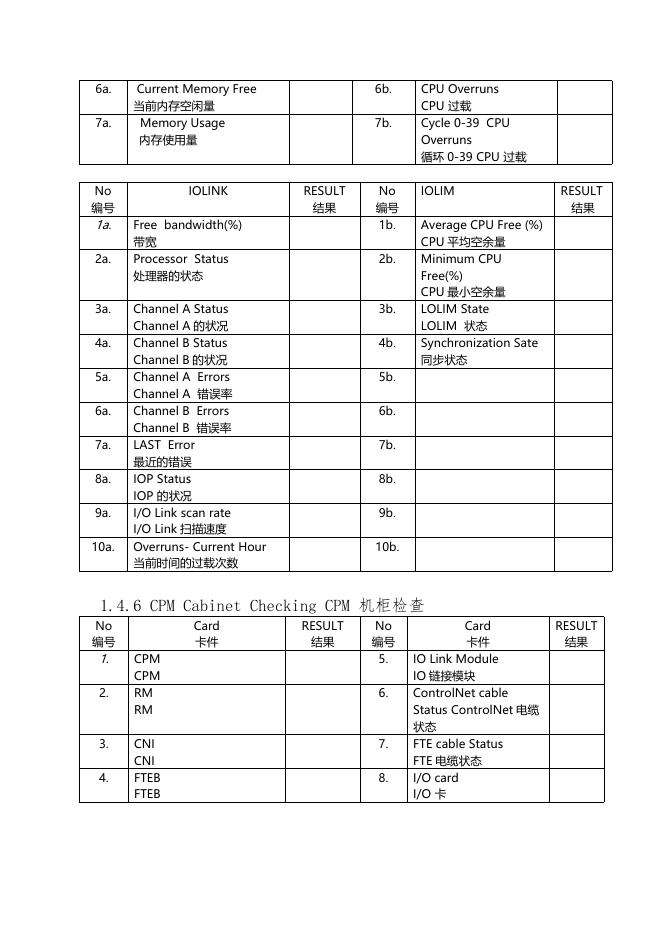

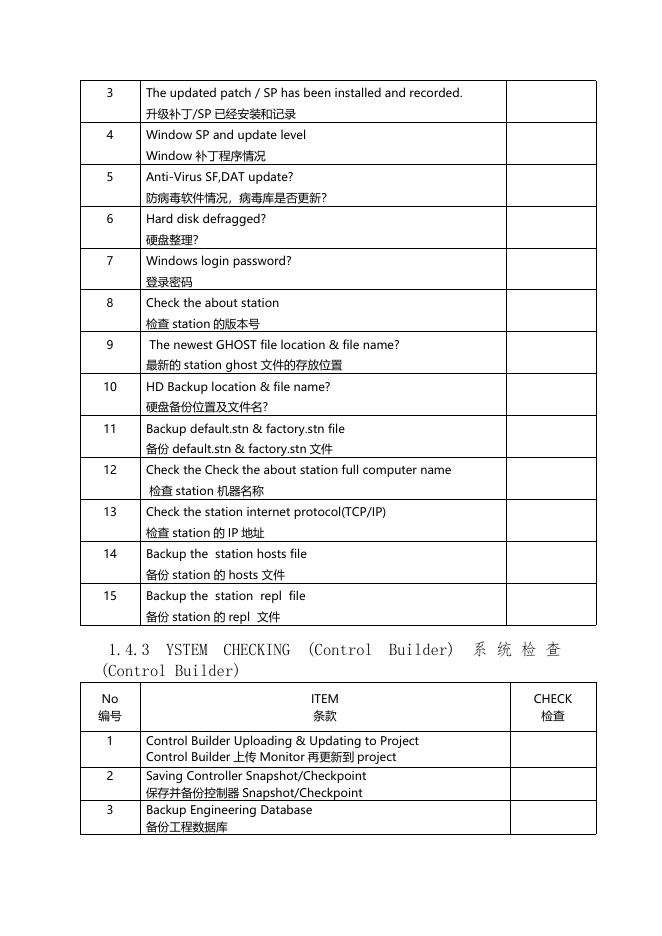

甲醇气化霍尼韦尔 DCS 系统维保方案 一、项目名称 甲醇气化霍尼韦尔 DCS 系统维保 二、情况说明 1.维修及保养内容如下： 1.1 维修设备技术参数 DCS 控制系统，霍尼韦尔公司--PKS 系统 1.2 故障情况说明（或报修说明） 1、已经运行 10 年多，从长周期安全稳定运行的角度考虑 并结合霍尼韦尔公司的建议，需要对系统进行一次全面的点检 维保。 1.3 维修详细工作量说明 1.3.1 离线常规维护服务，包括进行设备清洁和维护，系 统健康检查,收集系统数据用于系统性能评估服务的准备，校验 系统操作有关的功能或范围的复查，从而确保能有效的使用霍 尼韦尔 PKS 系统。 1.3.2 进行网络节点关电、上电检查。 1.3.3 对操作站、I/O 板进行清洁和维护。 1.3.4 对机柜、操作台、网络电缆电源进行检查。 1.3.5 接地状况检查。 1.3.6 检查系统状况、系统出错、系统维护汇总，并解决 这些故障。 1.3.7 基本系统处理能力的检查及整改。 1.3.8 系统备份。 以上各项检测，若需更换备件，备件由电仪厂仪表提供， 维保厂家进行更换。DCS 控制室内问题由维保厂家解决，涉及 现场仪表问题的，由电仪厂仪表进行处理。相互影响的，维保 厂家与电仪厂仪表共同处理。 1.4 维修方案及要求 1.4.1GENERAL INFORMATION 通用信息 No 编号 ITEM 条款 Server information 服务器信息 No 编号 ITEM 条款 1.a Primary Server name 主服务器机器名 1.b Backup Server name 备份服务器机器名 2.a Processor (MHz) 处理器主频(MHz) 2.b Processor (MHz) 处理器主频(MHz) 3.a RAM/Type (MB) 内存容量（MB） Video RAM (MB) 显卡内存容量(MB) 3.b RAM/Type (MB) 内存容量（MB） Video RAM (MB) 显卡内存容量 (MB) HardDisk Size/free (GB) 硬盘 C 分区规格/空闲 (GB) CPU Usage CPU 使用率 Memory Usage 内存使用量 Video Setting 显卡设置 Mngr Account Password Mngr 帐户密码 NIC card performance NIC 卡性能、FTE 网络设 置 5.b 4.a 5.a 6.a 7.a 8.a 9.a 10.a 11.a 12.a 13.a 14.a 15.a 16.a Windows Time Synchronize 时间同步 Window SP and update level Window 补丁程序情况 Anti-Virus SF,DAT update? 防病毒软件情况，病毒库 是否更新？ Hard disk defragged? 硬盘整理？ Windows login password? 登录密码 HD Backup location & file name? 硬盘备份位置及文件名? 4.b 6.b 7.b 8.b 9.b 10.b 11.b 12.a 13.a 14.b 15.b 16.b HardDisk Size/free (GB) 硬盘 C 分区规格/空闲 (GB) CPU Usage CPU 使用率 Memory Usage 内存使用量 Video Setting 显卡设置 Mngr Account Password Mngr 帐户名密码 NIC card performance NIC 卡性能、FTE 网络设 置 Windows Time Synchronize 时间同步 Window SP and update level Window 补丁程序情况 Anti-Virus SF,DAT update? 防病毒软件情况，病毒 库是否更新？ Hard disk defragged? 硬盘整理？ Windows login password? 登录密码 Backup location & file name? 备份位置及文件名? 17.a The updated patch / SP has been installed and recorded. 升级补丁/SP 已经安装和 记录 Server function 服务器功能 17.b The updated patch / SP has been installed and recorded. 升级补丁/SP 已经安装和 记录 18 Check the History Archive Setting (note “move”and “delete”) 检查历史数据归档设置 19 Check the Event Archive Setting 检查事件归档设置 20 Both Server database Synchronized 服务器数据库同步 21 Both Server Time Synchronized 服务器时间同步 22 Testing Server Failover (IF POSSIBLE) 服务器切换检测（如果可行） 23 Uploading Points Using QuickBuilder’s Exportfunction to Backup the control content to Media (SCADA system) 用 QuickBuilder 的 Export 工具上传点/备份 到媒体 24 For redundent servers,Defining the redundant connections 对于冗余服务器定义服务器冗余连接 25 Modify hosts file 更改 hosts file Switch information 交换机信息 26 27 28 交换机型号与 IOS 版本 交换机密码及 telnet 密 码 交换机配置文件 1.4.2 SYSTEM CHECKING (Station) 系统检查（工作站） No ITEM RESULT 编号 条款 结果 1 Check the Server (if the server operated by the operator)/Station Security setup 检查服务器（如果服务器由操作员来操作）/工作站安全性设置 2 Backup Customer Display File to Removable Media 备份客户显示文件到可移动媒体 3 The updated patch / SP has been installed and recorded. 升级补丁/SP 已经安装和记录 4 Window SP and update level Window 补丁程序情况 5 Anti-Virus SF,DAT update? 防病毒软件情况，病毒库是否更新？ 6 Hard disk defragged? 硬盘整理？ 7 Windows login password? 登录密码 8 Check the about station 检查 station 的版本号 9 The newest GHOST file location & file name? 最新的 station ghost 文件的存放位置 10 HD Backup location & file name? 硬盘备份位置及文件名? 11 Backup default.stn & factory.stn file 备份 default.stn & factory.stn 文件 12 Check the Check the about station full computer name 检查 station 机器名称 13 Check the station internet protocol(TCP/IP) 检查 station 的 IP 地址 14 Backup the station hosts file 备份 station 的 hosts 文件 15 Backup the station repl file 备份 station 的 repl 文件 1.4.3 YSTEM CHECKING (Control Builder) 系 统 检 查 (Control Builder) No 编号 ITEM 条款 1 Control Builder Uploading & Updating to Project Control Builder 上传 Monitor 再更新到 project 2 Saving Controller Snapshot/Checkpoint 保存并备份控制器 Snapshot/Checkpoint Backup Engineering Database 备份工程数据库 3 CHECK 检查 4 5 6 7 Backup EMDB 备份 EMDB 数据库 Check Server database Synchronized 检查服务器数据库同步 Check ERDB Active locks 检查 ERDB Active locks Check About control builder 检查 control builder 的版本号 1.4.4 SYSTEM CHECKING (Ntools) No 编号 1 2 3 4 系统检查(Ntools) ITEM 条款 CHECK 检查 PCIC/KTC， FTE card PCIC/KTC， FTE 卡 CNI/CPM/RM/IOLIM CNI/CPM/RM/IOLIM IO Module IO 模块 CNI card’s Controlnet Parameter Confirming CNI 卡 Controlnet 参数确认 1.4.5 CPM/CEE Checking ， Checking(Station/Control Builder) No 编号 1a. 2a. CPM SYNC STATE(for redundant controller) 同步状态（用于冗余控制 器） Memory &CPU 内存& CPU RESULT 结果 No 编号 1b. 2b. 3a. Percent CPU Free CPU 空闲百分比 3b. 4a. Minimum CPU Free CPU 最小空余量 Current Memory used 当前内存使用量 4b. 5a. 5b. I/O link CEE Main-CPU Overrun Summary 主 CPU 过载摘要 Total CPU Overruns This Hour 本时段内 CPU 过载总数 Total CPU Overruns Last Hour 上个时段 CPU 过载总数 CPU Loading CPU 负荷 Cycle 0-39 Max %CPU Used / Av% CPU Used. 循环 0-39 最大%CPU 使 用/ Av% CPU 使用 RESULT 结果 6a. 7a. Current Memory Free 当前内存空闲量 Memory Usage 内存使用量 No 编号 1a. 2a. 3a. 4a. 5a. 6a. 7a. 8a. 9a. 10a. IOLINK 6b. 7b. RESULT 结果 Free bandwidth(%) 带宽 Processor Status 处理器的状态 No 编号 1b. 2b. Channel A Status Channel A 的状况 Channel B Status Channel B 的状况 Channel A Errors Channel A 错误率 Channel B Errors Channel B 错误率 LAST Error 最近的错误 IOP Status IOP 的状况 I/O Link scan rate I/O Link 扫描速度 Overruns- Current Hour 当前时间的过载次数 3b. 4b. CPU Overruns CPU 过载 Cycle 0-39 CPU Overruns 循环 0-39 CPU 过载 IOLIM RESULT 结果 Average CPU Free (%) CPU 平均空余量 Minimum CPU Free(%) CPU 最小空余量 LOLIM State LOLIM 状态 Synchronization Sate 同步状态 5b. 6b. 7b. 8b. 9b. 10b. 1.4.6 CPM Cabinet Checking CPM 机柜检查 No 编号 1. 2. 3. 4. Card 卡件 CPM CPM RM RM CNI CNI FTEB FTEB RESULT 结果 No 编号 5. 6. 7. 8. Card 卡件 IO Link Module IO 链接模块 ControlNet cable Status ControlNet 电缆 状态 FTE cable Status FTE 电缆状态 I/O card I/O 卡 RESULT 结果 1.4.7 SCADA System Checking (Station) SCADA 系统检查 No ITEM CHECK 编号 条款 检查 1 Controller model Statistics 控制器共有几种型号。 2 Channel Communication Statistics 通道通讯情况统计。 3 Controller Communication Statistics 控制器通讯情况统计。 1.4.8 控制室环境、电源、接地 1 Is thecontrol room clean and dust/dirt free? 控制室环境清洁？ Yes 2 No Is the control roomproperly heated and cooled? 控制室温度/湿度是否适合，温度在 18~30 摄氏度之间,相对湿度在 20~80%之间 Yes 3 No Is the UPS power-on and dedicated to PKS system? AC voltage of UPS output should be: Voltage HOT-NEU : 220V Voltage HOT-SG : 220V Voltage NEU-SG : 0V? 是否 UPS 已进行过上电测试，该 UPS 应只为 PKS 系统服务，输出电压符合以下要求 火线对零线：220V 火线对地线：220V 零线对地线：0V ？ Yes 4 No Is Each PKS node have a dedicated circuit breaker. Redundant devices should have dual power supply? 是否每个 PKS 节点在配电盘上均有单独的断路器，冗余节点应配两路电源？ Yes 5 No A separate electrode(earth stake)exists that is dedicated as safety groundof PKS system? PKS 系统专用的安全接地已制作完毕? Yes 6 No The resistance of SG to earth is less than 5 ohms? 安全地对地电阻小于 5 欧姆? Yes 7 No The connecting cable from the ground rod to the SG bus bars in PDP cabinet is equal to100 Square millimeters or larger ?The connecting cable from the SG bus bars in PDP Cabinet to otherequipment local bus bar or star plate is equal to 25 Square millimeters or larger? 安全地接地极与 PDP 中安全地汇流母线的连接电缆大于等于 100 平方毫米? PDP 柜中的 参考地汇流母线与本地母线或铜排之间的连接电缆大于等于 25 平方毫米? Yes 8 No The distance from the SG rod to any PKS equipment is less than 500ft(152 meters)? 安全地接地极至距离最远的设备之间电缆长度不超过 152 米？ Yes 9 No The the cable color used for SG different from MRG cable’s? 安全地使用的电缆与主参考地使用的电缆颜色不同？ Yes No 如果使用 PMIO，请检查主参考地是否满足如下要求： 10 A separate isolated electrode (earth stake) exists that is dedicated as MRG (master reference ground) of PKS system? PKS 系统专用的主参考接地已制作完毕？ Yes 11 No MRG electrode is more than 3 meters away from the safety ground or other grounded metal (pipes etc.).? 主参考地接地极与其它接地系统隔离，且与其它接地极间距离大于 3 米？ Yes 12 No The connecting cable from the MRG rod to the MRG star plate in the control room is equal to 100Square millimeters or larger? The connecting cable from the MRG star plate in the control room to other equipmentlocal bus bar is equal to 25 Square millimeters or larger? 控制室的主参考节点和主参考铜排间的连接电缆使用 100 平方毫米电缆或者更大？控制室 的主参考铜排和其他设备汇流排间的连接电缆使用 25 平方毫米电缆或者更大？ Yes No 13 The resistance of MRG to earth is less than 5 ohms? 主参考地对地电阻小于 5 欧姆？ Yes 14 No The distance from the MRG rod to any PKS equipment is less than 500ft(152 meters)？ 主参考地接地极至距离最远的设备之间电缆长度不超过 152 米？ Yes No 1.5 工期要求 检修时间满足要求（7 天左右，在大修期间进行维保，时 间 2020 年 5 月 5 日左右） 1.6 验收标准 维保后，满足霍尼韦尔公司对 DCS 系统的各项要求、标 准；各元件、系统显示、控制、在线运行工作正常。 提供检测试验、维保报告。 系统无故障运行时间（维保后）不少于二年。 1.7 安全注意事项 维保厂家必须进行公司、电仪厂、现场岗位安全教育，并 考核合格后才能进入施工现场。维保前办理施工作业证，动火 证等相关票证。穿戴好劳动防护用品。 1.8 环保要求 1.8.1 更换下的卡件、底板等集中交电仪厂维修人员，电 仪厂维修相关人员进行收集存放。 1.8.2 严禁擅自携带含易燃、易爆、有毒、放射性、腐蚀 性等危险品进入工作场所。 1.8.3 不得向现场随便丢弃各种废物废料。
